Alkalmazás. Metszet. Ezek a szerelvények lehetővé teszik a kétcsöves szivattyú által keringtetett fűtővíz áramlás kézzel történő helyi szabályzását.

Átírás

1 Alkalmazás A TEIDE PLUS+ radiátorszelep sorozatot kétcsöves fűtési rendszerekhez terveztük. Az előző, és egyben kifutó Teide sorozathoz képest a Teide Plus+ széria 40%-kal megnövelt áteresztőképességgel rendelkeznek, nem nikkel hanem krómozott a felületkezelésük valamint a fogantyúk kivitele is szebb lett a felfogató csavar elrejtésének köszönhetően. Ezek a szerelvények lehetővé teszik a kétcsöves szivattyú által keringtetett fűtővíz áramlás kézzel történő helyi szabályzását. Metszet Sorszám Megnevezés Anyag Felületkezelés 1. Hollander Eu-i sárgaréz CW617N Królozott 2. Radiátorcsatlakozó Eu-i sárgaréz CW614N Krómozott 3. O-gyűrű NBR 4. Felső takarótányér ABS 5. Csavar Sárgaréz 6. Fogantyú ABS 7. O-gyűrű* EPDM 8. Szeleporsó Eu-i sárgaréz CW614N 9. Szeleptest Eu-i sárgaréz CW614N Krómozott 10. Préshüvely NBR 11. Támasztógyűrű Sárgaréz 12. Szorítócsavarzat Eu-i sárgaréz CW617N Krómozott Viton tömítésekkel készülnek a forrasztható kivitelek

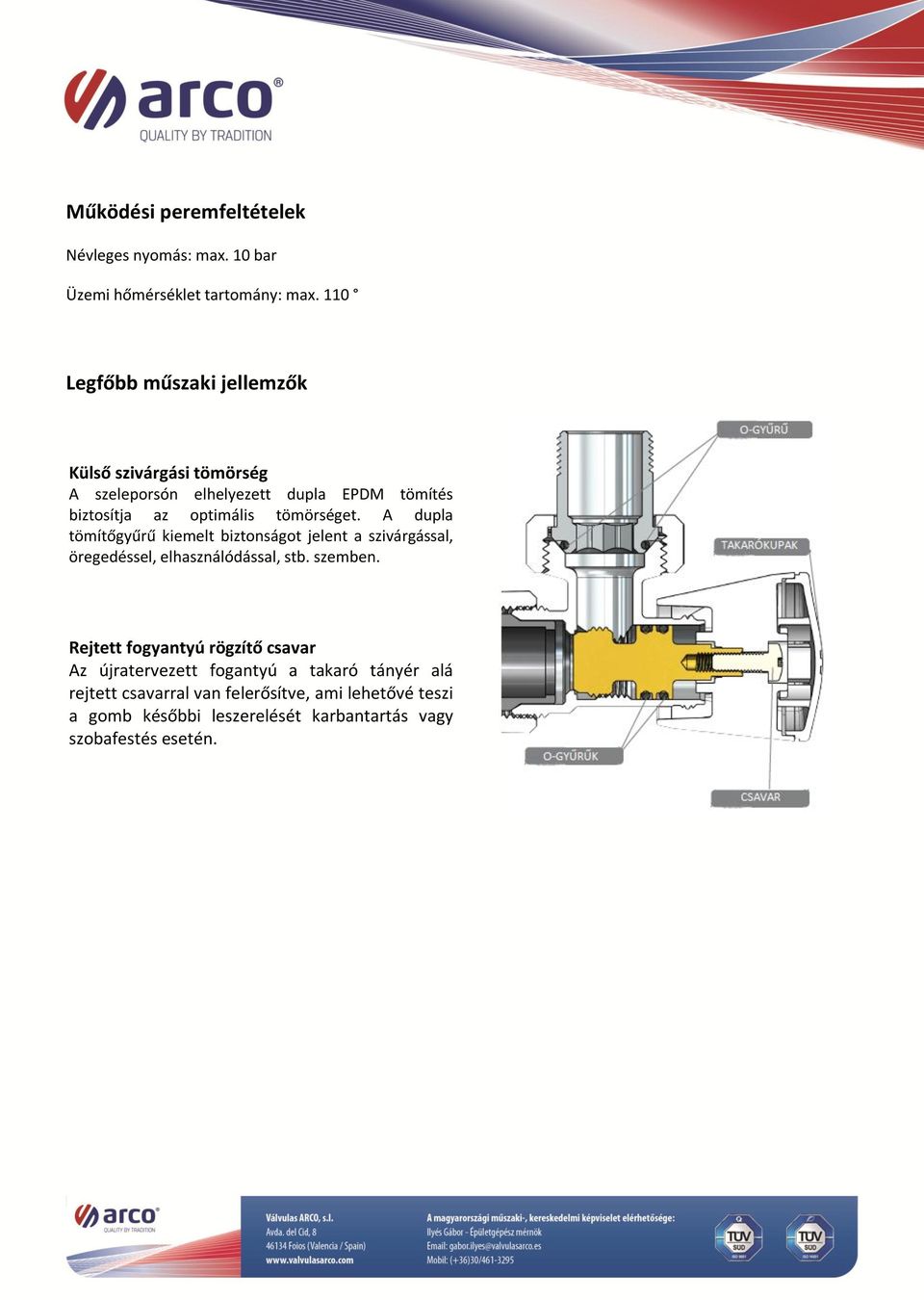

2 Működési peremfeltételek Névleges nyomás: max. 10 bar Üzemi hőmérséklet tartomány: max. 110 Legfőbb műszaki jellemzők Külső szivárgási tömörség A szeleporsón elhelyezett dupla EPDM tömítés biztosítja az optimális tömörséget. A dupla tömítőgyűrű kiemelt biztonságot jelent a szivárgással, öregedéssel, elhasználódással, stb. szemben. Rejtett fogyantyú rögzítő csavar Az újratervezett fogantyú a takaró tányér alá rejtett csavarral van felerősítve, ami lehetővé teszi a gomb későbbi leszerelését karbantartás vagy szobafestés esetén.

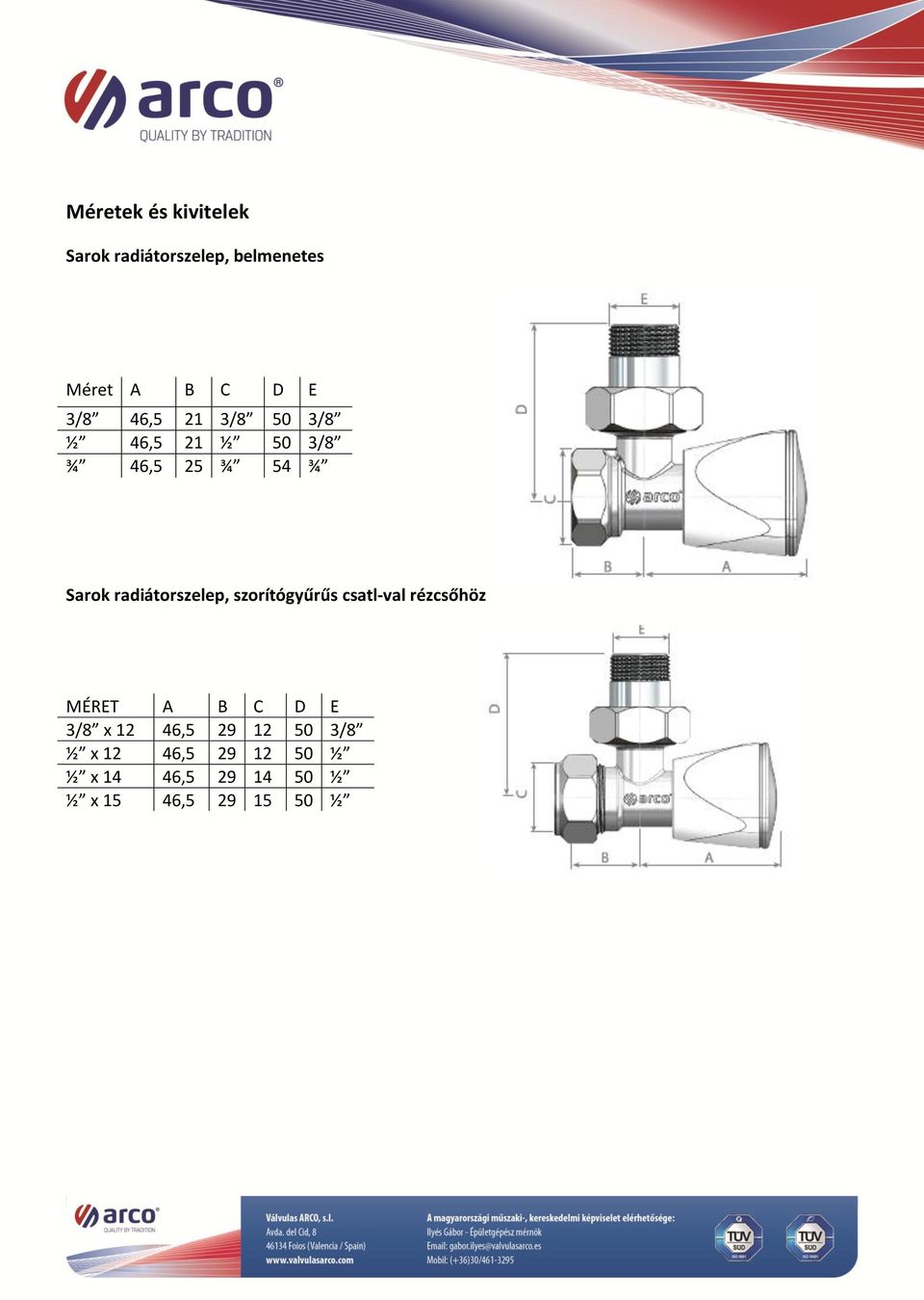

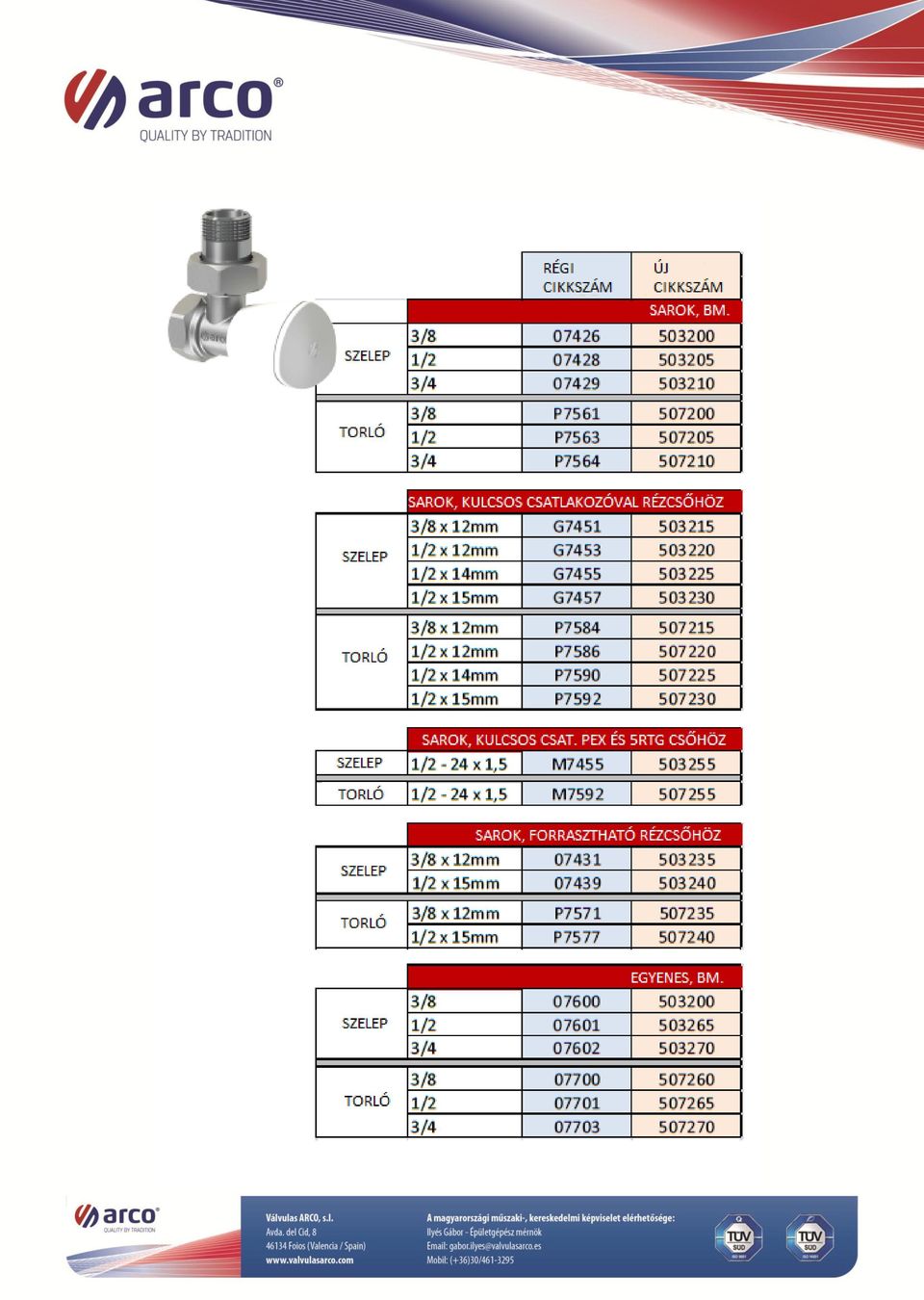

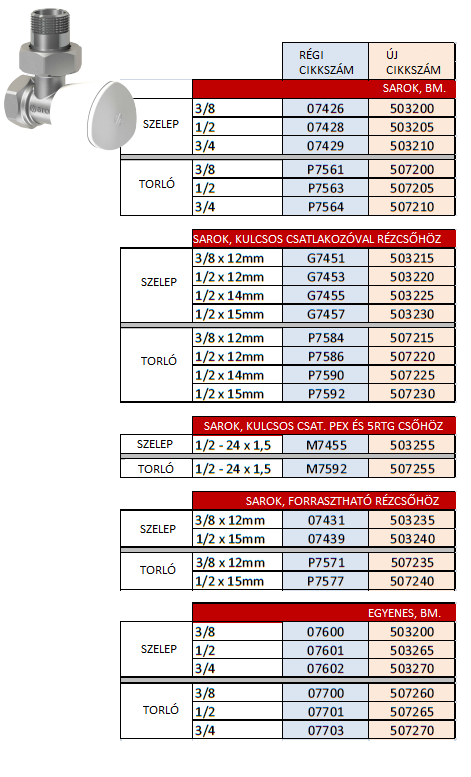

3 Méretek és kivitelek Sarok radiátorszelep, belmenetes Méret A B C D E 3/8 46,5 21 3/8 50 3/8 ½ 46,5 21 ½ 50 3/8 ¾ 46,5 25 ¾ 54 ¾ Sarok radiátorszelep, szorítógyűrűs csatl-val rézcsőhöz 3/8 x 12 46, /8 ½ x 12 46, ½ ½ x 14 46, ½ ½ x 15 46, ½

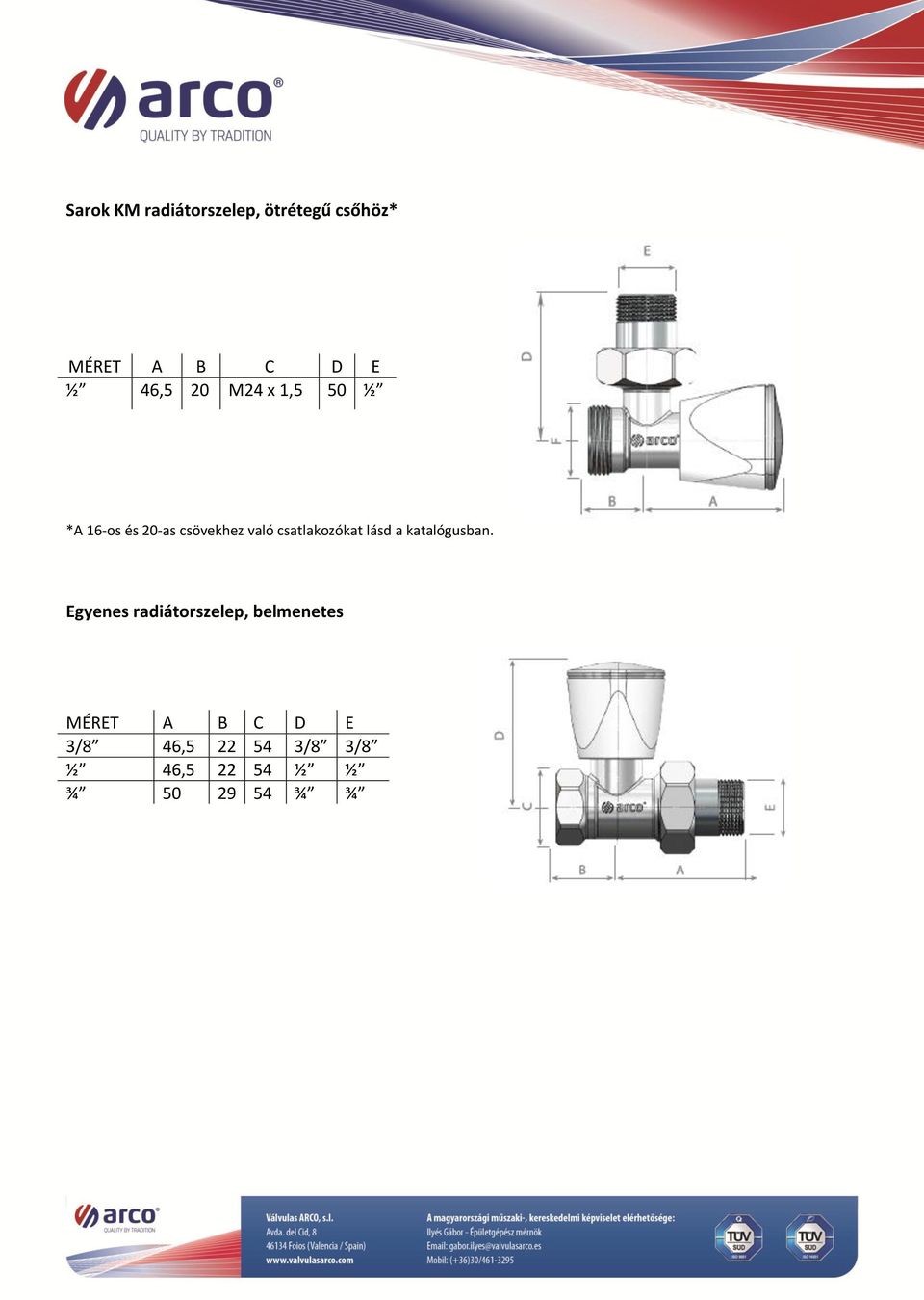

4 Sarok KM radiátorszelep, ötrétegű csőhöz* ½ 46,5 20 M24 x 1,5 50 ½ *A 16-os és 20-as csövekhez való csatlakozókat lásd a katalógusban. Egyenes radiátorszelep, belmenetes 3/8 46, /8 3/8 ½ 46, ½ ½ ¾ ¾ ¾

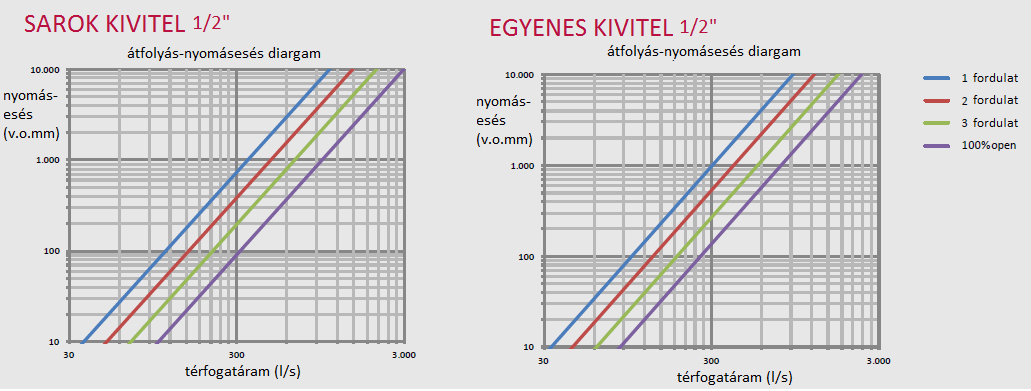

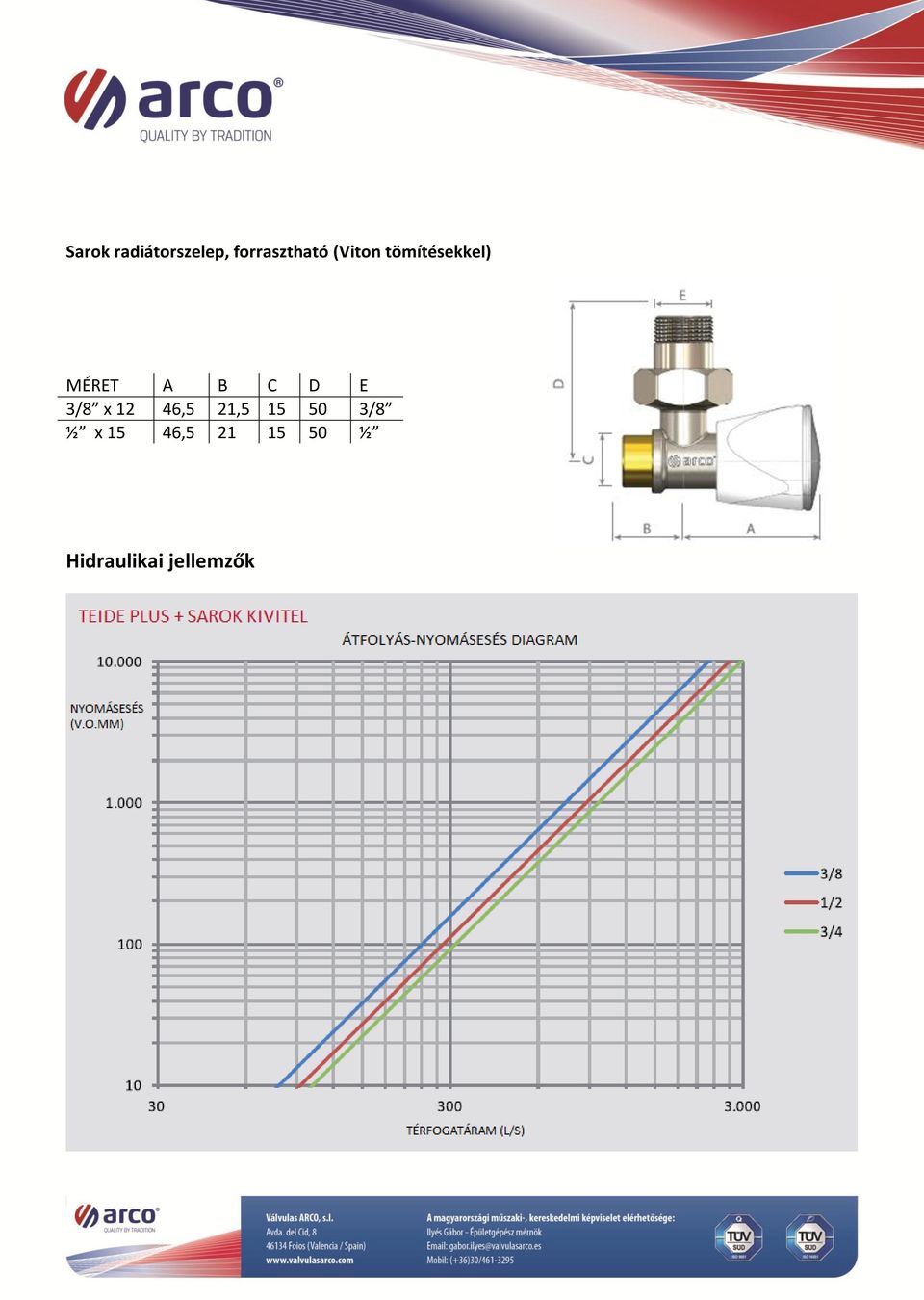

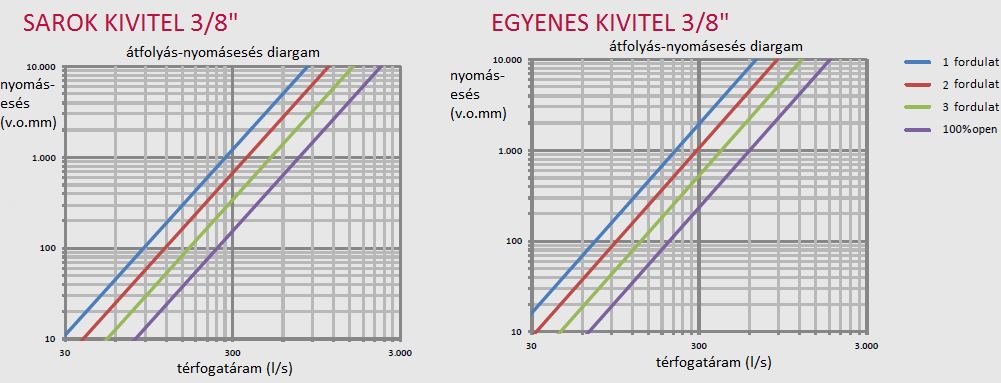

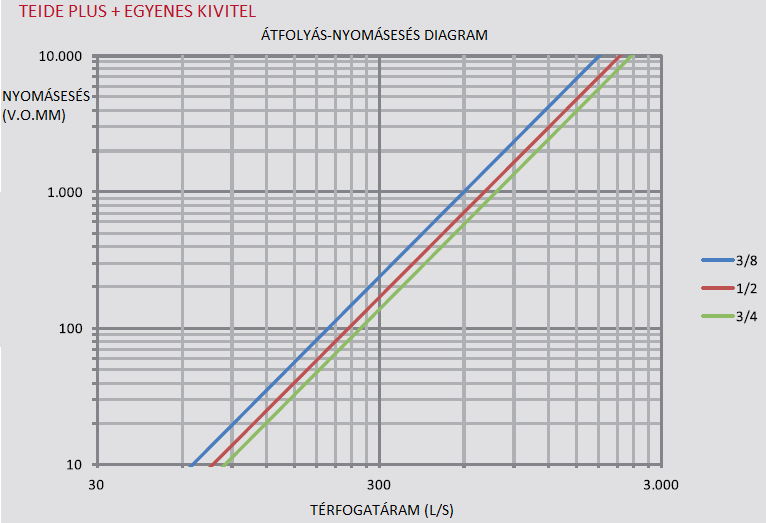

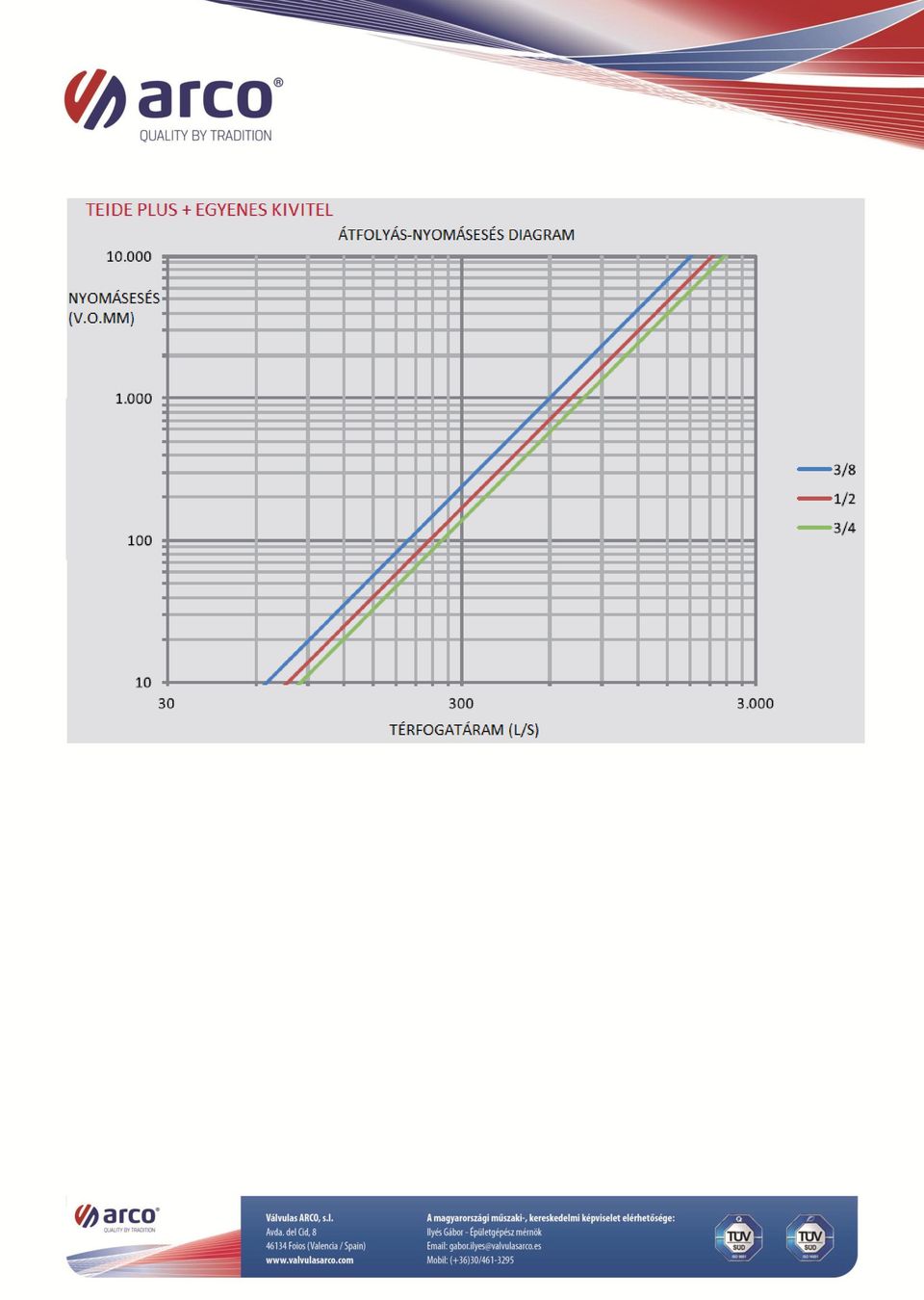

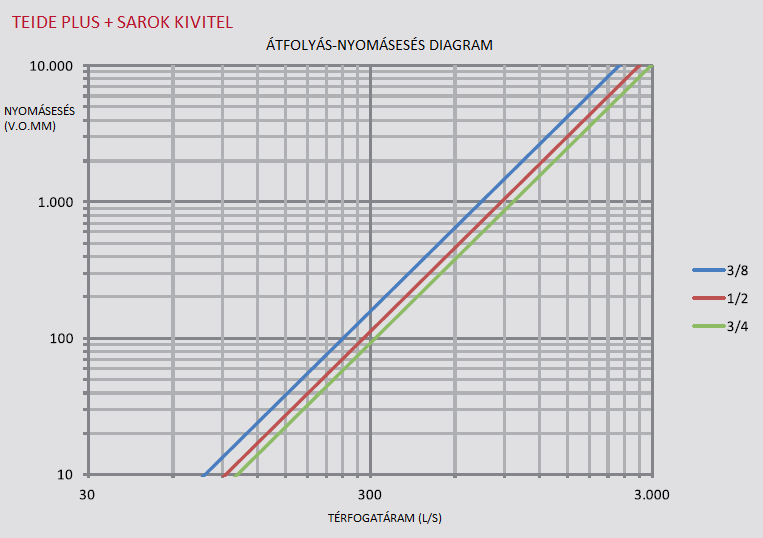

5 Sarok radiátorszelep, forrasztható (Viton tömítésekkel) 3/8 x 12 46,5 21, /8 ½ x 15 46, ½ Hidraulikai jellemzők

6

7 Alkalmazás A TEIDE PLUS nevű visszatérő csavarzat családot kétcsöves egyéni vagy kollektív radiátoros fűtési rendszerekhez terveztük. A visszatérő csavarzat segítségével lehetőség van a fűtési rendszer hidraulikai beszabályozására, ami által elérhető az optimális rendszerműködés. A radiátorszelepeket illető technikai módosításokat hajtottuk végre a visszatérő csavarzatok esetében is. Működési peremfeltételek Névleges nyomás: max. 10 bar Üzemi hőmérséklet tartomány: max. 110 C

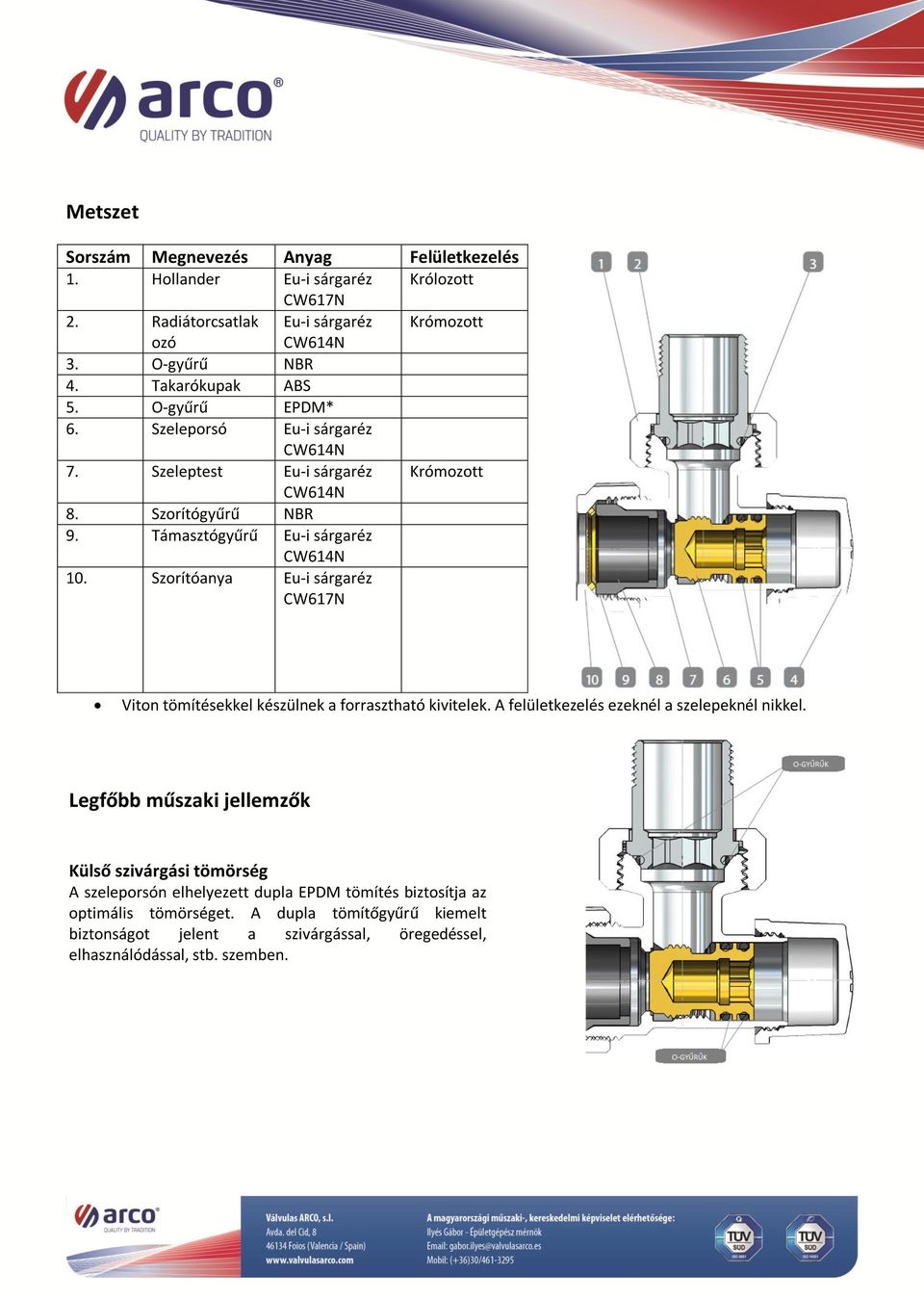

8 Metszet Sorszám Megnevezés Anyag Felületkezelés 1. Hollander Eu-i sárgaréz Królozott CW617N 2. Radiátorcsatlak Eu-i sárgaréz Krómozott ozó CW614N 3. O-gyűrű NBR 4. Takarókupak ABS 5. O-gyűrű EPDM* 6. Szeleporsó Eu-i sárgaréz CW614N 7. Szeleptest Eu-i sárgaréz Krómozott CW614N 8. Szorítógyűrű NBR 9. Támasztógyűrű Eu-i sárgaréz CW614N 10. Szorítóanya Eu-i sárgaréz CW617N Viton tömítésekkel készülnek a forrasztható kivitelek. A felületkezelés ezeknél a szelepeknél nikkel. Legfőbb műszaki jellemzők Külső szivárgási tömörség A szeleporsón elhelyezett dupla EPDM tömítés biztosítja az optimális tömörséget. A dupla tömítőgyűrű kiemelt biztonságot jelent a szivárgással, öregedéssel, elhasználódással, stb. szemben.

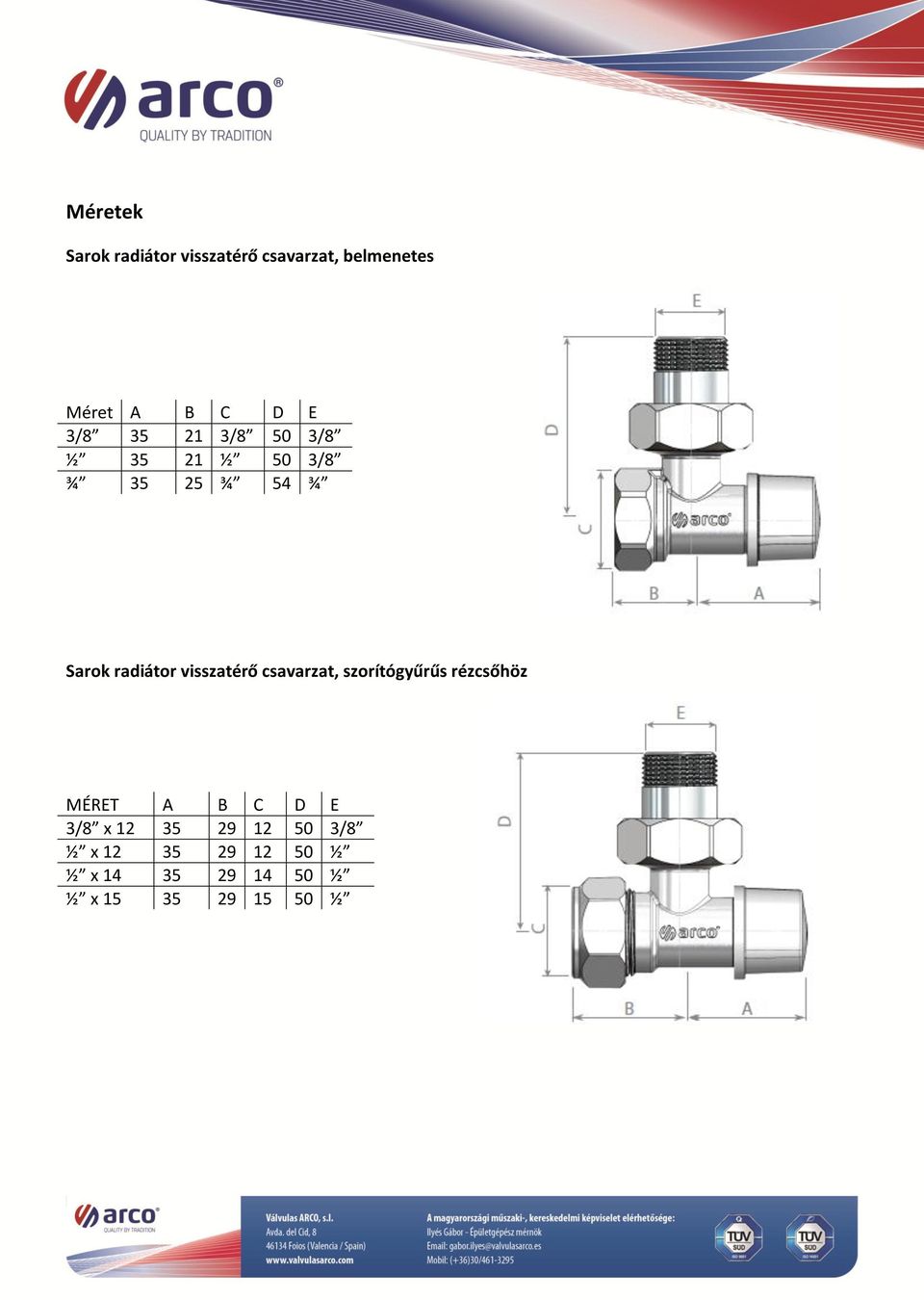

9 Méretek Sarok radiátor visszatérő csavarzat, belmenetes Méret A B C D E 3/ /8 50 3/8 ½ ½ 50 3/8 ¾ ¾ 54 ¾ Sarok radiátor visszatérő csavarzat, szorítógyűrűs rézcsőhöz 3/8 x /8 ½ x ½ ½ x ½ ½ x ½

10 Sarok KM radiátor visszatérő csavarzat, ötrétegű csőhöz* ½ M24 x 1,5 50 ½ *A 16-os és 20-as csövekhez való csatlakozókat lásd a katalógusban. Egyenes radiátor visszatérő csavarzat, belmenetes 3/ /8 35 3/8 ½ ½ 35 ½ ¾ ¾ 35 ¾

11 Sarok radiátor visszatérő csavarzat, forrasztható (Viton tömítésekkel) 3/8 x /8 ½ x ½ A visszatérő csavarzatok méretezési diagramjai

12

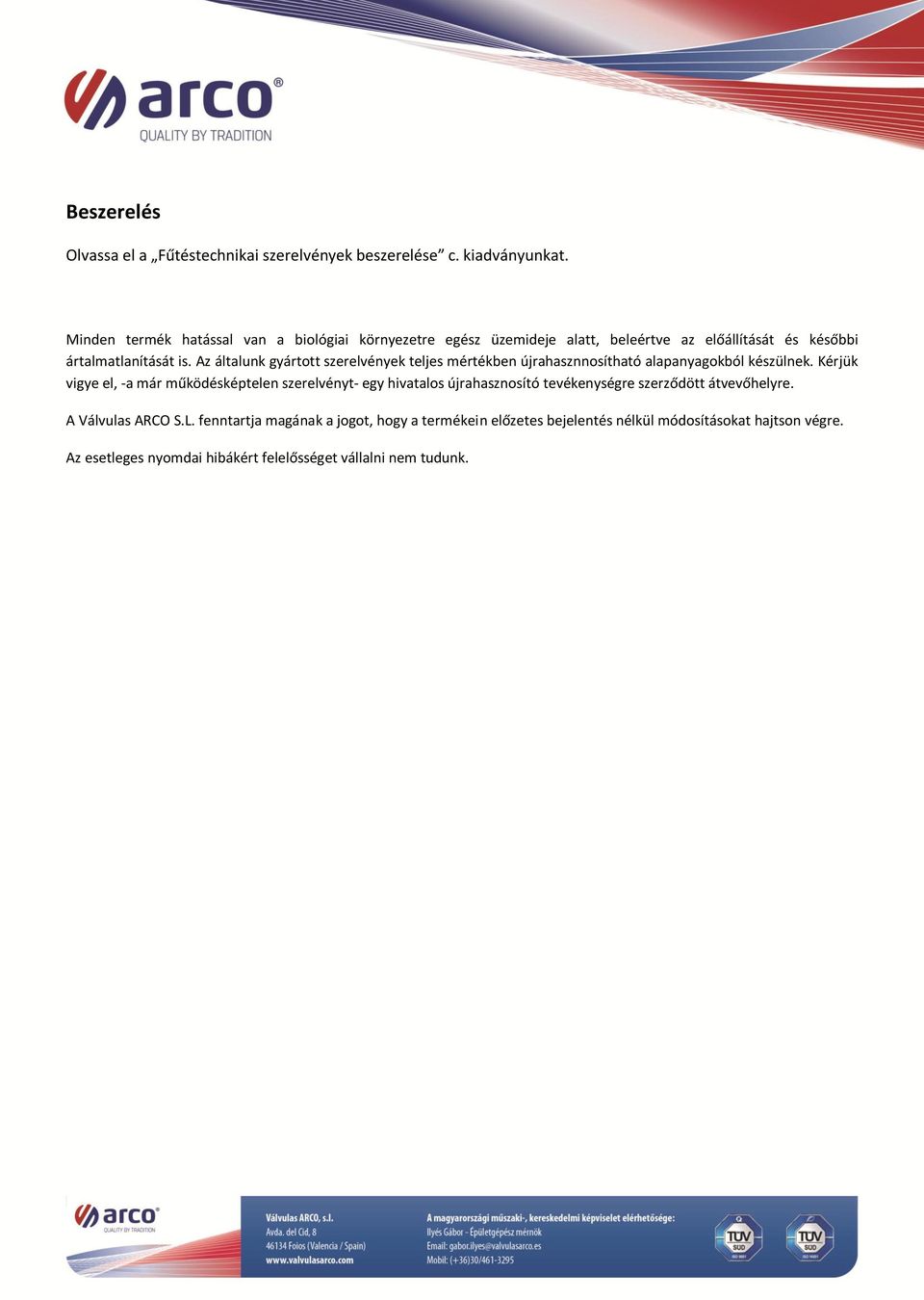

13 Beszerelés Olvassa el a Fűtéstechnikai szerelvények beszerelése c. kiadványunkat. Minden termék hatással van a biológiai környezetre egész üzemideje alatt, beleértve az előállítását és későbbi ártalmatlanítását is. Az általunk gyártott szerelvények teljes mértékben újrahasznnosítható alapanyagokból készülnek. Kérjük vigye el, -a már működésképtelen szerelvényt- egy hivatalos újrahasznosító tevékenységre szerződött átvevőhelyre. A Válvulas ARCO S.L. fenntartja magának a jogot, hogy a termékein előzetes bejelentés nélkül módosításokat hajtson végre. Az esetleges nyomdai hibákért felelősséget vállalni nem tudunk.
