1 Gödöllő Columbus Értékesítő Kft. Tóth Attila 06-20/ , ta@cklima.hu Épületek hűtése VÍZ KÖZEGES RENDSZEREK

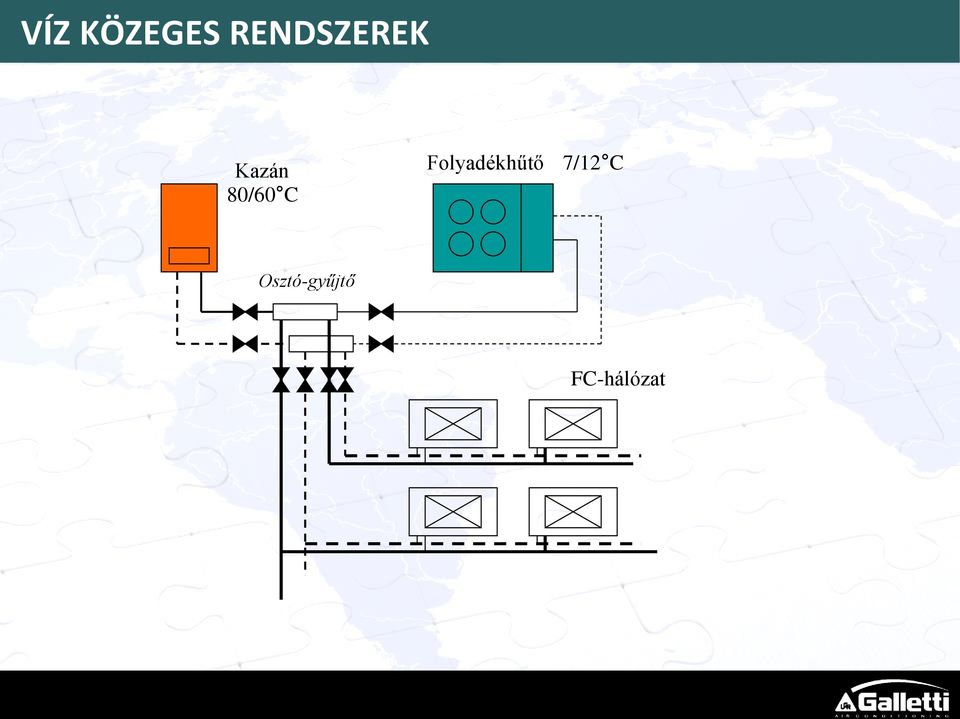

2 VÍZ KÖZEGES RENDSZEREK Kazán 80/60 C Folyadékhűtő 7/12 C Osztó-gyűjtő FC-hálózat

3 VÍZ KÖZEGES RENDSZEREK Folyadékhűtő hűtőköre (csak hűtős kivitel) Jelmagyarázat: 1 Scroll kompresszor 2 Kondenzátor nyomásszabályozás 3 Kondenzátor (hűtőközeg/levegő hőcserélő) 4 Nyomáskülönbség kapcsoló a vízkörben 5 Elpárologtató (hűtőközeg/víz hőcserélő) 6 Mechanikus szűrő 7 Magasnyomású presszosztát 8 Nézőüveg a folyadék oldalon 9. Alacsony nyomású presszosztát 10. Magasnyomású mérőműszer 11. Alacsony nyomású mérőműszer 12. Mikroprocesszoros vezérlő egység 13. Visszatérő víz hőmérséklet érzékelő 14. Fagyvédelmi termosztát 15. Ventilátor 16. Mágnes szelep 17. Külső kiegyenlítésű expanziós szelep

4 MINŐSÍTÉS 1994 Galletti Elsők között lép be az Eurovent minősítési programba

5 GALLETTI ESTRO 1.2 VERSENY ELŐNYEI: A 6 fokozatú illetve inverteres ventilátor, jelentősen eltérő üzemi körülmények közötti használatot tesz lehetővé A 3 helyett 4 soros hőcserélő, kisebb beépítési méret. ( M kivitel) 20 készülékméret, 0,7-11 kw teljesítménytartomány 9 kiviteli és elhelyezési lehetőség Olasz design. Letisztult forma, stílusos megjelenés. bekötési iránya (jobbos-balos) megfordítható, ezért nincs rosszul rendelt készülék. A kétcsövesnek rendelt fan-coilok átalakíthatóak négycsövesre utólag is. a készülékház műanyagrészei UV álló ABS anyagból készülnek

6 ESTRO 1.2: burkolat kiviteli változatok FL/FLI: fali függőleges kifúvás alsó beszívás FP/FPI: Mennyezet alatti kivitel előre kifúvás hátsó beszívás FA/FAI: Fali, falmélyedésbe is tehető Ferde légkifúvás alsó beszívás FU/FUI: padló/mennyezeti kivitel függőleges /elülső kifúvás Front beszívás CL/CLI: fali, RAL 9001 burkolatszín függőleges kifúvás alsó beszívás FB/FBI: padló/mennyezeti kivitel Alacsony (438 mm) magassággal függőleges /elülső kifúvás Front beszívás

7 ESTRO 1.2: burkolat nélküli kivitelek FC/FCI: fali/mennyezeti kivitel előre, egyenes kifúvás Hátsó, egyenes beszívás FF/FFI: fali/mennyezeti kivitel előre, egyenes kifúvás front beszívás FBC/FBCI: padló/mennyezeti kivitel Alacsony (438 mm) magassággal függőleges /elülső kifúvás Front beszívás

8 FLAT SOROZAT DESIGN Elegáns belső terek dísze a GALLETTI FLAT sorozata, mely letisztult formavilágával, lapos kialakításával jól illeszkedik a mai modern lakberendezésekhez. My Comfort

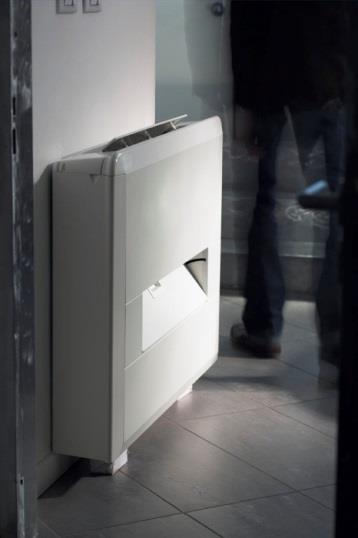

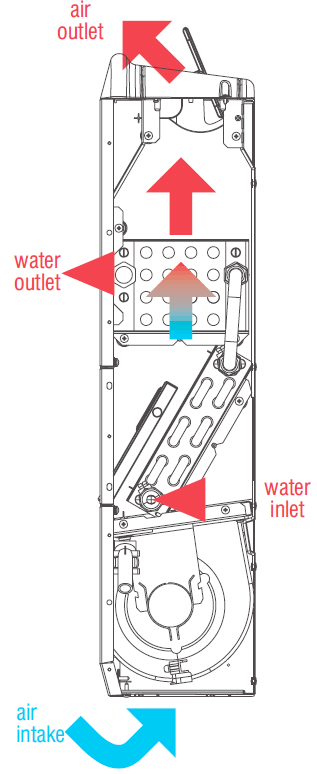

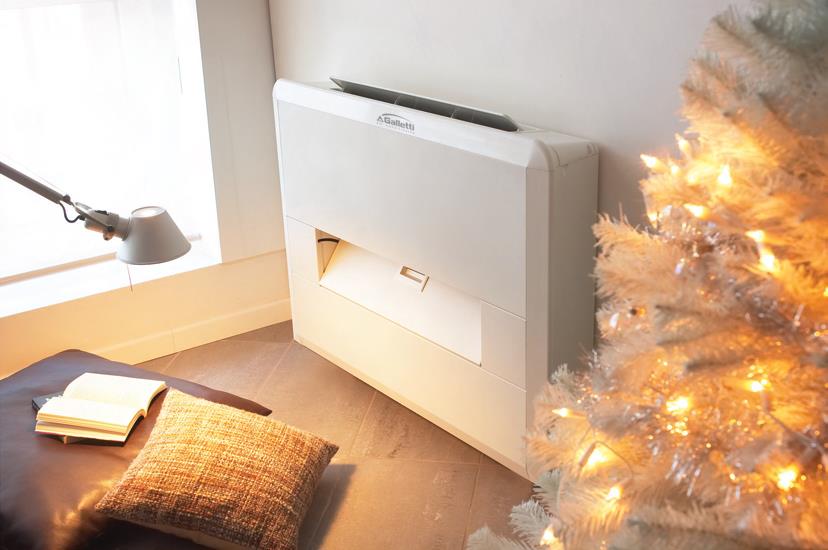

9 2x1 SOROZAT HANGTALAN MŰKÖDÉS A GALLETTI 2x1 fan-coil képes ventilátor üzem nélküli konvekciós fűtésre is, a burkolati elem nyitásával. Így ideális fűtő-hűtő készüléke lehet egy fokozottan csendes igényű helyiségnek (pl. hálószobának). 172 mm mélységével, LCD kijelzős szabályzójával modern megjelenésű készülék.

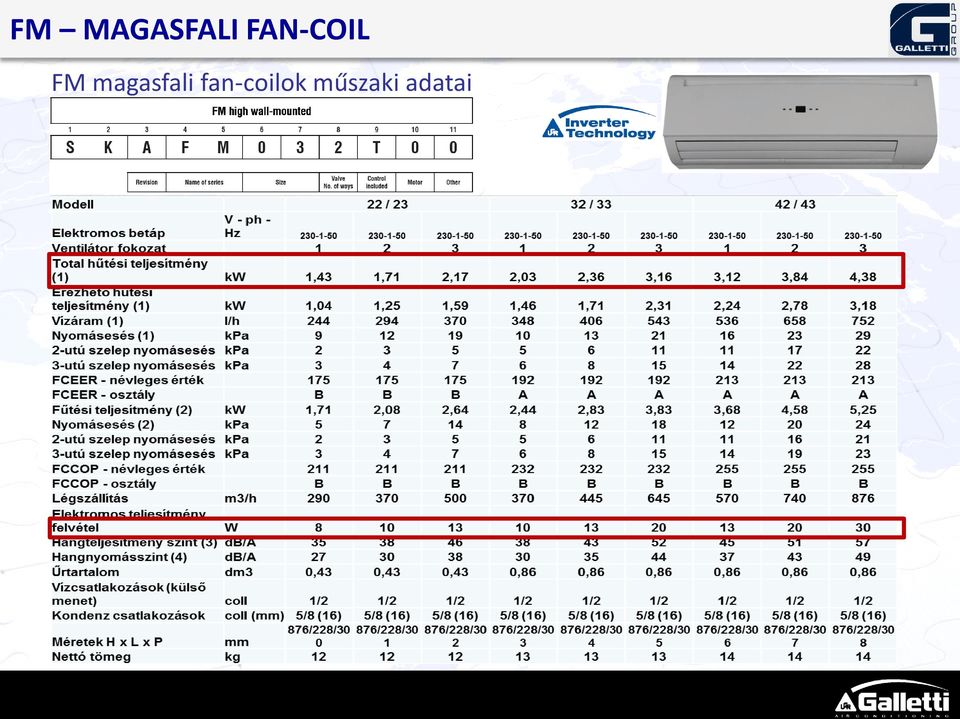

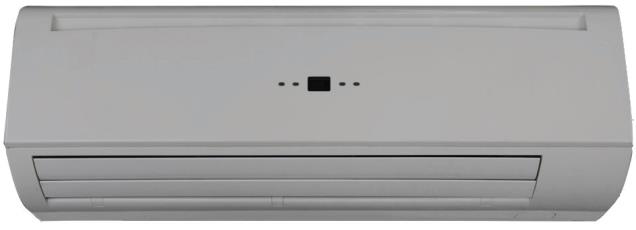

10 FM MAGASFALI FAN-COIL FM magasfali fan-coilok műszaki adatai

11 IWC KAZETTÁS FAN-COIL A tervezés és az alkatrészek mind: MADE- in-italy Magas minőségű gyártás: csúcskategóriás termékké többek között az alacsony zajszint teszi. INVERTERES ventilátor motor 2014-ben 4X2 szelep készlet Kondenz szivattyú alapfelszereltség(250 mm emelés) kettős szintkapcsolóval a vízszint ellenőrzéshez és az esetleges riasztáshoz. Ha a szivattyú bekapcsol (aktiválja a szintkapcsoló első szintje) a ventilátor fordulata is csökken, hogy megkönnyítse a kondenzátum eltávozását a lamellázat közül. Frisslevegő csatlakozásra alkalmas bemenettel és mellékcsatornás befúvó nyílással is rendelkezik. 4-fokozatú motor alapfelszereltség: L W (A) min 30 db(a) «sterilizált» készülék BIOXIGEN légtisztítóval

12 GALLETTI INVERTER TECHNOLÓGIA EBM Papst gyártmányú állandó mágneses elektromotor (kefe nélküli), inverter vezérelt kivitelben. - Csúcs minőség - Optimalizált zajszint - GREENTECH termékcsalád tagja

13 HŐLEADÓK INVERTER ELŐNYÖK

14 HŐLEADÓK INVERTER ELŐNYÖK Energia megtakarítás Kiváló zajszint jellemzők Kompakt kivitel Az elektronikus elosztó (kommutátor) a motoron belül található PFC (power-factor control - teljesítménytényező javítás) A motor és elektronikája optimálisan van összeillesztve

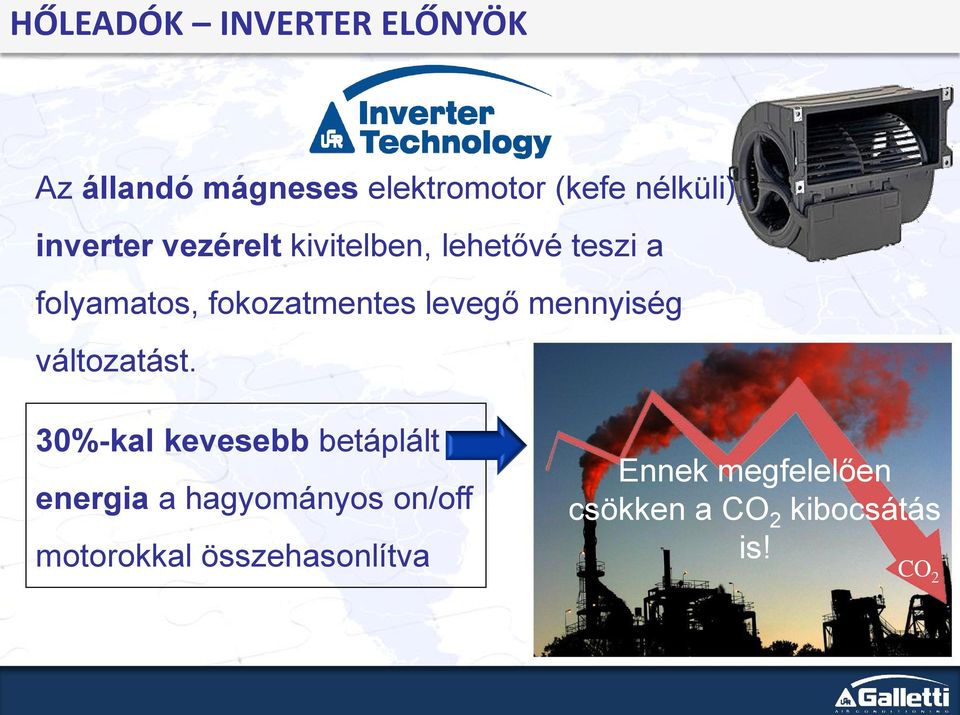

15 HŐLEADÓK INVERTER ELŐNYÖK Az állandó mágneses elektromotor (kefe nélküli), inverter vezérelt kivitelben, lehetővé teszi a folyamatos, fokozatmentes levegő mennyiség változatást. 30%-kal kevesebb betáplált energia a hagyományos on/off motorokkal összehasonlítva Ennek megfelelően csökken a CO 2 kibocsátás is! CO 2

16 HŐLEADÓK INVERTER ELŐNYÖK BLDC Inverter technológia folyamatosan igazítja a légmennyiséget az igényekhez, csökkentve a hőmérsékletingadozásokat a helyiségben, mely a fokozatszabályozott modelleknél egy jellemző, működéssel járó jelenség.

17 ÚJ ESTRO 1.2 SOROZAT INVERTER ELŐNYÖK BLDC Inverter technológia alacsonyabb átlagos zajszintű üzemet eredményez az on/off motoros készülékekhez képest.

18 GALLETTI ESTRO 1.2 Műszaki adatok 6 fokozatú tartomány = Inverteres tartomány 3 fokozatú tartomány Gyárliag beállított max fordulatszám

19 GALLETTI FAN-COIL SZABÁLYZÓK MYCOMFORT LCD KIJELZŐS, MIKROPROCESSZOROS VEZÉRLŐEGYSÉG VIZES BELTÉRI EGYSÉGEKHEZ Nagy méretű kijelző, az összes funkcióval Vezérlés óra/hőmérséklet/páratartalom alapján Modulálható eszközvezérlés (pl. motoros szelepek, inverteres motor) Külső eszköz vezérlése (foly. hűtő, kazán, szivattyúk, stb...) Távtartó falra szereléshez (EYDIST), kombinálható minden MyComfort változattal Economy funkció egy gombnyomásra: minimum sebességfokozat, +/- 2,5 C os növelt kapcsolási tartomány 3 termosztát kivitel: BASIC = 3 v. 4 ventilátor fokozat + LCD + ON/OFF szelep vezérlés + digitális ON/OFF bemenet + léghőmérséklet szonda + vízhőmérséklet szonda MEDIUM = BASIC + páratartalom érzékelő + RS485 csatlakozás LARGE = MEDIUM + heti időzítő V kimenet + digitális kimenet

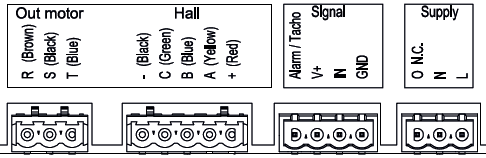

20 GALLETTI FAN-COIL SZABÁLYZÓK Fokozatmentes ventilátor szabályozás (0-10 V kimenet) ESTRO INVERTER és MyComfort Large szabályzó bekötés

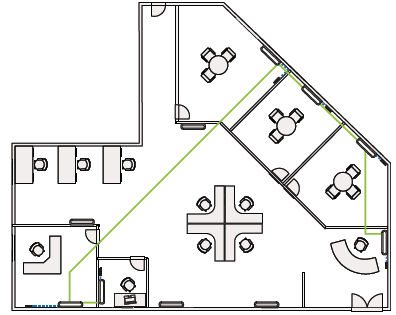

21 GALLETTI FAN-COIL SZABÁLYZÓK EVO Hálózatok intelligens csoportvezérlés (RS485) Max 255 db alberendezés, egyedileg működnek saját szondáik alapján R485 hálózat, max m A Master működési módot, ki-be kapcsolást és alsó-felső hőmérsékleti iránypontot ad meg a követőknek. A követők 2 C-on belül szabadon szabályozhatják a működést Ahol eltérő berendezések és eltérő igények vannak, általában különböző helyiségekben

22 Folyadékhűtő, fan-coil és kazán vezérlése egyszerűen Digitális kimenet 2 >=< üzemmód váltás Digitális kimenet 1 ki/be működtetés vízhőmérséklet és időzítés alapján MyComfort LARGE R.H. I.A.T. BOILER W.T. MyComfort BASE I.A.T. W.T. MyComfort BASE I.A.T. W.T. FOLYADÉKHŰTŐ / HŐSZIVATTYÚ

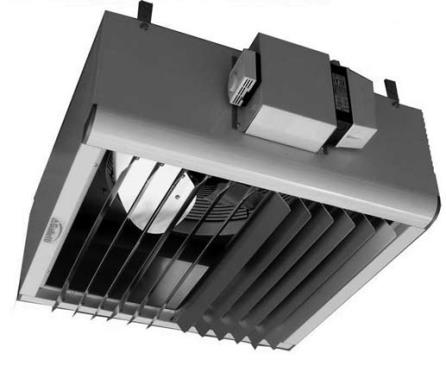

23 AREO TERMOVENTILÁTOR SOROZAT A legjobb ár érték arányú hűtési és fűtési megoldás közepes és nagyobb terek légkondícionálására

24 AREO TERMOVENTILÁTOR SOROZAT A legjobb ár érték arányú hűtési és fűtési megoldás közepes és nagyobb terek légkondícionálására GALLETTI AREO TERMOVENTILÁTOR CSALÁD VÍZ ÉS GŐZFŰTÉSRE IS LÉGFÜGGÖNY DIFFÚZORRAL 18 méretnagyságban 3-97 kw-teljesítménnyel, 2 fordulatú - 3 fázisú vagy 3 fokozatú-1 fázisú motorral rendelkeznek. A saválló acél csepptálca teszi hűtésre alkalmassá a készüléket. Függőleges kifúvású beépítés is lehetséges (fűtő üzemben) Az AREO az egyik legcsendesebb típus a piacon. Egy diffúzor segítségével kedvező árú ipari légfüggönyként is használhatjuk Az AREO-S kivitel gőz közegre is alkalmas

25 AREO TERMOVENTILÁTOR SOROZAT Példa egy 2-csöves, egyszerű rendszer kialakításra Nagy légterű, nagy belmagasságú- és alapterületű üzemek, raktárak, áruházak, gépészeti terek, pincék, garázsok egész éven át történő fűtésére és hűtésére.

26 AREO TERMOVENTILÁTOR SOROZAT - TARTOZÉKOK Esővédő beszívórács Rétegződés mentesítő, ventilátor (Galletti DST) Frisslevegő keverődoboz Kifúvórács, 2. lamellasor Tartókonzol

27 Víz közvetítő közeges hűtő-fűtő rendszerek hőtermelői

28 FOLYADÉKHŰTŐK ÉS HŐSZIVATTYÚK Léghűtéses kültéri folyadékhűtők 4-76 kw R410A ÚJ Inverteres berendezés R410A ÚJ MPE 4-76 kw Multifunkciós berendezés MPI DC 8-28 kw Oszott rendszerű inverteres multifunkciós folyadékhűtő R407c ÚJ R410A ÚJ MCP 7,6-41 kw HiWarm kw Multifunkciós berendezés Léghűtéses kültéri folyadékhűtők kw ÚJ R410A LCE kw R410A LSE kw ÚJ R410A LCP kw

29 FOLYADÉKHŰTŐK ÉS HŐSZIVATTYÚK Légcsatornázható léghűtéses folyadékhűtők kw R410A R407c MCC 6-40 kw LCC kw Multifunkciós berendezés Vízhűtéses folyadékhűtők kw R407c R410A ÚJ R410A MCW 5,5-40 kw LEW kw LEP kw ÚJ R407c MCR 4,8-34 kw Kondenzátor nélküli egység LER kw Kondenzátor nélküli egység R410A

30 GALLETTI MPE Energiahatékonyságra optimalizált készülék 27 hűtős és hőszivattyús modell, hűtőteljesítmény 4-től 76 kw-ig fűtőteljesítmény 5-től 84,8 kw-ig MAGAS HATÉKONYSÁG RÉSZTERHELÉSNÉL T30-T76 TANDEM kompresszoros konfiguráció esetén ESEER > 4 SPECIÁLIS NÖVELT FELÜLETŰ LAMELLÁS HŐCSERÉLŐ (8mm) HIDROFIL BEVONAT A HŐCSERÉLŐN (hőszivattyús gépeknél) KÜLÖNLEGESEN CSENDES MŰKÖDÉS ALKALMAZKODÓ SET-POINT (KÜLSŐHŐMÉRSÉKLET ALAPJÁN) PUFFERTARTÁLY NÉLKÜLI MŰKÖDÉS INTELIGENS LEOLVASZTÓ RENDSZER A HIDRAULIKUS BLOKK (opcionális) NEM NÖVELI A GÉP MÉRETEIT puffertartály 9 kw méret felett elérhető)

31 MPE SOROZAT HŰTÉS EXTRÉM MAGAS KÜLSŐ HŐMÉRSÉKLETEK esetén is Működési tartomány hűtésben Átlagos érték

32 MPE SOROZAT Működési tartomány fűtésben Lecsökkentve 10 C-ig

33 GALLETTI - TARTOZÉKOK MPE (26,6-39 kw), egykompreszoros kivitel energiahatékonyságra optimalizálva HŰTŐS 027C0 028C0 032C0 035C0 040C0 Alap konfiguráció: AA ( ) Hűtő teljesítmény kw 26,60 28,10 31,50 35,00 39,00 CM: 230V 1f 50Hz / C0: 400V 3 f 50 Hz Alapgép nettó listaár Ft HŐSZIVATTYÚS 027H0 028H0 032H0 035H0 040H0 Alap konfiguráció: AA ( ) Hűtő teljesítmény kw 26,10 27,50 30,90 34,30 38,90 Fűtő teljesítmény kw 30,00 31,40 35,60 39,30 45,20 HM: 230V 1f 50Hz / H0: 400V 3 f 50 Hz Alapgép nettó listaár Ft Digit Kiegészítők: Kód MPE 027 MPE 028 MPE 032 MPE 035 MPE 040 Elektromos expanziós szelep A Felület hűtési szett hűtős kivitelhez * B Felület hűtési/fűtési szett hőszivattyús kivitelhez * B Szivattyú tágulási tartállyal, töltőszeleppel Két darab szivattyú tág.tartállyal, töltőszeleppel 2 nincs Puffertartály S Részleges hővisszanyerés (25%) csak hűtős géphez ** D Ventilátor fordulatszám szabályozás, hűtős géphez *** C EC motoros ventilátor, elektronikus szabályozással E Fagyvédelmi készlet alapgéphez E alap+szivattyú +tág. tart.- hoz P alap+szivattyú +tág. tart.+puffertart.-hoz S * tartalmazza az elektronikus expanziós szelepet és a ventilátor fordulatszám szabályozást ** kötelezően választandó hozzá a ventilátor fordulatszám szabályozás opció *** a hőszivattyús alapgép tartalmazza, a magyarországi viszonyok mellett ajánlott tartozék!

34 WATER TECHNIKAI CHILLERS MEGOLDÁSOK > FREE COOLING A SOLUTION HATÉKONYSÁG NÖVELÉSÉRE R 410A hűtőközeg és ehhez kifejlesztett alkatrészek alkalmazása Növelt hőcserélő felület és megnövelt légáram Fordulatszám-szabályzott EC ventilátorok használata Ellenáramú hőcsere alkalmazása EEV elektronikus expanziós szelep használata A teljesítményfokozatok számának növelése (tandem kompr.) A keringetett vízmennyiség optimalizálása (párhuzamosan kötött szivattyúk) Alacsony fűtővíz ill. magasabb hűtővíz hőmérséklet használata Hatékonyabb leolvasztási logika Free cooling /szabadhűtés alkalmazása Hővisszanyerés

35 ELEKTRONIKUS EXPANZIÓS SZELEP (EEV) Az elektronikus expanziós szelep használatával optimálisan szabályozható a rendszer teljesítménye és jelentősen csökkenthető a teljesítményfelvétel. Gyorsan reagál a teljesítményigény ingadozásaira Precízebb szabályozást eredményez Lehetővé teszi a kondenzációs hőmérséklet jelentős csökkentését részterhelésen (akár 30 C-ig). Ezzel jelentősen csökken a kondenzációs nyomás és a szükséges komprimálási munka. (részterhelésnél előnyös) A túlhevítés ideális szabályzásának köszönhetően az elpárologtató kihasználtsága javul, ezzel együtt a berendezés teljesítménye és hatékonysága is nő. (teljes terhelésnél előnyös) Az EEV mindkét irányban alkalmas a szabályzásra, így hőszivattyús berendezésekben is elég lehet egy expanziós szelep

36 rendszer rendszer ELLENÁRAMÚ HŐCSERE T R water T R water A hőcserélő hatékonysága jelentősen növelhető ellenáramú hőcsere alkalmazásával az állandóbb T nek köszönhetően. Ellenáramú Egyenáramú A vízoldali váltószelep alkalmazásával a megoldható az ellenáramú hőcsere hőszivattyús üzemben is. R R Hűtés Fűtés

37 ALKALMAZKODÓ SET-POINT Az alkalmazkodó set-point lehetőséget ad puffertartály nélküli rendszer kialakítására. Ekkor azonban ügyelni kell, hogy a rendszer víztartalma ne essen 3,5 liter/kw (csak hűtős gépeknél) ill 4,5 liter/kw alá (hőszivattyús típusoknál). Ez a vízmennyiség azért fontos, hogy a leolvasztási ciklus során a víz hőmérséklete ne essen a beltéri egység küszöbértéke alá. Kültéri levegőhőmérséklet-érzékelő szonda mindig alaptartozék (alap vagy speciális mikroprocesszoros vezérlőegység esetén is).

38 Water temperature-in/out C ALKALMAZKODÓ SET-POINT Lehetőség van a nyári set-point megemelésére, ha a külső levegőhőmérséklet csökken (a hatékonyság növeléséhez) 15 / / 9 13 / 8 11 / 6 10 / 5-8,0% -6,0% -4,0% -2,0% 0,0% 2,0% 4,0% 6,0% % variation of basic consumptions 12 / 7

39 ALACSONY FŰTŐVÍZHŐMÉRSÉKLET ALKALMAZÁSA Alacsony hőmérsékletű hőleadók alkalmazása A külső hőmérsékletnek legmegfelelőbb beállítási hőmérséklet megválasztásával (alkalmazkodó set-point)

40 RÉSZTERHELÉS Bár egy folyadékhűtő kiválasztásakor a maximális terhelést vesszük figyelembe, a valóságban egy légkondicionáló rendszer a működési időtartama 90%-ában kevesebb mint 60%-on üzemel. ESEER European Seasonal Energy Efficiency Ratio Európai Szezonális Energia Hatékonysági Tényező ESEER = 0.03 x EER 100% x EER 75% x EER 50% x EER 25%

41 RÉSZTERHELÉS A Galletti modelljei 30-tól 1060 kw-ig kaphatók hűtőkörönként több kompresszoros kivitelben is! A kompresszorok számának növelésével nő a lehetséges teljesítményfokozatok száma, ennek köszönhetően jelentősen emelkedik a berendezés hatékonysága részterheléskor. Kondenzációs hőm. csökken (3 5 C) Elpárolgási hőmérséklet nő (2 3 C) EER & COP

42 LOAD [kw] RÉSZTERHELÉS A kondenzációs hőmérséklet változása tandem kompresszoros ( MPE T) modell esetében THERMAL LOAD VARIATIONS WITH Tc ONE COMPRESSOR TWO COMPRESSORS CONDENSING COIL CONDENSING TEMPERATURE [ C]

43 Folyadékhűtők és hőszivattyúk energia hatékonysági mutatói (COP, EER) Galletti kompakt levegő-víz hőszivattyúk COP értékei

44 Galletti kompakt levegő-víz hőszivattyúk COP értékei, A2W35 Léghűtéses kültéri MPE 4-66 kw R410A Emelt hatékonyságú sorozat Fűtés: -10 C-ig

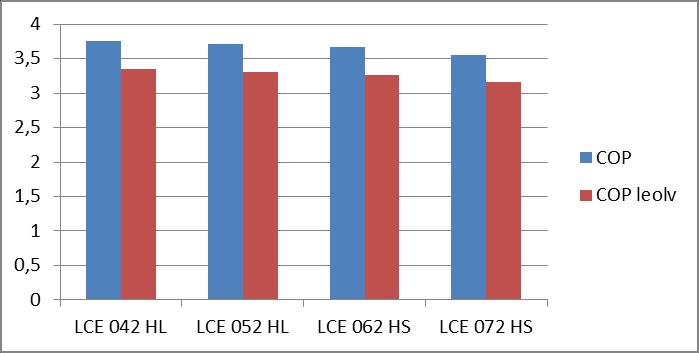

45 Galletti kompakt levegő-víz hőszivattyúk COP értékei, A2W35 Léghűtéses kültéri LCE H kw Nagyteljesítményű készülék Fűtés: -10 C-ig R410A

46 Galletti IL GRUPPO GALLETTI Free cooling technológia alkalmazása és megtérülése kompakt léghűtéses folyadékhűtőknél

47 Folyadékhűtők free cooling lehetőséggel Csak Free Cooling Hűtési teljesítmény Free Cooling teljesítmény Folyadékhűtő teljesítmény Folyadékhűtő névleges teljesítmény Párhuzamos működés Teljes Free Cooling határ hőmérséklet Visszatérő vízhőm. Külső hőmérséklet - Hűtés az év 365 napján - Alkalmazható, amennyiben a környezeti levegő hőmérséklete alacsonyabb a visszatérő vízhőmérsékletnél - Technológiai hűtések, ipari hűtések, adatközpontok, nagy hőnyereségű terek hűtése átmeneti ill. téli időszakban is.

48 - Jelentős energiamegtakarítás Folyadékhűtők free cooling lehetőséggel (környezeti levegő< hűtendő vízhőfok) - 3-utú szelep váltásával a hűtendő víz egy freecooilingos glikolos hőcserélőn megy át. -Hűtés kompresszor működés nélkül vagy részterheléssel. - Mikroprocesszor (pco) vezérlés a külső levegő és a visszatérő víz hőmérsékletének különbsége alapján. - Kondenzátor fojtás a megfelelő kondenzációs nyomás elérése érdekében - Free-cooling hőcserélő extra vastag, 12 mm-es rézcsőből készül, 0.10 mm vastag alumínium lamellákkal.

49 Folyadékhűtők free cooling lehetőséggel Korszerű ÚJ kivitel, glycol mentes Víz Víz + glycol Free-Cooling hőcserélő Szivattyú Hőcserélő 3 utú szelep, speciális kivitel, kis ellenállás Elpárologtató szivattyú opció

50 Folyadékhűtők free cooling lehetőséggel Kültéri scroll hűtők: LCE-FS(L) sorozat Normál és zajcsökkentett kivitelben kw kompresszoros telj. (hűtővíz: 7/12 C, levegő: 35 C) kw free cooling telj. (belépő víz: 15 C, levegő: 5 C) Átlag COP Átlag EER Átlag ESEER LCE R410A Free cooling teljesítmény Teljes free cooling határ hőmérséklet Free cooling teljesítmény Teljes free cooling határ hőmérséklet

51 Folyadékhűtők free cooling lehetőséggel Kültéri Multi Scroll hűtők: LSE FS(L) sorozat: kw Normál és zajcsökkentett kivitelben R410A Átlag COP Átlag EER Átlag ESEER LSE Beltéri centrifugál ventilátoros hűtők: LCC FS(L) sorozat: kw Normál és zajcsökkentett kivitelben R407C

52 Folyadékhűtők free cooling lehetőséggel Megtérülés számítása 40 kw-os egészéves hűtési igény esetén (pl. technológia) GALLETTI LCE 041 FS Hűtőfolyadék: 7/12 C-os 35 %-os glikol

53 Folyadékhűtők free cooling lehetőséggel LCE 041 FS Megtérülés számítása Csak freecoolin g Csak kompresszor Vegyes

54 Folyadékhűtők free cooling lehetőséggel Megtérülés számítása Külső hőmérséklet függvényében 3 időszakot különbözetünk meg: C között 162 nap telik el, ekkor 100%-ban kompresszorral fedezzük a hűtési igényt. Átlagolás szempontjából a 25 C-hoz tartozó értékekből indulunk ki. Erre az időszakra EER=4 átlagos hatékonyságú a működés. A rendszer átlagos teljesítmény felvétele: 13 kw (folyadékhűtő 40kW/(EER=4) = 10 kw + szivattyú: 1,8 kw + hőleadók: 1,2 kw)

55 Folyadékhűtők free cooling lehetőséggel Megtérülés számítása 1-12 C között 154 nap telik el, itt vegyesen működik a kompresszor és a freecooling. Az időszak súlyozott átlaghőmérséklete: 6,27C. Ezen a hőmérsékleten a freecooling telj: 20 kw, tehát az igények felét fedezi. A rendszer átlagos teljesítmény felvétele: az időszak felében: 13 kw Az időszak másik felében, freecooling esetén: 3 kw (szivattyú: 1,8 kw + hőleadók: 1,2 kw) 0 C alatt 49 nap telik el, itt már tisztán freecooling-gal fedezhető a 40 kw. A rendszer átlagos teljesítmény felvétele: 3 kw (szivattyú: 1,8 kw + hőleadók: 1,2 kw) Éves teljesítmény felvétel LCE041FS freecoolingos folyadékhűtővel: 162x13kW + 154/2x13kW + 154/2 x 3kW + 49x3kW = 3485 kwnap/év kwh/év

56 Folyadékhűtők free cooling lehetőséggel Éves teljesítmény felvétel normál LCE 042 CL folyadékhűtővel: Átlagos EER=4 Átlagos teljesítmény felvétel: 13 kw 365x13kW = 4747 kwnap/év kwh/év

57 Folyadékhűtők free cooling lehetőséggel Megtérülés számítása Free-cooling összehasonlítása a normál folyadékhűtő kivitellel: 26,5 %-os megtakarítás/év azaz: (br.37,5 Ft/kWh-val számítva) kwh = br Ft / év Normál LCE 042CL folyadékhűtő ára: kb Ft A freecoolingos LCE 041 FS ára: kb Ft Megtérülés: hónap

58 Folyadékhűtők free cooling lehetőséggel Megtérülés számítása A üzemóra csökkenésével, illetve részterheléses üzem esetén a megtérülési idő kitolódik. Nagyobb teljesítményű rendszereknél a megtérülés rövidebb, mivel a fajlagos ár csökken. A freecooling időszak kitolódik a hűtendő víz hőmérsékletének emelkedésével, rövidül a megtérülés.

59 GALLETTI MPI- DC INVERTER HŰTŐ & HŐSZIVATTYÚ

60 BLDC Technológia Kefe nélküli egyenáramú motor (BLDC) vagy Elektronikus kommutációjú egyenáramú motor (ECDC) Egy szinkron villanymotor, egyenáramú táplálással (DC), elektronikusan vezérelt kommutációs rendszerrel. A jeladó leolvassa a forgórész állórészhez viszonyított helyzetét Az állórész áramköre megtáplálódik, mágneses tér keletkezik A forgórész erős állandó mágnesekkel van ellátva Az elektronika az állórész mágneses terét a forgórészével szinkonban állítja elő A forgási sebesség állandó, nem függ a terheléstől Állórész Forgórész

61 BLDC FOLYAMATOS SZABÁLYZÁSÚ KOMPRESSZOR A szinkronos technológia előnyei az elterjedt asszinkronoshoz képest: Jobb hőleadású szerkezet (a hő az állórészen keletkezik, nem a forgórészen): így lehetőség van a forrógázzal történő hűtésre. A fenti okból forró fejű kompresszornak is hívják. A kompressziós energia a szívó hőmérséklettől függ: ha nincs túlhevítés, a kompresszió energia csökken, és nő a volumetrikus hatásfok.

62 BLDC FOLYAMATOS SZABÁLYZÁSÚ KOMPRESSZOR A forgórész a megtáplálás által meghatározott mágneses térrel azonos frekvenciával (szinkronban) forog a terheléstől függetlenül. Csökkentett motor nyomaték, gyorsabb indítás és megállás Kisebb méret, könnyebb, olcsóbb összetevők Kisebb zajszint Nincs indulási áramcsúcs Nincs a tekercsen folyó áram indukciós vesztesége magasabb részterheléses hatásfok Növelt hatékonyságú kompresszió

63 MPI DC: Főbb összetevők 5 Model 8-28KW BLDC inverteres kompresszor CAREL pco automatika Inverter EC szivattyúk Inverter EC ventilátorok Elektronikus Expanziós Szelep

64 out water temp ( C) MPI DC: működési tartomány air temp ( C) 70 HP envelope Tesztek zajlanak a működési tartomány kiterjesztésére 40 C os külső léghőmérsékletig Air temp ( C) 60 CHILLER envelope out water temp ( C)

65 FOLYADÉKHŰTŐK és HŐSZIVATTYÚK - TARTOZÉKOK PCO WEB folyadékhűtő illesztő Ethernet hálózati csatlakozás közvetlenül soros porton keresztül RS485 (Carel Modbus protokol) kártyával működési státusz (on/off) bekövetkezett és aktív riasztások, hiba resetelés 10 beállítási paraméter naplózása minden adat lekérése web böngészőn vagy FTP-n keresztül Kompatibilis folyadékhűtők: - MPE - MCP, LCP, HiWarm - LCE, LSE - LCC - LEW Fő paraméterek módosítása 20 paraméter adat folyamatos rögzítése (8Mbite) -es hibaüzenet küldése maximum 5 címzettnek a berendezés komplett hálózati és web irányítása (BACnet Ethernet, IP) HTML felületen, saját fejlesztésű szoftverrel vagy épületfelügyeleten keresztül jeleníthető meg

66 Multifunkciós hőszivattyúk teljes hővisszanyeréssel 4 féle típus: levegő-víz, víz-víz kialakításban 6 kw tól 420 kw-ig

67 MULTIFUNKCIÓS KAPCSOLÁSI PÉLDA

68 3-utú szelepes megoldás Hűtőkör: 2 hőcserélő Hidraulikus kör: 3 járatú szelep (berendezésbe építve, vagy külön) 1 rendszer oldali szivattyú 2 nem független hidraulikus kör Előnyök. Egyszerű kivitel Alacsony költség Hátrányok: Nyáron nem lehetséges a hűtési üzem alatt a melegvízkészítés: A berendezésnek hidraulikai oldalon váltania kell. Nincs semmiféle hővisszanyerés

69 MyChiller ACS: jellemző rendszerkialakítás

70 RÉSZLEGES HŐVISSZANYERÉS: több korláttal Hűtő-fűtő rendszer oldal HMV oldal Liquido Liquido + Vapore Vapore Előnyök: Részleges hővisszanyerés Egyszerű kialakítás Költségtakarékos Hátrányok: Nem egész éves a melegvízkészítés lehetősége (csak a hűtési időszak alatt) Csak használati melegvíz készítési üzem külön nem lehetséges

71 Részleges hővisszanyerés A hővisszanyerő hőcserélőjén visszanyerhető hőmennyiség: - a kisebb folyadékhűtő (M..E) sorozaton a hűtési teljesítmény kb. 25 %-a Léghűtéses kültéri folyadékhűtők 4-66 kw MCE 9-39 kw R410A MPE 4-66 kw R410A MFE 5-23 kw kw MCE MPE MFE R410A nagyság hővisszanyerő nettó ára Ft Ft Ft Ft Ft Ft Légcsatornázható léghűtéses folyadékhűtők kw MCC MCC 6-40 kw R407c nagyság hővisszanyerő nettó ára Ft Ft

72 Részleges hővisszanyerés A hővisszanyerő hőcserélőjén visszanyerhető hőmennyiség: - a kisebb folyadékhűtő (M..E) sorozaton a hűtési teljesítmény kb. 25 %-a R410A MPE 35 66,1 kw MEGTÉRÜLÉS GALLETTI MPE T30 T34 T40 T45 Hűtési teljesítmény kw 35,00 39,67 51,40 66,10 30,00 34,05 39,57 44,55 alapgép ára Ft Ft Ft Ft Ft Ft Ft Ft hővisszanyerő ára Ft Ft Ft Ft Ft Ft Ft Ft szivattyú ára: Ft Ft Ft Ft Ft Ft Ft Ft csövezés ára: Ft Ft Ft Ft Ft Ft Ft Ft hővisszanyerő teljesítménye kw 8,75 9,92 12,85 16,53 7,50 8,51 9,89 11,14 hővisszanyerő többletkötsége 14,3% 13,2% 14,2% 13,3% 13,2% 14,0% 12,4% 11,5% Gázbojlernél (15 Ft/kWh) kb. megtérülési idő: üzemóra Megtérülési nap 24 órás üzem esetén

73 Részleges hővisszanyerés A hővisszanyerő hőcserélőjén visszanyerhető hőmennyiség: - a nagyobb folyadékhűtő sorozaton (L E) a hűtési teljesítmény kb. 40 %-a Léghűtéses kültéri folyadékhűtők kw R410A LCE kw R410A LSE kw kw LCE nagyság hővisszanyerő nettó ára kb, eft eft Ft Ft Ft Vízhűtéses folyadékhűtők kw Légcsatornázható léghűtéses folyadékhűtők R410A LEW kw R410A LCC kw

74 OTP LAJOS u. MEGVALÓSÍTÁSI PÉLDA - A hűtőgépek hűtőkörének teljes átalakítása, szabályozás és az automatika, valamint a hidraulikai kör kiegészítésével a télen kidobott hőt az épület fűtésére fordítjuk. - Kondenzátorok elé speciális hűtőköri hőcserélők beépítése, melyek a túlhevítési hőmérsékleten dolgoznak, a levegős kondenzáció minimalizálódik. - A fűtési rendszerből visszatérő víz alacsony hőmérsékletű (kb C-os), így a fűtővizet a kondenzációs hővel kb. 45 C-ra melegítjük - Beruházás nagysága: 12 MFt+Áfa - Éves megtakarítás: 3,5 MFt+Áfa

75 HŰTŐK TELJES HŐVISSZANYERÉSSEL Hűtőkör: Egy kiegészítő hőcserélő (kondenzátor) található a külső levegős hőcserélővel párhuzamos üzemben 3-utú szelep Hidraulikus kör: 2 elválasztott hidraulikus kör Liquido Liquido + Vapore Vapore Előnyök 100% hővisszanyerés hűtős üzemben Hátrányok: Nem egész éves a melegvízkészítés lehetősége (csak a hűtési időszak alatt) Csak használati melegvíz készítési üzem külön nem lehetséges

76 MULTIFUNKCIÓS HŐSZIVATTYÚK TELJES HŐVISSZANYERÉSSEL TELJES HŐVISSZANYERÉS Hogy zajlik? Hűtő-fűtő rendszer oldal HMV Oldal A berendezésnek 3 hőcserélője van: 1. Rendszer oldali hőcserélő: S1 2. HMV oldali hőcserélő: S2 3. Léghűtéses kültéri egység hőcserélője: S3

77 OTP, BABÉR u. - 2 db hűtőgép hűtőkörének teljes átalakításával 320kW max.45 C-os fűtővíz kinyerése - Meglevő fan-coil rendszer fűtési igény kielégítése - Meglévő légkezelők frisslevegő előfűtése - Használati melegvíz részére egy előfűtő hőcserélőn keresztül nyáron is folyamatosan biztosítani lehet a hőhasznosítást. - Az 1200kW-os kazánok nyárra leállíthatók. - Éves megtakarítás: 3,8 MFt MEGVALÓSÍTÁSI PÉLDA

78 HIWARM ÚJ GENERÁCIÓ OSZTOTT RENDSZERŰ MULTIFUNKCIÓS INVERTERES FOLYADÉKHŰTŐ ÉS HŐSZIVATTYÚ

79 MULTIFUNKCIÓS HŐSZIVATTYÚK HI WARM HIWARM FŐBB JELLEMZŐI: Hűtőközeg: R410A Inverteres kompresszor- BLDC (Brushless) Valódi multifunkciós kivitel Kettős irányváltás (víz és hűtőközeg oldal) mindig ellenáramú hőcseréhez 3 készülékméret fedi le a 1 34 kw tartományt Hőszivattyús üzemmód 60 C víz / -10 C külső levegő esetén is Minimum külső hőmérséklet: - 15 C / 55 C fűtővíz mellett Nagy hatékonyságú EC szivattyú egység Könnyű és csendes kültéri egység (légcsatornás kivitelben is) WEB csatlakozási lehetőség (pcoweb) Hidrofil kültéri hőcserélő bevonat Rendszer és HMV oldali hőérzékelő szonda EC motoros kültéri ventilátor (opció)

80 USer User HŰTŐKÖRI FELÉPÍTÉS - ELLENÁRAMÚ HŐCSERE R Chiller R Heat pump

81 Példa működési módra: TÉL fűtés / HMV készítés

82 Példa működési módra: NYÁR hűtés + HMV készítés + párátlanítás

83 HI WARM MŰKÖDÉSI TARTOMÁNY

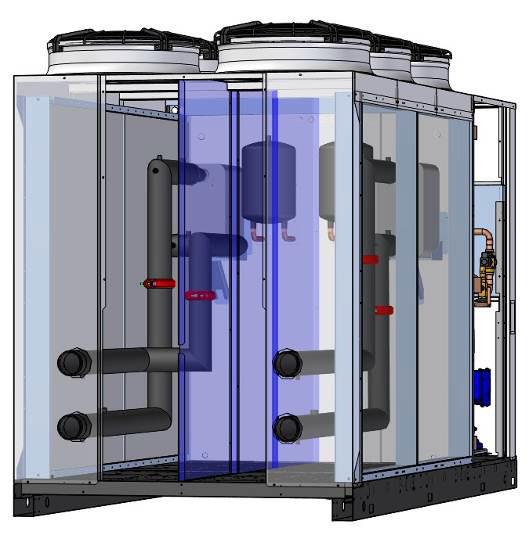

84 MONOBLOKK KIVITEL: LCP SOROZAT HŐSZIVATTYÚ TELJES HŐVISSZANYERÉSSEL Hűtő fűtő víz csatlakozás Használati melegvíz csatlakozás Elválasztó fal a 2 hűtőkör teljes elválasztásához Hűtő fűtő hőcserélő dupla hűtőkörrel Mágnesszelepek az üzemmód váltásokhoz Szívóoldali tartály Használati melegvíz hőcserélő dupla hűtőkörrel DANFOSS R410 A scroll kompresszor

85 LCP alkalmazása Hővisszanyerős 4 csöves fan-coil rendszerek Technológiai teljes hővisszanyerések Nagyobb csarnok épületekhez, kombinál ipari és iroda épületekhez akár MEGLÉVŐ RENDSZER KORSZERŰSTÉSÉHEZ is

86 LCP HŐSZIVATTYÚ TELJES HŐVISSZANYERÉSSEL A 2 teljesen független hűtőkör szimultán működéseket tesz lehetővé: NYÁRON: hűtés + használati melegvíz készítés hővisszanyeréssel: -Mindkét igénynek van elérendő beállított értéke. - Az igény eltérést a léghűtéses kondenzátorok korrigálják TÉLEN: rész fűtés + rész használati melegvíz készítés - maximum 50 %-50%-os arány - ha a HMV igény 50 % feletti, a fűtési köri is HMV készítésre áll át LEOLVASZTÁS: folyamatos üzem mellett Amíg az egyik hűtőkör leolvaszt, a másik kiszolgálja a fűtési igény

87 HŐTÁROLÓ HMV TARTÁLYOK HŐSZIVATTYÚS RENDSZEREKHEZ FRISSVIZES MODULOS TARTÁLY Belül nyers szénacél Lemezes külső hőcserélő ON/off szivattyú és keverőszelep vagy fokozatszabályzott szivattyú Használat során keletkezik a melegvíz, azonnali, átfolyós rendszerben DHW CIRCUIT HEAT EXCHANGER MIXING VALVE DHW Előnyök: Nem kell legionella mentesítés Még hatékonyabb hőcsere-> lecsökken a delta T (2-3 C) A tartály szinte teljesen kiürül ("fecskendő" hatás) Easy to increase the number of plates Könnyen karbantartható Hálózati hidegvíz Hátrányok Magasabb költséggel járó megoldás (hőcserélő+szivattyú) Szivattyú áramfelvétel

88 Köszönöm a figyelmet Columbus Értékesítő Kft. Tóth Attila 06-20/ ta@cklima.hu
