1 RealWin SCADA rendszer installálása, Modbus (master) kommunikáció alapú demo projekt készítése, WEST6100Plus és WEST7170 hőmérsékletszabályozó műszerekkel. TCP/IP kommunikációval működő változat, WEST6100+ (WEST4170+) hőmérsékletszabályozó műszerrel. 2. rész A MODSCAN kommunikáció a WEST6100+ (WEST4170+) hőmérsékletszabályozó műszer felhasználásával valósult meg a minta projektben. Ebben a részben a soros vonalon kommunikáló műszert TCP/IP kommunikációs csatornára irányítjuk át. Feltételezzük, hogy az 1. részben leírtak szerint a RealWin, Modbus driver, valamint a RealView programok MS Windows 2000, XP vagy későbbi változatok alá megfelelően installálva lettek, a telepítő CD-kről. A W jelzésű USB hardverkulcsot most is csatlakoztassuk, mert a programok nélküle nem fognak működni. Feltételezzük továbbá, hogy az 1. rész szerintiek szerint soros vonali, Modbus RTU kommunikációval már megfelelően működik a project. A kommunikáció módosítása TCP/IP alapú Ethernet rendszerhez A WEST6100+ műszer RS485 soros vonali, Modbus protokoll-on működő kommunikációra van felkészítve. A Modbus TCP protokoll használatához egy interfész konverterre van szükség. A tesztprogram elkészítéséhez a MOXA gyártmányú, MGate MB3180 típusú Modbus Gateway-t használtam fel. Az MB3180 as Modbus Gateway alapértelmezett IP címe , valószínűleg ezt át kell állítani. A példában a mi belső hálózati címünk más osztályba tartozik, ezért ezekkel a beállításokkal nem lehetne a Gateway-hez csatlakozni. A számítógép hálózati beállítását kissé módosítani kell, a meglévő IP cím mellé vegyünk fel egy azonos osztályba tartozó IP címet, pl

rész A MODSCAN kommunikáció a WEST6100+ (WEST4170+) hőmérsékletszabályozó műszer felhasználásával valósult meg a minta projektben.

3 Érvényesítsük a módosításokat. Normál esetben nem kell a windows-t újraindítani. Ha mindez megtörtént, csatlakoztassuk az MGate MB3180 konvertert. Ellenőrizzük a hálózat működését, a ping parancs-al. A képernyőképen látható, hogy a Modbus konverter válaszolt. A konverter IP címének megváltoztatásához telepítenünk kell a MOXA termék CD-ről az MGate elnevezésű segédprogramot.

Ellenőrizzük a hálózat működését, a ping parancs-al.

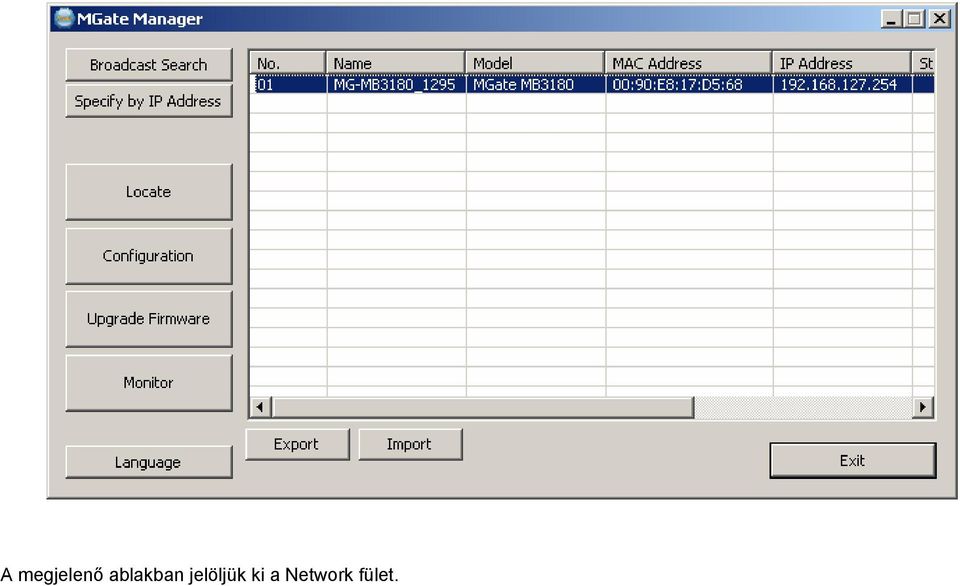

4 A bal oldalon található Specify by IP Address gombot nyomjuk meg, az ablakba írjuk be a Modbus Gateway jelenlegi, alapértelmezett IP címét. Nyomjunk OK t. Ha minden rendben van, a segédprogramnak meg kell találnia a hálózaton a Modbus Gateway eszközt. Jelöljük ki, majd nyomjuk meg a Configuration nevű gombot.

Ha minden rendben van, a segédprogramnak meg kell találnia a hálózaton a

5 A megjelenő ablakban jelöljük ki a Network fület.

6 Javítsuk ki az adatokat a fentiek szerint. Ha az Ön hálózati beállításai esetleg ettől eltérnek, a módosításokat annak megfelelően és értelemszerűen végezze el. Jelen példában, a továbbiakban a es cím helyett a as IP címet fogjuk használni. Természetesen maradhatna a 254 es végződésű cím is, de a SCADA jellemzőit a Telemetry editor segítségével az itt beállított címnek megfelelően kell módosítani. Váltson át a Serial nevű lapra.

el. Jelen példában, a továbbiakban a 192.168.1.254 es cím helyett a 192.168.1.88 as IP címet fogjuk használni.

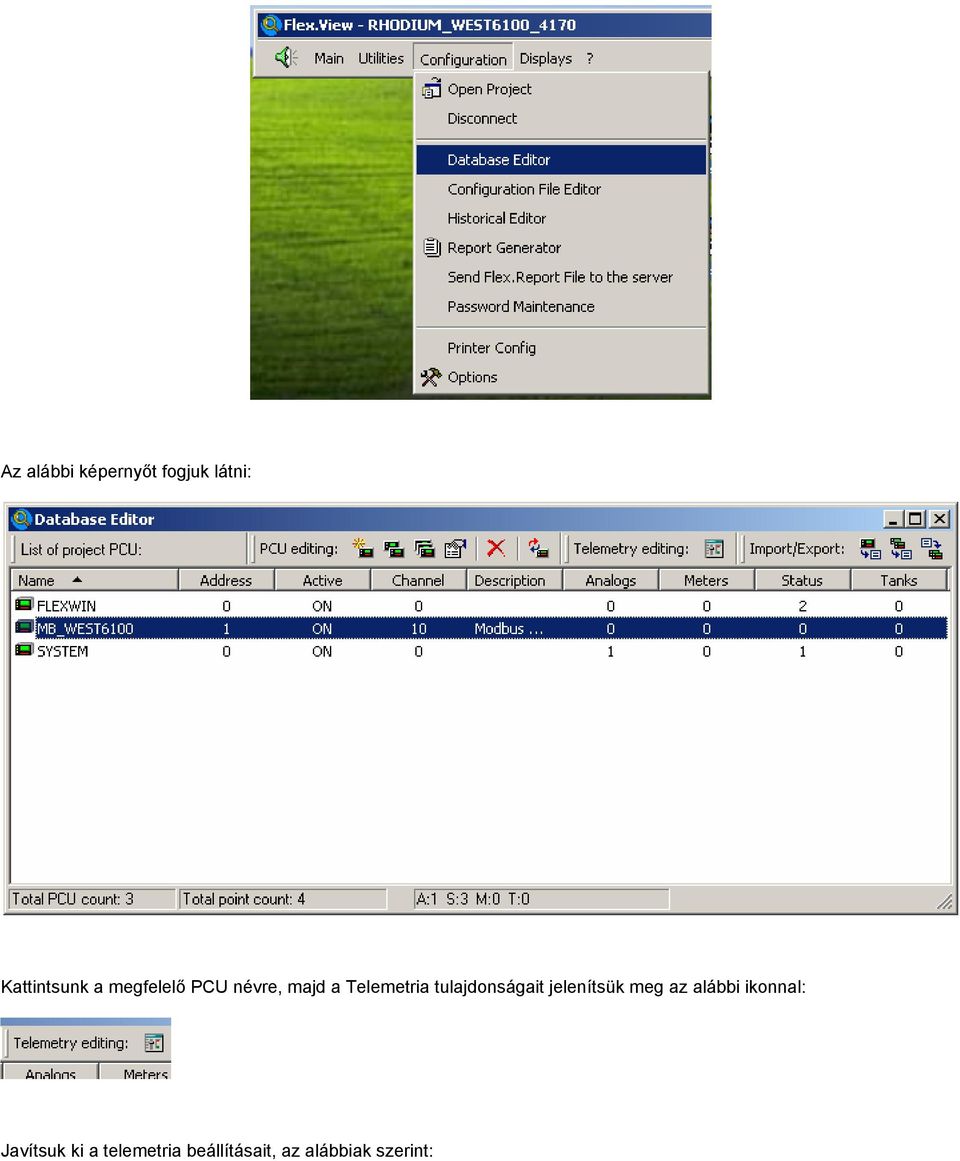

7 A soros port sebességét felgyorsítottam bps -re, ezt a módosítást a WEST6100+ (WEST4170+) műszerben is el kell végezni. Mentsünk az OK gombbal. Ezután a biztos újraindításhoz a Modbus Gateway tápellátását szüntessük meg, majd adjuk rá ismét. A többi módosítást a FlexView ban kell elvégeznünk. Nyissuk meg a Database editort.

Ezután a biztos újraindításhoz a Modbus Gateway tápellátását szüntessük meg, majd

8 Az alábbi képernyőt fogjuk látni: Kattintsunk a megfelelő PCU névre, majd a Telemetria tulajdonságait jelenítsük meg az alábbi ikonnal: Javítsuk ki a telemetria beállításait, az alábbiak szerint:

9 A másik oldalra a PCU nevű fül kiválasztásával juthatunk el:

10 Indítsuk újra a RealWin-t, ezt a Flex.CFE ből is elvégezhetjük: Ha minden beállítás megfelelő volt, a Modbus TCP kommunikációnak hibátlanul üzemelnie kell. A debug ablakban nyomon követhetjük a kommunikáció menetét. Ezt az ablakot a Telemetry editor használata során a Channel oldalon hívhatjuk elő, ha az Enable monitor mode jellemzőt True ra állítjuk be. A debug ablak a RealWin újraindítása után jelenik meg.

üzemelnie kell. A debug ablakban nyomon követhetjük a kommunikáció menetét.

11 A driver ütemezését beállíthatjuk a Telemetria ablak néhány jellemzőjének segítségével. Ezek a - Pause Delay after write (In milli secs), Delay Between scans (In milli secs) értékei. Kovács József RTC Automatika Kft Budapest, Tábornok u. 27. Tel/Fax: Mobil: info@realtimecontrol.hu

Ezek a - Pause Delay after write (In milli secs), Delay Between scans (In milli
