1 Verzió 2.0 Magyar Leica 3D Disto Felhasználói Kézikönyv

2 3D Disto, Bevezetés Bevezetés 2 Vásárlás Gratulálunk a Leica 3D Disto műszer megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági előírásokat, mint a műszer felállítására és működtetésére vonatkozó utasításokat. További információkért forduljon a "12 Biztonsági Előírások" c. fejezethez. A műszer üzembe helyezése előtt figyelmesen olvassa el a Felhasználói Kézikönyvet. Termék azonosítás Az Ön termékének sorozatszáma az adatcímkén van feltüntetve, forduljon az "12.8 FCC Nyilatkozat, Alkalmazható az USA-ban" c. fejezethez. Írja be a sorozatszámot a Kézikönyvbe, és mindig hivatkozzon erre az adatra, amikor kapcsolatba kell lépnie a Leica képviselettel, vagy amikor beregisztrálja azt a Leica MyWorld portálon. Sorozatszám:

3 Jelek Az ebben a Kézikönyvben használt jelölések az alábbiakat jelentik: Típus Veszély Figyelem Vigyázat Leírás Közvetlenül fenyegető veszélyes helyzetet jelöl, amelyet ha nem kerül el, halált vagy súlyos sérülést eredményezhet. Azt a lehetséges veszélyes helyzetet, vagy azt a nem tervezett használatot jelzi, amit ha nem kerül el, halált vagy súlyos sérülést eredményezhet. Azt a lehetséges veszélyes helyzetet, vagy nem tervezett használatot jelzi, amit ha nem kerül el, kisebb vagy közepes sérülést és/vagy érzékelhető anyagi, pénzügyi és környezeti kárt eredményezhet. Fontos előírások, amelyekhez a gyakorlatban ragaszkodni kell, mivel ezek biztosítják a műszer technikailag helyes és hatékony módon való használatát. Védjegyek Windows a Microsoft Corporation bejegyzett védjegye. Minden más védjegy a saját tulajdonosának a birtokában van. 3D Disto, Bevezetés 3

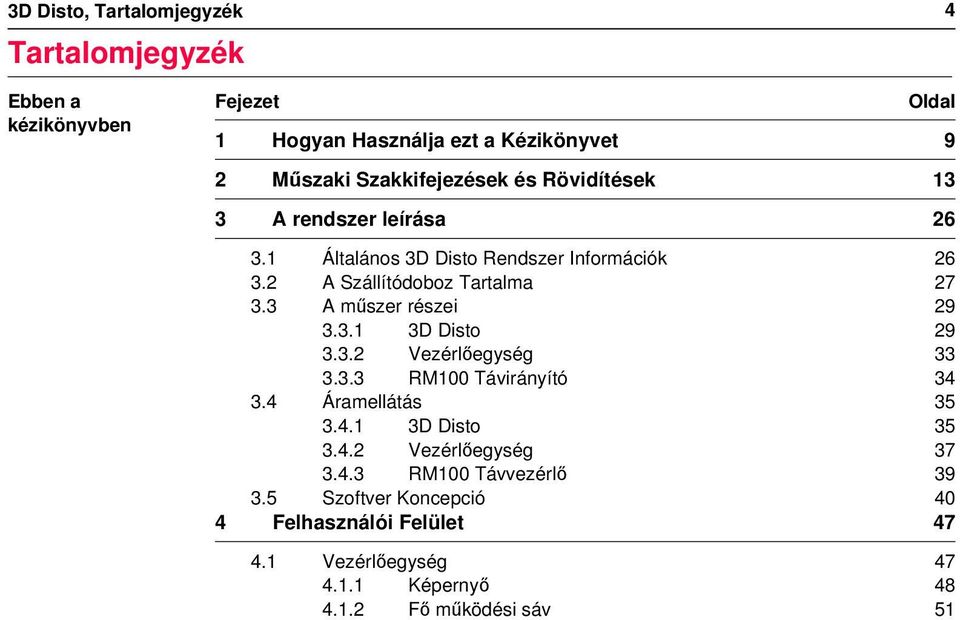

4 3D Disto, Tartalomjegyzék Tartalomjegyzék 4 Ebben a kézikönyvben Fejezet Oldal 1 Hogyan Használja ezt a Kézikönyvet 9 2 Műszaki Szakkifejezések és Rövidítések 13 3 A rendszer leírása Általános 3D Disto Rendszer Információk A Szállítódoboz Tartalma A műszer részei D Disto Vezérlőegység RM100 Távirányító Áramellátás D Disto Vezérlőegység RM100 Távvezérlő Szoftver Koncepció 40 4 Felhasználói Felület Vezérlőegység Képernyő Fő működési sáv 51

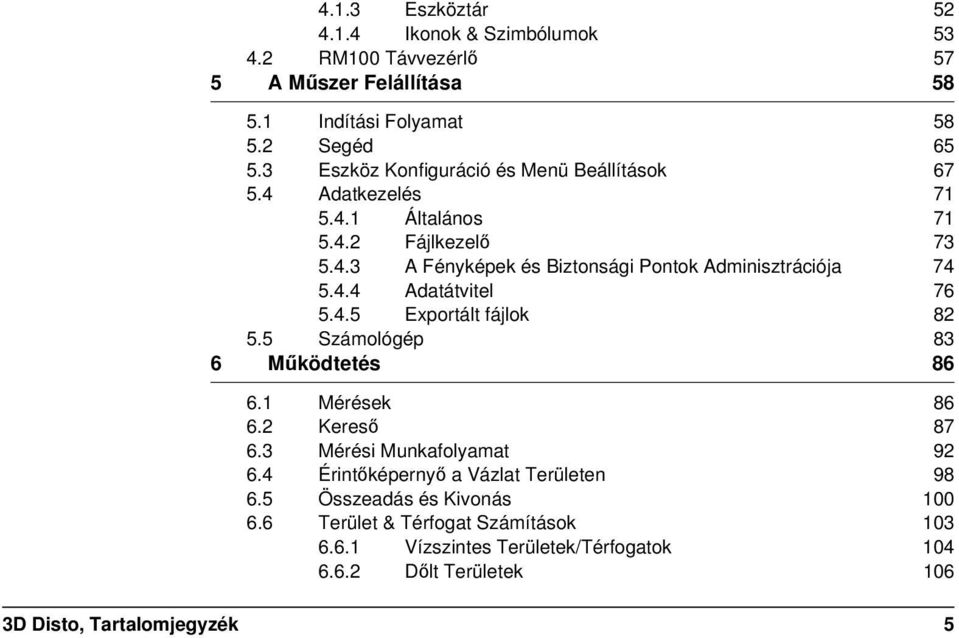

5 4.1.3 Eszköztár Ikonok & Szimbólumok RM100 Távvezérlő 57 5 A Műszer Felállítása Indítási Folyamat Segéd Eszköz Konfiguráció és Menü Beállítások Adatkezelés Általános Fájlkezelő A Fényképek és Biztonsági Pontok Adminisztrációja Adatátvitel Exportált fájlok Számológép 83 6 Működtetés Mérések Kereső Mérési Munkafolyamat Érintőképernyő a Vázlat Területen Összeadás és Kivonás Terület & Térfogat Számítások Vízszintes Területek/Térfogatok Dőlt Területek 106 3D Disto, Tartalomjegyzék 5

6 3D Disto, Tartalomjegyzék 6 7 Szoftver Alkalmazások Áttekintés Eszköz Készlet Kényelmes Vetítés, Kényelmes Irányzás Kényelmes Szintező Méter Jel Magasság Követés Párhuzamos Vonal Helyzet Szoba Szken Kézi Mérés Kibontás Mód CAD eszközök Automatizált Szkennelések Vetítő Munkafolyamat Irányzás és Megvalósítás RM100 Távirányítással Hibaüzenetek Ellenőrzés & Igazítás Áttekintés Szálkereszt külpontosság 172

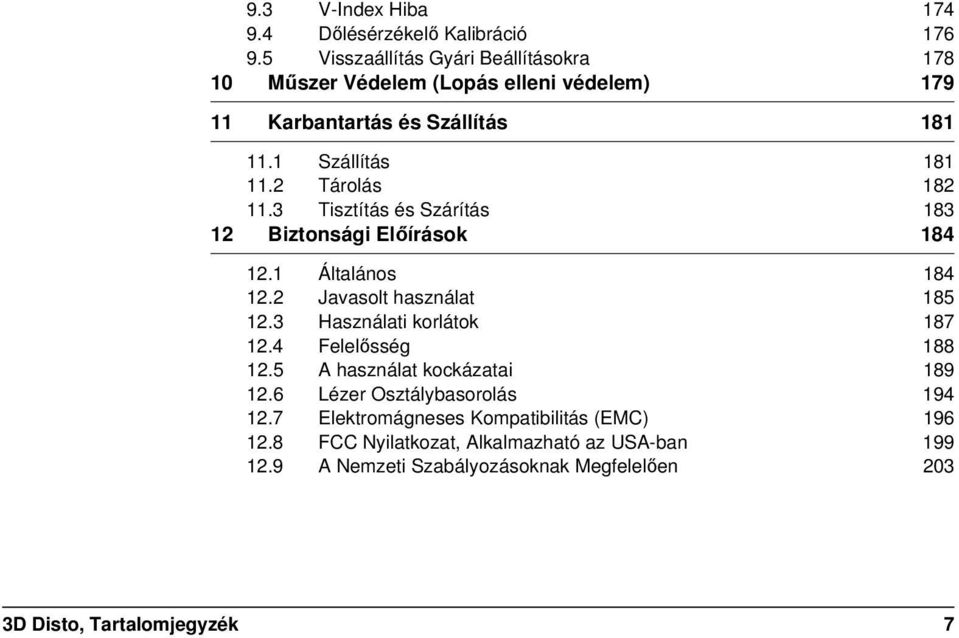

7 9.3 V-Index Hiba Dőlésérzékelő Kalibráció Visszaállítás Gyári Beállításokra Műszer Védelem (Lopás elleni védelem) Karbantartás és Szállítás Szállítás Tárolás Tisztítás és Szárítás Biztonsági Előírások Általános Javasolt használat Használati korlátok Felelősség A használat kockázatai Lézer Osztálybasorolás Elektromágneses Kompatibilitás (EMC) FCC Nyilatkozat, Alkalmazható az USA-ban A Nemzeti Szabályozásoknak Megfelelően 203 3D Disto, Tartalomjegyzék 7

8 3D Disto, Tartalomjegyzék 8 13 Műszaki Adatok Korlátozott Nemzetközi Garancia, Szoftver Licence Megállapodás 210 Névmutató 213

9 1 Hogyan Használja ezt a Kézikönyvet Névmutató Javasoljuk, hogy a műszer felállítása előtt olvassa át ezt a kézikönyvet. A névmutató a kézikönyv végén található. Azok a billentyűk, mezők és képernyőn levő opciók, amelyek önmagukat magyarázzák, nincsenek külön ismertetve. Ennek a kézikönyvnek az érvényessége Rendelkezésre álló dokumentáció Ez a kézikönyv a 3D Disto műszerekhez és szoftver alkalmazásokhoz való. Név 3D Disto Felhasználói Kézikönyv 3D Disto Működtetési Segédlet Biztonsági Kézikönyv Leírás/Formátum Minden olyan információ, ami a műszer alapszintű működtetéséhez szükséges, megtalálható ebben a Kézikönyvben. A műszer áttekintését biztosítja a technikai adatokkal és biztonságos működtetésre vonatkozó utasításokkal együtt. - Szándék szerint egy gyors terepi referencia segédlet. Fontos biztonsági utasításokat közöl a 3D Disto használatára vonatkozóan. 3D Disto, Hogyan Használja ezt a Kézikönyvet 9

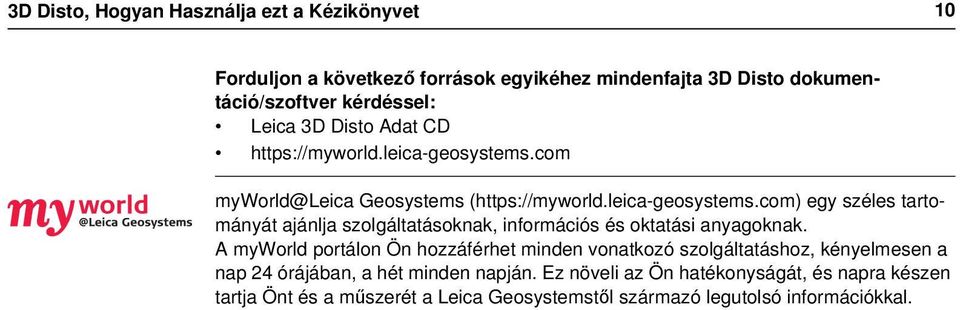

10 3D Disto, Hogyan Használja ezt a Kézikönyvet 10 Forduljon a következő források egyikéhez mindenfajta 3D Disto dokumentáció/szoftver kérdéssel: Leica 3D Disto Adat CD https://myworld.leica-geosystems.com Geosystems (https://myworld.leica-geosystems.com) egy széles tartományát ajánlja szolgáltatásoknak, információs és oktatási anyagoknak. A myworld portálon Ön hozzáférhet minden vonatkozó szolgáltatáshoz, kényelmesen a nap 24 órájában, a hét minden napján. Ez növeli az Ön hatékonyságát, és napra készen tartja Önt és a műszerét a Leica Geosystemstől származó legutolsó információkkal.

11 3D Disto, Hogyan Használja ezt a Kézikönyvet 11

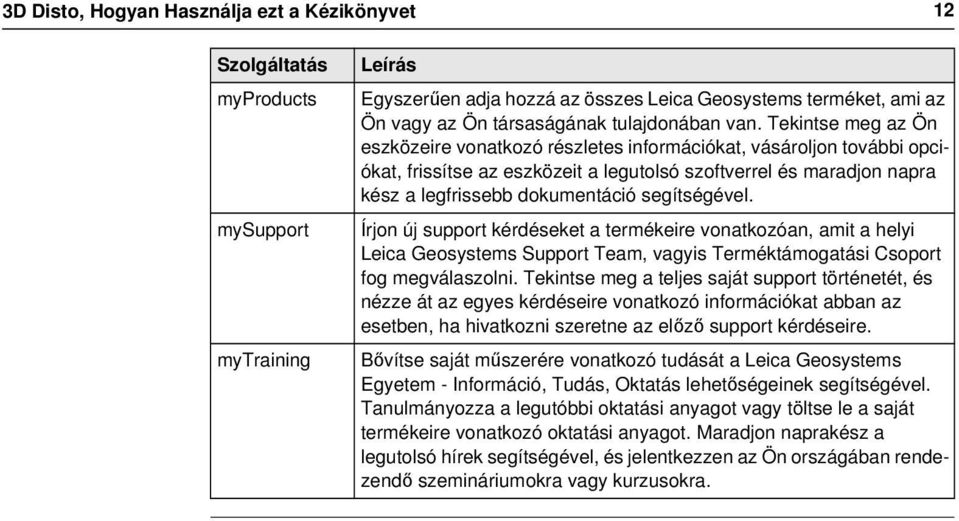

12 3D Disto, Hogyan Használja ezt a Kézikönyvet 12 Szolgáltatás myproducts mysupport mytraining Leírás Egyszerűen adja hozzá az összes Leica Geosystems terméket, ami az Ön vagy az Ön társaságának tulajdonában van. Tekintse meg az Ön eszközeire vonatkozó részletes információkat, vásároljon további opciókat, frissítse az eszközeit a legutolsó szoftverrel és maradjon napra kész a legfrissebb dokumentáció segítségével. Írjon új support kérdéseket a termékeire vonatkozóan, amit a helyi Leica Geosystems Support Team, vagyis Terméktámogatási Csoport fog megválaszolni. Tekintse meg a teljes saját support történetét, és nézze át az egyes kérdéseire vonatkozó információkat abban az esetben, ha hivatkozni szeretne az előző support kérdéseire. Bővítse saját műszerére vonatkozó tudását a Leica Geosystems Egyetem - Információ, Tudás, Oktatás lehetőségeinek segítségével. Tanulmányozza a legutóbbi oktatási anyagot vagy töltse le a saját termékeire vonatkozó oktatási anyagot. Maradjon naprakész a legutolsó hírek segítségével, és jelentkezzen az Ön országában rendezendő szemináriumokra vagy kurzusokra.

13 2 Műszaki Szakkifejezések és Rövidítések Irányvonal 3D Disto_013 a b c a) Irányvonal b) Fekvőtengely, a műszer vízszintes forgástengelye c) Állótengely, a műszer függőleges forgástengelye Az irányvonalnak, lézersugárnak és a szálkeresztnek egybe kell esnie. További információkért forduljon a "9 Ellenőrzés & Igazítás" c. fejezethez. Vízszintes szög a 3D Disto_015 a) Vízszintes szög: [ ] vagy [gon] 3D Disto, Műszaki Szakkifejezések és Rövidítések 13

14 3D Disto, Műszaki Szakkifejezések és Rövidítések 14 Magassági szög a Beállítás: Horizont = 0 3D Disto_016 a) Magassági szög: [ ], [gon], [1:n] vagy [%] a Beállítás: Horizont = 90 /100gon 3D Disto_017 a) Vízszintes szög: [ ] vagy [gon]

15 Távolságok a 3D Disto_018 a) Merőleges távolság a b 3D Disto_019 c a) Távolság ellenőrzés b) Függőleges távolság = magasságkülönbség c) Vízszintes távolság 3D Disto, Műszaki Szakkifejezések és Rövidítések 15

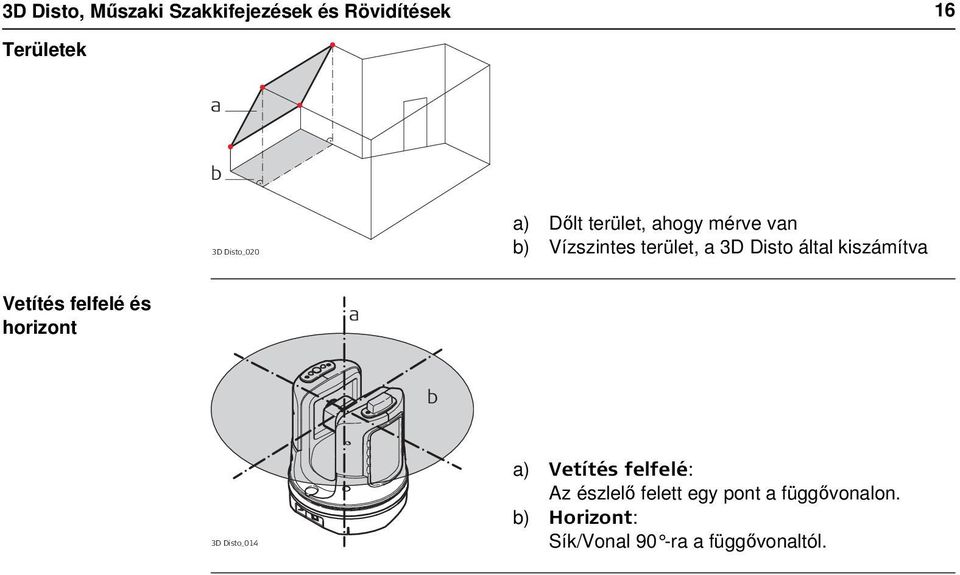

16 3D Disto, Műszaki Szakkifejezések és Rövidítések 16 Területek a b 3D Disto_020 a) Dőlt terület, ahogy mérve van b) Vízszintes terület, a 3D Disto által kiszámítva Vetítés felfelé és horizont a b 3D Disto_014 a) Vetítés felfelé: Az észlelő felett egy pont a függővonalon. b) Horizont: Sík/Vonal 90 -ra a függővonaltól.

17 Referenciák a 3D Disto_ a) Referencia magasság: Egy szint, amire minden magasság vonatkozik. a D Disto_022 a) Referencia pont: Egy pont, amire minden méret és pozíció vonatkozik. 3D Disto, Műszaki Szakkifejezések és Rövidítések 17

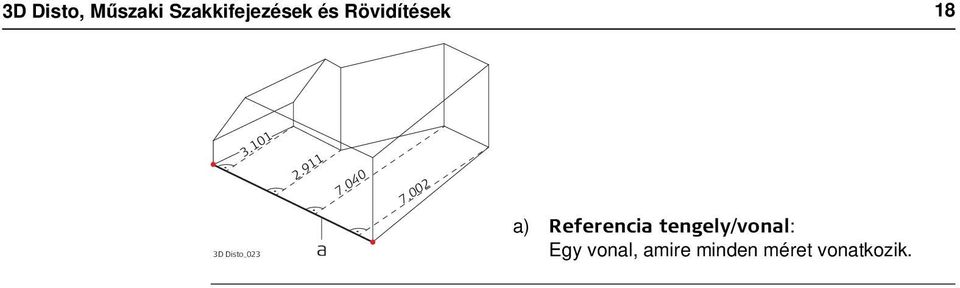

18 3D Disto, Műszaki Szakkifejezések és Rövidítések D Disto_ a a) Referencia tengely/vonal: Egy vonal, amire minden méret vonatkozik.

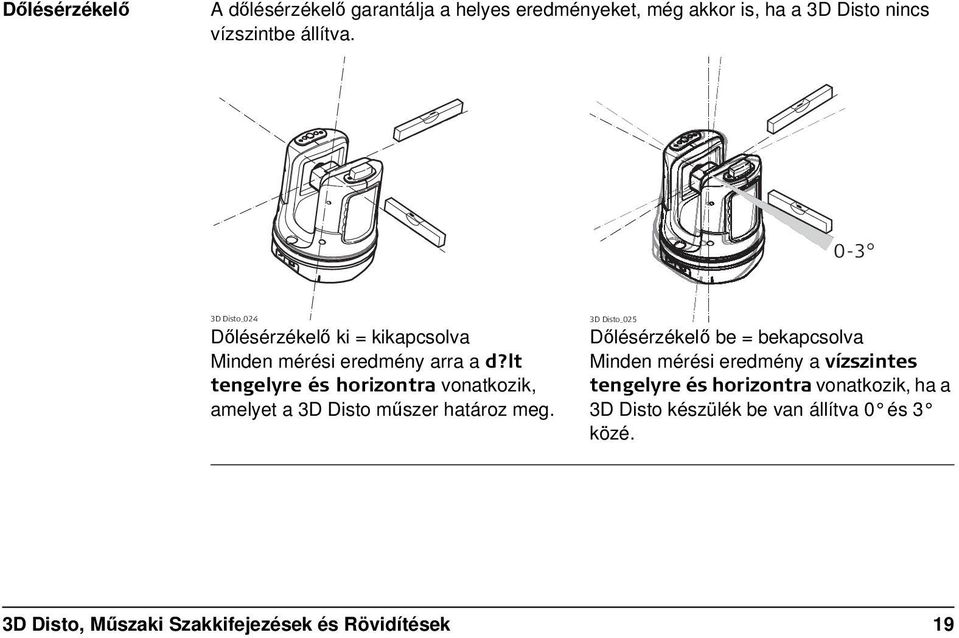

19 Dőlésérzékelő A dőlésérzékelő garantálja a helyes eredményeket, még akkor is, ha a 3D Disto nincs vízszintbe állítva D Disto_024 Dőlésérzékelő ki = kikapcsolva Minden mérési eredmény arra a d?lt tengelyre és horizontra vonatkozik, amelyet a 3D Disto műszer határoz meg. 3D Disto_025 Dőlésérzékelő be = bekapcsolva Minden mérési eredmény a vízszintes tengelyre és horizontra vonatkozik, ha a 3D Disto készülék be van állítva 0 és 3 közé. 3D Disto, Műszaki Szakkifejezések és Rövidítések 19

20 3D Disto, Műszaki Szakkifejezések és Rövidítések 20 Kereső és szálkereszt A Kereső egy beépített kamera, amelyik megmutatja a célpontot a Vezérlőegység kijelzőjén. A Szálkereszt egy irányzási segítség, ami megjelenik a Keresőben a Vezérlőegységen. S_3D Disto_002 a b a) Kereső b) Szálkereszt

21 Biztonsági Pontok A Biztonsági Pontok kapcsolják a méréseket egy koordináta-rendszerhez. Ezek a referencia pontok teszik lehetővé a 3D Disto helyzetének megváltoztatását vagy a mérés folytatását egy későbbi időpontban, így az összes mérés tökéletesen fog illeszkedni egymáshoz. 1. Feliratozzon és helyezzen el három-öt öntapadó céltáblát a falra, mennyezetre vagy padlóra körben a munkaterületen. 2. Mérje ezeket a céltáblákat és mentse el őket, mint Biztonsági Pontokat. 3D Disto_ Mozdítsa el a 3D Disto műszert vagy állítsa fel "bárhol" egy későbbi időpontban. 4. Mérje meg a Biztonsági Pontokat újra. A 3D Disto újrapozícionálja magát, és a mérés folytatható. 3D Disto_027 További információkért forduljon a "7.3 Helyzet" c. fejezethez. 3D Disto, Műszaki Szakkifejezések és Rövidítések 21

22 3D Disto, Műszaki Szakkifejezések és Rövidítések 22 Koordináták A koordináták leírják egy pont pozícióját a két- vagy háromdimenziós térben. b a 3D Disto_028 m/ft a) Kétdimenziós koordináták b) Háromdimenziós koordináták

23 Mérés A mérési eredmények továbbíthatók egy csatlakoztatott PC-re vagy USB stick-re utófeldolgozás céljából. CAD 3D Disto_045 3D Disto, Műszaki Szakkifejezések és Rövidítések 23

24 3D Disto, Műszaki Szakkifejezések és Rövidítések 24 Kitűzés vagy vetítés Terv adatok DXF és közönséges táblázat formátumokban beimportálhatók és felhasználhatók a megfelelő pontok vagy hálózatok kitűzésére. CAD 3D Disto_046 A lézer távolságmérő (LDM) A lézer távolságmérő (LDM) meghatározza a távolságokat egy látható vörös lézersugár segítségével. Kalibráció A kalibráció egy munkafolyamat a műszer pontosságának ellenőrzésére és igazítására. További információkért forduljon a "9 Ellenőrzés & Igazítás" c. fejezethez.

25 Vonalzó a külpontokhoz A külpontokhoz való vonalzó egy tartozék az elérhetetlen vagy rejtett pontok méréséhez? a 3D Disto_035 a) Vonalzó a külpontokhoz 3D Disto, Műszaki Szakkifejezések és Rövidítések 25

26 3D Disto, A rendszer leírása 3 A rendszer leírása 3.1 Általános 3D Disto Rendszer Információk 26 Általános információk A Leica Geosystems 3D Disto egy háromdimenziós mérési és vetítési rendszer, ami a szobában egy felállítási helyről való pontmérésre való, és amelyik 3D adatokat állít elő készen a további felhasználásra vagy utófeldolgozásra. 3D Disto_001 a b c d a) 3D Disto b) USB Kábel c) Vezérlőegység d) RM100 Távirányító 3D Disto a Vezérlőegységgel működtethető. Bizonyos funkciók az RM100 Távirányítóval is végrehajtathatók.

27 3.2 A Szállítódoboz Tartalma A szállítódoboz tartalma, 1. rész a 2 részből 3D Disto_002 d a b c e f g h a) 3D Disto beépített SD WLAN kártyával b) USB csatlakozó kábel a 3D Disto Vezérlőegységhez Tápkábel a 3D Disto Vezérlőegységhez Micro-USB kábel a PC-hez c) Adat CD Biztonsági Utasítások Kézikönyv, 3D Disto Gyors Útmutató, CE & Gyártó Tanúsítvány, USB Stick d) Országspecifikus kábelek a 3D Disto áramellátásához e) Céltáblák, öntapadósak, 50 darab egy csomagban f) RM100 Távvezérlő g) Vezérlőegység áramellátás h) Országspecifikus adapter csatlakozók a Vezérlőegység áramellátásához 3D Disto, A rendszer leírása 27

28 3D Disto, A rendszer leírása 28 A szállítódoboz tartalma, 2. rész a 2 részből i 3D Disto_003 j k i) Vonalzó a külpontokhoz j) 3D Disto Áramellátás k) Vezérlőegység stílus tollal, műszerláb akasztóval és hordszíjjal

29 3.3 A műszer részei D Disto Műszer alkotóelem, motoros rész a b c c d e c f 3D Disto_004 g a) LED-ek a 3D Disto státuszához b) BE/KI gomb c) Markolatok a műszer tartásához d) Infravörös (IR) interface e) WLAN interface f) Lézer távmérő Keresővel g) Szelencés libella 3D Disto, A rendszer leírása 29

30 3D Disto, A rendszer leírása 30 Műszer alkotóelem, akkumulátor csatlakozó aljzat 3D Disto_005 a b c d e f b a) Műszerállvány menet 5/8 b) 90 jelzés c) Áramellátás csatlakozó a 3D Disto műszerhez d) LED az akkumulátor státuszhoz e) Adat kábel csatlakozó f) Áramellátás csatlakozó a Vezérlőegységhez A gombok és LED-ek leírása Gomb/LED-ek BE/KI gomb Leírás Gomb a műszer BE vagy KIkapcsolásához. A műszer 15 perc után KIkapcsol, ha nincs csatlakoztatva a Vezérlőegységhez vagy egy PC-hez.

31 Gomb/LED-ek LED-ek a 3D Disto státuszához LED az akkumulátor státuszhoz Leírás A zöld és narancs LED-ek folyamatosan világítanak: A 3D Disto épp boot-ol. A narancs LED villog: Az önbeállási folyamat épp fut vagy a dőlés > 3. A zöld LED villog: A 3D Disto készen áll a mérésre. A dőlésérzékelő be van kapcsolva. Narancs LED folyamatosan világít: Hiba lépett fel. További információkért forduljon a "8 Hibaüzenetek" c. fejezethez. Zöld és narancs LED-ek folyamatosan világítanak: nyomja meg a BE gombot a műszer újraindításához. Csak szakembereknek: Dőlésérzékelő ki A zöld LED egyszer; a narancs LED háromszor felvillan. Ha a műszer be van kapcsolva és csatlakoztatva van a töltőhöz: Zöld LED felvillan 1x: Akku töltés 25 %-ig. Zöld LED felvillan 2x: Akku töltés 50 %-ig. Zöld LED felvillan 3x: Akku töltés 75 %-ig. Zöld LED világít: Akku teljesen feltöltve. 3D Disto, A rendszer leírása 31

32 3D Disto, A rendszer leírása 32 Gomb/LED-ek Leírás LDM Lézer KI: Kereső KI van kapcsolva, vagy a 3D Disto automatikusan céloz. BE: Kereső BE van kapcsolva; vagy a felhasználó irányoz a Távirányítóval. Villog: a vetített pont precíz pozíciójának jelzéséhez.

33 3.3.2 Vezérlőegység Vezérlőegység alkotóelemek a b c d e 3D Disto_006 f g h a) BE/KI gomb b) Stílus toll c) Kijelző, 4.8" érintőképernyő d) Áramellátás csatlakozó e) USB Port, A típus f) Műszerállvány akasztó, bővíthető g) Kézi szíj h) Micro-USB port, Micro-B típus 3D Disto, A rendszer leírása 33

34 3D Disto, A rendszer leírása RM100 Távirányító 34 Távirányító alkotóelemek a b c d e 3D Disto_007 RM100 a) Kulcs karika b) Akkumulátor kamra c) Táv gomb d) Navigációs gombok: Fel/le/jobb/bal e) Vezérlő LED

35 3.4 Áramellátás D Disto 3D Disto Áramellátás A műszer áramellátása biztosítható belsőleg vagy külsőleg: Belső: az akkumulátor csatlakozó aljzaton keresztül, ki-nem-vehető Li-Ion akkumulátorokkal, 14.4 V, 63 Wh. Külső: Áramellátás a 3D Disto műszerhez csatlakoztatott kábelen keresztül, országspecifikus csatlakozóval a világszéles használathoz. Bemenet: V AC, 50/60 Hz. Kimenet: 24 V DC, 2.5 A. Hossz 1.80 m. a 3D Disto_008 b a) Akku csatlakozó aljzat b) Áramellátás csatlakozó 3D Disto, A rendszer leírása 35

36 3D Disto, A rendszer leírása Csak a Leica Geosystems felhatalmazott szervízei jogosultak az akkumulátor csatlakozó aljzat cseréjére. 36

37 3.4.2 Vezérlőegység Vezérlőegység áramellátás A Vezérlőegység áramellátása biztosítható belsőleg vagy külsőleg: Belső: ki-nem-vehető Lithium polimer akkumulátor, 2500 mah, 3.7 V DC. A Vezérlőegység kijelzője kikapcsol 15 perc után, hogy energiát takarítson meg az inaktív periódusok alatt. Külső: a 3D Disto_009 a) Tápkábel a 3D Disto műszerből b) Áramellátás hálózatból AC/DC adapterrel Áramellátás AC/DC adapterrel. EU, US, UK és AUS adapter csatlakozók rendelhetők. Bemenet: V AC, 50/60 Hz. Kimenet: 5.2 V DC, 2000 ma. Kábelhossz 1.50 m. A Vezérlőegység bekapcsol a tápkábel adapter csatlakoztatásakor. 3D Disto, A rendszer leírása 37 b

38 3D Disto, A rendszer leírása 38 Áramellátás a 3D Disto műszerből kábelen keresztül: > 5 V, 2.5 A, hossz 2.00 m. A Vezérlőegység csak akkor tölthető, ha a 3D Disto 25%-nál jobban fel van töltve.

39 3.4.3 RM100 Távvezérlő RM100 Távirányító áramellátás Az RM100 fel van szerelve egy db AA alkáli akkumulátorral, 1.5 V. 3D Disto_ Tolja az akkumulátor fedelet a nyíl irányába az akkumulátor kamra nyitásához. 2. Cserélje ki az akkumulátort és helyezze vissza az akkumulátor fedelet. 3D Disto, A rendszer leírása 39

40 3D Disto, A rendszer leírása Szoftver Koncepció 3D Disto rendszer szoftver A 3D Disto szoftver magában foglalja a műszer központi funkcióit: Több nyelv is be van építve ebbe a szoftverbe. A kedvelt működési nyelvet ki lehet választani az első beállítás alkalmával vagy a Beállítás menüben. A műszernek van egy újraindítási funkciója arra az esetre, ha nem működne megfelelően. A Vezérlőegység újraindításához nyomja le a gombot tíz másodpercre. A szoftver alapértelmezett értékeire való visszaállításhoz menjen a Menü ponthoz, nyomja meg a Beállítások és az Alapértékek visszaállítása lehetőséget. A 3D Disto újraindításához nyomja le a gombot öt másodpercre. Alkalmazás programok Számos alkalmazás program áll rendelkezésre a műszerhez, segítséget jelentő felugró ablakokkal támogatottan vezeti keresztül a felhasználót a munkafolyamatokon. Ezek az alkalmazások kipróbálhatók Demo módban vagy license kulcsokkal aktiválhatók.

41 Demo mód A rendelkezésre álló alkalmazás programok tesztelhetők a Demo mód aktiválásával. Ez teljes szoftver teljesítményt biztosít 40 munkaórán keresztül. Egy felugró ablak emlékezteti a felhasználót, amikor a Demo mód lejár. Az alkalmazás programok Demo módban való engedélyezéséhez a következő lépéseket kell végrehajtani: 1. Nyomja meg a Menü» Alkalmazás» Demo lehetőségeket. 2. Az összes alkalmazás program ki lesz listázva a Menüben, és egy jellel lesz megjelölve, amíg a Demo mód ki nem fut. Testre szabott alkalmazás programok Testre szabott szoftver, különösen a felhasználó kívánságainak megfelelően, kialakíthatók egy harmadik-féle szoftver fejlesztői környezet használatával. További információk kívánságra rendelkezésre állnak a Leica Geosystems képviselőjénél. 3D Disto, A rendszer leírása 41

42 3D Disto, A rendszer leírása 42 Szoftver alkalmazás licenszelés és aktiválás Az alkalmazás programok aktiválhatók a Demo mód elindításával vagy a license kulcs bevitelével, ez utóbbi történhet az alábbi módszerek egyikének használatával: Szinkronizáció a MyWorld honlappal a oldalon: 1. Nyomja le a gombot és csatlakoztassa a Vezérlőegységet a PC-hez egy Micro-USB kábellel. A Vezérlőegység úgy lesz elérhető a PC-n, mint egy kivehető meghajtó. 3D Disto_ Ha a Vezérlőegység nem ismeri fel a PC csatlakozást automatikusan, nyomja meg a lehetőséget, vagy csatlakozzon a Menü beállításokban. 3. Ha a kapcsolat működik, indítsa el az Internet böngészőt, és menjen a MyWorld honlapra. Regisztrálja a saját eszközét a termékszámának a beírásával, ami az adatcímkén található a lézer távmérő alatt. Forduljon a "Címkézés 3D Disto" szakaszhoz a 201 oldalon. 4. Válassza ki a MyProduct oldalt és nyomja meg a download key (kulcs letöltés) lehetőséget a licensek letöltéséhez. 5. Egy Windows felugró ablak a license kulcs fájl mentését ajánlja fel. Mentse a fájlt a Licence mappába a saját Vezérlőegységén.

43 Változatok a 3D Disto Windows Szoftverben 1. Telepítse a 3D Disto szoftvert a saját PC-re. 2. Indítsa el az Internet böngészőt, és menjen a MyWorld honlapra. Regisztrálja a saját eszközét a termékszám bevitelével. 3. Válassza ki a MyProduct oldalt és nyomja meg a letöltés gombot a licensekhez. 4. Mentse a license kulcs fájlt a Licence mappába a Saját Dokumentumok\Leica Geosystems\3D Disto könyvtárba. 3D Disto, A rendszer leírása 43

44 3D Disto, A rendszer leírása 44 A licence kulcs kézi bevitele: 1. Nyomja meg a lehetőséget, és menjen a Menü» Eszköz» Szoftver» License menühöz. 2. Vigye be a kulcsot, amit a MyWorld weboldalon szerzett, és nyomja meg az OK gombot. Az aktivált alkalmazás programok elérhetőek az Alkalmazás menüben.

45 Szoftver frissítés 1. Nyomja le a gombot és csatlakoztassa a Vezérlőegységet a PC-hez egy Micro-USB kábellel. Bizonyosodjon 3D Disto_011 meg a szoftver frissítés elindítása előtt, hogy a Vezérlőegység akkumulátora teljesen fel van töltve, hogy elkerülje az adatvesztést. Ne csatlakozzon le a PC-ről, amíg a letöltés be nem fejeződik. Kérjük, hogy mentse le és exportálja a mérési adatait a szoftver frissítés elindítása előtt. 2. Ha a Vezérlőegység nem ismeri fel a PC csatlakozást automatikusan, nyomja meg a lehetőséget, vagy csatlakozzon a Menü beállításokban. 3. Ha a kapcsolat működik, indítsa el az Internet böngészőt, és menjen a MyWorld honlapra. Regisztrálja a saját eszközét a termékszám bevitelével. 4. Menjen a MyProduct oldalra, és válassza ki a Software fület és nyomja meg a Software Update gombot. A MyWorld automatikusan leellenőrzi a firmware verziót a Vezérlőegységen, és megkezdi a letöltést abban az esetben, ha frissítés szükséges. A folyamatot lépésről lépésre varázsló segít végrehajtani. 5. Csatlakoztassa le a Vezérlőegységet a PC-ről és indítsa el a telepítést a Menü» Eszköz» Szoftver» Frissítés menüpontban. 3D Disto, A rendszer leírása 45

46 3D Disto, A rendszer leírása 46 Változatok a 3D Disto Windows Szoftverben 1. Indítsa el az Internet böngészőt, és menjen a MyWorld honlapra. Regisztrálja a saját eszközét a termékszám bevitelével. 2. Válassza ki a MyProduct oldalt, és válassza az utolsó szoftver verziót majd nyomja meg a Download gombot. 3. Mentse a fájlt az Update mappába a My Documents\Leica Geosystems\3D Disto könyvtárban, és indítsa el a telepítést a Menü\Eszköz\Szoftver, Frissítés menüpontban.

47 4 Felhasználói Felület 4.1 Vezérlőegység Felhasználói bevitel A 4.8" érintőképernyő kijelzője a fő vezérlő eszköz a 3D Disto készülékhez. Felhasználható a különféle alkalmazások és menük közötti navigálásra ugyanúgy, mint a 3D Disto vezérlésére. Bizonyos funkciók az RM100 Távirányítóval is végrehajtathatók. A Leica Geosystems javasolja a szállított stílus toll használatát az érintőképernyőn. 3D Disto, Felhasználói Felület 47

48 3D Disto, Felhasználói Felület Képernyő Minden bemutatott képernyőkép példa. A helyi szoftver verziók eltérhetnek a normál változattól. Képernyő a b c S_3D Disto_001 d e f g h a) Eredmény ablak az eredmény választó gombbal b) Címsor a Home billentyűvel c) Eszköztár d) A 3D Disto pozíciója e) Vázlat terület/kereső f) Állapotsor g) Zoom funkció és méretarány h) Fő működési sáv

49 Leírás Elem Címsor Fő működési sáv Leírás Megmutatja a futó alkalmazást. elmenti és bezárja a fájlokat vagy futó alkalmazásokat. kikapcsolja a Vezérlőegységet. Tartalmazza a következő gombokat Menü, Táv, és Keres?. Ezek a gombok minden alkalmazásban jelen vannak. Vázlat terület, Kijelzi a mért pontokat, vonalakat és területeket és a 3D Disto váltakozva a Keresővezetben vagy elölnézetben. helyes pozícióját a mért pontokhoz viszonyítva - vagy felülné- Kereső, váltakozva A 3D Disto élő video képét mutatja távol levő célpontok pontos a Vázlat területtel irányzásához, egészen 50 m-ig, és képek készítéséhez. Eredmények ablak Minden eredményt megjelenít, mint távolság, magasság, rézsű, terület, szög együtt a megfelelően kiválasztott eredmény gombbal, például. Használja ezt a gombot az eredmény típusok közötti átváltáshoz. Egy koppintás az eredményeken megnyitja a számológépet. 3D Disto, Felhasználói Felület 49

50 3D Disto, Felhasználói Felület Elem Eszköztár Állapotsor Homokóra Leírás Tartalmazza az alkalmazás-specifikus eszközök gombjait. Kijelzi a méretarány/zoom, kapcsolatok, akkumulátorok, idő, futó funkció mód, segítő támogatás státuszát. Abban az esetben tűnik fel, ha egy folyamat éppen fut. Például amíg az önbeállás, mérés, adatok mentése és exportálása történik. Nincs lehetséges parancsgomb, kivéve a törlési folyamatnál. 50

51 4.1.2 Fő működési sáv A fő működési sáv leírása Billentyű Leírás Megnyitja a menüt az alkalmazások indításához vagy a beállítások megadásához. Elindítja a pontok mérését vagy kitűzését. Megnyitja, bezárja és zárolja a Keresőt. 3D Disto, Felhasználói Felület 51

52 3D Disto, Felhasználói Felület Eszköztár 52 Az Eszköztár leírása Billentyű Leírás Billentyű Leírás Összeadás Átvált az Eszköztárak között Kivonás Eredményt generál vagy bezárja a poligonokat Egy ponttal visszamegy Elindítja a terület vagy térfogat módot Visszavonja vagy újra végrehajtja az utolsó parancsot Törlési funkciók Egy ponttal előremegy

53 4.1.4 Ikonok & Szimbólumok Közös szimbólumok az állapotsorban Ikon Leírás Jelzi a maradék akkumulátor kapacitást a Vezérlőegységnél. Jelzi a maradék akkumulátor kapacitást a 3D Disto műszernél. Jelzi az USB kapcsolatot a Vezérlőegység és a 3D Disto műszer között. Vázlat terület méretaránya és gomb a zoom szint változtatásához. Jelzi a Kereső zoom szintjét/nagyítását. Jelzi, hogy a Vezérlőegység egy áramforráshoz van-e csatlakoztatva vagy a 3D Disto látja el árammal. Jelzi, hogy a 3D Disto egy áramforráshoz van csatlakoztatva. Jelzi, hogy a WLAN kapcsolat működik. Jelzi, hogy a dőlésérzékelő ki van kapcsolva. 3D Disto, Felhasználói Felület 53

54 3D Disto, Felhasználói Felület 54 Különféle szimbólumok az eredmények ablakban Ikon Leírás Vízszintes távolság Távolság ellenőrzés Magasság, magasság-különbség Bal szög Jobb szög Dőlés határ Vízszintes/dőlt terület Vízszintes/dőlt terület kerülete Térfogat magasság/dőlt térfogat magasság Térfogat/dőlt térfogat

55 Szoba Szken eredmény szimbólumok Ikon Leírás Kör méret Pont magasság Kör kerület Átmérő Szken terület Szken kerület Szken térfogat Vetítő eredmény szimbólum Ikon Leírás Távolság a pont és a sík között. 3D Disto, Felhasználói Felület 55

56 3D Disto, Felhasználói Felület 56 Eszköz Készlet eredmény szimbólumok Ikon Leírás Egy pont merőleges távolsága a referencia vonalhoz képest. Távolság a referencia vonal kezdőpontjától a merőleges talppontjáig. 3D Disto_052 3D Disto_053

57 4.2 RM100 Távvezérlő Leírás Az RM100 Távirányító (IR) öt gombbal rendelkezik, amelyek lehetővé teszik a 3D Disto forgatását és egy távolság megmérését vagy egy pont vetítésének végrehajtását a futó alkalmazás programtól függően. Az RM100 Távirányító nem támogatja az Eszköz Készlet alkalmazásokat. Irányzási folyamat 1. Durva irányzás: tartsa a / / / gombokat, és a 3D Disto addig fordul, amíg a gomb lenyomva van. 2. Finom irányzás: rövid koppintás a / / / gombokon kis egyéni lépésekkel forgatja el a 3D Disto műszert. 3. Mérés: Nyomja meg a gombot. A vörös LED az RM100 Távirányító tetején villogni fog minden alkalommal, ha egy gomb lenyomásra kerül, jelezve a távoli adást a 3D Disto felé. 3D Disto, Felhasználói Felület 57

58 3D Disto, A Műszer Felállítása 5 A Műszer Felállítása 5.1 Indítási Folyamat Töltés / első használat Minden akkumulátorhoz Az első használat előtt az akkumulátort teljesen fel kell tölteni, mert az akkumulátor szállítása az akkumulátor lehető legalacsonyabb energiaszintjén történik. Töltéskor a környezet megengedett hőmérsékleti tartománya 0 C és +40 C/+32 F és +104 F között van. Az optimális töltés érdekében, ha lehetséges, alacsony hőmérsékletű környezetben javasolt végezni a töltést +10 C és +20 C/+50 F és +68 F között. Természetes, hogy töltéskor az akkumulátor felmelegszik. A Leica Geosystems által javasolt töltőket használva, nem lehetséges az akkumulátorok töltése túl magas hőmérsékleten. Li-lon akkumulátorok esetén Új akkumulátoroknál, vagy sokáig tárolt (> három hónap) akkumulátorok esetén, hatásos egy teljes feltöltési/kisütési ciklusnak alávetni őket, máskülönben esetleg károsodhatnak. A Li-Ion akkumulátoroknál egyetlen kisütési és töltési ciklus elegendő. Javasoljuk, hogy a folyamatot hajtsa végre, amint a töltőn vagy egy Leica Geosystems terméken kijelzett akkumulátor kapacitás jelentősen eltér a rendelkezésre álló valóságos akkumulátor kapacitástól. 58

59 Üzemeltetés / kisütés Az akkumulátorok -10 C és +50 C/14 F és +122 F között működtethetők. Alacsony működési hőmérséklet lecsökkenti a kitermelhető teljesítményt; nagyon magas működési hőmérséklet lecsökkenti az akkumulátor élettartamát. Kisütési hőmérséklet -10 C és +50 C/14 F és +122 F között. Figyelem Az akkumulátorok behelyezése és eltávolítása Más típusú akkumulátor használata vagy az akkumulátor csatlakozó aljzatának eltávolítása a 3D Disto eszközről, vagy a Vezérlőegységről nem megengedett. A cseréhez kérjük, lépjen kapcsolatba a viszonteladójával vagy Leica Geosystems képviselettel. Mindig javasolt védeni a műszert a közvetlen napfénytől, és kerülni kell a nagy hőmérsékleti ingadozásokat a műszer környékén. 3D Disto, A Műszer Felállítása 59

60 3D Disto, A Műszer Felállítása 60 Felállítás lépésről lépésre A következő leírás feltételezi a műszerállványon való felállítást, de lehetséges a 3D Disto készülék elhelyezése olyan sík felületeken is, mint padló vagy fedélzet Állítsa fel a műszerállványt egy megfelelő helyen, ahol a mérendő pontok jól irányozhatók, majd húzza ki az állvány lábait egy kényelmes munkavégzési magasságba. 2. Helyezze a 3D Disto készüléket az állvány fejezetére. Szorítsa meg a központi, állványhoz rögzítő csavart. 3. Állítsa középre a szelencés libella buborékját a 3D Disto műszeren a műszerállvány lábainak igazításával. 4. Nyomja meg a gombot a műszer bekapcsolásához. 3D Disto_ A 3D Disto készülék elindítja az önbeállási folyamatot: a dőlést egy dőlésérzékelő ellenőrzi, és a műszer vízszintesbe állítja magát, ha a dőlés értéke < 3. A dőlési státuszra vonatkozó információkért forduljon a "A gombok és LED-ek leírása" c. fejezethez, a 30 oldalon. Ne mozgassa a 3D Disto eszközt, amíg az önbeállási folyamat tart. 6. Kapcsolja BE a Vezérlőegységet a gomb megnyomásával.

61 7. Ha a Vezérlőegység első alkalommal indul el, a következő képernyő fog megnyílni: Nyomja meg a gombot a Vezérlőegység kikapcsolásához. 8. Válasszon nyelvet. Válasszon idő formátumot (23:59/11:59 am-pm). Vigye be a dátumot és az időt. Válasszon mértékegységet a rézsűhöz, távolsághoz és szöghöz. Válassza ki a tizedes elválasztót. 9. Nyomja meg a gombot a folytatáshoz. 3D Disto, A Műszer Felállítása 61

62 3D Disto, A Műszer Felállítása A következő képernyő fog megnyílni: 11. Válasszon egy csatlakozási opciót: 3D Disto csatlakoztatva USB kábelen keresztül, 3D Disto csatlakoztatva WLAN-on keresztül, 3D Disto nincs csatlakoztatva, PC csatlakoztatva USB kábelen keresztül. Az olyan munkvégzéshez, amikor kábellel csatlakozik a 3D Disto eszközhöz, dugja be az USB kábelt és nyomja meg a lehetőséget. Javasolt az USB kábelt a 3D Disto bekapcsolása előtt bedugni, máskülönben a műszer újra elindítja az önbeállási folyamatot, ha megmozdítjuk.

63 Ne hosszabbítsa meg az USB kábelt adapterrel és csak azt a Leica Geosystems kábelt használja, amit a szállítódobozban szállítottunk. WLAN-nal való munkavégzéshez nyomja meg a lehetőséget. Ha a csatlakozás nem sikerül, csatlakozzon USB kábelen keresztül, ahogy fent le van írva, és változtassa meg a WLAN csatornát a Menü» Eszköz» WLAN csatorna pontban. Ezután újra kísérelje meg a WLAN csatlakozást a Menü» Eszköz» Csatlakozás 3D Disto eszközhöz pontban. Változtassa meg a WLAN csatornát, ha a kapcsolat nem stabil. Adatok továbbításához a PC-re vagy a PC-ről, csatlakoztassa a Vezérlőegységet a PC-hez USB kábellel és nyomja le a gombot. További információkért forduljon a "5.4.4 Adatátvitel" c. fejezethez. 3D Disto, A Műszer Felállítása 63

64 3D Disto, A Műszer Felállítása Ha a 3D Disto nem tud vízszintesbe állni, egy felugró ablak fogja Önt tájékoztatni erről, és szimbólum villogni fog. Állítsa vízszintesbe a 3D Disto műszert vagy törölje a vízszintező folyamatot. Vigyázat Csak képzett felhasználóknak: Ha a dőlésérzékelő ki van kapcsolva, a rendszer nem kompenzálja a 3D Disto eszköz dőlését. Minden eredmény, ami fizikailag a vízszintes síkra vonatkozik, például dőlés, magasság-különbség, vízszintes távolság, szögek, területek vagy térfogatok, most a lézer egység dőlt horizontjára fognak vonatkozni. Csak a két mért pont közötti ellenőrző távolság független a dőlésérzékelő beállításától. Hasznos lehet kikapcsolni a dőlésérzékelőt rázkódáskor, például építkezéseken vagy instabil vagy mozgó környezetben, mint egy csónakban. Majdnem minden mérés kivitelezhető, és az adatok utólagosan "vízszintezhetők" egy CAD szoftverrel.

65 5.2 Segéd Elérhető egy segéd, ami végigkalauzolja Önt az összes mérési feladaton illusztrált felugró ablakokkal. Ha nincs rá szükség, ki lehet kapcsolni a Menü» Beállítások» Segéd pontban. 3D Disto, A Műszer Felállítása 65

66 3D Disto, A Műszer Felállítása 66 Segéd és támogató ikonok Ha a segéd ki van kapcsolva, még mindig vannak segítő ikonok az állapotsorban, amelyek megmutatják, hogy melyik alkalmazás fut, és milyen felhasználói cselekedet kívánatos. Példák* támogató ikonokra: Ikon Leírás Magasságmérés aktiválva Mérés Első Vonal első pont Mérés Első Vonal második pont Rejtett Pont Mód: mérje az első pontot Rejtett Pont Mód: mérje a második pontot * Nincs minden támogató ikon kilistázva itt.

67 5.3 Eszköz Konfiguráció és Menü Beállítások Eszköz konfiguráció Az indítási képernyőben levő összes beállítás megváltoztatható a menüből: Válassza a Menü» Eszköz lehetőséget. A 3D Disto csatlakoztatása az eszköznek WLAN-on, USB kábelen keresztüli csatlakoztatásához, vagy a Vezérlőegység lecsatlakoztatásához. WLAN csatorna a különféle csatornák közötti átváltáshoz, ha a kapcsolat nem működik. PC csatlakozás lehetővé teszi az adatátvitelt. Kijelző a kijelző beállítások megváltoztatásához. 3D Disto, A Műszer Felállítása 67

68 3D Disto, A Műszer Felállítása 68 Dőlésérzékelő a dőlésérzékelő aktiválásához/kikapcsolásához. Válassza a BE lehetőséget, amikor durva építési környezetben dolgozik, ahol sok a rázkódás és a rezgés, de ne válassza a BE (érzékeny) lehetőséget. Lopás elleni védelem a műszernek egy biztonsági PIN kóddal való védelméhez. Kalibráció az ellenőrzéshez és igazításhoz. További információkért forduljon a "9 Ellenőrzés & Igazítás" c. fejezethez. Szoftver a szoftver frissítéséhez, a szoftver verzió ellenőrzéséhez a Vezérlőegységen, és a 3D Disto eszközön, vagy egy szoftver license kulcs beviteléhez/aktiválásához.

69 Menü beállítások Nyomja meg a Menü» Beállítások lehetőséget, és a következő opciók fognak megjelenni: Az Igazodási sugár megadja a területet egy pont/vonal körül. Ez a beállítás felajánl egy olyan pontokból álló listát, amelyek nagyon közel vannak egymáshoz, hogy egyszerűsítse a kiválasztásukat. Segéd a segéd bekapcsolásához/kikapcsolásához. Mértékegységek a mértékegységek megváltoztatásához. Üdvözlőszöveg például a társaság nevének begépeléséhez. Dátum & Idő a dátum és idő beállítások megváltoztatásához. Nyelv a kedvelt szoftver nyelv megváltoztatásához. 3D Disto, A Műszer Felállítása 69

70 3D Disto, A Műszer Felállítása 70 Import/Export beállítások a formátum, koordináták és a lista elválasztó megváltoztatásához. A műszernek van egy Reset funkciója is. Ha Ön kiválasztja az Alapértelmezések visszaállítása menüfunkciót és visszaigazolja azt, az eszköz visszatér a gyári alapbeállításokhoz és a stack regiszter és a memória kitörlődik. Minden egyéni beállítás és tárolt érték szintén el fog veszni.

71 5.4 Adatkezelés Általános Fájlkezelő A Fájlkezelő végzi a mérésfájlok, fotók, Biztonsági Pontok és az adatátvitel teljes adat adminisztrációját. 3D Disto, A Műszer Felállítása 71

72 3D Disto, A Műszer Felállítása 72 A billentyűk leírása Billentyű Leírás Billentyű Leírás Bezárja a mappát/fájlkezelőt Létrehoz egy mappát és beviszi a mappa nevét maximum 15 karakterig. A dátum és az ID az alapértelmezett név. Visszagörget Megmutatja a kiválasztott elemet. A projekt mappa szintjén nem aktív. Adat import Adat export Előre görget Megnyit egy kiválasztott fájlt vagy mappát Átvált az Eszköztárak között Átnevezi a fájlt vagy a mappát Kitörli a kiválasztott fájlt, mappát, és az Export memória mappát Magasabb könyvtár szintre lép vagy bezárja a Fájlkezelőt

73 5.4.2 Fájlkezelő Leírás Indításhoz nyomja meg a Menü» Fájlkezelő lehetőségeket. Néhány alkalmazás esetén a Fájlkezelő automatikusan elindul. Minden fájl egyéni ikonnal kerül kijelzésre a mérés fájlok típusainak megkülönböztetése céljából: Billentyű Leírás Billentyű Leírás Normál mérés fájlok Területmérés Térfogatmérés Nyitott fájl/ideiglenes fájl Szoba Szken fájlt Vetítés fájl 3D Disto, A Műszer Felállítása 73

74 3D Disto, A Műszer Felállítása A Fényképek és Biztonsági Pontok Adminisztrációja 74 Leírás A fényképek és Biztonsági Pontok külön mappákban tárolódnak. Válassza ki a lehetőséget és nyomja meg a gombot a fényképek mappa megnyitásához. Nyomja meg a / gombok egyikét a fénykép kiválasztásához, majd nyomja meg a gombot a fájl megnyitásához.

75 Nyomja meg a gombot a fénykép megtekintéséhez. Nyomja meg a lehetőséget a kiválasztott fénykép, vagy az összes fénykép törléséhez. Nyomja meg a gombot a galéria bezárásához. 3D Disto, A Műszer Felállítása 75

76 3D Disto, A Műszer Felállítása Adatátvitel Másfajta USB memória stick is használható, de a Leica Geosystems javasolja a Leica ipari minőségű USB memória stick-ek használatát, és nem tud felelősséget vállalni az adatvesztésért, és más jellegű hibákért, amelyek a nem-leica USB memória stick használatakor léphetnek fel. 76 Adat import Néhány alkalmazáshoz lehetséges DXF fájlokat vagy táblázat formátumokat importálni. Az adatokat a PC-n elő kell készíteni az importálás előtt. Csak pontok importálhatók, vonalak nem. Az adatforrás lehet egy PC vagy egy USB stick, ami a Vezérlőegységhez van csatlakoztatva Távolítsa el a lényegtelen adatokat, mint pl. keretek, logók, koordináták vagy tájékozási nyilak a DXF fájlból, mielőtt importálja azokat.

77 USB Kábel 1. A PC-ről való importáláshoz kösse össze az árammal ellátott Vezérlőegységet és a PC-t egy Micro-USB kábellel. 3D Disto_ Ha szükséges, nyomja meg a ikont az indítási képernyőben, hogy aktiválja a Bizonyosodjon PC-hez való kapcsolatot. A Vezérlőegység most teljesen a csatlakoztatott PC-n keresztül működtethető. meg róla, hogy a Vezérlőegység nem csatlakozik egy USB kábellel a 3D Disto eszközhöz, máskülönben a PC-hez való csatlakozás nem működik. 3. Ha a kapcsolat nem működik, menjen a Menü pontba és válassza a Csatlakozás PC-hez lehetőséget. 4. A sikeres csatlakozás után egy felugró ablak fog megjelenni az Import mappával a PC képernyőjén. 5. Másolja a fájlokat a PC-ről a Vezérlőegységen levő Import mappába és zárja be az ablakot. 3D Disto, A Műszer Felállítása 77

78 3D Disto, A Műszer Felállítása Csatlakoztassa le a Vezérlőegységet a saját PC-n a Hardver Lecsatlakozás kiválasztásával vagy a Vezérlőegység felugró ablakában egy gomb megnyomásával. 7. Nyissa meg a Fájlkezelőt és nyomja meg a gombot. A rendelkezésre álló DXF fájlok ki lesznek listázva. Válasszon ki egy fájlt és nyomja meg a gombot. USB Stick 1. Az USB stick-ről történő importáláshoz dugja a sticket a PC-be és mentse a DXF fájlokat az Import mappába az USB stick-en. Csatlakoztassa le az USB stick-et a saját PC-ről. 2. Dugja be az USB stick-et a Vezérlőegységbe 3D Disto_ Nyissa meg a Fájlkezelőt. Nyomja meg a gombot. Válassza ki a fájlt és nyomja meg a gombot. 4. Amikor elkészült, húzza ki az USB stick-et.

79 Változatok a 3D Disto Windows Szoftverben 1. Mentse a DXF fájlt az Import mappába a Saját Dokumentumok\Leica Geosystems\3D Disto könyvtárba. 2. Nyissa meg a Fájlkezelőt. Nyomja meg a gombot. Válassza ki a fájlt és nyomja meg a gombot. Adat export Az adat export a Fájlkezelő menüben indítható el. Csak fájlokat válasszon, ha az exportálási időt rövidre akarja fogni. USB Kábel 1. Nyissa meg a Fájlkezelőt, válasszon ki egy mappát vagy fájlt, és nyomja meg a lehetőséget. 2. Nyomja meg a gombot a felugró ablakban. Kösse össze az árammal ellátott Vezérlőegységet és a PC-t egy Micro-USB kábellel. 3. Ha a kapcsolat nem működik, menjen a Menü Eszköz pontba és válassza a Csatlakozás PC-hez lehetőséget. 3D Disto, A Műszer Felállítása 79 3D Disto_011

80 3D Disto, A Műszer Felállítása A sikeres csatlakozás után egy felugró ablak fog megjelenni az Export mappával a PC képernyőjén. 5. Másolja a fájlokat a PC-re és zárja be az ablakot. 6. Csatlakoztassa le a Vezérlőegységet a saját PC-n a Hardver Lecsatlakozás kiválasztásával vagy a Vezérlőegység felugró ablakában egy gomb megnyomásával. USB Stick 1. Az USB Stick-re való adatátvitelhez dugja be a stick-et a Vezérlőegységbe. 3D Disto_ Nyissa meg a Fájlkezelőt, válasszon ki egy mappát vagy fájlt, és nyomja meg a lehetőséget. 3. Nyomja meg a gombot a felugró ablakban. 4. Amikor elkészült, húzza ki az USB stick-et. Ha egy exportálást elindít a Fájlkezelőben, és csak ezután dugja be az USB stick-et, nem lesz adat, amit átmásoljon az USB stick-re, hacsak meg nem ismétli az export műveletet.

81 Változatok a 3D Disto Windows Szoftverben 1. Nyissa meg a Fájlkezelőt, válasszon ki egy fájlt, és nyomja meg a lehetőséget. 2. Az exportálandó adat átkerül az Export mappába a PC-n levő Saját Dokumentumok\Leica Geosystems\3D Disto mappába. 3D Disto, A Műszer Felállítása 81

82 3D Disto, A Műszer Felállítása Exportált fájlok 82 Exportált fájlok A gomb lenyomása az exportálandó fájlok egy csoportját hozza létre dokumentációs célokra vagy utófeldolgozáshoz: méretarányos 2D DXF rajz dokumentációhoz és nyomtatáshoz, beleértve a projekt információkat, minden mérést és a különböző perspektívákat DXF fájl 2D (X; Y), méretarány 1:1 DXF fájl 3D (X; Y; Z), méretarány 1:1 CSV fájl: szerkeszthető, közönséges táblázatos adatformátum, ami kilistáz minden mérést egy táblázatban TXT fájl: minden eredmény szerkeszthető ASCII formátumban. Ugyanaz a tartalma, mint a CSV fájlnak JPG fájl a fényképekről és a Biztonsági Pontokról Az Az exportálás azt a távolság mértékegységet alkalmazza, ami az exportált koordinátákhoz van beállítva. Ez a beállítás bármikor megváltoztatható az exportálás végrehajtása előtt. import/export beállítások a menüben lehetővé teszik minden egyes alkalmazás először mért pontjához tartozó koordináta beállítását. Ezt a beállítást egy új projekt (pl. egy új szkennelés) első pontjának a mérése előtt kell megtenni; a beállítást nem lehet visszamenőlegesen alkalmazni.

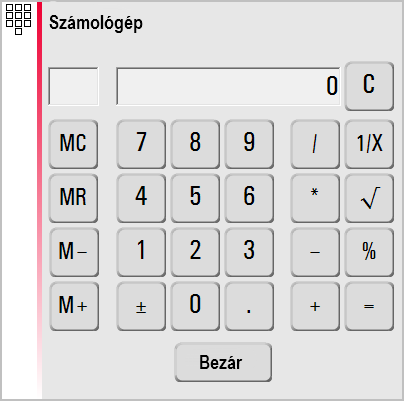

83 5.5 Számológép A számológép használata 1. Koppintson az eredményre az eredmény ablakban a számológép elindításához. 3D Disto, A Műszer Felállítása 83

84 3D Disto, A Műszer Felállítása Másik lehetőség, hogy nyomja meg a Menü» Számológép opciót. 3. Egy felugró ablak nyílik meg a következő billentyűzettel: 4. A memória funkció lehetővé teszi, hogy területeket, térfogatokat vagy más eredményeket adjon össze vagy vonjon ki. Kattintson az MC gombra a memória törléséhez. Kattintson az MR gombra, hogy visszahívja a memóriában tárolt értéket. Kattintson az M- gombra, hogy kivonja a kijelzett értéket a memóriában levő értékből. Kattintson az M+ gombra, hogy hozzáadja a kijelzett értéket a memóriában levő értékhez.

85 Egy bizonyos értéknek a memóriába való mentéséhez: Kattintson az MC gombra a memória törléséhez, vigye be az értéket és nyomja meg az M+ gombot. Az értéknek negatív értékként való mentéséhez kattintson az M- gombra. 5. Nyomja meg a Mégse gombot az ablak újbóli bezárásához. A számítás nem mentődik el a futó mérés fájlba a bezárás után. 3D Disto, A Műszer Felállítása 85

86 3D Disto, Működtetés 6 Működtetés 6.1 Mérések 86 Leírás A 3D Disto eszköz egy pontos lézer távolságmérőnek (LDM) és szög jeladóknak a kombinációja. A látható vörös lézersugárral való irányzás lehetővé teszi a távolság megmérését a 3D Disto és a célpont felé mutató vízszintes és függőleges irányok között. A mérések felhasználhatók különböző célpontok közötti kapcsolatok megalapozására, mint például vízszintes távolságok, ellenőrző távolságok, magasság-különbségek, például szoba méretek, magassági eltérések, szögek faltól falig, területek, térfogatok, vetített pontok vagy más sajátosságok meghatározásához. A 3D Disto támogatja a mérést és irányzást még bonyolult helyzetekben is, mint például irányzás nagyobb távolságokra, olyan célpontokra, amelyeket lehetetlen megközelíteni, vagy ragyogó megvilágítottsági körülmények fennállásakor. Egy beépített dőlésérzékelő biztosítja, hogy a mérések a valódi vízszintesre, vagy a gravitáció által meghatározott valódi függővonalra vonatkozzanak.

87 6.2 Kereső Leírás A 3D Disto rendelkezik egy beépített kamerával. Ez elérhető a ikonon keresztül, és megmutatja a kamera képet közvetlenül a Vezérlőegység kijelzőjén. A szálkereszt a Keresőben levő képen lehetővé teszi a pontos irányzást és mérést még akkor is, ha lézersugár nem látható, például nagyobb távolságok felett, vagy mert ragyogóak a háttér megvilágítási körülmények. A beépített digitális zoom lehetővé teszi, hogy a képet akár az eredeti méret nyolcszorosára nagyítsuk. Ez különösen hasznos, amikor részletgazdag felszínt mérünk napfényben. 3D Disto, Működtetés 87

88 3D Disto, Működtetés 88 Példa a Kereső képernyőjére, első és második Eszköztár kijelezve: A Kereső használata lépésről lépésre 1. Nyomja meg a gombot a Kereső elindításához. Egy második gombnyomás aktiválja a zárolás módot, egy harmadik pedig megszünteti a zárolást és bezárja a Keresőt. A zárolás módot a gombon levő zár szimbólum jelzi. 2. Irányzás: Különféle lehetőségek vannak egy mérendő pont irányzására: Nyomja meg a nyíl billentyűt a képernyőn az irányzáshoz, tartsa lenyomva a 3D Disto gyors fordításához és röviden koppintson az egyéni lépésenkénti forgatáshoz.

89 Koppintás & Mérés Irányzás: koppintson egy, a képernyőn levő pozícióra. A lézerpont automatikusan erre a pontra fordul. Játékkar Irányzás: a szálkereszt közepére irányzott hosszú koppintás aktiválja. Egy vörös pont jelenik meg a közepén. Csúsztassa a stílus tollat a képernyőn, hogy elfordítsa a 3D Disto eszközt ebbe az irányba a valós időben, amíg a vörös nyíl ki nem szabadul. Minél hosszabb a vörös nyíl, annál gyorsabban fordul el a 3D Disto. 3. Nyomja meg a vagy a gombot a nagyításhoz vagy kicsinyítéshez. Négy nagyítás áll rendelkezésre. Az aktuális beállítás megjelenik az állapotsorban. 4. Nyomja meg a lehetőséget a kamera fényerejének állításához. 5. Nyomja meg a lehetőséget az összes mért pont megjelenítéséhez/elrejtéséhez. A kiválasztott pont mindig látható a PontSzámával együtt. 6. Nyomja meg a lehetőséget a rejtett pontok méréséhez. Helyezze a vonalzó csúcsát a rejtett pontra, hogy megmérje a külpontos pontokat. 3D Disto, Működtetés 89

90 3D Disto, Működtetés 90 Irányítsa a lézerpontot a vonalzó szemközti végén levő jelre. Ne mozgassa a vonalzót innentől kezdve. Nyomja meg a gombot. Irányozza a második jelet. Nyomja meg a gombot. Egy felugró ablak a jellel igazolja vissza a sikeres mérést. 7. Nyomja meg a ikont a dokumentációs célra való kép készítéséhez. Ezek névvel, pontszámmal, dátum és idő információkkal kerülnek tárolásra. 8. Nyomja meg a ikont sötét környezet esetén, hogy átváltsa a Kereső képet él módra. Az élek és a sarkok feketében ki lesznek jelölve. Csak Microsoft Windows verzióban érhető el. 9. Nyomja meg a ikont a különféle forgatási parancsok közötti átváltáshoz: Forgatás 90 jobbra Forgatás 90 balra Forgatás? : Vigye be a vízszintes szöget, amivel a 3D Disto eszközt el kívánja fordítani. Horizont: a 3D Disto elmozdul a 0% rézsűnek megfelelően vízszintes pozícióba.

91 Vetítés fel: Ez az opció akkor használatos, ha egy pontot vetítünk fel úgy, hogy a 3D Disto eszközt pontosan föléje állítjuk fel. Csak jelölje meg kereszttel a padlón. Bizonyosodjon meg róla, hogy a kereszt vonalai pontosan 90 -ot zárnak be egymással, és elég hosszúak ahhoz, hogy látszódjanak, amikor a műszert a pont fölé felállítjuk. Használja a 90 -os jelöléseket a 3D Disto csatlakozó aljzatának központosításához. Kérjük vegye figyelembe, hogy mozgásokban magassági és vízszintes szórás is van. Ne használja a forgatás parancsot kitűzéshez vagy igazításhoz. Kérjük, dolgozzon az Eszköztárral helyette. 3D Disto, Működtetés 91

92 3D Disto, Működtetés 6.3 Mérési Munkafolyamat 92 Leírás A mérés alkalmazás lehetővé teszi a vízszintes távolságok, ellenőrző távolságok, magasság-különbségek, magasságok, szögek, területek, térfogatok, rézsűk vagy kerületek meghatározását beltérben vagy kültéren, épületeken és építési területeken. Mérések lépésről lépésre 1 2 3D Disto_

93 Például egy szoba méretének megméréséhez a következő lépéseket kell végrehajtani: 1. Indítsa el a rendszert, ahogy le van írva a "5.1 Indítási Folyamat" c. fejezetben. 2. A következő képernyő fog megjelenni: 3. Az első pont, például egy sarok irányzásához nyomja meg a gombot és használja a nyíl billentyűket vagy más módszert, ami a "6.2 Kereső" c. részben ismertetésre került, hogy a kívánt pozícióba mozgassa a lézerpontot. Bizonyosodjon meg róla, hogy amíg irányoz, a lézersugár nem válik ketté a sarkok vagy élek mentén. Máskülönben ez rossz mérésekhez vezethet. Ha a lézerpont vonallá válik a falra mutató éles irányzási szög miatt, a rendszer a vonal közepével fog mérni. 3D Disto, Működtetés 93

94 3D Disto, Működtetés Mérési hibák léphetnek fel, ha tiszta folyadékok irányába mérünk, például víz felé, vagy pormentes üveg, hungarocell vagy hasonló félig áteresztő felületek felé. A mérési idő megnövekedhet, ha nem-visszaverő és fekete felületekre mérünk Nyomja meg a gombot a méréshez. A mért pont megjelenik a vázlat területen. A 3D Disto pozíciójának szimbóluma a vázlat területen megváltozik a mért ponthoz való helyes viszonynak megfelelően. Az első mért pont mindig a a vázlat terület bal oldalán jelenik meg. 5. Irányozza a második pontot és folytassa, ahogy le van írva a 3. és a 4. pontokban. Egy vonal rajzolódik ki az első ponttól a második mért pontig.

95 6. A harmadik pont megmérése után egy javaslat jelenik meg a "vonal zárása" céljából az első és az utolsó mért pont között. A kiválasztott vonal mindig meg van jelölve egy vastag vonalllal, és egy nyíl mutat a mérés irányába. 7. Folytassa a leírás szerint további pontok mérésével vagy használja a gombot a poligon zárásához/befejezéséhez. Különleges esetekben a javasolt vonal nem elérhető. Poligonok szintén bezárhatók és a végeredmény létrehozható, ha a stílus tollal egy vonalat rajzolunk a két összekötendő pont közé. 3D Disto, Működtetés 95

96 3D Disto, Működtetés A szoba magasságának méréséhez válasszon egy padló pontot a vázlat területen. Ezután irányozza és mérje a mennyezet sarkát a pont felett. Kérjük, vegye figyelembe, hogy a vázlat egy felülnézetet mutat. A mért padló és mennyezet pontok egymást fedhetik. Használja a vagy gombot a pontok és eredmények kiválasztásához. 9. Folytassa az előző leírás szerint a mennyezet mérésével. 10. Nyomja meg a gombot az utolsó parancs visszavonásához. 11. Nyomja meg a gombot az utolsó parancs ismételt végrehajtásához. 12. Nyomja meg a vagy a és a gombot a mérések és eredmények törléséhez. 13. Nyomja meg a gombot, hogy válasszon a mentés, mentés másként, képernyő törlése és a mérés mentés nélküli bezárása között.

97 Jobb lenne, ha a méréseket külön mappákba szervezné, hogy az egy mappában levő adatmennyiséget egy ésszerű határon tartsa, mind a munkavégzéshez, mind az exporthoz. 3D Disto, Működtetés 97

98 3D Disto, Működtetés 6.4 Érintőképernyő a Vázlat Területen 98 Elemek kiválasztása Vonal rajzolása önkényesen kiválasztott pontok között Bármelyik elem kiválasztható az ujjheggyel vagy a stílus tollal. Poligonok, amelyek hozzáadott vagy elvett vonalakat tartalmaznak, nem választhatók ki közvetlen érintéssel. Ez a sajátosság az eredmények meghatározására való, nem egy vonal rajzolására. Az billentyű az Eszköztárban csak elfogadja a vonalat, amit a rendszer felajánl. A Vonal rajzolása önkényesen kiválasztott pontok között elnevezésű sajátossággal két pont összeköthető, ha azok nem sorrendben lettek mérve.

99 7 7 3D Disto_ Válasszon pontot. 2. Tartsa az ujját vagy a stílust a képernyőn és csúsztassa a kivánt pontig. 3. Engedje el az érintőképernyőt, ha a pontozott vonal szaggatott vonallá változik. A két pont közötti eredmény megjelenik az eredmény ablakban. 3D Disto, Működtetés 99

100 3D Disto, Működtetés 6.5 Összeadás és Kivonás A mérés alatt és után a kiválasztott elemeket össze lehet adni és ki lehet vonni. A következő értékek adhatók össze: Vízszintes távolságok Ellenőrző távolságok Magasságok (bizonyos esetekben) Terület és térfogat eredmények összeadhatók vagy kivonhatók a számológép memória funkciójának használatával. 100 Összeadás és kivonás a mérés után lépésről lépésre 1. Válasszon elemet ujjheggyel, stílus tollal vagy a / gombokkal. 2. Nyomja meg a vagy a jelet az összeadáshoz vagy kivonáshoz. A megfelelő szimbólum megjelenik az állapotsorban. Az elsőként kiválasztott vonal vagy terület fekete golyó szimbólummal lesz megjelölve. 3. Válassza ki a következő elemet és nyomja meg a vagy a gombot az összeadáshoz/kivonáshoz ismét, vagy az gombot az összeg lezárásához és/vagy az összeadás/kivonás művelet befejezéséhez.

101 4. Az összeadott/kivont elemek egy vagy egy ikont kapnak. 5. Az összeg az eredmény ablakban jelenik meg. Összeadás és kivonás a mérés alatt lépésről lépésre 1. Nyomja meg a gombot, irányozzon és mérje meg az első két pontot a gombbal. Önnek mérnie kell két pontot mielőtt a vagy a gomb aktív lenne, mivel pontok nem adhatók össze és nem is vonhatók ki. 2. Két pont egy vonalkapcsolattal jelenik meg a vázlat területen. 3. Nyomja meg a vagy a jelet az összeadáshoz vagy kivonáshoz. A megfelelő szimbólum megjelenik az állapotsorban. Az elsőként kiválasztott vonal fekete golyó szimbólummal lesz megjelölve. 3D Disto, Működtetés 101

102 3D Disto, Működtetés Nyomja meg a gombot, irányozzon egy további pont méréséhez. Nyomja meg a gombot. 5. Nyomja meg a vagy a gombot a következő távolság (vonal) hozzáadásához/kivonásához, vagy folytassa a mérést, ha szeretné kikerülni, hogy a pont távolsága hozzá legyen adva/ki legyen vonva. 6. Folytassa, amíg zárásra kész az összeg és/vagy befejezi az összeadás/kivonás műveletet. Ezután nyomja meg az gombot.

103 6.6 Terület & Térfogat Számítások Leírás A 3D Disto eszköz segíthet a területek és térfogatok meghatározásában is. Mindkettő meghatározható a mérés alatt vagy után. 1. Nyomja meg a gombot és válassza a lehetőséget. 2. Egy felugró ablak felkínálja a választást a következők között: vízszintes terület/térfogat, d?lt terület/térfogat, vagy kilépés az alkalmazásból. A vázlat terület tartalma ugyanaz marad, de az Eszköztár megváltozik. Mindegyik terület kezelhető akár a Vízszintes Terület akár a D?lt Terület alkalmazásban. 3D Disto, Működtetés 103

104 3D Disto, Működtetés Vízszintes Területek/Térfogatok 104 Számítás mérés közben lépésről lépésre 1. Válasszon egy kezdőpontot a vázlat területen vagy nyissa meg a Keresőt, ha a vázlat üres. 2. Irányozzon és mérjen egy pontot a gombbal. A Kereső bezárul, és a pont megjelenik a vázlatban. 3. Nyomja meg a gombot és mérje a következő pontot a gombbal. 4. Nyomja meg a gombot, hogy megadjon egy vonalat, mint a terület részét. Folytassa méréssel és vonal kiválasztással. A poligon bezárható a gomb megnyomásával. A terület szürke színnel lesz kijelölve. 5. Egy felugró ablak jelenik meg, hogy válasszon a magasság megadásának két eltérő lehetősége között: Magasság bevitel térfogathoz, Magasság mérése, Lista zárása. 6. Magasság mérése: A Kereső megnyílik, irányozzon és mérjen pontot a padlón a gombbal, majd egy pontot a mennyezeten. A magasság megjelenik az eredmények ablakban. Mérhet pontokat bárhol a padló vagy a mennyezet területén. VAGY:

105 7. Magasság bevitel: Az alapbeállítási érték m. Vigye a be a kívánt értéket és nyomja meg az OK vagy a Mégse gombot. VAGY: 8. Mégse: az eredmény egy terület. 9. A magasság megváltoztatásához, vagy a térfogatnak a kiválasztott területtel való kiszámításához nyomja meg a gombot, és folytassa a leírás 3. és 4. lépése szerint. Számítás mérés után lépésről lépésre 1. Válasszon vonalat, amit a területhez akar adni, és nyomja meg a gombot. 2. Folytassa ezt a módszert minden vonalnál, és nyomja meg a gombot. 3. A térfogat számításokhoz folytassa a leírás szerinti lépésekkel, a 104 oldalon. 4. Lépjen ki az alkalmazásból a gomb megnyomásával. 3D Disto, Működtetés 105

106 3D Disto, Működtetés Dőlt Területek 106 Leírás Ez az opció ugyanazt a funkcionalitást ajánlja, mint a Vízszintes Terület alkalmazás, de az eredmények különböznek. Az eredmények ablak megmutatja a dőlt területet, ellenőrző távolságokat, dőlt kerületet és síkok dőlését. Egy nyíl a dőlt területen jelzi a dőlés irányát. Térfogat számítása szintén lehetséges a dőlt területeknél is.

107 7 Szoftver Alkalmazások 7.1 Áttekintés Leírás A szoftver alkalmazás programok választéka áll rendelkezésre, amelyek az építési feladatok széles spektrumát és a mindennapi munka megkönnyítését célozzák. Eszközök: A szoftver license által védett alkalmazás egy Eszköz Készlet funkció, ami okos mérési és kitűzési eszközöket foglal magában, és ide tartozik a Helyzet rutin, ami a 3D Disto pozíciójának egyszerű és helyes ellenőrzéséhez és áthelyezéséhez szükséges. Szoba Szken: Egy gyakorlati funkciót biztosít a szoba méretének, falaknak, ablakoknak, lépcsőknek és más részleteknek a megméréséhez, referencia magassággal, kézi vagy automatikus méréssel. Vetít?: Lehetővé teszi hálózatok és más tervek padlóra, mennyezetre vagy falakra való elrendezését. 3D Disto, Szoftver Alkalmazások 107

108 3D Disto, Szoftver Alkalmazások 7.2 Eszköz Készlet 108 Általános A szabványos alkalmazásokon kívül ez a program tartalmazza a következőket: Kényelmes Vetítés, Kényelmes Irányzás, Kényelmes Szintező, Méter Jel, Magasság Követés, és Párhuzamos Vonal Az Eszköz Készlet alkalmazás gyors, pontos és egyszerű használatú eszközöket kínál a vetítéshez, méter jelölésekhez, magasságokhoz és párhuzamosokhoz. Minden egyes elrendezési feladathoz a megfelelő eszközt kell újraindítani. Egy felugró ablak felajánlja a folytatást ugyanazzal a referenciával, vagy egy újnak a mérésével. Az adatokat nem lehet tárolni és importálni vagy exportálni. A távirányítás funkció ezekben az alkalmazásokban nincs támogatva.

109 7.2.1 Kényelmes Vetítés, Leírás A Kényelmes vetítés lehetővé teszi bármely pont felfelé vagy lefelé vetítését, anélkül, hogy a pont fölé állnánk. Ez az eszköz nagyon hasznos gipszkarton szerelésénél. 3D Disto_038 3D Disto, Szoftver Alkalmazások 109

110 3D Disto, Szoftver Alkalmazások 110 Kényelmes vetítés lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. Egy üres vázlat fog megnyílni. A futó alkalmazás nyitva marad a háttérben. 3. Nyomja meg az ikont az Eszköztárban. 4. A Kereső megnyílik. Irányozza és mérje meg a vetítendő pontot. Nyomja meg a gombot. 5. A Kereső nyitva marad. Durván irányozza a várható függővonalat, és nyomja meg a gombot. 6. Ha a függővonal megvan, a lézer villogni kezd, hogy jelezze a pontos pozíciót. A lehetséges hibaüzenetekre vonatkozó további információkért forduljon a "8 Hibaüzenetek" c. fejezethez. 7. Nyomja meg a gombot és zárja be az Eszköz Készletet.

111 7.2.2 Kényelmes Irányzás Leírás A Kényelmes irányzás lehetővé teszi egy pont elhelyezését egy függőleges felületen levő referencia ponthoz képest. Ez az eszköz nagyon hasznos, ha lámpákat vagy képeket akarunk szabályos távolságra telepíteni a falakra m m 3D Disto_039 Csak függőleges felületeken használja ezt a funkciót. Dőlt felületeken az elrendezési pozíció nem lesz pontos. 3D Disto, Szoftver Alkalmazások 111

112 3D Disto, Szoftver Alkalmazások 112 Kényelmes irányzás lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. A futó alkalmazás nyitva marad a háttérben. 3. Nyomja meg az ikont az Eszköztárban. 4. A Kereső megnyílik. Irányozza a referencia pontot a falon. Nyomja meg a gombot. 5. Egy felugró ablak kéri, hogy gépeljen be értéket a referencia ponttól balra vagy jobbra levő távolsághoz. A balra levő értéknek adjon negatív előjelet. Nyomja meg az OK gombot az érték elfogadásához. Vigyen be 0 értéket azoknak a pontoknak a megjelenítéséhez, amelyeknek csak magassági külpontosságuk van a referencia ponthoz képest. 6. A lézer pont villogni kezd, hogy jelezze a pontos pozíciót. Egy felugró ablak jelenik meg, hogy vigye be a magassági értéket (= távolság a megjelenítendő pont felett/alatt). Alapértelmezett érték = 0. A lefelé levő értéknek adjon negatív előjelet. Nyomja meg az OK gombot az érték elfogadásához. A lehetséges hibaüzenetekre vonatkozó további információkért forduljon a "8 Hibaüzenetek" c. fejezethez. 7. A 3D Disto elfordul és megjelöli a helyes pozíciót. 8. A lézer pont villogni kezd, hogy jelezze a pontos pozíciót. 9. Nyomja meg a gombot és zárja be az Eszköz Készletet.

113 7.2.3 Kényelmes Szintező Leírás A Kényelmes szintező ugyanazon a szinten tartja a lézerpontot, amikor Ön vízszintesen elfordítja a 3D Disto eszközt. Ez az eszköz nagyon hasznos álmennyezetek telepítésekor vagy képeknek azonos magasságba, a falra való helyezésekor. 3D Disto, Szoftver Alkalmazások 113

114 3D Disto, Szoftver Alkalmazások 114 Kényelmes szintezés lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. A futó alkalmazás nyitva marad a háttérben. 3. Nyomja meg az ikont az Eszköztárban. 4. A Kereső megnyílik. Irányozza a referencia magasságot a falon. Nyomja meg a gombot. 5. A Kereső nyitva marad. Durván irányozza meg a várható pont helyet és nyomja meg a A gombot. A lézer pont villogni kezd, hogy jelezze a pontos magassági pozíciót. lehetséges hibaüzenetekre vonatkozó további információkért forduljon a "8 Hibaüzenetek" c. fejezethez. 6. Nyomja meg a gombot és zárja be az Eszköz Készletet.

115 7.2.4 Méter Jel Leírás A Méter Jel eszköz egy méter jelre vagy referencia magasságra hivatkozik, és lehetővé teszi bármely kívánt magasság megjelölését. Ez az eszköz nagyon hasznos, ha a méter jelet több helyen kell a szobában megjelölni vagy több építési szinten magasságokat kell kitűzni. 3D Disto, Szoftver Alkalmazások 115

116 3D Disto, Szoftver Alkalmazások 116 Méter jel lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. A futó alkalmazás nyitva marad a háttérben. 3. Nyomja meg az ikont az Eszköztárban. 4. Egy felugró ablak kéri, hogy vigye be a magasságot és mérje meg azt a referencia magasságot. 5. A Kereső megnyílik. Irányozza a referencia pontot a falon. Nyomja meg a gombot. 6. Egy felugró ablak kéri, hogy vigye be a kitűzendő abszolút magasságot. 7. A Kereső megnyílik. Durván irányozzon közel a várható abszolút magasságban a falra. Nyomja meg a gombot. 8. A lézerpont villogni kezd, hogy jelezze az abszolút magasság pontos pozícióját. A lehetséges hibaüzenetekre vonatkozó további információkért forduljon a "8 Hibaüzenetek" c. fejezethez. 9. Nyomja meg a gombot és zárja be az Eszköz Készletet.

117 7.2.5 Magasság Követés Leírás A Magasság Követés lehetővé teszi egy olyan célpont magasságának meghatározását, amit közvetlenül nem lehet megmérni. Ez az eszköz nagyon hasznos vezetékek vagy fák magasságának megméréséhez. Ref H 3D Disto_035 3D Disto, Szoftver Alkalmazások 117

118 3D Disto, Szoftver Alkalmazások 118 Magasság követés lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. Nyomja meg az ikont az Eszköztárban. 3. A Kereső megnyílik. Irányozzon és mérjen egy olyan referencia pontot, ami ugyanolyan vízszintes távolságra van, mint az a pont, amelyet indirekt módon szeretne megmérni. Ne mozgassa a 3D Disto műszert vízszintes értelemben túl sokat, miután a referencia pontot megmérte, máskülönben az eredmény nem lesz pontos. 4. A Kereső nyitva marad és a mért pont megjelenik. 5. Irányozza azt a pontot, amelyet indirekt módon kíván megmérni olyan pontosan, ahogy csak lehetséges. A referencia ponthoz viszonyított magasság-különbség kijelződik és frissítésre kerül valós időben az eredmény ablakban. 6. Zárja be a Keresőt az alkalmazás befejezéséhez.

119 7.2.6 Párhuzamos Vonal Leírás A Párhuzamos vonal lehetővé teszi párhuzamos vonalak megjelenítését egy falon, padlón vagy csempézett felületen levő referencia vonalhoz képest. Ez az eszköz nagyon hasznos csempék vagy gipszkarton profilok igazításánál. 3D Disto, Szoftver Alkalmazások 119

120 3D Disto, Szoftver Alkalmazások 120 Párhuzamos Vonal lépésről lépésre 1. Indítsa el az alkalmazást a Menü» Alkalmazás» Eszköz Készlet pontban. 2. Nyomja meg az ikont az Eszköztárban. 3. A Kereső megnyílik. Irányozza és mérje a referencia vonal kezdő- és végpontját. 4. Egy felugró ablak kéri, hogy vigye be a párhuzamos távolságot a referencia vonaltól balra vagy jobbra. Nyomja meg az OK gombot a bevitt érték elfogadásához. 5. A Kereső megnyílik, durván a kitűzendő pontra irányozva. Nyomja meg a gombot. A lézerpont villogni kezd, hogy jelezze a pontos pozíciót a párhuzamoson. Minden pontot ugyanazon a felületen kell mérni. 6. Nyomja meg a gombot és zárja be az Eszköz Készletet.

121 7.3 Helyzet Leírás Biztos Helyzet lépésről lépésre A Helyzet funkció lehetővé teszi, hogy megváltoztassa a 3D Disto pozícióját. A Biztonsági Pontok a felhasználó által helyezhetők el, és tehetik egyszerűvé a helymeghatározási folyamatot. Ha folytatni akarja a mérést ugyanabban a helységben később, és biztosítani szeretné a 3D Disto eszköz helyzetét és a mérési geometriát, lehetősége van Biztonsági Pontok mérésére és mentésére. Először két pontot kell mérnie, mielőtt a Biztonsági Pontok menthetők. 1. Feliratozzon és helyezzen el három-öt öntapadó céltáblát körben a munkaterületen a falon, mennyezeten vagy padlón. Bizonyosodjon meg róla, hogy a céltáblák egyenletesen szétoszlanak a területen. 3D Disto, Szoftver Alkalmazások 121

122 3D Disto, Szoftver Alkalmazások Céltáblák helyett használhat más pontokat is, amelyek jól fel vannak erősítve: rajzoljon egy keresztet a falra vagy függessze a külpontokhoz használt vonalzót a szögre, és használja annak az egyik beosztását. 2. Nyomja meg a Menü» Alkalmazás» Helyzet» Helyzet Biztosítás lehetőségeket. 3. A Kereső megnyílik. Irányozza a Céltáblákat olyan pontosan, ahogyan csak lehetséges, és nyomja meg a gombot a méréshez A 3D Disto egy fényképet fog készíteni és elmenti azt koordinátákkal, azonosító feliratokkal és dátummal együtt. 5. Egy felugró ablak megkérdezi Mér több Biztonsági Pontot? Igen/Nem. 6. Folytassa az előbbiek alapján, és mérjen legalább három Biztonsági Pontot. Legkevesebb három pont mentése után hagyhatja el az alkalmazást a Nem választásával. Bármikor további Biztonsági Pontokat adhat a megmértekhez. Bizonyosodjon meg róla, hogy elegendő jól megmért Biztonsági Pontja van körben a munkaterületen. Még ha egy el is pusztul, legalább három kell a korábbi helyzet sikeres visszaállításához.

123 A helyzet visszaállítása lépésről lépésre Ez a funkció lehetővé teszi a 3D Disto helyzetének visszaállítását egy korábban, a Biztos Helyzet folyamat során megadott koordináta-rendszerben, például abból a célból, hogy befejezzen egy korábbi mérést. Alkalmazzon egy olyan 3D Disto elhelyezést, ami lehetővé teszi legalább három Biztonsági Pont irányzását és mérését körben a munkaterületen. 1. Nyomja meg a Menü» Alkalmazás» Helyzet» Helyzetvisszaállítás lehetőségeket. 2. Egy felugró ablak kéri, hogy adja meg a tűrést. Nyomja meg az OK gombot az érték elfogadásához. Egy alacsonyabb tűrés növeli a mérések pontosságát, és megkívánja a Biztonsági Pontok precíz irányzását és jó láthatóságát. 3. Ha nincsenek Biztonsági Pontok a memóriában, egy felugró ablak figyelmeztet Nincs elég Biztonsági Pont a memóriában. Ha nem állnak rendelkezésre Biztonsági Pontok, de a méréseit muszáj egy korábbi geometriához illesztenie, akkor kezdje a mérést ugyanazokkal a Alap Vonal pontokkal. Ezek egy mérés első két pontját jelentik. 3D Disto, Szoftver Alkalmazások 123

124 3D Disto, Szoftver Alkalmazások Ha vannak Biztonsági Pontok, a mappa megnyílik. Válasszon egy Biztonsági Pontot a / megnyomásával, vagy a képernyőre való koppintással. Nyomja meg a gombot a nagyításhoz. Nyomja meg a gombot a teljes memória összes Biztonsági Pontjának megtekintéséhez. 5. Nyomja meg a gombot a pont elfogadásához. 6. A Kereső megnyílik. Irányozza a céltáblát ahogy a fotón látszik, olyan pontosan, ahogy csak lehetséges, és nyomja meg a gombot. Az első két Biztonsági Pont messze kell, hogy legyen egymástól. 7. Ha sikerült, egy felugró ablak jelenik meg Méri a következő Biztonsági Pontot? Igen/Mégse.

125 8. Ha Igen: A mappa megnyílik a következő Biztonsági Pont kiválasztásához. Folytassa a pontokban leírtak szerint a 2. és 3. pontokhoz. Ha az első két Biztonsági Pont sikeresen meg lett mérve, a 3D Disto durván odafordul a következő kiválasztott Biztonsági Ponthoz. Önnek csak finomítani kell az irányzást és megnyomni a 9. Amikor a három pontot sikeresen megmérte, egy felugró ablak feladja az OK. Mér további Biztonsági Pontokat? Igen/Nem/Mégse. 10. Nyomja meg az Igen lehetőséget a folytatáshoz és kövesse a leírást a pontokig. 11. Nyomja meg a Nem lehetőséget a befejezéshez. Ha sikerült, egy felugró ablak megjeleníti a méreteket a régi és az új pozíció között: XXXm; Magasság: XXXm; OK/Mégse. Fogadja el az OK gombbal, vagy Mégse a további pontok méréséhez. 12. Ha a Helyzetvisszaállítás nem volt sikeres, a felugró ablak jelzi Tűrésen kívül! Mér további Biztonsági Pontokat? Igen/Nem/Mégse. Folytassa, ahogy a pontokban le van írva. 13. Nyomja meg a gombot az alkalmazás bezárásához. gombot. 3D Disto, Szoftver Alkalmazások 125

126 3D Disto, Szoftver Alkalmazások 126 Helyzet Ellenőrzés lépésről lépésre Ha a 3D Disto eszköz véletlenül elmozdul, például ütést szenved, a mért pontok geometriája nem fog többé illeszkedni a korábban mért pontokéval. Indítsa el a Helyzet Ellenőrzést annak érdekében, hogy fenntartsa az aktuális pontosságot/geometriát. 1. A Helyzet Ellenőrzés kezdeményezéséhez nyomja meg a Menü» Alkalmazások» Helyzet» Helyzet Ellenőrzés lehetőségeket. Ha nincsenek Biztonsági Pontok a memóriában, nincs lehetőség a Helyzet Ellenőrzésére. 2. Ha vannak Biztonsági Pontok, válasszon egy Biztonsági Pontot és nyomja meg a gombot. A 3D Disto eszköz automatikusan meg fogja irányozni a Biztonsági Pontot. Ellenőrizze a lézerpont pozícióját a céltáblán. Folytassa ezen a módon a többi pont ellenőrzését. Ha a lézerpont nem a célpont közepére mutat, a Helyzetvisszaállítás javasolt. 3. Nyomja meg a gombot a Biztonsági Pont galéria bezárásához. Az összes Helyzet alkalmazás törölhető a gomb megnyomásával.

127 7.4 Szoba Szken Általános Ez az alkalmazás program megméri egy szoba méreteit, beleértve a részleteket is. Ezekhez a mérésekhez több további funkció áll rendelkezésre: Referencia magasság Automatizált szkennelések Egyéni pont mérése (pontok vonalkapcsolat nélkül) Koordináta export A Kibontás eszköz a felülnézet és az elölnézet közötti átváltáshoz CAD eszközök 3D Disto, Szoftver Alkalmazások 127

128 3D Disto, Szoftver Alkalmazások 128 Ideális nem derékszögű sarkokkal vagy íves falakkal, elérhetetlen pontokkal, rézsűkkel vagy területekkel rendelkező szobák méréséhez és olyan részletek pozíciójának felméréséhez, mint aljzatok vagy csövek. 3D Disto_040

129 7.4.1 Kézi Mérés Kézi mérés lépésről lépésre 1. Nyomja meg a Menü» Alkalmazások» Szoba Szken lehetőségeket. 2. Egy felugró ablak kéri, hogy vigye be, és mérje meg a referencia magasságot. Vigye be az értéket, és nyomja meg az OK gombot. 3. A Kereső megnyílik. Irányozza a referencia magasságot, és nyomja meg a gombot. 3D Disto, Szoftver Alkalmazások 129

130 3D Disto, Szoftver Alkalmazások A referencia magasság kijelződik a vázlat területen. 5. További mérésekhez folytassa a "6.3 Mérési Munkafolyamat" leírás szerint. Kérjük szenteljen figyelmet annak, hogy az Eszköztár megváltozott: a szkennelési funkciókhoz, a felülnézet és az elölnézet közötti átváltáshoz, a poligon zárásához, és pontok közötti vonalak törléséhez való. Eltérően a normál mérési módtól, egyedi pontok vonalkapcsolatok nélkül is mérhetők és törölhetők.

131 7.4.2 Kibontás Mód Leírás Kibontás mód lépésről lépésre A Szoba Szken lehetővé teszi az átváltást felülnézetből kibontott módba/elölnézet módba a vázlat területen. Ez az opció aktív, ha egy vonal ki van választva. 1. Válasszon egy vízszintes vonalat két pont között. 2. Nyomja meg a gombot. A vázlat terület átvált felülnézetből elölnézetbe. 3D Disto, Szoftver Alkalmazások 131

132 3D Disto, Szoftver Alkalmazások Minden pont, amit a függőleges síkon mértünk megjelenik. 4. Részletek vagy fal méretek méréséhez folytassa a "6.3 Mérési Munkafolyamat" leírás szerint. 5. Ha a mérés befejeződött, váltson vissza felülnézetbe a gomb ismételt megnyomásával a zárolás feloldásához. Egy automatikusan generált szken fájl ugyanúgy kibontható.

133 7.4.3 CAD eszközök Áttekintés A CAD eszközök egy rajzolási funkciókból álló készlet. Almenüként jelennek meg egy vonalra vagy pontra történt hosszú koppintás után, ahogy alább látszik: aktív az álla- A menü változhat az összefüggés miatt. Ha aktiválva van, a rajzolás ikon potsorban. A következő eszközök állnak rendelkezésre: 3D Disto, Szoftver Alkalmazások 133

134 3D Disto, Szoftver Alkalmazások 134 Eszköz Kör Négyszög Vonal Metszés Vonal Kihosszabbítás Pont Eltolás Feltétel Egy pont ki van választva Csak elölnézet módban, egy vonal ki van választva, de a vonal nem lehet függőleges Csak alaprajzi módban, egy vonal ki van választva, de a vonal nem lehet függőleges Egy vonalat ki kell választani Csak alaprajzi módban, egy vonal ki van választva, de a vonal nem lehet függőleges Merőleges Metszés Csak alaprajzi módban, egy vonal ki van választva, de a vonal nem lehet függőleges A teljes CAD-eszköz a Leica 3D Disto szoftver 2.0 verziójával lett bevezetve. A korábbi verziókban csak a Kör és a Négyszög eszköz létezett.

135 Kör eszköz A kör eszköz fő célja a körök rajzolása olyan pontokon, mint aljzatok vagy lyukak. 1. Irányozzon és mérjen egy pontot, és aktiválja a kör funkciót egy hosszú koppintással a vázlat területen. A CAD eszközök menü megnyílik. Válassza a Kör eszközt. Egy felugró ablak fog megnyílni. Vigye be az átmérőt. OK/Mégse. 2. Vigye be az értéket, és nyomja meg az OK gombot. A kör kirajzolódik a választott pont körül. 3D Disto, Szoftver Alkalmazások 135

136 3D Disto, Szoftver Alkalmazások A kör törléséhez vigyen be 0 értéket az átmérőhöz vagy nyomja meg a gombot. 4. Az eredmények ablak tartalmazza a kör sugarát, kerületét és méretét. Négyszög eszköz Ez az eszköz csak akkor működik, ha átválja a perspektívát kibontott/elölnézeti módba, és ez teszi lehetővé átlók mérését és egy négyszög létrehozását, például ablakok méréséhez. 1. Nyomja meg a gombot a perspektíva elölnézetbe váltásához. 2. Mérje az 1. és a 2. pontját egy négyszög átlójának, például ablaknak, majd aktiválja a CAD Eszközt a vonalon való hosszú koppintással. A CAD eszközök menü megnyílik. Válassza a Négyszög eszközt. Egy felugró ablak kérdi Négyzetté alakítja? Igen/Nem.

137 3. Az átló átváltozik egy szintezett négyszöggé. 3D Disto, Szoftver Alkalmazások 137

138 3D Disto, Szoftver Alkalmazások 138 Vonal Metszés Eszköz A Vonal Metszés eszköz megkeresi két vonal metszéspontját. A metszés helyzete két dimenziósan van kiszámítva az X-Y síkon. A metszéspont magassága az 1. vonal extrapolálásából lesz kiszámítva. 1. Irányozzon és mérjen két pontot, vagy válasszon egy már létező vonalat. Aktiválja a CAD eszközöket a vázlat területen egy vonalon történő hosszú koppintással. Válassza a Vonal Metszés eszközt. 2. A segítő kérni fog egy második vonalat. Nyomja meg az OK gombot.

139 3. Válasszon egy második vonalat. A metszéspontot a program felajánlja, ha a vonal már ki van választva: 4. Törléshez nyomja meg a gombot. Miután a gombot lenyomta, a metszéspontot a program előállítja, és a csatlakozó vonal a meglevő pontokhoz hozzáadódik. 3D Disto, Szoftver Alkalmazások 139

140 3D Disto, Szoftver Alkalmazások 140 Vonal Kihosszabbítás Eszköz A Vonal Kihosszabbítás eszköz megnyújtja a vonalat a kézzel bevitt távolsági értéknek megfelelően. A Vonal Kihosszabbítás végpontja a kiválasztott vonal 3-dimenziós extrapolációjával lesz kiszámítva. 1. Irányozzon és mérjen két pontot, vagy válasszon egy már létező vonalat. Aktiválja a CAD eszközöket a vázlat területen egy vonalon történő hosszú koppintással. Válassza a Vonal Kihosszabbítás eszközt. 2. Egy felugró ablak kérni fogja a kihosszabbítás hosszát. Vigyen be egy értéket, és nyomja meg az OK gombot.

141 3. A Vonal Kihosszabbítás végpontját felajánlja a program: 4. Törléshez nyomja meg a gombot. Miután a gombot lenyomta, az új pontot a program előállítja, és a csatlakozó vonal az előző ponthoz hozzáadódik. 3D Disto, Szoftver Alkalmazások 141

142 3D Disto, Szoftver Alkalmazások 142 Pont-Eltolás Eszköz A Pont Eltolás eszköz létrehoz egy új pontot úgy, hogy egy meglevő vonal, külpont vagy külpontossági szög mentén felajánl egy oldalirányú mozgatási értéket. A Pont-Eltolás helyzete két dimenziósan van kiszámítva az X-Y síkon. Az új pont magassága a kiválasztott vonal extrapolálásával lesz kiszámítva. 1. Irányozzon és mérjen két pontot, vagy válasszon egy már létező vonalat. Aktiválja a CAD eszközöket a vázlat területen egy vonalon történő hosszú koppintással. Válassza a Pont Eltolás eszközt. 2. A segítő és a felugró ablak kérni fogja a mozgatás hosszát. Nyomja meg az OK gombot. Vigyen be egy értéket, és nyomja meg az OK gombot.

143 3. Az ilyen hosszban eltolt pontot a program felajánlja: 4. Törléshez nyomja meg a gombot. Nyomja meg a gombot a folytatáshoz. 3D Disto, Szoftver Alkalmazások 143

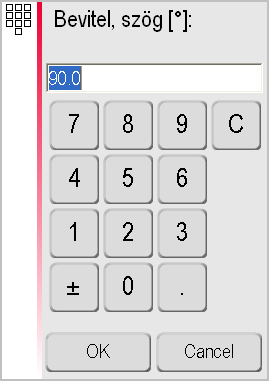

144 3D Disto, Szoftver Alkalmazások A segítő és a felugró ablak kérni fog egy szög irányt a külpontossághoz. Nyomja meg az OK gombot. Vigyen be egy értéket, és nyomja meg az OK gombot.

145 6. A szöget a külpontossághoz a program felajánlja: 7. Törléshez nyomja meg a gombot. Nyomja meg a gombot a folytatáshoz. 3D Disto, Szoftver Alkalmazások 145

146 3D Disto, Szoftver Alkalmazások A segítő és a felugró ablak kérni fog egy külpontot. Nyomja meg az OK gombot. Vigyen be egy értéket, és nyomja meg az OK gombot.

Verzió 3.0 Magyar. Leica 3D Disto Felhasználói Kézikönyv

Verzió 3.0 Magyar. Leica 3D Disto Felhasználói Kézikönyv Verzió 3.0 Magyar Leica 3D Disto Felhasználói Kézikönyv 3D Disto, Bevezetés Bevezetés 2 Vásárlás Gratulálunk a Leica 3D Disto műszer megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági

Részletesebben

Verzió 1.2 Magyar. Leica 3D Disto Felhasználói Kézikönyv

Verzió 1.2 Magyar. Leica 3D Disto Felhasználói Kézikönyv Verzió 1.2 Magyar Leica 3D Disto Felhasználói Kézikönyv 3D Disto, Bevezetés Bevezetés 2 Vásárlás Gratulálunk a Leica 3D Disto műszer megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági

Részletesebben

Felhasználói kézikönyv

Felhasználói kézikönyv Felhasználói kézikönyv 3060 Lézeres távolságmérő TARTALOMJEGYZÉK ELEM CSERÉJE... 3 A KÉSZÜLÉK FELÉPÍTÉSE... 3 A KIJELZŐ FELÉPÍTÉSE... 3 MŰSZAKI JELLEMZŐK... 4 LÉZERES CÉLZÓ BEKAPCSOLÁSA... 4 MÉRÉSI TÁVOLSÁG...

Részletesebben

SJ5000 Felhasználói útmutató

SJ5000 Felhasználói útmutató SJ5000 Felhasználói útmutató E l e c t r o p o i n t K f t., 1 0 4 4, B u d a p e s t M e g y e r i ú t 1 1 6. F s z. 1. Oldal 1 Figyelmeztetés 1. Ez egy érzékeny termék, ne ejtse el. 2. Ne tegye a terméket

Részletesebben

SJ4000 Felhasználói útmutató

SJ4000 Felhasználói útmutató SJ4000 Felhasználói útmutató Oldal 1 Figyelmeztetés 1. Ez egy érzékeny termék, ne ejtse el. 2. Ne tegye a terméket erősen mágneses tárgyak közelébe, mint például mágnes és elektromos motor. Kerülje az

Részletesebben

Az OPN2001 telepítése és használata

Az OPN2001 telepítése és használata Az OPN2001 telepítése és használata Tartalomjegyzék A meghajtó telepítése 2 A scanner csatlakoztatása 3 OPN2001 USB-csatlakozó 3 A scanner leolvasása 3 Az OPN2001 scanner 4 Használat 4 Funkciók 5 Problémamegoldás

Részletesebben

Felhasználói útmutató

Felhasználói útmutató Felhasználói útmutató E l e c t r o p o i n t K f t., 1 1 5 3, B u d a p e s t B o c s k a i u. 8 Oldal 1 Figyelmeztetés 1. Ez egy érzékeny termék, ne ejtse el. 2. Ne tegye a terméket erősen mágneses tárgyak

Részletesebben

SP-1101W Quick Installation Guide

SP-1101W Quick Installation Guide SP-1101W Quick Installation Guide 06-2014 / v1.2 1 I. Termékinformációk... 3 I-1. A csomag tartalma... 3 I-2. Elülső panel... 3 I-3. LED állapota... 4 I-4. Kapcsoló-státusz gomb... 4 I-5. Termékcímke...

Részletesebben

VARIO Face 2.0 Felhasználói kézikönyv

VARIO Face 2.0 Felhasználói kézikönyv VARIO Face 2.0 Felhasználói kézikönyv A kézikönyv használata Mielőtt elindítaná és használná a szoftvert kérjük olvassa el figyelmesen a felhasználói kézikönyvet! A dokumentum nem sokszorosítható illetve

Részletesebben

Mini DV Használati útmutató

Mini DV Használati útmutató Mini DV Használati útmutató Készülék leírása 1: Akasztó furat 2: Bekapcsoló 3: Mód 4:Klipsz 5:Micro SD 6:Tartó 7: Mini USB 8: Kamera 9:Felvétel 10: Státusz indikátor 11: Mikrofon Tartozékok 12: Állvány

Részletesebben

MÉRY Android Alkalmazás

MÉRY Android Alkalmazás MÉRY Android Alkalmazás Felhasználói kézikönyv Di-Care Zrt. Utolsó módosítás: 2014.06.12 Oldal: 1 / 7 Tartalomjegyzék 1. Bevezetés 3 1.1. MÉRY Android alkalmazás 3 1.2. A MÉRY Android alkalmazás funkciói

Részletesebben

1. Csomag tartalma. 2. A készülék áttekintése. Kezdő lépések

1. Csomag tartalma. 2. A készülék áttekintése. Kezdő lépések Kezdő lépések 1. Csomag tartalma 1. ekönyv olvasó főegység 2. Tápadapter 3. USB-kábel 4. Rövid használati útmutató 5. Garancialevél 6. Hordozótok 2. A készülék áttekintése 7 ekönyv olvasó HU - 1 1 2 3

Részletesebben

SJM10 Felhasználói útmutató

SJM10 Felhasználói útmutató SJM10 Felhasználói útmutató E l e c t r o p o i n t K f t., 1 0 4 4 B u d a p e s t, M e g y e r i ú t 1 1 6. F s z. 1. Oldal 1 Figyelmeztetés 1. Ez egy érzékeny termék, ne ejtse el. 2. Ne tegye a terméket

Részletesebben

FELHASZNÁLÓI KÉZIKÖNYV Verzió 1.0 Magyar PIPER 100 / 200

FELHASZNÁLÓI KÉZIKÖNYV Verzió 1.0 Magyar PIPER 100 / 200 FELHASZNÁLÓI KÉZIKÖNYV Verzió 1.0 Magyar PIPER 100 / 200 PIPER 100 / 200 2 Bevezetés Gratulálunk a Leica Geosystems új Csőlézerének a megvásárlásához. Termék Termék Azonosítás A Piper 100 és 200 lézeres

Részletesebben

2015 myphone. Minden jog fenntartva. myphone Iron. Kezelési útmutató

2015 myphone. Minden jog fenntartva. myphone Iron. Kezelési útmutató 2015 myphone. Minden jog fenntartva. myphone Iron Kezelési útmutató Technikai specifikáció: RAM Memória: 1GB Dual Core Cortex A7 1.3GHz processzor 3,5 kapacitív érintőkijelző 320 x 480 px felbontással

Részletesebben

Gyors Indítási Útmutató

Gyors Indítási Útmutató NWA1300-NJ Gyors Indítási Útmutató 802.11 b/g/n Falban lévő PoE Hozzáférési pont Firmware Verzió 1.00 1. kiadás, 0 / 2011 ALAPÉRTELMEZETT BEJELENTKEZÉSI RÉSZLETEK Felhasználónév admin Jelszó 1234 TARTALOM

Részletesebben

Ultrahangos távolságmérő. Modell: JT-811. Használati útmutató

Ultrahangos távolságmérő. Modell: JT-811. Használati útmutató Ultrahangos távolságmérő Modell: JT-811 Használati útmutató I. Funkciók 1) A mérés angolszász/metrikus mértékegységekben 2) Lehetőség van a kezdeti mérési pont kiválasztására 3) Adatrögzítés/adatok előhívása

Részletesebben

A CA-42 adatkommunikációs kábel gyors telepítési útmutatója

A CA-42 adatkommunikációs kábel gyors telepítési útmutatója A CA-42 adatkommunikációs kábel gyors telepítési útmutatója 9234594 2. kiadás A Nokia, a Nokia Connecting People és a Pop-Port a Nokia Corporation bejegyzett védjegyei. Copyright 2005 Nokia. Minden jog

Részletesebben

Leica 3D Disto Felhasználói Kézikönyv. Verzió 4.0 Magyar

Leica 3D Disto Felhasználói Kézikönyv. Verzió 4.0 Magyar Leica 3D Disto Felhasználói Kézikönyv Verzió 4.0 Magyar Bevezetés Vásárlás Gratulálunk a Leica 3D Disto megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági előírásokat, mint a műszer

Részletesebben

TARTALOM ÓVINTÉZKEDÉSEK...1 TÍPUS ÉS MŰSZAKI ADATOK...1 GOMBOK ÉS FUNKCIÓJUK...2 JELZÉSEK ÉS FUNKCIÓK...5 ÜZEMELTETÉSI UTASÍTÁSOK...

TARTALOM ÓVINTÉZKEDÉSEK...1 TÍPUS ÉS MŰSZAKI ADATOK...1 GOMBOK ÉS FUNKCIÓJUK...2 JELZÉSEK ÉS FUNKCIÓK...5 ÜZEMELTETÉSI UTASÍTÁSOK... MEGJEGYZÉS 1. A borítón látható ábra csak tájékoztatásul szolgál, amely eltérhet a vásárolt terméktől. 2. A légkondicionáló működtetése előtt feltétlenül olvassa el az ÓVINTÉZKEDÉSEK című részt. 3. Ez

Részletesebben

Médiatár. Rövid felhasználói kézikönyv

Médiatár. Rövid felhasználói kézikönyv Médiatár Rövid felhasználói kézikönyv Tartalomjegyzék Bevezetés Tartalomjegyzék Bevezetés Bevezetés... 3 Kezdô gondolatok... 4 Hálózati követelmények... 4 Támogatott operációs rendszerek a számítógépeken...

Részletesebben

N150 Wi-Fi útválasztó (N150R)

N150 Wi-Fi útválasztó (N150R) Easy, Reliable & Secure Telepítési útmutató N150 Wi-Fi útválasztó (N150R) Védjegyek Az egyéb márka- és terméknevek a tulajdonosaik védjegyei vagy bejegyzett védjegyei. Az itt közölt adatok előzetes figyelmeztetés

Részletesebben

Leica 3D Disto A valódi világ újrateremtése

Leica 3D Disto A valódi világ újrateremtése Leica 3D Disto A valódi világ újrateremtése Gyönyörűen termelékeny Az Ön új partnere a Hatékony szoba-felmérésben MÉRÉS három dimenzióban nagy pontossággal. RAUM: 90/0/0 VETÍTÉS pont a ponthoz. RÖGZÍTÉS

Részletesebben

VarioFace dokumenta cio

VarioFace dokumenta cio VarioFace dokumenta cio Tartalom Felhasználói dokumentáció... 2 1. A program felépítése... 2 1.1. Vario csatlakoztatása... 2 1.2. Főablak... 3 1.3. Képkijelölő ablak... 4 2. A program használata... 4 2.1.

Részletesebben

Di1611/Di2011. KEZELÉSI ÚTMUTATÓ: Twain

Di1611/Di2011. KEZELÉSI ÚTMUTATÓ: Twain Di1611/Di2011 KEZELÉSI ÚTMUTATÓ: Twain Driver Tartalomjegyzék Tartalomjegyzék 1 A PC szkennelés beállítása 2 Csatlakozás az USB portra 3 A TWAIN meghajtó telepítése 3.1 A TWAIN meghajtó telepítése Plug

Részletesebben

A LÉGKONDICIONÁLÓ TÁVIRÁNYÍTÓJA HASZNÁLATI ÚTMUTATÓ

A LÉGKONDICIONÁLÓ TÁVIRÁNYÍTÓJA HASZNÁLATI ÚTMUTATÓ A LÉGKONDICIONÁLÓ TÁVIRÁNYÍTÓJA HASZNÁLATI ÚTMUTATÓ HASZNÁLATI ÚTMUTATÓ MAGYAR TARTALOM ELSŐ LÉPÉSEK ELSŐ LÉPÉSEK TARTALOM 1. ELSŐ LÉPÉSEK 1. Első ek 02 2. Kijelző 03 3. Gombok 04 4. Működtetés 08 3. 4.

Részletesebben

Netis Vezetékes ADSL2+, N Modem Router Gyors Telepítési Útmutató

Netis Vezetékes ADSL2+, N Modem Router Gyors Telepítési Útmutató Netis Vezetékes ADSL2+, N Modem Router Gyors Telepítési Útmutató Modell szám: DL4201 Tartalomjegyzék 1. A csomag tartalma... 1 2. Hardware csatlakoztatása... 1 3. A modem webes felületen történő beüzemelése...

Részletesebben

DVR-338 DIGITÁLIS DIKTAFON HASZNÁLATI ÚTMUTATÓ

DVR-338 DIGITÁLIS DIKTAFON HASZNÁLATI ÚTMUTATÓ DVR-338 DIGITÁLIS DIKTAFON HASZNÁLATI ÚTMUTATÓ A készülék bemutatása 1 REC - Felvétel gomb 2 Stop/Kikapcsolás gomb 3 UP - FEL/Visszatekerés 4 DOWN LE/Előretekerés 5 HOLD - Billentyűzár 6 VOL + (hangerő

Részletesebben

Avantalk AH5 Bluetooth Mono Headset Használati utasítás

Avantalk AH5 Bluetooth Mono Headset Használati utasítás Avantalk AH5 Bluetooth Mono Headset Használati utasítás I. Töltés a. Az első használat előtt a készülék teljes feltöltése szükséges, a teljes töltési ciklus hozzávetőlegesen 3.5 4 órát vesz igénybe. b.

Részletesebben

BT-R820 Használati utasítás BT-R820 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: 1.1

BT-R820 Használati utasítás BT-R820 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: 1.1 BT-R820 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: 1.1 1. oldal TARTALOMJEGYZÉK 0. Gyors telepítés...3 1. Bevezetés...4 1.1 Áttekintés...4 1.2 Fő jellemzők...4 1.3 Alkalmazási

Részletesebben

16/8/4 CSATORNÁS Real Time MPEG-4DVR. 16/8/4 CSATORNÁS beépített DVD-RW íróval vagy CD-RW íróval

16/8/4 CSATORNÁS Real Time MPEG-4DVR. 16/8/4 CSATORNÁS beépített DVD-RW íróval vagy CD-RW íróval AVC78X QUICK START 1 GYORS INDÍTÁS 16/8/4 CSATORNÁS Real Time MPEG-4DVR 4 CSATORNÁS 16/8/4 CSATORNÁS 16/8/4 CSATORNÁS beépített DVD-RW íróval vagy CD-RW íróval 1. Győződjön meg arról, hogy a csomag tartalmazza

Részletesebben

JABRA MOVE WIRELESS. Használati útmutató. jabra.com/movewireless

JABRA MOVE WIRELESS. Használati útmutató. jabra.com/movewireless Használati útmutató jabra.com/movewireless 1. ÜDVÖZÖLJÜK...3 2. A DOBOZ TARTALMA... 4 3. A FEJHALLGATÓ VISELÉSE...5 3.1 A MAGASSÁG BEÁLLÍTÁSA 4. A FEJHALLGATÓ FELTÖLTÉSE... 6 4.1 AKKUMULÁTOR TÖLTÖTTSÉGJELZŐ

Részletesebben

Microsec Zrt. által kibocsátott elektronikus aláírás telepítése Windows 7 (x86/x64) Internet Explorer 9 (32 bites) böngészőbe

Microsec Zrt. által kibocsátott elektronikus aláírás telepítése Windows 7 (x86/x64) Internet Explorer 9 (32 bites) böngészőbe Microsec Zrt. által kibocsátott elektronikus aláírás telepítése Windows 7 (x86/x64) Internet Explorer 9 (32 bites) böngészőbe 1. Indítsa el az Internet Explorer 9 (32 bites) böngészőt. (Start menü > Internet

Részletesebben

A P-touch Transfer Manager használata

A P-touch Transfer Manager használata A P-touch Transfer Manager használata Verzió 0 HUN Bevezetés Fontos megjegyzés A dokumentum tartalma és a termék műszaki adatai értesítés nélkül módosulhatnak. A Brother fenntartja a jogot, hogy értesítés

Részletesebben

CPA 601, CPA 602, CPA 603

CPA 601, CPA 602, CPA 603 CPA 601, CPA 602, CPA 603 Infravörös távvezérlő rendszer Felhasználói kézikönyv Olvassa el a teljes kezelési útmutatót a használatba helyezés előtt! A helytelen használat visszafordíthatatlan károkat okozhat!

Részletesebben

TavIRisp (STK500) USB felületű programozó firmware frissítése

TavIRisp (STK500) USB felületű programozó firmware frissítése TavIRisp (STK500) USB felületű programozó firmware frissítése Felhasználói dokumentáció TavIR-AVR 2008. augusztus 22. 1 / 9 Frissítés A TavIRisp (STK500) programozó belső firmware járulékos programozó

Részletesebben

SJ4000 WIFI Felhaszna lo i u tmutato

SJ4000 WIFI Felhaszna lo i u tmutato SJ4000 WIFI Felhaszna lo i u tmutato Oldal 1 Figyelmeztetés 1. Ez egy érzékeny termék, ne ejtse el. 2. Ne tegye a terméket erősen mágneses tárgyak közelébe, mint például mágnes és elektromos motor. Kerülje

Részletesebben

A Smart-UPS 1200/1500 VA 100/120/230 Vac rackbe szerelhető 1U telepítési útmutatója

A Smart-UPS 1200/1500 VA 100/120/230 Vac rackbe szerelhető 1U telepítési útmutatója A Smart-UPS 1200/1500 VA 100/120/230 Vac rackbe szerelhető 1U telepítési útmutatója Fontos biztonsági üzenetek Olvassa el alaposan az utasításokat, hogy megismerje a berendezést, mielőtt üzembe helyezi,

Részletesebben

automagic SP Automata vonal, derékszögrajzoló és pontlézer kezelési kézikönyv Használat előtt kérjük olvassa el figyelmesen a kezelési kézikönyvet

automagic SP Automata vonal, derékszögrajzoló és pontlézer kezelési kézikönyv Használat előtt kérjük olvassa el figyelmesen a kezelési kézikönyvet automagic SP Automata vonal, derékszögrajzoló és pontlézer kezelési kézikönyv Használat előtt kérjük olvassa el figyelmesen a kezelési kézikönyvet Figyelmeztetés - Kérjük ne nézzen közvetlenül a lézerfénybe

Részletesebben

EM4028 PCI 10/100/1000 MBPS HÁLÓZATI ADAPTER

EM4028 PCI 10/100/1000 MBPS HÁLÓZATI ADAPTER EM4028 PCI 10/100/1000 MBPS HÁLÓZATI ADAPTER 2 MAGYAR EM4028 - PCI 10/100/1000 MBPS HÁLÓZATI ADAPTER Tartalomjegyzék 1.0 Bevezetés... 2 1.1 A csomag tartalma... 2 1.2 Mielőtt elkezdené... 2 2.0 A hardver

Részletesebben

GIS Open 2011 Székesfehérvár Leica Viva Integrált felmérés eszközei Leica Viva Képalkotási Technológiák Horváth Zsolt Leica Geosystems Hungary Kft

GIS Open 2011 Székesfehérvár Leica Viva Integrált felmérés eszközei Leica Viva Képalkotási Technológiák Horváth Zsolt Leica Geosystems Hungary Kft GIS Open 2011 Székesfehérvár Leica Viva Integrált felmérés eszközei Leica Viva Képalkotási Technológiák Horváth Zsolt Leica Geosystems Hungary Kft Leica Viva Series Egy teljes felmérő rendszer 2 Új TS11

Részletesebben

Windows 8.1 frissítés, részletes útmutató

Windows 8.1 frissítés, részletes útmutató Windows 8.1 frissítés, részletes útmutató A Windows 8.1 telepítése és frissítése A BIOS, illetve alkalmazások és illesztőprogramok frissítése, valamint a Windows Update futtatása A telepítés típusának

Részletesebben

Samsung Universal Print Driver Felhasználói útmutató

Samsung Universal Print Driver Felhasználói útmutató Samsung Universal Print Driver Felhasználói útmutató képzelje el a lehetőségeket Szerzői jog 2009 Samsung Electronics Co., Ltd. Minden jog fenntartva. Ez a felügyeleti útmutató csak tájékoztató célt szolgál.

Részletesebben

Netis vezeték nélküli, N típusú Router Gyors Telepítési Útmutató

Netis vezeték nélküli, N típusú Router Gyors Telepítési Útmutató Netis vezeték nélküli, N típusú Router Gyors Telepítési Útmutató Tartalomjegyzék 1. A csomag tartalma... 1 2. Hardware csatlakoztatása... 1 3. A router webes felületen történő beüzemelése... 2 4. Hibaelhárítás...

Részletesebben

Telepítési megjegyzések Windows 7 és Windows Server 2008 R2 felhasználók részére

Telepítési megjegyzések Windows 7 és Windows Server 2008 R2 felhasználók részére FONTOS: Telepítési megjegyzések Windows 7 és Windows Server 2008 R2 felhasználók részére Sajnálattal értesítjük, hogy a készülékkel együtt szállított CD vagy DVD lemezen található automata telepítőprogramok

Részletesebben

Sony Ericsson P910i BlackBerry Connect telepítési segédlet

Sony Ericsson P910i BlackBerry Connect telepítési segédlet Sony Ericsson P910i BlackBerry Connect telepítési segédlet A Sony Ericsson P910i BlackBerry Connect online levelezô alkalmazásának telepítése Microsoft Exchange szerverrel való együttmûködéshez : Megjegyzés:

Részletesebben

Használati útmutató Tartalom

Használati útmutató Tartalom Használati útmutató Tartalom Általános ismertetés... 2 Belső akkumulátor tesztelése...2 Jármű indítása... 2 Belső akkumulátor töltése...2 Az akkumulátorra nincs garancia... 3 Javaslatok, figyelmeztetések...

Részletesebben

ASC. Kezelési útmutató. 6 8 0 0, H ó d m e z ő v á s á r h e l y. B o t o n d u. 1 0. T e l. : + 3 6 / 7 0 5 3 9 8 3 4 2

ASC. Kezelési útmutató. 6 8 0 0, H ó d m e z ő v á s á r h e l y. B o t o n d u. 1 0. T e l. : + 3 6 / 7 0 5 3 9 8 3 4 2 ASC Kezelési útmutató 6 8 0 0, H ó d m e z ő v á s á r h e l y B o t o n d u. 1 0. T e l. : + 3 6 / 7 0 5 3 9 8 3 4 2 W e b : w w w. i p a r i m e r l e g e k. h u E - m a i l : i p a r i m e r l e g e

Részletesebben

SDX Professional 1.0 Telepítési leírás

SDX Professional 1.0 Telepítési leírás SDX Professional 1.0 Telepítési leírás Készült: 2003. július 21. Utolsó módosítás időpontja: 2004. szeptember 22. E-Group Magyarország Rt. Tartalomjegyzék 1. Bevezetés...3 2. Hardver és szoftver követelmények...3

Részletesebben

TÁMOP 6.1.4. KORAGYERMEKKORI PROGRAM (0-7 ÉV) Mobil munkaállomások beszerzése

TÁMOP 6.1.4. KORAGYERMEKKORI PROGRAM (0-7 ÉV) Mobil munkaállomások beszerzése TÁMOP 6.1.4. KORAGYERMEKKORI PROGRAM (0-7 ÉV) Mobil munkaállomások beszerzése TÁMOP 6.1.4. KORAGYERMEKKORI PROGRAM (0-7 ÉV) AZ ELŐADÁS TELJES ANYAGA MEGTALÁLHATÓ AZ OTH HONLAPJÁN! ACER Aspire E 15 15,6

Részletesebben

CD-ROM (Szoftver, Használati útmutató, garancia) 5V DC, 2.5A Áram-adapter

CD-ROM (Szoftver, Használati útmutató, garancia) 5V DC, 2.5A Áram-adapter Ez a terméket bármely ma használatos web böngészővel (pl. Internet Explorer 6 or Netscape Navigator 7.0) beállítható. Kezdő lépések DP-G321 AirPlus G 802.11g/2.4GHz Vezeték nélküli Multi-Port Nyomtató

Részletesebben

Digitális fényképezőgép Szoftver útmutató

Digitális fényképezőgép Szoftver útmutató EPSON Digitális fényképezőgép / Digitális fényképezőgép Szoftver útmutató Minden jog fenntartva. Jelen kézikönyv a SEIKO EPSON CORPORATION előzetes írásbeli engedélye nélkül sem részben sem egészben nem

Részletesebben

1. fejezet: Bevezetés. 2. fejezet: Első lépések

1. fejezet: Bevezetés. 2. fejezet: Első lépések 1. fejezet: Bevezetés A Media Player 100 olyan digitális médialejátszó, amely USB memóriához és kártyaolvasókhoz egyaránt csatlakoztatható. Az otthoni szórakoztatóközpontra csatlakozik, és lehetővé teszi

Részletesebben

Kamera. Hálózati Box kamera. Gyors üzemelési útmutató. magyar

Kamera. Hálózati Box kamera. Gyors üzemelési útmutató. magyar Kamera Hálózati Box kamera Gyors üzemelési útmutató UD.6L0201B1320A01EU magyar Ez a gyors útmutató a következő készülékekre vonatkozik: DS-2CD4012F-(A)(P)(W)(SDI)(FC), DS-2CD4012FWD-(A)(P)(W)(SDI)(FC),

Részletesebben

Leica DISTO D5 Távolságok mérése

Leica DISTO D5 Távolságok mérése Leica DISTO D5 Távolságok mérése Leica DISTO D5 WORLD FIRST: DIGITAL POINTFINDER WITH 4x ZOOM! Elérhető ilyen távolság? A Leica DISTO D5 különösen a kültéri mérések megkönnyítését segíti számos új funkcióval

Részletesebben

Netlock Kft. által kibocsátott elektronikus aláírás telepítése Windows XP SP3 Internet Explorer 8 böngészőbe

Netlock Kft. által kibocsátott elektronikus aláírás telepítése Windows XP SP3 Internet Explorer 8 böngészőbe Netlock Kft. által kibocsátott elektronikus aláírás telepítése Windows XP SP3 Internet Explorer 8 böngészőbe 1. Indítsa el az Internet Explorer 8-as böngészőt. (Windows XP esetén: Start menü > Internet

Részletesebben

Gyors Telepítési Útmutató N típusú, Vezeték Nélküli, ADSL2+ Modem DL-4305, DL-4305D

Gyors Telepítési Útmutató N típusú, Vezeték Nélküli, ADSL2+ Modem DL-4305, DL-4305D Gyors Telepítési Útmutató N típusú, Vezeték Nélküli, ADSL2+ Modem DL-4305, DL-4305D Tartalomjegyzék 1. Hardver telepítése... 1 2. Számítógép beállításai... 2 3. Bejelentkezés... 4 4. Modem beállítások...

Részletesebben

A PR-650 2. verziójának új funkciói HU

A PR-650 2. verziójának új funkciói HU A PR-650 2. verziójának új funkciói HU A második verzióban az itt bemutatott új funkciók kaptak helyet. A gép használata előtt figyelmesen olvassa el ezt az útmutatót és a PR650-es varrógéphez tartozó

Részletesebben

A GeoEasy telepítése. Tartalomjegyzék. Hardver, szoftver igények. GeoEasy telepítése. GeoEasy V2.05 Geodéziai Feldolgozó Program

A GeoEasy telepítése. Tartalomjegyzék. Hardver, szoftver igények. GeoEasy telepítése. GeoEasy V2.05 Geodéziai Feldolgozó Program A GeoEasy telepítése GeoEasy V2.05 Geodéziai Feldolgozó Program (c)digikom Kft. 1997-2008 Tartalomjegyzék Hardver, szoftver igények GeoEasy telepítése A hardverkulcs Hálózatos hardverkulcs A GeoEasy indítása

Részletesebben

Tanúsítvány feltöltése Gemalto.NET kártyára és Gemalto SIM termékre

Tanúsítvány feltöltése Gemalto.NET kártyára és Gemalto SIM termékre Tanúsítvány feltöltése Gemalto.NET kártyára és Gemalto SIM termékre Windows XP, Vista és Windows 7 operációs rendszeren 1(6) 1. Tartalomjegyzék 1. Tartalomjegyzék... 2 2. Bevezető... 3 3. MiniDriver Manager

Részletesebben

Budapest Internetbank számlaadatok áttöltése Kézi PC-be. (Felhasználási útmutató)

Budapest Internetbank számlaadatok áttöltése Kézi PC-be. (Felhasználási útmutató) számlaadatok áttöltése Kézi PC-be. (Felhasználási útmutató) A szolgáltatás új funkciójának segítségével számlaadatait, számlakivonatát, tranzakció történetét tárolhatja offline módon és áttöltheti azt

Részletesebben

Ismerkedés a MyPal készülékkel. Kezelőszervek a hátlapon

Ismerkedés a MyPal készülékkel. Kezelőszervek a hátlapon Ismerkedés a MyPal készülékkel Kezelőszervek az előlapon Kezelőszervek az oldalon Kezelőszervek a hátlapon Kezelőszervek a készülék tetején Kezelőszervek a készülék alján A MyPal készülék beüzemelése Mielőtt

Részletesebben

Vodafone Mobile Connect telepítése

Vodafone Mobile Connect telepítése Vodafone Mobile Connect telepítése Kérjük ne csatlakoztassa a Vodafone Mobile Connect eszközt a Mac számítógépéhez. Ha esetleg már csatlakoztatta az adatkártyát vagy a modemet a Mac számítógépéhez, akkor

Részletesebben

Vodafone DSL Easy Box beállítása

Vodafone DSL Easy Box beállítása A böngészőt indítsd el és a címhez írd be a következőt: http://192.168.2.1/ A felületen a jobb felső sarokban át lehet váltani a nyelvet angolra (alapértelmezett nyelv a német). 1 Ha minden sikeres, akkor

Részletesebben

Diva 852 ISDN T/A. Gyorstelepítési útmutató. www.eicon.com

Diva 852 ISDN T/A. Gyorstelepítési útmutató. www.eicon.com Diva 852 ISDN T/A Gyorstelepítési útmutató www.eicon.com Tartalom Bevezetés... 2 Jelzõlámpák... 2 Kábelek csatlakoztatása... 2 Telepítés Windows 98 alatt... 3 Telepítés Windows Me alatt... 4 Telepítés

Részletesebben

Kezelési útmutató PLANTRONICS SAVI GO HEADSET SYSTEM. Quantum-R Kft. Importőr:

Kezelési útmutató PLANTRONICS SAVI GO HEADSET SYSTEM. Quantum-R Kft. Importőr: PLANTRONICS SAVI GO HEADSET SYSTEM Kezelési útmutató Importőr: Quantum-R Kft. 1094. Budapest, Tűzoltó u. 79. Tel: 456-2060 Fax: 456-2069 quantumr@quantumr.hu www.quantumr.hu Doboz tartalma A hálózati (220V)

Részletesebben

Hálózati projektor használati útmutató

Hálózati projektor használati útmutató Hálózati projektor használati útmutató Tartalomjegyzék Előkészületek...3 Projektor csatlakoztatása a számítógéphez...3 Vezetékes kapcsolat... 3 A projektor távvezérlése LAN-on keresztül...5 Támogatott

Részletesebben

RC11 Air Mouse. Használati útmutató

RC11 Air Mouse. Használati útmutató RC11 Air Mouse Használati útmutató Bevezetés Köszönjük, hogy Measy terméket választott! Kérjük, használatba vétel előtt olvassa el figyelmesen ezt a használati utasítást, hogy a készüléket könnyen és egyszerűen

Részletesebben

Vonallézer HEDÜ L3. Art.Nr. L226 Használati utasítás. 2-13. oldal

Vonallézer HEDÜ L3. Art.Nr. L226 Használati utasítás. 2-13. oldal Vonallézer HEDÜ L3 Art.Nr. L226 Használati utasítás 2-13. oldal Szervíz-Telefon Kérdései vannak a termékkel kapcsolatban? Hívjon fel bennünket: +49 (0) 2161 35433 0. Hétfõ - Péntek 8-17. Lézersugárzás

Részletesebben

EW3595 Bluetooth fejhallgató FM-rádióval és microsdkártyanyílással

EW3595 Bluetooth fejhallgató FM-rádióval és microsdkártyanyílással EW3595 Bluetooth fejhallgató FM-rádióval és microsdkártyanyílással 2 MAGYAR EW3595 Bluetooth headset FM-rádióval és microsd-kártyanyílással Tartalomjegyzék 1.0 Bevezetés... 2 1.1 A csomag tartalma... 2

Részletesebben

T-Mobile Communication Center Készülékek telepítése a TMCC segítségével

T-Mobile Communication Center Készülékek telepítése a TMCC segítségével T-Mobile Communication Center Készülékek telepítése a TMCC segítségével Tartalomjegyzék 1 Készülékek / mobiltelefonok telepítése 3 1.1 Infravörös kapcsolat Win2000 és WinXP operációs rendszerrel 3 1.2

Részletesebben

DLNA- beállítási útmutató

DLNA- beállítási útmutató MAGYAR DLNA- beállítási útmutató LAN hálózati csatlakozáshoz Tapasztalja meg a valóságot AQUOS LCD-TV 2011 tavasz/nyár Oldal - 1 - LE820 - LE822 - LE814 - LE824 - LE914 - LE925 Tartalom: 1. A PC előkészítése

Részletesebben

Gyors üzembe helyezési kézikönyv

Gyors üzembe helyezési kézikönyv Netis 150Mbps, vezeték nélküli, kültéri, N hozzáférési pont Gyors üzembe helyezési kézikönyv Típus szám: WF2301 A csomagolás tartalma *WF2301 *PoE adapter *Gyors üzembe helyezési kézikönyv LED-ek LED Állapot

Részletesebben

A GeoEasy telepítése. Tartalomjegyzék. Hardver, szoftver igények. GeoEasy telepítése. GeoEasy V2.05+ Geodéziai Feldolgozó Program

A GeoEasy telepítése. Tartalomjegyzék. Hardver, szoftver igények. GeoEasy telepítése. GeoEasy V2.05+ Geodéziai Feldolgozó Program A GeoEasy telepítése GeoEasy V2.05+ Geodéziai Feldolgozó Program (c)digikom Kft. 1997-2010 Tartalomjegyzék Hardver, szoftver igények GeoEasy telepítése A hardverkulcs Hálózatos hardverkulcs A GeoEasy indítása

Részletesebben

CareLink Personal telepítési útmutató. Első lépések a CareLink Personal adatfeltöltéshez

CareLink Personal telepítési útmutató. Első lépések a CareLink Personal adatfeltöltéshez CareLink Personal telepítési útmutató Első lépések a CareLink Personal adatfeltöltéshez A CareLink USB illesztőprogram telepítése A CareLink USB illesztőprogramot telepíteni kell. Ez az illesztőprogram

Részletesebben

DWL-G122 Vezeték nélküli USB Adapter. CD-ROM (amely tartalmazza a drivereket, a használati útmutatót és a garanciát)

DWL-G122 Vezeték nélküli USB Adapter. CD-ROM (amely tartalmazza a drivereket, a használati útmutatót és a garanciát) A termék a következő operációs rendszerekkel működik: Windows XP, Windows 2000, Windows Me, Windows 98se DWL-G122 AirPlus G Nagysebességű 802.11g USB Vezeték nélküli Adapter Kezdő lépések Legalább az alábbiakkal

Részletesebben

Fontos megjegyzés: Telepítse először az illesztőprogramot, majd csatlakoztassa a VideoCAM ExpressII eszközt az USB porthoz!

Fontos megjegyzés: Telepítse először az illesztőprogramot, majd csatlakoztassa a VideoCAM ExpressII eszközt az USB porthoz! Fontos megjegyzés: Telepítse először az illesztőprogramot, majd csatlakoztassa a VideoCAM ExpressII eszközt az USB porthoz! Telepítés előtt olvassa el ezt a fontos megjegyzést! 1. A VideoCAM ExpressII

Részletesebben

TM-73733 Szervó vezérlő és dekóder

TM-73733 Szervó vezérlő és dekóder TM-73733 Szervó vezérlő és dekóder Használati útmutató 2011 BioDigit Ltd. Minden jog fenntartva. A dokumentum sokszorosítása, tartalmának közzététele bármilyen formában, beleértve az elektronikai és mechanikai

Részletesebben

Verzió 1.0 Magyar. Leica Builder Termékcsalád Használati Utasítás

Verzió 1.0 Magyar. Leica Builder Termékcsalád Használati Utasítás Verzió 1.0 Magyar Leica Builder Termékcsalád Használati Utasítás Builder, Bevezetés Bevezetés 2 Megvásárlás Gratulálunk a Builder sorozatú műszer megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos

Részletesebben

VEZETÉK NÉLKÜLI SZÍNES INFRA KAMERA DIGITÁLIS VIDEO RÖGZÍTİVEL CIKKSZÁM GP-812BF (KAMERA GP-812T, DVR GP-7301)

VEZETÉK NÉLKÜLI SZÍNES INFRA KAMERA DIGITÁLIS VIDEO RÖGZÍTİVEL CIKKSZÁM GP-812BF (KAMERA GP-812T, DVR GP-7301) VEZETÉK NÉLKÜLI SZÍNES INFRA KAMERA HU DIGITÁLIS VIDEO RÖGZÍTİVEL CIKKSZÁM GP-812BF (KAMERA GP-812T, DVR GP-7301) Kérjük, olvassa el a használati útmutatót, mielıtt használatba venné a kamera szettet.

Részletesebben

1601-12. = "fel" = KI / BE = OK. = Hőmérséklet. = "le" = Kezdési idő. = Szaunázási idő. = Szaunavilágítás. = programgombok. = Szellőzés 314 SYRA 3 A

1601-12. = fel = KI / BE = OK. = Hőmérséklet. = le = Kezdési idő. = Szaunázási idő. = Szaunavilágítás. = programgombok. = Szellőzés 314 SYRA 3 A 1601-12 = KI / BE = Hőmérséklet = Kezdési idő = Szaunázási idő = Szaunavilágítás = Szellőzés OK 1 2 3 4 = "fel" = OK = "le" = programgombok 314 SYRA 3 A RAMOZÁS ELŐVÁLASZTÁS KI/BE KAPCS.BENYOMNI HÁTTÉRVILÁGÍTÁS

Részletesebben

A telepítési útmutató tartalma

A telepítési útmutató tartalma 1 A telepítési útmutató tartalma 3 Kompatibilitás és rendszerkövetelmények A telepítési folyamat röviden 4 A telepítés indítása 5 Adatbáziskezelő beállítása / telepítése 8 Telepítési módozatok 11 Az ENSO

Részletesebben

Segédlet kriptográfiai szolgáltatást beállító szoftverhez (CSPChanger)

Segédlet kriptográfiai szolgáltatást beállító szoftverhez (CSPChanger) Segédlet kriptográfiai szolgáltatást beállító szoftverhez (CSPChanger) szoftveres, PKCS#12 formátumú tanúsítvány átalakításához 1(8) 1. Tartalomjegyzék 1. Tartalomjegyzék... 2 2. Bevezető... 3 3. CSPChanger

Részletesebben

Használati útmutató a Székács Elemér Szakközépiskola WLAN hálózatához

Használati útmutató a Székács Elemér Szakközépiskola WLAN hálózatához Használati útmutató a Székács Elemér Szakközépiskola WLAN hálózatához Készítette: Szentgyörgyi Attila Turcsányi Tamás Web: http://www.wyonair.com E-mail: 2008. november 8. TARTALOMJEGYZÉK TARTALOMJEGYZÉK

Részletesebben

PERREKUP DxxTx - HDK10 Rekuperátor vezérlő Használati Utasítás

PERREKUP DxxTx - HDK10 Rekuperátor vezérlő Használati Utasítás PERREKUP DxxTx - HDK10 Rekuperátor vezérlő Használati Utasítás Permanent Kft ver.20130502 Műszaki adatok Hálózati feszültség 220-240V AC / 50Hz Működési hőmérséklettartomány -30 ~ +65 C Maximális relatív

Részletesebben

WLAN router telepítési segédlete

WLAN router telepítési segédlete Annak érdekében, hogy jogosulatlan felhasználóknak a routerhez való hozzáférése elkerülhető legyen, javasoljuk olyan biztonsági mechanizmusok használatát, mint a WEP, WPA vagy azonositó és jelszó beállitása

Részletesebben

3.5.2 Laborgyakorlat: IP címek és a hálózati kommunikáció

3.5.2 Laborgyakorlat: IP címek és a hálózati kommunikáció 3.5.2 Laborgyakorlat: IP címek és a hálózati kommunikáció Célkitűzések Egyszerű egyenrangú csomópontokból álló hálózat építése, és a fizikai kapcsolat ellenőrzése. Különböző IP-cím beállításoknak a hálózati

Részletesebben

A Windows 7 operációs rendszerrel kompatibilis DS150E felhasználói útmutatója. Dangerfield,február 2010 V1.0 Delphi PSS

A Windows 7 operációs rendszerrel kompatibilis DS150E felhasználói útmutatója. Dangerfield,február 2010 V1.0 Delphi PSS A Windows 7 operációs rendszerrel kompatibilis DS150E felhasználói útmutatója Dangerfield,február 2010 V1.0 Delphi PSS 1 TARTALOM Főalkatrészek. 3 Telepítési útmutató...5 A Bluetooth telepítése....17 A

Részletesebben

1 Rendszerkövetelmények

1 Rendszerkövetelmények 1 Rendszerkövetelmények 1.1 Operációs rendszer Az i-deal2 ajánlatadó alkalmazás a Microsoft.Net és Click Once technológiáin alapul. Ezek használatához legalább Microsoft Windows XP SP2 (Szervízcsomag 2),

Részletesebben

Image Processor BarCode Service. Felhasználói és üzemeltetői kézikönyv

Image Processor BarCode Service. Felhasználói és üzemeltetői kézikönyv Image Processor BarCode Service Áttekintés CIP-BarCode alkalmazás a Canon Image Processor programcsomag egyik tagja. A program feladata, hogy sokoldalú eszközt biztosítson képállományok dokumentumkezelési

Részletesebben

HUG7211 Gyakran Ismételt Kérdések (GYIK) az Transformer TF201 modellhez

HUG7211 Gyakran Ismételt Kérdések (GYIK) az Transformer TF201 modellhez HUG7211 Gyakran Ismételt Kérdések (GYIK) az Transformer TF201 modellhez Fájlok kezelése... 2 Hogyan érhetem el a microsd kártyán, SD kártyán és az USB eszközön tárolt adataimat?... 2 Hogyan tudom átmásolni

Részletesebben

Leica Geosystems. Építőipari Viszonteladói Nap

Leica Geosystems. Építőipari Viszonteladói Nap Leica Geosystems Építőipari Viszonteladói Nap 13:30-14:00 Érkezés és vendégfogadás 14:00-14:45 Leica Disto - előnyök & értékek 14:45-14:55 Rövid szünet 14:55-15:40 Disto alkalmazások és csomagok 15:40-16:00

Részletesebben

Memeo Instant Backup Rövid útmutató. 1. lépés: Hozza létre ingyenes Memeo fiókját. 2. lépés: Csatlakoztassa a tárolóeszközt a számítógéphez

Memeo Instant Backup Rövid útmutató. 1. lépés: Hozza létre ingyenes Memeo fiókját. 2. lépés: Csatlakoztassa a tárolóeszközt a számítógéphez Bevezetés A Memeo Instant Backup egyszerű biztonsági másolási megoldás, mely nagy segítséget nyújt a bonyolult digitális világban. A Memeo Instant Backup automatikus módon, folyamatosan biztonsági másolatot

Részletesebben

Modem és helyi hálózat

Modem és helyi hálózat Modem és helyi hálózat Felhasználói útmutató Copyright 2007 Hewlett-Packard Development Company, L.P. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira

Részletesebben

WiLARM-MICRO GSM Modul Telepítői Útmutató Verzió: 2.0

WiLARM-MICRO GSM Modul Telepítői Útmutató Verzió: 2.0 Verzió: 2.0 Tartalomjegyzék WiLARM-MICRO... 1... 1 A GSM modul működése, főbb funkciói... 3 A modul részei... 3 Mini USB csatlakozó... 3 Sorkapcsok... 3 Tápellátás... 3 Bemenetek... 3 LEDek... 4 LEDek

Részletesebben

Vizsgálókamera (boroszkóp) Használati útmutató

Vizsgálókamera (boroszkóp) Használati útmutató Vizsgálókamera (boroszkóp) Használati útmutató A készülék bekapcsolása előtt, kérjük, olvassa el a használati útmutatót. Ez a használati útmutató fontos biztonsággal kapcsolatos információkat tartalmaz.

Részletesebben

CADcat. Bevezetés a program főbb funkcióiba

CADcat. Bevezetés a program főbb funkcióiba CADcat. Bevezetés a program főbb funkcióiba Tartalomjegyzék Tartalomjegyzék...2 1 Telepítési útmutató...3 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta)...5 2.1 1. lehetőség: Az alkatrészek

Részletesebben

Mobil Partner telepítési és használati útmutató

Mobil Partner telepítési és használati útmutató Mobil Partner telepítési és használati útmutató Tartalom Kezdeti lépések... 2 Telepítés... 2 A program indítása... 6 Mobile Partner funkciói... 7 Művelet menü... 7 Kapcsolat... 7 Statisztika... 8 SMS funkciók...

Részletesebben

Köszönjük, hogy a MELICONI termékét választotta!

Köszönjük, hogy a MELICONI termékét választotta! H Köszönjük, hogy a MELICONI termékét választotta! AV 100 jelátadó segítségével vezeték nélkül továbbíthatja audio/video készülékeinek (videó lejátszó, DVD, dekóder/sat, videokamera) jelét egy második

Részletesebben
