1 HASZNÁLATI UTASÍTÁS HASZNÁLAT MEGHATÁROZÁSA A MOSÓGÉP HASZNÁLATA ELŐTT AZ ELSŐ MOSÁSI CIKLUS ÓVINTÉZKEDÉSEK ÉS ÁLTALÁNOS AJÁNLÁSOK A MOSÓGÉP LEÍRÁSA GYERMEKBIZTONSÁG MOSÓSZER ÉS ADALÉKOK A VISSZAMARADT VÍZ LEERESZTÉSE A SZŰRŐ ELTÁVOLÍTÁSA ÁPOLÁS ÉS KARBANTARTÁS HIBAELHÁRÍTÁSI ÚTMUTATÓ VEVŐSZOLGÁLAT SZÁLLÍTÁS ÉS KEZELÉS TARTOZÉKOK ÜZEMBE HELYEZÉS

2 HASZNÁLAT MEGHATÁROZÁSA Ez a készülék kizárólag olyan célra készült, hogy gépben mosható ruhaneműket mosson és centrifugáljon magánháztartásokban. Kövesse a jelen Használati utasításban és a külön Programtáblázatban megadott utasításokat a mosógép használata során. Őrizze meg a Használati utasítást és a Programtáblázatot; ha a mosógépet átadja egy másik személynek, adja át a Használati utasítást és a Programtáblázatot is. A MOSÓGÉP HASZNÁLATA ELŐTT 1. A csomagolás eltávolítása és ellenőrzés A kicsomagolás után győződjön meg arról, hogy a mosógép sértetlen. Kétség esetén ne használja a mosógépet. Hívja fel a vevőszolgálatot vagy a kereskedőt. Az összes csomagolóanyagot (műanyag zacskók, hungarocell, stb.) tartsa a gyermekek számára nem hozzáférhető helyen, mivel potenciális veszélyt jelentenek. Ha a készüléket a kiszállítást megelőzően hidegben tárolták, néhány óráig tartsa szobahőmérsékleten, mielőtt üzemeltetné. 2.Távolítsa el a rögzítőcsavarokat A készülék rögzítőcsavarokkal van ellátva, amelyek megakadályozzák, hogy szállítás közben belső sérülés keletkezzen. A rögzítőcsavarokat a mosógép használata előtt el kell távolítani (lásd Üzembe helyezés / Távolítsa el a rögzítőcsavarokat ). 3.A mosógép üzembe helyezése A készüléket szilárd és sík padlófelületen helyezze üzembe. Amennyiben a padlóalap rugalmas, a készüléket a helyiség sarkában kell felállítani. Állítsa be az elülső lábakat, hogy a mosógép stabilan és vízszintesen álljon a padlón (lásd Üzembe helyezés / Állítsa be a lábakat ). Fapadló vagy hullámosodásra hajlamos padlózat (például bizonyos parketták vagy laminált padlóburkolatok) esetén a készüléket egy 70 x 70 cm-es, legalább 3 cm vastag rétegelt lemezre állítsa. A rétegelt lemezt a padlóhoz kell rögzíteni. Győződjön meg arról, hogy a mosógép alapzatán lévő szellőzőnyílásokat (ha vannak ilyenek az adott mosógépen) nem tömíti el szőnyeg vagy hasonló anyag. 4.Vízbevezetés Csatlakoztassa a vízbevezető tömlőt a helyi vízmű előírásainak betartásával (lásd Üzembe helyezés / A vízbevezető tömlő(k) csatlakoztatása, valamint a tömlő tasakjában lévő utasítások). Vízellátás: Csak hideg víz (ha a programtáblázat nem tartalmaz más információt) Csap: 3/4 menetes tömlőcsatlakozó Nyomás: kpa (1-10 bar). Kizárólag új tömlőket használjon a mosógépnek a vízhálózathoz való csatlakoztatásához. A használt tömlőket nem szabad tovább használni, és azokat ki kell selejtezni. 5.Vízleeresztő tömlő A vízleeresztő tömlőt csatlakoztassa a szellőztetett szifonhoz, vagy a mellékelt U csőívvel akassza be a mosogató peremébe (lásd Üzembe helyezés / A vízleeresztő tömlő csatlakoztatása ). 6.Elektromos bekötés Az elektromos hálózatra történő csatlakoztatást a gyártó utasításainak és a helyi biztonsági előírásoknak betartásával szakképzett technikus végezheti el. A feszültségre, áramfogyasztásra és biztosítékokra vonatkozó adatok az ajtókeret mögött az előlapon felén találhatók. A készüléket csak olyan aljzaton keresztül szabad a hálózatra csatlakoztatni, amely rendelkezik az érvényben lévő előírásoknak megfelelő földelő kivezetéssel. A készülék földelését törvény írja elő. A gyártó nem vállal semmilyen felelősséget a fenti előírások betartásának elmulasztása miatt bekövetkező személyi sérülésekért vagy háziállatok sérüléseiért, illetve dologi károkért. Ne használjon hosszabbítót vagy elosztót. Bármilyen karbantartási művelet megkezdése előtt húzza ki a hálózati csatlakozót, vagy kapcsolja le az áramellátást. Az üzembe helyezést követően mindenkor biztosítani kell a hálózati csatlakozóhoz való hozzáférést vagy a hálózatról kétpólusú kapcsolóval történő leválasztás lehetőségét. Ne üzemeltesse a készüléket, ha az a szállítás közben megsérült. Értesítse a vevőszolgálatot. A hálózati tápkábelt kizárólag a vevőszolgálattal cseréltesse ki. A mosógépet kizárólag háztartásban és rendeltetésszerűen használja.

3 AZ ELSŐ MOSÁSI CIKLUS Javasoljuk, hogy az első mosási ciklust ruha nélkül végezze el. Ez arra szolgál, hogy eltávolítsa a mosógépből a gyártó által végzett tesztelés után esetleg bennmaradt vizet. 1. Nyissa ki a vízcsapot. 2. Csukja be a készülék ajtaját. 3. Töltsön egy kevés mosóport (körülbelül 30 ml) a mosószer-adagolóba. 4. Válasszon ki egy rövid mosóprogramot (lásd a programtáblázatot). 5. Nyomja meg a Start (Szünet) gombot. ÓVINTÉZKEDÉSEK ÉS ÁLTALÁNOS AJÁNLÁSOK 1.Biztonsági óvintézkedések A mosógép kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. A készüléket gyermekek nem üzemeltethetik. Más készülékeket TILOS a mosógép munkafelületére helyezni (pl. szárítógép, vízmelegítő stb.). A mosógép kizárólag beltéri használatra alkalmas. Ne tároljon vagy használjon gyúlékony anyagokat a mosógép közelében. Soha ne a szűrőfedélnél, az előlapnál vagy a mosószer-adagolónál fogva emelje meg a készüléket. 2.Csomagolás A csomagolóanyagok 100%-ban újrahasznosíthatók, és el van látva az újrahasznosíthatóság jelével. A csomagolóanyag hulladékba helyezésénél tartsa be az érvényes helyi előírásokat. 3. A csomagolás és a régi készülékek hulladékba helyezése A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. A készülék hulladékba helyezését az érvényes helyi hulladékelhelyezési előírásokkal összhangban kell végrehajtani. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. Kiselejtezés előtt, húzza ki a hálózati csatlakozót, és vágja át a hálózati tápkábelt, hogy a mosógép használhatatlan legyen. Távolítson el minden mosószermaradványt a mosószer-adagolóból, a dobból, a vízleeresztő tömlőből és a szivattyúból a gép kiselejtezése előtt. Ellenkező esetben a mosószermaradványok a hulladékfeldolgozási folyamat során a talajvízbe juthatnak és szennyeződést okozhatnak. 4.Általános ajánlások Soha ne hagyja indokolatlanul bekapcsolva a készüléket. Zárja el a csapot. A készülék tisztítása vagy karbantartása előtt húzza ki a hálózati csatlakozót vagy kapcsolja le az áramellátást Soha ne erőltesse az ajtó kinyitását. Szükség esetén az elektromos hálózati vezetéket kizárólag az ügyfélszolgálatnál beszerezhető ugyanolyan kábellel szabad kicserélni. A hálózati kábel cseréjét kizárólag szakképzett szerelő végezheti. 5.EK megfelelőségi nyilatkozat A jelen mosógép fejlesztése, gyártása és forgalmazása a következő EK biztonsági előírások betartásával történt: 2006/95/EK sz. irányelv az alacsony feszültségről 2004/108/EK sz. Elektromágneses kompatibilitási irányelv

4 A MOSÓGÉP LEÍRÁSA 1. Munkafelület 2. Kezelőlap 3. Mosószer-adagoló 4. Vevőszolgálati matrica (az előlapon az ajtókeret mögött) 5. Ajtó 6. Ajtófogantyú Az ajtó kinyitásához húzza meg a fogantyút A záráshoz erősen nyomja befelé az ajtót (a zár a helyére kattan). 7. Állítható lábak 8. Szűrő a burkolat mögött GYERMEKBIZTONSÁG Nagy örömünkre szolgál, hogy extra nagy kapacitású dobbal és széles ajtóval rendelkező mosógépünket választotta. Ezek felkelthetik kisgyermekei figyelmét is, ezért speciális intézkedéseket foganatosítottunk, hogy megvédjük azokat a kicsiket, akik a készülékben való vagy a készülék körüli játék mellett döntöttek. Ezek az intézkedések azt a célt szolgálják, hogy segítsék az elfoglalt szülőket, de ne feledje, hogy a gyerekek soha ne játszanak a mosógéppel, akár működik az, akár sem. Az ajtó nyitása Az ajtó NEM rendelkezik speciális reteszeléssel, így azt egy kisgyermek különösebb erőfeszítés nélkül ki tudja nyitni belülről, ha a készülék nem működik. Ha a készülék be van kapcsolva, az ajtó lezár, hogy a forró víz vagy a ruhanemű ne ömölhessen ki. Ajtózár A program elindítása után az ajtó lezár, és a dob egyszer átfordul; az ajtózár ezután néhány másodpercre ismét kiold. Ezt követően a program végéig zárva marad. Az Ajtó zárva figyelmeztető jelzőfény felgyullad, ha az ajtó zárva van. Ha az ajtót ki kell nyitnia a program közben, nyomja meg a Start (Szünet) gombot. Az Ajtó zárva figyelmeztető jelzőfény kialszik, és a Start (Szünet) jelzőfény villog. Az ajtó most kinyitható. A készülék ismét elindítható, ha becsukja az ajtót, és megnyomja a Start (Szünet) gombot. Az ajtó a mosási ciklus bizonyos szakaszainál még így sem nyitható ki, pl. amikor a víz túl forró, vagy ha kiömölhet. Ilyen esetekben az ajtó zárva marad, és az Ajtó zárva figyelmeztető jelzőfény ismét kigyullad, miután megnyomta a Start (Szünet) gombot. Ha mégis sürgős szükség van a készülék kinyitására, ne húzza ki a hálózati csatlakozót, hanem nyomja meg és tartsa lenyomva a Lenullázás/Vízleeresztés gombot néhány másodpercig. Ez kiszivattyúzza az összes vizet, és az ajtó ezután kinyitható.

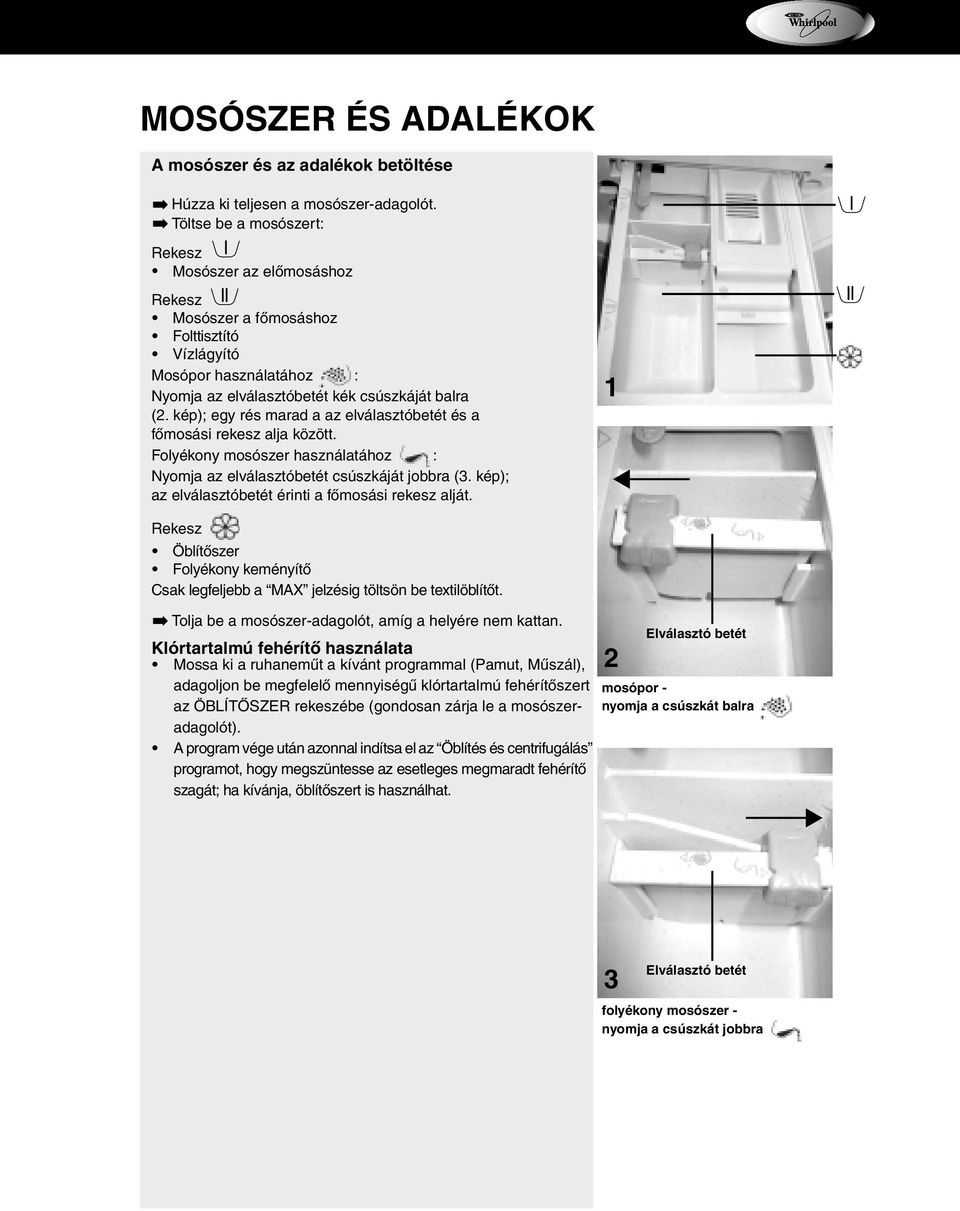

5 MOSÓSZER ÉS ADALÉKOK A mosószer és az adalékok betöltése Húzza ki teljesen a mosószer-adagolót. Töltse be a mosószert: Rekesz Mosószer az előmosáshoz Rekesz Mosószer a főmosáshoz Folttisztító Vízlágyító Mosópor használatához : Nyomja az elválasztóbetét kék csúszkáját balra (2. kép); egy rés marad a az elválasztóbetét és a főmosási rekesz alja között. Folyékony mosószer használatához : Nyomja az elválasztóbetét csúszkáját jobbra (3. kép); az elválasztóbetét érinti a főmosási rekesz alját. 1 Rekesz Öblítőszer Folyékony keményítő Csak legfeljebb a MAX jelzésig töltsön be textilöblítőt. Tolja be a mosószer-adagolót, amíg a helyére nem kattan. Klórtartalmú fehérítő használata Mossa ki a ruhaneműt a kívánt programmal (Pamut, Műszál), adagoljon be megfelelő mennyiségű klórtartalmú fehérítőszert az ÖBLÍTŐSZER rekeszébe (gondosan zárja le a mosószeradagolót). A program vége után azonnal indítsa el az Öblítés és centrifugálás programot, hogy megszüntesse az esetleges megmaradt fehérítő szagát; ha kívánja, öblítőszert is használhat. 2 Elválasztó betét mosópor - nyomja a csúszkát balra 3 Elválasztó betét folyékony mosószer - nyomja a csúszkát jobbra

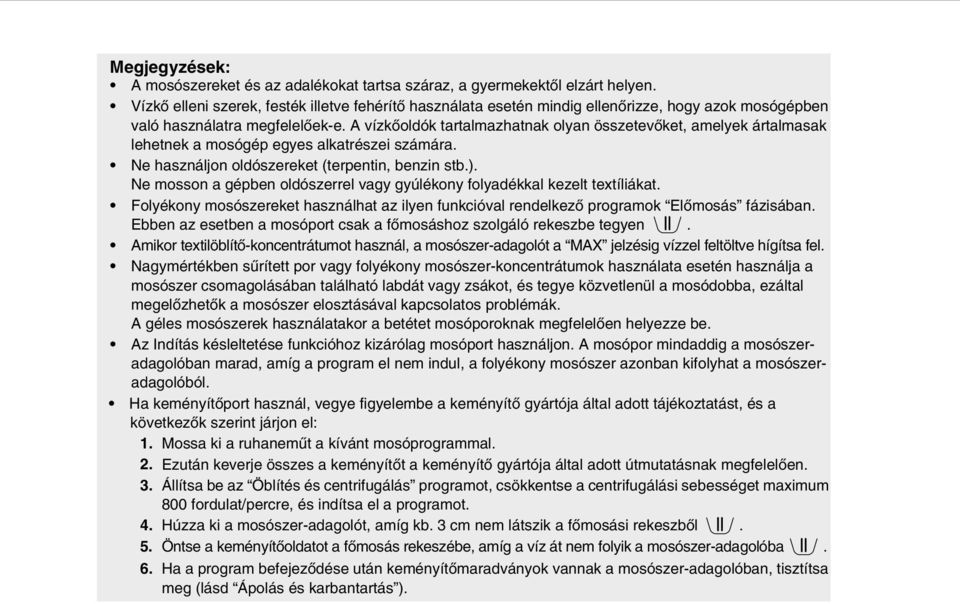

6 Megjegyzések: A mosószereket és az adalékokat tartsa száraz, a gyermekektől elzárt helyen. Vízkő elleni szerek, festék illetve fehérítő használata esetén mindig ellenőrizze, hogy azok mosógépben való használatra megfelelőek-e. A vízkőoldók tartalmazhatnak olyan összetevőket, amelyek ártalmasak lehetnek a mosógép egyes alkatrészei számára. Ne használjon oldószereket (terpentin, benzin stb.). Ne mosson a gépben oldószerrel vagy gyúlékony folyadékkal kezelt textíliákat. Folyékony mosószereket használhat az ilyen funkcióval rendelkező programok Előmosás fázisában. Ebben az esetben a mosóport csak a főmosáshoz szolgáló rekeszbe tegyen. Amikor textilöblítő-koncentrátumot használ, a mosószer-adagolót a MAX jelzésig vízzel feltöltve hígítsa fel. Nagymértékben sűrített por vagy folyékony mosószer-koncentrátumok használata esetén használja a mosószer csomagolásában található labdát vagy zsákot, és tegye közvetlenül a mosódobba, ezáltal megelőzhetők a mosószer elosztásával kapcsolatos problémák. A géles mosószerek használatakor a betétet mosóporoknak megfelelően helyezze be. Az Indítás késleltetése funkcióhoz kizárólag mosóport használjon. A mosópor mindaddig a mosószeradagolóban marad, amíg a program el nem indul, a folyékony mosószer azonban kifolyhat a mosószeradagolóból. Ha keményítőport használ, vegye figyelembe a keményítő gyártója által adott tájékoztatást, és a következők szerint járjon el: 1. Mossa ki a ruhaneműt a kívánt mosóprogrammal. 2. Ezután keverje összes a keményítőt a keményítő gyártója által adott útmutatásnak megfelelően. 3. Állítsa be az Öblítés és centrifugálás programot, csökkentse a centrifugálási sebességet maximum 800 fordulat/percre, és indítsa el a programot. 4. Húzza ki a mosószer-adagolót, amíg kb. 3 cm nem látszik a főmosási rekeszből. 5. Öntse a keményítőoldatot a főmosás rekeszébe, amíg a víz át nem folyik a mosószer-adagolóba. 6. Ha a program befejeződése után keményítőmaradványok vannak a mosószer-adagolóban, tisztítsa meg (lásd Ápolás és karbantartás ).

7 A VISSZAMARADT VÍZ LEERESZTÉSE A visszamaradt víz leeresztése A visszamaradt vizet le kell ereszteni. a mosógép mozgatása (áthelyezése) előtt, amikor a készüléket fagynak kitett helyen állítja fel, mielőtt eltávolítaná a szűrőt. 1. A maradék víz kiürítése előtt kapcsolja ki a készüléket, és húzza ki a hálózati aljzatból. A víz leeresztése előtt győződjön meg arról, hogy a víz kihűlt. 2. Egy érme segítségével forgassa el a vájatot 180 -kal, hogy a pont a nyitott lakatra mutasson. A fedelet hajtsa le a padlóra. 3. Vegye le a tömlőt, tegyen egy alacsony edényt alá, és húzza ki a kupakot a tömlőből. 4. Engedje ki a visszamaradt vizet, amíg már nem folyik több víz. Ezután zárja le a visszamaradt víz leeresztő tömlőjét. 5. Tegye a tömlőt a fedélre, hajtsa fel a fedelet, és zárja le a fedelet egy pénzérme segítségével. A pont a zárt lakatra mutat. 6. Töltsön kb. 1 liter vizet a mosószer-adagolóba az energiatakarékos rendszer újraaktiválásához. A hálózati dugaszt is vissza kell dugnia a hálózati aljzatba. 7. Most megtöltheti a mosógépet, és futtathatja a kívánt programot. 2/5 3 5

8 A SZŰRŐ ELTÁVOLÍTÁSA A szűrő eltávolítása A szűrőt ki kell venni, ha: a mosógép nem ereszti le a vizet megfelelően, ha kisebb darabok, pl. gombok és érmék zörögnek a szivattyúban, és évente 2-3-szor átvizsgálásra. Le kell ereszteni a visszamaradt vizet a szűrő kiszerelése előtt. Hajtsa végre A visszamaradt víz leeresztése részben leírt lépéseket, de csak a 4. pontig. Majd kövesse az alábbi pontokat. 1. Lazítsa meg a szűrőt, de ne húzza ki teljesen. Lassan forgassa el a fogantyút az óramutatók járásával ellentétes irányban, amíg a víz el nem kezd folyni. A víz leeresztése előtt győződjön meg arról, hogy a víz kihűlt. 2. Várja meg, amíg a víz kifolyik. 3. Most teljesen csavarja ki a szűrőt, és vegye ki. 4. Tisztítsa meg a szűrőt és a szűrőkamrát. 5. Helyezze vissza a vezetőtüskével felfele a szűrőt, és az óramutatók járásával megegyező irányban csavarja be. 6. Fektesse a tömlőt a fedélre, hajtsa fel a fedelet, és zárja le a mosószer-adagolóban található betét vagy egy pénzérme segítségével. A pont a zárt lakatra mutat. 7. Töltsön kb. 1 liter vizet a mosószer-adagolóba az energiatakarékos rendszer újraaktiválásához. A dugaszt is vissza kell dugnia az aljzatba. 8. Most megtöltheti a mosógépet, és elindíthatja a kívánt programot

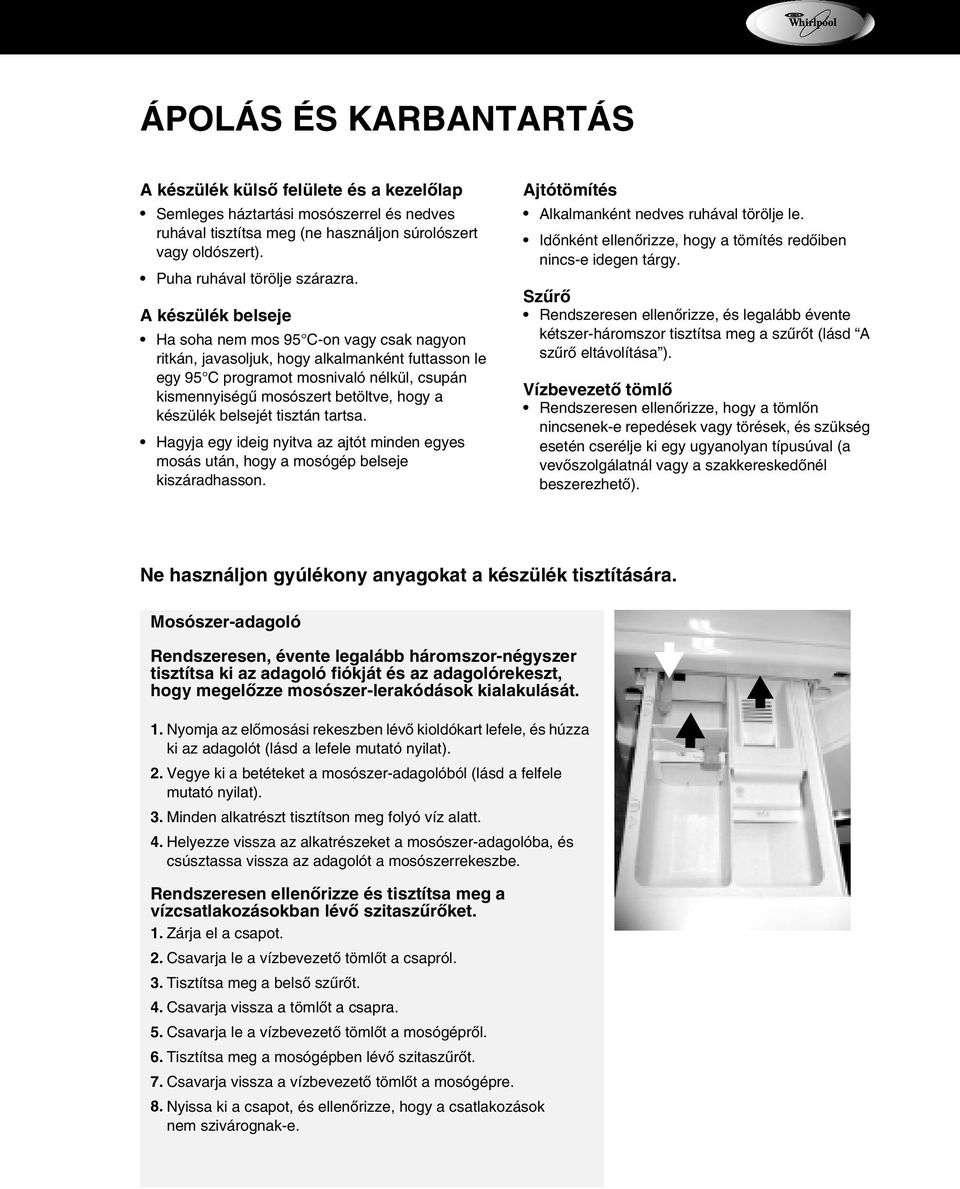

9 ÁPOLÁS ÉS KARBANTARTÁS A készülék külső felülete és a kezelőlap Semleges háztartási mosószerrel és nedves ruhával tisztítsa meg (ne használjon súrolószert vagy oldószert). Puha ruhával törölje szárazra. A készülék belseje Ha soha nem mos 95 C-on vagy csak nagyon ritkán, javasoljuk, hogy alkalmanként futtasson le egy 95 C programot mosnivaló nélkül, csupán kismennyiségű mosószert betöltve, hogy a készülék belsejét tisztán tartsa. Hagyja egy ideig nyitva az ajtót minden egyes mosás után, hogy a mosógép belseje kiszáradhasson. Ajtótömítés Alkalmanként nedves ruhával törölje le. Időnként ellenőrizze, hogy a tömítés redőiben nincs-e idegen tárgy. Szűrő Rendszeresen ellenőrizze, és legalább évente kétszer-háromszor tisztítsa meg a szűrőt (lásd A szűrő eltávolítása ). Vízbevezető tömlő Rendszeresen ellenőrizze, hogy a tömlőn nincsenek-e repedések vagy törések, és szükség esetén cserélje ki egy ugyanolyan típusúval (a vevőszolgálatnál vagy a szakkereskedőnél beszerezhető). Ne használjon gyúlékony anyagokat a készülék tisztítására. Mosószer-adagoló Rendszeresen, évente legalább háromszor-négyszer tisztítsa ki az adagoló fiókját és az adagolórekeszt, hogy megelőzze mosószer-lerakódások kialakulását. 1. Nyomja az előmosási rekeszben lévő kioldókart lefele, és húzza ki az adagolót (lásd a lefele mutató nyilat). 2. Vegye ki a betéteket a mosószer-adagolóból (lásd a felfele mutató nyilat). 3. Minden alkatrészt tisztítson meg folyó víz alatt. 4. Helyezze vissza az alkatrészeket a mosószer-adagolóba, és csúsztassa vissza az adagolót a mosószerrekeszbe. Rendszeresen ellenőrizze és tisztítsa meg a vízcsatlakozásokban lévő szitaszűrőket. 1. Zárja el a csapot. 2. Csavarja le a vízbevezető tömlőt a csapról. 3. Tisztítsa meg a belső szűrőt. 4. Csavarja vissza a tömlőt a csapra. 5. Csavarja le a vízbevezető tömlőt a mosógépről. 6. Tisztítsa meg a mosógépben lévő szitaszűrőt. 7. Csavarja vissza a vízbevezető tömlőt a mosógépre. 8. Nyissa ki a csapot, és ellenőrizze, hogy a csatlakozások nem szivárognak-e.

10 HIBAELHÁRÍTÁSI ÚTMUTATÓ A mosógép olyan automatikus biztonsági funkciókkal rendelkezik, amelyek már a kezdeti szakaszban észlelik és diagnosztizálják a meghibásodásokat, és megfelelően reagálnak. Az észlelt hibák gyakran olyan aprók, hogy percek alatt kiküszöbölhetők. Például: A készülék nem indul el; semmilyen jelzőfény nem gyullad fel. Ellenőrizze a következőket: be van-e dugva az aljzatba a hálózati csatlakozó; megfelelően működik-e a fali aljzat (használjon egy lámpát vagy hasonló eszközt az ellenőrzéshez); be van-e kapcsolva a mosógép. A készülék nem indul el, és a Start (Szünet) jelzőfény villog. Ellenőrizze a következőket: a készülék fedele megfelelően van-e lezárva (gyermekzár); módosította-e a programot; nyitva van-e a vízcsap. Ha nem, nyissa ki a csapot, és nyomja meg a Start (Szünet) gombot. A program elindítása után egy kis időt vesz igénybe, amíg a program valóban elindul, és a víz bejut a mosógépbe. Minden egyes program elején a dob egyszer átfordul, és az ajtózár ismét kiold biztonsági okokból (lásd Gyermekbiztonság pont); van egy nullázási fázis arra, hogy az érzékelőket visszaállítsa azok kezdeti helyzetébe, mielőtt a kiválasztott program elindulna. A mosógép program közben leáll. Ellenőrizze a következőket: a Öblítőstop jelzőfény villog. A gomb ismételt megnyomásával kapcsolja ki a speciális funkciót; egy másik programot választott ki. Válassza ki újra a kívánt programot, és nyomja meg a Start (Szünet) gombot; A készülék biztonsági rendszere működésbe lépett. Lásd a hibaleírási táblázatot. A mosószer és az adalékok helytelenül mosódnak be. Ellenőrizze a következőket: a mosószer-adagolóban az elválasztóbetét csúszkája be van-e állítva a mosópor, illetve a folyékony mosószer használatához. helyesen vannak-e a mosószer-adagoló betétei behelyezve (lásd Ápolás és karbantartás ); megfelelő-e a vízellátás. A vízcsatlakozásban lévő szitaszűrők lehet, hogy el vannak tömődve (lásd Ápolás és karbantartás ). A gép centrifugálás alatt ugrál. Ellenőrizze a következőket: a készüléke vízszintbe van-e állítva, és szilárdan áll-e mind a négy lábán (lásd Üzembe helyezés ); eltávolította-e a rögzítőcsavarokat. A rögzítőcsavarokat a mosógép használata előtt el kell távolítani (lásd Üzembe helyezés ). Az utolsó centrifugálás nem elég hatékony: A készülék olyan rendszerrel rendelkezik, amely érzékeli és korrigálja az egyensúlyhiányt. Ha nehéz egyedi ruhadarabok vannak betöltve (fürdőszobaszőnyeg, fürdőköpeny stb.), lehetséges, hogy ez a rendszer automatikusan csökkenti a centrifugálási sebességet a készülék védelme érdekében, vagy teljesen meg is szakítja a centrifugálási ciklust, ha az egyensúlyhiány még néhány centrifugálásindítás után is túl nagy. Ha a ruhanemű még túlságosan nedves a ciklus végén, helyezzen be más ruhadarabokat, és ismételje meg a centrifugálási ciklust. A túlzott habképződés megakadályozhatja a centrifugálást. Ügyeljen arra, hogy megfelelő mennyiségű mosószert használjon. Ellenőrizze, nincs-e a centrifugálási sebesség 0-ra csökkentve. Nem jön víz vagy elégtelen vízellátás a biztonsági tömlővel ellátott készülékekhez: a készülék biztonsági tömlővel rendelkezik, és a biztonsági szelep kinyílt (piros jelzés a biztonsági szelep figyelőablakában; lásd Üzembe helyezés / A vízbevezető tömlő(k) csatlakoztatása ). Ebben az esetben cserélje ki egy újjal a biztonsági tömlőt. A kijelzőn jelzett programidőtartam hirtelen felfele vagy lefele ugrik néhány percet, vagy az indításkor mutatott programidőtartam valamennyivel meghosszabbodik/lerövidül: Ez a mosógép normál alkalmazkodási művelete azokhoz a tényezőkhöz, amelyek hatással lehetnek a mosási program időtartamára, pl. túlzott habképződés; kiegyensúlyozatlan töltet egyedi, nagy méretű ruhadarabok miatt; hosszabb melegítési idő a hidegvíz-ellátásnak megfelelően. Az ilyen hatások miatt a futó programból hátralévő idő újraszámolásra és - szükség esetén - frissítésre kerül. Emellett a ruhabetöltési szakasz alatt a mosógép meghatározza a töltet mennyiségét, és, ha szükséges, annak megfelelően módosítja az eredetileg kijelzett programidőtartamot.

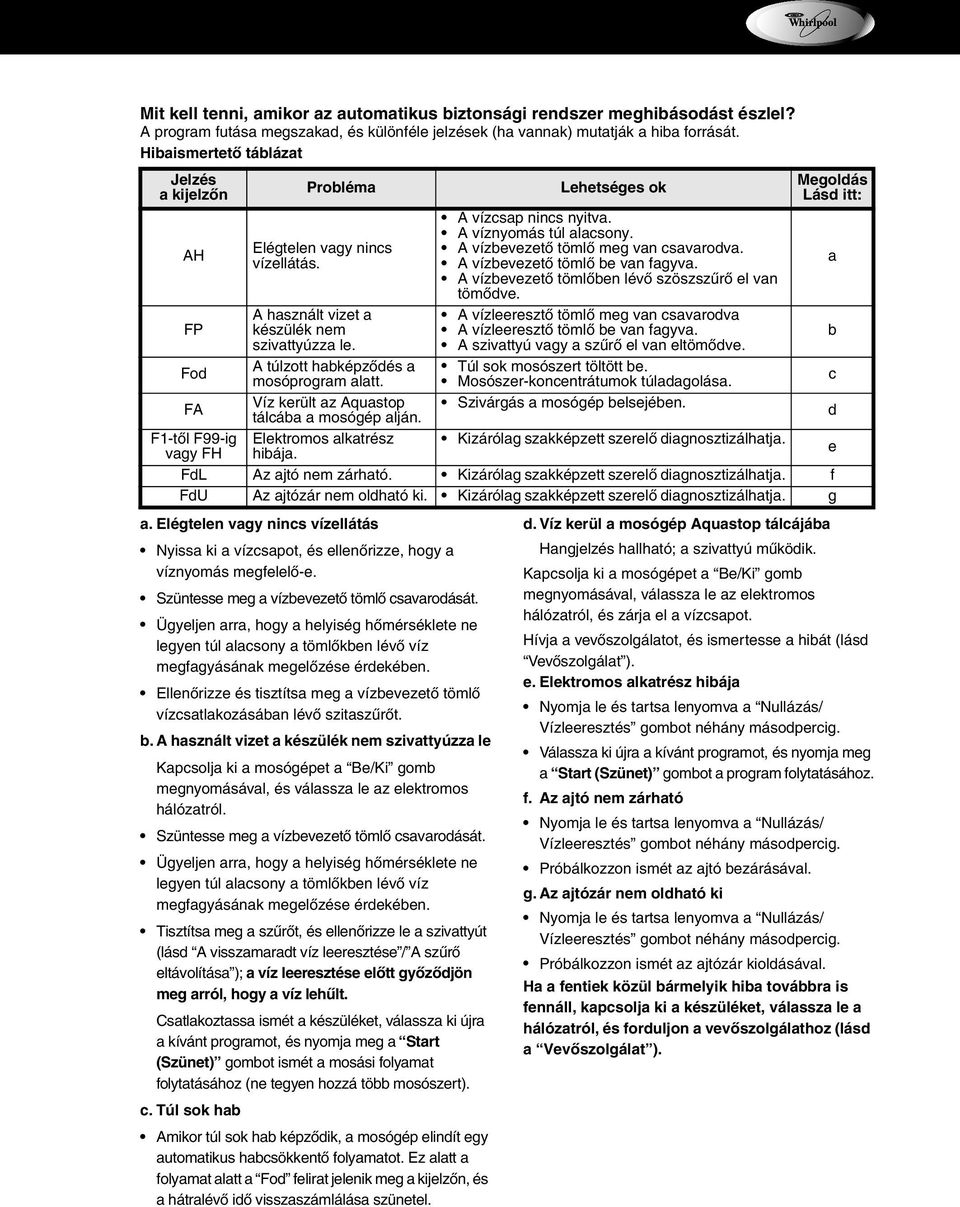

11 Mit kell tenni, amikor az automatikus biztonsági rendszer meghibásodást észlel? A program futása megszakad, és különféle jelzések (ha vannak) mutatják a hiba forrását. Hibaismertető táblázat Jelzés a kijelzőn AH FP Fod FA F1-től F99-ig vagy FH Probléma Elégtelen vagy nincs vízellátás. A használt vizet a készülék nem szivattyúzza le. A túlzott habképződés a mosóprogram alatt. Víz került az Aquastop tálcába a mosógép alján. Elektromos alkatrész hibája. a. Elégtelen vagy nincs vízellátás Nyissa ki a vízcsapot, és ellenőrizze, hogy a víznyomás megfelelő-e. Szüntesse meg a vízbevezető tömlő csavarodását. Ügyeljen arra, hogy a helyiség hőmérséklete ne legyen túl alacsony a tömlőkben lévő víz megfagyásának megelőzése érdekében. Ellenőrizze és tisztítsa meg a vízbevezető tömlő vízcsatlakozásában lévő szitaszűrőt. b. A használt vizet a készülék nem szivattyúzza le Kapcsolja ki a mosógépet a Be/Ki gomb megnyomásával, és válassza le az elektromos hálózatról. Szüntesse meg a vízbevezető tömlő csavarodását. Ügyeljen arra, hogy a helyiség hőmérséklete ne legyen túl alacsony a tömlőkben lévő víz megfagyásának megelőzése érdekében. Tisztítsa meg a szűrőt, és ellenőrizze le a szivattyút (lásd A visszamaradt víz leeresztése / A szűrő eltávolítása ); a víz leeresztése előtt győződjön meg arról, hogy a víz lehűlt. Csatlakoztassa ismét a készüléket, válassza ki újra a kívánt programot, és nyomja meg a Start (Szünet) gombot ismét a mosási folyamat folytatásához (ne tegyen hozzá több mosószert). c. Túl sok hab Amikor túl sok hab képződik, a mosógép elindít egy automatikus habcsökkentő folyamatot. Ez alatt a folyamat alatt a Fod felirat jelenik meg a kijelzőn, és a hátralévő idő visszaszámlálása szünetel. Lehetséges ok A vízcsap nincs nyitva. A víznyomás túl alacsony. A vízbevezető tömlő meg van csavarodva. A vízbevezető tömlő be van fagyva. A vízbevezető tömlőben lévő szöszszűrő el van tömődve. A vízleeresztő tömlő meg van csavarodva A vízleeresztő tömlő be van fagyva. A szivattyú vagy a szűrő el van eltömődve. Túl sok mosószert töltött be. Mosószer-koncentrátumok túladagolása. Szivárgás a mosógép belsejében. Kizárólag szakképzett szerelő diagnosztizálhatja. Megoldás Lásd itt: FdL Az ajtó nem zárható. Kizárólag szakképzett szerelő diagnosztizálhatja. f FdU Az ajtózár nem oldható ki. Kizárólag szakképzett szerelő diagnosztizálhatja. g d. Víz kerül a mosógép Aquastop tálcájába Hangjelzés hallható; a szivattyú működik. Kapcsolja ki a mosógépet a Be/Ki gomb megnyomásával, válassza le az elektromos hálózatról, és zárja el a vízcsapot. Hívja a vevőszolgálatot, és ismertesse a hibát (lásd Vevőszolgálat ). e. Elektromos alkatrész hibája Nyomja le és tartsa lenyomva a Nullázás/ Vízleeresztés gombot néhány másodpercig. Válassza ki újra a kívánt programot, és nyomja meg a Start (Szünet) gombot a program folytatásához. f. Az ajtó nem zárható Nyomja le és tartsa lenyomva a Nullázás/ Vízleeresztés gombot néhány másodpercig. Próbálkozzon ismét az ajtó bezárásával. g. Az ajtózár nem oldható ki Nyomja le és tartsa lenyomva a Nullázás/ Vízleeresztés gombot néhány másodpercig. Próbálkozzon ismét az ajtózár kioldásával. Ha a fentiek közül bármelyik hiba továbbra is fennáll, kapcsolja ki a készüléket, válassza le a hálózatról, és forduljon a vevőszolgálathoz (lásd a Vevőszolgálat ). a b c d e

12 VEVŐSZOLGÁLAT Mielőtt a vevőszolgálatot hívná: 1. Próbálja meg megoldani a problémát (lásd Hibaelhárítási útmutató ). 2. A program újraindításával ellenőrizze, hátha a probléma magától megoldódott. 3. Ha a készülék továbbra sem működik megfelelően, hívja fel a vevőszolgálatot. Adja meg a következő adatokat: A meghibásodás jellege. A készülék- és modellszám, valamint a szervizkód (a SERVICE szó után álló szám). Vevőszolgálati matrica az előlapon az ajtókeret mögött található. Az Ön teljes címe. Az Ön telefonszáma és körzetszáma. A vevőszolgálat telefonszáma és címe a garancialevélen található, vagy kérjen segítséget a helyi kereskedőtől. SZÁLLÍTÁS ÉS KEZELÉS 1. Győződjön meg arról, hogy ki van-e kapcsolva a mosógép. 2. Húzza ki a hálózati dugaszt. 3. Zárja el a csapot. 4. Ellenőrizze, hogy a gép ajtaja és a mosószer-adagoló megfelelően be van-e zárva. 5. Szerelje le a vízbevezető és a vízleeresztő tömlőket a háztartási csatlakozásokról. 6. Ürítse ki teljesen a vízbevezető és a vízleeresztő tömlőt. 7. Mindig szerelje fel a rögzítőcsavarokat (lásd Üzembe helyezés / Távolítsa el a rögzítőcsavarokat ). TARTOZÉKOK Vevőszolgálatunk vagy szakkereskedőnk révén beszerezhető a fiókos lábazat, amely a mosógép alá szerelhető be. Ez megemeli a mosógépet, ami lehetővé teszi a kényelmesebb be- és kipakolást, mivel így nem kell lehajolnia az ajtó eléréséhez. Ezen túlmenően nagyszerű térkihasználó eszközt és tárolási megoldást is nyújt.

13 ÜZEMBE HELYEZÉS Távolítsa el a rögzítőcsavarokat 1. A készülékhez adott csavarkulccsal lazítsa ki a négy csavart. 2. Kézzel csavarja ki a csavart. 3. Fogja meg a csavart, és vegye ki a nagy nyíláson keresztül. 4. A mellékelt műanyag kupakokkal tömítse be a lyukakat. Ehhez illessze a kupakokat a furatok szélesebb részébe el a nyíl irányában, majd nyomja őket a keskeny vájatba, amíg a helyükre nem kattannak. 5. A rögzítőcsavarokat tartsa meg későbbi használatra. Amikor a készüléket szállítja, a rögzítőcsavarokat vissza kell szerelni: 1. A műanyag kupakokat egy csavarhúzóval emelje meg, csúsztassa el a nyíllal ellentétes irányban, majd vegye ki. 2. A rögzítőcsavarokat fordított sorrendben helyezze vissza.

14 Állítsa be a lábakat A padlózat kisebb egyenetlenségeit a készülék négy lábának be- vagy kicsavarásával ki lehet egyenlíteni (soha ne használjon fadarabot, kartondarabot vagy hasonló anyagot): 1. A mosógépnek széltében és mélységében vízszintesen kell állnia. Használjon vízmértéket. 2. A mellékelt csavarkulcs segítségével az óramutató járásával megegyező irányban lazítsa meg az ellenanyát. 3. Kézzel állítsa be a láb kívánt magasságát. 4. Az ellenanyát az óramutatók járásával ellentétes irányban, a mosógép felé forgatva húzza meg. Ha a készüléket fapadlón állítja fel, a készüléket egy 70 x 70 centiméteres, legalább 3 cm vastag rétegelt lemezre állítva ossza el a súlyt. A rétegelt lemezt rögzítse a padlóhoz.

15 A vízbevezető tömlő(k) csatlakoztatása Ha a mosógép egy vízbevezető tömlővel és a hátlapon egy bemeneti szeleppel rendelkezik: csak a hideg vizet csatlakoztassa. Ha a mosógép két vízbevezető tömlővel és a hátlapon két bemeneti szeleppel rendelkezik: csatlakoztassa mind a hideg, mind pedig a meleg vizet, vagy csak a hideg vizet csatlakoztassa egy Y-csatlakozó segítségével. Mindkét bevezető szelepet csatlakoztatni kel a vízellátáshoz. Vegye figyelembe a programtáblázatban megadott részletes utasításokat. 1. Óvatosan, lehetőleg kézzel, csavarja rá a vízbevezető tömlőt a csapra. 2. Ügyeljen arra, hogy a tömlő ne legyen megcsavarodva. 3. A csap teljes kinyitásával ellenőrizze, hogy a csap és a mosógép csatlakozásainál nem szivárog-e a víz. A készüléket tilos nem túlnyomásos vízmelegítő keverőcsapjára csatlakoztatni! A készülék visszacsapó szelep nélkül csatlakoztatható. Ha a tömlő megsérül, azonnal húzza ki a készülék hálózati csatlakozóját a konnektorból. Ha a tömlő túl rövid, cserélje ki egy hosszabb Aquastop tömlővel (a vevőszolgálatnál vagy a szakkereskedőnél beszerezhető). Szerelje fel az új tömlőt szakszerűen a mosógépre és a csapra. Ne feledje, hogy az Aquastop biztonsági funkció működése már nem garantálható a továbbiakban, ha a tömlő burkolata megsérült. Biztonsági szelep figyelőablaka A vízleeresztő tömlő csatlakoztatása 1. A vízleeresztő tömlőt csatlakoztassa a szellőztetett szifonhoz, vagy az U csőívvel akassza be a mosogató peremébe. 2. Ügyeljen arra, hogy a tömlő ne legyen megcsavarodva. 3. Rögzítse a tömlőt, hogy az a készülék működése közben ne essen le. A kisméretű mosdókagylók nem alkalmasak erre a célra. Amennyiben a tömlőt meg kell hosszabbítani, használjon azonos típusú tömlőt. A csatlakozásokat bilinccsel rögzítse. Max. vízleeresztő tömlő max. hossza: 2,50 m Max. leeresztési magasság: 1,25 m Min. leeresztési magasság: 0,70 m

16 Ökopapír H Printed in Germany 1/1208
