1 Egyedülálló esztétika páratlan megbízhatóság RHEINZINK -tetőfedési rendszerek

2 Neuschwansteini Musical-Színház, Füssen (D) Tűzoltóság épülete, Colmar (F) RHEINZINK -kettős állókorcos fedés A kettős állókorc a szakirodalomban már legalább 1899 óta ismert: a horganylemez fedések területén az egyszeres állókorc és az egykori Hohlfalz továbbfejlesztésének tekinthető. Manapság a legtöbb országban elsősorban a 30 - nál kisebb lejtésű fémlemezfedéseket készítik ezzel a technikával. Mivel ez a fedési típus épületszerkezetileg fokozottan vízzáró - nak minősül, alkalmazásának alsó lejtéshatára 7 (12,3 %). Kiegészítő műszaki intézkedésekkel (a korcok tömítése, a fedés alatt második vízelvezető réteg kialakítása) és a csomópontok gondos tervezésével azonban egyes esetekben 3 (5,2 %) lejtésű tetők is készíthetők vele. A kettős állókorcos fémlemezfedés fontos jellemzője, hogy az egymás melletti lemezsávok hosszirányú kapcsolatai a víz lefolyási szintjéből kiemelkednek. A korcok magassága legalább 23 mm, de a géppel előprofilozott lemezsá- Gardermoen Repülőtér, Oslo (N) vok korcmagassága a legtöbb országban 25 mm. E fedési mód elterjedtsége összefüggésben van készítésének magas szintű gépesítettségével is: ez teszi lehetővé rendkívül hatékony kivitelezését. A kettős állókorcos fedést finom vonalvezetése és a részletképzések rendkívüli változatossága jellemzi. Belőle dongatetők és konkáv ívesítésű tetők is könnyen készíthetők, de a kónikus lemezsávok megvalósítása sem jelent problémát. Modern Művészetek Múzeuma, Stockholm (S) Cabane de Panossière menedékház, Bagnes (CH)

Manapság a legtöbb országban elsősorban a 30 - nál kisebb lejtésű fémlemezfedéseket készítik ezzel a technikával.

3 R5 Kormányzati épület, Oslo (N) Lakóegység, Monza (I) Irodaépület, Brüsszel (B) RHEINZINK -derékszögű állókorcos fedés A derékszögű állókorc a kettős állókorc testvére, amit 30 fölötti lejtésű tetőkön lehet alkalmazni. Egy viszonylag fiatal tetőfedési mód, aminek létrejötte egyértelműen az előprofilozó gépek megjelenésével hozható összefüggésbe. A kettős állókorctól mindössze annyiban különbözik, hogy itt az előprofilozott lemezsávoknál csak egyetlen hajtás lezárására van szükség, így a korc keresztmetszetében egy derékszögű hajlítás megmarad; ezáltal az anyagban kisebb feszültségek keletkeznek. Ezért e fedési mód kiválóan alkalmas a nagyobb lejtésű, jól látszó tetőfelületek pl. manzárdtetők fedésének, továbbá a mellvédek, attikafalak burkolatainak készítéséhez. A korcok a klasszikus hagyományok szerint többnyire függőlegesek, de homlokzatokon lehetnek vízszintesek sőt ferdék is. Bár a derékszögű állókorcos fedés korcai kissé szélesebbek a kettős állókorcos lemezkapcsolatoknál s így annál valamivel határozottabb rasztert képeznek távolról mégis viszonylag karcsúnak látszanak, így velük még a nagyobb tetőfelületek is markáns, élő felületi struktúrát kapnak. Középület, Prága (CZ) Lakóépület Bad Iburg-ban (D)

A kettős állókorctól mindössze annyiban különbözik, hogy itt az előprofilozott lemezsávoknál csak egyetlen hajtás lezárására van szükség, így a korc keresztmetszetében egy derékszögű hajlítás

4 Lakó- és üzletház, Varsó (PL) Királyi Színház, Koppenhága (DK) RHEINZINK -Klick-System lécbetétes fedés A különböző lécbetétes fedési módok (pl. francia, belga, német rendszer) a horganylemezfedések klasszikus formái, mert hosszanti lemezkapcsolataik amelyben a fedési lemezsávok oldalsó felhajtásai között egy lécbetétet rögzítenek a leginkább illenek a hagyományos horganylemez műszaki tulajdonságaihoz. A Klick-System a lécbetétes fedések technikailag legfejlettebb változata, amelyet a RHEINZINK szakemberei fejlesztettek ki. A fedési lemezsávok lejtéssel párhuzamos kapcsolataiban elhelyezett, a felhajtások megtámasztását és a rögzítő elemek felvételét szolgáló lécbetétek magassága itt 50 mm (a szokásos 40 mm helyett). A lécletakaró elem a fedési lemezsávok oldalsó felhajtásának felső élén kialakított vízkorc-visszahajtást átfedve külön rögzítősávba van beakasztva a letakarásnak tökéletesen egye- Bayerische Landesbank épülete, Kirchberg (L) nes vonalú megjelenést biztosítva. Lécbetétes fedést manapság elsősorban akkor terveznek, ha az a cél, hogy a tetőfelületen kifejezetten erős tagoltság jelenjen meg. Az e fedési móddal elérhető variációkat bővíti az állókorcos rendszerekkel kombinációban történő alkalmazás: itt a szélesebb és keskenyebb osztóstruktúrák változása különleges hatású ritmust ad. Woodbridge Lodge épülete, Rendlesham (GB) DeTeMobil épülete, Bonn (D)

illenek a hagyományos horganylemez műszaki tulajdonságaihoz. A Klick-System a lécbetétes fedések technikailag legfejlettebb változata, amelyet a RHEINZINK szakemberei fejlesztettek ki.

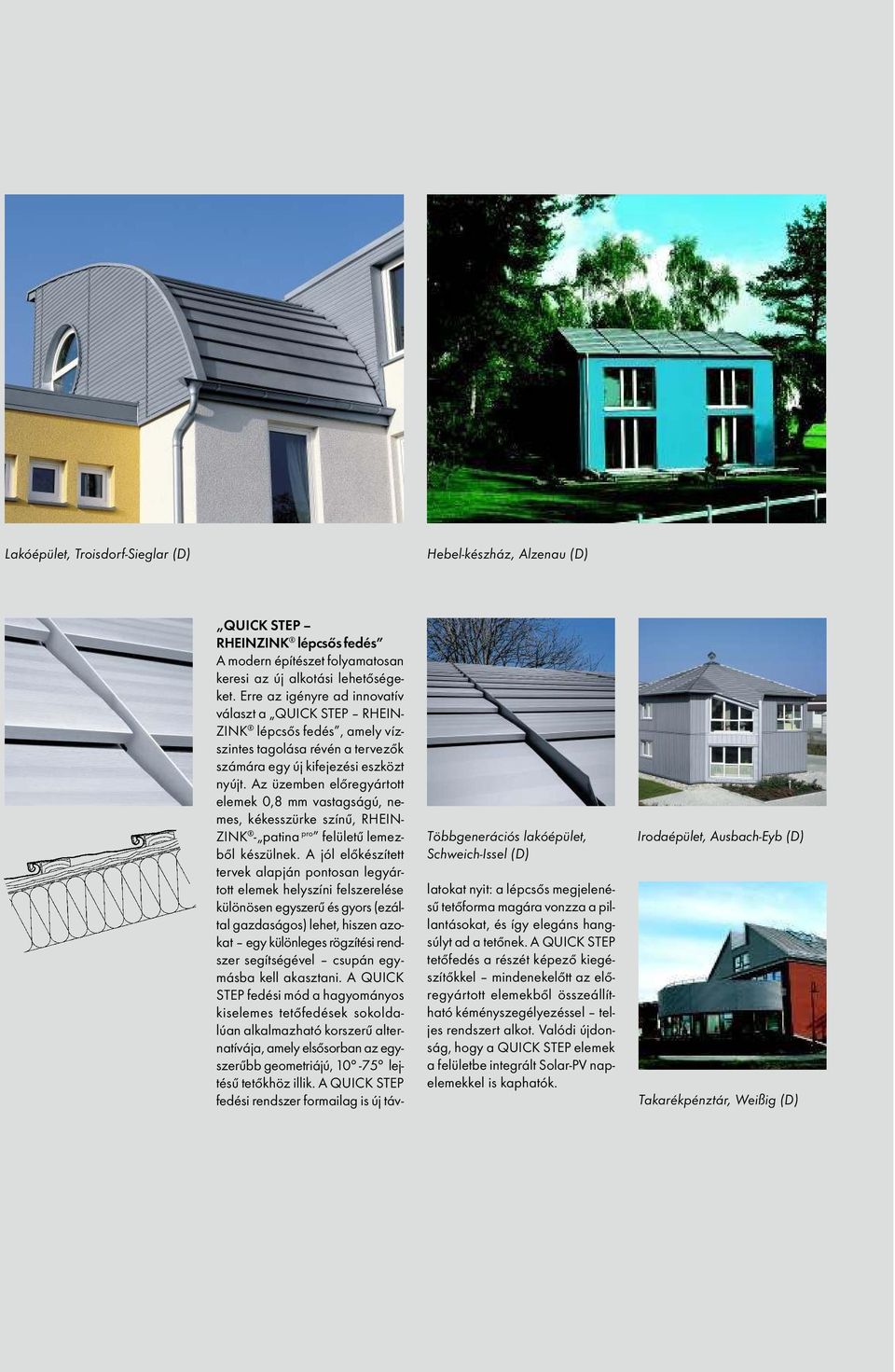

5 Lakóépület, Troisdorf-Sieglar (D) Hebel-készház, Alzenau (D) QUICK STEP RHEINZINK lépcsős fedés A modern építészet folyamatosan keresi az új alkotási lehetőségeket. Erre az igényre ad innovatív választ a QUICK STEP RHEIN- ZINK lépcsős fedés, amely vízszintes tagolása révén a tervezők számára egy új kifejezési eszközt nyújt. Az üzemben előregyártott elemek 0,8 mm vastagságú, nemes, kékesszürke színű, RHEIN- ZINK - patina pro felületű lemezből készülnek. A jól előkészített tervek alapján pontosan legyártott elemek helyszíni felszerelése különösen egyszerű és gyors (ezáltal gazdaságos) lehet, hiszen azokat egy különleges rögzítési rendszer segítségével csupán egymásba kell akasztani. A QUICK STEP fedési mód a hagyományos kiselemes tetőfedések sokoldalúan alkalmazható korszerű alternatívája, amely elsősorban az egyszerűbb geometriájú, lejtésű tetőkhöz illik. A QUICK STEP fedési rendszer formailag is új táv- Többgenerációs lakóépület, Schweich-Issel (D) latokat nyit: a lépcsős megjelenésű tetőforma magára vonzza a pillantásokat, és így elegáns hangsúlyt ad a tetőnek. A QUICK STEP tetőfedés a részét képező kiegészítőkkel mindenekelőtt az előregyártott elemekből összeállítható kéményszegélyezéssel teljes rendszert alkot. Valódi újdonság, hogy a QUICK STEP elemek a felületbe integrált Solar-PV napelemekkel is kaphatók. Irodaépület, Ausbach-Eyb (D) Takarékpénztár, Weißig (D)

Az üzemben előregyártott elemek 0,8 mm vastagságú, nemes, kékesszürke színű, RHEIN- ZINK - patina pro felületű lemezből készülnek.

6 Kaplan Residence épület, Illinois (USA) Berlinwasser Holding AG Központi épülete, Berlin (D) RHEINZINK -rombuszfedés A RHEINZINK -rombuszfedések elemei négyzetes vagy nyújtott rombusz formájúak. A hasonló megjelenés ellenére a fémlemez rombuszfedés annyiban különbözik a palafedésektől, hogy itt az elemek nem csak egymásra fednek, hanem egymásba akasztott egyszeres fekvőkorccal csatlakoznak. Így e fedési mód még vízzáróbb és szélállóbb, élettartama pedig kiemelkedő: több generációt is kiszolgál. A legfontosabb különbség azonban a tartós értéket sugárzó megjelenése; a nemes alapanyag felületének visszafogott eleganciája még egy ilyen hagyományos fedési mód esetén is érvényre jut. A rombuszfedés kiselemes fedésnek számít, épületszerkezetileg vízzáró besorolással. Lejtése ennek megfelelően lehetőleg 30 legyen. Annak köszönhetően, hogy az elemek mérete viszonylag kicsi, rombuszfedéssel bonyolultabb geometriájú tetők is lefedhetők még akkor Hőellátó Központ, Amszterdam (NL) is, ha azok felülete íves. A tipikus alkalmazási területek közé tartozik még a tetőfelépítmények (tetőablakok, kémények) burkolata is. A nyújtott és négyzetes rombuszfedés továbbgondolásaként a RHEINZINK kifejlesztette az ún. nagy rombusz fedést is. E típus lényegesen nagyobb táblákból készül, mint a korábbiak s ezzel változott a megjelenés is. Organikus, változatos fényárnyék játékot nyújtó felületi struktúrája nagyobb homlozatokon érvényesül. Lakóépület, Hinterbrühl (A) Csontváry Múzeum, Pécs (H) Címoldal: Reménység pavilonja, EXPO 2000 Világkiállítás, Hannover (D) RZ-H A RHEINZINK Hungaria Kft. az anyagából végzendő munkákhoz ajánlja a bádogos mesterképző tanfolyamát elvégzett szakkivitelezőket. A RHEINZINK -termékek a RHEINZINK-márkakereskedőknél kaphatók. A márkakereskedők és a szakkivitelezők listáját a RHEINZINK Kft. kérésre megküldi. RHEINZINK Hungaria Kf t., H Budapes t, Bogáncs u. 1-3., T el: +36 (1) , F ax: +36 (1) inf nk.hu, heinzink.hu

Így e fedési mód még vízzáróbb és szélállóbb, élettartama pedig kiemelkedő: több generációt is kiszolgál.
