1 ÉPÜLETGÉPÉSZ ELLÁTÓ RENDSZEREK KÉP, ÉS ÁBRAGYŰJTEMÉNY A jegyzet a következő szakképesítés kötelező tananyaga: A szakképesítés megnevezése: Épületgépészeti technikus A szakképesítés azonosító száma: Szerkesztette: Rácz László

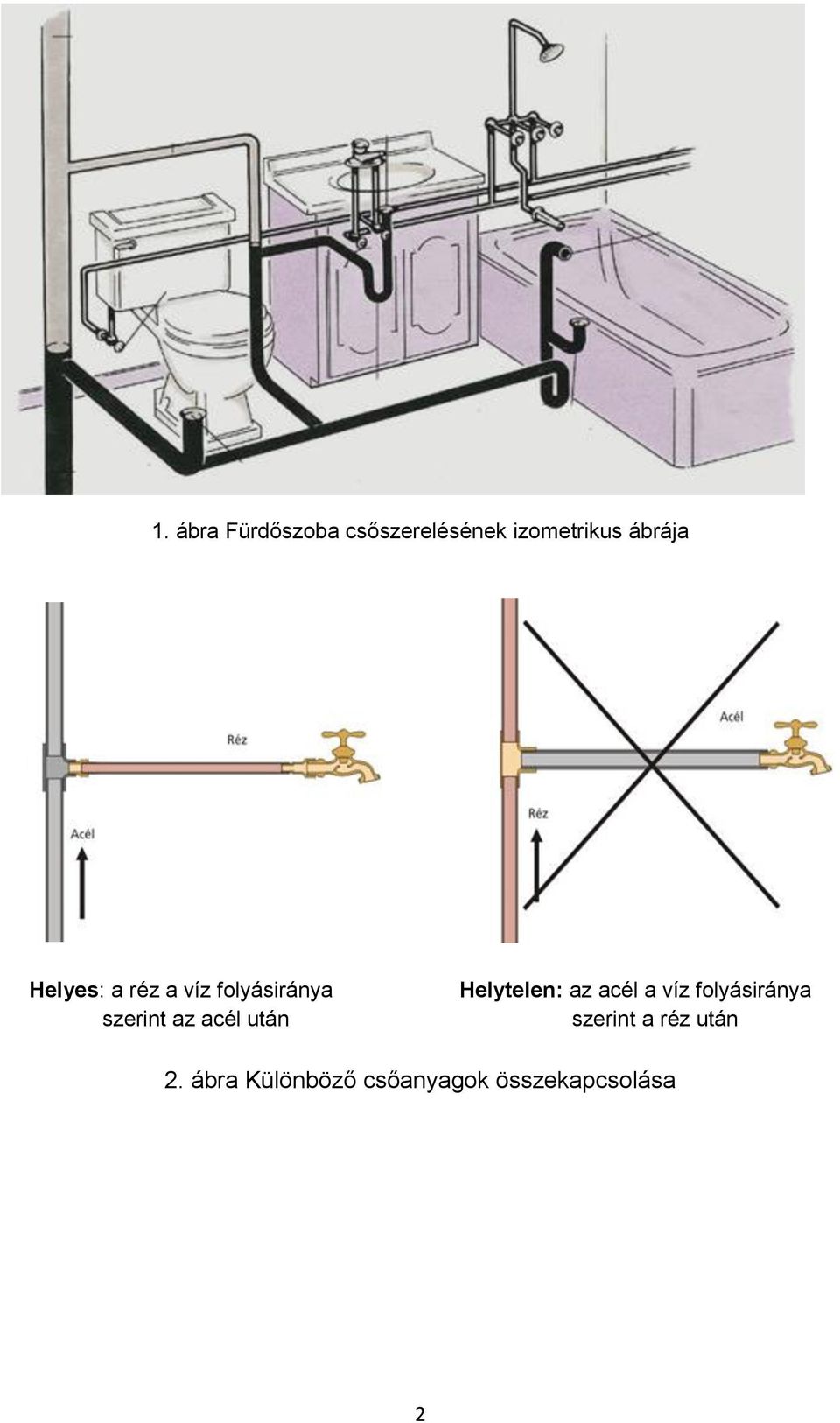

2 1. ábra Fürdőszoba csőszerelésének izometrikus ábrája Helyes: a réz a víz folyásiránya szerint az acél után Helytelen: az acél a víz folyásiránya szerint a réz után 2. ábra Különböző csőanyagok összekapcsolása 2

3 3. ábra Közműhöz csatlakozó fogyasztói vezeték részei a), b) aknába telepített vízmérő; c) épületbe telepített vízmérő; d) aknába telepített vízmérő, ha nincs utcai főelzáró 4. ábra Bekötővezetékek elrendezése 3

4 a) körvezeték; b) gerincvezeték; 1- közcső; 2- utcai főelzáró; 3- telekhatár; 4- vízmérő; 5- főelzáró; 6- épület 5. ábra Alapvezeték épületen kívül 1- víztelenítő főcsap; 2- kavicságy; 3- tégla; 4- hosszabbító szár; 5- védőhüvely; 6- tégla; 7- csapszekrény 6. ábra Vízfőcsap elhelyezése beépítési készlettel 4

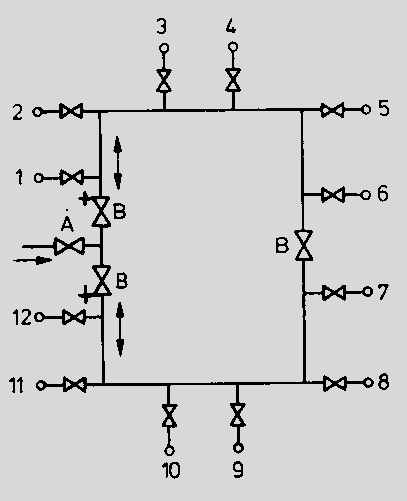

5 7. ábra Csőátvezetés külső talajvíznyomás esetén A) főelzáró; B) szakaszelzárók; felszállók Sugaras vezeték Körvezeték 8. ábra Alapvezeték kialakítások 5

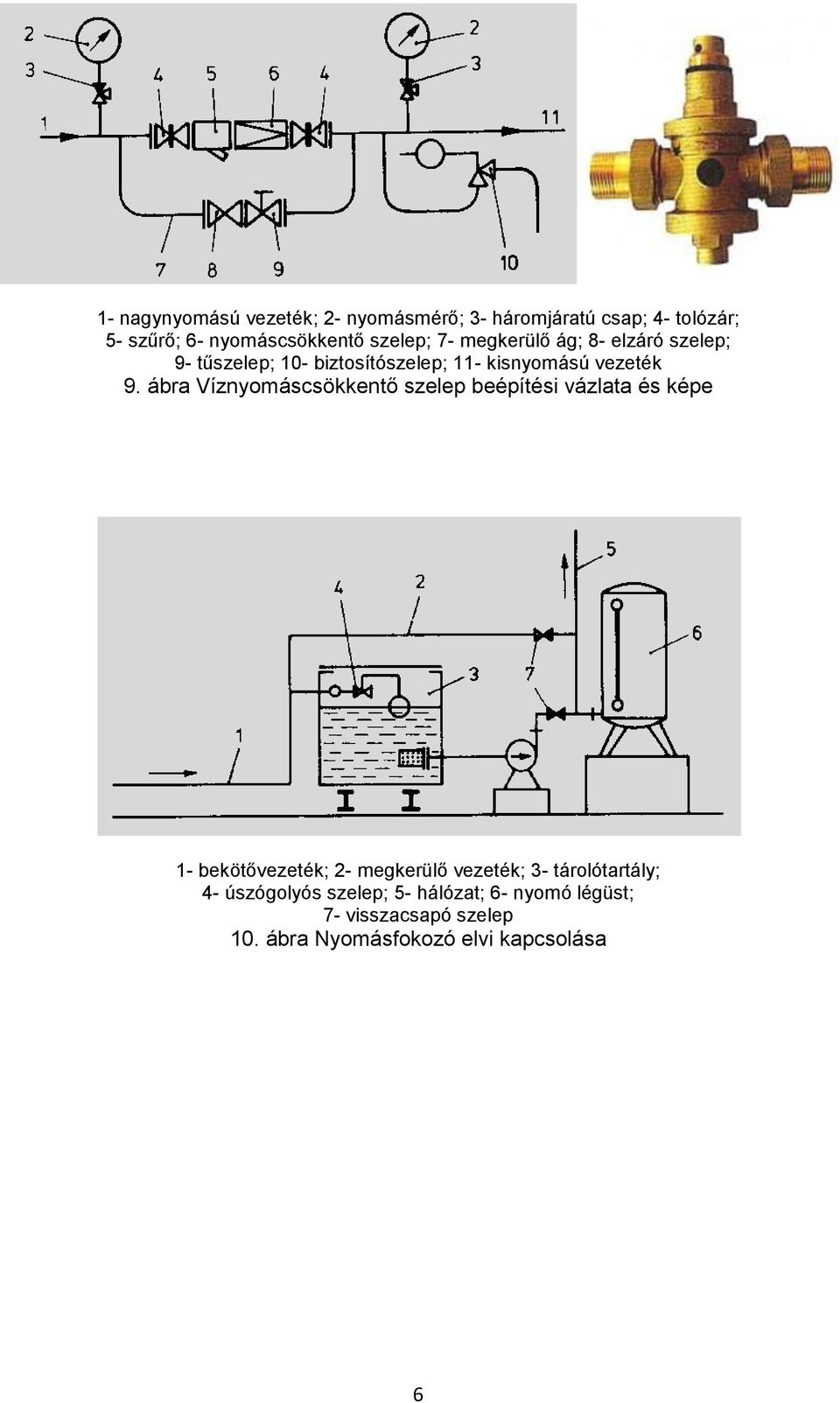

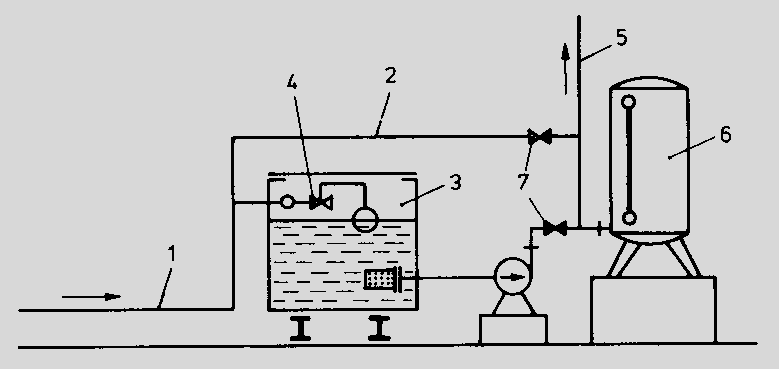

6 1- nagynyomású vezeték; 2- nyomásmérő; 3- háromjáratú csap; 4- tolózár; 5- szűrő; 6- nyomáscsökkentő szelep; 7- megkerülő ág; 8- elzáró szelep; 9- tűszelep; 10- biztosítószelep; 11- kisnyomású vezeték 9. ábra Víznyomáscsökkentő szelep beépítési vázlata és képe 1- bekötővezeték; 2- megkerülő vezeték; 3- tárolótartály; 4- úszógolyós szelep; 5- hálózat; 6- nyomó légüst; 7- visszacsapó szelep 10. ábra Nyomásfokozó elvi kapcsolása 6

7 11. ábra Épület alap és felszálló vezeték vázlata 12.ábra Különböző csatlakozású falikorongok 7

8 13. ábra T idomos szerelés A soros szerelés a T idomos szereléshez hasonló. 14. ábra. Soros szerelés 15. ábra. Párhuzamos szerelés 8

9 16. ábra. Körvezetékes szerelés 17. ábra Vasbeton vízmérő akna méretei 18.ábra Műanyag vízmérő aknába szerelt vízmérők 9

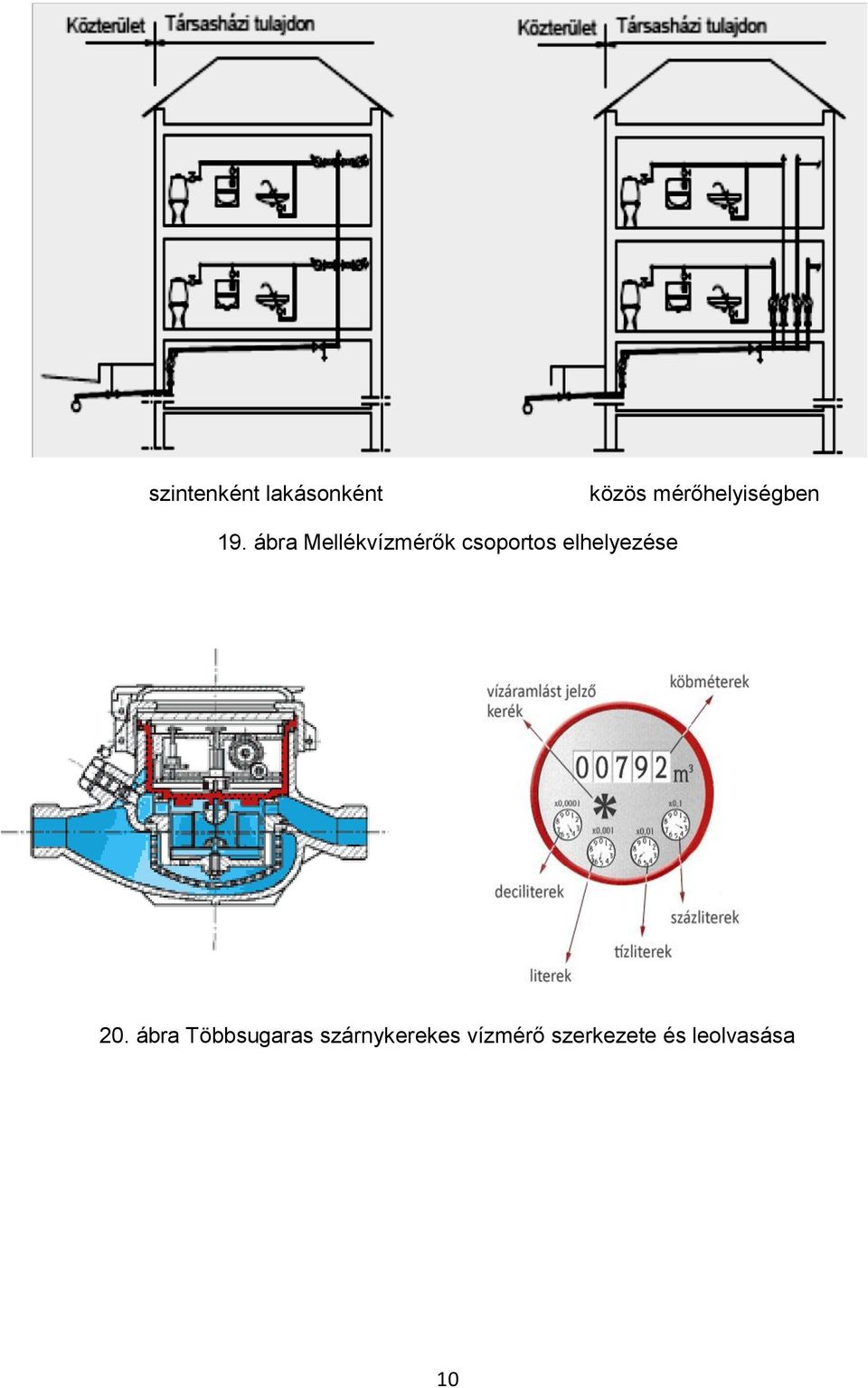

10 szintenként lakásonként közös mérőhelyiségben 19. ábra Mellékvízmérők csoportos elhelyezése 20. ábra Többsugaras szárnykerekes vízmérő szerkezete és leolvasása 10

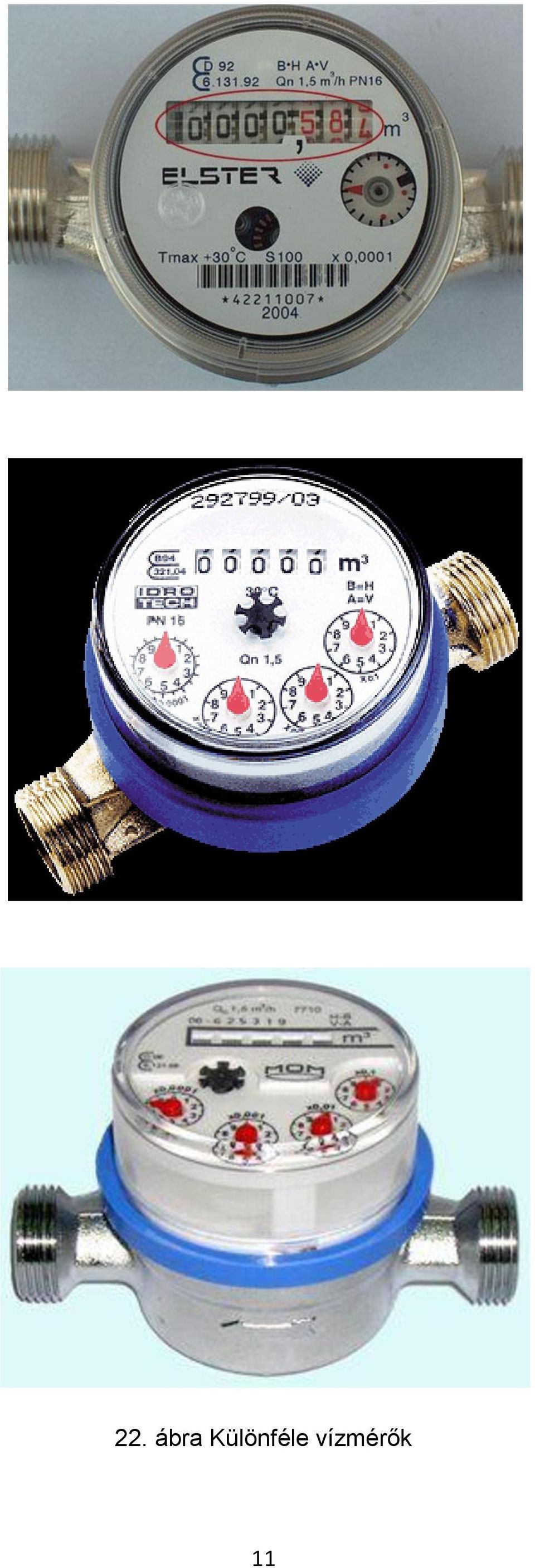

11 22. ábra Különféle vízmérők 11

12 23.ábra Ultrahangos vízmérő, emelkedő csövű kivitel impulzusadóval ellátott 24.ábra Többsugaras nedvesen futó mérő a) szerkezeti rajza; b) beépítése; c) képe 1- elzáró szelep; 2- egyenes cső (10 d hosszúságú); 3- vízmérő; 4- egyenes cső (5 d hosszúságú) 25. ábra Csavarszárnyas vízmérő (Woltman) 12

13 1- ház; 2- mellső tartó; 3- hátsó tartó; 4- forgórész; 5- jeladó tekercs; 6- vasmag; 7- permanens mágnes; 8- szorítógyűrű 26. ábra Turbinás áramlásmérő (turboquant) 27. ábra Kútfúráshoz használt menetes csövek, és a kút szerkezete 1- feszmérő; 2- vízállásmutató; 3- hálózati csatlakozócsonk; 4- hidrofor; 5- önfelszívó szivattyú; 6- szívóvezeték 28. ábra Házi vízellátó berendezés 13

14 1- szűrőkosár lábszeleppel; 2- hidrofor berendezés; 3- kút; 4- akna 29. ábra Házi vízellátó berendezés kapcsolása 30. ábra Hidroforos vízhálózat 14

15 a) csap; b) tolózár; c) szelep; d) csappantyú 31. ábra Elzáró-szerkezetek elvi működési vázlata 32. ábra Átmeneti kúpos csap 1- szelepház; 2- szelep felsőrész; 3- szeleptest; 4- tömszelence szorító; 5- orsó; 6- tömítés; 7- szelepkerék 33. ábra Ferdeülésű elzáró szelep 15

16 34.ábra MOFÉM gyártmányú bronz fagycsap 3/4" belső x 3/4" belső menettel 35. ábra Lapos házú éktolózár csúszó elemes rugós 36. ábra Karimás visszacsapó szelep (egyenes) 16

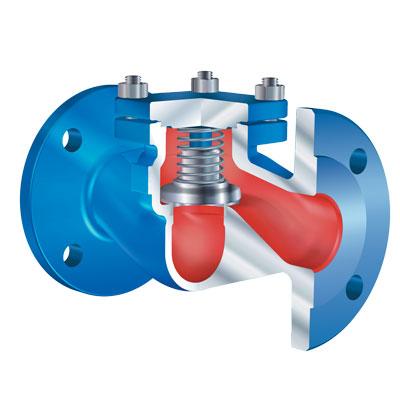

17 36. ábra Menetes csappantyús visszacsapó szelep (ferde) 37. ábra Rugós visszacsapó szelep (ferde) stang felső végére kifolyószelepen 38. ábra Légbeszívó-szelepek 17

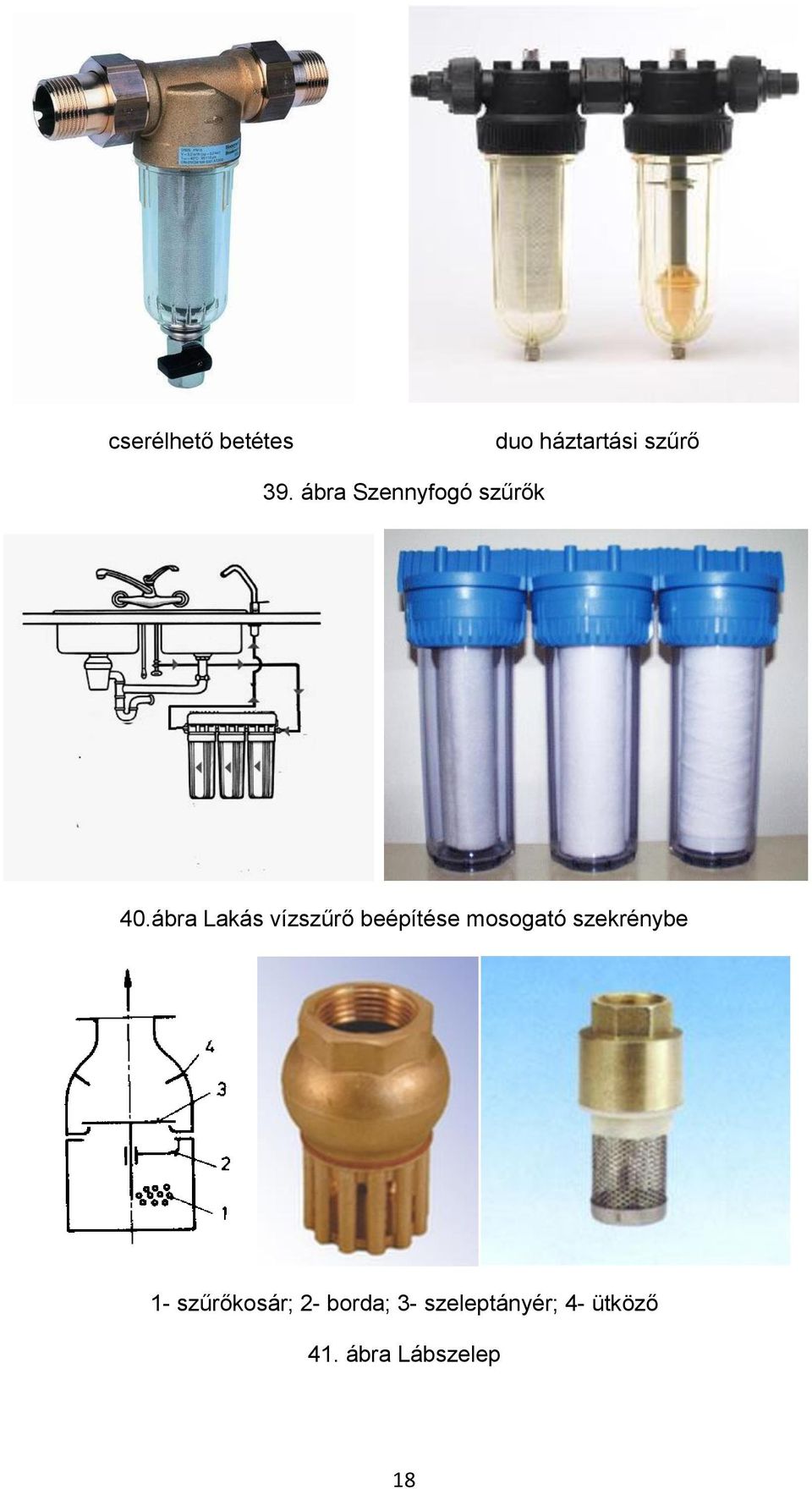

18 cserélhető betétes duo háztartási szűrő 39. ábra Szennyfogó szűrők 40.ábra Lakás vízszűrő beépítése mosogató szekrénybe 1- szűrőkosár; 2- borda; 3- szeleptányér; 4- ütköző 41. ábra Lábszelep 18

19 1. Napkollektor 6. Légtelenítő 2. Solár szivattyú 7. Tárolótartály hőcserélővel 3. Zárt tágulási tartály 8. Kazán 4. Biztonsági szelep 9. Szekunder köri szivattyú 5. Hőmérséklet-érzékelő 10. Motoros szelep 42. ábra Melegvíz-termelő és napkollektoros rendszer elemei 19

20 1. Napkollektorok 2. Függőleges tároló 3. Bojlerkazán 4. Külső hőcserélő 5. HMV keringető szivattyú 6. Napkollektor-köri tágulási tartály 7. Napkollektor-köri biztonsági szelep (max. 4 bar) 8. Napkollektor-köri keringető szivattyú 9. Napkollektor vezérlő egység 10. Légtelenítő szelep 11. Napkollektor hőmérsékletérzékelő 12. Tároló hőmérsékletérzékelő 13. Hidegvíz hálózat 14. Nyomáscsökkentő szelep (javasolt 5 bar) 15. Egyirányú szelep 16. Tágulási tartály 17. Biztonsági szelep (6 bar) 18. Gáz-, vagy villanyfűtő egység 19. Használati melegvíz (HMV) 43. ábra Használati-melegvíz készítő napkollektoros rendszer tárolókkal, külső hőcserélővel 20

21 44. ábra Medencefűtés napenergiával külső hőcserélővel 45. ábra Medencefűtő napkollektoros rendszer 21

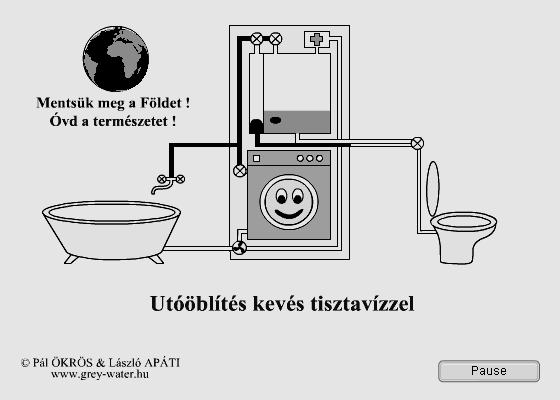

22 Szürkevíz hasznosítása WC öblítéshez 46. ábra 1. Speciális szerelvények, idomok.2. Speciális csapadékvíz szűrő, 3. Ciszterna (tároló), 4. Csapadékvíz hasznosító szivattyú, 47. ábra A komplett rendszer elemei 22

23 48. ábra PVC csövek és idomok 49. ábrasorozat A KG szennyvízcsövek összekötő idomok segítségével más anyagból készült csövekhez is csatlakoztathatók. KG CSŐ ÖSSZEKÖ TÉSE ÖNTÖ TTV AS K ARM AN TYÚ S CSŐ VEL KETTŐS TÖM ÍTÉSSEL 1. öntöttvas csőkarmantyú 2. gumimandzsetta + gumigyűrű = kettős tömítés 3. KG cső KG IDOM ÖSSZEKÖTÉSE ÖNTÖTTV AS CSŐ EGYENES VÉGÉVEL KETTŐS TÖM ÍTÉSSEL 1. KG cső 2. KGUG csatlakozó idom 3. gumimandzsetta + gumigyűrű = kettős tömítés 4. öntöttvas cső egyenes vége KG CSŐ ÖSSZEKÖ TÉSE KER ÁM I A K ARM AN TYÚS CSŐVE L 1. KG cső 2. KGUSM csatlakozó idom 3. kerámiacső-karmantyú tömítéssel 23

24 KG CS ATL AK O ZÓ IDOM ÖSSZEKÖ TÉSE KER ÁM I ACSŐ EGYENES VÉGÉVEL 1. KG cső 2. KGUS csatlakozó idom 3. kerámiacső egyenes vége HIB ÁS CSŐSZ AK AS Z KICS ERÉLÉSE V AG Y ÚJ AB B E L ÁG AZ ÁS SZERELÉSE (A K ARM AN T YÚ N ÁL H AJ LÍ TH ATÓ) 1. fázis Vágja ki a hibás csőszakaszt (3). Vágja megfelelő hosszúságra a KG csövet 2. fázis Tolja a csőre az áttoló karmantyút (1), hajlítsa el a meglévő csövet a karmantyúnál, szerelje rá a gumigyűrűs KG csövet (2), hajlítsa vissza, majd tolja rá az áttoló karmantyút (1) a KG cső egyenes végére. 50. ábrasorozat A hőtágulás biztosítása tokos PVC csőkötésnél Ajakos tömítés Lehetséges tágulás >1 cm Teljesen csúsztassa be a csövet, majd jelölje meg. Húzza ki a csövet legalább 1 cm-re Használjon vágódobozt a csövek pontos levágásához 24

25 51. ábrasorozat Csőbilincs szerelése A karmantyúk alá lehetőség szerint rakjon csőbilincset. A csőbilincsek közötti távolság ejtőcsöveknél legfeljebb 2 m legyen. A csőbilincsek közötti távolság fekvő csöveknél maximum a cső átmérőjének tízszerese legyen. 1. csőbilincs 2. karmantyú 3. egyszeres ágidom (67 ) 52. ábrasorozat Beszerelés hosszú tokkal 1. áttoló karmantyú (HTU) 2. egyszeres ágidom (HTEA) 3. hosszútok (HTL) 1. lépés 2. lépés 3. lépés 4. lépés 25

26 53. ábrasorozat Beszerelés hosszútok nélkül 1. áttoló karmantyú (HTU) 2. egyszeres ágidom (HT 1. lépés 2. lépés / hajlítási lehetőség a karmantyúnál, fent 3. lépés 4. lépés 54. ábra PE lefolyócső 26

27 1 berendezési tárgyak; 2 csatorna-ágvezeték; 3 csatorna ejtő vezeték; 4 tisztítóidom; 5 belső alapcsatorna; 6 külső alapcsatorna; 7 akna; 8 bekötővezeték; 9 csatornatönk; 10 belső akna; 11 átmenő szivattyú; 12 szivattyúbekötés; 13 csapadék állványcső; 14 faláttörés; 15 közműhálózat; 16 szellőzővezeték; 17 telekhatár 55. ábra: A házi csatornahálózat részei külső esővíz levezetéssel 1 szennyvíz ejtővezeték; 2 cirkulációs vezeték; 3 meleg víz; 4 hideg víz; 5 fűtési vezetékpór; 6 esővíz; 7 szellőzővezeték 56. ábra. Szerelőaknás szerelés (fürdőszoba oldalfalában) 27

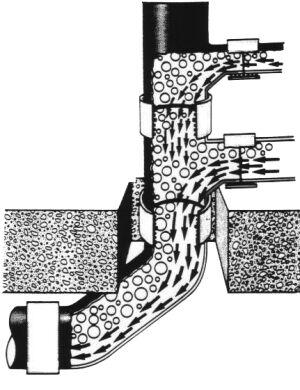

28 57. ábra Torlónyomás az ejtővezetékben 58.ábra Szívás kialakulása ág- ejtővezeték csatlakozásánál 59.ábra 45 -os belépő nyílásszögű, 88,5 -os azonos átmérőjű íves leágazás 28

29 60.ábra Helyes hálózatkialakítás esetén terhelés közben létrejövő szennyvíz- és levegőáramlás 1 szellőzősisak; 2 szellőző; 3 alátétlemez; 4 azbesztcement szellőző; 5 cserépléc; 6 cserép 61. ábra. Szellőzővégződés magas tetőnél 1 szellőzősisak; 2 szellőzőidom; 3 szigetelőlemez; 4 födém; 5, 6 műanyag ejtővezeték 62. ábra. Szellőzővégződés lapos tetőnél 29

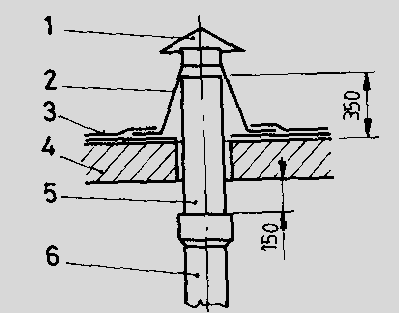

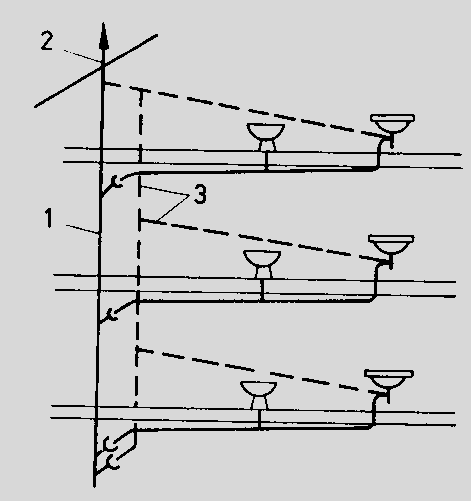

30 63. ábra Másodlagos szellőzővezeték 1 ejtővezeték; 2 szellőzővezeték; 3 másodlagos szellőzővezeték 64. ábra. Szellőzőrendszer. 65. ábra. Tisztítóidomok 30

31 66. ábra. Tisztítóidom az ejtő és belső alapvezeték csatlakozásánál 1 lombkosár; 2 kavicsléc; 3 szigetelés; 4 födém; 5 csatlakozó cső; 6 csapadékvíz ejtő 67. ábra. Csapadékvíz elvezetés lapos tetőről a) könyök nélkül; b) hattyúnyakkal 68. ábra. Csapadékvíz-ejtőcső csatlakozás kiképzése 31

32 69. ábra Vákuumcsöves leszívató rendszer gravitációs vákuumos 70. ábra A csőméretek összehasonlítása 71. ábra Tető vízfogadó elem beépítése 32

33 1 falszigetelés; 2 szigetelést tartó fal; 3 védőcsőre hegesztett karima; 4 falazókarom; 5 védőhüvely; 6 szennyvízvezeték; 7 bitumenes kitt; 8 képlékeny anyag; 9 ellenkarima; 10 főfal 72. ábra. Szigetelt átvezetés alapfalon a) egy oldalon szigetelt; b) két oldalon szigetelt; 1 hüvely; 2 gumitömítés; 3 tömítőkarima; 4 gumigyűrű; 5 cső; 6 talajvíz; 7 ellenkarima; 8 szorítócsavar; 9 csavartömítés 73. ábra. Elasztikus csőhüvely 1 alapfal; 2 agyag; 3 alapvezeték 74. ábra. Egyszerű faláttörés 33

34 a) egyesített-, b) elválasztó-rendszer; 1 telekhatár; 2 tetőlefolyó; 3 esőcsatorna; 4: épület; 5 szennyvízcsatorna; 6 torló csappantyú helye; 7 tisztítóakna; 8 külső. alapcsatorna; 9 ellenőrző akna; 10 bekötőcsatorna; 11 csapadékvíz közcsatorna; 12 szennyvíz közcsatorna; 13 egyesített közcsatorna 75. ábra. Külső alapcsatorna 76. ábra. Tisztító-ellenőrző akna 311. ábra. Irányváltó akna 312. ábra. Gyűjtőakna 34

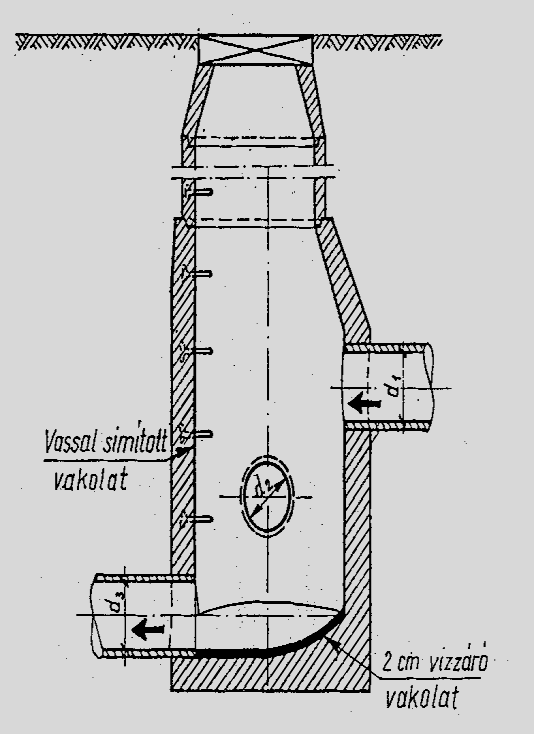

35 1 kötél vagy lánc; 2 hágcsó; 3 zárófedél 77. ábra. Öblítő akna gumigyűrűs elzáróval Bukóakna Ejtőcsöves bukóakna 1 fedőlap; 2 felső szűkítő; 3 lemenő rész; 4 alsó szűkítő; 5 csapadékvíz útja; 6 szennyvíz útja; 7 bevezetés; 8 elvezetés; 9 ejtőcső 78. ábra. Bukóaknák 35

36 1. DN 75 ejtőcső betét 2. DN 90 ejtőcső betét 3. DN 110 ejtőcső befolyó 4. rács 5. fedőlap 6. bűzelzáró 7. lombfogó kosár 8. KG DN ábra. Csapadékvíz lefolyócső tisztítóaknába kötve ívidom 80. ábra Műanyag aknák 36

37 81.ábra Műanyag csatornaaknákkal szerelt csatornarendszer PVC KG elemekből összeállított tisztítóidom 1. kerti csapszekrény 2. KGM csatorna tokelzáró idom 3. 60*60*10 cm méretű betongallér 4. KGEM csatornacső D KGET csatorna kéttokos íves tisztítóidom 6. KGR csatorna szűkítő 7. házi bekötő csatorna 8. KGEA csatorna ágidom 45 -os D 160/ KGB csatorna ívidom 45 -os D KGB csatorna ívidom 45 -os D db *50 cm méretű betontámasz 82. ábra Műanyag tisztítóidom 37

38 Műanyag tisztítóakna Műanyag akna öntöttvas fedlappal közúti terhelésre Akna alsó elem Akna csőtoldat 83. ábra Műanyag tisztítóakna elemei 84. ábra. Feldtmann-tolattyú visszatorlás-gátló 38

39 85. ábra. A csatornatolattyú szerkezete helytelen beépítés helyes beépítés 86. ábra Szennyvíz kivezetés az épületből 87. ábra Mosogatószifon visszacsapó szeleppel 39

40 88.ábra Mosogatógépek visszatorlás elleni védőszerelvénye 1 telekhatár; 2 úttest; 3 ellenőrző akna; 4 közcsatorna 89. ábra. Házi csatorna bekötési vázlata 40

41 90. ábra Nyomott rendszerű szennyvízcsatorna 91. ábra Házi átemelő akna 41

42 92. ábra Nyomott szennyvízhálózat települési vázlata 93. ábra Iszapfogó műanyagból külső alapvezetékbe. 42

43 1 szellőzőcső; 2 homok; 3 bevezetés; 4 elvezetés 94. ábra. Betonból épített homokfogó akna 95. ábra. Betonból készült benzinfogó akna 43

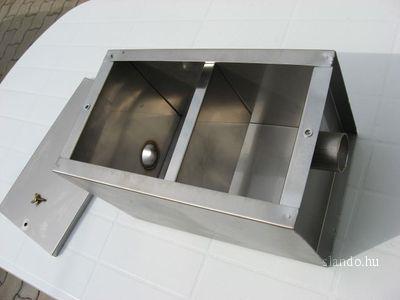

44 96.ábra Olajfogó műtárgy ECOLIP MINI zsírfogó nemesacélból, álló kivitel 97.ábra ECOLIP MINI zsírfogó ECOLIP E-KD zsírfogó nemesacélból, álló kivitel 98.ábra. ECOLIP E-KD zsírfogó 44

45 99. ábra Vasbeton zsírfogó műtárgy 100. ábra Savközömbösítő kapacitás l/s 45

46 101. ábra. Savtalanító ikerakna 102. ábra szennyvíz átemelő berendezés 103. ábra Átemelő szivattyú 46

47 104. ábra Szennyvízátemelő kisberendezések 105. ábra Kompakt szennyvízátemelők 47

48 Az akna méretei: magassága 1700 mm, átmérő 600 mm ábra Kültéri aknás szennyvízátemelő 107. ábra Búvárszivattyúk 48

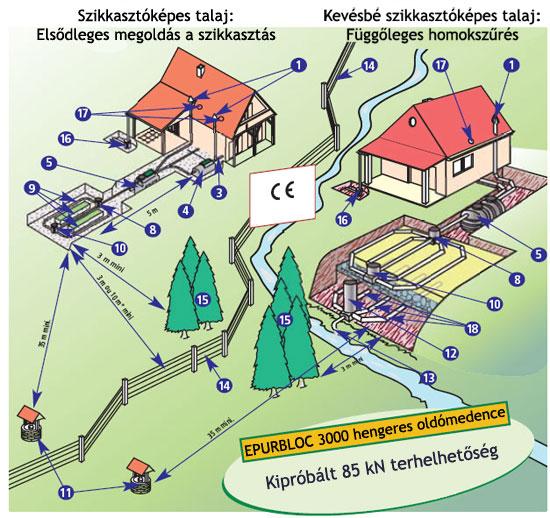

49 108. ábra. Kétkamrás egyszerű beton oldómedence 1 WC és mosogató szennyvize; 2 mosóvíz; 3 esővíz 109. ábra. Háromkamrás (bővített) oldó medence 49

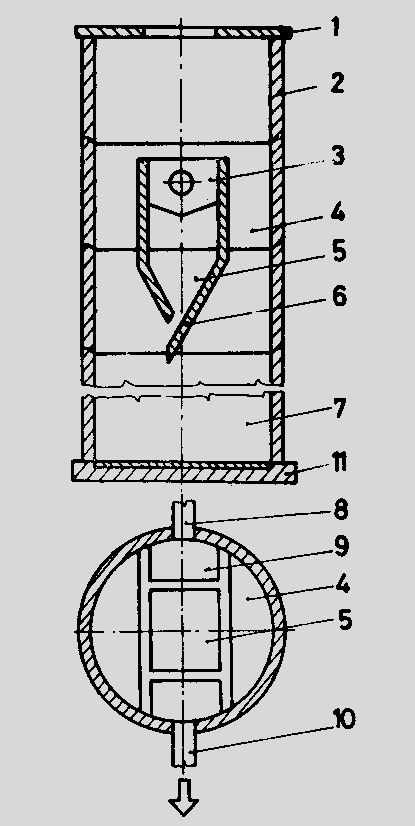

50 1 fedlap; 2 előregyártott betongyűrűk; 3 merülőfal; 4 úszó iszaptér; 5 ülepitőtér; 6 csúsztatófal; 7 rothasztótér; 8 bevezetés; 9 előülepítő; 10 elvezetés;11 helyszínen készített betonfenék 110. ábra. Kétszintes friss vizű ülepítő medence 1. Kiszellőztető vezeték tető fölé vezetve, PVC Háztartási szennyvíz (WC, fürdőszoba, mosás, mosogatás) 3. "Zsíros" szennyvíz (konyha) 4. SL-SG zsírfogó medence (opcionális) 5. EPURBLOC szennyvíztisztító oldó medence 6. RR elosztóakna 7. Szikkasztócső 100, perforált 8. RBOU szivárogtató - összekötő akna 9. Emberi fogyasztásra alkalmas kút 10. RCOL V 1190 gyűjtő akna 11. Vízelvezető árok, patak felé történő kivezetés 12. Telekhatár 13. Fás szárú növények 14. REP450 csapadékvíz akna 15. Kiszellőző huzatnövelő 16. Gyűjtő szikkasztócső 100, perforált 111. ábra Házi szennyvíztisztító elrendezési vázlata 50

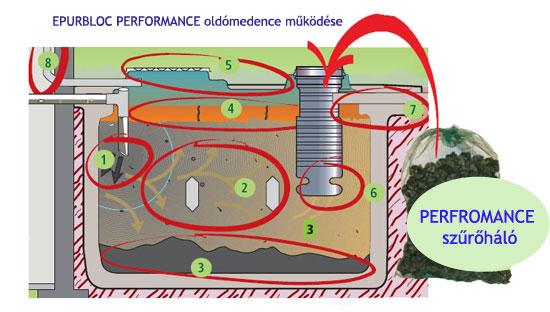

51 1. Szennyvíz bemenet 2. Terelőlemezek 3. Iszapágy 4. Felgyülemlett lebegő anyagok 5. Felhalmozódott gáz közeg 6. Kiemelhető szűrőkosár 7. Tisztított víz kimenet 8. Gáztalanító vezeték 112. ábra Oldómedence 113. ábra Épület gázellátásánál használt vezeték-elnevezések 51

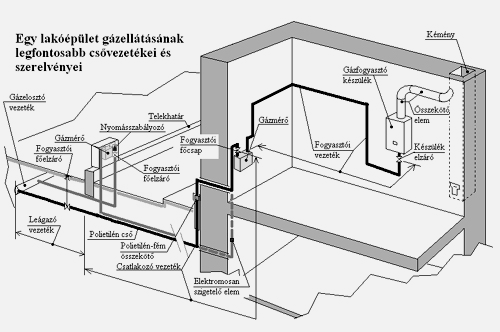

52 114. ábra Gáz vezetékszakaszok elnevezése és az épületbe belépés kialakítása Védőtávolság [m] 1. táblázat Nyomásfokozat Épületektől Üreges, túlnyomás nélküli közműtől, műtárgytól Erősáramú kábeltől, távfűtő vezetéktől Vízvezetéktől Ipari, nem villamos vágányoktó l Fák törzsétől Kisnyomás 2 (1) 1 (0,5) 0,5 0,3 2 2 Középnyomás Nagyközépnyomás 4 (2) 5 (2,5) 2 (1) 2 (1) Kisebb távolság esetén a két vezeték közül az egyiket a megközelítés helyétől legalább 1-1 m-re túlnyúló (elektromos kábel esetén elektromosan szigetelő) védőcsőbe kell helyezni 52

53 115. ábra A SCHUCK-SKPE-E földbe szerelt golyóscsap 116. ábra SCHUCK-SKS-E földbe szerelt golyóscsapok 53

54 117. ábra Préskötésű idomok vörösrézből 118. ábra Rozsdamentes acél préscsatlakozók 54

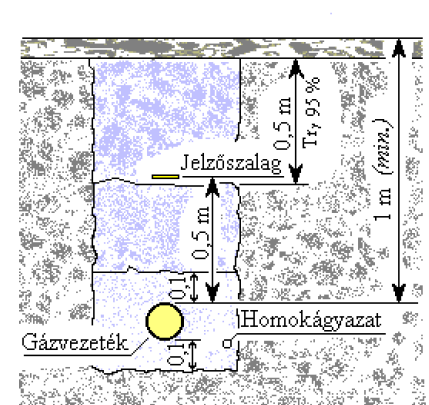

55 119. ábra Belterületen kialakított földbe fektetett gázvezeték 120. ábra Nagyátmérőjű PE gázcső tárolása 121. ábra Tompahegesztő gép 55

56 122. ábra Nyeregbefogó csőtámasz 123. ábra Nyeregidom profilpár 124. ábra Tokos kézi összehúzó gép 56

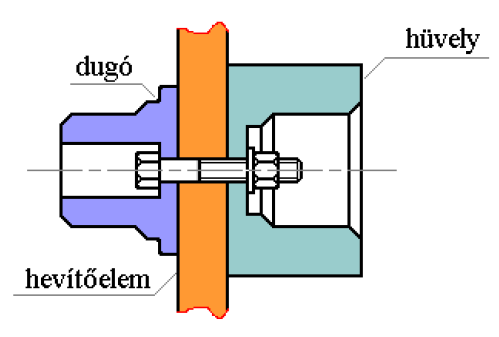

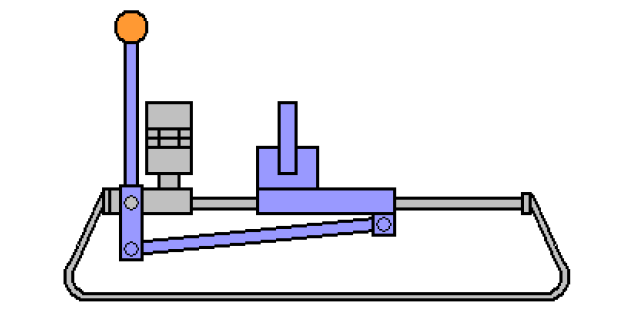

57 125. ábra Forgácsolt felületek méretei 126. ábra Tokos hevítő szerszám 57

58 127. ábra A profilpár méretei ábra tokos hegesztéshez feltolt cső és idom 58

59 129. ábra A csővég lemunkálás 130.ábra A csővég jelölése 131. ábra Eleketrofúziós hegesztési varrat 132. ábra Az idom felhelyezése 133. ábra A csővégek rögzítése 59

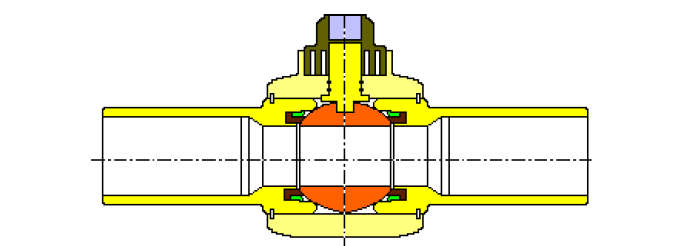

60 134. ábra Hegesztés, hűtés 135. ábra RMA HKSF-PE 100 típusú polietilén gömbcsap 136. ábra Hegtoldatos gömbcsap (FRIALEN) 60

61 137. ábra Acélházas tolózár AVK 36/ ábra Menetes PE-acél összekötő 61

62 139. ábra Hegeszthető-toldatos PE-acél összekötő DN 140. ábra Karimás PE-acél összekötő (I ábra) 62

63 141. ábra PE - réz összekötő 142. ábra Greiner 6548 típusú összekötő 143. ábra Sajtolt PE-acél átmeneti idom 63

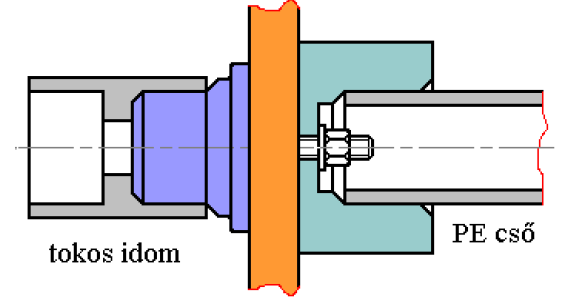

64 144. ábra Fali csatlakozás PE vezetékre, menetes gömbcsappal ábra Acél megfúró idom PE-acél átmeneti idommal egybeépítve 64

65 146. ábra Pincei bevezető beépítési vázlata 147. ábra Térszint alatti belépés alápincézett épületbe 65

66 148. ábra Térszint alatti csatlakozás alápincézés nélküli épületbe 149. ábra Zártházas golyóscsap gázvezetékhez 150. ábra Fali főcsap DN63/DN50, karimás, szorítóhüvelyes, PE - acél átmeneti idomra 66

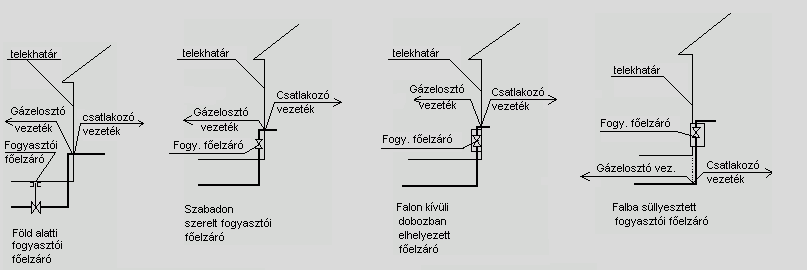

67 151. ábra Csapszekrény 152. ábra Földi elzáró-szerelvény csapszekrénye 153. ábra Telekhatáron, kerítésben elhelyezett házi nyomásszabályozó és gázmérő 67

68 154. ábra A házi nyomásszabályozó elzáró szerelvénye 155. ábra A kisnyomású fogyasztói főelzáró elhelyezési lehetőségei zártsorú beépítés esetén A bilincsek elhelyezésénél a 2. táblázat szerinti rögzítési távolságokat kell betartani. 2. táblázat Csőátmérő [mm] Rögzítések egymástól mért távolsága [m] 1,25 1,5 2,0 2,25 2,75 3,0 3,5 68

69 156. ábra Fogyasztói vezeték függőleges csőterve 157. ábra Vakolat alatti gázkonnektor 158. ábra A fogyasztói vezeték burkolási lehetőségei. 69

70 159. ábra a forgódugattyús gázmérő szerkezeti vázlata 160. ábra A forgódugattyús gázmérő szerkezete 161. ábra Turbinás gázmérő 70

71 162. ábra A turbinás gázmérő szerkezete 163. ábra Membrános gázmérő működési elve és képe 164. ábra KHS-2 Házi gáznyomás-szabályozó 71

72 165. ábra Egyfokozatú, kompakt házi gáznyomás-szabályozó szerkezeti felépítése, működése 166. ábra Kétfokozatú, kompakt házi gáznyomás-szabályozó 72

73 167. ábra Készülék nyomásszabályozók 168. ábra A gázmérő-nyomásszabályozó 73

74 169. ábra Közép, vagy nagyközép-nyomású vezetékről nyomásszabályzóval ellátott fogyasztói berendezések előkertes beépítés esetén 170. ábra Középnyomású csatlakozó vezetékről ellátott fogyasztói berendezések zártsorú utcafrontos, vagy úszótelkes beépítés esetén 74

75 171. ábra Növelt kisnyomású elosztó vezeték csatlakozó és fogyasztói vezetéke 172. ábra A házi nyomásszabályozó védőtávolságának és a lefúvató RB zónáinak értelmezése 5 bar-nál nem nagyobb bemenő nyomású házi nyomásszabályozó esetén 173. ábra A házi nyomásszabályozó és mérő együttes szerelése 75

76 174.ábra gázmérő szerelése Profipress vörösréz csőkötési rendszerrel 175. ábra A gázmérő elhelyezése 76

77 176. ábra Gázmérők elhelyezése lépcsőházi közös szekrényben 177. ábra Egycsöves kialakítás 178. ábra Kétcsöves kialakítás 77

78 179. ábra Alsó elosztású kétcsöves fűtési rendszer elvi kapcsolás függőleges kialakítás vízszintes kialakítás 180. ábra Kétcsöves rendszerek kialakítása 78

79 181. ábra Tichelmann rendszer két- és háromvezetékes megoldása A radiátorok bekötésének négy formáját különböztetjük meg egycsöves fűtés esetén: A: átfolyós rendszer B: átkötős rendszer C: átkötős rendszer szabályozó szeleppel D: szabályozó szelep az átkötő szakaszban A B C D 182. ábra Radiátorbekötések egycsöves fűtésnél 183. ábra Egycsöves, átfolyós rendszer 184. ábra Egycsöves, átkötő szakaszos rendszer 79

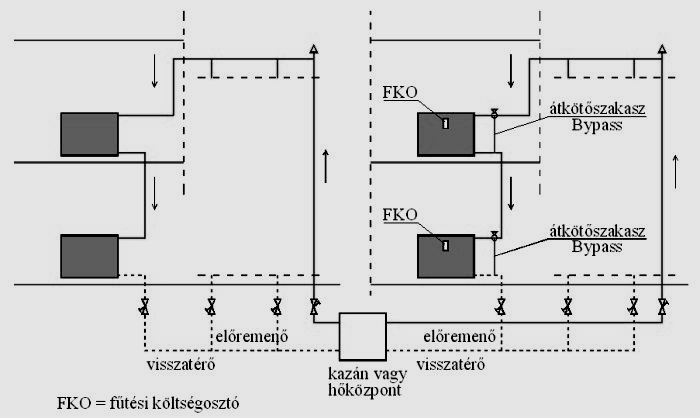

80 a) kétcsöves b) függőleges egycsöves c) vízszintes egycsöves 185. ábra A fűtési rendszer csőelrendezés összehasonlítása külső szeleppel beépített szeleppel 186. ábra Fűtőtest szerelvényezése vízszintes egycsöves fűtési hálózathoz 80

81 187. ábra Alsó elosztású kétcsöves fűtési rendszer vázlata 188. ábra Felső elosztású egycsöves fűtési rendszer 81

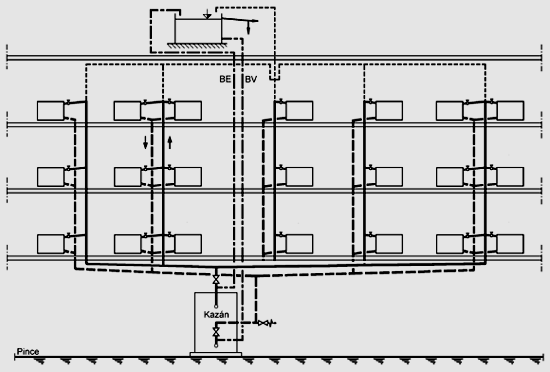

82 189. ábra Közbenső elosztású kétcsöves fűtési rendszer A víz térfogati hőtágulás a hőmérsékletváltozás függvényében. 3. táblázat Hőfokváltozás Δt O C Térfogat növekedés n % 10 0, , , , , , , , ,55 82

83 1. Tágulási tartály 2. Biztonsági vezeték BF 3.Tágulási vezeték BV 4. Cirkulációs (fűtő) vezeték szelepe 5. Ellenőrző vezeték 6. Légző pipa 7. Túlfolyó vezeték 8. Hőszigetelés 190. ábra Nyitott tágulási tartály és vezetékei 191. ábra Alsó elosztású kétcsöves fűtési rendszer nyitott tágulási tartállyal 83

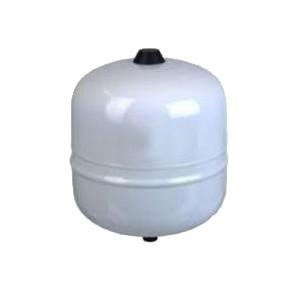

84 192. ábra Zárt tágulási tartály 193.ábra Fűtési rendszer vázlata zárt tágulási tartállyal 194. ábra A zárt tágulási tartály membrán mozgása az üzemállapot szerint 84

85 fűtési (piros) szolár (fehér, vagy sárga) HMV (sötétkék) 195. ábra Tágulási tartályok épületgépészeti rendszerekhez 196. ábra Kompresszoros zárt tágulási tartály 197. ábra A zárt tágulási tartály beépítése 85

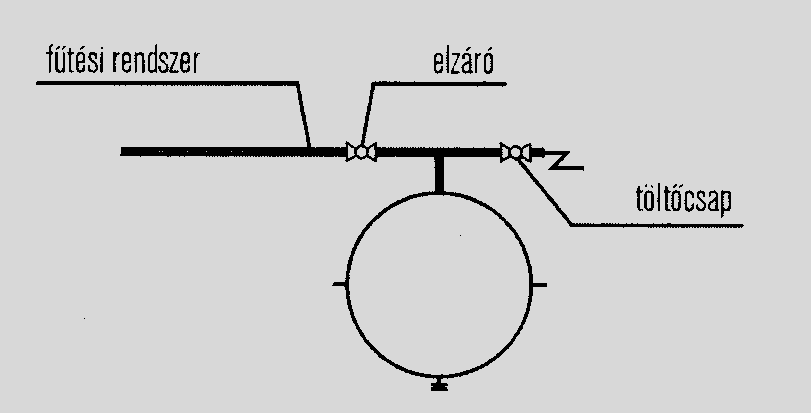

86 198. ábra Zárt tágulási tartály beépítése, véletlen zárás ellen védett szeleppel, egy és több kazán esetén Jelölések: A termikus túlfűtés elleni védelem B nyomáscsökkentő szelep C visszafolyás gátló D használati melegvíz szűrő E biztonsági szelep F tisztítónyílás G hidegvízbelépés a biztonsági hőcserélőnél H hidegvízkilépés a biztonsági hőcserélőnél 199. ábra Biztonsági hőcserélő technológiai kapcsolási terve 86

87 U alakú cső melegítése Az áramkör kialakítása Kazán, és radiátor beillesztése 200.ábra A gravitációs felhajtóerő kialakulása 201 ábra Alsóelosztású gravitációs melegvízfűtés kapcsolása 87

88 202. ábra Gravitációs egyszintes melegvízfűtés alsó visszatérővel 203. ábra Többszintes gravitációs felső elosztású melegvízfűtés 4. táblázat 88

89 t e t v h r Radiátor t e Kazán Gravitációs rendszer méretezési vázlata (tágulásbiztosítás nélkül) 204. ábra Az 1. szakaszon szállított összes hőteljesítmény: 59 kw 205. ábra 89

90 A csőméretezés táblázatos számítása: 5. táblázat Az 1. szakaszon a tömegáram kiszámítása A CSŐVEZETÉK FAJLAGOS SURLÓDÁSI ELLENÁLLÁS TÁBLÁZATA Acélcsőre, 80 O C középhőmérsékletű fűtővízre 6. táblázat Felső táblázati érték: tömegáram ( kg/s ) Alsó táblázati érték: vízsebesség ( m/s ) 90

91 Meghatározzuk az alaki, ütközési ellenállásokat 7. táblázat Szerelvények alaki ellenállás tényezője DN DN DN 8. táblázat Egyéb rendszerelemek alaki ellenállás tényezője 9. táblázat 91

92 Az egyes csőszakaszok ξ értékeinek összesítése, a táblázatokból kikeresve. A táblázatos csőméretezés folytatása 10. táblázat További csőszakaszok méretezése az előző mellékágakhoz hasonlóan történik 11. táblázat 92

93 206. ábra Szivattyú az előremenő vezetékben nyitott fűtési rendszer 207. ábra: A nyomáseloszlás a vezeték mentén 93

94 208. ábra Egyszerű fűtési rendszer vázlata 209. ábra A rendszer nyomásábrája 210. ábra Nyomott fűtési rendszer vázlata 211. ábra Nyomott rendszer nyomásábrája ábra Szívott fűtési rendszer vázlata 213. ábra Szívott rendszer nyomásábrája 94

95 214. ábra Szivattyú az előremenőben 215. ábra A rendszer nyomásábrája 216. ábra Nyomott rendszer zárt tágulási tartállyal 216. ábra Nyomásábra 95

96 217. ábra Szivattyú jelleggörbe 96

97 218. ábra Szivattyús fűtés méretezési vázlata A mértékadó áramkör csőméretezését a már ismert táblázatban végezzük el. 12. táblázat 97

98 8.4.6 CSŐVEZETÉK MÉRETEZÉSI TÁBLÁZATOK NOM OGR AM OK ACÉLCSŐ fajlagos súrlódási ellenállása 80 O C középhőmérsékletű fűtővíznél 13. táblázat RÉZCSŐ fajlagos súrlódási ellenállása 80 O C középhőmérsékletű fűtővíznél 14. táblázat 98

99 Alaki ellenállás meghatározása nomogram segítségével 12. táblázat 99

100 219. ábra: Fűtési rendszerséma alacsony hőmérsékletű kazánnal 1. Fűtővíz előremenő 2. Fűtővíz visszatérő 3. Füstgáz elvezetés 4. Gázcsatlakozás 5. Égő 6. kazán fűtőfelület (hőcserélő) 7. Szabályozó automatika 8. Előremenő fűtővíz hőérzékelő 9. Külső hőmérséklet érzékelő 10. Keringtető szivattyú Szabályozott kazán, és fűtővíz hőmérséklet 220. ábra: Fűtési rendszerséma kondenzációs kazánnal 1. Fűtővíz előremenő 2. Fűtővíz visszatérő 3. Füstgáz elvezetés 4. Füstgázventillátor 5. Gázcsatlakozás 6. Kondenzátum elvezetés 7. Égő 8. Elsődleges hőcserélő 9. Utóhűtő hőcserélő 10.Korózióálló füstgázelvezető 100

101 221. ábra Falikazán elhelyezése lakáson belül 101

102 222. ábra Korszerű kazánház kapcsolási vázlata 223. ábra Gáztüzelésű kazánház és hőközpont 102

103 224. ábra Korszerű kazántelep, kazánvédő szivattyúval és a használati melegvíz termeléssel Szivattyús keverő és szabályozó modulmodul 225. ábra Tetőtéri kazánház vázlata 103

104 226. ábra 44 kw teljesítményű lakás-hőközpont képe 227.ábra Hőközpont családi házhoz előregyártva 104

105 228. ábra Hőközpontok egyedi tervezéssel 105

106 229. ábra Egyedi tervezésű hőközpontok kialakítása 230. ábra Kisnyomású gőzfűtés elvi kialakítása és vízmagaság szintjei 106

107 GŐZ KONDENZÁTUM GŐZ VÍZDUGÓ GŐZ 231. ábra A vízütés kialakulása alapvezetéken fűrészfog felszálló közelében vízzsák 232. ábra Csővezetéki kialakítások 233. ábra Táguló testes gőztorló szelep 107

108 GŐZTÉR VÍZTÉR 234. ábra Vízállásmutató 235. ábra Nyomásviszonyok a biztonsági állványcsőben 108

109 236. ábra Alsóelosztású gőzfűtés ábra Nyílászáró szerkezetek megkerülése 238.ábra Pásztorbot kialakítása a gőzvezeték leágazásánál 109

110 239. ábra Speciális gőzvezetéki kialakítások 240. ábra Felsőelosztású gőzfűtés 110

111 241. ábra Alsó elosztású gőzfűtés 1. kondenzgyűjtő tartály 2. szivattyú 3. táptartály 4. vízállás szabályozó 5. gőzosztó 6. biztonsági állványcső 242. ábra Kondenzvíz visszatáplálás szivattyúval 243. ábra Úszós szintszabályzó 111

112 244. ábra Biztonsági állványcső 245. ábra Biztonsági állványcső bekötési lehetőségei 112

113 246. ábra Üvegcsöves vízállásmutató 247. ábra Labirint működésű sarok gőztorló 113

114 248. ábra Termodinamikus kondenzvíz-leválasztó 249.ábra Termikus kondenzvíz leválasztó 250. ábra Úszós kondenzedény 114

115 251. ábra Szennyvízelvezetés egy tervrészlete 252. ábra Külső közmű helyszínrajz 115

116 253. ábra Közműtérkép részlet 254. ábra Közművek elhelyezésének szelvényterve 116

117 255. ábra Csatorna hossz szelvény, méretadatokkal 256. ábra telekhatáron belüli külső csatorna terv 117

118 257. ábra Szintező műszer 258. ábra A libellás szintezőműszer felépítése Közmű vezeték 259. ábra Belterületen kialakított földbe fektetett közmű vezeték 118

119 260. ábra Kézi döngölés 261. ábra Talajtömörítés 262. ábra Rezgőlapos tömörítő gépek 119

120 263. ábra Dúcolás vízszintes (a) és függőleges (b) pallózással 264. ábra Dúcolás előre gyártott szerkezettel 120

121 265. ábra Víztelenítés zagyszivattyúval 266. ábra Vákuumos talajvízszint süllyesztés 121

122 267. ábra Acélcső átsajtolás 268. ábra KG-PVC cső átsajtolás utáni visszahúzása 269. ábra Betoncső sajtolása 122

123 270. ábra Sajtoló indulóakna képe 271. ábra Csőroppantó berendezés 123

124 272. ábra Roppantó gép a meglévő aknában 273. ábra PE cső behúzása roppantásos technológiával 124

125 274. ábra Távfűtővezeték közműalagútban 275. ábra Közműalagút metszete 125

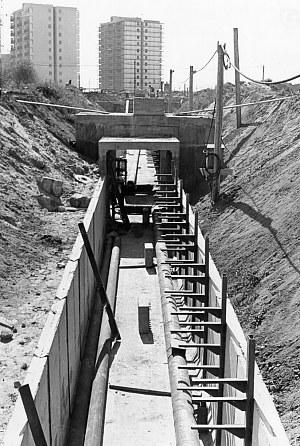

126 276. ábra A közműalagút elhelyezése, és építése 277. ábra A közműfolyosó és közműalagút kialakítása 278. ábra A vízellátó rendszer elvi kialakítása 126

127 vasbeton szerkezetű acél szerkezetű 279. ábra Víztornyok 280. ábra Pneumatikus mozgatású tolózár 127

128 281. ábra Karimás pillangószelep (csapózár) 282. ábra Tolózárakna elágazással 128

129 283. ábra Öntvényházas karimás visszacsapó szelep 284. ábra Karimás víznyomáscsökkentő szelep 129

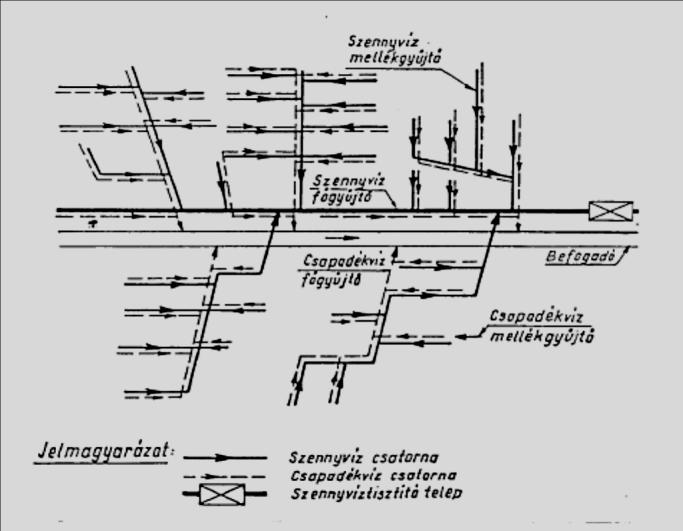

130 285. ábra Egyesített, gravitációs csatornarendszer 286. ábra Elválasztott csatornarendszer 287. ábra Integrált gumigyűrű kialakítása 130

131 Talpas betoncső Tokos betoncső 288. ábra Betoncsövek 289.ábra Mederburkoló elemek, 290.ábra Nyíltárkos mederburkolás 131

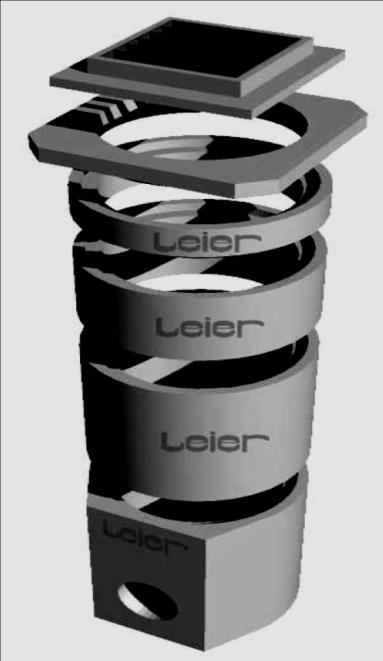

132 Csaphornyos fenékelem Aknagyűrű elem 291.ábra Előregyártott aknaelemek 292. ábra Aknaszűkítő elem 293. ábra Szintbeállító gyűrű 294. ábra Csatornaakna beton aknaelemekből 132

133 285. ábra Öntöttvas akna fedlapok 286. ábra Víznyelő akna előregyártott elemekből 287. ábra. Bukóakna 133

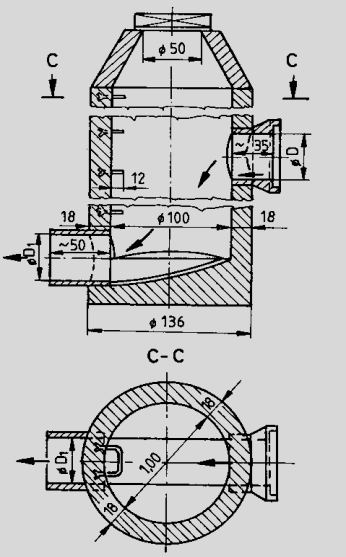

134 1 fedlap; 2 felső szűkítő; 3 lemenő rész; 4 alsó szűkítő; 5 csapadékvíz útja; 6 szennyvíz útja; 7 bevezetés; 8 elvezetés; 9 ejtőcső 288. ábra. Ejtőcsöves bukóakna 289. ábra Műanyag aknák 134

135 A rendszer elvi sémáját a melegvízre 290. ábra A rendszer elvi sémáját fűtésre 291. ábra Kétvezetékes rendszer elve 135

136 292. ábra Háromvezetékes távhőellátó hálózat Számítási példa: Kazánház távvezetéki szivattyú kiválasztás a.) méretezze a terven látható kazánköri, távvezetéki szivattyú munkapontját, 700 kw fűtési hőigényre. b.) válasszon szivattyút a GRUNDFOS, típuskatalógusból KAPCSOLÁSI VÁZLAT Szivattyú által szállított fűtővíz tömegárama: m = 700 / 4.18 x 20 = 8.37 kg / s Katalógus érték: Q = 30,2 m 3 / h A szivattyú szükséges emelőmagassága: Meghatározásához szükséges ismerni a mértékadó áramkör surlódási és alaki veszteségének összegét + a kazán ellenállását 136

137 H össz. = H s + H a + H k Táblázat a mértékadó áramkör ellenállásának meghatározásához Mértékadó áramköri m l s d v S ξ Z S + Z szakaszok megn. kg/s m Pa/m mm m/s Pa - Pa Pa Előremenő vez. 8, Osztó+ 2 pill. szel Cső Távvezeték Távvezeték 4, , Cső 4, , Átkötés , Vissz. Cső , Távvezeték 4, , Távvezeték Cső+g. csap+ szűrő 8, , Visszatérő vez , , SURLÓDÁSI: % ALAKI: % ÖSSZES NYOMÁSVESZTESÉG: Pa VITOPLEX 100 SX1 kazán ellenállása a VIESSMANN katalógusból: 7500 Pa H össz. = = Pa Szivattyú katalógus nak megfelelően H = 4.24 m Q = 30,2 m 3 / h GRUNDFOS NEDVESTENGELYŰ KERINGTETŐSZIVATTYÚK UPS 200 sorozat Munkapont 137

138 Választott szivattyú: UPS(D) F (3. ford. fokozat) 293. ábra ISOPLUS távvezeték fektetése városi környezetbe SZIGETELÉS KÖPENYCSŐ HASZONCSŐ 294. ábra Az ISOPLUS ipari cső szerkezeti elemei 138

139 295. ábra ISOPLUS távvezeték fektetése külterületen ISOPLUS csőrendszerben alkalmazott idomok, és szerelvények 90 O ívidom 45 O ívidom Leágazó idom Fixpont idom 296. ábra ISOPLUS idomok 294. ábra Homokágy terítése 139

140 295. ábra Flexibilis cső elhelyezési lehetőségei 296. ábra Fixponti betontömb kialakítása 1. karmantyú 2. tömítés, 3. zsugor mandzsetta, 4. Pur hab 297. ábra A karmantyús kötés kialakítása 140

141 1. Szakaszoló szerelvény (Nyomásfokozata megegyezik a primer hálozatéval) 2. Szennyfogó 3. Finomszűrő 4. Hőmennyiség mérő 5. Nyomáskülönbség és mennyiség szabályozó 6. Elzáró szerelvény 7. Töltővíz mennyiség mérő 8. Visszacsapó szelep 9. Fojtó szelep 298. ábra Forróvíz távhálózatra kapcsolt hőfogadó állomás HM Távhőrendszer HŐFOGADÓ Fogyasztói hőközpont nyomásmérő hőmérő szűrő térfogatáram-mérő HM hőmennyiségmérő hőmérséklet érzékelő kombinált szabályozó szelep 299. ábra Hőfogadó állomás elvi kialakítása 141

142 1. elzáró szelep, 2. szűrő szennyfogó, 3. manométer, 4., hőmérsékletérzékelő, 6. külső hőmérsékletérzékelő, 7. előremenő hőmérséklet szabályozása a külső hőmérséklet függvényében, hőmérsékletérzékelő, 10. elzáró szelep, 11. hőcserélő, 12. zárt tágulási tartály, 13. szabályozó szelep, 14. mennyiségszabályozó (nyomáskülönbség alapján), 16. hőmennyiségmérő ábra Közvetett kapcsolású házi hőközpont Közvetlen kapcsolású hőközpont 1. elzáró szelep, 2. szűrő szennyfogó, 3. manométer, 4. nyomásbiztosítás, 5. hőmérő (méréshez nyomáskülönbség alapján), 6. hőmérő (szabályozáshoz), 7. külső hőmérsékletérzékelő, 8. előremenő hőmérséklet szabályozása a külső hőmérséklet függvényében, 9. hőmérő (szabályozáshoz), 10. visszacsapó-szelep, 11. szabályozó szelep, 12. mennyiségszabályozó, 13. hőmérő (méréshez), 14. Hőmennyiségmérő. 301.ábra Közvetlen kapcsolású hőközpont 142

143 302. ábra Gőz távvezetékre kapcsolt melegvíz fűtőrendszer 303. ábra Fűtés és használati melegvíz (HMV) termelés 3 vezetékes forróvízrendszer esetén 143

144 304. ábra Közvetlen kapcsolású fűtéssel sorba kötött használati melegvíz termelő 305. ábra Használati melegvíz termelés soros kapcsolással. Szabályozás a termelői oldalon 144

145 306. ábra Fűtés és használati melegvíz ellátás párhuzamos kapcsolása távhőellátás esetén 307. ábra Úszós légtelenítő 145
