1 Kézikönyv Betatherm-Földhőkosár Fontos információk beruházóknak, tervezőknek és kivitelezőknek

2 Tartalom jegyzék 1....BetaTherm-Földhőkosár Hol lehet használni a Földhőkosarat? BetaTherm-Földhőkosár előnyei Hőelvonás hatásmódja Információk a projekt lezajlásáról Tanácsadás és forgalmazás Résztvevő szolgáltatók és szakemberek Szükséges kiegészítők Információk a termékről Földhőkosár működési elve Alap feltételek a Földhőkosár használatánál Gyakran ismételt kérdések...08 Az innovatív BetaTherm-Földhőkosarak hasonló rendszerekhez képest, gyorsabban és egyszerűbben beépíthetőek Információk tervezőknek Mit kell a tervezésnél figyelembe venni Műszaki adatok a BASIS Földhőkosárról Műszaki adatok a MAXI Földhőkosárról Adatok a hőszivattyúkhoz Földhőkosár példa sólé/víz hőszivattyúhoz A Földhőkosár működési paraméterei A sóoldatos cirkuláció jellemzői Információk a kivitelezőknek Mélyépítési követelmények Eljárás a Földhőkosarak beépítésénél További felhasználási lehetőségek Földhőkosár, mint hűtési lehetőség Kombinációs lehetőség napenergiával Hatásfok javítása esővíz hasznosításával

3 Az ügyfelek a szabadalmaztatott BetaTherm-Földhőkosár teljesítőképességét elismerik és ezen ok miatt, rövid idő alatt számos helyen telepítették is. 1. A BetaTherm Földhőkosár A BetaTherm Földhőkosarai modern megoldást jelentenek minden házépítőnek és háztulajdonosnak, akik ki szeretnék használni a föld hőenergiáját a családi házukban és ezáltal szeretnék magukat függetleníteni a látványosan csökkenő olaj és földgáz tartalékoktól. A szabadalmazott Földhőkosarakat az úgynevezett felszínközeli geotermikus rétegben helyezik el, ezáltal egy ilyen projekt anyagilag kedvezően és gyorsan megvalósítható. 1.1 Hol lehet használni a Földhőkosarat? A BetaTherm Földhőkosarai 1 5 méter mélységre vannak tervezve. Általában egy mélyépítő vállalat a Földhőkosarakat egy nap alatt rákötés készre tudja a ház körül elhelyezni. Ehhez két és fél méter (a MAXI-nál négy méter) mély, négyzet alakú lyukakba eresztik le a kosarakat, a kiemelt talajt visszatöltik, víz hozzá-adásával beiszapolják és bedöngölik a Földhőkosár körül. A kosarakat speciális toldalékokkal vagy műanyag forrasztással kötik össze és központilag a házhoz vezetve a vízfűé t s szerelő rá tudja kötni a hőszivattyúra, vagyis a fűtés- rendszerre.

4 1.2 A Betatherm-Földhőkosár előnyei. Megújulóerőforrások A modern háztervezésnél már természetes a talajhőhasznosítása. Az elmúlt évek modern fűtés technológiáiban a földhő vezető energiaforrásnak bizonyult. A Föld hője mindenhol jelen van a nap 24 óáá r j ban és korlátlan. Három fajta energia kinyerés ismert: talaj- szondás-, síkkollektoros rendszerek és a BetaTherm Földhőkosarak. A talaj regenerációja napsugár és csapadék által.,, Nincs fagyveszély kertészeti hasznosíá t s lehetséges a talaj nem befolyásolt kapillárishatá s által. Kis helyigény talajvíz nem befolyásolt,. Szabadalmazott, környezetbarát technológia (1) A nagy térfogatú BetaTherm Föld- hőkosarak, a kúp formájuk által nagyobb felületet nyújtanak a talajhő felvételéhez, így az űrtartalmuk, mely sós víz ( mint energia hordozó közeg), maximálisan és egyenletesebben tudja biztosítani a talajból a rendelkezésre álló hőt. (2) Más technológiáknál egyes esetekben előforduló elfagyás veszély elkerülhető, mivel a hőelvonás a fagypont alatt (1 5 méter között) történik. A talaj mikroorganizmusainak az ökológiai befolyásolása is kikerülhető. (3) A terület kertészeti hasznosítását nem befolyásolják a BetaTherm Földhő- kosarai, de nem ajánlott a terület beépítése. (4) A talaj természetes regeneráó l dása a rendszeres napsüé t s és a csapadék ( eső, hólé) által adott. (5) A nyomás a kosarakban bar között alakul. (6) A csekély beépítési mélység megakadályozza a talajvíz esetleges változását. (7) A BetaTherm Földhő- kosarak 60 %-kal kevesebb helyet igényelnek, mint egy hasonló teljesítményűsík talajkollektor. Rövid engedélyeztetés, gyors épt í és A BetaTherm Földhőkosaraknak az a további nagy előnyük, hogy a beépítésükhöz nem szükségesek a relatív drága tervezési-, és talajmunkák. Így az engedélyezési eljáá r sok gyorsabbak lesznek és szinte mindig engedélyezik őket. A természetvédelmi területeken is napok alatt elkészül az engedélyezés. Tapasztalat és egyedi tervezés Az egyedileg, minden eshetőé s gre alkalmazható moduláris Földhőkosár rendszer a forgal- mazástól, a tervezésen át a kivitelezé sig ( szakemberek bevonásával), egy megbízható folyamatot és későbbiekben üzembiztosságot is garantál.

5 1.3 A hőelvoná s folyamata. A síkkollektorhoz hasonlóan a Földhőkosár nyáron és az átmeneti időszakban is képes hőt kivonni a talajstruktúrából méteres mélységtől. Hosszabb idejű üze- melésnél és a hidegebb téli időszakban mutatkoznak meg igazából a Földhőkosár előnyei. Amíg a síkkollektor csak a fagyhatár közeli talajréteghez tud hozzáférni ( ezzel kitéve azt a befagyás veszélyé nek is), a Földhőkosár hozzáfér mélyebb, melegebb talajrétegekhez is. A kosár lefele irányuló kúpos szerkezetének köszönhetően a rendszer sokkal nagyobb területről képes hőt összegyűjteni, így a kis helyigény ellenére is nagy talajrészt ér el hőszállítóként és ezt a hőenergiát még rendkívül egyenletesen is hasznosítja. A túlságosan korai elfagyás a közvetlen környezetében így kizárt - nem úgy mint egy túl szűken tervezett síkkollektornál. Extrém túlterhelés esetén is, csupán az a veszély áll fenn, hogy a Földhőkosárnál egy oldali fagyképzés keletkezik, ami viszont a teljesítmény csökkentésével azonnal helyreállítható. Ezek alapján a gyártó lehetőé s get ad az ideiglenes tú- l terhelésre is. Földfelszín Földfelszín Síkkollektor Földhőkosár Nyár: levegő hőmérséklet C Talaj hőm. -0,9 méteren: C Talaj hőm. -2,0 méteren: C Talaj hőm. -4,0 méteren: 9-12 C Síkkollektor Földhőkosár Tél: levegő hőmérséklet 0 C Természetes fagynak kitett réteg -0,9m-ig Hőelvonás eljegesedésig Talaj hőm. -4,0 méteren: 6-8 C 1.4 Gazdasági tényezők. A fosszilis tüzelőanyagok drasztikus áremelése miatt például a fűtőolaj egyre több tervező és házépíttető próbál megújuló energiaforrásokat kiaknázni és kihasználni. Új befektetéseknél, az országunkban is kialakulóban lévő támogatási rendszereknek köszönhetően, némi többlet befektetéssel kialakítható egy hőszivattyú alapú fűtésrendszer. A nagyságrendekkel olcsóbb primerenergia költségek, kiegyensúlyozzák a építkezési többletinvesztíciókat az olcsóbb üzemeltetési költségek során. Hosszútávon a fűtésköltségek kb %-a megspórolható.emellett a rendszer környezetbarátabb, tartósabb, nem igényel semmilyen karbantartást és segít a föld energiaforrásainak védelmében.

6 Információk a projekt lezajlásáról Alábbiakban informáljuk, hogy hogyan tud a továbbiakban a BetaTherm - Földhőkosarak után érdeklődni, hogy kin keresztül tudja megvásárolni a termékeket, illetve milyen szakemberek szükségesek egy Földhőkosármező kiépítéséhez. Tanácsadás és forgalmazá s. A BetaTherm - Földhőkosár szabadalmaztatott csúcsminőségű termék. A problémamentes beszerelés és a későbbi tartós üzemeltetés érdekében csak válogatott mélyépítési vállalkozások végezhetik a kosarak beépítésé t. Minden szükséges információt az OST Alternative Energien bocsájt a rendelkezésére. Elérhető-ségeinket a tájékozató utolsó oldalán megtalálja. Résztvevőszolgáltatók é s iparosok. Hőszivattyú Betatherm-Földhőkosár Vízvezeték szerelő építtetőinformáá l sa a hőszivattyú beépítése és bekötése a fűé t srendszerre Tervezők építtetőinformáá l sa megtervezik a geotermikus beruházás mértékét projekt koordinálása Mélyépítő a BetaTherm csoport által oktatott és minősített vállalt a kosarak elhelyezése a területen

7 Szükséges termé kek. A BetaTherm-Földhőkosarai mellett a geotermikus rendszer kiépítéshez szükséges egyéb jó minőségű alkatrészek és kiegészítők: ( 1) Betatherm-Földhőkosarak, (2) több nyíá l sos beköé t si egysé g, (3) gyűjtő/ elosztóegysé g, (4) PE cső, (5) Geopress összekötő idomok, (6) hőszivattyú Információk a termékről Egy átlagos méretű, modern családi 2 ház ( m ) optimális ellátá- sához 6-9 BetaTherm-Basic Földhő- kosár szükséges. A kosarakat ideális esetben a talaj víztároló rétgebe kell elhelyezni. A talajok nagy része megfelel az alapvető követel- ményeknek, gyakorlati tapasz- talatok alapján az esetek 90% -ában nincs semmilyen probléma. A szükséges terület megter- vezésénél kosaranként 10m 2 ( amaxin - ál 15 m 2 ) szabad földfelületet kell tervezni. A rendszer telepíé t se a munkák megkezdésétől az üzembe helyezésig 2-4 hetet igényel. Földhőkosár működé si elve. BetaTherm-Földhőkosarak működési elve ugyanaz, mint a talaj szondáké. Fűé t si szakaszban a feltekert csőben cirkuláó l sós víz hőt von ki a talajból. Az innen nyert földhőt a hőszivattyú fűtési hőmérsékletre emeli. A turbulens áramlási viszonyok kialakí- táá s val a hőelvonás hatásfoka maxi- malizáó l dik. Jelentős küö l nbség a Földhőkosár és a talajszonda között, hogy az utóbbinál nagyobb hőmé rsékletet igényel a benne keringtetett hővivő közeg ( sós víz 8-10 C). Ez az első téli periódus alkalmával lehű l (0-2 C) és emiatt egy lassabb regenerációs szakasz figyelhetőmeg. A hővivőközeg a teljes regenerációt általában nem éri el. A BetaTherm-Földhőkosarai viszont olyan mélységben vannak, ahol kisebb hőingadozások jellemzőek. Külső hőmérséklet Folyadékhőm. Földhőkosárnál Folyadékhőm. talajszondánál SZEP DEC MÁRC ÁPR MÁJ

8 Alapfeltételek a Földhőkosár használatánál. A felszín közeli talaj/föld rétegek, melyek geotermikus energia forrásként szolgálnak, gyakorlatilag 100%-ban ki vannak téve a napsugárzás és a tél hatásának. A napi hőmérséklet ingadozás cm-ig, a szezonális ingadozás 20 méterig mérhető. A mellékelt grafikon a talaj éves átlag hőmérsékleteit mutatja különböző mélységekben az időjárás függvényében. Látható, hogy a Földhőkosarak beépítési mélységében a föld hőmérséklete és a levegőn mért hőmérséklet jelentős különbséget mutat. Leolvasható, hogy a legnagyobb hőmérséklet augusztusban és a leghidegebb február - márciusban van. A hőmérséklet különbségnek alapjában 2 oka van: a talaj rossz hővezető, viszont nagy a hőtároló képessége. A nap melege a nyár végére fejti ki hatását a talaj érintett rétegeiben, és ott több hónapig tárolódik, mivel a föld lassabban reagál a levegő hőmérsékletének ingadozásaira ezáltal lassabban Éves hőingadozás a talajban MÁRC ÁPR MÁJ hűl ki. A levegő hőmérséklet hatását a talaj hőmérsékletére csekélynek lehet nevezni. A földhőkosarak mélységében sokkal lassabb és egyenletesebb a talajhő ingadozása, a hőmérséklet egész évben 5-13 C között alakul. Így a BetaTherm - Földhőkosarak ideális energiaforrást jelentenek a hőszivattyús rendszerek kiszolgálásra. SZEP DEC 2 méter mélyen Földfelszín Levegő hőmérséklet Gyakran ismételt kérdések. Miért kisebb az elfagyási veszély a BetaTherm Földhőkosarainál? A hőszivattyú az oldatot minden cirkuláció alkalmával egy kicsit lehűti. Ez lassan akár eljegesedéshez vezethet, azonban minél nagyobb a hőfelvevő közeg felülete, annál lassabb ez a lehűlési folyamat. A síkkollektorokhoz és a talajszondákhoz képest a BetaTherm - Földhőkosaraknak 100 %-kal nagyobb a felületük. Egy kosár minimum méter csőből áll, ami egy 10 m csőfelületnek felel meg, viszont dupla mennyiségű sós víz cirkulál benne. Így ahhoz, hogy a felületet tartósan lefagyasszuk, mintegy 50%-os túlterhelés szükséges, ami legalább 1000 üzemórát jelent évente. Mit kell figyelembe venni a kosarak feletti talajfelszín beültetésével és beépítésével kapcsolatban? Kertbarátoknak nem kell a beültetésnél kosarak miatt aggódni. Gyepet, virágokat, bokrokat és félmagas fákat szinte mindent lehet ültetni. Nem ajánlott viszont mélyen gyökerező bokrok és fák ültetése. A beépítésnél lehetővé kell tenni a víz talajba szivárgását. Parkolók építése gyeprácskőből vagy hasonló anyagokból probléma nélkül lehetségesek. Fix beépítés vagy a felszín elzárása tilos. Hogy hat a Földhőkosár a fölötte lévő talajra? A fordított kúpos kialakításnak köszönhetően a kosarak ferde vonalban veszik fel a föld hőjét. Mivel kb. 120 cm mélységtől vannak elhelyezve, nem hatnak ki a fölötte lévő talajrétegre, nem befolyásolják a felszíni növényzetet vagy a hó olvadását.

9 Stabil és biztonságos a rendszer? Minden felhasznált alkatrész minősége és méretezése a talajszondákhoz van igazítva. Csatlakozási technológiánk mechanikusan terhelhető, a már beépített kosarak és az elosztók a normál autóterhelést is jól viselik. Mert a Földhőkosár a föld felsőbb rétegeitől vonja el a hőt, és ezt csak felülről lehet pótolni napsugarak, eső és hólé formájában. Minél közelebb van a Földhőkosár a fagyszinthez vagy ahhoz közeli tartományhoz, annál gyorsabban tudja a meleg a lehűlt földréteget elérni. Ezen okok miatt a beépítési mélységet a fagyhatár alá (120 cm) kell helyezni. talajszondához hasonló, a kosarak épületszárításra is felhasználhatók. A kosárrendszer gyorsan kiépíthető (3 4 hét a teljes befejezésig). Használható gáz hőszivattyúval összekötve és így nagyobb hőmérsékleti tartományban alkalmazható (-10 C és +45 C között). Biztosított a téli fűtés, nem fogok fázni télen? Pont a speciális formája és méretezése miatt képes a Földhőkosár nagyobb területről elvonni a hőt. Azon kívül pontosan a talajhő háztartásához méretezik a kosarak hő felvevő képességét. A hő felvevőfelület nagyságát pontosan meghatározzák a tervezésnél. Miért csak 2.6 méter (nagy kosárnál 4 méter) mélyen kerül beépítésre a BetaTherm- Földhőkosár? Van egyéb használati területe a BetaTherm Földhőkosárnak? A kosár részben hűtésre is használható, az ipari méretekben hőcserélővel megvalósítható. Milyen előnyei vannak a Földhőkosárnak a hasonló rendszerekkel szemben? A talajszondás fúrásos eljárásnál 20%- kal olcsóbb és a talaj kollektorral szemben pedig 60%-kal kevesebb helyet foglal. A kosarak és hőszivattyú megfelelő elhelyezése esetében a lehetséges éves üzemóraszám a Információk tervezőknek Jelen törvényi szabályozások alapján az épület energiaigényét csak minősített szakemberek állapíthatják meg. Ezen adatok alapján határozza meg a tervezőiroda vagy képzett technikus a felhasználandó hőszivattyú teljesítményét. Az egyes kosarak hőelvonó teljesítménye a talaj adottságaitól függően kw között mozog ( órára vonatkoztatva évente). A pontos tervezési fázisban a BetaTherm - Földhőkosarakat a beépítési leírás 4.2 és 4.3 pontjának megfelelően kell elhelyezni. A kosarak elrendezése Gyűjtő Elosztó Épület Hőszivattyú

10 Mit kell a tervezésnél figyelembe venni. Miután a Földhőkosarak számát meghatároztuk, a tulajdonossal meg kell beszélni az egyes kosarak elhelyezését a telken, majd a pontos helyeket tervrajzon dokumentálni kell. A szakember által készített tervben, fel kell tüntetni a fákat vezetékeket (víz, áram, szennyvíz)is. Átlagosan 3 BetaTherm Földhőkosarat rakunk egy sorba, ami körülbelül méter hosszú csövet jelent a központi elosztóhoz futó bekötőcsövekkel együtt. Az egyes kosarak helyzete egyenként is meghatározandó. Hogy ne kelljen beépíteni szabályzó egységeket, a Tichelmann elvet alkalmazzuk. Az elv kimondja, hogy azonos csőhossznál és átmérőnél azonos átfolyási sebesség és áramlásdinamika van. Ennek érdekében a csövek közötti hosszkülönbség nem haladhatja meg a 10%-ot. A Földhőkosarak feletti területet nem szabad szilárd építményekkel beépíteni, mint például garázs, betonozott/térköves autóbejáró, pince vagy út. A ház alapjától, szomszéd telektől, közlekedési útvonaltól, medencétől, víz/szennyvíz vezetéktől 1,5-2 méter távolságot kell tartani. A Földhőkosarak közötti ideális távolság minimum 3,5 méter. A BetaTherm Földhőkosarak terület igénye párhuzamos elhelyezés esetén kosaranként 10 m (nagy kosár esetén m ), soros elrendezés esetén m (nagy kosár esetén 12m ). A kosarak aktuális teljesítményét viszonteladóinktól tudhatja meg. Műszaki adatok a BASIC Földhőkosárról. Átmérő felül Átmérő alul Magasság kb. 190 cm kb. 90 cm kb. 120 cm Csőhossz Cső Csőátmérő 100 m PE 100 PN 16 32x2,9 mm Sós víz Súly (víz nélkül) Teljesítmény kb. 53 l kb. 20 kg 0,7-1,0 kw *Választható napkollektor számára második körrel szerelt kosár is, helyi talaj adottságok és talaj féleség függvényében, általános 1800 óra/év kihasználtság mellett.

11 Műszaki adatok a MAXI Földhőkosárról. Átmérő fent Átmérő lent Magasság kb. 210 cm kb. 110 cm kb. 260 cm Csőhossz Cső Csőátmérő 300 m PE 100 PN 16 da 32x2,9 mm Sós víz Súly(víz nélkül) Hűtőteljesítmény Hűtésteljesítmény kb. 160 l kb. 60 kg 1,6-2,0 kw kb. 1,2 kw A MAXI Földhőkosárnál szem előtt kell tartani: minden BetaTherm MAXI Földhőkosár 25 méter be- és kifolyó csővel rendelkezik, melyet lazán a kosárhoz rögzítettek, hogy a távolabbi elosztópont és a kosár közé ne kelljen toldalékdarabot tenni. Földhőkosa- 2 ranként 15 m fedetlen felület szükséges. A MAXI - Földhőkosár hűtő funkciója: amennyiben a geotermikus berendezést kimondottan hűtésre szeretnénk felhasználni, akkor a MAXI- FÖLDHŐKOSÁR még hatékonyabb területkihasználása ezt lehetővé teszi. Adatok a hőszivattyúról. Általános ajánlat az elosztó egységhez: fal- vagy padlófűtés esetén a befolyó fűtő közeg maximum 35 C-os legyen minimális külső hőmérséklet esetén. A ki- és bemenő fűtőfolyadék közötti hőmérsékletkülönbség ne legyen nagyobb 5 K-nél (Kelvin). Radiátorok esetén a befolyó közeg maximum 50 C legyen. A meleg vizet maximum 60 C- ra kell beállítani. Pontosabb adatokat a hőszivattyú gyártójától szerezzen be. Egyedi adatok a BetaTherm Földhőkosaraihoz: A BetaTherm Földhőkosarai évente maximum 2800 órát használhatók épület fűtésre. Ha -4 C alá csökken a sóoldat hőmérséklete, akkor gondoskodni kell másodlagos fűtésről. Az ez által okozott éves mutatók romlása a többlet energia igényében, költségként mutatkozik A hőszivattyúgyártók ajánlataira mindig oda kell figyelni. Teljesítmény értelmezés sós vizes hőszivattyúnál. Példaadatok a rendszerről: 12 kosár x 750 Watt elvonó képesség 4 szál x 320 méter (2800 l / óra közegáramlás) 1 szál x 320 méter (720 l / óra közegáramlás) Nyomáscsökkenés a kosár részben: 3 kosár sorban: 320 méter cső + 20 méter bekötési vezeték (az elosztóhoz, oda vissza) vezeték az elosztótól a hőszivattyúig (25 méter oda vissza beleértve minden plusz darabot) Hőszivattyú előpárologtatója:* A Rendszer teljes nyomás vesztesége: * A gyártmány adatait le kell egyeztetni a gyártóval, mert nagy különbségek lehetnek

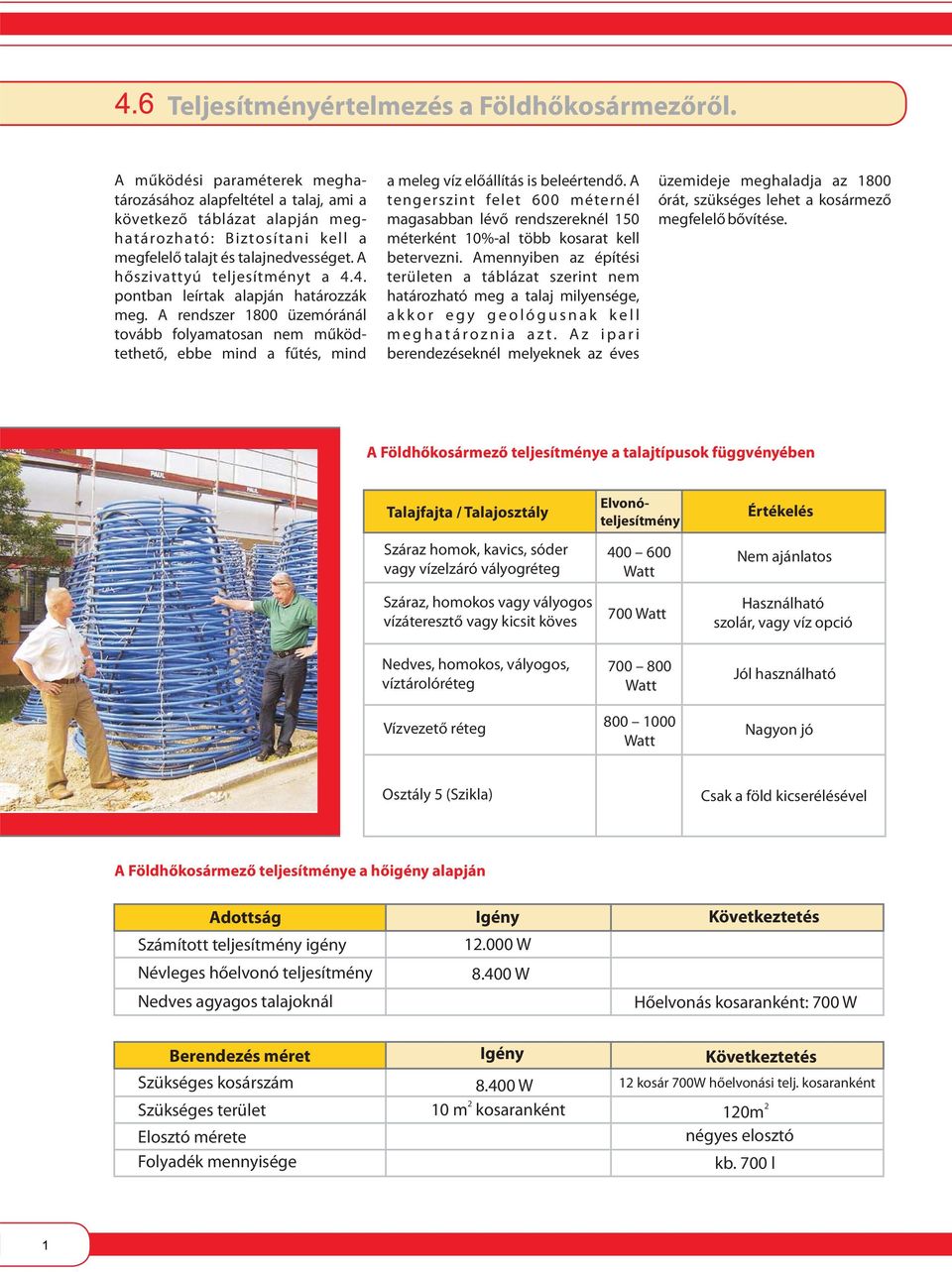

12 Teljesítményértelmezés a Földhőkosármezőről. A működési paraméterek meghatározásához alapfeltétel a talaj, ami a következő táblázat alapján meghatározható: Biztosítani kell a megfelelő talajt és talajnedvességet. A hőszivattyú teljesítményt a 4.4. pontban leírtak alapján határozzák meg. A rendszer 1800 üzemóránál tovább folyamatosan nem működtethető, ebbe mind a fűtés, mind a meleg víz előállítás is beleértendő. A tengerszint felet 600 méternél magasabban lévő rendszereknél 150 méterként 10%-al több kosarat kell betervezni. Amennyiben az építési területen a táblázat szerint nem határozható meg a talaj milyensége, akkor egy geológusnak kell meghatároznia azt. Az ipari berendezéseknél melyeknek az éves üzemideje meghaladja az 1800 órát, szükséges lehet a kosármező megfelelő bővítése. A Földhőkosármező teljesítménye a talajtípusok függvényében Talajfajta / Talajosztály Száraz homok, kavics, sóder vagy vízelzáró vályogréteg Száraz, homokos vagy vályogos vízáteresztő vagy kicsit köves Elvonóteljesítmény Watt 700 Watt Értékelés Nem ajánlatos Használható szolár, vagy víz opció Nedves, homokos, vályogos, víztárolóréteg Vízvezető réteg Watt Watt Jól használható Nagyon jó Osztály 5 (Szikla) Csak a föld kicserélésével A Földhőkosármező teljesítménye a hőigény alapján Adottság Számított teljesítmény igény Névleges hőelvonó teljesítmény Nedves agyagos talajoknál Igény W W Következtetés Hőelvonás kosaranként: 700 W Berendezés méret Szükséges kosárszám Szükséges terület Elosztó mérete Folyadék mennyisége Igény W 2 10 m kosaranként Következtetés 12 kosár 700W hőelvonási telj. kosaranként 120m 2 négyes elosztó kb. 700 l

13 A sóoldatos cirkulációs kör jellemzői. A BetaTherm - Földhőkosár rendszer öblítése és feltöltése A Földhőkosarakat egy engedélyezett fagyálló oldattal (-14 C-ig) kell feltölteni, és a beépítési útmutatóban leírt módon jól át kell öblíteni. Az öblítéshez egy megfelelően nagy teljesítményű szivattyút kell alkalmazni. Folyadékigény kiszámítása Kosárszám Teljes térfogat 100% Sóoldat tartalom 25% 4 db 250 l 65 l 6 db 350 l 90 l 9 db 550 l 140 l 12 db 750 l 190 l 15 db 900 l 225 l Miután a minősített mélyépítési vállalat beépítette és az elosztókra rácsatlakoztatta a BetaTherm - Földhőkosarakat, szakember végzi el a készülék üzembehelyezését. Ő helyezi üzembe a hőszivattyút, köti rá a rendszert az elosztóra és tölti fel a rendszert az elosztón keresztül a BetaTherm által rendelkezésére bocsájtott sós vízzel. Az ide vágó műszaki előírásokat kötelező követni! Ajánlott oda/vissza folyó teljesítmény az elosztó és a hőszivattyú között Az ajánlott teljesítmény: 3 12 kosár között PE 100 da 40 / PE HD PN 16 SDR kosár között egy arányosan nagyobb teljesítmény kell PE 100 da 50 / PE HD PN 16 SDR kosár felett ajánlott már a köztes elosztók használata, mert a kosár és az elosztó közötti távolság túl nagy lenne. A rendszer tartalma A rendszer feltöltéséhez szükséges mennyiséget a kosarak és a összekötő csövezett űrtartalmából állapítják meg. Figyelem: A kosarak növekedésével nő az őket összekötő csövezés mérete és így az űrtartalma is. Információk a kivitelezőknek Mélyépítési követelmények. Markolókanál méretének kiválasztása A markoló a projekt méretétől függően legalább tonnás legyen. Amennyiben a hely engedi nagyobb gépek használata javasolt, akár kétméteres kanállal. Feltöltésre használandó talajjal kapcsolatos követelmények Az alap kosár csöve csak korlátozott nagyságú nyomással terhelhető, ezért a gödör visszatöltéséhez kizárólag a BK1 BK4 közötti, talajosztálynak megfelelő, éles kövektől mentes talaj használható. Ellenkező esetben javasolt a talajt egy homok humusz keverékre vagy magas szerves anyag tartalmú, jó nedvességtároló képességű talajra cserélni Amennyiben talajcsere nem lehetséges használható a polietilén hálóval ellátott BetaTherm Földhőkosár is. Ennek a típusnak a nyomástűrése tízszerese a normál kosárénak. Mindkét esetben magasabb költségekkel kell számolni.

14 Eljárás a Földhőkosarak beépítésénél. (1) Ásás (4) Elosztó- és gyűjtőegység (5) Feltöltés Első lépésben a megfelelő markoló segítségével egy 2x2 méteres és 2.5 méter mély, négyzet alapú gödröt ásnak az első kosár számára. Majd egy 1.2 m mély összekötő árkot az első kosár és az elosztó között. A teljesen előkészített elosztó-, illetve gyűjtőegységet kettős csavarok felhasználásával kell a pince falához rögzíteni, vagy egy direkt erre a célra kialakított aknában elhelyezni. Ügyeljen a jobb-, vagy baloldali A hővezető közeggel való feltöltés előtt, minden körnek át kell esnie egy 8 baros nyomáspróbán. A nyomáspróbát a megfelelő előírásokat követve kell elvégezni. Hogy az engedélyezési (2) Behelyezés Ebben a lépésben helyezik be az első kosarat a kiásott gödörbe, feltöltik erre a célra alkalmas földdel, majd beiszapolják. Ezt követően a fentieknek megfelelően kell behelyezni a többi BetaTherm Földhőkosarat is, természetesen az előírt minimális távolságokat szem előtt tartva. Ezután a kosarakat hármas csoportokban, a kosár tetejéig terjedő mélységű árkokkal kell összekötni. Ezek a kosárhármasok lesznek később egy vezetékkörben összekötve. (3) Összekötés A kosarak összekötése és az elosztóhoz való csatlakozása műanyag hegesztéssel vagy szorítópántok segítségével történik. A kosarakat összekötő csöveket az összekötő árokban kell vezetni. A nyomáspróba és a hővezető közeggel való feltöltés után az egység hőszigetelése következik. A berendezés fölé egy világítóaknát kell építeni (ez nem része az alap ajánlatnak). A világítóakna fala és a sóoldatos cső között minimum 10 cm távolság tartandó. Másik megoldásként az egység egy víznyelőaknában is felszerelhető. Az elosztót és a hőszivattyút összekötő csatlakozó cső átmérőjének 5/4 colosnak kell lennie. feltételeknek megfeleljen, egy 25%-os glikol-víz keveréket kell használni, ami még a -14 C -ot is képes elviselni. A sóoldat térfogata, kosaranként 100 m csővel számolva, kereken 53 liter. (6) Dokumentáció A kosármező elkészítése után a kosarak pontos helyéről egy pontos tervet kell készíteni, amelyen a köröket számozással is meg kell jelölni. Ez a dokumentáció szolgál az elosztóval való összekötés alapjául is.

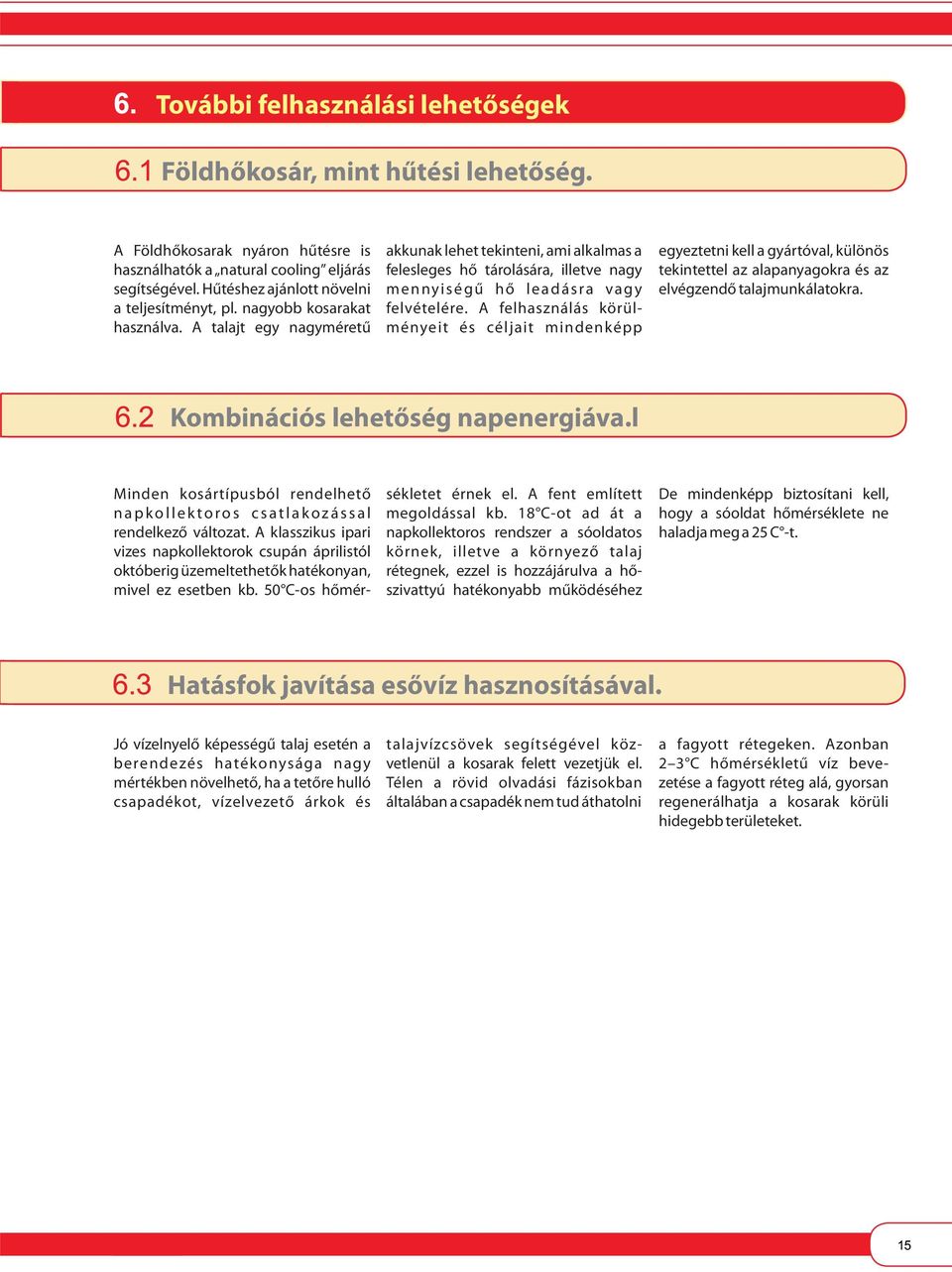

15 További felhasználási lehetőségek Földhőkosár, mint hűtési lehetőség. A Földhőkosarak nyáron hűtésre is használhatók a natural cooling eljárás segítségével. Hűtéshez ajánlott növelni a teljesítményt, pl. nagyobb kosarakat használva. A talajt egy nagyméretű akkunak lehet tekinteni, ami alkalmas a felesleges hő tárolására, illetve nagy mennyiségű hő leadásra vagy felvételére. A felhasználás körülményeit és céljait mindenképp egyeztetni kell a gyártóval, különös tekintettel az alapanyagokra és az elvégzendő talajmunkálatokra. Kombinációs lehetőség napenergiáva.l Minden kosártípusból rendelhető napkollektoros csatlakozással rendelkező változat. A klasszikus ipari vizes napkollektorok csupán áprilistól októberig üzemeltethetők hatékonyan, mivel ez esetben kb. 50 C-os hőmérsékletet érnek el. A fent említett megoldással kb. 18 C-ot ad át a napkollektoros rendszer a sóoldatos körnek, illetve a környező talaj rétegnek, ezzel is hozzájárulva a hőszivattyú hatékonyabb működéséhez De mindenképp biztosítani kell, hogy a sóoldat hőmérséklete ne haladja meg a 25 C -t. Hatásfok javítása esővíz hasznosításával. Jó vízelnyelő képességű talaj esetén a berendezés hatékonysága nagy mértékben növelhető, ha a tetőre hulló csapadékot, vízelvezető árkok és talajvízcsövek segítségével közvetlenül a kosarak felett vezetjük el. Télen a rövid olvadási fázisokban általában a csapadék nem tud áthatolni a fagyott rétegeken. Azonban 2 3 C hőmérsékletű víz bevezetése a fagyott réteg alá, gyorsan regenerálhatja a kosarak körüli hidegebb területeket.
