1 Immergas COMFORT SOL 160 és 300 síkkollektoros, PREMIUM SOL 160 és 300 vákuum-kollektoros rendszerek telepítési és felhasználói kézikönyve

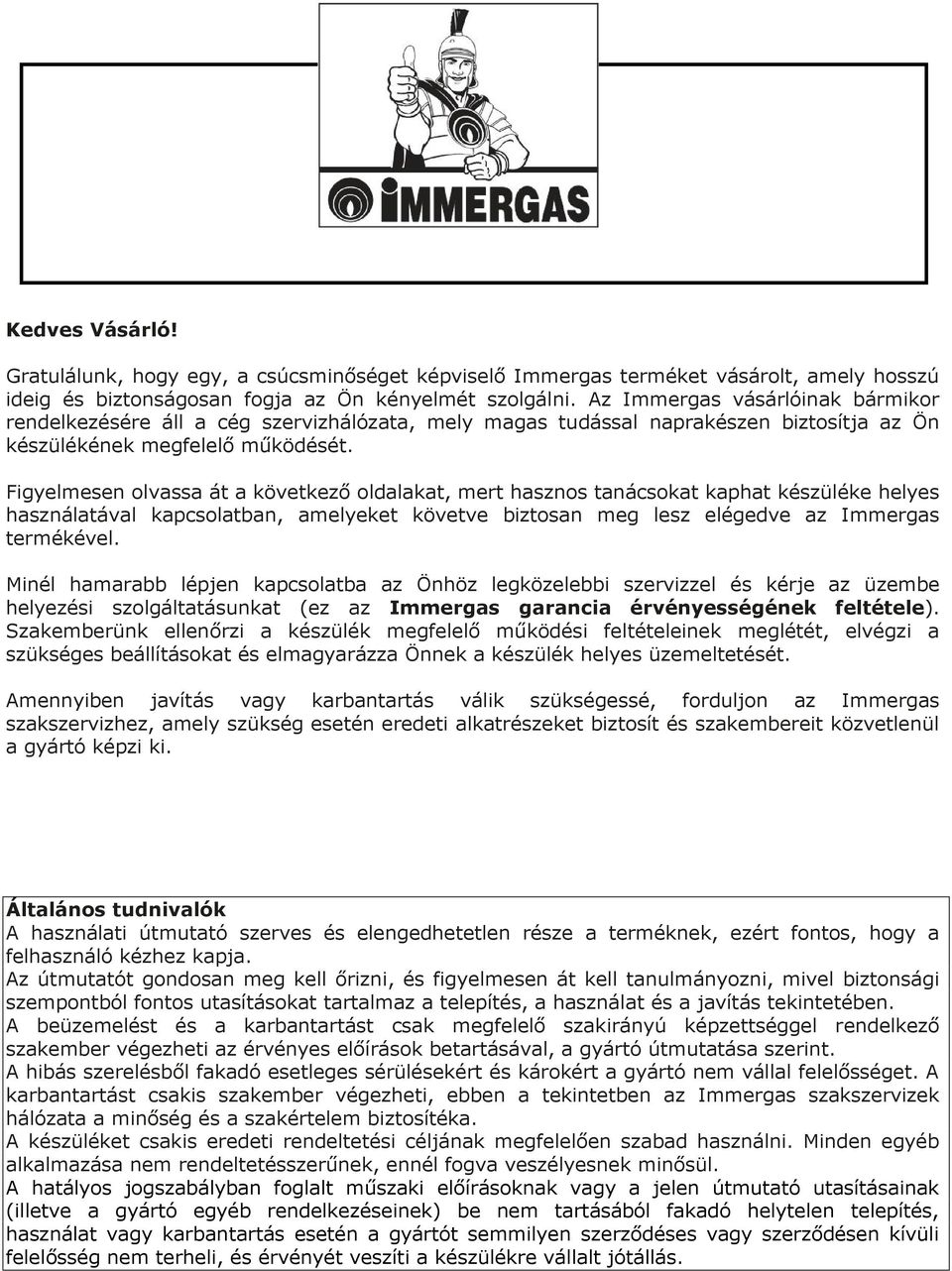

2 Kedves Vásárló! Gratulálunk, hogy egy, a csúcsminőséget képviselő Immergas terméket vásárolt, amely hosszú ideig és biztonságosan fogja az Ön kényelmét szolgálni. Az Immergas vásárlóinak bármikor rendelkezésére áll a cég szervizhálózata, mely magas tudással naprakészen biztosítja az Ön készülékének megfelelő működését. Figyelmesen olvassa át a következő oldalakat, mert hasznos tanácsokat kaphat készüléke helyes használatával kapcsolatban, amelyeket követve biztosan meg lesz elégedve az Immergas termékével. Minél hamarabb lépjen kapcsolatba az Önhöz legközelebbi szervizzel és kérje az üzembe helyezési szolgáltatásunkat (ez az Immergas garancia érvényességének feltétele). Szakemberünk ellenőrzi a készülék megfelelő működési feltételeinek meglétét, elvégzi a szükséges beállításokat és elmagyarázza Önnek a készülék helyes üzemeltetését. Amennyiben javítás vagy karbantartás válik szükségessé, forduljon az Immergas szakszervizhez, amely szükség esetén eredeti alkatrészeket biztosít és szakembereit közvetlenül a gyártó képzi ki. Általános tudnivalók A használati útmutató szerves és elengedhetetlen része a terméknek, ezért fontos, hogy a felhasználó kézhez kapja. Az útmutatót gondosan meg kell őrizni, és figyelmesen át kell tanulmányozni, mivel biztonsági szempontból fontos utasításokat tartalmaz a telepítés, a használat és a javítás tekintetében. A beüzemelést és a karbantartást csak megfelelő szakirányú képzettséggel rendelkező szakember végezheti az érvényes előírások betartásával, a gyártó útmutatása szerint. A hibás szerelésből fakadó esetleges sérülésekért és károkért a gyártó nem vállal felelősséget. A karbantartást csakis szakember végezheti, ebben a tekintetben az Immergas szakszervizek hálózata a minőség és a szakértelem biztosítéka. A készüléket csakis eredeti rendeltetési céljának megfelelően szabad használni. Minden egyéb alkalmazása nem rendeltetésszerűnek, ennél fogva veszélyesnek minősül. A hatályos jogszabályban foglalt műszaki előírásoknak vagy a jelen útmutató utasításainak (illetve a gyártó egyéb rendelkezéseinek) be nem tartásából fakadó helytelen telepítés, használat vagy karbantartás esetén a gyártót semmilyen szerződéses vagy szerződésen kívüli felelősség nem terheli, és érvényét veszíti a készülékre vállalt jótállás.

3 Tartalomjegyzék 1. AZ EGYES CSOMAGOK ISMERTETÉSE COMFORT SOL COMFORT SOL PREMIUM SOL PREMIUM SOL Vezetékhálózat kialakítása, csatlakozó méretek COMFORT SOL 160 csomag estén COMFORT SOL 300 estén PREMIUM SOL 160 csomag estén PREMIUM SOL 300 csomag estén CPC 9 vákuum-napkollektor csatlakozási lehetőségei A RENDSZER ÖSSZETEVŐINEK ISMERTETÉSE Immergas 3000 SU sík napkollektor Műszaki adatok Immergas CPC 9 vákuum-napkollektor Műszaki adatok Tartószerkezetek (opcionális kiegészítők) Egy 3000 SU kollektor tetőre szereléshez db 3000 SU kollektor tetőre szereléséhez Egy 3000 SU kollektor szabadon álló kivitelű szereléséhez db 3000 SU kollektor szabadon álló kivitelű szereléséhez Egy CPC9 vákuum-napkollektor tetőre szereléshez db CPC9 vákuum-napkollektor tetőre szereléshez Egy CPC9 kollektor szabadon álló kivitelű szereléséhez Immergas UBS indirekt tároló Immergas UBS 160V (a COMFORT/PREMIUM SOL 160 csomagban) Immergas UBS 300 S (a COMFORT/PREMIUM SOL 300 csomagban) RESOL BS/1 szabályzó Telepítés falra Elektromos bekötés Szabályzó kezelése Szabályzó paraméterek és menüpontok Hibakeresés Regusol egy- vagy kétstrangos szolár állomás A szolár állomás telepítése és beállítása Térfogatáram beállítási táblázat Tágulási tartály étfunkciós szelepegység (csak a COMFORT/PREMIUM SOL 160 csomagban) A RENDSZER FELTÖLTÉSE FOLYADÉKKAL A SZOLÁR RENDSZER FELÜLVIZSGÁLATA BEÜZEMELÉS... 53

4 1. Az egyes csomagok ismertetése 1.1 COMFORT SOL 160 A csomag tartalma és összeállítási rajza Tételszám Megnevezés Db 1 Immergas 3000 SU síkkollektor 1 2 REGUSOL egystrangos szolár állomás szigeteléssel és térfogatárammérő- és 1 szabályzó egységgel 3 RESOL BS/1 szolár vezérlés 1 4 Tágulási tartály: 18 literes 1 5 UBS 160 V 160 literes indirekt tároló 1 6 Kétfunkciós termosztatikus szelepegység átfolyós kombi kazánhoz 1 7 Légtelenítő és installációs készlet (légtelenítő + rendszercsatlakozó idom) 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 - Rögzítő szalag tágulási tartályhoz 1 - Kollektor folyadék síkkollektorhoz (20 literes kiszerelés) 1 1

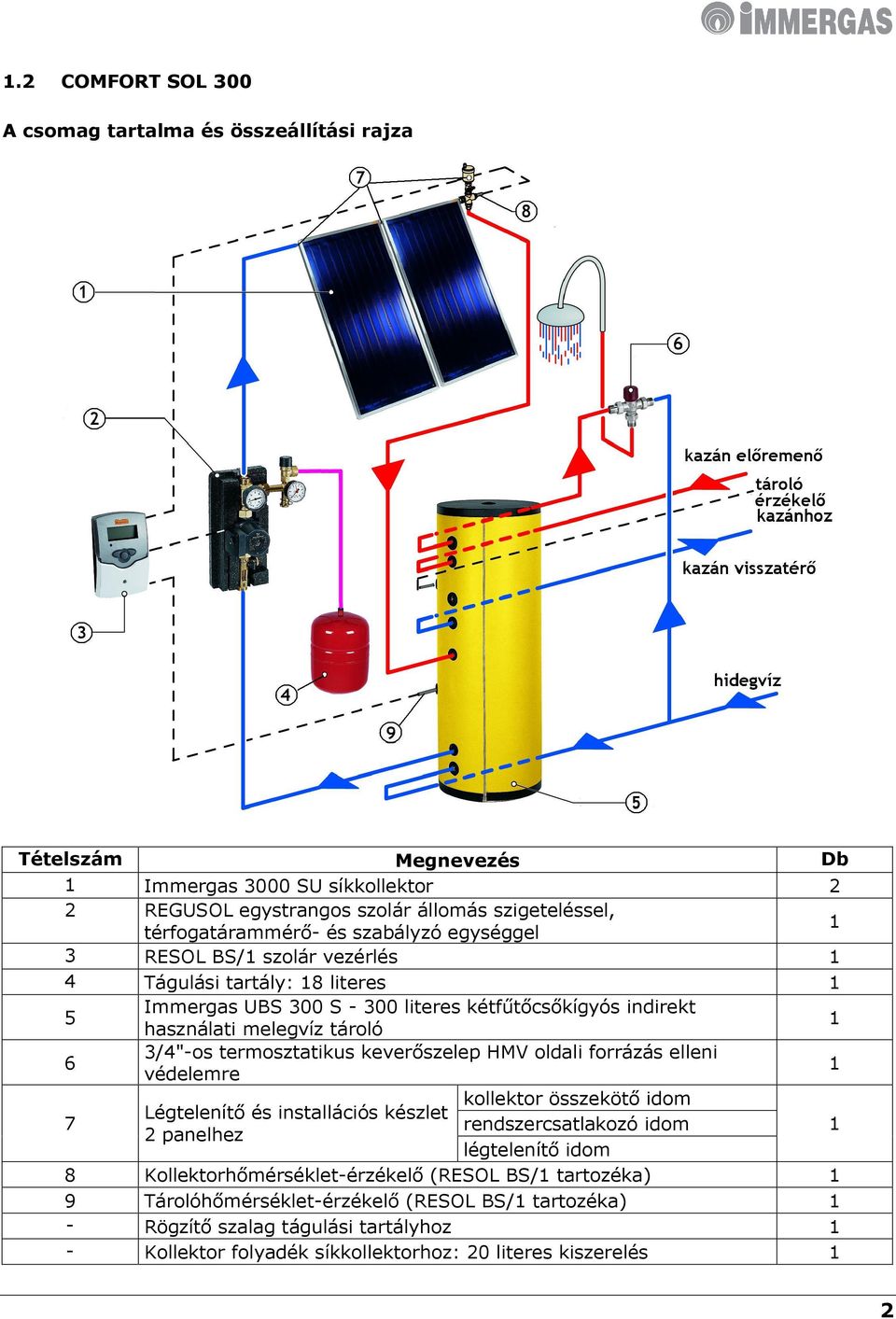

5 1.2 COMFORT SOL 300 A csomag tartalma és összeállítási rajza Tételszám Megnevezés Db 1 Immergas 3000 SU síkkollektor 2 2 REGUSOL egystrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályzó egységgel 1 3 RESOL BS/1 szolár vezérlés 1 4 Tágulási tartály: 18 literes 1 5 Immergas UBS 300 S literes kétfűtőcsőkígyós indirekt használati melegvíz tároló 1 6 3/4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre 1 7 Légtelenítő és installációs készlet 2 panelhez kollektor összekötő idom rendszercsatlakozó idom légtelenítő idom 8 Kollektorhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 - Rögzítő szalag tágulási tartályhoz 1 - Kollektor folyadék síkkollektorhoz: 20 literes kiszerelés 1 1 2

6 1.3 PREMIUM SOL 160 A csomag tartalma és összeállítási rajza Tételszám Megnevezés Db 1 Immergas CPC 9 vákuum-kollektor 1 2 REGUSOL kétstrangos szolár állomás szigeteléssel és térfogatárammérő- és 1 szabályzó egységgel, valamint légtelenítővel 3 RESOL BS/1 szolár vezérlés 1 4 Tágulási tartály: 18 literes 1 5 UBS 160 V 160 literes indirekt tároló 1 6 Kétfunkciós termosztatikus szelepegység átfolyós kombi kazánhoz 1 7 Légtelenítő és installációs készlet (légtelenítő + rendszercsatlakozó idom) 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 - Rögzítő szalag tágulási tartályhoz 1 - Kollektor folyadék vákuumkollektorhoz (20 literes kiszerelés) 1 3

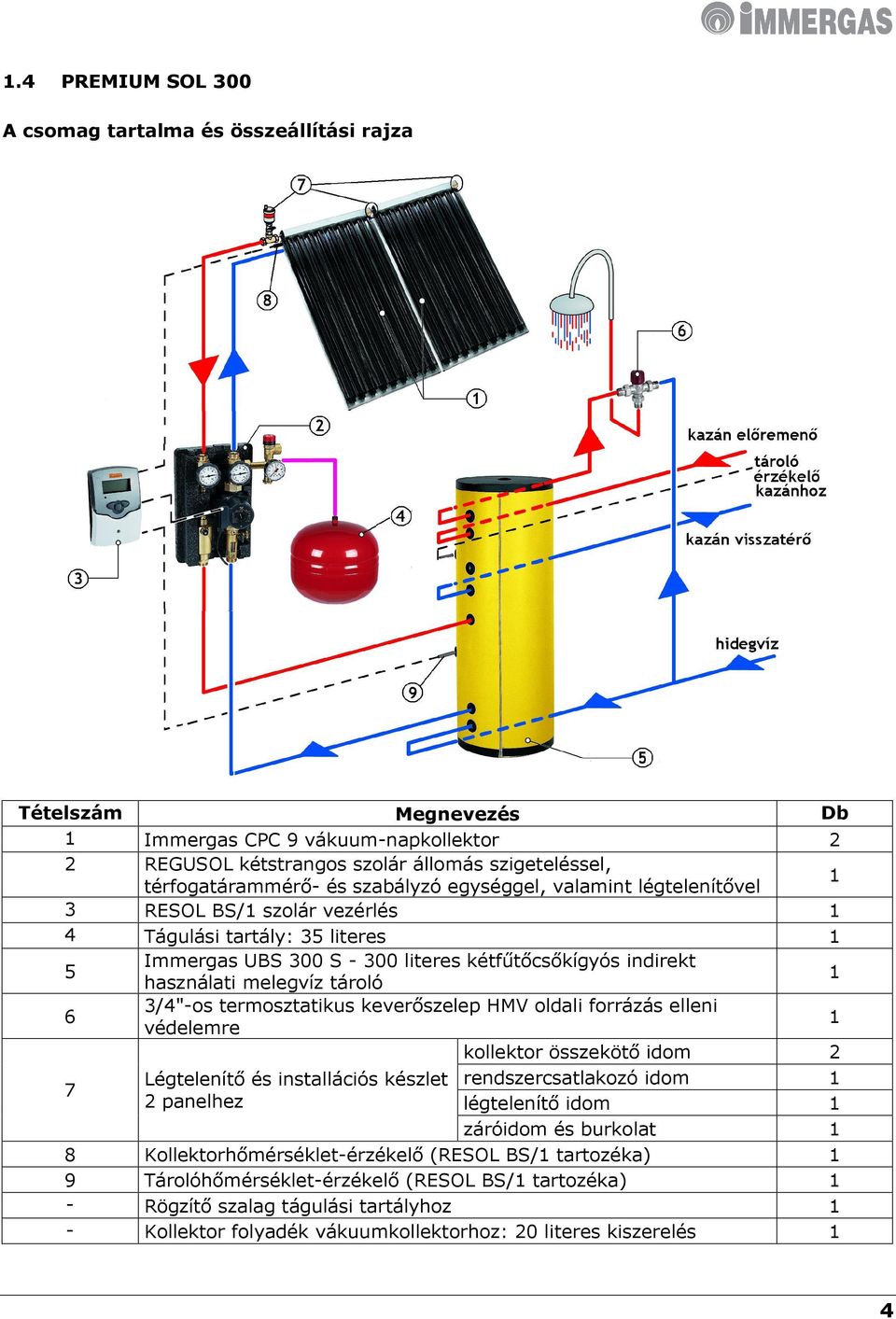

7 1.4 PREMIUM SOL 300 A csomag tartalma és összeállítási rajza Tételszám Megnevezés Db 1 Immergas CPC 9 vákuum-napkollektor 2 2 REGUSOL kétstrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályzó egységgel, valamint légtelenítővel 1 3 RESOL BS/1 szolár vezérlés 1 4 Tágulási tartály: 35 literes 1 5 Immergas UBS 300 S literes kétfűtőcsőkígyós indirekt használati melegvíz tároló 1 6 3/4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre 1 7 Légtelenítő és installációs készlet 2 panelhez kollektor összekötő idom 2 rendszercsatlakozó idom 1 légtelenítő idom 1 záróidom és burkolat 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS/1 tartozéka) 1 - Rögzítő szalag tágulási tartályhoz 1 - Kollektor folyadék vákuumkollektorhoz: 20 literes kiszerelés 1 4

8 1.5 Vezetékhálózat kialakítása, csatlakozó méretek COMFORT SOL 160 csomag estén Jelmagyarázat: 1 - Ø18 mm méretű roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. 2 Légtelenítő idom, merülő hüvellyel a kollektorhőmérséklet-érzékelő, valamint Ø18 mmes roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban a 18 mm átmérőjű rézcső és az egystrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható COMFORT SOL 300 estén Jelmagyarázat: 1 - Ø15 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. 2 Ø15 mm-es összekötő idom két kollektor sorba kötéséhez 3 Légtelenítő idom, merülő hüvellyel a kollektorhőmérséklet-érzékelő, valamint Ø15 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban 15 mm átmérőjű rézcső és az egystrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható. 5

9 1.5.3 PREMIUM SOL 160 csomag estén Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban a 15 mm átmérőjű rézcső és a kétstrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható PREMIUM SOL 300 csomag estén Jelmagyarázat: Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban a 15 mm átmérőjű rézcső és a kétstrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható CPC 9 vákuum-napkollektor csatlakozási lehetőségei 1 Légtelenítő idom, Ø15 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. 2 Fordító idom védő kupakkal 3 - Ø15 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. Jelmagyarázat: 1 Légtelenítő idom, Ø15 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. 2 2db Ø15 mm-es összekötő idom két kollektor sorba kötéséhez 3 Fordító idom védő kupakkal 4 - Ø15 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. A kollektor tetején mindkét oldalon megtalálhatók az ábrán látható csatlakozási lehetőségek. A Regusol BS/1 szabályzó kollektorfolyadék NTC hőmérséklet-érzékelőjét (FKP6 jelű csomag) a merülőhüvelybe ütközésig kell helyezni. A kollektornak azt az oldalát, amely szabadon marad (nem a hidraulikai rendszerhez csatlakozik), a fordító idommal (lásd föntebb) szükséges lezárni. 6

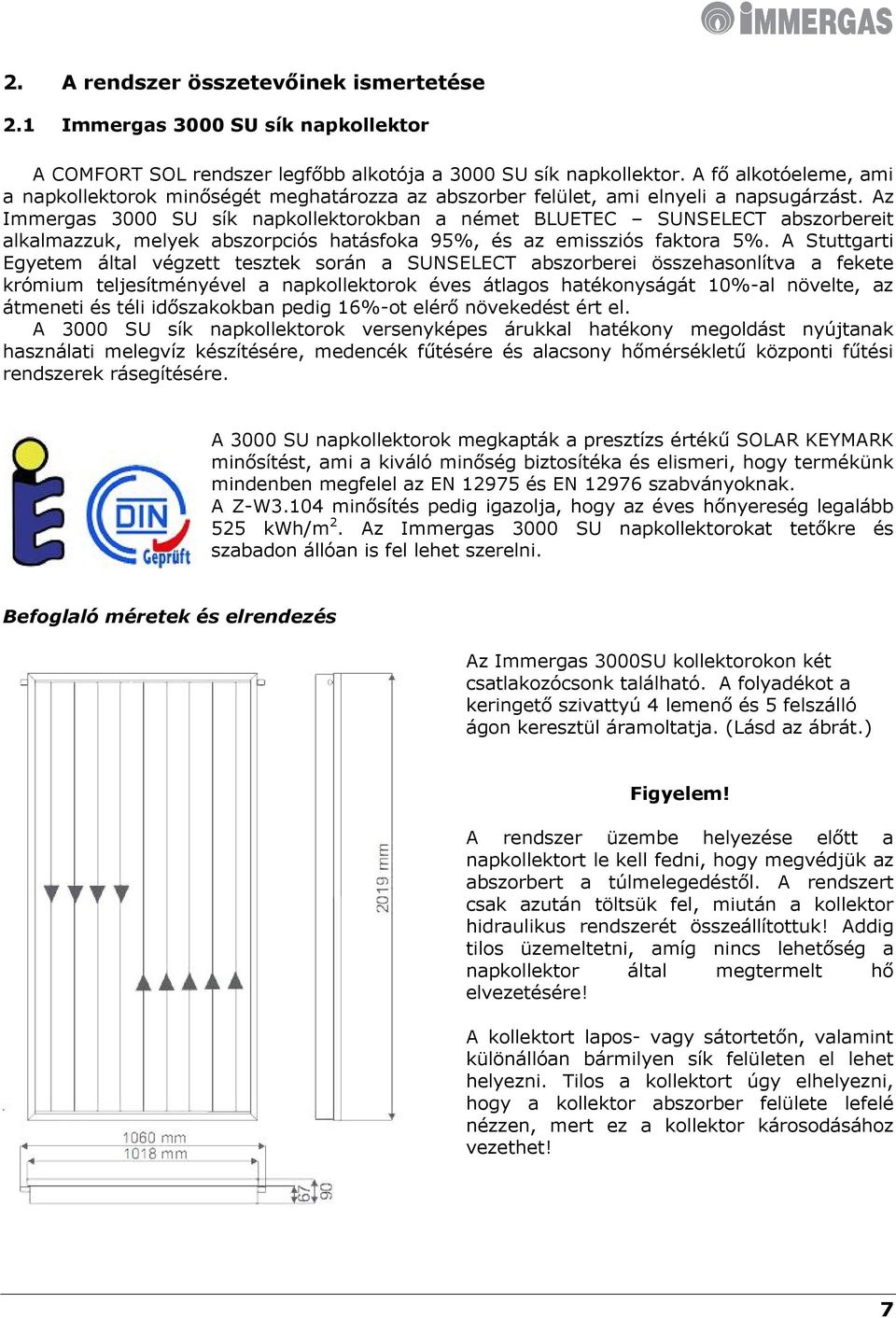

10 2. A rendszer összetevőinek ismertetése 2.1 Immergas 3000 SU sík napkollektor A COMFORT SOL rendszer legfőbb alkotója a 3000 SU sík napkollektor. A fő alkotóeleme, ami a napkollektorok minőségét meghatározza az abszorber felület, ami elnyeli a napsugárzást. Az Immergas 3000 SU sík napkollektorokban a német BLUETEC SUNSELECT abszorbereit alkalmazzuk, melyek abszorpciós hatásfoka 95%, és az emissziós faktora 5%. A Stuttgarti Egyetem által végzett tesztek során a SUNSELECT abszorberei összehasonlítva a fekete krómium teljesítményével a napkollektorok éves átlagos hatékonyságát 10%-al növelte, az átmeneti és téli időszakokban pedig 16%-ot elérő növekedést ért el. A 3000 SU sík napkollektorok versenyképes árukkal hatékony megoldást nyújtanak használati melegvíz készítésére, medencék fűtésére és alacsony hőmérsékletű központi fűtési rendszerek rásegítésére. A 3000 SU napkollektorok megkapták a presztízs értékű SOLAR KEYMARK minősítést, ami a kiváló minőség biztosítéka és elismeri, hogy termékünk mindenben megfelel az EN és EN szabványoknak. A Z-W3.104 minősítés pedig igazolja, hogy az éves hőnyereség legalább 525 kwh/m 2. Az Immergas 3000 SU napkollektorokat tetőkre és szabadon állóan is fel lehet szerelni. Befoglaló méretek és elrendezés Az Immergas 3000SU kollektorokon két csatlakozócsonk található. A folyadékot a keringető szivattyú 4 lemenő és 5 felszálló ágon keresztül áramoltatja. (Lásd az ábrát.) Figyelem! A rendszer üzembe helyezése előtt a napkollektort le kell fedni, hogy megvédjük az abszorbert a túlmelegedéstől. A rendszert csak azután töltsük fel, miután a kollektor hidraulikus rendszerét összeállítottuk! Addig tilos üzemeltetni, amíg nincs lehetőség a napkollektor által megtermelt hő elvezetésére! A kollektort lapos- vagy sátortetőn, valamint különállóan bármilyen sík felületen el lehet helyezni. Tilos a kollektort úgy elhelyezni, hogy a kollektor abszorber felülete lefelé nézzen, mert ez a kollektor károsodásához vezethet! 7

11 2.1.1 Műszaki adatok Jellemző Mértékegység Mennyiség Szélesség mm 1018 Magasság mm 2019 Mélység mm 90 Kollektor folyadékszállító réz csövek 1db mm Ø22x1x1065 1db mm Ø22x1x920 9db mm Ø6x0,5x1930 Kollektor tömege (üresen) kg 37 Kollektor folyadék űrtartalma liter 0,96 Abszorber felület m 2 1,853 Összekötő csőidomok átmérője mm 22 0 optikai hatásfok az EN szerint % 0,752 Abszorbciós tényező % 95 Emissziós tényező % 5 Minimális teljesítmény 750 W/m 2 intenzitásnál kwh/m 2 /év 525 Maximális üzemi nyomás bar 6 Névleges kollektor folyadék térfogatáram liter/perc 1,1 Kollektor hidraulikai ellenállása Pa k 1 hőveszteségi tényező W/m 2 K 3,55 k 2 hőveszteségi tényező W/m 2 K 2 0,0177 Maximális üresjárási hőmérséklet ºC 209 Kőzetgyapot szigetelés vastagsága mm 50 Üvegfelület vastagsága mm 3 A kollektor kerete alumíniumból készült. 8

12 2.2 Immergas CPC 9 vákuum-napkollektor A PREMIUM SOL rendszer legfőbb alkotója a CPC 9 vákuum-napkollektor. Ez a napkollektor korunk csúcstechnológiát képviseli a napenergia felhasználás területén. A fő alkotóeleme, ami a napkollektorok minőségét meghatározza az abszorber felület, ami elnyeli a napsugárzást. Az Immergas CPC 9 vákuum-napkollektorok esetén az abszorpciós hatásfok 94%, és az emissziós faktor 6%. A vákuumcsöves kollektorok esetében a rézcsövet, amelyben a hőhordozó folyadék áramlik, koaxiális üvegcsőben helyezik el. A szelektív elnyelő réteget a belső üvegcső felületén alakítják ki. A sugárzás nagyfokú hasznosítása érdekében a koaxiális vákuumcsövek mögött parabola alakú tükrös felület található. A hőveszteség minimálisra csökkentése érdekében a két üvegcsövet vákuummal szigetelik el a környezettől. A CPC 9 napkollektorok megkapták a presztízs értékű SOLAR KEYMARK minősítést, ami a kiváló minőség biztosítéka és elismeri, hogy termékünk mindenben megfelel az EN és EN szabványoknak. A Z-W5105 minősítés pedig igazolja, hogy az éves hőnyereség legalább 525 kwh/m 2. Az Immergas CPC 9 napkollektorokat tetőkre és szabadon állóan is fel lehet szerelni. Befoglaló méretek és elrendezés Figyelem! A rendszer üzembe helyezése előtt a napkollektort le kell fedni, hogy megvédjük az abszorbert a túlmelegedéstől. A rendszert csak azután töltsük fel, miután a kollektor hidraulikus rendszerét összeállítottuk! Addig tilos üzemeltetni, amíg nincs lehetőség a napkollektor által megtermelt hő elvezetésére! A kollektort lapos- vagy sátortetőn, valamint különállóan bármilyen sík felületen el lehet helyezni. Tilos a kollektort úgy elhelyezni, hogy a kollektor abszorber felülete lefelé nézzen, mert ez a kollektor károsodásához vezethet! 9

13 2.1.1 Műszaki adatok Jellemző Mértékegység Mennyiség Szélesség mm 1105 Magasság mm 1930 Mélység mm 122 Kollektor folyadékszállító réz csövek 2db ø15x1 mm db ø15x1 mm db ø6x0,5 mm 3560 Kollektor tömege (üresen) kg 33 Kollektor folyadék űrtartalma liter 1,06 Abszorber felület csövenként m 2 0,21 Összekötő csőidomok átmérője mm 15 0 optikai hatásfok az EN szerint % 0,564 Abszorbciós tényező % 94 Emissziós tényező % 6 Minimális teljesítmény kwh/m 2 /év 525kWh Maximális üzemi nyomás bar 10 Névleges kollektor folyadék térfogatáram liter/perc 0,6 Kollektor hidraulikai ellenállása mbar 6 k 1 hőveszteségi tényező W/m 2 K 1,24 k 2 hőveszteségi tényező W/m 2 K 2 0,0038 Maximális üresjárási hőmérséklet ºC 281 A kollektor kerete alumíniumból készült. 10

14 2.4 Tartószerkezetek (opcionális kiegészítők) Ha a napkollektort ferdetetőre kell elhelyezni, akkor meg kell határozni a tető típusát, hogy kiválasszuk a felülettípusnak megfelelő tartókat (hagyományos tetőcserép vagy profilos lemeztető). Az alább bemutatott szerkezetek a sík napkollektorok lejtős, cseréptetőre történő felszereléséhez alkalmazhatók. Lemeztető történő rögzítéshez az S+L tartókat el kell vágni, így 2db L tartót kap. Az így kapott L vasakat csavarkötéssel kell a lemeztetőhöz rögzíteni Egy 3000 SU kollektor tetőre szereléshez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-100 Oldalsó alumínium alsó rögzítő elem 1 W-100 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 K2 Kollektor rögzítő szögvas 2 M8x25z Rövid négyszög nyakú csavar a konzol és a felfüggesztő elem rögzítéséhez 4 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő 4 összekötésére M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez 4 történő rögzítéséhez M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 4 MEGJEGYZÉS Az útmutatóban jelzett felszerelési méretek hozzávetőlegesek és a szerelőknek az aktuális feltételeknek megfelelően kell alkalmazniuk. Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 80 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 11

15 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavar-helybe és rögzítsük anyával. 3. Alul és felül rögzítsük a teherhordó elemeket a W-100 rögzítőkkel. A rögzítést az M8x50z négyszög nyakú csavarokkal végezzük. Helyezzünk fel egy K2 szögvasat a rögzítőkre és az M8x25z négyszög nyakú csavarokkal rögzítsük. Helyezzük fel a napkollektort az így elkészített szerkezetre és a kollektor házban lévő hatlapfejű csavarokat használva csatlakoztassuk a K2 szögvasra (először vegyük ki a csavarokat, majd a szögvas csavarhelyeit össze kell passzintani a házon találhatókkal, végül a csavarokat visszacsavarjuk a házba). 4. Miután a hidraulikus csatlakozásokat megcsináltuk csavarozzuk össze az egész szerkezetet. 12

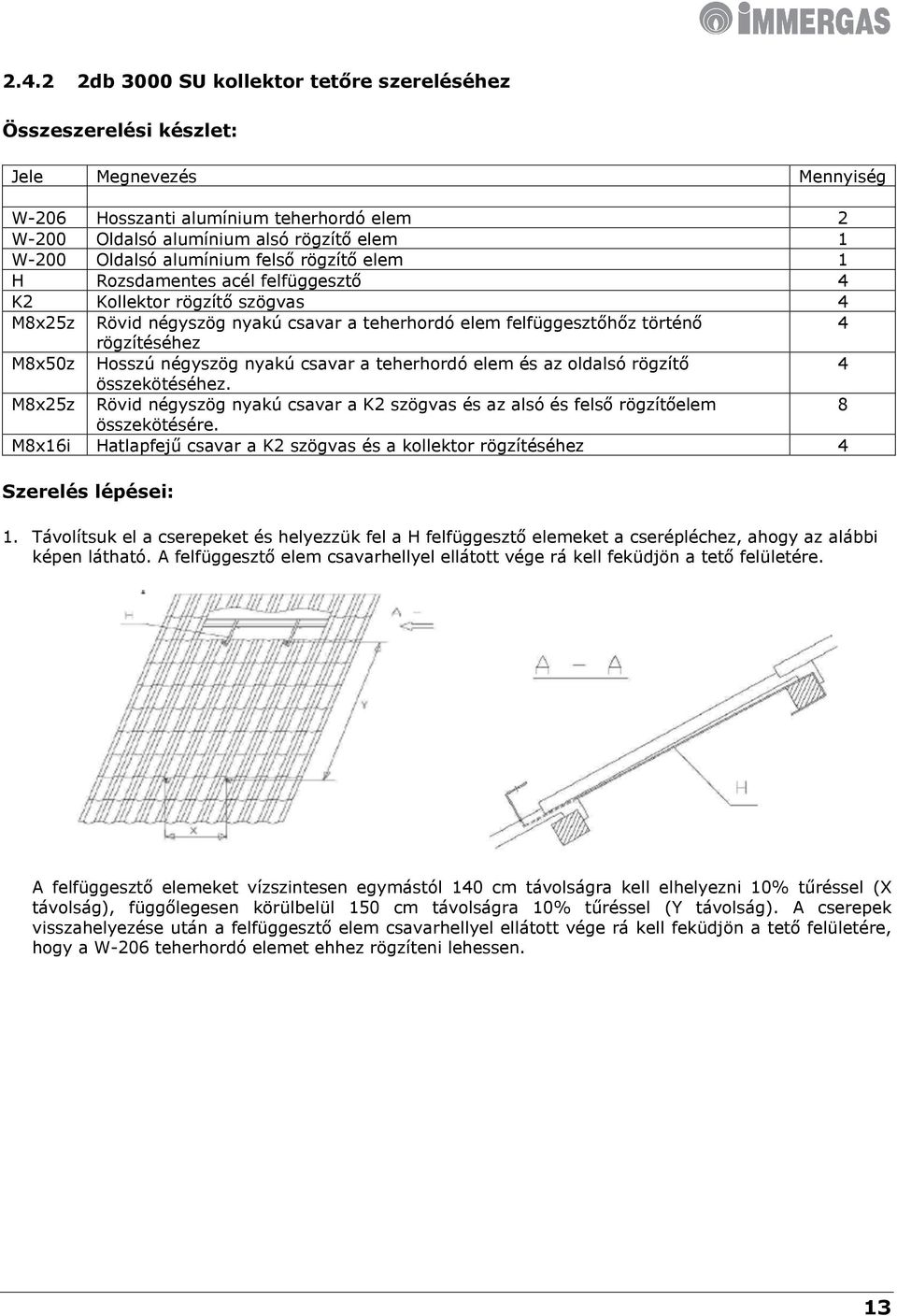

16 db 3000 SU kollektor tetőre szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-200 Oldalsó alumínium alsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 K2 Kollektor rögzítő szögvas 4 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő 4 rögzítéséhez M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő 4 összekötéséhez. M8x25z Rövid négyszög nyakú csavar a K2 szögvas és az alsó és felső rögzítőelem 8 összekötésére. M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 4 Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 140 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 13

17 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. Alul és felül rögzítsük a teherhordó elemeket a W-200 rögzítőkkel. A rögzítést az M8x50z négyszög nyakú csavarokkal végezzük. Helyezzünk fel két K2 szögvasat a rögzítőkre és a négyszög nyakú csavarokkal rögzítsük, úgy hogy még csúsztatható maradjon. Helyezzük fel a két napkollektort az így elkészített szerkezetre és a kollektor házban lévő hatlapfejű csavarokat használva rögzítsük, (először vegyük ki a csavarokat, majd a szögvas csavarhelyeit össze kell passzintani a házon találhatókkal, végül a csavarokat visszacsavarjuk a házba.) 3. Miután a hidraulikus csatlakozásokat megcsináltuk csavarozzuk össze az egész szerkezetet. 14

18 2.4.3 Egy 3000 SU kollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, a WATT3000 napkollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-100W Oldalsó alumínium elülső rögzítő elem 1 W-100 Oldalsó alumínium hátsó rögzítő elem 1 W-100 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 2 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 K2 Kollektor rögzítő szögvas 2 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú 4 csavar M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó 4 elemhez történő rögzítéséhez M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 2 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 2 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez történő rögzítéséhez 4 Szerelés lépései: 1. Rakja össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát). A lábakat a fogadóegységhez M8x70-es csavarral rögzítse, úgy hogy a fogadóegység elforgatható maradjon. 15

19 2. Csatlakoztassa az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x16i hatlapfejű csavarral. A helyi adottságokat figyelembe véve állapítsuk meg a lábak közti távolságot. Ajánlott lábak közti távolság: 80 cm. 3. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-100) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. 16

20 4. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-100) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 2 db. rövid négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 5. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-100) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W- 100 hátsó rögzítő elemre. 6. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-100) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 7. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára (lásd B-B nézetet), helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 8. Emeljük fel a W-100 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid négyszög nyakú csavarokkal (lásd a C-C nézetet). 17

21 9. Helyezzük fel a napkollektorokat a szabadon álló szerkezetre, majd rögzítsük a szerkezethez, a K2 szögvasak használatával, az M8x16i hatlapfejű csavarokat behajtva a csavarhelyekre (a napkollektor és a szögvas között) és M8x25 négyszög nyakú csavarokkal (a szögvas és a felső és alsó rögzítők között). 10. Ellenőrizzük, hogy a szerkezet pozíciója megfelelő legyen és húzzuk meg a csavaranyákat db 3000 SU kollektor szabadon álló kivitelű szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium elülső rögzítő elem 1 W-200 Oldalsó alumínium hátsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 4 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 K2 Kollektor rögzítő szögvas 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 4 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó 8 elemhez történő rögzítéséhez M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 4 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 8 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez 8 történő rögzítéséhez 18

22 Szerelés lépései: 1. Rakjuk össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát) A lábakat a fogadóegységhez M8x70-es csavarral rögzítjük, úgy hogy a fogadóegység elforgatható maradjon. 2. Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x40-es csavarral. Ajánlott lábak közti távolság: 150 cm. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-200) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-200) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 4 db. rövid M8x25-ös négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 3. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-200) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W- 200 hátsó rögzítő elemre. 19

23 4. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-200) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 5. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 6. Emeljük fel a W-200 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid M8x25-ös négyszög nyakú csavarokkal. 20

24 7. Helyezzük fel a napkollektorokat a szabadon álló szerkezetre, majd rögzítsük a szerkezethez, a K2 szögvasak használatával, az M8x16i hatlapfejű csavarokat behajtva a csavarhelyekre (a napkollektor és a szögvas között) és M8x25 négyszög nyakú csavarokkal (a szögvas és a felső és alsó rögzítők között). 8. Ellenőrizzük, hogy a szerkezet pozíciója megfelelő legyen és húzzuk meg a csavaranyákat Egy CPC9 vákuum-napkollektor tetőre szereléshez Ha a napkollektort ferdetetőre kell elhelyezni, akkor meg kell határozni a tető típusát, hogy kiválasszuk a felülettípusnak megfelelő tartókat (hagyományos tetőcserép vagy profilos lemeztető). Az alább bemutatott szerkezetek a vákuum-napkollektorok lejtős, cseréptetőre történő felszereléséhez alkalmazhatók. Lemeztetőre történő rögzítéshez az S+L tartókat el kell vágni, így 2db L tartót kap. Az így kapott L vasakat csavarkötéssel kell a lemeztetőhöz rögzíteni. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 H Rozsdamentes acél felfüggesztő 4 M8x25z Rövid négyszög nyakú csavar a konzol és a felfüggesztő elem rögzítéséhez 4 M8x70 Csavar a kollektorrögzítő elem és a teherhordó elem rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 2 PCPC-D Alsó kollektorrögzítő elem 2 21

25 MEGJEGYZÉS Az útmutatóban jelzett felszerelési méretek hozzávetőlegesek és a szerelőknek az aktuális feltételeknek megfelelően kell alkalmazniuk. Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 80 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. 22

26 3. Mindkét W-206 jelű teherhordó elem alsó és felső részére az M8x70 méretű csavarok segítségével rögzítsünk egy-egy kollektor rögzítőelemet. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 4. A napkollektort oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektor burkolata úgy van kialakítva, hogy pontosan illeszkedjen a rögzítőelemekhez db CPC9 vákuum-napkollektor tetőre szereléshez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium alsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő 4 rögzítéséhez M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő 8 összekötéséhez. M8x70 Csavar a kollektorrögzítő elem és a teherhordó elem rögzítéséhez 8 PCPC-G Felső kollektorrögzítő elem 4 PCPC-D Alsó kollektorrögzítő elem 4 23

27 Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 140 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzünk fel két W-206 teherhordó elemet a sima oldalukkal felfelé. Helyezzünk be 2db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. (baloldali ábra) A teherhordó elemek alsó és felső részéhez is M8x50z négyszög nyakú csavarok segítségével rögzítsünk egy-egy W-200 jelű tartót. Majd az korábbiakhoz hasonlóan rögzítsünk az elkészült szerkezethez további két W-206 jelű teherhordó elemet. (jobboldali ábra) 24

28 3. Csavarokkal rögzítsük az egész szerkezetet miután a hidraulikai rendszert csatlakoztattuk. Mind a négy W-206 jelű teherhordó elem alsó és felső részéhez erősítsünk egy-egy kollektor rögzítőelemet M8x70 csavarokkal. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 4. A napkollektorokat oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektorok burkolata úgy van kialakítva, hogy pontosan illeszkedjenek a rögzítőelemekhez. 25

29 2.4.7 Egy CPC9 vákuum-napkollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, a CPC9 vákuum-napkollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-150 Oldalsó alumínium elülső rögzítő elem 1 W-150 Oldalsó alumínium hátsó rögzítő elem 1 W-150 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 2 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó (kocka) 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú 4 csavar M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó 4 elemhez történő rögzítéséhez M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 2 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 2 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 2 PCPC-D Alsó kollektorrögzítő elem 2 M8x70 Normál csavar a felső kollektorrögzítő elem csatlakoztatásához 2 M8x70 Normál csavar az alsó kollektorrögzítő elem csatlakoztatásához 2 Szerelés lépései: 1. Rakja össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát). A lábakat a fogadóegységhez M8x70-es csavarral rögzítse, úgy hogy a fogadóegység elforgatható maradjon. 26

30 2 Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x16i hatlapfejű csavarral. A helyi adottságokat figyelembe véve állapítsuk meg a lábak közti távolságot. Ajánlott lábak közti távolság: 80 cm. A lábakhoz a P-25 jelű egységet normál M8x70-es csavarokkal rögzítsük úgy, hogy az el todjon fordulni. 27

31 3. Helyezzünk be 4 db. hosszú M8x50z-s négyszög nyakú csavart a (W-150) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. 4. Helyezzünk be 2 db. hosszú négyszög nyakú csavart egy a (W-150) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység (P-25) nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 2 db. rövid négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 28

32 5. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-150) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W- 150 hátsó rögzítő elemre. 6. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-150) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 7. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő (W-150), két még szabad rövid M8x25-ös négyszög nyakú csavarjára (lásd B-B nézetet), helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 8. Emeljük fel a W-150 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz az előzőleg a hornyába illesztett csavarral. (lásd a C-C nézetet). 9. Mindkét W-206 jelű teherhordó elem alsó és felső részére az M8x70 méretű csavarok segítségével rögzítsünk egy-egy kollektor rögzítőelemet. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 10. A napkollektort oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektor burkolata úgy van kialakítva, hogy pontosan illeszkedjen a rögzítőelemekhez. 29

33 db CPC9 vákuum-napkollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, két CPC9 vákuum-napkollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium elülső rögzítő elem 1 W-200 Oldalsó alumínium hátsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 4 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú 4 csavar M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó 4 elemhez történő rögzítéséhez M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 4 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 4 PCPC-D Alsó kollektorrögzítő elem 4 M8x70 Normál csavar a felső kollektorrögzítő elem csatlakoztatásához 4 M8x70 Normál csavar az alsó kollektorrögzítő elem csatlakoztatásához 4 Szerelés lépései: 1. Rakjuk össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát) A lábakat a fogadóegységhez M8x70-es csavarral rögzítjük, úgy hogy a fogadóegység elforgatható maradjon. 2. Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x40-es csavarral. Ajánlott lábak közti távolság: 150 cm. 30

34 Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-200) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-200) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 4 db. rövid M8x25-ös négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 3. Tegyük fel a (W-206) alumínium teherhordó elemet, a elülső alumínium rögzítő elem (W-200) hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W- 200 hátsó rögzítő elemre. 4. Emeljük fel a W-200 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid M8x25-ös négyszög nyakú csavarokkal. 5. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-200) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 31

35 6. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 7. Emeljük fel a W-200 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz az előzőleg a hornyába illesztett csavarral. 8. A W-206 jelű teherhordó elemek alsó és felső részére az M8x70 méretű csavarok segítségével rögzítsünk egy-egy kollektor rögzítőelemet: a PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 9. A napkollektort oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektor burkolata úgy van kialakítva, hogy pontosan illeszkedjen a rögzítőelemekhez. 32

36 2.9 Immergas UBS indirekt tároló A tároló elhelyezése és környezete A tárolót ajánlatos a padlón elhelyezni a fűtő készülék közelében. A készülékbe be- illetve kilépő csővezetékeket hőszigetelni kell. Az ajánlott működési körülmények: - környezeti hőmérséklet: 2 C 45 C, - relatív páratartalom: 80%. Műszaki leírás A tárolók lemezacélból hegesztéssel készültek. Teljes felületük zománcozott, mely ellen áll a forró víznek. Az átrozsdásodás elkerülése érdekében a készülékek tetejébe egy magnézium anód rúd került beépítésre, ami kiegyenlíti a tárolón belüli fém felületeinek elektromos potenciálkülönbségét. így gátolva a korróziót. A tárolók egy vagy két fűtőcsőkígyót tartalmaznak, melyek szintén zománcozott acélból készültek. A csövek hegesztéssel vannak rögzítve a tároló belsejében, csakúgy, mint a hideg/meleg vizes ki- és bemenő csonkok, a HMV cirkuláció csonkja valamint a vízhőmérséklet-érzékelő merülőcsöve. Az UBS 300 S tároló esetében a tároló oldalán, míg a 160 V típus esetén a tároló tetején karimás tisztító nyílás található. A 200l-nél nagyobb térfogatú készülékek esetében kiegészítő G1½ méretű csavarmenetes nyílás található a tároló oldalán elektromos fűtőpatron számára. A tárolókat 40-65mm vastagságú, freonmentes PU hőszigetelő hab veszi körbe. Burkolatuk égetett porzománccal bevont lemezacél. A 200l-nél kisebb térfogatú tartályok 9 bar, a nagyobb térfogatúak 10,3 bar nyomáson teszteltek. Műszaki adatok Típus UBS 160V UBS 300 S Térfogat l Átmérő mm Tömeg kg Felső hőcserélő felülete m 2-0,8 Alsó hőcserélő felülete m 2 1 1,55 Max. tartálynyomás bar 6 10 Fűtővíz max. nyomása bar HMV csatlakozó G ¾ 1 Fűtővíz csatlakozó G ¾ 1 Hőveszteség (24h) kw 1,4 1,68 33

37 2.9.1 Immergas UBS 160V (a COMFORT/PREMIUM SOL 160 csomagban) Jelmagyarázat: 1 Zománcozott acéllemez tartály 2 Burkolat 3 PU szigetelés 4 Fűtő csőkígyó 5 Használati melegvíz előremenő 6 Használati hidegvíz csatlakozás 7 Merülő cső HMV vízhőmérséklet érzékelőhöz 8 HMV cirkuláció csatlakozás 9 Magnézium anódrúd 10 Tároló visszatérő vezeték kazán felé 11 Tároló előremenő vezeték kazán felöl 12 Karimás tisztító nyílás Méretek A 1018 mm B 1054 mm C 129,5 mm D 584 mm E 73,5 mm 34

38 2.9.2 Immergas UBS 300 S (a COMFORT/PREMIUM SOL 300 csomagban) Jelmagyarázat: 1 Zománcozott acéllemez tartály 2 Burkolat 3 Használati melegvíz csatlakozás 4 Merülő cső HMV vízhőmérséklet érzékelőhöz 5 HMV cirkuláció csatlakozás 6 Fűtő csőkígyó 7 Használati hidegvíz csatlakozás 8 Magnézium anódrúd 9 Elektromos fűtőbetét (opció) csatlakozó nyílása 10 Hőmérő 11 Karimás tisztító nyílás Méretek A mm B mm C mm D1-500 mm D2-600 mm E mm F mm G mm H mm I mm J mm K mm L mm M - 90 mm N - 38 mm 35

39 2.10 RESOL BS/1 szabályzó Működési elv A RESOLWATT szabályzóval ellátott rendszernél, a szabályzó a szolár egység szivattyúját vezérli. A szabályzó bekapcsolja a szivattyút, amikor érzékeli a beállított hőmérséklet különbséget a napkollektor folyadék és a tartályban lévő víz között. Fő jellemzők: LCD kijelző Legfeljebb 3db Pt1000 hőmérséklet-érzékelő Hőmennyiség átlagolás (opcionális) Egy alaprendszer Funkciókontroll Könnyű kezelhetőség Egyszerűen felszerelhető Esztétikus megjelenés Szivattyú üzemóra számláló Gyári csomag tartalma: 1x RESOL BS/1 szabályzó 1x T4A tartalék biztosíték 2x csavarok és dűbelek 4x kábelrögzítők és csavarok 1x kollektorhőmérséklet-érzékelő (FKP6) 1x Tárolóhőmérséklet-érzékelő (FRP6) 36

40 Műszaki adatok Ház: Műanyag, PC-ABS és PMMA Védettség: IP 20 / DIN Környezeti hőmérséklet: 0-40 C Befoglaló méretek: 172x110x46 mm Beépítés: falra vagy kapcsolószekrénybe szerelhető. Bemenetek: 3db Pt1000-s hőmérséklet-érzékelő. Kimenetek: 1 standard (elektromechanikus) relé. Tápfeszültség: V~ Teljes tápfeszültség: 4 (2) A 250 V~ Relé kapcsolási teljesítménye: 4 (2) A 250 V~ Kijelző: 16 szegmenses, többfunkciós kijelző háttérvilágítással. Rendszerséma és piktogramok megjelenítése. 8 szimbólum a rendszerállapot megjelenítésére, működést jelző lámpa. Kezelés: Három nyomógombbal Funkciók: hőmérséklet-különbség szabályzás; funkciókontrol, üzemóra-számláló a kollektor köri szivattyúhoz, vákuum-kollektor funkció, hőmennyiség átlagolás (opcionális érzékelővel) Telepítés falra 37

41 Elektromos bekötés Szabályzó kezelése 38

42 39

43 40

44 Szabályzó paraméterek és menüpontok Menüpont 1 Leírás Érték COL A pillanatnyi kollektor hőmérsékletet jelzi C TST A pillanatnyi tároló hőmérsékletet jelzi C TRF 2 h P kwh 2 MWh 2 DT O DT F S MX EM Jelzi az S4 visszatérő ági érzékelő pillanatnyi hőmérsékletét. (Csak akkor elérhető, ha S4 be van kötve.) Az üzemóra-számláló a relékimenetre kötött fogyasztó üzemóráját tárolja. A kijelző összesített, egész órás értéket mutat. Az összesített üzemóraszám nullázható. Az üzemóra- számláló menüpont kiválasztásával a kijelzőn megjelenik a szimbólum. A 3. billentyű kb. 2 mp-ig történő lenyomva tartásával juthatunk az üzemóra-számláló RESET üzemmódjába. Ekkor a villog, és az üzemóra 0-ra áll vissza. A RESET menüpont bezárása a 3. (Set) billentyű ismételt lenyomásával hajtható végre. A RESET eljárás megszakításához 5 mp. ideig ne használjuk a billentyűzetet. A szabályzó a mért értékek kijelzése üzemmódba áll vissza. A térfogatáram megadásával és az S1 előremenő és S4 visszatérő referenciaszenzorok segítségével a szállított hőmennyiséget a szabályzó kiszámolja. Ezt az értéket a kwh menüpontban kwhban, a MWh menüpontban MWh-ban jelzi. Mindkét érték egy összesített érték. Az összesített hőmennyiség nullázható. Az OHQM menüpont kiválasztásával a kijelzőn megjelenik a szimbólum. A 3. (Set) billentyű kb. 2 mp-ig történő lenyomva tartásával juthatunk a hőmennyiségmérő RESET üzemmódjába. Ekkor a villog és a hőmennyiség 0-ra áll vissza. A RESET menüpont bezárása a 3. (Set) billentyű ismételt lenyomásával hajtható végre. A RESET eljárás megszakításához 5 mp. ideig ne használjuk a billentyűzetet, ekkor a szabályzó a kijelző üzemmódba áll vissza. A szabályzó standard hőmérsékletkülönbség szabályzóként viselkedik. A bekapcsolási hőmérséklet-különbség (DT O) elérésekor a szivattyú bekapcsol. A kikapcsolási hőmérsékletkülönbség elérésekor (DT F) a szabályzó kikapcsol. Figyelem! A bekapcsolási hőmérsékletkülönbségnek legalább 1 K- nel magasabbnak kell lennie, mint a kikapcsolási hőmérsékletkülönbség. A beállított maximális tároló hőmérséklet elérése esetén, a szabályzó a tároló további fűtését letiltja. A tároló maximális hőmérsékletének túllépését a kijelzőn megjelenő szimbólum jelzi. Figyelem! A szabályzó rendelkezik egy tároló biztonsági kikapcsolással, ami a tároló 95 C-os hőmérsékletének elérésekor a tároló további fűtését kikapcsolja. Maximális (vész) kollektor hőmérséklet. Ennek elérésekor a szivattyú kikapcsol a túlmelegedés megelőzése érdekében. (Kollektor vészkikapcsolás) A kollektor hőmérséklethatár túllépését a kijelzőn a villógó szimbólum jelzi C egész szám egész szám 1,0-20,0 K Gyári érték: 6,0 K. 0,5-19,5 K Gyári érték: 4,0 K C Gyári érték: 60 C C Gyári érték: 140 C. 41

45 OCX CMX OCN OMN OCF CFR OREC OTC Kollektor hűtési opció. Ha a menüpont aktív és a kollektor hőmérséklete a beállított maximális hőmérsékletre (CMX menüpont) emelkedik, a szivattyú bekapcsol, és addig üzemel, amíg a kollektor hőmérséklet a beállított érték alá nem csökken. Ekkor a tároló hőmérséklete tovább emelkedik, de csak legfeljebb 95 C-ig (tároló biztonsági kikapcsolás). Kollektor legmagasabb megengedett hőmérséklete. Csak aktivált OCX menüpont esetén elérhető! Ha az OREC menüpont aktív, és a tároló hőmérséklete a beállított tároló maximális hőmérsékletet (S MX) túllépi és a kollektor hőmérséklete legalább 5 K-nel alacsonyabb ennél, a szivattyú addig működik, míg a tároló a kollektor(ok)on, csőrendszeren keresztül vissza nem hűl a beállított tároló maximális hőmérsékletre. Az aktív rendszerhűtést a kijelzőn megjelenő villogó szimbólum jelzi. A hűtés funkción keresztül a kollektorok és a hőhordozó közeg termikus terhelése csökkenthető. A kollektor minimális hőmérséklet egy küszöbérték, amit a kollektor hőmérsékletének meg kell haladnia, hogy a szivattyú bekapcsoljon. Ez a küszöbérték megakadályozza a szivattyú gyakori ki-, bekapcsolását alacsony kollektor hőmérséklet esetén. Ez a funkció a paraméter ON-ra állításával aktiválható. A küszöb alatti kollektor hőmérsékletet a kijelzőn megjelenő villogó szimbólum jelzi. Kollektor minimális hőmérsékletének beállítása. Csak akkor jelenik meg, ha az OCN értéke ON. Fagyvédelem bekapcsolása/kikapcsolása. A fagyvédelem a beállított hőmérséklet elérésekor a rendszert elindítja, hogy megakadályozza a hőhordozó közeg megfagyását. Ha a hőmérséklet a beállított fagyvédelem hőmérséklete fölé emelkedik 1 C-kal, a rendszer kikapcsol. Fagyvédelmi hőmérséklet beállítása. Csak akkor jelenik meg, ha OCF értéke ON. A maximális tároló hőmérséklet (S MX) elérésekor a szivattyú tovább működik, a kollektor túlmelegedésének elkerülése érdekében. Ekkor a tároló hőmérséklete tovább emelkedik, de csak 95 C-ig (tároló biztonsági hőmérséklet). Amint az időjárás lehetővé teszi, a rendszer addig üzemel, amíg a tároló a kollektorokon, csővezetéken keresztül a beállított max. tároló hőmérsékletre vissza nem hűl. Ha a szabályzó a kollektor hőmérsékletének 2 K-nel történő emelkedését érzékeli a legutóbb tárolt értékhez képest, akkor a szivattyú 30 mp-ig bekapcsol az aktuális folyadék hőmérséklet méréséhez. A mérési idő letelte után az aktuális kollektor hőmérséklet egy új referencia értékként tárolódik. Ha a mért érték (új referencia) újra 2 K-nel magasabb mint az utolsó mért érték, a szivattyú ismét bekapcsol 30 mp-re. Ha a szivattyú működése közben vagy nyugalmi állapotban a bekacsolási hőmérsékletkülönbség a tároló és kollektor között meghaladja a bekapcsolási értéket, a szabályzó automatikusan a tároló fűtésére kapcsol át. Ha a kollektor hőmérséklet a nyugalmi helyzetben 2 K-nel csökken, a vákuumkollektor bekapcsolási pontját a készülék újra számítja. Vákuumkollektor alkalmazása esetén aktiválandó! ON (be) OFF (ki) Gyári érték: OFF C Gyári érték: 120 C ON (Be) OFF (Ki) Gyári érték: OFF C Gyári érték: 10 C. ON (be). OFF (ki) Gyári érték: OFF C Gyári érték: 4,0 C. ON (be) OFF (ki) Gyári érték: OFF. ON (be) OFF (ki) Gyári érték: OFF. 42

46 OHQM FMAX 2 MEDT 2 MED% 3 HND LANG A hőmennyiségmérés aktiválása. Csak akkor jelenik meg, ha S4 érzékelő csatlakoztatva van! A szolár állomás térfogatáram-mérőjén (rotaméter, lásd 2.5 fejezet) leolvasott térfogatáramot (l/min) ebben a menüpontban lehet beállítani. A fagyálló típusának megadása a MEDT menüpontban hajtható végre. Mindkét paraméter beállítása szükséges, hogy a hőmennyiségmérés elérhető legyen. Fagyálló típusának beállítása. 0 víz; 1 propilén-glikol; 2 etilén-glikol ; 3 - Tyfocor LS / G-LS. Figyelem! A PREMIUM SOL csomagok esetén a paraméter értéke 3, míg COMFORT SOL csomagok esetén 1! Fagyálló koncentrációja térfogat%-ban. Ez a paraméter MEDT=0 vagy MEDT=3 estén nem elérhető. COMFORT SOL csomagok esetén ez az érték a gyári, 45. Kontroll és szerviz elvégzéséhez a szabályzó (relé) üzemmódja manuálisan kapcsolható. Lehetséges üzemmódok: ON be: OFF ki: AUTO automatikus Ebben a menüpontban választható ki a menünyelv az következők szerint: de német; En angol; It olasz; Fr - francia ON (be) OFF (ki) Gyári érték: OFF. 0 20, egy tizedes pontossággal. Gyári érték: 6, Gyári érték: Gyári érték: 45. ON/OFF/AUTO Gyári érték: AUTO. de/en/it/fr Gyári érték: En. PROG Szabályzó termékkódja: VERS Készülék szoftverének verziója Angol (gyári beállítás) nyelv esetén Csak akkor elérhető, ha a hőmennyiségmérés (OHQM) aktív. Csak akkor elérhető, ha MEDT értéke nem 0 (víz) vagy 3 (Tyfocor LS / G-LS) Hibakeresés 43

47 44

48 45

49 2.11 Regusol egy- vagy kétstrangos szolár állomás A kollektor folyadék keringtetését végző egység, mely térfogatáram beszabályozási- és mérési lehetőséggel (rotaméterrel) is rendelkezik. A szivattyú a kollektor folyadékot rézcsöves zárt rendszerben, a napkollektortól a hőtárolóhoz keringteti. A kollektor folyadék felmelegszik, ahogy áthalad a napkollektor csövein. A napsugárzásból fölvett hőt a hőtárolóban lévő csőkígyón keresztül adja át a tárolóban lévő víznek, majd lehűlve visszajut a kollektorokba, így zárul a kör. A Regusol egységek beépített kitámasztható visszacsapószeleppel rendelkeznek, mely megakadályozza a gravitációs áramlást a szivattyú kikapcsolt állapotában, valamint lehetővé teszi a légtelenítést. Az oldalról csatlakozó biztonsági egység visszacsapószeleppel, töltő és leeresztő csappal és a tágulási tartályhoz való csatlakozással rendelkezik. A biztonsági szelep csonkjára csatlakoztathatunk ürítő csövet. A szivattyú a visszacsapószelep és az áramlásmérő (rotaméter, amivel a térfogatáram értékének finom beállítását lehet elvégezni) között van elhelyezve. A Regusol egységet a visszatérő ágban kell elhelyezni. A térfogatáram értéke a napkollektorok számától és a telepített berendezésektől függ. Az áramlásmérő szabályzószelepével az áramlás teljesen elzárható. A szivattyú az áramlásmérő és a golyóscsap elzárása után könnyedén eltávolítható. Az egystrangos egység felépítése (COMFORT SOL rendszerekhez) A kétstrangos egység felépítése (PREMIUM SOL rendszerekhez) a szivattyú b kitámasztható visszacsapó-szelep, hőmérő, csatlakozás a biztonsági egységhez c - kitámasztható visszacsapó-szelep, hőmérő d - áramlásmérő (rotaméter) szabályozási lehetőséggel e - 6 bar-os biztonsági szelep f - ¾ -os csatlakozó csonk a tágulási tartály csatlakoztatásához g - 10 bar-os nyomásmérő h töltőcsap i ürítőcsap j furat a falra rögzítéshez k - szigetelés l automatikus légtelenítő szelep 46

50 Műszaki jellemzők Komplett, előszerelt és tömítetlenség szempontjából tesztelt biztonsági egységgel és a tágulási tartályhoz való csatlakozóval ellátott egység: - elzárási lehetőséggel; - a szolár kör folyadék áramlását szabályozó állítható és elzárható áramlásmérővel; - falra szerelhető és szorosan illeszkedő borítással; - golyóscsappal, beépített ellenőrzőszeleppel. - kétstrangos változat esetén automatikus légtelenítő szeleppel Folyamatos maximális üzemi hőmérséklet: 120 ºC Gyorsindítási maximális hőmérséklet: 160 ºC Maximális nyomás (biztonsági szelep): 6 bar Visszacsapószelep nyitási nyomás: 20mbar Szivattyú: 1 fázis: W 2 fázis W 3 fázis W Szivattyú maximális emelőmagasság 6 m Maximális szállított térfogat: 3,5 m3/h Áramlásmérő szabályozási tartomány: 1-6 liter/perc A szolár állomás telepítése és beállítása. Biztonsági előírások A szerelést, beüzemelést, ellenőrzést és a javítást csak engedéllyel rendelkező elektromos szakember végezheti. Általános előírások Az egységet szállítás előtt előszerelik. A csővezetékhez való csatlakoztatás roppantógyűrűkkel történik. A csatlakozókészletet a csomag tartalmazza. A felszerelés helyét úgy kell kiválasztani, hogy az a kollektorok alatt legyen. Amennyiben a tágulási tartályt a berendezés magasságában, vagy a fölött helyezik el, akkor speciális csőcsatlakozást kell beiktatni, hogy elkerüljük a tartály melegedését. (Ez a szerelvény megállítja a lamináris áramlást). A rendszert minden egyes leeresztéskor alaposan át kell öblíteni folyóvízzel. A berendezés nem állhat közvetlen kapcsolatban úszómedence vízével. 47

51 Telepítés lépései 1. Vegyük ki az egységet (1) a szigetelő burkolatból úgy, hogy az előlapját (3) levesszük, és a hátlapját kétfelé széthúzzuk (4-5) mm-es lukat fúrva a falon előzetesen megjelölt helyre, rögzítsük fel a fali tartót (6). A lukak közti távolság vízszintesen 262 mm kell legyen. Toljuk az egységet a fali tartó karra (6). Vegyük ki a tartót (6) a berendezésből, rögzítsük a falra csavarral és tegyük fel rá a egységet. 3. Csatlakoztassuk az egységet a szolár kör csővezetékéhez. A szivattyú fölötti csonk a nyomott oldal, az alatta lévő a szívott. Az egységet az összeállítási rajznak megfelelően, a kollektor visszatérő ágába kell beépíteni. Gyenge vagy vékony falú rézcsövek használatánál, annak végeit meg kell erősíteni. A csővégeket a cső tengelyére merőlegesen kell vágni és alaposan meg kell tisztítani. Ütközésig toljuk be a csövet a csatlakozó idomba és villáskulccsal szorosra húzzuk meg. Amikor a csatlakozó idom hollandiját meghúzzuk, ajánlatos a csatlakozó csöveket ellentétes irányba elfordítani. 4. Csavarjuk a biztonsági egységet (2) a golyóscsap csatlakozására. Tegyünk fel tömlőt a biztonsági szelep leeresztő csonkjára és kössük össze a biztonsági egységet (2) a tágulási tartállyal. 5. Vezessünk elektromos kábelt közvetlenül az egységbe, és csatlakoztassuk a szabályzóhoz. 6. A rendszer alapos átöblítése után töltsük fel azt szolár közeggel és végezzük el a tömítetlenségi tesztet. A többfokozatú szivattyú sebességét a kollektorok számához és a felületéhez kell igazítani. A folyadékáramlás finombeállítását az áramlásmérőbe (rotaméter) beépített golyósszeleppel lehet elvégezni. 7. Helyezze fel a hátlapokat (4 és 5) a fal és a berendezés közé, és fedje be az egységet az előlappal (3). Szigeteljük le a fedetlen csőszakaszokat Térfogatáram beállítási táblázat Rendszer Szivattyú sebesség fokozat Térfogatáram a rotaméternél (I, II, III) [liter/perc] Comfort SOL 160 II 1,1 Comfort SOL 300 II 2,2 Premium SOL 160 II 1,0 Premium SOL 300 II 1,2 48

52 2.12 Tágulási tartály A kollektor folyadék térfogata magas hőmérsékletre történő felmelegítésekor megnövekszik. A megnövekedett térfogatból következő megnövekedett nyomás kiegyenlítésére 18 literes zárt tágulási tartályt kell a rendszerhez csatlakoztatni. Műszaki adatok Kollektor csomag Térfogat [liter] Max. üzemi nyomás [bar] Előnyomás [bar] D [mm] H [mm] d [coll] COMFORT SOL 160 és , /4 PREMIUM SOL , /4 PREMIUM SOL , /4 Működési elv A túlnyomás elleni védelem érdekében 6 bar-os biztonsági szelep van beépítve a rendszerbe. A biztonsági szelep a szolár egység elválaszthatatlan része. Ha kollektor folyadék szivárog el a biztonsági szelepen, akkor csak azonos típusú folyadékkal szabad utántölteni. Figyelem! A tartály előnyomását a rendszerhez kell igazítani a következő módon: a tartály előnyomása a rendszer statikus nyomásának 10%-nál 2 bar-ral nagyobb legyen. Megjegyzések: 1. Tilos bármilyen változtatás a tartályon! 2. Mielőtt nyomásváltozást idézne elő, a tartályt válassza le a rendszerről! 3. Ellenőrizzük a tartályban az előnyomást! 4. Javasolt a tartályt évente ellenőrizni! 49

53 2.13 étfunkciós szelepegység (csak a COMFORT/PREMIUM SOL 160 csomagban) Ez a különleges, kétfunkciós szelepegység teszi lehetővé, hogy az átfolyós kombi gázkészülékek tulajdonosainak se kelljen lemondaniuk a napkollektoros rendszerek által biztosított energia megtakarításról. A kompakt szerelvény egy termosztatikus váltószelep, és egy termosztatikus keverőszelep funkcióját látja el. A váltószelep funkciója a tárolóból érkező, a napkollektoros rendszer által előmelegített használati vizet vagy a kazán felé irányítja vagy tovább engedi a keverőszelep felé. Ha a váltószelep által érzékelt vízhőmérséklet 48 C-nál alacsonyabb, akkor a kazán felé, ha legalább 48 C, akkor a keverőszelep felé. Ha a víz hőmérséklete nagyobb, mint a szabályozható keverőszelepen beállított érték, akkor a kívánt hőmérsékletű víz előállításához a megfelelő mennyiségű használati hidegvizet a keverőszelep hozzákeveri a melegvízhez. Így mindig a kívánt hőmérsékletű melegvíz áll rendelkezésre. Ezzel a megoldással utólag is csatlakoztatható napkollektoros rendszer a már meglévő átfolyós kombi készülékhez. Mivel a rendszerhez egycsőkígyós tároló szükséges, mindez alacsony beruházási költség mellett érhető el A szelep helye a rendszerben 50

54 A szelep csatlakoztatása 51

55 3. A rendszer feltöltése folyadékkal A rendszer csak akkor tölthető fel és indítható be, ha a hidraulikus rendszert megfelelően telepítette, csatlakoztatta és a használati víz tartály fel van töltve. A rendszer kizárólag propilén-glikol alapú folyadékkal tölthető fel, melyet a csomagban megtalál. Feltöltés menete 1. Csatlakoztassa a nyomócsövet a szivattyú felett elhelyezkedő feltöltésre szolgáló csatlakozó csonkhoz (A) és nyissa ki a szelepet. 2. Csatlakoztassa az átöblítő csövet a szivattyú és az áramlásmérő közötti csatlakozó csonkra és nyissa ki annak szelepét. 3. Az áramlásmérő állító csavarjának hornya vízszintes irányban kell álljon, hogy biztosítsa a beépített golyóscsap zárt állapotát. Állítsa nyitott helyzetbe a szivattyú felett elhelyezkedő hőmérő beépített kitámasztható visszacsapó szelepét. 4. Minimum 30 percen keresztül öblítse át a szolár rendszert. Annak érdekében, hogy a rendszerből az összes levegő eltávozzon, időnként el kell fordítani a rotaméter állító csavarját (horony függőleges helyzetben). 5. Távolítsa el a megmaradt levegőt a szolár rendszerből, előnyös az úgynevezett nyomás lökéses módszerrel végezni, mely abból áll, hogy a rendszert feltöltik 5 bar nyomásig és ezt követően gyorsan megnyitják a visszacsapó szelepet (B). Ez a módszer lehetővé teszi a levegő gyors kiáramlását a rendszerből. 6. A rendszer előzetes vízzel történő átöblítése esetén bizonyosodjunk meg arról, hogy minden vízcsepp teljesen eltávolításra került-e, a rendszer végleges lezárása előtt. Ha túl sok víz marad a rendszerben, az a téli időszakban a rendszer károsodásához vezethet. 7. A töltő szivattyú működése közben az öblítő csatlakozónál lévő szelepet zárjuk el és növeljük a rendszerben a nyomást egészen az 5 bar üzemi nyomásig. A nyomás értéke leolvasható a manométerről. 8. Zárjuk el a töltő csatlakozó szelepét és kapcsoljuk ki a szivattyút, nyissuk ki a rotaméter állító csavarját (horony függőleges helyzetben). 9. Tartsa a rendszert nyomás alatt. Jelentős mennyiségű nyomáscsökkenés szivárgást jelez a rendszerben. 10. Állítsuk be a rendszerben az üzemi nyomást 2 bar-ra. 11. Indítsuk be szolár szivattyút teljes sebességgel és mossuk át a rendszert minimum 15 percig. 12. Vegyük le a csöveket a csatlakozásokról és fedjük le a csatlakozásokat védősapka felhelyezésével. 13. Teljesen nyissuk ki a szivattyú feletti golyósszelepet. 14. Szerelje fel a szolár állomás előlapját. 52

56 4. A szolár rendszer felülvizsgálata Mivel a hőhordozó közeg magas hőmérsékleten dolgozik, a folyadék öregedése felgyorsulhat, és a tulajdonságai megváltozhatnak (főleg pl.: PH-értéke, sűrűsége, és fagyáspontja). Javasolt a hőhordozó közeg tulajdonságainak évenkénti ellenőrzése. Javasolt a tartály nyomását manométerrel ellenőrizni. Feltétlenül szükséges a tartályt 2 évente ellenőrizni. Figyelembe kell venni, hogy a tartályokban használt magnézium anód ki van téve az elhasználódásnak és időnként ki kell cserélni. 5. Beüzemelés A beszerelés befejezésekor az arra feljogosított szakember/üzembentartónak le kell ellenőrizze, hogy a következő műveleteket megfelelően hajtották-e végre. Megfelelő cső és a hozzájuk tartozó csatlakozó idomok kiválasztása a.) A rendszer glikollal feltöltött csövei rézből kell készüljenek. Soha ne használjunk PVC csöveket. Lehetőség van szigetelt rozsdamentes acélcsövek használatára, azonban nem szabad 10 m-nél hosszabb csőszakaszokat képezni belőlük, légtelenítési problémák miatt. b.) Nagy keménységű forrasz anyagot kell használni (pl. PbCu). Helyettük roppantó gyűrűk használata javasolt. Műanyag vagy gumi csatlakozókat ne használjunk. A csőcsatlakozások szigetelését kóccal és szigetelő pasztával végezzük. Vegyük figyelembe, hogy a rendszerben lévő hőmérséklet elérheti a 280 o C-ot. Megfelelő védelem a levegő megrekedése ellen Ha a csővezeték hosszú és tartalmaz úgynevezett u- kanyarulatokat a rendszer formai kialakítása miatt, akkor az ilyen helyeken légtelenítők használata javasolt. A rendszer megfelelő szigetelése A csővezeték teljes hosszában szigetelve kell legyen a napkollektor típusának megfelelően (Aeroflex EPDM). A szigeteléskor ellenőrizni kell a csőcsatlakozások minőségét. A rendszer tömörsége, tömítettsége Ellenőrizzük a rendszer tömítettségét és csöpögés mentességét és hogy egy hosszabb idő után nem jelentkezik-e nyomás csökkenés. 53

57 Szelepek Ellenőrizzük, hogy a napkollektor légtelenítő szelepei zárva vannak e a légtelenítés utáni napon. Feltöltés és légtelenítés A szakembernek nagy figyelemmel kell végeznie a légtelenítési eljárást. A szolár rendszer feltöltése, tisztítása és légtelenítése csak arra megfelelő berendezésekkel történhet. Ezek megtalálhatók cégünk kínálatában is. A munkálatokat végző szakember megfelelő paraméterekkel rendelkező más szivattyút is használhat, ami legalább 5 bar nyomást képes a rendszerbe táplálni. a.) A legjobb légtelenítési eljárás az úgynevezett nyomáslökéses, ahol a szivattyú visszatérő oldalát elzárjuk, hogy megnöveljük a nyomást, majd hirtelen kinyitjuk. Ha a rendszer megfelelően légtelenített, a lezárt szelepnél a nyomás gyorsan eléri a 6 bar-os biztonsági határértéket. b.) A rendszert mindkét oldalán légteleníteni kell, pl.: mind a napkollektort mind a tartályt légtelenítve. A napkollektorok napsugárzás elleni védelme telepítéskor Nagyon fontos, hogy a napkollektorokat lefedve tartsuk mind addig, amíg nem végeztünk a tetőre szerelés, a feltöltés és légtelenítés vagy a beállítás folyamatával. Ahol lehet fóliával, vászonnal vagy az eredeti kartoncsomagolással fedjük be a kollektorokat. Figyelem! Soha nem szabad a napkollektorokat a felső felületükkel a tető felé fordítani. A folyadék áramlásának ellenőrzése Miután a rendszert légtelenítettük, ellenőrizzük a folyadék áramlását. Az áramlási értéket a szivattyú (100% teljesítményen) kézi működtetésénél kell beállítani. A gyári érték 1,1 liter/perc napkollektoronként. A folyadék minőségének ellenőrzése Fontos, hogy az Immergas által előírt folyadékot használjunk és ellenőrizni kell, nem keveredett-e vízzel vagy más folyadékkal, amely a higiéniai szabványoknak nem felel meg.

58 VEVŐSZOLGÁLAT Vevőszolgálatunk szívesen veszi az Önök javaslatait és megjegyzéseit. Telefon: Egyéb felvilágosítással készségesen állnak rendelkezésre munkatársaink hétfőtől csütörtökig 8.00 és óra között, pénteken 8.00 és között. Faxszám: Internet: Tekintettel a folyamatos fejlesztői tevékenységünkre, az Immergas fenntartja a jogot arra, hogy termékeink műszaki jellemzőit előzetes bejelentés nélkül megváltoztathassa! Az Immergas Hungária Kft. elhárít az esetleges sajtóhibákból fakadó minden felelősséget, és fenntartja a jogot, hogy a saját műszaki és kereskedelmi kiadványaiban külön értesítés nélkül változtatásokat eszközöljön!
