1 HASZNÁLATI UTASÍTÁS Vákuumcsõ felépítése A vákuumcsõ egy duplafalú üvegcsõ, amelynek egyik vége nyitott (a víztartály felé). A belsõ üvegfelület hõelnyelõ réteggel van ellátva. Az üveg 3.3 típusú bórszilikát anyag, amelynek nagy ellenálló képessége van a forrósággal/hideggel szemben, nagy a mechanikai teherbíró képessége. 1. belsõ csõ 2. fényelnyelõ bevonat 3. vákuum 4. külsõ fedõ csõ 5. távtartó 6. légelnyelõ film 7. légelnyelõ anyag A fényelnyelõ bevonat segítségével a vákuumcsõ a beesõ fény 80%-át képes elnyelni, ugyanakkor kisugárzása minimális. A külsõ csõ a beérkezõ fény 7,5%-át veri vissza, míg 1,8%-ot elnyel, tehát innen az eredeti fénymennyiség 90,7%-a indul át a vákuumon. A belsõ csõ az abszorpciós anyagnak köszönhetõen a fény csak 6,3%-át veri vissza, 4,4%-ot magába nyel, míg 80% hasznosul. A vákuum nyomása a két réteg között max. 5x10-2Pa. A légelnyelõ anyagnak köszönhetõen a gyártáskor elõállított vákuum szintet legalább évig tartani tudja a csõ. A csöveket déli irányba állítva a csövek közötti fényvisszavetõ felület segítségével a kollektor felületére beesõ napsugárzás energiájának közel 90%-át képes hasznosítani. Másrészt a vákuumtechnikának köszönhetõen az elnyelt energiamennyiséget tárolni tudja a csõ, még téli hideg idõben is csak néhány százaléknyi a veszteség (a hagyományos síkkollektoroknál közel 50%-kal hatékonyabb). A magas elnyelési és alacsony kisugárzási tulajdonságról Ön is

2 meggyõzõdhet, hiszen még a legnagyobb nyári melegben is a külsõ vákuumcsõ hideg tapintású, miközben a víztartályban lévõ vizet akár 80 oc-ra felmelegítette. A napkollektor mûködési elve A napkollektor természetes energiaforrásokat használ teljes mûködése során. A napsütés infravörös (hõ)sugárzása felhevíti a vizet a vákuumcsõben, amely az alacsony nyomású vákuum miatt nem veszik el. A felmelegedõ víz helyére folyamatosan nagyobb sûrûségû hideg víz kerül a gravitációnak köszönhetõen. Az így megvalósuló természetes körforgással a rendszer a hálózati kb. 15 oc-os csapvízbõl néhány óra alatt oc-os vizet képes elõállítani napsütés esetén, még a téli idõszakban is. A rendszer felhõs idõben is képes elnyelni az infravörös sugárzást, azonban ekkor szükség lehet kiegészítõ elektromos vízmelegítésre is. A napkollektorhoz opcióként kapható elektromos irányító rendszer tartalmaz egy fûtõszálat, amellyel ha napközben nem melegedett fel eléggé a víz, a kívánt hõmérsékletre elektromosan utánmelegítheti. Ekkor sem mindegy, hogy a 15 ocos csapvizet, vagy a oc-os vizet melegíti! Igaz, hogy a hagyományos elektromos vízmelegítõk (villanybojler) éjszakai árammal mûködnek, de estére az elõzõ napon felmelegített víztömeg hõt veszít és a hideg víz felmelegítéséhez sokkal több energia kell. Fûtõszállal kiegészítve a napkollektort akár önálló melegvíz forrásként is használhatja. A napkollektor mindaddig mûködik, amíg van kellõ napsütés (a déli órákban), akár még télen is. Használati utasítás 1. A garancia érvényességéhez kérjük olvassa el és tartsa be a használati utasításban foglaltakat. 2. Az itt leírtak általános tudnivalókat tartalmaznak az általunk forgalmazott napkollektorokra, kis eltérések elõfordulhatnak az egyes típusok esetén. 3. A napkollektorok fõ elemei a vákuumcsövek, a víztartály, a tartószerkezet és a fényvisszaverõ lapok 4. A termék használatát kényelmesebbé teheti az opcióként (néhány termék esetén tartozékként) csatlakoztatott elektromos vezérlõegység.

3 5. A rendszer összeszerelése után elõször vízzel feltölteni nappal tilos, mert ez a vákuumcsövek károsodásához vezethet. Várjon legalább egy órát napnyugta után, illetve tegye meg a feltöltést napkeltéig az éjszaka folyamán. 6. Vízfeltöltés nélkül (vagy a víz leürítése után) a vákuumcsövek 70oC hõmérsékletet is kibírnak. 7. Téli idõben ürítse le a rendszert, vagy használjon kiegészítõ elektromos fûtést az elfagyások megakadályozására. A téli napsütésben a rendszer ugyan úgy felmelegíti a vizet, mint nyáron, de tartós borultság (hótakaró) esetén szükség lehet a rendszer napi ürítésére. Gondoskodjon az elvezetõ csövek, könyökrészek szigetelésérõl, mert ezekben hamarabb történhet fagyásveszély. 8. A napkollektor határfokának megõrzése érdekében szükséges kétévente a vákuumcsövek kitisztítása. 9. Tilos a napkollektor módosítása, ez a garancia elvesztését okozza. 10. A rendszer nyomás nélkül üzemel, ezért a szellõzõt tilos lefedni, vagy bármi más módon blokkolni. A napkollektor részei 1. a napkollektor alapvetõ felépítése minden modell esetében megegyezik, de típusonként kisebb eltérések lehetnek. 2. A vákuumcsövek magas hatásfoka miatt napos téli idõben is jól használható 3. A víztartály belsõ anyaga rozsdamentes acél, rozsdamentes hegesztési technológiával összeállítva. 4. A belsõ és külsõ tartály között vastag puliuretán szigetelés a felmelegedett vizet akár óráig képes minimális hõveszteséggel tárolni. 5. A napkollektor dõlésszögét fokra állítsa be, ez egész évben megfelelõ lesz.

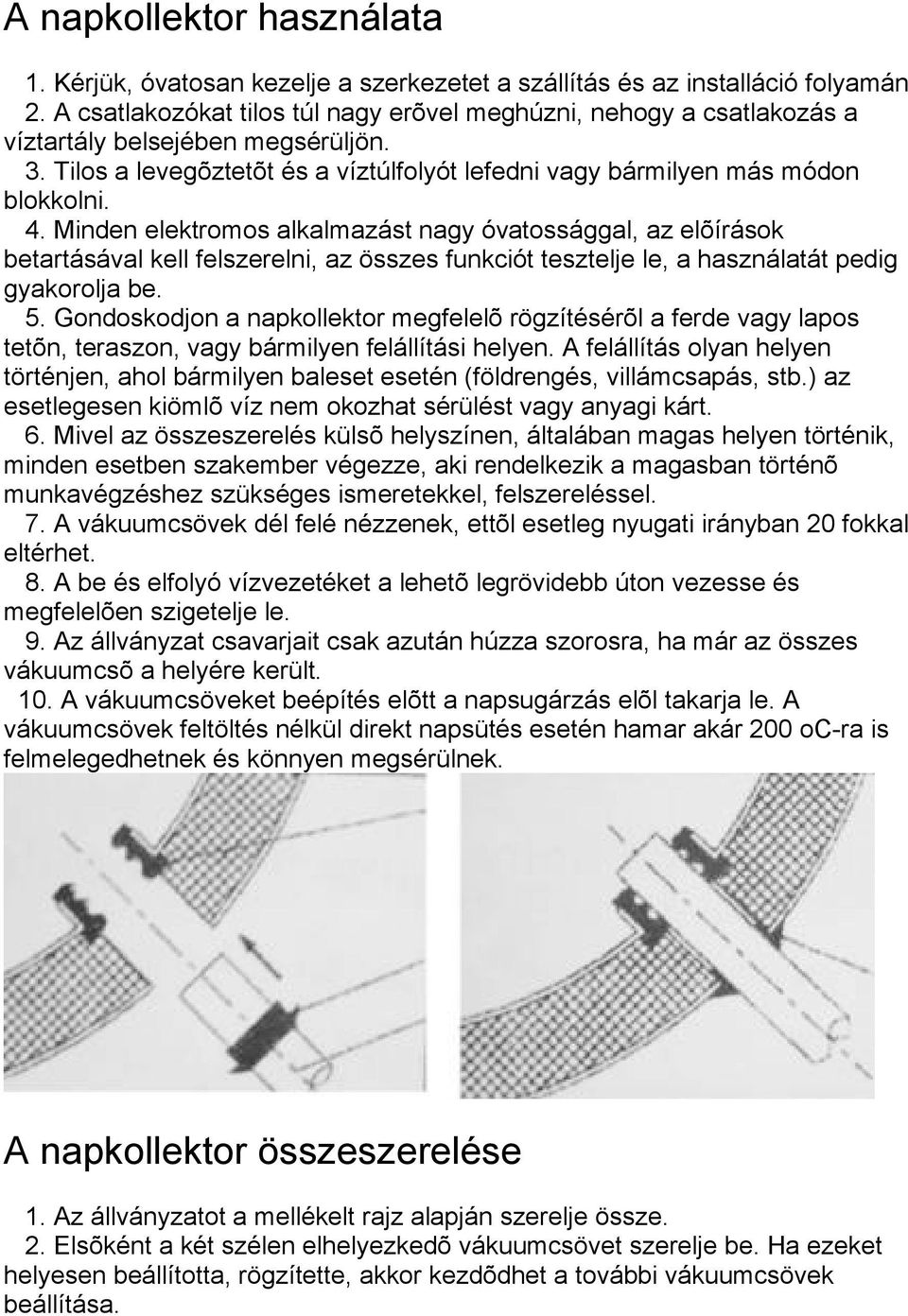

4 A napkollektor használata 1. Kérjük, óvatosan kezelje a szerkezetet a szállítás és az installáció folyamán 2. A csatlakozókat tilos túl nagy erõvel meghúzni, nehogy a csatlakozás a víztartály belsejében megsérüljön. 3. Tilos a levegõztetõt és a víztúlfolyót lefedni vagy bármilyen más módon blokkolni. 4. Minden elektromos alkalmazást nagy óvatossággal, az elõírások betartásával kell felszerelni, az összes funkciót tesztelje le, a használatát pedig gyakorolja be. 5. Gondoskodjon a napkollektor megfelelõ rögzítésérõl a ferde vagy lapos tetõn, teraszon, vagy bármilyen felállítási helyen. A felállítás olyan helyen történjen, ahol bármilyen baleset esetén (földrengés, villámcsapás, stb.) az esetlegesen kiömlõ víz nem okozhat sérülést vagy anyagi kárt. 6. Mivel az összeszerelés külsõ helyszínen, általában magas helyen történik, minden esetben szakember végezze, aki rendelkezik a magasban történõ munkavégzéshez szükséges ismeretekkel, felszereléssel. 7. A vákuumcsövek dél felé nézzenek, ettõl esetleg nyugati irányban 20 fokkal eltérhet. 8. A be és elfolyó vízvezetéket a lehetõ legrövidebb úton vezesse és megfelelõen szigetelje le. 9. Az állványzat csavarjait csak azután húzza szorosra, ha már az összes vákuumcsõ a helyére került. 10. A vákuumcsöveket beépítés elõtt a napsugárzás elõl takarja le. A vákuumcsövek feltöltés nélkül direkt napsütés esetén hamar akár 200 oc-ra is felmelegedhetnek és könnyen megsérülnek. A napkollektor összeszerelése 1. Az állványzatot a mellékelt rajz alapján szerelje össze. 2. Elsõként a két szélen elhelyezkedõ vákuumcsövet szerelje be. Ha ezeket helyesen beállította, rögzítette, akkor kezdõdhet a további vákuumcsövek beállítása.

5 3. Az O-gyûrûket a belsõ tank falára kell szorosan rátenni, kérjük bizonyosodjon meg arról, hogy a poliuretán szigetelésben a szükséges hely megvan a behelyezéshez. 4. Helyezze fel a külsõ szigetelõ gyûrût a vákuumcsõre. 5. Mártsa bele a vákuumcsõ végét szappanos vízbe (vagy kenje be kézzel) majd óvatosan tolja be a víztartályba. Vigyázzon a megfelelõ szög megtartására. Majd a vákuumcsõ alsó végét is tegye a keretbe. 6. Kb. fél órával azután, hogy feltöltötte a rendszert, ellenõrizze a csatlakozásokat, hogy nincs-e vízszivárgás. A napkollektor automatikus használata A napkollektort nem csak manuálisan, hanem egy elektromos érzékelõ-irányító szerkezet segítségével automata módban is vezérelhetjük. A szerkezettel a következõ funkciók érhetõk el: - Vízhõmérséklet megjelenítése - Vízszint kijelzése - A kívánt vízszint és hõmérséklet elõzetes beállítása - Jelzés ha a vízszint túl alacsonyra süllyedt - Elektromos vízmelegítés idõpontjának beállítása - Vízpumpa vezérlés

6 Technikai paraméterek: a) Volt DC b) hõmérséklet mérési pontosság +/- 2oC c) hõmérséklet mérés 0-99 oc között d) vízszint mérés 5 lépésközben e) az elektromos fûtõszál energiafelvétele max. 1,5kW Fõ funkciók 1. Önellenõrzés bekapcsolás után (hangjelzéssel) 2. vízhõmérséklet kijelzés 3. vízszintkijelzés 5 lépésközben 4. megkívánt vízszint beállítás: nyomjuk le a setup water position gombot addig, amíg a megfelelõ szintre ér az öt fokozatú skála. A megfelelõ szint beállítása után a Feeding water gomb lenyomásakor a mágnesszelepen keresztül a megfelelõ szintig töltõdik a tartály. 5. Vízhõmérséklet beállítása: nyomja meg a setup water temperature gombot addig, amíg ki nem választotta a megfelelõ értéket (5 oc-os lépésközökkel lehetséges 30-80oC között. Ha ezek után megnyomja a water heating gombot, az elektromos fûtõszál a beállított hõmérsékletre fûti fel a vizet. 6. idõzítés: a rendszer megjegyzi a legutolsó feltöltés idõpontját (ezt érdemes a reggeli órákban, napkelte idején megtenni, pl. reggel 6 órakor). Ha a Feeding water gombot 3 másodpercig lenyomva tartja, a rendszer hangjelzéssel jelzi, hogy legközelebb a megjegyzett idõpontban automatikusan feltölti a tartályt az elõzetesen beállított mértékig. E funkció törléséhez ismételten 3 másodpercre meg kell nyomni a gombot, amit egy hangjelzéssel a szerkezet elfogad. 7. A vízszintet és a vízhõmérsékletet manuálisan is beállíthatja. Ehhez a megfelelõ gombokat megnyomva elindul, még egyszer lenyomva megszakad a funkció. Építsük be az elektromos érzékelõt a víztartályba. Az érzékelõ-rúd jelez, ha a vízszint nagyon alacsony és jelet küld az irányítónak, amely kinyitja a háztartási vízrendszer elektromágneses szelepét és automatikusan feltölti a tartályt vízzel. Az irányítót egy bizonyos idõpontra (pl. reggel 8 óra) is beállíthatjuk, így automatikusan reggelente fel fogja tölteni a tartályt. Ha a tartály megtelt vízzel,

7 az érzékelõ jelet küld az irányítónak, amely az elektromágneses szelepen keresztül leállítja feltöltést. Így a rendszert alacsony nyomáson tudjuk tartani és használni. Napsütés esetén 2-3 óra alatt a hideg víz felmelegszik akár fokosra. Ekkor a háztartási melegvíz csapot kinyitva a tetõn lévõ tartályból gravitációsan leengedhetjük a meleg vizet. Ha nagy nyomású meleg vizet szeretnénk elõállítani, a rendszer meleg víz kifolyó részébe egy szivattyút is be kell iktatni.
