1 NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER SOL-PA-20 / SOL-PA-30 NAPKOLLEKTOR TERMÉKISMERTETŐ

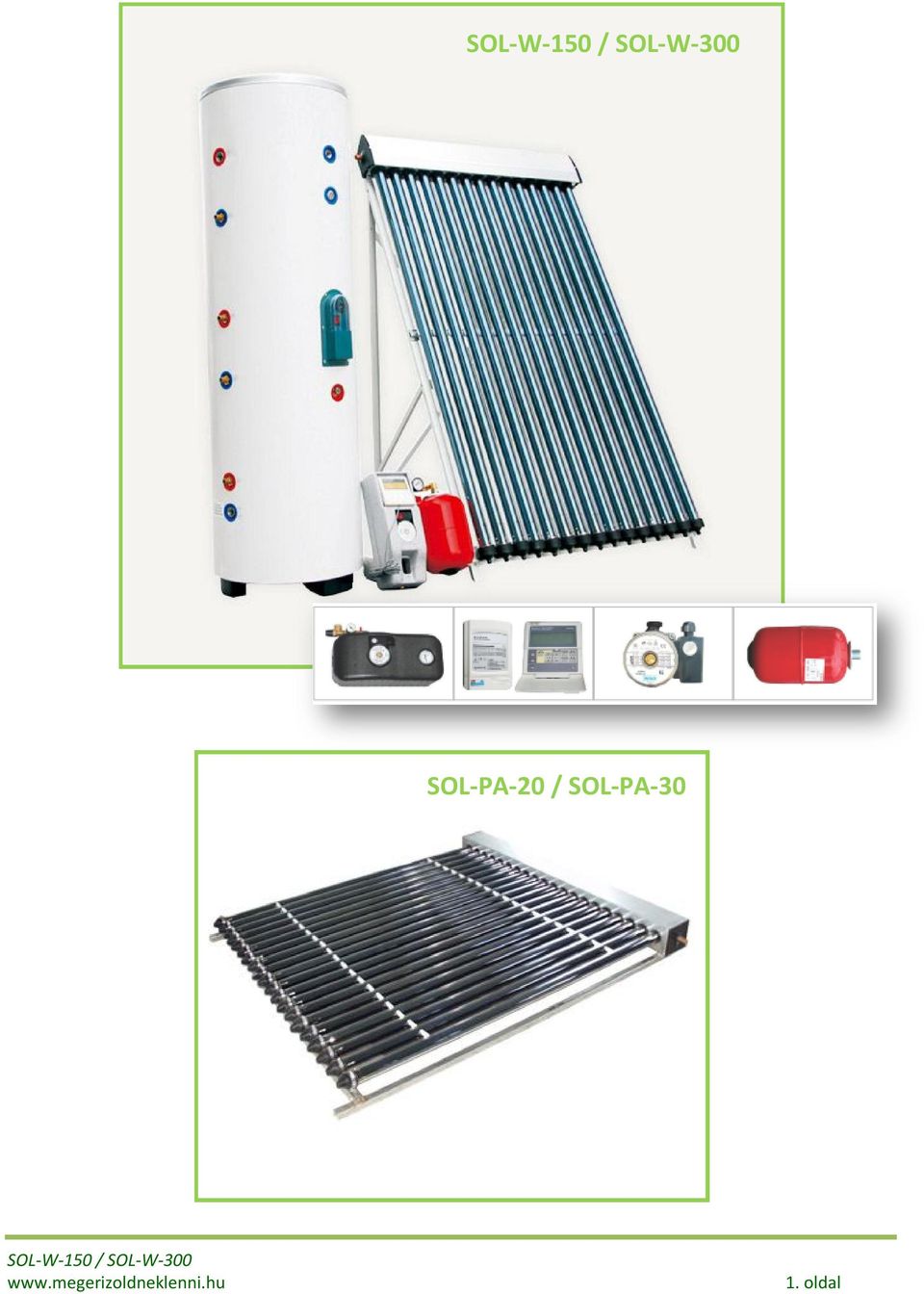

2 SOL-PA-20 / SOL-PA oldal

3 Hogyan működik? Vezérelt keringető szivattyú Az optimális működéshez fontos, hogy a napkollektorokat az épület tetejének árnyékmentes déli oldalára helyezzék el. Forró hőátadó folyadék Lehűlt hőátadó folyadék Melegvíz Hidegvíz A nap felmelegíti a hőátadó folyadékot a napkollektorok segítségével. A felmelegített hőátadó folyadékot a víztartály hőcserélő cső-spiráljába vezetik keringető szivattyú segítségével. A víztartályban lévő vizet a hőcserélő felmelegíti és a lehűlt hőcserélő folyadékot visszavezetik a napkollektorba. Ez egy ismétlődő cirkulációs folyamat. A víztartályban lévő meleg víz mostmár alkalmas az épület használati melegvíz ellátására. (Ha szükséges, a tartályba épített elektromos fűtőszál is rásegít a víz melegítésére.) 2. oldal

4 A fűtőcsöves ( heat-pipe ) vákumcsöves napkollektor működési elve Egymással párhuzamosan kapcsolt fűtőcsövek (heat pipe-ok) kapcsolódnak egy hőgyűjtő idomba. A fűtőcsövek gyűjtik össze a nap melegét (hőenergiát), azt átadják a hőgyűjtő idomban lévő (fagyálló) folyadéknak. A napkollektorban így megmelegedett folyadékot vezetjük a melegvíztároló hőcserélő csőkígyójába, ahonnan lehűlve, energiáját a használati viznek átadva tér vissza. A napkollektorban mindíg ugyanaz a folyadék kering, ezért nevezzük ezt a rendszert zárt rendszernek. A hőgyűjtő idomba a fűtőcsövek (heat-pipe-ok) fejrésze csatlakozik. A hőgyűjtő idomban lévő furat, melybe a fűtőcsövet kell beilleszteni, le van választva a kollektorban keringő hőszállító folyadéktól. Ez azt jelenti, hogy a hőgyűjtő idom összekötve a hőcserélővel feltölthető (és ellenőrizhető) a fűtőcsövek behelyezése nélkül is. Továbbá azt is jelenti, hogy a fűtőcső esetleges meghibásodásakor (például az üveg eltörésekor) nem kell megbontani semmilyen folyadékhálózatot. A vákuumcső egyszerű kihúzással illetve betolással cserélhető. A jobb hőátadás érdekében a fűtőcső behelyezésekor a fejrészt hővezető pasztával kell bekenni, és úgy behelyezni. A hőgyűjtő idomhoz kapcsolódóan az idom mellett egy vékony rézcső látható: ebben helyezkedik el a hőmérő szonda, mely az elektromos vezérléshez kulcsfontosságú adatot szolgáltat. A keringetést az elektronikus vezérlő áramkör csak akkor engedélyezi, ha az itt mért hőmérséklet magasabb, mint a használati melegvíztárolóban mért érték. Ezzel biztosítva azt, hogy ha nincs hőtermelés, akkor ne hűljön ki a használati melegvíztárolóban lévő melegebb víz. A vákumcső technológiai sajátosságának köszönhetően hideg időben és szórt sugárzás esetében is jó hatásfokkal működik. A napkollektorok alkalmazhatóak még alacsony hőmérsékletű fűtés kiegészítő táplálására, nyaralóépületek temperálására (fagymentesen tartására) vagy nyáron medencék vizének a melegítésére is alkalmas. A fűtőcsövekbe gyárilag olyan folyadékkeveréket töltenek, melynek forráspontja alacsonyabb a víz forráspontjánál. Amikor a fűtőcső hőmérséklete a folyadékkeverék forráspontja fölé emelkedik, a csőben lévő folyadék légnemű halmazállapotúra változik. Ez a gáz gyorsan tud áramlani a fűtőcső hőátadó végéhez (fejrész). Ott a hőgyűjtő idomban keringetett folyadéknak átadja a begyűjtött hőenergiát, lehűl és újra folyadék halmazállapotúra változik. A folyadék visszafolyik a fűtőcső aljába, ahol újra melegszik és újra gőzzé alakul. Ily módon kialakul egyfajta cirkuláció a fűtőcsőben. Felül melegebb gáz, alul hűvösebb folyadék. Ha a gáz lehűl, újra folyadék lesz belőle. Ha a folyadék felmelegszik, újra gáz lesz belőle. A gáz mindig felülre törekszik, a folyadék mindig lefelé folyik. Ezért kell a fűtőcsöveket mindig lejtéssel felszerelni. 3. oldal

5 A fűtőcsöveket rézből készítik, alumínium fűtőbordával körbeveszik. A fűtőborda - a rézcső eredeti felszínéhez képest - nagyobb felületével meggyorsítja a rézcsőben lévő folyadék hőfelvételét. Az így előkészített rézcsövet olyan üvegcsőben helyezik el, mely duplafalú, a belső cső külső felülete abszorber-réteggel van bevonva a jobb hőhasznosítás érdekében. (Az abszorber réteg olyan gőzölt fémréteg, mely sok hőt képes elnyelni, de keveset ver vissza.) A fűtőborda egyben a rézcső üvegcsövön belüli pozícionálását is hivatott szolgálni. A két üvegcsövet légmentesen lezárják, közülük a levegőt kiszívják (vákuumot állítanak elő). Ez a vákuum az abszorber-felületet is védi a mechanikai sérülésektől. Az üvegcső közepébe helyezett rézcsövet hőszigetelő dugóval szigetelik el a külvilágtól. A fűtőcső a dugóból kinyúló résszel (fejrész) kapcsolódik a hőgyűjtő idomhoz. A vákuum nagyon jó hőszigetelő, ezért ez a fajta napkollektor még télen, napos időben, fagypont alatti hőmérsékleten is tud hőenergiát begyűjteni. A fűtőcsőben lévő folyadék forráspontja ennek figyelembe vételével megfelelően alacsony hőmérsékletre lett tervezve. A folyamatos üzemű zárt rendszerű házi melegvízellátó rendszerek tartálya a napkollektortól távolabb kerül elhelyezésre. Az optimális kialakítás a tartályokra nézve a minél magasabb, és ennél fogva minél keskenyebb forma. Ekkor a legjobb a napkollektorból érkező hőmennyiség átadásának a hatásfoka. Magasabb tartály esetén könnyebben ki tud alakulni hőcirkuláció, mely elősegíti a hőmennyiség gyorsabb átadását, a hőcserélő tekercsben áramló forró közeg gyorsabb hűlését. A tartály anyaga nyomás- és korrózióálló rozsdamentes acél. A hőveszteségek csökkentésére a tartály hőszigetelő réteggel van körülvéve. A vezetékes vízből történő vízkölerakódás csökkentése érdekében az elektromos fűtőbetéttel együtt aktív anód van beépítve ugyanúgy, mint a villanybojlerekben. 4. oldal

6 HÁZTARTÁSI NAPKOLLEKTOROS MELEGVÍZ-ELLÁTÓ RENDSZER A SOL-W150, illetve a SOL-W-300 típusú napkollektoros komplett melegvíz-ellátó rendszerek elsősorban lakások, családi- és társasházak hatékony, korszerű, gazdaságos és energiatakarékos használati melegvíz ellátását biztosítják. A víz felmelegítéséhez elsősorban a nap energiáját hasznosítják, de szükség esetén (pl. éjszakai időszakban, vagy amikor a napsugárzás korlátozott) a melegvíz előállítását elektromos felfűtéssel is tudják biztosítani/kiegészíteni. (Mivel a melegvíz tartályok hőszigeteltek, képesek hosszabb időszakra is tárolni a meleg vizet, ezért célszerű a kedvezőbb árfekvésű, ú.n. éjszakai áramkapcsolóval felszerelt elektromos hálózat használata, amit az áramszolgáltatók igény esetén biztosítanak.) A SOL-W-150 típusú rendszer 150 literes tartállyal rendelkezik, ami elegendő használati melegvizet biztosít egy 2-3 fős család napi szükségleteihez, míg a SOL-W-300 rendszer 300 literes tartálya egy 4-5 fős család átlagos igényeit elégíti ki. Ennél nagyobb mennyiségű melegvíz-szükségletet több rendszer sorbakapcsolásával lehet biztosítani. A SOL-W-150 és SOL-W-300 melegvíz-ellátó rendszerek komplett, beépítésre kész szettek, amelyek tartalmazzák a melegvíz-ellátó rendszer valamennyi elemét (komplett napkollektor, víztartály, keringető-szivattyú, tágulási tartály, biztonsági szelep, elektromos vezérlés), de nem tartalmazzák a szükséges csővezetékeket és az ehhez kapcsolódó szerelvényeket, csapokat, szelepeket. A napkollektorok (SOL-W-150 esetén 1 db 20 csöves, SOL-W-300 esetén 1 db 30 csöves hőcsöves vákuumcsöves napkollektor) átlagos közép-európai időjárási viszonyok mellet nyári napsütéses időszakban megfelelően képesek a víz felmelegítésére, de a rendszer hatékonysága és gazdaságossága tovább növelhető (pl. téli időszakban) a hozzájuk külön is megvásárolható SOL-PA-20 (20 csöves), illetve SOL-PA-30 (30 csöves) további napkollektorok rendszerbe kapcsolásával. A SOL-W-150 és SOL-W-300 rendszerek vásárlásakor a következő komplektációt kell kapnia: SOL-W-150 Napkollektoros vízmelegítő rendszer /150 liter (készlet) SOL-W-150 tartály SOL-W-150/SOL-W-300 kellékcsomag(vezérlő, tág. tartály, szelep, vezérlő) SOL-PA-20 szerelési készlet napkollektorhoz napkollektor folyadék 1 db 2 doboz 1 kanna SOL-W-300 Napkollektoros vízmelegítő rendszer /300 liter (készlet) SOL-W-300 tartály SOL-W-150/SOL-W-300 kellékcsomag (vezérlő, tág. tartály, szelep, vezérlő) SOL-PA-30 szerelési készlet napkollektorhoz napkollektor folyadék 1 db 3 doboz 1 kanna 5. oldal

7 A SOL-PA-20 és SOL-PA-30 kiegészítő napkollektorok vásárlásakor a következő komplektációt kell kapnia: SOL-PA-20 Napkollektor / 20 csöves (készlet) SOL-PA-20 szerelési készlet napkollektorhoz 2 doboz SOL-PA-30 Napkollektor / 30 csöves(készlet) SOL-PA-30 szerelési készlet napkollektorhoz 3 doboz TECHNIKAI ADATOK SOL-W-150 SOL-W-300 Használati melegvíz kapacitás 150 liter 300 liter 2-3 fő részére elegendő 4-5 fő részére elegendő Fűtési melegvíz kapacitás csak kisegítő funkció Várható élettartam 15 év Vákuumcsöves napelem SOL-PA-20 SOL-PA-30 Mérete 201 x 1680 x 189 mm 2010 x 3360 x 189 mm Súly (nettó) 73 kg 145 kg Felülete 3,4 m2 6,8 m2 Vákuumcsövek száma 20 db 30 db Maximális teljesítmény 1,75 kwatt/óra 3,60 kwatt/óra Melegvíz rendszer SOL-W-150 SOL-W-300 Mérete átmérő: 470 mm átmérő: 560 mm magasság: 1440 mm magasság: 1800 mm Súly (nettó) 47 kg 70 kg Térfogat 150 liter 300 liter Anyaga rozsdamentes acél/zománcozott Maximális nyomás 6,0 bar Keringető szivattyú WILO-RS15/6 Elektromos fűtőbetét 2,0 kwatt Feszültség 230 VAC/50Hz 6. oldal
