1 Új megközelítés a HBSz megfogalmazásában MESSER Hegesztés biztonsága szakmai nap November 28.

2 A hegesztő munkások utánpótlása és a munkabiztonság, munkaegészségügy összefüggése

3 A kezdet

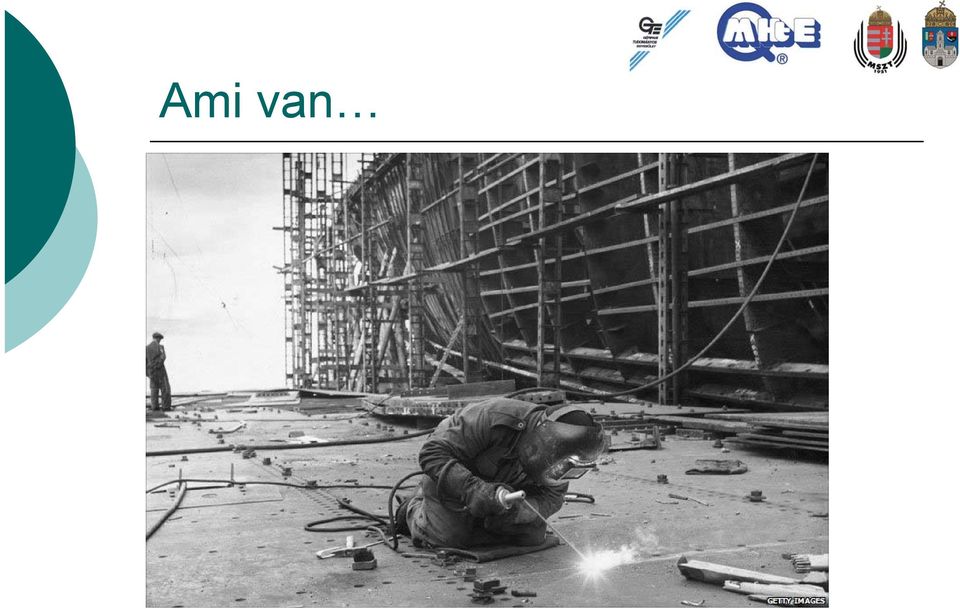

4 Ami van

5 Ami lehet..

6 És aminek lennie kéne vagy inkább

7 Hegesztőanyag felhasználás Magyarország (2008): Forrás: IIW White Paper 2012 MMA: MIG/MAG: Porbeles: Fedett ívű: Összesen kb.: 3,5 et, 9 et, 0,7 et, 0,5 et 13,700 et

8 Foglalkoztatott hegesztők Eljárás Hegesztőanyag, kg/év Munkaóra/év Fő MMA MIG/MAG töm MIG/MAG porb Összesen: Összesen mintegy ezer munkavállal llaló érintett

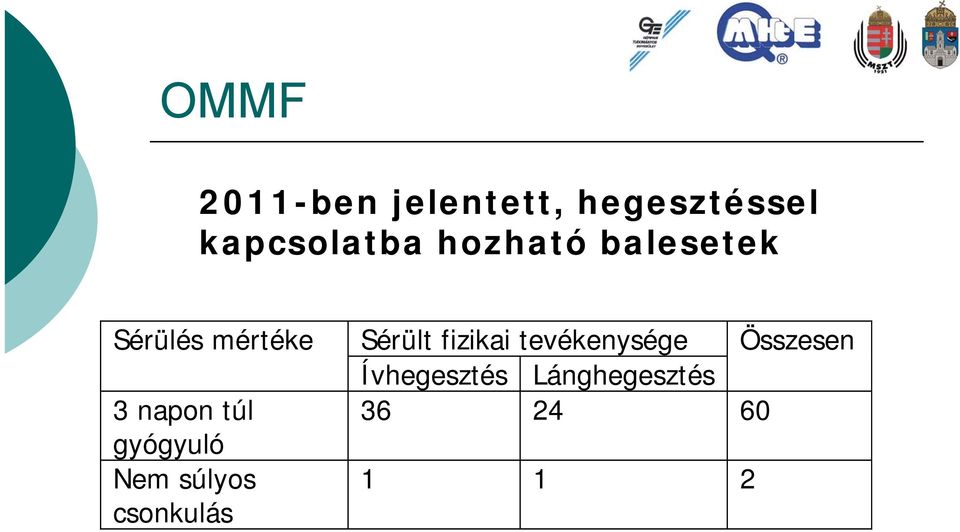

9 OMMF 2011-ben jelentett, hegesztéssel kapcsolatba hozható balesetek Sérülés mértéke 3 napon túl gyógyuló Nem súlyos csonkulás Sérült fizikai tevékenysége Összesen Ívhegesztés Lánghegesztés

10 Szakmai koordináció

11 Nemzetközi környezet IIW/IIS White Paper/2012

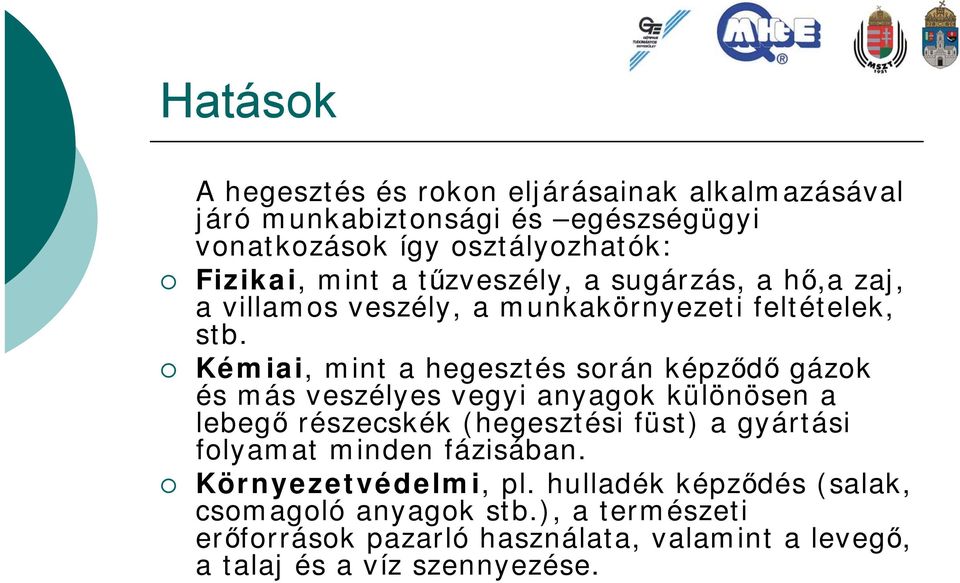

12 Hatások A hegesztés és rokon eljárásainak alkalmazásával járó munkabiztonsági és egészségügyi vonatkozások így osztályozhatók: Fizikai, mint a tűzveszély, a sugárzás, a hő,a zaj, a villamos veszély, a munkakörnyezeti feltételek, stb. Kémiai, mint a hegesztés során képződő gázok és más veszélyes vegyi anyagok különösen a lebegő részecskék (hegesztési füst) a gyártási folyamat minden fázisában. Környezetvédelmi, pl. hulladék képződés (salak, csomagoló anyagok stb.), a természeti erőforrások pazarló használata, valamint a levegő, a talaj és a víz szennyezése.

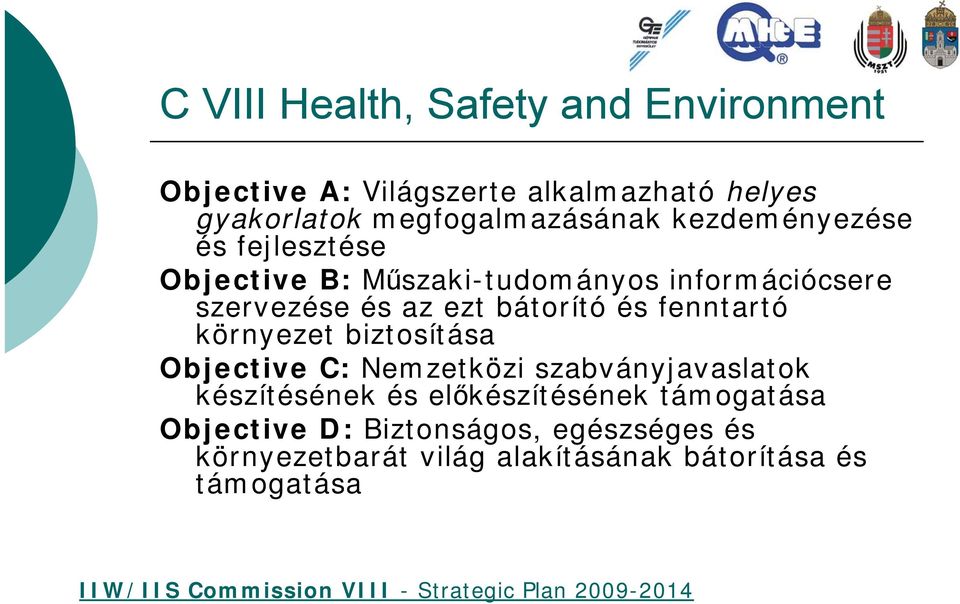

13 C VIII Health, Safety and Environment Objective A: Világszerte alkalmazható helyes gyakorlatok megfogalmazásának kezdeményezése és fejlesztése Objective B: Műszaki-tudományos információcsere szervezése és az ezt bátorító és fenntartó környezet biztosítása Objective C: Nemzetközi szabványjavaslatok készítésének és előkészítésének támogatása Objective D: Biztonságos, egészséges és környezetbarát világ alakításának bátorítása és támogatása IIW/IIS Commission VIII - Strategic Plan

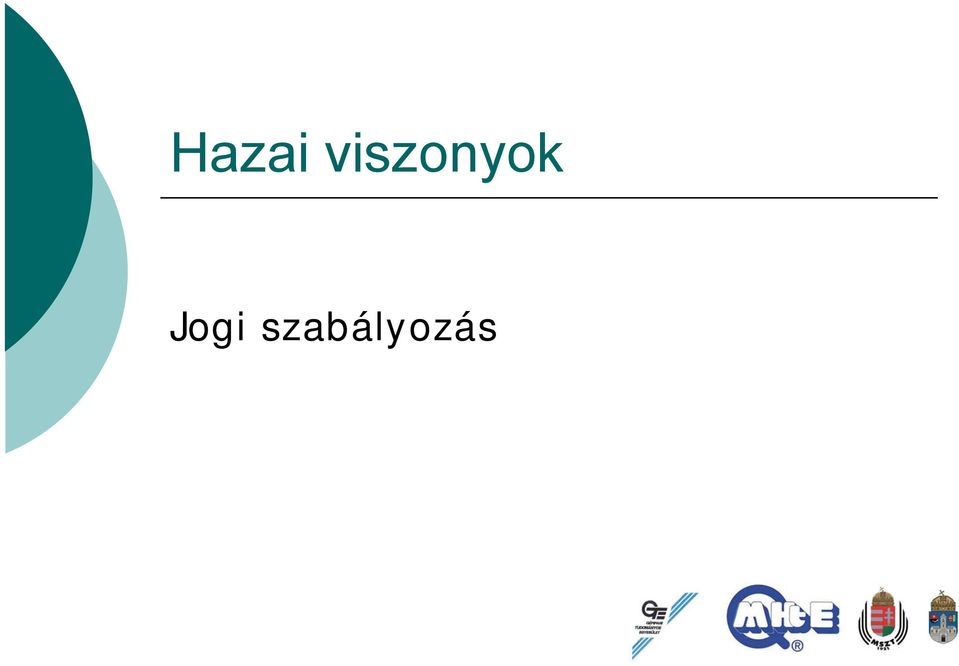

14 Hazai viszonyok Jogi szabályozás

15 Jogi szabályozás Általános követelmények évi XCIII. törvény a munkavédelemről 5/1993. (XII. 26.) MüM rendelet a munkavédelemről szóló évi XCIII. törvény egyes rendelkezéseinek végrehajtásáról Munkaeszközök 14/2004. (IV. 19.) FMM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről

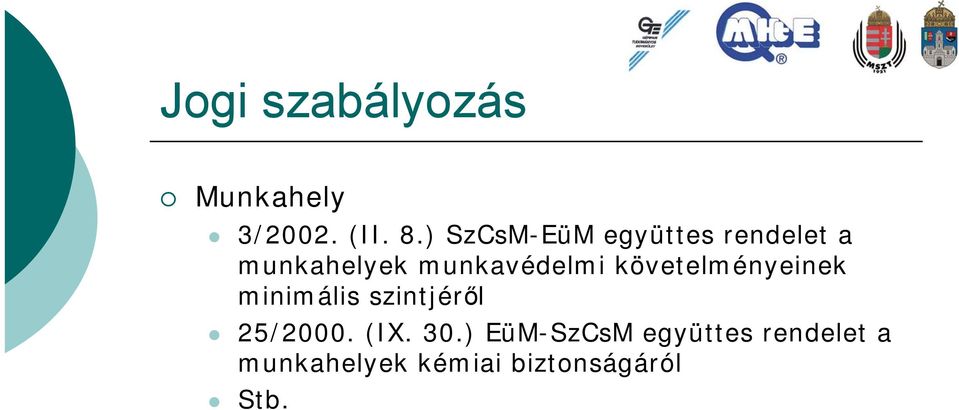

16 Jogi szabályozás Munkahely 3/2002. (II. 8.) SzCsM-EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről 25/2000. (IX. 30.) EüM-SzCsM együttes rendelet a munkahelyek kémiai biztonságáról Stb.

17 Jogi szabályozás Tűzvédelem 28/2011 (IX.6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 45/2011 (XII.7.) BM rendelet a tűzvédelmi szakvizsgára kötelezett foglalkozási ágakról, munkakörökről, a tűzvédelmi szakvizsgával összefüggő oktatásszervezésről és a tűzvédelmi szakvizsgarészletes szabályairól

18 Jogi szabályozás Mvt bekezdés Veszélyes: az a létesítmény, munkaeszköz, munkafolyamat, technológia, amelynél a munkavállalók egészsége, testi épsége megfelelő védelem hiányában súlyos károsító hatásnak lehet kitéve

19 Jogi szabályozás Az érvényes HBSz szemlélete a hatálya alá eső tevékenységeket általában minősíti veszélyesnek, ami: egyrészt egyes esetekben indokolatlan követelményeket, másrészt más jogszabályokkal redundáns vagy ellentmondó követelményeket indukál.

20 Az új megközelítés koncepciója Mikor veszélyes a hegesztés? Mely munkaeszközök veszélyesek?

21 Veszélyek azonosítása* H-No. Veszély Ártalom Anyagi kár H1 H2 H2.1 H2.2 H3 H4 Ergonómiai Por Por és füst Füst, gázok, gőzök és/vagy porok (robbanásveszélyes, gyúlékony, mérgező, fullasztó stb.) Fénysugárzás Forró (inkl. cseppfolyós) fém, fröcskölés és/vagy salak Izom- és csontbetegségek Törés Tüdőbetegség Szem irritáció Tüdőbetegség Mérgezés Szem irritáció Tüdőbetegség Mérgezés Égés és forrázás Szem irritácó Égési sérülés (leégés) Vakság Hegesztő szem Égési sérülés Szem sérülés Kormozódás Kormozódás Kormozódás Érzékeny alkatrészek törékenysége Tűz * IIW/IIS CVIII-2081r4-11

22 Veszélyek azonosítása* H-No. Veszély Ártalom Anyagi kár H5 H6 Forró felületek Villamos áram Égés Villamos égés Áramütés Izomgörcs Szív fibrilláció H6.1 Elektromágneses tér Interferencia szívritmusszabályzóban Hevítés és áram indukció a testben H7 Láng Égés Tűz H8 H9 Repülő részek Szikrák Pontszerű sérülés Szem sérülés Égés Szem sérülés H10 Zaj Hallás károsodás Tűz Nem hőálló anyagok olvadása, tapadása Áramcsúcsok villamos készülékekben Hálózat károsodása Interferencia elektronikus rendszerekben Tűz * IIW/IIS CVIII-2081r4-11

23 Veszélyek azonosítása* H-No. Veszély Ártalom Anyagi kár H11 H12 Éles élek Rezgés Vágott seb Foglalkozási ártalom Izombetegségek H13 Forgó részek Sebesülés Horzsolt sérülések H14 Veszélyes anyagok Mérgezés Vegyi égés Foglalkozási ártalom Fulladás H15 Elszabaduló tárgyak, Horzsolásos sérülés feloldódó feszültség Csonttörés Halláskárosodás Agyrázkódás H16 Mozgó gép Horzsolásos sérülés Végtag leszakadás Csonttörés Agyrászkódás H17 Nyomás alatti gáz Szemsérülés Fulladás Zúzódás * IIW/IIS CVIII-2081r4-11 Anyagfáradás Laza tárgyak elmozdulása Korrózió Szekezet összeomlása Robbanás

24 Veszélyek azonosítása* H-No. Veszély Ártalom Anyagi kár H18 H19 H20 H21 H22 Csúszás Radioaktív por Robbanásveszélyes atmoszféra Éghető anyagok Expozíció Agyrázkódás Csonttörés Zúzódás Rákkeltő Mérgezés Égés Halláskárosodás Fulladás Égés Mérgezés Fulladás Foglalkozási ártalmak Sokk Tűz Olvadás Szerkezeti kár Tűz Olvadás * IIW/IIS CVIII-2081r4-11

25 Kiegészítő követelmények A munkaeszközök és munkahelyek biztonságos, az egészséget nem veszélyeztető kialakításának feltételei: 1.) Gázhegesztés és rokon eljárások 2.) Villamos hegesztés 3.) Egyéni védőeszközök 4.) Légzésvédelem 5.) Fokozottan veszélyes környezet

26 Kiegészítő követelmények 1.) Éghetőgázt és/vagy oxigént használó tevékenység esetén alapvetően védekezés a robbanás- és tűzveszély ellen a gázellátó rendszer tömítettsége a külső légtér felé a veszélyes gázkoncentráció kialakulásának megakadályozására, veszélyes gázkeverék kialakulásának megakadályozása a gázellátó rendszeren belül, a veszélyes gázok ellenőrizetlen szabadba áramlása elleni védelem, a szállított gáz fajtájának és üzemi nyomásának megfelelő készülékek és vezetékek alkalmazása.

27 Kiegészítő követelmények 2.) Villamos készülékekkel végzett tevékenység esetén védettség közvetlen áramütéssel szemben (alapvédelem), védettség közvetett áramütéssel szemben (hibavédelem), az elektromágneses összeférhetőség (EMC) előírt szintjének teljesülése, védettség a mozgó alkatrészek veszélyeivel szemben.

28 Kiegészítő követelmények 3.) Hegesztéssel végzett tevékenységekhez használt egyéni védőeszközök: korlátok megfogalmazása a hegesztés technológiai sajátosságainak figyelembe vételével, kombinált egyéni védőeszközök kiválasztása.

29 Kiegészítő követelmények 4.) Légzésvédelem hegesztést és termikus vágást használó munkahelyeken: Általános (másodlagos) expozíció: az adott légtérben tartózkodók (köztük a hegesztést végzők) kitettsége, Specifikus (elsődleges) expozíció: a káros anyagot kibocsátó tevékenységet végző közvetlen kitettsége.

30 Kiegészítő követelmények 5.) Hegesztési tevékenység fokozottan veszélyes környezetben: munkavégzés szűk térben, tűz- és robbanásveszélyes környezetben végzett munka, veszélyes anyagot tartalmazó tartályban végzett munka, fokozottan áramütés veszélyes környezetben végzett munka, víz alatt végzett hegesztési és vágási munka, túlnyomásos térben végzett munka.

31 Az új HBSz A felépítés koncepciója

32 Előírás rendszer Jogszabály (HMBSz) A tevékenység vagy a munkaeszköz veszélyességéből eredő, az általános érvényű jogszabályokon felüli követelmények, feladatok és felelősségek Műszaki követelmények és vizsgálatok A jogszabályban megfogalmazott követelményeket kielégítő (műszaki) megoldások és azok megfelelőségének magítélésére szolgáló vizsgálatok megfogalmazása MSZ EN (ISO) szabványok MSZ E szabványok Helyes gyakorlat A jogszabályokban foglalt kötelezettségek és az érvényes szabványok alkalmazásával folytatott bevált gyakorlatok leírása

33 Új HBSz Hatály

34 Hatály A szabályzat hatálya azokra a gazdálkodó szervezetekre terjed ki, amelyek fémek hegesztését, vágását és ezek rokon eljárásait (a továbbiakban: hegesztést) éghetőgáz és oxigén, illetve levegő keverékének elégetésével (autogén lánggal), villamos ívvel, illetve plazmaívvel, valamint villamos ellenállás hővel [teljesítménykorlát?] létesített hőforrás segítségével, szervezett munkavégzés keretében végzik. A Szabályzat előírásait alkalmazni kell az egyéni és társas vállalkozások mellett kutatóhelyek hegesztő laboratóriumaiban, az oktatási intézmények hegesztő tanműhelyeiben, a hegesztő képző-, képesítő és minősítő bázisokon, valamint a hegesztést ismertető bemutatóknál is. Nem tartozik a Szabályzat hatálya alá víz alatt (pl. búvármerüléssel) végzett hegesztés és vágás.

35 Személyi feltételek

36 Személyi feltételek A HBSZ szempontjából az végezhet veszélyesnek minősülő, hegesztéssel járó tevékenységet, aki a fokozott veszélyek kezeléséhez szükséges ismereteket elsajátította. Tehát a tevékenység elvégzésére jogosító képzési formák mindegyikében, megfelelő tartalommal és terjedelemben kell szerepelnie a szükséges ismereteknek; fel kell tenni a kérdést: vajon megfelelőek-e a szakmai és vizsgakövetelmények?

37 Személyi feltételek Tűzvédelmi szakvizsga a tűzvédelmi szakvizsga megszerzéséhez szükséges oktatásban szerepelni kell minden, hegesztés veszélyeivel kapcsolatos tevékenységnek; hiányoznak pl. a gázellátó létesítmények kezelői számára szervezendő képzés szakmai és vizsgakövetelményei a BM Országos Katasztrófavédelmi Főigazgatóság tűzvédelmi szakvizsga törzsanyagából.

38 Személyi feltételek 1. Hegesztést önállóan végezhet, aki betöltötte a 18. életévét, a feladat elvégzésére a vonatkozó jogszabály* szerint előzetes és időszakos munkaköri foglalkozás egészségügyi, alkalmassági vizsgálat alapján alkalmas, vagy államilag elismert hegesztésre jogosító képesítéssel, vagy a rendelet hatálya alá tartozó eljárásra érvényes hegesztői tanúsítvánnyal (minősítéssel) rendelkezik, továbbá hegesztésre, valamint a gázellátó létesítmények kezelésére és karbantartására előírt tűzvédelmi szakvizsgával** rendelkezik. * Jelenleg: 33/1998 (IV.28) NM. rendelet ** Módosítandó az 45/2011. (XII. 7.) BM. rendelet

39 Személyi feltételek 2. Hegesztő szakmunkás tanulók, illetve különféle hegesztési eljárások gyakorlati oktatásán résztvevők csak az eljárásnak megfelelő államilag elismert képesítéssel rendelkező, az 1. szakasz követelményeinek megfelelő személy felügyelete mellett foglalkoztathatók. 3. Gázpalackok kezelésére jogosult az 1. szakasz követelményeinek megfelelő személy. Ennek hiányában a vonatkozó jogszabályok* követelményeinek kell megfelelni. *14/1998. (XI. 27.) GM rendelet (GBSz), és 11/2004 (II.19.) GKM (GMBSz)

40 Személyi feltételek 4. A Szabályzat hatálya alá tartozó hegesztési műveletet alkalmazó tevékenységek irányításával csak olyan személy bízható meg, aki az 1. pont követelményeinek megfelel.

41 Személyi feltételek 5. Hegesztett szerkezet gyártására tanúsított vállalkozásoknál a hegesztési felügyeletnek 1) (a hegesztési koordinációnak) ki kell terjednie a hegesztést alkalmazó munkahelyek kockázatértékelésére 2), amelyet munkavédelmi szaktevékenységre jogosult, biztonsági és egészségvédelmi hegesztési felelős 3) képesítéssel rendelkező személynek kell végeznie. 6. Hegesztési felügyelet 1) nélkül végzett hegesztési munkákat végző vállalkozások munkavédelmi szaktevékenységet igénylő feladatait, beleértve a kapcsolódó kockázatértékelését 2) olyan, munkavédelmi szaktevékenységre jogosult személynek kell ellátmia, aki rendelkezik biztonsági és egészségvédelmi hegesztési felelős 3) képesítéssel is. 1) MSZ EN ISO 14731:2007 2) Munkavédelmi törvény 3) L. hol?

42 Személyi feltételek 7. Az építési területeken, ahol hegesztést alkalmaznak, a biztonsági és egészségvédelmi koordinátornak 4) rendelkeznie kell biztonsági és egészségvédelmi hegesztési felelős 3) képesítéssel. 1) MSZ EN ISO 14731:2007 2) Munkavédelmi törvény 3) L. hol? 4) 4/2002 (II.20.) SzCsM-EüM rendelet

43 Munkaeszközök

44 Munkaeszközök Gázhegesztő berendezések készülékek megfelelősége: részben hatósági felügyelet alatt, de acetilén és oxigén esetében szabályozatlan; ellenőrző és időszakos ellenőrző felülvizsgálat : szabályozatlan; műszaki-biztonsági felülvizsgálat : részben és ellentmondásosan szabályozott.

45 Munkaeszközök Acetilént használó rendszer

46 Munkaeszközök Földgázt- és pébét használó rendszer felügyelete

47 Munkaeszközök (Új) HBSz Gázellátó létesítmények: gázellátó rendszerek gázpalackok (GBSz) (Új) HBSz Munkaeszközök: gázhegesztő felszerelés gázhegesztő berendezés

48 Munkaeszközök Gázhegesztés és rokon eljárásai: Készülékek megfelelőség tanúsításának szabályozása. Létesítés szabályai és megfelelőség igazolása. Felszerelések és berendezések ellenőrző és időszakos ellenőrző felülvizsgálatának minimális tartalmi követelményei és személyi feltételei. Műszaki-biztonsági felülvizsgálatok tartalmi követelményei és személyi feltételei.

49 Esettanulmány Acetilén elvétel fokozása

50 Kilépő oldalon kapcsolt palackok

51 Mi a baj ezzel? p 2 p 2 p 1 p 2 Ha p 1 < p 2, akkor az 1-es reduktor membránja zárva van, mert a közösítő vezetékben p 2 nyomás uralkodik! Következmény: csak a 2-es palackból van elvétel!

52 Miért nem ez?

53 Gázpalackok csatlakozása HBSz: A gázpalackok csatlakozását úgy kell kialakítani, hogy az ne tegye lehetővé olyan nyomáscsökkentő felszerelését, amely az adott gázfajtához vagy névleges palacknyomáshoz nem alkalmas. [MSZ 5992:1986 Ipari gázpalackszelepek kivezető csatlakozása]

54 Gázpalackok csatlakozása A gázpalackszelepek kivezető csatlakozásának fajtáját és méreteit a gáztöltettől függően egységes európai szabályozás hiányában a mindenkor érvényes nemzeti szabványok határozzák meg, amelyek közül a Messer Hungarogáztól kiszállított palackok esetében általában a DIN 477 német szabvány érvényesül, de az argon, oxigén és a legtöbb hegesztési védőgáz-keverék hazai töltésű palackjainak egy részénél a szelepcsatlakozás még a régi, de nem visszavont MSZ 5992 szerinti. [MESSER Hungarogáz Kft.: Ipari gázok tárolási és szállítási formái]

55 Gázpalackok csatlakoztatása [MESSER Hungarogáz Kft.: Ipari gázok tárolási és szállítási formái]

56 Gázpalackok csatlakozása MSZT MB 412 Autogéntechnikai Ab. javaslata 2002-ben: Régi Új Oxigén 21,8x1/14 G3/4 Nemes gázok G1/2 21,8x1/14 Nem éghető gázok G1/2 21,8x1/14 (Mert: a 21,8x1/14 és a G1/2 felcserélhető, ami veszélyhelyzetet teremt)

57 Munkaeszközök Villamos hegesztés Készülékek megfelelőség: CE megfelelőségi jelölés. Létesítés megfelelőség igazolása: adott esetben kivitelezői nyilatkozat. Felszerelések és berendezések ellenőrző és időszakos ellenőrző felülvizsgálatának minimális tartalmi követelményei és személyi feltételei. Műszaki-biztonsági felülvizsgálat tartalmi követelményei és személyi feltételei.

58 Munkaeszközök 22/2005 FMM HBSz (MSZ EN ) 14/2004 FMM (MSZE 1008)

59 Munkaeszközök 14/2004 FMM (MSZE 1008) (Időszakos) ellenőrző felülvizsgálat Érintésvédelmi felülvizsgálat 22/2005 FMM

60 Munkaeszközök Egyéni védőeszközök Megfelelőség igazolás: a vonatkozó jogszabályok szerint (CE-jelzés). Ellenőrző és időszakos ellenőrző felülvizsgálat: a vonatkozó jogszabályok szerint (l. pl. légzésvédelmi program MSZ EN 529)

61 Munkahely

62 Munkahelyi expozíció Fokozott expozíció Inhalábilis Mesterséges (optikai) sugárzás Ergonómiai

63 Inhalábilis expozíció Hegesztés és termálvágás emissziós értékei Hegesztőanyagok emissziós adatai MSZ EN ISO : Füst adatlap alkalmazása? Hegesztési füst határérték meghatározása? Egyes hegesztő eljárások emissziós adatai (pl. portöltéses huzal alkalmazása). Termálvágó eljárások emissziós adatai.

64 Inhalábilis expozíció A hegesztő inhalábilis expozíciója expozíció meghatározása az elsődleges expozíciónak kitett munkavállalók számára; kockázatértékelés alkalmazása az expozíció kézben tartása érdekében; helyes gyakorlat leírások KKV-k számára a költséges eljárások alkalmazása helyett.

65 Az expozíció meghatározása Kockázatértékelés (munkavédelmi szaktevékenység) Expozíció Mérése Becslése (+ monitorozás)

66 Az expozíció meghatározása Kockázati szintek meghatározása (javaslat)

67 Optikai sugárzás expozíció AZ EURÓPAI PARLAMENT ÉS A TANÁCS 2006/25/EK IRÁNYELVE (2006. április 5.) a munkavállalók fizikai tényezők hatásának való expozíciójára (mesterséges optikai sugárzás) vonatkozó egészségügyi és biztonsági minimumkövetelményekről 19. egyedi irányelv a 89/391/EGK irányelv 16. cikke (1) bekezdésének értelmében) Nem kötelező!

68 OMMF pályázatok Hegesztés munkavédelmével kapcsolatos szabványok kidolgozása (MSzT) Helyes gyakorlat kiadványok elkészítése (GTE)

69 MSZ E szabványok Munkaterv

70 Helyes gyakorlat Munkaterv

71 VÉGE Hegesztés Munkavédelme Szakbizottság
