1 BACHL hőszigetelő rendszerek a jobb életminőségért Karl Bachl GmbH & CO KG Röhrnbach Tel.: /809-0 Fax: / info@bachl.de Web:

2 Telephelyek, gyártóbázisok Székhely, PIR- és EPS-termelés: H-5091 Tószeg, Parkoló tér 21. Tel.: +36 (56) Fax: +36 (56) Web: Központ és EPS-gyártás: H-8184 Fűzfőgyártelep, Pf.60. Tel.: +36 (88) Fax: +36 (88) EPS-gyártás: H-4080 Hajdúnánás, Polgári út, Pf.177. Tel.: +36 (52) Fax: +36 (52) Észak-Dunántúl: Dél-Dunántúl: Budapest és környéke: Észak-Alföld: Dél-Alföld: Győr-Moson-Sopron, Komárom-Esztergom, Vas, Veszprém és Fejér megyék: +36 (30) Baranya, Somogy, Tolna, Zala megyék: +36 (30) Budapest és Pest megye: +36 (30) Borsod-Abaúj-Zemplén, Hajdú-Bihar, Heves, Szabolcs-Szatmár-Bereg és Nógrád megyék: +36 (30) Bács-Kiskun, Békés, Csongrád, Jász-Nagykun-Szolnok megyék: +36 (30) Projekt munkák országosan: +36 (30) Alkalmazástechnika: +36 (30) Logisztika: +36 (30) Ügyfélszolgálat: +36 (30)

3 Tartalomjegyzék Anyagválasztási segédlet... 6 BACHL Kft. hőszigetelési ajánlásai... 8 EPS EPS termékek műszaki adatok és alkalmazási előírások. 10 BACHL EPS BITU Lapostető elem konszignáció Lesjtésképző elemek BACHL Perimeter BACHL Perimeter DS BACHL EPS HL BACHL Nikecell EPS 80H BACHL Extrapor EPS BACHL Nikecell EPS SZP BACHL Extrapor 100 SZP EPS Standard lemezek BACHL Nikecell EPS BACHL Nikecell EPS BACHL Nikecell EPS BACHL Extrapor EPS BACHL Nikecell EPS BACHL Nikecell EPS BACHL Nikecell LH (T2, T4) BACHL Nikecell RS szőnyeg BACHL Nikecell RS szegélyelem BACHL EPS előhabosított gyöngy BACHL Nikecell íves homlokzati hőszig. elem...23 BACHL Nikecell oszlop hőszigetelő elem BACHL Nikecell boltív képző idom BACHL Nikecell boltív zsaluzó idom BACHL Nikecell bentmaradó zsaluzó elem BACHL Nikecell Geo-Blokk Speciális kapocs BACHL PU-Tec rendszercsavarok FSB BACHL PU-Tec rendszercsavarok DS BACHL PU-Tec VB BACHL Bitumenes tömítőszalag BACHL Páraáteresztő tömítőszalag BACHL Szegtömítő szalag BACHL Alumínium felületű butilszalag BACHL Rugalmas tömítőszalag BACHL tecta csavarszár-vezető BACHL PIR ALU BACHL PIR MV BACHL PIR LTL Elemkonszignáció BACHL PIR jégék BACHL PIR ALU BACHL PIR SP BACHL Kombitherm BACHL PIR VARIO Szerelőkocka PUR/PIR felhasználási területek XPS XPS műszaki adatok BACHL XPS itt lehet oldalszám változás! BACHL XPS BACHL XPS 300 SF BACHL XPS 300 G PERLIT Perlit műszaki adatok BACHL Perlit Estrich BACHL Perlit Estrich BACHL DS Perlit BACHL Perlit növényturbó PIR PIR műszaki adatok BACHL tecta-pur BACHL tecta-pur Polymer BACHL tecta-pur HD-plus BACHL tecta-pur db plus-ps BACHL tecta-pur db plus-mf BACHL tecta-pur FSB BACHL tecta-pur DS BACHL PIR Vario BACHL tecta-self PIR BACHL PU-Tec airfol BACHL PE ragasztótekercs BACHL PE kétoldalas ragasztótekercs BACHL fóliaragasztó BACHL PU-Tec rendszercsavarok FÓLIA BACHL PE építési fólia BACHL PE fólia B2 - kék Kiegészítő szolgáltatások Megrendelő lap Általános eladási és szállítási feltételek

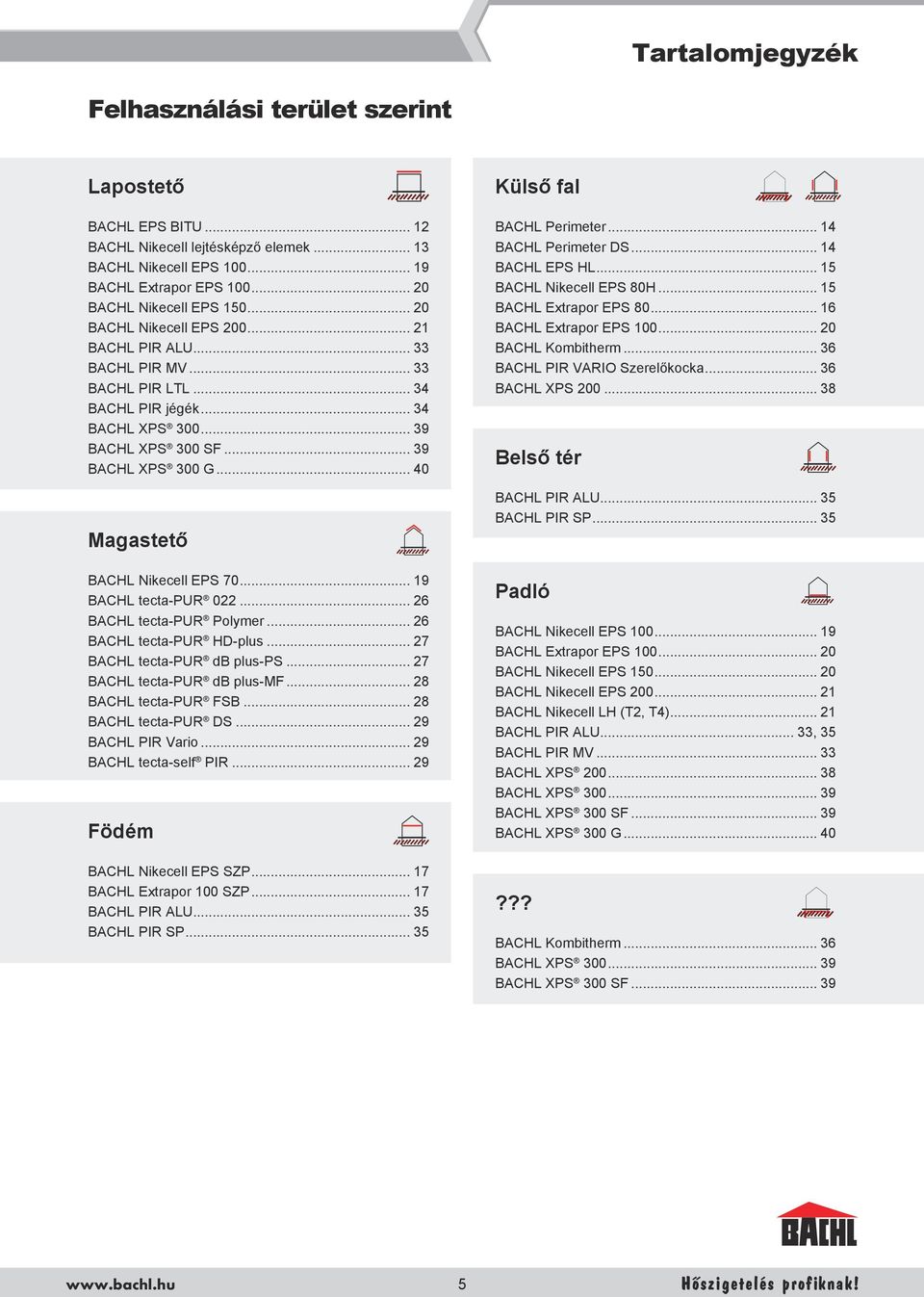

4 Tartalomjegyzék Felhasználási terület szerint Lapostető BACHL EPS BITU BACHL Nikecell lejtésképző elemek BACHL Nikecell EPS BACHL Extrapor EPS BACHL Nikecell EPS BACHL Nikecell EPS BACHL PIR ALU BACHL PIR MV BACHL PIR LTL BACHL PIR jégék BACHL XPS BACHL XPS 300 SF BACHL XPS 300 G Magastető BACHL Nikecell EPS BACHL tecta-pur BACHL tecta-pur Polymer BACHL tecta-pur HD-plus BACHL tecta-pur db plus-ps BACHL tecta-pur db plus-mf BACHL tecta-pur FSB BACHL tecta-pur DS BACHL PIR Vario BACHL tecta-self PIR Födém BACHL Nikecell EPS SZP BACHL Extrapor 100 SZP BACHL PIR ALU BACHL PIR SP Külső fal BACHL Perimeter BACHL Perimeter DS BACHL EPS HL BACHL Nikecell EPS 80H BACHL Extrapor EPS BACHL Extrapor EPS BACHL Kombitherm BACHL PIR VARIO Szerelőkocka BACHL XPS Belső tér BACHL PIR ALU BACHL PIR SP Padló BACHL Nikecell EPS BACHL Extrapor EPS BACHL Nikecell EPS BACHL Nikecell EPS BACHL Nikecell LH (T2, T4) BACHL PIR ALU... 33, 35 BACHL PIR MV BACHL XPS BACHL XPS BACHL XPS 300 SF BACHL XPS 300 G... 40??? BACHL Kombitherm BACHL XPS BACHL XPS 300 SF

5 Anyagválasztási segédlet Professzionális hőszigetelés a BACHL Kft.-től Padlásfödém: Szárazpadló BACHL Nikecell EPS SZP BACHL Extrapor EPS100 SZP Tetőtéri beépítés: BACHL tecta -PUR termékcsalád Emeletközi födém (lépéshangok szigetelése): BACHL Nikecell EPS LH Lapostető, teraszfödém: BACHL Nikecell EPS 100, 150, 200 BACHL XPS 300 BACHL PIR ALU BACHL PIR MV BACHL PIR / BACHL Nikecell EPS LTL Homlokzat: BACHL Nikecell EPS 80H BACHL Extrapor EPS 80, 100 Terepszint alatt: BACHL XPS 300 BACHL Perimeter Talajjal érintkező padló: BACHL Nikecell EPS 100, 150, 200 BACHL Extrapor EPS 100 BACHL XPS 300 BACHL PIR ALU Lábazat/Pincefal: BACHL Perimeter BACHL EPS HL BACHL XPS 300 G 6

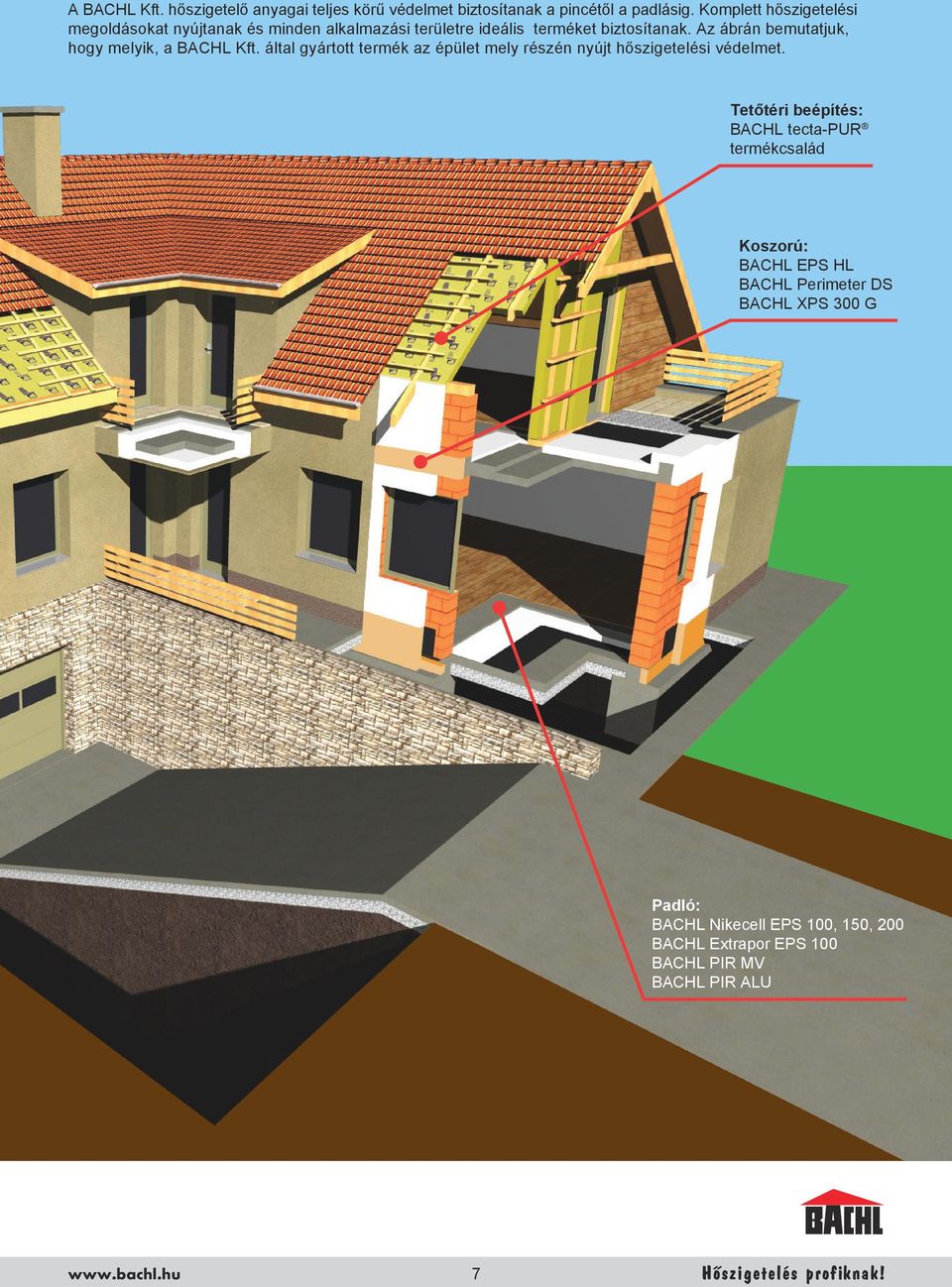

6 A BACHL Kft. hőszigetelő anyagai teljes körű védelmet biztosítanak a pincétől a padlásig. Komplett hőszigetelési megoldásokat nyújtanak és minden alkalmazási területre ideális terméket biztosítanak. Az ábrán bemutatjuk, hogy melyik, a BACHL Kft. által gyártott termék az épület mely részén nyújt hőszigetelési védelmet. Tetőtéri beépítés: BACHL tecta-pur termékcsalád Koszorú: BACHL EPS HL BACHL Perimeter DS BACHL XPS 300 G Padló: BACHL Nikecell EPS 100, 150, 200 BACHL Extrapor EPS 100 BACHL PIR MV BACHL PIR ALU 7

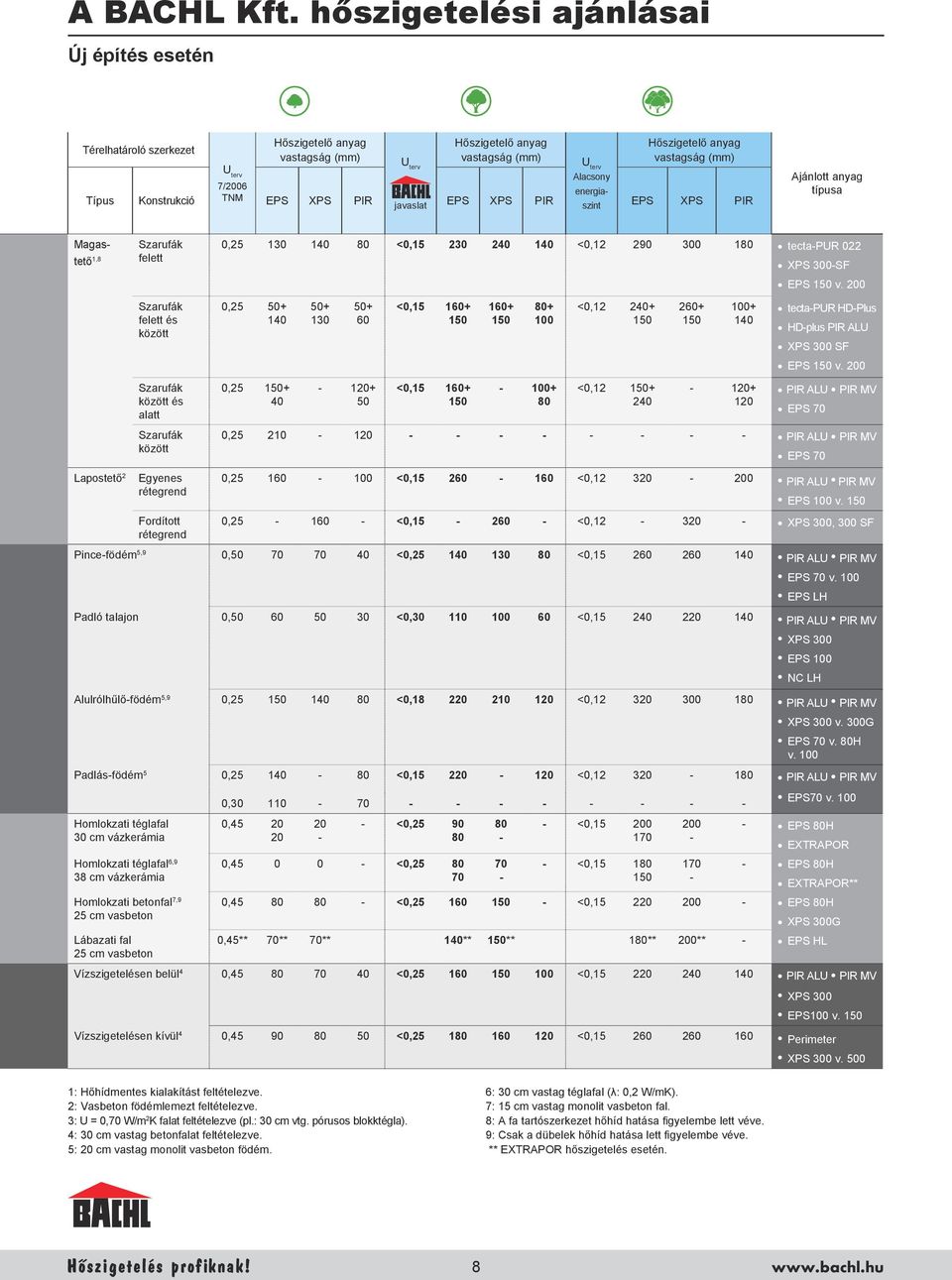

7 A BACHL Kft. hőszigetelési ajánlásai Új építés esetén Térelhatároló szerkezet Hőszigetelő anyag vastagság () U terv U terv 7/2006 energia- Típus Konstrukció TNM EPS XPS PIR EPS XPS PIR EPS XPS PIR javaslat Hőszigetelő anyag vastagság () U terv Alacsony szint Hőszigetelő anyag vastagság () Ajánlott anyag típusa Magastető 1,8 Lapostető 2 Szarufák felett Szarufák felett és között Szarufák között és alatt Szarufák között Egyenes rétegrend Fordított rétegrend 0, <0, <0, tecta-pur 022 XPS 300-SF EPS 150 v , , <0, <0, <0, <0, tecta-pur HD-Plus HD-plus PIR ALU XPS 300 SF EPS 150 v. 200 PIR ALU PIR MV EPS 70 0, PIR ALU PIR MV EPS 70 0, <0, <0, PIR ALU PIR MV EPS 100 v , <0, <0, XPS 300, 300 SF Pince-födém 5,9 0, <0, <0, PIR ALU PIR MV EPS 70 v. 100 EPS LH Padló talajon 0, <0, <0, PIR ALU PIR MV XPS 300 EPS 100 NC LH Alulrólhűlő-födém 5,9 0, <0, <0, PIR ALU PIR MV XPS 300 v. 300G EPS 70 v. 80H v. 100 Padlás-födém 5 0, <0, <0, PIR ALU PIR MV 0, EPS70 v. 100 Homlokzati téglafal 30 cm vázkerámia Homlokzati téglafal 6,9 38 cm vázkerámia Homlokzati betonfal 7,9 25 cm vasbeton Lábazati fal 25 cm vasbeton 0, <0, , <0, <0, <0, , <0, <0, ,45** 70** 70** 140** 150** 180** 200** EPS 80H - EXTRAPOR EPS 80H EXTRAPOR** EPS 80H XPS 300G EPS HL Vízszigetelésen belül 4 0, <0, <0, PIR ALU PIR MV XPS 300 EPS100 v. 150 Vízszigetelésen kívül 4 0, <0, <0, Perimeter XPS 300 v : Hőhídmentes kialakítást feltételezve. 2: Vasbeton födémlemezt feltételezve. 3: U = 0,70 W/m 2 K falat feltételezve (pl.: 30 cm vtg. pórusos blokktégla). 4: 30 cm vastag betonfalat feltételezve. 5: 20 cm vastag monolit vasbeton födém. 6: 30 cm vastag téglafal (λ: 0,2 W/mK). 7: 15 cm vastag monolit vasbeton fal. 8: A fa tartószerkezet hőhíd hatása figyelembe lett véve. 9: Csak a dübelek hőhíd hatása lett figyelembe véve. ** EXTRAPOR hőszigetelés esetén. 8

8 A BACHL Kft. hőszigetelési ajánlásai Épületfelújítás meglévő, esetleg már hőszigetelt szerkezetek esetén Típus Meglévő szerkezet Konstrukciója (meglévő+) kiegészítő Hőszigetelő anyag vastagság () U terv Hőszigetelő anyag vastagság () Hőszigetelő anyag vastagság () U U terv terv Alacsony 7/2006 energia- TNM U javaslat szint meglévő EPS XPS PIR EPS XPS PIR EPS XPS PIR Ajánlott anyag típusa Magastető 1,8 (szarufák között+) Szarufák felett 0,40* 0,25 (120+) 70 (120+) 70 (120+) 50 0,15 (120+) 140 (120+) 150 (120+) 100 0,12 (120+) 210 (120+) 220 (120+) 140 tecta-pur HD-plus XPS 300-SF EPS 150 v. 200 (Szarufák között+) Szarufák alatt 0,40* 0,25 (120+) 70 (120+) 70 (120+) 40 0,15 (120+) 180 (120+) 150 (120+) 100 0,12 (120+) 250 (120+) 240 (120+) 140 PIR ALU v. PIR MV XPS 300 v. 300.SF EPS 70 Lapostető 2 Egyenes rétegrend 0,40* 0,25 (90+) 70 - (60+) 40 0,15 (90+) (60+) 100 0,12 (90+) (60+) 140 PIR ALU v. PIR MV XPS 300 v. 300.SF EPS 70 Fordított rétegrend 0,40* 0,25 - (80+) 80-0,20 - (80+) 180-0,12 - (80+) XPS 300 Duo tető 0,40* 0,25 - (80+) 80-0,20 - (80+) 180-0,12 - (80+) XPS 300 Pince-födém 5,9 2,00* 0, , , PIR ALU v. PIR MV XPS 300G EPS 70 v. 100 v. LH Padló talajon 1,40* 0, , , PIR ALU v. PIR MV EPS 100 v. LH Alulrólhűlő-födém 5,9 0,40* 0,25 (90+) 60 (80+) 60 (60+) 40 0,18 (90+) 130 (80+) 130 (60+) 60 0,12 (90+) 230 (80+) 220 (60+) 120 PIR ALU v. PIR MV XPS 300G EPS70 v. 80H Padlás-födém 5 2,00* 0, , , ,00* 0, PIR ALU v. PIR MV EPS70 Homlokzati hőszigetelő rendszer (B30, ikersejt tégla) 1,35* 0, , , EPS 80H EXTRAPOR** Homlokzati fal 9 (HB38) 0,77* 0, , , EPS 80H EXTRAPOR** Vízszigetelésen belül 2,50* 0, , , PIR ALU v. PIR MV XPS 300 EPS 100 v. 150 Vízszigetelésen kívül 2,50* 0, , , Perimeter XPS 300 v. 500 *: 1991 év után létesült lakóépületeket feltételezve. Jelmagyarázat A 7/2006 TNM rendelet szerinti minimum követelmény nek megfelelő. A BACHL Kft. ajánlása a környezettudatos hőszigetelésért. Alacsony energiaszintű épületekhez, passzívházakhoz. 9

9 EPS hőszigetelő anyagok Az EPS termékek műszaki jellemzőinek követelményértékei EPS Megnevezés EPS 30 EPS 70 EPS 100* EPS 150 EPS 200 EPS 80 H** Hővezetési tényező λ D (közölt) W/mK 0,048 0,040 0,038 0,035 0,035 0,039 tűrés Ti T1 ±2 T1 ±2 T1 ±2 T1 ±2 T1 ±2 T2 ±1 Hosszúság tűrés Li, % szélesség < 500 hosszúság > 500 L1 ±3 ±0,6% L1 ±3 ±0,6% L1 ±3 ±0,6% L1 ±3 ±0,6% L1 ±3 ±0,6% L2 ±2 ±2 Szélesség tűrés Wi, % szélesség < 500 hosszúság > 500 W1 ±3 ±0,6% W1 ±3 ±0,6% W1 ±3 ±0,6% W1 ±3 ±0,6% W1 ±3 ±0,6% W2 ±2 ±2 Derékszögűség tűrés Si /m S1 ±5 S1 ±5 S1 ±5 S1 ±5 S1 ±5 S2 ±2 Síkbeliség tűrés Pi /m P4 ±5 P4 ±5 P4 ±5 P4 ±5 P4 ±5 P4 ±5 Nyomófeszültség (10%-os össze nyomódásnál) CS(10)i kpa CS(10)30 30 CS(10)70 70 CS(10) CS(10) CS(10) CS(10)80 80 Méretállandóság adott hő- és nedvességtartalom esetén DS(TH)i DS(70,-)3 ±3 DS(70,-)3 ±3 DS(70,-)3 ±3 Hajlítószilárdság BSi kpa BS 50 BS 115 BS 150 BS 200 BS 250 BS 125 Méretállandóság normál laboratóriumi körülmények között DS(N)i % DS(N)5 ±0,5% DS(N)5 ±0,5% DS(N)5 ±0,5% DS(N)5 ±0,5% DS(N)5 ±0,5% DS(N)2 ±0,2% Alakváltozás adott nyomáson és hőmérsékleten DLT(i) % DLT(1)5 5 DLT(2)5 5 DLT(2)5 5 A felületre merőleges irányúhúzószilárdság TRi kpa TR Páradiffúziós ellenállási szám Tűzvédelmi osztály E E E E E E A táblázatban szereplő termékek alkalmazási előírásait az MSZ 7573 szabvány tartalmazza *BACHL Extrapor EPS 100 **BACHL Extrapor EPS 80. Az EPS termékek MSZ 7573:2002 szabvány szerinti színjelölése ill. az MSZ szerinti jelölése Típus Színjelölés Szabványos jelölés EPS 30 1 kék sáv TL-L1-W1-S1-P4-CS(10)30-DS(70,-)3-BS50-DS(N)5 EPS 70 2 kék sáv TL-L1-W1-S1-P4-CS(10)70-DS(70,-)3-BS115-DS(N)5 EPS sárga sáv TL-L1-W1-S1-P4-CS(10)100-BS150-DS(N)5-DLT(1)5 EPS fekete sáv TL-L1-W1-S1-P4-CS(10)150-BS200-DS(N)5-DLT(2)5 EPS fekete sáv TL-L1-W1-S1-P4-CS(10)200-BS250-DS(N)5-DLT(2)5 EPS 80H 1 piros sáv T2-L2-W2-S2-P4-CS(10)80-DS(70,-)3-BS125-DS(N)2-TR150 10

10 EPS hőszigetelő anyagok MAGYAR SZABVÁNY SZERINT Alkalmazási előírások MSZ EN 7573 EPS 30 EPS 70 EPS 80* EPS 100** EPS 150 EPS 200 Színjelölés: 1 kék sáv Színjelölés: 2 kék sáv Színjelölés: 1 piros sáv Színjelölés: 1 sárga sáv Színjelölés: 1 fekete sáv Színjelölés: 2 fekete sáv Épületdilatációban Elemes homlokzatburkolat mögött, átszellőztetett légréssel Elemes homlokzat burkolat mögött kérgesítve, átszellőztetett légréssel Talajjal érintkező épületszerkezetekben, vízszigeteléssel védetten, normál terhelhetőséggel Talajjal érintkező épületszerkezetekben, vízszigeteléssel védetten, nagy terhelhetőséggel Homlokzati bevonatrendszerben, lábazati felületen Könnyűszerkezetes külső falban Bennmaradó zsaluzatként koszorúban, áthidalóban, pilléreken, vakolat alatt Homlokzati bevonatrendszerben Felfelé hűlő födém, belső térben, nagytáblás burkolat alatt Talajon fekvő padlóban, lefelé hűlő födémen, beton, vasbeton aljzat alatt, nagy terhelhetőséggel (belső) Talajjal érintkező épület-szerkezetekben, vízszigeteléssel nem védetten Belső válaszfalban Kétrétegű falazatban, átszellőztetett légréssel Bevonatrendszerben kérgesítve (belső) Felfelé hűlő födémen, belső térben, esztrich, aljzatbeton alatt, normál terhelhetőséggel Teherhordó szerkezet felett, tetőfedéssel védetten Talajon fekvő padlóban, talajnedvesség elleni szigeteléssel nem védetten, igen nagy terhelhetõséggel Vázszerkezetben, szerelt burkolat alatt Kétrétegű falazatban, átszellőztetett légrés nélkül Lefelé hűlő födém alsó síkján, homlokzati bevonat rendszerben Talajon fekvő padlóban, lefelé hűlő födémen, esztrich, aljzatbeton alatt, normál terhelhetőséggel Egyenes rétegrendű, egyhéjú, járható melegtetőben, extenzív és intenzív zöldtetőben Talajon fekvő padlóban, le felé hűlő födémen, vasbeton aljzat alatt, igen nagy terhelhetőséggel (belső) Lefelé hűlő födém alsó síkján, belső térben, burkolattal védetten Előre gyártott homlokzati szendvicspanelben Egyenes rétegrendű, egyhéjú, nem járható melegtetőben, extenzív zöldtetőben Egyenes rétegrendű, egyhéjú, parkolótetőben, intenzív zöldtetőben Felfelé hűlő födém, belső térben, párnafák között, burkolattal védetten Nagytáblás, ragasztott burkolat alatt (belső) Könnyűszerkezetes födémben, burkolattal védetten Lefelé hűlő födém alsó síkján, belső térben, burkolat nélkül Felfelé hűlő födém alsó síkján, vázszerkezetben, burkolattal védetten Lefelé hűlő vasbetonfödém alsó síkján, bennmaradó zsaluzatként Szarufák között, belső burkolattal védetten Teherhordó szerkezet alatt, belső burkolattal védetten Kéthéjú hidegtetőben, átszellőztetett légtérrel *BACHL Extrapor EPS 80 **BACHL Extrapor EPS 100 EPS 11

11 EPS - lapostető BACHL EPS BITU EPS Lapostetők hő- és csapadékvíz elleni szigetelésére kifejlesztett, átlapolható bitumenes csupaszlemezzel (V100R) kasírozott expandált polisztirol keményhab tábla. Hővezetési tényező: λ = 0,038 W/mK; Nyomószilárdság 100 kpa (EPS 100) λ = 0,035 W/mK; Nyomószilárdság 150 kpa (EPS 150) λ = 0,035 W/mK; Nyomószilárdság 200 kpa (EPS 200) Egyenes rétegrendű lapostetők hőszigetelése és a csapadékvíz elleni szigetelés első rétege egy munkafázisban oldható meg. Egyszerű szállíthatóság (összehajtható kivitel) Új és régi épületek tetőszigeteléséhez egyaránt ajánlott A hőszigetelő réteg védelme biztosított Hővezetési ellenállás R D (m 2 K/W) Élképzés EPS 100 EPS 150/ x 1000 Lépcsős 50 1,316 1, ,579 1, ,105 2, ,632 2, ,158 3, ,684 4, ,211 4,571 EGYEDI ÁRKÉPZÉS Egyedi megrendelésre speciális műszaki igényt (magasabb nyomószilárdság, különleges kasírozás) kielégítő termékek is rendelhetőek. Lapostető elem konszignáció A megrendelő által biztosított tervek alapján a BACHL Kft. elkészíti a tető lejtésképzésére vonatkozó elemkiosztási vázrajzot, valamint az egyes elemek beazonosító adatait-, méreteit- és mennyiségét tartalmazó elemkonszignációt. EGYEDI ÁRKÉPZÉS PIR fektetés EPS fektetés 12

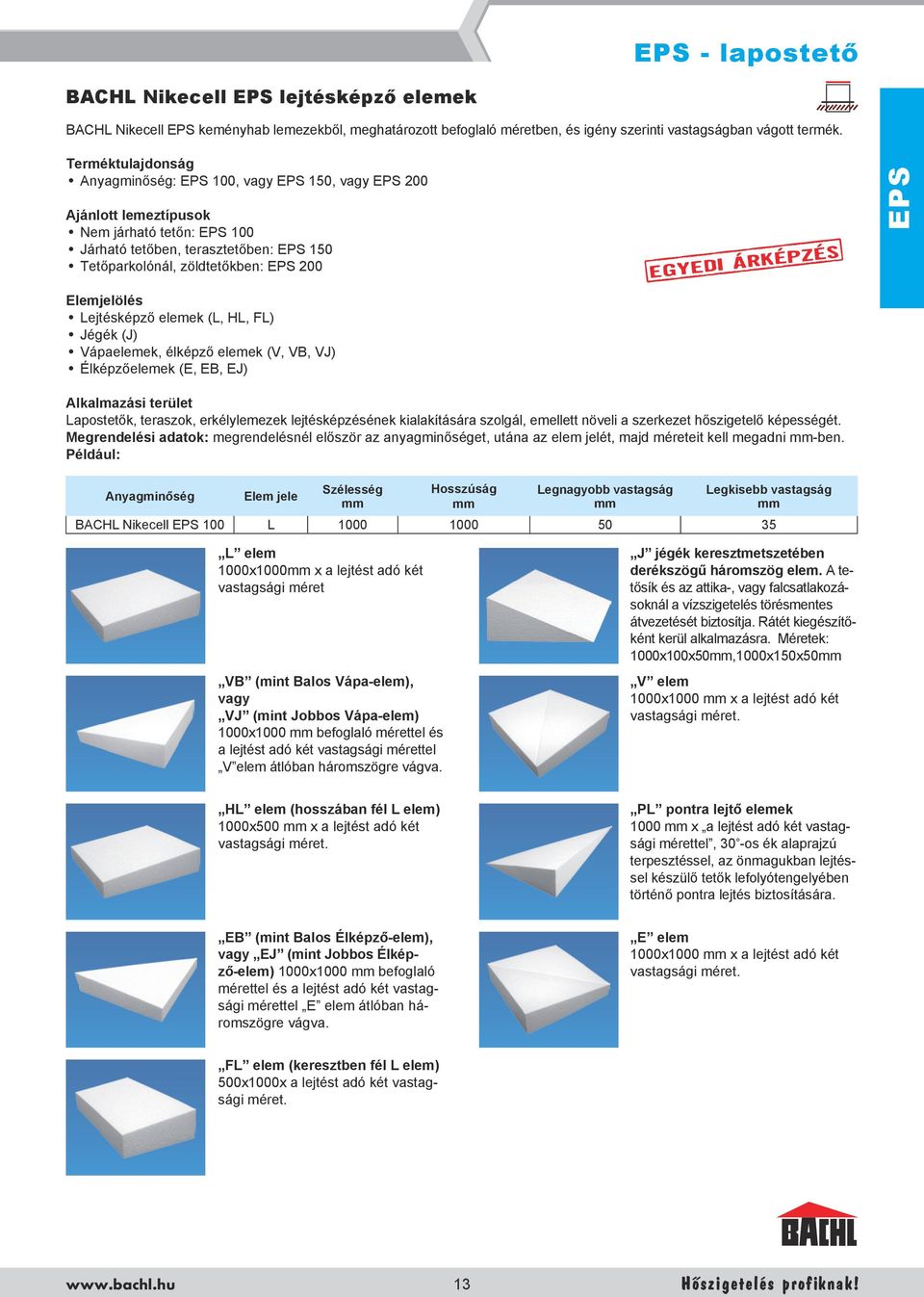

12 EPS - lapostető Bachl Nikecell EPS lejtésképző elemek BACHL Nikecell EPS keményhab lemezekből, meghatározott befoglaló méretben, és igény szerinti vastagságban vágott termék. Terméktulajdonság Anyagminőség: EPS 100, vagy EPS 150, vagy EPS 200 Ajánlott lemeztípusok Nem járható tetőn: EPS 100 Járható tetőben, terasztetőben: EPS 150 Tetőparkolónál, zöldtetőkben: EPS 200 Elemjelölés Lejtésképző elemek (L, HL, FL) Jégék (J) Vápaelemek, élképző elemek (V, VB, VJ) Élképzőelemek (E, EB, EJ) EGYEDI ÁRKÉPZÉS EPS Alkalmazási terület Lapostetők, teraszok, erkélylemezek lejtésképzésének kialakítására szolgál, emellett növeli a szerkezet hőszigetelő képességét. Megrendelési adatok: megrendelésnél először az anyagminőséget, utána az elem jelét, majd méreteit kell megadni -ben. Például: Anyagminőség Elem jele Szélesség Hosszúság Legnagyobb vastagság Legkisebb vastagság BACHL Nikecell EPS 100 L L elem 1000x1000 x a lejtést adó két vastagsági méret VB (mint Balos Vápa-elem), vagy VJ (mint Jobbos Vápa-elem) 1000x1000 befoglaló mérettel és a lejtést adó két vastagsági mérettel V elem átlóban háromszögre vágva. J jégék keresztmetszetében derék szögű háromszög elem. A tetősík és az attika-, vagy falcsatlakozásoknál a vízszigetelés törésmentes átvezetését biztosítja. Rátét kiegészítőként kerül alkalmazásra. Méretek: 1000x100x50,1000x150x50 V elem 1000x1000 x a lejtést adó két vastagsági méret. HL elem (hosszában fél L elem) 1000x500 x a lejtést adó két vastagsági méret. PL pontra lejtő elemek 1000 x a lejtést adó két vastagsági mérettel, 30 -os ék alaprajzú terpesztéssel, az önmagukban lejtéssel készülő tetők lefolyótengelyében történő pontra lejtés biztosítására. EB (mint Balos Élképző-elem), vagy EJ (mint Jobbos Élképző-elem) 1000x1000 befoglaló mérettel és a lejtést adó két vastagsági mérettel E elem átlóban háromszögre vágva. E elem 1000x1000 x a lejtést adó két vastagsági méret. FL elem (keresztben fél L elem) 500x1000x a lejtést adó két vastagsági méret. 13

13 EPS - külső fal Bachl Perimeter EPS Talajjal érintkező pincefalak hőszigetelésére kifejlesztett formahabosított expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,035 W/mK Nyomószilárdság: 200 kpa Hőszigetelő és vízszigetelést védő funkciót ellátó termék Lépcsős élképzésének köszönhetően az illeszkedés hézagmentes, mely hőhídmentes megoldást eredményez T3 föld alatt 3 m-ig, T6 föld alatt 6 m-ig engedélyezett a beépítése 1265 x 615 (1250 x 600) Élképzés Lépcsős m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] T3 40 7,78 1, ,22 1, ,45 1, ,67 2, ,89 2, ,11 2, ,33 3, ,33 4, ,33 4, ,56 5, ,56 5, T6 BACHL Perimeter DS Földdel érintkező pincefal és lábazat hőszigetelésére kifejlesztett formahabosított expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,035 W/mK Nyomószilárdság: 200 kpa Lépcsős élképzésének köszönhetően az illeszkedés hézagmentes, mely hőhídmentes megoldást eredményez A talajban lévő nedvesség elvezetése speciális kiképzésű csatornákkal 3 méteres mélységig engedélyezett a beépítése Élképzés m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] 1265 x 615 (1250 x 600) Lépcsős 40 7,78 1, ,22 1, ,45 1, ,67 2, ,89 2, ,11 2, ,33 3, ,33 4, ,33 4, ,56 5, ,56 5,

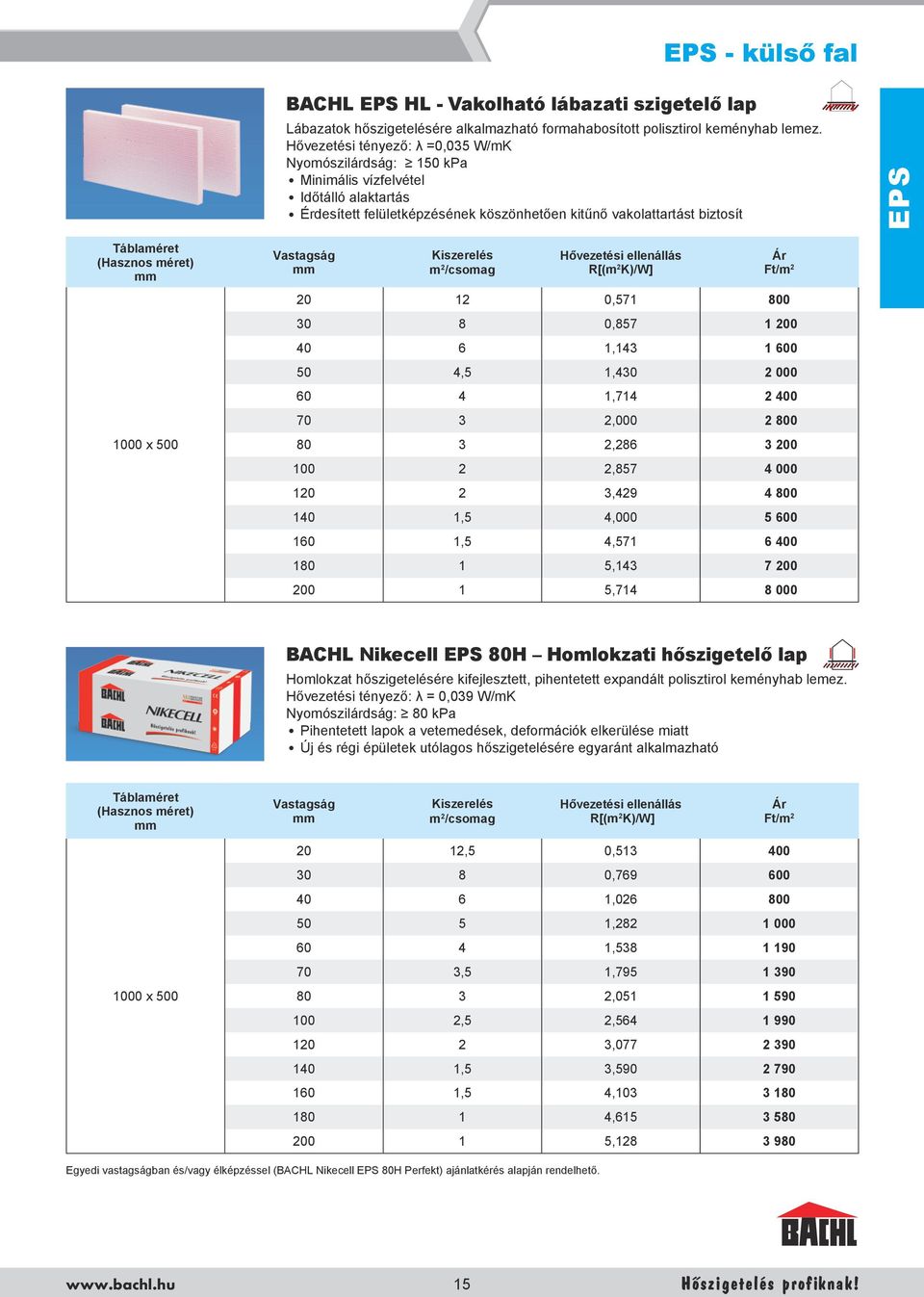

14 EPS - külső fal BACHL EPS HL - Vakolható lábazati szigetelő lap Lábazatok hőszigetelésére alkalmazható formahabosított polisztirol keményhab lemez. Hővezetési tényező: λ =0,035 W/mK Nyomószilárdság: 150 kpa Minimális vízfelvétel Időtálló alaktartás Érdesített felületképzésének köszönhetően kitűnő vakolattartást biztosít EPS 1000 x 500 m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] , , , ,5 1, , , , , , ,5 4, ,5 4, , , BACHL Nikecell EPS 80H Homlokzati hőszigetelő lap Homlokzat hőszigetelésére kifejlesztett, pihentetett expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,039 W/mK Nyomószilárdság: 80 kpa Pihentetett lapok a vetemedések, deformációk elkerülése miatt Új és régi épületek utólagos hőszigetelésére egyaránt alkalmazható m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] 1000 x ,5 0, , , , , ,5 1, , ,5 2, , ,5 3, ,5 4, , , Egyedi vastagságban és/vagy élképzéssel (BACHL Nikecell EPS 80H Perfekt) ajánlatkérés alapján rendelhető. 15

15 EPS - külső fal BACHL Extrapor EPS 80 EPS Grafit adalékkal dúsított (szürke színű), pihentetett, fokozott hőszigetelést biztosító expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,032 W/mK Nyomószilárdság: 80 kpa Fokozott hőszigetelés Új és régi épületek utólagos hőszigetelésére egyaránt alkalmazható m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] , , ,5 1, , , x , , , ,5 4, ,5 5, , , Jegyzetek 16

16 EPS - belső tér Bachl Nikecell EPS SZP - Szárazpadló szigetelő lap Régi és új épületek, kisebb terhelésnek kitett padlásfödémek (tetőterek, tárolók) hőszigetelésére kifejlesztett faforgácslappal borított expandált polisztirol keményhab tábla. Hővezetési tényező: λ = 0,040 W/mK; Nyomószilárdság: 70 kpa (EPS 70) Hővezetési tényező: λ = 0,038 W/mK; Nyomószilárdság: 100 kpa (EPS 100) 10 -es forgácslappal kombinált hőszigetelő tábla Gyors és egyszerű kivitelezés Eltoltan ragasztott, lépcsős EPS Hővezetési ellenállás R[(m 2 K)/W] EPS 70 EPS 100 EPS 70 EPS (100+10) 2,577 2, (120+10) 3,077 3, (140+10) 3,577 3, (160+10) 4,077 4, (180+10) 4,577 4, (200+10) 5,077 5, Egyedi igény esetén BACHL EPS 150-es minőségű, 0,035W/mK hővezetési tényezőjű, 150 kpa nyomószilárdságú polisztirollal és hornyolt faforgácslappal ellátott táblák is rendelhetők. BACHL Extrapor 100 SZP Régi és új épületek, kisebb terhelésnek kitett padlásfödémek (tetőterek, tárolók) hőszigetelésére kifejlesztett faforgácslappal borított, fokozott hőszigetelést biztosító grafitadalékkal dúsított expandált polisztirol keményhab tábla. Hővezetési tényező: λ = 0,031 W/mK Nyomószilárdság: 100 kpa 10 -es forgácslappal kombinált hőszigetelő tábla Gyors és egyszerű kivitelezés Eltoltan ragasztott, lépcsős Hővezetési ellenállás R[(m 2 K)/W] 110 (100+10) 2, (120+10) 3, x (140+10) 3, (160+10) 4, (180+10) 4, (200+10) 5,

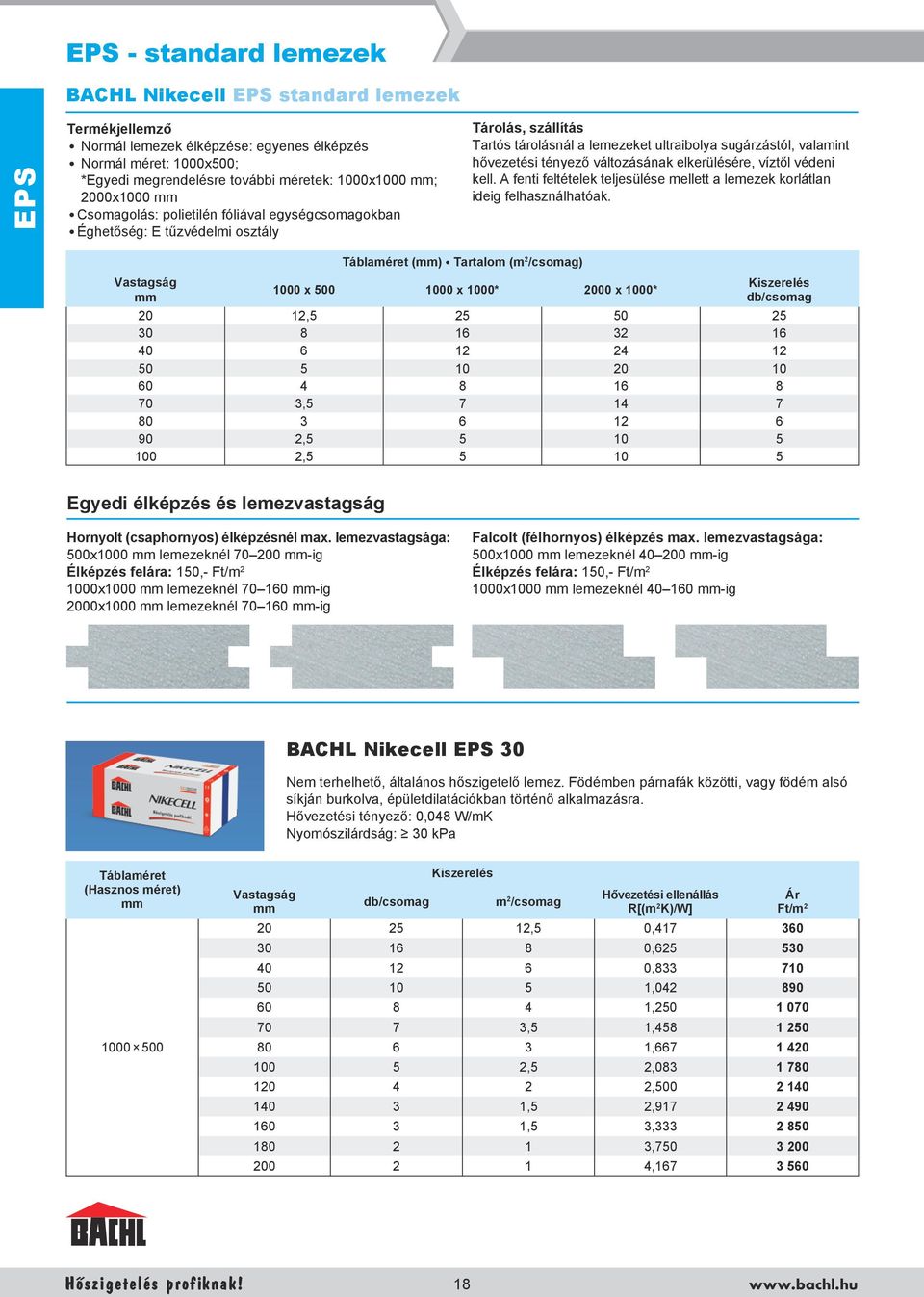

17 EPS - standard lemezek BACHL Nikecell EPS standard lemezek EPS Termékjellemző Normál lemezek élképzése: egyenes élképzés Normál méret: 1000x500; *Egyedi megrendelésre további méretek: 1000x1000 ; 2000x1000 Csomagolás: polietilén fóliával egységcsomagokban Éghetőség: E tűzvédelmi osztály Tárolás, szállítás Tartós tárolásnál a lemezeket ultraibolya sugárzástól, valamint hővezetési tényező változásának elkerülésére, víztől védeni kell. A fenti feltételek teljesülése mellett a lemezek korlátlan ideig felhasználhatóak. () Tartalom (m 2 /csomag) 1000 x x 1000* 2000 x 1000* db/csomag 20 12, , , , Egyedi élképzés és lemezvastagság Hornyolt (csaphornyos) élképzésnél max. lemezvastagsága: 500x1000 lemezeknél ig Élképzés felára: 150,- 1000x1000 lemezeknél ig 2000x1000 lemezeknél ig Falcolt (félhornyos) élképzés max. lemezvastagsága: 500x1000 lemezeknél ig Élképzés felára: 150,- 1000x1000 lemezeknél ig Bachl Nikecell EPS 30 Nem terhelhető, általános hőszigetelő lemez. Födémben párnafák közötti, vagy födém alsó síkján burkolva, épületdilatációkban történő alkalmazásra. Hővezetési tényező: 0,048 W/mK Nyomószilárdság: 30 kpa db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,5 0, , , , , ,5 1, , ,5 2, , ,5 2, ,5 3, , ,

18 EPS - standard lemezek Bachl Nikecell EPS 70 Kissé terhelhető hőszigetelő lemez. Kéthéjú hidegtetőben átszellőztetett légréteggel, magastetőkben szarufák között burkolattal védve, bennmaradó zsaluzatként, kétrétegű falazatban történő alkalmazásra. Hővezetési tényező: 0,040 W/mK Nyomószilárdság: 70 kpa EPS db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,5 0, , , , , ,5 1, , ,5 2, , ,5 3, ,5 4, , , Bachl Nikecell EPS 100 Lépésálló, terhelhető hőszigetelő lemez. Vízszigeteléssel védetten talajjal érintkező helyeken, födémekben, padlókban normál terhelhetőséggel, egyenes rétegrendű nem járható lapostetőkben történő alkalmazásra. Hővezetési tényező: 0,038 W/mK Nyomószilárdság: 100 kpa db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,5 0, , , , , ,5 1, , ,5 2, , ,5 3, ,5 4, , ,

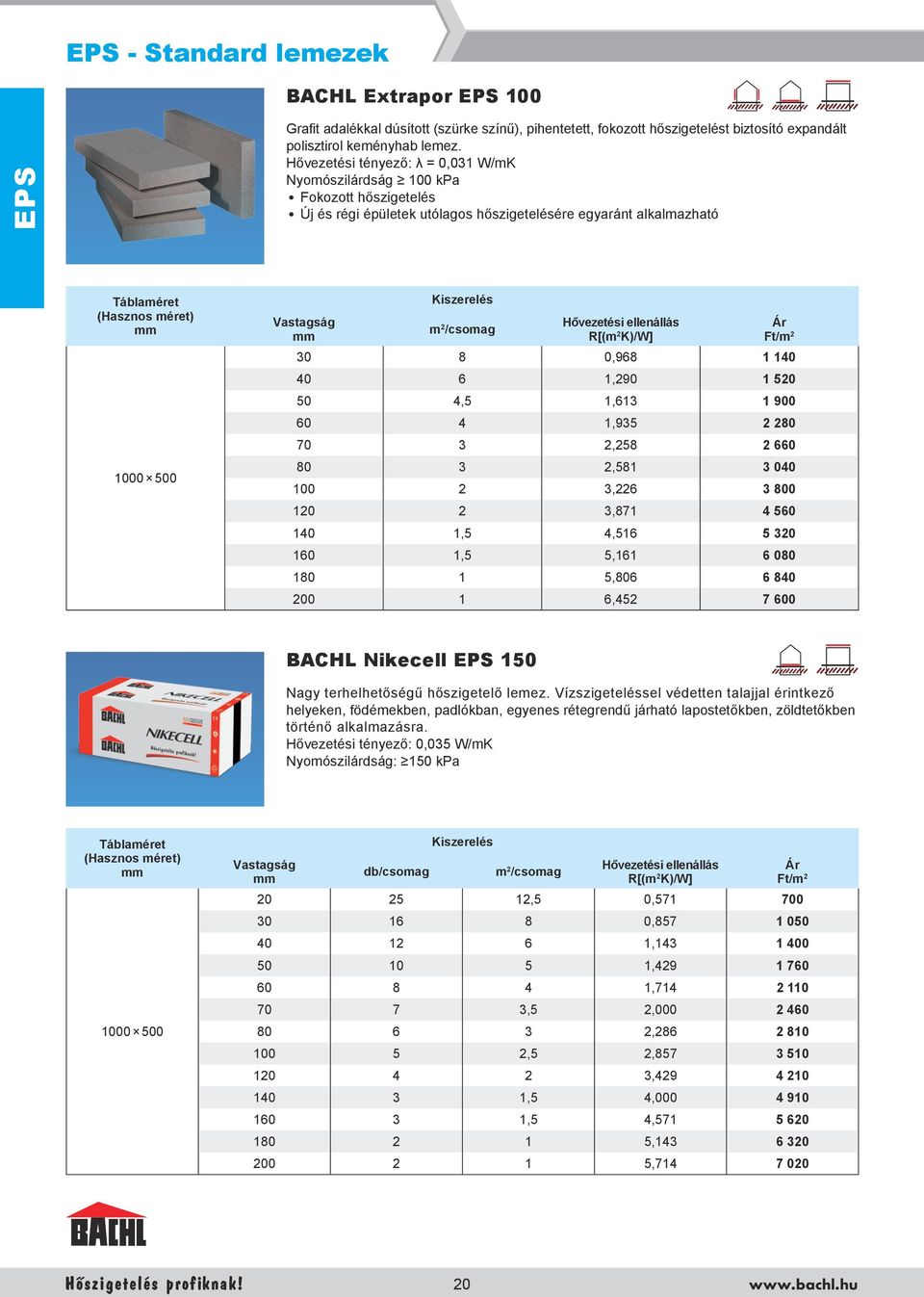

19 EPS - Standard lemezek BACHL Extrapor EPS 100 EPS Grafit adalékkal dúsított (szürke színű), pihentetett, fokozott hőszigetelést biztosító expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,031 W/mK Nyomószilárdság 100 kpa Fokozott hőszigetelés Új és régi épületek utólagos hőszigetelésére egyaránt alkalmazható m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] , , ,5 1, , , , , , ,5 4, ,5 5, , , Bachl Nikecell EPS 150 Nagy terhelhetőségű hőszigetelő lemez. Vízszigeteléssel védetten talajjal érintkező helyeken, födémekben, padlókban, egyenes rétegrendű járható lapostetőkben, zöldtetőkben történő alkalmazásra. Hővezetési tényező: 0,035 W/mK Nyomószilárdság: 150 kpa db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,5 0, , , , , ,5 2, , ,5 2, , ,5 4, ,5 4, , ,

20 Bachl Nikecell EPS 200 EPS - standard lemezek Fokozott nyomóterhelésnek kitehető hőszigetelő lemez. Vízszigeteléssel védetten talajjal érintkező helyeken, födémekben, padlókban, egyenes rétegrendű járható lapostetőkben, tetőparkolóban, zöldtetőkben igen nagy terhelhetőséggel történő alkalmazásra. Hővezetési tényező: 0,035 W/mK Nyomószilárdság: 200 kpa EPS db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,5 0, , , , , ,5 2, , ,5 2, , ,5 4, ,5 4, , , Jegyzetek 21

21 EPS - padló BACHL Nikecell LH (T2, T4) EPS Speciális eljárással rugalmassá tett expandált polisztirol keményhab lemez. Hővezetési tényező: λ = 0,045 W/mK; Terhelhetőség: T2: 2 kn/m 2 T4: 4 kn/m 2 T6: 6 kn/m 2 Kiválóan alkalmazható úsztatott padlószerkezetek, födémek hő- és hangszigetelésére (szakszerűen lefektetett szegélycsíkok kiegészítésével) Egyszerű beépíthetőség (Hasznos méret) db/csomag m 2 /csomag Merevségi osztály Hővezetés ellenállás R[(m 2 K)/W] 22/ , / ,5 15 0, / ,5 10 0, /50 4,5 10 1, T2 T4 Egyedi megrendelésre BACHL Nikecell LH T6 és T10 minőségű polisztirol lemezek is rendelhetőek. BACHL Nikecell RS szőnyeg Vékony 5 és 10 vastagságú tekercselhető EPS 1000 szélességben. Tartályok, ívelt szerkezetek, padlók hőszigetelő, elválasztó, dilatációs rétegeként alkalmazható. Testsűrűség: ρ = kg/m 3 Egyedi megrendelésre 500 szélességű szőnyeg is gyártható. Szélesség Hosszúság m Ft/fm Bachl Nikecell RS szegélyelem Vékony 5 és 10 vastagságú tekercselhető EPS 80, 100, 120, 150, 200 szélességben. Hőszigetelő és dilatációs elemként, aljzatbeton és fal csatlakozásához alkalmazható. Testsűrűség: δ = kg/m 3 Szélesség Hosszúság m Tekercs/csomag m/csomag Ft/fm 22

22 BACHL EPS előhabosított gyöngy További termékek Felhasználási terület l/zsák Ft/zsák Betonhoz és habarcsokhoz Töltőanyag könnyűipari cikkek készítéséhez EPS Bachl Nikecell íves homlokzati hőszigetelő elem Expandált polisztirol keményhab hőszigetelő elem, íves felületekhez, nagy átmérőjű tartályok, silók hőszigeteléséhez, homlokzati rendszerbe. Anyagminőség: EPS 70, 100, 150 ek: 1000x1000 (magasság x húrhossz) EGYEDI ÁRKÉPZÉS Bachl Nikecell oszlop hőszigetelő elemek Beton és vasbeton oszlopokon alkalmazott homlokzati hőszigetelő rendszerek speciális hőszigetelő anyaga. Anyagminőség: EPS 80H Elemhossz: 1 m Oszlop átmérő Falvastagság Ft/fm Bachl Nikecell boltív képző idom Kör- vagy kosárgörbe formájú boltívekhez alkalmazható kiegészítő elem. Anyagminőség: EPS 70, 100, 150 Max. magasság: 1250 Max. szélesség: 4000 EGYEDI ÁRKÉPZÉS 23

23 További termékek Bachl Nikecell boltív zsaluzó idom EPS EGYEDI ÁRKÉPZÉS Ív, ívszelet vagy kosárgörbe boltívekhez alkalmazható kiegészítő elem. Anyagminőség: EPS 70, 100, 150 Max. magasság: 1250 Max. szélesség: 4000 Bachl Nikecell bentmaradó zsaluzó elem Hídépítési, mélyépítési műtárgyakba. Anyagminőség: EPS 70, 100, 150 Max. magasság: 4000 Max. szélesség: 1000 EGYEDI ÁRKÉPZÉS Bachl Nikecell Geo-Blokk Kedvezőtlen tulajdonságok esetén, nagy méretű földművekbe töltésanyagként geoblokk termék. Kiváló fizikai tulajdonságai miatt ideális építőanyag (autópálya építés). Anyagminőség: EPS 100, 150, 200 Eleéret: max. 1000x1250x4000 EGYEDI ÁRKÉPZÉS BACHL Speciális kapocs A Bierbach kapocs nagytáblás EPS és XPS álmennyezeti hőszigetelő anyagok rögzítésére alkalmas. Anyaga: korrózióvédett fém db/csomag Ft/db 6 cm-es vastagságig cm-es vastagság felett

24 PIR termékcsoport Műszaki tulajdonságok Megnevezés Szabvány Mértékegység Szabvány szerinti jelölés (EN 13165) Alufólia kasírozású táblák Üvegfátyol kasírozású táblák Hővezetési tényező (λ) W/mK 0,022 0,026/0,025/0,024* Testsűrűség EN 1602 kg/m 3 min. 26 Nyomószilárdság (10%-os összenyomásnál) Tartós nyomószilárdság (20 évre és 2%-os összenyomódásnál) EN 826 kpa CS(10/Y)i > 100 EN 1606 kpa CC(1 1 /1 2 /20)σ c > 30 Nyírószilárdság EN kpa Hajlítószilárdság EN kpa Nedvességfelvétel (28 napos vízbemerítésnél) EN tf% WL(T)i 1,0 2,5 PIR Páradiffúziós ellenállási szám EN Hőállóság C tartósan -30 és +90 rövid ideig +250 Tűzvédelmi osztály EN Euroosztály D s1 d0 E * 0,026 W/mK 80 vastagságig 0,025 W/mK 80 vastagságtól 120 vastagságig 0,024 W/mK 120 vastagságtól Kasírozás nélküli poliuretán termékek esetén a hővezetési tényező 0,026 W/mK Poliuretán ellenállóképessége a különböző hatásokkal szemben, szakszerű beépítés és mechanikai védelem mellett Hatások Ellenáll Részben ellenáll Penészesedés, korhadás Rothadás Gombásodás Rágcsálók Mész, gipsz, cement Meleg bitumen Bitumenes hidegragasztó Normál benzin, gázolaj Tengervíz Szappan Sósav, kénsav, salétromsav, nátronlúg, aóniumhidroxid (10% konc.) Metanol, etanol Aceton/etil-acetát Benzol 25

25 PIR - magastető Bachl tecta PUR 022 Magastetők szarufák feletti hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab lemez (MSZ EN szabvány szerint). Hővezetési tényező: λ = 0,022 W/mK Nyomószilárdság: 100 kpa 19 -es deszkázat és 100 -es táblavastagságtól a teljes tetőszerkezet Tűzállósági teljesítmény jellemzője: REI 30 Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Felső oldalon csúszásmentes, vízlevezetést biztosító, átlapolással és öntapadó ragasztócsíkkal ellátott párazáró fóliaborítás Egyszerű és gyors beépítés Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] PIR 80 0, , , x 1250 (2470 x 1220) mindkét oldalon alufólia, felső oldalon átlapolható PP fólia borítás körbefutó nútféderes 140 0, , , , , , Bachl tecta PUR Polymer Kis hajlásszögű magastetők szarufák feletti hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab szigetelő lemez (MSZ EN szabvány szerint). Hővezetési tényező: λ = 0,022 W/mK Nyomószilárdság: 100 kpa 19 -es deszkázat és 100 -es táblavastagságtól a teljes tetőszerkezet Tűzállósági teljesítmény jellemzője: REI 30 Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Felső oldalon csúszásmentes, vízlevezetést biztosító, átlapolással és öntapadó ragasztócsíkkal ellátott speciális bitumenes fóliaborítás Egyszerű és gyors beépítés Fokozott vízzárósági követelmények esetén ajánlott termék Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] 80 0, , x 1250 (2470 x 1220) mindkét oldalon alufólia, felső oldalon átlapolható polimer bitumenes fólia borítás körbefutó nútféderes 120 0, , , , , , ,

26 PIR - magastető Bachl tecta PUR HD-plus Magastetők szarufák feletti kiegészítő hőszigetelésére kifejlesztett, fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab hőszigetelő lemez, a jobb páradiffúziót elősegítő kétoldali perforált üvegfátyol kasírozással (MSZ EN szabvány szerint), felső fóliaborítással. Hővezetési tényező: λ = 0,026 W/mK 80 vastagságig 0,025 W/mK 80 -től 120 vastagságig 0,024 W/mK 120 vastagságtól Nyomószilárdság: 100 kpa 19 -es deszkázattal a teljes tetőszerkezet Tűzállósági teljesítmény jellemzője: REI 30 Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Felső oldalon páraáteresztő, átlapolással ellátott speciális fólia borítás Egyszerű és gyors beépítés Felújítás esetén a belső tér megbontása nélkül javítható a tető hőszigetelése Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] 80 0, PIR 100 0, , x 1250 (2470 x 1220) mindkét oldalon üvegfátyol, felső oldalon átlapolható páraáteresztő speciális fólia körbefutó nútféderes 140 0, , , , , , Bachl tecta PUR db plus-ps A fokozott hangszigetelés érdekében magastetők szarufák feletti hőszigetelésére kifejlesztett terhelhető poliuretán (PIR) keményhab hőszigetelő lemez hanggátló polisztirol réteggel ellátva. PIR/EPS réteg hővezetési tényező: λ = 0,022/0,040 W/mK; Nyomószilárdság 100 kpa 19 -es deszkázattal a teljes tetőszerkezet tűzállósági teljesítmény jellemzője: REI 30, az MSZ EN szabvány szerint. Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Kétrétegű szigetelés biztosítja a teljes felület hő- és hangszigetelését Egyszerű és gyors beépítés Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] 2500 x 1250 (2470 x1220) mindkét oldalon alufólia, felső oldalon átlapolható PP fólia borítás, alsó oldalon nagy rugalmasságú, 35 vastag EPS lemez körbefutó nútféderes 115 0, , ,147 EGYEDI ÁRKÉPZÉS 27

27 PIR - magastető Bachl tecta PUR db plus-mf Magastetők szarufák feletti hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab hőszigetelő lemez, kőzetgyapot szigetelőréteggel ellátva (MSZ EN szabvány szerint). PIR/kőzetgyapot réteg hővezetési tényező: λ =0,022/0,035 W/mK Nyomószilárdság: 100 kpa, 19 -es deszkázattal a teljes tetőszerkezet tűzállósági teljesítmény jellemzője: REI 30. Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre A kétrétegű szigetelés biztosítja a tetőfelület megnövelt hő-, hang- és tűzvédelmét Egyszerű és gyors beépítés Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] PIR 2500 x 1250 (2470 x 1220) mindkét oldalon alufólia, felső oldalon átlapolható PP fólia borítás, alsó oldalon 35 vastag kőzetgyapot lemez körbefutó nútféderes 115 0, , , ,128 EGYEDI ÁRKÉPZÉS Bachl tecta PUR FSB Bitumenes zsindellyel, síkpalával, sík fémlemezzel fedett magastetők szarufák feletti hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető PIR keményhab hőszigetelő lemez amely, 22 vastag OSB lap kasírozással készül (MSZ EN szabvány szerint). Hővezetési tényező: λ = 0,022 W/mK; Nyomószilárdság: 100 kpa 19 -es deszkázattal a teljes tetőszerkezet tűzállósági teljesítmény jellemzője: REI 30. Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Egyszerű és gyors beépítés Egyhéjú kiszellőztetés nélküli melegtetőként egy lépésben beépíthető Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] 102 0, x 1250 (2470 x 1220) mindkét oldalon alufólia, felső oldalon 22 vastag OSB lap körbefutó nútféderes, az OSB lap egyenes 122 0, ,163 EGYEDI ÁRKÉPZÉS 162 0,142 28

28 PIR - magastető Bachl tecta PUR DS Felújításkor a meglévő szarufák közötti hőszigetelés szarufák feletti kiegészítése, a hőszigetelő képesség javítására. Magastetők szarufák feletti hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab szigetelő lemez (MSZ EN szabvány szerint). A teljes tetőszerkezet tűzállósági teljesítmény jellemzője: REI 30. Hővezetési tényező: λ = 0,026 W/mK; Nyomószilárdság: 100 kpa Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre 12 cm vastag meglévő szálas vagy EPS szigetelés BACHL tecta-pur DS eleel kiegészítve teljesíti a hatályos magyar rendelet előírásait és akár 45%-kal javítja a tető hőszigeteltségét A szarufák közötti szigetelés hőhidassága nagymértékben csökkenthető Egyszerű és gyors beépítés Kasírozás Élképzés Hőátbocsátási tényező U[W/(m 2 K)] 2500 x 1250 (2475 x 1225) mindkét oldalon üvegfátyol, felső oldalon átlapolható páraáteresztő specciális fólia körbefutó nútféderes 50 1, PIR Bachl PIR Vario Magastetők íves felületeinek, ökörszem- illetve napóleonablakainak szarufák feletti hőszigetelésére kifejlesztett, fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab szigetelő lemez, a jobb páradiffúziót elősegítő kétoldali üvegfátyol kasírozással (MSZ EN szabvány szerint). A kétoldali hosszanti bemetszéseknek köszönhetően, hajlíthatóak az elemek Kiváló hőszigetelési paraméterekkel rendelkezik Teljes befedett felületen hőhídmentes tetőszerkezet hozható létre Kasírozás Élképzés db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,47 2, x 625 mindkét oldalon üvegfátyol, hosszanti bemetszésekkel egyenes ,91 3, (60+60) 4, (60+80) 5, (80+80) 6, Bachl tecta PIR Magastetők szarufái közé helyezhető hosszanti bemetszésekkel ellátott poliuretán (PIR) keményhab hőszigetelő lemez (MSZ EN szabvány szerint). Rugalmasságának köszönhetően hézagmentesen tölti ki a szarufák között rendelkezésre álló teret Kiegészítő rögzítést nem igényel Egyszerű és gyors beépítés Kasírozás Élképzés db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] 1250 x x 565 mindkét oldalon üvegfátyol, hosszanti bemetszésekkel nútféderes ,91 3, ,13 3, ,34 4, ,34 5,

29 Kiegészítők PIR magastetőkhöz Bachl PU-Tec airfol Párazáró fólia minden BACHL tecta-pur magastetős hőszigetelő rendszerhez. A fólia csúszásgátló és négyzethálós felületű, alsó részén légtömör zárást biztosító öntapadó ragasztócsík található. Sd érték >10 m Szélesség fm/tekercs Bachl PE ragasztótekercs Egyik oldalán akrilát tapadó filel, csatlakozások, lezárások, átlapolások felületeinek, tetőáttörések, tetőablakok széleinél történő rögzítéséhez. PIR Szélesség Tekercs/fm Tekercs/csomag Ft/Fm Bachl PE kétoldalas ragasztótekercs Mindkét oldalán akrilát tapadó filel, csatlakozások, lezárások, átlapolások felületeinek, tetőáttörések, tetőablakok széleinél történő rögzítéséhez. Szélesség Tekercs/fm Tekercs/csomag Ft/Fm Bachl fóliaragasztó A párazáró fólia fa, kő, vakolat vagy betonfelületekhez történő rögzítéséhez. Tubus ml Tubus/csomag Ft/tubus

30 Bachl PU-Tec rendszercsavarok Kiegészítők PIR magastetőkhöz BACHL tecta-pur hőszigetelő lemezek szarufákhoz vagy faszerkezethez történő rögzítéséhez. Anyagszükséglet: 1,2-2 db/m 2 Méret Lemezvastagsághoz db/doboz Ft/doboz 8 x x x x x x x x x A csavarhossz mérete 19 -es deszkázattal és 50 -es ellenléccel került meghatározásra. Bachl PU-Tec rendszercsavarok FSB A BACHL tecta-pur FSB hőszigetelő lemezek szarufákhoz vagy faszerkezethez történő rögzítéséhez. Anyagszükséglet: kb. 1,2-2 db/m 2 Méret Lemezvastagsághoz db/doboz Ft/doboz 8 x x x x PIR A csavarhossz mérete 19 -es deszkázattal és 50 -es ellenléccel került meghatározásra. Bachl PU-Tec rendszercsavarok DS A BACHL tecta-pur DS hőszigetelő lemezek fafödémekhez történő rögzítéséhez. Anyagszükséglet: kb. 1,5 db/m 2 Méret Lemezvastagsághoz A csavarhossz mérete 50 -es ellenléccel került meghatározásra. db/doboz Ft/doboz 8 x BACHL PU-tec VB BACHL tecta-pur hőszigetelő lemezek rögzítése vasbeton koporsófödémekhez műanyag hüvelyes acél menetes csavarral. Anyagszükséglet: 1,5 db/m 2 Méret Garanciavállalás csak BACHL rendszercsavarok használatánál. Lemezvastagsághoz db/doboz Ft/doboz 10 x x x x x x x Egyedi ajánlat 14 x alapján A dübel mérete 50 -es ellenléccel került meghatározásra. 31

31 Kiegészítők PIR magastetőkhöz BACHL Bitumenes tömítőszalag Valamennyi tetőáttörés, tetőgerinc, oromzat és vápa víz elleni lezárásához, valamint vízhatlan alátéthéjazat létrehozásához az ellenlécek külső síkján. Öntapadó. Szélesség fm/tekercs Ft/fm BACHL Páraáteresztő tömítőszalag Valamennyi tetőáttörés, tetőgerinc, oromzat és vápa víz elleni lezárásához, valamint vízhatlan alátéthéjazat létrehozása az ellenlécek külső síkján. Öntapadó. PIR Szélesség fm/tekercs Ft/fm BACHL Szegtömítő szalag A szegelési, illetve csavarozási helyek vízzárására. Öntapadó. Szélesség Tekercs/fm Tekercs/csomag Ft/fm Egyedi megrendelésre 75, 100, 150 szélességben is elérhető. BACHL Alumínium felületű butilszalag Rugalmas butyl-kaucsuk ragasztószalag alufólia kasírozással, BACHL PIR ALU hőszigetelő táblák csatlakozásainak vízzáró módon történő lezárásához. Szélesség fm/tekercs Tekercs/csomag Ft/fm BACHL Rugalmas tömítőszalag Nagy rugalmasságú butyl-kaucsuk ragasztószalag, csőáttörések lezárására. Alátéthéjazatokhoz és belső oldali PE fóliákhoz egyaránt alkalmazható. Szélesség Tekercs/fm Tekercs/csomag Ft/fm Egyedi megrendelésre 80, 100, 150 szélességben is elérhető. BACHL tecta csavarszár-vezető A BACHL tecta-pur hőszigetelő lemezek szakszerű, tökéletes rögzítéséhez. db/csomag Ft/db

32 PIR - lapostető Bachl ALU Lapostetők, hűtőházak, mezőgazdasági épületek hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab hőszigetelő lemez MSZ EN szabvány szerint. Hővezetési tényező: λ = 0,022 W/mK; Nyomószilárdság: 100 kpa MSZ EN szabvány szerinti tűzvédelmi osztály: D s1 d0. Élképzésének köszönhetően a teljes befedett felületen hőhídmentes megoldást kínál Optimális hőreflexiós elosztás Egyszerű és gyors beépítés Kasírozás Élképzés Hővezetési ellenállás R[(m 2 K)/W] 80 3, , x 1250 (2475 x 1225) mindkét oldalon alufólia körbefutó lépcsős 120 5, , , , PIR 200 9, , Bachl MV Lapostetők, födémek, teraszok, padlózatok, ipari padlók, szigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab szigetelő lemez (EN szabvány szerint). MSZ EN szabvány szerinti tűzvédelmi osztály: E Hővezetési tényező: λ = 0,026 W/mK 80 vastagságig λ = 0,025 W/mK vastagságig λ = 0,024 W/mK 120 vastagságtól Nyomószilárdság: 100 kpa Sokrétű felhasználási terület Egyszerű és gyors beépítés 1250 x 625 (1225 x 615) Kasírozás mindkét oldalon páradiffúziót elősegítő üvegfátyol db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,63 0, ,94 1, ,81 1, ,25 1, ,47 2, ,91 3, ,13 4, ,34 5, ,34 5, ,34 6, ,56 7, ,56 8, ,56 9, ,56 10, Élképzés: egyenes, vagy 80 -es lapvastagságtól 480 felárért lépcsős élképzés is választható es lapvastagságban 2500X1250 -es táblaméretben is elérhető. 33

33 PIR - lapostető Bachl LTL Lapostetők lejtést adó szigetelésére kifejlesztett poliuretán (PIR) keményhab hőszigetelő lemez. Hővezetési tényező: λ = 0,026 W/mK Nyomószilárdság: 100 kpa Egyenes rétegrendű, egyedi lejtésű lapostetők tökéletes megoldása Lejtést biztosító táblák elhelyezése fektetési terv alapján Nagy terhelésnek kitett járható tetők, teraszok hőszigetelésére ajánlott termék 1,67 %-os tetőtől T Ft/m 3 PIR 1225 x 600 Elemkonszignáció térítésmentesen EGYEDI ÁRKÉPZÉS A megrendelő által biztosított tervek alapján a BACHL Kft. térítésmentesen elkészíti a tető lejtésképzésére vonatkozó elemkiosztási vázrajzot, valamint az egyes elemek beazonosító adatait-, méreteit- és mennyiségét tartalmazó elemkonszignációt. TÉRÍTÉSMENTES Bachl jégék Lapostetőknél a szigetelés és az attika fal csatlakozásánál használt poliuretán keményhab lemez. Nyomószilárdság: 100 kpa Méret db/csomag fm/csomag 1250 x 50 x x 80 x Ft/fm 1250 x 100 x ,

34 PIR - padló, födém, belső tér Bachl ALU Födémek, padlók, padlófűtési rendszerek, ipari jellegű alkalmazások (hűtőházak, hűtőkocsik, jégpályák, medencék), magastetők szarufák alatti hőhídmentes kiegészítő hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab lemez (EN szabvány szerint). MSZ EN szabvány szerinti tűzvédelmi osztály: D s1 d0. Hővezetési tényező: λ =0,022 W/mK; Nyomószilárdság: 100 kpa Kiváló hőszigetelés vékonyabb lemezvastagsággal Optimális hőreflexiós hőelosztás Egyszerű és gyors beépítés Sokrétű felhasználási terület (Hasznos méret) Kasírozás db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,63 0, ,5 1, PIR ,94 1, x 625 mindkét oldalon alufólia ,81 1, ,25 2, ,47 2, ,68 3, ,91 3, Élképzés: egyenes, vagy 40 -es lapvastagságtól 480 felárért lépcsős élképzés is választható. Bachl SP Padlók, födémek és falak belső oldali, illetve szarufák közötti és alatti kiegészítő hőszigetelésére kifejlesztett fokozott nyomóterhelésnek kitehető poliuretán (PIR) keményhab lemez (EN szabvány szerint). MSZ EN szabvány szerinti tűzvédelmi osztály: E Hővezetési tényező: λ =0,026 W/mK; Nyomószilárdság: 100 kpa Kiváló hőszigetelés vékonyabb lemezvastagsággal Sokrétű felhasználási terület Négyzethálós felülete miatt még egyszerűbb és gyorsabb beépítés (Hasznos méret) Kasírozás db/csomag m 2 /csomag Hővezetési ellenállás R[(m 2 K)/W] ,63 0, x 625 mindkét oldalon páradiffúziót elősegítő üvegfátyol ,94 1, ,81 1, ,25 1, ,47 2, Élképzés: egyenes, vagy 40 -es lapvastagságtól 480 felárért lépcsős élképzés is választható. 35
