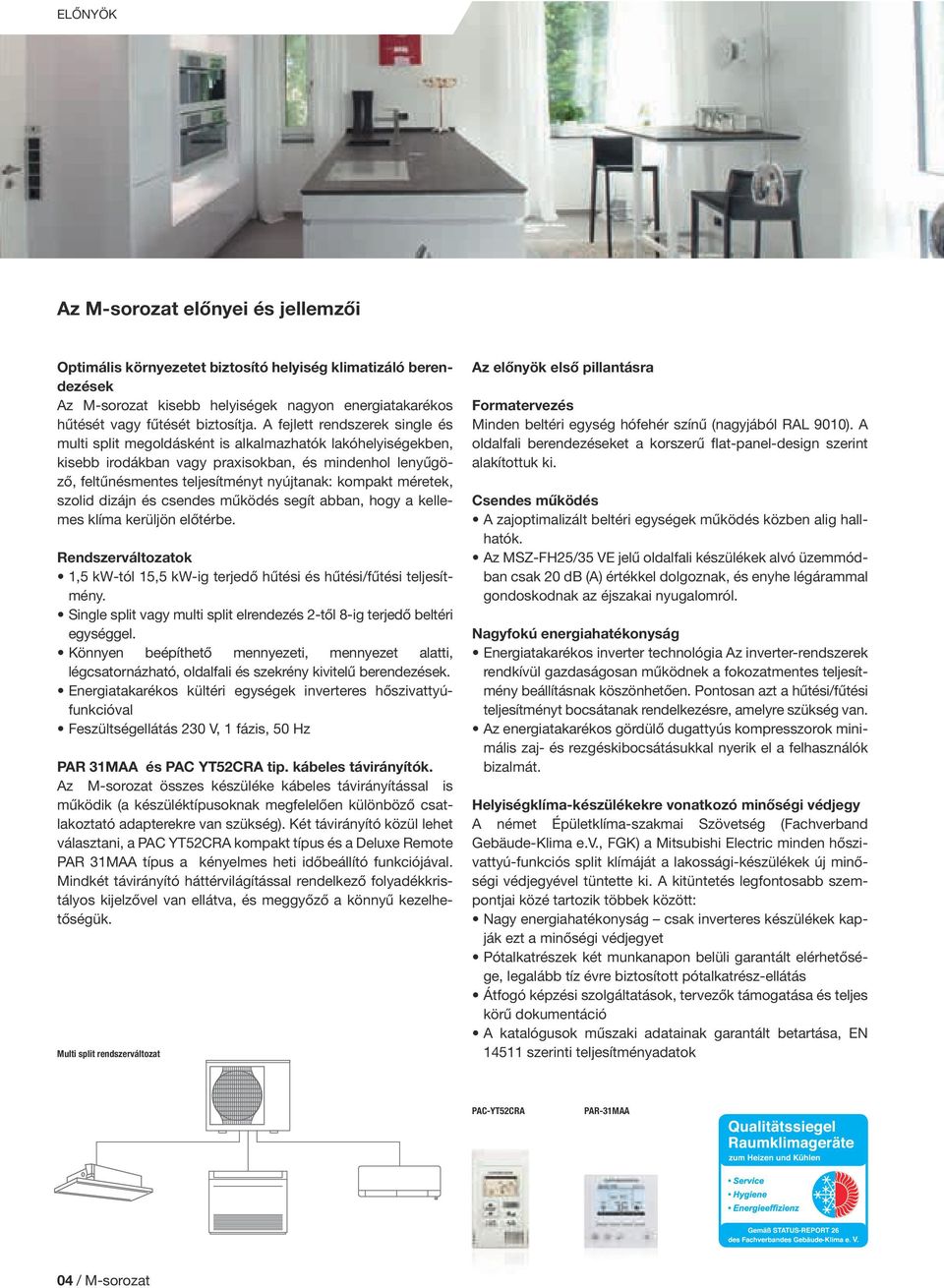

4 ELŐNYÖK Az Msorozat előnyei és jellemzői Optimális környezetet biztosító helyiség klimatizáló berendezések Az Msorozat kisebb helyiségek nagyon energiatakarékos hűtését vagy fűtését biztosítja. A fejlett rendszerek single és multi split megoldásként is alkalmazhatók lakóhelyiségekben, kisebb irodákban vagy praxisokban, és mindenhol lenyűgöző, feltűnésmentes teljesítményt nyújtanak: kompakt méretek, szolid dizájn és csendes működés segít abban, hogy a kellemes klíma kerüljön előtérbe. Rendszerváltozatok 1,5 kwtól 15,5 kwig terjedő hűtési és hűtési/fűtési teljesítmény. Single split vagy multi split elrendezés 2től 8ig terjedő beltéri egységgel. Könnyen beépíthető mennyezeti, mennyezet alatti, légcsatornázható, oldalfali és szekrény kivitelű berendezések. Energiatakarékos kültéri egységek inverteres hőszivattyúfunkcióval Feszültségellátás 230 V, 1 fázis, 50 Hz PAR 31MAA és PAC YT52CRA tip. kábeles távirányítók. Az Msorozat összes készüléke kábeles távirányítással is működik (a készüléktípusoknak megfelelően különböző csatlakoztató adapterekre van szükség). Két távirányító közül lehet választani, a PAC YT52CRA kompakt típus és a Deluxe Remote PAR 31MAA típus a kényelmes heti időbeállító funkciójával. Mindkét távirányító háttérvilágítással rendelkező folyadékkristályos kijelzővel van ellátva, és meggyőző a könnyű kezelhetőségük. Multi split rendszerváltozat Az előnyök első pillantásra Formatervezés Minden beltéri egység hófehér színű (nagyjából RAL 90). A oldalfali berendezéseket a korszerű flatpaneldesign szerint alakítottuk ki. Csendes működés A zajoptimalizált beltéri egységek működés közben alig hallhatók. Az MSZFH25/35 VE jelű oldalfali készülékek alvó üzemmódban csak 20 db (A) értékkel dolgoznak, és enyhe légárammal gondoskodnak az éjszakai nyugalomról. Nagyfokú energiahatékonyság Energiatakarékos inverter technológia Az inverterrendszerek rendkívül gazdaságosan működnek a fokozatmentes teljesítmény beállításnak köszönhetően. Pontosan azt a hűtési/fűtési teljesítményt bocsátanak rendelkezésre, amelyre szükség van. Az energiatakarékos gördülő dugattyús kompresszorok minimális zaj és rezgéskibocsátásukkal nyerik el a felhasználók bizalmát. Helyiségklímakészülékekre vonatkozó minőségi védjegy A német Épületklímaszakmai Szövetség (Fachverband GebäudeKlima e.v., FGK) a Mitsubishi Electric minden hőszivattyúfunkciós split klímáját a lakosságikészülékek új minőségi védjegyével tüntette ki. A kitüntetés legfontosabb szempontjai közé tartozik többek között: Nagy energiahatékonyság csak inverteres készülékek kapják ezt a minőségi védjegyet Pótalkatrészek két munkanapon belüli garantált elérhetősége, legalább tíz évre biztosított pótalkatrészellátás Átfogó képzési szolgáltatások, tervezők támogatása és teljes körű dokumentáció A katalógusok műszaki adatainak garantált betartása, EN szerinti teljesítményadatok PACYT52CRA PAR31MAA 04 / Msorozat

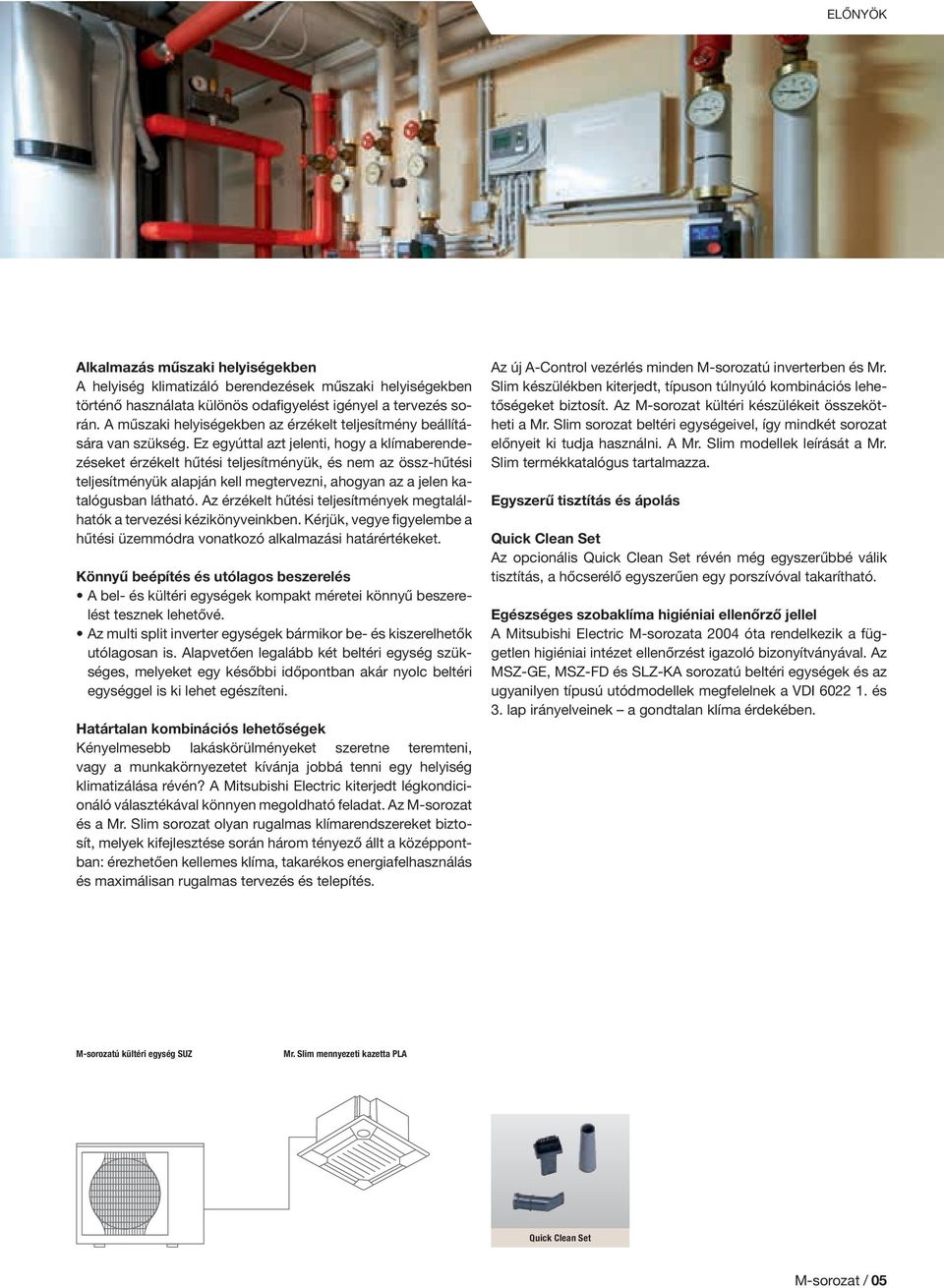

5 ELŐNYÖK Alkalmazás műszaki helyiségekben A helyiség klimatizáló berendezések műszaki helyiségekben történő használata különös odafigyelést igényel a tervezés során. A műszaki helyiségekben az érzékelt teljesítmény beállítására van szükség. Ez egyúttal azt jelenti, hogy a klímaberendezéseket érzékelt hűtési teljesítményük, és nem az összhűtési teljesítményük alapján kell megtervezni, ahogyan az a jelen katalógusban látható. Az érzékelt hűtési teljesítmények megtalálhatók a tervezési kézikönyveinkben. Kérjük, vegye figyelembe a hűtési üzemmódra vonatkozó alkalmazási határértékeket. Könnyű beépítés és utólagos beszerelés A bel és kültéri egységek kompakt méretei könnyű beszerelést tesznek lehetővé. Az multi split inverter egységek bármikor be és kiszerelhetők utólagosan is. Alapvetően legalább két beltéri egység szükséges, melyeket egy későbbi időpontban akár nyolc beltéri egységgel is ki lehet egészíteni. Határtalan kombinációs lehetőségek Kényelmesebb lakáskörülményeket szeretne teremteni, vagy a munkakörnyezetet kívánja jobbá tenni egy helyiség klimatizálása révén? A Mitsubishi Electric kiterjedt légkondicionáló választékával könnyen megoldható feladat. Az Msorozat és a Mr. Slim sorozat olyan rugalmas klímarendszereket biztosít, melyek kifejlesztése során három tényező állt a középpontban: érezhetően kellemes klíma, takarékos energiafelhasználás és maximálisan rugalmas tervezés és telepítés. Az új AControl vezérlés minden Msorozatú inverterben és Mr. Slim készülékben kiterjedt, típuson túlnyúló kombinációs lehetőségeket biztosít. Az Msorozat kültéri készülékeit összekötheti a Mr. Slim sorozat beltéri egységeivel, így mindkét sorozat előnyeit ki tudja használni. A Mr. Slim modellek leírását a Mr. Slim termékkatalógus tartalmazza. Egyszerű tisztítás és ápolás Quick Clean Set Az opcionális Quick Clean Set révén még egyszerűbbé válik tisztítás, a hőcserélő egyszerűen egy porszívóval takarítható. Egészséges szobaklíma higiéniai ellenőrző jellel A Mitsubishi Electric Msorozata 2004 óta rendelkezik a független higiéniai intézet ellenőrzést igazoló bizonyítványával. Az MSZGE, MSZFD és SLZKA sorozatú beltéri egységek és az ugyanilyen típusú utódmodellek megfelelnek a VDI és 3. lap irányelveinek a gondtalan klíma érdekében. Msorozatú kültéri egység SUZ Mr. Slim mennyezeti kazetta PLA Quick Clean Set Msorozat / 05

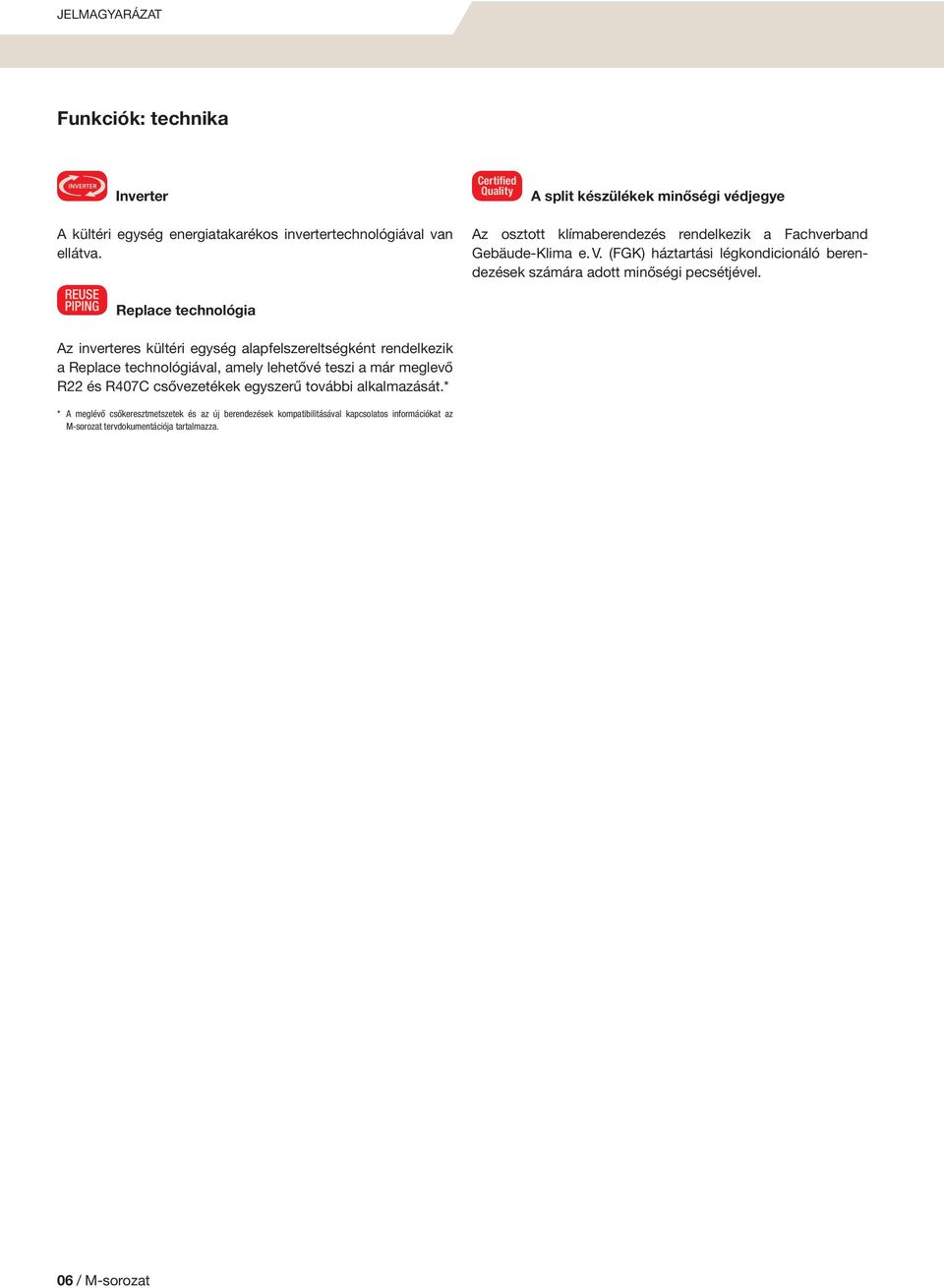

6 JELMAGYARÁZAT Funkciók: technika Inverter Certified Quality A split készülékek minőségi védjegye A kültéri egység energiatakarékos invertertechnológiával van ellátva. Az osztott klímaberendezés rendelkezik a Fachverband GebäudeKlima e. V. (FGK) háztartási légkondicionáló berendezések számára adott minőségi pecsétjével. Replace technológia Az inverteres kültéri egység alapfelszereltségként rendelkezik a Replace technológiával, amely lehetővé teszi a már meglevő R22 és R407C csővezetékek egyszerű további alkalmazását.* * A meglévő csőkeresztmetszetek és az új berendezések kompatibilitásával kapcsolatos információkat az Msorozat tervdokumentációja tartalmazza. 06 / Msorozat

7 JELMAGYARÁZAT Funkciók: beszerelés / karbantartás Freshair intake Lowtemperature Heating VRF LEVKit Friss levegő csatlakozás A sztenderd csatlakozással friss külső levegő juttatható a helyiségbe. A levegő mennyisége akár az adott készülék névleges levegő mennyiségének %a is lehet. A külső levegő bejuttatásához támogató ventilátor szükséges. Hőszivattyús üzemeltetés A hőszivattyú funkció lehetővé teszi a helyiségek energiatakarékos fűtését. A nagy hatásfok még alacsony hőmérséklet esetén is csekély energiafogyasztást biztosít. Sok esetben lehetséges a hagyományos fűtésrendszerek hőszivattyúkkal történő helyettesítése. LEVkészlet bekötése a City Multirendszerekbe Lehetővé teszi az Msorozatú beltéri egységek csatlakoztatását a City Multi VRF berendezésekhez. A LEVkészlettel a beltéri egységek megkapják a City Multi VRF berendezések üzemeltetéséhez szükséges külső elektronikus expanziós szelepet. Auto Restart R 4 A Precharged Drain Lift Up Visszakapcsolás áramkimaradás után A készülékek a feszültség visszakapcsolásakor automatikusan az utoljára kiválasztott beállításhoz térnek vissza. Ezáltal nagyfokú üzembiztosság szavatolható. Előfeltöltés R4Aval Az egyszerű beszerelés érdekében a kültéri egység 30 m* csővezetékhosszra elegendő töltőmennyiségű hűtőközeggel van ellátva. * A berendezés típusától függően Kondenzvíz szivattyú A berendezés alapfelszereltségként beépített kondenzátumszivattyúval rendelkezik a kondenzátum egyszerű elvezetése érdekében. A továbbítási magasság a beltéri egység típusától függ. Lowtemperature Cooling Téli szabályozás Az integrált téli szabályzással alacsony külső hőmérséklet esetén is lehetséges a hűtési üzem. A kültéri készülék ventilátorának sebessége automatikusan csökken, így stabil marad a kondenzációs nyomás. Ha a kültéri egység erős szélnek van kitéve, akkor tartozékként kapható szélvédő lemez felszerelése szükséges. Msorozat / 07

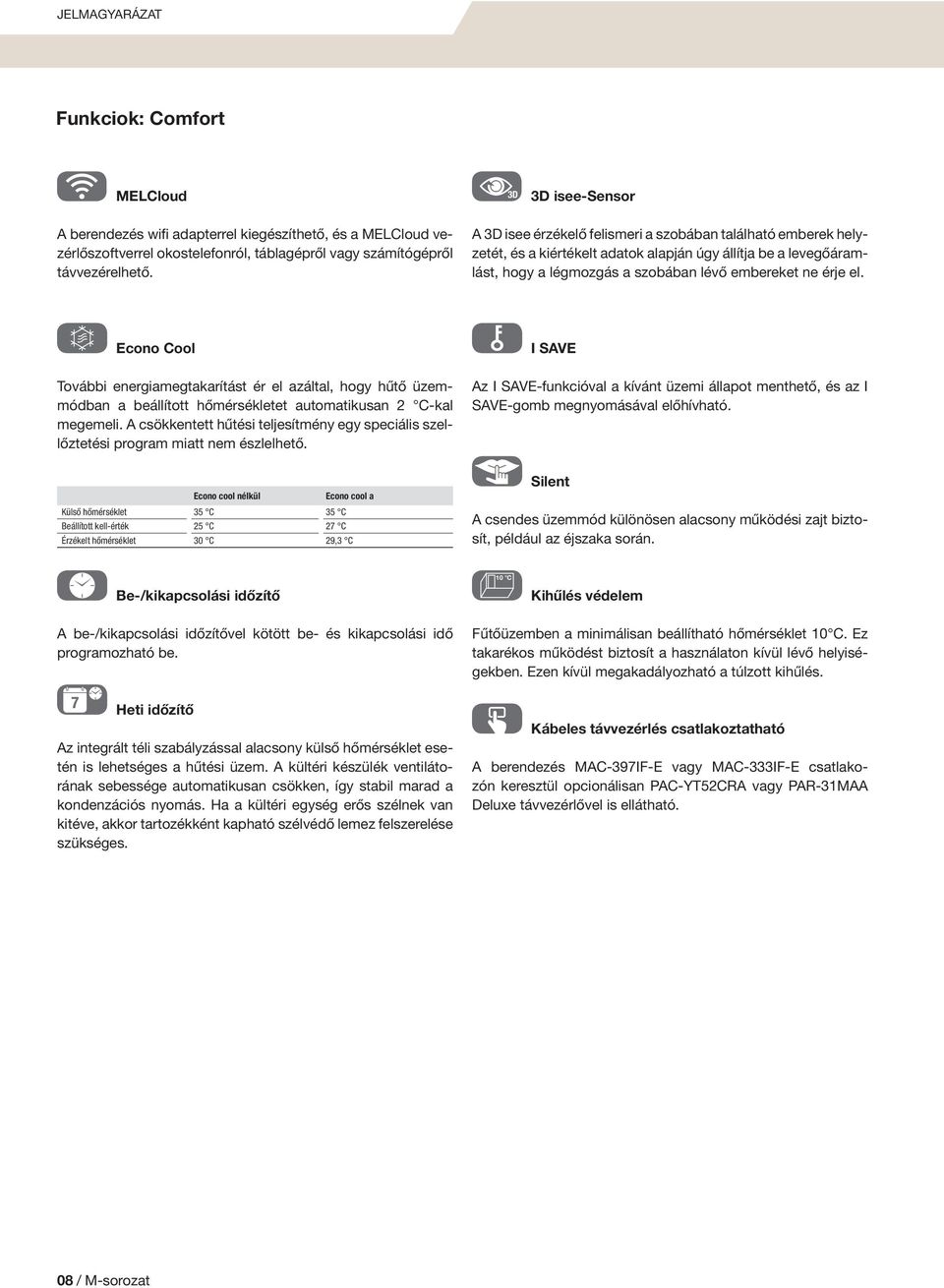

8 JELMAGYARÁZAT Funkciok: Comfort WiFi MELCloud MELCloud A berendezés wifi adapterrel kiegészíthető, és a MELCloud vezérlőszoftverrel okostelefonról, táblagépről vagy számítógépről távvezérelhető. 3D 3D iseesensor 3D iseesensor A 3D isee érzékelő felismeri a szobában található emberek helyzetét, és a kiértékelt adatok alapján úgy állítja be a levegőáramlást, hogy a légmozgás a szobában lévő embereket ne érje el. Econo Cool Econo Cool I SAVE I SAVE További energiamegtakarítást ér el azáltal, hogy hűtő üzemmódban a beállított hőmérsékletet automatikusan 2 Ckal megemeli. A csökkentett hűtési teljesítmény egy speciális szellőztetési program miatt nem észlelhető. Az I SAVEfunkcióval a kívánt üzemi állapot menthető, és az I SAVEgomb megnyomásával előhívható. Econo cool nélkül Econo cool a Külső hőmérséklet 35 C 35 C Beállított kellérték 25 C 27 C Érzékelt hőmérséklet 30 C 29,3 C Silent Silent A csendes üzemmód különösen alacsony működési zajt biztosít, például az éjszaka során. On/Off 7 Weekly Be/kikapcsolási időzítő A be/kikapcsolási időzítővel kötött be és kikapcsolási idő programozható be. Heti időzítő Az integrált téli szabályzással alacsony külső hőmérséklet esetén is lehetséges a hűtési üzem. A kültéri készülék ventilátorának sebessége automatikusan csökken, így stabil marad a kondenzációs nyomás. Ha a kültéri egység erős szélnek van kitéve, akkor tartozékként kapható szélvédő lemez felszerelése szükséges. C Lowheating Set Point Wired Remote Control Kihűlés védelem Fűtőüzemben a minimálisan beállítható hőmérséklet C. Ez takarékos működést biztosít a használaton kívül lévő helyiségekben. Ezen kívül megakadályozható a túlzott kihűlés. Kábeles távvezérlés csatlakoztatható A berendezés MAC397IFE vagy MAC333IFE csatlakozón keresztül opcionálisan PACYT52CRA vagy PAR31MAA Deluxe távvezérlővel is ellátható. 08 / Msorozat

9 JELMAGYARÁZAT Funkciók: levegőminőség Horizontal Swing Vízszintes Swing Catechin Katechin szűrő A légterelő ideoda mozog, így nagy alapterületű helyiségeket is képes ellátni kondicionált levegővel A katechin bevonat hatékonyan semlegesíti a szagokat. A szűrő ezzel egy időben antibakteriális hatású, és ártalmatlanítja a helyiség levegőjében található vírusokat is. Vertical Swing Függőleges Swing A levegő kilépőfedele felle mozog, ezzel a légkondicionált levegőt kellemesen eloszlatja a helyiség minden részében. Wide & Long Wide & Long A készülék különösen messzire, akár 12 mre képes kifújni a levegősugarat, és így akár nagy helyiségek klimatizálására is alkalmas. A függőleges levegő kilépési szög akár 7 különböző irányban is beállítható. Spot airflow (5 patterns) Auto Antiallergy Enzym Automatikus szellőző vezérlés Optimális levegőmennyiséget biztosít az igényelt teljesítmény szerint. Ha a bekapcsolás után nem sokkal nagy teljesítményre van szükség, a berendezés automatikusan magasabb fokozatba kapcsol. A kívánt hőmérséklet elérésekor a levegő mennyisége automatikusan csökken. Allergia ellenes enzimszűrő Különösen magas leválasztási szintje révén a 0,01 mikron méretű részecskéket is kiszűri. Speciális enzimbevonata ártalmatlanítja a helyiség levegőjében található allergéneket. Area specific Full airflow Allergia ellenes enzimszűrő SWING PlasmaDuo PlasmaQuad szűrő A PlasmaQuad szűrőtechnológiával a levegő hatékonyan tisztítható és a szagok hatékonyan semlegesíthetők. Nano Platinum NanoPlatinum szűrő A NanoPlatinum technológia rendkívül tiszta levegőt állít elő, hatékonyan kiszűri a helyiség levegőjében található szagokat, baktériumokat és allergéneket. A hatás a szűrő kimosása után is teljes mértékben megmarad. Levegőtisztítás plasmaenzim szűrő A plazmaionizálás és az elektrosztatikusan feltöltött szűrő segítségével a legkisebb szemcsék, például pollenek, baktériumok és egyéb allergének is eltávolításra kerülnek. Szagsemlegesítés plasma szagszűrő Kb. 300 m 2 felületével a szűrő különösen hatékonyan szűri ki a helyiség levegőjében lévő szagokat. NanoPlatinum szűrő Msorozat / 09

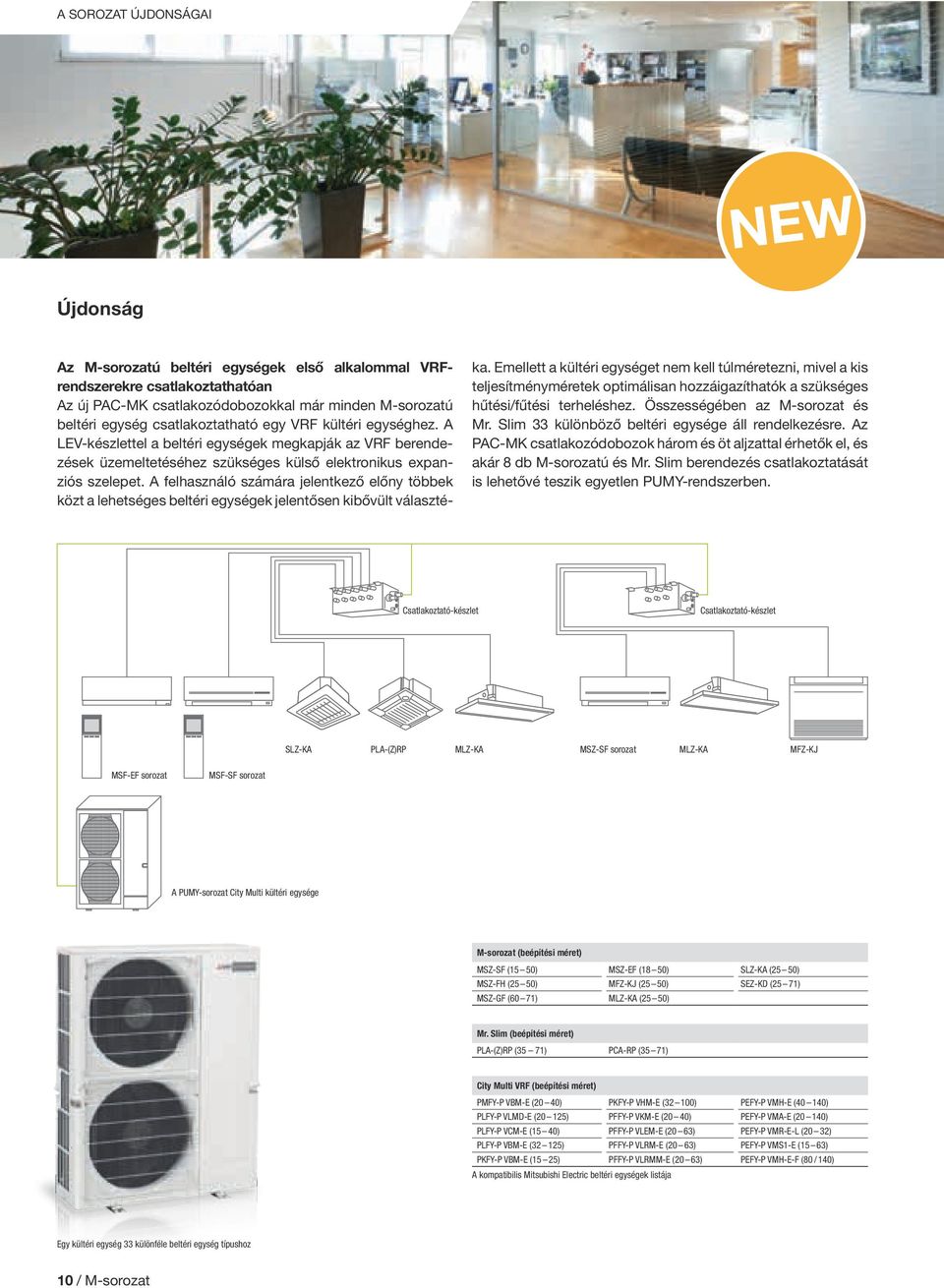

10 A SOROZAT ÚJDONSÁGAI NEW Újdonság Az Msorozatú beltéri egységek első alkalommal VRFrendszerekre csatlakoztathatóan Az új PACMK csatlakozódobozokkal már minden Msorozatú beltéri egység csatlakoztatható egy VRF kültéri egységhez. A LEVkészlettel a beltéri egységek megkapják az VRF berendezések üzemeltetéséhez szükséges külső elektronikus expanziós szelepet. A felhasználó számára jelentkező előny többek közt a lehetséges beltéri egységek jelentősen kibővült választéka. Emellett a kültéri egységet nem kell túlméretezni, mivel a kis teljesítményméretek optimálisan hozzáigazíthatók a szükséges hűtési/fűtési terheléshez. Összességében az Msorozat és Mr. Slim 33 különböző beltéri egysége áll rendelkezésre. Az PACMK csatlakozódobozok három és öt aljzattal érhetők el, és akár 8 db Msorozatú és Mr. Slim berendezés csatlakoztatását is lehetővé teszik egyetlen PUMYrendszerben. Csatlakoztatókészlet Csatlakoztatókészlet SLZKA PLA(Z)RP MLZKA MSZSF sorozat MLZKA MFZKJ MSFEF sorozat MSFSF sorozat A PUMYsorozat City Multi kültéri egysége Msorozat (beépítési méret) MSZSF (15 50) MSZEF (18 50) SLZKA (25 50) MSZFH (25 50) MFZKJ (25 50) SEZKD (25 71) MSZGF (60 71) MLZKA (25 50) Mr. Slim (beépítési méret) PLA(Z)RP (35 71) PCARP (35 71) City Multi VRF (beépítési méret) PMFYP VBME (20 40) PKFYP VHME (32 0) PEFYP VMHE (40 140) PLFYP VLMDE (20 125) PFFYP VKME (20 40) PEFYP VMAE (20 140) PLFYP VCME (15 40) PFFYP VLEME (20 63) PEFYP VMREL (20 32) PLFYP VBME (32 125) PFFYP VLRME (20 63) PEFYP VMS1E (15 63) PKFYP VBME (15 25) PFFYP VLRMME (20 63) PEFYP VMHEF (80 / 140) A kompatibilis Mitsubishi Electric beltéri egységek listája Egy kültéri egység 33 különféle beltéri egység típushoz / Msorozat

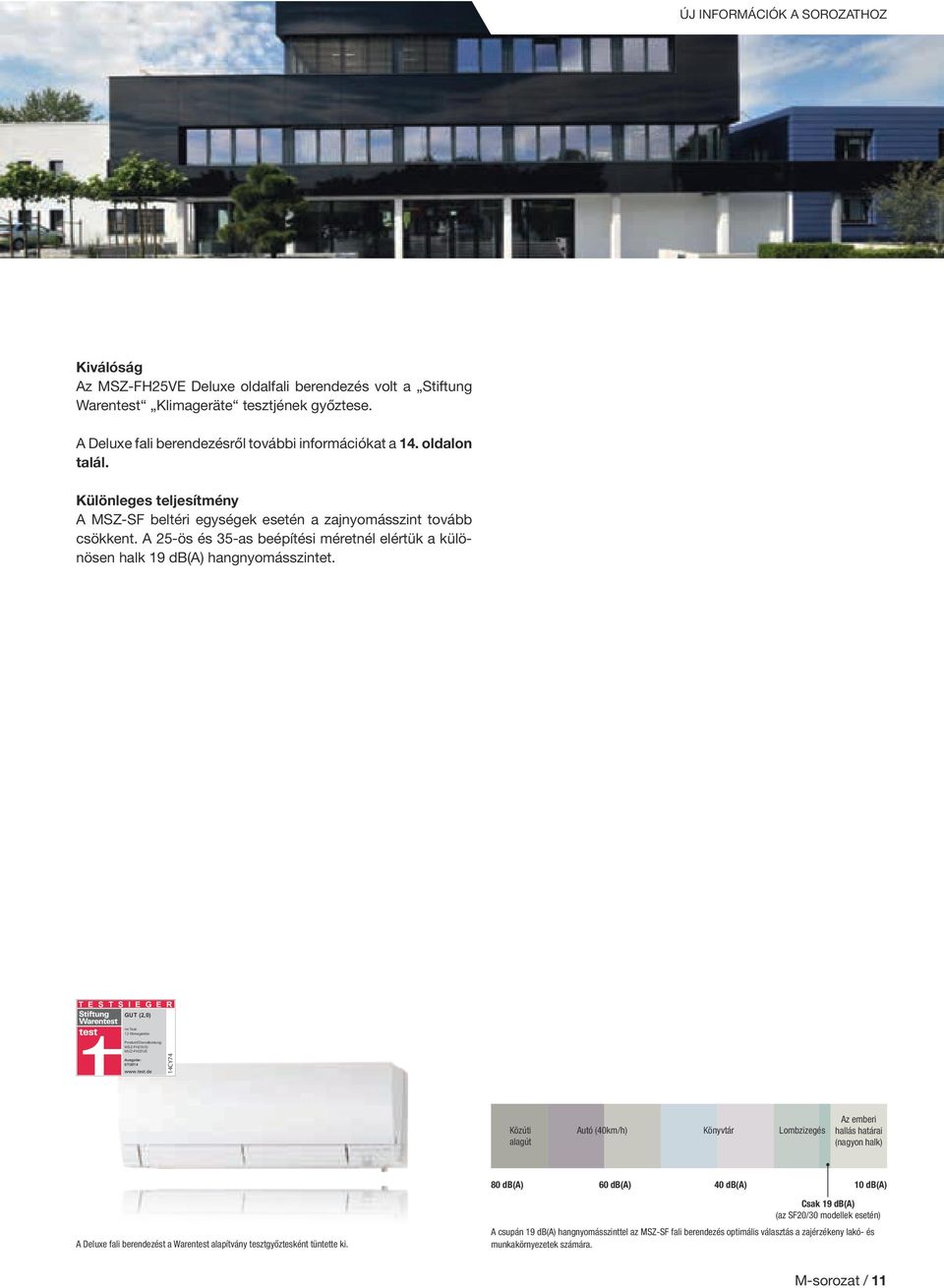

11 ÚJ INFORMÁCIÓK A SOROZATHOZ Kiválóság Az MSZFH25VE Deluxe oldalfali berendezés volt a Stiftung Warentest Klimageräte tesztjének győztese. A Deluxe fali berendezésről további információkat a 14. oldalon talál. Különleges teljesítmény A MSZSF beltéri egységek esetén a zajnyomásszint tovább csökkent. A 25ös és 35as beépítési méretnél elértük a különösen halk 19 db(a) hangnyomásszintet. T E S T S I E G E R GUT (2,0) Im Test: 12 Klimageräte Produkt/Dienstleistung: MSZFH25VE/ MUZFH25VE Ausgabe: 07/ CY74 Közúti alagút Autó (40km/h) Könyvtár Lombzizegés Az emberi hallás határai (nagyon halk) 80 db(a) 60 db(a) 40 db(a) db(a) A Deluxe fali berendezést a Warentest alapítvány tesztgyőztesként tüntette ki. Csak 19 db(a) (az SF20/30 modellek esetén) A csupán 19 db(a) hangnyomásszinttel az MSZSF fali berendezés optimális választás a zajérzékeny lakó és munkakörnyezetek számára. Msorozat / 11

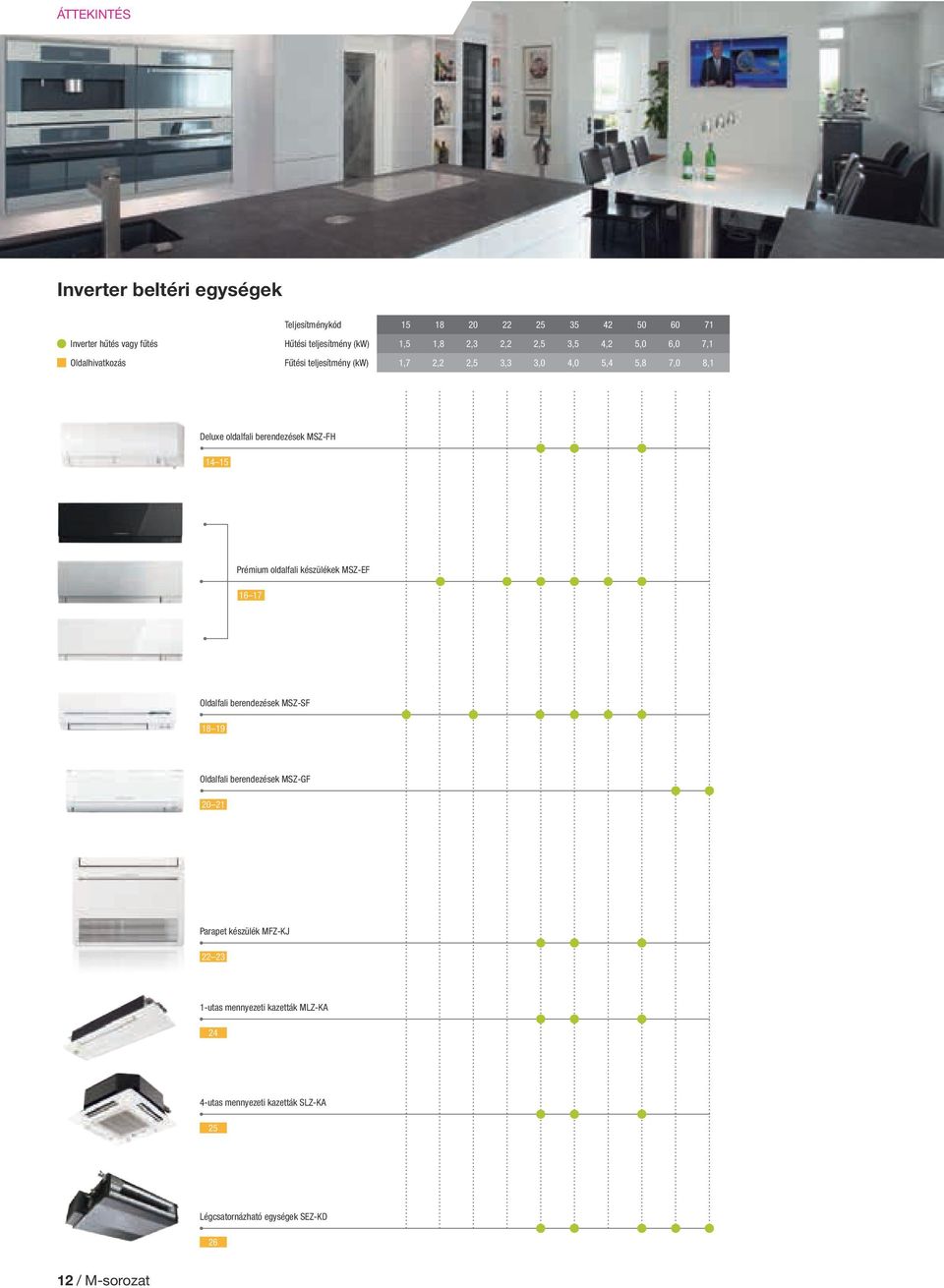

12 ÁTTEKINTÉS Inverter beltéri egységek Inverter hűtés vagy fűtés Oldalhivatkozás Teljesítménykód Hűtési teljesítmény (kw) Fűtési teljesítmény (kw) ,5 1,8 2,3 2,2 2,5 3,5 4,2 5,0 6,0 7,1 1,7 2,2 2,5 3,3 3,0 4,0 5,4 5,8 7,0 8,1 Deluxe oldalfali berendezések MSZFH Prémium oldalfali készülékek MSZEF Oldalfali berendezések MSZSF Oldalfali berendezések MSZGF Parapet készülék MFZKJ utas mennyezeti kazetták MLZKA 24 4utas mennyezeti kazetták SLZKA 25 Légcsatornázható egységek SEZKD / Msorozat

13 ÁTTEKINTÉS Multi split kültéri készülékek Max. Beltéri egységek száma Hűtési teljesítmény (kw) Fűtési teljesítmény (kw) ,3 4,2 5,3 5,4 6,8 7,2 8,3,2 12,2 12,5 14,0 15,5 4,0 4,5 6,4 7,0 8,6 8,6 9,0,5 14,0 14,0 16,0 18,0 MXZ2D33VA, MXZ2D42VA, MXZ2D53VA 29 MXZ3D54VA, MXZ3D68VA 29 MXZ4D72VA, MXZ4D83VA 30 MXZ5D2VA 30 MXZ6C122VA 30 PUMYP112VKM1/YKM1 PUMYP125VKM1/YKM1 PUMYP140VKM1/YKM1 31 Msorozat / 13

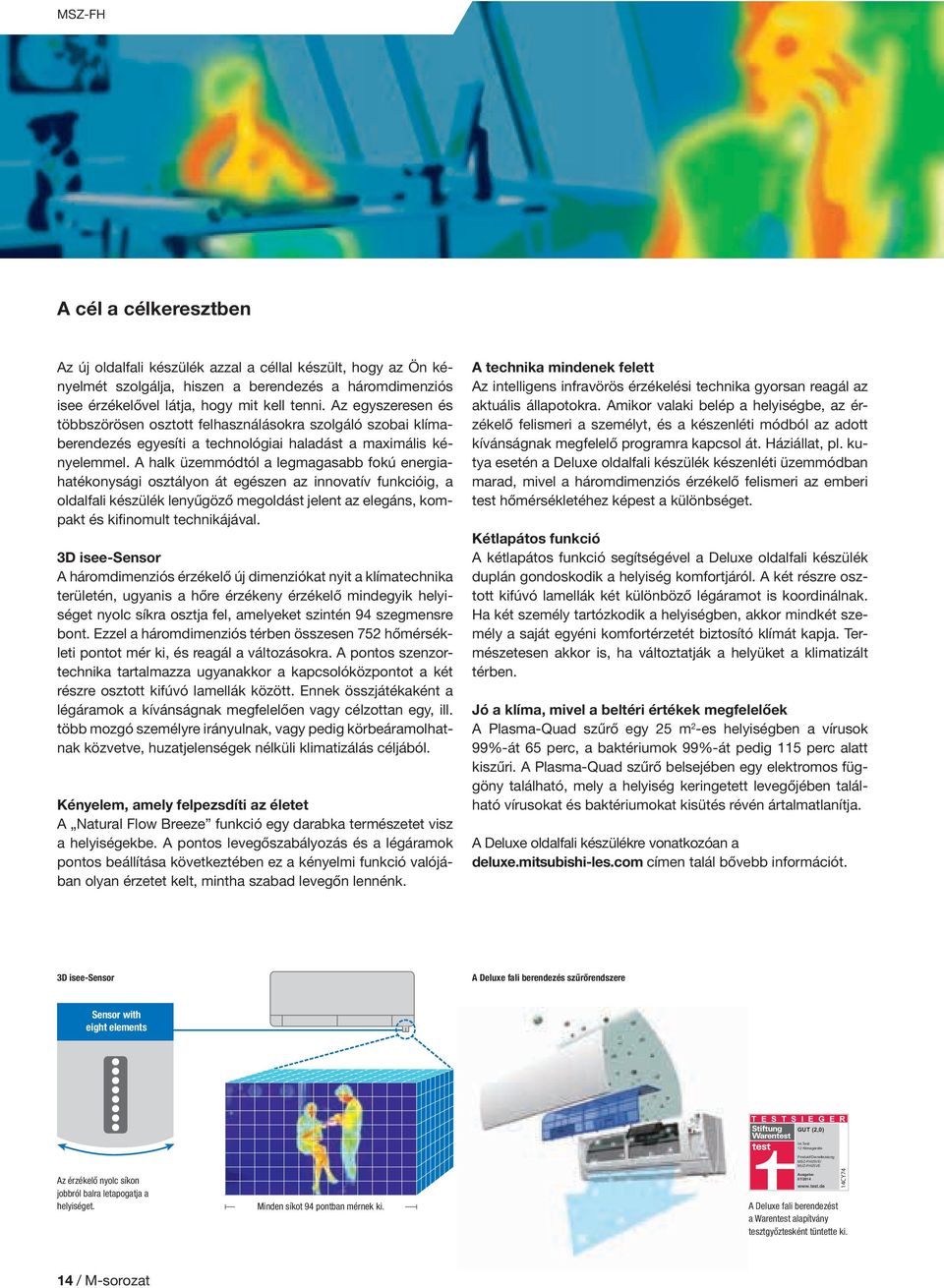

14 MSZFH A cél a célkeresztben Az új oldalfali készülék azzal a céllal készült, hogy az Ön kényelmét szolgálja, hiszen a berendezés a háromdimenziós isee érzékelővel látja, hogy mit kell tenni. Az egyszeresen és többszörösen osztott felhasználásokra szolgáló szobai klímaberendezés egyesíti a technológiai haladást a maximális kényelemmel. A halk üzemmódtól a legmagasabb fokú energiahatékonysági osztályon át egészen az innovatív funkcióig, a oldalfali készülék lenyűgöző megoldást jelent az elegáns, kompakt és kifinomult technikájával. 3D iseesensor A háromdimenziós érzékelő új dimenziókat nyit a klímatechnika területén, ugyanis a hőre érzékeny érzékelő mindegyik helyiséget nyolc síkra osztja fel, amelyeket szintén 94 szegmensre bont. Ezzel a háromdimenziós térben összesen 752 hőmérsékleti pontot mér ki, és reagál a változásokra. A pontos szenzortechnika tartalmazza ugyanakkor a kapcsolóközpontot a két részre osztott kifúvó lamellák között. Ennek összjátékaként a légáramok a kívánságnak megfelelően vagy célzottan egy, ill. több mozgó személyre irányulnak, vagy pedig körbeáramolhatnak közvetve, huzatjelenségek nélküli klimatizálás céljából. Kényelem, amely felpezsdíti az életet A Natural Flow Breeze funkció egy darabka természetet visz a helyiségekbe. A pontos levegőszabályozás és a légáramok pontos beállítása következtében ez a kényelmi funkció valójában olyan érzetet kelt, mintha szabad levegőn lennénk. A technika mindenek felett Az intelligens infravörös érzékelési technika gyorsan reagál az aktuális állapotokra. Amikor valaki belép a helyiségbe, az érzékelő felismeri a személyt, és a készenléti módból az adott kívánságnak megfelelő programra kapcsol át. Háziállat, pl. kutya esetén a Deluxe oldalfali készülék készenléti üzemmódban marad, mivel a háromdimenziós érzékelő felismeri az emberi test hőmérsékletéhez képest a különbséget. Kétlapátos funkció A kétlapátos funkció segítségével a Deluxe oldalfali készülék duplán gondoskodik a helyiség komfortjáról. A két részre osztott kifúvó lamellák két különböző légáramot is koordinálnak. Ha két személy tartózkodik a helyiségben, akkor mindkét személy a saját egyéni komfortérzetét biztosító klímát kapja. Természetesen akkor is, ha változtatják a helyüket a klimatizált térben. Jó a klíma, mivel a beltéri értékek megfelelőek A PlasmaQuad szűrő egy 25 m 2 es helyiségben a vírusok 99%át 65 perc, a baktériumok 99%át pedig 115 perc alatt kiszűri. A PlasmaQuad szűrő belsejében egy elektromos függöny található, mely a helyiség keringetett levegőjében található vírusokat és baktériumokat kisütés révén ártalmatlanítja. A Deluxe oldalfali készülékre vonatkozóan a deluxe.mitsubishiles.com címen talál bővebb információt. 3D iseesensor A Deluxe fali berendezés szűrőrendszere Sensor with eight elements T E S T S I E G E R GUT (2,0) Az érzékelő nyolc síkon jobbról balra letapogatja a helyiséget. Minden síkot 94 pontban mérnek ki. Im Test: 12 Klimageräte Produkt/Dienstleistung: MSZFH25VE/ MUZFH25VE Ausgabe: 07/ CY74 A Deluxe fali berendezést a Warentest alapítvány tesztgyőztesként tüntette ki. 14 / Msorozat

15 MSZFH MUZFH2535VE MUZFH50VE MSZFH2550VE Deluxe fali berendezések Splitinverter / Hűtésre / Fűtésre C 3D 3D iseesensor WiFi Wired Econo Cool 7 Weekly I SAVE Silent Lowheating Horizontal Swing Vertical Swing Auto PlasmaDuo Lowtemperature Lowtemperature Auto Restart MELCloud Remote Control Set Point Cooling Heating R 4 A Precharged MSZFH inverteres fali berendezések, hűtés / fűtés Beltéri készülékek leírása MSZFH25VE MSZFH35VE MSZFH50VE Hűtőteljesítmény (kw) 2,5 (1,4 3,5) 3,5 (0,8 4,0) 5,0 (1,9 6,0) Fűtőteljesítmény (kw) 3,2 (1,8 5,5) 4,0 (1,0 6,3) 6,0 (1,7 8,7) SEER hűtés esetén 9,1 8,9 7,2 SCOP fűtés esetén 5,1 5,1 4,6 Energiahatékonysági osztály Hűtés / Fűtés A+++ / A+++ A+++ / A+++ A++ / A++ Levegőtérfogatáram hűtőüzemben (m 3 /h) Zajnyomásszint db(a) Méretek (mm) Certified Quality Alacsony Közepes Magas alacsony fordulaton magas fordulaton Szélesség Mélység Magasság (+17) (+17) Tömeg (kg) 13,5 13,5 13, (+17) MUZFH inverteres kültéri egységek, hűtés / fűtés Kültéri készülékek leírása MUZFH25VE MUZFH35VE MUZFH50VE Teljesítményfelvétel beltéri készülékkel (kw) hűtés esetén fűtés esetén 0,485 0,580 Levegőtérfogatáram (m 3 /h) Zajnyomásszint db(a) Hűtés/Fűtés 46 / / / 54 Méretek (mm) Szélesség Mélység Magasság Tömeg (kg) Teljes csövezési hossz (m) Maximális magasságkülönbség (m) Hűtőközegtöltet (kg)* 1,15 1,15 1,55 Kalorikus csövek csatlakozása Ø (mm) folyadékoldal gázoldal 6 Feszültségellátás (V, fázis, Hz) , 1, , 1, ,1,50 Üzemi áramfelvétel (A) hűtés esetén 2,6 3,9 6,7 fűtés esetén 2,9 3,8 6,9 Ajánlott kismegszakító (A) 16 Hűtési felhasználási fokozat C ~+46 ~+46 ~+46 Fűtési felhasználási fokozat C 15~+24 15~+24 15~+24 * Hűtőközegtöltet 7 méteres csövezési hosszra, hosszabb csövezésre ld. 33. oldal A beltéri készülék zajnyomásszintje 1 méterrel a készülék előtt és 0,8 méterrel a készülék alatt, hűtő üzemmódban mérve. 0,820 0, ,38 1, Tartozék Típus Leírás Mennyiség MAC2330FTE Antiallergiás enzimszűrő (csereszűrő) MAC3000FTE Plazma szagszűrő (csereszűrő) Msorozat / 15

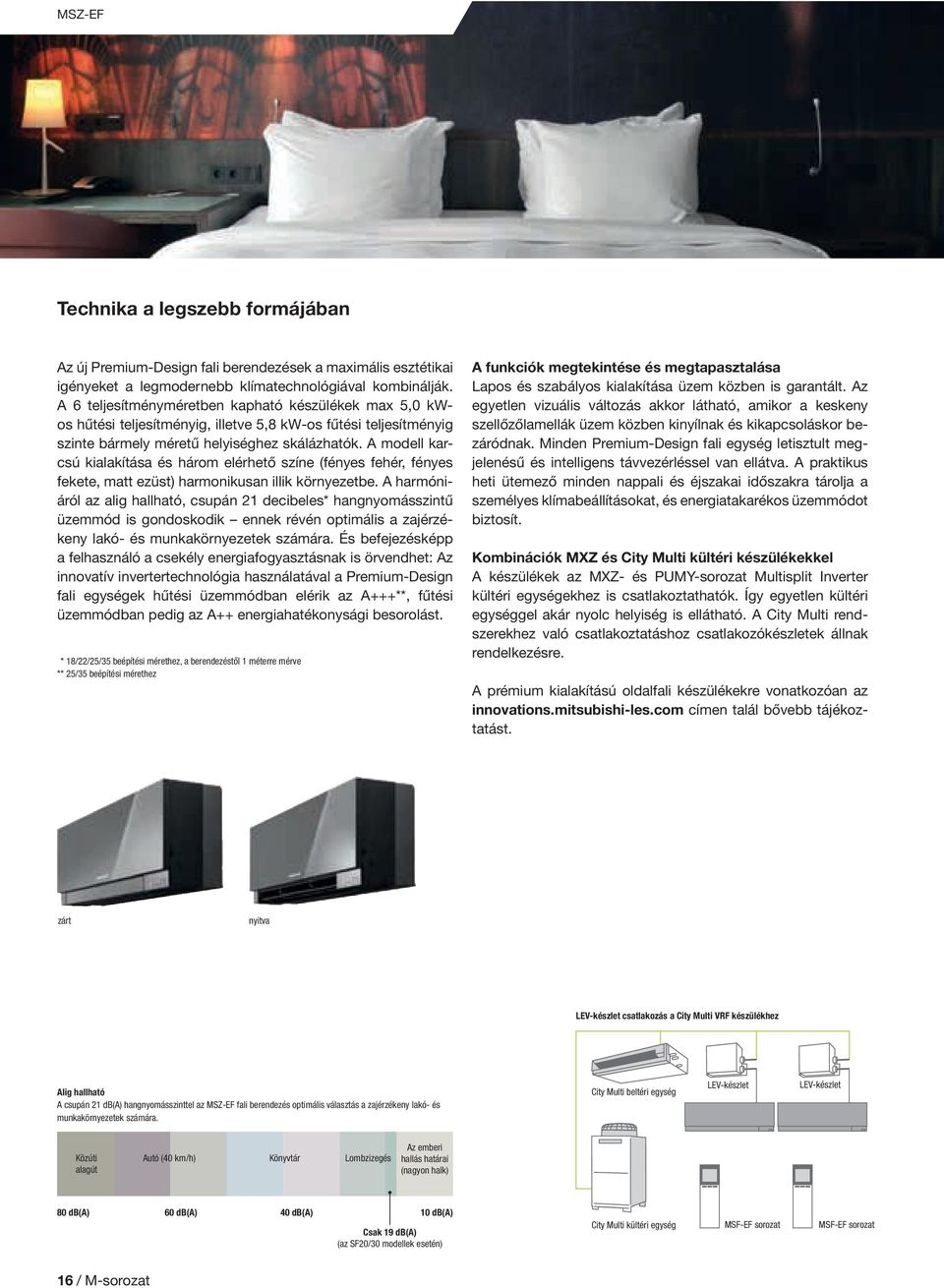

16 MSZEF Technika a legszebb formájában Az új PremiumDesign fali berendezések a maximális esztétikai igényeket a legmodernebb klímatechnológiával kombinálják. A 6 teljesítményméretben kapható készülékek max 5,0 kwos hűtési teljesítményig, illetve 5,8 kwos fűtési teljesítményig szinte bármely méretű helyiséghez skálázhatók. A modell karcsú kialakítása és három elérhető színe (fényes fehér, fényes fekete, matt ezüst) harmonikusan illik környezetbe. A harmóniáról az alig hallható, csupán 21 decibeles* hangnyomásszintű üzemmód is gondoskodik ennek révén optimális a zajérzékeny lakó és munkakörnyezetek számára. És befejezésképp a felhasználó a csekély energiafogyasztásnak is örvendhet: Az innovatív invertertechnológia használatával a PremiumDesign fali egységek hűtési üzemmódban elérik az A+++**, fűtési üzemmódban pedig az A++ energiahatékonysági besorolást. * 18/22/25/35 beépítési mérethez, a berendezéstől 1 méterre mérve ** 25/35 beépítési mérethez A funkciók megtekintése és megtapasztalása Lapos és szabályos kialakítása üzem közben is garantált. Az egyetlen vizuális változás akkor látható, amikor a keskeny szellőzőlamellák üzem közben kinyílnak és kikapcsoláskor bezáródnak. Minden PremiumDesign fali egység letisztult megjelenésű és intelligens távvezérléssel van ellátva. A praktikus heti ütemező minden nappali és éjszakai időszakra tárolja a személyes klímabeállításokat, és energiatakarékos üzemmódot biztosít. Kombinációk MXZ és City Multi kültéri készülékekkel A készülékek az MXZ és PUMYsorozat Multisplit Inverter kültéri egységekhez is csatlakoztathatók. Így egyetlen kültéri egységgel akár nyolc helyiség is ellátható. A City Multi rendszerekhez való csatlakoztatáshoz csatlakozókészletek állnak rendelkezésre. A prémium kialakítású oldalfali készülékekre vonatkozóan az innovations.mitsubishiles.com címen talál bővebb tájékoztatást. zárt nyitva LEVkészlet csatlakozás a City Multi VRF készülékhez Alig hallható A csupán 21 db(a) hangnyomásszinttel az MSZEF fali berendezés optimális választás a zajérzékeny lakó és munkakörnyezetek számára. City Multi beltéri egység LEVkészlet LEVkészlet Közúti alagút Autó (40 km/h) Könyvtár Lombzizegés Az emberi hallás határai (nagyon halk) 80 db(a) 60 db(a) 40 db(a) db(a) Csak 19 db(a) (az SF20/30 modellek esetén) City Multi kültéri egység MSFEF sorozat MSFEF sorozat 16 / Msorozat

17 MSZEF MUZEF25 42VE MSZEF1850VE2W MSZEF1850VE2S MSZEF1850VE2B Premium Design fali berendezések Splitinverter / Hűtésre / Fűtésre 7 R 4 A Certified Quality WiFi MELCloud Wired Remote Control I SAVE Weekly Econo Cool Auto Vertical Swing VRF LEVKit Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged MSZEF inverteres fali berendezések, hűtés / fűtés Beltéri készülékek leírása MSZEF18VE2 W/B/S MSZEF22VE2 W/B/S MSZEF25VE2 W/B/S MSZEF35VE2 W/B/S MSZEF42VE2 W/B/S MSZEF50VE2 W/B/S Hűtőteljesítmény (kw) 1,8 2,2 2,5 (1,2 3,4) 3,5 (1,4 4,0) 4,2 (0,9 4,6) 5,0 (1,4 5,4) Fűtőteljesítmény (kw) 3,3 3,3 3,2 (1,1 4,2) 4,0 (1,8 5,5) 5,4 (1,4 6,3) 5,8 (1,6 7,5) SEER hűtés esetén 8,5 8,5 7,7 7,2 SCOP fűtés esetén 4,7 4,6 4,6 4,5 Energiahatékonysági osztály Hűtés / Fűtés A+++ / A++ A+++ / A++ A++ / A++ A++ / A+ Levegőtérfogatáram hűtőüzemben (m 3 /h) Zajnyomásszint db(a) Méretek (mm) Alacsony Magas alacsony fordulaton magas fordulaton Szélesség Mélység Magasság Tömeg (kg) 11,5 11,5 11,5 11,5 11,5 11, MUZEF inverteres kültéri egységek, hűtés / fűtés Kültéri készülékek leírása Multi Split MXZ Multi Split MXZ MUZEF25VE MUZEF35VE MUZEF42VE MUZEF50VE Teljesítményfelvétel beltéri készülékkel (kw) hűtés esetén fűtés esetén Levegőtérfogatáram (m 3 /h) Zajnyomásszint db(a) Hűtés/Fűtés 47 / / / / 52 Méretek (mm) Szélesség Mélység Magasság Tömeg (kg) Teljes csövezési hossz (m) Maximális magasságkülönbség (m) Hűtőközegtöltet (kg)* 0,8 1,15 1,15 1,45 Kalorikus csövek csatlakozása Ø (mm) folyadékoldal gázoldal Feszültségellátás (V, fázis, Hz) , 1, , 1, , 1, , 1, 50 Üzemi áramfelvétel (A) 2,9 4,2 5,7 6,9 Ajánlott kismegszakító (A) 16 Hűtési felhasználási fokozat C ~+46 ~+46 ~+46 ~+46 Fűtési felhasználási fokozat C 15~+24 15~+24 15~+24 15~+24 * Hűtőközegtöltet 7 méteres csövezési hosszra, hosszabb csövezésre ld. 33. oldal A beltéri készülék zajnyomásszintje 1 méterrel a készülék előtt és 0,8 méterrel a készülék alatt, hűtő üzemmódban mérve. 0,545 0, ,9 0, ,280 1, ,560 1, Tartozék Típus Leírás Mennyiség MAC2320FT Antiallergén enzimszürő Msorozat / 17

18 MSZSF Feltűnően észrevétlen Különösen kisebb, de nagyobb helyiségek részére is optimálisnak mutatkoznak a kompakt oldalfali modellek, hiszen már 1,5 kwos mérettől kaphatóak és 5,0 kwos hűtési teljesítményig hat méretben teszik teljessé a teljesítményskálát. Kompakt méreteikkel a beltéri készülékek harmonikusan illeszkednek a helyiség belső képébe. Ráadásul halk működésüknek köszönhetően alig észrevehetőek. A Dual Air Guide egységgel ellátott és szabadalmaztatott levegőkimenet hűtési módban huzatmentes levegőkifúvásról, fűtési módban pedig optimális levegőelosztásról gondoskodik. Egyszeresen és többszörösen osztott felhasználás Az egyszeresen osztott rendszereken kívül a korszerűen kialakított oldalfali modelleket a többszörösen osztott inverterekkel történő kombinációra is kialakították. Az MXZ kültéri készülékekhez kettő, maximum nyolc beltéri modell csatlakoztatható a legkülönbözőbb teljesítményi méretekkel annak érdekében, hogy egyegy épület több helyiségét lehessen klimatizálni a felmerülő igényeknek megfelelően. Bővített lehetőségeket kínál egy új LEVkészlet, amely lehetővé teszi a csatlakoztatást City Multi VRFrendszerekhez annak érdekében, hogy azokat nagyobb ipari, irodai vagy hotelépületekben lehessen alkalmazni. Kombinációk MXZ és City Multi kültéri készülékekkel A készülékek az MXZ és PUMYsorozat Multisplit Inverter kültéri egységekhez is csatlakoztathatók. Így egyetlen kültéri egységgel akár nyolc helyiség is ellátható. A City Multi rendszerekhez való csatlakoztatáshoz csatlakozókészletek állnak rendelkezésre. A kompakt oldalfali készülékekre vonatkozóan az innovations. mitsubishiles.com címen talál bővebb információt. Kettős levegőterelés A felső és alsó levegőkifúvó nyílás lamellái egyegy saját motorral rendelkeznek. Ennek köszönhetően külön állíthatók, ami növeli a komfortot. Hűtő üzem Hűtő üzemben a levegő vízszintesen áramlik, így a személyekkel való közvetlen érintkezés kizárt. Fűtő üzem Fűtő üzemben a levegő függőlegesen lefelé áramlik és így pl. a lábakat is eléri. Single split és multi split alkalmazás LEVkészlet csatlakozás a City Multi VRF berendezéshez LEVkészlet LEVkészlet Single split MXZ Multi split City Multi kültéri egység 18 / Msorozat

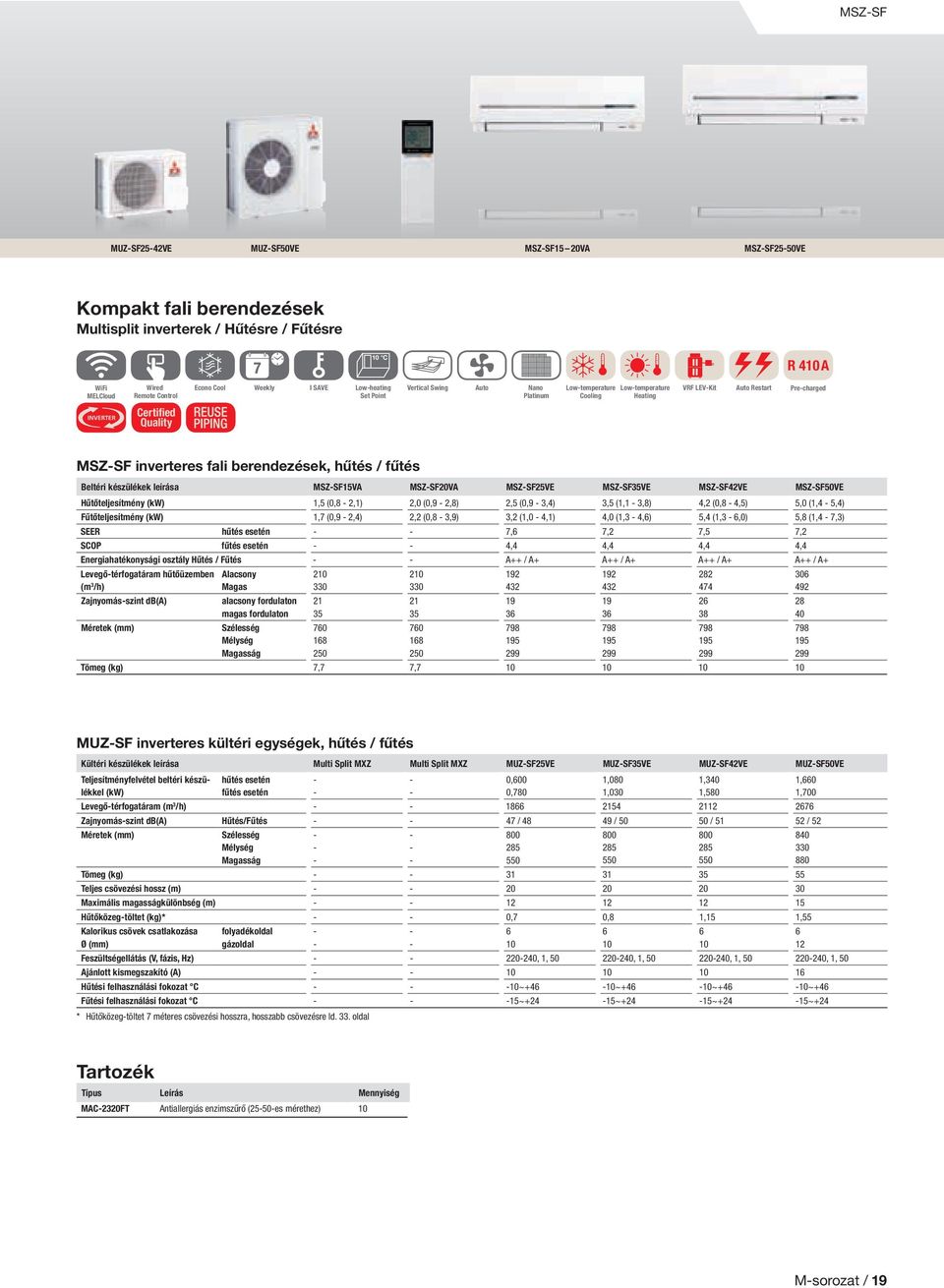

19 MSZSF MUZSF2542VE MUZSF50VE MSZSF15 20VA MSZSF2550VE Kompakt fali berendezések Multisplit inverterek / Hűtésre / Fűtésre 7 C R 4 A WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Lowheating Set Point Vertical Swing Auto Nano Platinum Lowtemperature Cooling Lowtemperature Heating VRF LEVKit Auto Restart Precharged Certified Quality MSZSF inverteres fali berendezések, hűtés / fűtés Beltéri készülékek leírása MSZSF15VA MSZSF20VA MSZSF25VE MSZSF35VE MSZSF42VE MSZSF50VE Hűtőteljesítmény (kw) 1,5 (0,8 2,1) 2,0 (0,9 2,8) 2,5 (0,9 3,4) 3,5 (1,1 3,8) 4,2 (0,8 4,5) 5,0 (1,4 5,4) Fűtőteljesítmény (kw) 1,7 (0,9 2,4) 2,2 (0,8 3,9) 3,2 (1,0 4,1) 4,0 (1,3 4,6) 5,4 (1,3 6,0) 5,8 (1,4 7,3) SEER hűtés esetén 7,6 7,2 7,5 7,2 SCOP fűtés esetén 4,4 4,4 4,4 4,4 Energiahatékonysági osztály Hűtés / Fűtés A++ / A+ A++ / A+ A++ / A+ A++ / A+ Levegőtérfogatáram hűtőüzemben (m 3 /h) Zajnyomásszint db(a) Méretek (mm) Alacsony Magas alacsony fordulaton magas fordulaton Szélesség Mélység Magasság Tömeg (kg) 7,7 7, MUZSF inverteres kültéri egységek, hűtés / fűtés Kültéri készülékek leírása Multi Split MXZ Multi Split MXZ MUZSF25VE MUZSF35VE MUZSF42VE MUZSF50VE Teljesítményfelvétel beltéri készülékkel (kw) hűtés esetén fűtés esetén Levegőtérfogatáram (m 3 /h) Zajnyomásszint db(a) Hűtés/Fűtés 47 / / / / 52 Méretek (mm) Szélesség Mélység Magasság Tömeg (kg) Teljes csövezési hossz (m) Maximális magasságkülönbség (m) Hűtőközegtöltet (kg)* 0,7 0,8 1,15 1,55 Kalorikus csövek csatlakozása Ø (mm) folyadékoldal gázoldal Feszültségellátás (V, fázis, Hz) , 1, , 1, , 1, , 1, 50 Ajánlott kismegszakító (A) 16 Hűtési felhasználási fokozat C ~+46 ~+46 ~+46 ~+46 Fűtési felhasználási fokozat C 15~+24 15~+24 15~+24 15~+24 * Hűtőközegtöltet 7 méteres csövezési hosszra, hosszabb csövezésre ld. 33. oldal 0,600 0, ,080 1, ,340 1, ,660 1, Tartozék Típus Leírás Mennyiség MAC2320FT Antiallergiás enzimszűrő (2550es mérethez) Msorozat / 19
