Máz számítási gyakorlatok érthetıen

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Máz számítási gyakorlatok érthetıen"

Átírás

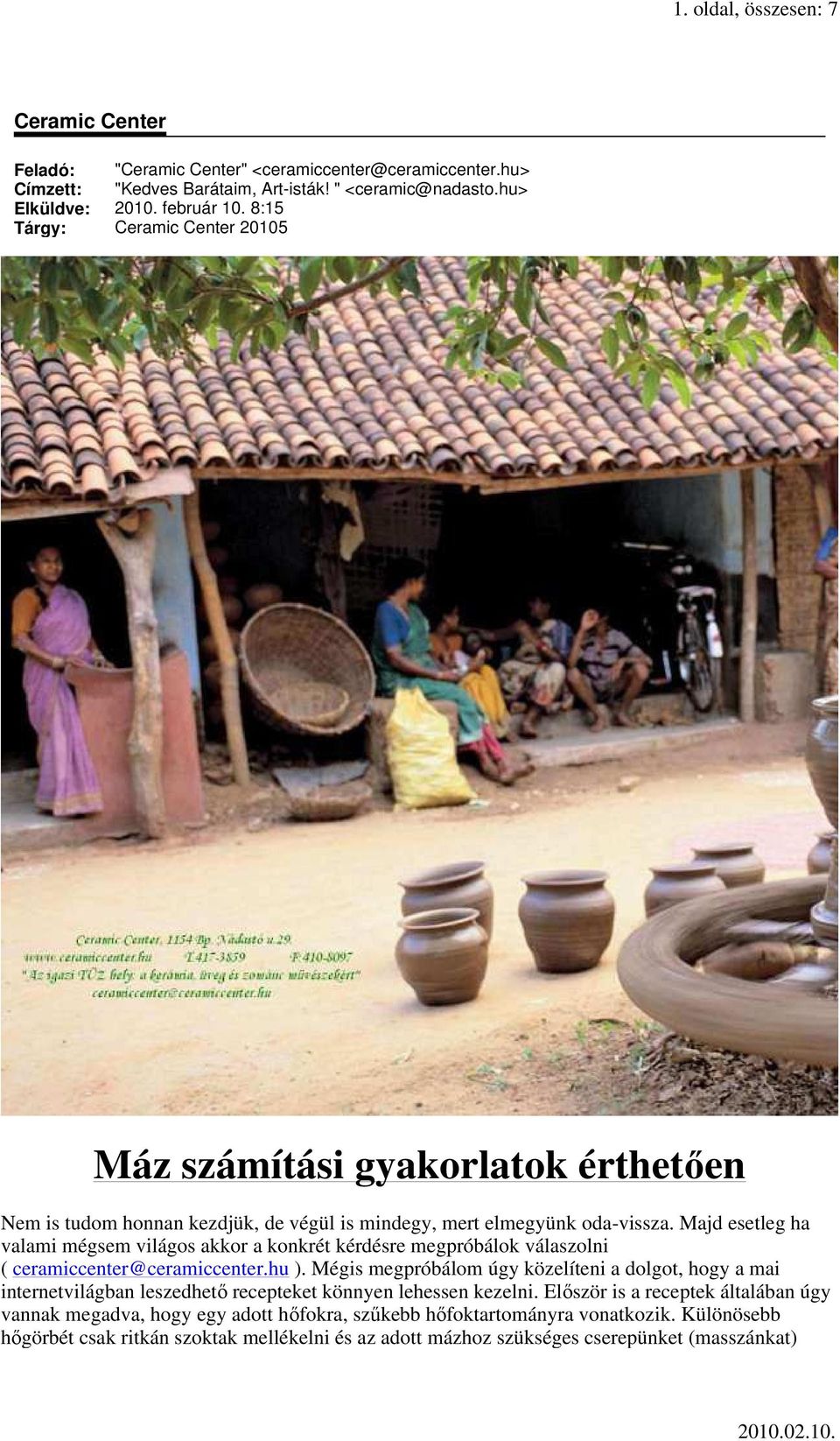

1 1. oldal, összesen: 7 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: február 10. 8:15 Tárgy: Ceramic Center Máz számítási gyakorlatok érthetıen Nem is tudom honnan kezdjük, de végül is mindegy, mert elmegyünk oda-vissza. Majd esetleg ha valami mégsem világos akkor a konkrét kérdésre megpróbálok válaszolni ( ). Mégis megpróbálom úgy közelíteni a dolgot, hogy a mai internetvilágban leszedhetı recepteket könnyen lehessen kezelni. Elıször is a receptek általában úgy vannak megadva, hogy egy adott hıfokra, szőkebb hıfoktartományra vonatkozik. Különösebb hıgörbét csak ritkán szoktak mellékelni és az adott mázhoz szükséges cserepünket (masszánkat)

2 2. oldal, összesen: 7 feltételezi. Pl. úgy írják (különösen az angolok nem szeretik használni a C fokot, és a keramikus szakzsargon egyébként is leggyakrabban a már korábban említett Seger mester cone-nal jellemzi az alkalmazott hıfokot. (A Seger gúlák speciális háromszög geometriájú "hımérık", amelyek összetétele úgy változik, hogy mondjuk 700C-tól 1700C-ig 15-20C-onként eltérı olvadáspontú. Az aktuális hımérsékletnek azt a gúlaértéket nevezzük, ahol a gúlánk pontosan elfekszik. A pontosságról egyébként annyit, hogy a mi kerámiánk kb. annyira precíz akár a hımérsékleteket, akár a technológiákat, akár pedig a számításokat vesszük, mint azt a Laci bácsi konyhareceptjeinél megismertük. Az elmélet ad egy jó és sokszor megfontolandó vezérfonalat a mihez tartást illetıen, de ez a mesterség ugye nem a 3 tizedesre való kerekítésrıl szól! Ez persze nem azt jelenti, hogy mindennemő szakmaiságot nélkülöz, de ahogy a kézmővesség is elveszti varázsát a gépiesítéskor, úgy amirıl beszélünk az továbbra is a tapasztalat nagyfokú ismeretein alapszik, empirikus.) Tehát nem akarom túlbeszélni, itt van néhány táblázat: Segergula/cone 014a 013a 012a 011a 010a 09a 08a 07a 06a 05a 04a 03a 02a 01a 1a 2a 3a 4a 5a 6a 7 8 Celsius fok Fahrenheit átszámítása Celsiusra: C = (F-32) * 5/9 Fahrenheitre: F = C * 9/ Celsius átszámítása Félreértések elkerülése végett ismeretes, hogy ma már a legkülönbözıbb programvariációk léteznek a mázszámításokra, de félı, hogy aki azt használja minden értelem és ész nélkül annak fogalma sincs azokról az alapvetı összefüggésekrıl, amelyekre ezúton próbálom az érdeklıdık figyelmét ráirányítani. Most néztem egy állítólag meseszép kristálymáz receptet (hogy egybıl a közepébe vágjunk), amit így adtak meg: Crystalline Glaze, Cone 6-10, Oxidation Base Glaze Potash Feldspar Calcite Zinc Oxide Silica Kaolin/Eckalite 5.0 Add: Nickel Oxide 2.0 for blue Red Iron 4.0 = Manganese Dioxide 6 for brown Copper Carbonte for green Comment: slow cool from maximun temperature to about 1000 C in 3-6 hours Tehát mirıl is ír itt a barátunk? Azt mondja, hogy van egy frankó kristálymáza C közé. (tehát ebbıl következıen kell egy olyan magastüző cserepünk amire ezt a mázat rá lehet tenni, és az adott hıfokot a kerámiánk deformáció nélkül elviseli (kıedény, félporcelán stb., de mindenképp valószínőleg fehérre égı). Látható, hogy a nagy mennyiségő ZnO+CaO (24+16 = 40%!, nem semmi) és az alacsonynak tőnı homok/silica (22%) matt mázat, kristályosodásra hajlamos mázat feltételez

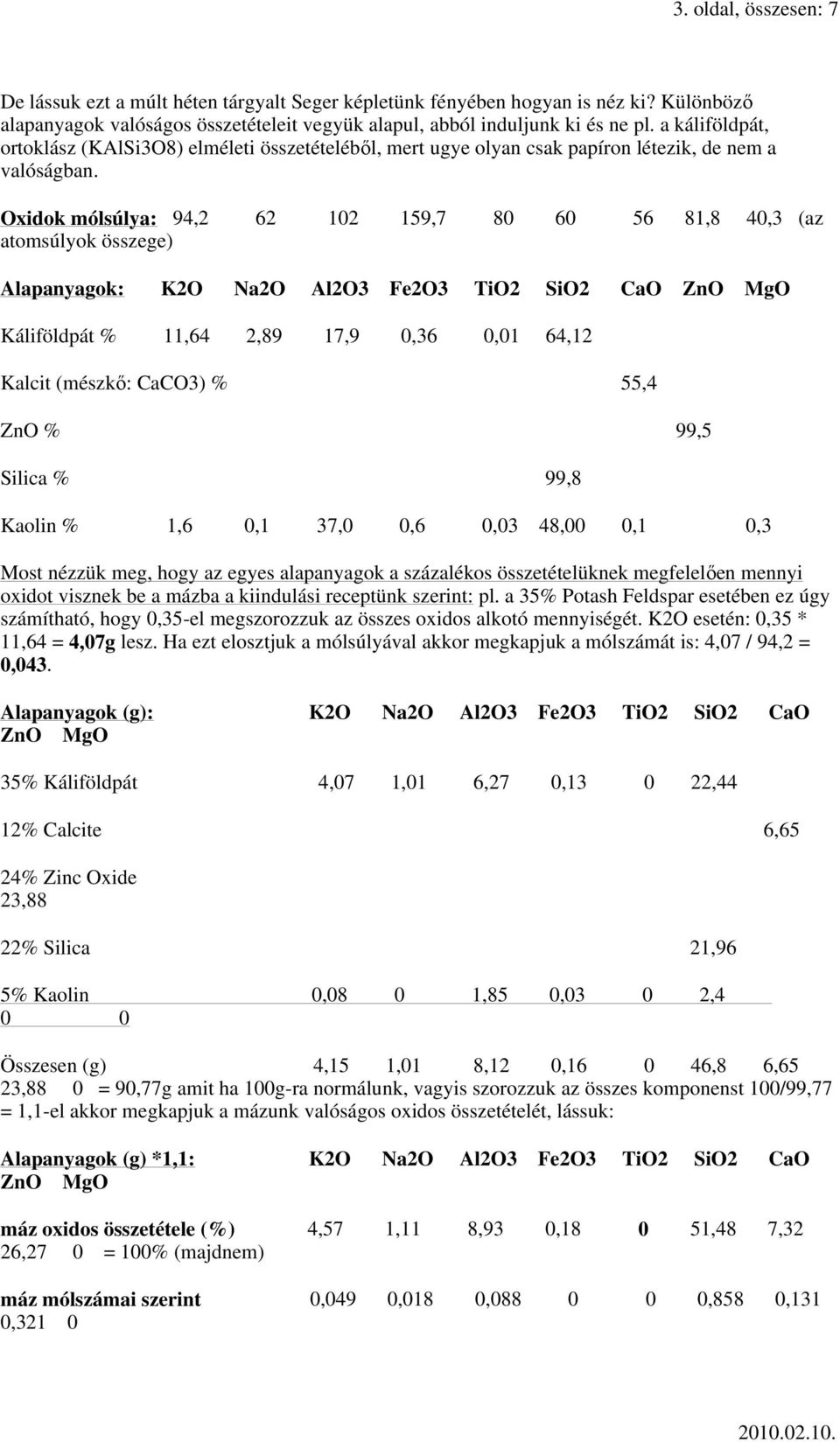

3 3. oldal, összesen: 7 De lássuk ezt a múlt héten tárgyalt Seger képletünk fényében hogyan is néz ki? Különbözı alapanyagok valóságos összetételeit vegyük alapul, abból induljunk ki és ne pl. a káliföldpát, ortoklász (KAlSi3O8) elméleti összetételébıl, mert ugye olyan csak papíron létezik, de nem a valóságban. Oxidok mólsúlya: 94, , ,8 40,3 (az atomsúlyok összege) Alapanyagok: K2O Na2O Al2O3 Fe2O3 TiO2 SiO2 CaO ZnO MgO Káliföldpát % 11,64 2,89 17,9 0,36 0,01 64,12 Kalcit (mészkı: CaCO3) % 55,4 ZnO % 99,5 Silica % 99,8 Kaolin % 1,6 0,1 37,0 0,6 0,03 48,00 0,1 0,3 Most nézzük meg, hogy az egyes alapanyagok a százalékos összetételüknek megfelelıen mennyi oxidot visznek be a mázba a kiindulási receptünk szerint: pl. a 35% Potash Feldspar esetében ez úgy számítható, hogy 0,35-el megszorozzuk az összes oxidos alkotó mennyiségét. K2O esetén: 0,35 * 11,64 = 4,07g lesz. Ha ezt elosztjuk a mólsúlyával akkor megkapjuk a mólszámát is: 4,07 / 94,2 = 0,043. Alapanyagok (g): K2O Na2O Al2O3 Fe2O3 TiO2 SiO2 CaO ZnO MgO 35% Káliföldpát 4,07 1,01 6,27 0, ,44 12% Calcite 6,65 24% Zinc Oxide 23,88 22% Silica 21,96 5% Kaolin 0,08 0 1,85 0,03 0 2,4 0 0 Összesen (g) 4,15 1,01 8,12 0, ,8 6,65 23,88 0 = 90,77g amit ha 100g-ra normálunk, vagyis szorozzuk az összes komponenst 100/99,77 = 1,1-el akkor megkapjuk a mázunk valóságos oxidos összetételét, lássuk: Alapanyagok (g) *1,1: K2O Na2O Al2O3 Fe2O3 TiO2 SiO2 CaO ZnO MgO máz oxidos összetétele (%) 4,57 1,11 8,93 0, ,48 7,32 26,27 0 = 100% (majdnem) máz mólszámai szerint 0,049 0,018 0, ,858 0,131 0,321 0

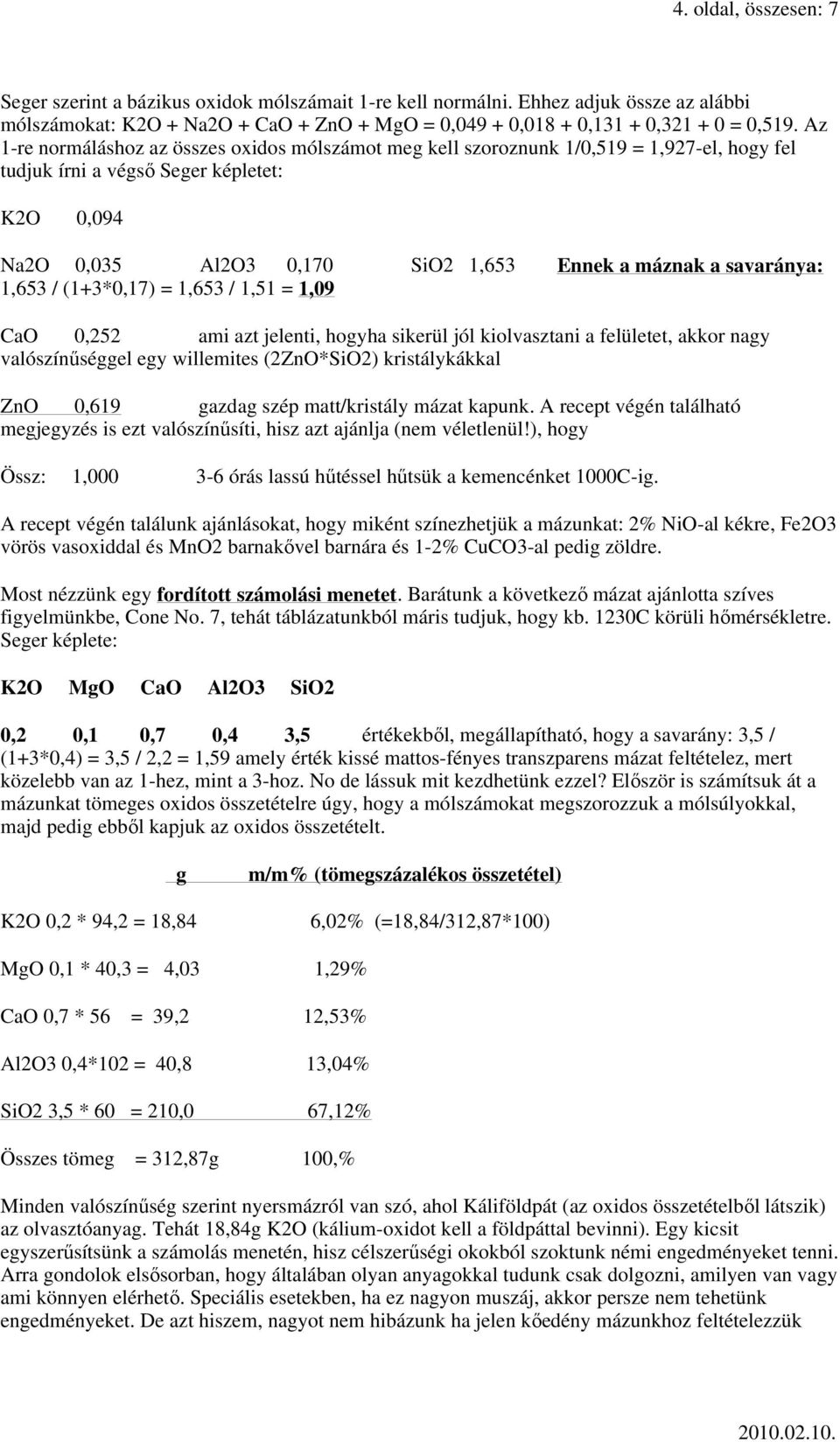

4 4. oldal, összesen: 7 Seger szerint a bázikus oxidok mólszámait 1-re kell normálni. Ehhez adjuk össze az alábbi mólszámokat: K2O + Na2O + CaO + ZnO + MgO = 0, , , , = 0,519. Az 1-re normáláshoz az összes oxidos mólszámot meg kell szoroznunk 1/0,519 = 1,927-el, hogy fel tudjuk írni a végsı Seger képletet: K2O 0,094 Na2O 0,035 Al2O3 0,170 SiO2 1,653 Ennek a máznak a savaránya: 1,653 / (1+3*0,17) = 1,653 / 1,51 = 1,09 CaO 0,252 ami azt jelenti, hogyha sikerül jól kiolvasztani a felületet, akkor nagy valószínőséggel egy willemites (2ZnO*SiO2) kristálykákkal ZnO 0,619 gazdag szép matt/kristály mázat kapunk. A recept végén található megjegyzés is ezt valószínősíti, hisz azt ajánlja (nem véletlenül!), hogy Össz: 1, órás lassú hőtéssel hőtsük a kemencénket 1000C-ig. A recept végén találunk ajánlásokat, hogy miként színezhetjük a mázunkat: 2% NiO-al kékre, Fe2O3 vörös vasoxiddal és MnO2 barnakıvel barnára és 1-2% CuCO3-al pedig zöldre. Most nézzünk egy fordított számolási menetet. Barátunk a következı mázat ajánlotta szíves figyelmünkbe, Cone No. 7, tehát táblázatunkból máris tudjuk, hogy kb. 1230C körüli hımérsékletre. Seger képlete: K2O MgO CaO Al2O3 SiO2 0,2 0,1 0,7 0,4 3,5 értékekbıl, megállapítható, hogy a savarány: 3,5 / (1+3*0,4) = 3,5 / 2,2 = 1,59 amely érték kissé mattos-fényes transzparens mázat feltételez, mert közelebb van az 1-hez, mint a 3-hoz. No de lássuk mit kezdhetünk ezzel? Elıször is számítsuk át a mázunkat tömeges oxidos összetételre úgy, hogy a mólszámokat megszorozzuk a mólsúlyokkal, majd pedig ebbıl kapjuk az oxidos összetételt. g m/m% (tömegszázalékos összetétel) K2O 0,2 * 94,2 = 18,84 6,02% (=18,84/312,87*100) MgO 0,1 * 40,3 = 4,03 1,29% CaO 0,7 * 56 = 39,2 12,53% Al2O3 0,4*102 = 40,8 13,04% SiO2 3,5 * 60 = 210,0 67,12% Összes tömeg = 312,87g 100,% Minden valószínőség szerint nyersmázról van szó, ahol Káliföldpát (az oxidos összetételbıl látszik) az olvasztóanyag. Tehát 18,84g K2O (kálium-oxidot kell a földpáttal bevinni). Egy kicsit egyszerősítsünk a számolás menetén, hisz célszerőségi okokból szoktunk némi engedményeket tenni. Arra gondolok elsısorban, hogy általában olyan anyagokkal tudunk csak dolgozni, amilyen van vagy ami könnyen elérhetı. Speciális esetekben, ha ez nagyon muszáj, akkor persze nem tehetünk engedményeket. De azt hiszem, nagyot nem hibázunk ha jelen kıedény mázunkhoz feltételezzük

5 5. oldal, összesen: 7 hogy az alábbi összetételő káliföldpátunk van: K2O Na2O Al2O3 Fe2O3 TiO2 SiO2 Káliföldpát(%): 7,2 0,2 15,6 0,2 0,01 76,8 A további számításoknál a szennyezésként jelenlevı kis mennyiségő alkotókkal nem számolunk. 100g káliföldpát tartalmaz 7,2g K2O-ot, akkor a szükséges 18,84g K2O-ot 18,84 / 7,2 * 100 = 261,67g káliföldpáttal lehet bevinni. Igen ám, de 261,67g földpáttal nem csak K2O-ot viszünk be hanem 2,6167 * 15,6 = 40,82 g Alumínium-oxidot is. Ez a mennyiség pontosan megegyezik a mázreceptben szereplı mennyiséggel, így pótlólagos Al2O3 bevitel (kaolinnal, agyaggal, egyéb Aloxi tartalmú anyaggal) már nem szükséges. Nézzük mi a helyzet a szilícium-dioxiddal, amit még a földpáttal beviszünk. 261,67g káliföldpáttal 2,6167 * 76,8 = 201g SiO2-ot viszünk be. A hiányzó = 9grammot finom szemcsés kvarchomok formájában célszerő a mázhoz adni. De mivel CaO-ot is kell még hozzáadni adhatnánk wollasztonitot (CaSiO3) is a mázhoz, de ez csak feleslegesen drágítaná meg a mázat, másfelıl az olcsó mindenütt hozzáférhetı mészkı tökéletesen megfelel, hisz poralakban is kapható és a karbonátbomlás hıfoka ( C) a magashıfokú mázat nem habosítja, viszont rendkívül reakcióképes égetett me szet (CaO) kapunk. Akkor nézzük a kissé dolomitos mészkılisztünket, ami rendelkezésünkre áll: CaO MgO Fe2O3 TiO2 SiO2 Mészkıliszt(%): 50,5 5,2 0,2 0,01 <0,5% a további számolásoknál itt is eltekintünk a szennyezıdésektıl Mázreceptünk szerint 39,2g CaO-ra van szükség. Mészkılisztünk 100grammja 50,5g CaO-t tartalmaz, akkor tehát 39,2 / 50,5 * 100 = 77,62g mészkıliszt kell. 77,62g mészkıliszttel az összetétel szerint 5,2 * 0,7762 = 4,04g MgO-ot is beviszünk, ami pontosan annyi, mint amennyit a mázreceptünk igényel. És kész valamennyi szükséges mennyiségő oxidot bevittük. Akkor most nézzük, hogy hogy is néz ki ez a máz: 261,67g káliföldpát 261,67 / 348,29 * 100 = 75,12 % 77,62g mészkıliszt 22,29 % 9,00g kvarcliszt 2,58 % 348,29 99,99 % Az így kapott máz megfelelı színezékekkel természetesen tetszés szerint színezhetı. De errıl majd legközelebb. Még egyszer szeretném azért a túlzott illúziókat eloszlatni. Ezen számítások segítségével igazából egy vezérfonalat tartunk csak a kezünkben. A számítások eredményeképp kapott abszolút értékek önálló értelmezgetésétıl és túlzottan pontos elvárásoktól óva intek mindenkit. Ez persze nem kérdıjelezi meg eme a gyakorlatban általánosan elterjedt számítások és képletek létjogosultságát. Igazi használhatóságát én sokkal inkább a relatív, egymáshoz viszonyított kísérletezések gyakorlatában látom. Segítségükkel nem a vak vezet világtalant játszunk, hanem egy lehetıséget kapunk, hogy logikus, egymásra épülı próbákkal folyamatosan közelítsünk és ne távolodjunk a kívánt céltól. A kísérletezıknek sok sikert kívánok, akiket pedig untattam ezekkel a fejtegetésekkel

6 6. oldal, összesen: 7 azoktól elnézést kérek. Jutalmul íme e heti visszautasíthatatlan ajánlatunk 8.00-tól 16.-án ig Ft/kg netto árak 10kgtól 1kg-tól 50kg-tól ATSLB102 fényes fehér máz ( C) 350 AT35 fényes fehér máz ( C) 320 ATCRS94 transzparens máz ( C) 330 AT32 transzparens máz ( C) 310 1zsáktól (40kg) bruttó Ft/40kg 15zsáktól 2200 a mennyiségtıl függetlenül G5/B3 modellgipsz 1980 Netto Ft/kg min.1kg-tól SZ sárga szinezék 1200

7 7. oldal, összesen: 7 További Híradóról való leiratkozáshoz kérjük kattanj az alábbi linkre: leiratkozás No virus found in this incoming message. Checked by AVG - Version: / Virus Database: / Release Date: 02/09/10 07:35:00

I. ANALITIKAI ADATOK MEGADÁSA, KONVERZIÓK

I. ANALITIKAI ADATOK MEGADÁSA, KONVERZIÓK I. ANALITIKAI ADATOK MEGADÁSA, KONVERZIÓK I.2. Konverziók Geokémiai vizsgálatok során gyakran kényszerülünk arra, hogy különböző kémiai koncentrációegységben megadott adatokat hasonlítsunk össze vagy alakítsuk

Részletesebben

Ceramic Center 2010.03.24.

Ceramic Center 2010.03.24. 1. oldal, összesen: 7 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. március 24. 7:53 Tárgy: Ceramic

Részletesebben

KERÁMIATAN I. MISKOLCI EGYETEM. Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet

KERÁMIATAN I. MISKOLCI EGYETEM. Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet MISKOLCI EGYETEM Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék KERÁMIATAN I. gyakorlati segédlet 1. gyakorlat: Porcelán öntımassza oxidos összetételének meghatározása Összeállította: Dr.

Részletesebben

Zománcozás. Ceramic Center

Zománcozás. Ceramic Center 1. oldal, összesen: 9 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. február 24. 7:38 Tárgy: Ceramic

Részletesebben

Gránit és márvány ablakpárkányok felmérése, beépítése - www.nadasto.hu

Gránit és márvány ablakpárkányok felmérése, beépítése - www.nadasto.hu 1. oldal, összesen: 8 Ceramic Center Feladó: "Nadastó " Címzett: "Tisztelt Attila!" Elküldve: 2010. január 21. 10:13 Tárgy: 20103 Gránit Nádastó Stone Gránit és

Részletesebben

Ceramic Center 2010.03.17.

Ceramic Center 2010.03.17. 1. oldal, összesen: 6 Ceramic Center Feladó: "Nadastó " Címzett: "Tisztelt Attila!" Elküldve: 2010. január 12. 17:21 Tárgy: 20101 Nádastó Stone Poszeidon 2010-re

Részletesebben

KERÁMIATAN I. MISKOLCI EGYETEM. Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet

KERÁMIATAN I. MISKOLCI EGYETEM. Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet MISKOLCI EGYETEM Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék KERÁMIATAN I. gyakorlati segédlet : Égetési veszteség meghatározása Összeállította: Dr. Simon Andrea Géber Róbert 1. A gyakorlat

Részletesebben

Ceramic Center 2010.03.31.

Ceramic Center 2010.03.31. 1. oldal, összesen: 8 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. március 31. 7:38 Tárgy: Ceramic

Részletesebben

Interkerám 20 éve a szilikátipar szolgálatában.... A raku. Rövid története és újjáéledése

Interkerám 20 éve a szilikátipar szolgálatában.... A raku. Rövid története és újjáéledése . Interkerám 20 éve a szilikátipar szolgálatában.......... A raku Rövid története és újjáéledése A raku története A raku egy japán égetési technika, amely körülbelül 400 éves múltra tekinthet vissza. Eredetileg

Részletesebben

Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet

Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet MISKOLCI EGYETEM Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék KERÁMIATAN I. gyakorlati segédlet : Porcelán termékek mázazása, a máz lineáris hıtágulási együtthatójának meghatározása Összeállította:

Részletesebben

ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)

ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják

Részletesebben

A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!

A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható! 1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket

Részletesebben

Mitıl Fényes ill. mitıl Matt a mázunk? Ceramic Center

Mitıl Fényes ill. mitıl Matt a mázunk? Ceramic Center 1. oldal, összesen: 9 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. február 3. 9:35 Tárgy: Ceramic

Részletesebben

1. Hideg vagy meleg fehér LED izzó?

1. Hideg vagy meleg fehér LED izzó? 1. Hideg vagy meleg fehér LED izzó? Elıször is mi a különbség a meleg és a hideg fehér izzó között? A meleg fehér szín egy sárgás fehér szín, hasonlít a már megszokott halogén fényéhez (megjegyzés: a halogén

Részletesebben

Interkerám Kft. 6000 Kecskemét, Parasztfőiskola 12. A recept szerint bemért nyersanyagok keverékét 1400 C-on, olvasztókemencében

Interkerám Kft. 6000 Kecskemét, Parasztfőiskola 12. A recept szerint bemért nyersanyagok keverékét 1400 C-on, olvasztókemencében Ékszerzománc rézre, tombakra, ezüstre és aranyra 1. A tűzzománcokról általában A tűzzománc nem teljesen kiolvasztott, szervetlen, főleg oxidos összetételű lényegében üvegesen megszilárdult anyag. A recept

Részletesebben

Általános Kémia Gyakorlat II. zárthelyi október 10. A1

Általános Kémia Gyakorlat II. zárthelyi október 10. A1 2008. október 10. A1 Rendezze az alábbi egyenleteket! (5 2p) 3 H 3 PO 3 + 2 HNO 3 = 3 H 3 PO 4 + 2 NO + 1 H 2 O 2 MnO 4 + 5 H 2 O 2 + 6 H + = 2 Mn 2+ + 5 O 2 + 8 H 2 O 1 Hg + 4 HNO 3 = 1 Hg(NO 3 ) 2 +

Részletesebben

Környezeti analitika laboratóriumi gyakorlat Számolási feladatok áttekintése

Környezeti analitika laboratóriumi gyakorlat Számolási feladatok áttekintése örnyezeti analitika laboratóriumi gyakorlat Számolási feladatok áttekintése I. A számolási feladatok megoldása során az oldatok koncentrációjának számításához alapvetıen a következı ismeretekre van szükség:

Részletesebben

Hálózati folyamok. A használt fogalmak definiálása

Hálózati folyamok. A használt fogalmak definiálása Hálózati folyamok Hálózat A használt fogalmak definiálása Ez összesen 4 dologból áll: - Egy irányított G gráf - Ennek egy kitüntetett pontja, amit forrásnak hívunk és s-sel jelölünk - A gráf még egy kitüntetett

Részletesebben

szilícium-karbid, nemes korund és normál korund

szilícium-karbid, nemes korund és normál korund szilícium-karbid, nemes korund és normál korund c/o Cerablast GmbH & Co.KG Gerhard-Rummler-Str.2 D-74343 Sachsenheim / Németország Telefon: 0049 7147 220824 Fax: 0049 7147 220840 E-Mail: info@korutec.com

Részletesebben

POLÍROZÁS A SZERSZÁMGYÁRTÁSBAN I. rész.

POLÍROZÁS A SZERSZÁMGYÁRTÁSBAN I. rész. 1, A polírozás fogalma: POLÍROZÁS A SZERSZÁMGYÁRTÁSBAN I. rész. A polírozás olyan felület-megmunkálási eljárás, melynek során sima, tükörfényes felületet hozunk létre mechanikai vagy kémiai módszerekkel.

Részletesebben

Tartalom: Bevezetés. 1. Karbidok. 1.1 Szilíciumkarbid

Tartalom: Bevezetés. 1. Karbidok. 1.1 Szilíciumkarbid Tartalom: Bevezetés Az oxidkerámiákhoz hasonlóan a nem-oxid kerámiák is kizárólag szintetikus előállítás útján fordulnak elő. A nem-oxid elnevezés általában karbid, nitrid, vagy oxinitrid tartalomra utal.

Részletesebben

V átlag = (V 1 + V 2 +V 3 )/3. A szórás V = ((V átlag -V 1 ) 2 + ((V átlag -V 2 ) 2 ((V átlag -V 3 ) 2 ) 0,5 / 3

V átlag = (V 1 + V 2 +V 3 )/3. A szórás V = ((V átlag -V 1 ) 2 + ((V átlag -V 2 ) 2 ((V átlag -V 3 ) 2 ) 0,5 / 3 5. gyakorlat. Tömegmérés, térfogatmérés, pipettázás gyakorlása tömegméréssel kombinálva. A mérési eredmények megadása. Sóoldat sőrőségének meghatározása, koncentrációjának megadása a mért sőrőség alapján.

Részletesebben

Szöveges feladatok a mátrixaritmetika alkalmazására

Szöveges feladatok a mátrixaritmetika alkalmazására Szöveges feladatok a mátrixaritmetika alkalmazására Bevezetés: Tekintsük az alábbi -es mátrixot: A. Szorozzuk meg ezt jobbról egy alkalmas méretű (azaz -es) oszlopvektorral, amely az R tér kanonikus bázisának

Részletesebben

11. előadás MAGMÁS KŐZETEK

11. előadás MAGMÁS KŐZETEK 11. előadás MAGMÁS KŐZETEK MAGMÁS KŐZETEK A FÖLDKÉREGBEN A magmából képződnek az elő- és főkristályosodás során. A megszilárdulás helye szerint: Intruzív (mélységi) kőzetek (5-20 km mélységben) Szubvulkáni

Részletesebben

T. Cím! Megkaptam az ajánlatunk elbírálásáról elkészült összegzést.

T. Cím! Megkaptam az ajánlatunk elbírálásáról elkészült összegzést. 52/11-3-VII. Bojtos Andrea részére APEX-MM Kft. e-mail: bojtos@apex-mm.hu T. Cím! Megkaptam az ajánlatunk elbírálásáról elkészült összegzést. A mély, tartalmas és szerteágazó Ajánlatkérés legfıbb kiírási

Részletesebben

Matematikai alapok és valószínőségszámítás. Valószínőségi eloszlások Binomiális eloszlás

Matematikai alapok és valószínőségszámítás. Valószínőségi eloszlások Binomiális eloszlás Matematikai alapok és valószínőségszámítás Valószínőségi eloszlások Binomiális eloszlás Bevezetés A tudományos életben megfigyeléseket teszünk, kísérleteket végzünk. Ezek többféle különbözı eredményre

Részletesebben

SOFIA BLAST KFT WWW.HOMOKFUVO.HU Tel.:06 20 540 4040

SOFIA BLAST KFT WWW.HOMOKFUVO.HU Tel.:06 20 540 4040 SOFIA BLAST KFT WWW.HOMOKFUVO.HU Tel.:06 20 540 4040 A technológia alapja, hogy magasnyomású levegővel különböző koptatóanyagot repítünk ki. A nagy sebességgel kilépő anyag útjába állított tárgy kopást

Részletesebben

A tételsor a 21/2007. (V.21.) SZMM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült.

A tételsor a 21/2007. (V.21.) SZMM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült. A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,

Részletesebben

Szerb Köztársaság OKTATÁSI ÉS TUDOMÁNYÜGYI MINISZTÉRIUM OKTATÁSI ÉS NEVELÉSI MINŐSÉGELLENŐRZŐ INTÉZET

Szerb Köztársaság OKTATÁSI ÉS TUDOMÁNYÜGYI MINISZTÉRIUM OKTATÁSI ÉS NEVELÉSI MINŐSÉGELLENŐRZŐ INTÉZET Szerb Köztársaság OKTATÁSI ÉS TUDOMÁNYÜGYI MINISZTÉRIUM OKTATÁSI ÉS NEVELÉSI MINŐSÉGELLENŐRZŐ INTÉZET FELADATOK AZ ÁLTALÁNOS OKTATÁS ÉS NEVELÉS ZÁRÓVIZSGÁJÁRA a 2011/2012-es tanévben TESZT 3 matematikából

Részletesebben

Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója

Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója 1.) Általános tudnivalók: A segédtábla két méretben készül, 10, és 50 sort lehet kitölteni. A tábla megnevezéséből amit

Részletesebben

Internetes Elıjegyzés Elıjegyzési Központon keresztül

Internetes Elıjegyzés Elıjegyzési Központon keresztül Internetes Elıjegyzés Elıjegyzési Központon keresztül EKPortal (IxWebEk) felhasználói súgó (infomix Kft) Bizalmas 1. oldal 2008.03.28. Tartalomjegyzék Tartalomjegyzék... 2 1 Portál elérhetısége... 3 1.1

Részletesebben

Háromszögek ismétlés Háromszög egyenlőtlenség(tétel a háromszög oldalairól.) Háromszög szögei (Belső, külső szögek fogalma és összegük) Háromszögek

Háromszögek ismétlés Háromszög egyenlőtlenség(tétel a háromszög oldalairól.) Háromszög szögei (Belső, külső szögek fogalma és összegük) Háromszögek 2013. 11.19. Háromszögek ismétlés Háromszög egyenlőtlenség(tétel a háromszög oldalairól.) Háromszög szögei (Belső, külső szögek fogalma és összegük) Háromszögek csoportosítása szögeik szerint (hegyes-,

Részletesebben

1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4.

1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4. 1. változat z 1-től 16-ig terjedő feladatokban négy válaszlehetőség van, amelyek közül csak egy helyes. Válaszd ki a helyes választ és jelöld be a válaszlapon! 1. Melyik sor fejezi be helyesen az állítást:

Részletesebben

mikroszerkezet, tulajdonságok

mikroszerkezet, tulajdonságok Románcement ncement: összetétel, mikroszerkezet, tulajdonságok Dr. rer. nat. Pintér Farkas Budapesti workshop a ROCARE EU-projekt szervezésében Info-day of the EU-project ROCARE, Budapest, 4/5/2012 A hidraulikus

Részletesebben

FÖL(D)PÖRGETŐK HÁZI VERSENY 2. FORDULÓ 5-6. évfolyam Téma: Lelkünk temploma, avagy nagyító alatt az emberi test

FÖL(D)PÖRGETŐK HÁZI VERSENY 2. FORDULÓ 5-6. évfolyam Téma: Lelkünk temploma, avagy nagyító alatt az emberi test A Földpörgetők versenyen, minden tantárgy feladataira összesen 20 pontot lehet kapni, így egy forduló összpontszáma 100 pont a feladatok számától függetlenül. Csak a kiosztott fejléces üres papírokra lehet

Részletesebben

Matematikai alapok és valószínőségszámítás. Valószínőségszámítási alapok

Matematikai alapok és valószínőségszámítás. Valószínőségszámítási alapok Matematikai alapok és valószínőségszámítás Valószínőségszámítási alapok Bevezetés A tudományos életben vizsgálódunk pontosabb megfigyelés, elırejelzés, megértés reményében. Ha egy kísérletet végzünk, annak

Részletesebben

(11) Lajstromszám: E 006 606 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

(11) Lajstromszám: E 006 606 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA !HU000006606T2! (19) HU (11) Lajstromszám: E 006 606 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 0 79193 (22) A bejelentés napja:

Részletesebben

1. A VÍZ SZÉNSAV-TARTALMA. A víz szénsav-tartalma és annak eltávolítása

1. A VÍZ SZÉNSAV-TARTALMA. A víz szénsav-tartalma és annak eltávolítása 1. A VÍZ SZÉNSAV-TARTALMA A víz szénsav-tartalma és annak eltávolítása A természetes vizek mindig tartalmaznak oldott széndioxidot, CO 2 -t. A CO 2 a vizekbe elsősor-ban a levegő CO 2 -tartalmának beoldódásával

Részletesebben

Színtestek - Szervetlen festékeink. Ceramic Center 2010.02.17.

Színtestek - Szervetlen festékeink. Ceramic Center 2010.02.17. 1. oldal, összesen: 8 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. február 17. 7:38 Tárgy: Ceramic

Részletesebben

SIKLÓCSAPÁGY KISFELADAT

SIKLÓCSAPÁGY KISFELADAT Dr. Lovas Lászl SIKLÓCSAPÁGY KISFELADAT Segédlet a Jármű- és hajtáselemek II. tantárgyhoz Kézirat 2012 SIKLÓCSAPÁGY KISFELADAT 1. Adatválaszték pk [MPa] d [mm] b/d [-] n [1/min] ház anyaga 1 4 50 1 1440

Részletesebben

Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója

Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója Közfoglalkoztatás támogatás megállapítását segítő segédtábla használati útmutatója 1.) Általános tudnivalók: A segédtábla két méretben készül, 10, és 50 sort lehet kitölteni. A tábla megnevezéséből amit

Részletesebben

LINDAB perforált profilokkal kialakítható önhordó és vázkitöltı homlokzati falak LINDAB BME K+F szerzıdés 1/2. ütemének 1. RÉSZJELENTÉS-e 11.

LINDAB perforált profilokkal kialakítható önhordó és vázkitöltı homlokzati falak LINDAB BME K+F szerzıdés 1/2. ütemének 1. RÉSZJELENTÉS-e 11. LINDAB BME K+F szerzıdés 1/2. ütemének 1. RÉSZJELENTÉS-e 11. oldal b) A hazai tartószerkezeti és épületszerkezeti követelményeknek megfelelı, a hatályos, valamint a várhatóan szigorodó (európai) épületfizikai

Részletesebben

2. MODUL: Műszaki kerámiák

2. MODUL: Műszaki kerámiák 2. MODUL: Műszaki kerámiák A műszaki kerámiák különböző fajtáival, tulajdonságaival és alkalmazásaival ismerkedünk meg. A tudásanyag segítséget nyújt abban, hogy képesek legyünk meghatározni a műszaki

Részletesebben

Bevontelektródás kézi ívhegesztés

Bevontelektródás kézi ívhegesztés Budapesti Műszaki és Gazdaságtudományi Egyetem Bevontelektródás kézi ívhegesztés Dr. Palotás Béla Anyagtudomány és Technológia Tanszék Bevontelektródás kézi ívhegesztés Consumable electrode: hozaganyag

Részletesebben

Miért olyan fontos a minıségi pont?

Miért olyan fontos a minıségi pont? A fiókban látható konkrét minıségi pont értékek egy olyan általános számítás eredményei, ami a kulcsszó tökéletes egyezése esetére érvényesek. Miért olyan fontos a minıségi pont? A minıségi pont három

Részletesebben

2 modul 3. lecke: Nem-oxid kerámiák

2 modul 3. lecke: Nem-oxid kerámiák 2 modul 3. lecke: Nem-oxid kerámiák A lecke célja, az egyes nem-oxid kerámia fajták szerkezetének, tulajdonságainak, alkalmazásainak a megismerése. Rendkívül érdekes általános és speciális alkalmazási

Részletesebben

Minta feladatsor. Az ion képlete. Az ion neve O 4. Foszfátion. Szulfátion CO 3. Karbonátion. Hidrogénkarbonátion O 3. Alumíniumion. Al 3+ + Szulfidion

Minta feladatsor. Az ion képlete. Az ion neve O 4. Foszfátion. Szulfátion CO 3. Karbonátion. Hidrogénkarbonátion O 3. Alumíniumion. Al 3+ + Szulfidion Minta feladatsor A feladatok megoldására 90 perc áll rendelkezésére. A megoldáshoz zsebszámológépet használhat. 1. Adja meg a következő ionok nevét, illetve képletét! (8 pont) Az ion neve Foszfátion Szulfátion

Részletesebben

Kerámia, üveg és fém-kerámia implantátumok. BME Anyagtudomány és Technológia Tsz.

Kerámia, üveg és fém-kerámia implantátumok. BME Anyagtudomány és Technológia Tsz. Kerámia, üveg és fém-kerámia implantátumok BME Anyagtudomány és Technológia Tsz. Bevezetés A kerámiákat régóta használja az orvostechnika implantátumanyagként, elsõsorban bioinert tulajdonságaik, kopásállóságuk

Részletesebben

Kell-e cél és filozófiai háttér a multimédia oktatásnak?

Kell-e cél és filozófiai háttér a multimédia oktatásnak? Kell-e cél és filozófiai háttér a multimédia oktatásnak? Géczy László Óbudai Egyetem NIK Ez a kedvenc ábrám. A kedvenc ábrám azt hiszem, megmutatja a célt. Megmutatja, hogy a célt az igazi multimédiával

Részletesebben

A konfidencia intervallum képlete: x± t( α /2, df )

A konfidencia intervallum képlete: x± t( α /2, df ) 1. feladat. Egy erdőben az egy fészekben levő tojásszámokat vizsgáltuk egy madárfajnál. A következő tojásszámokat találtuk: 1, 1, 1,,,,,,, 3, 3, 3, 3, 3, 4, 4, 5, 6, 7. Mi a mintának a minimuma, maximuma,

Részletesebben

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék Redoxi reakciók Például: 2Mg + O 2 = 2MgO Részfolyamatok:

Részletesebben

Ceramic Center 2010.04.21.

Ceramic Center 2010.04.21. 1. oldal, összesen: 20 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. április 21. 7:38 Tárgy: Ceramic

Részletesebben

Folyékony kerámia hőszigetelés.

Folyékony kerámia hőszigetelés. Folyékony kerámia hőszigetelés. Az új fejlesztésű hőszigetelő anyaggal a hagyományos hőszigetelés törtrészeinek megfelelő vastagságban (1-3)mm dolgozunk. Olyan hatékonyan, mint azt más szigetelő anyagokkal

Részletesebben

Stabilizotóp-geokémia II. Dr. Fórizs István MTA Geokémiai Kutatóintézet forizs@geokemia.hu

Stabilizotóp-geokémia II. Dr. Fórizs István MTA Geokémiai Kutatóintézet forizs@geokemia.hu Stabilizotóp-geokémia II Dr. Fórizs István MTA Geokémiai Kutatóintézet forizs@geokemia.hu MÉÉSI MÓDSZEEK, HIBÁJUK Stabilizotópok: mérés tömegspektrométerrel Hidrogén: mérés H 2 gázon vízbıl: (1) H 2 O

Részletesebben

MATEMATIKA a 8. évfolyamosok számára. Mat1 JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

MATEMATIKA a 8. évfolyamosok számára. Mat1 JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ 8. évfolyam Mat1 Javítási-értékelési útmutató MTEMTI a 8. évfolyamosok számára Mat1 JVÍTÁSI-ÉRTÉEÉSI ÚTMUTTÓ 201. január 18. javítókulcsban feltüntetett válaszokra a megadott pontszámok adhatók. pontszámok

Részletesebben

Bevontelektródás ívhegesztés

Bevontelektródás ívhegesztés Budapesti Műszaki és Gazdaságtudományi Egyetem Bevontelektródás ívhegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Bevontelektródás kézi ívhegesztés Consumable electrode:

Részletesebben

mechanikai terheléseknek ellenáll. Követi az alapfelületet, a pórusokat lezárja. Mûszaki adatok: Sûrûség: 1,1 g/cm 3 Száraz rétegvastagság

mechanikai terheléseknek ellenáll. Követi az alapfelületet, a pórusokat lezárja. Mûszaki adatok: Sûrûség: 1,1 g/cm 3 Száraz rétegvastagság Mûszaki Információ Disbon Nr. 433 Disboxid 433 EP-Grund 433 Színtelen, oldószermentes, kétkomponensû folyékony epoxidgyanta padló felületekre. Alapozó, impregnáló és tapadást növelô réteg ásványi alapokra.

Részletesebben

STATISZTIKA I. Centrális mutatók. Helyzeti középértékek. Középértékek. Bimodális eloszlás, U. Módusz, Mo. 4. Előadás.

STATISZTIKA I. Centrális mutatók. Helyzeti középértékek. Középértékek. Bimodális eloszlás, U. Módusz, Mo. 4. Előadás. Centrális mutatók STATISZTIKA I. 4. Előadás Centrális mutatók 1/51 2/51 Középértékek Helyzeti középértékek A meghatározása gyakoriság vagy sorszám alapján Számítás nélkül Az elemek nagyság szerint rendezett

Részletesebben

A CSOMAGOLÁS, MINT INFORMÁCIÓ FORRÁS

A CSOMAGOLÁS, MINT INFORMÁCIÓ FORRÁS A CSOMAGOLÁS, MINT INFORMÁCIÓ FORRÁS Készítette: Dömölki Marianna II. BSc levelezı Dátum: 2008. május 21. l. Bevezetés Bármilyen termék vásárlásakor automatikus reakció, hogy ránézünk az adott termék címkéjére.

Részletesebben

EURÓPAI PARLAMENT. Foglalkoztatási és Szociális Bizottság JELENTÉSTERVEZET

EURÓPAI PARLAMENT. Foglalkoztatási és Szociális Bizottság JELENTÉSTERVEZET EURÓPAI PARLAMENT 2004 2009 Foglalkoztatási és Szociális Bizottság IDEIGLENES 2006/2105(INI) 19.7.2006 JELENTÉSTERVEZET A fogyatékkal élık helyzete a kibıvült Európai Unióban: az Európai Akcióterv 2006-2007

Részletesebben

MÓDSZERTANI KÖZLEMÉNYEK II. KÖTET 1973. 77. IV. rész VIZELEMZES

MÓDSZERTANI KÖZLEMÉNYEK II. KÖTET 1973. 77. IV. rész VIZELEMZES MÓDSZERTANI KÖZLEMÉNYEK II. KÖTET 973. 77 IV. rész VIZELEMZES A vizminták elemzése a Földtani Intézet vízkémiai laboratóriumában általában az ivóvizvizsgálati szabvány /MSz. 448./ szerint történik. Egyes

Részletesebben

Ceramic Center 2010.05.19.

Ceramic Center 2010.05.19. 1. oldal, összesen: 17 Ceramic Center Feladó: "Ceramic Center" Címzett: "Kedves Barátaim, Art-isták! " Elküldve: 2010. május 18. 20:53 Tárgy: Ceramic

Részletesebben

Casobianca. Casoroc. Casostar. Casoprano Quick-Lock. A megbízható álmennyezet

Casobianca. Casoroc. Casostar. Casoprano Quick-Lock. A megbízható álmennyezet Casobianca Casoroc Casostar Casoprano Quick-Lock A megbízható álmennyezet Casoprano Quick-Lock Álmennyezet rendszer A kazettás álmennyezetekkel szemben támasztott esztétikai és műszaki elvárások megkövetelik

Részletesebben

A bányászatban keletkező meddőanyagok hasznosításának lehetőségei. Prof.Dr.CSŐKE Barnabás, Dr.MUCSI Gábor

A bányászatban keletkező meddőanyagok hasznosításának lehetőségei. Prof.Dr.CSŐKE Barnabás, Dr.MUCSI Gábor Hulladékvagyon gazdálkodás Magyarországon, Budapest, október 14. A bányászatban keletkező meddőanyagok hasznosításának lehetőségei Prof.Dr.CSŐKE Barnabás, Dr.MUCSI Gábor Miskolci Egyetem Nyersanyagelőkészítési

Részletesebben

Digitális hőmérő Modell DM-300

Digitális hőmérő Modell DM-300 Digitális hőmérő Modell DM-300 Használati útmutató Ennek a használati útmutatónak a másolásához, terjesztéséhez, a Transfer Multisort Elektronik cég írásbeli hozzájárulása szükséges. Bevezetés Ez a készülék

Részletesebben

Tamás Ferenc: Nevezetes szögek szögfüggvényei

Tamás Ferenc: Nevezetes szögek szögfüggvényei Tamás Ferenc: Nevezetes szögek szögfüggvényei A derékszögű háromszögekben könnyedén fel lehet írni a nevezetes szögek szögfüggvényeit. Megjegyezni viszont nem feltétlenül könnyű! Erre van egy könnyen megjegyezhető

Részletesebben

Nem vas fémek és ötvözetek

Nem vas fémek és ötvözetek Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,

Részletesebben

Toronymerevítık mechanikai szempontból

Toronymerevítık mechanikai szempontból Andó Mátyás: Toronymerevítık méretezése, 9 Gépész Tuning Kft. Toronymerevítık mechanikai szempontból Mint a neve is mutatja a toronymerevítık használatának célja az, hogy merevebbé tegye az autó karosszériáját

Részletesebben

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési

Részletesebben

Készletgazdálkodás. TÉMAKÖR TARTALMA - Készlet - Átlagkészlet - Készletgazdálkodási mutatók - Készletváltozások - Áruforgalmi mérlegsor

Készletgazdálkodás. TÉMAKÖR TARTALMA - Készlet - Átlagkészlet - Készletgazdálkodási mutatók - Készletváltozások - Áruforgalmi mérlegsor Készletgazdálkodás TÉMAKÖR TARTALMA - Készlet - Átlagkészlet - Készletgazdálkodási mutatók - Készletváltozások - Áruforgalmi mérlegsor KÉSZLET A készlet az üzletben lévı áruk értékének összessége. A vállalkozás

Részletesebben

2. Laboratóriumi gyakorlat A TERMISZTOR. 1. A gyakorlat célja. 2. Elméleti bevezető

2. Laboratóriumi gyakorlat A TERMISZTOR. 1. A gyakorlat célja. 2. Elméleti bevezető . Laboratóriumi gyakorlat A EMISZO. A gyakorlat célja A termisztorok működésének bemutatása, valamint főbb paramétereik meghatározása. Az ellenállás-hőmérséklet = f és feszültség-áram U = f ( I ) jelleggörbék

Részletesebben

Tevékenység: Követelmények:

Tevékenység: Követelmények: 3.1. Szíjhajtások Tevékenység: Olvassa el a jegyzet 146-162 oldalain található tananyagát! Tanulmányozza át a segédlet 10. és 10.1. fejezeteiben lévı kidolgozott feladatait! A tananyag tanulmányozása közben

Részletesebben

Mobiltelefon-töltők és informatikai készülékek fogyasztása

Mobiltelefon-töltők és informatikai készülékek fogyasztása Fogyasztóvédelemért Felelős Helyettes Államtitkárság hírlevele 72/2015 Kedves Kolléga! Kérem engedje meg, hogy tájékoztassuk Önt a Nemzeti Fogyasztóvédelmi Hatóság legújabb vizsgálatáról, amelynek témája

Részletesebben

A vas-oxidok redukciós folyamatainak termodinamikája

A vas-oxidok redukciós folyamatainak termodinamikája BUDAESTI MŰSZAKI EGYETEM Anyagtudomány és Technológia Tanszék Anyag- és gyártástechnológia (hd) féléves házi feladat A vas-oxidok redukciós folyamatainak termodinamikája Thiele Ádám WTOSJ Budapest, 11

Részletesebben

KŐZETEK ELŐKÉSZÍTÉSE A LEPUSZTULÁSRA. Aprózódás-mállás

KŐZETEK ELŐKÉSZÍTÉSE A LEPUSZTULÁSRA. Aprózódás-mállás KŐZETEK ELŐKÉSZÍTÉSE A LEPUSZTULÁSRA Aprózódás-mállás Az ásványok és kőzet jelentős része olyan környezetben képződött, ahol a hőmérsékleti, nedvességei, nyomási és biológiai viszonyok jelentősen különböznek

Részletesebben

Kerámiák archeometriai vizsgálata

Kerámiák archeometriai vizsgálata Bevezetés Kerámiák archeometriai vizsgálata Szakmány György Keramos (görög) agyag agyagból készített tárgy Mázatlan (terrakotta) mázas Szemcseméret alapján finomkerámia max. 0,1-0,2 mm szemcsék, pórusok

Részletesebben

Fogyasztóvédelemért Felelős Helyettes Államtitkárság hírlevele 72/2015

Fogyasztóvédelemért Felelős Helyettes Államtitkárság hírlevele 72/2015 Fogyasztóvédelemért Felelős Helyettes Államtitkárság hírlevele 72/2015 Kedves Kolléga! Kérem engedje meg, hogy tájékoztassuk Önt a Nemzeti Fogyasztóvédelmi Hatóság legújabb vizsgálatáról, amelynek témája

Részletesebben

FORGATTYÚS HAJTÓMŰ KISFELADAT

FORGATTYÚS HAJTÓMŰ KISFELADAT Dr. Lovas László FORGATTYÚS HAJTÓMŰ KISFELADAT Segédlet a Jármű- és hajtáselemek III. tantárgyhoz Kézirat 2013 FORGATTYÚS HAJTÓMŰ KISFELADAT 1. Adatválaszték p 2 [bar] V [cm3] s/d [-] λ [-] k f [%] k a

Részletesebben

Második lépésben meg kell határozni, hogy az adott sávba jutó nettó árbevételhez mekkora összegő elábé + közvetített szolgáltatások értéke jut.

Második lépésben meg kell határozni, hogy az adott sávba jutó nettó árbevételhez mekkora összegő elábé + közvetített szolgáltatások értéke jut. Dr. Kovács Attila - PÉLDA Iparőzési adómegállapítás -> az elábé és a közvetített szolgáltatások értéke együttes összegének korlátos levonhatósága a nettó árbevételbıl 1. A szabályozás bemutatása egy példán

Részletesebben

A nátrium-klorid oldat összetétele. Néhány megjegyzés az összetételi arány méréséről és számításáról

A nátrium-klorid oldat összetétele. Néhány megjegyzés az összetételi arány méréséről és számításáról A nátrium-klorid oldat összetétele Néhány megjegyzés az összetételi arány méréséről és számításáról Mérés areométerrel kiértékelés lineáris regresszióval αραιός = híg Sodium-chloride solution at 20 Celsius

Részletesebben

Hőmérsékletmérés 2007.05.07. 1

Hőmérsékletmérés 2007.05.07. 1 Hőmérsékletmérés 2007.05.07. 1 Hőmérsékletmérés Hőmérséklet fizikai állapotjelző abszolút és relatív fogalom klasszikus elmélet: elemi mozgások, hőtermelés, hőmérséklet relatív fogalom relatív skálák Hőmérsékletmérés/2

Részletesebben

S Z Í N E S JÁ T É K

S Z Í N E S JÁ T É K S Z Í N E S JÁ T É K 3 10 éves gyermekeknek Láttál már SZIVÁRVÁNYT? Ugye milyen szép? Hogyan keletkezik a szivárvány? Süt a nap és esik az eső, vagy eláll az eső és kisüt a nap. A levegőben sok a vízcsepp.

Részletesebben

I. Jakucs László Nemzetközi Középiskolai Földrajzverseny Feladatlap

I. Jakucs László Nemzetközi Középiskolai Földrajzverseny Feladatlap I. Jakucs László Nemzetközi Középiskolai Földrajzverseny Feladatlap Második forduló 4. feladat 2012. február. 24. 1 Kedves Versenyzık! Fontos információk a feladat végrehajtásához: A megoldásra rendelkezésetekre

Részletesebben

Táblázatkezelés. Táblázatkezelés célja. Alapfogalmak. Táblázatkezelık szolgáltatásai. Alapfogalmak. Alapfogalmak

Táblázatkezelés. Táblázatkezelés célja. Alapfogalmak. Táblázatkezelık szolgáltatásai. Alapfogalmak. Alapfogalmak Táblázatkezelés célja Táblázatkezelés Nagy-Szakál Zoltán 2006. Olyan nyomtatott táblázat - dokumentum - létrehozása számítógéppel, amely konstans (szöveges és numerikus) és a program által számított számértékeket

Részletesebben

1. előadás. Lineáris algebra numerikus módszerei. Hibaszámítás Számábrázolás Kerekítés, levágás Klasszikus hibaanalízis Abszolút hiba Relatív hiba

1. előadás. Lineáris algebra numerikus módszerei. Hibaszámítás Számábrázolás Kerekítés, levágás Klasszikus hibaanalízis Abszolút hiba Relatív hiba Hibaforrások Hiba A feladatok megoldása során különféle hibaforrásokkal találkozunk: Modellhiba, amikor a valóságnak egy közelítését használjuk a feladat matematikai alakjának felírásához. (Pl. egy fizikai

Részletesebben

ELEMI BÁZISTRANSZFORMÁCIÓ LÉPÉSEI 1.EGYSZERŰSÍTETT VÁLTOZAT. 1.a) Paramétert nem tartalmazó eset

ELEMI BÁZISTRANSZFORMÁCIÓ LÉPÉSEI 1.EGYSZERŰSÍTETT VÁLTOZAT. 1.a) Paramétert nem tartalmazó eset ELEMI BÁZISTRANSZFORMÁCIÓ LÉPÉSEI 1.EGYSZERŰSÍTETT VÁLTOZAT 1.a) Paramétert nem tartalmazó eset A bázistranszformáció egyszerűsített változatában a bázison kívül elhelyezkedő vektorokból amennyit csak

Részletesebben

A POLGÁRDI SZÁR-HEGY WOLLASTONITOS SZKARNJA: A SZKARN ÁLTALÁNOS JELLEMZÉSE ÉS A BENNE LÉVŐ APOFILLIT ÁSVÁNYTANI VIZSGÁLATA

A POLGÁRDI SZÁR-HEGY WOLLASTONITOS SZKARNJA: A SZKARN ÁLTALÁNOS JELLEMZÉSE ÉS A BENNE LÉVŐ APOFILLIT ÁSVÁNYTANI VIZSGÁLATA 20 A POLGÁRDI SZÁR-HEGY WOLLASTONITOS SZKARNJA: A SZKARN ÁLTALÁNOS JELLEMZÉSE ÉS A BENNE LÉVŐ APOFILLIT ÁSVÁNYTANI VIZSGÁLATA BEVEZETÉS Fehér Béla muzeológus Herman Ottó Múzeum, Ásványtár (Miskolc) A Polgárdi,

Részletesebben

- Tápoldat Kalkulátor program használata

- Tápoldat Kalkulátor program használata Euphoros Workshop Szentes (HU), 28 June 2011 A tápoldatok t kémik miája - Tápoldat Kalkulátor program használata Luca Incrocci (incrocci@agr.unipi.it) University of Pisa, Pisa, Italy A tápoldat fıbb jellemzıi

Részletesebben

Korrózióálló acélok zománcozása Barta Emil, Lampart Vegyipari Gépgyár Rt. 8. MZE konferencia, Szeged, 1996

Korrózióálló acélok zománcozása Barta Emil, Lampart Vegyipari Gépgyár Rt. 8. MZE konferencia, Szeged, 1996 Korrózióálló acélok zománcozása Barta Emil, Lampart Vegyipari Gépgyár Rt. 8. MZE konferencia, Szeged, 1996 A mindenkori felhasználási cél függvényében ill. a fizikai-kémiai tulajdonságoktól függően a nemesacélokat

Részletesebben

2.6. A fogaskerekek tőrésezése, illesztése. Fogaskerék szerkezetek. Hajtómővek.

2.6. A fogaskerekek tőrésezése, illesztése. Fogaskerék szerkezetek. Hajtómővek. 2.6. A fogaskerekek tőrésezése, illesztése. Fogaskerék szerkezetek. Hajtómővek. Tevékenység: Olvassa el a jegyzet 124-145 oldalain található tananyagát! Tanulmányozza át a segédlet 9.8. fejezetében lévı

Részletesebben

HUTTERREKLAM.HU. Cikkszám 7032. Méret 210 x 100 mm. Színe kékes ezüst, krém. Boríték mérete LA4

HUTTERREKLAM.HU. Cikkszám 7032. Méret 210 x 100 mm. Színe kékes ezüst, krém. Boríték mérete LA4 7032 210 x 100 mm kékes ezüst, krém LA4 arany vagy ezüst 180 Ft / db 7005 135 x 135 mm bordás papír: krém, bordó, zöld 145 x 145 mm Bordás papír dombor arany 156 Ft / db 7018 105X148 mm bordás papír: krém,

Részletesebben

TOTAL 44% A VETÉS JOBB MINŐSÉGE Nagyobb hozam és eredmény. NITROGÉN (N) Ammónia nitrogén (N/NH 4 ) 20% 24% KÉN (S)

TOTAL 44% A VETÉS JOBB MINŐSÉGE Nagyobb hozam és eredmény. NITROGÉN (N) Ammónia nitrogén (N/NH 4 ) 20% 24% KÉN (S) NITROGÉN (N) Ammónia nitrogén (N/NH 4 ) KÉN (S) 20% 24% TOTAL 44% Fizikai tulajdonságok: gömb alakú, fehér színű, szagtalan granulátumok Granulometria: 2-5 mm között: min. 95% Vízben oldhatóság: 750g/l

Részletesebben

MÉRÉSI JEGYZİKÖNYV. A mérési jegyzıkönyvet javító oktató tölti ki! Mechatronikai mérnök Msc tananyagfejlesztés TÁMOP

MÉRÉSI JEGYZİKÖNYV. A mérési jegyzıkönyvet javító oktató tölti ki! Mechatronikai mérnök Msc tananyagfejlesztés TÁMOP MÉRÉSI JEGYZİKÖNYV Katalizátor hatásfok Tanév/félév Mérés dátuma Mérés helye Jegyzıkönyvkészítı e-mail cím Neptun kód Mérésvezetı oktató Beadás idıpontja Mechatronikai mérnök Msc tananyagfejlesztés TÁMOP-4.1.2.A/1-11/1-2011-0042

Részletesebben

2. ábra. 1. ábra. Alumínium-oxid

2. ábra. 1. ábra. Alumínium-oxid Alumínium-oxid Alumínium-oxid, más nevén alumina, a leghatékonyabb, széles körben használt és kiváló min ség anyag a m szaki kerámiák között. A természetben csak nagyon kötött formában létezik más anyagokkal,

Részletesebben

Mekkora az égés utáni elegy térfogatszázalékos összetétele

Mekkora az égés utáni elegy térfogatszázalékos összetétele 1) PB-gázelegy levegőre 1 vonatkoztatott sűrűsége: 1,77. Hányszoros térfogatú levegőben égessük, ha 1.1. sztöchiometrikus mennyiségben adjuk a levegőt? 1.2. 100 % levegőfelesleget alkalmazunk? Mekkora

Részletesebben

Számítógépi képelemzés

Számítógépi képelemzés Számítógépi képelemzés Elıadás vázlat Szerzık: Dr. Gácsi Zoltán, egyetemi tanár Dr. Barkóczy Péter, egyetemi docens Lektor: Igaz Antal, okl. gépészmérnök a Carl Zeiss technika kft. Ügyvezetı igazgatója

Részletesebben

52 213 03 1000 00 00 Nyomdai gépmester Nyomdai gépmester

52 213 03 1000 00 00 Nyomdai gépmester Nyomdai gépmester A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,

Részletesebben

Hogyan könnyítsd meg az életed a Google Street View használatával?

Hogyan könnyítsd meg az életed a Google Street View használatával? Hogyan könnyítsd meg az életed a Google Street View használatával? Használd ezt a nagyszerű és ingyenes szolgáltatást olyan célokra, amelyek pénzt és időt takarítanak meg Neked, ügyfeleidnek és barátaidnak!

Részletesebben

Törökbálinti Homokkő: 25 29 millió év közt, Tengerparton / sekélyvízben rakódott le

Törökbálinti Homokkő: 25 29 millió év közt, Tengerparton / sekélyvízben rakódott le Dunabogdány Alapok Kőzet: Földi léptékben nagy kiterjedésű ásványkeverék. Dácit: Vulkáni kiömlési kőzet, amelynek uralkodó elegyrészei a fehér színű földpát, a fekete, többnyire lemezes biotit, a fekete,

Részletesebben

1836 - FONDO FINITURA ACRILICO S. IMPA 2K ADVANCE 1817 - ACRYL URETANICO L. 1853 - PU 420 NEW 1833 - ACRYL URETANICO O.

1836 - FONDO FINITURA ACRILICO S. IMPA 2K ADVANCE 1817 - ACRYL URETANICO L. 1853 - PU 420 NEW 1833 - ACRYL URETANICO O. 1836 - FONDO FINITURA ACRILICO S. 1836. Kétkomponensű akril alapozó fedőbevonat 3,5 Kg 15 184 Ft (Nº) 14 Kg 49 920 Ft (Nº) Akrilgyanta és izocianátos adalék alapú, a konvereterek és az alapszínek felhasználásával,

Részletesebben
