Sztérikus stabilizálás. Bányai István /2.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Sztérikus stabilizálás. Bányai István 2011-12/2."

Átírás

1 Sztérikus stabilizálás Bányai István /2.

2 Kolloid stabilitáshoz taszítás kell. Elektrosztatikus stabilizálás V R V S

3 Ez a kép most nem jeleníthető meg. Kolloid rendszerek (szerkezet alapján) diszperziós k. szolok inkoherens rendszerek önálló részecskék makromol. kolloid oldatok asszociációs koherens (kohézív) rendszerek Diszperziós, makromolekulás, asszociációs kolloidokból kialakuló porodin (pórusos) Retikuláris (hálós) Spongoid (szivacsszerű) szerkezetű, gélek, halmazok és pórusos testek diszperziós makromolekulás asszociációs liofób liofil liofil (IUPAC ajánlás) korpuszkuláris fibrillás lamellás izodimenziós szálas hajtogatott hártya, lemezes 3

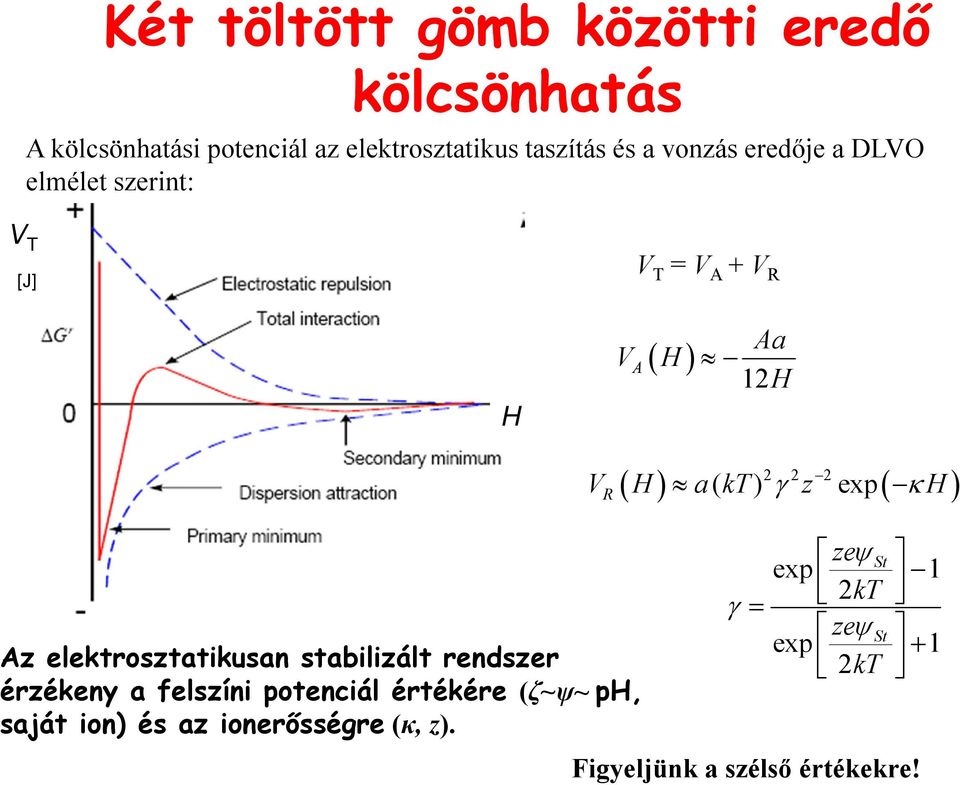

4 Két töltött gömb közötti eredı kölcsönhatás A kölcsönhatási potenciál az elektrosztatikus taszítás és a vonzás eredője a DLVO elmélet szerint: V T [J] V T = V A + V R H V A ( H) Aa 12H Az elektrosztatikusan stabilizált rendszer érzékeny a felszíni potenciál értékére (ζ~ψ~ ph, saját ion) és az ionerısségre (κ, z). R ( ) ( ) γ exp( κ ) V H a kt z H γ = zeψ St exp 1 2kT zeψ St exp + 1 2kT Figyeljünk a szélső értékekre!

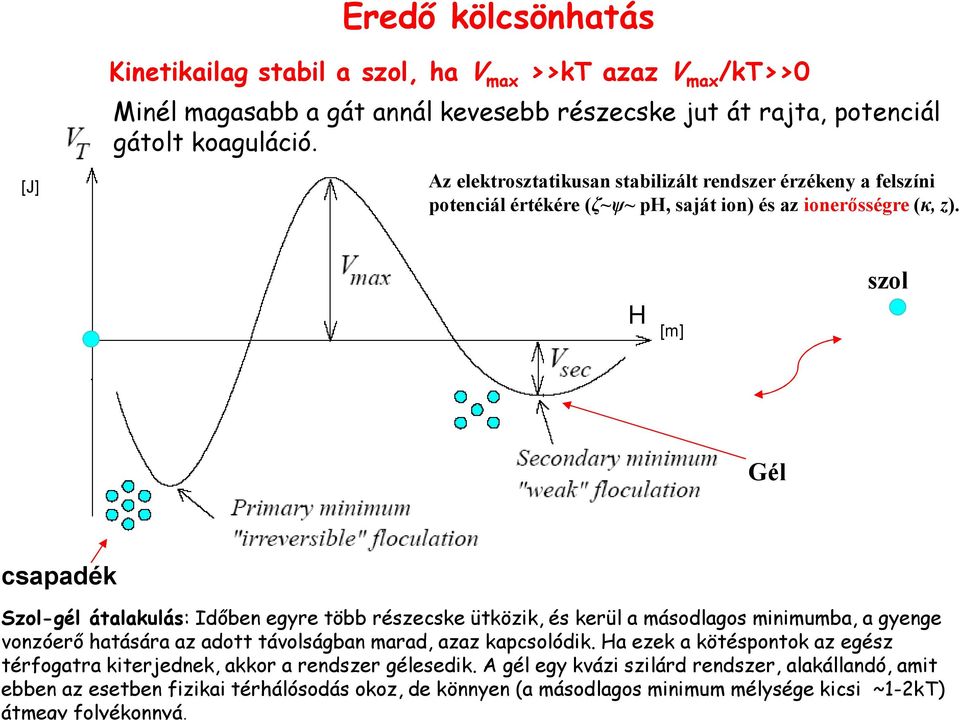

5 Eredı kölcsönhatás [J] Kinetikailag stabil a szol, ha V max >>kt azaz V max /kt>>0 Minél magasabb a gát annál kevesebb részecske jut át rajta, potenciál gátolt koaguláció. Az elektrosztatikusan stabilizált rendszer érzékeny a felszíni potenciál értékére (ζ~ψ~ ph, saját ion) és az ionerősségre (κ, z). H [m] szol Gél csapadék Szol-gél átalakulás: Idıben egyre több részecske ütközik, és kerül a másodlagos minimumba, a gyenge vonzóerı hatására az adott távolságban marad, azaz kapcsolódik. Ha ezek a kötéspontok az egész térfogatra kiterjednek, akkor a rendszer gélesedik. A gél egy kvázi szilárd rendszer, alakállandó, amit ebben az esetben fizikai térhálósodás okoz, de könnyen (a másodlagos minimum mélysége kicsi ~1-2kT) átmegy folyékonnyá.

6 A koaguláció sebessége, a A Smoluchowski egyenlet szerint a koaguláció sebessége stabilitási arány a részecske szám, N p csökkenésébıl: dn p = dt k N d 2 p k d a diffúzió kontrolált gyors koaguláció sebességi állandója k s a lassú gátolt diffúzió sebességi állandója A stabilitási arány: Ha nincs energia gát akkor az ütközés gyakoriságát, a koaguláció sebességét a diffúzió és a koncentráció szabja meg: dn p 2 = 8π Da N p = vgyors dt k = = az ütközések száma d W k s az eredményesütközések száma Egy diszperzió stabilitása nı: ha a méret nı, ha a zéta potenciál nı(ζ >25mV), csökken a Hamaker állandó, csökken az ionerısség, csökken a hımérséklet.

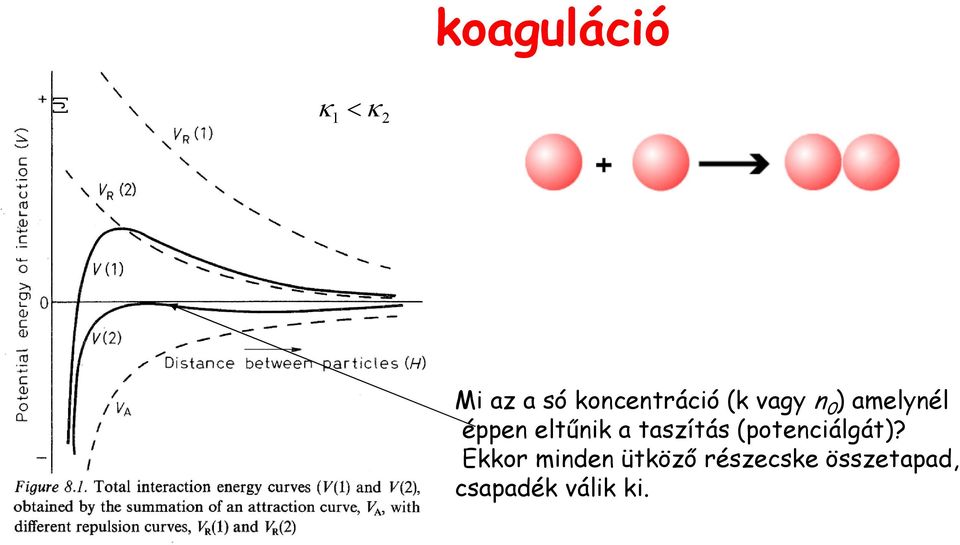

7 koaguláció [J] κ1< κ2 Mi az a só koncentráció (k vagy n 0 ) amelynél éppen eltőnik a taszítás (potenciálgát)? Ekkor minden ütközı részecske összetapad, csapadék válik ki.

8 Kritikus koaguláltató koncentráció Mi az a só koncentráció (κ vagy n 0 ) amelynél éppen eltűnik a taszítás (potenciálgát)? Ekkor minden ütköző részecske összetapad. Ha a potenciál gát V max (J) ( sokkal nagyobb mint a kinetikus energia kt akkor a rendszer stabil. Amikor nincs energiagát, akkor minden ütközı részecske összetapad: gyors koaguláció. A koaguláció valószínősége ütközéskor W=1

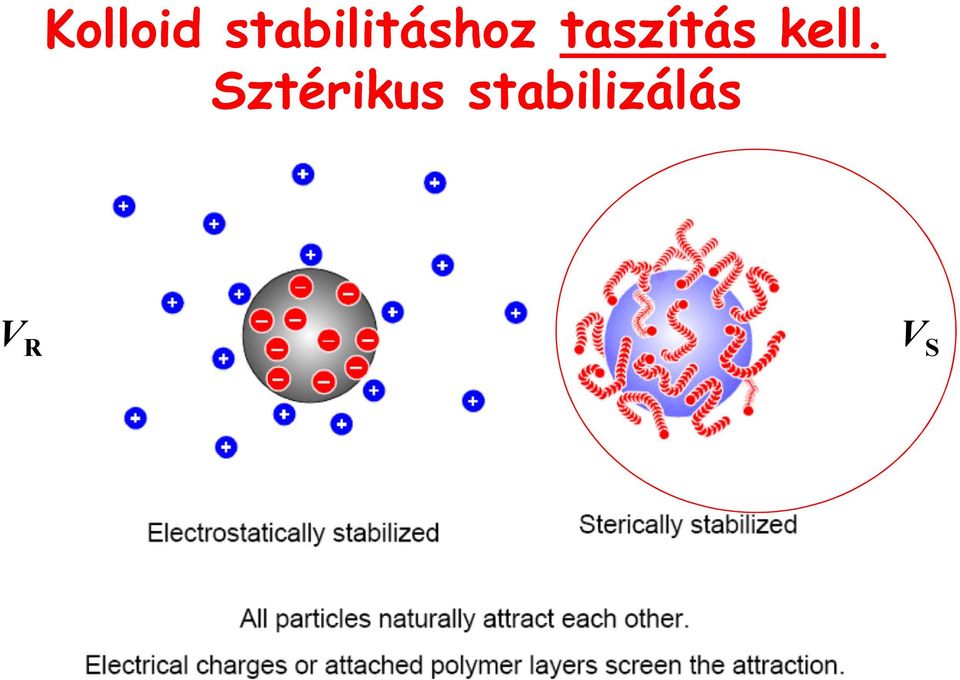

9 Kolloid stabilitáshoz taszítás kell. Sztérikus stabilizálás V R V S

10 Sztérikus stabilizálás (V s ) Védıhatás (taszítás) adszorpció révén (természetes mesterséges makromolekulák, vagy amfifilek), amelyek a közeggel is kölcsönhatásba kerülnek, pl. hidratálódnak. Három összetevıje van - entrópia hatás (konformációs S) - ozmotikus hatás - entalpia hatás polimer réteg vastagsága A stabilizációs hatás azon alapszik, hogy munka kell a részecskék közelebb viteléhez, a polimerek által meghatározott távolságon belülre. Azon kívül nem lép fel. Jelentısége: Élelmiszeripar, fızés (halászlé, pörkölt) rostos gyümölcslevek, kakaó

11 A hatások részletezése Entrópia-hatás az adszorbeált molekuláknak csökken a mozgási szabadsági fokuk, ha átfednek ( S<0) stabilizál hatótávolság H <2r mértéke nı ha nı a lánchossz, ha nı az adszorbeált mennyiség van vonzó komponense is: a térfogatkizárás

12 Az ozmotikus hatás µ = RT solvent ln c c zárt tömb A két részecskén szorbeálódott kolloidok (makromolekulák, amfifil molekulák) egymás szférájába hatolva oldószert szorítanak ki. Ennek kémiai potenciálja kisebb lesz a két részecske közötti térben, tehát oldószer áramlik be a két részecske közé taszítva azokat egymástól.

13 Entalpia hatás Ha jó oldószer van jelen, akkor a távozó vízmolekulák energetikailag kevésbé stabilisabb állapotba kerülnek. Ez taszító potenciált eredményez.

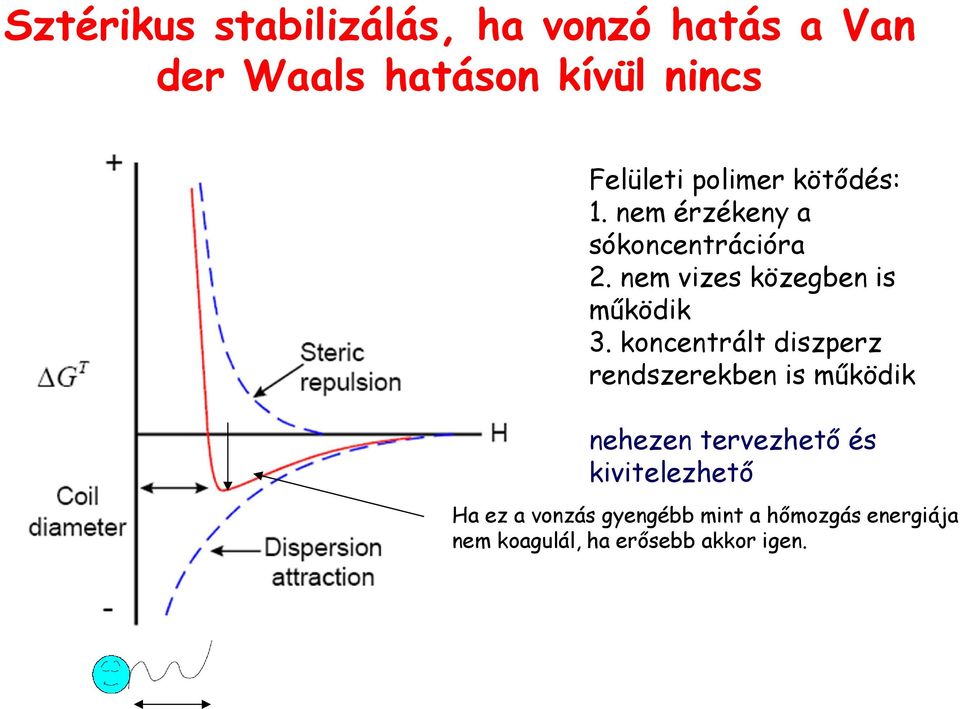

14 Sztérikus stabilizálás, ha vonzó hatás a Van der Waals hatáson kívül nincs Felületi polimer kötıdés: 1. nem érzékeny a sókoncentrációra 2. nem vizes közegben is mőködik 3. koncentrált diszperz rendszerekben is mőködik nehezen tervezhetı és kivitelezhetı Ha ez a vonzás gyengébb mint a hımozgás energiája nem koagulál, ha erısebb akkor igen.

15 Ismétlés: Hamaker-hatás A van der Waals vonzás részecskék között vákuumban Atomok vagy molekulák közötti vonzás vákumban: r E β r J 6 A ~ 11, A diszperziós kölcsönhatás additivitása miatt a vonzás nagyobb részecskék között is működik, függ a geometriától. Két a sugarú gömb esetében H távolságban a vonzó kölcsönhatás V A, J: Téglatesteknél: V A H A H 2 H A Hamaker állandó, J a V A ( H) Aa 12H

16 A térbeli stabilitás feltétele A diszperzió akkor stabil, ha a kinetikus energia nagyobb, mint a részecskék közötti vonzás ütközéskor. Ez a kritérium akkor teljesül, ha elég messze vannak egymástól, ahol már a vonzás kicsi. Azaz az energiamérleg: kt >A 121 d/ (48t). Tehát a polimervastagságnak a részecske körül t, az átmérőtől d függően nagyobb kell, hogy legyen mint: t >A 121 d / (48kT) Aa VA( H) 12H A 121 ( ), J A 121 /48kT, nm Olaj -viz Polisztirol-viz Szén-viz TiO 2 -viz

17 Titánia gömbök

18 A sztérikus stabilitáshoz szükséges polimer vastagság becslése kt A részecske átmérı polimer nélkül

19 Sztérikus + elektrosztatikus stabilizaáció Polielektrolitok (pl. fehérjék, zselatin) szorpciója - Semleges polimerekkel stabilizált töltött kolloid) V Teljes = V A + V R V Teljes = V A + V R + V S Bizonyos esetekben kis koncentrációkban nem véd hanem érzékenyit a polimer

20 Érzékenyítés A következı kombináció hosszú polimer, kis koncentrációban jó oldószerben, erıs adszorpció alkalmazás víztisztítás (Fe y (OH) (x-3y) x ) Néhány ppm-nyi kationos polielektrolit flokkuláltatja a kolloidot.

21 Liofil kolloidok stabilitása Amint kitőnt a makromolekulás oldatoknál az elektromos kettısréteg kölcsönhatás mellett, a szolvatációnak is jelentıs szerepe van. Mindkettı gyengíthetı. Izostabilis fehérje, az izoelektromos ph-nál is stabilis (nem csapódik ki, pl. zselatin), bár itt a ζ=0, de a hidratáció elég erıs, hogy oldatban tartsa. A kisózásukra, a vízelvonáshoz sokkal több só kell, (más oldószerrel is lehet pl. aceton, alkohol). Izolabilis fehérjéknél a szolvatáció kisebb, kevésbé liofil az izoelektromos ph-nál kicsapódik (kazein).

22 Ez a kép most nem jeleníthető meg. Kolloid rendszerek (szerkezet alapján) diszperziós k. szolok inkoherens rendszerek önálló részecskék makromol. kolloid oldatok asszociációs koherens (kohézív) rendszerek Diszperziós, makromolekulás, asszociációs kolloidokból kialakuló porodin (pórusos) Retikuláris (hálós) Spongoid (szivacsszerű) szerkezetű, gélek, halmazok és pórusos testek diszperziós makromolekulás asszociációs liofób liofil liofil (IUPAC ajánlás) korpuszkuláris fibrillás lamellás izodimenziós szálas hajtogatott hártya, lemezes 22

23 Liofil kolloidok stabilitása: kazein A sajt és joghurt gyártásakor a kiindulási állapotban a ph 6-7 között van (tej). Savanyításra koagulál (a laktóz (tejcukor) fermentációja tejsavat erdeményez (dairy technological developments). Az izoelektromos pont ph-ja: 4,6. ome.html

24 Kazein micella A többi (α) kazein a leg- hidrofóbabb fehérje a lánc szénhidrátokból (galaktóz-glükóz=laktóz) áll

25 A kazein micella részletei

26 A tej

27 A zsírcseppek szerkezete

28 A tej

29 Liofób kolloidok stabilitása, érdekesség: agyagok (montmorillonit) High salt conc A montmorillonit részecskék delaminációja vizes diszperzióban egyedi szilikát rétegekre alkáli ellenionok esetében kis (kb. 0.2 M) sókoncentrációnál. Az éleken ph-val változó töltés, a lapokon állandó töltés az izomorf helyettesítésbıl. G. Lagaly, S. Ziesmer / Advances in Colloid and Interface Science (2003)

30 10 million tons of bentonites are used per year Kártyavár szerkezet, pozitív élek és negatív lapok összeállnak Ha gyengén megrázzuk gélszerő, de ha erısen rázzuk folyik. Katasztrofális lavina hatás ingovány, mocsár. Fúró iszap, kezdetben befolyik az üregekbe majd eltömi. Az agyagok nélkülözhetetlenek a papír, ragasztó, kenıcs, kozmetikumok, gumi, és szintetikus anyagok gyártásában. víztisztítás

31 Good adsorbent, good solvent, (very) low polymer density, (very) long polymers The long polymers bind the colloids together in open flocs. Application: water purification (in practice, a few ppm of cationic polyelectrolyte is added, since most natural colloid surfaces are negative) Good solvent, non-adsorbing polymers released solvent volume from overlapping surface layers Chains are expelled from surface layer with thickness ~R g.when two colloids meet in close contact, the total amount of accessible volume (for the polymer) is increased, hence the translational entropy is increased, and thus the colloidal dispersion is destabilized

Kolloidstabilitás. Berka Márta 2009/2010/II

Kolloidstabilitás. Berka Márta 2009/2010/II Kolloidstabilitás Berka Márta 2009/2010/II Kolloid stabilitáshoz taszítás kell. Sztérikus stabilizálás V R V S sztérikus stabilizálás: liofil kolloidok alkalmazása védőhatás adszorpció révén (természetes

Részletesebben

Sztérikus stabilizálás. Bányai István /2.

Sztérikus stabilizálás. Bányai István /2. Sztérikus stabilizálás Bányai István 2011-12/2. Kolloid stabilitáshoz taszítás kell. Elektrosztatikus stabilizálás V R V S Két töltött gömb közötti eredő kölcsönhatás A kölcsönhatási potenciál az elektrosztatikus

Részletesebben

Sztérikus stabilizálás. Bányai István 2014/2.

Sztérikus stabilizálás. Bányai István 2014/2. Sztérikus stabilizálás Bányai István 2014/2. Kolloid stabilitáshoz taszítás kell. Elektrosztatikus stabilizálás V R V S Két töltött gömb közötti eredő kölcsönhatás A kölcsönhatási potenciál az elektrosztatikus

Részletesebben

Kolloidok stabilizálása. Bányai István 2015/1.

Kolloidok stabilizálása. Bányai István 2015/1. Kolloidok stabilizálása Bányai István 2015/1. Kolloid stabilitáshoz taszítás kell. Elektrosztatikus stabilizálás V R V S Két töltött gömb közötti eredő kölcsönhatás A kölcsönhatási potenciál az elektrosztatikus

Részletesebben

Kolloidstabilitás. Berka Márta 2010/2011/II

Kolloidstabilitás. Berka Márta 2010/2011/II Kolloidstabilitás Berka Márta 2010/2011/II Kolloid stabilitáshoz taszítás kell. Sztérikus stabilizálás V R V S sztérikus stabilizálás: liofil kolloidok alkalmazása védőhatás adszorpció révén (természetes

Részletesebben

Elektrosztatikus és sztérikus stabilizálás. Bányai István és Novák Levente /2. félév

Elektrosztatikus és sztérikus stabilizálás. Bányai István és Novák Levente /2. félév Elektrosztatikus és sztérikus stabilizálás Bányai István és Novák Levente 2014-15/2. félév Kolloid rendszerek (szerkezet alapján) inkoherens rendszerek önálló részecskék koherens (kohézív) rendszerek Diszperziós,

Részletesebben

A kolloidika tárgya, a kolloidok osztályozása rendszerezése. Bányai István www.kolloid.unideb.hu

A kolloidika tárgya, a kolloidok osztályozása rendszerezése. Bányai István www.kolloid.unideb.hu A kolloidika tárgya, a kolloidok osztályozása rendszerezése Bányai István www.kolloid.unideb.hu A mindennapi élet: anyagok, eljárások Ipar élelmiszerek: levesek, zselék, élelmiszer színezés, habok építőipar:

Részletesebben

A kromatográfia típusai. Az analitika anyag rövid összefoglalása

A kromatográfia típusai. Az analitika anyag rövid összefoglalása A kromatográfia típusai Az analitika anyag rövid összefoglalása Kromatográfia Mi a kromatográfia? Elválasztási módszer. Az elválasztani kívánt két (több) komponenst külön fázisba visszük: elnevezések szerint

Részletesebben

ozmózis osmosis Egy rendszer termodinamikailag stabilis, ha képződése szabadentalpia csökkenéssel jár, állandó nyomáson és hőmérsékleten.

ozmózis osmosis Egy rendszer termodinamikailag stabilis, ha képződése szabadentalpia csökkenéssel jár, állandó nyomáson és hőmérsékleten. ozmózis osmosis termodinamikai stabilitás thermodynamic stability kinetikai stabilitás kinetic stability felületaktív anyagok surfactants, surface active materials felületinaktív anyagok surface inactive

Részletesebben

A kolloidika tárgya. Miben mások a kolloid rendszerek? A kolloid rendszerek osztályozása, jellemzése.

A kolloidika tárgya. Miben mások a kolloid rendszerek? A kolloid rendszerek osztályozása, jellemzése. A kolloidika tárgya. Miben mások a kolloid rendszerek? A kolloid rendszerek osztályozása, jellemzése. Dr. Berka Márta Debreceni Egyetem TEK Kolloid- és Környezetkémiai Tanszék http://dragon.unideb.hu/~kolloid/

Részletesebben

Reológia 2. Bányai István DE Kolloid- és Környezetkémiai Tanszék

Reológia 2. Bányai István DE Kolloid- és Környezetkémiai Tanszék Reológia 2 Bányai István DE Kolloid- és Környezetkémiai Tanszék Mérése nyomásesés áramlásra p 1 p 2 v=0 folyás csőben z r p 1 p 2 v max I V 1 p p t 8 l 1 2 r 2 x Höppler-típusú viszkoziméter v 2g 9 2 testgömb

Részletesebben

Kolloidok stabilizálása. Bányai István 2016/1.

Kolloidok stabilizálása. Bányai István 2016/1. Kolloidok stabilizálása Bányai István 2016/1. www.kolloid.unideb.hu A kolloidok stabilitása (lehet ismételt ábrák) A hidrofób kolloidok elektrosztatikus stabilizálása Kolloidstabilitás DLVO elmélet (Derjaguin,

Részletesebben

Kolloidkémia előadás vizsgakérdések

Kolloidkémia előadás vizsgakérdések Kolloidkémia előadás vizsgakérdések Egyenletek, képletek esetén minden esetben adja meg a szimbólumok jelentését, és azok mértékegységét!!! Ábrák esetén jelölje melyik tengelyen mit ábrázol, milyen egységben

Részletesebben

Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegőek), gélek II. Bányai István. http://dragon.unideb.hu/~kolloid/

Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegőek), gélek II. Bányai István. http://dragon.unideb.hu/~kolloid/ Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegőek), gélek II. Bányai István http://dragon.unideb.hu/~kolloid/ 1 Kolloid rendszerek (szerkezet alapján) Kolloid rendszerek inkoherens rendszerek

Részletesebben

A borok tisztulása (kolloid tulajdonságok)

A borok tisztulása (kolloid tulajdonságok) A borok tisztulása (kolloid tulajdonságok) Tisztasági problémák a borban Áttetszőség fogyasztói elvárás, különösen a fehérborok esetében Zavarosságok: 1. bor felületén (pl. hártya); 2. borban szétszórtan

Részletesebben

Felületi jelenségek. Gáz folyadék határfelület. γ V 2/3 = k E (T kr -T) Általános és szervetlen kémia 8. hét. Elızı héten elsajátítottuk, hogy

Felületi jelenségek. Gáz folyadék határfelület. γ V 2/3 = k E (T kr -T) Általános és szervetlen kémia 8. hét. Elızı héten elsajátítottuk, hogy Általános és szervetlen kémia 8. hét Elızı héten elsajátítottuk, hogy a többkomponenső homogén rendszereknek milyen csoportjai lehetségesek milyen sajátságai vannak az oldatoknak Mai témakörök határfelületi

Részletesebben

Kolloidkémia előadás vizsgakérdések

Kolloidkémia előadás vizsgakérdések Kolloidkémia előadás vizsgakérdések Egyenletek, képletek esetén minden esetben adja meg a szimbólumok jelentését, és azok mértékegységét!!! Ábrák esetén jelölje melyik tengelyen mit ábrázol, milyen egységben

Részletesebben

MTA DOKTORI ÉRTEKEZÉS

MTA DOKTORI ÉRTEKEZÉS MTA DOKTORI ÉRTEKEZÉS ELLENTÉTES TÖLTÉSŐ POLIELEKTROLITOK ÉS TENZIDEK ASSZOCIÁCIÓJA Mészáros Róbert Eötvös Loránd Tudományegyetem Kémiai Intézet Budapest, 2009. december Köszönetnyilvánítás Ezúton szeretném

Részletesebben

Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegűek), gélek II. Bányai István. http://dragon.unideb.hu/~kolloid/

Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegűek), gélek II. Bányai István. http://dragon.unideb.hu/~kolloid/ Szolok (szilárd lioszolok S/L), xeroszolok (*/S szilárd közegűek), gélek II. Bányai István http://dragon.unideb.hu/~kolloid/ 1 Kolloid rendszerek (szerkezet alapján) Kolloid rendszerek inkoherens rendszerek

Részletesebben

Polikondenzációs termékek

Polikondenzációs termékek Polikondenzációs termékek 4. hét Kötı és ragasztó anyagok aminoplasztok (UF, MF, UMF) fenoplasztok (PF) poliamidok (PA) szilikonok (SI) Felületkezelı anyagok poliészterek (alkidgyanták) poliamidok (PA)

Részletesebben

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 12 KRISTÁLYkÉMIA XII. KÖTÉsTÍPUsOK A KRIsTÁLYOKBAN 1. KÉMIAI KÖTÉsEK Valamennyi kötéstípus az atommag és az elektronok, illetve az elektronok egymás közötti

Részletesebben

Kolloid kémia Anyagmérnök mesterképzés (MSc) Vegyipari technológiai szakirány MAKKEM 274M

Kolloid kémia Anyagmérnök mesterképzés (MSc) Vegyipari technológiai szakirány MAKKEM 274M Kolloid kémia Anyagmérnök mesterképzés (MSc) Vegyipari technológiai szakirány MAKKEM 274M Tantárgyi kommunikációs dosszié (TKD) Miskolci Egyetem Műszaki Anyagtudományi Kar Kémiai Tanszék Miskolc, 2014

Részletesebben

MTA DOKTORI ÉRTEKEZÉS TÉZISEI

MTA DOKTORI ÉRTEKEZÉS TÉZISEI MTA DOKTORI ÉRTEKEZÉS TÉZISEI ELLENTÉTES TÖLTÉSŐ POLIELEKTROLITOK ÉS TENZIDEK ASSZOCIÁCIÓJA Mészáros Róbert Eötvös Loránd Tudományegyetem Kémiai Intézet Budapest, 2009. december I. Bevezetés Az ellentétes

Részletesebben

Épületvillamosság laboratórium. Villámvédelemi felfogó-rendszer hatásosságának vizsgálata

Épületvillamosság laboratórium. Villámvédelemi felfogó-rendszer hatásosságának vizsgálata Budapesti Műszaki és Gazdaságtudományi Egyetem Villamos Energetika Tanszék Nagyfeszültségű Technika és Berendezések Csoport Épületvillamosság laboratórium Villámvédelemi felfogó-rendszer hatásosságának

Részletesebben

Kolloidstabilitás. Berka Márta. 7. előadás 1

Kolloidstabilitás. Berka Márta. 7. előadás 1 Kolloidstabilitás Berka Márta 7. előadás 1 Liofób kolloidok stabilitása Termodinamikai és kinetikai stabilitás fogalma liofób és liofil kolloidok fogalma DLVO elmélet (Derjaguin, Landau és Verwey, Overbeek)

Részletesebben

A jelenség magyarázata. Fényszórás mérése. A dipólus keletkezése. Oszcilláló dipólusok. A megfigyelhető jelenségek. A fény elektromágneses hullám.

A jelenség magyarázata. Fényszórás mérése. A dipólus keletkezése. Oszcilláló dipólusok. A megfigyelhető jelenségek. A fény elektromágneses hullám. Fényszórás mérése A jelenség magyarázata A megfigyelhető jelenségek A fény elektromágneses hullám. Az elektromos tér töltésekre erőhatást fejt ki. A dipólus keletkezése Dipólusok: a pozitív és a negatív

Részletesebben

Diszperz rendszerek. Kolloid rendszerek. Kolloid rendszerek

Diszperz rendszerek. Kolloid rendszerek. Kolloid rendszerek Diszperz rendszerek 2. hét Többkomponenső - valamilyen folytonos közeg, és a benne eloszlatott részecskék alkotta rendszer Az eloszlatott részecskék mérete alapján: homogén rendszer heterogén rendszer

Részletesebben

A Tömegspektrométer elve AZ ATOMMAG FIZIKÁJA. Az atommag szerkezete (40-44 oldal) A tömegspektrométer elve. Az atommag komponensei:

A Tömegspektrométer elve AZ ATOMMAG FIZIKÁJA. Az atommag szerkezete (40-44 oldal) A tömegspektrométer elve. Az atommag komponensei: AZ ATOMMAG FIZIKÁJA Az atommag szerkezete (40-44 oldal) A tömegspektrométer elve Az atommag komponensei izotópok Tömeghiány, kötési energia, stabilitás Magerők Magmodellek Az atommag stabilitásának tényezői

Részletesebben

Tevékenység: Olvassa el a fejezetet! Gyűjtse ki és jegyezze meg a ragasztás előnyeit és a hátrányait! VIDEO (A ragasztás ereje)

Tevékenység: Olvassa el a fejezetet! Gyűjtse ki és jegyezze meg a ragasztás előnyeit és a hátrányait! VIDEO (A ragasztás ereje) lvassa el a fejezetet! Gyűjtse ki és jegyezze meg a ragasztás előnyeit és a hátrányait! VIDE (A ragasztás ereje) A ragasztás egyre gyakrabban alkalmazott kötéstechnológia az ipari gyakorlatban. Ennek oka,

Részletesebben

Doktori értekezés KATIONOS POLIELEKTROLITOK ÉS ANIONOS TENZIDEK KÖZÖTTI KÖLCSÖNHATÁS

Doktori értekezés KATIONOS POLIELEKTROLITOK ÉS ANIONOS TENZIDEK KÖZÖTTI KÖLCSÖNHATÁS Doktori értekezés KATIONOS POLIELEKTROLITOK ÉS ANIONOS TENZIDEK KÖZÖTTI KÖLCSÖNHATÁS Készítette: MEZEI AMÁLIA Eötvös Loránd Tudományegyetem Kémiai Intézet, Fizikai Kémiai Tanszék Határfelületi- és Nanoszerkezetek

Részletesebben

Reológia, a koherens rendszerek tulajdonságai

Reológia, a koherens rendszerek tulajdonságai Reológia, a koherens rendszerek tulajdonságai Bányai István http://kolloid.unideb.hu/ Koherens rendszerek Szubmikroszkópos vagy durva diszkontinuitásokat tartalmazó rendszerek, amelyekben micellák, vagy

Részletesebben

Folyadék-gáz, szilárd-gáz folyadék-folyadék és folyadék-szilárd határfelületek. Adszorpció és orientáció a határfelületen. Adszorpció oldatból és

Folyadék-gáz, szilárd-gáz folyadék-folyadék és folyadék-szilárd határfelületek. Adszorpció és orientáció a határfelületen. Adszorpció oldatból és Folyadék-gáz, szilárd-gáz folyadék-folyadék és folyadék-szilárd határfelületek. Adszorpció és orientáció a határfelületen. Adszorpció oldatból és elegyből. Görbült felületek, Laplace nyomás levegő p 1

Részletesebben

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési

Részletesebben

Asszociációs kolloidok

Asszociációs kolloidok Asszociációs kolloidok Bányai István http://kolloid.unideb.hu 1 Kolloid rendszerek (szerkezet alapján) Kolloid rendszerek inkoherens rendszerek koherens rendszerek gélek diszperziós k. szolok (liofób kolloidok)

Részletesebben

Kolloidkémia 8. Előadás Kolloidstabilitás. Szőri Milán: Kolloidkémia

Kolloidkémia 8. Előadás Kolloidstabilitás. Szőri Milán: Kolloidkémia Kolloidkémia 8. Előadás Kolloidstabilitás Szőri Milán: Kolloidkémia 1 Kolloidok stabilitása Termodinamikailag lehetnek stabilisak (valódi oldatok) Liofil kolloidok G oldat

Részletesebben

6. A TALAJ KÉMIAI TULAJDONSÁGAI. Dr. Varga Csaba

6. A TALAJ KÉMIAI TULAJDONSÁGAI. Dr. Varga Csaba 6. A TALAJ KÉMIAI TULAJDONSÁGAI Dr. Varga Csaba Oldódási és kicsapódási reakciók a talajban Fizikai oldódás (bepárlás után a teljes mennyiség visszanyerhető) NaCl Na + + Cl Kémiai oldódás Al(OH) 3 + 3H

Részletesebben

Atomfizikai összefoglaló: radioaktív bomlás. Varga József. Debreceni Egyetem OEC Nukleáris Medicina Intézet 2010. 2. Kötési energia (MeV) Tömegszám

Atomfizikai összefoglaló: radioaktív bomlás. Varga József. Debreceni Egyetem OEC Nukleáris Medicina Intézet 2010. 2. Kötési energia (MeV) Tömegszám Egy nukleonra jutó kötési energia Atomfizikai összefoglaló: radioaktív bomlás Varga József Debreceni Egyetem OEC Nukleáris Medicina Intézet Kötési energia (MeV) Tömegszám 1. 1. Áttekintés: atomfizika Varga

Részletesebben

B1: a tej pufferkapacitását B2: a tej fehérjéinek enzimatikus lebontását B3: a tej kalciumtartalmának meghatározását. B.Q1.A a víz ph-ja = [0,25 pont]

B1: a tej pufferkapacitását B2: a tej fehérjéinek enzimatikus lebontását B3: a tej kalciumtartalmának meghatározását. B.Q1.A a víz ph-ja = [0,25 pont] B feladat : Ebben a kísérleti részben vizsgáljuk, Összpontszám: 20 B1: a tej pufferkapacitását B2: a tej fehérjéinek enzimatikus lebontását B3: a tej kalciumtartalmának meghatározását B1 A tej pufferkapacitása

Részletesebben

Kolloidkémia 5. Előadás Kolloidstabilitás. Szőri Milán: Kolloidkémia

Kolloidkémia 5. Előadás Kolloidstabilitás. Szőri Milán: Kolloidkémia Kolloidkémia 5. Előadás Kolloidstabilitás Szőri Milán: Kolloidkémia 1 Kolloidok stabilitása Termodinamikailag lehetnek stabilisak (valódi oldatok) Liofil kolloidok G oldat

Részletesebben

Kémia. Tantárgyi programjai és követelményei A/2. változat

Kémia. Tantárgyi programjai és követelményei A/2. változat 5. sz. melléklet Kémia Tantárgyi programjai és követelményei A/2. változat Az 51/2012. (XII. 21.) számú EMMI rendelethez a 6/2014. (I.29.) EMMI rendelet 3. mellékleteként kiadott és a 34/2014 (IV. 29)

Részletesebben

A POLIELEKTROLIT/TENZID ASSZOCIÁCIÓ SZABÁLYOZÁSA NEMIONOS TENZIDEK ÉS POLIMEREK SEGÍTSÉGÉVEL

A POLIELEKTROLIT/TENZID ASSZOCIÁCIÓ SZABÁLYOZÁSA NEMIONOS TENZIDEK ÉS POLIMEREK SEGÍTSÉGÉVEL Doktori értekezés tézisei A POLIELEKTROLIT/TENZID ASSZOCIÁCIÓ SZABÁLYOZÁSA NEMIONOS TENZIDEK ÉS POLIMEREK SEGÍTSÉGÉVEL FEGYVER EDIT Témavezető: Dr. Mészáros Róbert, egyetemi docens Kémia Doktori Iskola

Részletesebben

m n 3. Elem, vegyület, keverék, koncentráció, hígítás m M = n Mértékegysége: g / mol elem: azonos rendszámú atomokból épül fel

m n 3. Elem, vegyület, keverék, koncentráció, hígítás m M = n Mértékegysége: g / mol elem: azonos rendszámú atomokból épül fel 3. Elem, vegyület, keverék, koncentráció, hígítás elem: azonos rendszámú atomokból épül fel vegyület: olyan anyag, amelyet két vagy több különbözı kémiai elem meghatározott arányban alkot, az alkotóelemek

Részletesebben

Anyagszerkezet és vizsgálat. 3. Előadás

Anyagszerkezet és vizsgálat. 3. Előadás SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 3. Előadás Dr. Hargitai Hajnalka (Csizmazia Ferencné dr. előadásanyagai alapján) 1 Tematika Színfémek

Részletesebben

Elektrokinetikus jelenségek Kolloid stabilitás

Elektrokinetikus jelenségek Kolloid stabilitás Elektrokinetikus jelenségek Kolloid stabilitás Bányai István 2011-12/II. http://dragon.unideb.hu/~kolloid/ Elektrokinetikus vagy zeta potenciál A oldószer (többnyire víz) a felület közelében nem mozdul,

Részletesebben

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 11 KRISTÁLYkÉMIA XI. ATOMOK És IONOK 1. AZ ATOM Az atom az anyag legkisebb olyan része, amely még hordozza a kémiai elem jellegzetességeit. Ezért az ásványtanban

Részletesebben

A biológiai membránok szerkezete és működése. Biológiai alapismeretek

A biológiai membránok szerkezete és működése. Biológiai alapismeretek A biológiai membránok szerkezete és működése Biológiai alapismeretek A membránok Alapszerkezetét kettős foszfolipid réteg adja. A lipidek (fluiditás), koleszterin (merevség) alkotják 2 részük: -hidrofób,

Részletesebben

Reológia, a koherens rendszerek tulajdonságai

Reológia, a koherens rendszerek tulajdonságai Reológia, a koherens rendszerek tulajdonságai Bányai István http://dragon.unideb.hu/~kolloid/ Koherens rendszerek Szubmikroszkópos vagy durva diszkontinuitásokat tartalmazó rendszerek, amelyekben micellák,

Részletesebben

REOLÓGIA, A KÖLCSÖNHATÁSOK ÖSSZESSÉGE

REOLÓGIA, A KÖLCSÖNHATÁSOK ÖSSZESSÉGE REOLÓGIA, A KÖLCSÖNHATÁSOK ÖSSZESSÉGE Joerg Wendel Wendel Email GmbH. Németország XXI International Enamellers Congress 2008 Május 18-22, Sanghaj, Kína Reológia - a kölcsönhatások összessége Joerg Wendel

Részletesebben

MATEMATIKA ÉRETTSÉGI TÍPUSFELADATOK MEGOLDÁSAI KÖZÉPSZINT Trigonometria

MATEMATIKA ÉRETTSÉGI TÍPUSFELADATOK MEGOLDÁSAI KÖZÉPSZINT Trigonometria 005-05 MATEMATIKA ÉRETTSÉGI TÍPUSFELADATOK MEGOLDÁSAI KÖZÉPSZINT Trigonometria A szürkített hátterű feladatrészek nem tartoznak az érintett témakörhöz, azonban szolgálhatnak fontos információval az érintett

Részletesebben

Adszorpció folyadék-szilárd határfelületen. 2015/I Bányai István

Adszorpció folyadék-szilárd határfelületen. 2015/I Bányai István Adszorpció folyadék-szilárd határfelületen 2015/I Bányai István 1 Jelentősége Közönséges bibliai példa keserű víz (ioncsere adszorpció) kromatográfia (papíron, oszlopon) elektródok, kozmetikumok, hajápolás

Részletesebben

Bevezetés a lágy számítás módszereibe

Bevezetés a lágy számítás módszereibe BLSZM-07 p. 1/10 Bevezetés a lágy számítás módszereibe Nem fuzzy halmaz kimenetű fuzzy irányítási rendszerek Egy víztisztító berendezés szabályozását megvalósító modell Viselkedésijósló tervezési példa

Részletesebben

KÜLÖNBÖZŐ ADALÉKOK HATÁSA AZ ELLENTÉTES TÖLTÉSŰ POLIELEKTROLITOK ÉS TENZIDEK ASSZOCIÁCIÓJÁRA

KÜLÖNBÖZŐ ADALÉKOK HATÁSA AZ ELLENTÉTES TÖLTÉSŰ POLIELEKTROLITOK ÉS TENZIDEK ASSZOCIÁCIÓJÁRA SZAKDOLGOZAT BERTALANITS EDIT KÜLÖNBÖZŐ ADALÉKOK HATÁSA AZ ELLENTÉTES TÖLTÉSŰ POLIELEKTROLITOK ÉS TENZIDEK ASSZOCIÁCIÓJÁRA Témavezető: Dr. Mészáros Róbert egyetemi docens Eötvös Loránd Tudományegyetem

Részletesebben

Molekuláris motorok működése

Molekuláris motorok működése Biológiai molekuláris motorok és kapcsolók Molekuláris motorok működése Osváth Szabolcs Semmelweis Egyetem kapcsoló: A hatása a biológiai rendszerre az állapotától függ. Ha visszabillentik az eredeti állapotába,

Részletesebben

7.4. Tömény szuszpenziók vizsgálata

7.4. Tömény szuszpenziók vizsgálata ahol t a szuszpenzió, t o a diszperzióközeg kifolyási ideje, k a szuszpenzió, k o pedig a diszperzióközeg sárásége. Kis szuszpenziókoncentrációnál a sáráségek hányadosa elhanyagolható. A mérési eredményeket

Részletesebben

Az aktiválódásoknak azonban itt még nincs vége, ugyanis az aktiválódások 30 évenként ismétlődnek!

Az aktiválódásoknak azonban itt még nincs vége, ugyanis az aktiválódások 30 évenként ismétlődnek! 1 Mindannyiunk életében előfordulnak jelentős évek, amikor is egy-egy esemény hatására a sorsunk új irányt vesz. Bár ezen események többségének ott és akkor kevésbé tulajdonítunk jelentőséget, csak idővel,

Részletesebben

KÉMIA. Kémia a gimnáziumok 9 10. évfolyama számára

KÉMIA. Kémia a gimnáziumok 9 10. évfolyama számára KÉMIA Kémia a gimnáziumok 9 10. évfolyama számára A kémia tanításának célja és feladatai Az iskolai tanulmányok célja a gyakorlatban hasznosítható ismeretek megszerzése, valamint az általános képességek

Részletesebben

A kolloidika tárgya, a kolloidok osztályozása rendszerezése. Bányai István DE Fizikai Kémiai Tanszék Gyógyszerész

A kolloidika tárgya, a kolloidok osztályozása rendszerezése. Bányai István DE Fizikai Kémiai Tanszék   Gyógyszerész A kolloidika tárgya, a kolloidok osztályozása rendszerezése Bányai István DE Fizikai Kémiai Tanszék www.kolloid.unideb.hu Gyógyszerész 2016.09.13. A mindennapi élet: anyagok, eljárások Ipar élelmiszerek:

Részletesebben

1. Feladatok a dinamika tárgyköréből

1. Feladatok a dinamika tárgyköréből 1. Feladatok a dinamika tárgyköréből Newton három törvénye 1.1. Feladat: Órai kidolgozásra: 1. feladat Három azonos m tömegű gyöngyszemet fonálra fűzünk, egymástól kis távolságokban a fonálhoz rögzítünk,

Részletesebben

Házi dolgozat. Minta a házi dolgozat formai és tartalmi követelményeihez. Készítette: (név+osztály) Iskola: (az iskola teljes neve)

Házi dolgozat. Minta a házi dolgozat formai és tartalmi követelményeihez. Készítette: (név+osztály) Iskola: (az iskola teljes neve) Házi dolgozat Minta a házi dolgozat formai és tartalmi követelményeihez Készítette: (név+osztály) Iskola: (az iskola teljes neve) Dátum: (aktuális dátum) Tartalom Itt kezdődik a címbeli anyag érdemi kifejtése...

Részletesebben

Fa- és Acélszerkezetek I. 5. Előadás Stabilitás I. Dr. Szalai József Főiskolai adjunktus

Fa- és Acélszerkezetek I. 5. Előadás Stabilitás I. Dr. Szalai József Főiskolai adjunktus Fa- és Acélszerkezetek I. 5. Előadás Stabilitás I. Dr. Szalai József Főiskolai adjunktus Tartalom Egyensúly elágazási határállapot Rugalmas nyomott oszlop kritikus ereje (Euler erő) Valódi nyomott oszlopok

Részletesebben

A kromatográfia típusai

A kromatográfia típusai A kromatográfia típusai A kromatográfia típusai Az oldott anyag az álló fázis felületére kerül Az oldott anyag a felületet borító folyadékba kerül A kation kovalensen kötött a felületen az anion ionosan

Részletesebben

A szilárd állapot. A szilárd állapot. A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011

A szilárd állapot. A szilárd állapot. A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 A szilárd állapot A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 1 Szobahőmérsékleten és légköri nyomáson szilárd halmazállapot létrejöttének feltétele, hogy a szilárd részecskék

Részletesebben

helyébe beírva az előző egyenlet összefüggését: p 2 *V 1 = p 1 *(T 2 ), azaz (p 2 )/T 2 = (p 1 = V/n) p*v m = 101 325 Pa, ekkor a V m p*v = (m/m)*r*t

helyébe beírva az előző egyenlet összefüggését: p 2 *V 1 = p 1 *(T 2 ), azaz (p 2 )/T 2 = (p 1 = V/n) p*v m = 101 325 Pa, ekkor a V m p*v = (m/m)*r*t 4. előadás V x helyébe beírva az előző egyenlet összefüggését: p 2 *V 2 = p 1 *V 1 *(T 2 /T 1 ), azaz (p 2 *V 2 )/T 2 = (p 1 *V 1 )/T 1 Bármely tökéletes gázra p*v/t = K (állandó!!!!) 1 mol tökéletes gázra

Részletesebben

Vektorok összeadása, kivonása, szorzás számmal, koordináták, lineáris függetlenség

Vektorok összeadása, kivonása, szorzás számmal, koordináták, lineáris függetlenség Vektoralgebra Vektorok összeadása, kivonása, szorzás számmal, koordináták, lineáris függetlenség Feladatok: 1) A koordinátarendszerben úgy helyezzük el az egységkockát, hogy az origó az egyik csúcsba essék,

Részletesebben

Programozás I. - 9. gyakorlat

Programozás I. - 9. gyakorlat Programozás I. - 9. gyakorlat Mutatók, dinamikus memóriakezelés Tar Péter 1 Pannon Egyetem M szaki Informatikai Kar Rendszer- és Számítástudományi Tanszék Utolsó frissítés: November 9, 2009 1 tar@dcs.vein.hu

Részletesebben

KÉMIA 9-12. évfolyam (Esti tagozat)

KÉMIA 9-12. évfolyam (Esti tagozat) KÉMIA 9-12. évfolyam (Esti tagozat) A kémiai alapműveltség az anyagi világ megismerésének és megértésének egyik fontos eszköze. A kémia tanulása olyan folyamat, amely tartalmain és tevékenységein keresztül

Részletesebben

Ragasztás, ragasztóanyagok

Ragasztás, ragasztóanyagok 9. hét Kötés kialakulása fizikai úton kötı oldószeres diszperziós olvadék-ragasztók kémiai úton kötı oldószeres természetes polimer alapú ragasztók fehérje, szénhidrát, szénhidrogén alapú oldószeres ragasztó

Részletesebben

Liofil kolloidok stabilitása

Liofil kolloidok stabilitása Liofil kolloidok stabilitása Bányai István DE Fizikai Kémiai Tanszék 8. előadás 1 Liofil kolloidok stabilitása (termodinamikailag stabilisak) Amint kitűnt a makromolekulás oldatoknál az elektromos kettősréteg

Részletesebben

[GVMGS11MNC] Gazdaságstatisztika

[GVMGS11MNC] Gazdaságstatisztika [GVMGS11MNC] Gazdaságstatisztika 4 előadás Főátlagok összehasonlítása http://uni-obudahu/users/koczyl/gazdasagstatisztikahtm Kóczy Á László KGK-VMI Viszonyszámok (emlékeztető) Jelenség színvonalának vizsgálata

Részletesebben

Ragasztás, ragasztóanyagok. Kötés kialakulása kémiai úton. Kötés kialakulása kémiai úton. Kötés kialakulása kémiai úton

Ragasztás, ragasztóanyagok. Kötés kialakulása kémiai úton. Kötés kialakulása kémiai úton. Kötés kialakulása kémiai úton Ragasztás, ragasztóanyagok 10. hét kötıanyag: oligomer, monomer kis moláris tömeg felvitel: folyadékállapot és viszkozitás biztosítása a kötés tisztán kémiai reakció poliaddíciós vagy polimerizációs folyamat

Részletesebben

Kémia kerettanterve a Német Nemzetiségi Gimnázium és Kollégium 9 10. évfolyama számára

Kémia kerettanterve a Német Nemzetiségi Gimnázium és Kollégium 9 10. évfolyama számára Kémia kerettanterve a Német Nemzetiségi Gimnázium és Kollégium 9 10. évfolyama számára (az EMMI kerettanterv 51/2012. (XII. 21.) EMMI rendelet 3. sz. melléklet 3.2.09.2 (B) változata alapján) A kémia tanításának

Részletesebben

6. A kémiai kötés fajtái

6. A kémiai kötés fajtái 6. A kémiai kötés fajtái 6.1. A kémiai kötés egyszerű, Lewis féle elmélete, kovalens kötés Láttuk, hogy VB elméletben a kötés létrejöttéért az azonos térrészbe kerülő párosítatlan elektronok a felelősek.

Részletesebben

Doktori (Ph.D.) értekezés tézisei. Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai

Doktori (Ph.D.) értekezés tézisei. Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai Doktori (Ph.D.) értekezés tézisei Cink-oxid nanorészecskék és hibrid vékonyrétegek optikai, szerkezeti és fényelektromos tulajdonságai Kunné Pál Edit Témavezetı: Dr. Dékány Imre Tanszékvezetı egyetemi

Részletesebben

Haladó fizikai kémia gyakorlatok II.

Haladó fizikai kémia gyakorlatok II. Haladó fizikai kémia gyakorlatok II. (Egyetemi jegyzet MSc-hallgatók számára) Készítette: Berka Márta Kéri Mónika Nagy Dávid Nagy Zoltán Nemes Zoltán Novák Levente Serra Bendegúz Szatmári Mihály Debreceni

Részletesebben

FENNTARTHATÓ FEJLŐDÉS

FENNTARTHATÓ FEJLŐDÉS FENNTARTHATÓ FEJLŐDÉS Kump Edina ÖKO-Pack Nonprofit Kft. E-mail: edina@okopack.hu Web: www.okopack.hu Dunaújváros, 2014. november 07. A FENNTARTHATÓ FEJLŐDÉS FOGALMA A fenntartható fejlődés a fejlődés

Részletesebben

Orvosi implantátumok anyagai

Orvosi implantátumok anyagai 11 Orvosi implantátumok anyagai Dr. Mészáros István Anyagtudomány és Technológia Tanszék Sebészeti, fogorvosi alkalmazások Fémek, ötvözetek Kerámiák Polimerek Kompozitok Fémek ötvözetek hátrányai: korrózió,

Részletesebben

Agyagásvány szuszpenziók flokkuláltatása hidrolizáló sókkal, tenzidekkel, polimerekkel, ezek elegyeivel, és a képződött aggregátumok szilárdsága

Agyagásvány szuszpenziók flokkuláltatása hidrolizáló sókkal, tenzidekkel, polimerekkel, ezek elegyeivel, és a képződött aggregátumok szilárdsága Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Agyagásvány szuszpenziók flokkuláltatása hidrolizáló sókkal, tenzidekkel, polimerekkel, ezek elegyeivel, és a képződött Ph.D. értekezés tézisfüzete

Részletesebben

Mosószerek a 21. században Alkímia ma előadássorozat

Mosószerek a 21. században Alkímia ma előadássorozat Mosószerek a 21. században Alkímia ma előadássorozat Mészáros Róbert Eötvös Loránd Tudományegyetem, Kémiai Intézet vi. Bevezetés Tematika vii. A mosási mechanizmus főbb lépései viii. Mosószer komponesekés

Részletesebben

TÁMOP-4.1.1.F-14/1/KONV-2015-0006. Anyagátadási ADSZORPC IÓ

TÁMOP-4.1.1.F-14/1/KONV-2015-0006. Anyagátadási ADSZORPC IÓ TÁMOP-4.1.1.F-14/1/KONV-2015-0006 Anyagátadási ADSZORPC IÓ Előkezelés Downstream műveletek Elsődleges szeparálás Tisztítás Végsőformátumú termék Szilárd test külső és belső felületein történő anyagmegkötődés

Részletesebben

Mágneses szuszceptibilitás vizsgálata

Mágneses szuszceptibilitás vizsgálata Mágneses szuszceptibilitás vizsgálata Mérést végezte: Gál Veronika I. A mérés elmélete Az anyagok külső mágnesen tér hatására polarizálódnak. Általában az anyagok mágnesezhetőségét az M mágnesezettség

Részletesebben

Szigetelők Félvezetők Vezetők

Szigetelők Félvezetők Vezetők Dr. Báder Imre: AZ ELEKTROMOS VEZETŐK Az anyagokat elektromos erőtérben tapasztalt viselkedésük alapján két alapvető csoportba soroljuk: szigetelők (vagy dielektrikumok) és vezetők (vagy konduktorok).

Részletesebben

A nyugalomban levő levegő fizikai jellemzői. Dr. Lakotár Katalin

A nyugalomban levő levegő fizikai jellemzői. Dr. Lakotár Katalin A nyugalomban levő levegő fizikai jellemzői Dr. Lakotár Katalin Száraz, nyugalomban levő levegő légköri jellemzői egyszerűsített légkör modell állapotjelzői: sűrűség vagy fajlagos térfogat térfogategységben

Részletesebben

A robbanékony és a gyorserő fejlesztésének elmélete és módszerei

A robbanékony és a gyorserő fejlesztésének elmélete és módszerei A robbanékony és a gyorserő fejlesztésének elmélete és módszerei Tihanyi József Semmelweis Egyetem, Testnevelési és Sporttudományi Kar (TF) Biomechanika, Kineziológia és informatika tanszék Budapest, 2014.

Részletesebben

Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat. A villamos forgógépek, mutatós műszerek működésének alapja

Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat. A villamos forgógépek, mutatós műszerek működésének alapja Mágneses erőtér Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat A vllamos forgógépek, mutatós műszerek működésének alapja Magnetosztatka mező: nyugvó állandó mágnesek és egyenáramok dőben állandó

Részletesebben

Kationos tenzidek membrán affinitásának jellemzése lipid monoréteg modell segítségével

Kationos tenzidek membrán affinitásának jellemzése lipid monoréteg modell segítségével Kationos tenzidek membrán affinitásának jellemzése lipid monoréteg modell segítségével Szakdolgozat Kémia Alapszak Szerző: Kelemen Orsolya Témavezető: Dr. Kiss Éva egyetemi tanár Eötvös Loránd Tudományegyetem

Részletesebben

Kombinatorika. 9. előadás. Farkas István. DE ATC Gazdaságelemzési és Statisztikai Tanszék. Kombinatorika p. 1/

Kombinatorika. 9. előadás. Farkas István. DE ATC Gazdaságelemzési és Statisztikai Tanszék. Kombinatorika p. 1/ Kombinatorika 9. előadás Farkas István DE ATC Gazdaságelemzési és Statisztikai Tanszék Kombinatorika p. 1/ Permutáció Definíció. Adott n különböző elem. Az elemek egy meghatározott sorrendjét az adott

Részletesebben

Az elektromágneses anyagvizsgálat alapjai

Az elektromágneses anyagvizsgálat alapjai BME, Anyagtudomány és Technológia Tanszék Az elektromágneses anyagvizsgálat alapjai Dr. Mészáros István Habilitációs előadás BME 216. március 3. 1 B = µ H Mágneses tér anyag kölcsönhatás B = µ µ r H =

Részletesebben

A döntő feladatai. valós számok!

A döntő feladatai. valós számok! OKTV 006/007. A döntő feladatai. Legyenek az x ( a + d ) x + ad bc 0 egyenlet gyökei az x és x valós számok! Bizonyítsa be, hogy ekkor az y ( a + d + abc + bcd ) y + ( ad bc) 0 egyenlet gyökei az y x és

Részletesebben

Amit a Hőátbocsátási tényezőről tudni kell

Amit a Hőátbocsátási tényezőről tudni kell Amit a Hőátbocsátási tényezőről tudni kell Úton-útfélen mindenki róla beszél, már amikor épületekről van szó. A tervezéskor találkozunk vele először, majd az építkezéstől az épület lakhatási engedélyének

Részletesebben

Elhelyezési és kezelési tanácsok

Elhelyezési és kezelési tanácsok A szigetelőlemezeket síkfelületen, időjárási hatásoktól különösen esőtől és nedvességtől védetten kell tárolni. A lemezek legyenek szárazok a felhelyezéskor is. Kezelés és munka közben a széleket óvja

Részletesebben

FELKÉSZÍTÉS AZ EMELTSZINTŰ KÉMIA ÉRETTSÉGIRE 11. ÉVFOLYAM ÉVES ÓRASZÁM: 72 HETI ÓRASZÁM: 2

FELKÉSZÍTÉS AZ EMELTSZINTŰ KÉMIA ÉRETTSÉGIRE 11. ÉVFOLYAM ÉVES ÓRASZÁM: 72 HETI ÓRASZÁM: 2 FELKÉSZÍTÉS AZ EMELTSZINTŰ KÉMIA ÉRETTSÉGIRE 11. ÉVFOLYAM ÉVES ÓRASZÁM: 72 HETI ÓRASZÁM: 2 Tematikai egység Órakeret 1. Anyagszerkezeti ismeretek 10 2. Anyagi halmazok 10 3. Kémiai reakciótípusok 15 4.

Részletesebben

Az anyagok mágneses tulajdonságai

Az anyagok mágneses tulajdonságai BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Mágneses tulajdonságok, mágneses anyagok Előadásvázlat 2013. 1 Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy:

Részletesebben

KÉMIA TANMENETEK 7-8-9-10 osztályoknak

KÉMIA TANMENETEK 7-8-9-10 osztályoknak KÉMIA TANMENETEK 7-8-9-10 osztályoknak Néhány gondolat a mellékletekhez: A tanterv nem tankönyvhöz készült, hanem témakörökre bontva mutatja be a minimumot és az optimumot. A felsőbb osztályba lépés alapja

Részletesebben

Véleményezési határidő: 2013. november 26. Véleményezési cím:

Véleményezési határidő: 2013. november 26. Véleményezési cím: Budapest Főváros IV. kerület ÚJPEST ÖNKORMÁNYZAT 1041 Budapest, István út 14. 231-3141, Fax.: 231-3151 mszabolcs@ujpest.hu ALPOLGÁRMESTERE www.tuv.com ID 9105075801 Management System ISO 9001:2008 valid

Részletesebben

EGÉSZTESTSZÁMLÁLÁS. Mérésleírás Nukleáris környezetvédelem gyakorlat környezetmérnök hallgatók számára

EGÉSZTESTSZÁMLÁLÁS. Mérésleírás Nukleáris környezetvédelem gyakorlat környezetmérnök hallgatók számára EGÉSZTESTSZÁMLÁLÁS Mérésleírás Nukleáris környezetvédelem gyakorlat környezetmérnök hallgatók számára Zagyvai Péter - Osváth Szabolcs Bódizs Dénes BME NTI, 2008 1. Bevezetés Az izotópok stabilak vagy radioaktívak

Részletesebben

2. A MIKROBÁK ÉS SZAPORÍTÁSUK

2. A MIKROBÁK ÉS SZAPORÍTÁSUK 2. A MIKROBÁK ÉS SZAPORÍTÁSUK A biológiai ipar jellemzően mikroorganizmusokat, vagy állati és növényi szervezetek elkülönített sejtjeit szaporítja el, és ezek anyagcseréjét használja fel a kívánt folyamatok

Részletesebben

Bár a digitális technológia nagyon sokat fejlődött, van még olyan dolog, amit a digitális fényképezőgépek nem tudnak: minden körülmények között

Bár a digitális technológia nagyon sokat fejlődött, van még olyan dolog, amit a digitális fényképezőgépek nem tudnak: minden körülmények között Dr. Nyári Tibor Bár a digitális technológia nagyon sokat fejlődött, van még olyan dolog, amit a digitális fényképezőgépek nem tudnak: minden körülmények között tökéletes színeket visszaadni. A digitális

Részletesebben

DOKTORI ÉRTEKEZÉS TÉZISEI HÁROMFÁZISÚ MEGOSZLÁS ALKALMAZÁSA ÉLELMISZERFEHÉRJÉKVIZSGÁLATÁBAN

DOKTORI ÉRTEKEZÉS TÉZISEI HÁROMFÁZISÚ MEGOSZLÁS ALKALMAZÁSA ÉLELMISZERFEHÉRJÉKVIZSGÁLATÁBAN DOKTORI ÉRTEKEZÉS TÉZISEI HÁROMFÁZISÚ MEGOSZLÁS ALKALMAZÁSA ÉLELMISZERFEHÉRJÉKVIZSGÁLATÁBAN Szamos Jenő KÖZPONTI ÉLELMISZER-TUDOMÁNYI KUTATÓINTÉZET Budapest 2004 A doktori iskola megnevezése: tudományága:

Részletesebben

1. Asszociációs kolloidok

1. Asszociációs kolloidok 1. Asszociációs kolloidok Az asszociációs kolloidok molekulái aszimmetrikus (un. amfipatikus) felépítésőek. Ezek a poláris fıcsoportot és apoláris molekularészt (8-nál nagyobb szénatomszámú alkil láncot)

Részletesebben

Analízis elo adások. Vajda István. 2012. október 3. Neumann János Informatika Kar Óbudai Egyetem. Vajda István (Óbudai Egyetem)

Analízis elo adások. Vajda István. 2012. október 3. Neumann János Informatika Kar Óbudai Egyetem. Vajda István (Óbudai Egyetem) Vajda István Neumann János Informatika Kar Óbudai Egyetem / 40 Fogalmak A függvények értelmezése Definíció: Az (A, B ; R ) bináris relációt függvénynek nevezzük, ha bármely a A -hoz pontosan egy olyan

Részletesebben
