1 Vízellátás Csatornázás elektronikus jegyzet Szikra Csaba, 2015 Épületenergetikai és Épületgépészeti Tsz.

2 Követelmények: Jegyzetek: Kereszty Balázs: Vízellátás Csatornázás (J85013) Kereszty Balázs: Gázellátás (J85015) Épületek villamos berendezései (b16008) Mesterséges világítás, Természetes világítás (tanszéken kapható) Elektronikus formátumú jegyzetek (www.egt.bme.hu /oktatás /épületgépészet_1) Kurzusok BMEEPEGA501 - Építész nappali képzés (osztatlan öt éves), építészmérnöki (BSc) tantárgy teljesítésének módja: gyakorlati jegy (2 zh) ZH lebonyolítása: ZH1.: Vízellátás, csatornázás, gázellátás, kémények, Világítástechnika és épületek villamos berendezései, ZH2.: Világítástechnika Épületek erősáramú hálózatai ZH időpont: 7. hét: ( , 9:15, K250), 13. hét: ( , 9:15, K250), Pótlási lehetőségek: 1. pótlás: 15 hét, , hétfő, 10:15-től Zh1, 11:15-től Zh2 2. pótlás: 15 hét, , csütörtök, 10:15-től Zh1, 11:15-től Zh2 A zárthelyi anyaga Jegyzetek Internetes előadás vázlat Előadás anyaga Az aláírás megszerzésének feltétele: Az előadások 2/3-ának látogatása

3 Vízellátás Csatornázás Vízellátás Csatornázás Víz vételezés /A víz ember által alkotott körforgása/ Kezelés Szállítás Felhasználás Szállítás Kezelés Elhelyezés

4 A víz fizikai tulajdonságai Sűrűség: A tiszta víz sűrűsége 4 C-on illetve Pa-on 999,97kg/m 3 A víz sűrűsége, mind a hőmérséklet, mind pedig a nyomás függvényében változik. A nyomás változás hatásától el szoktunk tekinteni. A hőmérséklet változás hatása erősebb. A víznek legnagyobb a sűrűsége 4 C. Ez a tulajdonsága okozza a legtöbb problémát (a jég, mint szilárd anyag fajtérfogata a hőmérséklet csökkenésével növekszik: a jég fajtérfogata kb. 1/11 résszel nagyobb a víz fajtérfogatánál). A hőmérséklet változás hatását jól szemlélteti, hogy 80 C a víz sűrűsége: 971,80kg/m 3

5 A víz fizikai tulajdonságai Összenyomhatóság: gyakorlatilag összenyomhatatlannak tekintjük. Forráspont: A tiszta víz Pa nyomás mellett 100 C-on forr A nyomás növekedésével a forrás hőmérséklete is emelkedik, illetve a nyomás csökkenésével csökken. Fagyáspont: A tiszta víz Pa nyomás mellett 0 C-on fagy meg Természetesen a nyomás növekedésével a fagyáspont is emelkedik, illetve a nyomás csökkenésével csökken Olvadáshő, fagyáshő(331 kj/kg) Oldóképesség Fajhő (4,19 kj/kgk) Szín, szag, íz Párolgáshő (2256 kj/kg) Lebegő alkotórészek (nem Viszkozitás (belső súrlódás) oldható szilárd) Radioaktivitás (hasadóanyagok) Kapillaritás (kohéziós, adhéziós erők, hajszálcsöves ép.anyagok)

6 A víz kémiai és biológiai tulajdonságai A víz kiváló oldóképességű anyag! Keménység fogalma: a vízben oldott sók mennyisége Változó keménység: azok a sók okozzák, melyek melegítéskor szétbomlanak, részben a vízből kiválnak, ezáltal a víz keménysége csökken. A változó keménységet a kalcium- és magnéziumhidrokarbonátjai okozzák. 60 C felett intenzív bomlás jellemző melynek hatására oldhatatlan karbonátok keletkeznek. Állandó keménység: Azok a szulfátok, kloridok okozzák (kénsavas és sósavas sók, mint kalcium-szulfát, kalcium-klorid, magnézium-szulfát stb.) melyek hő hatására sem válnak ki. A keménység mérőszáma a német keménység, nk 1nk == 1 liter vízben 10mg kalciumoxiddal egyenértékű só van jelen Összes keménység: a változó és állandó keménység összege. 0-8nk lágy, 8-12nk közepes, 12nk felett kemény vízről beszélünk

7 A víz kémiai és biológiai tulajdonságai A víz kiváló oldóképességű anyag! Kémhatás fogalma: Hidrogénion koncentráció (pondus Hidrogenii érték) A víz kémhatásának jellemzésére használjuk. A kémiailag semleges vízben 10-7 g/l hidrogén-ion illetve hidroxil-ion van. (melynek oka a víz autoprotolízise, amely egy egyensúlyi reakció, aminek során 10 7 mólnyi vízmolekula ad át protont egy másiknak (1 liter vízben, 25 C -on) Ezt az egyensúlyt bontják meg a vízbe kerülő kémiai anyagok, melynek hatására a víz savassá illetve lúgossá válik. Def.: a ph érték 1 liter vízben lévő hidrogén-ion koncentráció tizes alapú negatív logaritmusa: ez a semleges vízre alkalmazva : ph = -lgh -7 = 7. ph<7 savas, ph=7 semleges, ph>7 lúgos

8 A víz kémiai és biológiai tulajdonságai Vas- és mangántartalom: Oldja a talaj vas- és mangán-sóit. Jobbára ártalmatlan, de zavarossá teszi, dugulást okozhat. Kolloidális anyagok: Molekulárisnál nagyobb részecske méretű anyagok kolloid oldatot képeznek. Elektromosan töltöttek ezért a hidrogén- vagy hidroxil ionok burkot képeznek körülöttük, melyek taszítják egymást. Ezért egyenletesen lebegve töltik ki a víztérfogatot. Oxigéntartalom: Abszorpció útján jut a vízbe vagy baktériumok termelik. Víztisztításhoz szükséges, mennyiségtől függően korróziót okoz Szénsavtartalom: Kötött és szabad CO 2. Szabad: egyensúlyi és fölös (agresszív). Agresszív CO 2 szénsavvá alakul, vasat korrodálja a betont porhanyóssá teszi. Biokémiai oxigénigény (BOI: mg/l): Az aerob bakteriumok O 2 igénye, melyek a szerves anyagokat lebontják. A BOI értékéből következtethetünk a szerves anyag tartalomra. Veszélyes, veszélyt jelző anyagok

9 A különböző vizek minőségi követelményei Ivóvíz minőségű víz öt fő követelménye: Nem szabad tartalmaznia mérgező, betegséget okozó, egészségre ártalmas anyagot. Színtelen, szagtalan legyen. Üdítő, kellemes ízű legyen. Hőmérséklete 5 15 C között legyen (legmegfelelőbb ha 7 12 C). Kémhatása enyhén lúgos (ph>7) legyen. Ipari vizek: Mindig az adott technológia határozza meg a felhasználni kívánt vízzel szemben támasztott követelmény rendszer. A teljesség igénye nélkül néhány példa az ipari vízfelhasználás alkalmazásaira: Mosóvíz (lágy, bakteriológiailag tiszta) Kazántápvíz (lágy-víz) Hűtővíz (só-, mikroorganizmus- és agresszív- mentes) Építkezés Tüzivíz Öntözővíz Stb.

10 Vízvételezés Célja: A természetben található víz forrásból (csapadék, felszín alatti, felszíni) a víz kinyerése. A víz-vételezés módjai: Csapadékvíz hasznosítás Felszíni vízforrások Felszín alatti vízforrások

11 Vízvételezés Csapadékvíz hasznosítás Ívó víz minőség vételezésére, a mai környezetszennyezettség viszonyait is figyelembe véve, alkalmatlan. A légkör felhőiben túlhevített gőz, illetve kicsapódott vízcseppek formájában általában desztillált minőségű víz van jelen. Esővé alakulva, miközben vízcseppek a föld felé haladnak, széndioxiddal dúsulnak, port, piszkot, és egyéb a környezetben található gáz halmazállapotú gázokat és szerves anyagokat nyelnek el. Mosásra, öntözésre, WC öblítésre, tisztálkodásra alkalmas A csapadékvizet többaknás, mechanikai szűrővel ellátott (homok, kavics) ciszternába vezetjük. Szellőztetés Vízminőség ellenőrzés

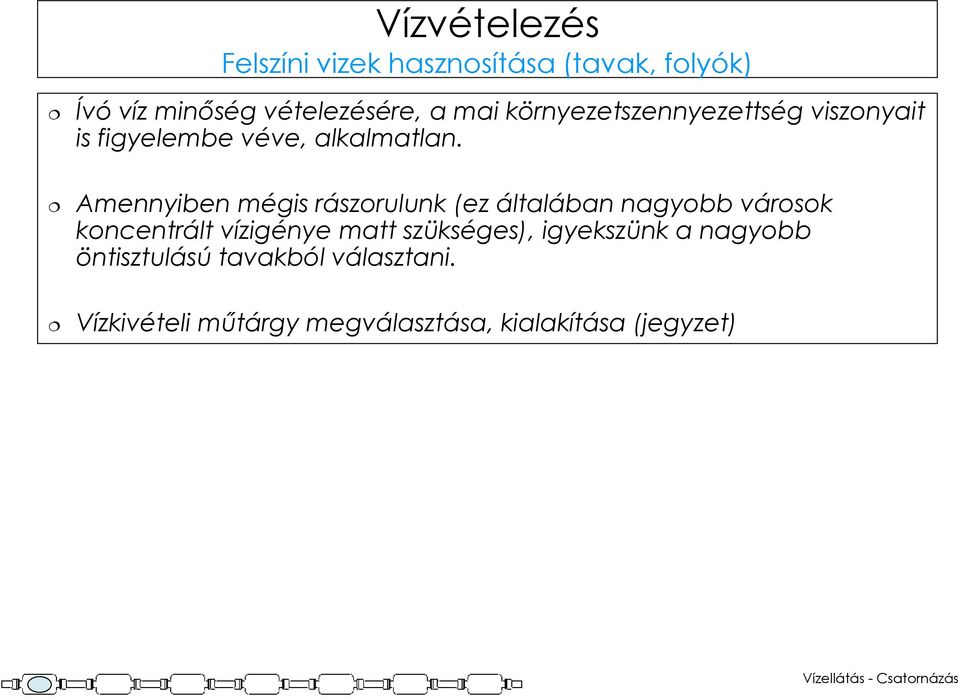

12 Vízvételezés Felszíni vizek hasznosítása (tavak, folyók) Ívó víz minőség vételezésére, a mai környezetszennyezettség viszonyait is figyelembe véve, alkalmatlan. Amennyiben mégis rászorulunk (ez általában nagyobb városok koncentrált vízigénye matt szükséges), igyekszünk a nagyobb öntisztulású tavakból választani. Vízkivételi műtárgy megválasztása, kialakítása (jegyzet)

13 Vízvételezés Felszín alatti víz-vételezés A föld felszíne alatti szilárd kéregben jelentős mennyiségű víz tárolódik. Ez a víz zömmel a lehullott talajba szivárgott csapadék. Mélység szerint megkülönböztetünk felszínhez közeli, illetve mélyvizeket (pl. artézi és karszt forrásokat). A földkéreg vízzáró és vízáteresztő rétegekre tagolódik, a víz mindig a vízzáró réteg felett helyezkedik el. Minél mélyebb rétegből vesszük a vizet, az annál tisztább, a felette lévő rétegek szűrőhatása miatt. Az alapvető vízkivételi eljárások a következők (ábrák a jegyzetben): Ásott kút Forrás Fúrt kút Galéria Csápos kút

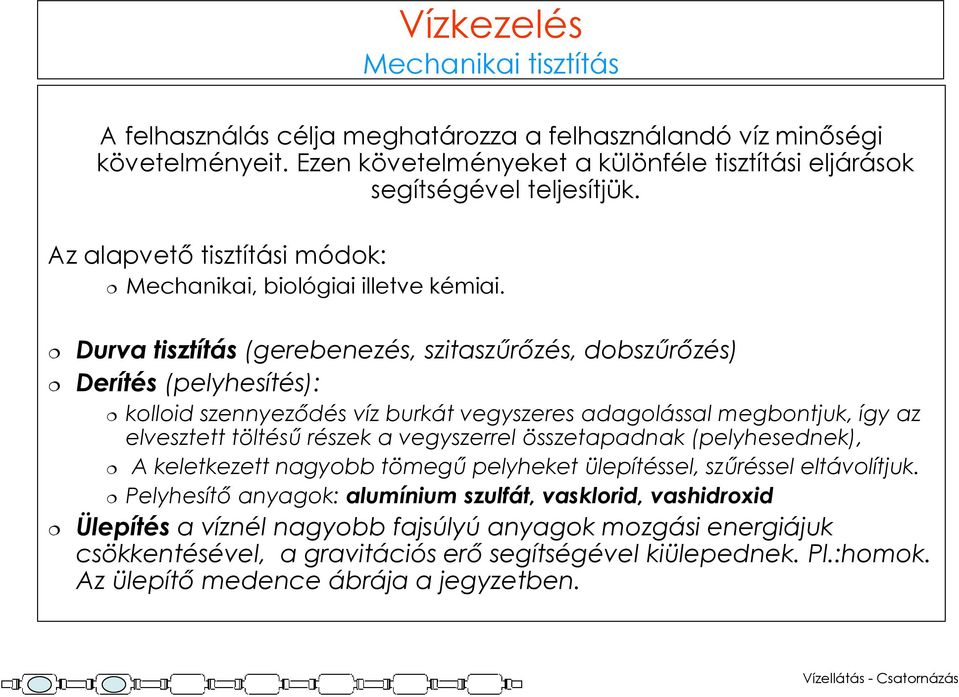

14 Vízkezelés Mechanikai tisztítás A felhasználás célja meghatározza a felhasználandó víz minőségi követelményeit. Ezen követelményeket a különféle tisztítási eljárások segítségével teljesítjük. Az alapvető tisztítási módok: Mechanikai, biológiai illetve kémiai. Durva tisztítás (gerebenezés, szitaszűrőzés, dobszűrőzés) Derítés (pelyhesítés): kolloid szennyeződés víz burkát vegyszeres adagolással megbontjuk, így az elvesztett töltésű részek a vegyszerrel összetapadnak (pelyhesednek), A keletkezett nagyobb tömegű pelyheket ülepítéssel, szűréssel eltávolítjuk. Pelyhesítő anyagok: alumínium szulfát, vasklorid, vashidroxid Ülepítés a víznél nagyobb fajsúlyú anyagok mozgási energiájuk csökkentésével, a gravitációs erő segítségével kiülepednek. Pl.:homok. Az ülepítő medence ábrája a jegyzetben.

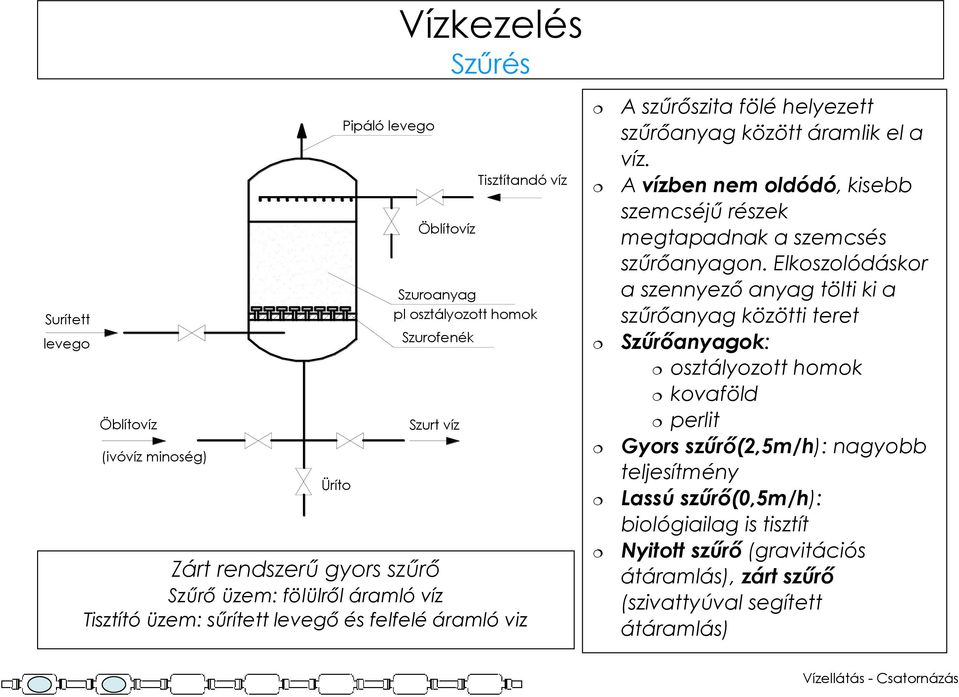

15 Surített levego Öblítovíz (ivóvíz minoség) Üríto Pipáló levego Vízkezelés Szűrés Öblítovíz Szuroanyag pl osztályozott homok Szurofenék Szurt víz Tisztítandó víz Zárt rendszerű gyors szűrő Szűrő üzem: fölülről áramló víz Tisztító üzem: sűrített levegő és felfelé áramló viz A szűrőszita fölé helyezett szűrőanyag között áramlik el a víz. A vízben nem oldódó, kisebb szemcséjű részek megtapadnak a szemcsés szűrőanyagon. Elkoszolódáskor a szennyező anyag tölti ki a szűrőanyag közötti teret Szűrőanyagok: osztályozott homok kovaföld perlit Gyors szűrő(2,5m/h): nagyobb teljesítmény Lassú szűrő(0,5m/h): biológiailag is tisztít Nyitott szűrő (gravitációs átáramlás), zárt szűrő (szivattyúval segített átáramlás)

16 Vízkezelés Kémiai tisztítás Vastalanítás 2 lépésben: Oxidálás: Oxigén befúvás vagy permetezés. A vízben oldott oxigén a vaskarbonátokat és a vasszulfátokat oxidálja, vashidroxiddá alakítja, mely vízben nem oldódik ezért pelyhesedik A pelyhesedett, vízen oldhatatlan szennyező anyagot szűréssel, ülepítéssel távolítjuk el. Mangántalanítás Oxidálás Kolloid állapotú mangán-vegyületek kiszűrése Savtalanítás: cél az agresszív CO 2 eltávolítása Mechanikai: cseppekre bontott vízből a CO 2 a nagy felületen eltávozik Kémiai: kémiai anyag (magnéziumoxid) leköti a CO 2- t. Az eljárás hátránya a változó keménységű sótartalmat növeli. Vízlágyítás Termikus: melegítés hatására a változó keménységű sók kiválnak, CO 2 távozik és lehűtve nem tud oldódni. Kémiai vegyszeres: Vegyszer reakcióba lép a keménységet okozó sókkal és csapadékot képez. Ioncserélés: Ioncserélő tölteten átvezetve a keménységet okozó sók ionjait keménységet nem okozó sókra cseréljük. Fordított ozmózis: membránszűrő

17 Vízkezelés Biológiai tisztítás (Csírátlanítás, fertőtlenítés) Célja: A vízben lévő szerves szennyeződések eltávolítása (baktériumok, vírusok, algák, stb.), oxidációs elven történő elpusztítása Klórozás adagolás A vízben elnyelt klórgáz, sósavvá (HCl) illetve hipoklórsavvá (HClO) alakul, majd a hipoklórsav tovább bomlik (2HClO=2HCl+O 2 ). A bomlás során szabad oxigén keletkezik, mely oxidálja a kórokozókat. Szükséges mennyiség 0,5..10g/m 3 Klórmész adagolás Hasonló folyamatok zajlanak le, mint a klórozásnál. A klórmész 35% klórt tartalmaz. Kiváló fertőtlenítő anyag. Ma leginkább uszodák tisztítására használják Ózon Ívkisülés hatására a stabil O 2 molekula O 3 (ózonra) bomlik. Igen instabil vegyület, de hatásos fertőtlenítő, mert a vízben az instabil vegyület oxidál (ismét stabil O 2 -né alakul). Egyre inkább alkalmazzák ott ahol klór nem megengedett. Viszonylag költségesebb eljárás. Ultrahang, ibolyántúli sugárzás, fémsók

18 Vízkezelés Fürdőmedencék vízforgató berendezése Furdomedence Cl M M M 8 Visszamosó öblíto viz a csatornába Kompresszor Visszamosó Vegyszer adagoló szivattyú Ivóvíz minoségu víz 1. Durva szűrő nagyobb, vízbe esett tárgyak kiszűrésére szolgál (pl.: falevelek) 2. Csatornába távozó víz (min. 10%, 1200m 3 felett min. 5%) 3. Uszadék fogó kisebb úszó szennyeződések (pl.: hajszál) 4. Vízforgató szivattyú (óránként a medence vizének 12%) 5. Pelyhesítő adagoló 6. Pelyhesedést segítő pihentető medence 7. Sav lúg adagoló (ph érték szabályozó) 8. Zárt rendszerű gyors szűrő 9. Alga-gátló 10. Csírátlanító, klórgáz adagoló 11. Fűtő hőcserélő (medence hőmérséklete C)

19 Medencék és helyigények Anyaga: vasbeton csempeburkolattal vagy üvegszál erősítésű poliészter Min. 1,5 m széles cm mély lábmosó Biztosítandó vízmennyiség: fedett uszoda: 2,9 m 3 víz / vetkőzőhely, 1,0 m 2 vízfelület / vetkőzőhely nyitott uszoda: 1,6 m 3 víz / vetkőzőhely, 0,8 m 2 vízfelület / vetkőzőhely egyéb: 0,03..0,9 m3/fő, : 0,02 1,0 m 2 /fő Medencék körbejárhatónak kell lenni szemrevételezési célból. Célszerű lábakra állítani Vízforgató berendezések helyigénye nagy: a zárt gyorsszűrő tartályok mérete elérheti a 3 m átmérőt és 5-6 m magasságot, 3-7 db Vegyszerek, tartályok, klór palackok részére külön helyiségeket kell biztosítani. Medencék vízelvezetésének kialakításai a jegyzetben

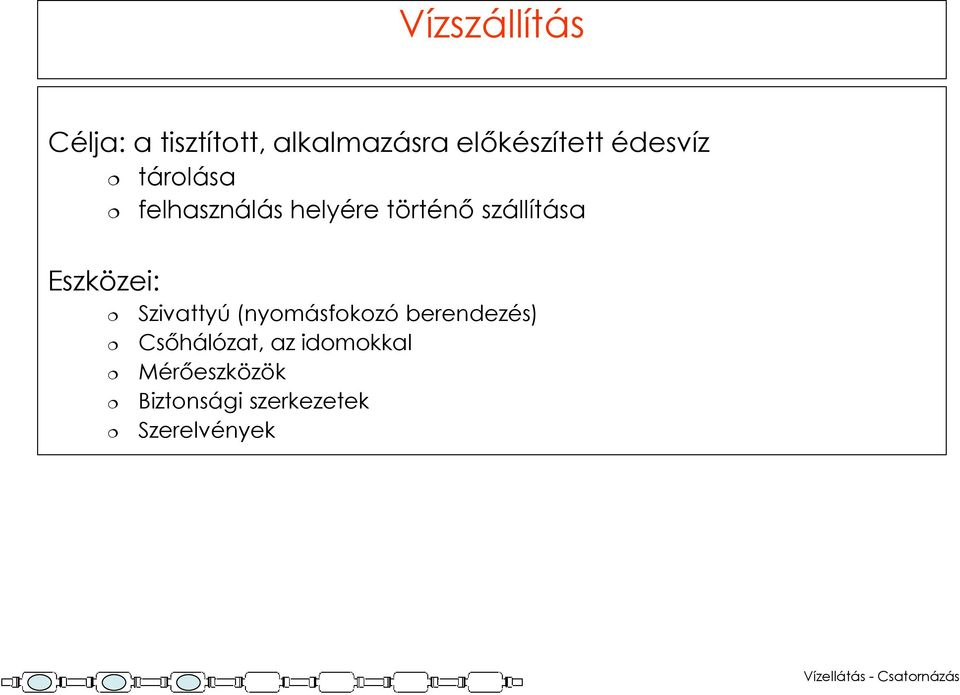

20 Vízszállítás Célja: a tisztított, alkalmazásra előkészített édesvíz Eszközei: tárolása felhasználás helyére történő szállítása Szivattyú (nyomásfokozó berendezés) Csőhálózat, az idomokkal Mérőeszközök Biztonsági szerkezetek Szerelvények

21 Vízszállítás Vízszükséglet, vízfogyasztás (lakossági vízfogyasztás jellemzői) q (l/s) q T (h) d k i1 n F i i vízkitermelés vízfogyasztás q d egy fogyasztói egység átlagos napi vízigénye [l/nap] n i az adott fogyasztási egység területen élők száma [fő] F i az adott fogyasztási egység jellemző, fajlagos felhasznált vízmennyisége [l/fő,nap] 1. A napi fajlagos felhasznált vízmennyiség [l/fő,nap]. Jellemző mennyisége: F= l/fő,nap 2. Átlagos napi vízigény (egy adott fogyasztási egységre vonatkozóan), q d 3. A fogyasztás időbeli eloszlása (l/s) Kommunális fogyasztás jellemzői: 1. A napi fajlagos felhasznált vízmennyiség. Jellemző mennyisége, leginkább az intézmény jellegétől függ. 2. Átlagos napi vízigény Ipari fogyasztás jellemzői: technológiafüggő.

22 Vízszállítás Szivattyúk, szivattyúk jellemzői h hg hnyö hsz hny hs hk h h sz szivattyú p gh h h ny h tartály nyomóvezeték szívóvezeték vízforrás (kút) p g s h k 1. EMELŐMAGASSÁG h sz - szívómagasság Elméleti maximális szívómagasság: 10.33m, mely a hőmérséklet növekedésével csökken. Kavitáció problémája Valóságos maximális szívómagasság: ~6m h ny - nyomómagasság Nincs elméleti korlát. Nem a csőhálózat legmagasabb pontja! h g - geodetikus magasság különbség h g =h sz +h ny h s súrlódási magasság (súrlódásból származó ellenállás) alaki ellenállások egyenes cső ellenállása h k kifolyási nyomómagasság (minimális kifolyási nyomás) q k [l/perc]=k h k h k = 5m

23 Vízszállítás Szivattyúk, szivattyúk jellemzői h hg hnyö hny hs hk szivattyú tartály nyomóvezeték 2. VÍZSZÁLLÍTÁS 3 3 q [ l / perc],[ m / perc],[ m / h] q i hsz szívóvezeték vízforrás (kút)

24 Vízszállítás Szivattyúk, szivattyúk jellemzői 3. TELJESÍTMÉNY, hatásfok h hg hnyö hny hs hk szivattyú tartály nyomóvezeték t idő alatt a folyadék s utat tesz meg, mialatt p nyomást kell legyőznie: hsz szívóvezeték vízforrás (kút) P elméleti [ W] P elméleti [ W] p A s t F s t p V t p q P elméleti [ W] q[ m 3 / s] p[ Pa] qh g P valóságos [ W ] q[ m 3 / s] p[ Pa] q h g

25 Vízszállítás Szivattyúk fajtái 1 Működési elve: Örvényszivattyú h[m] A forgórészre kapcsolt villamos motor mechanikai munkaként adja át a teljesítményét. A forgórészre (1) belépő folyadék a lapátsor centrifugális erő hatására felgyorsul, vagyis megnő a mozgási energiája. A folyadék belépve a csigaház bővülő terébe (2)elveszti sebességét. A sebesség csökkenésével a mozgási energia nyomási energiává alakul (energia-megmaradás). hmax Optimális üzemi taromány A szivattyú jelleggörbéje: q[l/perc] h max maximális szállítómagasság q max maximális térfogatszállítás Optimális működési tartomány (η optimum ) Munkapont, csőhálózat nyomás függvénye (h`=c*q 2 ) qmax

26 Vízszállítás Szivattyúk fajtái Örvényszivattyú (nedves tengelyű)

27 Vízszállítás Szivattyúk fajtái Örvényszivattyú (blokk)

28 Vízszállítás Szivattyúk fajtái - Speciális szivattyúk 1. Terepszint Terepszint alatti szivattyúház (telepítés okai): Maximális szívómagasság. Több fokozat a nyomásszint növelésére 7-10 m Szivattyúház Többlécsős Örvényszivattyú Egyéb speciális kialakítású szivattyúk: Függőleges tengelyű szivattyú (1.8-6.) A motor és a szivattyú egy függőleges tengellyel van összekötve Nehéz karbantartani, a hosszú tengely súrlódása miatt romló hatásfok Nincs szívómagasság probléma Búvárszivattyú: A motor és a szivattyú közös házban, a víz szintje alatt Nehéz karbantartani, szállító közeg (hűtés nélkül leég a motor, érzékeny a vízminőségre) Nincs szívómagasság probléma Vízsugár szivattyú (1.8-7.): m mélyről is képes szállítani Alacsony hatásfok Jól karbantartható

29 Vízszállítás Szivattyúk fajtái - Speciális szivattyúk 2. Levego so 2 o s1 Víz + Levego h1 h2 Kevero box Légnyomásos (Mammut szivattyú) A hajtómotor helyett kompresszor pumpál sűrített levegőt a keverőbokszba A mozgó alkatrész terepszinten A kihajtás a víz és a víz-levegő keverék fajsúlykülönbsége segítségével A nyomócső aljára felírva a statika alapegyenletét, a szállító magasság kiszámítható: g h 1 1 g h 2 2 h 2 h 1 1 A szállítómagasság arányos h1-el (merülési mélység) Vízkivétel után pihentető kamrában távolítjuk el a levegőt 200 méter mélyről is felhozható a víz Rossz hatásfok (η= ) 2 Dugattyús szivattyú: Térfogat-kiszorítás elve Szakaszos folyadékszállítás Elméletileg végtelen nyomómagasság

30 Vízszállítás A szivattyú telepítés építészeti kihatásai A kialakítás szempontjai: Statikus terhelés Dinamikus terhelések (vibráció) Akusztikus terhelések Szállított közeg és a környezet kapcsolata Hőmérséklet (üzembiztonság) Megoldások: Alapozás oldal és függőleges irányú rezgések felvételére: tömbalap, rugós alátét, rugós ingás alapozás Cső és szivattyú csatlakozások kialakítása Szállítóhálózat kialakítása (pl. áttörések) Villamos védettség Fűtés (min 5 C) Szellőzés (Csurgalékvíz nedvessége)) Keletkezett csapadék elszállítása (zsomp)

31 Vízszállítás Házi vízellátó rendszerek magastartály Úszókapcsoló Nyitott tartály hg Túlfolyó vezeték Kialakítása: Nyitott, hőszigetelt magasban elhelyezett tartály Töltővezeték elektromos motorral, benzinmotorral, illetve kézi szivattyúval Túlfolyóvezeték Úszókapcsoló Víztelenítő Főelzáró Előnyei: Egyszerű kialakítás Kézi üzemeltetés lehetősége Búvárszivattyú Hátrány: Kis csapolási nyomás (általában kevesebb mint 5m) Változó hőmérsékletű víz

32 Vízszállítás Házi vízellátó rendszerek Víztelenítő Főelzáró Lábszelep Szivattyú Visszacsapó szelep Pmax Pmin P Légüst P0 Vmax légnyomásos víztartály (hidrofor) Vmin Vh V Kialakítása (részei): Szivattyú Visszacsapó szelep, lábszelep Légüst (gumimembránnal) V h hasznos térfogat, V min minimális légtérfogat V max maximális légtérfogat, V össz térfogat Nyomáskapcsoló Működése: A szivattyú a fogyasztó és a légüst felé is szállít vizet (többet mint az elvétel) A légüst felé szállított víz összenyomja a víz feletti levegőt, melynek hatására növekszik a rendszer nyomása. A szivattyú P max on kikapcsol, a kikapcsolás után a levegő összenyomásával tárolt energia tartja a vízszállítást. A szivattyú kikapcsolása után a csökken a rendszer nyomása. P min elérésekor a szivattyú ismét bekapcsol. Korszerű megoldások: A kikapcsolási és bekapcsolási nyomás között változik a rendszer nyomása Nyomáskapcsolás finomítása (óránkénti kapcsolások száma) Hasznos térfogat csökkentése fordulatszámváltós szivattyúk

33 Vízszállítás Vízellátó rendszerek Kisebb települések vízellátó rendszerei Víztorony Stakikus nyomás Stakikus nyomás Fogyasztás alatti nyomás Fogyasztás alatti nyomás Pmin Pmin Kialakítása (részei): Vízkivételi mű (vízforrás, szivattyútelep) Vízkezelő, tisztítómű Víztorony Elosztóhálózat Fogyasztó hely (mérőhely, csapoló hely, stb.) p statikus gh

34 Vízszállítás Vízellátó rendszerek Közműhálózat Kialakítás szempontjai: Szolgáltatási biztonság Csapolási nyomás Igény szerinti kapacitás Optimális fenntartási és beruházási költség sugaras hurkolt körvezetékes Megvalósítás: Hegyes területeken több nyomású övezetek (pl. Budapest) 40-60m-es magasságkülönbséghez önálló nyomású övezet tartozik. Sugaras, Hurkolt és Körvezetékes megvalósítás. Korszerű anyag és gyártástechnológia. Víztornyok számának csökkentése, folyamatosan szabályozható szivattyúkkal.

35 Vízszállítás Tulajdonhatáron belüli vízhálózat kialakítása Közterület 1 Kerítés Magán t. 2 Ez a megoldás társházak esetén korszerűtlen, hiszen egyéni mérés esetén, egy önálló ingatlanon belül több al-mérőt is ki kellene alakítani. Vízhálózat esetében mindig kötelező a főmérő kialakítása. Ma az egyéni fogyasztásmérés már alapvető követelmény Utcai (méretlen) bekötővezeték Közműhálózat Utcai főelzáró Mérőakna (1m-re a telekhatártól) Mérő, társasház esetén főmérő. Telekhatáron álló ház esetén a főmérő az épületben. Főelzáró és víztelenítő főcsap 2. Külső alapvezeték Fagyhatár alatt (1.2m földtakarás) Enyhén lejt a víztelenítő főcsap felé 3. Belső alapvezeték 4. Felszálló vezeték Víztelenítő felszálló főelzáró Légtelenítő, légbeszívó szerelvények 5. Ágvezeték Tartalék elzáró szerelvény Fogyasztó hely (berendezési tárgy)

36 Vízszállítás Korszerű társasházi, belső vízellátó rendszer kialakítások Közterület Társasházi tulajdon Közterület Társasházi tulajdon Szintenként csoportos mérőhely kialakítása (épület a telekhatáron): Utcai főelzáró Főmérő a pincében Egyedi fogyasztásmérés, szintenkénti csoportosítással Épületenként csoportos mérőhely kialakítása (épület a telekhatáron): Utcai főelzáró Főmérő a pincében Egyedi fogyasztásmérés, egy helyen az épületben. Épületen belül csak mért ágak.

37 Vízszállítás Vezetékhálózattal szemben támasztott követelmények Ne rontsa a szállítandó víz minőségét Vízzáró legyen A nyomás alatt álló víz ne jusson ki a csőhálózatból. Csőhálózatainkat 16bar névleges nyomás elviselésére alakítjuk ki. A csőhálózatot körülvevő szennyeződés ne jusson a csőhálózatba Ellenálljon a környezet mechanikai hatásainak Ellenálljon a saját maga keltette mechanikai hatásoknak (csőmegfogások, rögzítés) Önsúly Vízütés Rezonancia Élettartama megfeleljen az épület tervezett élettartamának. Korrózió álló legyen. Ellenálljon a külső és belső korróziós hatásoknak. Belső felülete sima legyen A kötések egyszerűen kivitelezhetőek legyenek Minden évszakban ellenálljon a meteorológiai viszonyoknak Fagyhatár alatti vezetés Hőszigetelés Környezetére veszélytelen legyen (pl. forró vezeték)

38 Vízszállítás Vezetékhálózat anyaga Hagyományos tokos kötésmód Gömbgrafit öntöttvas cső, önzáró tömítéssel Karimás kötés Öntöttvas nyomócső (öv) 1. Felhasználási terület: Külső közműhálózat Tűzvédelmi hálózatok (tűzcsap, beépített oltórendszerek, épületen kívüli része) 2. Előnyei: Igen korrózióálló Nagy szilárdság Időtálló 3. Hátrányai: Nagy fajlagos tömeg Drága (cső és idomok) 4. Kötésmódok: Tokos Kuplungos Karimás Csavartokos 5. Tömítés: Ólomkiöntés Gumi 6. Korrózióvédelem: Külső felületkezelés

39 Vízszállítás Vezetékhálózat anyaga Acél nyomócsövek (a) MSZ 120-1,2,3 csőmenet-vágásra alkalmas, hosszvarratos, horganyzott acélcső: 1. Felhasználási terület: Külső közműhálózat (MSZ99 fekete acél is) Tűzvédelmi hálózatok (tűzcsapok belső tüzivíz hálózatai, beépített oltórendszerek) Épületen belüli vízhálózat (födémben tilos!) 2. Előnyei: Egyszerű szerelés Nagy szilárdság 3. Hátrányai: Nem korrózióálló, alacsony élettartam Magas élőmunka igény A falvastagság miatt, nagyobb külső átmérő 4. Kötésmódok: Menetes ( ¼, ½, ¾, 1 ¼, 1 ½, 2, 3, 4 ) Keményforrasztás (hegesztés, de a horganyzott csövet nem illik) Karimás (1 -..) Kuplungos (1-12 ) 5. Tömítés: Teflonszalag, kóc Gumi 6. Korrózióvédelem (horgany, festés ):

40 Vízszállítás Vezetékhálózat anyaga Vasbeton nyomócsvek (vb) Pörgetéssel gyártott kör keresztmetszetű, cementbázisú, vasbeton nyomócső: 1. Felhasználási terület: Külső közműhálózat, nagyobb átmérőjű gerincvezetékei. (~Ø1m) 2. Előnyei: Nagy szilárdság 3. Hátrányai: Agresszív talajnak nem áll ellent (védőbevonat). Bonyolult kötőelemek. A víz-zárást belső védőbevonattal kell növelni. 4. Kötésmódok: Tokos. 5. Tömítés: Gumi. 6. Korrózióvédelem: Külső védőbevonat. Emelt minőségű csőanyag.

41 Vízszállítás Vezetékhálózat anyaga Műanyag nyomócsövek PVC nyomócső (pvc, cpvc) 1. Felhasználás terület: Épületen belüli csőhálózat (ragasztott, ½ 4 ) Épületen kívüli csőhálózat (tokos,ø90 Ø450) 2. Előnyei: Korrózióálló Egyszerű, gyors, alacsony élőmunka igényű szerelés 3. Hátrányai: Nagy lineáris hőtágulási együttható ( mm/m C) Mésszel szembeni érzékenység (gipszes habarcs, vagy védőburkolás) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hőmérséklet) Ridegedési hajlam (alacsony hőmérséklet) Melegvíz hálózatban nem használható (CPVC!) Rosszabb szilárdsági tulajdonságok Becsült élettartam 50 év 4. Kötésmódok: csőkapcsoló idomok, ragasztással Tokos, gumigyűrűs 5. Tömítés: Ragasztó, Gumigyűrű

42 Vízszállítás Vezetékhálózat anyaga Műanyag nyomócsövek Kemény polietilén (kpe) 1. Felhasználás terület: Épületen kívüli csőhálózat Közműhálózat 2. Előnyei: Fokozottan Korrózióálló Egyszerű, gyors, alacsony élőmunka igényű szerelés Jobb szilárdsági tulajdonságok 3. Hátrányai: Nagy lineáris hőtágulási együttható ( mm/m C) Élettartam (szilárdsági tulajdonságok változása, UV sugárzás, alkalmazott hőmérséklet) Melegvíz hálózatban nem használható 4. Kötésmódok: Hegesztés, Tokos, gumigyűrűs idomkacsolók Tokos, roppantógyűrűs idomkapcsolók 5. Tömítés: Roppantógyűtű Gumigyűrű

43 Vízszállítás Vezetékhálózat anyaga Műanyag nyomócsövek Térhálósított polietilén(pe) Egyike a legkorszerűbb csővezetéki anyagainknak. Felhasználás terület: Épületen belüli csőhálózat Előnyei: Fokozottan Korrózióálló Egyszerű, gyors, alacsony élőmunka igényű szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hőmérséklet állóság Idomkapcsoló nélküli szereléstechnológia Bárhol elhelyezhető Hátrányai: Nagy lineáris hőtágulási együttható UV sugárzásra való érzékenység Védőcsöves szereléstechnológia Kötésmódok: Sárgaréz öntvény idomkapcsolók Roppantógyűrűs idomkapcsolók Tömítés: Roppantógyűrű Öntömítő idomok

44 Vízszállítás Vezetékhálózat anyaga Rézcsövek(cu) Hagyományos, de talán az egyik legkiválóbb szereléstechnológia 1. Felhasználás terület: Épületen belüli csőhálózat, félkemény (szál) illetve lágy (tekercs) kivitelben 2. Előnyei: Fokozottan Korrózióálló Egyszerű, gyors, alacsony élőmunka igényű szerelés Kiváló szilárdsági tulajdonságok Hosszú élettartam Hőmérséklet állóság Kötés nélkül bárhol elhelyezhető Kis falvastagság 3. Hátrányai: Kisebb mechanikai igénybevétel állóság 4. Kötésmódok: Idomkapcsolók kemény- illetve lágyforrasztással, kapilláris elven lágy cső kézzel hajlítható Préskötés (o gyűrűs tömítéssel) 5. Tömítés: Forraszanyag Idomkapcsolók hagyományos tömítése

45 Vízszállítás Vezetékhálózat anyaga Egyéb, illetve speciális csőanyagok Rozsdamentes acél: Élelmiszeripar Hegesztett, forrasztott, peremes kötések Kompozit műanyag csövek (térhálósított polietilén, vékony alumínium csőhéj, védőburkolat) Épületen belüli vízhálózat Roppantókötésű idomkapcsolók Ötrétegű csövek (polipropilén, vékony alumínium csőhéj, védőburkolat) Külső héj lefejtése után, hegesztett kötés bárhol elhelyezhető, megbízható kötésmód, igen jó szilárdság, az anyag hőszigetel Épületen belüli vízhálózat Hegesztett idomkapcsolók Azbesztcement (eternit) Tilos. Ólom Ma már nem jellemző.

46 Vízszállítás Csőmegfogások - Tartók Univerzális függesztő szalag (Hilti szalag): 1. Függesztő bilincsek 2. Sprinkler bilincs 3. Tartó konzol 4. Kombinált konzol rendszerek 5. Szempontok: Fix és csúszó megfogások Zajgátlás Épületszerkezethez történő rögzítés

47 Vízszállítás Falátvezetések

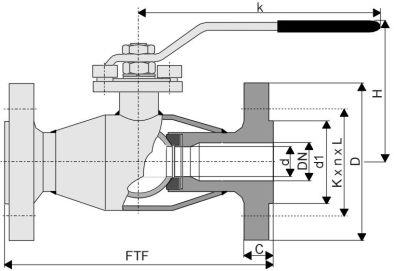

48 Vízszállítás szerelvényei Csapok Csapok Az áramló víz, nyitására és zárására szolgál (szakaszoló szerelvény) A záróelem, az áramló víz útjába helyezett forgástest A forgástest alakja szerint: kúpos, gömb (golyós) Kis áramlástani ellenállás (nyitott állapotban a víz iránytörés nélkül halad keresztül) 1. Kúpos csapok Csonka kúp forgástest Szennyeződésre érzékeny Kopás után újra állítható Mára már elavult konstrukció 2. Gömbcsap: Legelterjedtebb szakaszoló szerelvény A gömb forgástest és a ház között gumitömítés Jó tömítő-képesség

49 Vízszállítás szerelvényei tolózárak Tolózárak: a folyadékáramra merőlegesen mozgó, lap formájú záró-test, Emelkedő orsós, nem-emelkedő orsós kivitel, Különösen érzékeny a félig nyitott állapotra Nagyobb átmérőkre,

50 Vízszállítás szerelvényei Szelepek A vízmennyiség szabályozására alkalmas. Részei: Szeleptányér Szelepszár Szelepülék A folyadék áramlás irányára merőlegesen mozog a záró elem. Nagy áramlási ellenállás Kényes pont a tömszelence Fordított áramlásra érzékeny Beépítés módja: Csőbe Csővégre épített Fajtái: 1. Egyenes-szelep Legnagyobb iránytörés 2. Ferdeszelep 3. Sarokszerep Egyéb: Keverőcsap Egykarú keverőcsap c.)

51 Vízszállítás szerelvényei Biztonsági szerelvények Nyomáskorlátozó (biztonsági) szelep (súlyterhelés vagy rugóterhelés) Feladata a rendszerben megnövekedett nyomás levezetése a záró elem áttételben egy állítható súllyal, vagy rugós előfeszítés Nyomáscsökkentő szelep Feladata a nagynyomású hálózat nyomásának csökkentése. Visszacsapó szelep Visszaáramlás megakadályozása

52 Vízszállítás szerelvényei Biztonsági szerelvények Légbeszívó szelep Tömlővéges csatlakozás esetén kötelező. Feladata megakadályozza a tömlőből a víz visszajutását a hálózatba, Víztelenítésnél levegőt enged a hálózatba, így segíti a leürítést. Légtelenítő szelep A levegő eltávolítása a csőhálózatból Úszógolyós szelep (WCtartály szelep) atmoszférikus tartály vízszinttartása.

53 Vízszállítás szerelvényei Vízmérők Feladata: Az elfogyasztott térfogat összegzése Fajtái: Egyedi mérő és kombinált mérő Mérete: ¾,1,5/4,6/4,NA50,NA100 Kiválasztás: Csúcsterhelés alapján (Jelentős áramlási ellenállása van, mely a terheléstől függ, a névleges fogyasztásnál ~1m) Előkertes változat követelményei: Külön akna 1000x800xfagyhatár alatti mélység (min. 80cm földtakarás) Előkertben, telekhatártól max.1 m-re 60x60 cm búvó nyílás, esetleg kiemelni és földdel oldalról takarni Talajvízszint befolyásolja az akna aljának kialakítását Elhelyezendő benne: víztelenítő főelzáró, oltóvíz főelzáró, villamos áthidalás (bekötő és külső alapvez. között) fémcső esetén az elektromos berendezések érintésvédelme miatt Hágcsó Épületen belüli változat követelményei: Legalsó szinten, fagymentes, közhasználatú helyiségben Víztelenítő főelzáró a mérő után Mechanikai védelem: falifülke max. 1,2 m magasan (25 mm-es csatlakozás esetén: 400mm széles, 250mm mély, 300 mm magas)

54 Csőhálózat valószínűség elvű méretezésének alapelvei hmax h[m] h C ' d ' h Cq q[l/perc] 2 Méretezés alapja: Az egységcsapolóból (falikút, ½, 5 kpa kifolyási nyomás) kifolyt vízmennyiség N [l/perc] (Δp=5m, q=10l/perc) Egyes csapolókon kifolyt víz, az egységcsapolóra vonatkoztatva (mosdó: 0.5N, kád 1.5N stb.) Egy fogyasztási egység csőszakaszának várható terhelése (valószínűség), a mértékadó terhelés (l/s): q v 0,2 N [ l / s] Csőhálózat nyomásvesztesége N a fogyasztóhelyek egyenértékű fogyasztásainak összege Egyenes csőszakasz nyomásvesztesége α épületfunkciótól függő tényező Idomok nyomásvesztesége. A méretezés célja: A mértékadó terhelés mellett a csapolóhely szolgáltassa a kívánt (tervezett) vízmennyiséget, illetve biztosított legyen a minimális kifolyási nyomás (5m) Ebből a szükséges csőátmérők meghatározása, a maximális sebesség figyelembevételével (~2,5m/s) Gyakorlat: Kisebb házak, létesítmények esetén tapasztalati csőátmérő meghatározás (½ - ¾ 1...) Nagyobb létesítmények esetén valószínűség függvénnyel kombinált, mértékadó terhelés számítás (A: fajlagos áramlási veszteségre, rendelkezésre álló nyomásra, B: sebességre) qmax

55 Használati melegvíz ellátás (HMV) Az igény időbeli változása q m ( l/s ) Fogyasztás Termelés Szakaszos üzem: Szociális intézmények, ipari intézmények műszakváltása Egyetlen fogyasztó Feltöltési idő Feltöltési idő Feltöltési idő ( h) q m ( l/s ) Fogyasztás Termelés Folyamatos üzem változó terheléssel Lakóépületek, kórházak, irodaépületek ( h) q m ( l/s ) Fogyasztás Termelés Folyamatos üzem állandó terheléssel: Uszodák vízforgató berendezései Tárolók szükségessége! BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

56 Használati melegvíz ellátás (HMV) Helyi HMV készítés tárolós rendszerrel Termosztát Energia bevitel Elektromos fűtőpatron (P[W]) Visszacsapószelep Meleg Energia bevitel: - Elektromos fűtőpatron (P[W]) - Vizes hőcserélő Nyomáscsökkentő Pmax < 6bar Termosztát Hideg Biztonsági szelep M Visszacsapószelep Biztonsági szelep Pmax < 8bar H M H BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Töltés illetve kisütés üzem Kisebb teljesítmény igény Korlátozott vízmennyiség Szabadkifolyású, elektromos üzemű, melegvíz tároló (5..10l-es tárolóval) ~1-1,5kW Alkalmazási terület: konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. Hátrányai: Előnyei: Csak egy vízvételi hely kiszolgálása A tároló nyomás alá nem helyezhető Kis méret, könnyű elhelyezhetőség Egyszerű szerkezet Helyi, kis vízigények könnyű ellátása Nagynyomású, zárt rendszerű melegvíztároló (nyomás alá helyezhető) Alkalmazható eszköz elektromos vízmelegítőként, illetve közvetett fűtésű melegvíz tárolóként, háztartások HMV ellátására Mérete (falra erősítés esetén statikai vizsgálat) Elektromos fűtés esetén a hátrányai: nagy lekötött elektromos energiaigény (2..4kW) hosszú felfűtési idő (4..6h)

57 Használati melegvíz ellátás (HMV) Helyi HMV készítés tárolós rendszerrel BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

58 Használati melegvíz ellátás (HMV) Helyi HMV készítés átfolyós rendszerrel Energia bevitel: - Elektromos fűtőpatron (P[W]) - Gáz Visszacsapószelep t[ C] C V Biztonsági szelep Pmax < 8bar M H M H Q[ kw] [ l / perc] BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás A termelés és az elvétel egy időben történik Legfontosabb jellemzői a szükséges teljesítmény (gáz, elektromos), illetve a termelt víz mennyiség (l/pec) Gázüzemű átfolyó rendszerű készülék: Alkalmazási terület: konyhák, kisebb fogyasztóhelyek egyetlen vízvételi hely ellátása. (~10kW, 5lperc) Fürdőszobák, lakások több vízvételi hely (de nem egyidejű) ellátására (~25kW, 12l/pec) Hátrányai: Nagy teljesítmény igény Korlátozottan szabályozott vízmennyiség Korlátozott hőmérséklet szabályozás (állandó, vagy közel állandó bevezetett teljesítmény Korlátozott távolság a termelés és a felhasználás között Előnyei: Helyi, kis vízigények könnyű ellátása Kis helyigény

59 Használati melegvíz ellátás (HMV) Központi HMV készítés Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hőforrás: mely általában az épület fűtőkazánja, vagy távhőellátó rendszer hőcserélője, vagy önálló hőtermelő berendezés Bojler a beépített csőkígyóval (belső hőcserélő), vagy önálló hőtermelés Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Termosztát Energia bevitel: Vizes hőcserélő Kevert melegvíz Visszaáramlás gátlás Csővezetékek szigetelése Közintézményeknél helyi vagy központi keverő egység (kórház, bölcsőde, kollégium, iskola stb.). Növeli a szolgáltatás biztonságát Melegvíz Hidegvíz Termosztát BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Cirkulációs vezeték

60 Használati melegvíz ellátás (HMV) Cirkulációs vezeték Egy-egy épület vagy kisebb épületcsoport vízellátására Részei: Hőforrás, mely általában a épület fűtőkazánja, vagy távhőellátó rendszer hőcserélője, vagy önálló hőtermelő berendezés Bojler a beépített csőkígyóval (belső hőcserélő) Szabályozó termosztát Biztonsági szerelvénycsoport Fogyasztásmérés Visszaáramlás gátlás Termosztát Csővezetékek szigetelése Közintézményeknél helyi vagy központi keverő egység (kórház, bölcsőde, kollégium, iskola stb.). Növeli a szolgáltatás bizotnságát Cirkulációs vezeték BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

61 HMV termelés napenergiával A napsugárzás jellemzői (szórt és direkt sugárzás) BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Forrás: Naplopó KFT.

62 HMV termelés napenergiával A napsugárzás mennyiségi jellemzői (napi sugárzás eloszlása) Jellemző napsugárzás értékek a Föld felszínén A közvetlen és a szórt sugárzás aránya Magyarországon BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Forrás: Naplopó KFT.

63 HMV termelés napenergiával A napsugárzás mennyiségi jellemzői J: 45 kwh/hó,m 2 F:80 kwh/hó,m 2 M:105 kwh/hó,m 2 Á:135 kwh/hó,m 2 M:150 kwh/hó,m 2 J: 165 kwh/hó,m 2 J: 165 kwh/hó,m 2 A:150 kwh/hó,m 2 SZ:135 kwh/hó,m 2 O:105 kwh/hó,m 2 N:80 kwh/hó,m 2 Vízszintes felületre érkező globális napsugárzás Magyarországon D: 45 kwh/hó,m 2 Év: 1360 kwh Fűtés: 595 kwh BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

64 HMV termelés napenergiával A napsugárzás mennyiségi jellemzői Az érkező napsugárzás mennyisége az elnyelőfelület dőlésszöge és tájolása függvényében BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Forrás: Naplopó KFT.

65 HMV termelés napenergiával Napkollektorok energiamérlege Kollektorok energia átalakítási viszonyai átlagos napsugárzás esetén Üresjárási hőmérséklet! BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Forrás: Naplopó KFT.

66 HMV termelés napenergiával Napkollektorok hatásfoka Hatásfok = A kollektorból a hőhordozó közeggel elvezetett hőmennyiség A kollektor felületére érkező napsugárzás hőmennyisége A hatásfok képlete: = 0 - a 1.X - a 2. Q Nap. X 2 Ahol: 0 [-], [%] az optikai hatásfok (hatásfok X=0 esetén), a 1 [W/(m 2 K)] az elsőfokú tag együtthatója, a 2 [W/(m 2 K2 )] a másodfokú tag együtthatója, X = (T koll -T lev ) / Q Nap [K/(W/m 2 )] a hatásfok paramétere T koll = (T koll, be +T koll, ki )/2 [ C] a kollektor közepes hőmérséklete, T koll, be [ C] a kollektorba belépő közeghőmérséklet, T koll, ki [ C] a kollektorból kilépő közeghőmérséklet, Q Nap [W/m 2 ] a napsugárzás teljesítménye Egy napkollektor hatásfoka 0, a 1 és a 2 megadásával definiálható. Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

67 HMV termelés napenergiával Napkollektorok hatásfoka Szabványos ábrázolási mód az X-érték függvényében X = (T koll -T lev ) / Q Nap Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

68 Napkollektorok főbb típusai Uszoda melegítés C HMV készítés HMV készítés és fűtésrásegítés 20 C 40 C 60 C 80 C 100 C Lefedés nélküli kollektorok (műanyag) Lefedés nélküli kollektorok (rozsdamentes acél) Sík-kollektorok Lefedés nélküli kollektorok műanyag acél Lefedett kollektorok Nem szelektív bevonatú kollektorok Szelektív bevonatú kollektorok Légkollektorok Szelektív bevonatú vákuumos k. Integrált tárolós kollektor (ICS) Vákuumcsöves kollektorok Direkt átfolyásos kollektorok Reflektorral Reflektor nélkül Hőcsöves Száraz rendszerű Nedves rendszerű BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Lefedett sík kollektorok Szelektív bevonatú lefedett sík kollektorok Szelektív bevonatú vákuumos sík kollektorok ICS kollektorok Vákuum kollektorok Vákuumcsöves kollektorok Direkt átfolyásos Reflektoros Reflektor nélküli Hőcsöves Száraz rendszerű Nedves rendszerű

69 Különböző típusú napkollektorok hatásfokai Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

70 Napkollektorok jellemző felületei Forrás: Naplopó KFT. Síkkollektor Vákuumcsöves kollektor Teljes, bruttó felület: Szabad, besugárzott üvegfelület: Abszorber felület: A kollektor szerkezet teljes befoglaló mérete Az üvegfelület nagysága, ahol a napsugárzás bejut az abszorber lemez felületére A kollektor elnyelő-lemezének besugárzott felülete BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

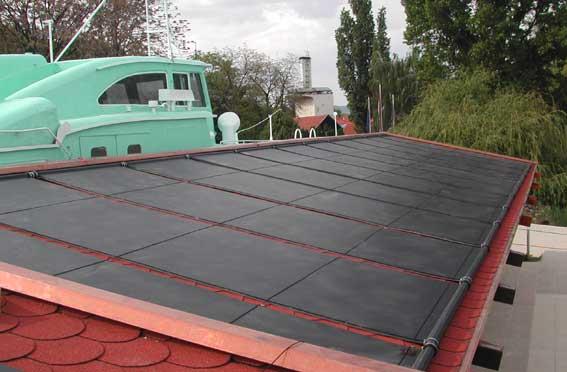

71 Lefedés nélküli kollektorok Nincs optikai veszteség Meredek hatásfok romlás Elsősorban medencék fűtésére Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

72 Síkkollektorok Síkkollektorok Forrás: Naplopó KFT. Nem szelektív síkkollektorok Szelektív síkkollektorok Vákuumos síkkollektorok Síkkollektorok általános felépítése BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

73 Vákuumcsöves kollektorok Forrás: Naplopó KFT. Hőcső működése (Heat pipe) BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

74 A napkollektoros HMV termelő berendezések méretezésének alapelvei 171,5 Liter hmv /m 2 142,5 114,0 - Éves energiaarány (zöld/kék) 85,5 57,0 28,5 1lhmv 35Wh ( t=30 C, c=4,2kj/kgk, ρ=1000kg/m 3 ) Közelítő számítás 75% energiaarányhoz: 1,5m 2 /fő kollektor felület 50l/fő tároló térfogat BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

75 A napkollektoros HMV termelő berendezés alapkapcsolása Részei: Tároló a Szolár hőcserélővel Összekötő csővezeték (anyaga általában réz), Hidarulikus blokk Szivattyú Tágulási tartály Biztonsági szerelvények Kollektor Szabályozó egység Tartályhőmérő (T hmv ) Kollektor hőmérő (T k ) Alapszabályozási stratégia: Szivattyú akkor kapcsol be, ha T k -T hmv >5-10 C BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

76 Napkollektoros HMV termelő berendezések rásegítő fűtés kapcsolása Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

77 Napkollektoros HMV termelő berendezések kiegészítő berendezés kapcsolása Forrás: Naplopó KFT. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

78 Oltóvíz hálózatok Épületen kívül tűzcsapok méretezésének alapelvei BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás Biztosítandó üzemidő a tűzterhelés függvénye (<200MJ/m 2 30perc, (<400MJ/m 2 60perc, <800MJ/m 2 90perc, felette 120 perc). A szükséges oltóvíz intenzitás a mértékadó tűzszakasz méretétől függ. Pl.: 150m 2 -ig 600l/perc A mértékadó tűzszakasz csökkenthető a az I III. tűzállósági fokozatú többszintes épületek esetén, ha abban a szintek száma: a) 2 5 szint, 30%-kal, b) 6 vagy több szint, 40%-kal. Csatlakozási nyomás a tűzveszélyességi osztályba sorolás függvénye: A, B 4bar; C 3bar; D, E, fali tűzcsapok 2bar Szükséges elméleti oltóvízigény: OTSZ 19.m.2.tábl. V (m 3 )= Üzemidő oltóvíz intenzitás

79 Oltóvíz hálózatok Épületen kívül tűzcsapok kialakításának fontosabb szabályai A településen és a létesítményben az oltóvizet is biztosító vízvezeték-hálózat belső átmérőjét az oltóvíz-intenzitás és a kifolyási nyomásigény alapján, valamint a közműrendszer kialakítását figyelembe véve kell méretezni. Egyirányú táplálás esetén a vezeték legalább NA 100, körvezeték esetén pedig legalább NA 80 legyen. Az éghető folyadékot feldolgozó létesítményeknél, valamint az A B tűzveszélyességi osztályba tartozó éghető folyadékot 1000 m 3 -nél nagyobb tárolási egységekben tároló tartálytelepeken, valamint azon gáztároló esetében, ahol a nyomás alatti vagy mélyhűtött A C tűzveszélyességi osztályba tartozó gázt tároló tartály befogadóképessége meghaladja a 200 tonnát, olyan oltóvízvezeték-hálózatot kell létesíteni, amely a vízkivétel szempontjából a legkedvezőtlenebb tűzcsapnál legalább 1200 kpa (12 bar) kifolyási nyomást biztosít. A településen és a létesítményben az oltóvizet vezetékes vízellátás létesítése esetén föld feletti tűzcsapokkal kell biztosítani. A tűzcsapok, valamint szerelvényeik és tartozékaik feleljenek meg a vonatkozó műszaki követelményekben foglaltaknak. A tűzcsapok telepítési helyét a hivatásos önkormányzati tűzoltósággal egyeztetni kell. A középmagas és magas épületek tűzoltásához szükséges vízellátási követelmények szempontjából az általános érvényű előírásokon túl a) a középmagas és magas épülettől tűzcsap a megközelítési útvonalon mérten legfeljebb 50 méterre lehet, és b) a 50 méternél hosszabb tűzoltási felvonulási terület esetén a tűzcsapok legfeljebb 50 m- ként helyezhetők el. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

80 Oltóvíz hálózatok 167. Fali tűzcsapok kialakítása (444. ) -1 (2) (1) Vezetékes vízellátás esetén (kivéve a többszintes lakóépületeket) fali tűzcsapot is kell létesíteni a) ahol azt jogszabály előírja, b) ahol a 19. melléklet 3. táblázat meghatározza, és c) az A tűzveszélyességi osztályba tartozó 200 m 2 -nél, a B tűzveszélyességi osztályba tartozó 300 m 2 -nél, a C tűzveszélyességi osztályba tartozó 500 m 2 -nél, a D tűzveszélyességi osztályba tartozó 1000 m 2 -nél nagyobb alapterületű tűzszakaszban. (2) Nem szabad fali tűzcsapot létesíteni azokban az épületekben, ahol a víz használata életveszélyt, tüzet, robbanást okozhat, vagy a tűz terjedését elősegítheti. (3) A (2) bekezdésben meghatározott helyeken, továbbá ahol a víz nem alkalmas az építményben keletkezhető tűz oltására, a fali tűzcsap helyett az ott lévő anyag oltására alkalmas a tűzvédelmi hatóság által meghatározott tűzoltó berendezést, eszközt, készüléket, felszerelést, illetőleg anyagot kell a helyszínen készenlétben tartani. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

81 Oltóvíz hálózatok 167. Fali tűzcsapok kialakítása (445. ) (1) Nem kell fali tűzcsapot létesíteni a nyitott vagy részben nyitott építményekben, a hűtőházak hűtött tereiben, valamint az ömlesztett terménytároló épületek tároló részein. (2) Füstmentes lépcsőházakban és előtereikben fali tűzcsap elhelyezése tilos. (3) A fali tűzcsapok elhelyezésénél figyelembe kell venni, hogy a fali tűzcsap csak az adott tűzgátló/füstgátló nyílászáróval leválasztott tűzszakasz/füstszakasz védelmét biztosíthatja, másik tűzgátló/füstgátló nyílászáróval leválasztott tűzszakasz/füstszakasz védelmére nem tervezhető be. (4) A fali tűzcsap hálózatot a 19. melléklet 3. táblázata szerint kell kialakítani, méretezni. (5) A fali tűzcsapokat úgy kell elhelyezni, hogy azok a legtávolabbi hely oltását is tudják biztosítani (a megközelítési utat figyelembe kell venni), valamint a fali tűzcsapok fedjék le a tűzszakasz teljes területét. (6) A fali tűzcsapok létesítésekor a legkedvezőtlenebb helyen az ellenőrzésre szolgáló nyomásmérőt kell elhelyezni. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

82 Oltóvíz hálózatok Egy tűzszakaszában szükséges szintenkénti fali tűzcsapok száma, hozama Többszintes épületek Középmagas épület Magas épület egy-egy tűzszakaszában szükséges szintenkénti fali tűzcsapok Az építmény megnevezése egyidejűsége (E) száma Vízhozama [liter/perc/tűzcsap] egyidejűsége (E) száma Vízhozama [liter/perc/tűzcsap] egyidejűsége (E) száma Vízhozama [liter/perc/tűzcsap] Lakóépület Igazgatási, iroda- és oktatási épület Egészségügyi, szociális intézmények, szállás jellegű épületek Egyéb közösségi épületek Ipari, mezőgazdasági, termelő, tárolási épületek q ob [ l / perc] Vízhozam E BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

83 Kell-e beépített oltórendszer? OTSZ: szabályozza azon épületek körét, ahol kell beépített oltórendszer. OTSZ: Az épületben folyó tevékenységhez kapcsolódó tűzterhelés, az épület tűzveszélyességi osztálya, illetve az épület szerkezetének tűzállósági fokozata meghatározza a tűzszakasz megengedett területét. Ez a terület kétszerezhető beépített oltórendszer alkalmazásával. Épületek tűzvédelme Automatikus zápor berendezés (sprinkler) Rendeltetési főcsoport, Rendeltetési alcsoport 1. Szállásrendeltetés 1.1 Középmagas és magas épületekben, ha a rendeltetés 13,65 méter felett kerül kialakításra 2. Iroda, igazgatási és oktatás, óvoda, bölcsőde rendeltetés 2.1. Magas épületekben, ha a rendeltetés 30,00 méter felett kerül kialakításra 3. Egészségügyi rendeltetés 3.3. Fekvőbeteg-ellátás középmagas és magas épületben, ha a fekvőbetegelhelyezés 13,65 méter felett is történik 4. Speciális egészségügyi és szociális rendeltetés 3.4. Fekvőbeteg-ellátás, ha az egy tűzszakaszban lévő ágyszám meghaladja a 300-at 4.2. Mozgásukban, cselekvőképességükben, továbbá mozgásukban és cselekvőképességükben korlátozott személyek elhelyezésére és tartózkodására - az éjszakai ellátást (szállás) is beleértve szolgáló kétszintesnél magasabb épületekben, ha a rendeltetés a harmadik szinten vagy a felett kerül kialakításra, vagy a rendeltetés szintenként összesített alapterülete meghaladja a 3000 m 2 -t 6. Művelődési rendeltetés 6.3. Színházakban a színpad védelmére, ha annak belmagassága meghaladja a 8 métert 6.4. A művelődési rendeltetés épület talajszint alatti helyiségeiben, amennyiben azok alapterülete meghaladja az épület földszinti alapterületének 80%-át, és a számított tűzterhelés meghaladja az 1500 MJ/m2-t 8. Kereskedelmi rendeltetés 8.3. Áruházak, bevásárlóközpontok, melyeknek szintenként összesített alapterülete meghaladja a 8000 m2-t 9. Raktározási, tárolási rendeltetés 8.5. Kereskedelmi rendeltetés 13,65 méter felett 9.2. A 3000 m2, 6,00 méternél nagyobb tárolási magasságú, 1500 MJ/m2- nél nagyobb tűzterhelésű tűzszakaszokban amelyekben éghető anyagok, termékek tárolását végzik Épület többszintes zárt gépjárműtároló része, ahol szintenként 20-nál több gépjármű tárolható és az egyes szintek elhagyása kizárólag a más szinteken keresztül történhet ,65 méter felett kialakításra kerülő zárt gépjárműtároló helyiség. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

84 Épületek tűzvédelme Automatikus zápor berendezés (sprinkler) Méretezése: Tevékenység Tűzkockázat Kockázati besorolás Kis kockázatú (LH - Light Hazard), ÜI=30perc Közepes kockázatú (OH -Ordinary Hazard), ÜI=60perc Nagy kockázatú (HH - High Hazard), ÜI=90perc HHP Nagy kockázat, gyártás (High Hazard Process) HHS Nagy kockázat, tárolás (High Hazard Storage) Példa: egy kétszintes mélygarázs OTSZ szerint kötelező beépített oltórendszert alkalmazni. A rendszer megfelel az MSZ EN 12845:2005, 2009 előírásainak. Kockázati besorolás: OH 2 Zápor intenzitás: 5mm/perc, Védőfelület 144m 2 Üzemidő: 60 perc Sprinkler fej intenzitás: 12m 2 /db Zápor intenzitás [mm/perc], Védőfelület [m 2 ], Üzemidő [30,60,90perc]. Vízellátó rendszer méretezése (szállított térfogat, szükséges nyomás, tárolt vízmennyiség) Tároló, szivattyú(k) Elektromos, Diesel Üzemi, közüzemi hálózat Magastartály Légnyomásos víztartály (nyomásfokozó) Hálózat méretezése: A szükséges nyomás a kifolyási pontban Kifolyás egyenlőtlenségei Elméleti vízszállítás: 5x144=720l/perc Elméleti vízmennyiség: 720x60=43.2m 3 Tárolandó víz mennyisége ~ 60m 3 Elméleti nyomásigény ~6bar Szivattyú(k) villamos teljesítmény igénye: 10-15kW Két szivattyú, független energia forrásból (1e+1d, 2e, 2d) BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

85 Épületek tűzvédelme Automatikus zápor berendezés (sprinkler) Hőre kioldó (sprinkler) fej Vízmotoros gong Védett tér Közműhálózatról Vízellátó rendszer Nyomáskapcsoló N Nedves riasztó szelep Víztároló P Szivatyú Nedves rendszer - működése: A térben a hőmérséklet emelkedésével a sprinkler kiold (jellemző a kioldási hőmérséklet). Megindul a vízáram, melynek hatására csökken a nyomás a rendszerben. A vízellátó rendszer szivattyúja bekapcsol. A Nedves riasztószelep kinyit. A sprinkler vizet porlaszt a tűzre (jellemző: k kifolyási szám). A Riasztószelep vízmotoros gongja hangjelzést ad. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

86 Épületek tűzvédelme Automatikus zápor berendezés (sprinkler) Hőre kioldó (sprinkler) fej Vízellátó rendszer Vízmotoros gong Sz Fűtött sprinkler központ Kompresszor Védett tér Közműhálózatról Víztároló Nyomáskapcsoló Szivatyú P Száraz riasztó szelep Száraz rendszer - működése: A fűtetlen tér csőhálózatában csak sűrített levegő van. A térben a hőmérséklet emelkedésével a sprinkler kiold. A sprinkleren keresztül távozik a levegő. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A száraz riasztószelep kinyit. A víz beáramlik a csőhálózatba, sprinkler vizet porlaszt a tűzre. A Riasztószelep vízmotoros gongja hangjelzést ad. BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

87 Épületek tűzvédelme Automatikus zápor berendezés (sprinkler) Vízmotoros gong Tűzjelző detektor Védett tér Nyitott szórófej Vízellátó rendszer D Közműhálózatról Víztároló Nyomáskapcsoló Szivatyú P Deluge riasztó szelep Nyitott szórófejes (Deluge) rendszer - működése: A riasztó szelep után üres csőhálózat. A riasztó szelep egy vezérlő szelep A tűzjelző hálózat, tűznek értékelt jelzésének hatására impulzust ad a Deluge szelepnek. A Deluge szelep kinyit. A a nyomás csökkenésével, a vízellátó rendszer szivattyúja bekapcsol. A víz beáramlik a csőhálózatba, sprinkler vizet porlaszt a tűzre. A Riasztószelep vízmotoros gongja hangjelzést ad. Alkalmazási terület: Tűzszakasz határolás, speciális nagy belmagasságú terek (pl.: színház) BME Építészmérnöki kar, Épületenergetikai és Épületgépészeti Tanszék Szikra Csaba: Vízellátás, Csatornázás

88 Felhasználás Berendezési tárgyak részei, kialakítása: A csőhálózatban szállított víz felhasználása a berendezési tárgyakban történik. A berendezési tárgyak feladata: Felfogó edény Vízvétel Nyomás alatti rendszer határa Vízhálózat A víz felhasználás szabályozása A felhasznált víz tárolása, felfogása A feleslegessé vált víz elvezetése. A berendezési tárgy a vízellátást illetve csatornázást elválasztó elem Bűzzár Csatorahálózat Berendezési tárgyakkal szemben támasztott követelmények: Gazdaságos, szabályozható vízvétel lehetősége Higiénia követelményeinek feleljen meg Tisztíthatóság Esztétika A csatornahálózatból érkező gázok visszaáramlásának megakadályozása

89 Felhasználás Berendezési tárgyak bűzzárásának elve "Friss" vízutánpótlás Csatorahálózatból áramló gázok "Friss" vízutánpótlás Csatorahálózatból áramló gázok Működési elve: A csatornahálózatból visszaáramló gázok tartózkodási térbe áramlását, egy vízdugó megakadályozza A vízdugó fogyasztás közben cserélődik Hátránya: A csőhálózatban keletkező vákuum leszívhatja a vízzárat Ekkor akadálytalanul áramlik vissza bűzös gáz a csatornahálózatból Elkerülhető: gondos tervezéssel és kivitelezéssel. Szerkezeti kialakítása: S alakú csőszakasz Kézmosó, mosogató szifon Bűzzárral kombinált berendezési tárgyak (pl.: padlóösszefolyó)

90 Felhasználás Berendezési tárgyak - padlóösszefolyók: Öntöttvas csatornatönk: Vizes helyiségek (zuhanyzók, nagykonyhák) víznyelői Jelentősége manapság lecsökkent (igénytelen kialakítás, szinte megoldhatatlan vízzárás) Szuez szifon: Padlóösszefolyó illetve bűzzár (pl. zuhany számára) Két illetve három eszköz bekötésére alkalmas kivitel. Korszerű padlószifonok: Padlóösszefolyó illetve bűzzár (pl. zuhany számára Két illetve három eszköz bekötésére alkalmas kivitel. Alsó kiömlésű kivitel (csatornatönk utódja) Visszacsapó szelep (elárasztás gátlás) NA40, NA50-es befolyási csatlakozás Változtatható magasságú rácstartóval Kétféle rácstartó méret ( 10, 15) Vízszigeteléshez megoldott csatlakozás

91 Felhasználás A konyha berendezési tárgyai: mm-es szintvonal Végleges padlóvonal Mosogató: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Kivitel: Falikút: Egy-, két-, hárommedencés, csöpögtetős kivitel Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ½ hideg, melegvizes csatlakozás önálló csapteleppel NA50 csatorna csatlakozás Kivitel: Öntöttvas, Kerámia, Acéllemez (zománcozással), Rozsdamentes acél ¾ menetes légbeszívószelepes tömlőcsatlakozási lehetőséggel Mosógép, mosogatógép csatlakozás ½ -os tartalék elzáró NA40 csatorna csatlakozással Légbeszívószelepes kivitel Integrált vízcsatlakozású kiv.

92 Felhasználás A fürdőszoba berendezési tárgyai: (ülőkád) Kád: ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Kivitel: Zuhanytálca: Sarok, normál Acéllemez (zománcozással), akril Önálló bűzelzáróval vagy a padlóösszefolyóba kötve ½ hideg, melegvizes csatlakozás keverő csapteleppel NA50 csatorna csatlakozás Kivitel: Sarok, normál Acéllemez (zománcozással), akril Önálló bűzelzáróval vagy a padlóösszefolyóba kötve Mosdó ½ -os tartalék elzáró NA40 csatorna csatlakozással Kivitel: Porcelán Lábbal, fali takaróval Beépített

93 Felhasználás A WC berendezési tárgyai (WC Bidet Vizelde) WC bekötő idom Tokos PVC könyök WC: Fajtái: Hátsó kifolyású, alsó kifolyású. Felső öblítésű, alsó öblítésű. Konzolos, letámasztott. Fali öblítő, falba épített illetve ráépülő öblítő tartállyal. Öblítő tartály nélküli ( schell szelepes) kivitel. Iskolák szünetben megnövekedett terhelését az öblítőtartályok nem képesek kiszolgálni. Csatlakozások: Kivitel: NA100 csatorna csatlakozás. 3/8 hidegvíz csatlakozás. Porcelán, fajansz. Bidet: Csatlakozások: NA40 csatorna csatlakozás. ½ hideg- illetve melegvíz csatlakozás, keverő szeleppel. Kivitel: Függőleges, illetve vízszintes vízbevezetéssel. Fedeles illetve fedél nélküli kivitel. Vizelde: Csatlakozások NA40 csatorna csatlakozás. ½ hidegvíz, automatikus öblítéssel.

94 Akadálymentes közintézmények Helyiségek helyigényei: Segítő személy nélküli WC mosdóval: Állítható magasságú WC illetve kézmosó. Kapaszkodóval ellátott WC. Segítő személyzet számára is alkalmas WC illetve kézmosó

95 Akadálymentes közintézmények Mosdószifon A mosdókagyló alatti szifon a kerekesszékes használatot akadályozza, ezen lapos kivitelű vagy a falba beépített szifonnal lehet segíteni

96 Akadálymentes közintézmények Kézmosó: Kézmosó távlati képe A Falba beépített tartószerkezet (rejtett) B kapaszkodó C - Kifolyó D falba épített bűzelzáró (Geberit gyártmányú, lapos, a falhoz simuló kivitel)

97 Akadálymentes közintézmények Mosdó tükörrel:

98 Akadálymentes közintézmények Homorú élű mosdókagyló A mosdókagyló homorú első éle megkönnyíti a használatot. A mosdókagyló első éle homorú és a kagyló billenthető (a billentésre a kagyló alatt látható fémkeret szolgál).

99 Akadálymentes közintézmények Flexibilis csatlakozás: Flexibilis csatlakozásokkal szerelt mosdókagyló, amely a falra szerelt sínen vízszintes irányban, az azon futó második sínen függőleges irányban tág határok között tetszőleges helyzetbe állítható. A függőleges sín B vízszintes sín C flexibilis zuhanykar (a mosdó mellett elhelyezett WChez, altestmosás céljára)

100 Akadálymentes közintézmények Kád:

101 Akadálymentes közintézmények Kád padka: A kád végénél kialakított vízszintes padka egy átülésibeülési technikát is szolgálhat. A keverő csaptelep felexibilis zuhanykarral B kapaszkodó C túlfolyó/leersztő szelep

102 Akadálymentes közintézmények Fürdőkád segédeszközei:

103 Akadálymentes közintézmények Zuhany:

104 Akadálymentes közintézmények Zuhany:

105 Akadálymentes közintézmények WC:

106 Akadálymentes közintézmények WC:

107 Akadálymentes közintézmények WC - Dusch WC Bodylux A WC és a bidé funkciók egy berendezési tárgyban (Geberit 8000 típus), többállású altestmosó, szárító levegő befúvással és szagelszívó szellőztetésse l, falra szerelhető kivitel

108 Akadálymentes közintézmények WC:

109 Akadálymentes közintézmények WC:

110 Akadálymentes közintézmények Pisuir:

111 Vízellátás Csatornázás Víz vételezés /A víz ember által alkotott körforgása/ Szállítás (elszállítás): Kezelés Szállítás Felhasználás A felhasználás után feleslegessé vált szennyvíz felhasználási helyről történő elvezetése Az elvezetés módja: Gravitációs (nyitott) Nyomott (zárt) Szállítás Kezelés Elhelyezés Az elszállító hálózat részei: Szerelvények Belső csatornahálózat Külső csatorna hálózat Műtárgyak

112 A kna Bf-csatorna fedél B f-folyásfenék E gyesített rendszerű közcsatornahálózat 1% E gyesített külső csatorna alapvezeték Elszállítás ( Csatornázás) A belső csatornahálózat részei: A kna E resz csatorna K ülső csapadékvíz ejtő E sővíz állványcső K ülső csapadékvíz alapvezeték 1% K ülső csatorna alapvezeték Á gvezeték V isszacsapó szelep Falátvezetés S zellőző idom S zellőző vezeték C satorna ejtő 1% B első csatorna alapvezeték Tető összegolyó B első csapadékvíz ejtő B első csapadékvíz alapvezeték Tisztító idom 1. Berendezési tárgyak 2. Bűzzár 3. Ágvezeték 4. Csatorna ejtő 5. Belső csatorna alapvezeték 6. Külső csatorna alapvezekék 7. Kiszellőző vezeték 8. Külső csapadék ejtő 9. Esővíz állványcső 10.Tető összefolyó 11.Belső csapadékvíz ejtő 12.Belső csapadékvíz alapvezeték 13.Tisztító idom 14.Visszatorlás gátló (visszacsapószelep) 15.Ereszcsatorna 16.Külső csapadékvíz alapvezeték 17.Tisztítóakna 18.Egyesített külső csatorna alapvezeték 19.Közműakna
