1 Fény-Tér-Kép Konferencia szeptember Károly Róbert Főiskola, Gyöngyös A CLC2012 Szoftvercsomag felhasználói oldalról Lehoczki Róbert Büttner György, Gunawan Márta, Kosztra Barbara, Maucha Gergely, Pataki Róbert, Petrik Ottó, Taracsák Gábor Környezetvédelmi Távérzékelési Osztály Távérzékelési és Kozmikus Geodéziai Igazgatóság Földmérési és Távérzékelési Intézet 1149 Budapest, Bosnyák tér 5.

2 CORINE felszínborítás (CLC) térképezés CORINE = Co-ordination of Information on the Environment Háttér: EEA GIO (GMES Initial Operations) Land Monitoring ( ) programja: 1. Nagyfelbontású Felszínborítás Rétegek. 2. Az Európai CORINE felszínborítás adatbázisok felújítása. Idősor: CLC90, CLC2000, CLC2006, CLC2012 A felszín (lassan változó) jellemzőinek térképezése megfigyelhető fizikai tulajdonságaik alapján Európára 1: ma-ban. Minimális térképezett folt méret (állapot): 25 ha Min. térképezett folt méret (változások): 5 ha Minimális vonalas elem szélesség: 100 m Nómenklatúra: 3 szintes, 44 osztály Európára 2

3 Egységes, tradicionális módszertan Kiindulási adatok Műholdfelvételek (+ CLC2006) Módszer Számítógéppel segített vizuális fotóinterpretáció kiegészítő adatok felhasználásával (ortofotók, topo-térképek) Speciális szabályok alkalmazása Specializált szoftver fejlesztése 3

4 Egységes, tradicionális módszertan CLC CH = CLC2012 CLC2006 revíziója CLC változások interpretálása Így csak ellenőrzött és valódi változások. CLC2012 származtatása 4

5 Előzmények: az InterView és az InterChange 1, 2 ArcView 3.2, Avenue fejlesztések InterView - CLC_50 ( ) CLC2000 Support Package - CLC2000 ( ) 15 ország CLC2006 Support Package - CLC2006 ( ) 19 ország Továbblépés szükségessége Kellene WMS használat. Kellene vetületi transzformáció. 5

6 A CLC2012 SP technikai jellemzői ETC-SIA (EEA) finanszírozásával készült. Az első önálló szoftver. Embarcadero Delphi XE2 és TatukGIS Developer Kernel Verziók: szeptember teszt verzió október 31. v január 14. v (Eionet Forum honlap) április 15. v InterChange: felülvizsgálat és változás térképezés. InterCheck: ellenőrzés. 6

7 CLC sajátosságok és szoftver eszközök Két különálló térképablak - Revision és Change - folyamatos szinkronizálással Revision: CLC2006 felülvizsgálat Change: változás térképezés IMAGE CLC2006 IMAGE CLC2006 másolat + változás A CLC2012 szoftver csomag felhasználói oldalról Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved 7

8 A változás térképezés módszere CLC IMAGE2012 Változás észlelése az IMAGE2012-vel való együttes megjelenítéskor Változás adatbázis Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved A CLC2012 szoftver csomag felhasználói oldalról 8

9 A változás térképezés módszere CLC IMAGE2012 A változást tartalmazó poligon átvétele a változás adatbázisba Változás adatbázis Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved A CLC2012 szoftver csomag felhasználói oldalról 9

10 A változás térképezés módszere A változott terület lehatárolása CLC IMAGE2012 Változás adatbázis Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved A CLC2012 szoftver csomag felhasználói oldalról 10

11 A változás térképezés módszere CLC IMAGE2012 A változással nem érintett terület törlése és a változás poligon kódolása Változás adatbázis Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved A CLC2012 szoftver csomag felhasználói oldalról 11

12 CLC sajátosságok és szoftver eszközök Revision és Change adatbázis viszonya: 1 változás poligonnak 1 eredet és 1 eredmény kódja lehet IMAGE CLC2006 A CLC2012 szoftver csomag felhasználói oldalról Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved IMAGE CLC2006 másolat + változás 12 Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved

13 Területmérés a változás jellege Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved 13 Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved

14 CLC sajátosságok és szoftver eszközök CLC adatablak: Terület, hiba megnevezése, feldolgozottság, Teljes CLC nómenklatúra, CLC2006 és CLC2012 kód, változás típus és ritkaság, Megjegyzés szövegmező, előre definiált megjegyzésekkel, Adattáblák megnyitása, Információs ablakok, (pl.: CLC kód súgó). 14

15 CLC sajátosságok és szoftver eszközök Poligonok szerkesztése Szétvágás, kivágás, törlés Poligonok egyesítése Folyamatos hibaellenőrzés: Topológia helyesség megőrzése, Terület méretek: revision >25 ha, change >5 ha, CLC kód érvényessége, Változás valószínűség vizsgálat. 15

16 CLC sajátosságok és szoftver eszközök Hibavizsgálat funkció Topológia helyesség ellenőrzése Több részből álló (multipart) és átfedő poligonok javítása, A Revision rétegben a lyukak megkeresése, Terület limitek vizsgálata, CLC kód érvényessége, Érintkező poligonok kódjai. 16

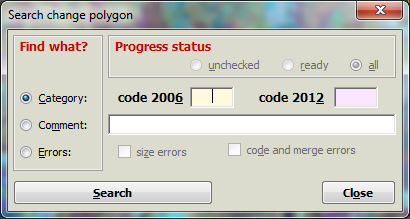

17 CLC sajátosságok és szoftver eszközök Több szempontú keresési funkció: Feldolgozottsági állapot szerint, CLC kód vagy kódpár szerint, Megjegyzések szerint, Hibatípusok szerint (méret vagy kód). 17

18 Poligon megjelenítési lehetőségek CLC kategóriák szerinti színezés Hiba kódok szerinti színezés 18

19 Poligon megjelenítési lehetőségek A változás valószínűsége szerint Feldolgozottsági állapot szerinti színezés 19 Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved

20 Leíró statisztikai adatok 20

21 Újdonságok a CLC2012 szoftver csomagban Munkaterületenként a saját munkakörnyezet (könyvtár és fájl struktúra) automatikus létrehozása. EPSG kódrendszer szerint előre definiált vetületi rendszerek. On-the-fly vetületi transzformáció. Nagy méretű vektoros adatbázisokkal stabil és gyors munkavégzés. WMS szolgáltatások használata. ( A CLC2012 szoftver csomag felhasználói oldalról 21

22 Újdonságok a CLC2012 szoftver csomagban Kötegelt raszter réteg betöltés manuálisan és fájllistából. Űrfelvétel színkompozit finombeállítása: 22

23 Újdonságok a CLC2012 szoftver csomagban Gyors KML export automatikus Google Earth megjelenítéssel. Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved Google earth 2013 Google Inc. Minden jog fenntartva. Aktív térképablak kimentési lehetőség képként. Teljes együttműködés az InterChange és az InterCheck között. 23

24 InterCheck a munka ellenőrzése A felülvizsgált CLC2006 és a változás adatbázis ellenőrzésére. Az InterChange könyvtárstruktúra és fájlok használata, olvasása. DE nem csak InterChange kimenetek ellenőrzésére szolgál! 24

25 InterCheck a munka ellenőrzése Azonos felület eltérő szerkesztési funkciók: A poligon nem módosítható. Szöveges észrevételi pontok rendelhetők az adatbázisokhoz. Spot Image (2006), provided under EC/ESA GSC-DA includes material CNES 2006, Distribution Spot Image S.A., all rights reserved 25 Euromap (2011), provided under EC/ESA GSC-DA Antrix Corporation Limited (2011), Distribution by Euromap GmbH, Germany, all rights reserved

26 InterCheck a munka ellenőrzése InterChange Megjegyzés (comment) - az interpretátor teszi; InterCheck Észrevétel (remark) a tematikai ellenőr írja. Az észrevétel pontok behívhatóak és feldolgozhatóak az InterChange-ben. Kibővített poligon keresési funkció Szűkítési lehetőségek: minden X. elem, mintaszám megadása, terület limitek meghatározása. 26

27 Újdonságok a CLC2012 szoftver csomagban Folyamatban lévő továbbfejlesztés A raszter képek színezését egy tetszőlegesen kiválasztott képterület alapján is be lehet állítani. InterCheck Gather funkció: az ellenőrzött térképszelvények ellenőr által létrehozott Remark adatbázisait automatikusan összegyűjti. 27

28 Regisztráló országok 39 CLC2012 tagországból 23 regisztrált felhasználó: Austria Bosnia&Herz. Bulgaria Croatia Cyprus Czech Republic Denmark Estonia Hungary Iceland Ireland Kosovo Latvia Luxenbourg Malta Norway Poland Romania Slovakia Sweden Switzerland Turkey United Kingdom 28

29 Felhasználói megkeresések a HelpDesk Főbb tematikus kategóriák: 1. A szoftver kezeléséhez, funkcióinak használatához kapcsolódó kérdések; 2. A szoftver használata során jelentkező problémák jelzése, valamint a szoftver módosítására vonatkozó javaslatok; 3. Tematikus kérdések a vizuális interpretációhoz kapcsolódóan. 29

30 Felhasználói megkeresések a HelpDesk Különböző képformátumok kezelése (pl..bil vs..img). WMS szolgáltatás használata. Speciális topológiai hibák felderítése és javítása. ( Szerkeszthetetlen és több részből álló poligonok) A vizuális interpretációhoz optimális megjelenítés beállítása hisztogramok kezelése. Vetület beállítások. 30

31 Köszönöm a figyelmet! Dr. Lehoczki Róbert Térinformatikai szakértő Földmérési és Távérzékelési Intézet Környezetvédelmi Távérzékelési Osztály 1149 Budapest, Bosnyák tér 5. telefon: lehoczki.robert@fomi.hu honlap: 31
