HP Color LaserJet CM1312 sorozatú többfunkciós készülék Felhasználói kézikönyv

Átírás

1

2

3 HP Color LaserJet CM1312 sorozatú többfunkciós készülék Felhasználói kézikönyv

4 Copyright és licenc 2008 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli reprodukálása, adaptálása vagy fordítása tilos, kivéve ahol ezt a szerzői jogi rendelkezések megengedik. A jelen kézikönyvben megadott információk előzetes bejelentés nélkül megváltozhatnak. A HP termékekre és szolgáltatásokra vonatkozó kizárólagos garanciák az adott termékhez és szolgáltatáshoz mellékelt garancianyilatkozatokban találhatók. Az ebben az útmutatóban foglaltak nem tekinthetők további garanciavállalásnak. A HP nem vállal felelősséget a jelen útmutatóban előforduló műszaki vagy szerkesztési hibákért, illetve kihagyásokért. Védjegyek Az Adobe, az Acrobat és a PostScript az Adobe Systems Incorporated bejegyzett védjegye. A Microsoft, a Windows és a Windows XP a Microsoft Corporation Egyesült Államokban bejegyzett védjegyei. A Windows Vista a Microsoft Corporation Egyesült Államokban és/vagy egyéb országokban/térségekben bejegyzett védjegye vagy védjegye. A UNIX az Open Group bejegyzett védjegye. Edition 1, 04/2008 Cikkszám: CC

5 Tartalomjegyzék 1 A készülékkel kapcsolatos alapvető tudnivalók Termékek összehasonlítása... 2 Készülékfunkciók... 3 A készülék részeinek áttekintése... 5 HP LaserJet CM1312 mfp elölnézet... 5 HP LaserJet CM1312 mfp hátsó nézet... 5 HP LaserJet CM1312 (fax/fotókártyás típus) elölnézet... 6 HP LaserJet CM1312 (fax/fotókártyás típus) hátsó nézet... 7 Illesztőportok Kezelőpanel Kezelőpanel bemutatása A HP LaserJet CM1312 kezelőpanele A HP LaserJet CM1312 (fax/fotókártyás típus) kezelőpanele A kezelőpanel menüi A kezelőpanel-menük használata A kezelőpanel Beállítás menüje Funkciótól függő menük (csak a HP LaserJet CM1312 (fax/fotókártyás típus) esetében) Programok Windows rendszerekhez Támogatott Windows operációs rendszerek Támogatott nyomtató-illesztőprogramok, Windows HP univerzális nyomtató-illesztőprogram (UPD) UPD telepítési módok Válassza ki a megfelelő nyomtató-illesztőprogramot a Windowshoz A nyomtatási beállítások fontossági sorrendje A nyomtató-illesztőprogram beállításainak módosítása, Windows Szoftvertelepítési típusok Windows rendszerhez Távolítsa el a Windows szoftvereket Támogatott segédprogramok Windows-rendszerekhez HP ToolboxFX Beágyazott webszerver HP Web JetAdmin (csak web esetében) HUWW iii

6 Egyéb Windows összetevők és segédprogramok Szoftverek egyéb operációs rendszerekhez A készülék használata Macintosh operációs rendszerrel Szoftverek Macintosh operációs rendszerhez Támogatott operációs rendszerek, Macintosh Támogatott nyomtató-illesztőprogramok, Macintosh A nyomtatási beállítások fontossági sorrendje, Macintosh A nyomtató-illesztőprogram beállításainak módosítása, Macintosh Szoftvertelepítési típusok Macintosh rendszerhez Szoftver eltávolítása Macintosh operációs rendszerről Támogatott segédprogramok Macintosh-rendszerekhez A Macintosh nyomtató-illesztőprogram funkcióinak használata Nyomtatás Lapolvasás Fax (csak a HP LaserJet CM1312 (fax/fotókártyás típus) esetében) Fotó Csatlakoztathatóság Támogatott hálózati operációs rendszerek USB-kábeles kapcsolat Nyomtatómegosztásra vonatkozó nyilatkozat A támogatott hálózati protokollok (csak a HP LaserJet CM1312 (fax/fotókártyás típus) esetében) A készülék telepítése hálózatra (csak a HP LaserJet CM1312 (fax/fotókártyás típus) esetében) A hálózat beállítása (csak a HP LaserJet CM1312 (fax/fotókártyás típus) esetében) Beállítások megtekintése Beállítások módosítása Jelszó beállítása IP-cím Kapcsolati sebesség beállítása Papír és nyomtatási hordozó Papír és nyomtatási média használatának ismertetése Támogatott papír- és nyomtatásihordozó-méretek Támogatott papírtípusok és tálcakapacitás Speciális papírok és nyomtatási hordozók útmutatója Papírt és nyomtatási hordozó betöltése tálca Tálca konfigurálása A készülék funkcióinak használata iv HUWW

7 Gazdaságossági beállítások Archív nyomtatás Betűkészletek Betűkészletek kiválasztása A rendelkezésre álló betűkészletek listájának nyomtatása Nyomtatási feladatok Nyomtatási feladat leállítása A Windows nyomtató-illesztőprogramjának használata A nyomtató-illesztőprogram megnyitása A nyomtatási parancsikonok használata Papírral és minőséggel kapcsolatos opciók beállítása Effektusok beállítása dokumentumokhoz Kivitelezési opciók beállítása a dokumentumhoz Támogatással és termékállapottal kapcsolatos információk beszerzése Speciális nyomtatási opciók beállítása A nyomtatási minőséggel kapcsolatos beállítások módosítása Széltől-szélig terjedő eredeti dokumentumok nyomtatása Másolás Eredeti dokumentumok behelyezése A másolás funkció használata Egyérintéses másolás Több másolat Másolási feladat leállítása Másolatok kicsinyítése vagy nagyítása A leválogatási beállítás módosítása Színes másolatok vagy fekete-fehér (egyszínű) másolatok Másolási beállítások Másolási minőség Alapértelmezett másolási beállítások meghatározása Másolás különböző típusú és méretű hordozóra Az alapértelmezett másolási beállítások visszaállítása Könyv másolása (csak a fotókártyával ellátott készülékek esetében) Fényképek másolása Vegyes méretű eredetik másolása Duplex (kétoldalas) másolási feladatok Kétoldalas dokumentumok másolása kézi átfordítással Színes nyomtatás Windows rendszeren Színkezelés Automatikus Szürkeárnyalatos nyomtatás HUWW v

8 Kézi színbeállítás Színsablonok Színegyeztetés Színegyeztetés a Microsoft Office alapszín-paletta használatával Színegyeztetés a HP Basic Color Match eszközzel Színegyeztetés az Egyéni színek megtekintése funkció használatával Speciális színhasználat HP ColorSphere festék HP ImageREt A hordozó kiválasztása Színbeállítások Szabványos RGB (srgb) Lapolvasás Eredeti dokumentumok betöltése beolvasáshoz A lapolvasás funkció használata Lapolvasási módszerek A Beolvasás helye: funkció használata (fax/fotókártyás típus) Beolvasás megszakítása Beolvasási beállítások Beolvasás fájlformátuma Lapolvasó felbontás- és színbeállításai Beolvasási minőség Könyv beolvasása (csak a fotókártyával ellátott készülékek esetében) Fénykép beolvasása Fax (csak fax modellek esetében) Faxszolgáltatások Üzembe helyezés A hardver telepítése és csatlakoztatása Faxbeállítások konfigurálása A telefonkönyv kezelése Faxlekérés beállítása Faxbeállítások módosítása Hangerő-beállítások konfigurálása Faxküldési beállítások Faxfogadási beállítások A fax használata Faxszoftver Faxok visszavonása Faxok törlése a memóriából Fax használata DSL, PBX, ISDN vagy VoIP rendszerben Fax küldése vi HUWW

9 Fax fogadása Faxolással kapcsolatos problémák megoldása Faxolással kapcsolatos hibaüzenetek Faxmemória megtartása áramkimaradás esetén Faxnaplók és -jelentések Hibajavítás és faxküldési/fogadási sebesség módosítása Faxküldési problémák Faxfogadási problémák A teljesítménnyel kapcsolatos problémák Fotó Memóriakártya behelyezése A memóriakártya alapértelmezett beállításainak módosítása Fényképek nyomtatása közvetlenül a memóriakártyáról Memóriakártya indexkép nyomtatása Fotók nyomtatása és beolvasása próbaoldalról A készülék kezelése és karbantartása Információs oldalak HP ToolboxFX A HP ToolboxFX megtekintése Állapot Riasztások Termékinformáció Faxolás Súgó Rendszerbeállítások Nyomtatási beállítások Hálózati beállítások Beépített webszerver Funkciók A HP Web Jetadmin szoftver használata Biztonsági funkciók A jelszavas védelem bekapcsolása a beépített webszerver használatával A jelszavas védelem bekapcsolása a kezelőpanel használatával A privát fogadási szolgáltatás bekapcsolása Kellékek kezelése Kellékek ellenőrzése és rendelése Kellékek cseréje A készülék tisztítása Firmware-frissítések Problémamegoldás HUWW vii

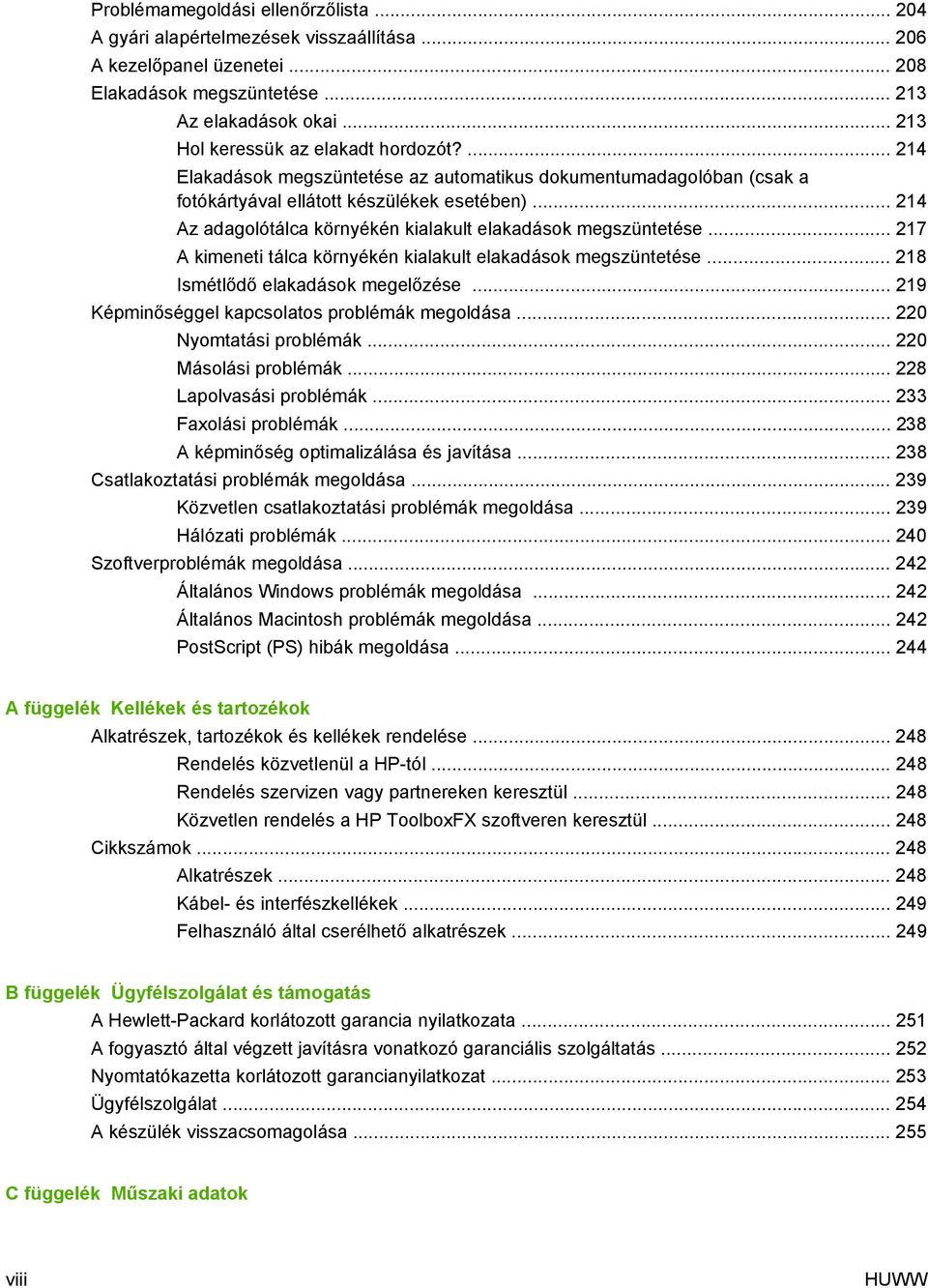

10 Problémamegoldási ellenőrzőlista A gyári alapértelmezések visszaállítása A kezelőpanel üzenetei Elakadások megszüntetése Az elakadások okai Hol keressük az elakadt hordozót? Elakadások megszüntetése az automatikus dokumentumadagolóban (csak a fotókártyával ellátott készülékek esetében) Az adagolótálca környékén kialakult elakadások megszüntetése A kimeneti tálca környékén kialakult elakadások megszüntetése Ismétlődő elakadások megelőzése Képminőséggel kapcsolatos problémák megoldása Nyomtatási problémák Másolási problémák Lapolvasási problémák Faxolási problémák A képminőség optimalizálása és javítása Csatlakoztatási problémák megoldása Közvetlen csatlakoztatási problémák megoldása Hálózati problémák Szoftverproblémák megoldása Általános Windows problémák megoldása Általános Macintosh problémák megoldása PostScript (PS) hibák megoldása A függelék Kellékek és tartozékok Alkatrészek, tartozékok és kellékek rendelése Rendelés közvetlenül a HP-tól Rendelés szervizen vagy partnereken keresztül Közvetlen rendelés a HP ToolboxFX szoftveren keresztül Cikkszámok Alkatrészek Kábel- és interfészkellékek Felhasználó által cserélhető alkatrészek B függelék Ügyfélszolgálat és támogatás A Hewlett-Packard korlátozott garancia nyilatkozata A fogyasztó által végzett javításra vonatkozó garanciális szolgáltatás Nyomtatókazetta korlátozott garancianyilatkozat Ügyfélszolgálat A készülék visszacsomagolása C függelék Műszaki adatok viii HUWW

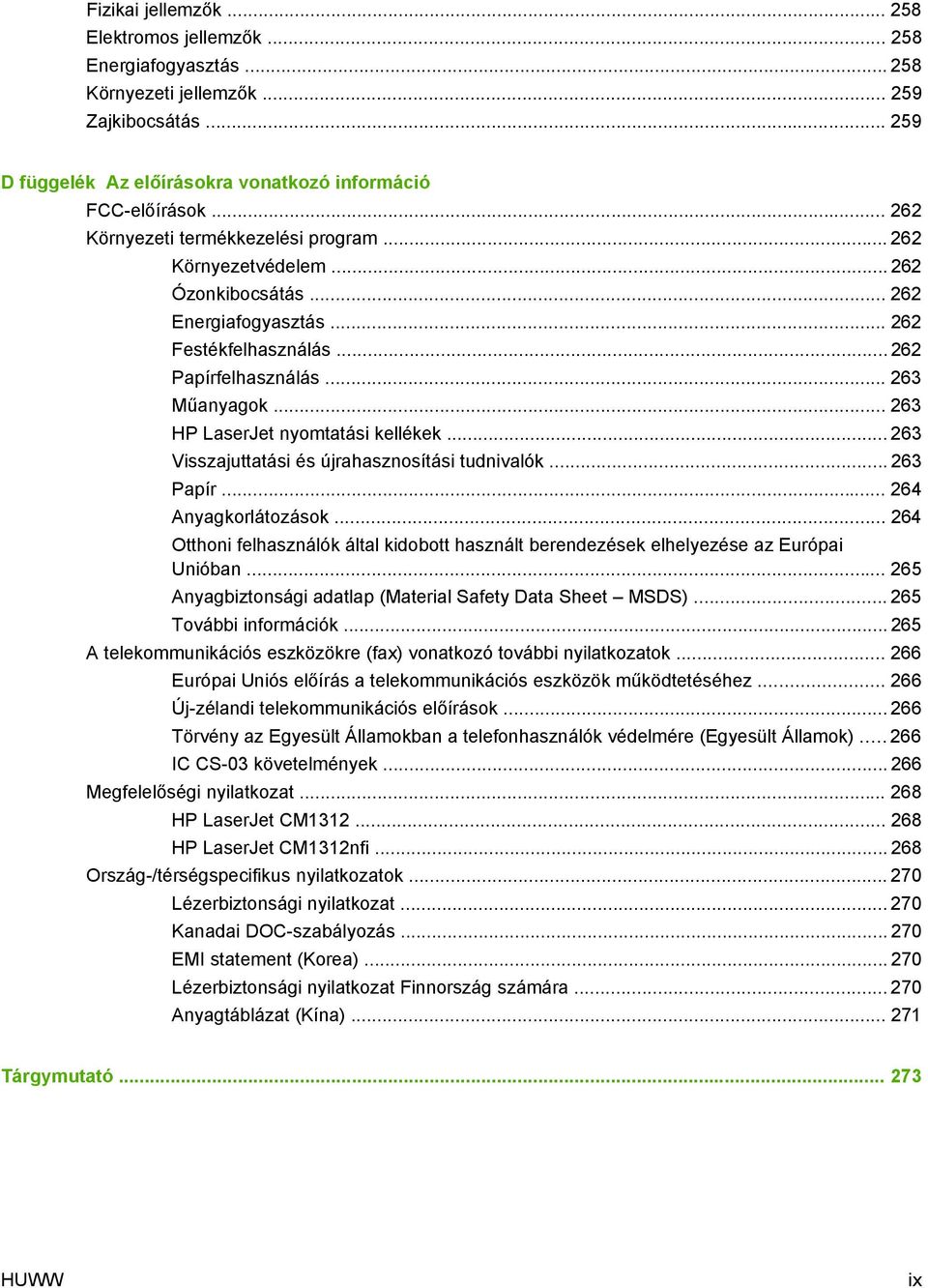

11 Fizikai jellemzők Elektromos jellemzők Energiafogyasztás Környezeti jellemzők Zajkibocsátás D függelék Az előírásokra vonatkozó információ FCC-előírások Környezeti termékkezelési program Környezetvédelem Ózonkibocsátás Energiafogyasztás Festékfelhasználás Papírfelhasználás Műanyagok HP LaserJet nyomtatási kellékek Visszajuttatási és újrahasznosítási tudnivalók Papír Anyagkorlátozások Otthoni felhasználók által kidobott használt berendezések elhelyezése az Európai Unióban Anyagbiztonsági adatlap (Material Safety Data Sheet MSDS) További információk A telekommunikációs eszközökre (fax) vonatkozó további nyilatkozatok Európai Uniós előírás a telekommunikációs eszközök működtetéséhez Új-zélandi telekommunikációs előírások Törvény az Egyesült Államokban a telefonhasználók védelmére (Egyesült Államok) IC CS-03 követelmények Megfelelőségi nyilatkozat HP LaserJet CM HP LaserJet CM1312nfi Ország-/térségspecifikus nyilatkozatok Lézerbiztonsági nyilatkozat Kanadai DOC-szabályozás EMI statement (Korea) Lézerbiztonsági nyilatkozat Finnország számára Anyagtáblázat (Kína) Tárgymutató HUWW ix

12 x HUWW

13 1 A készülékkel kapcsolatos alapvető tudnivalók Termékek összehasonlítása Készülékfunkciók A készülék részeinek áttekintése HUWW 1

14 Termékek összehasonlítása A készülék a következő konfigurációkban kerül forgalomba. HP LaserJet CM1312 mfp HP LaserJet CM1312 (fax/fotókártyás típus) Fekete-fehér nyomtatás akár 12 oldal/perc (ppm), színes nyomtatás akár 8 ppm sebességgel. PCL 6 nyomtató-illesztőprogram és HP PostScript level 2 emuláció. HP LaserJet CM1312 mfp, plus: 10/100 Base-T hálózati csatlakozó. V.34 fax és 8 MB-os faxtároló flashmemória. Az 1. tálcába legfeljebb 150 lap vagy 10 boríték helyezhető be. Nagy sebességű (Hi-Speed) USB 2.0 csatlakozó. 128 MB RAM-memória. Síkágyas lapolvasó. Kettő RJ-11 port faxvonalhoz. 50 oldalas automatikus dokumentumadagoló (ADF). 160 MB RAM-memória. Négy memóriakártya-foglalat. Színes grafikus kijelző fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

15 Készülékfunkciók Teljesítmény Fekete-fehér nyomtatás akár 12 oldal/perc (ppm), színes nyomtatás akár 8 ppm sebességgel. Nyomtatási minőség pont/hüvelykes (dpi) felbontás szövegek és ábrák Image REt 3600 technológiával végzett nyomtatásakor. Fax (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében) A nyomtatási minőség optimalizálására szolgáló beállítások. A HP UltraPrecise festékkazettában kisebb szemcséjű a festék, így élesebb képeket és szöveget lehet nyomtatni. V.34 protokollt használó faxkészülékkel elérhető teljes körű faxszolgáltatások, pl. telefonkönyv, fax/telefon és késleltetett faxküldés. Másolás Automatikus dokumentumadagoló (ADF) (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében), amellyel gyorsabban és hatékonyabban másolhat többoldalas dokumentumokat. Lapolvasás A készülék használata esetén a dokumentumok beolvasása pont/hüvelyk (ppi) felbontással és 24 bites színmélységgel történik a Letter/A4 méretű lapolvasóüvegről. A készülék használata esetén a dokumentumok beolvasása 300 pont/hüvelyk (ppi) felbontással és 24 bites színmélységgel történik az automatikus dokumentumadagoló (ADF) (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében). Automatikus dokumentumadagoló (ADF) (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében), amellyel gyorsabban és hatékonyabban olvashat be többoldalas dokumentumokat. Memóriakártya-foglalatok (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében). Többféle memóriakártyát támogat. További tudnivalók: Fotó, 165. oldal. Hálózati működés TCP/IP IPv4 IPv6 A nyomtatóillesztőprogram funkciói A PCL 6 nyomtatónyelv előnyei: gyors nyomtatás, beépített Intellifont- és TrueTypeméretezési technológiák, valamint fejlett képkezelési szolgáltatások. Kapcsolódási felületek Nagy sebességű (Hi-Speed) USB 2.0 csatlakozó. 10/100 Base-T ethernet hálózati csatlakozó (RJ-45) (csak HP LaserJet CM1312 (fax/ fotókártyás típus) esetében). RJ-11 fax/telefon kábelcsatlakozók. (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében). Gazdaságos nyomtatás N-szeres nyomtatás (több oldal nyomtatása egy papírlapra). HUWW Készülékfunkciók 3

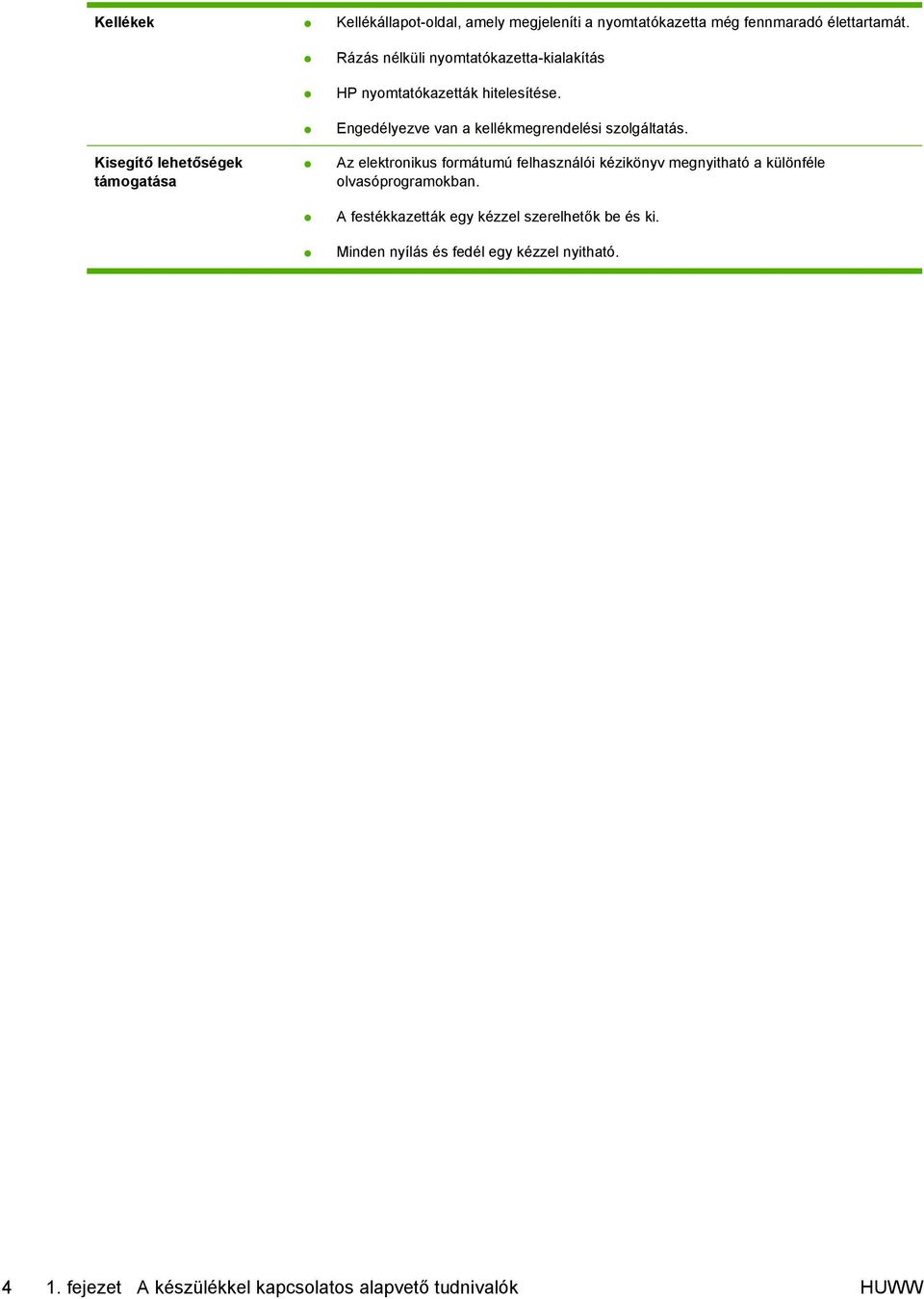

16 Kellékek Kellékállapot-oldal, amely megjeleníti a nyomtatókazetta még fennmaradó élettartamát. Kisegítő lehetőségek támogatása Rázás nélküli nyomtatókazetta-kialakítás HP nyomtatókazetták hitelesítése. Engedélyezve van a kellékmegrendelési szolgáltatás. Az elektronikus formátumú felhasználói kézikönyv megnyitható a különféle olvasóprogramokban. A festékkazetták egy kézzel szerelhetők be és ki. Minden nyílás és fedél egy kézzel nyitható fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

17 A készülék részeinek áttekintése HP LaserJet CM1312 mfp elölnézet 1 1. tálca 2 Festékkazetta-tartó ajtópántja 3 Felső tálca (a papír a nyomtatott oldallal lefelé kerül bele) 4 Síkágyas lapolvasó 5 Kezelőpanel 6 Elülső ajtó az elakadás megszüntetéséhez HP LaserJet CM1312 mfp hátsó nézet 7 Tápellátás csatlakozója HUWW A készülék részeinek áttekintése 5

18 8 Hátsó ajtó elakadás megszüntetéséhez 9 Nagy sebességű USB 2.0 port HP LaserJet CM1312 (fax/fotókártyás típus) elölnézet 1 1. tálca 2 Festékkazetta-tartó ajtópántja 3 Felső tálca (a papír a nyomtatott oldallal lefelé kerül bele) 4 Kezelőpanel 5 Automatikus dokumentumadagoló (ADF) adagolótálcája 6 Automatikus dokumentumadagoló (ADF) kimeneti tálcája 7 Memóriakártya-foglalatok 6 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

19 HP LaserJet CM1312 (fax/fotókártyás típus) hátsó nézet 8 Tápellátás csatlakozója 9 Hátsó ajtó elakadás megszüntetéséhez 10 Faxcsatlakozók 11 Nagy sebességű átvitelre alkalmas USB 2.0 port és hálózati port. Illesztőportok 1 Faxcsatlakozók (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében) 2 Hálózati csatlakozók (csak HP LaserJet CM1312 (fax/fotókártyás típus) esetében) 3 Nagy sebességű USB 2.0 port HUWW A készülék részeinek áttekintése 7

20 8 1. fejezet A készülékkel kapcsolatos alapvető tudnivalók HUWW

21 2 Kezelőpanel Kezelőpanel bemutatása A kezelőpanel menüi HUWW 9

22 Kezelőpanel bemutatása A HP LaserJet CM1312 kezelőpanele 1 Folyadékkristályos kijelző 2 OK gomb és léptető nyilak 3 Törlés gomb: aktuális kiválasztás visszavonása. 4 Másolási jellemzők gomb: a Másolás menü megnyitása. 5 Fekete-fehér másolás gomb: másolás fekete-fehérben. 6 Világosítás/Sötétítés gomb: a beolvasott kép világosítása vagy sötétítése. 7 Színes másolás gomb: másolás színesben. 8 Másolatok száma gomb: a másolatok számát adja meg. 9 Vissza gomb: visszalépés az előző menübe. 10 Beállítás gomb: a Beállítás menü megnyitása fejezet Kezelőpanel HUWW

23 A HP LaserJet CM1312 (fax/fotókártyás típus) kezelőpanele..? 1 Gyorstárcsázások: a 4 gyorstárcsázó gomb és a shift gomb használatával 8 gyorstárcsázási beállításra van lehetőség. 2 Fax menü gomb: a Fax menü megnyitása. Fax indítása gomb: faxküldés indítása a kezelőpanelről. 3 Alfanumerikus gombok: az alfanumerikus gombokkal a kezelőpanel kijelzőjén megjelenő adatokat írhat be, vagy faxküldés esetén tárcsázhatja a kívánt számot. 4 OK gomb és léptető nyilak: ezekkel a gombokkal választhatja ki és erősítheti meg a menükben kiválasztott értékeket. Törlés gomb: az aktuális kijelölés visszavonása. Beállítás gomb: a fő Beállítás menü megnyitása. Súgó gomb. Információt nyújt a kezelőpanelen megjelenő üzenetekről. Vissza gomb: visszalépés az előző menübe. 5 Másolás menü gomb: a Másolás menü megnyitása. Másolás indításafekete gomb: másolás fekete-fehérben. Másolás indításaszínes gomb: másolás színesben. 6 Lapolvasás menü gomb: a Beolvasás menü megnyitása. Lapolvasás indítása gomb: beolvasás indítása. 7 Fotó menü gomb: a Fotó menü megnyitása. Fotó indítása gomb: a kiválasztott fényképek nyomtatása a memóriakártyáról. HUWW Kezelőpanel bemutatása 11

24 A kezelőpanel menüi A kezelőpanel-menük használata A kezelőpanel menüi a következő lépésekkel érhetők el. 1. Nyomja meg a Beállítás gombot. MEGJEGYZÉS: A funkcióktól függő menük megnyitásához (csak a HP LaserJet CM1312 (fax/ fotókártyás típus) esetében) nyomja meg a Fax menü, a Másolás menü, a Lapolvasás menü vagy a Fotó menü gombot. 2. A nyílgombok használatával navigálhat a listák között. A kívánt lehetőség az OK gomb megnyomásával választható ki. A Törlés gombot megnyomva visszavonhatja a műveletet vagy visszatérhet Üzemkész állapotba. A kezelőpanel Beállítás menüje Az alábbi almenük érhetők el a kezelőpanel fő Beállítás menüjéből: A Másolás beállítása menü segítségével konfigurálhatja az olyan alapvető másolási alapértelmezett beállításokat, mint például a kontraszt, a leválogatás vagy a kinyomtatott másolatok száma. A Jelentések menü segítségével kinyomtathatja a készülékre vonatkozó jelentéseket. A Faxbeállítás menü segítségével konfigurálhatja a kimenő és bejövő faxokra vonatkozó beállításokat, valamint az összes faxra vonatkozó alapbeállításokat. A Fotó beállítása menüben a memóriakártyáról történő fotónyomtatás alapbeállításait adhatja meg. A Rendszer beállítása menü segítségével alapvető készülékbeállításokat adhat meg, mint például a nyelv, a nyomtatási minőség vagy a hangerő-szintek. A Szerviz menü segítségével visszaállíthatja az alapértelmezett beállításokat, elvégezheti a készülék tisztítását, és aktiválhatja a speciális üzemmódokat, amelyek kihatnak a nyomtatási kimenetre. A Hálózatbeállítás menü segítségével olyan hálózati beállításokat határozhat meg, mint például a TCP/IP-konfiguráció. MEGJEGYZÉS: Ha részletes listát kíván nyomtatni a teljes kezelőpanel-menüről és annak szerkezetéről, nyomtasson ki egy menütérképet. Lásd: Információs oldalak, 174. oldal. 2-1 táblázat Másolás beállítása menü Menüelem Almenü-elem Leírás Alapért. optimalizálás Automatikus kiválasztás Vegyes Nyomtatott kép Fénykép Szöveg Beállítja az alapértelmezett másolási minőséget fejezet Kezelőpanel HUWW

25 2-1 táblázat Másolás beállítása menü (folytatás) Menüelem Almenü-elem Leírás Alapért. világos/sötét Az alapértelmezett kontrasztbeállítás megadása. Alapértelmezett leválogatás Másolatok alapértelmezett száma Alapért. kicsiny./ nagyítás Alapértelmezett vázlat másolás Alapért. többoldalas Bekapcsolva Kikapcsolva (Tartomány: 1-99) Eredeti=100% Legal -> Letter=78% Legal -> A4 = 83% A4 -> Letter = 94% Letter -> A4=97% Teljes oldal = 91% Oldalhoz igazítás 2 oldal laponként 4 oldal laponként Egyéni: % Bekapcsolva Kikapcsolva Bekapcsolva Kikapcsolva Az alapértelmezett leválogatási beállítás megadása. Az alapértelmezett példányszám beállítása. Beállítja az alapértelmezett százalékot a másolt dokumentumok kicsinyítéséhez vagy nagyításához. Az alapértelmezett vázlatmód-beállítás megadása. Az alapértelmezett többoldalas síkágyas másolási beállítás megadása. HUWW A kezelőpanel menüi 13

26 2-1 táblázat Másolás beállítása menü (folytatás) Menüelem Almenü-elem Leírás Speciális Színes másolás A Színes másolás gomb engedélyezése vagy tiltása. Világosság Kontraszt Élesítés Háttér eltávolítása Színegyensúly A másolatok alapértelmezett világos/sötét beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. A másolatok kontrasztjának alapértelmezett beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. A másolatok élességének alapértelmezett beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. A másolatok alapértelmezett háttéreltávolításának beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. A másolatok színegyensúlyának alapértelmezett beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. Az alábbi beállításoknak adhat meg értékeket: Vörös Zöld Kék Szürkeség A másolatok szürkeárnyalatának alapértelmezett beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. Alapértelme-zések visszaállítása Az összes egyénileg megadott másolási beállítást visszaállítja az alapértelmezett gyári értékre. 2-2 táblázat Jelentések menü Menüelem Almenü-elem Almenü-elem Leírás Bemutató oldal Kinyomtat egy oldalt a nyomtatási minőség bemutatásához. Menüszerkezet Kinyomtatja a kezelőpanel-menü áttekintő térképét. A listában láthatóak az aktív beállítások az egyes menükhöz. Konfigurációs jelentés Kellékek állapota lap Kinyomtat egy listát a készülék összes beállításáról. A lista tartalmazza a hálózati adatokat is, ha a készülék csatlakozik a hálózatra. Kinyomtatja a nyomtatókazetta állapotára vonatkozó adatokat. Az alábbi információkat tartalmazza: Nyomtatható oldalak becsült száma Sorozatszám A kinyomtatott oldalak száma Hálózati jelentés Az alábbiak állapotának megjelenítése: Hálózati hardverkonfiguráció Bekapcsolt funkciók fejezet Kezelőpanel HUWW

27 2-2 táblázat Jelentések menü (folytatás) Menüelem Almenü-elem Almenü-elem Leírás TCP/IP és SNMP információk Hálózati statisztika Használati jelentés PCLbetűkészletlista PSbetűkészletlista PCL6- betűkészletlista Színhasználati napló Megjeleníti a készülék által kinyomtatott, faxolt, másolt és beolvasott oldalak számát. Kinyomtat egy listát az összes telepített PCL 5 betűkészletről. Kinyomtat egy listát az összes telepített PS betűkészletről. Kinyomtat egy listát az összes telepített PCL 6 betűkészletről. A színes festékkazetta használati adataival kapcsolatos adatok nyomtatása. Szervizoldal Kinyomtatja a szervizoldalt Diagnosztikai oldal A kalibrálással és a színminőséggel kapcsolatos diagnosztikai adatok nyomtatása. 2-3 táblázat Fotó beállítása menü Menüelem Almenü-elem Almenü-elem Leírás Alapértelmezett képméret Alapért. világos/ sötét Másolatok alapértelmezett száma Alapért. kimeneti szín Alapértelmezések visszaállítása (A támogatott lehetséges fotóméretek listája) Színes Fekete-fehér A fotók alapértelmezett képmérete A fotók alapértelmezett világos/sötét beállítása. A lehetséges értékek 1 és 11 között lehetnek, a 6 az alapértelmezett beállítás. A fotók másolási példányszámának alapértelmezett beállítása. A lehetséges érték 1 és 99 között lehet. A fotók alapértelmezett kimenetének megadása (színes vagy fekete-fehér). A fotóbeállítások gyári alapértelmezéseinek visszaállítása. 2-4 táblázat Faxbeállítás menü (csak fax modellek esetében) Menüelem Almenü-elem Almenü-elem Leírás Faxbeállítási segédeszköz Faxbeállítások megadását lehetővé tévő segédprogram. Kövesse a kijelzőn megjelenő utasításokat és a nyílgombok használatával jelölje ki a kérdésekre a megfelelő választ. HUWW A kezelőpanel menüi 15

28 2-4 táblázat Faxbeállítás menü (csak fax modellek esetében) (folytatás) Menüelem Almenü-elem Almenü-elem Leírás Alapszintű beállítás Idő/dátum (Az időformátum, az aktuális idő, a dátumformátum és az aktuális dátum beállítása.) A készülék idő- és dátumbeállításainak megadása. Faxfejléc Saját faxszám A fogadó készüléknek elküldött azonosító adatok beállítása. Vállalat neve Válasz üzemmód Automatikus TAM Fax/Tel A válasz üzemmód típusának beállítása. Az alábbi lehetőségek közül választhat: Automatikus: A készülék automatikusan fogadja a bejövő hívásokat a megadott számú csengetés után. Kézi TAM: A készülék Aux telefonportjához üzenetrögzítő csatlakozik. A készülék nem fogadja a bejövő hívásokat, csak figyeli, hogy van-e faxhang, miután az üzenetrögzítő fogadta a hívást. Fax/Tel: A készülék automatikusan fogadja a bejövő hívást, és eldönti, hogy hanghívásról vagy faxhívásról van-e szó. Ha a hívás faxhívás, akkor a készülék a megszokott módon kezeli a hívást. Ha a hívás hanghívás, a készülék egy hallható szintetizált csengetést generál, hogy értesítse a felhasználót a bejövő hanghívásról. Kézi: A bejövő hívás fogadásához a felhasználónak meg kell nyomnia a Fax indítása gombot, vagy egy telefonmelléket kell használnia. Csengetések száma a válaszig Megkülönböztető csengetés (Tartomány: 1-9) Minden csengetés Egyszeres Dupla Tripla Megadhatja, hogy hány csengetést várjon végig a faxmodem, mielőtt fogadja a hívást. Lehetővé teszi a felhasználó számára, hogy egyetlen vonalon kettő vagy három telefonszám működjön eltérő csengetési mintát használva (olyan telefonrendszeren, ahol van megkülönböztető csengetés szolgáltatás). Minden csengetés: A készülék a telefonvonalon érkező valamennyi hívást fogadja. Dupla és tripla Egyszeres: A készülék azokat a hívásokat fogadja, amelyekhez egycsengetéses minta társul. Dupla: A készülék azokat a hívásokat fogadja, amelyekhez kétcsengetéses minta társul. Tripla: A készülék azokat a hívásokat fogadja, amelyekhez háromcsengetéses minta társul. Dupla és tripla: A készülék azokat a hívásokat fogadja, amelyekhez két- vagy háromcsengetéses minta társul. Előhívószám Bekapcsolva Kikapcsolva Megad egy előtagot, amelyet a készülékről történő faxküldés esetén tárcsázni kell fejezet Kezelőpanel HUWW

29 2-4 táblázat Faxbeállítás menü (csak fax modellek esetében) (folytatás) Menüelem Almenü-elem Almenü-elem Leírás Speciális beállítás Alapért. faxfelbontás Szabványos Finom Szuperfinom Fotó Az elküldött dokumentumok felbontásának beállítása. A nagyobb felbontású képek magasabb pont per hüvelyk (dpi) értékkel rendelkeznek, így több részlet látható rajtuk. A kisebb felbontású képek alacsonyabb pont per hüvelyk (dpi) értékkel rendelkeznek és kevesebb részlet látható rajtuk, de a fájl kisebb méretű. Alapért. világos/ sötét A kimenő faxok sötétségének beállítása. Oldalhoz igazítás Bekapcsolva Kikapcsolva Lekicsinyíti a Letter vagy A4-es méretnél nagyobb faxokat, hogy azok elférjenek egy Letter vagy egy A4-es méretű oldalon. Ha a funkció Kikapcsolva értékre van állítva, a Letter vagy A4-es méretnél nagyobb faxok több oldalasak lesznek. Alapértelmezett üvegméret Letter A4 Az alapértelmezett papírméret beállítása a síkágyas lapolvasóról beolvasott dokumentumokhoz. Tárcsázási üzemmód Hangfrekvenciás Impulzusos Annak beállítása, hogy a készülék a hangfrekvenciás (tone) vagy az impulzusos (pulse) tárcsázást alkalmazza-e. Újratárcsázás, ha foglalt Bekapcsolva Kikapcsolva Annak beállítása, hogy a készülék megkísérelje-e az újrahívást, ha a vonal foglalt. Újratárcsázás, ha nincs válasz Bekapcsolva Kikapcsolva Annak beállítása, hogy a készülék megkísérelje-e az újrahívást, ha a hívott faxszám nem válaszol. Újrahívási hiba Bekapcsolva Kikapcsolva Annak beállítása, hogy a készülék megkísérelje-e az újrahívást, ha kommunikációs hiba lép fel. HUWW A kezelőpanel menüi 17

30 2-4 táblázat Faxbeállítás menü (csak fax modellek esetében) (folytatás) Menüelem Almenü-elem Almenü-elem Leírás Speciális beállítás Tárcsahang észlelése Bekapcsolva Kikapcsolva Annak beállítása, hogy a készülék keresse-e a tárcsahangot a fax küldése előtt. Számlázási kódok Bekapcsolva Kikapcsolva Bekapcsolva beállítás esetén lehetővé teszi a számlázási kódok használatát. Kimenő faxok esetén megjelenik egy felszólítás, hogy adja meg a számlázási kódot. Mellék Bekapcsolva Kikapcsolva Ha ez a funkció engedélyezve van, a készülék a telefonmellék-készülék gombjainak lenyomására fogadja a bejövő faxhívást. Faxok bélyegzése Bekapcsolva Kikapcsolva A készülék beállítása, hogy a készülék által fogadott faxok minden oldalán jelenítse meg a dátumot, az időt, a küldő faxszámát és az oldalszámot. Privát fogadás Bekapcsolva Kikapcsolva A Privát fogadás funkció Bekapcsolva értékre állításához a felhasználónak egy jelszót kell beállítania a Termékbiztonság pont alatt. A jelszó beállítását követően az alábbi beállítások lépnek érvénybe: A Privát fogadás funkció be lesz kapcsolva. Minden régi fax törlődik a memóriából. A Faxtovábbítás beállítás értéke Kikapcsolva, és ez nem módosítható. A készülék az összes beérkezett faxot tárolja a memóriában. Faxszám jóváhagyása Fax újranyomtatásának enged. Fax/telefon csengetési ideje Faxsebesség Bekapcsolva Kikapcsolva Bekapcsolva Kikapcsolva Gyors (V.34) Közepes (V.17) Lassú (V.29) A faxszám érvényességét a szám újbóli megadásával ellenőrizze. Annak beállítása, hogy a rendelkezésre álló memóriában tárolt összes bejövő fax kinyomtatható-e újból. Annak beállítása, hogy a készülék meddig folytassa a Fax/ Tel hallható csengetést, hogy értesítse a felhasználót a bejövő hanghívásról. Növeli vagy csökkenti az engedélyezett faxkommunikációs sebességet. 2-5 táblázat Rendszer beállítása menü Menüelem Almenü-elem Almenü-elem Leírás Nyelv (A rendelkezésre álló kezelőpanelnyelvek listája.) A nyelv beállítása, amelyen a kezelőpanel megjeleníti az üzeneteket és a készülékre vonatkozó jelentéseket fejezet Kezelőpanel HUWW
