1 Útbaigazítás a könnyű működtetéshez TARTALOM Előszó A készülékhez tartozó kézikönyvek...0 A készülék funkciói...03 Kezelőpanel...05 Másolási funkció Másolat készítése...07 Alapvető másolási funkciók...09 Összetett másolási funkciók...3 Nyomtatási funkció Nyomtatás számítógépről...7 A nyomtató meghajtó beállításainak megadása...9 Nyomtatás USB memória hordozó eszközről (Hordozó nyomtatás)... Küldési és fax funkciók Dokumentum küldése ( , I-Fax, Fájl szerver és USB memória hordozó eszköz)...3 Faxok küldése...5 Adási és fax funkciók...7 Beolvasás funkció Beolvasás számítógépről (Távoli beolvasás)...37 Egyéb funkciók és hibaelhárítás Tartsa ezt a kézikönyvet a készülék közelében, bármikor szüksége lehet rá. A készülék működtetése számítógépről (Remote UI, Távvezérlés)...39 Készülékbeállítások testre szabása...4 Hibaelhárítás...43

2 Tartsa ezt a kézikönyvet a készülék közelében, bármikor szüksége lehet rá. Tartsa ezt a kézikönyvet a készülék közelében, bármikor szüksége lehet rá. Útbaigazítás a könnyű Előszó Először olvassa el ezt a könyvet, kérjük. Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. Please read this guide before operating this product. After you finish reading this guide, store it in a safe place for future reference. T A R T A L O M A készülékhez tartozó kézikönyvek...0 A készülék funkciói...03 Kezelőpanel...05 Másolási funkció Másolat készítése...07 Alapvető másolási funkciók...09 Összetett másolási funkciók...3 Nyomtatási funkció Nyomtatás számítógépről...7 A nyomtató meghajtó beállításainak megadása...9 Nyomtatás USB memória hordozó eszközről (Hordozó nyomtatás)... Küldési és fax funkciók Dokumentum küldése ( , I-Fax, Fájl szerver és USB memória hordozó eszköz)...3 Faxok küldése...5 Adási és fax funkciók...7 Beolvasás funkció Beolvasás számítógépről (Távoli beolvasás)...37 Egyéb funkciók és hibaelhárítás A készülék működtetése számítógépről (Remote UI, Távvezérlés)...39 Készülékbeállítások testre szabása...4 Hibaelhárítás...43 Hibaelhárítás...43 Készülékbeállítások testre szabása...4 (Remote UI, Távvezérlés)...39 számítógépről működtetése készülék A hibaelhárítás és funkciók Egyéb Beolvasás funkció Beolvasás számítógépről (Távoli beolvasás)...37 Adási és fax funkciók...7 Faxok küldése...5 és USB memória hordozó eszköz)...3 szerver Fájl I-Fax, ( , küldése Dokumentum funkciók fax és Küldési (Hordozó nyomtatás)... Nyomtatás USB memória hordozó eszközről...9 megadása beállításainak meghajtó nyomtató A Nyomtatási funkció Nyomtatás számítógépről...7 Összetett másolási funkciók funkciók másolási Alapvető Másolási funkció Másolat készítése...07 Kezelőpanel funkciói készülék A Előszó A készülékhez tartozó kézikönyvek...0 T A R T A L O M A készülékhez tartozó kézikönyvek A készülékhez és a kiegészítőkhöz mellékelt kézikönyvek listáját az alábbiakban olvashatja. Kérjük, szükség szerint olvassa a köteteket, hogy a készülék minden funkcióját kihasználhassa. A mellékelt kézikönyvek száma a vásárolt termék és a rendszerkonfiguráció függvényében változik. * Csak angolul Kézikönyv papíron Útbaigazítás a könnyű működtetéshez Alapvető műveletek és a funkciók áttekintése A kézikönyvet elolvasva gyorsan megismerheti a készülék alapvető műveleteit és funkcióit. Mindig tartsa a készülék közelében, szüksége lehet rá. A kézikönyv PDF változata a User Manual CD-ROM-on is megtalálható. Kezelési kézikönyv működtetéshez Kezelési kézikönyv A készülék indítása és biztonságos működtetése Először ezt a kézikönyvet olvassa el, hogy megismerje a készülék biztonságos működtetését. A kézikönyv tartalmaz olyan információt, amit még a készülék használata előtt tudni kell, valamint a készülék használatának áttekintését. Biztonsági utasítások Alapfunkciók Rendszeres karbantartás Hibaelhárítás MAGYAR PDF fájl a User Manual CD-ROM-on Általános kézikönyv Általános kézikönyv Általános utasítások a készülék használatához A kézikönyvet elolvasva megismerheti a készülék funkcióinál közös alapvető műveleteket. Olvashat még a rendszeres karbantartásról és a problémák megoldásáról. Bevezetés a készülékhez Az érintős vezérlőpanel használata A készülék alapbeállításainak megadása Kiegészítő berendezések Papír betöltése Fogyóanyagok utánpótlása Elakadt papír eltávolítása Problémák azonosítása és elkülönítése MAGYAR System Settings Guide Hálózati csatlakozás és biztonsági kérdések A készülék hálózatra csatolásának módjáról és a biztonsági műveletek kezeléséről olvashat ebben a kötetben. Utasítások a Rendszergazdának A hálózati beállítások megadása Biztonsági kérdések Hibaelhárítás System Settings Guide* ENGLISH PDF fájl a User Manual CD-ROM-on Windows Printer Driver Guide* Nyomtatás számítógépről Ebből a kézikönyvből megtudhatja, hogyan használhatja a dokumentumok számítógépről történő nyomtatását lehetővé tevő meghajtót. Network ScanGear Guide* A készülék használata beolvasóként A kézikönyvből megtudhatja, hogyan kell a Color Network ScanGear szoftvert az eredetik színes beolvasására és a beolvasott képek számítógépre továbbítására használni. 0 Előszó

3 Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. Please read this guide before operating this product. After you finish reading this guide, store it in a safe place for future reference. Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. Please read this guide before operating this product. After you finish reading this guide, store it in a safe place for future reference. PDF fájl a User Manual CD-ROM-on Másoló kézikönyv Másoló kézikönyv UFR II Printer Guide MAGYAR Dokumentumok másolása A dokumentumok másolásának módjáról olvashat ebben a kézikönyvben. Alapvető másolási funkciók Összetett másolási funkciók Másolási beállítások testre szabása A készülék használata nyomtatóként A készülék nyomtatóként történő használatáról olvashat ebben a kötetben. Nyomtatás USB memória hordozó eszköz használatával Nyomtatási munkák kezelése Nyomtatási beállítások testre szabása Hibaelhárítás Másolás Előszó Printer Guide* Küldési és fax kézikönyv Remote UI Guide ENGLISH Küldési és fax kézikönyv MAGYAR Remote UI Guide* ENGLISH Dokumentum adása A kézkönyvből megtudhatja, hogyan kell küldeni a beolvasott dokumentumot , I-fax és fax üzenetben, fájlszerverre és USB memória hordozóra. Alapvető küldési és fax funkciók Címzettek megadása Dokumentumok vétele Az adás és vétel állapotának ellenőrzése Címjegyzék szerkesztése Átviteli naplók nyomtatása Adási és fax beállítások személyre szabása Hibaelhárítás A készülék működtetése számítógépről A könyvből megtudhatja, hogyan lehet a készüléket számítógépről elérni a Remote UI (távirányítás) használatával. Távvezérlés (Remote UI) indítása Munkák és munkanaplók kezelése Részleg- és Felhasználói azonosítók kezelése Készülékbeállítások testre szabása Egyéb Beolvasás Adás/Fax Nyomtatás A BPK-B vonalkód nyomtató készlethez mellékelve Windows Fax Driver Guide* Bar Code Printing Guide* Fax funkció használata számítógépen Ebből a kézikönyvből megtudhatja, hogyan használhatja a faxok számítógépről történő küldését lehetővé tevő fax meghajtót. Vonalkód nyomtatás A kézikönyvben a számítógépről történő vonalkód nyomtatásról olvashat. A készülékhez tartozó kézikönyvek 0

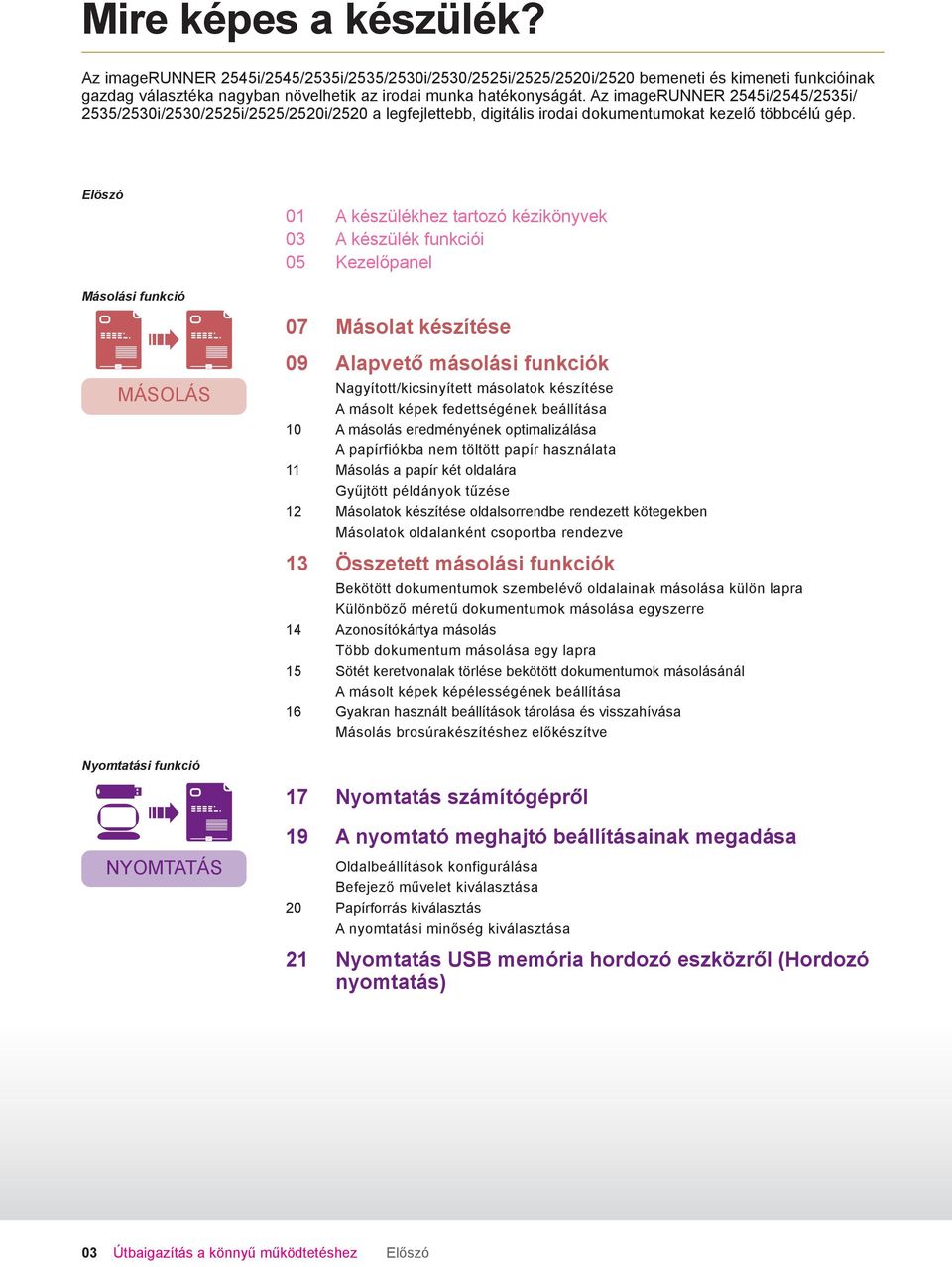

4 Mire képes a készülék? Az imagerunner 545i/545/535i/535/530i/530/55i/55/50i/50 bemeneti és kimeneti funkcióinak gazdag választéka nagyban növelhetik az irodai munka hatékonyságát. Az imagerunner 545i/545/535i/ 535/530i/530/55i/55/50i/50 a legfejlettebb, digitális irodai dokumentumokat kezelő többcélú gép. Előszó 0 A készülékhez tartozó kézikönyvek 03 A készülék funkciói 05 Kezelőpanel Másolási funkció 07 Másolat készítése MÁSOLÁS 09 Alapvető másolási funkciók Nagyított/kicsinyített másolatok készítése A másolt képek fedettségének beállítása 0 A másolás eredményének optimalizálása A papírfiókba nem töltött papír használata Másolás a papír két oldalára Gyűjtött példányok tűzése Másolatok készítése oldalsorrendbe rendezett kötegekben Másolatok oldalanként csoportba rendezve 3 Összetett másolási funkciók Bekötött dokumentumok szembelévő oldalainak másolása külön lapra Különböző méretű dokumentumok másolása egyszerre 4 Azonosítókártya másolás Több dokumentum másolása egy lapra 5 Sötét keretvonalak törlése bekötött dokumentumok másolásánál A másolt képek képélességének beállítása 6 Gyakran használt beállítások tárolása és visszahívása Másolás brosúrakészítéshez előkészítve Nyomtatási funkció 7 Nyomtatás számítógépről NYOMTATÁS 9 A nyomtató meghajtó beállításainak megadása Oldalbeállítások konfigurálása Befejező művelet kiválasztása 0 Papírforrás kiválasztás A nyomtatási minőség kiválasztása Nyomtatás USB memória hordozó eszközről (Hordozó nyomtatás) 03 Előszó

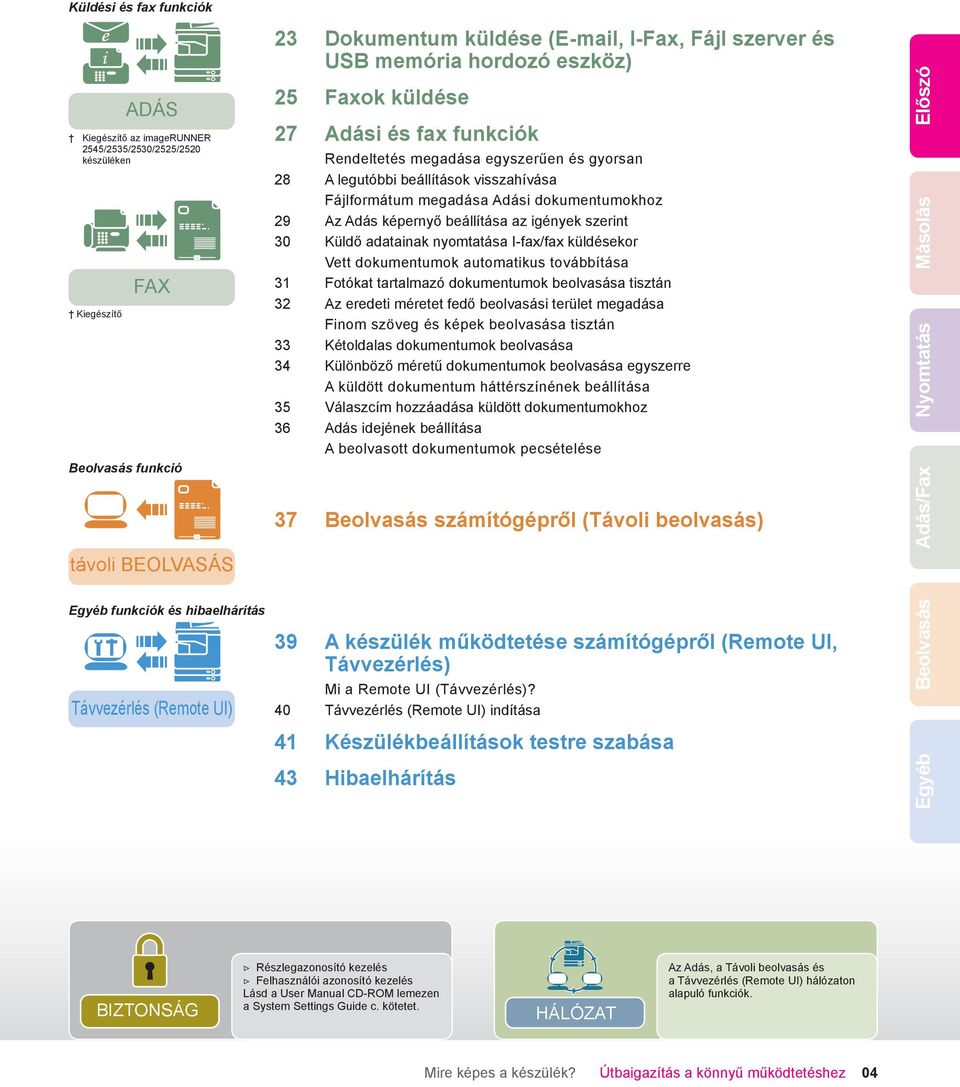

5 Küldési és fax funkciók Kiegészítő az imagerunner 545/535/530/55/50 készüléken Kiegészítő ADÁS FAX Beolvasás funkció távoli BEOLVASÁS Egyéb funkciók és hibaelhárítás Távvezérlés (Remote UI) 3 Dokumentum küldése ( , I-Fax, Fájl szerver és USB memória hordozó eszköz) 5 Faxok küldése 7 Adási és fax funkciók Rendeltetés megadása egyszerűen és gyorsan 8 A legutóbbi beállítások visszahívása Fájlformátum megadása Adási dokumentumokhoz 9 Az Adás képernyő beállítása az igények szerint 30 Küldő adatainak nyomtatása I-fax/fax küldésekor Vett dokumentumok automatikus továbbítása 3 Fotókat tartalmazó dokumentumok beolvasása tisztán 3 Az eredeti méretet fedő beolvasási terület megadása Finom szöveg és képek beolvasása tisztán 33 Kétoldalas dokumentumok beolvasása 34 Különböző méretű dokumentumok beolvasása egyszerre A küldött dokumentum háttérszínének beállítása 35 Válaszcím hozzáadása küldött dokumentumokhoz 36 Adás idejének beállítása A beolvasott dokumentumok pecsételése 37 Beolvasás számítógépről (Távoli beolvasás) 39 A készülék működtetése számítógépről (Remote UI, Távvezérlés) Mi a Remote UI (Távvezérlés)? 40 Távvezérlés (Remote UI) indítása 4 Készülékbeállítások testre szabása 43 Hibaelhárítás Másolás Előszó Egyéb Beolvasás Adás/Fax Nyomtatás BIZTONSÁG Részlegazonosító kezelés Felhasználói azonosító kezelés Lásd a User Manual CD-ROM lemezen a System Settings Guide c. kötetet. HÁLÓZAT Az Adás, a Távoli beolvasás és a Távvezérlés (Remote UI) hálózaton alapuló funkciók. Mire képes a készülék? 04

6 Kezelőpanel A kezelőpanel az érintős vezérlőpanelből, a különböző műveletekhez való fizikai billentyűkből, számbillentyűkből és jelzőfényekből áll. COPY (MÁSOLÁS) billentyű A másolási funkció fő képernyőjének megjelenítéséhez használja. SEND (ADÁS) billentyű Az adási és fax funkció fő képernyőjének megjelenítéséhez használja. Érintős vezérlőpanel Megjeleníti az egyes funkciók menüit és a Rendszerfigyelő képernyőt. SCAN/OPTIONS (BEOLVASÁS/LEHETŐSÉGEK) billentyű A távoli beolvasás és nyomtatás memóriahordozóról funkció fő képernyőjének megjelenítéséhez használja. Kijelző kontrasztjának szabályozótárcsája Az érintős vezérlőpanel fényének szabályozására szolgál. Alapbeállító billentyű A megadott beállítás törléséhez és a fő képernyő megjelenítéséhez ezt a gombot nyomja meg. Munkák ellenőrzése és törlése A készülék állapotának ellenőrzése A [Rendszerfigyelő] megnyomásával megtekintheti a munka állapotát és törölheti a munkát. A készülék állapota is látható itt, pl. a rendelkezésre álló papír mennyisége. 05 Előszó

7 Számbillentyűk Számok bevitelére való. Törlés billentyű Helytelenül megadott szám törléséhez való. Be- és kijelentkezés billentyű Amikor a készüléket Azonosítókezelés móddal üzemelteti, ezzel a billentyűvel léphet be és ki. Másolás Előszó ❶ ❷ ❸ ❶ Adatfeldolgozás jelzőlámpa Villog a gép működése közben. Világít, amikor a gépen várakozó munkák vannak. ❷ Hibajelző lámpa Világít vagy villog, amikor hiba történt. A kezelőpanel hálózati kapcsolója (mellék tápegység) A nyugalmi állapot ki és bekapcsolására használja. Ha az érintős vezérlőpanel nem mutat menüt, sem üzenetet, és a bekapcsolásjelző világít, a gép nyugalmi állapotban van. Kiegészítő funkciók billentyű Megnyomásával a Kiegészítő funkciók menüjébe léphet be. Számláló leolvasás billentyű Megnyomásával ellenőrizheti a számlálókat. Hangerő beállítások billentyű A hangjelzések beállítására való képernyőt hívhatja elő vele. Start billentyű Műveleteket indíthat el vele, mint a másolás és a beolvasás. Stop billentyű Megnyomásával a folyamatban lévő munka, beolvasás, másolás stb. megáll. Egyéb Beolvasás Adás/Fax Nyomtatás ❸ Villamos táplálás jelzőlámpája Akkor világít, ha a készülék be van kapcsolva. Kezelőpanel 06

8 Másolat készítése Ebben a szakaszban az alapvető dokumentummásolási funkciók műveleteiről olvashat. Jelenítse meg a másolási képernyőt Helyezze be a dokumentumokat Nyomja meg: (COPY) a másolási fő képernyő megjelenítéséhez. Helyezze el a dokumentumot az adagolóban vagy a másolóüvegen. Ha a készülék nyugalmi állapotban van, nyomja meg a (Bekapcsolás) billentyűt. A másolóüvegre helyezett dokumentumra csukja rá az adagolót/másolóüveg fedelet. Bejelentkezés a készülékre Írja be Részlegazonosítóját és jelszavát, amikor a képernyő erre felszólítást ad nyomja meg: (Log In/Out). Írja be Felhasználói azonosítóját és jelszavát, amikor a képernyő erre felszólítást ad nyomja meg: (Log In/Out). Helyezze be a vezérlőkártyát, ha a képernyő erre felszólítást ad. A műveletek befejezése után nyomja meg az (Log In/Out) billentyűt vagy vegye ki a vezérlőkártyát a kijelentkezéshez. A részleteket az Általános kézikönyv alapvető műveletekről szóló,. fejezetében találhatja meg. 07 Másolás

9 Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. Kérjük, hogy a termék működtetése előtt olvassa el ezt a könyvet. Elolvasás után tárolja ezt a könyvet elérhető helyen, bármikor szüksége lehet rá. MAGYAR Másoló kézikönyv PDF fájl a User Manual CD-ROM-on Másoló kézikönyv MAGYAR 3 4 Adja meg a példányszámot Másolás indítása Másoló kézikönyv Másolás Előszó Írja be a kívánt példányszámot ( - 999) a (szám) billentyűkkel. A beírt érték megváltoztatásához nyomja meg: (Törlés) írja be a megfelelő értéket. A megadott példányszám az érintős vezérlőpanel jobb felső részén látható. Nyomja meg: (Start). Az alábbi képernyő megjelenítésekor válassza ki a dokumentumméretet nyomja meg: [OK] (Start). A másolás leállításához nyomja meg: (Stop). Az aktuális munka törölhető a [Mégse] billentyűvel is a másolás feldolgozásának állapotát jelző képernyőn.* Egyéb Beolvasás Adás/Fax Nyomtatás * A törlés műveletei eltérhetnek a munka állapotának függvényében. További részletek: lásd Másoló kézikönyv,. fejezet: Bevezetés a másolási funkciókhoz. Másolat készítése 08

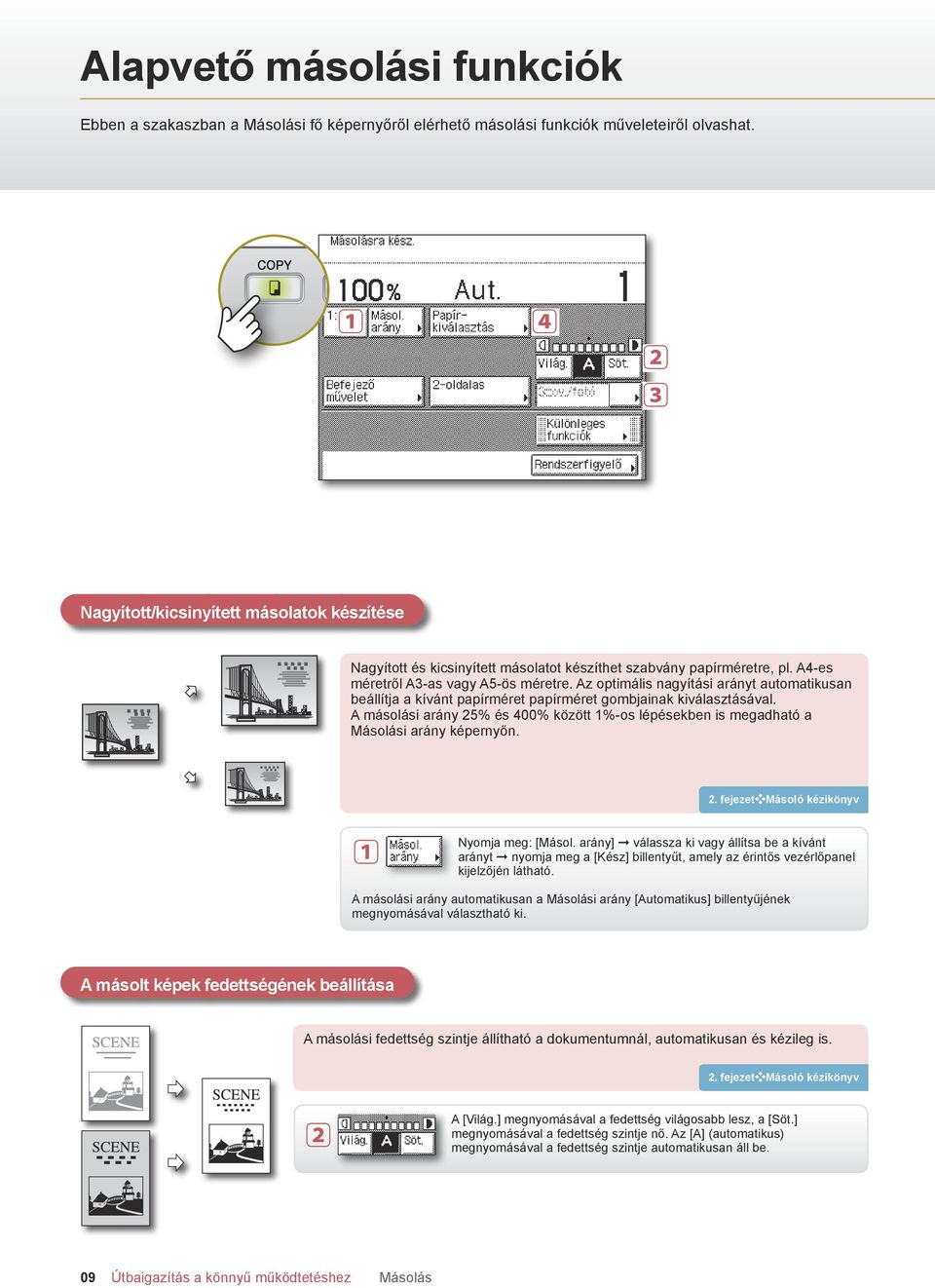

10 Alapvető másolási funkciók Ebben a szakaszban a Másolási fő képernyőről elérhető másolási funkciók műveleteiről olvashat. 4 3 Nagyított/kicsinyített másolatok készítése Nagyított és kicsinyített másolatot készíthet szabvány papírméretre, pl. A4-es méretről A3-as vagy A5-ös méretre. Az optimális nagyítási arányt automatikusan beállítja a kívánt papírméret papírméret gombjainak kiválasztásával. A másolási arány 5% és 400% között %-os lépésekben is megadható a Másolási arány képernyőn.. fejezet Másoló kézikönyv Nyomja meg: [Másol. arány] válassza ki vagy állítsa be a kívánt arányt nyomja meg a [Kész] billentyűt, amely az érintős vezérlőpanel kijelzőjén látható. A másolási arány automatikusan a Másolási arány [Automatikus] billentyűjének megnyomásával választható ki. A másolt képek fedettségének beállítása A másolási fedettség szintje állítható a dokumentumnál, automatikusan és kézileg is.. fejezet Másoló kézikönyv A [Világ.] megnyomásával a fedettség világosabb lesz, a [Söt.] megnyomásával a fedettség szintje nő. Az [A] (automatikus) megnyomásával a fedettség szintje automatikusan áll be. 09 Másolás

11 A másolás eredményének optimalizálása SZÖVEG SZÖVEG/ FOTÓ FOTÓ Beállíthatja a másolásnál az eredeti típusát, hogy a másolat minősége optimális legyen. Ha az eredeti szöveget és fotókat is tartalmaz, válassza a [Szöv./Fotó] lehetőséget. 3. fejezet Másoló kézikönyv Gördítse le a dokumentumtípus listát válassza ki a dokumentumtípust ([Szöv./fotó], [Fotó], [Szöveg]). Másolás Előszó A papírfiókba nem töltött papír használata A kézi adagoló átmeneti papírforrásnak használható a fiókokba nem tölthető méretű papírokhoz. Papírméret és típus megadása: Töltse be a papírt a kézi adagolóba az ábrának megfelelően válassza ki a papírméretet nyomja meg: [Következő] válassza ki a papírtípust nyomja meg: [OK] [Kész] az érintős vezérlőpanel jelzése szerint.* A kézi adagoló most a kiválasztott papírforrás. A kézi adagoló kiválasztása papírforrásként kézileg a papír betöltése, méretének és típusának megadása után: 4 Kézi adagoló Többcélú tálca Nyomja le a [Papírkiválasztás] billentyűt. Válassza ki a kézi adagoló billentyűjét a balra látható módon nyomja meg: [Kész].** * Ha a papírt a kézi adagolóba tölti, a Kézi adagoló képernyő jelenik meg. ** A kiválasztott papírméret és típus megjelenik a billentyűn.. fejezet Másoló kézikönyv Egyéb Beolvasás Adás/Fax Nyomtatás A kézi adagoló sokoldalú papírforrás, használatával különleges méretű és típusú papírokra nyomtathat. Ideiglenes papírforrásként is használható, a fentiek szerint. Különleges papírméreteket és típusokat használhat, amelyek a papírfiókba nem helyezhetők: Nem szabványos méretű papír Különleges papír, pl. vastag papír és címke Megadható alap papírméret/típus a kézi adagolóhoz. A papírméretet és típust meg kell adni a kézi adagoló használatához. A művelet átugrása érdekében beállíthat és tárolhat alap papírméretet és típust a Kiegészítő funkciók, [Kézi adagoló alapbeállításai] menüben. (További részletek: lásd Általános kézikönyv, 3. fejezet a készülék alapbeállításainak konfigurálásáról.) Alapvető másolási funkciók 0

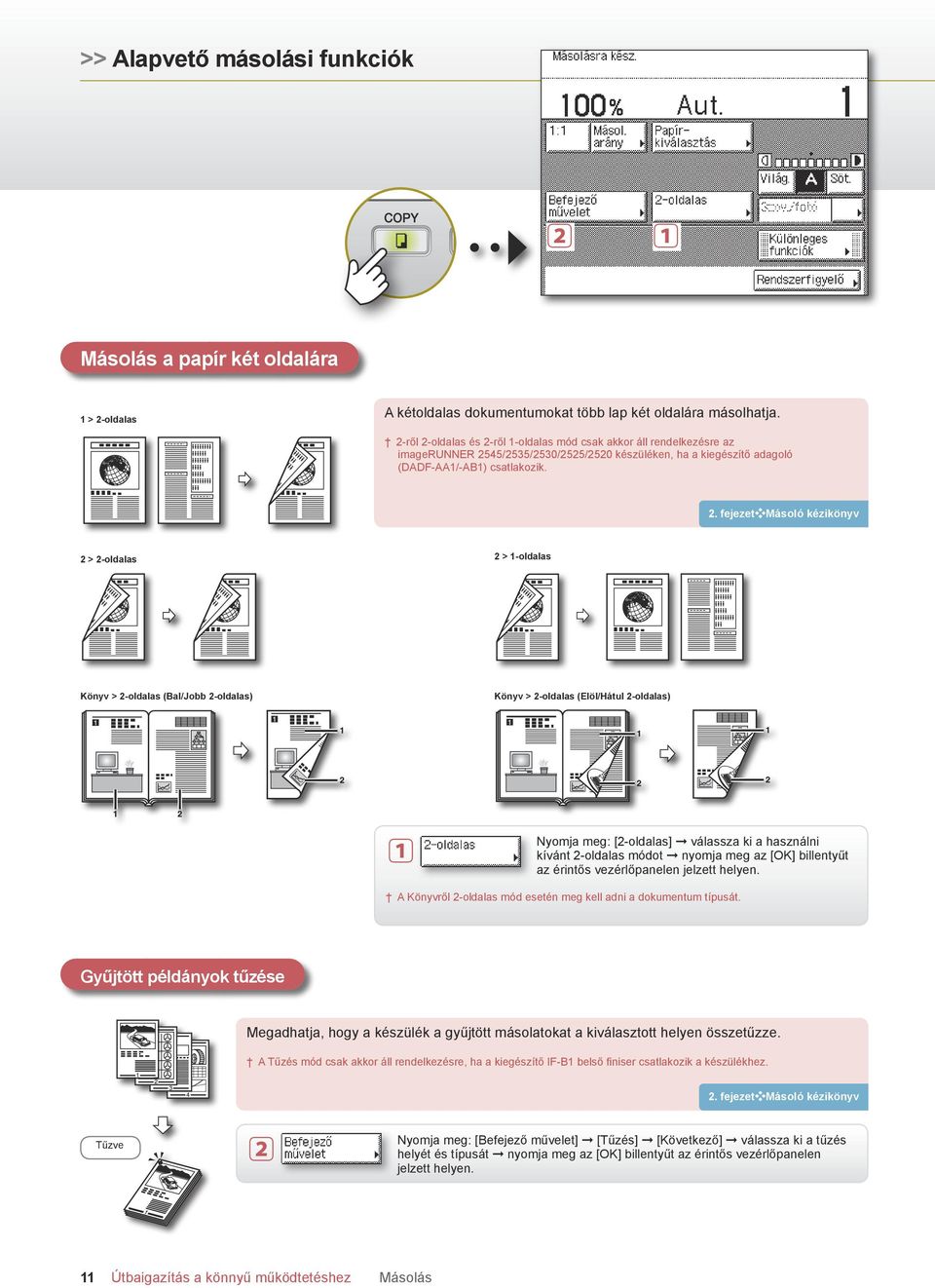

12 >> Alapvető másolási funkciók Másolás a papír két oldalára > -oldalas A kétoldalas dokumentumokat több lap két oldalára másolhatja. -ről -oldalas és -ről -oldalas mód csak akkor áll rendelkezésre az imagerunner 545/535/530/55/50 készüléken, ha a kiegészítő adagoló (DADF AA/-AB) csatlakozik.. fejezet Másoló kézikönyv > -oldalas > -oldalas Könyv > -oldalas (Bal/Jobb -oldalas) Könyv > -oldalas (Elöl/Hátul -oldalas) Nyomja meg: [-oldalas] válassza ki a használni kívánt -oldalas módot nyomja meg az [OK] billentyűt az érintős vezérlőpanelen jelzett helyen. A Könyvről -oldalas mód esetén meg kell adni a dokumentum típusát. Gyűjtött példányok tűzése Megadhatja, hogy a készülék a gyűjtött másolatokat a kiválasztott helyen összetűzze. A Tűzés mód csak akkor áll rendelkezésre, ha a kiegészítő IF-B belső finiser csatlakozik a készülékhez.. fejezet Másoló kézikönyv Tűzve Nyomja meg: [Befejező művelet] [Tűzés] [Következő] válassza ki a tűzés helyét és típusát nyomja meg az [OK] billentyűt az érintős vezérlőpanelen jelzett helyen. Másolás

13 Másolatok készítése oldalsorrendbe rendezett kötegekben A készüléknek megadhatja, hogy a kész példányokat oldalsorrendben helyezze ki.. fejezet Másoló kézikönyv Nyomja meg: [Befejező] [Gyűjtés] nyomja meg az [OK] billentyűt az érintős vezérlőpanelen jelzett helyen. Másolás Előszó Másolatok oldalanként csoportba rendezve A készüléknek megadhatja, hogy a kész példányokból az egyforma oldalakat csoportosítva helyezze ki. Kimeneti laptájolás Nyomja meg: [Befejező] [Csoportosítás] nyomja meg az [OK] billentyűt az érintős vezérlőpanelen jelzett helyen. Gyűjtés és Csoportosítás másolási mód esetén a kihelyezés tájolásánál választhat Forgatás és Eltolás közül. A kihelyezés tájolását és a Gyűjtés vagy Csoportosítás módot együtt is lehet alkalmazni, pl. Gyűjtés + Forgatás, Csoportosítás + Eltolás, stb. Forgatás Az egyes nyomatcsoportokat váltakozó tájolással helyezi ki. (Nem áll rendelkezésre, ha a kiegészítő F-B finiser csatlakozik a készülékhez.) Eltolás. fejezet Másoló kézikönyv A nyomatcsoportok megegyező tájolással, de egyenként előre-hátra eltolva kerülnek kihelyezésre. (Akkor áll rendelkezésre, ha a kiegészítő F-B finiser csatlakozik a készülékhez.) Egyéb Beolvasás Adás/Fax Nyomtatás Nyomja meg: [Forgatás] [Következő] válassza ki a papírforrást nyomja meg az [OK] billentyűt a Forgatás mód használatához. Nyomja meg: [Eltolás] [OK] az Eltolás mód használatához. Alapvető másolási funkciók

14 Összetett másolási funkciók Ebben a szakaszban a Másolási fő képernyő [Kiegészítő funkciók] gombjával elérhető másolási funkciók műveleteiről olvashat. 3 4 Bekötött dokumentumok szembelévő oldalainak másolása külön lapra A bekötött dokumentumok szembelévő oldalait külön lapra másolhatja. 3. fejezet Másoló kézikönyv Nyomja meg: [Oldalszétválasztás] [Kész]. Különböző méretű dokumentumok másolása egyszerre Több különböző méretű dokumentumot másolhat egyszerre az adagoló használatával. Különböző méretű eredetik mód csak akkor áll rendelkezésre az imagerunner 545/535/530/55/50 készüléken, ha a kiegészítő adagoló (DADF-AA/-AB) csatlakozik. 3. fejezet Másoló kézikönyv Nyomja meg: [Különb. méretű eredeti] [Kész] az érintős vezérlőpanelen jelzett helyen. 3 Másolás

15 Azonosítókártya másolás A másolt képek elrendezésénél választhat fent/lent és bal/jobb elhelyezést. Az azonosítókártya minkét oldala egy lapra másolható eredeti méretben fejezet Másoló kézikönyv Nyomja meg: [Azonosító kártya másolás] válassza ki az elrendezés típusát nyomja meg: [Következő] válassza ki a papírforrást nyomja meg: [OK] [Kész] a kijelzőn jelzett helyen. Másolás Előszó Több dokumentum másolása egy lapra 3 4 -ről -re 4-ről -re 3 4 Két vagy négy eredeti képe egy lapra kicsinyíthető fejezet Másoló kézikönyv Nyomja meg: [Képkombináció] válassza ki a dokumentumméretet nyomja meg: [Következő] válassza ki a kombinációs módot nyomja meg: [Következő] válassza ki a papírforrást nyomja meg: [OK] [Kész]. Egyéb Beolvasás Adás/Fax Nyomtatás Összetett másolási funkciók 4

16 >> Összetett másolási funkciók 4 3 Sötét keretvonalak törlése bekötött dokumentumok másolásánál Kerettörlés működésmód: A másolat élein törli az árnyékokat. Törölheti a másolatok megjelenő árnyékokat és vonalakat. Válassza ki a törlés módot a dokumentum típusa és állapota alapján. 3. fejezet Másoló kézikönyv KI Nyomja meg: [Kerettörlés] válassza ki a használni kívánt módot nyomja meg: [Következő] válassza ki a dokumentumméretet nyomja meg: [Következő] adja meg a kerettörlés szélességet nyomja meg: [OK] [Kész]. BE A Kötésszéltörlés módhoz a dokumentumméret helyett válassza ki a dokumentum azon oldalát, ahol az árnyékot törli. Könyvszéltörlés mód: Törli a bekötött dokumentum közepén és szélein megjelenő árnyékokat. Kötésszéltörlés működésmód: Törli a lyukasztás helyén megjelenő árnyékot. KI KI BE BE A másolt képek képélességének beállítása The world's coral reefs, where brilliantly colored fish and a myriad of other tropical creatures come together. Aptly nicknamed Tropical Forests under the sea, these spots of breathtaking beauty serve as home to countless varieties of life, and to us of the land, this alluring, dream-like world forms a tropical paradise filled with romance. Képélesség nagyobb The world's coral reefs, where brilliantly colored fish and a myriad of other tropical creatures come together. Aptly nicknamed Tropical Forests under the sea, these spots of breathtaking beauty serve as home to countless varieties of life, and to us of the land, this alluring, dream-like world forms a tropical paradise filled with romance. Beállíthatja a képélesség szintjét. A szöveg és vonalak tisztábban kivehetők, ha a képélesség szintjét növeli. A féltónusos képek lágyabb megjelenítése érhető el a képélesség szint csökkentésével. 3. fejezet Másoló kézikönyv Képélesség alacsonyabb Nyomja meg: [Képélesség] [Kicsi] vagy [Nagy] a képélesség állításához [OK] [Kész]. 5 Másolás

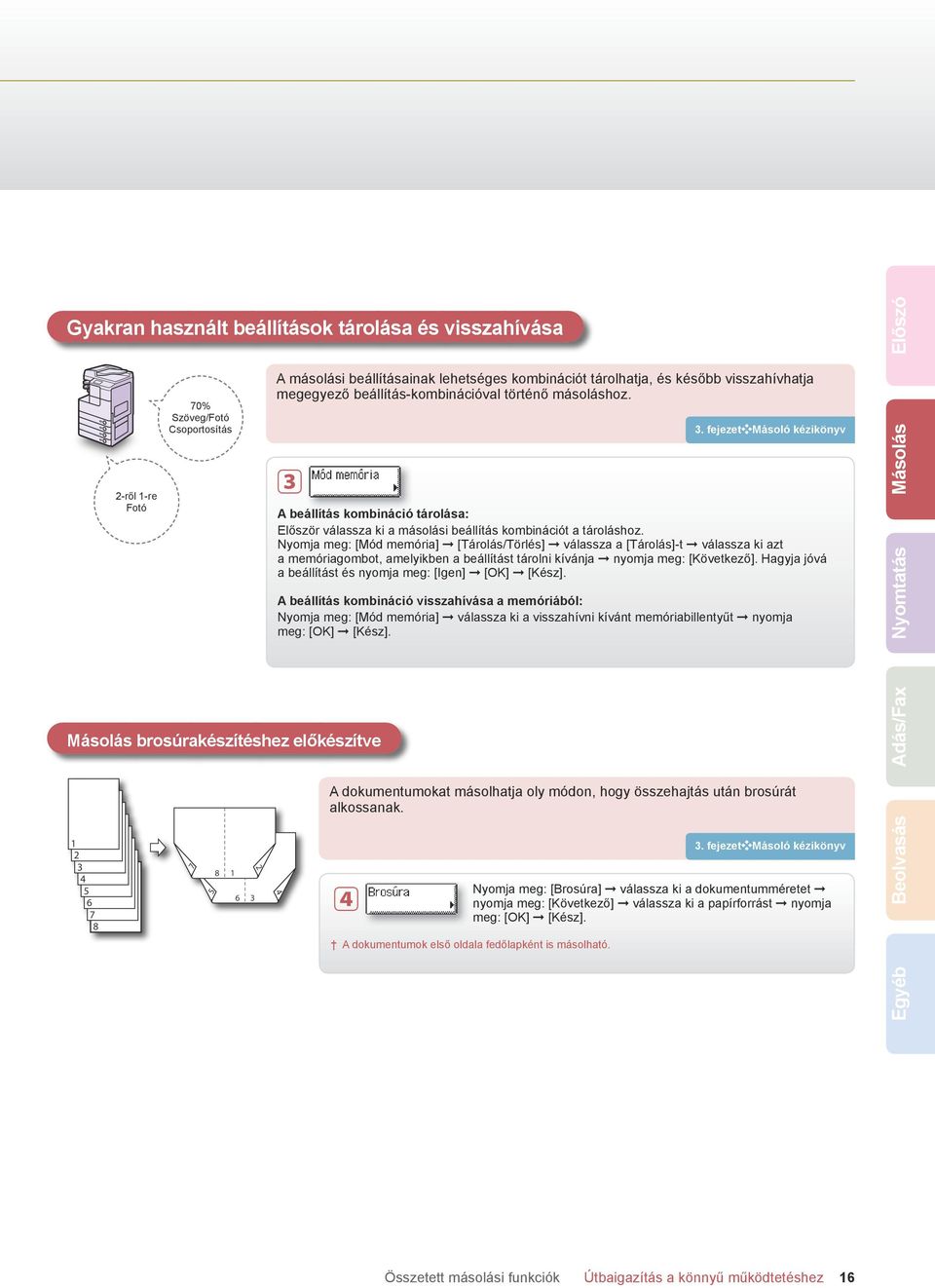

17 Gyakran használt beállítások tárolása és visszahívása -ről -re Fotó 70% Szöveg/Fotó Csoportosítás A másolási beállításainak lehetséges kombinációt tárolhatja, és később visszahívhatja megegyező beállítás-kombinációval történő másoláshoz. 3 Másolás brosúrakészítéshez előkészítve A beállítás kombináció tárolása: Először válassza ki a másolási beállítás kombinációt a tároláshoz. Nyomja meg: [Mód memória] [Tárolás/Törlés] válassza a [Tárolás]-t válassza ki azt a memóriagombot, amelyikben a beállítást tárolni kívánja nyomja meg: [Következő]. Hagyja jóvá a beállítást és nyomja meg: [Igen] [OK] [Kész]. A beállítás kombináció visszahívása a memóriából: Nyomja meg: [Mód memória] válassza ki a visszahívni kívánt memóriabillentyűt nyomja meg: [OK] [Kész]. 4 A dokumentumokat másolhatja oly módon, hogy összehajtás után brosúrát alkossanak. 4 Nyomja meg: [Brosúra] válassza ki a dokumentumméretet nyomja meg: [Következő] válassza ki a papírforrást nyomja meg: [OK] [Kész]. A dokumentumok első oldala fedőlapként is másolható. 3. fejezet Másoló kézikönyv 3. fejezet Másoló kézikönyv Másolás Előszó Egyéb Beolvasás Adás/Fax Nyomtatás Összetett másolási funkciók 6

18 Nyomtatás számítógépről Az alábbiakban a dokumentumok számítógépről történő nyomtatásának rövid leírását olvashatja. Nyissa meg a [Print] (nyomtatás) párbeszédpanelt Válassza ki a nyomtatót Abban az alkalmazásban, amelyből a dokumentumot nyomtatja, kattintson a [File] (Fájl) menüre válassza a [Print] (Nyomtatás) tételt. A [Nyomtatás] párbeszédpanelen válassza ki a nyomtatót kattintson a [Properties] (Tulajdonságok) menüre*. Ezen a képernyőn megadhatja a példányszámot és a nyomtatandó oldalak számát. Ha nincs szüksége részletes beállításokra, kattintson az [OK] billentyűre ** a nyomtatás elindításához. * A 3. lépésben bemutatott nyomtató beállítási lap a használt alkalmazás függvényében eltérő lehet. ** A nyomtatás indításához használandó billentyű neve a használt alkalmazástól függ. A nyomtatási beállítás. és 4. lépésben bemutatott párbeszédpanelei eltérők lehetnek a használt alkalmazás függvényében. Nyomtató meghajtó A számítógépre telepített nyomtató meghajtó teszi lehetővé, hogy a számítógépes alkalmazásokból nyomtatni lehessen. A nyomtató meghajtóval megadhat számos nyomtatási beállítást is, pl. a papírméretet és a befejező művelet stílusát. További részletek a nyomtató meghajtó beállításairól: lásd 9. és 0. o. 7 Nyomtatás

19 PDF fájl a User Manual CD-ROM-on Windows Printer Driver Guide 3 4 Nyomtatási beállítások megadása Nyomtatás indul Másolás Előszó A nyomtatóbeállítás minden lapján adja meg a megfelelő beállításokat kattintson az [OK] billentyűre. További részletek a nyomtatási beállításokról: lásd 9. és 0. o. Adja meg a nyomatok és oldalak számát szükség szerint kattintson az [OK] billentyűre.* A számítógépről történő nyomtatás törléséhez kattintson a [Cancel] (Mégse) billentyűre a nyomtatási adat feldolgozása közben megjelenő párbeszédpanelen. A készülék vezérlőpaneléről a nyomtatást a Rendszerfigyelő képernyő megjelenítésével törölhet, ha megnyomja a (Stop) vagy a [Rendszerfigyelő] billentyűt.** * A nyomtatás indításához használandó billentyű neve a használt alkalmazástól függ. ** A törlés műveletei eltérhetnek a munka állapotának függvényében. A részleteket az Általános kézikönyv nyomtatási munkákról szóló, 3. fejezetében találhatja meg. Egyéb Beolvasás Adás/Fax Nyomtatás Nyomtatás számítógépről 8

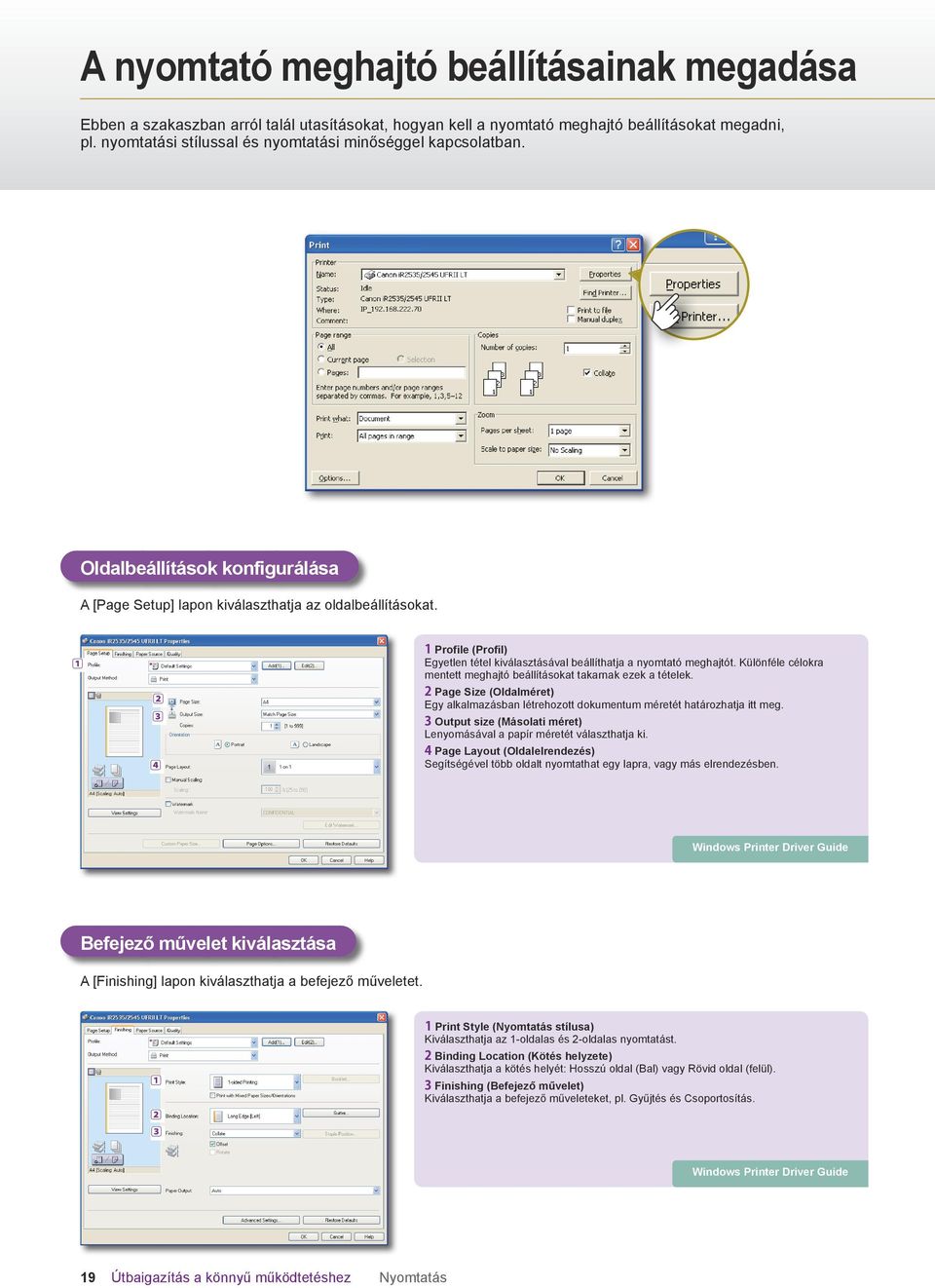

20 A nyomtató meghajtó beállításainak megadása Ebben a szakaszban arról talál utasításokat, hogyan kell a nyomtató meghajtó beállításokat megadni, pl. nyomtatási stílussal és nyomtatási minőséggel kapcsolatban. Oldalbeállítások konfigurálása A [Page Setup] lapon kiválaszthatja az oldalbeállításokat. 3 4 Profile (Profil) Egyetlen tétel kiválasztásával beállíthatja a nyomtató meghajtót. Különféle célokra mentett meghajtó beállításokat takarnak ezek a tételek. Page Size (Oldalméret) Egy alkalmazásban létrehozott dokumentum méretét határozhatja itt meg. 3 Output size (Másolati méret) Lenyomásával a papír méretét választhatja ki. 4 Page Layout (Oldalelrendezés) Segítségével több oldalt nyomtathat egy lapra, vagy más elrendezésben. Windows Printer Driver Guide Befejező művelet kiválasztása A [Finishing] lapon kiválaszthatja a befejező műveletet. 3 Print Style (Nyomtatás stílusa) Kiválaszthatja az -oldalas és -oldalas nyomtatást. Binding Location (Kötés helyzete) Kiválaszthatja a kötés helyét: Hosszú oldal (Bal) vagy Rövid oldal (felül). 3 Finishing (Befejező művelet) Kiválaszthatja a befejező műveleteket, pl. Gyűjtés és Csoportosítás. Windows Printer Driver Guide 9 Nyomtatás

21 Az alábbiakban bemutatott nyomtató meghajtó képernyők eltérhetnek a számítógépen megjelenő képtől a készülék és kiegészítő berendezései, a nyomtató meghajtó és a használt operációs rendszer függvényében. Papírforrás kiválasztás A [Paper Source] (papírforrás) lapon megadhatja a papírforrást és típust. 3 Select by (A választás alapja) Kiválaszthatja a papír Papírforrásból történő adagolásánák módját és a papírtípust. Paper Selection (Papírkiválasztás) Segítségével megadhatja, hogy ugyanazt a papírforrást használja minden oldaltípushoz, vagy különböző papírforrást ill. típust használ a kiválasztott oldalakhoz. Ez a beállítás akkor hasznos például, ha a dokumentum fedőlapját eltérő típusú papírra akarja nyomtatni. 3 Paper Source/Paper Type (papírforrás/papírtípus)* Nyomat készítésekor kiválaszthatja a papírforrást és papírtípust. * Ha a <Select by> menüben a [Paper type] van kiválasztva, akkor a [Paper Source] (papírforrás) helyett a [Paper type] (papírtípus) jelenik meg, itt kiválaszthatja a papírtípust a dokumentum nyomtatásához. Másolás Előszó A nyomtatási minőség kiválasztása A [Quality] (minőség) lapon megadhatja a nyomtatás céljának megfelelő nyomtatási minőséget. Objective (Tárgy) A dokumentum tartalmának leginkább megfelelő nyomtatási beállítást választhatja ki. Amikor kiválaszt egy tételt, a lista alatt megjegyzés jelenik meg. Manual Grayscale Settings (Kézi szürkeárnyalat beállítások) Kézileg megadhatja a világosság, kontraszt stb. beállításokat a szürkeskálás nyomatokhoz. Az egyes lapokon az [OK] billentyűre kattintva visszatér a [Nyomtatás] ablakra a beállítások megadása után. Windows Printer Driver Guide Windows Printer Driver Guide Egyéb Beolvasás Adás/Fax Nyomtatás [Help] (súgó) gomb Az egyes lapokon a [Help] (Súgó) billentyűre kattintva további részleteket tudhat meg a nyomtatási beállításokról. A nyomtató meghajtó beállításainak megadása 0
