1 RASE 02 Kezelési útmutató OMH engedély száma: Th /3/2003 APEH engedély száma: AP Budapest Kossuth u. 55. Tel.: Nyitva tartás: hétfő csütörtök , pénteken

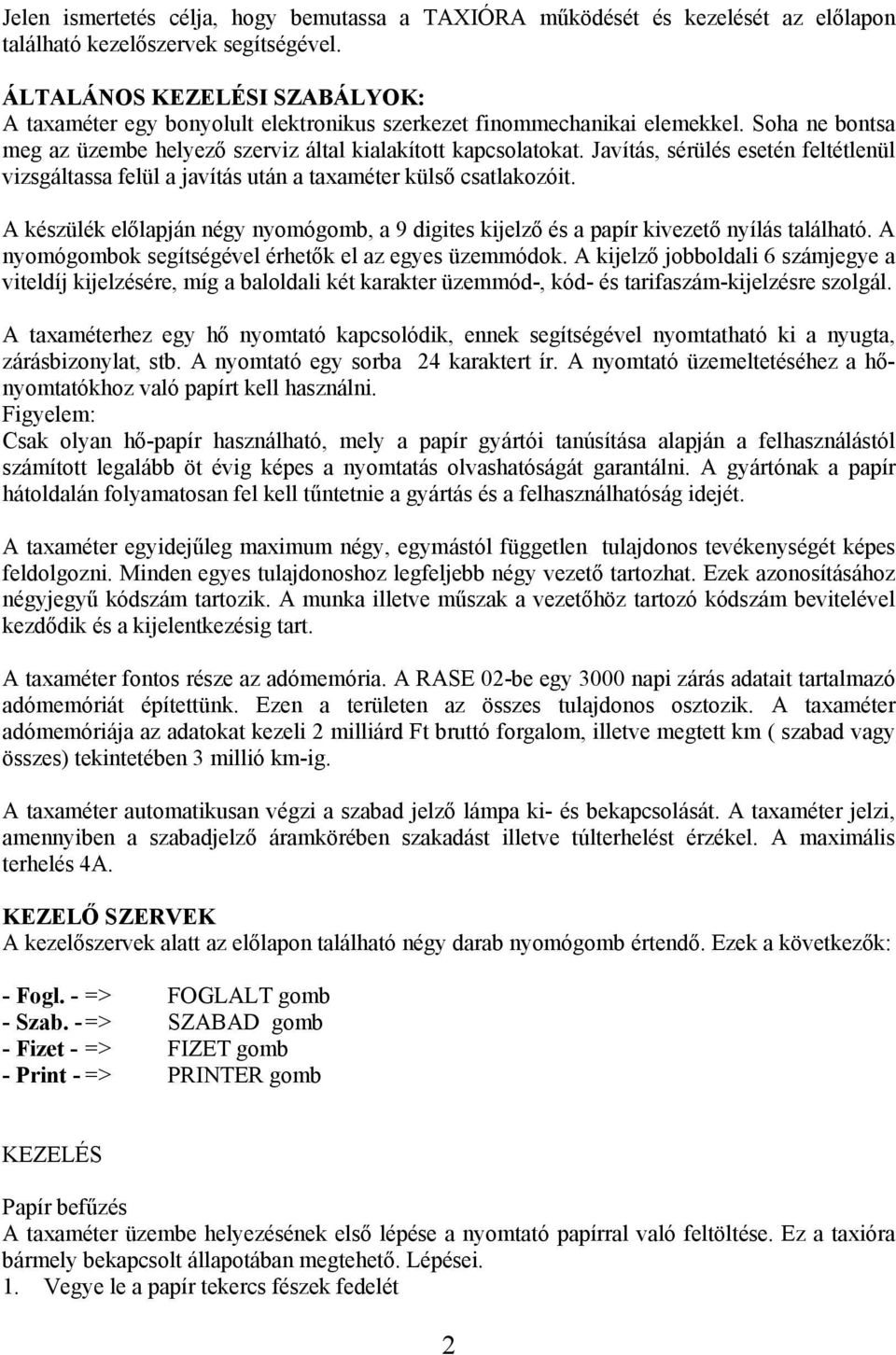

2 Jelen ismertetés célja, hogy bemutassa a TAXIÓRA működését és kezelését az előlapon található kezelőszervek segítségével. ÁLTALÁNOS KEZELÉSI SZABÁLYOK: A taxaméter egy bonyolult elektronikus szerkezet finommechanikai elemekkel. Soha ne bontsa meg az üzembe helyező szerviz által kialakított kapcsolatokat. Javítás, sérülés esetén feltétlenül vizsgáltassa felül a javítás után a taxaméter külső csatlakozóit. A készülék előlapján négy nyomógomb, a 9 digites kijelző és a papír kivezető nyílás található. A nyomógombok segítségével érhetők el az egyes üzemmódok. A kijelző jobboldali 6 számjegye a viteldíj kijelzésére, míg a baloldali két karakter üzemmód-, kód- és tarifaszám-kijelzésre szolgál. A taxaméterhez egy hő nyomtató kapcsolódik, ennek segítségével nyomtatható ki a nyugta, zárásbizonylat, stb. A nyomtató egy sorba 24 karaktert ír. A nyomtató üzemeltetéséhez a hőnyomtatókhoz való papírt kell használni. Figyelem: Csak olyan hő-papír használható, mely a papír gyártói tanúsítása alapján a felhasználástól számított legalább öt évig képes a nyomtatás olvashatóságát garantálni. A gyártónak a papír hátoldalán folyamatosan fel kell tűntetnie a gyártás és a felhasználhatóság idejét. A taxaméter egyidejűleg maximum négy, egymástól független tulajdonos tevékenységét képes feldolgozni. Minden egyes tulajdonoshoz legfeljebb négy vezető tartozhat. Ezek azonosításához négyjegyű kódszám tartozik. A munka illetve műszak a vezetőhöz tartozó kódszám bevitelével kezdődik és a kijelentkezésig tart. A taxaméter fontos része az adómemória. A RASE 02-be egy 3000 napi zárás adatait tartalmazó adómemóriát építettünk. Ezen a területen az összes tulajdonos osztozik. A taxaméter adómemóriája az adatokat kezeli 2 milliárd Ft bruttó forgalom, illetve megtett km ( szabad vagy összes) tekintetében 3 millió km-ig. A taxaméter automatikusan végzi a szabad jelző lámpa ki- és bekapcsolását. A taxaméter jelzi, amennyiben a szabadjelző áramkörében szakadást illetve túlterhelést érzékel. A maximális terhelés 4A. KEZELŐ SZERVEK A kezelőszervek alatt az előlapon található négy darab nyomógomb értendő. Ezek a következők: - Fogl. - => FOGLALT gomb - Szab. - => SZABAD gomb - Fizet - => FIZET gomb - Print - => PRINTER gomb KEZELÉS Papír befűzés A taxaméter üzembe helyezésének első lépése a nyomtató papírral való feltöltése. Ez a taxióra bármely bekapcsolt állapotában megtehető. Lépései. 1. Vegye le a papír tekercs fészek fedelét 2

3 2. Csévéljen le kb cm papírt és vágja egyenesre a szélét 3. Kapcsolja be a taxiórát 4. A következő hibajelzés fog világítani NO PAPIR 5. Helyezze be a papírt a nyomtató papír befűző nyílásába. Amint a nyomtató érzékeli a papírt a befűzés automatikusan megtörténik. Ha a befűzés ferdére sikerült erőteljes, de finom mozdulattal húzza ki a papírt a nyomtatóból és ismételje meg a műveletet. 6. A "Fizet" gomb megnyomásával egy-egy sort léptethet. A "Szab." gombbal kinyomtathatja a fejlécet 7. A "Fogl." gomb megnyomásával befejezheti a papír befűzését BEJELENTKEZÉS A kikapcsolt állapotban lévő taxamétert a "Print" gombbal lehet bekapcsolni. Bekapcsoláskor a kijelzőn a 'KOD?' felirat jelenik meg 1 másodperc ideig, majd négy 0 és egy tizedespont a jobb szélső számjegy előtt. A tizedespont a mindenkori állítandó számjegy jelzésére szolgál és a "Fizet" gombbal. A számjegyek a "Fogl." gombbal növelhetőek, a "Szab." gombbal csökkenthetőek és körbejárnak. Ha az adott számjegy kilences és Ön továbbra is növeli, akkor először nulla lesz, majd a folyamat ismétlődik. Ön a készülék vásárlásakor szabadon eldöntheti, hogy mi legyen az Ön személyi kódja, és azt is, hogy hány számjegyűt szeretne, ez max. 4 lehet. 0-s kódot technikai okokból nem választhat. Abban az esetben, ha a kód az idők folyamán esetleg illetéktelenek tudomására jutott, mód van annak átprogramozására szervizünkben. A beállított kódot a "PRINT" gombbal fogadhatja el. Korrekt kód esetén a SZABAD felirat jelenik meg. Inkorrekt kódnál vagy tévesztés esetén nincs semmi baj, újból megjelenik 'KOD?' felirat és jöhet az újabb kódbeadás. Négy számjegyű kódot alapul véve a beletalálás esélye 1:1,000-hez, úgyhogy illetéktelen eltulajdonítás esetén napi 8 órás munkaidőt véve és minden újabb kódra kb. 20 mp-et számolva, 7 napot jelent... Két független vállalkozó esetén mindenképpen tanácsos két külön kód használata. Természetesen a készülék úgy is programozható, hogy csak egyetlen kódot ismerjen. KOD?

4 Attól függően, hogy a kód értéke helyes volt SZABAD Illetve ha nem volt helyes: KOD? A fenti folyamat addig ismétlődik, amíg egy lehetséges helyes kódot be nem billentyűz. Megjegyzés: Ha a bejelentkezés során a taxaméter nem érzékel kb. 1 percig vezetői gomblenyomást, kikapcsol. Ha a taxaméter érzékeli, hogy az utolsó teljesített nyugta időpontja óta eltelt 24 óra, akkor hozzáfog az automatikus záráshoz. Ezt a következő felírat jelzi: ZARNI FOG Ilyenkor célszerű ellenőrizni a papír mennyiségét - ha kevés lenne - fűzhet be új tekercset majd a "Print" gomb lenyomásával a taxaméter végrehajtja a zárást. A zárás végrehajtása után a kijelzőn a SZABAD felirat jelenik meg és kigyullad a tetőlámpa. Megjegyzés: A kinyomtatott NAPI FORGALMI JELENTÉS sorszáma a következő formátumban kerül a papírra: T#NNNN ahol T: A taxaméterbe aktuálisan bejelentkezett vállalkozó sorszáma NNNN: a végrehajtott zárás sorszáma 4 helyiértéken FUVAROK KEZELÉSE Megnyomva a "FOGL." gombot a TAXIÓRA FOGLALT állapotba kerül, a tetőlámpa elalszik. A vezetőnek 1 másodperce van, hogy kiválassza milyen alapdíjjal (mely tarifával) kezdődjék a fuvar elszámolása. Ezután megkezdődik a mérés, amit a tarifaszám mögött felvillanó pont jelez. Mind fuvar elején, mind fuvar közben bármikor lehetőség van tarifaváltásra, erre ilyenkor a "FOGL." (fel) és a "Szab." (le) gombok szolgálnak. A taxaméter egy fuvar költségét tekintve a kijelzés korlátai miatt maximum 1 millió Ft-ig engedélyezi. Ezen összeg túllépésekor automatikusan a nyugtát lezárja. 900 ezer Ft viteldíj felett a kijelző első helyiértékén villog egy F betű, mely figyelmeztet arra, hogy közel járunk a maximális összeghez. A "FIZET" gomb megnyomásakor a készülék a mérést felfüggeszti, a kijelzőn a FI= felirat és a fizetendő összeg látszik. Ekkor két lehetőség van a folytatásra. Az első lehetőség a fuvar folytatása, ehhez a "FOGL." gombot kell megnyomni és a már megkezdett fuvar - pl. az utas meggondolta magát és mégis tovább akar menni - folytatódik. Ugyanez elérhető úgy is, hogy a járművel elindulunk. A második lehetőség a fuvar befejezése és a nyugta kinyomtatása, ehhez a "Szab." gombot kell megnyomni. A készülék kinyomtatja a nyugtát, majd a nyomtatás végeztével a kijelzőn a SZABAD felirat jelenik meg, a tetőlámpa kigyullad és a TAXIÓRA SZABAD állapotba kerül. 4

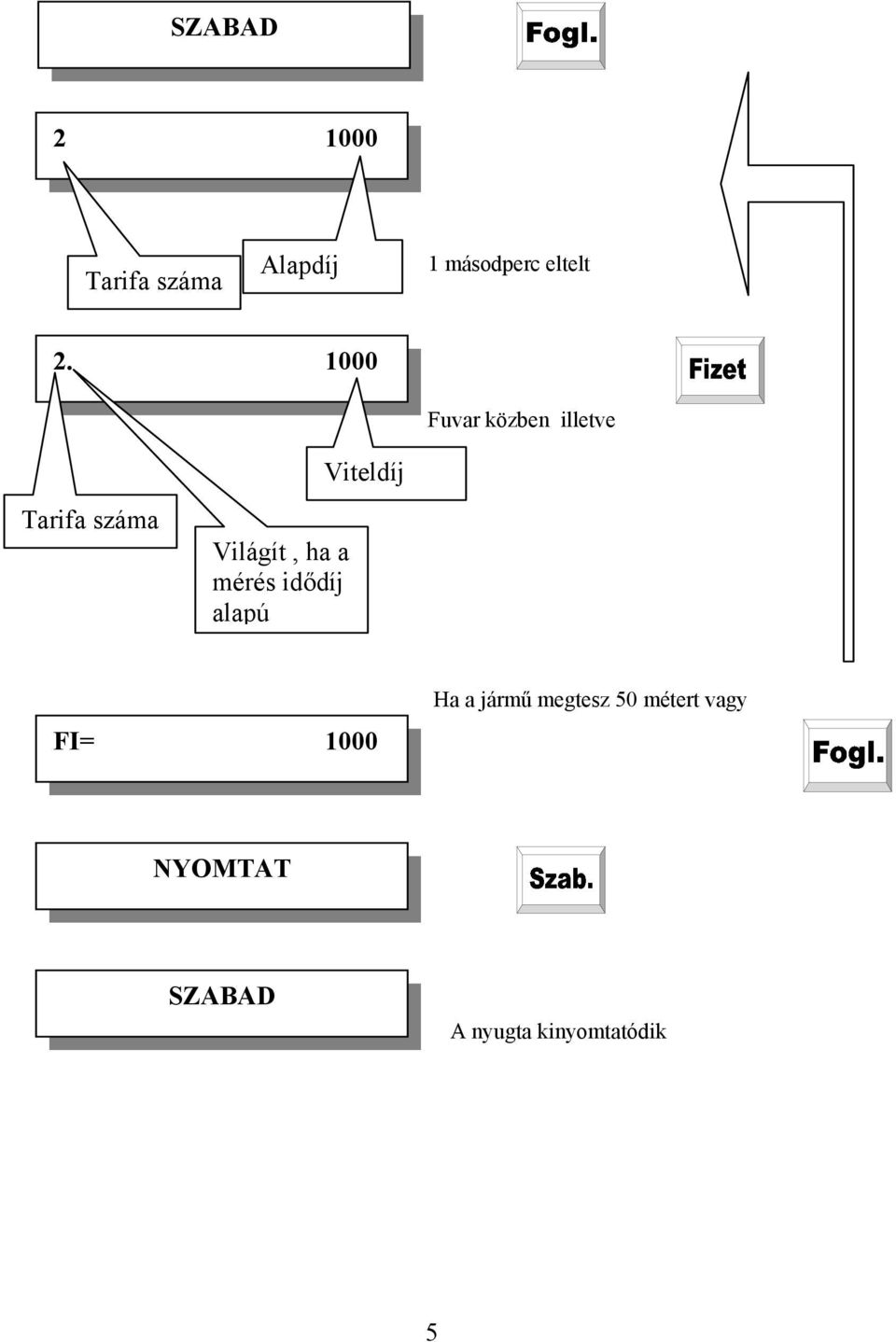

5 SZABAD Tarifa száma Alapdíj 1 másodperc eltelt Fuvar közben illetve Tarifa száma Világít, ha a mérés idődíj alapú Viteldíj FI= 1000 Ha a jármű megtesz 50 métert vagy NYOMTAT SZABAD A nyugta kinyomtatódik 5

6 Fuvar közben a tarifa váltás menete: A diagram azon állapotot feltételezi, hogy Ön a SZABAD állapotból a taxamétert foglalt állapotba helyezte előzőleg. Tarifaszám növelés: Tarifaszám csökkentés Megjegyzés: A fenti kijelző képek nyolc beállított tarifával és idődíj mérés közben lévő taxiórát ábrázolnak. KIJELENTKEZÉS Ha a "Print" gombot kb. 7 sec. ideig folyamatosan nyomva tartja amikor a taxaméteren a SZABAD felírat világít, a készülék kikapcsolódik, a kijelző elsötétedik. Ezen állapotban az áramfelvétel elenyésző, tehát a gépkocsi akkumulátorát még hónapok múlva sem meríti le. A bejelentkezéshez ismét a "Print" gombot kell megnyomnia miután a taxaméter belekezd a vezető bejelentkeztetéséhez. Lásd. SZABAD Kb. 7 másodpercig folyamatosan nyomva tartva KIKAPCSOL A gomb elengedése A készülék kijelzője sötét, kikapcsolt állapotban van. 6

7 PONTOS IDŐ KIJELZÉS Ha a SZABAD felírat világít a kijelzőn akkor a "Szab." gomb megnyomásával a pontos időt kijeleztetheti. Amennyiben meg akarja a kijelzést szakítani nyomja meg a "FIZET" gombot. SZABAD SZABAD SOREMELÉS A NYOMTATÓN Bár a papír befűzése teljesen automatikus, esetlegesen szükség van a papír soronkénti léptetésére. Ez elérhető SZABAD állapotban a "Print" gomb rövid lenyomásaival. A gombnyomások rövidek, szaggatottak legyenek, mert a folyamatos lenyomás a taxióra kikapcsolását eredményezi. Lásd. SEGÉD FUNKCIÓK A SZABAD állapotból léphetünk be szükség szerint a MONITOR-ba a "FIZET" gomb megnyomásával. Ekkor kijelzőn a MONITOR felírat világít és a szabad jelző lámpa kialszik. A monitor egyes üzemmódjait a "FOGL." illetve "Szab." gombokkal választhatja ki és a "FIZET" gomb lenyomásával hajtatja végre. A az adott művelet elvégzésekor a taxaméter a MONITOR funkcióba tér vissza. A MONITOR üzemmód elhagyásához a "FIZET" gombot kell lenyomni amikor a kijelzőn a MONITOR felírat látszik. FUNKCIÓTÁBLÁZAT A MONITORHOZ 1. Információs lista nyomtatása 2. Időszaki jelentés nyomtatása 3. Teljes adómemória nyomtatása sorszám szerint 4. Teljes adómemória nyomtatása dátum szerint 5. Részleges adómemória jelentés sorszám szerint 6. Részleges adómemória jelentés dátum szerint 7. Kijelző fényerő beállítása 8. Fejléc nyomtatása KIJELZŐ FÉNYEREJÉNEK BEÁLLÍTÁSA A taxaméter kijelzőjének fényét széles határok között lehet változtatni, így lehetőség van arra, hogy Önnek tetszően beállítsa akár a nappali, akár az éjszakai fényviszonyoknak megfelelően. Ennek menete: 7

8 1. Lépjen be MONITOR üzemmódba 2. A "Szab." gombbal válassza ki a fényerő beállító menüpontot - FENYERO felirat a kijelzőn 3. A "FIZET" gombbal léphet a menübe. Ekkor a VIL=szám látható a kijelzőn, ez az aktuális beállítás 4. A "FOGL." (növelés) és a "Szab." (csökkentés) gombokkal változtatható a fényerő, a beállítások azonnal láthatóak 5. A "FIZET" gombbal fejezheti be a beállítást, ekkor visszatér MONITOR üzemmódba Megjegyzés: A fényerő értékek 1 és 31 között változtathatóak. Mivel az emberi szem érzékelése nem lineáris azt fogja tapasztalni, hogy 31-ről csökkentve a szemmel jól látható csökkenés csak a 10-es érték alatt látható. INFORMÁCIÓS LISTA NYOMTATÁSA üzemmód Egyes esetekben szükséges lehet a tarifaadatok és a gépjármű állandó, valamint a vállalkozók számának és adatainak kinyomtatására, erre szolgál ez a funkció. MONITOR A "Fizet" gombot legalább 1 másodperc ideig folyamatosan kell nyomva tartani. A "Szab." illetve "FOGL."GLALT gombokkal állítsa be, amíg a kijelzőn az alábbi feliratot látja. INFOLIST A nyomtatás megkezdődik majd annak befejeztével a kijelzőn a MONITOR Feliratot olvashatja. Innen a "Print" gombbal visszatérhet a SZABAD üzemmódhoz illetve egyéb monitor funkció végrehajtását kezdeményezheti. IDŐSZAKOS FORGALMI JELENTÉS üzemmód Ha műszak közben kíváncsi az aznapi fuvarok és bevételek alakulására akkor használja ezen funkciót. A végrehajtás módja: 1. Lépjen be MONITOR üzemmódba 2. A "Szab." illetve "FOGL." gombbal léptesse a menüpontokat, míg az ID JEL feliratot olvashatja a kijelzőn 3. A "Print" gomb lenyomásával megkapja a jelentés papírszalagját Megjegyzés: Az időszaki jelentés adóügyi bizonylat így ha kinyomtatása papírhiány, tápfeszültség kimaradás vagy egyéb okok miatt megszakad, akkor a hiba elhárultával a nyomtatás automatikusan megismétlődik. Vonatkozik ez a nyugta, a napi zárás, a teljes adómemória kiolvasás nyomtatásaira is. 8

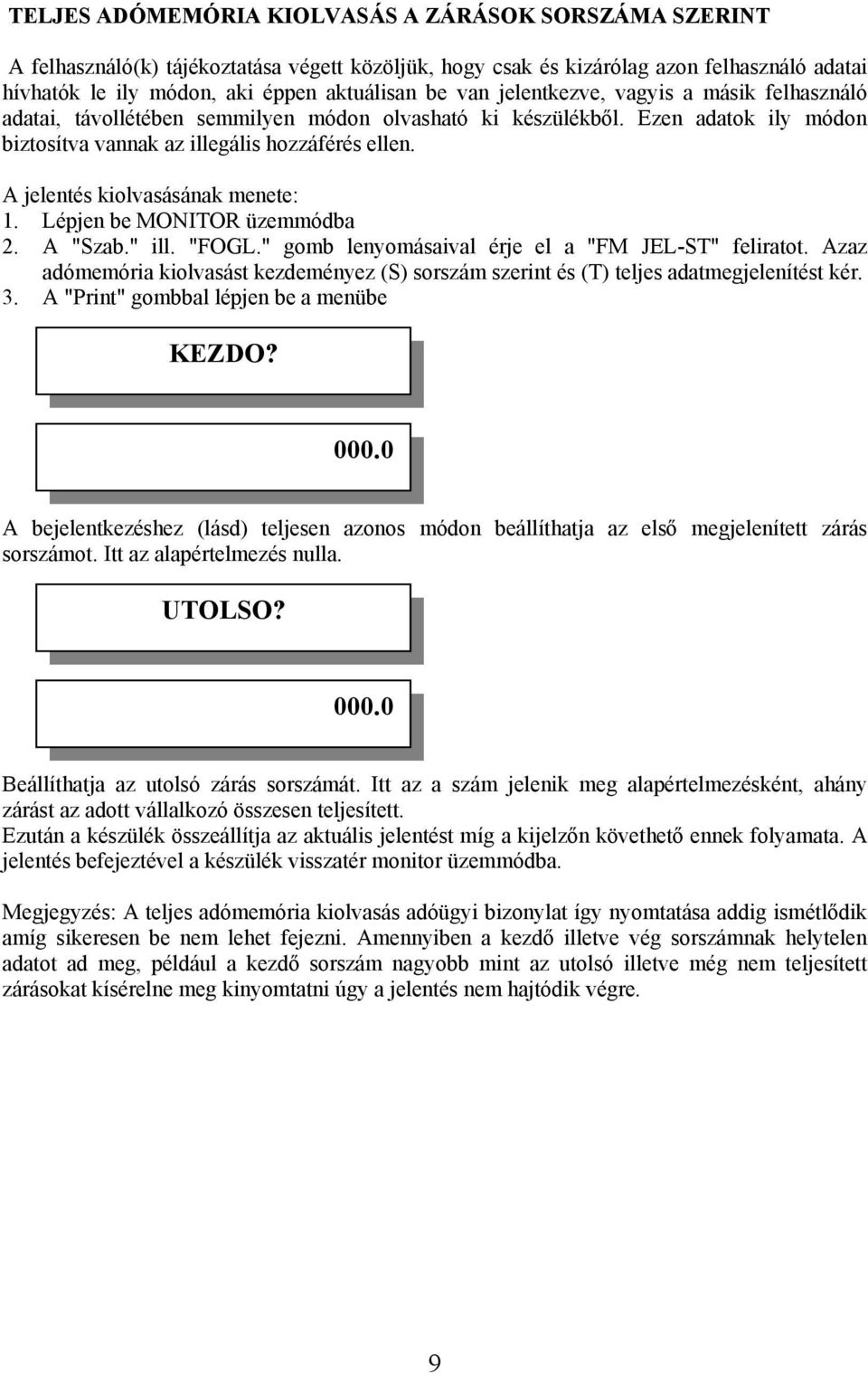

9 TELJES ADÓMEMÓRIA KIOLVASÁS A ZÁRÁSOK SORSZÁMA SZERINT A felhasználó(k) tájékoztatása végett közöljük, hogy csak és kizárólag azon felhasználó adatai hívhatók le ily módon, aki éppen aktuálisan be van jelentkezve, vagyis a másik felhasználó adatai, távollétében semmilyen módon olvasható ki készülékből. Ezen adatok ily módon biztosítva vannak az illegális hozzáférés ellen. A jelentés kiolvasásának menete: 1. Lépjen be MONITOR üzemmódba 2. A "Szab." ill. "FOGL." gomb lenyomásaival érje el a "FM JEL-ST" feliratot. Azaz adómemória kiolvasást kezdeményez (S) sorszám szerint és (T) teljes adatmegjelenítést kér. 3. A "Print" gombbal lépjen be a menübe KEZDO? A bejelentkezéshez (lásd) teljesen azonos módon beállíthatja az első megjelenített zárás sorszámot. Itt az alapértelmezés nulla. UTOLSO? Beállíthatja az utolsó zárás sorszámát. Itt az a szám jelenik meg alapértelmezésként, ahány zárást az adott vállalkozó összesen teljesített. Ezután a készülék összeállítja az aktuális jelentést míg a kijelzőn követhető ennek folyamata. A jelentés befejeztével a készülék visszatér monitor üzemmódba. Megjegyzés: A teljes adómemória kiolvasás adóügyi bizonylat így nyomtatása addig ismétlődik amíg sikeresen be nem lehet fejezni. Amennyiben a kezdő illetve vég sorszámnak helytelen adatot ad meg, például a kezdő sorszám nagyobb mint az utolsó illetve még nem teljesített zárásokat kísérelne meg kinyomtatni úgy a jelentés nem hajtódik végre. 9

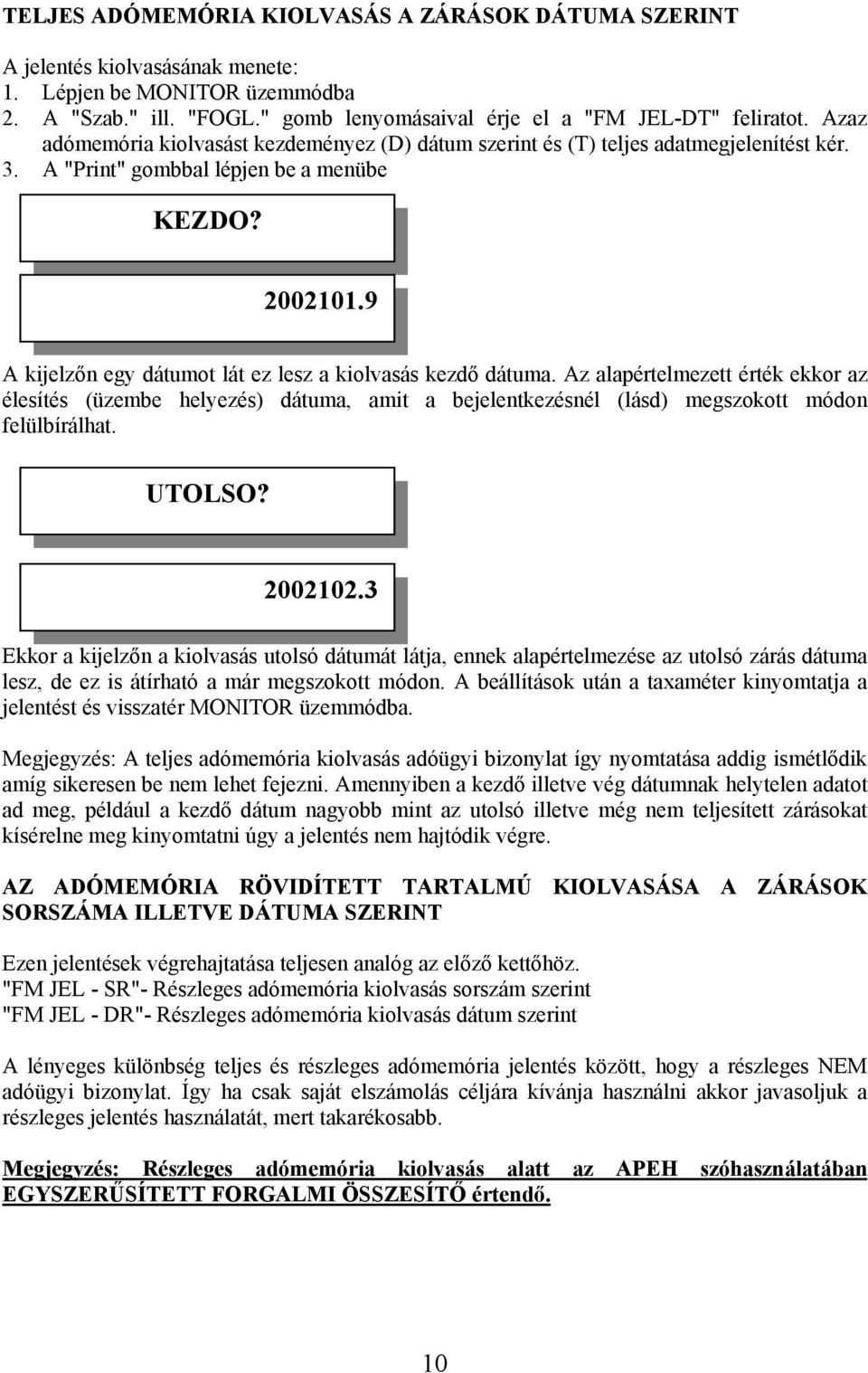

10 TELJES ADÓMEMÓRIA KIOLVASÁS A ZÁRÁSOK DÁTUMA SZERINT A jelentés kiolvasásának menete: 1. Lépjen be MONITOR üzemmódba 2. A "Szab." ill. "FOGL." gomb lenyomásaival érje el a "FM JEL-DT" feliratot. Azaz adómemória kiolvasást kezdeményez (D) dátum szerint és (T) teljes adatmegjelenítést kér. 3. A "Print" gombbal lépjen be a menübe KEZDO? A kijelzőn egy dátumot lát ez lesz a kiolvasás kezdő dátuma. Az alapértelmezett érték ekkor az élesítés (üzembe helyezés) dátuma, amit a bejelentkezésnél (lásd) megszokott módon felülbírálhat. UTOLSO? Ekkor a kijelzőn a kiolvasás utolsó dátumát látja, ennek alapértelmezése az utolsó zárás dátuma lesz, de ez is átírható a már megszokott módon. A beállítások után a taxaméter kinyomtatja a jelentést és visszatér MONITOR üzemmódba. Megjegyzés: A teljes adómemória kiolvasás adóügyi bizonylat így nyomtatása addig ismétlődik amíg sikeresen be nem lehet fejezni. Amennyiben a kezdő illetve vég dátumnak helytelen adatot ad meg, például a kezdő dátum nagyobb mint az utolsó illetve még nem teljesített zárásokat kísérelne meg kinyomtatni úgy a jelentés nem hajtódik végre. AZ ADÓMEMÓRIA RÖVIDÍTETT TARTALMÚ KIOLVASÁSA A ZÁRÁSOK SORSZÁMA ILLETVE DÁTUMA SZERINT Ezen jelentések végrehajtatása teljesen analóg az előző kettőhöz. "FM JEL - SR"- Részleges adómemória kiolvasás sorszám szerint "FM JEL - DR"- Részleges adómemória kiolvasás dátum szerint A lényeges különbség teljes és részleges adómemória jelentés között, hogy a részleges NEM adóügyi bizonylat. Így ha csak saját elszámolás céljára kívánja használni akkor javasoljuk a részleges jelentés használatát, mert takarékosabb. Megjegyzés: Részleges adómemória kiolvasás alatt az APEH szóhasználatában EGYSZERŰSÍTETT FORGALMI ÖSSZESÍTŐ értendő. 10

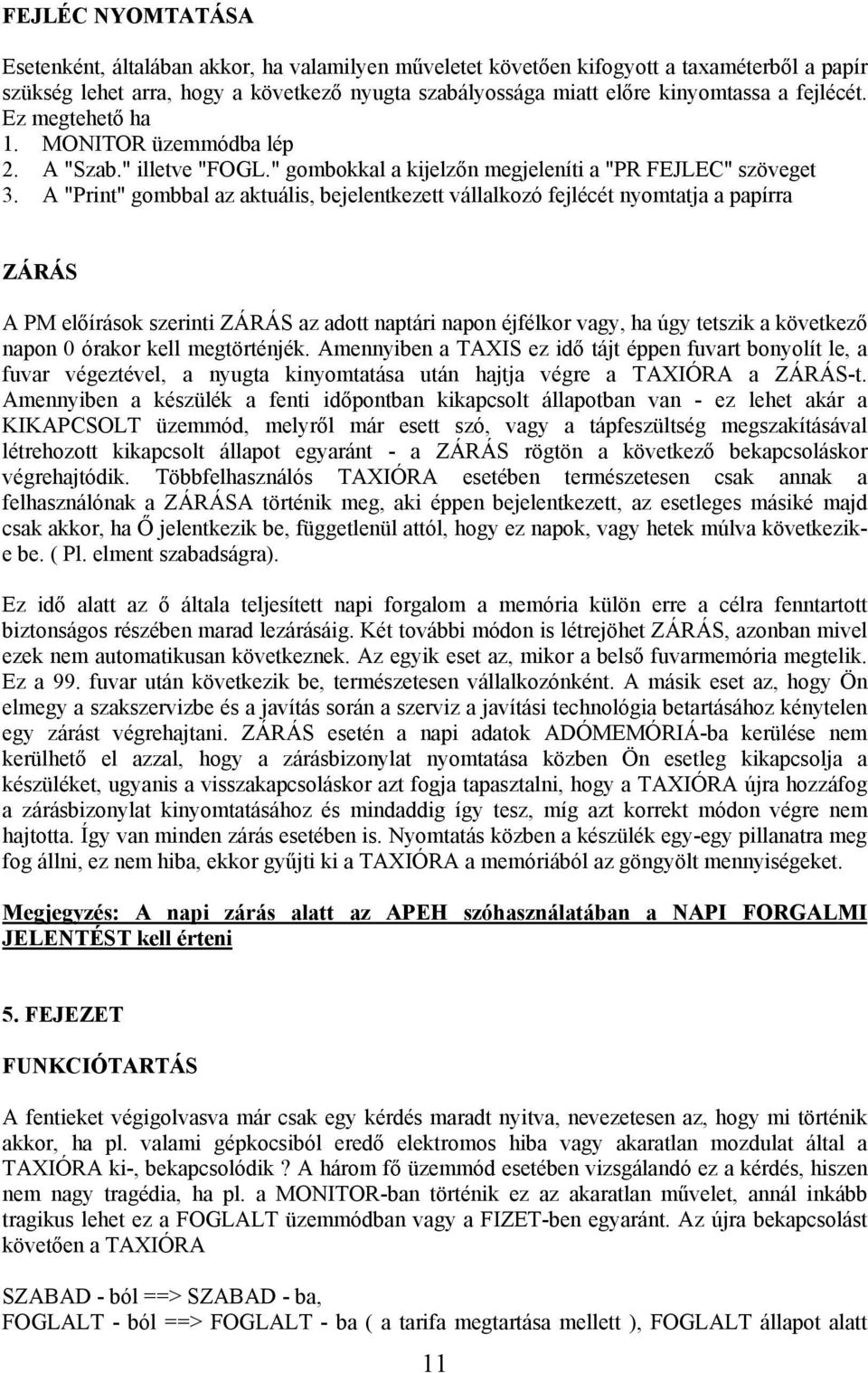

11 FEJLÉC NYOMTATÁSA Esetenként, általában akkor, ha valamilyen műveletet követően kifogyott a taxaméterből a papír szükség lehet arra, hogy a következő nyugta szabályossága miatt előre kinyomtassa a fejlécét. Ez megtehető ha 1. MONITOR üzemmódba lép 2. A "Szab." illetve "FOGL." gombokkal a kijelzőn megjeleníti a "PR FEJLEC" szöveget 3. A "Print" gombbal az aktuális, bejelentkezett vállalkozó fejlécét nyomtatja a papírra ZÁRÁS A PM előírások szerinti ZÁRÁS az adott naptári napon éjfélkor vagy, ha úgy tetszik a következő napon 0 órakor kell megtörténjék. Amennyiben a TAXIS ez idő tájt éppen fuvart bonyolít le, a fuvar végeztével, a nyugta kinyomtatása után hajtja végre a TAXIÓRA a ZÁRÁS-t. Amennyiben a készülék a fenti időpontban kikapcsolt állapotban van - ez lehet akár a KIKAPCSOLT üzemmód, melyről már esett szó, vagy a tápfeszültség megszakításával létrehozott kikapcsolt állapot egyaránt - a ZÁRÁS rögtön a következő bekapcsoláskor végrehajtódik. Többfelhasználós TAXIÓRA esetében természetesen csak annak a felhasználónak a ZÁRÁSA történik meg, aki éppen bejelentkezett, az esetleges másiké majd csak akkor, ha Ő jelentkezik be, függetlenül attól, hogy ez napok, vagy hetek múlva következike be. ( Pl. elment szabadságra). Ez idő alatt az ő általa teljesített napi forgalom a memória külön erre a célra fenntartott biztonságos részében marad lezárásáig. Két további módon is létrejöhet ZÁRÁS, azonban mivel ezek nem automatikusan következnek. Az egyik eset az, mikor a belső fuvarmemória megtelik. Ez a 99. fuvar után következik be, természetesen vállalkozónként. A másik eset az, hogy Ön elmegy a szakszervizbe és a javítás során a szerviz a javítási technológia betartásához kénytelen egy zárást végrehajtani. ZÁRÁS esetén a napi adatok ADÓMEMÓRIÁ-ba kerülése nem kerülhető el azzal, hogy a zárásbizonylat nyomtatása közben Ön esetleg kikapcsolja a készüléket, ugyanis a visszakapcsoláskor azt fogja tapasztalni, hogy a TAXIÓRA újra hozzáfog a zárásbizonylat kinyomtatásához és mindaddig így tesz, míg azt korrekt módon végre nem hajtotta. Így van minden zárás esetében is. Nyomtatás közben a készülék egy-egy pillanatra meg fog állni, ez nem hiba, ekkor gyűjti ki a TAXIÓRA a memóriából az göngyölt mennyiségeket. Megjegyzés: A napi zárás alatt az APEH szóhasználatában a NAPI FORGALMI JELENTÉST kell érteni 5. FEJEZET FUNKCIÓTARTÁS A fentieket végigolvasva már csak egy kérdés maradt nyitva, nevezetesen az, hogy mi történik akkor, ha pl. valami gépkocsiból eredő elektromos hiba vagy akaratlan mozdulat által a TAXIÓRA ki-, bekapcsolódik? A három fő üzemmód esetében vizsgálandó ez a kérdés, hiszen nem nagy tragédia, ha pl. a MONITOR-ban történik ez az akaratlan művelet, annál inkább tragikus lehet ez a FOGLALT üzemmódban vagy a FIZET-ben egyaránt. Az újra bekapcsolást követően a TAXIÓRA SZABAD - ból ==> SZABAD - ba, FOGLALT - ból ==> FOGLALT - ba ( a tarifa megtartása mellett ), FOGLALT állapot alatt 11

12 értjük a SZABAD állapotból a "FOGL." gombbal történő kilépéstől a nyugta kinyomtatásáig tartó periódust. PAPÍRCSERE A papírtekercs végét egy hosszanti piros csík jelzi a papír- tekercs utolsó egy méterén. Amint ez a piros csík láthatóvá válik, már csak 3-4 fuvart szabad lebonyolítani. A papír cseréjéhez vegye le a taxióra alján található fedelet, amely a hátoldalhoz van rögzítve egy nagyfejű csavarral. A papírtartót óvatosan húzza ki a fészkéből. A kereszttengely kicsavarása után egy új papírtekercset helyezzen be.(58 mm széles és 50 mm átmérőjű). A papír befűzését az üzembe helyezésnél tárgyalt módon végezze el. Ezután a papír már kivezethető az előlapi nyíláson. Tegyük vissza a fedelet és rögzítse a csavarral. Bánjon nagyon óvatosan a printerrel, mivel meglehetősen drága eszköz. 12

13 HIBAJELENSÉGEK, HIBAÜZENETEK, TENNIVALÓK No Hiba üzenet Ok Elhárítás Nyomtatóval kapcsolatos hibaüzenetek kijelzőn 1. NO PAPIR Elfogyott a papír Lásd Papír csere 2. PR MELEG A taxióra túlmelegedett Kikapcsolni és várni a lehűlésre. Amennyiben azonnal bekapcsolás után jelentkezik, valószínűleg a napon állt a jármű és belső tere olyan hőmérsékletű, amelyet a nyomtató nem visel el. 3. PR HIDEG A taxióra túl hideg Megvárni míg a taxaméter felmelegszik az üzemi hőmérsékletre. 4. PR 8 Nyomtató kommunikációja hibás Szervizben a nyomtató felülvizsgálatát kérni Adómemóriával kapcsolatos hibaüzenetek 4. FMER=XX Az adómemória meghibásodott Szervizhez fordulni 5. FM AZON Az adómemória azonosítója sérült Szervizhez fordulni 6. FM CRC Az adómemória tartalma sérült Szervizhez fordulni 7. FM Az adómemória és a program Szervizhez fordulni CHKSUM ellenőrző összege nem egyezik 8. FM TELE Az adómemória megtelt Szervizhez fordulni, a konkrét ok a papírra nyomtatódott, kérjük ezt a szalagot a taxaméterben hagyni és a szerviz figyelmét felhívni rá. Egyszerűsíti és gyorsítja a hibakeresést. Üzemeltetési hibaüzenetek 9. ELEM KI A taxaméter biztonsági eleme Szervizhez fordulni kimerülőben van. 10. ILL JAVIT A taxaméterbe illegális Szervizhez fordulni beavatkozás történt 11. KORLATOZ A taxaméter működése Szervizhez fordulni felfüggesztve valamely külső, általában financiális ok miatt 12. SZ ST A szabadjelző áramkörében A hibás izzót kicserélni, a zárlatot 13. BLOKK RAM, BLOKK TI, F SERULT, T SERULT, ALLAPOT szakadás illetve zárlat van A taxaméter külső csatlakozóin olyan beavatkozás történt ami megsértette a belső adatintegritást (pl. hegesztés a karosszérián csatlakoztatott taxaméterrel) megszűntetni. Szervizhez fordulni, a pontos hibaüzenetet a munkafelvételkor felírni a kérdőívre. Súlyos belső hibák (szerviz) 14. ORA INST A taxaméter alapadatai Szervizhez fordulni megsérültek 15. E:I2C XXX A belső buszon leállt a kommunikáció Szervizhez fordulni 13

14 FONTOSABB MŰSZAKI ADATOK A tápfesz. bemenetre adható max. fesz.: 16 V Névleges üzemi tápfeszültség: 13.2 V Működési tápfesz. tartomány: V Nyomtatáshoz szükséges minimális fesz.: 11 V Maximális áramfelvétel nyomtatáskor: max. 8 A Áramfelvétel bekapcsolt tetőlámpával max: 500 ma Áramfelvétel KIKAPCSOLT állapotban: 8 ma Áram felvétel biztonsági elemből max 60μA Belső elem típusa: Energizer CR2450 Minimális áthidalási idő (számított) 11 hónap Biztosító értéke ( T típus ): 4 A Gépkocsi konstans max. értéke: A taxióra méretei: szélesség 165 mm magasság 59 mm mélység 120 mm FONTOSABB ADÓÜGYI PARAMÉTEREK Kezelhető vállalkozók száma: 4 Vállalkozónként sofőrök száma: 4 Beállítható tarifák száma: 8 (vállalkozónként, alap-, út-, idődíj, lépés) Zárások száma (közös minden vállalkozóra) 3000 OTPROM Felhasználható papír termopapír 57/50/13 Naponta kezelhető fuvarok száma ( vállalkozónként)
