1 A PAKSI ATOMERŐMŰ KÖRNYEZETÉNEK ÜZEMI SUGÁRVÉDELMI ELLENŐRZÉSE GERMÁN ENDRE Paksi Atomerőmű Zrt. /nyugdíjas/ Magyar Mérnök Kamara, Budapest, Unrestricted

2 Az atomerőmű TARTALOM A radioaktív anyagok kibocsátása a környezetbe, besugárzási útvonalak Kibocsátás- és környezetellenőrző rendszer A környezet és a lakosság sugárterhelése

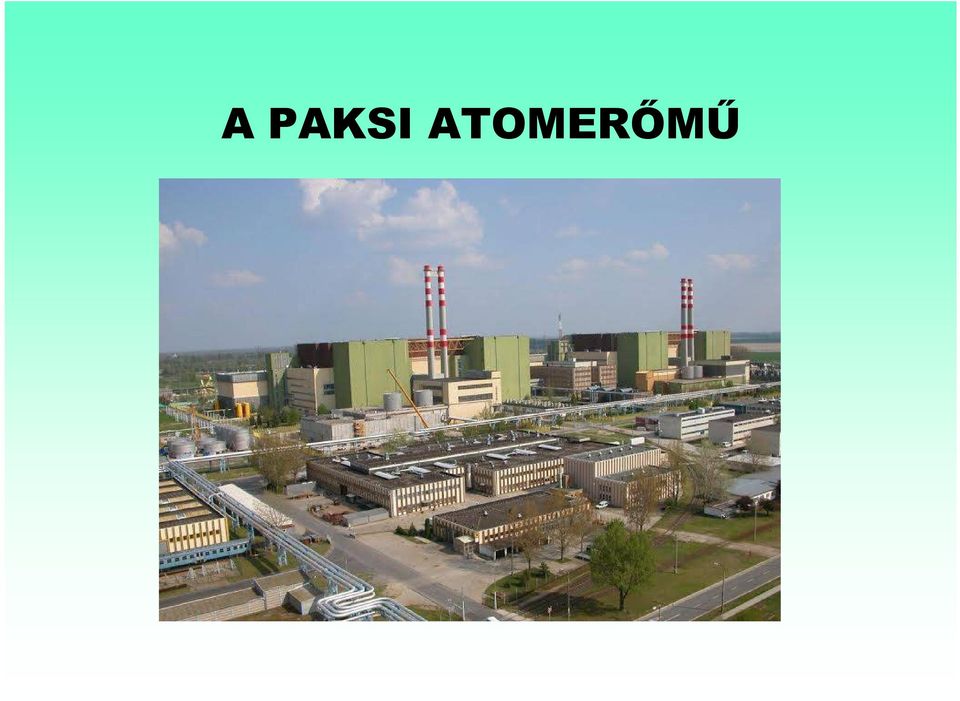

3 A PAKSI ATOMERŐMŰ

4 BESUGÁRZÁSI ÚTVONALAK

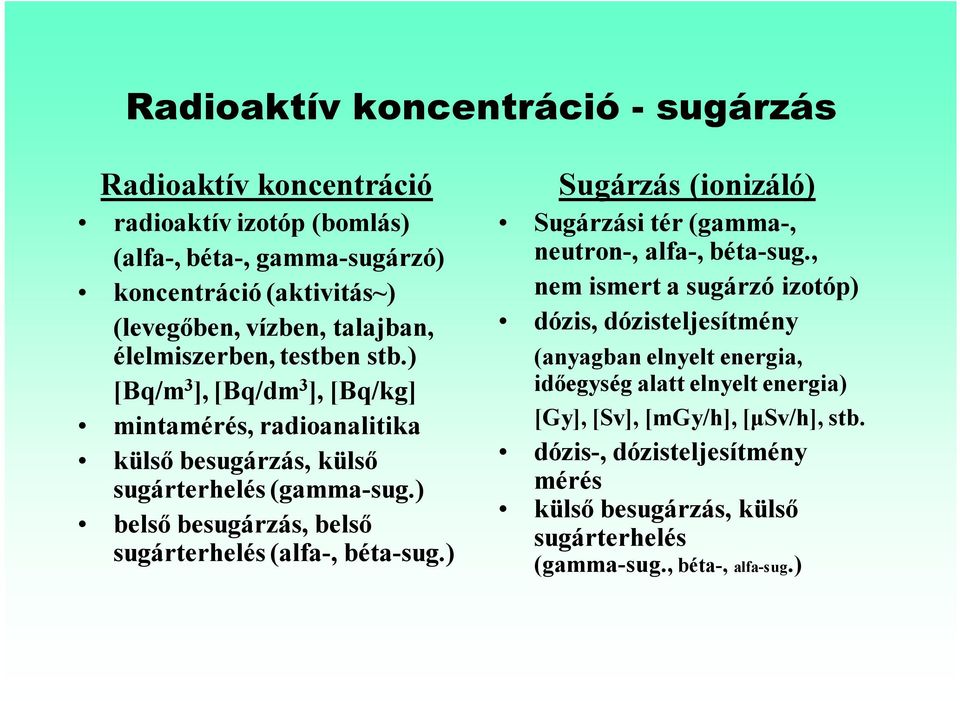

5 Radioaktív koncentráció - sugárzás Radioaktív koncentráció radioaktív izotóp (bomlás) (alfa-, béta-, gamma-sugárzó) koncentráció (aktivitás~) (levegőben, vízben, talajban, élelmiszerben, testben stb.) [Bq/m 3 ], [Bq/dm 3 ], [Bq/kg] mintamérés, radioanalitika külső besugárzás, külső sugárterhelés (gamma-sug.) belső besugárzás, belső sugárterhelés (alfa-, béta-sug.) Sugárzás (ionizáló) Sugárzási tér (gamma-, neutron-, alfa-, béta-sug., nem ismert a sugárzó izotóp) dózis, dózisteljesítmény (anyagban elnyelt energia, időegység alatt elnyelt energia) [Gy], [Sv], [mgy/h], [μsv/h], stb. dózis-, dózisteljesítmény mérés külső besugárzás, külső sugárterhelés (gamma-sug., béta-, alfa-sug.)

6 A kibocsátás- és a környezetellenőrző rendszer sémája A rendszer alapvetően hazai koncepció (KFKI) Szállítók: KFKI AEKI BME NTI, MTA Izotóp Intézete, ATOMKI, GAMMA-Művek stb. Létesítés, üzembe helyezés: Rekonstrukció: meteorológiai t.: kibocsátás-, körny. ell.:

7 A LÉGNEMŰ KIBOCSÁTÁS ELLENŐRZŐ RENDSZERE /PING/

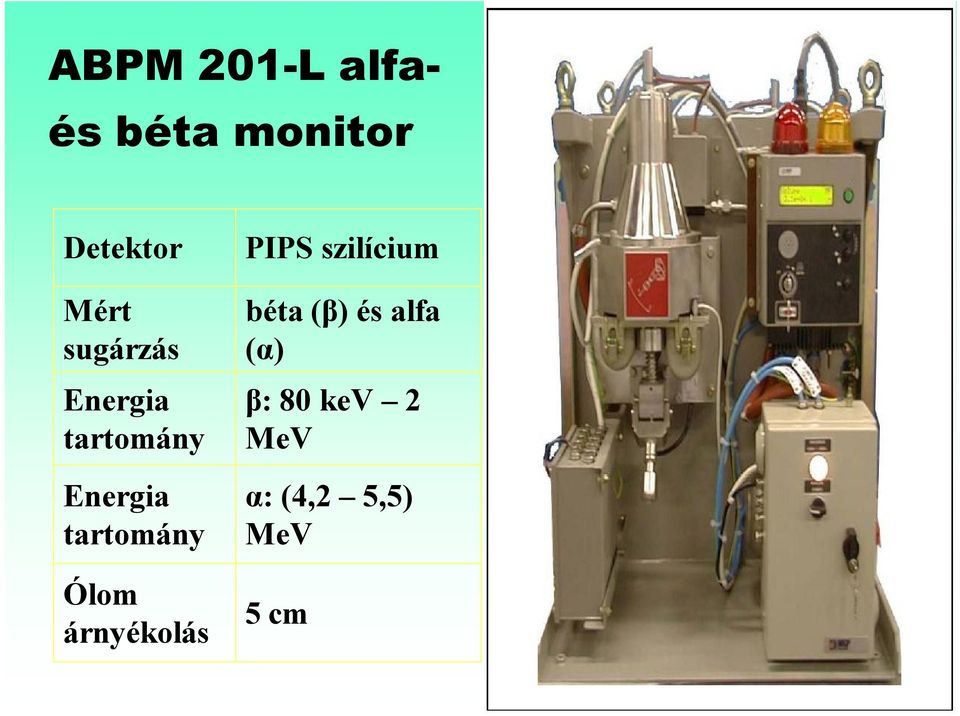

8 ABPM 201-L alfaés béta monitor Detektor Mért sugárzás Energia tartomány Energia tartomány Ólom árnyékolás PIPS szilícium béta (β) és alfa (α) β: 80 kev 2 MeV α: (4,2 5,5) MeV 5 cm

9 IM201-L radiojód monitor Detektor Mért sugárzás Energia tartomány Ablak tartomány Szűrő hatásfok Ólom árnyékolás NaI szcint. det. gamma (γ) g: 80 kev 3 MeV g: ( ) kev elemi: 99,99% szerves: 99,80% 5 cm

10 NGM204-L nemesgáz monitor Detektor PIPS szilícium Mért sugárzás Energia tartomány Minta térfogat Ólom ányékolás béta b: 80 kev 2 MeV 300 cm 3 ~ 10 cm

11 Laboratóriumi aeroszol- és radiójód mintavevő 3 párhuzamos ág ( kis-alina ) - aeroszol és radiojód mintavétel 2-2 párhuzamos ág - trícium mintavevő - radiokarbon mintavevő - nemesgáz mintavevő - 85 Kr mintavevő

12 Radiokarbon (C-14) mintavétel

13 Trícium ( 3 H vagy T) mintavevő

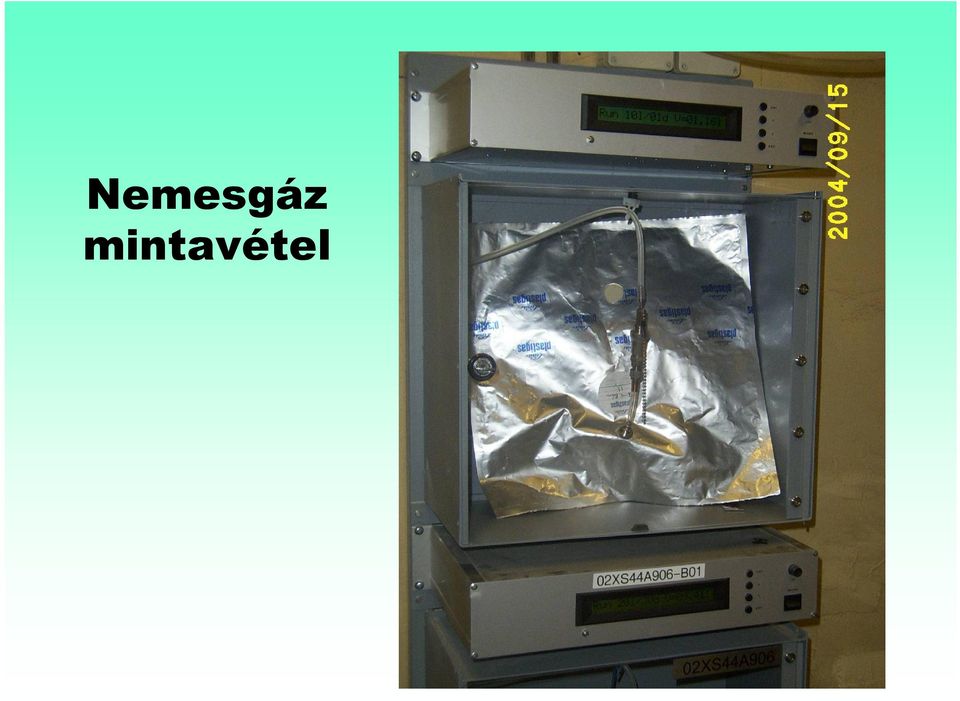

14 Nemesgáz mintavétel

15 Levegőminta a háromcsatornás mintavevőtől NEKISE rendszer 02XS44 Alacsonyhátterű mérőkamra 02XS45B001 Referencia izotópok Rajz: 0000G63BMK db Gammaspektrometriai mérőrendszer HPGe detektorral, kriosztáttal 02XS44S002 Hatósági mintavétel 02XS44S003 02XS98S034 02XS98 02XS44 02XS98S035 Detektorok 02XS45R601 02XS45R602 02XS45S001 Kéménybe 02XS98S035 02XS98 02JX02 Hűtőgép 02XS45W01 Elektronika 02XS45E001 Elektronika 02XS45E002 Hűtőgép 02XS45W02 02XS98B001

16 A folyékony kibocsátások ellenőrzése A kibocsáthatóság feltételeit és rendjét szigorú előírások szabályozzák (PA ZRt. Kibocsátás-ellenőrzési szabályzata, Vízkibocsátási rendje). A hulladékvizekben meglévő radioizotópok minőségi és mennyiségi meghatározását az ellenőrző tartályokból vételezett minták laboratóriumi elemzésével végezzük. Érvényes kibocsátási engedéllyel rendelkező hulladékvizek a megadott kibocsátási útvonalon a környezetbe (Duna) jutnak. A kibocsátási útvonalak mentén telepített vízmérő állomások monitorozást és mintavételezést végeznek (mérőaknák, V-típusú állomások: V1, V2, V3).

17 A melegvíz csatorna a szinttartó bukókkal

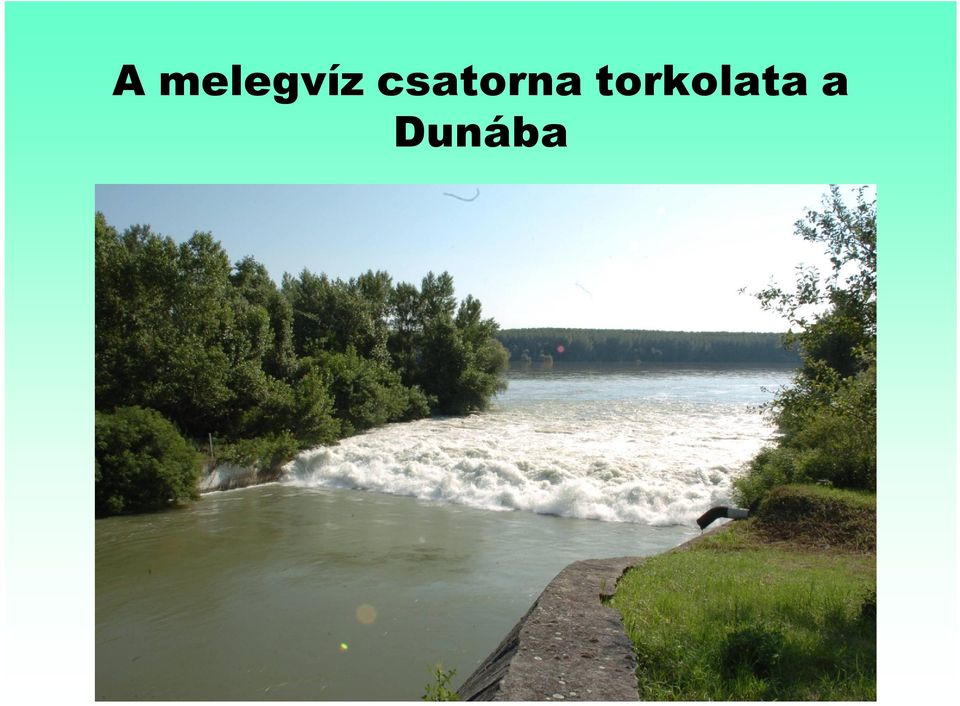

18 A melegvíz csatorna torkolata a Dunába

19 Víz-kibocsátás ellenőrző távmérő állomás (V1,V2, V3)

20 Radioaktív kibocsátások mintavételes laboratóriumi ellenőrzése Vizsgálati irány Mérés gyakorisága Minták száma évente Mérési módszer Kimutatási határ Folyékony kibocsátás [Bq/dm 3 ] Összes-béta napi 1400 összes-béta számlálás 3,0 Izotóp-összetétel heti 156 gamma-spektroszkópia 0,5 Trícium heti 156 folyadék-szcintillációs sz. 10,0 Radiostroncium havi 36 folyadék-szcintillációs sz. 0,01 Radiokarbon negyedéves 24 folyadék-szcintillációs sz. 0,05 Alfa-sugárzók negyedéves, napi 16, 260 alfa-számlálás 0,005 Alfa-sugárzók negyedéves 16 alfa-spektroszkópia 1x10-4 Röntgen-sugárzók negyedéves 16 röntgen-spektroszkópia 0,5 Légnemű kibocsátás [Bq/m 3 ] Aeroszol napi 1460 összes-béta számlálás 1x10-3 Aeroszol heti 220 összes-béta számlálás 1x10-4 Aeroszol napi 730 gamma-spektroszkópia 0,01 Aeroszol heti 220 gamma-spektroszkópia 0,001 Radiojód napi 730 gamma-spektroszkópia 0,01 Radiojód heti 220 gamma-spektroszkópia 0,001 Radiostroncium negyedéves 8 folyadék-szcintillációs sz. 1x10-5 Nemesgáz napi 626 gamma-spektroszkópia 5x10 2 Trícium (HTO/HT) kétheti 110 folyadék-szcintillációs sz. 4,5 Radiokarbon (CO 2 /C n H m ) kétheti 110 folyadék-szcintillációs sz. 0,10

21 A radioaktív kibocsátások mintavételes laboratóriumi ellenőrzése Folyékony kibocsátás (éves mintaszám) Napi gyakoriság: 1660 db (összes-béta, összes-alfa) Heti gyakoriság: 310 db (gamma-sp., foly. szcint.) Légnemű kibocsátás (éves mintaszám) Napi gyakoriság: 3550 db (összes-béta, gamma-sp.) Heti, kétheti: 880 db (összes-béta, gamma-sp.) Havi, negyedéves: 110 db (foly. szcint., alfa-sp.) Negyedéves: (radiostroncium) 8 db Éves összes: 2100 db Éves összes: 4440 db

22

23 A 120 m magas meteorológiai mérőtorony

24 A telepített környezetellenőrző rendszer A-típ. állomások (A1-A9), referencia állomás Dunaföldváron: gamma-sugárzás dózisteljesítmény mérés (on-line) TLD-vel végzett dózismérések (havi) jód aktivitás-koncentráció távmérés (on-line) aeroszol aktivitás-koncentráció távmérés (on-line) aeroszol és jód mintavétel (heti, havi) levegő mintavétel a trícium és a radiokarbon meghatározására (havi) kihullás (fall-out) mintavétel (havi) talaj és fű mintavétel (évente, félévente) G-típusú állomás (G1-G11): gamma-sugárzás dózisteljesítmény mérés (on-line) távmérések:10 perces mérési idő, azonnali adatátvitel (on line) C-típusú állomások (15 db): TLD-vel végzett dózismérések (havi) szükség esetén talaj, fű és fall-out minta gyűjtése

25 A mintavevő és a távmérő állomások elhelyezkedése

26 Dózisteljesítmény távmérő állomások É A1 G11 A7 G1 A2 G10 A3 G2 G3 G9 A6 A8 G4 A5 G5 G6 A9 G7 G8 A4

27 A típusú távmérő állomás (A8)

28 Az A típusú távmérő állomás berendezései

29 G típusú távmérő állomás

30 A PAE környezetellenőrző laboratóriuma /KEL/

31 A KEL gamma-spektrometriai mérőberendezései

32 Folyadékszcintillációs spektrométer és PILLE TLD (KEL)

33 PA Rt. környezetének üzemi mintavételes ellenőrzésében alkalmazott vizsgálatok Mintafajta Aeroszol (kis térfogatú) I szűrő patron (I-távmérő) Aeroszol (nagy térfogatú) I szűrő (PACI szűrő) Fall-out Levegő HT, HTO Levegő CO 2, C n H m Talaj Mintavétel helye (csere) időpont 10 (A1 - A9, B24) hétfő 9 (A1 - A9) havonta 10 (A1 - A9, B24) hétfő 10 (A1 - A9, B24) havonta 10 (A1 - A9, B24) havonta 5 (A1, 4, 6, 8, B24) havonta 5 (A1, 4, 6, 8, B24) havonta 10 (A1 - A9, B24) 0-5 és 5-10 cm évente Mérések száma évente Mérési módszer Kimutatási határ* a összes-béta mérés 0,3 mbq/m 3 a gamma-spektrometria 1 mbq/m gamma-spektrometria 1 µbq/m a gamma-spektrometria 0,01 mbq/m gamma-spektrometria 0,1 Bq/(m 2 xhó) 120 folyadékszcint. számlálás 1 mbq/m béta-számlálás 0,1 mbq/m 3 20 gamma-spektrometria béta-számlálás 0,5 Bq/kg 0,5 Bq/kg Fű gamma-spektrometria 10 (A1 - A9, B24) 0,5 Bq/kg 20 II., IV. negyedév béta-számlálás 0,5 Bq/kg Tej 1 (TSZ, Áll. gazd.) havonta 12 gamma-spektrometria 0,5 Bq/dm 3 Hal 1 (4 kijelölt tóból) negyedévente 4 gamma-spektrometria 0,5 Bq/kg Dózis 33 (A, B, C, KKÁT) 400 TL kiértékelés 5 µgy/hó TLD (ALNOR) havonta (5 ngy/h) Helyszíni mérés 10 (A1 - A9, B24) 10 gamma-spektrometria 30 Bq/m 2 évente 10 dózisteljesítmény 5 ngy/h Helyszíni mérés Üzemi terület (6 12 gamma-spektrometria 30 Bq/m 2 pont) évente kétszer 2 dózisteljesítmény 10 ngy/h a: Mintacsere rendszeresen, mérések csak rendkívüli esetben pl. baleset során végezve.

34 Mintafajta Víz (be - kifolyó) Talajvíz Halastavak (víz) Övárok (víz) Mésziszap medencék (víz) Duna iszap Halastavak (iszap) Övárok, Faddi csat. (iszap) Mésziszap medencék Fekáliás iszap Mintavétel helye (csere) időpont 3 (V1, V2, V3) naponta 40 kút havonta eseti 4 (kijelölt 4 tó) negyedévente 4 (kijelölt pontok) negyedévente Faddi árok havonta 2 negyedévente 3 (3 kijelölt pont) félévente 4 (4 kijelölt tó) évente 4 (4 kijelölt pont) félévente 2 (2 medence) félévente 10 (szikkasztók) elszállítás előtt Mérések Mérési Kimutatási száma módszer határ* évente 1100 összes-béta mérés 0,05 Bq/dm 3 36 gamma-spektrometria 0,005 Bq/dm 3 36 béta-számlálás 0,001 Bq/dm 3 36 folyadékszcint. számlálás 1,0 Bq/dm folyadékszcint. számlálás gamma-spektrometria béta-számlálás béta-számlálás összes-béta mérés folyadékszcint. számlálás gamma-spektrometria összes-béta mérés folyadékszcint. számlálás gamma-spektrometria összes-béta mérés folyadékszcint. számlálás gamma-spektrometria gamma-spektrometria béta-számlálás 1,0 Bq/dm 3 0,005 Bq/dm 3 0,001 Bq/dm 3 0,001 Bq/dm 3 0,05 Bq/dm 3 1,0 Bq/dm 3 0,01 Bq/dm 3 0,05 Bq/dm 3 1,0 Bq/dm 3 0,01 Bq/dm 3 0,05 Bq/dm 3 1,0 Bq/dm 3 0,01 Bq/dm 3 0,5 Bq/kg 0,5 Bq/kg 4 gamma-spektrometria 0,5 Bq/kg 8 gamma-spektrometria 0,5 Bq/kg 4 gamma-spektrometria 0,5 Bq/kg eseti gamma-spektrometria 2 Bq/kg

35 A PAE környezetének üzemi mintavételes ellenőrzése (minta/év) levegő minták: 900 db (aeroszol, jód, T, C-14) fall-out: 120 db talaj, fű: db tej: 12 db körny. dózis: 400 db helyszíni mérés: 30db Összesen: 1500 db A mérési eredmény ennek többszöröse (gamma-sp., természetes, mesterséges radionuklidok) be-, kifolyó viz: 1220 db felszíni vizek: 100 db talajvíz: 700 db iszapok: >40 db Összesen: 2100 db A mérési eredmény ennek többszöröse (gammaspektrometria, természetes, mesterséges radionuklidok)

36 A Paksi Atomerőmű új kibocsátási korlátai A 15/2001. (VI. 6.) KöM rendelet szerint a kibocsátási határérték a kiemelt létesítmény szabályszerű működésére érvényes, dózisból származtatott, a folyékony és légnemű kibocsátásra, valamint a kibocsátott radionuklidokra, vagy azok csoportjaira megállapított éves kibocsátás. Egysége: Bq/év. A rendelet leglényegesebb alapelve, hogy a kibocsátások és a lakosság kritikus csoportjának sugárterhelése közötti oksági összefüggést használja a szabályozás alapjául. A kibocsátási határértékeket az ÁNTSZ OTH által a lakosság vonatkoztatási csoportjára meghatározott dózismegszorításból kell származtatni. Ez az atomerőmű négy blokkjára 90 Sv/év.

37 Az atomerőmű kibocsátásai a régi hatósági korlátok százalékában között Év Üzemelő blokkok Légnemű [%] Folyékony [%] száma [db] Nemesgáz (összes) Aeroszol (T 1/2 >24 h) Jód* 89,90 Sr Összesbéta 90 Sr 3 H ,4 < 0,1 < 0,1 1,9 8,1 2, ,6 0,1 < 0,1 3,3 5,5 3, ,4 0,18 < 0,1 5,6 4,5 7, ,5 < 0,1 < 0,1 2,2 6,0 6, ,4 < 0,1 < 0,1 2,0 7,4 4, ,6 < 0,1 < 0,1 0,4 7,7 1, ,7 < 0,1 < 0,1 0,5 7,9 1, ,4 < 0,1 < 0,1 0,3 8,5 1, ,01 0,91 54,1 18,2 6,2 6,4 54,6 1,9x ,1x10 9 1,1x10 9 5,6x10 4 3,7 37 7,5 Hatósági korlát [Bq/nap] [GBq/év] [MBq/év] [TBq/év] 1000 MW e -ra Blokkonként Megjegyzés: * : 131 I egyenértéket jelent

38 Az atomerőmű kibocsátásai a régi hatósági korlátok százalékában között Légnemű kibocsátás [%] Folyékony kibocsátás [%] nemesgáz: 0,4-1,4 (2003: 4!) aeroszol: 0,1-0,2 (2003: 0,9!) jód: <0,1 (2003: 54!) Sr-89, 90: 0,3-6 (2003: 18!) összes-béta: 4-10 Sr-90: 1-7 trícium: 50-75

39 Lakossági többlet sugárterhelés Effektív dózisegyenérték [ Sv/év] Hatósági korlát [ Sv/év] Effektív dózisegyenérték [ Sv/év] Besugárzási útvonal Légköri kibocsátás Folyékony kibocsátás 0,056 0,032 0,068 0, ,075 0,032 0,270 0,027 0,018 0,024 0,028 0, ,028 0,019 0,031 0,027 Összesen 0,074 0,056 0,096 0, ,103 0,051 0,301 0,054

40 Lakossági többlet sugárterhelés ( , effektív dózisegyenérték) Összes (légköri, folyékony): (0,05-0,1) μsv/év(2003: 0,3) korlát 2000-ig: 460 μsv/év korlát 2001-től: 90 μsv/év A természetes eredetű sugárterhelés éves átlaga: 2,4 msv/év

41 KÖSZÖNÖM A FIGYELMET

42 Dózisteljesítmény [nsv/h] A1 A2 A3 A4 A5 A6 A7 A8 A9 C10 C11 C12 C13 C14 C15 C16 C17 C18 C19 C20 C21 C22 C23 B24 L25 Mintavevő állomás A környezeti gamma-sugárzás havi átlagos környezeti dózisegyenérték teljesítménye az erőmű körüli állomásokon 2004-ben ALNOR TLD-vel mérve

43 Dózisteljesítmény [nsv/h] A1 Dózisteljesítmény [nsv/h] A A mérés ideje [hónap] A mérés ideje [hónap] Dózisteljesítmény [nsv/h] A3 Dózisteljesítmény [nsv/h] A A mérés ideje [hónap] A mérés ideje [hónap] A környezeti gamma-sugárzás havi átlagos környezeti dózisegyenérték teljesítménye a távmérő állomásokon 2004-ben BITT szondával mérve

44 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN NEMZETKÖZI IN SITU MÉRÉSEK (CSERNOBIL)

45 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN NEMZETKÖZI IN SITU MÉRÉSEK (PAKS, MORAL-4)

46 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN NEMZETKÖZI IN SITU MÉRÉSEK

47 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN MÉRÉSEK MÁJUSBAN, JÚNIUSBAN

48 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN MÉRÉSEK MÁJUSBAN, JÚNIUSBAN

49 CSERNOBIL 20 ÉVE A PAKSI ATOMERŐMŰ KÖRNYEZETELLENŐRZÉSÉBEN MÉRÉSEK MÁJUSBAN, JÚNIUSBAN A földfelszín felületegységére jutó Cs-137 szennyezettség mintamérések és félvezető detektoros helyszíni mérések alapján a Paksi Atomerőmű környezetében Paks környékén az átlag: 2,2 ± 0,3 kbq/m 2
