1 Beszámoló KEOP /E/ Pályázati kiírás: KEOP /E Egyházi jogi személyek épületenergetikai fejlesztése megújuló energiaforrás hasznosításával kombinálva a konvergencia régiókban. Pályázatot benyújtotta: Karcagi Református Egyházközség 5300 Karcag Kálvin út 3. Projekt címe: Épületgépészeti fejlesztés és napelemes rendszer kiépítése a Nagykun Református Gimnázium és Egészségügyi Szakközépiskolában. Benyújtás időpontja: január 16. Támogatási határozatot a pályázó megkapta: Támogatási összeg: Ft Intenzitás: 100% Projekt megvalósításának kezdő időpontja: május 12. tervezett befejező időpontja: december 31. Fő tevékenységek: építőipari kivitelezés Beruházás helyszíne: épületgépészeti felújítás-energetikai rendszer felújítása, napelemes rendszer kiépítése Egyéb szolgáltatások tervezés, műszaki ellenőri tevékenység, marketing, energetikai audit készítése, projektmenedzsment tevékenység Karcagi Nagykun Református Gimnázium és Egészségügyi Szakközépiskola 5300 Karcag Madarasi út 1. Hrsz. 47.

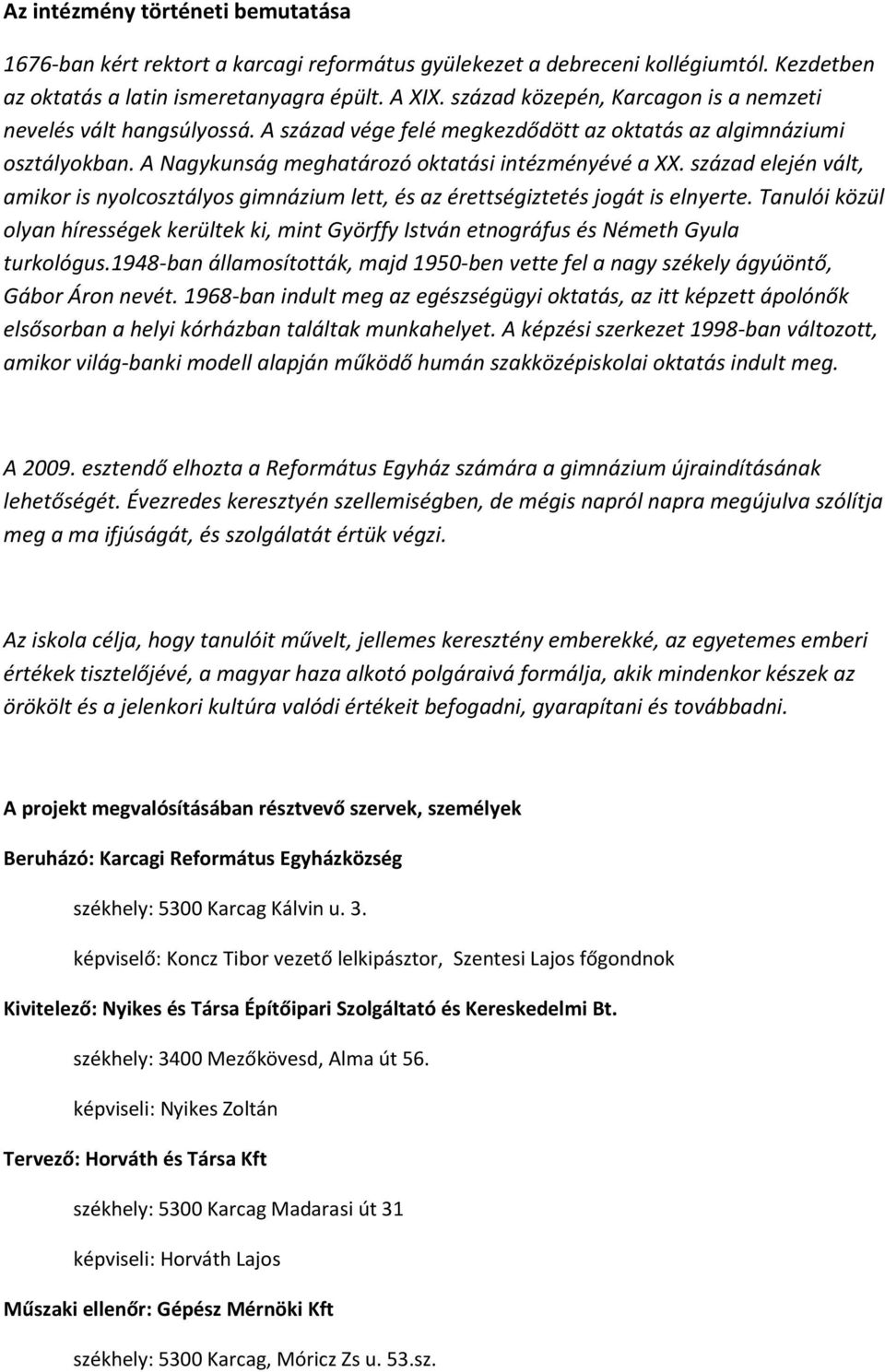

2 Az intézmény történeti bemutatása 1676-ban kért rektort a karcagi református gyülekezet a debreceni kollégiumtól. Kezdetben az oktatás a latin ismeretanyagra épült. A XIX. század közepén, Karcagon is a nemzeti nevelés vált hangsúlyossá. A század vége felé megkezdődött az oktatás az algimnáziumi osztályokban. A Nagykunság meghatározó oktatási intézményévé a XX. század elején vált, amikor is nyolcosztályos gimnázium lett, és az érettségiztetés jogát is elnyerte. Tanulói közül olyan hírességek kerültek ki, mint Györffy István etnográfus és Németh Gyula turkológus.1948-ban államosították, majd 1950-ben vette fel a nagy székely ágyúöntő, Gábor Áron nevét ban indult meg az egészségügyi oktatás, az itt képzett ápolónők elsősorban a helyi kórházban találtak munkahelyet. A képzési szerkezet 1998-ban változott, amikor világ banki modell alapján működő humán szakközépiskolai oktatás indult meg. A esztendő elhozta a Református Egyház számára a gimnázium újraindításának lehetőségét. Évezredes keresztyén szellemiségben, de mégis napról napra megújulva szólítja meg a ma ifjúságát, és szolgálatát értük végzi. Az iskola célja, hogy tanulóit művelt, jellemes keresztény emberekké, az egyetemes emberi értékek tisztelőjévé, a magyar haza alkotó polgáraivá formálja, akik mindenkor készek az örökölt és a jelenkori kultúra valódi értékeit befogadni, gyarapítani és továbbadni. A projekt megvalósításában résztvevő szervek, személyek Beruházó: Karcagi Református Egyházközség székhely: 5300 Karcag Kálvin u. 3. képviselő: Koncz Tibor vezető lelkipásztor, Szentesi Lajos főgondnok Kivitelező: Nyikes és Társa Építőipari Szolgáltató és Kereskedelmi Bt. székhely: 3400 Mezőkövesd, Alma út 56. képviseli: Nyikes Zoltán Tervező: Horváth és Társa Kft székhely: 5300 Karcag Madarasi út 31 képviseli: Horváth Lajos Műszaki ellenőr: Gépész Mérnöki Kft székhely: 5300 Karcag, Móricz Zs u. 53.sz.

3 képviseli: Kocsis János Energetikai auditor: Győri Kft székhely: 5340 Kunhegyes Kálvin út 7 képviseli: Győri Sándor Projektvezető: Bódi György Zoltán székhely: 5350 Tiszafüred, Fő út 33. képviseli: Bódi György Zoltán Marketing: Bessenyeiné Bódi Edina székhely: 4405 Nyíregyháza Házhely I. utca 15 képviseli: Bessenyeiné Bódi Edina Tevékenység megvalósulásának helye: 5300 Karcag Madarasi út 1 Nagykun Református Gimnázium és Egészségügyi Szakközépiskola Fejlesztés előtti helyzet bemutatása

4 A Karcagi Nagykun Református Gimnázium egy épülettömbön belül több épületszárnyban helyezkedik el.

5 Az épületek nagy része nyeregtetős, a belső udvari szárny lapos tetős. Kazánház Radiátor az előtérben Elosztó és szelep a kazánházban Elosztó,szelepek Tágulási tartály műanyag hordó Elzáró szelep szivíttyúval Szivattyú és nyomásmérő óra Előzmények

6 Az ingatlanon egy oktatási intézmény működik, melyben meglévő, üzemelő központi fűtési rendszer üzemel. A fűtési hőigényeket jelenleg 4 db ROHLEDER SUPER RK100 típusú gázkazán biztosítja. A fűtési rendszer vezetékei szavatolt minőségű fekete fűtési acélcsőből, hegesztett kötésekkel készültek. Az acélfűtési vezetékek hőszigeteléssel nincsenek ellátva, csak a hő központban, illetve főépület könyvtárszárnyi vezeték a földszinti folyosóig.. A meglévő hő leadók (radiátorok) HUNOR, RADAL illetve acél lapradiátorok vegyes kialakításban. A fűtési hálózat kialakítása megfelelő állapotban van, a meglévő alu. radiátorok rossz állapotban vannak, így célszerűnek tartjuk a már megfelelő nagyságú hatékonyabb acéllemez lapradiátorok elhelyezését, termosztatikus radiátor szelepekkel felszerelve. Tervezési feladatok: - Az épületben a helyiségeknek megfelelően méretezett radiátoros központi fűtést kell kialakítani úgy, hogy az az épület felújítását, részbeni hőszigetelését követően, illetve a megújult kazánházi kialakítást követően biztosított legyen. - A létesítményben költséghatékony üzemeltetésű kondenzációs gázkazánra kell áttérni energiatakarékos berendezésekkel (szivattyúkkal), majd ezen hő központot időjárásfüggő, programozható szabályozással kell ellátni. - A helyiségekben az új hő leadók (radiátorok) nagyságát az alacsonyabb hőfoklépcsővel üzemelő kazánnal kell figyelembe venni, illetve a radiátorok szerelvényeit az előremenő oldalon termosztatikus szelepekkel (termo fejjel) kell ellátni, a visszatérő oldalon pedig elő beszabályozási lehetőséggel ellátott szeleppel kell ellátni. A létesítmény gázfogyasztásának mérésére szolgáló G-40: Qmax=65 m 3 /ó-ás (kitehető 55,25 m/ó-ig, gysz.: ) mérőt le kell cserélni egy G-16: Qmax=25m 3 /ó-ra, mivel nincs ekkora fogyasztásunk, illetve ez gázszolgáltatói alapdíjcsökkentést is von maga után. Tágulási tartály nyomásmérővel Mérőszekrény Csatlakozó dobozok Csatlakozó dobozok Radiátor a pihenőben Gázmérő óra

7 Gáz nyomásszabályozó Kazánház belső oldala Napelemek helye a beruházás előtt szekrény Lapos tető a beruházás előtt Radiátorok a folyosón

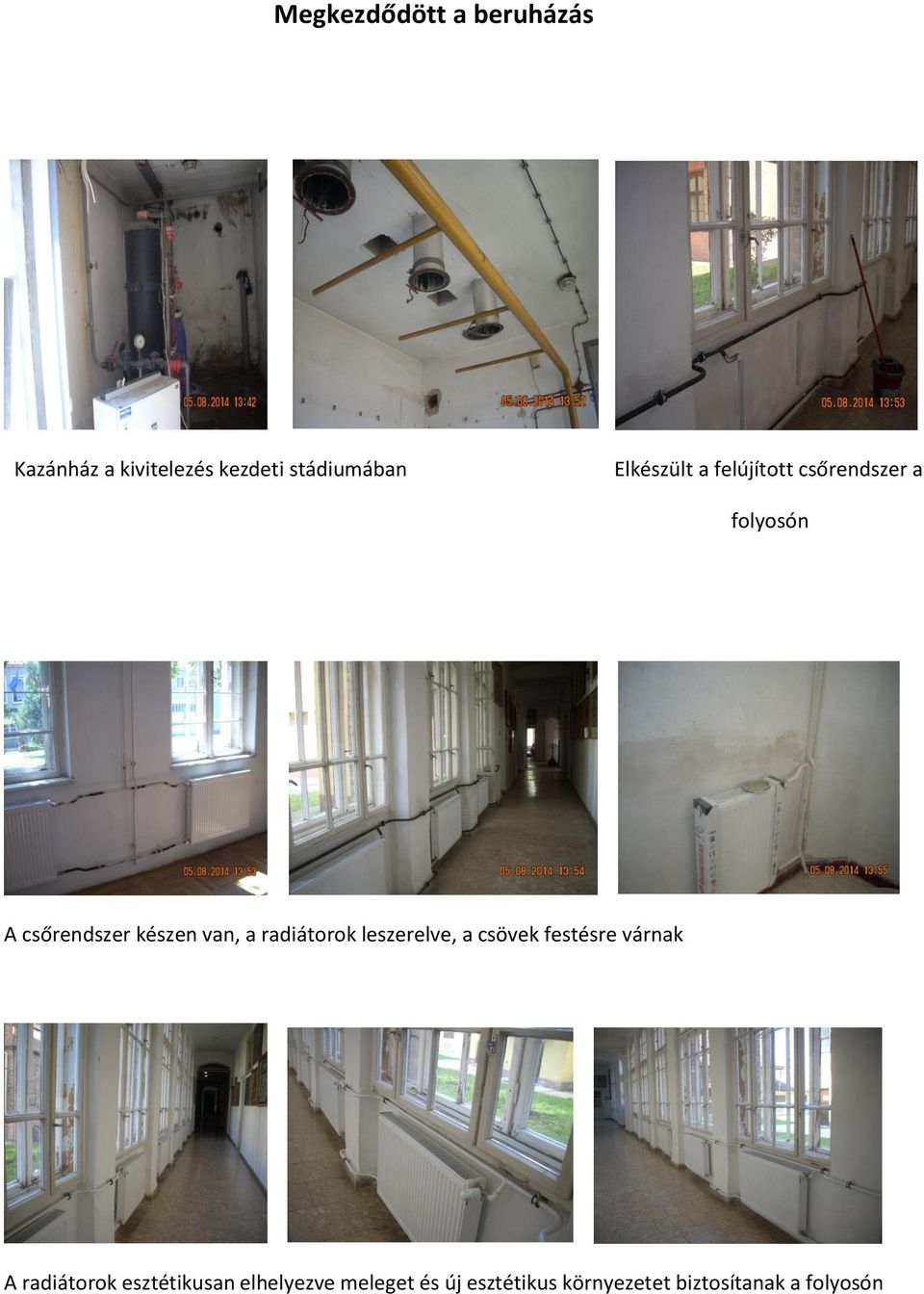

8 Megkezdődött a beruházás Kazánház a kivitelezés kezdeti stádiumában Elkészült a felújított csőrendszer a folyosón A csőrendszer készen van, a radiátorok leszerelve, a csövek festésre várnak A radiátorok esztétikusan elhelyezve meleget és új esztétikus környezetet biztosítanak a folyosón

9 Egy dolgozó festi a csöveket A leszerelt anyagok elszállításra A teremben kész a radiá- várnak torok, szelepek felszerelése Az elkészült munka után A könyvtárban a radiátor Szentesi Lajos Főgondnok Úr a bútorok elpakolásra felszerelésre vár és Nyikes Zoltán Kivitelező Úr várnak egy teremben megbeszélik a következő feladatokat Az épületekből hordják ki a bontott anyagokat és pakolják a teherautóra

10 A kazánházban az elosztókat szerelik a munkások Napelemek egy része a tetőn Napelemes rendszer: Napenergiából napelemekkel nyert villamos energiát 120db KYOCERA KD 245GH- 2PB 245Wp napelem szolgáltatja. Ezeket 2X3 sorban, 20-at felfűzve (2X3string) kell elhelyezni a 42º meredekségű tetőn 42º -os dőlés-szöget biztosító tartókra szerelve. A 12X20db napelem a második emeleten az emeleti elosztó mellett elhelyezett 1db KACO-POWADOR 36 TL 3 3 fázisú Wp teljesítményű inverterre kell kötni 2x1x6mm2 SOLAR SMART vezetékkel. Az inverterekről AC váltakozó áramú oldaláról egy-egy túlfeszültség levezető beiktatásával a helyiségben elhelyezett elosztón keresztül a termelt villamos energia 4x10mm2 NYY vezetékkel jut a létesítmény hálózatára, illetve innen kapnak jelet az inverterek a külső hálózat állapotáról. Az inverter 1 db 3P50A C lomha kismegszakítón keresztül csatlakozik az elosztóhoz a szükséges egyen és váltóáramú körökbe beépített túlfeszültség levezetők beiktatásával. A meteorológiai adatok alapján 1kWp napelem éves szinten ~1100kWh/év villamos energiát termel. A beépítendő 6x20x245Wp= 29400Wp azaz 29,4kWp teljesítményű napelemek így éves szinten 29,4kWpx1100kWh/év = 32340kWh/év villamos energiát termel. Mivel a napelemek nem a magyarországi optimális 43º fokos szögben kerül elhelyezésre ezért a tényleges áramtermelés értéke 99%-os a 42º dőlésszög miatt: 0.99x32,34Wh/év= 32016,6kWh/év ( a jelenlegi fogyasztás 47611kWh/év) A napelemek viszont az öregedés, elhasználódás miatt a teljesítményük csökken, amit figyelembe kell venni. A kiválasztott napelemek a gyártómű szerint az induláskor a névleges teljesítmény minimum 97%-át biztosítja, a 25-ik évben pedig 81,4%-ot. ez a teljesítménycsökkenési ráta közelítőleg lineárisnak tekinthető, így a névleges teljesítménycsökkenés évente kb 0.624%. A napelemek tényleges energiatermelése az idő függvényében: Névleges Csökkenési Tényleges kapacitás Ráta % kapacitás 32016,6Wp 32016, ,102 1 év 96, , év 95, , év 95, , év 94, , év 93, , év 93, ,4005

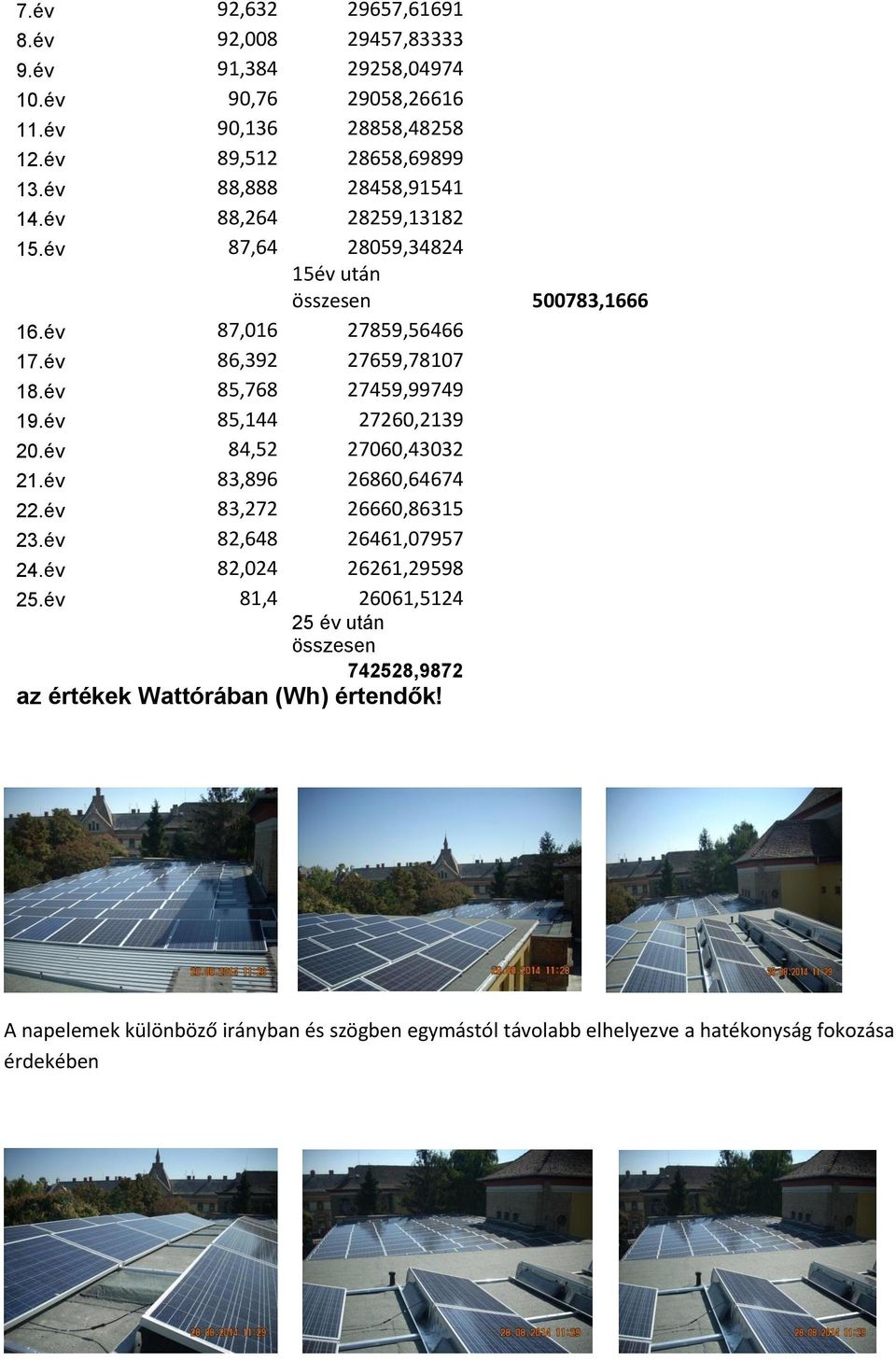

11 7.év 92, , év 92, , év 91, , év 90, , év 90, , év 89, , év 88, , év 88, , év 87, , év után összesen , év 87, , év 86, , év 85, , év 85, , év 84, , év 83, , év 83, , év 82, , év 82, , év 81, , év után összesen ,9872 az értékek Wattórában (Wh) értendők! A napelemek különböző irányban és szögben egymástól távolabb elhelyezve a hatékonyság fokozása érdekében

12 Összesen 120 db napelem került elhelyezésre Már működnek-termelnek- a napelemek A szivattyúk működő állapotban a főágakon Az intézményi épület fűtése: Fűtési igények kiszolgálása: Az épületben a meglévő kazánházban 3 db VIESSMANN Vitodens 200-W típusú (1 db 56,2 kw és 2 db 75,0 kw névleges hőterhelésű) zárt égésterű kondenzációs fali gázkazán fogja biztosítani az épület hőszükségletét. A tervezett központi fűtés zárt rendszerű, szivattyús meleg vizes fűtés lesz, 60/40 C-os hőlépcsővel. A gázkazánok tartozéka a szivattyúval és biztonsági szerelvényekkel egybeépített ún. csatlakozó készlet. A gázkazánok egy közös DN100 méretű osztó-gyűjtőre csatlakoznak. Az előremenő vezetékben DN65 méretű karimás mikrobuborék leválasztó a visszatérő csővezetékbe egy DN65 méretű karimás iszapleválasztó kerül beépítésre. A kazán kör és a fűtési körök közé egy Fixtrend CP120 típusú hidraulikus váltó kerül beépítésre, majd ezen elemek után csatlakozunk a hő központban a tervezett DN100 méretű osztó-gyűjtőre. A meglévő főköri szivattyúkat leszereljük, helyettük fűtési körönként elektronikus fűtési szivattyúk lesznek beépítve, majd ezekkel megtápláljuk az 5db fűtési hálózatot. A kiépített radiátor hálózatok időjárás függvényben vezérelt 3-járatú keverőszelepes fűtési körökkel 60/40 C-os hőlépcsővel fognak üzemelni. A rendszerek központi szabályzását a hőközpontban elhelyezett VIESSMANN Vitotronic 300 szabályzó végzi. Az új radiátorok Dunaferr Lux-Uni acéllemez

13 lapradiátorok. Az összes új radiátor termosztatikus szeleppel és szelepfejjel lesznek ellátva, kivéve a Nevelői helyiségben, mivel ide helyezzük el a belső hőfokérzékelőt. A meglévő és tervezett vezetékek szabadon szerelt szavatolt minőségű fűtési fekete acélcsövek lesznek, hegesztett hajlított szerelt kivitelben. A helyiségek az érvényes előírások illetve az építtető igényi szerint vannak méretezve. Hőtermelők: A kazánházba 3 db VIESSMANN Vitodens 200-W (1db 56,2 kw és 2 db 75,0 kw névleges hőterhelésű, összesen 206,2kW) kondenzációs fali gázkazán lesz beépítve. Kazánház a kiegyenlítő tartályokkal A folyosó esztétikuma is sokat az új radiátorok elhelyezésével Inverter a szertárban A napelemek a főépület folyosójáról tekintve

14 2014. november 25-én 14 órakor a műszaki átadás átvételi eljárás Az eljáráson minden érdekelt fél és közreműködő jelen volt Szentesi Lajos főgondnok, Koncz Tibor elnök-lelkész, Nyikes Zoltán fővállalkozó, Laboncz János alvállalkozó, Bódi György projektvezető, Győri Sándor energetikai auditor, Kocsis János műszaki ellenőr, Czinegéné Kiss Mária intézmény gazdasági igazgatója, Szabó Norbert fűtő-karbantartó Hőleadók típusa: A Főgondnok Úr és az alvállalkozó megszemléli a részleteket is Dunafer Lux-uNI acél lapradiátorok Műszaki adatok Csatlakozások: 6 x1/2" belső menetes Üzemelési hőmérséklet: 60/40 C A radiátorok felszereltsége: Valamennyi radiátornak a hátoldalán felhegesztett felfüggesztő füllel van ellátva. Szerelvények: radiátorokhoz Herz TS-90 egyenes termoszatikus szelep

15 Herz Herzcules vandálbiztos termosztatikus szelepfej Herz RL-5 egyenes visszatérő szelep hőközpontban: Mofém-AHA golyóscsapok Visszacsapó szelepek Szennyfogó szűrők TA-STAD beszabályozó szelepek DN65 pillangó szelep DN65 mikrobuborék leválasztó DN65 iszapleválasztó körszámlapos nyomásmérők körszámlapos hőmérők TA CV316 RGA 3-járatú keverőszelepek, MC55/230 motorral Szivattyúk: - Kazánköri: Viessmann csatlakozó készletbe épített 3db - Radiátoros körök: WILO Stratos 30/1-4 1db WILO Stratos 30/1-6 2db WILO Yonos Pico 30/1-8 2db A rendszerbe Vissman tartályokat és kazánokat szereltünk fel D típusú tábla elhelyezve A rendszer külső-belső vezérlésű

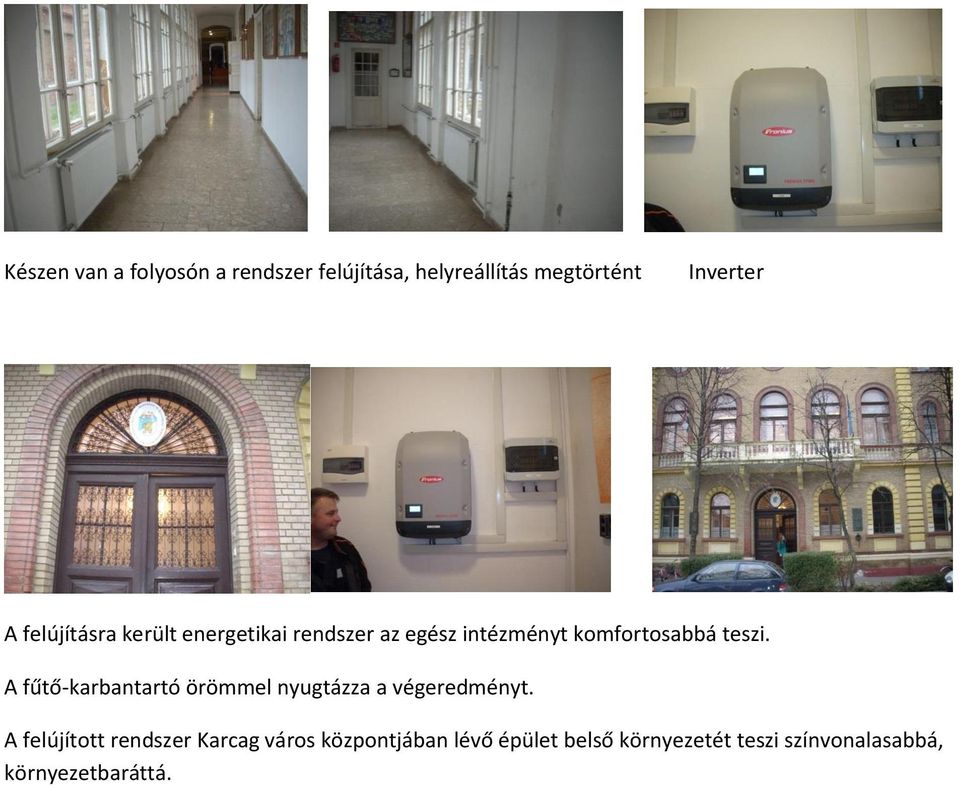

16 Készen van a folyosón a rendszer felújítása, helyreállítás megtörtént Inverter A felújításra került energetikai rendszer az egész intézményt komfortosabbá teszi. A fűtő-karbantartó örömmel nyugtázza a végeredményt. A felújított rendszer Karcag város központjában lévő épület belső környezetét teszi színvonalasabbá, környezetbaráttá.
