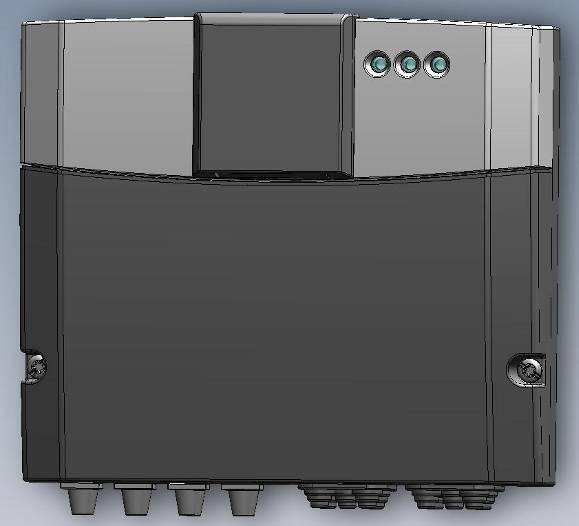

1 OKTATÁSI ANYAG CSALÁD: Tartozékok MODEL: SZOLÁR MENEDZSER TERMÉKEK: Solar Manager Digitális szolár hidraulikus blokk Ariston Kairos Macc Ariston Kairos Extra Ariston Kairos Combi KIADÁS: 1V

2 MÓDOSÍTÁS VERZIÓ DÁTUM NÉV MÓDOSÍTÁS Pag. 2 di 45

3 INDEX 1 GENERAL INFORMATION... HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 1.1 ELECTRICAL CONNECTION...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 1.2 LED DIAGNOSTIC BUS SUPPLY OVERLOAD...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 2 SYSTEM INTERFACE SIZES AND DIMENSIONS...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 2.2 DESCRIPTION...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 2.3 DISPLAY ICONS MENU AND SETTINGS USER MENU...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 3.2 TECHNICIAN MENU...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 3.3 COMPLETE MENU...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK Menù 0 : Network Menù 3 : Solar ERROR CODES... HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 4.1 BOILER PROTECTION SYSTEM...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK Error codes... Hiba! A könyvjelző nem létezik. 5 SCHEME BASE SINGLE COIL COMBI BOILER (PAR. 321 = 1) With new range boiler (Galileo Evolution)... Hiba! A könyvjelző nem létezik With generic boiler (old range or not Ariston Thermo)... Hiba! A könyvjelző nem létezik. 5.2 BASE DOUBLE COIL SYSTEM BOILER (PAR. 321 = 2) With new range boiler (Galileo Evolution)... Hiba! A könyvjelző nem létezik With generic boiler (old range or not Ariston Thermo)... Hiba! A könyvjelző nem létezik. 5.3 ELECTROSOLAR (PAR. 321 = 3) HEATING INTEGRATION (PAR. 321 = 4) FUNCTION SOLAR PUMP MANAGEMENT TANK MANAGEMENT...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 6.3 COLLECTOKICK FUNCTION...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 6.4 SOLAR COLLECTOR ANTIFROST PROTECTION FUNCTION TANK ANTIFROST PROTECTION FUNCTION RECOOLING FUNCTION SOLAR COLLECTOR OVERHEATING...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 6.8 ANTILEGIONELLA FUNCTION SOLAR PUMP DIGITAL GROUP... HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 7.1 SIZES AND DIMENSIONS...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 7.2 DESCRIPTION...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 7.3 HYDRAULIC CONNECTIONS PRESSURE SENSOR MANAGEMENT...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 7.5 PUMP...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 8 INTEGRATED SOLAR TANK MODULE TANK SOLAR MODULE SIZES AND DIMENSIONS...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 8.3 DESCRIPTION...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 8.4 SCHEME WITH GALILEO EVOLUTION COMBI BOILER SCHEME WITH GALILEO EVOLUTION SYSTEM BOILER SCHEME WITH GENERIC COMBI BOILER SCHEME WITH GENERIC SYSTEM BOILER PUMP...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. 8.9 TECHNICAL DATA...HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. Pag. 3 di 45

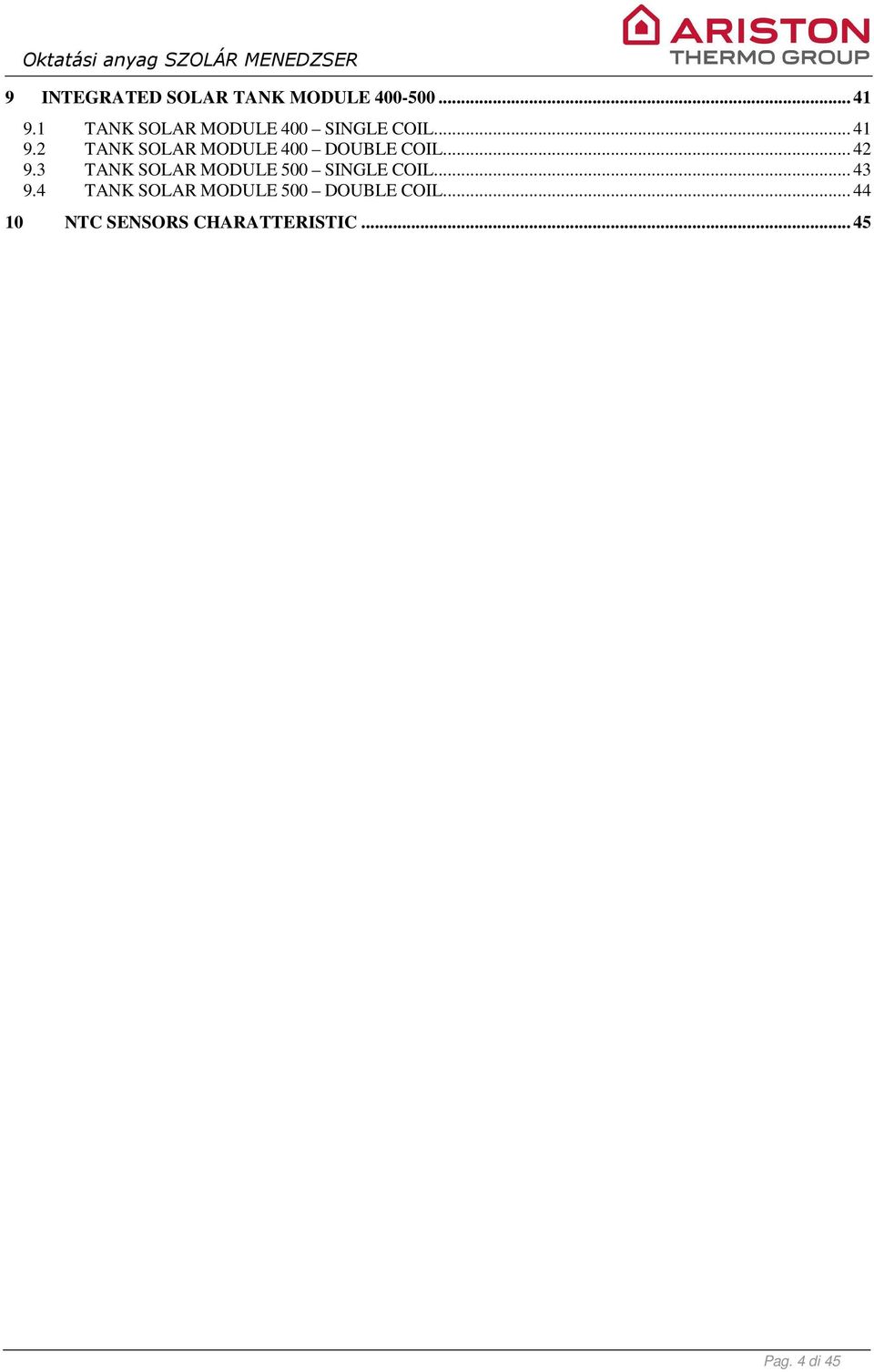

4 9 INTEGRATED SOLAR TANK MODULE TANK SOLAR MODULE 400 SINGLE COIL TANK SOLAR MODULE 400 DOUBLE COIL TANK SOLAR MODULE 500 SINGLE COIL TANK SOLAR MODULE 500 DOUBLE COIL NTC SENSORS CHARATTERISTIC Pag. 4 di 45

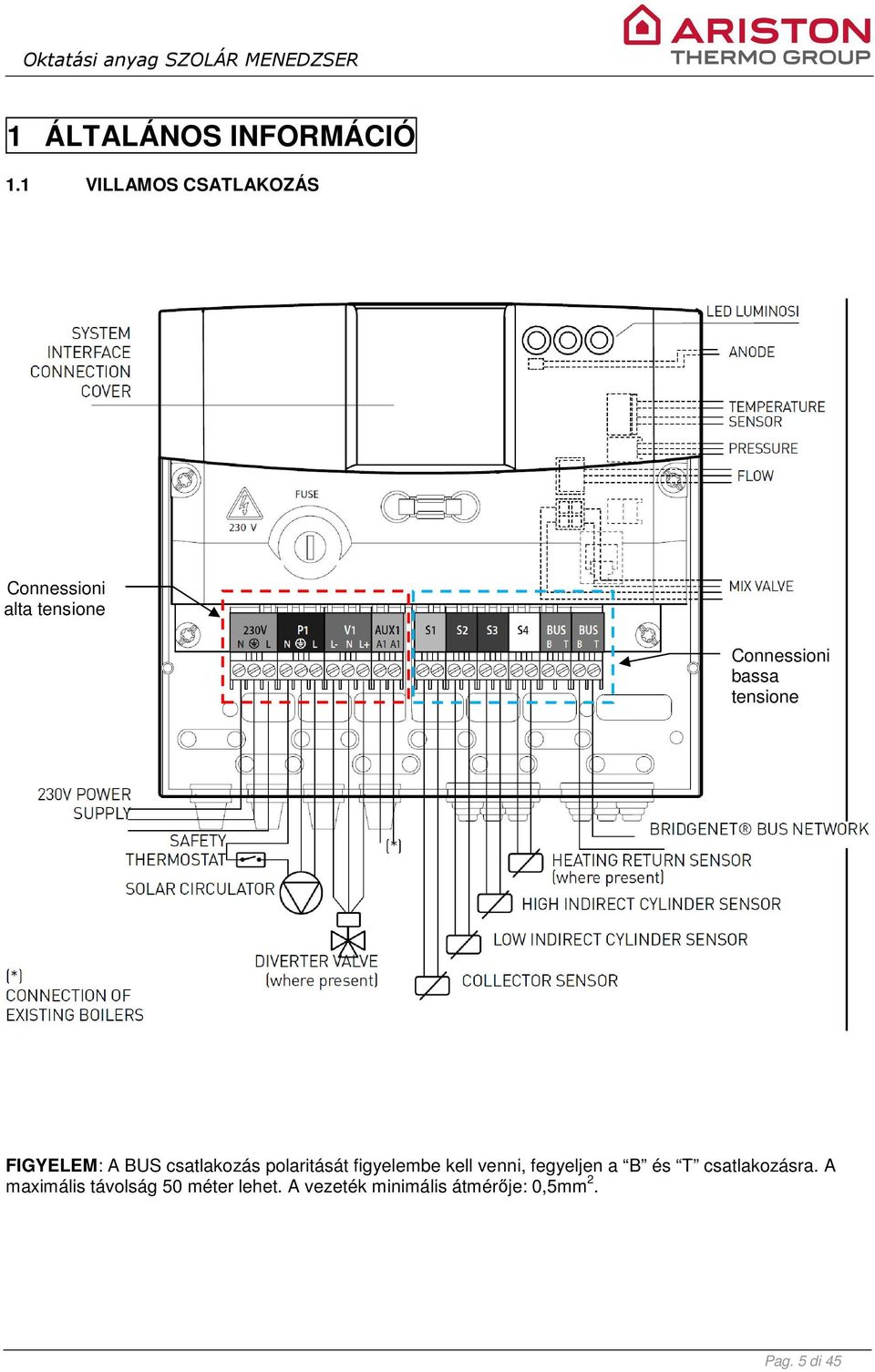

5 1 ÁLTALÁNOS INFORMÁCIÓ 1.1 VILLAMOS CSATLAKOZÁS Connessioni alta tensione Connessioni bassa tensione FIGYELEM: A BUS csatlakozás polaritását figyelembe kell venni, fegyeljen a B és T csatlakozásra. A maximális távolság 50 méter lehet. A vezeték minimális átmérője: 0,5mm 2. Pag. 5 di 45

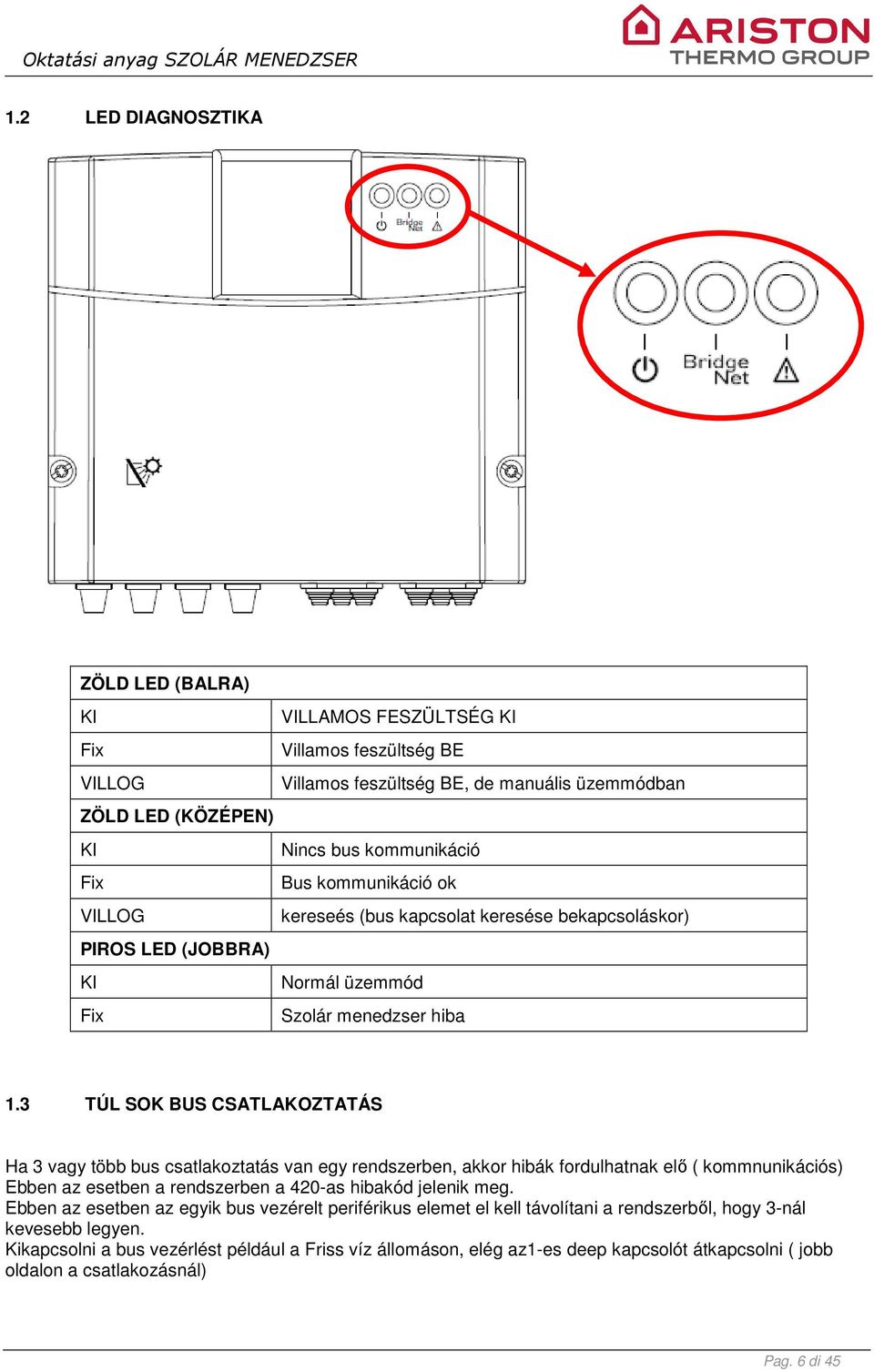

6 1.2 LED DIAGNOSZTIKA ZÖLD LED (BALRA) KI Fix VILLOG ZÖLD LED (KÖZÉPEN) KI Fix VILLOG PIROS LED (JOBBRA) KI Fix VILLAMOS FESZÜLTSÉG KI Villamos feszültség BE Villamos feszültség BE, de manuális üzemmódban Nincs bus kommunikáció Bus kommunikáció ok kereseés (bus kapcsolat keresése bekapcsoláskor) Normál üzemmód Szolár menedzser hiba 1.3 TÚL SOK BUS CSATLAKOZTATÁS Ha 3 vagy több bus csatlakoztatás van egy rendszerben, akkor hibák fordulhatnak elő ( kommnunikációs) Ebben az esetben a rendszerben a 420-as hibakód jelenik meg. Ebben az esetben az egyik bus vezérelt periférikus elemet el kell távolítani a rendszerből, hogy 3-nál kevesebb legyen. Kikapcsolni a bus vezérlést például a Friss víz állomáson, elég az1-es deep kapcsolót átkapcsolni ( jobb oldalon a csatlakozásnál) Pag. 6 di 45

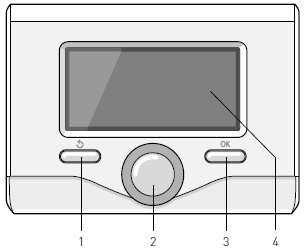

7 2 SENSYS RENDSZERVEZÉRLŐ A szolár menedzser vezérléséhez kötelező használni a Sensyst ( ami nincs együtt szállítva a szolár menedzserrel, de van cikkszáma). 2.1 BEFOGLALÓ MÉRETEK 2.2 MEGNEVEZÉS MEGNEVEZÉS 1 Esc vagy vissza gomb 3 OK gomb 2 Tekerőgomb 4 Kijelző Pag. 7 di 45

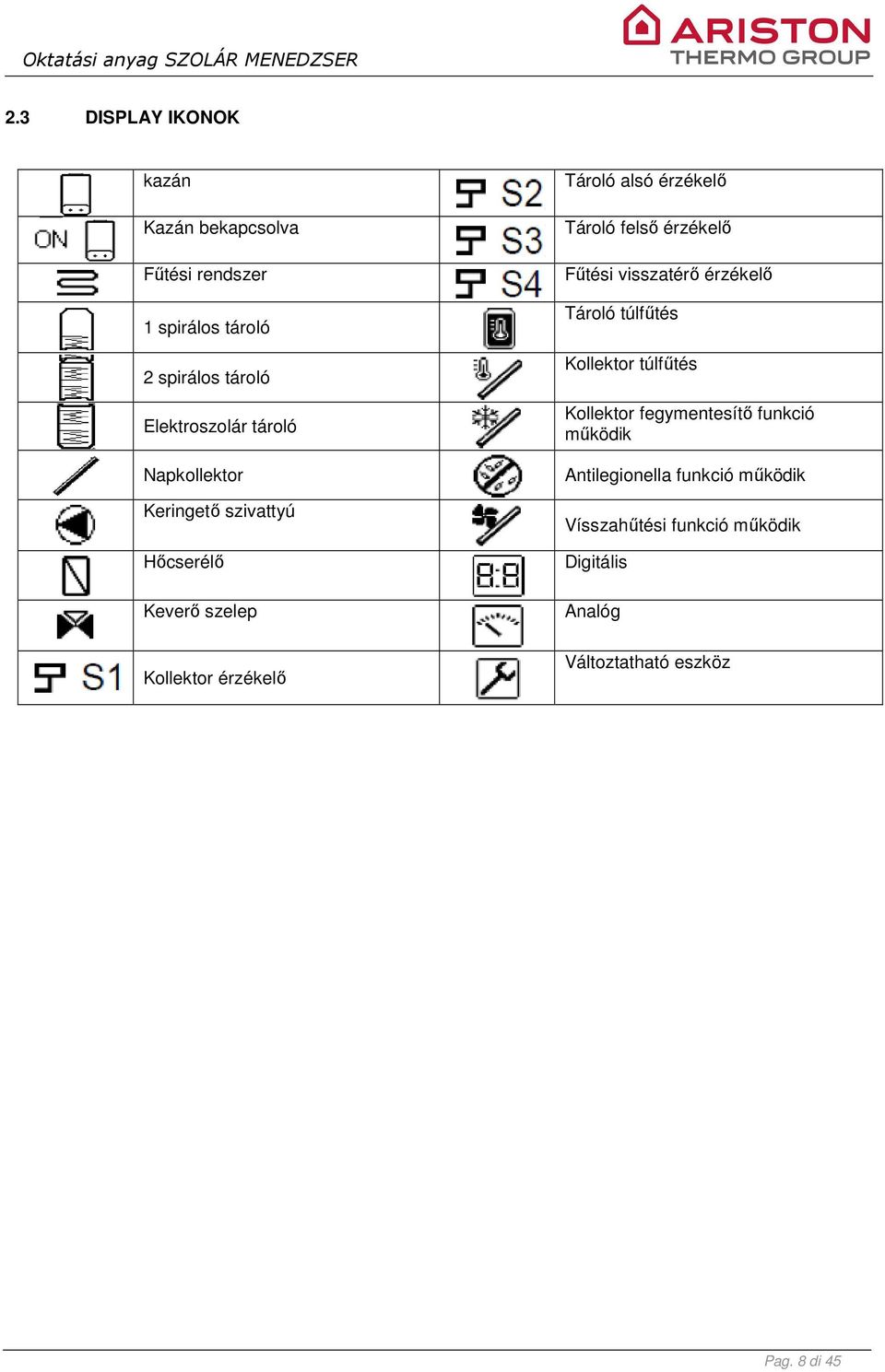

8 2.3 DISPLAY IKONOK kazán Kazán bekapcsolva Fűtési rendszer 1 spirálos tároló 2 spirálos tároló Elektroszolár tároló Napkollektor Keringető szivattyú Hőcserélő Keverő szelep Kollektor érzékelő Tároló alsó érzékelő Tároló felső érzékelő Fűtési visszatérő érzékelő Tároló túlfűtés Kollektor túlfűtés Kollektor fegymentesítő funkció működik Antilegionella funkció működik Vísszahűtési funkció működik Digitális Analóg Változtatható eszköz Pag. 8 di 45

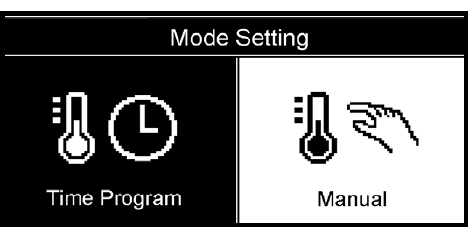

9 3 MENÜ ÉS BEÁLLÍTÁSOK A SZOLÁR MENEDZSERNEK két menüje van. 1.: a végfelhasználó számára. 2.: a szakszerviz számára. 3.1 FELHASZNÁLÓI MENÜ A menübe való belépéshez a OK gombot kell megnyomni. Lehetőség van választani: Idő program/manuális mód és Komplett menü között. Idő program/manuális mód Idő program/manuális mód -dal lehetséges bekapcsolni, vagy kikapcsolni a tároló alkalmazást ( vagy idegen kazánt kapcsolni, vagy más külső fűtő forrást). Komplett menü : IKON 1.SZINT 2.SZINT 3.SZINT MEGJEGYZÉS Hmv BEÁLLÍTÁS Komfort hőmérséklet beállítása Csökkentett hőmérséklet beállítása Idő program Komfort Aktív forrás %-os eloszlás hmv készítés kazánnal, vagy kollektorral Komfort hőmérséklet beállítása Csökkentett hőmérséklet beállítása Szabadidő program Elő programozás Kikapcsolva időprogram Mindig aktív Utolsó 24 óra Utolsó hét Use in the event of activation of time programmetion of tank integration. Use in the event of activation of time programmetion of tank integration. DHW: time programmation of the tank integration (with boiler or other heat sources). AUXILIARY TIMER: time programmation of the recirculation pump Tank integration off Tank integration with time programmation Tank integration always on. ha van Rendszer tulajdonságok Képernyő beállítás Energia termelés (energia előállítás kollektorral) CO2 megtakarítás kész zuhanyzás szám Reszet Riport Nyelv Idő és dátum Képernyő élesség háttérvilágítás Képernyő időzítés Utolsó év Utolsó 24 óra Utolsó hét Utolsó év ha van ha van ha van ha van Pag. 9 di 45

10 3.2 SZERVIZ MENÜ Ebbe a menübe való belépéshez nyomja folyamatosan : és OK, és azután üsse be a 234 kódot és nyomja meg az OK -gombot. A Beélpési kód (csak szakszerviz számára) és OK, és azután üsse be a 234 kódot és nyomja meg az OK -gombot. Nyelv, datum és idő Bus BridgeNet beállítás Távvezérlő (Nincs beállítva, Zóna 1, Zóna 2, Zóna 3) Szolár vezérlő (szolár vezérlő konfiguráció) Komplett menü - (lásd: következő oldal) Beállítási segédlet Szolár vezérlő Paraméterek Szolár konfiguráció (Parameter 320, 321, 322, 323, 324, 327, 329, 360, 361) Szolár vezérlőpanel beállítás - (Parameter 321, 331, 332, 333, 362) Guided procedures A rendszer első feltöltése Szolár kör légtelenítése Szolár kör nyomás beállítás Szolár kör áramlásmennyiség beállítás Teszt mód Service Szolár vezérlő Paraméterek Szolár vezérlőpanel beállítása (Paraméter ) Hibák (utolsó 10 hiba). Szolár vezérlő Pag. 10 di 45

11 3.3 KOMPLETT MENÜ Menù 0 : Network Menü Közép menü Parameter Funkció Tartomány Gyári beállítás 0 2 BUS NETWORK BUS JEL MEGLÉTE (csak vizuális) / 0 3 CLIMA MANAGER Menü 3 : Szolar Zónák száma ( melyik zónát használom a képernyőn) 0 Nincs zóna 1: 1 zóna 2: 2 zóna 3: 3 zóna Szoba hőmérséklet korrekció Sensys szofver verzió (csak vizuális) / 1 Menü Közép menü Parameter Funkció Tartomány Gyári beállítás 3 0 ÁLTALÁNOS Tároló beállítási hőmérséklet / Tároló csökkentett hőmérséklet SZOLÁR STATISZTIKA SZOLÁR ENERGIA(kWh) (csak vizuálisan) / Szivattyú futási idelye (óra) (csak vizuálisan) / Kollektor túlfűtési ideje (óra) (csak vizuálisan) / 3 2 SZOLÁR BEÁLLÍTÁS Anti-legionella funkció Hidraulikus ábra Fűtőszál aktiválása kollektor/táoló also érzékelő T amikor a szivattyú bekapcsoljon kollektor/táoló also érzékelő T amikor a szivattyú kikapcsoljon Kollektor kikk Visszahűtési funkció Tároló beállítás hőmérséklet fűtés rásegítéskor 0: kikapcsolva 1: bekapcsolva 0: Nincs meghatározva 1: egy spirálos tároló 2: két spirálos tároló 3: Electrosolar ( nem használatos) 4: fűtés rásegítés 0: EDF (France) 1: időzített : Off 1: On 0: Off 1: On Pag. 11 di 45

12 3 2 9 Kollektor fagymentesítő hőmérséklet 3 3 SZOLÁR BEÁLLÍTÁS Digitalis szivattyú egység (áramlás érzékelővel) Nyomás érzékelő Pro-Tech anód aktiválás Külső kapcsolat beállítás : Off 1: On 0: Off 1: On 0: Off 1: On 0: idegen kazán 1: vészjelző 2: rétegtárolós töltőszivattyú) Antilegionella frekventáltság (h) Antilegionella hőmérséklet ( C) MANUÁLIS MÓD Manuális mód aktiválása Szolár szivattyú aktiválása (set parameter 340 =1) Váltószelep aktiválás (set parameter 340 =1) Külső egység aktiválás (set parameter 340 =1) Külső érzékelő aktiválás (set parameter 340 =1) Keverőszelep aktiválás (set parameter 340 =1) 0: Off 1: On 0: Off 1: On (timed 10 min) 0: Close 1: Open (timed 10 min) 0: Off 1: On (timed 10 min) 0: Off 1: On (timed 10 min) 0: Off 1: Open (timed 10 min) 2: Close (timed 10 min) 3 5 SZOLÁR DIAGNOSZTIKA Kollektor hőmérséklet( C) (only visualization) / Tároló also hőmérséklet ( C) (only visualization) / Tároló felső hőmérséklet( C) (only visualization) / Fűtési visszatérő hőmérséklet( C) (only visualization) / Spiral bemenő hőmérséklet ( C) (only visualization) / Spiral kijövő hőmérséklet( C) (only visualization) / 3 6 SZOLÁR DIAGNOSZTIKA Szolár kör áremlási mennyiség(l/perc) (only visualization) / Szolár küri nyomás (bar) (only visualization) / Tároló kapacitás Rendelkezésre álló zuhanyzási szám (számított érték 45 C, 50 liter elvétlkor). Működik, ha 362- es parameter be van állítva. Tároló felmelegítési arány (%) (számított érték 45 foknál és 362-es parameter beállításakor 0: Not defined 1: 150 liters 2: 200 liters 3: 300 liters (only visualization) / (only visualization) / 3 8 HIBATÖRTÉNET Utolsó 10 hiba (only visualization) / Pag. 12 di 45

13 3 8 1 Reszet lista 3 9 RESZET MENÜ Menü 3 reszetelése YES: push button OK NO: push button ESC YES: press button OK NO: press button ESC / / Pag. 13 di 45

14 4 HIBAKÓDOK 4.1 KAZÁN VÉDELMI RENDSZER Két fő hibatípus jellemző: - Biztonsági leállás (Nem kell reszetelni, a hiba megszűnésekor a kazán és a hidraulikus modul magától újraindul); - Veszély: (megjelenik a hiba, de annyira nem veszélyes hogy leállítsa a rendszer működését) Hibakódok Kijelző Megnevezés Reszet 2 02 nyitott vagy zárlatos a tároló alsó érzékelő Nincs Reszet 2 04 nyitott vagy zárlatos a kollektor érzékelő Nincs Reszet 2 07 Napkollektor túlfűtés Nincs Reszet 2 08 Napkollektor fagymentesítő védelme Nincs Reszet 2 09 Tároló túlfűtés Veszély 2 10 nyitott vagy zárlatos táoló felső érzékelő Nincs Reszet 2 11 nyitott vagy zárlatos also fűtési visszatérő érzékelő Nincs Reszet 2 12 nyitott vagy zárlatos bemenő spiral érzékelő Nincs Reszet 2 13 nyitott vagy zárlatos kimono spiral érzékelő Nincs Reszet 2 14 Hidraulikus ábra nincs meghatározva Nincs Reszet 2 15 Nyomásérzékelő tönkrement Nincs Reszet 2 16 Szolár körön alacsony folyadéknyomás Nincs Reszet 2 17 Anód hiba Nincs Reszet 2 P1 Szolár körön alacsony folyadéknyomás VESZÉLY Veszély 2 P2 Antilegionella funkció nincs kész Veszély Pag. 14 di 45

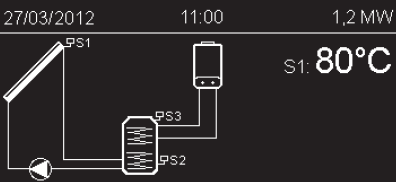

15 5 SÉMÁK 5.1 EGY SPIRÁLOS TÁROLÓ KOMBI KAZÁN (paraméter. 321 = 1) Új GALEVO kazánnal Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 és S3 érzékelők hőmérséklet értékei. A kazán automatikusan a Bus kapcsolaton keresztül működik. Paraméter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Szolár menedzser Szivattyú egység Macc / Compact Extra : nincs 1: van 0: Nincs meghatározva 1: 150 liter 2: 200 liter 3: 300 liter Pag. 15 di 45

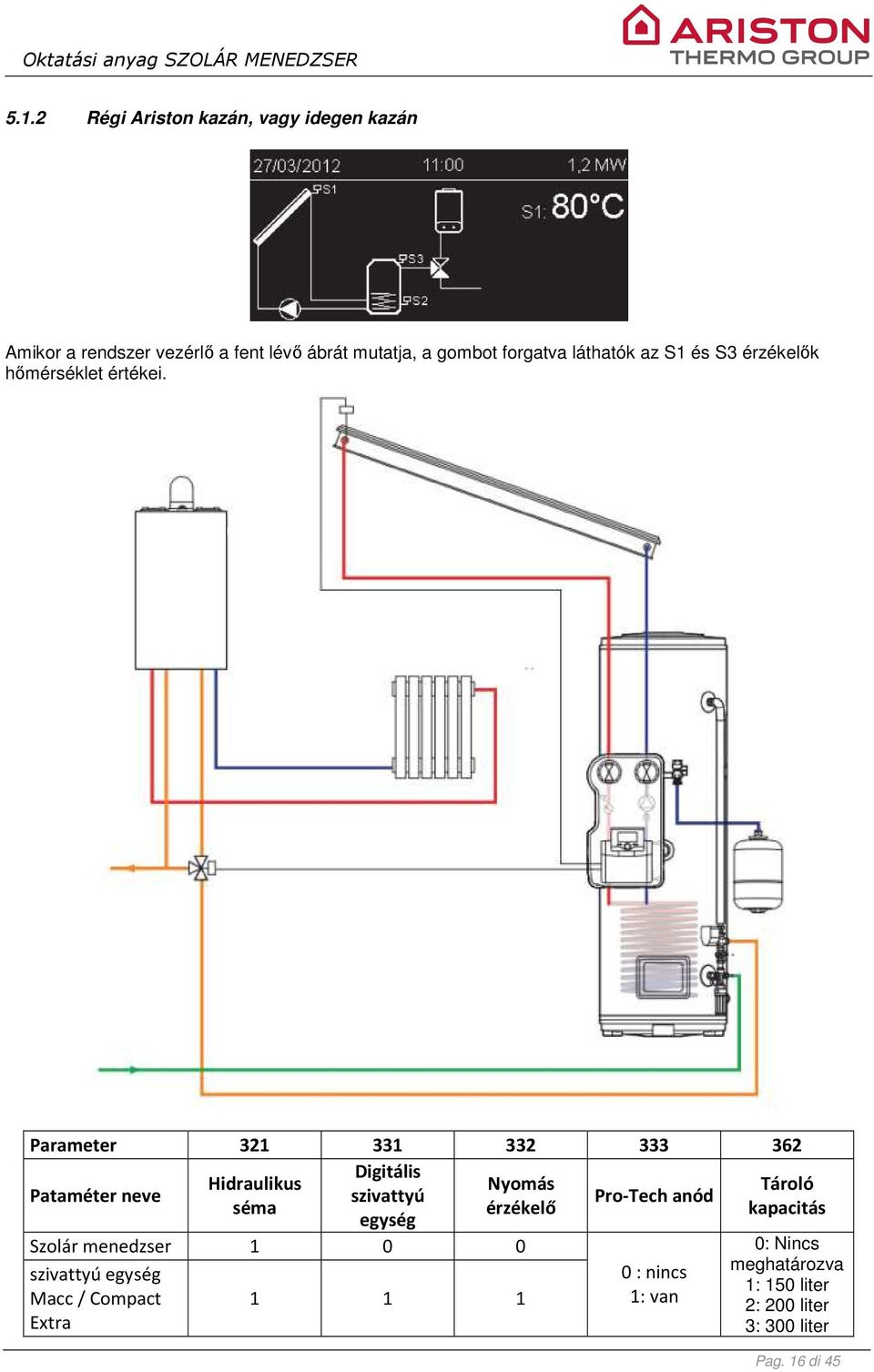

16 5.1.2 Régi Ariston kazán, vagy idegen kazán Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 és S3 érzékelők hőmérséklet értékei. Parameter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Szolár menedzser szivattyú egység Macc / Compact Extra : nincs 1: van 0: Nincs meghatározva 1: 150 liter 2: 200 liter 3: 300 liter Pag. 16 di 45

17 CSATLAKOZTATÁS EVO KAZÁNNAL: Ha még nincs keverő szelep a kazán bejövő oldalán, megóvni a kazánt attól, hogy a visszatérő hőmérséklet nagyobb legyen, mint 60 C. MŰKÖDÉS IDEGEN VAGY RÉGI ARISTON KAZÁNNAL A váltószelep a tároló előremenő oldalon,akkor használjuk, ha a víz hőmérséklete nem megfeleő és akkor átküldjük a kazánon, a vezérlés a következő A kazán bemenő: mért magas tároló hőmérséklet (S3) < (0,75 x T hmv beállított) + 9 Felhasználó felé: mért magas tároló hőmérséklet(s3) > (0,75 x T hmv beállított) + 10 Pag. 17 di 45

18 5.2 KÉT SPIRÁLOS TÁROLÓ CSAK FŰTŐ KAZÁNNAL (paraméter. 321 = 2) Új Galevo kazánnal Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 és S3 érzékelők hőmérséklet értékei. A kazán automatikusan a Bus kapcsolaton keresztülműködik. Parameter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Szolár menedzser Szivattyú egység Macc / Compact Extra : nincs 1: van 0: Nincs meghatározva 1: 150 liter 2: 200 liter 3: 300 liter Pag. 18 di 45

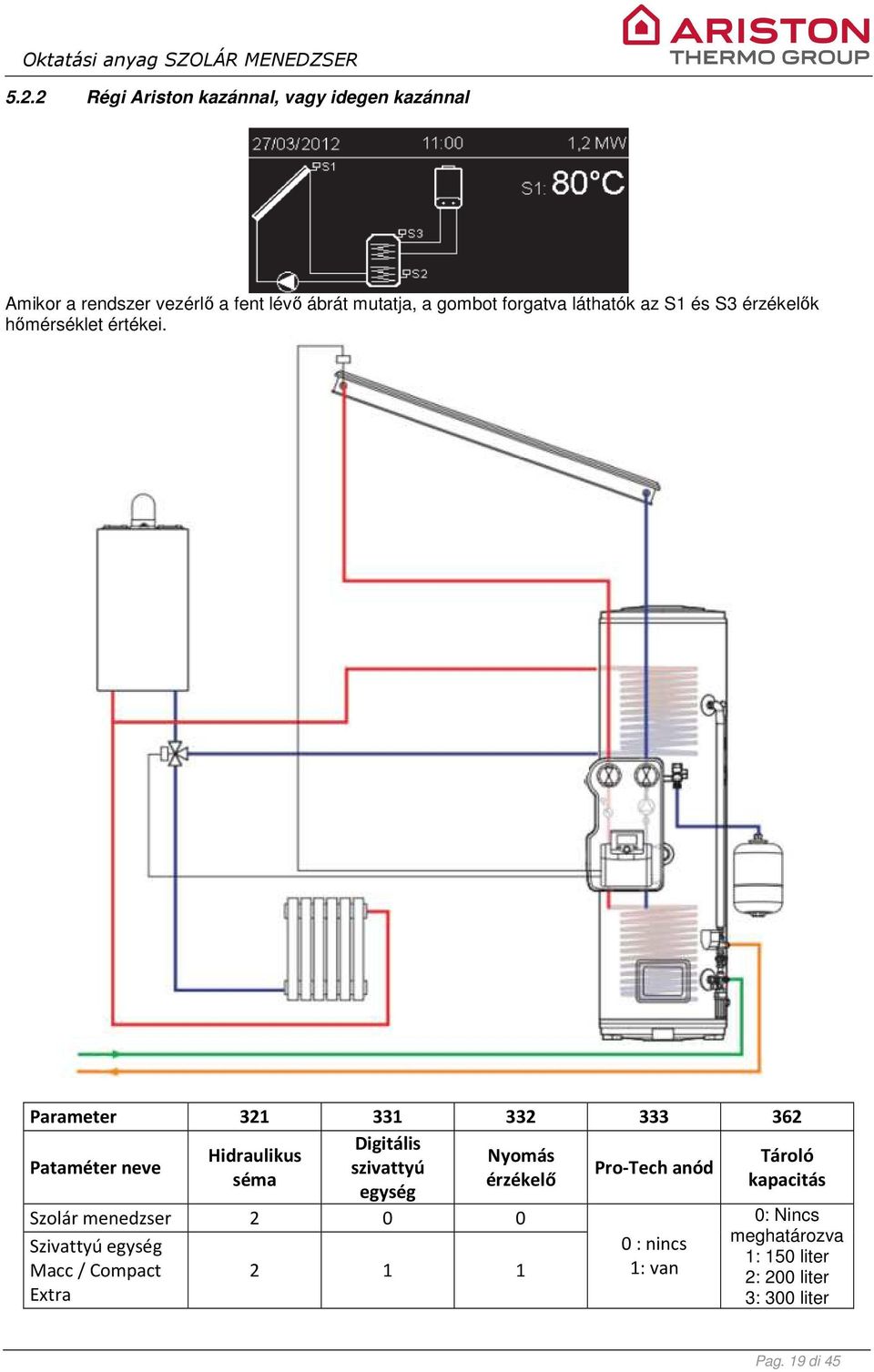

19 5.2.2 Régi Ariston kazánnal, vagy idegen kazánnal Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 és S3 érzékelők hőmérséklet értékei. Parameter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Szolár menedzser Szivattyú egység Macc / Compact Extra : nincs 1: van 0: Nincs meghatározva 1: 150 liter 2: 200 liter 3: 300 liter Pag. 19 di 45

20 CSATLAKOZTATÁS EVO KAZÁNNAL: A tároló felső érzékelőt (S3) a szolár menedzserhez kell csatlakoztatni és nem a kazánhoz, mert a szolár menedzser vezérli teljesen a tárolót és ezen keresztül a bus csatlakoztatás van összekötve a kazánnal. MŰKÖDÉS IDEGEN VAGY RÉGI ARISTON KAZÁNNAL: Az AUX csatlakoztatás az idegen kazán vezérlésére való, ha a szolár energia nem elég a tároló felfűtésére. A vezérlés a következő: Kontakt zár (kazán indul): mért tároló felső hőmérséklet (S3) < T beálított hmv. [(T beállított hmv. / 10) +3] + 2 Kontakt nyit: mért tároló felső hőmérséklet(s3) > T beállított hmv + 2 Pag. 20 di 45

21 5.3 ELECTROSZOLÁR (paraméter. 321 = 3) MAGYARORSZÁGON NINCS!!!!! Parameter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Macc / Compact Extra : nincs 1: van 0: Nincs meghatározva 2: 200 liter 3: 300 liter Pag. 21 di 45

22 5.4 FŰTÉS RÁSEGÍTÉS (paraméter. 321 = 4) Kizárólag cask az új GALEVO készülékekkel lehetséges System/Tank (csak fűtő) kazán Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 - S3 érzékelők hőmérsékletértékei. Pag. 22 di 45

23 Kombi kazán Amikor a rendszer vezérlő a fent lévő ábrát mutatja, a gombot forgatva láthatók az S1 - S3 érzékelők hőmérsékletértékei Parameter Digitális Hidraulikus Nyomás Tároló Pataméter neve szivattyú Pro-Tech anód séma érzékelő kapacitás egység Combi Pag. 23 di 45

24 FŰTÉSI VISSZATÉRŐ VÁLTÓSZELEP MŰKÖDÉSE A fűtési visszatérő ágban lévő váltószelep feladata, hogy növelje a fűtési visszatérő víz hőmérsékletét, ha a tároló hőmérséklete magasabb, mint a fűtés visszatérő. Ez a V1-re van csatlakoztatva. Vezérlés a következő: Fűtés visszatérő tárolón belül: mért alsó tároló hőmérséklet (S2) > visszatérő hőmérséklet (S4) + 6 Fűtés visszatérő direktbe a kazánon keresztül: mért alsó tároló hőmérséklet (S2) < tároló visszatérő (S4) + 3 Ha az alsó tároló hőmérséklet (S2) magasabb mint 70 C a váltószelep áll andóan a tároló pozíción. CSAK FŰTŐ KAZÁN : MŰKÖDÉS ELŐREMENŐ ÁGBAN LÉVŐ VÁLTÓSZELEPEN KERESUZTÜL A váltószelep a fűtés előremenő ágban helyezkedik el. A cirkuláció megakadályozása miatt. Ez az AUX pontra van csatlakoztatva. Ugyan akkor működik, mint a kazánban lévő váltószelep. - Fűtés kérés: váltószelep fűtési pozícióban; HMV kérés (tároló kérés): váltószelep a tároló pozíción Pag. 24 di 45

25 6 FUNKCIÓ 6.1 SZOLÁR SZIVATTYÚ VEZÉRLÉS The solar pump is manager like explaned below: Szivattyú bekapcsol T collector (S1) > T tank low (S2) + par.323; At the same time T tank (low S2 and high S3) < 69 C and T collector (S1) > 30 C Szivattyú kikapcsol T collector (S1) < T tank low (S2) + par.324. Furthermore the pump stops if T tank (low S2 and high S3) > 70 C 6.2 TÁROLÓ VEZÉRLÉS The tank is heated, through the solar collector, till the temperature rise 70 C (not modificable value ). If there is solar collector overheating (T > 95 C) the pump switch on till the tank temperature (low S2 or high S3) rise 85 C. Over this temperature the pump remai n off, swtchs on again if the temperature goes below 84 C. 6.3 KOLLEKTORKIKK FUNKCIÓ This function is used to have an homogeneous temperature in the solar collector (expecially in the vacuum pipe collector), in this way the sensor (S1) is able to see the correct temperature. It is possible enabled through the parameter 326 and it is managed like below: The pump switch on for 30 seconds every 10 minutes (only if the high tank temperature < 85 C). The function is enabled only between 9:00 and 12: NAPKOLLEKTOR FAGYMENTESÍTŐ FUNKCIÓ This function is managed like below: Pump On Pump Off T collector (S1) < par.350; T collector (S1) > par C. When the function is enabled the sistem interface display shows the following icon: Pag. 25 di 45

26 6.5 TÁROLÓ FAGYMENTESÍTŐ FUNKCIÓ In case of use of a generic boiler and tghe scheme base double coil (par. 321 = 2) the solar manager manage also the tank frost protection, it is managed like below: Heat request (through AUX ooutput) End of the heat request T tank high (S3) < 8 C; T tank high (S3) > 12 C. In case of use of Galileo Evolution boiler the frost protection function ismanager from the boiler. 6.6 VISSZAHŰTÉSI FUNKCIÓ It is possible enabled this function through the parameter 327 and it is used to cool the tank during the night in case of heat surplus, to avoid the solar collector overthemperatur during the day after. It is managed like below: Pump On T tank low (S2) > T collector (S1) + 8 C e T tank low (S2) > T recooling + 2 C T recooling:60 C unless if: Antilegionella on T recooling = 70 C Holiday function on T recooling = 30 C Pump Off T tank low (S2) < T collector (S1) + 4 C o T tank low (S2) < T recooling 6.7 NAPKOLLEKTOR TÚLFŰTÉS This function is used to protect all the component inside the solar system and it is managed like below Pump Off Pump On T collector (S1) > 130 C; T collector (S1) < 125 C. When there is an solar collector overheating the sistem interface display shows the following icon: Pag. 26 di 45

27 6.8 ANTILEGIONELLA FUNKCIÓ It is possible enabled the antilegionella function through the parameter 320 and it is managed like below: Antilegionella On o Heat request to the boiler T tank high (S3) < 59 C for more than 100h (par. 336); Antilegionella Off o End of the boiler heat request if: T tank high (S3) > 66 C (par. 337); or T tank high (S3) > 60 C for 60min continuous; or 6h with T tank high (S3) < 60 C it is showed for few seconds the error 2P2, it means that the antilegionella function was not complited. When the antilegionella function is in progress the sistem interface display shows the following icon: Pag. 27 di 45

28 7 DIGITÁLIS SZOLÁR SZIVATTYÚEGYSÉG 7.1 BEFOGLALÓ MÉRETEK Pag. 28 di 45

29 7.2 MEGNEVEZÉSEK Pag. 29 di 45

30 7.3 HIDRAULIKUS CSATLAKOZÁSOK 7.4 NYOMÁSÉRZÉKELŐ VEZÉRLÉS The pressure sensor management can be enabled through the parameter 332 and it is managed like below: P measured < 0,5 bar warning 2P1 : the pump continuous to work; P measured < 0,3 bar error 216 : pump off; P measured > 1 bar : pump on. These value are not sattable. Pag. 30 di 45

31 7.5 KERINGETŐ SZIVATTYÚ GRUNDFOS V-6-7MT Pag. 31 di 45

32 8 KAIROS MACC INTEGRÁLT TÁROLÓ MODUL TÁROLÓ SZOLÁRMODUL Pag. 32 di 45

33 8.2 BEFOGLALÓ MÉRETEK Pag. 33 di 45

34 8.3 MEGNEVEZÉS MEGNEVEZÉS 1 Tároló 11 Szifon 2 Szolárkör visszatérő 12 Biztonsági egység 3 Előremenő 13 Elzárószelep 4 Légtelenítő 14 Thermosztatikus keverőszelep 5 Nyomásmérő 15 Biztonsági szelep 6 Tágulási tartály 16L 16 Biztonsági termosztát 7 Elzáró szelep 17 Perem takaró (csak elektroszolárnál) 8 Tágulási tartály elzárócsap 18 Vezérlőpanel 9 Keringető szivattyú 19 Sensys 10 Áramlásszabályzó Pag. 34 di 45

35 8.4 SCHEME WITH GALILEO EVOLUTION COMBI BOILER Pag. 35 di 45

36 8.5 SCHEME WITH GALILEO EVOLUTION SYSTEM BOILER Pag. 36 di 45

37 8.6 SCHEME WITH GENERIC COMBI BOILER Pag. 37 di 45

38 8.7 SCHEME WITH GENERIC SYSTEM BOILER Pag. 38 di 45

39 8.8 KERINGETŐ SZIVATTYÚ GRUNDFOS V-6-7MT Pag. 39 di 45

40 8.9 MŰSZAKI ADATOK Solar expansion vessel: 16 liters (2.5 bar) Pag. 40 di 45

41 9 INTEGRATED SOLAR TANK MODULE The tank is supplied togheter with: Solar digital pump group; Elettronic mixing valve for sanitary; Safety group. 9.1 TANK SOLAR MODULE 400 EGYSPIRÁLOS CAPTION 1 DHW outlet 7 Solar coil return 2 DHW inlet and mixing valve 8 Electric resistor connection 6 Solar coil delivery Pag. 41 di 45

42 9.2 TANK SOLAR MODULE 400 KÉTSPIRÁLOS CAPTION 1 DHW outlet 5 Ricircolo 2 DHW inlet and mixing valve 6 Solar coil delivery 3 Boiler coil delivery 7 Solar coil return 4 Boiler coil return 8 Electric resistor connection Pag. 42 di 45

43 9.3 TANK SOLAR MODULE 500 EGYSPIRÁLOS MEGNEVEZÉS 1 HMV kimenő 7 Szolár spiral visszatérő 2 HMV bemenő és keverőszelep 8 Villamos fűtőszál csatlakozás 6 Szolár kör előremenő Pag. 43 di 45

44 9.4 TANK SOLAR MODULE 500 KÉTSPIRÁLOS MEGNEVEZÉS 1 HMV kimenő 5 Cirkulációs vezeték 2 HMV bejövő és keverőszelep 6 szolár spiral előremenő 3 Kazán spiral előremenő 7 szolár spiral visszatérő 4 Kazán spiral visszatérő 8 Villamos fűtőszál Pag. 44 di 45

45 10 NTC ÉRZÉKELŐ KARAKTERISZTIKA Pag. 45 di 45
