KEZELÉSI ÚTMUTATÓ XR, SZ. MODELL

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "KEZELÉSI ÚTMUTATÓ XR, 1.911 SZ. MODELL"

Átírás

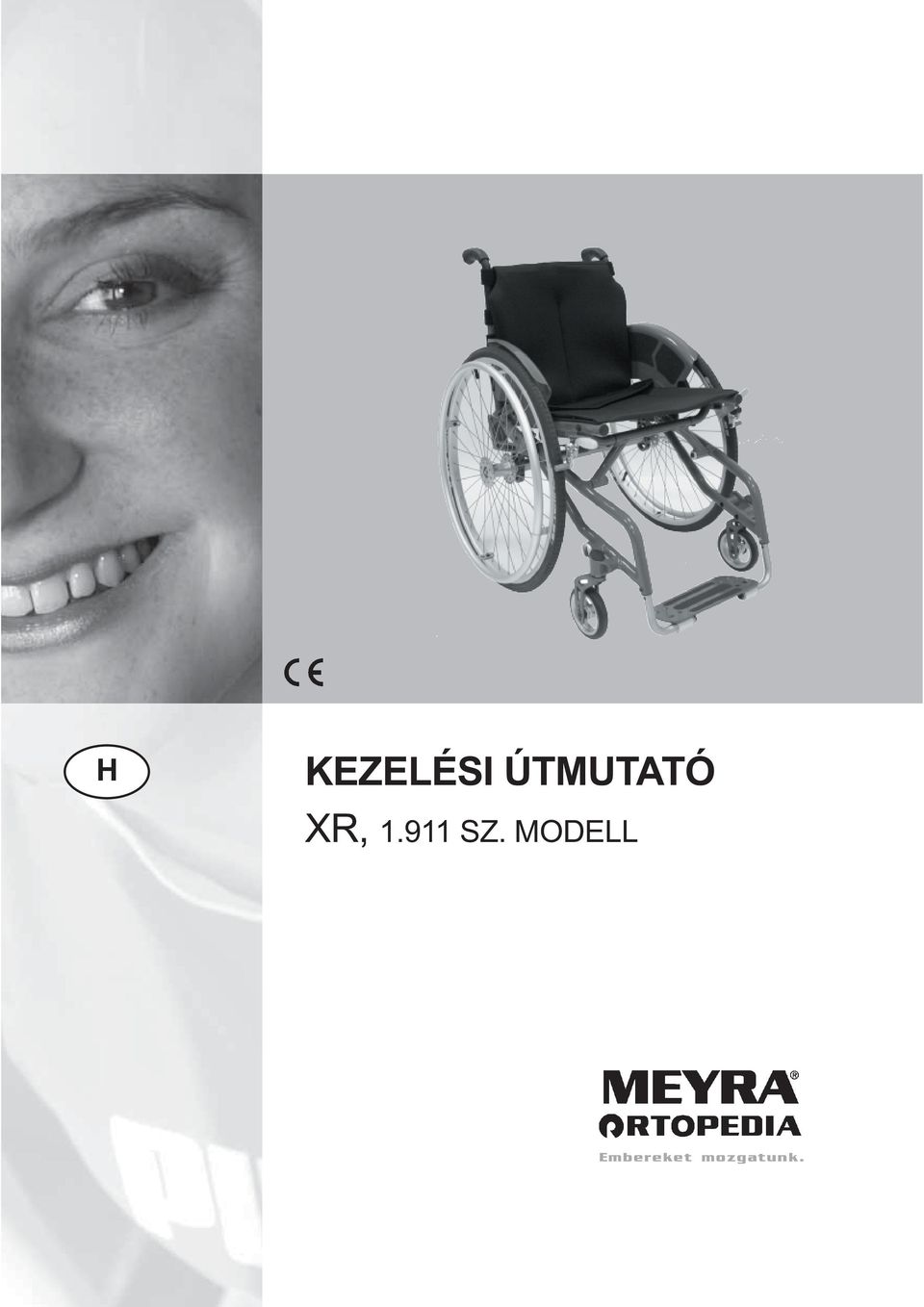

1 H KEZELÉSI ÚTMUTATÓ XR, SZ. MODELL Embereket mozgatunk.

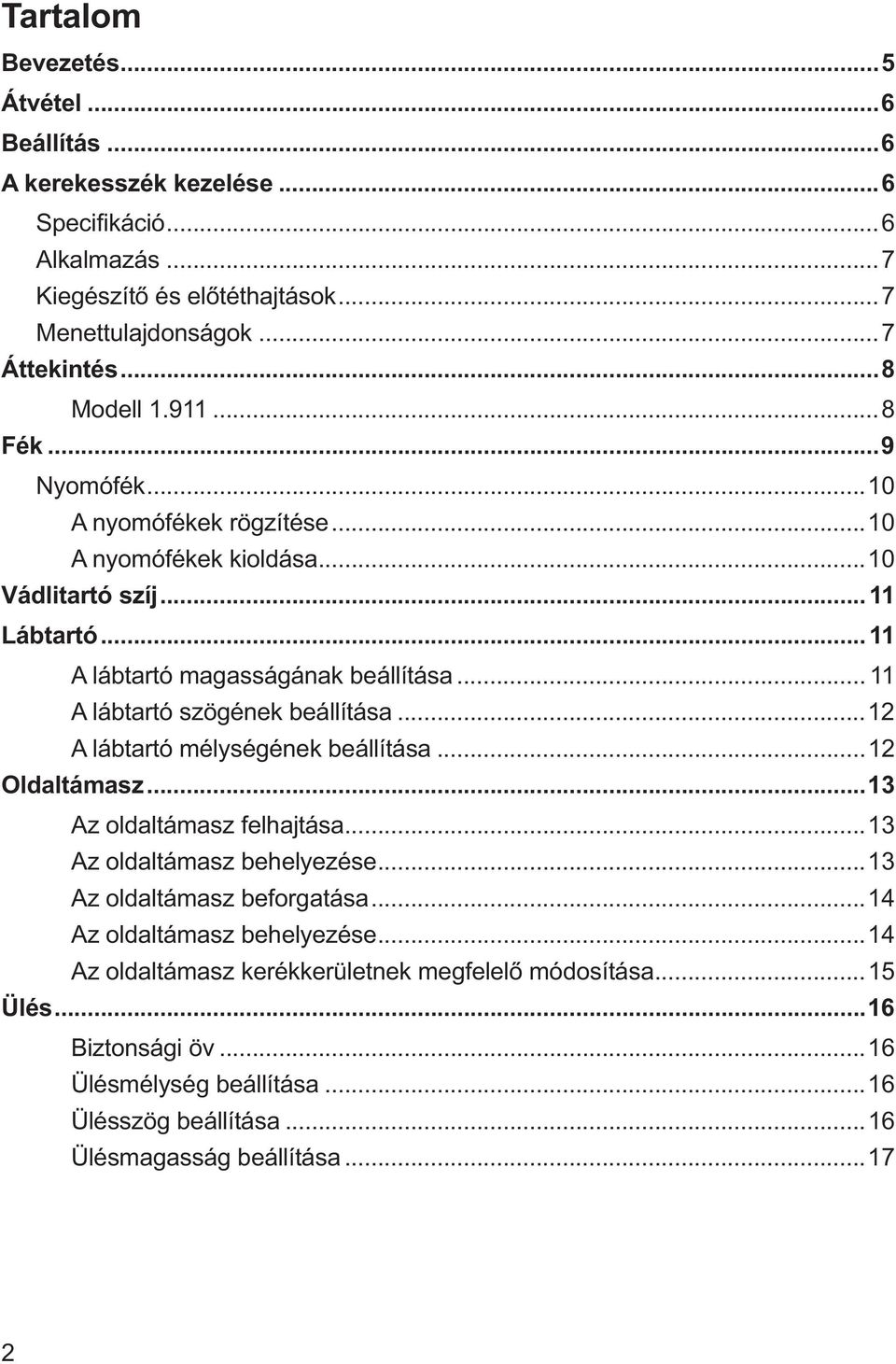

2 Tartalom Bevezetés...5 Átvétel...6 Beállítás...6 A kerekesszék kezelése...6 Specifikáció...6 Alkalmazás...7 Kiegészítő és előtéthajtások...7 Menettulajdonságok...7 Áttekintés...8 Modell Fék...9 Nyomófék...10 A nyomófékek rögzítése...10 A nyomófékek kioldása...10 Vádlitartó szíj Lábtartó A lábtartó magasságának beállítása A lábtartó szögének beállítása...12 A lábtartó mélységének beállítása...12 Oldaltámasz...13 Az oldaltámasz felhajtása...13 Az oldaltámasz behelyezése...13 Az oldaltámasz beforgatása...14 Az oldaltámasz behelyezése...14 Az oldaltámasz kerékkerületnek megfelelő módosítása...15 Ülés...16 Biztonsági öv...16 Ülésmélység beállítása...16 Ülésszög beállítása...16 Ülésmagasság beállítása

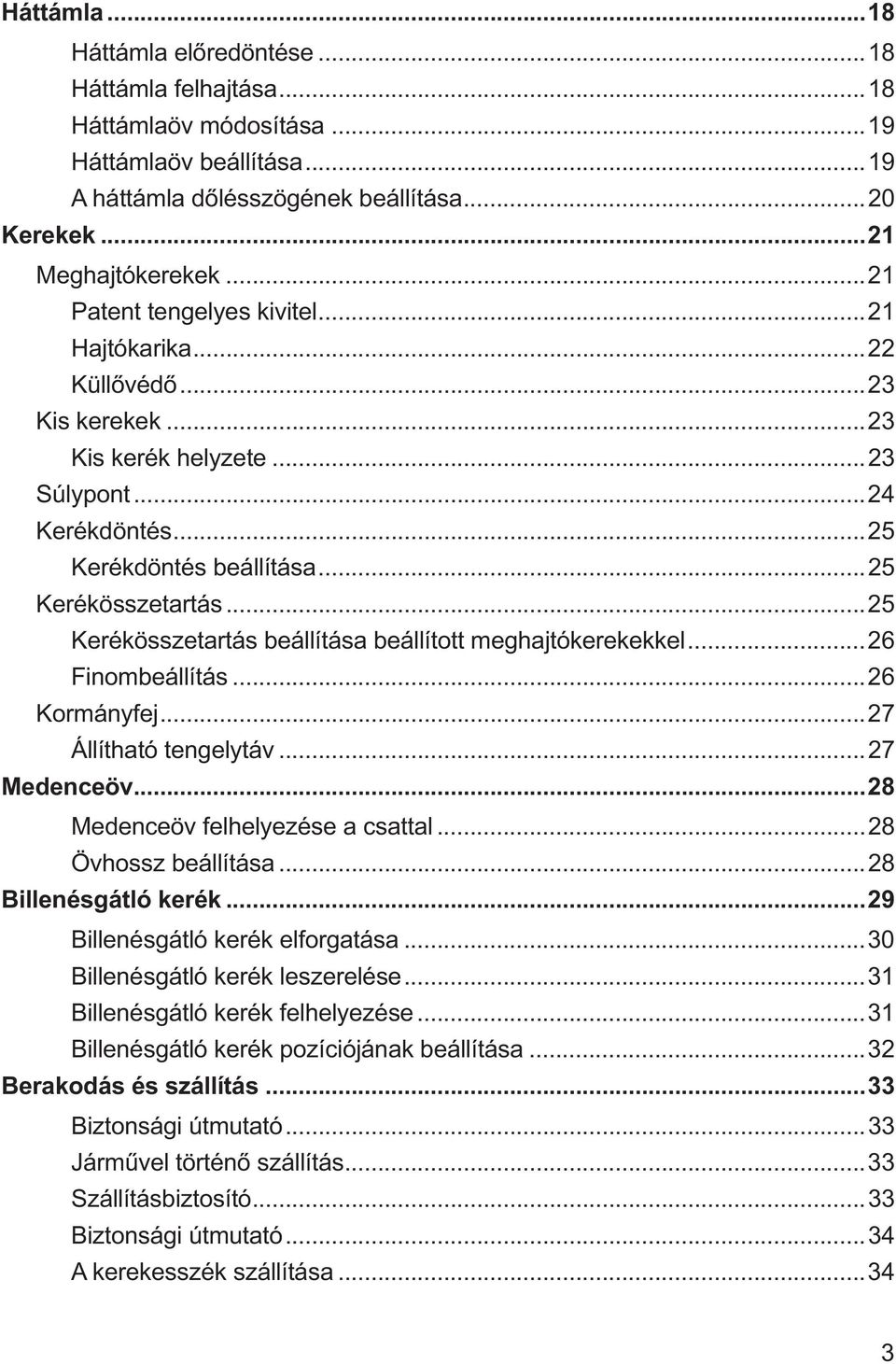

3 Háttámla...18 Háttámla előredöntése...18 Háttámla felhajtása...18 Háttámlaöv módosítása...19 Háttámlaöv beállítása...19 A háttámla dőlésszögének beállítása...20 Kerekek...21 Meghajtókerekek...21 Patent tengelyes kivitel...21 Hajtókarika...22 Küllővédő...23 Kis kerekek...23 Kis kerék helyzete...23 Súlypont...24 Kerékdöntés...25 Kerékdöntés beállítása...25 Kerékösszetartás...25 Kerékösszetartás beállítása beállított meghajtókerekekkel...26 Finombeállítás...26 Kormányfej...27 Állítható tengelytáv...27 Medenceöv...28 Medenceöv felhelyezése a csattal...28 Övhossz beállítása...28 Billenésgátló kerék...29 Billenésgátló kerék elforgatása...30 Billenésgátló kerék leszerelése...31 Billenésgátló kerék felhelyezése...31 Billenésgátló kerék pozíciójának beállítása...32 Berakodás és szállítás...33 Biztonsági útmutató...33 Járművel történő szállítás...33 Szállításbiztosító...33 Biztonsági útmutató...34 A kerekesszék szállítása

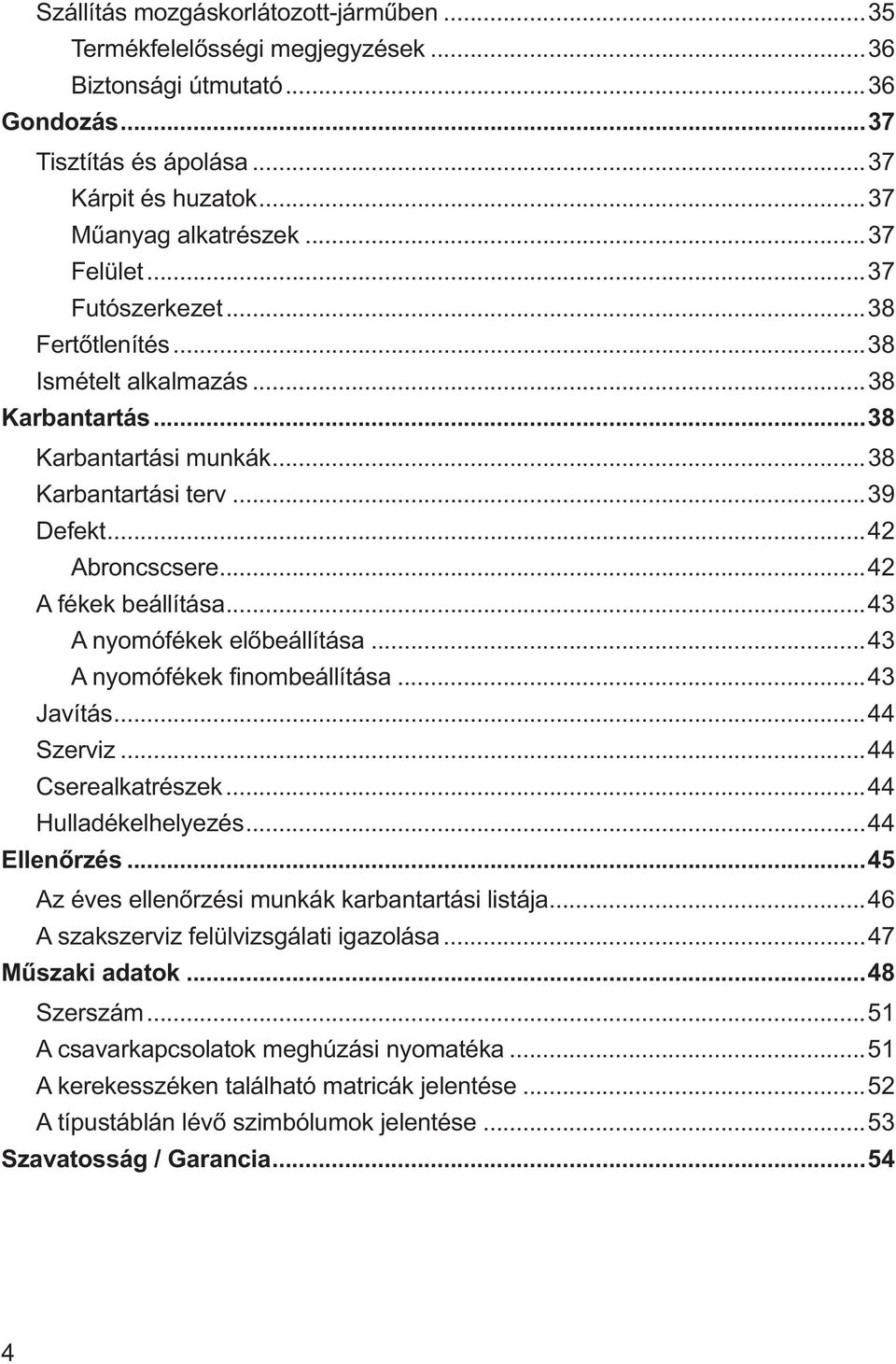

4 Szállítás mozgáskorlátozott-járműben...35 Termékfelelősségi megjegyzések...36 Biztonsági útmutató...36 Gondozás...37 Tisztítás és ápolása...37 Kárpit és huzatok...37 Műanyag alkatrészek...37 Felület...37 Futószerkezet...38 Fertőtlenítés...38 Ismételt alkalmazás...38 Karbantartás...38 Karbantartási munkák...38 Karbantartási terv...39 Defekt...42 Abroncscsere...42 A fékek beállítása...43 A nyomófékek előbeállítása...43 A nyomófékek finombeállítása...43 Javítás...44 Szerviz...44 Cserealkatrészek...44 Hulladékelhelyezés...44 Ellenőrzés...45 Az éves ellenőrzési munkák karbantartási listája...46 A szakszerviz felülvizsgálati igazolása...47 Műszaki adatok...48 Szerszám...51 A csavarkapcsolatok meghúzási nyomatéka...51 A kerekesszéken található matricák jelentése...52 A típustáblán lévő szimbólumok jelentése...53 Szavatosság / Garancia

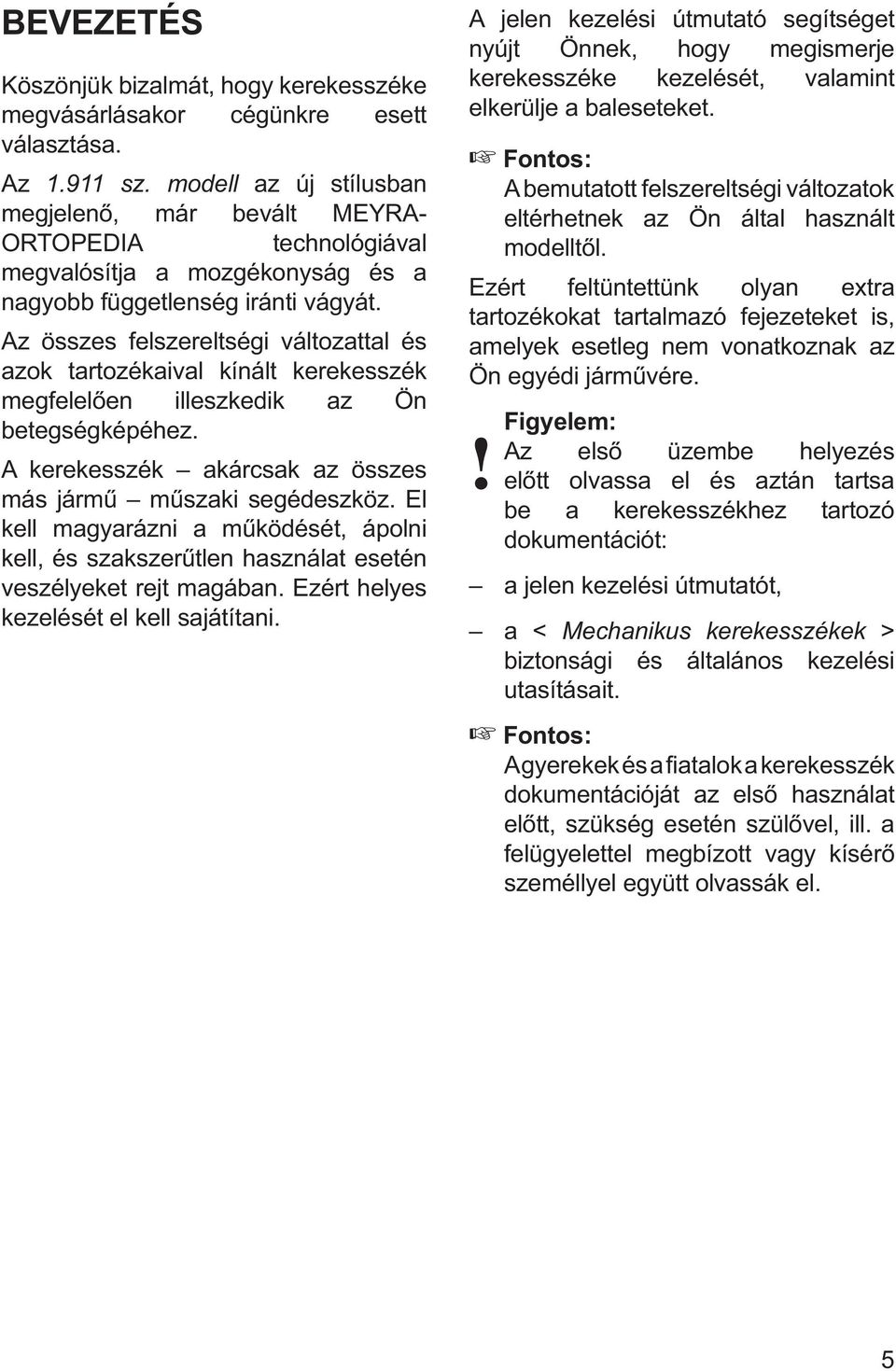

5 BEVEZETÉS Köszönjük bizalmát, hogy kerekesszéke megvásárlásakor cégünkre esett választása. Az sz. modell az új stílusban megjelenő, már bevált MEYRA- ORTOPEDIA technológiával megvalósítja a mozgékonyság és a nagyobb függetlenség iránti vágyát. Az összes felszereltségi változattal és azok tartozékaival kínált kerekesszék megfelelően illeszkedik az Ön betegségképéhez. A kerekesszék akárcsak az összes más jármű műszaki segédeszköz. El kell magyarázni a működését, ápolni kell, és szakszerűtlen használat esetén veszélyeket rejt magában. Ezért helyes kezelését el kell sajátítani. A jelen kezelési útmutató segítséget nyújt Önnek, hogy megismerje kerekesszéke kezelését, valamint elkerülje a baleseteket. A bemutatott felszereltségi változatok eltérhetnek az Ön által használt modelltől. Ezért feltüntettünk olyan extra tartozékokat tartalmazó fejezeteket is, amelyek esetleg nem vonatkoznak az Ön egyédi járművére.! Figyelem: Az első üzembe helyezés előtt olvassa el és aztán tartsa be a kerekesszékhez tartozó dokumentációt: a jelen kezelési útmutatót, a < Mechanikus kerekesszékek > biztonsági és általános kezelési utasításait. A gyerekek és a fiatalok a kerekesszék dokumentációját az első használat előtt, szükség esetén szülővel, ill. a felügyelettel megbízott vagy kísérő személlyel együtt olvassák el. 5

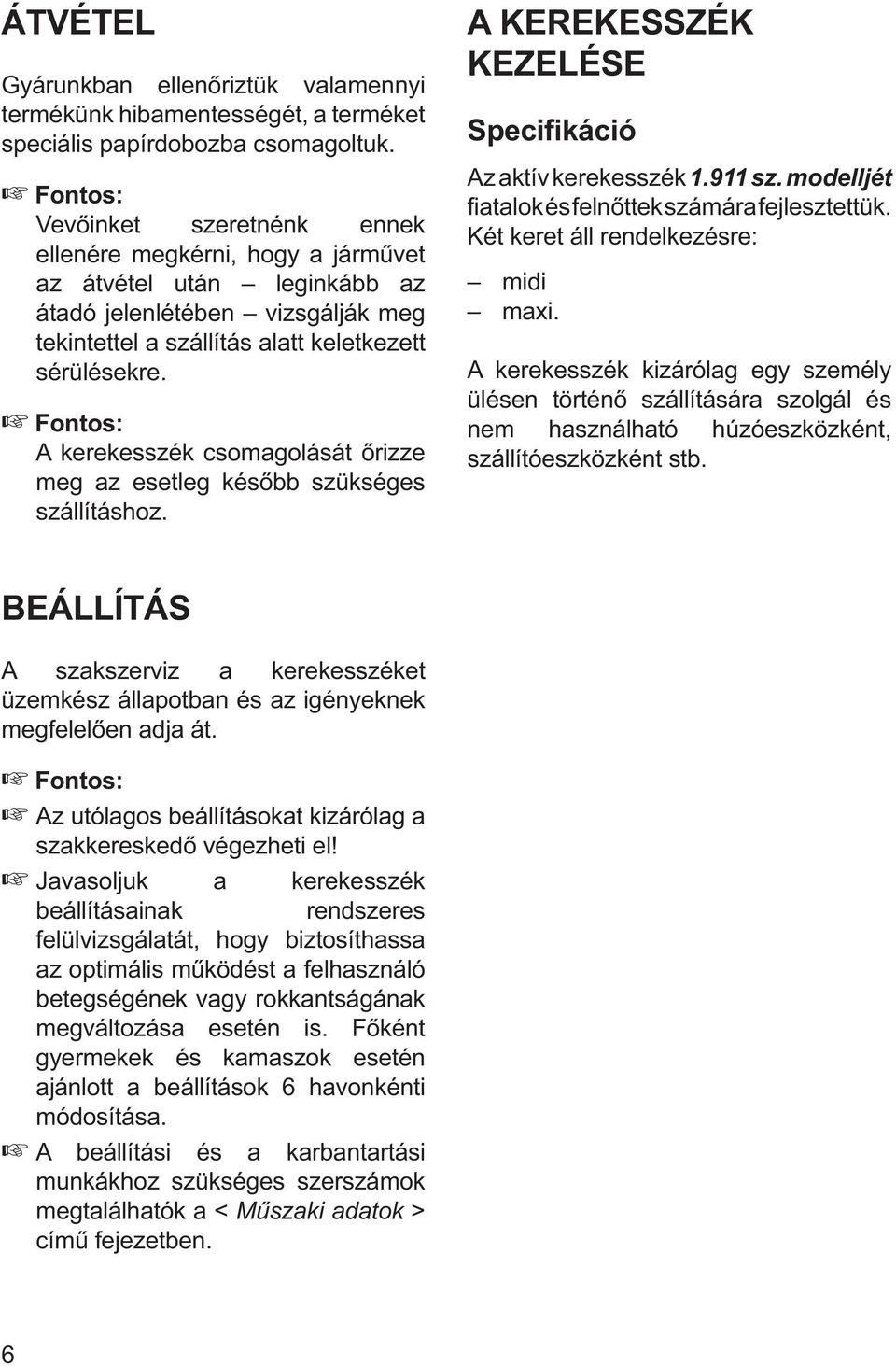

6 ÁTVÉTEL Gyárunkban ellenőriztük valamennyi termékünk hibamentességét, a terméket speciális papírdobozba csomagoltuk. Vevőinket szeretnénk ennek ellenére megkérni, hogy a járművet az átvétel után leginkább az átadó jelenlétében vizsgálják meg tekintettel a szállítás alatt keletkezett sérülésekre. A kerekesszék csomagolását őrizze meg az esetleg később szükséges szállításhoz. A KEREKESSZÉK KEZELÉSE Specifikáció Az aktív kerekesszék sz. modelljét fiatalok és felnőttek számára fejlesztettük. Két keret áll rendelkezésre: midi maxi. A kerekesszék kizárólag egy személy ülésen történő szállítására szolgál és nem használható húzóeszközként, szállítóeszközként stb. BEÁLLÍTÁS A szakszerviz a kerekesszéket üzemkész állapotban és az igényeknek megfelelően adja át. Az utólagos beállításokat kizárólag a szakkereskedő végezheti el! Javasoljuk a kerekesszék beállításainak rendszeres felülvizsgálatát, hogy biztosíthassa az optimális működést a felhasználó betegségének vagy rokkantságának megváltozása esetén is. Főként gyermekek és kamaszok esetén ajánlott a beállítások 6 havonkénti módosítása. A beállítási és a karbantartási munkákhoz szükséges szerszámok megtalálhatók a < Műszaki adatok > című fejezetben. 6

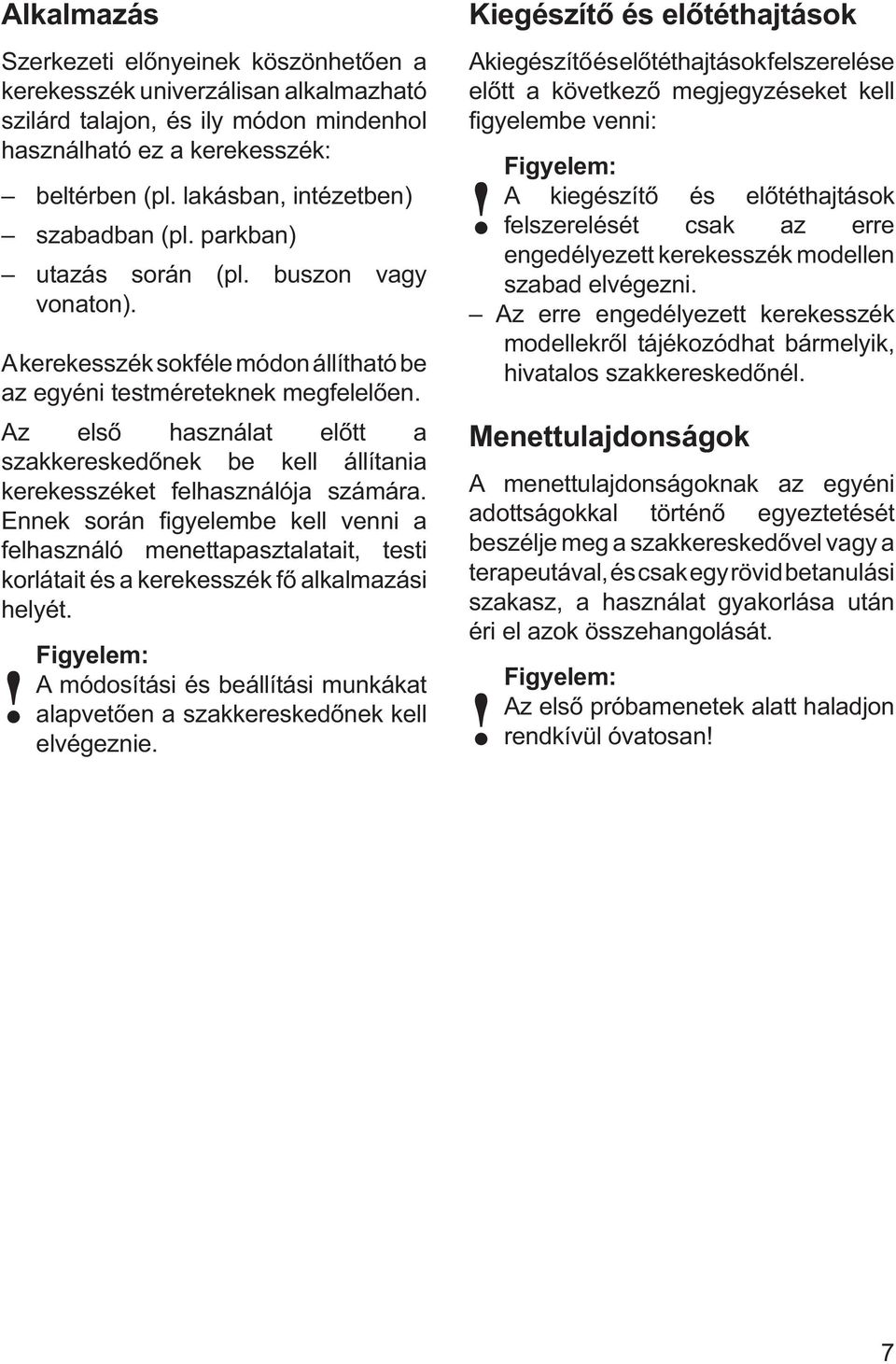

7 Alkalmazás Szerkezeti előnyeinek köszönhetően a kerekesszék univerzálisan alkalmazható szilárd talajon, és ily módon mindenhol használható ez a kerekesszék: beltérben (pl. lakásban, intézetben) szabadban (pl. parkban) utazás során (pl. buszon vagy vonaton). A kerekesszék sokféle módon állítható be az egyéni testméreteknek megfelelően. Az első használat előtt a szakkereskedőnek be kell állítania kerekesszéket felhasználója számára. Ennek során figyelembe kell venni a felhasználó menettapasztalatait, testi korlátait és a kerekesszék fő alkalmazási helyét. Figyelem:! A módosítási és beállítási munkákat alapvetően a szakkereskedőnek kell elvégeznie. Kiegészítő és előtéthajtások A kiegészítő és előtéthajtások felszerelése előtt a következő megjegyzéseket kell figyelembe venni:! Figyelem: A kiegészítő és előtéthajtások felszerelését csak az erre engedélyezett kerekesszék modellen szabad elvégezni. Az erre engedélyezett kerekesszék modellekről tájékozódhat bármelyik, hivatalos szakkereskedőnél. Menettulajdonságok A menettulajdonságoknak az egyéni adottságokkal történő egyeztetését beszélje meg a szakkereskedővel vagy a terapeutával, és csak egy rövid betanulási szakasz, a használat gyakorlása után éri el azok összehangolását. Figyelem:! Az első próbamenetek alatt haladjon rendkívül óvatosan! 7

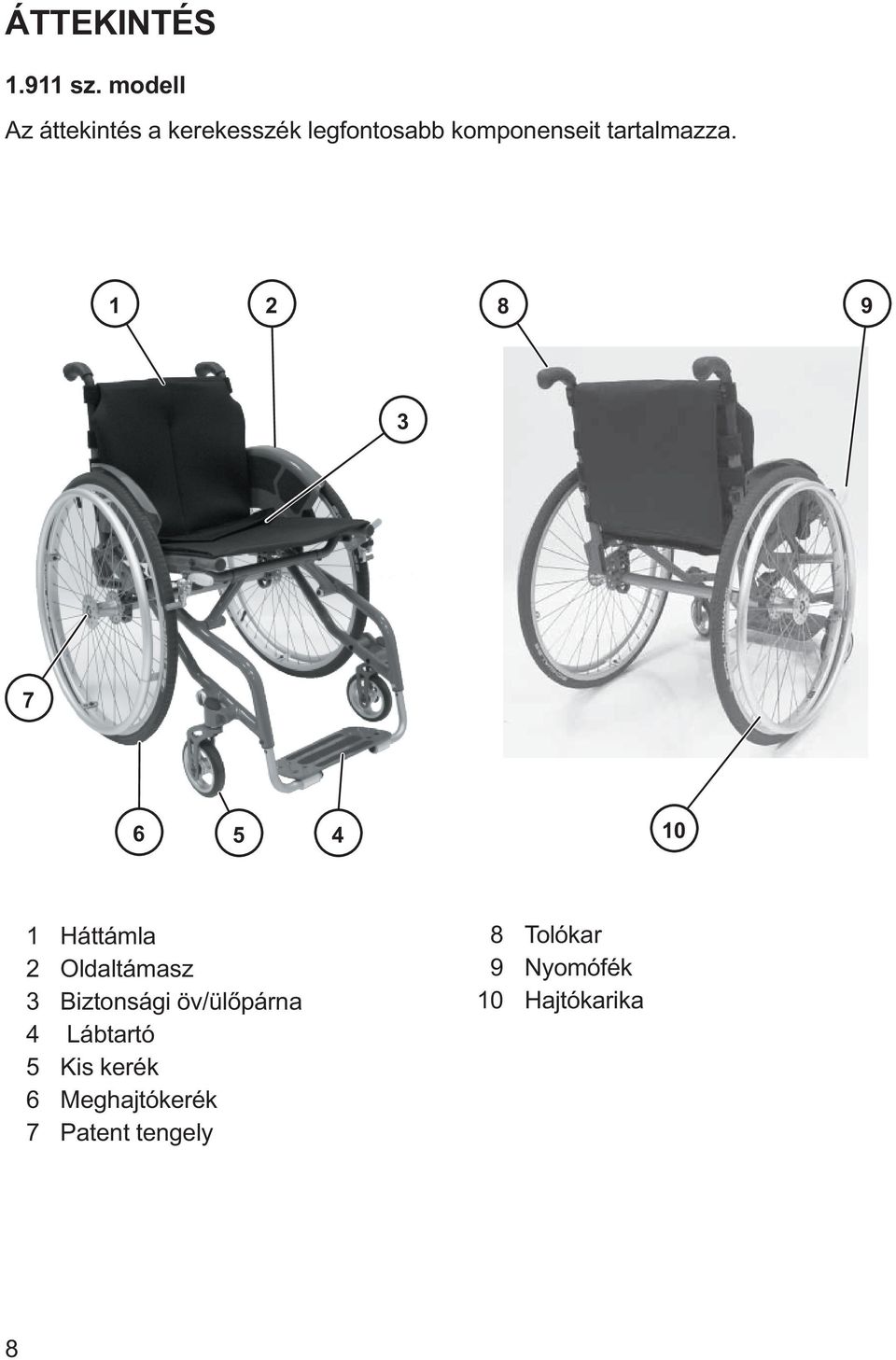

8 ÁTTEKINTÉS sz. modell Az áttekintés a kerekesszék legfontosabb komponenseit tartalmazza Háttámla 2 Oldaltámasz 3 Biztonsági öv/ülőpárna 4 Lábtartó 5 Kis kerék 6 Meghajtókerék 7 Patent tengely 8 Tolókar 9 Nyomófék 10 Hajtókarika 8

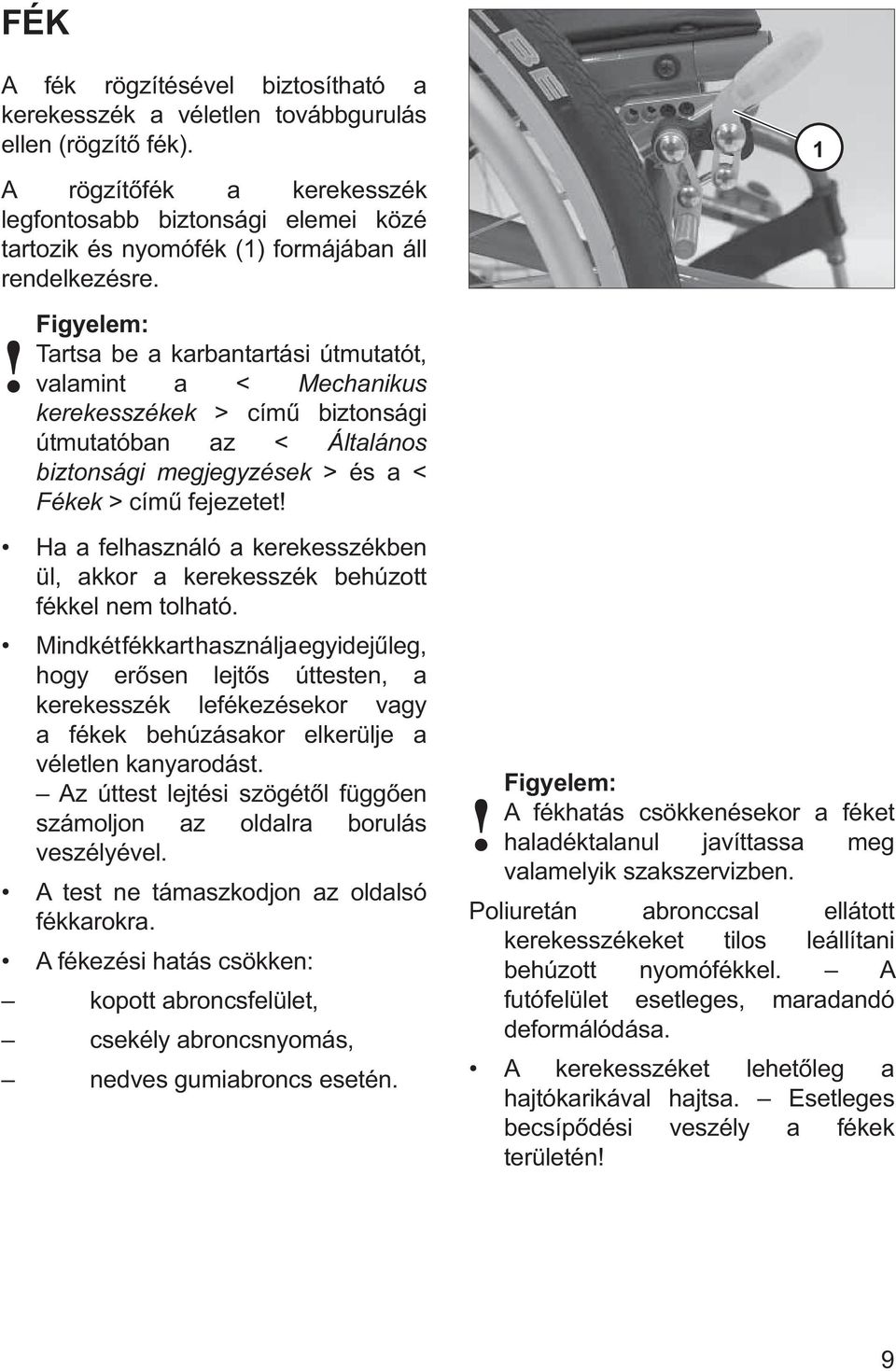

9 FÉK A fék rögzítésével biztosítható a kerekesszék a véletlen továbbgurulás ellen (rögzítő fék). A rögzítőfék a kerekesszék legfontosabb biztonsági elemei közé tartozik és nyomófék (1) formájában áll rendelkezésre.! Figyelem: Tartsa be a karbantartási útmutatót, valamint a < Mechanikus kerekesszékek > című biztonsági útmutatóban az < Általános biztonsági megjegyzések > és a < Fékek > című fejezetet! Ha a felhasználó a kerekesszékben ül, akkor a kerekesszék behúzott fékkel nem tolható. Mindkét fékkart használja egyidejűleg, hogy erősen lejtős úttesten, a kerekesszék lefékezésekor vagy a fékek behúzásakor elkerülje a véletlen kanyarodást. Az úttest lejtési szögétől függően számoljon az oldalra borulás veszélyével. A test ne támaszkodjon az oldalsó fékkarokra. A fékezési hatás csökken: kopott abroncsfelület, csekély abroncsnyomás, nedves gumiabroncs esetén. Figyelem:! A fékhatás csökkenésekor a féket haladéktalanul javíttassa meg valamelyik szakszervizben. Poliuretán abronccsal ellátott kerekesszékeket tilos leállítani behúzott nyomófékkel. A futófelület esetleges, maradandó deformálódása. A kerekesszéket lehetőleg a hajtókarikával hajtsa. Esetleges becsípődési veszély a fékek területén! 1 9

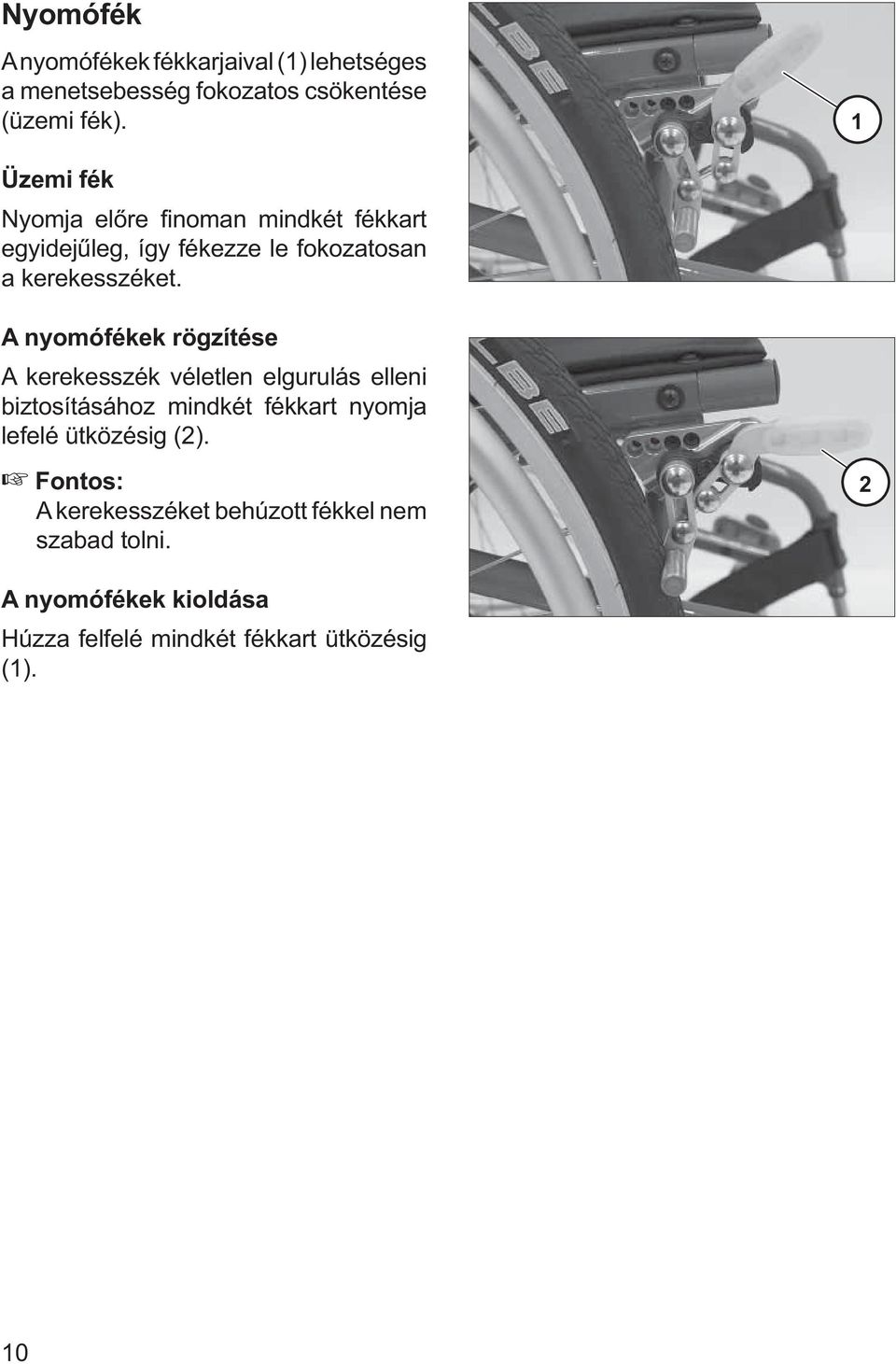

10 Nyomófék A nyomófékek fékkarjaival (1) lehetséges a menetsebesség fokozatos csökentése (üzemi fék). 1 Üzemi fék Nyomja előre finoman mindkét fékkart egyidejűleg, így fékezze le fokozatosan a kerekesszéket. A nyomófékek rögzítése A kerekesszék véletlen elgurulás elleni biztosításához mindkét fékkart nyomja lefelé ütközésig (2). A kerekesszéket behúzott fékkel nem szabad tolni. 2 A nyomófékek kioldása Húzza felfelé mindkét fékkart ütközésig (1). 10

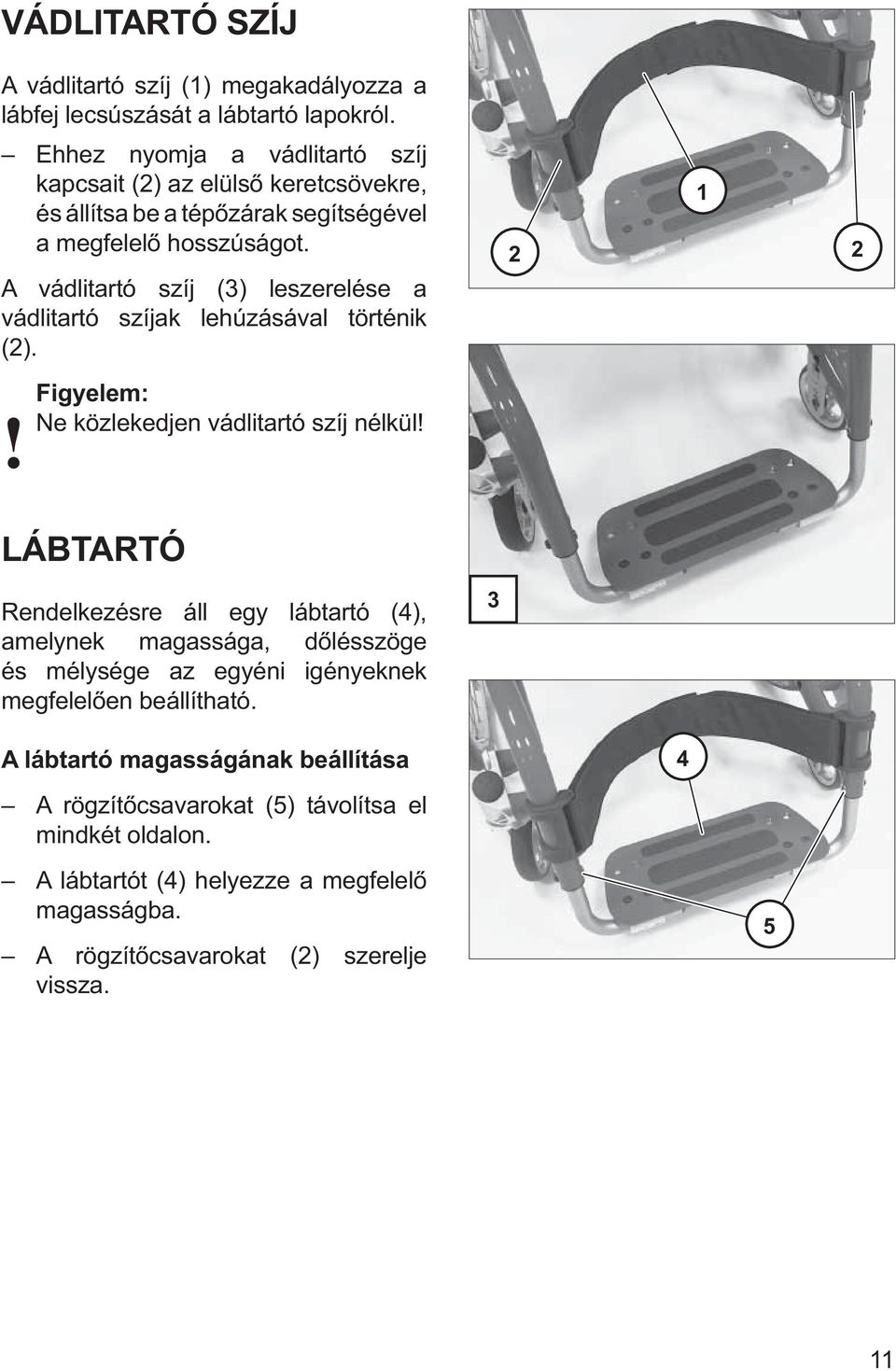

11 VÁDLITARTÓ SZÍJ A vádlitartó szíj (1) megakadályozza a lábfej lecsúszását a lábtartó lapokról. Ehhez nyomja a vádlitartó szíj kapcsait (2) az elülső keretcsövekre, és állítsa be a tépőzárak segítségével a megfelelő hosszúságot. A vádlitartó szíj (3) leszerelése a vádlitartó szíjak lehúzásával történik (2) ! Figyelem: Ne közlekedjen vádlitartó szíj nélkül! LÁBTARTÓ Rendelkezésre áll egy lábtartó (4), amelynek magassága, dőlésszöge és mélysége az egyéni igényeknek megfelelően beállítható. 3 A lábtartó magasságának beállítása 4 A rögzítőcsavarokat (5) távolítsa el mindkét oldalon. A lábtartót (4) helyezze a megfelelő magasságba. A rögzítőcsavarokat (2) szerelje vissza. 5 11

12 A lábtartó szögének beállítása A lábtartó dőlésszögét fokozatmentesen lehet beállítani. A csavarokat (6) meg kell oldani. Nyomja a lábtartót a kívánt szögbe. Ennek során ügyeljen a talajtól mért távolságra. Húzza meg a csavarokat (6) ismét. 6 6 A lábtartó mélységének beállítása További pozíciók állnak rendelkezésre a 180 -kal elforgatható lábtartó mélységének beállításához. 1 Távolítsa el a csavarokat (6). A lábtartó mélységét a lábtartó tartószerkezetének megfelelő furatokhoz illesztve állítsa be. A csavarokat (6) szerelje vissza ismét. Ennek során állítsa be a lábtartó (1) dőlésszögét

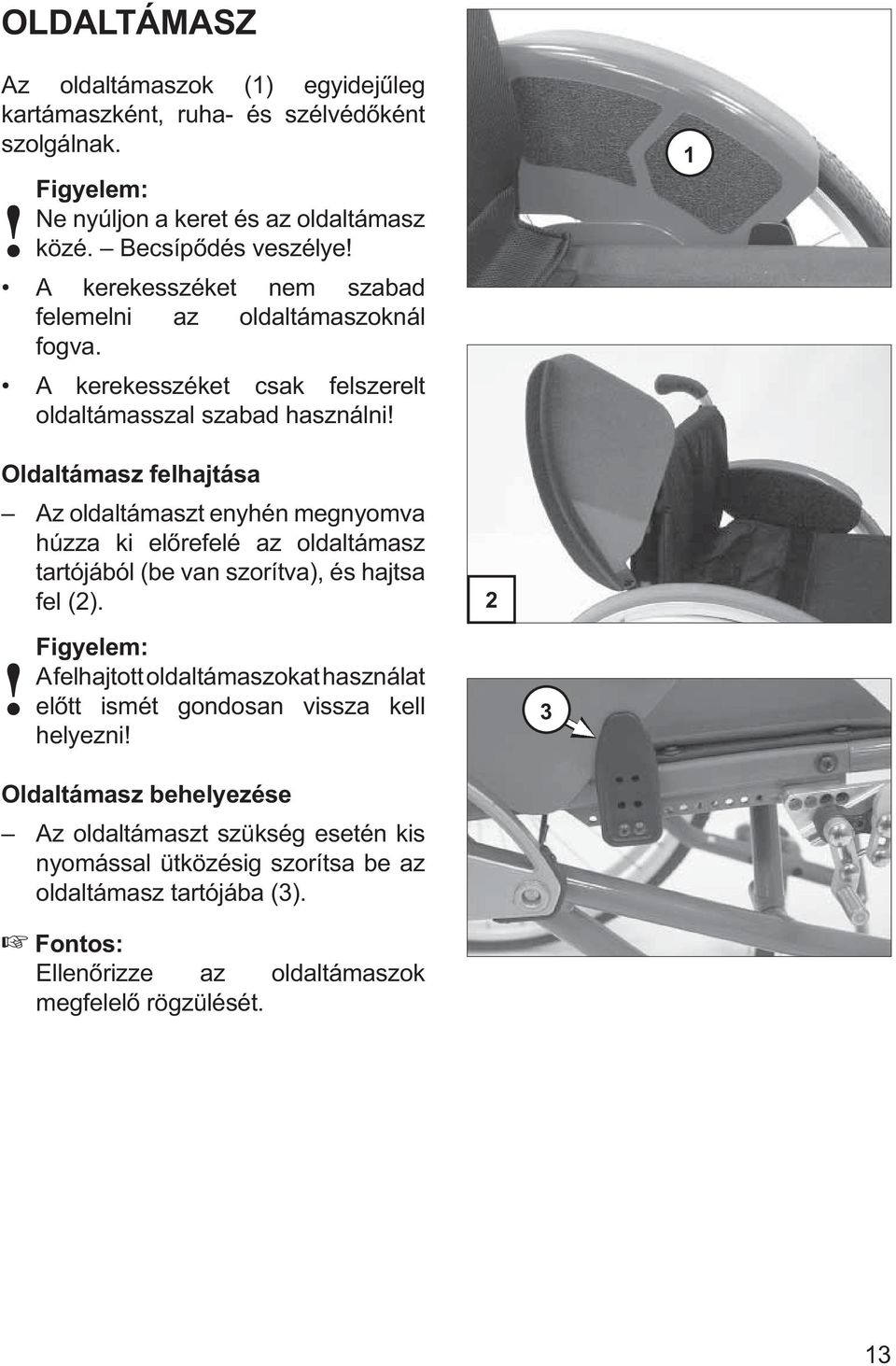

13 OLDALTÁMASZ Az oldaltámaszok (1) egyidejűleg kartámaszként, ruha- és szélvédőként szolgálnak.! Figyelem: Ne nyúljon a keret és az oldaltámasz közé. Becsípődés veszélye! A kerekesszéket nem szabad felemelni az oldaltámaszoknál fogva. A kerekesszéket csak felszerelt oldaltámasszal szabad használni! 1 Oldaltámasz felhajtása Az oldaltámaszt enyhén megnyomva húzza ki előrefelé az oldaltámasz tartójából (be van szorítva), és hajtsa fel (2).! Figyelem: A felhajtott oldaltámaszokat használat előtt ismét gondosan vissza kell helyezni! Oldaltámasz behelyezése Az oldaltámaszt szükség esetén kis nyomással ütközésig szorítsa be az oldaltámasz tartójába (3). Ellenőrizze az oldaltámaszok megfelelő rögzülését

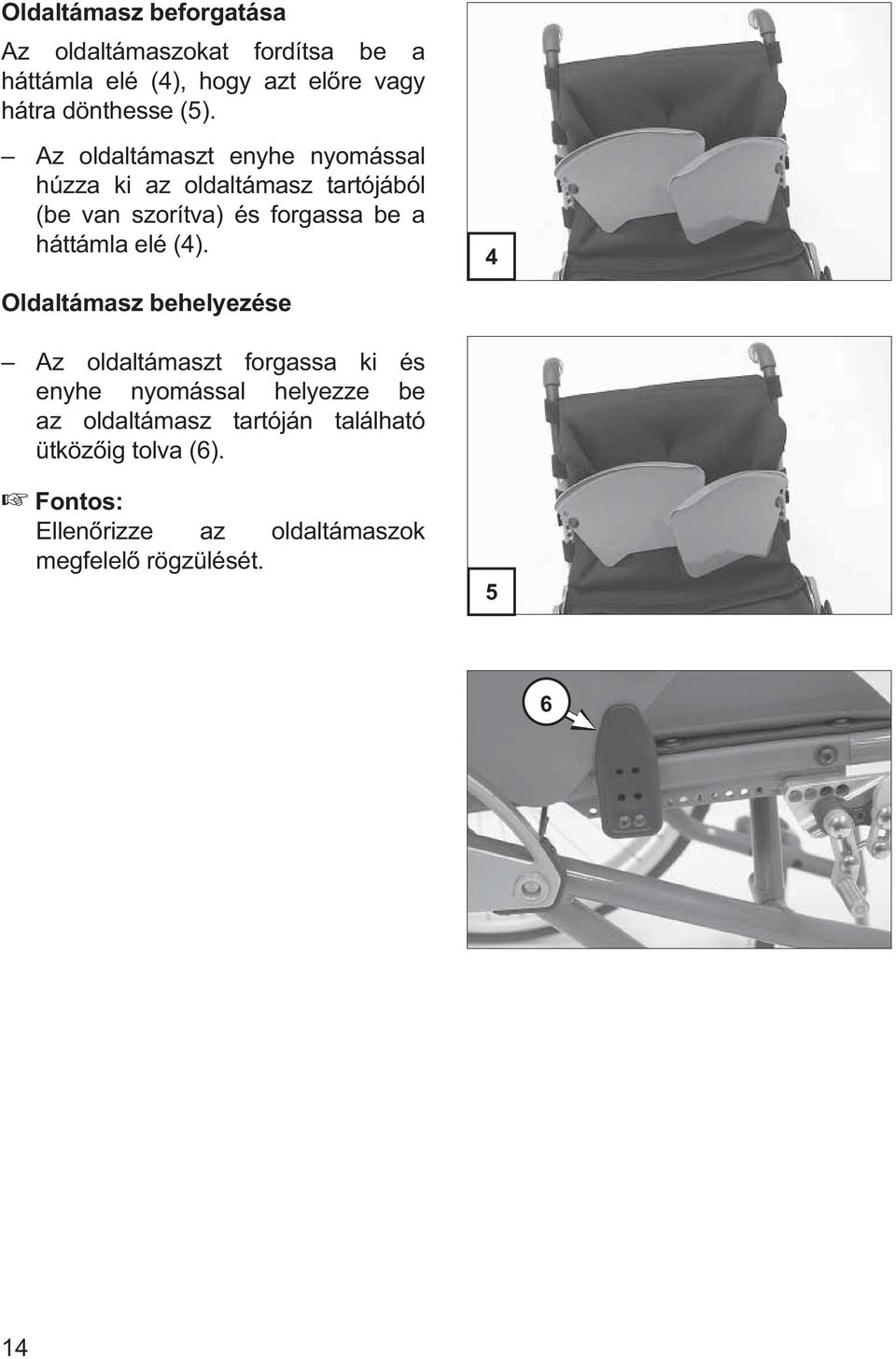

14 Oldaltámasz beforgatása Az oldaltámaszokat fordítsa be a háttámla elé (4), hogy azt előre vagy hátra dönthesse (5). Az oldaltámaszt enyhe nyomással húzza ki az oldaltámasz tartójából (be van szorítva) és forgassa be a háttámla elé (4). 4 Oldaltámasz behelyezése Az oldaltámaszt forgassa ki és enyhe nyomással helyezze be az oldaltámasz tartóján található ütközőig tolva (6). Ellenőrizze az oldaltámaszok megfelelő rögzülését

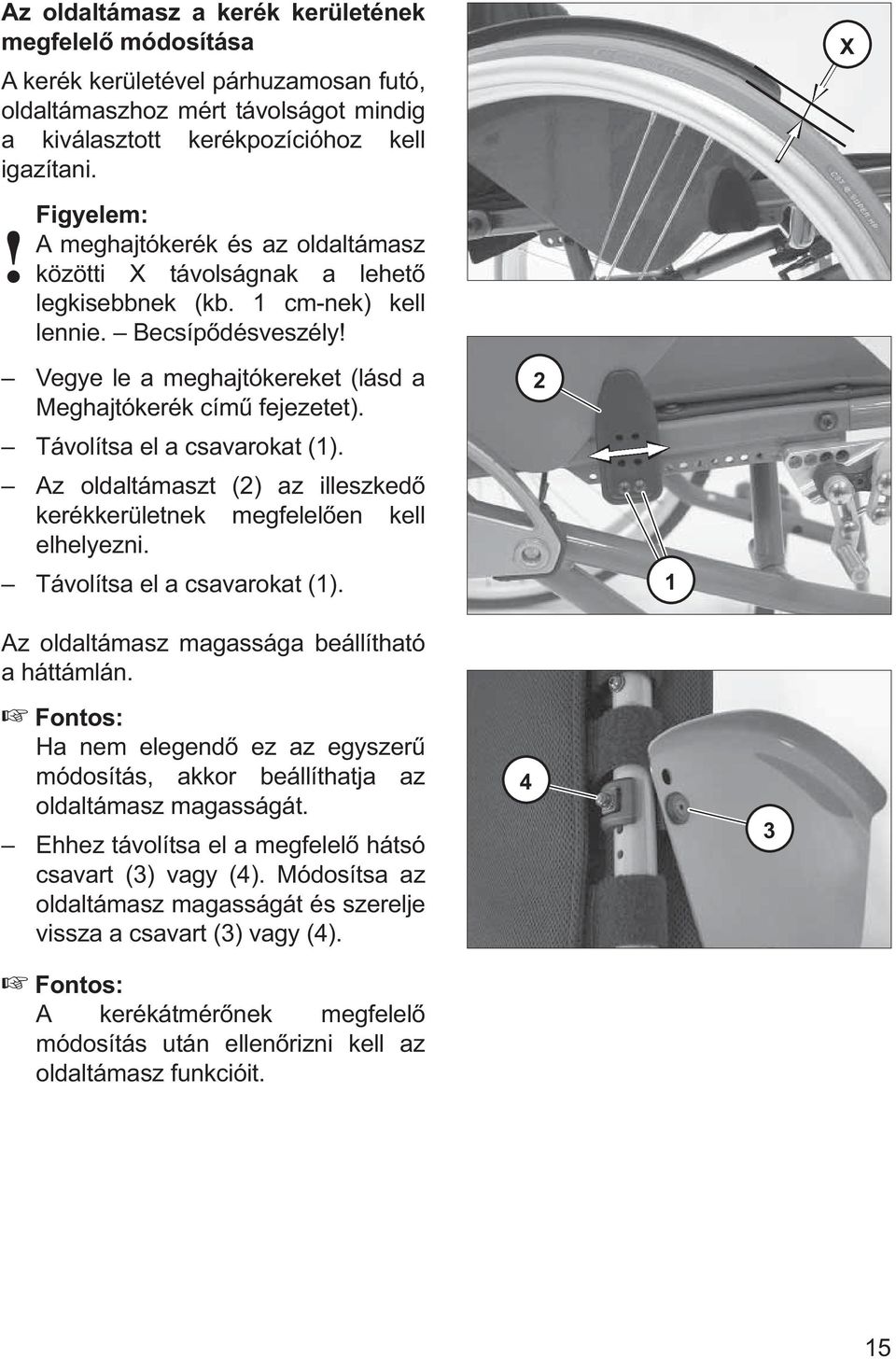

15 Az oldaltámasz a kerék kerületének megfelelő módosítása A kerék kerületével párhuzamosan futó, oldaltámaszhoz mért távolságot mindig a kiválasztott kerékpozícióhoz kell igazítani.! Figyelem: A meghajtókerék és az oldaltámasz közötti X távolságnak a lehető legkisebbnek (kb. 1 cm-nek) kell lennie. Becsípődésveszély! Vegye le a meghajtókereket (lásd a Meghajtókerék című fejezetet). Távolítsa el a csavarokat (1). Az oldaltámaszt (2) az illeszkedő kerékkerületnek megfelelően kell elhelyezni. Távolítsa el a csavarokat (1). Az oldaltámasz magassága beállítható a háttámlán X Ha nem elegendő ez az egyszerű módosítás, akkor beállíthatja az oldaltámasz magasságát. Ehhez távolítsa el a megfelelő hátsó csavart (3) vagy (4). Módosítsa az oldaltámasz magasságát és szerelje vissza a csavart (3) vagy (4). A kerékátmérőnek megfelelő módosítás után ellenőrizni kell az oldaltámasz funkcióit

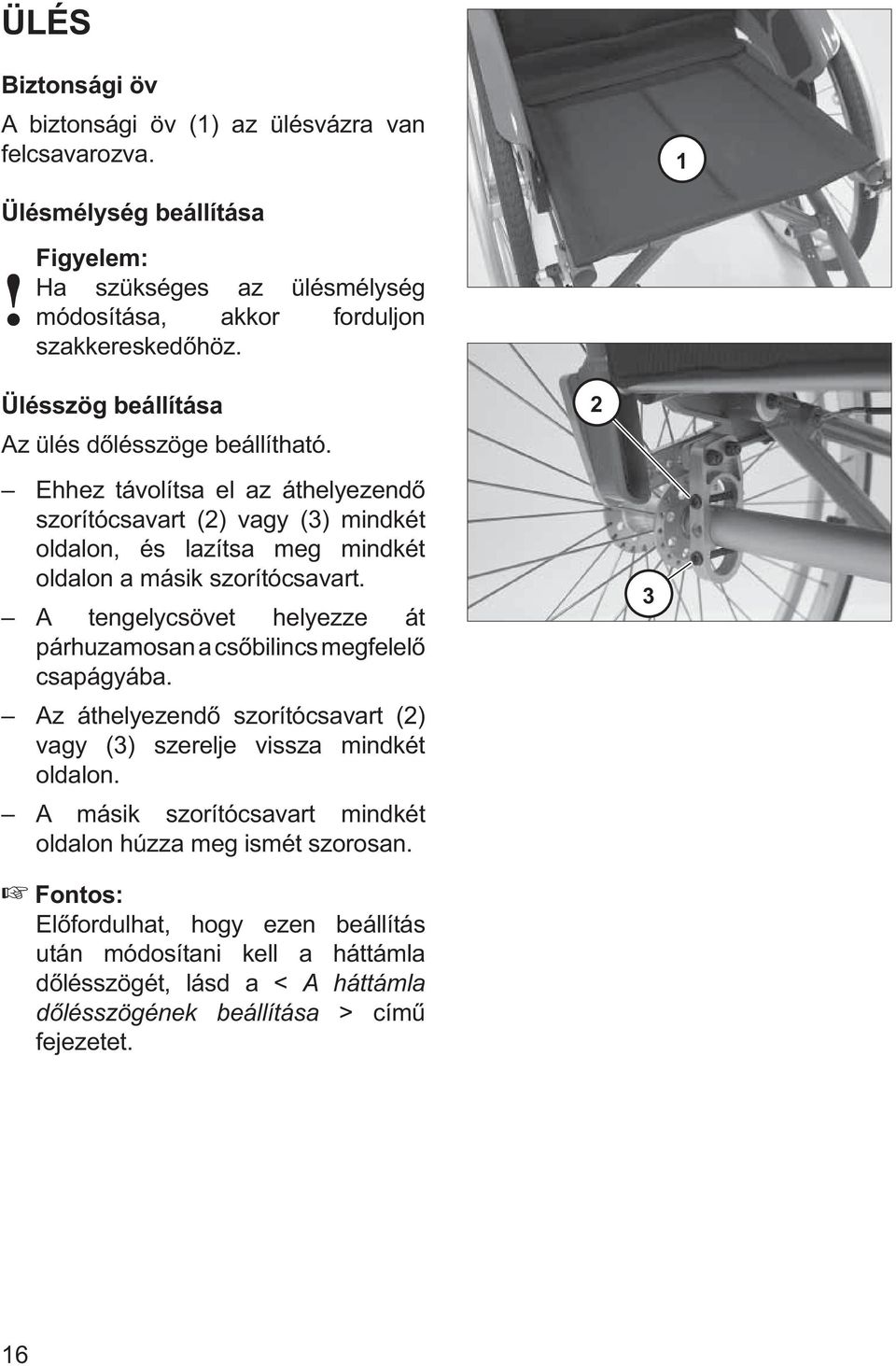

16 ÜLÉS Biztonsági öv A biztonsági öv (1) az ülésvázra van felcsavarozva. 1 Ülésmélység beállítása! Figyelem: Ha szükséges az ülésmélység módosítása, akkor forduljon szakkereskedőhöz. Ülésszög beállítása Az ülés dőlésszöge beállítható. Ehhez távolítsa el az áthelyezendő szorítócsavart (2) vagy (3) mindkét oldalon, és lazítsa meg mindkét oldalon a másik szorítócsavart. A tengelycsövet helyezze át párhuzamosan a csőbilincs megfelelő csapágyába. Az áthelyezendő szorítócsavart (2) vagy (3) szerelje vissza mindkét oldalon. A másik szorítócsavart mindkét oldalon húzza meg ismét szorosan. Előfordulhat, hogy ezen beállítás után módosítani kell a háttámla dőlésszögét, lásd a < A háttámla dőlésszögének beállítása > című fejezetet

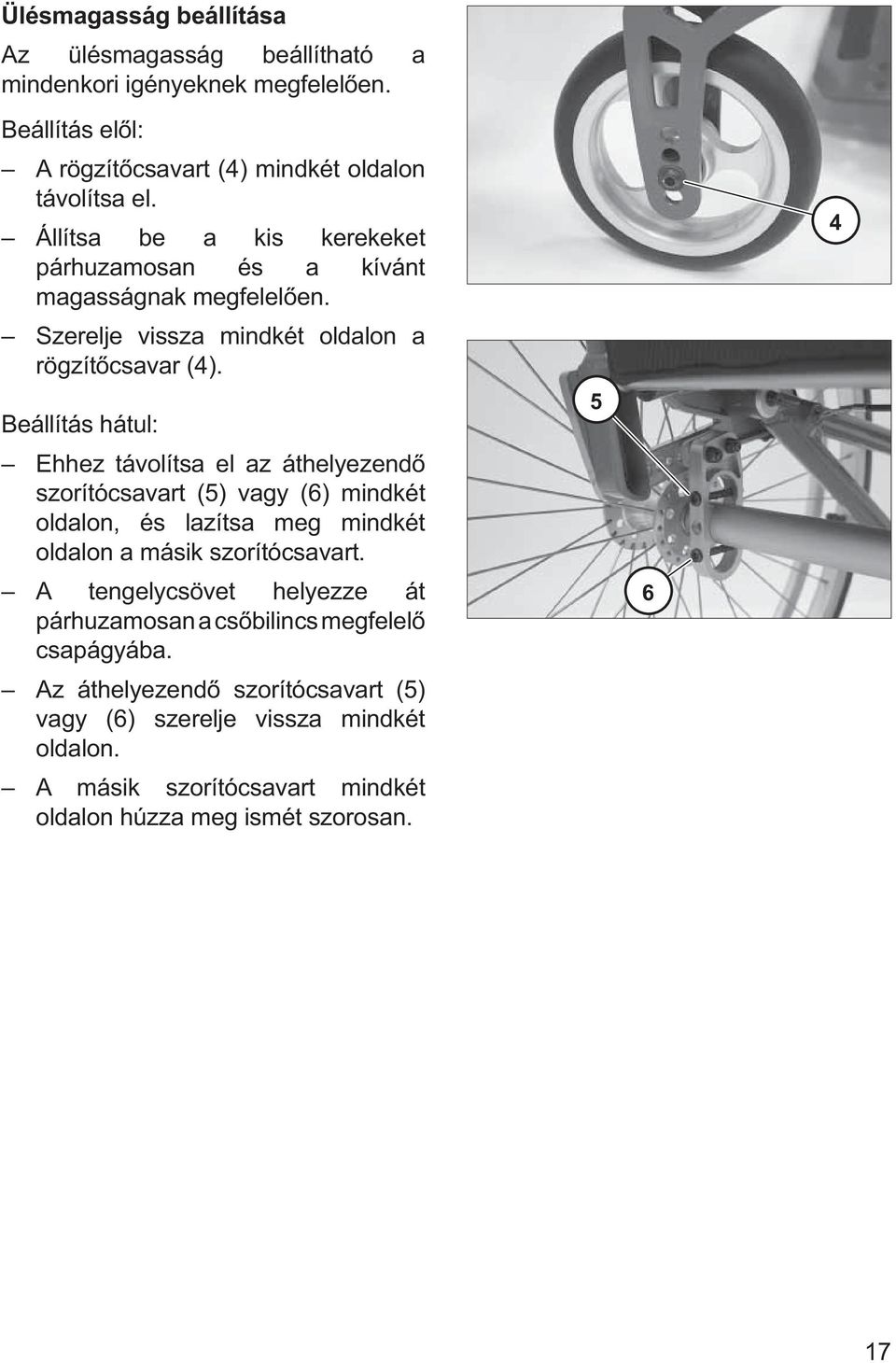

17 Ülésmagasság beállítása Az ülésmagasság beállítható a mindenkori igényeknek megfelelően. Beállítás elől: A rögzítőcsavart (4) mindkét oldalon távolítsa el. Állítsa be a kis kerekeket párhuzamosan és a kívánt magasságnak megfelelően. Szerelje vissza mindkét oldalon a rögzítőcsavar (4). Beállítás hátul: Ehhez távolítsa el az áthelyezendő szorítócsavart (5) vagy (6) mindkét oldalon, és lazítsa meg mindkét oldalon a másik szorítócsavart. A tengelycsövet helyezze át párhuzamosan a csőbilincs megfelelő csapágyába. Az áthelyezendő szorítócsavart (5) vagy (6) szerelje vissza mindkét oldalon. A másik szorítócsavart mindkét oldalon húzza meg ismét szorosan

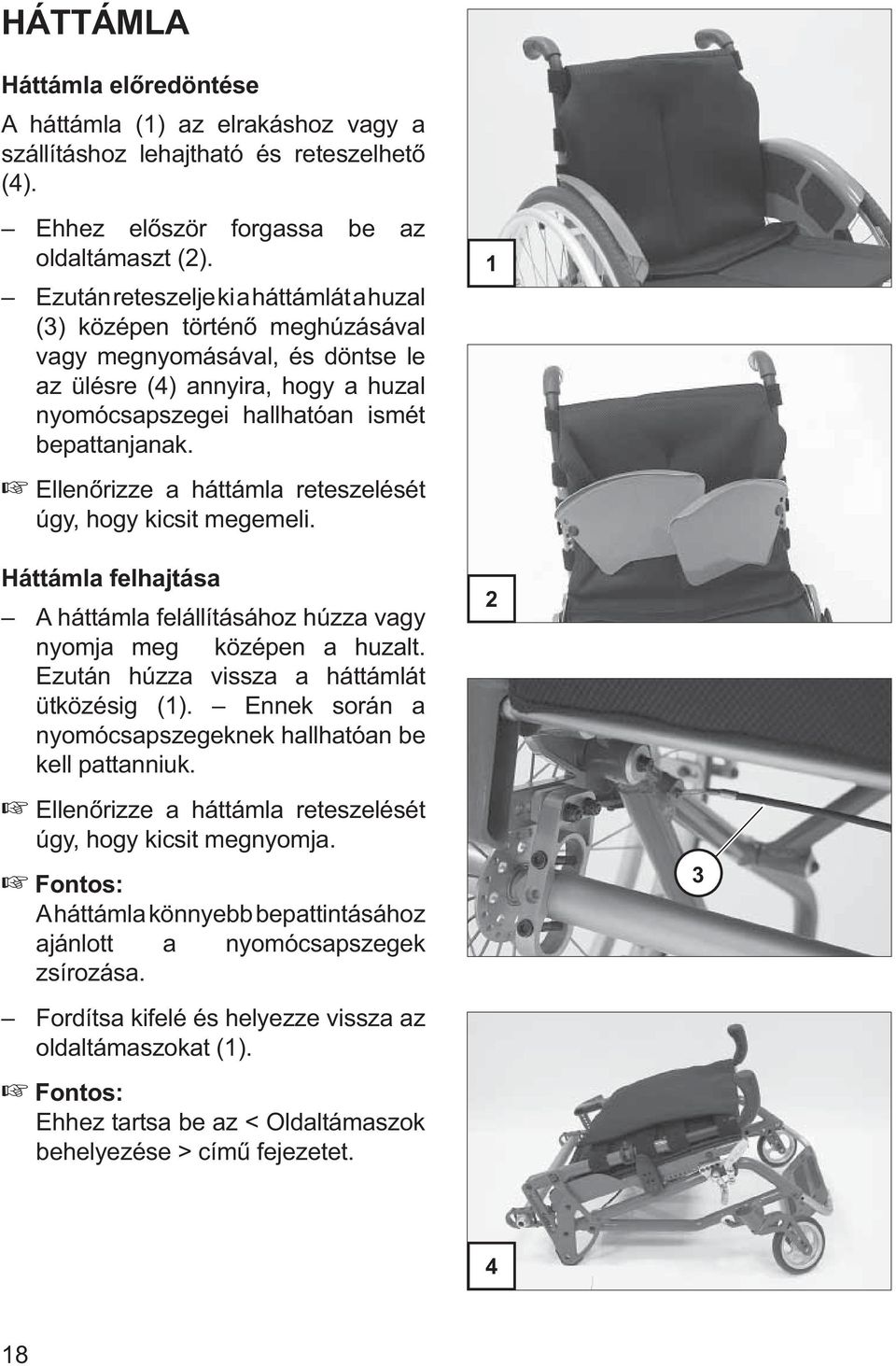

18 HÁTTÁMLA Háttámla előredöntése A háttámla (1) az elrakáshoz vagy a szállításhoz lehajtható és reteszelhető (4). Ehhez először forgassa be az oldaltámaszt (2). Ezután reteszelje ki a háttámlát a huzal (3) középen történő meghúzásával vagy megnyomásával, és döntse le az ülésre (4) annyira, hogy a huzal nyomócsapszegei hallhatóan ismét bepattanjanak. Ellenőrizze a háttámla reteszelését úgy, hogy kicsit megemeli. Háttámla felhajtása A háttámla felállításához húzza vagy nyomja meg középen a huzalt. Ezután húzza vissza a háttámlát ütközésig (1). Ennek során a nyomócsapszegeknek hallhatóan be kell pattanniuk. Ellenőrizze a háttámla reteszelését úgy, hogy kicsit megnyomja. A háttámla könnyebb bepattintásához ajánlott a nyomócsapszegek zsírozása. Fordítsa kifelé és helyezze vissza az oldaltámaszokat (1). Ehhez tartsa be az < Oldaltámaszok behelyezése > című fejezetet

19 Háttámlaöv módosítása A háttámla feszessége beállítható. A háttámla huzatot le kell húzni és előre kell hajtani (5). A beállítandó feszítőszalag tépőzárját nyissa ki és beállítás után ismét zárja le. Figyelem:! A tépőzárat legalább 10 cm-es átfedésben helyezze fel! A háttámla huzatot ismét hajtsa hátra és rögzítse a tépőzárral (6). A háttámlaöv beállítása Mindkét támlacsőben található két-két furat, amely a háttámlaöv (7) rögzítésére szolgál. 1 Csavarja ki mindkét oldalon a rögzítőcsavart (8). 2. Módosítsa a háttámlaöv magasságát annak eltolásával. 3. A rögzítőcsavart (8) mindkét oldalon csavarja be a támlacsőbe a háttámlaövön keresztül, majd húzza meg (7). Figyelem:! A háttámlaöv magasságállítását csak szakszerviz végezheti el

20 A háttámla dőlésszögének beállítása A háttámla üléshez viszonyított dőlésszögét öt pozícióba lehet beállítani. Hajtsa fel az oldaltámaszokat. Lazítsa meg mindkét oldalon a csavart (7). A sarokcsavarkötést (8) mindkét oldalon távolítsa el. Újra állítsa be a háttámla szögét. Csavarja vissza mindkét oldalon a sarokcsavarkötést (8). Húzza meg mindkét oldalon a csavart (7). Dugja be ismét az oldaltámaszokat. Ehhez tartsa be az < Oldaltámaszok behelyezése > című fejezetet.! Figyelem: Javasoljuk, hogy a háttámlát az úttestre merőleges helyzetbe állítsa. Különben fokozódik a borulásveszély!

21 KEREKEK Meghajtókerekek A meghajtókerekek szerszám nélkül levehetők, ill. felrakhatók. A meghajtókerekek levételekor vagy felhelyezésekor senki sem ülhet a kerekesszékben. A kerekesszéknek sima és szilárd talajon kell állnia. Kerék leszerelése előtt az alvázat borulásbiztos módon alá kell támasztani, és a kerekesszéket biztosítani kell felborulás és elgurulás ellen. 1 <Patent tengelyes kivitel Nyomja be a patent tengely kerékagyának közepén található rögzítőgombot (1). Húzza le vagy helyezze fel a meghajtókereket. Minden egyes szerelés után húzópróbát kell végezni! Figyelem:! A meghajtókerék felhelyezése után a rögzítőgombnak néhány milliméterrel ki kell lógnia a kerékanyából. A meghajtókerék biztosítva van. A rögzítő csapot tisztán kell tartani. Homokkal vagy földdel történő szennyeződés, valamint nedves pára lefagyása esetén meghibásodás alakulhat ki. 21

22 Hajtókarika Valamennyi hajtókarika helyzetét a meghajtókeréktől 15 mm-re (2)- standard beállítás - és 25 mm-re terveztük.! Figyelem: A hajtókarika cseréjét vagy a hajtókarika módosítását szakszerviznek kell elvégeznie. Tartsa be a biztonsági és általános kezelési utasításokat < Mechanikus kerekesszékek > fejezet < Hajtókarika>! 2 22

23 Küllővédő A kéz- és küllővédő megakadályozza a kéz sérülését a forgó küllős kerékbe, valamint a küllők közé történő benyúlás esetén. A küllővédőt három klipsz (3) rögzíti a küllőkhöz. 3 A küllővédő cseréjét vagy kicserélését szakszerviznek kell elvégeznie. Kis kerekek A kis kerék helyzete A kiskerék helyzete (4) a kormányvillában független a kiskerék átmérőjétől, mivel a kormányfej utánállítható. 4 23

24 Súlypont A súlypont áthelyezéssel, valamint a tengelycső elfordításával állítható be. 1 A beállítást a szakkereskedőnek kell elvégeznie!! Figyelem: Minél kisebb a tengelytávolság (ez a tengelycső előretolásával érhető el), annál fokozottabb a borulás veszélye! A kifogástalan menettulajdonságok elérése érdekében a tengelycsövet párhuzamosan kell eltolni. A tengelycső háttámla csőhöz mért távolságának mindkét oldalon meg kell egyeznie. Távolítsa el a csavart (1) a tengelycső mindkét oldalán. A tengelycsövet a kívánt tengelytávra párhuzamosan pozícionálja. Ismét szerelje le a csavarzatot (1) a tengelycső mindkét oldalán. 24

25 Kerékdöntés A kerékdöntés beállítható a különböző, 1 -, 3 - und 6 -os, patent tengely rögzítő adapterekkel (2). A beállítást szakkereskedőnek kell elvégeznie! 2 Kerékdöntés beállítása Vegye le a meghajtókereket. Ehhez nyomja be a kerék közepén található kioldó gombot és húzza le a meghajtókereket. Lazítsa meg a csőbilincsek szorítócsavarjait (3) mindkét oldalon. Húzza le a patent tengely rögzítő adaptereit (2). A megfelelő kerékdöntést biztosító patent tengelyt rögzítő adaptereket (2) be kell helyezni tartócsőbe. Enyhén húzza meg a csőbilincsek szorítócsavarjait (3) mindkét oldalon. Helyezze fel a meghajtókereket (lásd Patent tengely). Állítsa be a kerékösszetartást (lásd Kerékösszetartás). 3 3 Kerékösszetartás A rögzítő adapterek (2) elforgatásával beállítható a patent tengely kerékösszetartása. A beállítást szakkereskedőnek kell elvégeznie! Lazítsa meg a csőbilincsek szorítócsavarjait (3) mindkét oldalon. A patent tengely rögzítő adapterei (2) franciakulccsal még elforgathatók. 25

26 Kerékösszetartás beállítása beállított meghajtókerekekkel A meghajtókerekeket vizuális ellenőrzéssel be kell állítani a vázzal párhuzamos módon. Ehhez a patent tengely rögzítő adapterét (2) a megfelelő helyzetbe kell elforgatni. Finombeállítás A meghajtókerék és a keretcső közötti elülső távolságnak mindkét oldalon meg kell egyeznie. A távolságot például mérőléccel lehet kimérni. Megjegyzés: Mindeddig csak azt biztosítottuk, hogy mindkét meghajtókerék egyenlő távolságra legyen a váztól. Mérje meg azonos magasságban a meghajtókerekek közötti elülső és hátulsó távolságot. Ha nem áll rendelkezésre kerékösszetartást beállító szerszám, akkor használjon két, egyenlő magas tárgyat (pl. palackot), hogy ezeket a távolságokat azonos magasságban megmérhesse. A meghajtókerekek elülső és hátulsó távolsága közötti különbség ¼-ét mindkét oldalon utána kell állítani. Mérje meg a meghajtókerék és a vázcső közötti, elülső távolságot. A patent tengely rögzítő adaptereit forgassa el a megfelelő irányba, amíg nem sikerült egyenként utánállítania a különbség ¼-ét. A két oldalon újonnan beállított távolságot össze kell hasonlítani Mindkét oldalon azonos módon állítsa be a kerékösszetartást. Eltérő kerékösszetartás esetén a kerekesszék az egyenes vonaltól jobbra és balra eltérve fog gurulni. A csőbilincs szorítócsavarjait (3) húzza meg ismét mindkét oldalon. 26

27 Kormányfej A kormányfejnek (1) minden beállítás után az útpályára 90 -ban kell állnia. A beállítást a szakkereskedőnek kell elvégeznie! A kormányfej beállítására szolgáló kulisszás vezeték rögzítőcsavarját (2) rögzítse minden harmadik beállítás után oldható csavarrögzítő ragasztóval. Előtte a rögzítőcsavar meneteiből távolítsa el a zsír- és ragasztómaradékot, vagy pedig használjon új rögzítőcsavart. Állítható tengelytáv A kormányfejek kicserélésével módosul a tengelytáv és ezáltal a kerekesszék előredölése. Ehhez csavarja le a kormányfejek rögzítőcsavarjait (3). Ezután cserélje ki a kormányfejeket jobbról balra és fordítva. Ezután szerelje vissza a kormányfejeket, állítsa be az útpályára 90 -ban. 3 27

28 MEDENCEÖV A medenceöv a kerekesszékben ülő személy becsatolására szolgál. Az ülőhelyzet kiegészítő stabilizálása. Megakadályozza a kerekesszékből előre történő kibillenést. Fokozatmentesen beállítható a felhasználóra. A medenceöv hátulról van felcsavarozva háttámlacsőre (1). 3 1 A medenceöv utólagos beszerelését csak szakszerviz végezheti el! 2! Figyelem: A medenceöv nem része a kerekesszék és/vagy a benne ülő személy mozgássérült járműben történő szállítására szolgáló biztonsági öv rendszernek. 4 Medenceöv felhelyezése csattal Húzza előre mindkét övszalagot és kattanásig nyomja egymásba a csat két felét. Ezután végezzen húzópróbát. A medenceöv kinyitásához nyomja be a piros reteszgombot (2).! Figyelem: Ügyeljen arra, hogy ne szoruljon be semmilyen tárgy az övszalag alá! Így elkerülhető a nyomás miatti fájdalmas helyek kialakulása. Övhossz beállítása A medenceövet ne húzza meg túl feszesre. Az övbújtató (3) eltolásával és / vagy az övvég (4) meghúzásával módosítható a medenceöv hossza. 28

29 BILLENÉSGÁTLÓ KERÉK A befelé fordítható billenésgátló kerék (1) a borulás elleni védelmet szolgálja, és levehető a kerekesszék összehajtásához (2). A billenésgátló kereket mindkét oldalon párban vagy egyenként lehet felszerelni. A billenésgátló kerék elfordítását vagy leszerelését kísérő vagy segédszemélyzet végezheti el. 1 Figyelem:! A borulás elleni védelem fokozása érdekében soha ne haladjon befelé fordított vagy kihúzott billenésgátló kerékkel! A billenésgátló kerék bizonyos helyzetekben nem jelent elegendő védelmet az átfordulás ellen. 2 Ezért feltétlenül tilos: A felső testtel messzire hátra kihajolni. Hirtelen indulás, főként emelkedőn haladva. Szintkülönbségen pl. járda szélén vagy lépcsőfokon történő áthaladás. Előrebillenés veszélye. Tartsa be a < Mechanikus kerekesszékek > című biztonsági útmutatóban az < Emelkedőn történő haladás, akadályon történő áthaladás, > valamint < A felvonóban, emelőpadon és mozgólépcsőn történő haladás > című fejezet utasításait! 29

30 Billenésgátló kerék elfordítása A billenésgátló kerék elfordításához először nyomja be a retesz nyomógombját (1). Ezután fordítsa a billenésgátló kereket vízszintesen befelé (2), ill. kifelé (3), amíg hallhatóan vissza nem pattan a helyére a nyomógomb. A nyomógombnak hallhatóan és láthatóan be kell pattannia a 90 ban elforgatott, azonos magasságú helyzetben (4)+(1). Ellenőrizze a bepattant nyomógomb működését enyhe forgató mozgatással!

31 Billenésgátló kerék leszerelése Ehhez először nyomja be a nyomógombot (1), majd fordítsa kissé befelé és húzza ki lefelé a billenésgátló kereket (2). 1 Billenésgátló kerék felhelyezése Ehhez először nyomja be a nyomógombot, majd alulról a kívánt helyzet eléréséig fordítsa kissé befelé a billenésgátló kereket. Ezután fordítsa a billenésgátló kereket vízszintesen befelé (3), ill. kifelé (4), amíg hallhatóan vissza nem pattan a helyére a nyomógomb. A nyomógombnak a kívánt helyzet magasságában hallhatóan és láthatóan vissza kell pattannia a helyére (1). Ellenőrizze a bepattant nyomógomb működését enyhe forgató mozgatással!

32 Billenésgátló kerék pozíciójának beállítása A billenésgátló kerék tartójának áthelyezésével (5) azt a további pozíciókba állíthatja be. Ehhez szerelje le a rögzítőcsavarokat (6), és megfelelően helyezze át a billenésgátló kerék tartóját (5). Ezután szerelje vissza a billenésgátló kerék tartóját (5) a rögzítőcsavarokkal (6).! Figyelem: Az ülésmagasság és kerékméret bármilyen módosítása után ellenőriztesse a működést szakkereskedőjével!

33 BERAKODÁS ÉS SZÁLLÍTÁS Biztonsági útmutató A kerekesszék járműben történő szállításához el kell hagynia a kerekesszéket és egy megfelelő ülőfelületen helyet kell foglalnia a járműben. Tilos kerekesszékben ülő személyt szállítani. Baleset során olyan erők lépnek fel, amelyekre nem méreteztük a kerekesszéket, és amelyek ezáltal a kerekesszékben ülő utast veszélyeztethetik. Járművel történő szállítás A következő pontok esetleg fontosak lehetnek a szállításra szolgáló járműben rendelkezésre álló hely miatt. Döntse hátra a háttámlát. Vegye le a meghajtókerekeket. Helyezze be a billenésgátló kereket. A szállításhoz leszerelt alkatrészeket tárolja biztonságosan, és gondosan helyezze fel ismét a kerekesszék használata előtt. Szállításbiztosító Ha a kerekesszék a szállítójárműben található, akkor járjon el a következők szerint: Húzza be a rögzítőfékeket. Tegye a kerekesszék korábban esetleg leszerelt alkatrészeit biztonságos és védett helyre. A táskákat és járóbotokat, valamint az egyéb, nem kerekesszékhez tartozó tárgyakat el kell távolítania, és biztos helyre kell tennie. Feszítő hevederekkel biztosítsa a kerekesszéket. A feszítő hevedereket csak a személygépjármű erre rendszeresített alkatrészein, valamint a kerekesszék vázán rögzítse! A kerekesszék hevederrel történő rögzítéséhez ne használja a kis kerekeket, a lábtartót és a tolókarokat. Csak engedélyezett rögzíteszközt használjon. Összeszereléskor arra kell ügyelnie, hogy mindegyik alkatrészt előírásszerűen felhelyezze és biztosan rögzítse. Ellenőrizze az egységek megfelelő feszességét. 33

34 A megfelelő tartók általában rendelkezésre állnak a személygépjárművekben stb., és a járművek kezelési útmutatójában le vannak írva. A kerekesszék szállítása előtt érdeklődjön személygépjármű kereskedőjénél a meglevő rögzítő fülekkel vagy más biztosító berendezéssel történő, veszélytelen biztosításról! Biztonsági útmutató A rögzítetlen tárgyakat biztonságos helyen meg kell őrizni. A kerekesszék szállítása A kerekesszék szállításához az ülésre hajthatja a háttámlát (1). A tengelycső (2) ekkor hordozókengyelként szolgál. A kerekesszék szállítása előtt ellenőrizze a háttámla reteszelését!

35 Szállítás mozgáskorlátozottjárműben Javasoljuk, hogy a kerekesszék járműben történő szállításához szálljon ki a kerekesszékből, és foglaljon helyet egy megfelelő ülésen a járműben. Amennyiben elkerülhetetlen a kerekesszékben történő szállítás, akkor a kerekesszéknek a DIN része szerinti biztonsági öv rendszerrel kell rendelkeznie. A szállítójárműnek a DIN része szerinti felszereltséggel kell rendelkeznie a kerekesszék szállításához. Ez a szabvány írja le az ún. biztonsági bekötő rendszert. Ez a rendszer biztosítja a kerekesszék és a felhasználó egységét a mozgássérültek számára szolgáló szállítójárművekben. Ezt a rendszert két összetevőre lehet felosztani: személy bekötő rendszerre (SBR) kerekesszék bekötő rendszerre (KBR) A biztonsági bekötő rendszernek a következő, műszaki követelményeket kell teljesítenie: Az SBR öve biztosítja a medence és a váll területén a belső szervek lehető legcsekélyebb sérülését. A szállító személyzet egyszerűen, egyértelműen és gyorsan kezelheti, és a rendszer könnyű hozzáférhetőséget biztosít a szállítójárműben. Ez a biztonsági bekötő rendszer a kerekesszék szilárd, utánszerelhető eleme, és egyesíti magában az SBR és a KBR rendszert. Ezeket a követelményeket teljesíti a 4 pontos rendszer, amely a feszítővisszahúzóhoz tartozó, két elülső, szabványos zárnyelvből és a feszítővisszahúzóhoz tartozó két hátsó, szabványos zárnyelvből, valamint a medenceövből áll. A medenceöv hossza beállítható és egy zárnyelvvel rendelkezik a szilárd, váll felett keresztben átfutó biztonsági öv rögzítéséhez. A szabványos zárnyelvek egyrészt a kerekesszékkel, másrészt az engedélyezett övfeszítő- és visszahúzók révén a feszítőfülekkel vagy furatokkal van összekötve, amelyek a DIN részének megfelelően a jármű padlójába süllyesztve kerülnek kivitelre. A biztonsági öv rendszer csak normál közlekedési helyzetben (éles fékezés stb. esetén) és nem a szabványban rögzített vizsgálati értékeken kívül eső ütközés esetén szavatol megfelelő biztonságot. Főként a jármű hátuljába történő ütközés esetén nem szavatol megfelelő biztonságot. 35

36 A kerekesszék fejtámasza csak a fejtartás támogatására és nem szállítási biztosításként szolgál. Ezért szükséges a mozgássérült járművek számára kivitelezett fejtámasz! Figyelem:! Ennek során az állítható dőlésszögű háttámlát függőlegesen kell állítani. A legömbölyített ülést vízszintesen kell állítani. Ha a kerekesszékhez a DIN része szerinti biztonsági öv felszereltség szükséges, akkor forduljon szakkereskedőhöz. Termékfelelősségi megjegyzések A kerekesszék mozgássérültjárművel (BTW-vel) történő szállítása saját kockázatra lehetséges! Nem vállalunk felelősséget olyan kárért, amely a jármű mozgássérültjárműben történő szállítása során keletkezik. Biztonsági útmutató Személy szállítása esetén ügyelni kell arra, hogy ne szoruljon be semmilyen tárgy sem az övszalag alá! Így elkerülhető a nyomás miatti fájdalmas helyek kialakulása. Amennyiben lehetséges, használjon a szállítás alatt fixen rögzített, biztonságos ülést. A kerekesszéket csak menetiránynak megfelelően elhelyezve szállítsa. A kerekesszék mozgássérültjárműben történő, szakszerű biztosításáról a vezetőnek, ill. a kísérőnek kell gondoskodnia. A kerekesszék mozgássérültjárműben történő, szakszerű szállításához a kerekesszéket és használóját az erre rendszeresített helyen megfelelő biztonsági övvel kell rögzíteni. A rögzítetlen tárgyakat biztonságos helyen meg kell őrizni. 36

37 GONDOZÁS Tisztítás és ápolása A kerekesszéket tilos nagynyomású tisztítóval tisztítani! A kerekesszék ápolására olyan vízalapú tisztító- és ápolószert kell alkalmazni, mint a Sonax bőrápoló emulziója. Az ápolás során be kell tartani a gyártó által megadott alkalmazási utasításokat. Tilos olyan agresszív tisztítószert használni, mint pl. az oldószer, a kemény kefe stb. Kárpit és huzatok A kárpitot és a huzatokat általában ápolási útmutatóval (táblával) látjuk el. Minden más esetben a következő utasítások érvényesek: A párnákat meleg vízzel és kézi mosogatószerrel kell megtisztítani. A foltokat szivaccsal és lágy kefével kell eltávolítani. A makacs szennyeződéseket a kereskedelemben kapható finommosószer alkalmazásával kell letörölni. Tisztítás után tiszta vízzel törölje át és hagyja megszáradni. Műanyag alkatrészek Az oldaltámaszok stb. kiváló minőségű műanyagokból készültek. A műanyag alkatrészeket csak meleg vízzel vagy semleges tisztítóval, illetve kenőszappannal tisztítsa meg. A kereskedelemben kapható műanyagtisztítók alkalmazása során tartsa be a gyártó által megadott alkalmazási utasításokat. Felület A felület kiváló minőségű bevonata biztosítja a korrózió elleni védelmet. A lakkozott és krómozott felületek tisztításához a kereskedelemben kapható, e célra szolgáló minőségi tisztítószerek alkalmazása javasolt. Ha a felületvédelem karcolás stb. miatt megsérül, akkor az ilyen helyeket a szakkereskedőknél kapható festékjavító tollal kell kijavítani. 37

38 Futószerkezet A vázat és a kerekeket enyhe tisztítószerrel kell megtisztítani. Ezután jól meg kell szárítani. A vázat ellenőrizni kell tekintettel a korróziós károkra és más sérülésekre. A mozgó alkatrészek alkalmankénti, enyhe beolajozásával (lásd még karbantartási útmutató) gondoskodhat arról, hogy a kerekesszéket sokáig használhassa. Fertőtlenítés Ha a terméket több személy használja (pl. ápolóotthonban), akkor kötelező kereskedelemben kapható fertőtlenítőszer alkalmazása. Kézfertőtlenítéshez ajánljuk az Incidin plus 0,25-0,5 %-os alkalmazási oldatát vagy egyenértékű fertőtlenítőszert. Az ápolás során be kell tartani a gyártó által megadott alkalmazási utasításokat. Fertőtlenítés előtt tisztítsa meg a kárpitot és a fogantyúkat. Ismételt alkalmazás Minden egyes használat ellenőrizze a teljes kerekesszéket. Az újbóli használatba vételhez szükséges higiéniai teendőket az érvényben lévő higiéniai terv szerint kell végrehajtani. KARBANTARTÁS A jármű hiányos ápolása és karbantartása vagy ápolásának és karbantartásának elhanyagolása a gyártói felelősség korlátozását vonja maga után. Karbantartás A következő karbantartási terv útmutató a karbantartási munkák elvégzéséhez. Nem ad tájékoztatást a járművön ténylegesen elvégzendő feladatok terjedelméről. 38

39 Karbantartási terv MIKOR MIT MEGJEGYZÉS Használat előtt Ellenőrizni kell a fékrendszer kifogástalan működését A fékkart ütközésig kell nyomni. A lefékezett kerekek üzemi feltételek mellett nem foroghatnak tovább. Ha mégis továbbforognak, akkor szervizzel kell megjavíttatni a fékeket. Az ellenőrzést a felhasználó vagy pedig segítő személy végzi el. Ellenőrizni kell a fék kopását. A fékkart mozgassa oldalra. A felhasználó vagy segítő személy végezheti el. Ha megnövekszik a fékkar játéka, forduljon haladéktalanul szakszervizhez. Balesetveszély! Ellenőrizni valamennyi rögzített feszességét. kell csavarral alkatrész Mindenek előtt ellenőrizni kell: a háttámla- és ülésprofilok oldalkereten történő rögzítését a lábtartó oldalkereten történő rögzítését, az ülés alatti stabilizáló rudak rögzítését. 39

40 Karbantartási terv MIKOR MIT MEGJEGYZÉS Használat előtt Az abroncsok légnyomását ellenőrizni kell. Standard kerékabroncs: 4 bar = 56 psi Nagynyomású kerékabroncs: 8,0 bar = 116 psi A felhasználó vagy segítő személy végezheti el. Ehhez használjon abroncsnyomásmérő készüléket vagy amennyiben nincsen ilyen alkalmazza a kézi módszert (lásd a Mechanikus kerekesszékek > című biztonsági útmutató < Fékek > című fejezetét)! Ellenőrizze abroncsprofilt. az A felhasználó szemrevételezéssel elvégezheti. Kopott kerékabroncs vagy a kerék sérülése esetén szakszervizzel javíttassa meg azt. A háttámla csövek és vázcsövek épségét ellenőrizni kell. A felhasználó vagy segítő személy végezheti el. Haladéktalanul forduljon szakszervizhez deformálódás esetén, vagy ha repedések jelennek meg a hegesztési varrat területén. Balesetveszély! 40

41 Karbantartási terv MIKOR Használat előtt MIT Ellenőrizze a háttámla reteszét MEGJEGYZÉS A felhasználó vagy segítő személy végezheti el. 8 hetente (megtett útmennyiségtől függetlenül) A következő alkatrészeket néhány csepp olajjal kell lekenni: a reteszelések mozgó alkatrészeit, a fékkarcsapágyat. A felhasználó vagy segítő személy végezheti el. Az alkatrészekről olajozás előtt törölje le a fáradt olaj maradványait. Ügyeljen arra, hogy ne kerüljön felesleges olajmennyiség a környezetbe (pl. a ruhájára). Ellenőrizze valamennyi csavarkapcsolat feszességét. A felhasználó vagy segítő személy végezheti el. 6 havonta (a használati gyakoriságtól függően) Ellenőrizze a tisztaságot. Az általános állapotot. Lásd Ápolás. Lásd Javítás. 41

42 Defekt Ha levegős tömlős gumiabroncs esetén defekt történik olyan, hegyes tárgy behatolása miatt, mint pl. a szög, csavar, üvegcserép stb., akkor a sérülést javítással (gumijavítóval) vagy a tömlő cseréjével kell megszüntetni.! Figyelem: A kerékcsere alatt senki sem ülhet a kerekesszékben. A kerekesszéknek sima és szilárd talajon kell állnia. Kerék leszerelése előtt az alvázat borulásbiztos módon alá kell támasztani, és a kerekesszéket biztosítani kell felborulás és elgurulás ellen. Abroncscsere A kerekeket mindig párban kell cserélni. Két, különböző mértékben kopott abroncs hátrányosan hat a kerekesszék egyenes futására.! Figyelem: A kerék javítása előtt nyissa ki a légszelepet, hogy leengedje a tömlőben maradt levegőt. A kerék abroncsnyomása megtalálható mindkét oldalon a gumiköpenyen vagy a < Műszaki adatok > című fejezetben. A meghajtókerék gumicseréje Figyelem:! A gumiköpeny levételét és felhelyezését megfelelő szerelőszerszámokkal (kerékpártartozékkal) végezze el. A gumiköpeny alá tilos csavarhúzóval vagy más hegyes/éles tárgyal benyúlni! A kis kerekek gumicseréje Csere vagy javítás előtt le kell szerelni a kis kerék tengelyét (1). Tartsa be a szerelés során az esetleg alkalmazott perselyek és tárcsák elrendezését. 1 42

43 A fékek beállítása Ellenőrizni kell és szükség esetén be kell állítani a fékek működését a < Karbantartási utasítás > szerint, valamint a meghajtókerekeket minden egyes áthelyezés után. A nyomófékeket a meghajtókerekek abroncsának, az abroncs légnyomásának és a felhasználó súlyának figyelembe vétele mellett egyenlően állítsa be. Balesetveszély egyoldalú fékhatás miatt! 1 A nyomófékek előbeállítása Csavarja ki a nyomófék rögzítőcsavarjait (1). Ezután a kioldott nyomófék fékcsapszegét tolja kb mm-rel a meghajtókerék elé. Ezután szerelje vissza a rögzítőcsavarokat (1) a lehető legközelebbi csavarpozícióban. A leírtaknak megfelelően állítsa be a szemben lévő nyomóféket. A fékek működését és feszességét ellenőrizni kell. 2 A nyomófékek finombeállítása Lazítsa meg a mindenkori nyomófék szorítócsavarját (2). A nyomóféknek a szorítósín tartományban történő kismértékű eltolásával történik a megfelelő finombeállítás. A szorítócsavart (2) ismét meg kell húzni. A nyomófékek működését és feszességét ellenőrizni kell. 43

44 Javítás A javítási és karbantartási munkák elvégzéséhez forduljon bizalommal valamelyik szakszervizhez. A szakszerviz ismeri a munkák megfelelő végrehajtásának módját és szakképzett személyzettel rendelkezik. Szerviz Amennyiben kérdése merül fel, vagy segítségre van szüksége, kérjük, hogy forduljon szakkereskedőhöz, akit irányelveinknek megfelelően gyárunkban képeztünk ki, és a tanácsadást, a szervizelést, valamint a javításokat el tudja végezni. Cserealkatrészek Cserealkatrészek csak szakkereskedőn keresztül rendelhetők. Javítás esetén csak eredeti pótalkatrészeket szabad felhasználni! A más cégek alkatrészei meghibásodást okozhatnak. A szakkereskedőnél rendelkezésre áll a megfelelő cikkszámmal és rajzokkal ellátott pótalkatrészlista.! Figyelem: A biztonsági szempontból fontos alkatrészek vagy egységek beszerelését csak szakszerviz végezheti el. Balesetveszély! A megfelelő pótalkatrész szállításához minden esetben adja meg a kerekesszék sorozatszámát (SN) is, amely korábban a járműazonosító szám (Fz-I-Nr.) volt! Ez a típustáblán található. A kerekesszék bármilyen, szakkereskedő által elvégzett módosítása/változtatása esetén mellékelni kell az olyan kiegészítő információkat, mint pl. a kerekesszék kezelési utasításának szerelési/kezelési útmutatója, valamint rögzíteni kell a módosítás időpontját és pótalkatrészrendelés esetén meg kell adni azt. Így később pótalkatrész rendelés esetén elkerülhető a téves rendelési adatok közlése. Hulladékelhelyezés A készülék csomagolása újrafelhasználható. A fém részek újrahasznosíthatók. A műanyag részek újrahasznosíthatók. A hulladékártalmatlanítást a mindenkori nemzeti törvényi előírásoknak megfelelően kell elvégezni. Hulladékártalmatlanítással foglalkozó helyi cégekről a városi- /községi önkormányzatnál kérhet felvilágosítást. 44

45 ELLENŐRZÉS Biztonsági okból és az időben fel nem ismert kopási jelenségekből eredő balesetek elkerülése érdekében a normál üzemi feltételek mellett éves ellenőrzés szükséges. Ezt a következő karbantartási listának megfelelően kell elvégezni. Hogy a kerekesszék minden helyzetben a lehető legnagyobb biztonságot nyújtsa és a lehető legmegbízhatóbb legyen, bízza ezeket a munkákat szakszervizre. A szakszervizek munkatársai ismerik a jármű műszaki jellemzőit és rendelkeznek a megfelelő szerszámokkal. Időben felismerik a kezdődő kopást és eredeti pótalkatrészeket használnak. A nehéz használati feltételek mellett pl. az ápolási területen történő napi alkalmazás esetén és a kerekesszék felhasználóinak gyakori változása esetén célszerű elvégezni a fékek és a futómű közbenső ellenőrzését. 45

46 Az éves ellenőrzési munkák karbantartási listája Előmunkálatok a megtekintéssel történő vizsgálathoz Amennyire lehetséges, távolítsa el az ülés- és támlaelemet. Szükség esetén a járművet vagy részterületeit szemrevételezés útján meg kell tisztítani. Szemrevételezéses ellenőrzés Ellenőrizze a váz, a rászerelt alkatrészek és a tartozékok épségét, korróziómentességét, valamint a lakk épségét. Általános ellenőrzések Ellenőrizze a rögzítő csavarkötések szilárdságát. Ellenőrizze valamennyi rászerelt alkatrészt/elemet. Ellenőrizze a műanyag alkatrészek, a fogantyúk, rászerelt alkatrészek és tartozékok rögzítését. Ellenőrizze a Bowden huzal épségét. Futómű Ellenőrizze a kis kerék és meghajtókerék rögzítését. Ellenőrizze a patent tengelyek működését. Ellenőrizze az abroncs állapotát és az abroncsnyomást. Ellenőrizze a kis kerék felfüggesztésének állapotát, működését és használhatóságát. Fékek Ellenőrizze a fékek működését. Olajok/zsírok Az emelőkarok forgáspontjai, csapágy helyei és mozgó részei. Bowden huzalok. Végellenőrzés Ellenőrizze a világító- és jelzőberendezés állapotát. Fékek/kormányzás/menetteszt kiegészítő ellenőrzése emelkedőn és lejtőn. A mechanikus beállító rendszer általános működésellenőrzése. Menetteszt. 46

47 A szakszerviz felülvizsgálati igazolása Jármű adatai: Modell: Szállítólevél száma: Sorozatsz. (SN) / járműazonosító sz. (Fz-I-Nr.): Ellenőrzés átadáskor Szaküzlet pecsétje: Ajánlott biztonsági ellenőrzés (legkésőbb 12 havonta) Szaküzlet pecsétje: Aláírás: Aláírás: Kelt: Kelt: Következő biztonsági ellenőrzés 12 hónap múlva Kelt: Következő biztonsági ellenőrzés 12 hónap múlva Kelt: Ajánlott biztonsági ellenőrzés (legkésőbb 12 havonta) Szaküzlet pecsétje: Ajánlott biztonsági ellenőrzés (legkésőbb 12 havonta) Szaküzlet pecsétje: Aláírás: Aláírás: Kelt: Kelt: Következő biztonsági ellenőrzés 12 hónap múlva Kelt: Következő biztonsági ellenőrzés 12 hónap múlva Kelt: 47

48 MŰSZAKI ADATOK A következő táblázatban látható, összes adat a megfelelő modell alapkivitelére vonatkozik. Mérési pontosság +/-1,5 cm, +/-2 A kerekesszék adatainak rövidítése: SH = ülés magassága SB = ülés szélessége ST = ülés mélysége RH = háttámla magassága HSH = hátulsó ülésmagasság Modell:...XR Típustábla:...a villás kitámasztó csövön Két keret áll rendelkezésre: alapkivitel hosszú váz Méretek Hossz (a meghajtókerék pozíciójától függ) Keret standard (min. / max.):...77 / 84 cm Gyári beállítás standard:...80 cm Keret hosszú (min. / max.):...83 / 90 cm Gyári beállítás hosszú:...86 cm Szélesség 1 -os kerékösszetartás esetén:... (SB) + 18 cm 3 -os kerékösszetartás esetén:... (SB) + 21 cm 6 -os kerékösszetartás esetén:... (SB) + 27 cm Magasság min. / max. (tolókar nélkül):...(hsh) + (RH) Háttámla biztonsági öv magassága: egyenként +3 cm-rel beállítható (5 cm-es lépésekben): cm Ülésszélesség (2 cm-es lépésekben): cm Ülésmélység standard (2 cm-es lépésekben): cm Ülésmélység hosszú (2 cm-es lépésekben): cm Ülésmagasság (üléskárpit nélkül az üléskeret felső széléig) Keret standard (min. / max.):...45,3-től 53,4 cm-ig Keret hosszú (min. / max.):...47,3-től 55,4 cm-ig Ülőpárna vastagsága:...3 cm 48

49 Ülés dőlésszöge: beállítható:... 1, 3, 6 Háttámla dőlésszöge 3 -os fokozatokban beállítható: tól -18 -ig (A háttámla alapbeállítása 90 a döntött ülésfelülethez viszonyítva) Alsó lábszár hossza ülőpárna nélkül:...38-től 48 cm-ig Tolókar magassága: Code 502 (fokozatmentesen állítható):...30 cm Kerekek Kis kerék 4, ill. Ø 100 mm:...tömörgumi 5, ill. Ø 125 mm:...tömörgumi Ø 142 mm:...tömörgumi Meghajtókerék 24 PU abroncs:... defektvédelemmel 24x1" nagynyomású abroncs:...8 bar = 116 psi Szállítási méretek Hossz (meghajtókerekek nélkül) Keretstandard:...72 cm Hosszú váz:...78 cm Magasság (meghajtókerék nélkül, tolókar nélkül):...35 cm Hőmérsékletek Környezeti hőmérséklet: C tól +40 C-ig Raktározási hőmérséklet: C tól +40 C-ig Engedélyezett emelkedő/lejtő Eng. emelkedő:...4,5 (8 %) Eng. lejtő:...4,5 (8 %) Borulásbiztonság:...4,5 (8 %) 49

50 Súlyok Engedélyezett összsúly*:...max. 130 kg Maximális terhelhetőség (beleértve rakományt): kg Maximális rakomány:...10 kg Önsúly:... min. 10 kg (meghajtókerekekkel) Ülőpárna:...0,7 kg Szállítási súly:... min. 7 kg (meghajtókerekek nélkül) * Az engedélyezett összsúly a kerekesszék önsúlyából és a felhasználó (személy) maximális súlyából számítható ki. A felszerelt tartozék vagy csomag miatti plusz súly csökkenti a max. terhelhetőséget. Példa: A felhasználó 5 kg-os csomagot kíván magával vinni. Így a max. terhelhetőség csökken ezzel az 5 kg-mal. 50

51 Szerszám A beállítási és karbantartási munkákhoz a következő szerszámok szükségesek: Francia vagy csillagkulcs...8 / 10 / 13 mm-es kulcsnyílás Hatlapú csapos kulcs...3 / 4 / 5 / 6 mm-es kulcsnyílás Kereszthornyos csavarhúzó... PH ill. PZ 0 / 1 / 2 méretben Egyenes hornyos csavarhúzó...kis méretben A csavarkapcsolatok meghúzási nyomatéka Amennyiben nincsen más feltüntetve, akkor a csavarkapcsolatokat a megfelelő meghúzási nyomatékokkal kell meghúzni. M 4 menetátmérő... 3 Nm M 5 menetátmérő... 5 Nm M 6 menetátmérő Nm M 8 menetátmérő Nm M 10 menetátmérő Nm M 12 menetátmérő Nm 51

52 A kerekesszéken található matricák jelentése Figyelem! A kezelési útmutatókat, valamint a mellékelt dokumentációkat el kell olvasni. A kerekesszéket tilos a kartámaszoknál vagy a lábtámaszoknál fogva felemelni. A levehető alkatrészek nem alkalmasak felfüggesztési pontként. Figyelem Állítsa be a féket. Figyelem Fokozott borulásveszély emelkedőn / lejtőn, főként rövid tengelytávolság esetén. 52

53 A típustáblán lévő szimbólumok jelentése Gyártó Megrendelési szám Sorozatszám Gyártás dátuma (év - naptári hét) Megeng.terhelhetőség Eng. összsúly Eng. tengelyterhelés Eng. emelkedő Eng. lejtő Eng. max. sebesség 53

54 SZAVATOSSÁG / GARANCIA Az általános üzleti feltételek keretében vállaljuk az előírás szerinti szavatosságot és a garanciát az általunk kijelölt minőségi szervizben. Szavatossági, ill. garanciális igénye érvényesítéséhez forduljon az alábbi SZAVATOSSÁGI / GARANCIASZELVÉNNYEL és az abban kért, a modell megnevezésére, a szállítólevél számára és dátumára, a sorozatszámra (SN) - korábban járműazonosító számra (Fz- I-Nr.) - vonatkozó adatokkal a szakkereskedőhöz. A sorozatszám (SN) a típustábláról leolvasható. A szavatossági és garanciaigény elismerésének feltétele minden esetben a rendeltetésszerű használat a szakkereskedésben kapható eredeti alkatrészek használata, valamint a karbantartás és ellenőrzés rendszeres végrehajtása. A garancia nem vonatkozik a felületi károsodásokra, a kerékabroncsokra, a csavarok vagy anyák kilazulása és a gyakori összeszerelési munkálatok miatt a furatok deformálódása okozta károsodásokra. A garancia nem vonatkozik továbbá a hajtómű és az elektronika olyan károsodásaira, amelyek gőzsugarat alkalmazó készülékkel történt szakszerűtlen tisztás, illetve az alkatrészekre szándékosan vagy véletlenül került víz okozott. A sugárforrások, mint pl. a nagy sugárzási teljesítményű mobiltelefon, HI-FI berendezés és más, a szabvány előírásain kívül eső erős zavarforrások miatt keletkező hibák esetében nem érvényesíthető a szavatosság, ill. a garancia kérelem. Figyelem:! A kezelési útmutató figyelmen kívül hagyása, valamint a szakszerűtlenül végzett karbantartás, és különösképpen az engedély nélküli műszaki módosítás és kiegészítés (felépítmények) a szavatosság és garancia igény, valamint a termékfelelősség általános megszűnéséhez vezet. A termék használójának vagy tulajdonosának megváltozásakor a jelen kezelési utasítást az új használónak, illetve tulajdonosnak a termék tartozékaként át kell adni. A termék javítását szolgáló műszaki változtatások jogát fenntartjuk. Ez a termék megfelel az egészségügyi termékekre vonatkozó 93/42/EGK EK irányelvnek. 54

55 SZAVATOSSÁGI / GARANCIA KÉRELEM Kérjük, töltse ki! Szükség esetén másolja le, és a másolatot küldje el szakkereskedőjéhez. Szavatosság / Garancia Modellmegjelölés: Szállítólevél száma: SN (lásd a típustáblát): Szállítási dátum: A szakkereskedő bélyegzője: 55

56 Az Ön szakkereskedője: 56 Embereket mozgatunk. MEYRA-ORTOPEDIA Vertriebsgesellschaft mbh Meyra-Ring 2 D Kalletal-Kalldorf Postfach D Vlotho Tel.: +49 (0) Fax: +49 (0) info@meyra-ortopedia.de (Állapot: ) Fenntartjuk a műszaki módosítás jogát!
