1 A POWER Biztonságtechnika Paradox katalógusa Power Biztonságtechnikai Kereskedelmi Kft. Üzleteink központi telefonszáma: 1/ Központi fax: 1/ BP1: H-1031 Budapest, Kazal utca BP2: H-1091 Budapest, Ifjúmunkás u. 6. Jászberény: H-5100 Jászberény, Szelei u. 22. Internet: PCS250, PCS250G 2014

2 Új, maga alá látó, professzionális digitális mozgásérzékelő NV5 ENVY 2 paradox.com

3 TARTALOMJEGYZÉK A POWER BIZTONSÁGTECHNIKA A PARADOX HIVATALOS DISZTRIBÚTORA PARADOX: Riasztó - Beléptető - Házautomatizálási rendszerek A MAGELLAN MG, SPECTRA SP riasztó rendszer családok közös jellemzői A SPECTRA SP és MAGELLAN család kezelői SPECTRA SP család MAGELLAN MG5000 / MG5050 A SPECTRA, MAGELLAN család kezelői MAGELLAN MG MAGELLAN integrált rádiós központ Rádiós eszközök HYBRID rendszerek Térerőmérés DIGIPLEX EVO DIGIPLEX kezelők Kommunikáció PARADOX mozgásérzékelők DIGITÁLIS mozgásérzékelők DIGITÁLIS / speciális érzékelők DIGITÁLIS BUS-os mozgásérzékelők Összesítő táblázatok Ikon leírás Új Frissítés Új termék Frissített termék, frissített hardver vagy új firmware PARADOX digitális mozgásérzékelő Kültéri RX / TX rádiós kommunikáció Digitális mikrohullámú érzékelés Firmware frissíthető Multibus-on Kisállat immunitás StayD üzemmód Vezeték nélküli NVX80 3

4 R I A S Z T Ó R E N D S Z E R E K PARADOX: Riasztó - Beléptető - Házautomatizálási rendszerek A PARADOX Security Systems egy kanadai székhelyű multinacionális nagyvállalat ben történt alapítása óta mindvégig úttörő szerepet játszott a riasztóberendezések fejlesztésében. Számos szabadalommal védett új technológia és eljárás meghonosítójaként méltán vívott ki vezető szerepet a világpiacon. Mára több mint száz országban épített ki viszonteladói hálózatot. Ezek közül is Magyarország volt az egyik első, ahol a PARADOX termékek meghonosodtak. Cégünk, a POWER Biztonságtechnikai Kereskedelmi Kft. a kezdetektől telepítette és től forgalmazza a PARADOX termékeket től kezdve a POWER Kft. a legnagyobb magyarországi forgalmazó től közvetlen PARADOX importőr és márkaképviselet óta csak kereskedelemmel foglalkozunk, így teljes figyelmünket megrendelőink minél jobb kiszolgálásának szentelhetjük. A PARADOX gyárral karöltve törekszünk arra, hogy partnereinkkel egy közös csapatot alkotva a jó munka örömével végezzük munkánkat, mindannyiunk megelégedésére. A PARADOX gyár termékei méltán világhírűek. Kiváló tervezők által tervezett, esztétikus és megbízható készülékeik csak gondos ellenőrzés után kerülhetnek ki a gyárból. 4

5 R I A S Z T Ó R E N D S Z E R E K PARADOX: Riasztó - Beléptető - Házautomatizálási rendszerek A PARADOX mindig is híres volt innovatív fejlesztéseiről / 2014-ben is rengeteg újdonságot és fejlesztést végeztek. Továbbfejlesztették az NV500 érzékelőt, és NV5 néven még stabilabb működéssel hozták forgalomba, valamint megújult a TM40-es kezelő, és TM50 néven, nagyobb kijelző mérettel folytatja sikeres életútját. Megjelent az IP150, ami az IP100-hoz képest már kezel titkosított kiszolgálót, megtekinthető webes felületén az eseménylista, ellátták 2 db ki-bemenettel, és továbbfűzhetővé tették. A GPRS bejelzés biztonságát már nem kell feladnunk, ha használni szeretnénk az IP150 kényelmi szolgáltatásait együtt használhatjuk a PCS250 / G kommunikátort és az IP150-et ban debütált a különleges NVX80 dupla quad + radarérzékelő, mely kül- vagy beltéren is alkalmazható, és egyedülálló anti-maszk védelemmel rendelkezik. Továbbfejlesztették az IPRS-7-es távfelügyeleti vevő szoftvert, és új funkciókkal bővítették, valamint a teljes mai palettával kompatibilissé tették a BabyWare programozói és végfelhasználói szoftvert. Mindezeken felül mind az SP (K32LX), mind az EVO (K641LX) családhoz készítettek olyan kezelőegységet, ami beépített rádió adó-vevőt tartalmaz, még könnyebbé téve a rádiós bővítést. A Paradoxtól megszokott módon folyamatosan zajlanak az eszközök fejlesztései és tökéletesítései. Biztosak lehetünk abban, hogy a 2014-es év is újdonságokban és izgalmakban gazdag év lesz, kövessük hát figyelemmel a gyár idei munkásságát. Köszönöm figyelmüket: Gyigor Tamás A POWER BIZTONSÁGTECHNIKA A PARADOX HIVATALOS DISZTRIBÚTORA

6 A MAGELLAN MG, SPECTRA SP riasztó rendszer családok közös jellemzői A vagyonvédelmi rendszercsalád jellemzője a biztonság, a kényelem, a könnyű telepítés és kezelés, az ügyfél és telepítő-barát szolgáltatások. A család minden tagja rendelkezik a StayD szolgáltatással, mely megnövelt szintű biztonságot nyújt azáltal, hogy a rendszer mindig legalább STAY módon élesített. A központok bővíthetők további szolgáltatásokkal, amilyen a telefonhívó modul (VDMP3) és a TCP / IP internet modul (IP150), amely segítségével iparadox szoftverrel, vagy beépített web felülettel érhetjük el és kezelhetjük a központunkat, valamint a BabyWare / WinLoad telepítői programmal is csatlakozhatunk, hogy távolról programozhassuk vagy vezérelhessük azt. A központok lehetővé teszik a rendszer helyszíni frissítését, így új eszközöket és funkciókat a központ cseréje nélkül is használhatunk. A telepítés megkönnyítésére minden központ egyszerű, menüvezérelt programozással állítható be. A riasztóközpontok előnyei és szolgáltatásai teszik a PARADOX család központjait ideálissá az akár 32 zónát igénylő lakás vagy kisebb üzleti rendszerek számára. A riasztó család minden tagja beépített StayD módot tartalmaz, amelynek segítségével úgy használhatjuk a rendszerünket, hogy soha nincs teljesen védetlen állapota. Mindössze csak az éppen használt zónákat kapcsolja ki (például a bejárati ajtót, amíg áthaladunk), de mihelyt becsukódik mögöttünk az ajtó, hozzá is élesedik a rendszerhez. Ezáltal mindig biztonságban tudhatjuk életünket, szeretteink életét és vagyonunkat is. Kettő teljesen szeparált területet tartalmaz, például 2 teljesen külön védhető házrészhez. Új alvó (SLEEP) élesítési módot tartalmaz. Az otthonmaradó (STAY) élesítés mindenkinek ismerős lehet. Azt jelenti, hogy csak az úgynevezett héjvédelmi zónák élesednek be (pl.: ablakok, ajtók), bent a lakótérben viszont nyugodtan lehet mozogni. Az alvó (SLEEP) mód annyiban más, hogy ha így kapcsoljuk be a rendszert, akkor minden élesítve marad, ami STAY módban éles volt, plusz még beélesednek azok a zónák is, ahová éjszaka várhatóan nem fogunk bemenni, így nagyobb biztonságban tudhatjuk magunk és családunkat is. Még rugalmasabb az SP központok rádiós bővítése REM3 NVR780 G550 WC588P WS588P REM2 PMD2P BUS SP központ REM1 DCT10 K32LX WH588P REM15 PMD85 DCT2 2WPGM K32LX: A K32LCD kezelő beépített rádiós adó - vevővel (RTX3) Egy SP rendszerhez egy K32LX kezelő használható 6

7 A SPECTRA SP és MAGELLAN család kezelői TM TM50 érintőképernyős kezelő Maximum 32 db előre elkészített alaprajz feltöltése, amelyeken, nyomon követhetjük a zónaállapotokat Az alaprajz file tulajdonságai feleljenek meg a következőknek: - Bitmap formátum (.bmp), max 8 karakteres fájl név x 272 pixel - 24 vagy 32 bites felbontás Másodkijelző mód (Annunciator) A telepítői programozás elérhető a megszokott szekciókon keresztül, viszont informatív menüvezérelt programozási lehetőség is használható Menüvezérlés az érintőképernyőn keresztül, ikonok segítségével Személyre szabható képernyő, zóna, terület és felhasználó címkék Egy darab zóna vagy hőmérő bemenet, TEMP07 külső hőmérő csatlakoztatható. A kezelő kijelezheti a hőmérsékletet, és továbbíthatja az értéket több kezelőnek is Beépített hőmérő a belső hőmérséklet kijelzéséhez Kijelző tisztítás mód: az egyszerű tisztítás érdekében az érintőképernyő ilyenkor inaktív MINDIG ÉLES 7

8 SPECTRA SP család SP65 SP4000 Frissítés SP5500 SP6000 SP7000 TM50 Vezetékes kezelők TM50: K32LCD: K32LX: K35: K32: K10V: K10H: K636: Multifunkciós érintőképernyős kezelő 32 zónás LCD kezelő 32 zónás LCD kezelő beépített rádiós adó vevővel 32 zónás ikonos LCD kezelő 32 zónás LED kezelő 10 zónás LED kezelő (álló) 10 zónás LED kezelő (fekvő) 10 zónás LED kezelő (1 partíciós) Bővítő modulok ZX8SP: 8 zónás bővítő modul ZX8: 8 zónás bővítő modul PGM4: 4 PGM bővítő modul PCS250 GSM / GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül az E-BUS-ra csatlakoztatva GSM üzemmód Közvetlenül a soros portra csatlakoztatva GPRS üzemmód Mindkét üzemmódban SMS küldés és fogadás GSM módban hagyományos távfelügyeleti jelentés és magántelefonszám hívás GPRS módban IP jelentés IPR512 vagy IPRS-7 vevőre GPRS módban programozói fel / letöltés, BabyWare / WinLoad szoftverrel K37 Rádiós kezelő és távirányítók REM101 REM1 REM15 REM2 Rádiós eszközök REM3 PCS250G GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül a soros portra csatlakoztatva, csak GPRS üzemmód SMS küldés és fogadás IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel IP150 internet modul IP felügyeleti modul, Paradox központokhoz Közvetlenül a soros portra csatlakozik IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel Végfelhasználói szoftver csatlakozás, iparadox vagy NeWare (EVO) Vezérlés és felügyelet web böngészőn keresztül, 2 IO ki -bemenet értesítés Továbbfűzhető soros port, GPRS modul csatlakoztatáshoz VDMP3 hangmodul Hangüzenet küldés Vezérlés és felügyelet telefonon A központra vagy a PCS250 GSM modulra csatlakoztatható RPT1 GS250 WH588P DCT10 RX1 WC588P DCTXP2 RTX3 WS588P DCT2 G550 SR150 SR120 Kiegészítők PMC5: Memóriakulcs, program kimentéshez 307USB: USB / RS-232 programozói interfész WinLoad, BabyWare: Telepítő szoftver APR3-HUB2: 2 portos BUS elosztó 2WPGM PMD85 PMD75 PMD2P NVR780 8

9 SPECTRA SP család SP zónás központ SP zónás központ SP zónás központ SP zónás központ SP zónás központ Vezetékes, 32 zónáig bővíthető riasztóközpont, amely bővíthető rádiós érzékelőkkel is. Az új RX1 rádiós bővítővel igen költséghatékony rendszer építhető ki. Az RTX3 vagy K32LX rádiós bővítőkkel alkalmas kétirányú rádiós kommunikációra, így ezekkel a bővítőkkel minden olyan funkció elérhető, mint a MAGELLAN központokban. A rádiós bővítő modulok segítségével az SP központokhoz használhatjuk a Paradox vezeték nélküli érzékelőit. A központ nem csak kezelőről, hanem távirányítóval is kezelhető. Megkönnyíthetjük a kezelést távirányító használatával. Az egyszerű távirányító úgy működik, mint a gépkocsi riasztók távirányítója (REM1/REM15). A PARADOX azonban kifejlesztett olyan távirányítót is, amely visszajelzi a rendszer állapotát (REM2 - kétirányú rádiós kapcsolat). A távirányító elvesztésére szolgáltat megoldást a REM3 távkezelő, amelyen nem egy gomb megnyomásával, hanem kód beütésével hatástalanítható a rendszer, így a távirányító elhagyása nem jelent bejutási lehetőséget a védett objektumba. Az SP6000 és SP7000 központok rendelkeznek PGM+/- kapcsolóval, amelynek segítségével a kezelőről egyszerűen kapcsolhatunk bármilyen elektromos berendezést. Vagyonvédelmi szolgáltatások SP4000 SP65 SP5500 SP6000 SP7000 StayD szolgáltatás Igen Igen Igen Igen Igen Maximális zónaszám Alaplapi zónák száma 4 (8 ATZ-vel) 9 (18 ATZ-vel) 5 (10 ATZ-vel) 8 (16 ATZ-vel) 16 (32 ATZ-vel) Bővíthető zónák (ZX8, ZX8SP) Kezelői zónák száma Partíciók száma Felhasználói kódok száma PGM kimenetek száma alaplapi / maximális 1 / 12 3 / 16 2 / * / 16 4 / 16 PGM + / - trigger - Igen (BW) - Igen Igen Riasztást követő relékimenet * 1 Eseménytár mérete Távirányítók száma Rádiós kezelők (K37) Rádiós átjátszó (RPT1) Rádiós sziréna (SR150 és SR120) Rádiós bővítés RTX3-al Rádiós bővítés RX1-el vezetékes füstérzékelő bemenet Igen Igen Pager jelentés Igen Igen Igen Igen Igen GPRS kommunikáció Igen Igen Igen Igen Igen GSM kommunikáció Igen Igen Igen Igen Igen IP jelentés (IP150) Igen Igen Igen Igen Igen küldés / webes felügyelet (IP150) Igen Igen Igen Igen Igen Hang és kiegészítő jelentés (VDMP3) Igen Igen Igen Igen Igen Helyszíni firmware frissítés (In-Field) Igen Igen Igen Igen Igen Programozói szoftver BabyWare BabyWare WinLoad/BabyWare WinLoad/BabyWare WinLoad/BabyWare Beépített telefonvonali kommunikátor Igen - Igen Igen Igen * opcionális 9

10 MAGELLAN MG5000 / MG5050 Rádiós kezelő és távirányítók MG5000: 2-32 zónás rádiós központ K37 REM101 REM1 REM15 REM2 REM3 MG5050: 5-32 zónás rádiós központ TM50 Vezetékes kezelők TM50 Multifunkciós érintőképernyős kezelő K32LCD: 32 zónás LCD kezelő K35: 32 zónás ikonos LCD kezelő K32: 32 zónás LED kezelő K10V: 10 zónás LED kezelő (álló) K10H: 10 zónás LED kezelő (fekvő) K636: 10 zónás LED kezelő (1 partíciós) PCS250 GSM / GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül az E-BUS-ra csatlakoztatva GSM üzemmód Közvetlenül a soros portra csatlakoztatva GPRS üzemmód Mindkét üzemmódban SMS küldés és fogadás GSM módban hagyományos távfelügyeleti jelentés és magántelefonszám hívás GPRS módban IP jelentés IPR512 vagy IPRS-7 vevőre GPRS módban programozói fel / letöltés, BabyWare / WinLoad szoftverrel Bővítő modulok ZX8SP: 8 zónás bővítő modul ZX8: 8 zónás bővítő modul PGM4: 4 PGM bővítő modul Rádiós eszközök PCS250G GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül a soros portra csatlakoztatva, csak GPRS üzemmód SMS küldés és fogadás IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel IP150 internet modul IP felügyeleti modul, Paradox központokhoz Közvetlenül a soros portra csatlakozik IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel Végfelhasználói szoftver csatlakozás, iparadox vagy NeWare (EVO) Vezérlés és felügyelet web böngészőn keresztül, 2 IO ki -bemenet értesítés Továbbfűzhető soros port, GPRS modul csatlakoztatáshoz VDMP3 hangmodul Hangüzenet küldés Vezérlés és felügyelet telefonon A központra vagy a PCS250 GSM modulra csatlakoztatható RPT1 GS250 WH588P DCT10 RX1 WC588P DCTXP2 RTX3 WS588P DCT2 G550 SR150 SR120 Kiegészítők PMC5: Memóriakulcs, program kimentéshez 307USB: USB / RS-232 programozói interfész WinLoad, BabyWare: Telepítő szoftver APR3-HUB2: 2 portos BUS elosztó 2WPGM PMD85 PMD75 PMD2P NVR780 10

11 MAGELLAN MG5000 / MG5050 Rádiós riasztóközpont, amely rendelkezik vezetékes zónákkal is. A Magellan rádiós rendszerek legfontosabb tulajdonsága, hogy a kétirányú rádió adó-vevőt beépítve tartalmazza. A kétirányú kapcsolat lehetővé teszi, hogy a rendszerhez rádiós kezelőt, állapot kijelzős távirányítót, rádiós szirénát és vezérelhető rádiós kimenetet illesszünk. 32 zónás riasztóközpont, beépített rádió adó vevővel, amely rádiós érzékelők, kezelők, szirénák és távirányítók hozzáadását teszi lehetővé. RF zavar felügyelet a központ folyamatosan figyeli a rádiós zavarások mértékét. Amennyiben meghalad egy előre beállított határértéket, akkor a központ hiba vagy riasztás jelzést ad, így védekezve a modern bűnözők ellen. Különlegesség a REM3, ami több, mint egy távirányító, beállítástól függően viselkedhet hagyományos távirányítóként, gombnyomással ki-be kapcsolva a rendszert, de viselkedhet távkezelőként is, kód beírást kérve a művelethez. Így nem gond, ha elhagyjuk, mert nem a kód kerül illetéktelen kezekbe, hanem csak az eszköz. Vagyonvédelmi szolgáltatások MG5000 MG5050 StayD szolgáltatás Igen Igen Beépített 868 MHz -es rádiós adó - vevő Igen Igen Maximális zónaszám Alaplapi zónák száma 2 (4 ATZ-vel) 5 (10 ATZ-vel) Bővíthető zónák (ZX8, ZX8SP) Kezelői zónák száma Partíciók száma 2 2 Felhasználói kódok száma PGM kimenetek száma alaplapi / maximális 2 / 16, akár mind lehet rádiós 4 / 16, akár mind lehet rádiós Eseménytár mérete Távirányítók száma Rádiós kezelők (K37) 8 8 Rádiós átjátszó (RPT1) 2 2 Rádiós sziréna (SR150 és SR120) 4 4 Pager jelentés Igen Igen GPRS kommunikáció Igen Igen GSM kommunikáció Igen Igen IP jelentés (IP150) Igen Igen küldés / Webes felügyelet (IP150) Igen Igen Hang és kiegészítő jelentés (VDMP3) Igen Igen Helyszíni fi rmware frissítés (In-Field) Igen Igen Programozói szoftver BabyWare / WinLoad BabyWare / WinLoad Beépített telefonvonali kommunikátor Igen Igen 11

12 Közös tulajdonságok: StayD támogatás 1 kezelői zóna bemenet Gyors funkciógombok Függetlenül állítható csipogó zónák 3 féle kezelői pánik riasztás 4 vezetékes BUS bekötés Kompatibilis a Spectra SP, MG5000 *, MG5050 * központokkal * A K32LX nem kompatibilis az MG5000, ill. MG5050 központokkal A SPECTRA, MAGELLAN család kezelői TM MINDIG ÉLES K32LCD 32 karakteres, vezetékes LCD kezelő 32 karakteres, kék LCD kezelő, programozható címkékkel Valós idejű zóna riasztás megjelenítés (hatástalanításig) Menü-vezérelt programozás a könnyű rendszer beállítások érdekében (telepítői és végfelhasználói) StayD státusz LED In-field firmware frissítés, 307USB-n keresztül Állítható háttérvilágítás és kontraszt 2 partíciós kezelő K32LX 32 karakteres, vezetékes LCD kezelő, beépített rádió adó-vevő modullal K32LCD-vel megegyező tulajdonságok, kiegészítve a következőkkel: Beépített 868 MHz-es adó-vevő modul Vezeték nélküli hatótávolság tipikus lakókörnyezetben: 40 m SP4000 / SP5500 / SP6000 / SP7000 központokkal 1 db K32LX használható egy rendszerben Támogatja a K37-es kezelőket is Nem kompatibilis az MG5000, ill. MG5050 központokkal K35 32 zónás, vezetékes, ikonos LCD kezelő Fix üzenetek megjelenítése 32 zóna állapotát jeleníti meg, 2 partícióban StayD státusz LED In-field firmware frissítés 307USB-n keresztül Állítható háttérvilágítás 2 partíciós kezelő Megjeleníti minden partícióban a Teljes, Sleep, Stay élesítési ill. a hatástalanított állapotokat Megjeleníti a hibákat, a kizárt zónákat, ill. a riasztási memóriát K32 32 zónás vezetékes LED kezelő 32 zóna LED StayD státusz LED In-field firmware frissítés 307USB-n keresztül Állítható háttérvilágítás 2 partíciós kezelő Partíciónként elkülönített ARM, SLEEP, STAY és OFF LED-ek K zónás vezetékes LED kezelő 10 zóna LED StayD státusz LED Állítható háttérvilágítás 1 partíciós kezelő Szabadalmaztatott gomb háttér-világítási eljárás A számbillentyűk megvilágítása jelzi a nyitott zónákat Az ARM, SLEEP, STAY és OFF gombok megvilágítása jelzi az egyes partíciók állapotát K10V és K10H 10 zónás vezetékes LED kezelő K10V függőleges kezelő K10H vízszintes kezelő 10 zóna LED StayD státusz LED Állítható háttérvilágítás 2 partíciós kezelő Szabadalmaztatott gomb háttér-világítási eljárás A számbillentyűk megvilágítása jelzi a nyitott zónákat 12

13 MAGELLAN MG6250 MAGELLAN integrált rádiós központ A Magellan az első vagyonvédelmi rendszer, mely a biztonságot, a népszerű kényelmi szolgáltatásokat és a stílusos megjelenést kombinálja. A Magellan integrált vagyonvédelmi rendszerek teljes vezeték nélküli biztonságot nyújtanak bármilyen lakás vagy kisebb üzlet rendszereként. A Magellan kompatibilis a Paradox kétirányú rádiós eszközeivel, melyekkel a felhasználók például a rendszer állapotát kérdezhetik le távirányítón keresztül. A Magellan 64 zónás (MG6250) rendszerek telepítése gyors és egyszerű, barátságos, menüs programozásuk nem igényel különösebb képzést. Helyszíni firmware frissíthetőségükkel kényelmesen frissíthető a telepített rendszer, a helyszínen, percek alatt. A Magellan integrált rádiós rendszer a biztonságot egyedi kényelmi szolgáltatásokkal kombinálja, ilyen a kiváló minőségű hang, a családi üzenőközpont, a kagylónélküli telefon, az ébresztőóra és a biztonságtechnikában eddig nem látott megnyerő kivitel. A Magellan sokkal több, mint vagyonvédelem. Adja meg belépőkódját a REM3-as távirányítóval! 13

14 MAGELLAN MG6250 Távirányítók Rádiós eszközök Rádiós kezelő REM101 RPT1 K37 REM1 REM15 REM2 REM3 Rádiós füst, CO és hőérzékelők Rádiós szirénák 2WPGM WS588P SR120 Két SIM kártyás GPRS 14 modul SR150 MAGELLAN integrált rádiós központ Rádiós üvegtörés és falsík védelem G550 WC588P WH588P NVR780 Rádiós mozgásérzékelők Rádiós elmozdulásérzékelő Rádiós nyitásérzékelők PMD85 PMD75 PMD2P GS250 DCT10 DCTXP2 DCT2 14

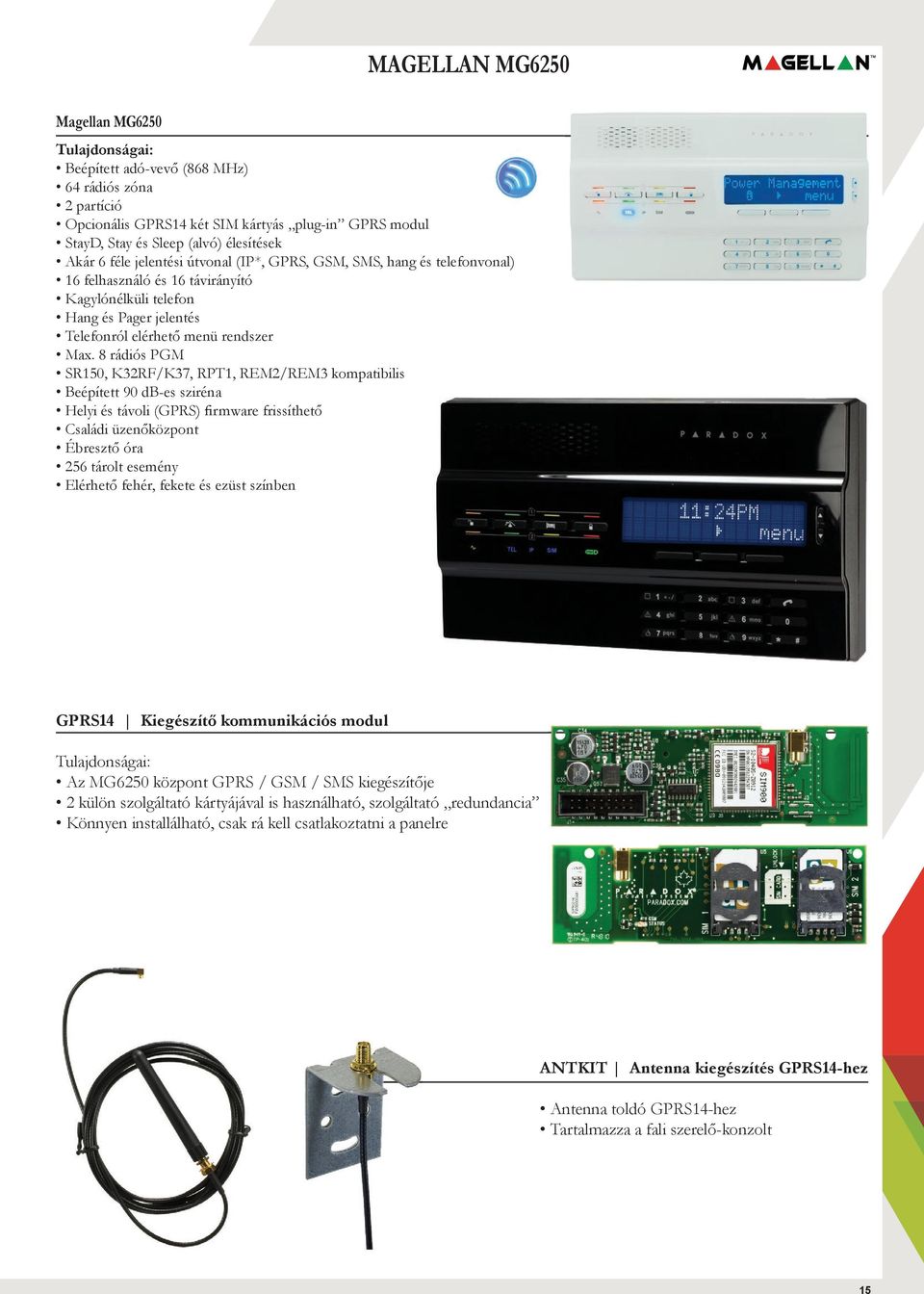

15 MAGELLAN MG6250 Magellan MG6250 Tulajdonságai: Beépített adó-vevő (868 MHz) 64 rádiós zóna 2 partíció Opcionális GPRS14 két SIM kártyás plug-in GPRS modul StayD, Stay és Sleep (alvó) élesítések Akár 6 féle jelentési útvonal (IP*, GPRS, GSM, SMS, hang és telefonvonal) 16 felhasználó és 16 távirányító Kagylónélküli telefon Hang és Pager jelentés Telefonról elérhető menü rendszer Max. 8 rádiós PGM SR150, K32RF/K37, RPT1, REM2/REM3 kompatibilis Beépített 90 db-es sziréna Helyi és távoli (GPRS) firmware frissíthető Családi üzenőközpont Ébresztő óra 256 tárolt esemény Elérhető fehér, fekete és ezüst színben GPRS14 Kiegészítő kommunikációs modul Tulajdonságai: Az MG6250 központ GPRS / GSM / SMS kiegészítője 2 külön szolgáltató kártyájával is használható, szolgáltató redundancia Könnyen installálható, csak rá kell csatlakoztatni a panelre ANTKIT Antenna kiegészítés GPRS14-hez Antenna toldó GPRS14-hez Tartalmazza a fali szerelő-konzolt 15

16 PARADOX RÁDIÓS BŐVÍTŐMODULOK Rádiós eszközök RTX3 Rádiós bővítő modul (adó-vevő modul) Kompatibilis a Spectra SP és Digiplex központokkal 32 rádiós zóna fogadására alkalmas Távirányító kompatibilitás EVO/SP: REM1/REM15, REM101, REM2 és REM3 RF zavar felügyelet Alacsony akku, szabotázs és életjel felügyelet Adó jelerősség kijelzés 3 PGM kimenet és 1 opcionális kimenet RTX3 RX1 Rádiós bővítő modul (vevő modul) Kompatibilis a Spectra SP központokkal (V4.54 és magasabb) Adó jelerősség kijelzés RF zavarfelügyelet Alacsony akku, szabotázs és életjel felügyelet 32 rádiós zóna (csak Spectra SP széria) Távirányítók maximális száma: 32 db Eszköz kompatibilitás: REM1, REM15, REM101, DCT10, DCTXP2, DCT2, NVR780, PMD2P, PMD75, PMD85, G550, GS250, WS588P, WC588P, WH588P Az integrált 2 db PGM kimenet követi az 1. és 2. gombját a REM1/REM15 távirányítóknak (vagy programozható a központon keresztül) RX1 PARADOX RÁDIÓS KIEGÉSZÍTŐ MODULOK RPT1 Magellan rádiós átjátszó modul Kibővíti a rádiós kommunikáció hatótávolságát Kompatibilis a MG5000, MG5050, MG6130, MG6160, MG6250 központokkal és az RTX3 bővítőmodullal (csak Spectra SP széria) Minden Magellan adót támogat (kivéve REM3) Kiválasztható melyik zóna, PGM, rádiós sziréna vagy kezelő jelzését továbbítsa Jelerősség kijelzés Adó jelerősség kijelzés RF zavar felügyelet 1 db programozható 5A-es relés kimenet AC bemenet (16 V AC, 20 VA) RPT1 2WPGM Rádiós PGM modul Beépített adó-vevő (868 MHz) 1 db programozható, 5A-es, relés kimenet 6 16,5 VAC vagy 5 24 VDC feszültséget igényel Univerzális adó bemenet (N.O. / N.C.) Szabotázskapcsoló 2WPGM PARADOX RÁDIÓS SZIRÉNÁK SR120 Rádiós beltéri sziréna, villogóval SR150 Rádiós kültéri sziréna, villogóval Kompatibilis az MG/SP központokkal és az RTX3 modullal 100 db-es rádiós sziréna, beépített villogóval Kizárólag elemről üzemel, nincs szükség külső táplálásra Gyors riasztás válaszidő (4 mp) A sziréna jelenlétét a központ felügyeli A központ jelenlétét a sziréna felügyeli SR120 SR150 16

17 REM1 / REM15 Egyirányú távirányítók 4 gomb, 5 művelet Élesítve VC20 Övcsipesz REM2 Kétirányú távirányító Fény és hang visszajelzés a rendszer állapotáról Rádiós eszközök Ezzel nem veszítheti el a kódját! REM3 Kétirányú távkezelő Kétirányú távkezelő Fény és hang visszajelzés a rendszer állapotáról Kódot kérhet a belépéshez 6 db PGM-et vezérelhet Szokásos/Alvó/Stay élesítések Térerő/RF zavar kijelzés diagnosztikai módban REM101 Hordozható rádiós vészhívó Vízálló, modern kivitel Azonnali pánik riasztás küldhető a távfelügyeleti állomásra Nyomógombhoz rendelhető funkciók: Pánikriasztás küldése (rendőrségi ill. vészhelyzet, orvosi, tűz), rendszer élesítés, PGM kimenet aktiválás Alaptartozék: nyakpánt REM101 Nyakpánt (alaptartozék) WB101 Fali tartó BC101 Övcsipesz B101 Csuklópánt PARADOX RÁDIÓS ÉRZÉKELŐK Szabadalmaztatott Digital Auto Pulse jelfeldolgozás Automatikus hőmérséklet kiegyenlítés, így egységesen jó védelmet biztosít hidegben és melegben egyaránt Életjel szoftver 3-perces energiatakarékos mód, ha két érzékelés történt 5 perc alatt, az érzékelő 3 percre kikapcsol Gyenge elem jelzése Felülnézet 88.5 PMD2P Analóg, egyoptikás PIR (18 kg alatti állatokra immunis) Duál infravörös érzékelő 18 kg alatti állatokra immunis Oldalnézet 15m 11m (50ft) (35ft) 2.1m (6.8ft) 5m (16ft) 5m (16ft) 11m (35ft) 15m (50ft) 2m 4.5m (6.5ft) (15ft) 11m (35ft) 15m (50ft) PMD2P PMD75 Digitális kétoptikás csúcsminőségű PIR (40 kg kisállat immunitás) Digitális mozgásérzékelés Két optika, két érzékelő (2 együttműködő érzékelő egy tokban) 40 kg alatti állatokra immunis Felülnézet Oldalnézet PMD75 PMD85 Kültéri, digitális, kétoptikás csúcsminőségű PIR A PMD75 szolgáltatásai, egy különleges, időjárásálló kivitelben: A PMD85 sorozat a három lencse egyikével kapható: kisállat-tűrő, vízszintes függöny vagy függőleges függöny lencsével is szerelhető Ütés- és hőmérsékletálló burkolat Többszintű érzékenység állítás 2.1m (7ft) 11m (35ft) 5m (16ft) m (16ft) 11m (35ft) 1.5m (5ft) 3m (10ft) 6m (19.5ft) 9m (29.5ft) PMD85 17

18 Rádiós eszközök PARADOX RÁDIÓS ÉRZÉKELŐK DCT10 2-zónás, nagy hatótávolságú nyitásérzékelő 2-zónás kapacitás, két független zóna saját sorozatszámmal 1. zóna Két darab, nagyérzékenységű reed kapcsoló egyike 2. zóna Univerzális adó bemenet (N.O. / N.C.) DCT10 DCTXP2 2-zónás, rádiós nyitásérzékelő 2-zónás kapacitás, két független zóna saját sorozatszámmal 1. zóna Nagyérzékenységű reed kapcsoló 2. zóna Univerzális adó bemenet (N.O. / N.C.) Fehér és barna színben DCTXP2 DCT2 Mini rádiós nyitásérzékelő Egy nagyérzékenységű reed kapcsoló Hatótávolság (átlagos lakás környezetben): 20 m MG6130/MG6160/MG6250 központokkal, 40 m MG5000 / MG5050 központokkal és az RTX3 modullal Méretek: 4,4 cm x 3,0 cm x 1,9 cm!!! DCT2 GS250 Gpower rádiós elmozdulás érzékelő Kompatibilis a MG5000/MG5050, MG6130/MG6160/MG6250 központokkal és az RX1 és RTX3 és LX modulokkal 3 tengely-irányú gyorsulás-érzékelés Állítható érzékenység Gyenge elem és RF felügyelet Hosszú elem élettartam (2 év, heti 2 db érzékelésnél) Kettős szabotázsvédelem Energiatakarékos mód Rádiós GS250 Értékes tárgyak tökéletes védelme 18

19 Rádiós eszközök WS588P Orientalert füstérzékelő Nagy érzékenységű fotoelektromos füstszenzor 85 db-es sziréna Telepítési magasság: max.: 12 méter Hatótávolság: 30 / 60 méter Tesztgomb DIP kapcsolós címzés 9 V-os elemről üzemel, elem élettartam: 1 év CE és EN minősítés Méret: Ø 11 cm x 3,7 cm Az új rádiós tűz és életvédelmi érzékelők címzési módja megváltozott. Az eddigi fix címmel ellentétben az új érzékelőket úgy címezzük, hogy a hat karakteres címből az első három karakter fix, a maradék hármat DIP kapcsolókkal állítjuk be (170 xxx). Ezáltal lehetőségünk van egy zónára több érzékelőt is feltanítani, viszont ez esetben le kell mondanunk a rádiós eszközvesztés felügyeletről (amíg egy működő érzékelő van a zónán addig ő küld a többiek helyett is életjelet). WH588P Orientalert hőérzékelő Riasztási küszöb hőmérséklet: 58 C 85 db-es sziréna Hatótávolság: 30 / 60 méter Oldalfalra és mennyezetre is telepíthető Tesztgomb DIP kapcsolós címzés 9 V-os elemről üzemel, elem élettartam: 1 év CE minősítés Méret: Ø 11 cm x 3,7 cm Használata olyan helyeken javasolt, ahol füstérzékelők nem alkalmazhatók, például magas páratartalmú vagy portartalmú helységekben. WC588P Orientalert CO érzékelő Nagy érzékenységű elektromechanikus szenzor Riasztási szintek: 50 ppm (60 és 90 perc között) 100 ppm (10 és 40 perc között) 300 ppm (0 és 3 perc között) 85 db-es sziréna Hatótávolság: 30 / 60 méter Tesztgomb DIP kapcsolós címzés Öntörlős érzékelő (a CO gáz megszűnése után visszaáll alapállapotra) 9 V-os elemről üzemel, elem élettartama: 1 év CE és EN minősítés Méret: Ø 11 cm x 3,7 cm A szén-monoxid (CO) egy színtelen, szagtalan, erősen mérgező gáz. A CO gáz által kiváltott mérgezés minden évben több száz áldozatot szed! Az érzékelő az érzékelési elvből adódóan nem örök életű, élettartama 5 év, utána cserélni kell! 19

20 NVR780 Kültéri, digitális, rádiós kétirányú mozgásérzékelő Magellan központokhoz / vevőkhöz A Paradox az új NV780 / NVR780 érzékelőivel a kültéri védelmet még magasabb szintre emeli! Alkalmazhatjuk például egyenes falfelületek nyílászáróinak védelmére és éles sarkok felől várható támadások esetén. Rádiós eszközök Fal (felül nézet) 0 fok pozíció 0 fok Fal (felül nézet) 3 fok pozíció 3 fok G550 Üvegtörés érzékelő Rádiós üvegtörés érzékelő, Magellan központokhoz / vevőkhöz 360 -os érzékelés, 6 m sugárral Hatótávolság: 30 / 60 méter Oldalfalra és mennyezetre is telepíthető Teljes audió és infraszonikus spektrum analízis Kiválóan ellenáll a rádiós és elektromos zavaroknak 3 db AAA elemmel üzemel, elemek élettartama: 2 év 20

21 Rádiós eszközök NVX80 The Power of ENVY NVX80 Kültéri, digitális infra-radar mozgásérzékelő 15 x 15 méter (3 x 3 méteres kúszás érzékelés) 2 db négyelemű + 2 csatornás MW + aktív anti-maszk védelem Aktív IR + MW (közeli és távolabbi, le és eltakarás védelem) anti-maszk SeeTrue TM technológia - észleli a takarásban történő, álcázott mozgást is! Könnyen szerelhető és könnyen beállítható teljes menüs beállítás Interlock Sensor Geometry (ISG) Szabadalmaztatott, digitális mozgásérzékelés (nincs analóg áramkör) Szabadalmaztatott Auto Pulse jelfeldolgozás Digital Shield algoritmus szoftver Automatikus hőmérséklet kiegyenlítés Szimpla vagy dupla szélsőérték feldolgozás Közvetlenül a Digiplex EVO 4-eres BUS-ra csatlakozik Fémpajzs maximalizálja az EMI és RFI jel védelmet Grade 3 -as minősítés! RC80 Esővédő NVX80 érzékelőhöz 21

22 MAGELLAN ÉS SPECTRA RENDSZEREK MG KÖZPONT: Alapvetően rádiós, de a Paradox vezetékes eszközök is csatlakoztathatók HYBRID rendszerek RTX3 Frissítés SP KÖZPONT: Alapvetően vezetékesek, de a Paradox rádiós eszközök is csatlakoztathatók 2WPGM SR150 GS250 Vezetékes eszközök Vezetékes eszközök DCTXP2 ZX8 SP 476PRO RPT1 G550 DG457 DG75 PGM4 DG55 REM101 REM2 REM3 PMD2P NVR780 K10V DG483 K35 DG466 MG / SP rendszereknél bármely zónát használhatjuk rádiósan vagy vezetékesen DG85 K32LCD DIGIPLEX RENDSZEREK Egy EVO rendszeren belül több RTX3 modul is használható! BUS Normál mozgásérzékelők ZX8 Hagyományos mozgásérzékelők BUS EVO központ HUB2 476PRO BUS DG55 DG75 NV5 K641 DMI50 BUS- os eszközök NVR780 GS250 RTX3 REM2 BUS PMD2P DCTXP2 RTX3 DG85 DMI70 DG457 NV780 NVX80 REM3 BUS- os eszközök PMD85 RTX3 Rádiós eszközök BUS PGM4 BUS-os eszközök 22

23 RÁDIÓS TÉRERŐMÉRÉS Térerőmérés A REM3-as távirányítóval a zsebben, már a felméréskor ellenőrizhetjük, hogy a helyszín alkalmas-e a rádiós rendszer telepítésére. Az érzékelők végleges felszerelése előtt a kezelőn egy finomabb (1-10-ig) skálán ellenőrizhetjük az eszközök térerejét és eldönthetjük, hogy a tervezett hely jó, vagy jobbat kell keresnünk, illetve szükségünk lesz-e kiegészítőkre (pl.: RPT1 rádiós jelismétlő modul). Jelerősség 1-4-ig 5-7-ig 8-10-ig Értékelés Nem megfelelő Adó áthelyezés szükséges Megfelelő Kiváló DCT2 PMD2P SP központ RTX3 DCT10 MG központ RÁDIÓS ADÓ TÉRERŐ MÉRÉS MG / SP RENDSZEREKNÉL - [ENTER] + TELEPÍTŐ KÓD - LÉPJEN BE A ZÓNÁHOZ TARTOZÓ CÍMRE ( ) - NYOMJA MEG A SZABOTÁZSKAPCSOLÓT A KIVÁLASZTOTT ADÓN - AZ LCD KEZELŐN A KIJELZŐN LÁTHATJA A JELERŐSÉGET, MÍG LED-ES KEZELŐN AZ 1 10 ZÓNA LEDEK MUTATJÁK MEG A JELERŐSSÉGET K32LCD RÁDIÓS TÉRERŐMÉRÉS 2WPGM K32 A térerő mérés a REM3 távirányítóval is lehetséges! DCTXP2 Digiplex EVO központ RTX3 PMD2P PMD85 REM3 LCD kezelő RÁDIÓS ADÓ TÉRERŐ MÉRÉS EVO RENDSZEREKNÉL [ENTER] + telepítő kód Lépjen be modul programozásba a [4003] címen Adja meg a rádiós adó - vevő sorozatszámát Lépjen be a zónához tartozó címre ( ) Nyomja meg a szabotázskapcsolót a kiválasztott adón Majd az LCD kezelőn a kijelzőn láthatja a jelerősséget TÉRERŐ ÉS RF ZAVAR MÉRÉS REM3-AS TÁVIRÁNYÍTÓVAL Térerő mérés módba lépéshez nyomja meg és tartsa nyomva az info gombot, majd egyszerre a [9] és [0] gombokat, ilyenkor a 2-es partíció [OFF] LED világít Vigyük a távirányítót az adó tervezett helyére és nyomjuk meg az info gombot a távirányító 1-es partíció LED-jei a jelerősséget mutatják (minden egyes info gomb megnyomásra), a 2-es partíció LED-jei folyamatosan az RF zavar mértékét mutatják A térerőmérés módból a távirányító egy idő után kilép, vagy az első művelet megismétlésével is ki tudunk lépni az üzemmódból 23

24 DIGIPLEX EVO EVO192: zónás központ Frissítés Kezelők TM50: Érintőképernyős TFT kezelő K07C: Grafi kus LCD kezelő K656: Érintőgombos LCD kezelő K641: 32 karakteres kék LCD kezelő K641R: 32 karakteres kék LCD kezelő, beépített kártyaolvasóval K641LX: 32 karakteres kék LCD kezelő, beépített rádiós adó-vevő modullal ANC1: LED-es kijelző modul K656 TM50 PCS250 GSM / GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül az E-BUS-ra csatlakoztatva GSM üzemmód Közvetlenül a soros portra csatlakoztatva GPRS üzemmód Mindkét üzemmódban SMS küldés és fogadás GSM módban hagyományos távfelügyeleti jelentés és magántelefonszám hívás GPRS módban IP jelentés IPR512 vagy IPRS-7 vevőre GPRS módban programozói fel / letöltés, BabyWare / WinLoad szoftverrel Kiegészítők PCS250G GPRS kommunikátor modul 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül a soros portra csatlakoztatva, csak GPRS üzemmód SMS küldés és fogadás IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel IP150 internet modul IP felügyeleti modul, Paradox központokhoz Közvetlenül a soros portra csatlakozik IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel Végfelhasználói szoftver csatlakozás, iparadox vagy NeWare (EVO) Vezérlés és felügyelet web böngészőn keresztül, 2 IO ki -bemenet értesítés Továbbfűzhető soros port, GPRS modul csatlakoztatáshoz VDMP3 hangmodul Hangüzenet küldés Vezérlés és felügyelet telefonon A központra vagy a PCS250 GSM modulra csatlakoztatható BUS-os mozgásérzékelők DM50: Kételemű mozgásérzékelő DM60: Négyelemű mozgásérzékelő DM70: Digitális, kétoptikás csúcsminőségű PIR DG85: Kültéri, digitális, kétoptikás csúcsminőségű PIR DG467: 360º digitális mennyezeti PIR DG457: Digitális üvegtörés érzékelő NV780: Kültéri különleges PIR, falsík és nyílászáró védelemre NVX80: Kültéri, kisállat védett, dupla-quad fejes, kombinált radar-infra érzékelő, anti-maszk védelemmel Zóna bővítők ZC1: Nyitásérzékelő ZX1: 1 / 2 zónás bővítő modul ZX4: 4 / 8 zónás bővítő modul ZX8: 8 / 16 zónás bővítő modul ZX8D: 8 zónás bővítő modul Z X 1 6 D : 16 zónás bővítő modul ZX32D: 32 zónás bővítő modull RTX3: Rádiós bővítő modul Beléptető modul R910 ACM12 R910: 4 vezetékes kültéri / beltéri kártyaolvasó R915: 4 vezetékes kültéri / beltéri kártyaolvasó és kezelő (26-bit Wiegand protokollos olvasók is használhatók, pl.: CR-K441) DM70 ZX32D R915 Speciális kiegészítők SUB1 PMC5: 307USB: CV4USB: HUB2: NEware: WinLoad: BabyWare: HUB4D: 4 portos HUB és BUS szétválasztó Memóriakulcs Soros interfész RS-485/RS-232 konverter 2 portos BUS elosztó Végfelhasználói szoftver Telepítői szoftver Telepítői és végfelhasználói szoftver LSN4: SUB1: PGM4: ADM2: PRT3: PS17: PS27D: Kihangosító és telefonos vezérlőmodul Listen-In alállomás 4 db PGM bővítő modul Hangjelzős élesítő / hatástalanító modul Nyomtató modul 1.7 A tápegység 2.85 A tápegység 24

25 DIGIPLEX EVO A Digiplex EVO rendszer a legmagasabb szintű védelmet kínálja bankok, magas biztonsági szintű katonai és kormányzati létesítmények, luxuslakások és bármilyen, magas szintű biztonságot igénylő létesítmény számára. Ezek a rendszerek ötvözik a könnyű használatot és a moduláris felépítést, mellyel a telepítő kevés munkával bővítheti, telepítheti és tarthatja karban a rendszert. Az EVO rendszer plug-and-play modulokkal bővíthető, bárhol és bármilyen kombinációban a 4-eres BUS-on. A modulok a legkényelmesebb helyen kapcsolhatók a BUS-ra, és bemeneteik a kívánt zónához és partícióhoz rendelhetőek. Csak a modul használt bemenetei rendelődnek rendszerzónához. A kulcskapcsolók, távirányítók és a modulok nem használt bemenetei nem foglalnak el zóna helyet. Telepítés után minden BUS-os modul, beleértve a mozgásérzékelőket, programozható távolról, kezelő vagy a BabyWare / WinLoad programozó szoftver segítségével. A Digiplex EVO magába foglalja a beléptető rendszert is. A vagyonvédelmi rendszer felhasználói adatbázisával kezelhető akár 32 ajtón a belépés, és az ajtók felügyelete bármelyik partícióba belefoglalható. A BabyWare, a WinLoad és a NEware szoftver egyaránt használható a felhasználók és a belépési jogok kezelésére. A vagyonvédelem és a beléptetés egybefoglalásával, a Digiplex EVO a vagyonvédelmi rendszer által kínált biztonságot egy új szintre emeli. MÁR GRADE 3 -AS MINŐSÍTÉSSEL! EVO192 Digiplex EVO 192-zónás központ Soros kábel LAN IP150 ROUTER WAN Frissítés EVO192 Digiplex EVO 192-zónás központ 192 zónáig bővíthető 5 integrált PGM kimenet, negatív vagy pozitív trigger 254 BUS-os modult támogat 999 felhasználókód 8 partíció 2048 tárolt esemény Távfelügyeleti állomás WAN INTERNET Internet modul IP hálózaton keresztül jelenti az eseményeket a Paradox IPR512 távfelügyeleti vevőnek, vagy az IPRS-7 vevő szoftvernek E- mail küldés akár 16 címre Vezérlés és felügyelet web böngészőn keresztül Vezérlés és felügyelet iparadox végfelhasználói szoftveren keresztül Közvetlenül a központ 4 tűs soros portjára csatlakozik Kapcsolódhatunk rajta keresztül a programozó és felügyeleti szoftverekkel (BabyWare, WinLoad, NeWare - csak EVO) Gyártói DynDNS szolgáltatás IP150 elérés interneten keresztül 25

26 DIGIPLEX EVO Miért BUS-os rendszert válasszunk? A rengeteg előny miatt. Egyszerűbb és OLCSÓBB szerelés, távkapcsolaton keresztül is egyedileg (eszközönként) állítható tulajdonságok, átláthatóbb, könnyebben karbantartható és bővíthető. Sokan elkövetik azt a hibát, hogy BUS-os rendszernél csak az eszközök árával számolnak, és nem veszik figyelembe az olyan járulékos költségeket, mint a hosszabb szerelési időből származó magasabb munkaerő-költség (ez az egyik legmagasabb drágító tényező), drágább kábelezés (vezeték és a kábelrögzítés), szakképzettebb munkaerő-igény. Egy magas zónaszámú rendszernél a központ bekötése, a zónabővítők elhelyezése nagyon hely és munkaigényes művelet. Láttam olyan rendszert, ahol csak az 3 órába telt, amíg a központba beérkező vezetékeket megblankolták, érvéghüvelyezték és feliratozták, majd további egy órába telt a bekötés. Kb. 2 órán át dokumentálták a vezetékekben használt színeket, bekötéseket, a menet közbeni kötések helyét, a színváltásokat. A központ ajtaját csizmahúzóval csukták be, és az ajtó bezárásának pillanatában 5 zóna jelzett szabotázst, és eltűnt 2 BUS-os zónabővítő, mivel ezek a vezetékek sérültek meg a nyomkodástól. Az egész rendszeren ezek után 5 órányi hibakeresés indult, amibe még a szakszerviz is be lett vonva, és igen magas költségért vizsgálták felül a rendszert, mivel a kiépítési probléma nem garanciális hiba Ezzel szemben egy BUS-osan kivitelezett rendszernél a központban nincs más bővítő modul, a rendszer fogyasztása jóval alacsonyabb (ugyanakkora költségből hosszabb ideig szünetmentesíthető), és csak mondjuk 3 darab, négy eres kábelt kell bekötnünk. Utoljára a távoli beállítási lehetőségeket említeném. Egy hagyományos rendszer esetében, ha téves jelzésünk van, akkor nincs mese, ki kell mennünk a helyszínre, és át kell állítanunk az érzékenységet, meg kell mérnünk a zónahurkot, stb. Egy BUS-os rendszernél távkapcsolaton keresztül a fotelünkből is megtehetjük ezt (legalábbis a beállítást, eszköz letiltást :) És végül, de nem utolsósorban minden központ belső programja frissíthető, teret engedve az új modulok és új funkciók hozzáadására, így kiszolgálva ügyfeleink egyre magasabb elvárásait, igényeit. ACM12 Beléptető rendszer BUS HUB2 Felhasználói vezérlők EVO192 Rendszer bemenetek IP150 E-BUS BUS-os mozgásérzékelők SOROS PORT PCS250G BUS-os eszközök Rendszer tulajdonságok: Vagyonvédelem: - 8 partíció zóna felhasználó kód BUS modul Beléptető rendszer: - 32 ajtón beléptetés REX K656 ZX8D DM50 RTX3 R915 TM50 ZX32D DM70 PS17 Vagyonvédelmi szolgáltatások EVO192 Maximális zónaszám 192 Alaplapi zónák száma 8 (16 ATZ-vel) Partíciók száma 8 Felhasználói kódok száma 999 MULTIBUS Igen Beléptető funkciók (ajtók száma) 32 Belépési szintek / Ütemezések 16 / 32 PGM kimenetek száma alaplapi / maximális PGM + / - kapcsoló 5 / 250 Igen Eseménytár mérete 2048 Virtuális zónák 32 Bővítő modulok száma 254 Vagyonvédelmi szolgáltatások EVO192 Távirányítók száma 999 Pager jelentés GPRS kommunikáció GSM kommunikáció IP jelentés (IP150) küldés / Webes felügyelet (IP150) Hang és kiegészítő jelentés (VDMP3) Helyszíni firmware frissítés (In-Field) Felhasználói / Programozói szoftver Beépített telefonvonali kommunikátor Listen-In épülethangosítási modul támogatás NEware v.4.0 és magasabb Igen Igen Igen Igen Igen Igen Igen Neware / WinLoad BabyWare Igen Igen Igen 26

27 DIGIPLEX KEZELŐK TM50 Érintőképernyős kezelő Maximum 32 db előre elkészített alaprajz feltöltése, amelyeken, nyomon követhetjük a zónaállapotokat Alaprajz file tulajdonságai feleljenek meg a következőknek: - Bitmap formátum (.bmp), max 8 karakteres fájl név x 272 pixel - 24 vagy 32 bites felbontás Másodkijelző mód (Annunciator) A telepítői programozás elérhető a megszokott szekciókon keresztül, viszont informatív menüvezérelt programozási lehetőség is használható Menüvezérlés az érintőképernyőn keresztül, ikonok segítségével Személyre szabható képernyő, zóna, terület és felhasználó címkék Egy darab zóna vagy hőmérő bemenet, TEMP07 külső hőmérő csatlakoztatható. A kezelő kijelezheti a hőmérsékletet, és továbbíthatja az értéket több kezelőnek is Beépített hőmérő a belső hőmérséklet kijelzéséhez Kijelző tisztítás mód: az egyszerű tisztítás érdekében az érintőképernyő ilyenkor inaktív TM50 K656 Modern stílusú, mechanikai gomboktól mentes, síkfelületű, 32-karakteres kék LCD kezelő 32 karakteres LCD kijelző Érintőgombok Kiváló ellenállás a környezeti porral szemben Állítható háttérfény, kontraszt és görgetési sebesség Egy címezhető zónabemenet és egy PGM kimenet Digiplex kezelők közös jellemzői Zónariasztás kijelzés - a riasztásban lévő zónákat addig mutatja, amíg nem hatástalanítják a rendszert 4-eres BUS-ra csatlakozik Egy vagy több partícióhoz rendelhető 1 címezhető zóna 1 PGM kimenet Függetlenül állítható csipogó zónák 14 műveleti nyomógomb 3 féle, kezelőn aktiválható pánik riasztás K656 K karakteres kék LCD kezelő Helyszíni firmware frissíthetőség Egyszerűsített végfelhasználói távirányító programozás 32-karakteres kék LCD, programozható címkékkel Állítható kontraszt, háttérfény és görgetési sebesség 12 vagy 24- órás idő kijelzés K641R 32-karakteres kék LCD kezelő, beépített kártyaolvasóval - a K641 szolgáltatásai, továbbá: Beépített kártyaolvasó. A kártya közvetlenül a kezelőnek mutatható fel K641/K641R/K641LX K641LX 32-karakteres kék LCD kezelő, beépített rádiós adó-vevő modullal - a K641 szolgáltatásai, továbbá: Beépített, max. 32 zónás, kétirányú, vezeték nélküli bővítő modul ANC1 Kijelző modul A kezelők (K64x) tetejére illeszthető! Partíció vagy zóna állapot kijelzéséhez, 8 terület, vagy az első 96 zóna státuszához ANC1 27

28 Digiplex beléptetés A Digiplex EVO magába foglalja a beléptető rendszert is. A vagyonvédelmi rendszer felhasználói adatbázisával kezelhető akár 32 ajtón a belépés, és az ajtók felügyelete bármelyik partícióba belefoglalható. A BabyWare, a WinLoad és a NEware szoftver egyaránt használható a felhasználók és a belépési jogok kezelésére. A vagyonvédelem és a beléptetés egybefoglalásával, a Digiplex EVO a vagyonvédelmi rendszer által kínált biztonságot egy új szintre emeli. ACM12 1 ajtós, 1 olvasós beléptető modul Beléptető kártyával terület élesíthető és hatás talanítható Nyitásérzékelő csatlakoztatható Ajtó nyitva maradt (DLO) és ajtó kényszernyitás (DFO) felügyelet Kompatibilis minden 26-bit Wiegand kártyaolvasóval DIGIPLEX EVO 3 színben R915 4 vezetékes beltéri / kültéri kártyaolvasó számbillentyűzettel Paradox beléptető kártyákhoz és kódbevitelhez EVO-hoz csatlakozó ACM12 beléptető modulhoz 3 színű LED kijelzés és hangjelzés Olvasási távolság 10 cm UV álló ABS műanyag C702 Általános proximity kártya Paradox kártyaolvasókhoz Digiplex bővítő modulok C704 Kék színű proximity Tag, Paradox kártyaolvasókhoz R910 ZX8 HUB2 PS17 4 vezetékes beltéri / kültéri proximity kártyaolvasó Paradox beléptető kártyákhoz EVO-hoz csatlakozó ACM12 beléptető modulhoz UV álló, epoxy gyantával kiöntött ABS műanyag 3 színű LED kijelzés és hangjelzés Olvasási távolság 10 cm 8 (16) zónás bővítő modul, 1 db PGM kimenettel A zónabővítő bemenetein a zónaduplázás lehetséges Verzió 5.60-tól bemenetekenként állítható EOL és ATZ tulajdonságok Négyvezetékes, kétirányú BUS kommunikáció a központtal BUS-vonal elosztó modul A BUS-vonalat két, egymástól független kimenetre osztja és áganként max. 914 m-ig biztosítja a kommunikációt A kimenetek segédtápot igényelnek! Kompatibilis: Paradox EVO, SP, MG központokkal BUS-os, kapcsolóüzemű, teljesen felügyelt tápmodul Működése a központ által teljesen felügyelt, így azonnali információ áll rendelkezésre egy esetleges meghibásodásról HUB4D BUS-vonal elosztó modul Digiplex EVO kompatibilis Egy bemenet port, 4 teljesen független kimenet port Minden kimenet 900 m távolságig biztosítja a kommunikációt Biztonsági mód, mely tovább működteti a modult bemeneti jel vesztés esetén is HUB4D Vezetékes zóna bővítő modulok ZX8D ZX16D ZX32D ZX8D 8-zónás/bemenetes bővítő modul Digiplex EVO kompatibilis 8 címezhető zóna LED zóna állapot kijelzés ZX16D 16-zónás/bemenetes bővítő modul Digiplex EVO kompatibilis 16 címezhető zóna LED zóna állapot kijelzés ZX32D 32-zónás/bemenetes bővítő modul Digiplex EVO kompatibilis 32 címezhető zóna LED zóna állapot kijelzés Saját és teljesen felügyelt tápegység 28

29 IPR512 GPRS / IP távfelügyeleti vevő A legmodernebb kommunikációs útvonalakon fogadja az eseményeket a riasztóközpontoktól. Kommunikáció Akár 1024 IP / GPRS modult kezel A teljes kommunikáció felügyelt Két WAN port (a folyamatos kommunikáció biztosításához) Integrált ügyfélkezelő weboldal Folyamatos biztonsági mentés SD kártyára Biztonságos, saját operációs rendszer 128 bit (MD5) és (RC4) vagy 256 bit (AES) titkosítás Direkt kommunikáció a vevőre Rendkívül alacsony fogyasztás (kevesebb, mint 10 W) IPRS-7 Távfelügyeleti vevő szoftver, Paradox központokhoz Az IPRS-7 szoftver egy Windows operációs rendszer alatt futtatható távfelügyeleti vevő szoftver Paradox központokhoz. Funkcionalitásban az IPR512 vevő emulátora, account (regisztrált eszköz / ügyfél) megkötés nélkül. Legújabb verziója már támogatja az eszközvesztés / visszaállás jelentését, a biztonsági profilok kezelését és az SMS tartalék jelentési útvonalat. Használata távfelügyeleteknek és telepítőknek javasolt, kommunikáció tesztelésére, állapot megfigyelésre, tartalékként. Mivel a szoftver jelenleg nem rendelkezik biztonsági mentés funkciókkal, és egy komplett PC kell az üzemeltetéséhez, ezért távfelügyeleteknek nem IPR512 helyett, hanem mellé, backup vevőnek és tesztelésre javasoljuk. Kimenete egy fizikai kommunikációs port, amit csatlakoztathatunk távfelügyeleti vevőhöz, vagy távfelügyeleti programot futtató PC-hez. Egy apró, ingyenes segédprogrammal (VSPE) megoldható, hogy az IPRS-7 és a távfelügyeleti szoftver egy gépen fusson, ez ilyenkor virtuálisan összeköt 2 portot a gépen belül, mintha vezetékkel tettük volna ugyanezt. PCS250 PCS250 Paradox GSM / GPRS kommunikációs modul GSM üzemmód: a modul a központ E-bus portjához csatlakozik GPRS üzemmód: a modul a központ soros (serial) portjához csatlakozik Kompatibilis az MG / SP és Digiplex EVO központokkal Események jelentése az IPR512 GPRS / IP távfelügyeleti vevőnek Központ kommunikáció felügyelet Rendszer élesítés / hatástalanítás SMS-el (csak GSM üzemmódban) Jelentés szöveges üzenetben (SMS), max. 8 / 16 telefonszámra PCS250G PCS250G Paradox GPRS kommunikációs modul A PCS250 kommunikációs modul GSM üzemmód nélküli testvére, csak a soros (serial) porton használható. 2 SIM kártyás kommunikátor modul, Paradox központokhoz Közvetlenül a soros portra csatlakoztatva, csak GPRS üzemmód SMS küldés és fogadás IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel Frissítés IP150 Internet modul Az IP150 internetmodul lehetővé teszi riasztórendszerünk vezérlését és felügyeletét bármilyen böngészőprogramon keresztül. A modul segítségével a világon bárhol elérheti a rendszerét és értesítéseket kaphat annak állapotáról. A soros portja továbbfűzhető, rácsatlakoztathatunk egy PCS250 vagy PCS250G modult, biztonságos és redundáns kommunikációt érve el. Ingyenes gyártói DDNS szolgáltatás! IP felügyeleti modul, Paradox központokhoz Közvetlenül a soros portra csatlakozik IP jelentés IPR512 vagy IPRS-7 vevőre Programozói fel / letöltés, BabyWare / WinLoad szoftverrel Végfelhasználói szoftver csatlakozás, iparadox vagy NeWare (EVO) Vezérlés és felügyelet web böngészőn keresztül, 2 IO ki -bemenet értesítés Továbbfűzhető soros port, GPRS modul csatlakoztatáshoz 29

30 IP/GSM Paradox Panel IP150 KOMMUN LEHETŐ PSTN Soros kommunikáció PCS250 Opcionális VDMP3 modul GSM IP INTER GPRS/GSM PSTN Paradox Panel Soros kommunikáció PCS250/G GPRS PCS250 GSM Opcionális VDMP3 modul IP IP/GPRS PSTN Paradox Panel Opcionális VDMP3 modul IP150 Soros kommunikáció PCS250/G GPRS IP GPRS GSM GSM IP/GPRS/GSM Paradox Panel IP150 Soros kommunikáció PSTN PCS250 PCS250/G GSM Opcionális VDMP3 modul PSTN 30

31 IKÁCIÓS SÉGEK Tartalék üzenet fogadás SMS-ben Mobil stick USB COM COM NET WAN WAN LAN COM1 COM2 WAN1 WAN2 IPR512 LAN WAN1 WAN2 IPR512 LAN COM1 SWITCH 1. LAN Távfelügyeleti vevő COM / LPT GSM GSM PSTN átalakító 31

32 PARADOX mozgásérzékelők Infravörös mozgásérzékelők: Az infravörös mozgásérzékelők a tárgyak, emberek, állatok által kibocsátott hősugárzást érzékelik. Az emberi mozgás az érzékelő szenzor kimenetén egy jellegzetes, jól behatárolható jelkombinációt hoz létre. A kiértékelő elektronika, a jelfeldolgozó egység feladata, hogy a beérkező zavaró információkból ezt kiszűrje és megbízhatóan csak az emberi mozgás esetén adjon riasztás jelzést. Ez egy bonyolult rendszer, ami ha nem működik megfelelően, hamis riasztást eredményez. Biztonsági rendszerekben csak abszolút megbízható, hamis riasztás ellen védett érzékelőket szabad alkalmazni. Ezt a biztonságot nyújtja Önnek a PARADOX. A PARADOX infravörös mozgásérzékelők több szabadalommal védett érzékelési technológiával rendelkeznek. Professzionális lencserendszer vetíti a hőképet az érzékelő szenzorra. A haditechnikában kifejlesztett (hőkövető rakéták) két vagy négy érzékelő elemmel rendelkező (Duál vagy Quad) szenzor elektromos jeleket szolgáltat a hőkép változásának megfelelően. Ezeket a kis energiájú elektromos jeleket erősíti fel és értékeli az analóg vagy digitális jelfeldolgozó egység. A PARADOX érzékelők elektronikáját fém árnyékoló burkolat veszi körül, így teljes mértékben kiszűrik a külső elektromos zavarokat. (RFI/RMI védelem) A PARADOX érzékelők 25 éves fejlesztés eredményeként a világ élvonalába tartoznak. Analóg és digitális érzékelői extrém körülmények között is megbízhatóan, hamis riasztás mentesen működnek. A digitális jelfeldolgozású mikroprocesszoros érzékelők a banki szférában is nagy biztonsággal ajánlhatók. A DG75 kisállattűrő érzékelő szabadalmaztatott Auto Pulse Signal Processing eljárása révén az egyik legjobb érzékelő a világon. Itt két önálló digitális érzékelő jeleiből a mikroprocesszor egy szabadalmaztatott algoritmus szerint választja el az ember és a kisebb állatok mozgását. Ugyanezen érzékelő kültéri változata a DG85 érzékelő. A Digital VISION 525 DM kombinált infravörös-radar érzékelő különösen érzékeny mozgásérzékelést tesz lehetővé. Amennyiben a radar érzékelő mozgást jelez, érzékenyebb állapotba kapcsolja az infra érzékelőt, és ha mindkettő érzékeli a mozgást, csak akkor indít riasztást. Az NV780-as nyílászáró és falsík érzékelő megbízhatóan védi az épületet határoló felületeket a külső behatolásoktól, míg az NVX80-as, kül- és beltéri dupla quad fejes, plusz radarral kombinált, kisállatvédett és anti-maszkos érzékelő megbízhatóan védi a nagyobb területeket is. PARADOX mozgásérzékelők Analóg mozgásérzékelők közös jellemzői Szabadalmaztatott Auto Pulse jelfeldolgozás Automatikus hőmérséklet kiegyenlítés Fémpajzs maximalizálja az EMI és RFI jel védelmet Kételemű szenzor Szabotázs kapcsoló Felül nézet 476PRO PIR magas EMI és RFI védelemmel Rendkívül magas EMI és RFI védelem A PCB csak felületszerelt alkatrészeket tartalmaz Szilárdtest relé 11 m x 11 m hatótávolság, 110 látószöggel Oldal nézet 476PRO Felül nézet 476PET Analóg, egyoptikás PIR (18kg Kisállat immunitással) 18 kg alatti állatokra immunis Amikor nagyobb immunitás szükséges, például, amikor állatok vannak folyamatosan a hatósugárban, a DG75 javasolt 11 m x 11 m és max. 15 m központi sugár 88.5 látószöggel Rendkívül magas EMI és RFI védelem A PCB csak felületszerelt alkatrészeket tartalmaz Szilárdtest relé Oldal nézet 476PET 32
