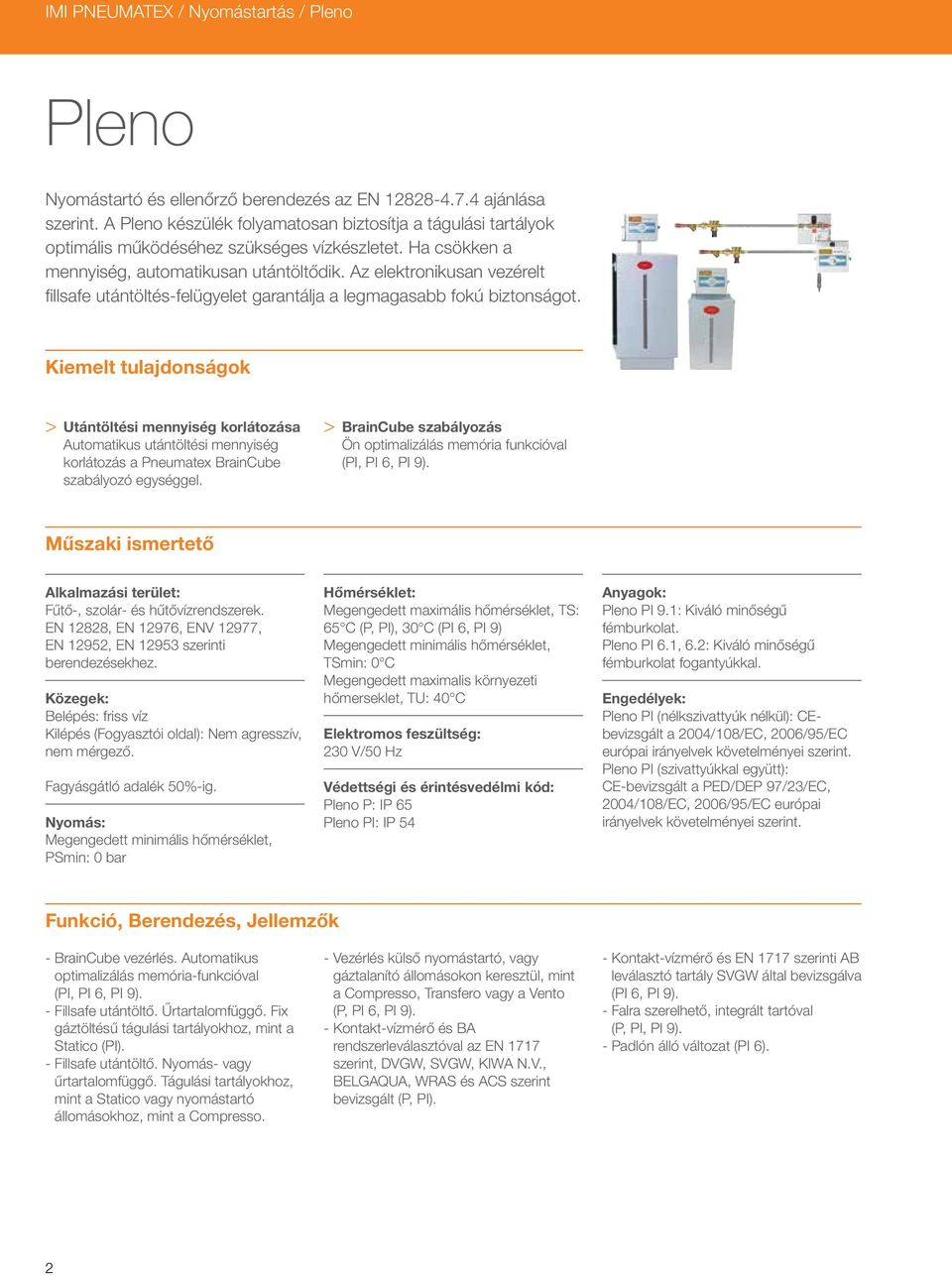

2 IMI PNEUMATEX / Nyomástartás / Pleno Pleno Nyomástartó és ellenőrző berendezés az EN ajánlása szerint. A Pleno készülék folyamatosan biztosítja a tágulási tartályok optimális működéséhez szükséges vízkészletet. a csökken a mennyiség, automatikusan utántöltődik. Az elektronikusan vezérelt fillsafe utántöltés-felügyelet garantálja a legmagasabb fokú biztonságot. Kiemelt tulajdonságok > > Utántöltési mennyiség korlátozása Automatikus utántöltési mennyiség korlátozás a Pneumatex raincube szabályozó egységgel. > > raincube szabályozás Ön optimalizálás memória funkcióval (PI, PI 6, PI 9). Műszaki ismertető Alkalmazási terület: Fűtő-, szolár- és hűtővízrendszerek. EN 12828, EN 12976, ENV 12977, EN 12952, EN szerinti berendezésekhez. Közegek: elépés: friss víz Kilépés (Fogyasztói oldal): Nem agresszív, nem mérgező. Fagyásgátló adalék 50%-ig. Nyomás: Megengedett minimális hőmérséklet, min: 0 bar őmérséklet: Megengedett maximális hőmérséklet, TS: 65 C (P, PI), 30 C (PI 6, PI 9) Megengedett minimális hőmérséklet, TSmin: 0 C Megengedett maximalis környezeti hőmerseklet, TU: 40 C Elektromos feszültség: 230 V/50 z Védettségi és érintésvedélmi kód: Pleno P: IP 65 Pleno PI: IP 54 Anyagok: Pleno PI 9.1: Kiváló minőségű fémburkolat. Pleno PI 6.1, 6.2: Kiváló minőségű fémburkolat fogantyúkkal. Engedélyek: Pleno PI (nélkszivattyúk nélkül): CEbevizsgált a 2004/108/EC, 2006/95/EC európai irányelvek követelményei szerint. Pleno PI (szivattyúkkal együtt): CE-bevizsgált a PED/DEP 97/23/EC, 2004/108/EC, 2006/95/EC európai irányelvek követelményei szerint. Funkció, erendezés, Jellemzők - raincube vezérlés. Automatikus optimalizálás memória-funkcióval (PI, PI 6, PI 9). - Fillsafe utántöltő. Űrtartalomfüggő. Fix gáztöltésű tágulási tartályokhoz, mint a Statico (PI). - Fillsafe utántöltő. Nyomás- vagy űrtartalomfüggő. Tágulási tartályokhoz, mint a Statico vagy nyomástartó állomásokhoz, mint a Compresso. - Vezérlés külső nyomástartó, vagy gáztalanító állomásokon keresztül, mint a Compresso, Transfero vagy a Vento (P, PI 6, PI 9). - Kontakt-vízmérő és A rendszerleválasztóval az EN 1717 szerint, DVGW, SVGW, KIWA N.V., ELGAQUA, WRAS és ACS szerint bevizsgált (P, PI). - Kontakt-vízmérő és EN 1717 szerinti A leválasztó tartály SVGW által bevizsgálva (PI 6, PI 9). - Falra szerelhető, integrált tartóval (P, PI, PI 9). - Padlón álló változat (PI 6). 2

3 Diagram V áteresztőképesség (hozzávetőleges), Pleno P / PI Compresso és Statico esetén vegye figyelembe a pw-re vonatkozó feltételeket: Pleno P: A tápvíz szükséges nyomása Compresso: pw p0 (raincube) + 1,9 bar, pw 10 bar. Pleno P/PI: A tápvíz szükséges nyomása Statico: pw p0 (raincube) + 1,7 bar, pw 10 bar. 3

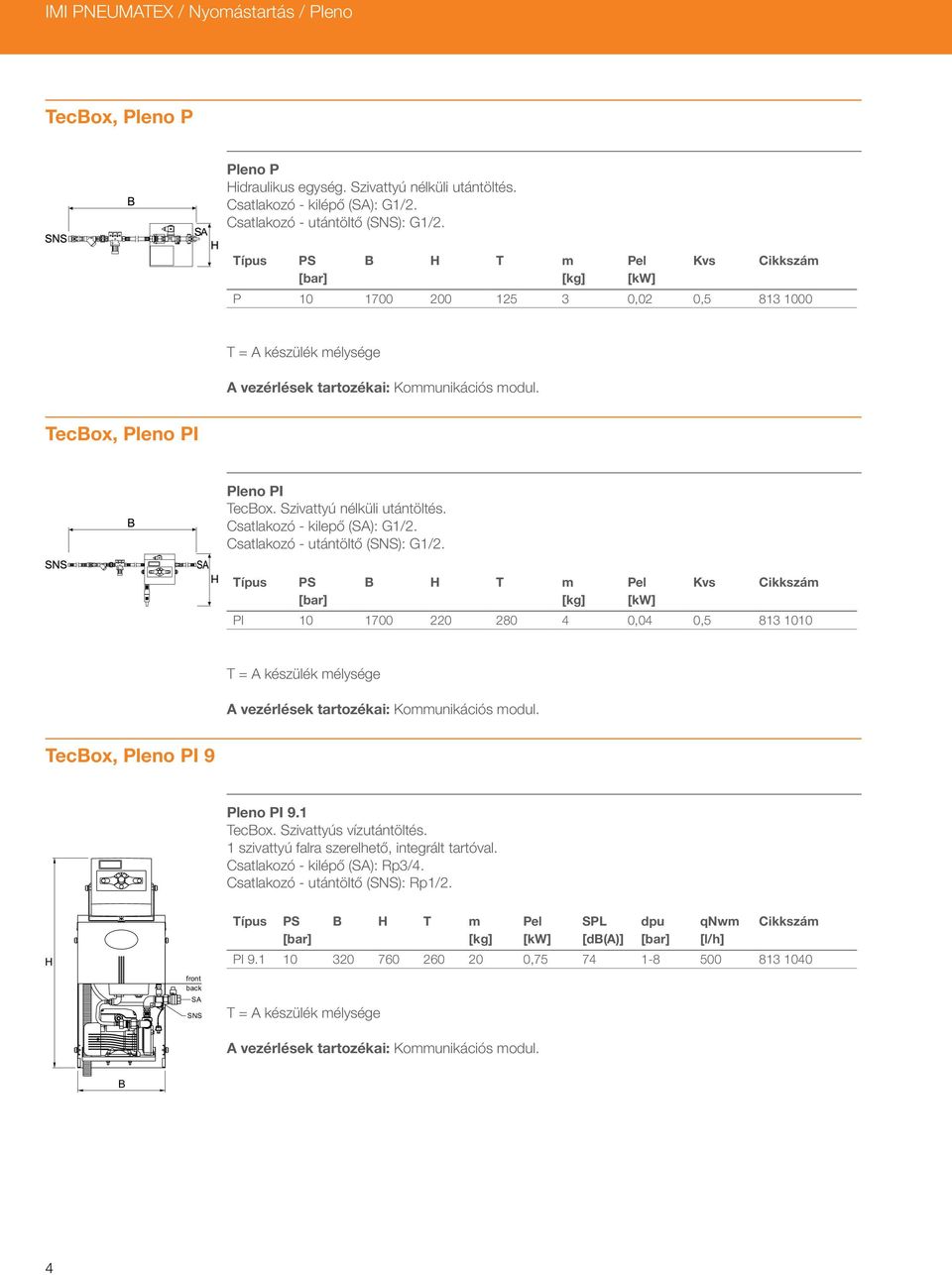

4 IMI PNEUMATEX / Nyomástartás / Pleno Tecox, Pleno P Pleno P idraulikus egység. Szivattyú nélküli utántöltés. Csatlakozó - kilépő (SA): G1/2. Csatlakozó - utántöltő (SNS): G1/2. Kvs P ,02 0, A vezérlések tartozékai: Kommunikációs modul. Tecox, Pleno PI Pleno PI Tecox. Szivattyú nélküli utántöltés. Csatlakozó - kilepő (SA): G1/2. Csatlakozó - utántöltő (SNS): G1/2. Kvs PI ,04 0, A vezérlések tartozékai: Kommunikációs modul. Tecox, Pleno PI 9 Pleno PI 9.1 Tecox. Szivattyús vízutántöltés. 1 szivattyú falra szerelhető, integrált tartóval. Csatlakozó - kilépő (SA): Rp3/4. Csatlakozó - utántöltő (SNS): Rp1/2. front back SA SNS SPL [d(a)] dpu qnwm [l/h] PI , A vezérlések tartozékai: Kommunikációs modul. 4

5 Tecox, Pleno PI 6 Pleno PI 6.1 Tecox. Szivattyús vízutántöltés. 1 szivattyú. Padlóra állítás. Flexibilis csövek a hozzáfolyás csatlakoztatásához. Csatlakozó - kilépő (SA): Rp3/4. Csatlakozó - utántöltő (SNS): Rp1/2 SA front back SPL [d(a)] dpu qnwm [l/h] PI , , SNS Pleno PI 6.2 Tecox. Szivattyús vízutántöltés. 2 szivattyú. Ebből egy tartalék szivattyú. Padlóra állítás. Flexibilis csövek a hozzáfolyás csatlakoztatásához. Csatlakozó - kilépő (SA): Rp3/4. Csatlakozó - utántöltő (SNS): Rp1/2. SA SNS front back SPL [d(a)] dpu qnwm [l/h] PI , , A vezérlések tartozékai: Kommunikációs modul. 5

6 IMI PNEUMATEX / Nyomástartás / Pleno A vezérlések kiegészítői Kommunikációs modul raincube vezérlésekhez Megengedett maximális környezeti hőmérséklet, TU: 40 C Védettségi és érintésvedélmi kód: IP 54 Elektromos feszültség: 230 V/50 z ComCube DCD RS 485 adatinterfész a raincube vezérléssel való kommunikációhoz, 6 digitális bemenet a külső, potenciálmentes NO jelek regisztrálásához és kijelzéséhez, 9 potenciálmentes, egyenként paraméterezhető digitális kimenet, mindegyik kimenet külön-külön invertálható. Falra szerelhető, rögzítőelemek az optimális kábelvezetéshez. DCD ,5 0, ComCube DCA 2 galvanikusan leválasztott 4-20 ma analóg kimenet az épületfelügyeleti rendszerhez történő továbbításra, 2,5 kvac szigetelési feszültség. urkolaton belüli kábelezés, falra szerelhető kivitel. DCA ,5 0, Kiegészítő információk Rendszer tervezése:tervezés és kalkuláció adatlap, valamint yselect számítási szoftware. Parancsikonok / feltételek: Tervezés és kalkuláció adatlap. 6
