1 ÉMSZ Közép-Magyarországi Regionális Szakmai Nap november 5. péntek, Törökbálint, Munkácsy Mihály Művelődési Ház SZIGETELÉSEK, HOMLOKZATOK, TETŐK környezettudatosság, energiatakarékosság 9.20 Megnyitó Turai István, Törökbálint város polgármestere Dobos József, az ÉMSZ elnöke A régió Év Tetője Nívódíj Pályázat díjazottjai bemutatása Szakkiállítás és konzultáció Találkozási lehetőség és konzultáció a gyártó cégek képviselőivel, közben A mi házunk mennyit fogyaszt? Sólyomi Péter ÉMI Nonprofit Kft. (Szerkezettudományi és Energetikai Divízió vezető) Öt homlokzat Austrotherm termékek minden esetre Kruchina Sándor AUSTROTHERM Kft. (marketing vezető) Jövőbe mutató hőszigetelési megoldások Varga Tamás URSA Salgótarjáni Üveggyapot Zrt. (építészmérnök, szerkezetépítő szakmérnök) Tudatos épület felújítások hőszigetelési megoldásai Lestyán Mária - ROCKWOOL Hungary Kft. (fejlesztési és alkalmazástechnikai vezető) Épületek energia hatékony átalakítása szálcement homlokzat burkolatok segítségével Gérusz Tamás CEMBRIT Kft. (homlokzati üzletág vezető) Konzultáció, kávészünet Minőség, értékteremtés generációkon keresztül TONDACH tetőcserép Nemes András TONDACH Magyarország Zrt. (okl. építőmérnök, alkalmazástechnikai szaktanácsadó) PREFA innovatív tető és homlokzat Nemere Judit PREFA Hungária Kft. (értékesítési vezető, okl. építőmérnök) Szálcement a XXI. században Galovszky Ferenc CEMBRIT Kft. (tetőfedő üzletágvezető) Betoncserép héjazatok tervezési szempontjai és ökológiai vonatkozásai Takaró Gábor - MEDITERRÁN Magyarország Betoncserép Gyártó Kft. (építészmérnök, alkalmazástechnikai vezető) Modern tetők és homlokzatok rézlemezzel Pintér Róbert Magyar Rézpiaci Központ (ügyvezető igazgató) D a tetőtérben Kovách László FAKRO Magyarország Kft (kereskedelmi vezető) Konzultáció, kávészünet, szendvicsbüfé PIME S EU projekt (CONCERTO III.): városrészek, épületek energia-hatékony fejlesztése mikrogrid rendszerben: szentendrei tapasztalatok Dr. Matolcsy Károly ÉMI Nonprofit Kft. (főosztályvezető) Lapostetők környezettudatos szigetelési megoldásai Gerendi Gábor R.W. Bautech Hungary Kft. (építészmérnök, műszaki vezető) Korszerű bitumenes vízszigetelő technológiák Konyári Gábor - ICOPAL Kft. (műszaki szaktanácsadó) Megújuló energiaforrások lapostető szigeteléseken Szabó Ferenc - Renolit Magyarország Kft (cégvezető) Acél könnyűszerkezetek tűzállósága Kotormán István LINDAB Kft. (fejlesztési és oktatási vezető) kitvalasszak.com - egy új fejezet az építőipar internetes megjelenésében Hoffmann Pál - MV Partner Kft - ügyvezető

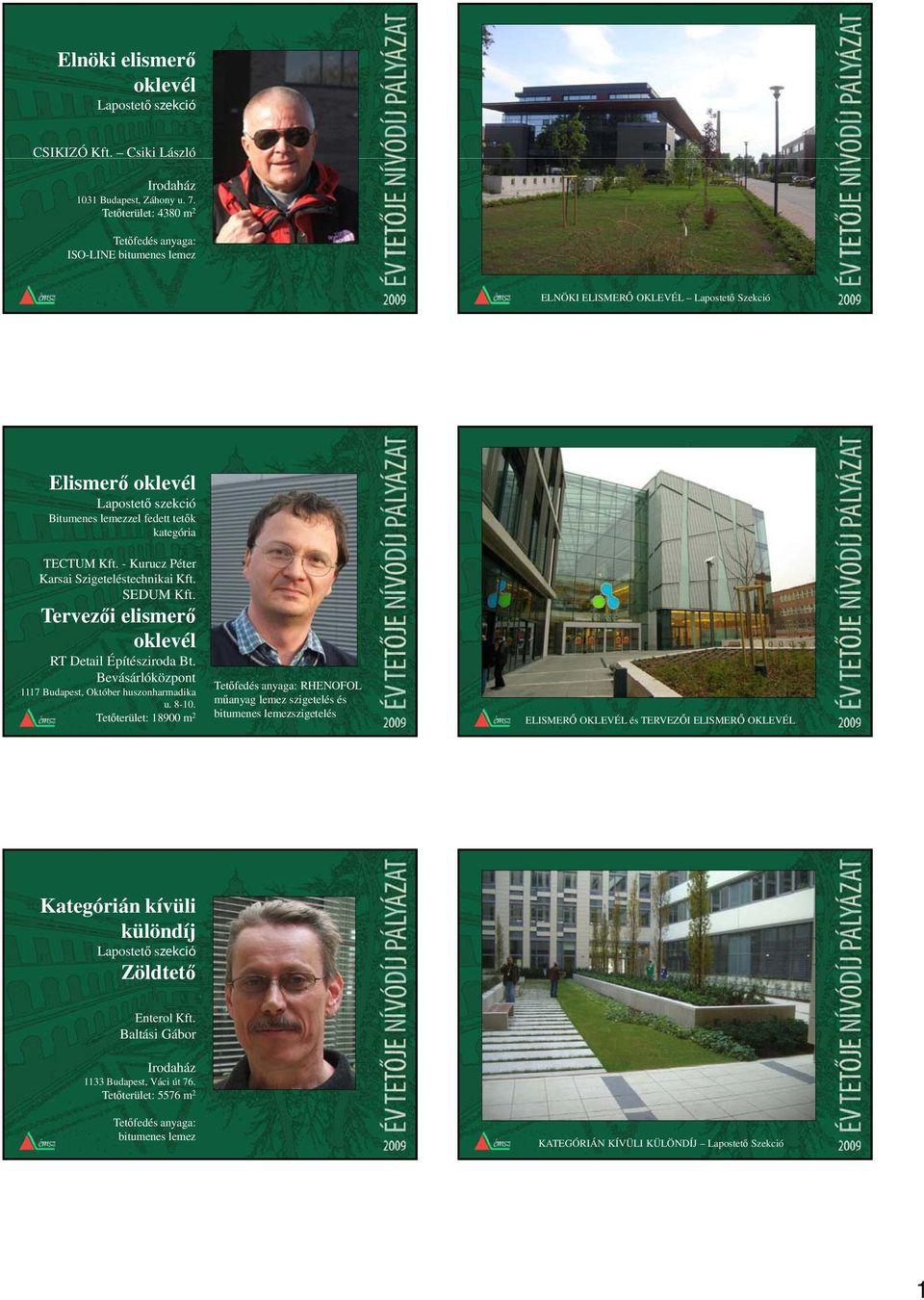

2 Elnöki elismerő oklevél Lapostető szekció CSIKIZÓ Kft. Csiki László Irodaház 1031 Budapest, Záhony u. 7. Tetőterület: 4380 m 2 Tetőfedés anyaga: ISO-LINE bitumenes lemez ELNÖKI ELISMERŐ OKLEVÉL Lapostető Szekció Elismerő oklevél Lapostető szekció Bitumenes lemezzel fedett tetők kategória TECTUM Kft. - Kurucz Péter Karsai Szigeteléstechnikai Kft. SEDUM Kft. Tervezői elismerő oklevél RT Detail Építésziroda Bt. Bevásárlóközpont 1117 Budapest, Október huszonharmadika u Tetőterület: m 2 Tetőfedés anyaga: RHENOFOL műanyag lemez szigetelés és bitumenes lemezszigetelés ELISMERŐ OKLEVÉL és TERVEZŐI ELISMERŐ OKLEVÉL Kategórián kívüli különdíj Lapostető szekció Zöldtető Enterol Kft. Baltási Gábor Irodaház 1133 Budapest, Váci út 76. Tetőterület: 5576 m 2 Tetőfedés anyaga: bitumenes lemez KATEGÓRIÁN KÍVÜLI KÜLÖNDÍJ Lapostető Szekció 1

3 Kategória díj Lapostető szekció Bevonat szigetelésű tetők kategória Enterol Kft. Tóth Balázs Irodaház 1065 Budapest, Andrássy út 9. Tetőterület: 473 m 2 Tetőfedés anyaga: KEMPER SYSTEM kent szigetelés KATEGÓRIA DÍJ Lapostető Szekció Elnöki elismerő oklevél Lapostető szekció KONTEXA Kft. Rozgonyi László Irodaház és lakások 1118 Budapest, Rétköz u. 5. Tetőterület: 700 m 2 Tetőfedés anyaga: Bitumenes lemez, RHENOFOL műanyag lemez ELNÖKI ELISMERŐ OKLEVÉL Lapostető Szekció Kategória díj Lapostető szekció Műanyag- és műkaucsuk lemezzel fedett tetők kategória TECTUM Kft. Karsai Szigeteléstechnikai Kft. SEDUM Kft. Kurucz Péter Bevásárlóközpont 1117 Budapest, Október huszonharmadika u Tetőterület: m 2 Tetőfedés anyaga: RHENOFOL műanyag lemez szigetelés és bitumenes lemezszigetelés Kategória díj Lapostető szekció Műanyag- és műkaucsuk lemezzel fedett tetők kategória TECTUM Kft. Karsai Szigeteléstechnikai Kft. SEDUM Kft. Paskó János Bevásárlóközpont 1117 Budapest, Október huszonharmadika u Tetőterület: m 2 Tetőfedés anyaga: RHENOFOL műanyag lemez szigetelés és bitumenes lemezszigetelés 2

4 Kategória díj Lapostető szekció Műanyag- és műkaucsuk lemezzel fedett tetők kategória TECTUM Kft. Karsai Szigeteléstechnikai Kft. SEDUM Kft. Szőke Andrea Bevásárlóközpont 1117 Budapest, Október huszonharmadika u Tetőterület: m 2 Tetőfedés anyaga: RHENOFOL műanyag lemez szigetelés és bitumenes lemezszigetelés KATEGÓRIA DÍJ Lapostető Szekció Nívódíj Lapostető szekció TECTUM Kft. Kurucz Péter IKEA Lakberendezési áruház 1148 Budapest, Örs vezér tere 22. Tetőterület: 7670 m 2 Tetőfedés anyaga: RESITRIX bitumennel társított műgumi lemez NÍVÓDÍJ Lapostető Szekció Fémlemez fedések Szekció Titáncinkkel fedett tetők kategória Szántó Fivérek és Kozma Kft. Szántó László - kivitelezői Templom Nívódíj Kazincbarcika, Központi park 860 m 2 tetőfedés anyaga: RHEINZINK titáncink lemez 2007 Év Tetője Nívódíj Pályázat 3

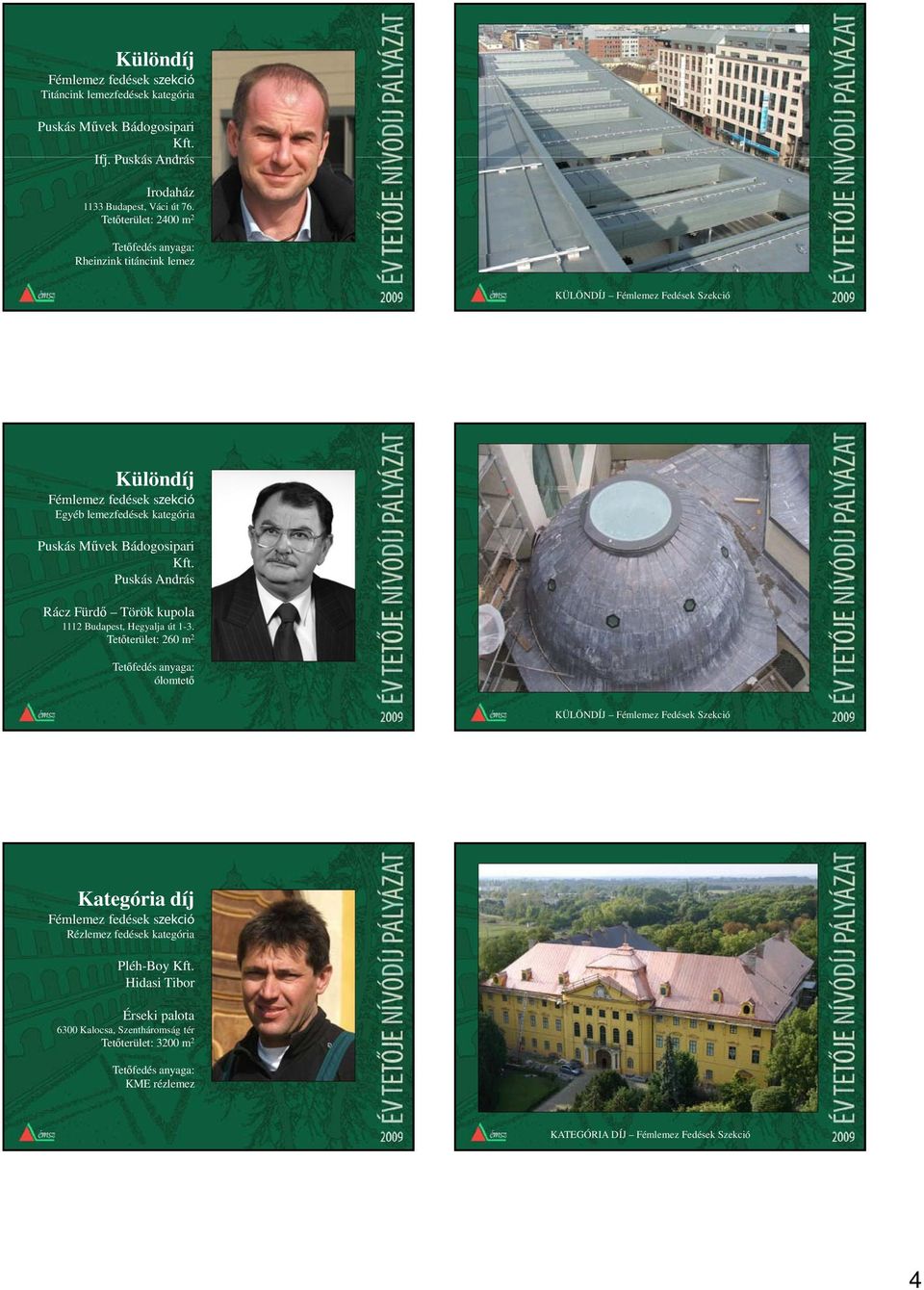

5 Különdíj Fémlemez fedések szekció Titáncink lemezfedések kategória Puskás Művek Bádogosipari Kft. Ifj. Puskás András Irodaház 1133 Budapest, Váci út 76. Tetőterület: 2400 m 2 Tetőfedés anyaga: Rheinzink titáncink lemez KÜLÖNDÍJ Fémlemez Fedések Szekció Különdíj Fémlemez fedések szekció Egyéb lemezfedések kategória Puskás Művek Bádogosipari Kft. Puskás András Rácz Fürdő Török kupola 1112 Budapest, Hegyalja út 1-3. Tetőterület: 260 m 2 Tetőfedés anyaga: ólomtető KÜLÖNDÍJ Fémlemez Fedések Szekció Kategória díj Fémlemez fedések szekció Rézlemez fedések kategória Pléh-Boy Kft. Hidasi Tibor Érseki palota 6300 Kalocsa, Szentháromság tér Tetőterület: 3200 m 2 Tetőfedés anyaga: KME rézlemez KATEGÓRIA DÍJ Fémlemez Fedések Szekció 4

6 Elnöki elismerő oklevél Magastető Szekció VIDA-TETŐ Bt. Családi ház 1026 Budapest, Gábor Áron u. 14. Tetőterület: 340 m 2 Tetőfedés anyaga: TONDACH kerámiacserép ELNÖKI ELISMERŐ OKLEVÉL - Magastető Szekció Kiemelt elismerő oklevél Magastető Szekció Pudelka Krisztián Nyaraló 8052 Fehérvárcsurgó, Mácsonyás dűlő Tetőterület: 300 m 2 Tetőfedés anyaga: TONDACH kerámiacserép KIEMELT ELISMERŐ OKLEVÉL - Magastető Szekció Különdíj Magastető Szekció kerámiacseréppel fedett tetők kategória Baricza Krisztián Családi ház 2463 Tordas, Szabadság u. 27. Tetőterület: 200 m 2 Tetőfedés anyaga: TONDACH kerámiacserép KÜLÖNDÍJ - Magastető Szekció 5

7 Különdíj Magastető Szekció kerámiacseréppel fedett tetők kategória Trombitás Zoltán Családi ház 1161 Budapest, Ferenc u Tetőterület: 168 m 2 Tetőfedés anyaga: CREATON kerámiacserép KÜLÖNDÍJ - Magastető Szekció Elismerő oklevél Magastető Szekció Urbanics János Érseki palota 6300 Kalocsa, Szentháromság tér Ácsmunka: ~130 m 3 Munka jellege: ácsmunka felújítás ELISMERŐ OKLEVÉL - Magastető Szekció Különdíj Magastető Szekció betoncseréppel fedett tetők kategória Drong György Lakóépület 2730 Albertirsa, Kolozsvári u. 12. Tetőterület: 245 m 2 Tetőfedés anyaga: BRAMAC betoncserép KÜLÖNDÍJ - Magastető Szekció 6

8 Nívódíj Magastető Szekció betoncseréppel fedett tetők kategória Knittel Ferenc Családi ház 8600 Siófok, Pollack Mihály u. 30. Tetőterület: 496 m 2 Tetőfedés anyaga: BRAMAC betoncserép Bíráló Bizottság ELNÖK: Dr. Osztroluczky Miklós NÉMET TETŐFEDŐ SZÖVETSÉG Artur Wierschem FÉMLEMEZFEDÉSEK SZEKCIÓ: Kozma Gyula Nemes Ferenc LAPOSTETŐ SZEKCIÓ: Kesztyűs Gábor Somorjai Ákos Tóth Péter SVÁJCI TETŐFEDŐ SZÖVETSÉG Ernst Weber MAGASTETŐ SZEKCIÓ: Csott Róbert Kovács Sándor Nagy József Tuli Szilárd Varga Ádám ÉMSZ szakmai kiadványok NÍVÓDÍJ - Magastető Szekció ÉMSZ szakmai kiadványok ÉMSZ kiadványok - előkészületben Műanyag és gumilemez alapú tetőszigetelések kézkönyve Tetőszigetelések irányelv átdolgozása További átdolgozandó kiadványok: Talajnedvesség és talajvíz elleni szig. Ir.elv Zöldtetők irányelvei Új kiadvány Üzemi és használati víz elleni szigetelések irányelvei Bitumenes lemez anyagú tetőszigetelések kézikönyve Palafedések tervezési és kivitelezési szabályai 7

9 MEDGYASZAY ISTVÁN SZAKKÉPZ ISKOLA, GIMNÁZIUM ÉS KOLLÉGIUM Bakonyi Szakképzés-szervezési Társulás 8200 Veszprém, Tüzér u. 42. Tel: 88/ , , Fax: 88/ Igazgató: Sándor Mátyás Honlap: OM azonosító szám: Szakképz évfolyamok el rehozott és hagyományos rendszerben Tet fed Épület- és építménybádogos Építményszigetel Ács állványozó Nappali hagyományos rendszer Nappali el rehozott rendszer Levelez rendszer Képzési id 2 év 3 év 2 év 16. életév, ács esetében 8. osztály után Feltételek: 10. osztály választható a Képzés szerkezet Oktatott anyag típusa Fél év iskola, egy év gyakorlat, fél év iskola Szakmai tárgyak gyerekeknek Fél év iskola, egy év gyakorlat, fél év iskola, fél év gyakorlat, fél év iskola Szakmai és közismereti tárgyak 8. osztály ács esetében 10. osztály Havi két nap, elméleti és gyakorlati képzés Szakmai tárgyak A szakmák hiányszakmák Országosan egyedülálló felszereltség, kiterjedt szakmai kapcsolatok itthon és külföldön. Tanulóink, hazai és nemzetközi szinten is kimagasló eredményekkel rendelkeznek. Egyedülálló tanulói támogatás. A kollégium az iskola épületében található, kollégiumi fér helyet minden tanulónak biztosítunk. Az iskola saját konyhával és étteremmel rendelkezik, így az igényl k kedvezményes étkezésben részesülnek. A szabadid hasznos eltöltését szolgálják az iskola területén található tornaterem, konditerem, szabadtéri (esti játékokra is alkalmas) kézilabda- és focipálya, továbbá a m anyag borítású teniszpálya. Iskolánkról b vebb tájékoztatást kaphatnak a honlapon.

10 A A mi házunk h mennyit fogyaszt? Sólyomi PéterP ÉMI Nonprofit Kft. Szerkezettudományi és Energetikai Divízió A regionális fejlesztésért és felzárk rkóztatásért felel s s tárca t nélkn lküli li miniszter 7./2006. (V. 24.) TNM r e n d e l e t e az épületek energetikai jellemz inek meghatároz rozásáról Követelményértékek - Összesített energetikai jellemz (E) - Fajlagos h veszteségtényez (q) (Az épülethatároló szerkezetek átlagos h átbocsátásisi tényez jére vonatkozó követelmény) - Az épülethatároló szerkezetek rétegtervi r h átbocsátásisi tényez je (U) Épülethatároló szerkezet 2006 A h átbocsátási tényez követelményértéke U W/m 2 K 2,00 Küls fal 0,45 Lapostet 0,25 Padlásfödém 0,30 F tött tet teret határoló szerkezetek 0,25 Alsó zárófödém árkád felett 0,25 Alsó zárófödém f tetlen pince felett 0,50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1,60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m 2 2,50 Homlokzati üvegfal 2) 1,50 Tet felülvilágító 2,50 Tet sík ablak 1,70 Homlokzati üvegezetlen kapu 3,00 Homlokzati, vagy f tött és f tetlen terek közötti ajtó 1,80 F tött és f tetlen terek közötti fal 0,50 Szomszédos f tött épületek közötti fal 1,50 Talajjal érintkez fal 0 és -1 m között 0,45 Talajon fekv padló a kerület mentén 1,5 m széles sávban 0,50 (a lábazaton elhelyezett azonos ellenállású h szigeteléssel helyettesíthet ) Épületenergia Tanúsítv tvány 176/2008 Korm. rendelet MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 MSZ EN ISO el tt MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN

11 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN után MSZ EN 174 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 TNM 2006 MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 ÉMSZ ház MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN 174 Passzív ház MSZ EN ISO MSZ EN 673 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN ISO MSZ EN 673 MSZ EN 174 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN 1934 MSZ EN 675 MSZ EN ISO 8990 MSZ EN ISO MSZ EN MSZ EN 832 MSZ EN ISO 9346 MSZ EN ISO MSZ EN MSZ EN ISO MSZ EN 673 MSZ EN 174 MSZ EN ISO 6946 MSZ EN 1745 MSZ EN ISO MSZ EN

12 Öt homlokzat 1-4: Austrotherm Grafit Reflex Austrotherm termé termékek minden esetre Olajcsúcs 2009 A változás iránya 35 m3/m2 20 m3/m Mi lesz itt? ,5 m3/m Az átdolgozott energetikai irá irányelv 0 kg CO2/év, m2 Nemcsak programot kell kidolgozni az alacsony energiájú épületek létrehozásának ösztönzésére, hanem valamennyi új épület legyen közel zéró energiafogyasztású tól; 2018-tól pedig valamennyi új ható 2018 hatósági épület; let kiterjesztik az irányelv hatályát a meglé meglévę épületek nem jelentę jelentęs mé mérté rtékħ felú felújításaira is, ha az energetikai jellemzęket befolyásoló külsę határoló szerkezeteket vagy épületgépészeti berendezéseket érinti a felújítás vagy a csere. Ezek nem viccelnek 2020

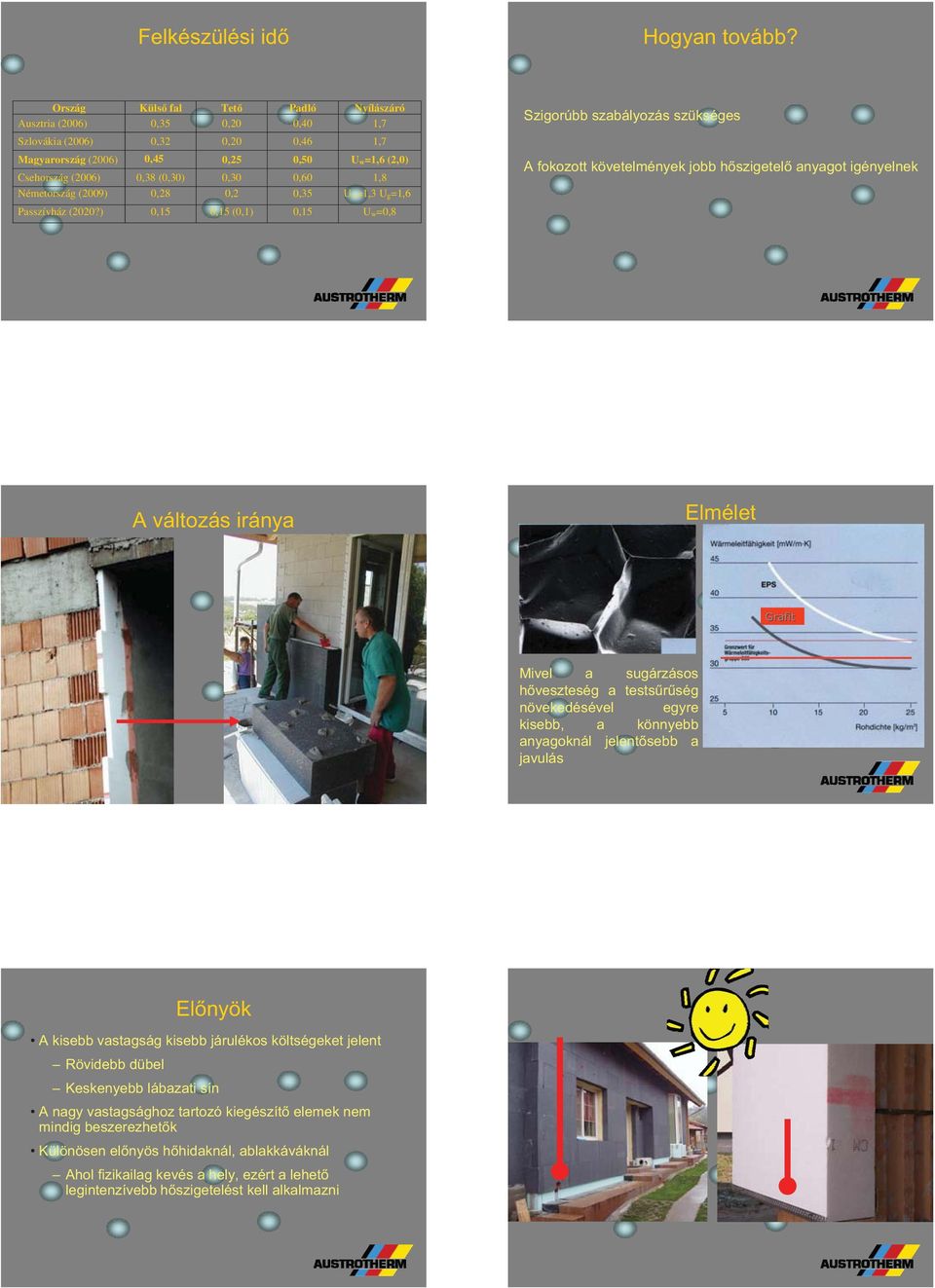

13 Felkészülési id Hogyan tovább? Ország Küls fal Tet Padló Nyílászáró Ausztria (2006) 0,35 0,20 0,40 1,7 Szlovákia (2006) 0,32 0,20 0,46 1,7 Magyarország (2006) 0,45 0,25 0,50 U w=1,6 (2,0) Csehország (2006) 0,38 (0,30) 0,30 0,60 1,8 Németország (2009) 0,28 0,2 0,35 U w=1,3 U g=1,6 Passzívház (2020?) 0,15 0,15 (0,1) 0,15 U w=0,8 Szigorúbb szabályozás szükséges A fokozott követelmények jobb h szigetel anyagot igényelnek A változás iránya Elmélet Mivel a sugárzásos h veszteség a tests r ség növekedésével egyre kisebb, a könnyebb anyagoknál jelent sebb a javulás El nyök A kisebb vastagság kisebb járulékos költségeket jelent Rövidebb dübel Keskenyebb lábazati sín A nagy vastagsághoz tartozó kiegészít elemek nem mindig beszerezhet k Különösen el nyös h hidaknál, ablakkáváknál Ahol fizikailag kevés a hely, ezért a lehet legintenzívebb h szigetelést kell alkalmazni

14 Fordítot réegrend el nyei 5: Austrotherm Zenit A vízszigetelés védett a mechanikai hatásoktól (a kivitelezés és a karbantartás alatt is!) az ultraibolya sugárzástól Kisebb a napi és éves h ingadozás Páratechnikailag nyitott Hosszabb élettartam Új termék ÉME A 220/2008 Austrotherm Zenit Formahabosított expandált polisztirolhab fordított tet k h szigetelésére Kivitelezés Kivitelezés

15

16

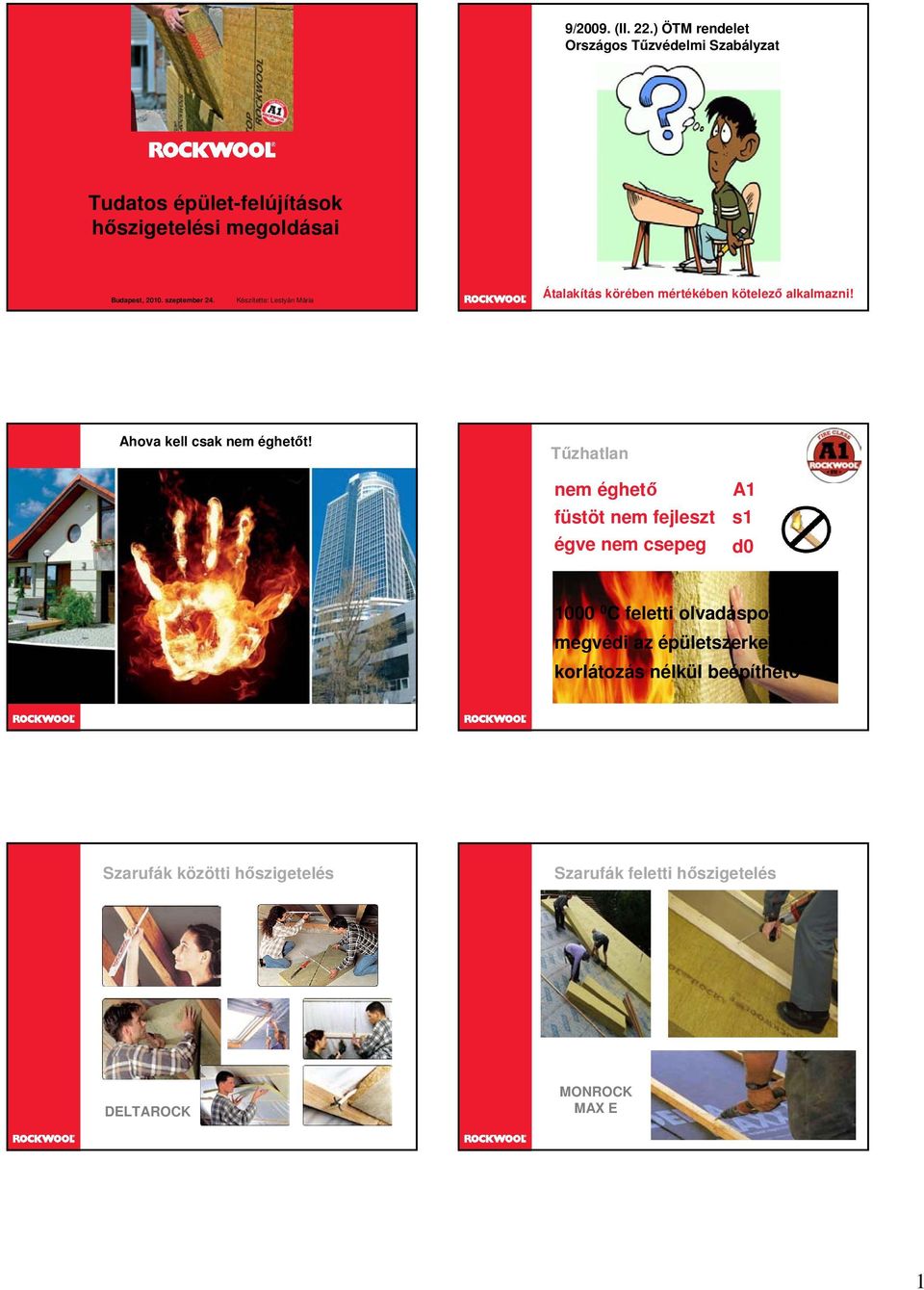

17 9/2009. (II. 22.) ÖTM rendelet Országos Tűzvédelmi Szabályzat Tudatos épület-felújítások hőszigetelési megoldásai Budapest, szeptember 24. Készítette: Lestyán Mária Átalakítás körében mértékében kötelező alkalmazni! Ahova kell csak nem éghetőt! Tűzhatlan nem éghető füstöt nem fejleszt égve nem csepeg A1 s1 d C feletti olvadáspont megvédi az épületszerkezeteket korlátozás nélkül beépíthető Szarufák közötti hőszigetelés Szarufák feletti hőszigetelés Szarufák özötti hőszigetelés DELTAROCK MONROCK MAX E 1

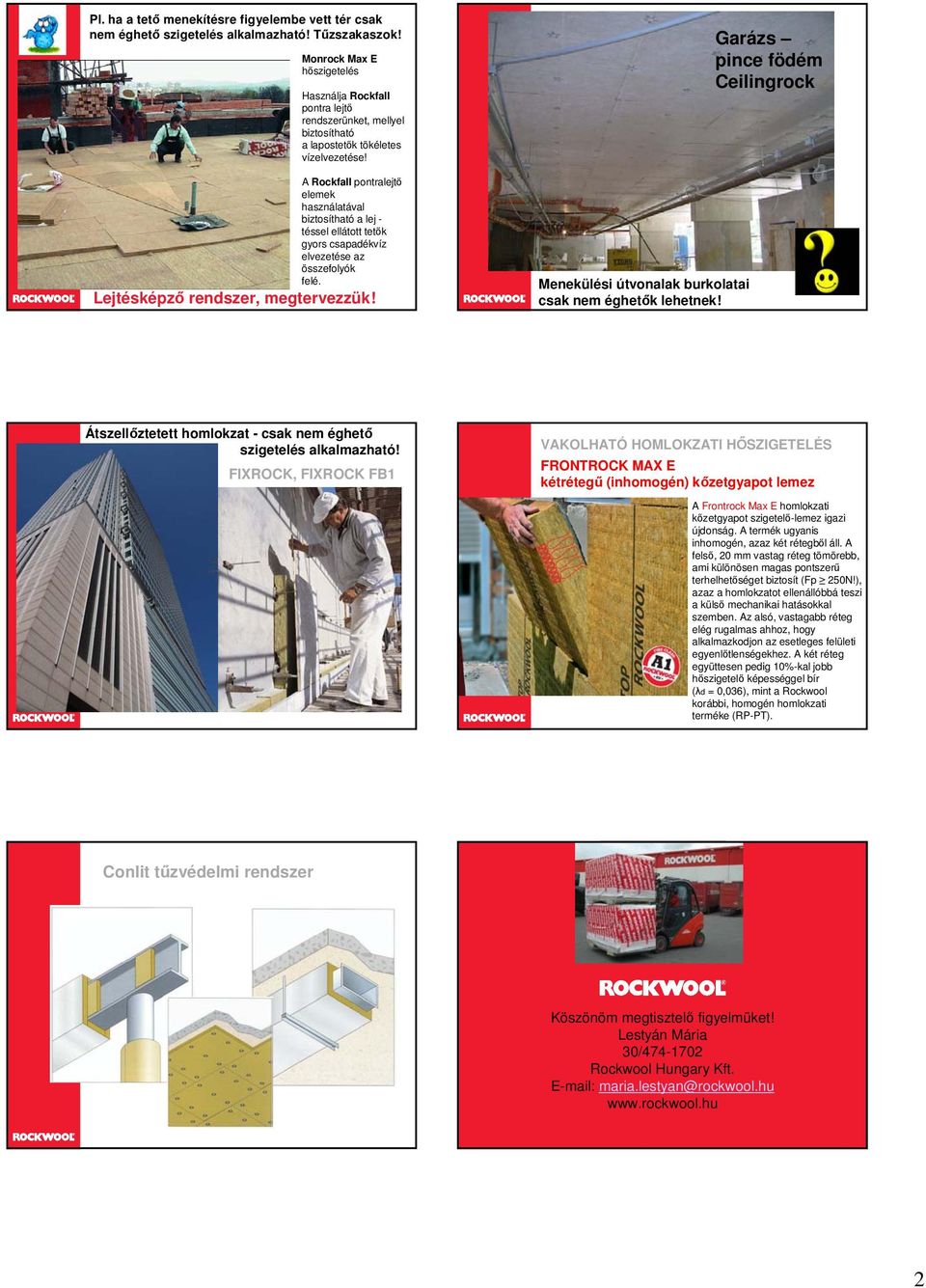

18 Pl. ha a tető menekítésre figyelembe vett tér csak nem éghető szigetelés alkalmazható! Tűzszakaszok! Garázs Monrock Max E hőszigetelés Használja Rockfall pontra lejtő rendszerünket, mellyel biztosítható a lapostetők tökéletes vízelvezetése! pince födém Ceilingrock A Rockfall pontralejtő elemek használatával biztosítható a lej - téssel ellátott tetők gyors csapadékvíz elvezetése az összefolyók felé. Lejtésképző rendszer, megtervezzük! Menekülési útvonalak burkolatai csak nem éghetők lehetnek! Átszellőztetett homlokzat - csak nem éghető szigetelés alkalmazható! FIXROCK, FIXROCK FB1 VAKOLHATÓ HOMLOKZATI HŐSZIGETELÉS FRONTROCK MAX E kétrétegű (inhomogén) kőzetgyapot lemez A Frontrock Max E homlokzati kőzetgyapot szigetelő-lemez igazi újdonság. A termék ugyanis inhomogén, azaz két rétegből áll. A felső, 20 mm vastag réteg tömörebb, ami különösen magas pontszerű terhelhetőséget biztosít (Fp 250N!), azaz a homlokzatot ellenállóbbá teszi a külső mechanikai hatásokkal szemben. Az alsó, vastagabb réteg elég rugalmas ahhoz, hogy alkalmazkodjon az esetleges felületi egyenlőtlenségekhez. A két réteg együttesen pedig 10%-kal jobb hőszigetelő képességgel bír (λd = 0,036), mint a Rockwool korábbi, homogén homlokzati terméke (RP-PT). Conlit tűzvédelmi rendszer Szarufák özötti hőszigetelés Köszönöm megtisztelő figyelmüket! Lestyán Mária 30/ Rockwool Hungary Kft. maria.lestyan@rockwool.hu 2

19 AZ ÁTSZELL ZTETETT HOMLOKZATBURKOLATOK EL NYEI: Az U értékek csak tájékoztató jelleg ek! KÖSZÖNÖM MEGTISZTEL FIGYELMÜKET! 1

20 Minőség, értékteremtés generációkon keresztül Minőség, értékteremtés generációkon keresztül, TONDACH tetőcserép tervezés gyártás Nemes András okl. építőmérnök TONDACH alkalmazástechnikai szaktanácsadó kivitelezés szeptember szeptember 24. Tető tervezés munka fázisai TONDACH- szakmai kiadványok - 1. Környezeti, városképi megjelenés 2. Tető forma 3. Tető funkciója 4. Tető rétegrendje 5. Tető átszellőztetése 6. Tető hajlásszöge 7. Tető szerkezeti kialakítása 8. Tetőfedési döntések 9. Kapcsolódó épület gépészet 10. Műszaki leírás 11. Ajánlati költségvetés kiírás wwww.tetocserep.hu szeptember szeptember 24. TONDACH tuning elemek alkalmazása Tervezés végső terméke legyen, Felszer eltség Tondach Tuning termékek Padlásteres tetők Alátéthéjazattal ellátott tetők húzott sajtolt húzott sajtolt Alátéthéjazat nem nem igen igen Ereszfésű nem igen nem igen száraz gerincelem Alap felszerel tség Gerinc kiegészítők lezárószalag fésűs száraz gerincelem elasztikus él és élgerinc elem igen igen igen igen gerinccserép rögzítő kapocs igen igen igen igen Tető forma, hajlássz ög függvén ye Szellőzőszalag nem nem igen igen Tetőkibuvó igen igen igen igen Fémhófogó Gerinc kezdő és lezáró elem Gerincléctartók Hófogó rács Járórács rendszer Műszaki leírás Tételes költségvetési kiírás Viharkapocs Átvezető cserepek Extra Tetődíszek Műholdvevő antenna elem Él, élgerinc rögzítőelem szeptember szeptember 24. 1

21 A tetőhöz komplett rendszer szükséges Tiszta homogén szemcseszerkezet szeptember szeptember 24. Kivitelezés -szaktudás Szakszerű munkavégzés feltételei Jó kéziszerszám! Biztonságtechnika! Szakértelem! Anyag szállítás! szeptember szeptember 24. Legfontosabb a tételes ajánlat szeptember szeptember 24. 2

22 SIDINGS PROFILHULLÁ M HÉJPROFIL 140 x 2,0 mm Hengerelt profil Eloxált, porszórt, vagy natúr alu FOGAZOTT PROFIL HULLÁMPROFIL REYNOBOND Ívesíthet Kiegészít kkel

23 200 x 2,0 mm Hengerelt profil Eloxált, porszórt, vagy natúr alu Kiegészít kkel Szélesség 1067 mm ill mm Hossz mm Magasság 18 mm Hullámok távolsága 76 mm Vastagság 0,70-1,00 mm Felület RAL 9006 Standard (ezüstmetál) Egyedi színek A Reynobond egy kompozit lemez, ami két, bevonatos, 0,5mm vastag alumínium lemezb l, valamint egy polietilén magból (3mm) áll. Vastagság: 4 mm Hossz: 2000 mm mm Mag: PE (Poleythylen) raktáron FR (Fire Resistant - t zálló mag) Színek: anodic ezüst tiszta fehér rubintvörös deep grey rézmetál natúr alu colonial red Lakkmin ség: Duragloss 5000 Színoldal: véd fólia Hátoldal: véd lakk Súly: PE-mag 5,5 kg/m² raktáron FR-mag 7,5 kg/m² Folyamatos raktárkészlet: colonial red tisztafehér rubinvörös deep grey rézmetál szálcsiszolt alu ezüst PREFA Solar Classic PREFALZ Solar

24 ÉMSZ 2010 Szálcement a XXI. században Hófogás Hardie Plank Adatok: Galovszky Ferenc Cembrit Kft. Tetőfedő üzletágvezető Iroda H-1037 Budapest, Bécsi út 85. Telefon: +36/ 1/ Fax: +36/ 1/ Mobil: +36/ 30/ info@cembrit.hu OTÉK OTÉK 60. (2) A közötti tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos vagy ilyen fölé nyúlik és magassága 6,0 m- nél nagyobb. A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. 60. (2) A közötti tetőt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre szolgáló területtel határos vagy ilyen fölé nyúlik és magassága 6,0 m-nél nagyobb. OTÉK 60. (2) A 10 m-nél hosszabb esésvonalú tetőt egymás felett több hófogósorral kell megvalósítani. Hófogási zóna kialakítása Hófogó zóna kialakítható teljes tetőfelületen, pontszerű hófogókból. Cembrit Kft. álláspontja szerint a tetőfelületen 5 m-enként hó fogási zónát kell kialakítani. 1

25 HOMLOKZAT ÉS TETŐBURKOLATOK MONO-COVER hófogás Felhasználási lehetőségek Homlokzatburkolat típusok Külső homlokzat: Homlokzat Diszítő betétek Oromfal Oromdeszka Tetőablak burk. Eresz Belső: Mennyezetek Falak Függőleges burkolat 2 az 1-en Vízszintes burkolat HardiePlank Homlokzatburkolat Miért pont Hardie Plank? Méretek: Szélesség Hosszúság Vastagság 180 mm (150 mm) 3600 mm 8 mm Tanúsítvány: FR : Avis Technique UK : BBA EU: EN 12467:2004 Valamint megfelel az EU 89/106EGK számú irányelv követelményeinek HardiePlank homlokzatburkolat gyönyörűvé és tartóssá teszi az épületet éveken át. HardiePlank homlokzatburkolat élettartama meghaladja a 60 évet. Súly 7.4 kg/db Anyag szükséglet Éghetőségi besorolás: A2, s1-d0 (EN ) 1,85 db/m² A nedvesség és a mozgás hatására a festék megrepedezik és idő előtt leválik a felületről. HardiePlank homlokzat ColorPlus technológiájának köszönhetően. Hosszú ideig tartó bevont bevonatot képez. 2

26 MEDITERRÁN CSOPORT 2010 BETONCSERÉP HÉJAZATOK TERVEZÉSI SZEMPONTJAI, ÖKOLÓGIAI VONATKOZÁSAI 3 gyár, 3 teljesen automata gyártósor (Bóly, Kunszentmiklós, Farkasd) 30 millió db értékesített alapcserép (2009-ben) Takaró Gábor okl. építészmérnök szaktanacs@mediterran.hu 30 év gyártói garancia (fagyállóságra, mérethűségre, vízzáróságra) ALAPKÖVETELMÉNY: CSAPADÉKBIZTOSSÁG VÍZKÜSZÖB A cserép-átfedés függőleges vetületi értéke szükséges mértékű (Dr. Gábor László: Épületszerkezettan III. (1968)) Fokozatai: Vízzáró (esőbiztos) Fokozottan vízzáró Vízhatlan KIVITELEZÉSI SZABÁLYOK: COPPO, DANUBIA, STANDARD SZELLŐZŐ KERESZTMETSZET MINIMUMKÖVETELMÉNYEK A tetőhajlástól függő alkalmazási feltételek. 1. cserépfedésű tető nem készíthető 2. kis hajlásszögű tető feltételesen ajánlott 3. vízzárást fokozó kiegészítő intézkedés szükséges 4. önmagában vízzáró, kiegészítő védelem tetőfóliával 5. minden 2., 3. elem rögzítendő 6. minden elem rögzítendő, szeggel vagy rögzítő kapoccsal. DIN SZABVÁNY 10 O FELETTI HAJLÁSSZÖGŰ TETŐK SZELLŐZÉSI ELŐÍRÁSAI Eresz: 0,2%, de legalább 200 cm 2 /m Általános tetőfelület: 200 cm 2 /m Gerinc: 0,05% vigyázat: összeadódik a két tetőfelület! 1

27 SZELLŐZŐCSEREPEK ELHELYEZÉSE GERINCNÉL A SZELLŐZŐ LEVEGŐ ÚTJA MAGAS TETŐK TERHEI ÖKOLÓGIAI SZEMPONTOK - Meteorológiai terhek (szél + hó) - Héjazat + léc / deszka súlya AZ ELŐÁLLÍTÁS PRIMER ENERGIAIGÉNYE - Fedélszék saját súlya - Tetőtér beépítés többlet terhei - Hőszigetelés ÚJRAHASZNOSÍTHATÓSÁG Szél kg/m 2 Hó kg/m 2 Héjazat Fedélszék Beépítés kg/m 2 kg/m 2 kg/m 2 A tetőre nehezedő terheknek csak kb %-a a héjalás tömege, tehát nem ez a döntő rész a tetőszerkezet méretezésénél ÉLETTARTAM A BETONCSERÉP TULAJDONSÁGAI - Alacsony vízfelvétel - Természetes összetevők (víz, homok, kő) - Vízzáróság (tömör anyag) - Alacsony primer energia tartalom - Fagyállóság - Formaállandóság (konstans méret) - Nagy teherbírás - Környezeti hatásokkal szembeni védelem - Tűzállóság - Színvédelem 2

28 19/10/2010 Modern tetők és homlokzatok rézlemezzel ÉMSZ regionális szakmai nap Debrecen, Pintér Róbert, ügyvezető Magyar Rézpiaci Központ A légkör hatása a rézfelületre Homlokzat Fassade Sötétbarna patina Tető Levegő összetevők+páratartalom = réz (I) oxid réteg Oxigén stabilizációja az idő múlásával Eredmény: a patina vastagsága és sűrűsége Zöld patina - A réz jellegzetes színe Rézfelületek Tetők - kiszellőztetett Klasszikus Előoxidált (barna) Előpatinázott (zöld) Ónozott (szürke) Szellőzés??? Kompakt tető nem szellőztetett gerinc gerinc eresz eresz gerinc gerinc eresz eresz 1

29 19/10/2010 Hőtágulás Lineáris hőtágulás együttható: 0,017mm/m.K Fix rögzítések helye A fixpontok helye a tető hajlásszögétől függ 1/2 1/2 2/3 1/3 3/4 1/1 1/4 3 (5 ) >3-10 (>5-20%) >10-30 (>20-60%) >30 (>60%) Homlokzatrendszerek Korcolt Homlokzatrendszerek Kazettás A kazettás homlokzati rendszerek egyedi terv alapján előgyártva készülnek. A kazettás elemek nagy tervezői szabadságot engedélyeznek a méretek, optikai követelmények, és a rögzítési rendszerek tekintetében. Panelek Réz és egyéb anyagok kombinációja A panelek profilozó és hajlító gépekkel készülnek. Slot in vagy átfedő rögzítési rendszerek Hosszúság: elérheti a mm-t. Szélesség: elérheti a 500 mm-t. Igen Nem Kerülendő rozsdamentes acél ólom aluminium (csak eloxált) cink acél vízlefolyás egyéb anyagokra - kevésbé nemes fémek - beton, kő 2

30 D a tetőtérben Kovách László FAKRO Magyarország Kft (kereskedelmi vezető)

31 Dr. Matolcsy Károly PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No PIME's EU projekt (CONCERTO III): város-részek, épületek energiahatékony fejlesztése mikrogrid rendszerben: Dale, Szentendre, Vitoria Közép-Magyarországi Regionális Szakmai Nap, november 5., Törökbálint 1 Az Európai Uniós PIME S Concerto projekt és megvalósítása Szentendrén Előzmények: Green Solar Cities: Salzburg, Koppenhága PIME S projekt: Dale (NO),Szentendre,Vitoria (ES) CONCERTO terület Szentendrén Megújuló energiaforrások Energiahatékony épülettervezés Energiahatékony épületfelújítás Hatékony kapcsolt energia termelés Megfontolásra Ipar-Kutatás-Innováció-Oktatás-Város PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 2 PIME S projekt: Dale (NO), Szentendre, Vitoria (ES) Kv: 5 mrd Ft EU: 3 mrd Ft Jelleg:Kutatás -Fejlesztés Ide jön a szöveg helyi megújuló energiatermelés energia management: microgrid helyi erőforrások kihasználása utóhasznosítás a hőszigetelésnél hatékony költségcsökkentés Ipar-Kutatás-Innováció-Oktatás-Város PIME S receives funding from the European Union 7 th Framework Közép-Magyarországi Programme under Grant Agreement Regionális Szakmai Nap, November 5., Törökbálint No PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Ipar-Kutatás-Innováció-Oktatás-Város Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 4 Helyi adottságok kihasználása Duna:rekreációs övezet Duna:hűtővíz Szennyvíz: hőforrás Szennyvíz: hűtővíz PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Ipar-Kutatás-Innováció-Oktatás-Város Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 5 PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Ipar-Kutatás-Innováció-Oktatás-Város Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 6 1

32 Megújuló energiaforrások Biogáz ko-generáció Biomassza ko-generáció Napelem Napkollektor Szennyvíz Energiahatékony épülettervezés Zöld és üveg klímahomlokzat Árnyékolás Alacsony hőmérsékletű fűtés Hőszigetelés (> 20 cm) Döntött üvegezés PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 7 PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Ipar-Kutatás-Innováció-Oktatás-Város Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 8 Energiahatékony épületfelújítás Kevesebb fűtési energia Hatékonyabb melegvíz előállítás Helyi áramtermelés Homlokzatok hőszigetelése Tetőszigetelés Tetőterasz Nyílászárók cseréje Árnyékolás Akadálymentesítés? Integrált Napelemek Értéknövelés Energiahatékony épületfelújítás Kevesebb fűtési energia Több hasznosítható tér Helyi áramtermelés Napterek kialakítása Homlokzatok hőszigetelése Hő-visszanyerő szellőzés? Nyílászáró felújítás Tetőszigetelés Napelemek Életmód oktatás Értéknövelés PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 9 PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 10 Hatékony hő és elektromos energia termelés Méret-optimum Rövid hálózat Helyi áramtermelés Megújuló energiaforrás + Kapacitás kiváltás Ko-generáció Szél/nap > tárolás, stb. Biomassza Hely, környezeti hatások, Kutatás-Innováció!!! Olcsóbb energia-szolgáltatás PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No Közép-Magyarországi Regionális Szakmai Nap November 5., Törökbálint 11 Megfontolásra Pályázni kell Nemzetközi együttműködés Jó tapasztalatok Hosszú távú terv Városléptékben Helyi adottságok Oktatás integrálása Tudásalapú gazdaság Humán erőforrások Elszántság Ipar-Kutatás-Innováció-Oktatás-Város PIME S receives funding from the European Union 7 th Framework Közép-Magyarországi Regionális Szakmai Nap Programme under Grant Agreement No November 5., Törökbálint 12 2

33 1 Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! El ny nyök: - Poli Poli-Izo Izo-Butil poliészterf Butilén tet szigetel szigetel lemez (EN 13956) szterfátyol tyol kasíroz rozással vtg.. = 1,5 mm + 1,0 mm = 2,5 mm - Különleges tartóss - Kiv - Kimagasl sság (több mint 50 év élettartam) Kiváló ökol kológiai profil (ISO EN ) 49) Kimagasló ellenáll lló-képess pesség (pl. ellenáll a jéges j ges nek, -60 o C-on is rugalmas) - Könny nny beépítés (öntapad ntapadó szegély, tép zár t r rendszer) - Komplett rendszer Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! KLETT SYSTEM Tép zár r a tet n?

34 2 Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Rendszerelv megoldások: Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz! Kulcs a megoldáshoz!

35 3. Milyen hatások érik a bitumenes lemezeket? 2. Hol alkalmazzuk a bitumenes vízszigeteléseket? 1. Miért fontos, hogy a hordozóbetét felett vastagabb legyen a bitumenréteg? SPEED PROFIL A 40%-kalnagyobb felület hevítésével gyorsabb bitumenolvadás és 25%-kal kisebb gázfelhasználás érhet el a hagyományos bitumenes lemezekkel szemben, mely energia-megtakarításhoz vezet. A lemezek gördülékeny fektetésével és a gyors bitumen olvadással 30%-os id megtakarítás érhet el, illetve legalább 30%-kal több lemez fektethet ugyanannyi id alatt. SPEED PROFIL felületi kialakítás található. - A lemezek alsó oldalán speciális horonynyomott hegeszthetę bitumenes lemezekhez képest. - ÚjszerĦ szerkezeti felépítés a hagyományos lemezek SPEED PROFIL technológiával Új generációs hegeszthetę SBS modifikált bitumenes NR EP / Speed Profil Európai szabadalom SPEED PROFIL SBS bitumen és szintetikus gyanta alapú tapadósáv, profilírozott SPEED PROFIL technológiával közvetlen hęaktiválással tapad a felülethez Speciális bitumen az átlapolásoknál. Cca.: 80 mm széles toldósáv Speciális elválasztó, hęaktiválású fólia az átalpolások felett 160 g/m Tekercs hossza: 5,00 m Vastagság: 5,0 mm (Speed Profil SBS technologia) Felülettömeg: ca. 5,0 kg/m² Hideghajlíthatóság.: -15 oc HĘállóság: +90 oc SzakítóerĘ hossz/ kereszt: 800/600 N/5cm Szakadási nyúlás hossz/kereszt:: 50 x 50 % Új generációs nem sz tt PE: ALFA SPEED PROFIL SBS TOP 5 egyréteg bitumenes szigetel lemez felépítése összehasonlíthatatlanul jobb. 5 8 Speciális PP fólia HĘ hatására könnyen, maradéktalanul megolvad SBS modifikált bitumennel impregnált hordozóbetét Nem szętt Poliészter SBS bitumen réteg a hordozóbetét alatt és felett KĘzúzalék granulátum hordozóbetétek. A szakítószilárdsága és az öregedéssel szembeni ellenállása köszönhet en a PE hordozóbetét sokkal vékonyabb és er sebb mint a régi Rendezett szálszerkezet poliészter szövet hengerelt megmunkálással. Ennek A Speed Profile termékekben csak új generációs hordozóbetéteket alkalmazunk: Az új generációs SBS SPEED PROFIL lemezek módosított szerkezettel rendelkeznek SPEED PROFIL tapadás. hegesztés, er sebb és biztonságosabb Egyenletesebb, gyorsabb és jobb min ség sík lemezek felszíne. cca. 40 %-kal nagyobb, mint a hagyományos A horonynyomott oldalon a tényleges felület Nagyobb felület SPEED PROFIL - vakolt felületek - kerámia, klinker - fa. - acél, - beton, MINDEN FELÜLETRE: SIPLAST PRIMER SBS KELL SÍT UNIVERZÁLIS SPEED PROFIL munka hatékonyságát és biztonságát növeli. egyenletesebb a bitumen megfolyás, ami a szigetelési A nagyobb fajlagos felületbęl adódóan gyorsabb és ezáltal pillanatok alatt maradéktalanul megolvad Az alsó polietilén fólia csak a horonycsúcsokra fekszik fel, SPEED PROFIL 1

36 PENETRÁCIÓ Mély penetráció: -A SIPLAST PRIMER SBS ALAPOZÓ áthatoló képessége közepesen szemcsés beton. Átlagos felszívódás: 2-3 mm, illetve általános alapozó: 0,5 1 mm SIPLAST PRIMER SBS KELL SÍT : ÁLTALÁNOS KELL SÍT : 2-3 mm 0,5 1 mm KIADÓSSÁG: 1m 2 -re Különböz alkalmazási h mérsékleteken SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 0,200 l/m 2 +(10-23) 0C h mérséklet 0,550 kg/m 2 0,211 l/m 2 0,225 l/m C h mérséklet C h mérséklet 0,656 kg/m 2 0,915 kg/m 2 Több mint 2 x hatékonyabb +(10-23) 0 C-on Több mint 3 x hatékonyabb 0 0 C-on Több mint 4 x hatékonyabb C-on KÖRNYEZETVÉDELEM SIPLAST PRIMER SBS KELL SÍT Környezetbarát szerves oldószer-alapú gyártástechnológia: - nem tartalmaz veszélyes anyagokat N, - nem szabadulnak fel bel le irritáló anyagok, - nem veszélyes az él vízekre, - nem tartalmaz ártalmas nehézfémeket - ellenáll a sós víznek és a szerves korróziónak, TAPADÁS SIPLAST PRIMER SBS bitumenes alapozó Több mint 2X jobban tapad a betonhoz Köszönhet en a hozzá kapcsolódó Speed SBS technológiának 11 1m 2 re jutó költség Bitumenes alapozó (nettó) SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 600 HUF x 0,200 l/m 2 = = 120,0 HUF/m 2 +(10-23) 0 C beépítési h mérsékleten 350 HUF x 0,40 l/m 2 = =140,0 HUF/m HUF x 0,205 l/m 2 = = 123,0 HUF/m 2 ±0 0 C beépítési h mérsékleten 350 HUF x 0,640 l/m 2 = = 224,0 HUF/m HUF x 0,225 l/m 2 = = 135,0 HUF/m C beépítési h mérsékleten 350 HUF x 0,915 l/m 2 = = 320 HUF/m 2 Siplast Primer olcsóbb 20,0 HUF/m 2 -rel C-on Siplast Primer olcsóbb 101,0 HUF/m 2 -rel ± 0 0 C-on Siplast Primer olcsóbb 185,0 HUF/m 2 -rel C-on 14 SZAVATOSSÁG SIPLAST PRIMER SBS bitumenes alapozó Akár 15 év kiterjesztett garancia a Speed Profil SBS lemezekkel Köszönhet en a hozzá kapcsolódó Speed SBS technológiának 17 SZÁRADÁSI ID Különböz alkalmazási h mérsékleteken SIPLAST PRIMER SBS bitumenes alapozó Általános bitumenes alapozó 20 perc 70 perc 130 perc 170 perc C h mérséklet 0C h mérséklet 0 0 C h mérséklet C h mérséklet Több mint 9 x gyorsabban szárad C-on Több mint 5 x gyorsabban szárad C-on Több mint 6 x gyorsabban szárad ± 0 0 C-on Több mint 7 x gyorsabban szárad C-on 190 perc 375 perc 800 perc 1330 perc EGYEDÜLÁLLÓ SIPLAST PRIMER SBS KELL SÍT Olyan egyedülálló oldószeres kell sít a magyar piacon, amelyet speciális, tömény SBS modifikált bitumenb l állítanak el a SIPLAST-nál a teljes ICOPAL CSOPORT részére A LEGGAZDASÁGOSABB, MERT A LEGJOBB SZAKMAI JELLEMZ K -Univerzális felhasználás: beton, fém, fa -SBS modifikált bitumen Kiterjesztett garancia a Speed Profil SBS lemezekkel -2,5X jobb penetráció -2X jobb tapadás az aljzathoz Kedvez bb ár ICOPAL bitumenes lemezekkel -7X gyorsabb száradási id -3X nagyobb hatékonyság -20X hosszabb élettartam

37 alkorbright Tetőszigetelés (energia)hatékonyan - alkorbright - A legjobb hő-, és fényvisszaverőképességű tetőszigetelő lemez ALBEDO = fényvisszaverő képesség (%) Bild 1 26 x 26 mm Bild 2 26 x 26 mm Bild 3 26 x 26 mm MEGÚJULÓ ENERGIAFORRÁSOK LAPOSTETŐ SZIGETELÉSEKEN innovative highly valued cooperative open-minded alkorbright : 97 %!!! RENOLIT Magyarország Kft. - Szabó Ferenc Tetőszigetelés (energia)hatékonyan - alkorbright Tetőszigetelés (energia)hatékonyan - alkorbright Hűvösen marad a napsütötte tető Ideális aljzat napelemek elhelyezéséhez! érdes felülete szórja a fényt Teszt: a sötét színű ű lemezhez képest 40 -kal alacsonyabb marad az alkorbright lemez felszíne akár + 5% hatékonyság Sötét színű tetőszigeteléssel -a tetőfelület: 80 C - épületen belül: 30 C alkorbright tetőszigeteléssel -a tetőfelület: 40 C - épületen belül: 25 C ALKORSOLAR ALKORSOLAR - részei 1) PVC-profil alkorplan ) Alumínium idom ALKORPLUS ) Önmetsző csavar ALKORPLUS lehetővé tesz vízszintes elmozdulást Alkorplan PVC vízszigetelő lemez Rögzítőrendszer PVC tetőn Nincs átszúrva a vízszigetelés! 1

38 alkorplus duplafejes automata hegesztőgép ALKORSOLAR rendszerhez tartóváz Alu profil ALKORPLUS csatlakoztató elem ALKORPLUS nem rendszer-artozék: PV Panel beakasztóelem + csavar M8 András-kereszt ALKORPLUS Háromszögtartó ALKORPLUS anya M8 ALKORPLUS csúsztató idom ALKORPLUS HH csavar ALKORPLUS & anya ALKORPLUS TPO (alkortop) fóliabádog táblára laminált napelem rögzítése AlkorTOP szigetelőlemezre laminált fotoelektromos cella A kivitelezés lépései, és a kész tető 1,3 x 3,7 m 2,6 kg/m² 150 W (FLX-TO 150) 2

39 lindab we business have the area solutions profile lindab we business have the area solutions profile ÉMSZ regionális szakmai nap Debrecen, 2010/10/22 Acél könnyűszerkezetek tűzállósága 1. Az acél mint építőanyag Előnyös tulajdonságok: Magas szakítószilárdság, folyáshatár (kedvezően nagy hordott teher/önsúly arány) Szívósság, alakíthatóság (meleg, hideg) Fejlett gyártástechnológiák, egyenletes tulajdonságok (kis szórás az anyagjellemzőkben) Vízzáróság (jó tetőfedés és falburkoló anyag) Kotormán István Lindab Kft. KIVONAT Kedvezőtlen tulajdonságok és megoldások a javítására: Fáradt illetve rideg törés veszélye ötvözők használata Korrózió veszélye megfelelő felületvédelem (festés, tüzihorganyzás) Magas hő- és hangvezető képesség ép.szerk. megoldások Hőmérséklettől függő anyagjellemzők; tűzteher esetén szilárdságcsökkenés passzív tűzvédelmi módszerek (spray-k, festékek, lapburkolatok) lindab we business have the area solutions profile lindab we business have the area solutions profile Szerkezeti acél viselkedése tűz esetén Tűzhatás: hőmérséklet emelkedése Eurocode tűzgörbék : Nominális modellek: szabványos (ISO834), külső tűz, szénhidrogén-tűz Paraméteres görbe: természetes tűzteher Acél (szilárdsági, termikus) anyagjellemzői változnak 2 Feszültség (N/mm ) C 200 C 300 C Kritikus hőmérséklet: 400 C Arányossági határ (600 C) 500 C Hatékony folyáshatár (600 C) 600 C Rugalmassági modulus (600 C) 700 C 800 C 0 0,5 1,0 1,5 2,0 Alakváltozás (%) elérése teherbírási határállapot Igénybevételek (feszültségszint) Keresztmetszet alakja (U/A szelvénytényező) Védelem (burkolat, festék stb.) Gázhőmérséklet ( C) Szénhidrogéntűz Szabványos tűz Külső tűz Tipikus paraméteres tűzgörbe Idő (sec) Eurocode: redukciós (csökkentő) tényező 2. Tűzállósági követelmények vonatkozó részei (OTSZ, EN szabványok) 2/2002 (I.23.) BM rendelet 9/2008. (II.22.) ÖTM-rendelet Építmények besorolása: 5 tűzveszélyességi osztály (A-E) 5 tűzveszélyességi osztály (A-E) 5 tűzállósági fokozat (I-V.) 5 tűzállósági fokozat (I-V.) Építőanyagok, termékek, épületszerkezetek: Építőanyagok éghetősége Építési termékek tűzvédelmi osztályai MSZ EN szerint (nem éghető, neh./köz. éghető) (A1-A2-B-C-D-E-F; és s d értékek) Tűzállósági határérték Épületszerkezetek tűzállósági teljesítményei MSZ EN szerint, finomított osztályozás (T H =0,2-0,25-0,50-1,0h stb.) (pl. R15, RE30, REI60, REI-M120 stb.) Táblázatba foglalt értékek megadva laborteszttel vagy Eurocode számítással Tetőfedés tűzterjedési fokozata Tetők és tetőhéjalások külső tűzzel szembeni teljesítményének oszt. MSZ EN szerint (pl. tűzterjedés nélküli ) pl. B roof (t1), F roof (t1) lindab we business have the area solutions profile lindab we business have the area solutions profile 3. Konkrét alkalmazások Tűzállósági teljesítmény (határérték) Látszó acél épületszerkezeti elemek - egyrétegű trapézlemez burkolat Lindab termékek tűzvédelmi osztálya (éghetősége): Szigeteletlen csarnok Egyrétegű LTP45 tető RE15 Egyrétegű LVP20 fal E15 Natur horganyzott acéllemezek: A1 15/25ym PE bevonatos lemeztermékek: A2-s1,d0 50ym TC bevonatos lemeztermékek: A2-s2,d0 Páramegkötő filcbevonatos lemezek: A2-s1,d0 / A2-s2,d0 Bevilágítócsík (üvegszálerősítésű PE): F/E 2008-as OTSZ - hiba: minden esetben van I követelmény! (EI,REI ) labortesztek 1

40 lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Látszó acél épületszerkezeti elemek - szelemen, főtartó Tűzállósági teljesítmény (határérték) Szendvicspanel tető- és falburkolat 1. Egyszintes csarnok acél szerkezete védelem nélkül készülhet: OTSZ, fejezet (védetlen acél vázszerkezet, vékonyfalú is!) 2. Eurocode szerinti statikai számítással igazolható - külön védelem nélkül reálisan R15 követelmény elérhető - védelemmel (tűzvédő festés, lapburkolat) R30, R45, R60 elérhető 3. Akkreditált laborvizsgálattal (minősített tűzvédő festékek, tűzgátló lapok): R30, R45, R60 Hőszigetelt csarnok Tetőpanelok Lindab Glamet PUR 80mm-től: REI15 / B Lindab Hypertec Roof 50mm-től: REI60 / A2 Falpanelok Lindab Monowall PUR 100mm-től: E30 / B Lindab Superwall PUR 100mm-től: E15 / B Lindab Hypertec Wall mm: EI45 / A2 Lindab Hypertec Wall 150mm : EI60 / A2 labortesztek alapján lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - trapézlemez-burkolat, szelemennel Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - gipszrost burkolat, acél váz Hőszigetelt csarnok Szerelt szendvics tető REI15 Szerelt szendvics fal E60, EI30 Construline falszerkezet (emeletráépítés, kitöltő vagy függönyfal) REI30 / REI60 labortesztek alapján labortesztek alapján lindab we business have the area solutions profile lindab we business have the area solutions profile Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - trapézlemez/gipszkarton burk., acél váz Tűzállósági teljesítmény (határérték) Összetett rendszerek (többrétegű) - magasprofil lágyfedéssel SBS épület-rendszer Hőszig. trapézlemezes tető és fal: REI 15 Hőszig. tető, 2rtg. belső gipszkartonnal: REI 30 Hőszig. fal, 2rtg. belső gipszkartonnal: REI 45 LTP150 tetőfödém REI15 REI30 labortesztek alapján, kiterjesztve labortesztek alapján teherbírás függvényében! 2
