1 ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS KÖZHASZNÚ TÁRSASÁG H-1113 Budapest, Diószegi út 37. Levélcím: H-1518 Budapest, Pf : 69. Telefon: +36 (1) Fax: +36 (1) Honlap: SOCIÉTÉ D'UTILITÉ PUBLIQUE POUR LE CONTRÔLE DE LA QUALITÉ ET L'INNOVATION DU BÂTIMENT NON-PROFIT COMPANY FOR QUALITY CONTROL AND INNOVATION IN BUILDING GEMEINNÜTZIGE GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM BAUWESEN A-132/2008 ALKALMASSÁGI VIZSGÁLATI JEGYZŐKÖNYV ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY KIADÁSÁHOZ A termék megnevezése: A termék tervezett felhasználási területe: Kérelmező: mint az ÉME jogosultja A termék gyártója: CELO APOLO rögzítéstechnikai termékek: - tűzálló fém csőbilincsek (kör alakú menetes csőbilincsek, Grapatrak fém félköríves csőbilincs) - tűzálló szerelvények (AMX dübel, menetes elem, Trakit szeg, Torab csavar, menetes szár és toldó, csavar, anya, alátét, trapéz kengyel) - EKA tűzálló alapcsavarok betonhoz, - nem tűzálló műanyag csőbilincsek (Grapatrak műanyag szimpla és dupla csőbilincsek, Abranyl és Multiclip csőbilincsek) - nem tűzálló szerelvények (pozdorjacsavar, műanyag dübel) Tűzálló csőbilincsek és szerelvényeik: tűz hatására funkcióját megőrző (tüzivíz vagy sprinkler) csövek és tűzálló elektromos vezetékek vasbeton vagy pórusbeton falazaton, vasbeton mennyezeten vagy tűzvédő bevonattal ellátott acélszerkezeten történő rögzítésére Tűzálló és nem tűzálló csőbilincsek és szerelvényeik: tűz hatására funkcióját nem megőrző csövek és elektromos vezetékek vasbeton, tömör vagy üreges égetett agyag, fa alapanyagú, vagy pórusbeton falazaton, vasbeton mennyezeten vagy acélszerkezeten történő rögzítésére EKA alapcsavar: nagyszilárdságú rögzítést biztosító terpeszdübel vasbeton falazatokon vagy mennyezeten történő rögzítéshez; tűz hatására funkcióját mind megőrző, mind nem megőrző rögzítések esetére CELO Hungária Csavar-kereskedelmi Kft Környe, Budai utca 1/C. CELO Roselló, 7 - Pol. Ind. La Bruguera Castellar del Vallès, Barcelona, Spain CELO CHINA 166#Ningbo Road, Taicang - Zip (China) Készült az ÉMI Kht. Anyag- és Szerkezettudományi Divízió Mechanikai Tudományos Osztályán Budapest, február 17. A vizsgálati jegyzőkönyv 24 oldalt és 1 számozott, pecséttel ellátott mellékletet tartalmaz. A jegyzőkönyv csak teljes terjedelmében másolható, kivonatos közléséhez az Építésügyi Minőségellenőrző Innovációs Kht. engedélye szükséges. KBiA-II

2 AVJ: A-132/2008 2/24 TARTALOMJEGYZÉK 1. ADATOK 3 2. KÖVETELMÉNYEK ÉS VIZSGÁLATI MÓDSZEREK 3 3. VIZSGÁLATOK VIZSGÁLATI EREDMÉNYEK ÉRTÉKELÉSE ALKALMASSÁGI FELTÉTELEK, AJÁNLÁSOK MELLÉKLET 24

3 1. ADATOK 1.1. A termék gyártási helye(i) CELO Roselló, 7 - Pol. Ind. La Bruguera Castellar del Vallès, Barcelona, Spain CELO CHINA 166#Ningbo Road, Taicang - Zip (China) Termékek 3/24 AVJ: A-132/ tűzálló fém csőbilincsek (kör alakú menetes csőbilincsek, Grapatrak fém félköríves csőbilincs) - tűzálló szerelvények (AMX dübel, menetes elem, Trakit szeg, Torab csavar, menetes szár és toldó, csavar, anya, alátét, trapéz kengyel) - EKA tűzálló alapcsavarok betonhoz, - nem tűzálló műanyag csőbilincsek (Grapatrak műanyag szimpla és dupla csőbilincsek, Abranyl és Multiclip csőbilincsek) - nem tűzálló szerelvények (pozdorjacsavar, műanyag dübel) A termékek tételes felsorolását és katalógusszámait (termékkódjait), valamint az együttesen beépítendő termékekből képezett termékcsoportokat az A-132/2008 számú Építőipari Műszaki Engedély 1. melléklete tartalmazza Felhasználás: Tűzálló csőbilincsek és szerelvényeik: tűz hatására funkcióját megőrző (tüzivíz vagy sprinkler) csövek és tűzálló elektromos vezetékek vasbeton vagy pórusbeton falazaton, vasbeton mennyezeten vagy tűzvédő bevonattal ellátott acélszerkezeten történő rögzítésére Tűzálló és nem tűzálló csőbilincsek és szerelvényeik: tűz hatására funkcióját nem megőrző csövek és elektromos vezetékek vasbeton, tömör vagy üreges égetett agyag, fa alapanyagú, vagy pórusbeton falazaton, vasbeton mennyezeten vagy acélszerkezeten történő rögzítésére EKA alapcsavar: nagyszilárdságú rögzítést biztosító terpeszdübel vasbeton falazatokon vagy mennyezeten történő rögzítéshez 1.3. Benyújtott dokumentumok CELO APOLO termékkatalógus (spanyol) CELO APOLO szűkített termékkatalógus (magyar) Termékcsalád-azonosító adatlap Termékek adatlapjai 2. KÖVETELMÉNYEK ÉS VIZSGÁLATI MÓDSZEREK 2.1. A termék műszaki jellemzői és azok vizsgálati/megítélési módszerei Alkalmassági, megfelelőség igazolási és típusvizsgálati értékek

4 AVJ: A-132/2008 4/24 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Felületkezelés, korrózióvédelem Terhelhetőség húzóirányban (mennyezeti rögzítés) - 60 percig tűzálló felhasználás (R60) Terhelhetőség nyíróirányban (falazaton történő rögzítés) percig tűzálló felhasználás (R120) - 60 percig tűzálló felhasználás (R60) Biztonsági tényező percig tűzálló felhasználás (R120) - 60 percig tűzálló felhasználás (R60) Követelmény érték 1. táblázat Vizsgálati és/vagy értékelési módszer Grapatrak tűzálló fém csőbilincs Trakit szeggel cső, vagy vezeték rögzítése, minden alkalmazásra FT-16 (916FT), FT-18 (918FT), FT-20 (920FT), FT-22 (922FT), FT-25 (925FT), FT-28 (928FT), FT-32 (932FT) Acélszerkezetre: TK13 ( PW), C3-17XH (9B171000XHPW) (Vas)beton 1 szerkezetre: TK17 ( PW), C3-17XH (9B171000XHPW) TK19 ( PW) C3-22XH (9B221000XHPW) Pórusbeton 2 szerkezetre: TK25 ( PW) TK32 ( PW) MSZ EN ISO Horganyzott acél 7 A1 (EN szerint) horganyzás Acélszerkezeten: 50 N / 50 N (C3-17XH szeggel) 50 N (TK13 szeggel) (Vas)beton 1 szerkezeten: 20 N (TK17 szeggel) 20 N (C3-17XH szeggel) 50 N (TK19 szeggel) 50 N / 50 N (C3-22XH szeggel) Pórusbeton 2 szerkezeten: 30 N (TK25, TK32 szeggel) Acélszerkezeten: 50 N / 60 N (C3-17XH szeggel) 60 N (TK13 szeggel) (Vas)beton 1 szerkezeten: 20 N (TK17 szeggel) 20 N (C3-17XH szeggel) 60 N (TK19 szeggel) 50 N / 60 N (C3-22XH szeggel) Pórusbeton szerkezeten: 50 N / 60 N (TK25, TK32 szeggel) 5,0 MSZ EN ISO 1479 MSZ EN ISO 1478 MSZ EN ISO 2702 MSZ EN ISO MSZ EN ISO 4042 MSZ :1989 MSZ EN :2000 MSZ EN : Minimálisan C-16/20 szilárdságú beton esetén, ennél kisebb szilárdságú betonban a TK25 vagy TK32 szegek alkalmazása szükséges! 2 Minimálisan kg/m 3 szilárdsági osztályú, legalább 3 N/mm 2 közölt nyomószilárdságú pórusbetonból épített falazat esetén alkalmazható! 3 A legkisebb károsodási terhelések és a táblázatban előírt, megengedett legnagyobb üzemi terhelések aránya; a húzó és nyíró irányra azonosan. 4 Tűzálló terhelhetőség esetén nincs meghatározott biztonsági tényező, a terhelhetőségi adatok tételes vizsgálat alapján közvetlenül kerültek meghatározásra.

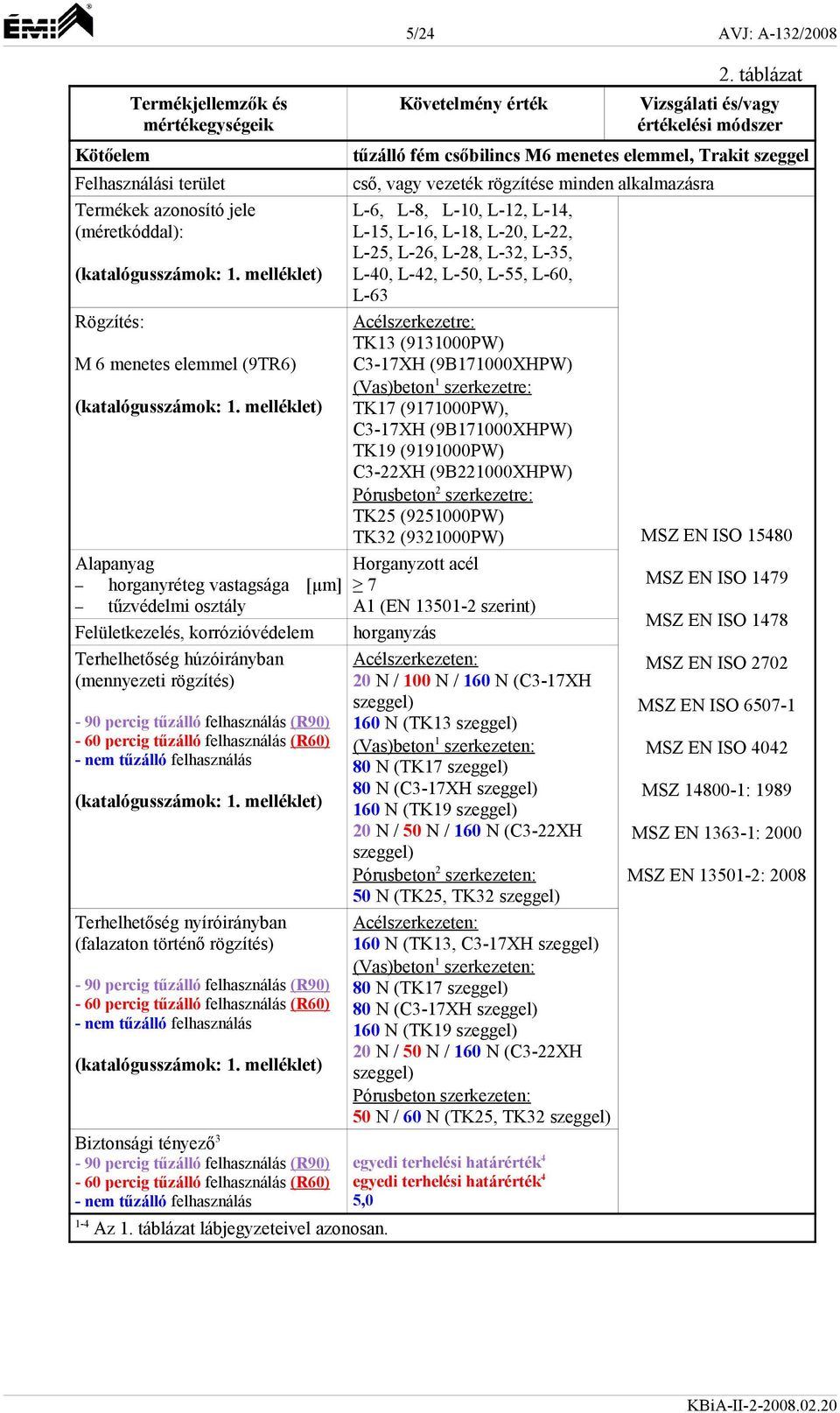

5 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: M 6 menetes elemmel (9TR6) Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Felületkezelés, korrózióvédelem Terhelhetőség húzóirányban (mennyezeti rögzítés) - 60 percig tűzálló felhasználás (R60) Terhelhetőség nyíróirányban (falazaton történő rögzítés) - 60 percig tűzálló felhasználás (R60) Biztonsági tényező 3-60 percig tűzálló felhasználás (R60) 1-4 Az 1. táblázat lábjegyzeteivel azonosan. 5/24 AVJ: A-132/2008 Követelmény érték 2. táblázat Vizsgálati és/vagy értékelési módszer tűzálló fém csőbilincs M6 menetes elemmel, Trakit szeggel cső, vagy vezeték rögzítése minden alkalmazásra L-6,0 L-8,0 L-10, L-12, L-14, L-15, L-16, L-18, L-20, L-22, L-25, L-26, L-28, L-32, L-35, L-40, L-42, L-50, L-55, L-60, L-63 Acélszerkezetre: TK13 ( PW) C3-17XH (9B171000XHPW) (Vas)beton 1 szerkezetre: TK17 ( PW), C3-17XH (9B171000XHPW) TK19 ( PW) C3-22XH (9B221000XHPW) Pórusbeton 2 szerkezetre: TK25 ( PW) TK32 ( PW) MSZ EN ISO Horganyzott acél 7 A1 (EN szerint) horganyzás Acélszerkezeten: 20 N / 100 N / 160 N (C3-17XH szeggel) 160 N (TK13 szeggel) (Vas)beton 1 szerkezeten: 80 N (TK17 szeggel) 80 N (C3-17XH szeggel) 160 N (TK19 szeggel) 20 N / 50 N / 160 N (C3-22XH szeggel) Pórusbeton 2 szerkezeten: 50 N (TK25, TK32 szeggel) Acélszerkezeten: 160 N (TK13, C3-17XH szeggel) (Vas)beton 1 szerkezeten: 80 N (TK17 szeggel) 80 N (C3-17XH szeggel) 160 N (TK19 szeggel) 20 N / 50 N / 160 N (C3-22XH szeggel) Pórusbeton szerkezeten: 50 N / 60 N (TK25, TK32 szeggel) 5,0 MSZ EN ISO 1479 MSZ EN ISO 1478 MSZ EN ISO 2702 MSZ EN ISO MSZ EN ISO 4042 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

6 AVJ: A-132/2008 6/24 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Követelmény érték 3. táblázat Vizsgálati és/vagy értékelési módszer tűzálló fém csőbilincs EKA M6-os alapcsavarral cső, vagy vezeték rögzítése minden alkalmazásra L-6,0 L-8,0 L-10, L-12, L-14, L-15, L-16, L-18, L-20, L-22, L-25, L-26, L-28, L-32, L-35, L-40, L-42, L-50, L-55, L-60, L-63 (Vas)beton 1 szerkezetre: ETAG 001-1:1997 M6 40 (9640EKA) M6 55 (9655EKA) M6 70 (9670EKA) M6 95 (9695EKA) ETAG 001-4:1998 Horganyzott acél 7 A1 (EN szerint) Felületkezelés, korrózióvédelem horganyzás Terhelhetőség húzóirányban (Vas)beton 1 szerkezeten: (mennyezeti rögzítés) percig tűzálló felhasználás (R120) 50 N / 100 N / 240 N Terhelhetőség nyíróirányban (Vas)beton 1 szerkezeten: (falazaton történő rögzítés) 120 N Biztonsági tényező percig tűzálló felhasználás (R120) 1, 3, 4 Az 1. táblázat lábjegyzeteivel azonosan. 5,0 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

7 7/24 AVJ: A-132/2008 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: (katalógusszám: 1. melléklet) Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Felületkezelés, korrózióvédelem horganyzás Terhelhetőség húzóirányban (mennyezeti rögzítés) percig tűzálló felhasználás (R120) Terhelhetőség nyíróirányban (falazaton történő rögzítés) Biztonsági tényező percig tűzálló felhasználás (R120) 3-4 Az 1. táblázat lábjegyzeteivel azonosan. Követelmény érték 4. táblázat Vizsgálati és/vagy értékelési módszer tűzálló fém csőbilincs Torab M6-os menetes elemmel cső, vagy vezeték rögzítése minden alkalmazásra L-6,0 L-8,0 L-10, L-12, L-14, L-15, L-16, L-18, L-20, L-22, L-25, L-26, L-28, L-32, L-35, L-40, L-42, L-50, L-55, L-60, L-63 Acélszerkezetre: MSZ EN ISO Torab M6 6 (9B6319M6TRB) MSZ EN ISO 1479 Horganyzott acél 7 A1 (EN szerint) Acélszerkezeten (d 3 mm): 100 N / 120 N Acélszerkezeten (d 0,7 mm): 50 N / 100 N Acélszerkezeten (d 3 mm): 120 N Acélszerkezeten (d 0,7 mm): 100 N 5,0 MSZ EN ISO 1478 MSZ EN ISO 2702 MSZ EN ISO MSZ EN ISO 4042 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

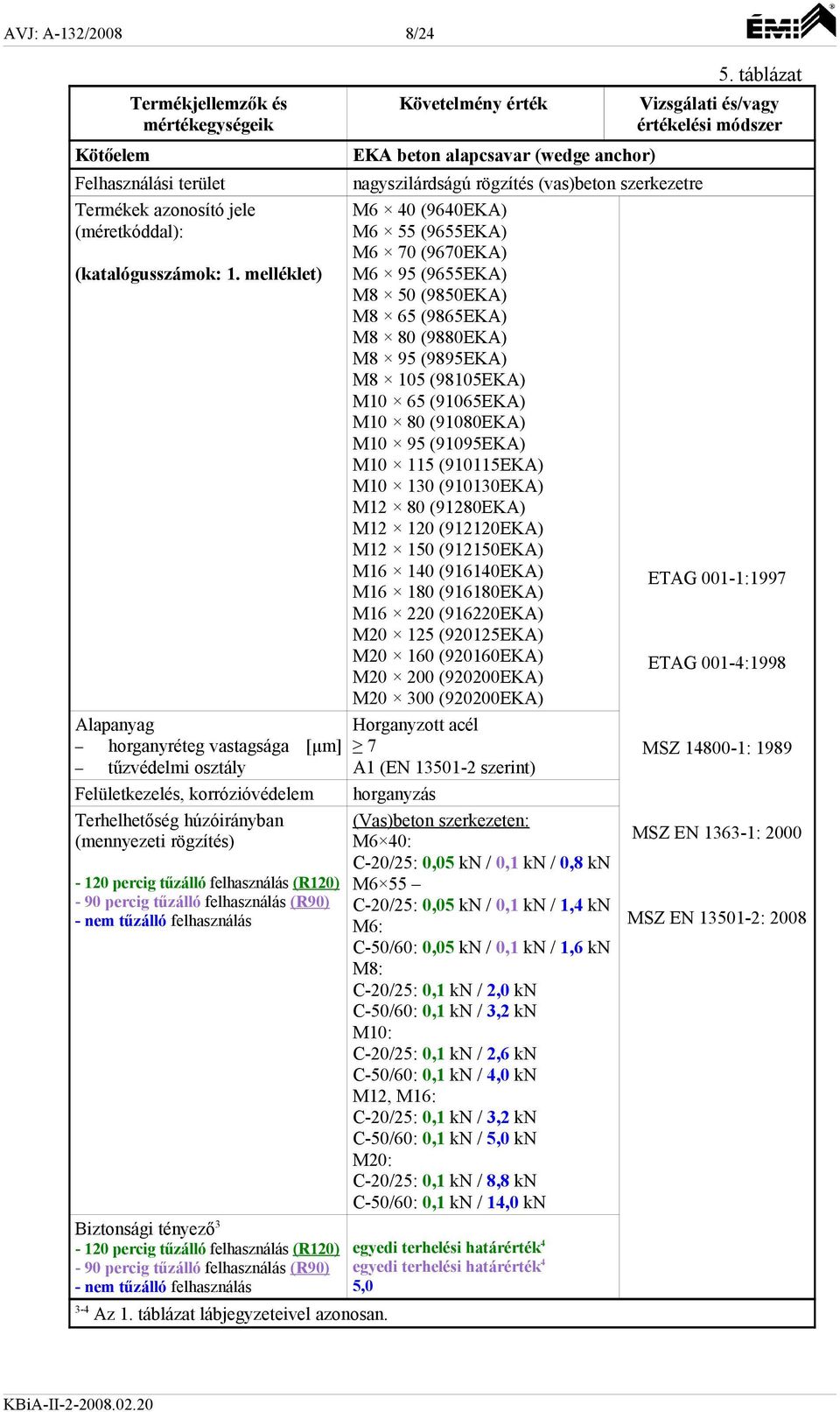

8 AVJ: A-132/2008 8/24 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Felületkezelés, korrózióvédelem Terhelhetőség húzóirányban (mennyezeti rögzítés) percig tűzálló felhasználás (R120) Biztonsági tényező percig tűzálló felhasználás (R120) 3-4 Az 1. táblázat lábjegyzeteivel azonosan. Követelmény érték EKA beton alapcsavar (wedge anchor) 5. táblázat Vizsgálati és/vagy értékelési módszer nagyszilárdságú rögzítés (vas)beton szerkezetre M6 40 (9640EKA) M6 55 (9655EKA) M6 70 (9670EKA) M6 95 (9655EKA) M8 50 (9850EKA) M8 65 (9865EKA) M8 80 (9880EKA) M8 95 (9895EKA) M8 105 (98105EKA) M10 65 (91065EKA) M10 80 (91080EKA) M10 95 (91095EKA) M (910115EKA) M (910130EKA) M12 80 (91280EKA) M (912120EKA) M (912150EKA) M (916140EKA) ETAG 001-1:1997 M (916180EKA) M (916220EKA) M (920125EKA) M (920160EKA) ETAG 001-4:1998 M (920200EKA) M (920200EKA) Horganyzott acél 7 A1 (EN szerint) horganyzás (Vas)beton szerkezeten: M6 40: C-20/25: 0,05 kn / 0,1 kn / 0,8 kn M6 55 C-20/25: 0,05 kn / 0,1 kn / 1,4 kn M6: C-50/60: 0,05 kn / 0,1 kn / 1,6 kn M8: C-20/25: 0,1 kn / 2,0 kn C-50/60: 0,1 kn / 3,2 kn M10: C-20/25: 0,1 kn / 2,6 kn C-50/60: 0,1 kn / 4,0 kn M12, M16: C-20/25: 0,1 kn / 3,2 kn C-50/60: 0,1 kn / 5,0 kn M20: C-20/25: 0,1 kn / 8,8 kn C-50/60: 0,1 kn / 14,0 kn 5,0 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

9 9/24 AVJ: A-132/2008 Termékjellemzők és mértékegységeik Követelmény érték 6. táblázat Vizsgálati és/vagy értékelési módszer Kötőelem Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Trapéz kengyel csavarral Tűzálló trapézlemezeken történő rögzítések M8 (98TPZ), M10 (910TPZ), M12 (912TPZ) Trapézlemezre: M8 csavar (DIN 933), M8 anya (DIN 934) Horganyzott acél 7 A1 (EN szerint) Felületkezelés, korrózióvédelem horganyzás Terhelhetőség húzóirányban Trapézlemezen (d 0,7 mm): (mennyezeti rögzítés) percig tűzálló felhasználás (R120) 0,1 kn / 1 kn Biztonsági tényező percig tűzálló felhasználás (R120) 5,0 3-4 Az 1. táblázat lábjegyzeteivel azonosan. MSZ EN ISO MSZ EN ISO 1479 MSZ EN ISO 1478 MSZ EN ISO 2702 MSZ EN ISO MSZ EN ISO 4042 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

10 AVJ: A-132/ /24 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): (katalógusszámok: 1. melléklet, EGYÉB SZERELVÉNYEK ) Alapanyag horganyréteg vastagsága [μm] tűzvédelmi osztály Felületkezelés, korrózióvédelem horganyzás Terhelhetőség húzóirányban (mennyezeti rögzítés) percig tűzálló felhasználás (R120) - 60 percig tűzálló felhasználás (R60) (katalógusszámok: 1. melléklet, EGYÉB SZERELVÉNYEK ) Terhelhetőség nyíróirányban (falazaton történő rögzítés) percig tűzálló felhasználás (R120) - 60 percig tűzálló felhasználás (R60) (katalógusszámok: 1. melléklet, EGYÉB SZERELVÉNYEK ) Biztonsági tényező percig tűzálló felhasználás (R120) - 60 percig tűzálló felhasználás (R60) 1-4 Az 1. táblázat lábjegyzeteivel azonosan. Követelmény érték 7. táblázat Vizsgálati és/vagy értékelési módszer AMX dübelek, menetes elemek, menetes szárak és toldók, csavarok, anyák, alátétek Rögzítési rendszerek kialakítása AMX dübel: M8, M10 9TR menetes elem: M6, M8 Torab menetes elem: M6, M8 Trak-it szegek Menetes szár: M8, M10 Menetes szár toldóelem: M8, M10 Menetes összekötő elem: M6 Anya és alátét: M8, M10 Szemes anya: M8, M10 Horganyzott acél 7 A1 (EN szerint) (Vas)beton szerkezeten: AMX dübel (M6, M8): 0,1 kn / 1,0 kn 9TR6 menetes elem (M6): 20 N / 50 N / 160 N 9TR8L menetes elem (M8): 100 N / 200 N Acélszerkezeten: Torab menetes elem (M6, M8): 0,1 kn / 0,2 kn 9TR6 menetes elem (M6): 20 N / 100 N / 160 N 9TR8L menetes elem (M8): 100 N / 300 N Általánosan: Trak-it szegek: 20 N / 50 N / 160 N M8 menetes szár, toldó, anya, alátét, szemes anya: 0,1 kn / 4 kn M10 menetes szár, toldó, anya, alátét, szemes anya: 0,1 kn / 6 kn (Vas)beton szerkezeten: 9TR6 menetes elem (M6): 20 N / 50 N / 160 N Pórusbeton 2 szerkezeten: 9TR6 menetes elem (M6): 50 N / 60 N (TK25, TK32 szeggel) Általánosan: Trak-it szegek: 50 N / 160 N 5,0 ETAG 001-1:1997 ETAG 001-4:1998 MSZ : 1989 MSZ EN : 2000 MSZ EN : 2008

11 11/24 AVJ: A-132/2008 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag (csőbilincs): Terhelhetőség húzóirányban (mennyezeti rögzítés) Terhelhetőség nyíróirányban (falazaton történő rögzítés) Biztonsági tényező 3 5,0 1-3 Az 1. táblázat lábjegyzeteivel azonosan. Követelmény érték Grapatrak műanyag csőbilincsek Trakit szeggel 8. táblázat Vizsgálati és/vagy értékelési módszer cső, vagy vezeték rögzítése; nem tűzálló alkalmazásra Grapatrak szimpla csőbilincs: FP-16 (916FP), FP-18 (918FP), FP-20 (920FP), FP-22 (922FP), FP-25 (925FP), FP-28 (928FP), FP-32 (932FP) Grapatrak dupla csőbilincs: FPD-16 (916FPD), FPD-20 (920FPD), FPD-25 (925FPD) Acélszerkezetre: TK13 ( PW) C3-17XH (9B171000XHPW) MSZ EN ISO (Vas)beton 1 szerkezetre: TK17 ( PW), MSZ EN ISO 1479 C3-17XH (9B171000XHPW) TK19 ( PW) MSZ EN ISO 1478 C3-22XH (9B221000XHPW) Pórusbeton 2 szerkezetre: MSZ EN ISO 2702 TK25 ( PW) TK32 ( PW) MSZ EN ISO Műanyag Általánosan: MSZ EN ISO 4042 Grapatrak szimpla csőbilincs: 15 N Grapatrak dupla csőbilincs: 10 N Általánosan: Grapatrak szimpla csőbilincs: 15 N Grapatrak dupla csőbilincs: 10 N

12 AVJ: A-132/ /24 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag (csőbilincs): Terhelhetőség húzóirányban (mennyezeti rögzítés) Terhelhetőség nyíróirányban (falazaton történő rögzítés) Biztonsági tényező 3 5,0 1-3 Az 1. táblázat lábjegyzeteivel azonosan. Követelmény érték 9. táblázat Vizsgálati és/vagy értékelési módszer Abranyl Trak műanyag csőbilincs Trakit szeggel cső, vagy vezeték rögzítése; nem tűzálló alkalmazásra ABT-14/18 (918ABT), ABT-20/25 (925ABT), ABT-26/32 (932ABT), ABT-35/42 (942ABT), Acélszerkezetre: TK13 ( PW) C3-17XH (9B171000XHPW) (Vas)beton 1 szerkezetre: TK17 ( PW), C3-17XH (9B171000XHPW) TK19 ( PW) C3-22XH (9B221000XHPW) Pórusbeton 2 szerkezetre: TK25 ( PW) MSZ EN ISO TK32 ( PW) Műanyag MSZ EN ISO 1479 Acélszerkezeten: MSZ EN ISO N (TK13, C3-17XH szeggel) (Vas)beton 1 szerkezeten: MSZ EN ISO N (TK17 szeggel) 80 N (C3-17XH szeggel) MSZ EN ISO N (TK19 szeggel) 160 N (C3-22XH szeggel) MSZ EN ISO 4042 Pórusbeton 2 szerkezeten: 50 N (TK25, TK32 szeggel) Acélszerkezeten: 160 N (TK13 szeggel) (Vas)beton 1 szerkezeten: 80 N (TK17 szeggel) 80 N (C3-17XH szeggel) 160 N (TK19 szeggel) 160 N (C3-22XH szeggel) Pórusbeton 2 szerkezeten: 60 N (TK25, TK32 szeggel)

13 13/24 AVJ: A-132/2008 Kötőelem Termékjellemzők és mértékegységeik Felhasználási terület Termékek azonosító jele (méretkóddal): Rögzítés: Alapanyag (csőbilincs): Alapanyag (pozdorjacsavar): horganyréteg vastagsága [μm] Felületkezelés, korrózióvédelem Terhelhetőség húzóirányban (mennyezeti rögzítés) Terhelhetőség nyíróirányban (falazaton történő rögzítés) Biztonsági tényező 3 5,0 3 Az 1. táblázat lábjegyzetével azonosan. Követelmény érték 10. táblázat Vizsgálati és/vagy értékelési módszer Abranyl Classic és Multiclip műanyag csőbilincsek cső, vagy vezeték rögzítése; nem tűzálló alkalmazásra Abranyl Classic csőbilincs: ABT-14/18 (9118ABT), ABT-20/25 (9125ABT), ABT-26/32 (9132ABT), ABT-35/42 (9142ABT) Multiclip csőbilincs: MC-16 (9416MC), MC-18 (9418MC), MC-20 (9420MC), MC-25 (9425MC), MC-32 (9432MC), MC-40 (9440MC) VELOX pozdorjacsavar: 4,0x40 (9B4040VLOX), 4,0x50 (9B4050VLOX), 4,0x60 (9B4060VLOX), 4,5x40 (9B4540VLOX), 4,5x50 (9B4550VLOX), 4,5x60 (9B4560VLOX), 5,0x50 (9B5050VLOX), 5,0x60 (9B5060VLOX) MSZ EN ISO Műanyag galléros dübel: NV-6 (9630TNV), NV-8 (9840TNV) MSZ EN ISO 1479 Műanyag Horganyzott acél 7 Horganyzás (velox csavar) (Vas)beton szerkezeten: Abranyl Classic: 70 N Multiclip: 20 N Tömör tégla szerkezeten: Abranyl Classic: 120 N Multiclip: 20 N Faforgácslap lemezen (dübel nélkül): Abranyl Classic: 120 N Multiclip: 20 N (Vas)beton szerkezeten: Abranyl Classic: 70 N Multiclip: 20 N Tömör tégla szerkezeten: Abranyl Classic: 120 N Multiclip: 20 N Faforgácslap lemezen (dübel nélkül): Abranyl Classic: 120 N Multiclip: 20 N MSZ EN ISO 1478 MSZ EN ISO 2702 MSZ EN ISO MSZ EN ISO A termék megfelelőség igazolás módozata A 3/2003 (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti: ii) Szállítói megfelelőségi nyilatkozat, második lehetőség (3)

14 AVJ: A-132/ /24 3. VIZSGÁLATOK A vizsgálathoz szükséges minták kiválasztásához a megbízó az általa forgalmazni kívánt termékeket a vizsgálati anyagigény függvényében több alkalommal küldte be, amelyek közül a laboratórium munkatársai véletlenszerű mintavétellel választották ki a vizsgálandó próbatesteket Kihúzóvizsgálat (a mennyezetre történő rögzítés hatását modellező vizsgálat) A csőbilincs-készleteknek és az EKA alapcsavaroknak a beton, pórusbeton, acél hordozószerkezetből történő kihúzásához szükséges erőhatásokat univerzális húzó-nyomó anyagvizsgálógéppel határoztuk meg a megbízó által közölt és a beépítés során alkalmazni kívánt hordozószerkezetek alapanyagaiból. A mért vizsgálati eredményeket a táblázatok tartalmazzák. A hordozó szerkezetből a rögzítők károsodása nélkül történő kihúzódáskor fellépő kihúzóerőket narancssárga jelöléssel láttuk el, a rögzítők károsodásakor fellépő kihúzóerőket zöld jelöléssel láttuk el, a hordozó szerkezet károsodását okozó kiszakadáskor fellépő kihúzóerőket pedig kék jelöléssel láttuk el. 11. táblázat Grapatrak tűzálló fém csőbilincs Trakit szeggel, pórusbetonba rögzítve Pórusbeton: 4,7 N/mm 2 3,0 N/mm 2 Bilincs: 925FT 916FT 918FT Szeg: TK32 TK32 TK25 TK25 TK32 TK25 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Grapatrak tűzálló fém csőbilincs Trakit szeggel, acéllemezre rögzítve Bilincs: 918FT Acéllemez: d = 10 mm d = 6 mm Szeg: TK13 TK13 TK13 TK13 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Grapatrak tűzálló fém csőbilincs Trakit szeggel, betonlapra rögzítve Beton: ~ C45/55 C50/60 Bilincs: 916FT 918FT Szeg: C3-17X4 C3-17X4 C3-17X4 TK19 TK19 Kihúzáshoz szükséges maximális erőhatás [N] Minimum

15 15/24 AVJ: A-132/ táblázat Tűzálló fém csőbilincs EKA M6-os alapcsavarral Beton: ~ C45/55 C50/60 Bilincs L-6 L-8 L-10 L-15 L-20 L-26 L-32 L-35 L-55 L-63 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Tűzálló fém csőbilincs M6 menetes elemmel, Trakit szeggel Bilincs: L-26 Hordozó: Pórusbeton, 4,7 N/mm 2 Beton, ~ C45/55 C50/60 Acéllemez, d = 6 mm Szeg: TK40 TK17 TK13 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Tűzálló fém csőbilincs Torab menetes elemmel, acéllemezre rögzítve Acéllemez: d = 2 mm Bilincs: L-10 L-15 L-26 L-28 L-32 Kihúzáshoz szükséges maximális 3. erőhatás [N] Minimum táblázat EKA beton alapcsavar (wedge anchor), nagy szilárdságú betonba rögzítve Beton: ~ C45/55 C50/60 Alapcsavar: Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 20 mm 1. 8,31 19,8 18,6 28,2 72,3 Kihúzáshoz 2. 8,17 19,1 20,7 24,3 65,7 szükséges 3. 7,99 16,2 28,9 28,8 72,6 maximális 5. 8,47 24,3 30,8 erőhatás [kn] Minimum 7,99 16,2 18,6 24,3 65,7 18. táblázat EKA beton alapcsavar (wedge anchor), nagy szilárdságú betonba rögzítve Beton: ~ C20/25 Alapcsavar: Ø 6 mm Ø 8 mm 1. 3,75 9,7 Kihúzáshoz 2. 4,21 11,6 szükséges 3. 7,75 10,9 maximális 4. 7,42 erőhatás [kn] 5. 8,85 Minimum 3,75 9,7

16 AVJ: A-132/ /24 AMX dübel Beton: ~ C45/55 C50/60 Dübel: M8 M10 Kihúzáshoz 1. 12,7 7,0 szükséges 2. 10,9 10,7 maximális 3. 9,1 7,8 erőhatás [kn] Minimum 9,1 7,0 19. táblázat 20. táblázat Menetes szár, hatlapos menetes toldóelemmel Beton: ~ C45/55 C50/60 Dübel: M8 (szemes anyával) M10 (szemes anya nélkül) Kihúzáshoz 1. 21,2 36,4 szükséges 2. 21,0 36,3 maximális 3. 20,8 36,6 erőhatás [kn] Minimum 20,8 36,3 21. táblázat Trapézlemez kengyel (közvetlenül vizsgálva, trapézlemez nélkül) Kihúzáshoz 1. 9,5 szükséges 2. 16,3 maximális 3. 12,4 erőhatás [kn] Minimum 9,5 M8 menetes elem, Trakit szeggel 22. táblázat Hordozó: Beton, ~ C45/55 C50/60 Acéllemez, d = 6 mm Típus: 9TR8L 9TV8 9TR8L 9TV8 Szeg: TK13 TK19 TK13 TK19 Kihúzáshoz 1. 1,23 1,90 1,87 2,37 szükséges 2. 1,51 2,40 1,65 1,59 maximális 3. 1,34 2,13 1,74 1,56 erőhatás [kn] Minimum 1,23 1,90 1,65 1, táblázat Grapatrak műanyag csőbilincs Trakit szeggel Bilincs: ~ C45/55 C50/60 Bilincs: 920FPD (dupla) 920FP (szimpla) Kihúzáshoz szükséges maximális erőhatás [N] Minimum 54 90

17 17/24 AVJ: A-132/2008 Hordozó: 24. táblázat Abranyl Trak műanyag csőbilincs Trakit szeggel Acéllemez, d = 6 m Beton, ~ C45/55 C50/60 Pórusbeton, 4,7 N/mm 2 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Multiclip műanyag csőbilincs, velox csavar, TNV dübel Hordozó: Beton, ~ C45/55 C50/60 Tömör tégla Dübel: 9630TNV 9840TNV 9630TNV 9840TNV Csavar Ø: 4,0 4,0 4,0 4,0 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Abranyl Classic műanyag csőbilincs, velox csavar, TNV dübel Hordozó: Beton, ~ C45/55 C50/60 Dübel: 9630TNV 9840TNV 9840TNV 9840TNV Csavar Ø: 4,0 4,0 4,5 5,0 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Abranyl Classic műanyag csőbilincs, velox csavar, TNV dübel Hordozó: Tömör tégla Dübel: 9630TNV 9630TNV 9840TNV Csavar Ø: 4,0 4,5 4,5 Kihúzáshoz szükséges maximális erőhatás [N] Minimum táblázat Abranyl Classic/Multiclip műanyag csőbilincs, velox csavar Hordozó: Faforgácslap Csavar Ø: 4,0 Bilincs Abranyl Classic Multiclip Kihúzáshoz szükséges maximális erőhatás [N] Minimum

18 AVJ: A-132/ / Nyíróvizsgálat (a falazatra történő rögzítés hatását modellező vizsgálat) A csőbilincs-készleteknek a beton, pórusbeton, acél hordozószerkezetből történő kinyíródásához szükséges erőhatásokat univerzális húzó-nyomó anyagvizsgálógéppel határoztuk meg a megbízó által közölt és a beépítés során alkalmazni kívánt hordozószerkezetek alapanyagaiból. A mért vizsgálati eredményeket a táblázatok tartalmazzák. A hordozó szerkezetből a rögzítés (szeg, alapcsavar, menetes elem) deformálódásakor fellépő nyíróerőket narancssárga jelöléssel láttuk el, a csőbilincsek károsodásakor fellépő nyíróerőket pedig zöld jelöléssel láttuk el. 29. táblázat Grapatrak tűzálló fém csőbilincs Trakit szeggel Bilincs: 925FT Hordozó: Pórusbeton, Beton, Acéllemez, 4,7 N/mm 2 ~ C45/55 C50/60 d = 6 mm Szeg: TK25 TK19 TK13 Nyíródáshoz szükséges maximális erőhatás [N] Minimum táblázat Tűzálló fém csőbilincs M6 menetes elemmel, Trakit szeggel Nyíródáshoz 1. 1,13 szükséges 2. 1,20 maximális 3. 1,10 erőhatás [kn] Minimum 1, táblázat Tűzálló fém csőbilincs EKA M6-os alapcsavarral Beton: ~ C45/55 C50/60 Bilincs L-26 L-32 Nyíródáshoz szükséges maximális erőhatás [N] Minimum Nyíródáshoz 32. táblázat Tűzálló fém csőbilincs Torab menetes elemmel, acéllemezre rögzítve szükséges Acéllemez: d = 2 mm maximális Bilincs: L-8 L-22 L-25 L-26 L-28 erőhatás [N] Minimum Tűzállóság vizsgálata (húzó vagy nyíró irányban) A tűzálló csőbilincs-készleteknek, egyéb szerelvényeknek és az EKA alapcsavaroknak a tûzállóságát az ÉMI Kht. Tűzvédelmi Tudományos Osztálya vizsgálta. A vizsgálat részletes leírását és eredményeit az 1. mellékletben megadott Alkalmassági Részvizsgálati Jegyzőkönyv tartalmazza. Az ezen jegyzőkönyvben nem felsorolt, de az A-132/2008 számú ÉME-ben megtalálható csőbilincsek és szerkezeti elemek tűzállóságát nem vizsgáltuk.

19 19/24 AVJ: A-132/ Vizsgálati módszer A szerkezetek tűzállósági határérték vizsgálatát az MSZ :1989, illetve az MSZ EN :2000 számú szabványok előírásai alapján, az ott megjelölt kritériumok figyelembevételével, speciális automatikus és programvezérelt, úgynevezett födémvizsgáló kemencében végeztük el. A vizsgálat során a kemence égésterében a következő függvénnyel jellemezhető hőhatást biztosítottuk: ahol: T t T 0 = 345 lg (8t + 1) [K] t = a vizsgálat kezdetétől számított idő [min] T t = hőmérséklet a kemence égésterében a t időpontban [K] T 0 = hőmérséklet a kemencében a vizsgálat megkezdésekor [K] A Megbízó által készített és leszállított 1 db 2,40 4,30 m méretű vasbeton födémpanelen kialakított vizsgálati modellek adatai: 1. modell: 2. modell: 3. modell: 4. modell: 5. modell: 6. modell: vasbeton M8 EKA alapcsavar (9850EKA) M8 menetes szár toldó (9820MS) M8 menetes szár (8975) M8 menetes szár toldó (9820MS) M8 Torab lemezcsavar (96320M815TRB) 10 kg, húzó irányban vasbeton M6 EKA alapcsavar (9640EKA) menetes tűzálló fém csőbilincs (9B16L) 10 kg, húzó irányban vasbeton M8 dupla menetes elem (9TRL8) Trak-it C3-22XH szeg (9B221000XHPW) M8 menetes szár toldó (9820MS) M8 Torab lemezcsavar (96320M815TRB) 10 kg, húzó irányban vasbeton M6 menetes elem (9TR6) Trak-it C3-22XH szeg (9B221000XHPW) menetes tűzálló fém csőbilincs (9B16L) 2 kg, húzó irányban vasbeton M6 menetes elem (9TR6) Trak-it C3-22XH szeg (9B221000XHPW) menetes tűzálló fém csőbilincs (9B16L) 5 kg, húzó irányban vasbeton GRAPATRAK csőbilincs Trak-it C3-22XH szeg (9B221000XHPW) 5 kg, húzó irányban

20 AVJ: A-132/ /24 7. modell: 8. modell: 9. modell: 10. modell: 11. modell: 12. modell: 13. modell: 14. modell: Pórusbeton GRAPATRAK csőbilincs Trak-it TK32 szeg ( PW) 5 kg, nyíró irányban Pórusbeton M6 menetes elem (9TR6) Trak-it TK32 szeg ( PW) menetes tűzálló fém csőbilincs (9B16L) 5 kg, nyíró irányban 3 mm vastag acéllemez GRAPATRAK csőbilincs Trak-it C3-17XH szeg (9B171000XHPW) 5 kg, húzó irányban 3 mm vastag acéllemez M6 menetes elem (9TR6) Trak-it C3-17XH szeg (9B171000XHPW) menetes tűzálló fém csőbilincs (9B16L) 5 kg, húzó irányban 3 mm vastag acéllemez M6 menetes elem (9TR6) Trak-it C3-17XH szeg (9B171000XHPW) menetes tűzálló fém csőbilincs (9B16L) 10 kg, húzó irányban 3 mm vastag acéllemez M6 Torab lemezcsavar (9B631976TRB) menetes tűzálló fém csőbilincs (9B16L) M8 szemes anya M8 Torab lemezcsavar (96320M815TRB) 10 kg, húzó irányban 0,75 mm vastag trapézlemez Trapéz kengyel (98TPZ) DIN933 csavar, M8 ( T) DIN934 anya, M8 (38934) M8 menetes szár (8975) M8 menetes szár toldó (9820MS) M8 Torab lemezcsavar (96320M815TRB) 10 kg, húzó irányban 0,75 mm vastag trapézlemez M6 Torab lemezcsavar (9B631976TRB) menetes tűzálló fém csőbilincs (9B16L) 5 kg, húzó irányban

21 21/24 AVJ: A-132/ modell (a 11. és 12. modell hordozó szerkezetét függesztő négy rögzítés): vasbeton M8 AMX dübel (9B8AMX) M8 menetes szár (8975) DIN934 anya, M8 (38934) Fém alátét (98AAN) 5 kg, húzó irányban (4 rögzítésre eloszló > 20 kg-os terhelés) Vizsgálati eredmények, megfigyelések A vizsgálat mérési eredményeit az 1. mellékletben megadott Alkalmassági Részvizsgálati Jegyzőkönyv tartalmazza. A vizsgálat során tett megfigyeléseink a következők: t = 0 perc: Vizsgálat kezdete. t = 10 perc: A 6. * számú modell leszakadt. 60 perc < t < 75 perc: Az 5. **, 8. és a 10. számú modellek leszakadtak (később észleltük). t = 75 perc: A 11. számú modell leszakadt. t = 100 perc: A 14. számú modell leszakadt. t = 110 perc: A 9. számú modell leszakadt. 110 perc < t < 120 perc: A 2. ***, 3. és a 4. számú modellek leszakadtak. t = 126 perc: Vizsgálat vége (120 percet teljesítő modellek: 1., 7., 12., 13., 15.). * A 10. percben leszakadt 6. számú modell a 17 napos vasbeton-lemez tűztéri oldaláról lepattogzódó betondarabok miatt esett le, ugyanis ~22 mm hosszan volt a betonba beütve. ** Az 5. számú modell a vizsgálat során 5 kg súllyal volt vizsgálva, ami a 60 perc után esett le, így 2 kg súlyterheléssel igazolható rá a 90 perc tűzállósági határérték. *** A 2. számú modell a vizsgálat során 10 kg súllyal volt vizsgálva, ami a 90 perc után esett le, így 5 kg súlyterheléssel igazolható rá a 120 perc tűzállósági határérték. 4. ÉRTÉKELÉS 4.1. Kihúzóvizsgálat A vizsgált csőbilincs-készletek, kiegészítő szerelvények és EKA alapcsavarok felhasználási területe szerinti hordozóanyagból történő kiszakadáshoz szükséges maximális erőhatásértékek nagysága megfelel a 2. pontban előírt követelményeknek. A tűz hatására funkciójukat nem megőrző szerkezetek rögzítéséhez alkalmazott biztonsági tényező értéke 5, Nyíróvizsgálat A vizsgált csőbilincs-készletek felhasználási területe szerinti hordozóanyagból történő kinyíródáshoz szükséges maximális erőhatás-értékek nagysága megfelel a 2. pontban előírt követelményeknek. A tűz hatására funkciójukat nem megőrző szerkezetek rögzítéséhez alkalmazott biztonsági tényező értéke 5, Tűzállóság húzó-, vagy nyíróirányú terhelésnél A tűz hatására funkciójukat megőrző szerkezetek rögzítéséhez az 1. mellékletben megadott Alkalmassági Részvizsgálati Jegyzőkönyv eredményei alapján határoztunk meg rögzítőrendszerenként egyedi maximális terhelhetőségeket és tűzállósági határértékeket:

22 AVJ: A-132/ /24 1. modell: R modell: R 90 (5 kg súlyterheléssel: R 120) 3. modell: R modell: R modell: R modell: R modell: R modell: R modell: R modell: R 60 (2 kg súlyterheléssel: R 90) 11. modell: R modell: R modell: R modell: R modell: R ALKALMASSÁGI FELTÉTELEK, AJÁNLÁSOK 5.1. A CELO APOLO rögzítéstechnikai termékek műszaki követelményei feleljenek meg a 2. pontban előírt követelményeknek A rögzítőelemek csak a gyártó által előírt, az A-132/2008 számú ÉME-ben feltüntetett felhasználási területeken alkalmazhatók A 2. bekezdés 1-7. táblázata szerinti szerkezeti kialakítású CELO APOLO tűzálló rögzítéstechnikai termékek az abban előírt maximális húzó-, vagy nyíróirányú terhelés (20 N, 50 N vagy 100 N), illetve tűzállósági határértékek (R 60, R 90 vagy R 120) figyelembevételével tűzvédelmi szempontból kiemelt rendszerek rögzítésére alkalmazhatók A 2. bekezdés 1-10 táblázata szerint nem tűzálló felhasználás céljára megjelölt CELO APOLO rögzítéstechnikai termékek tűzvédelmi szempontból kiemelt rendszerek rögzítésére nem alkalmazhatók A rögzítőelemek kiosztását a 2. pontban megadott értékek alapján statikailag meg kell tervezni, a rögzítésekre a tervezett élettartam során ható húzó és nyíró erőhatások mértéke nem haladhatja meg a 2. pontban megadott táblázatokban közölt engedélyezett terhelési értékeket. Az egy rögzítésre jutó terhelések figyelembevételével ellenőrző számításokat és szerkezeti rajzokat kell készíteni Tűzálló kábelek rögzítése esetén két szomszédos rögzítő bilincs távolsága nem haladhatja meg a 300 mm-t, valamint a teljes szerkezet (rögzítés, csőbilincs és kábel) tűzállósági határidejének meghatározása (a szerkezet modellvizsgálata, modellszámítás, vagy a komponensek egyedi értékeinek minimuma alapján) az épületgépészeti tervező, vagy a kivitelező feladata és felelőssége! 5.7. A tervezés során, amennyiben a rögzítendő szerelvénynek tűz esetén nem kell megőriznie funkcióját, az 1-5. táblázatokban 5,0 biztonsági tényezővel meghatározott terhelhetőségi értékeket kell figyelembe venni Amennyiben a rögzítendő szerelvénynek tűz esetén 60 (R 60), 90 (R90) vagy 120 (R 120) percig meg kell őriznie funkcióját, az 1-7. táblázatokban megadott, az adott időtartamhoz egyedileg meghatározott terhelési határértékeket kell figyelembe venni A Grapatrak fém és műanyag csőbilincsek, az Abranyl Trak műanyag csőbilincsek, valamint az M6-os és M8-as menetes elemek rögzítéséhez csak a gyártó által jóváhagyott gázpisztolyt, és az alkalmazás módjának (tűzálló vagy nem tűzálló), valamint a hordozó felületnek megfelelő méretű és típusú, az táblázatban előírt Trakit szegeket lehet alkalmazni.

23 23/24 AVJ: A-132/ A Trakit szeggel rögzítendő csőbilincsek forgalmazásának további feltétele, hogy a forgalmazó a beépítéshez mindenkor biztosítani tudja az általa javasolt/ajánlott gázpisztoly(oka)t is, magyar nyelvű használati útmutatóval Pórusbetonhoz való rögzítéshez legalább 25 mm hosszú Trakit szegeket kell alkalmazni. Pórusbetonon történő alkalmazásnak minimálisan feltétele, hogy a falazatot alkotó pórusbeton legalább kg/m 3 szilárdsági osztályú és legalább 3 N/mm 2 közölt nyomószilárdságú legyen! Minimálisan C-16/20 szilárdságú betonban való rögzítéshez mm hosszú Trakit szegeket kell alkalmazni, ennél kisebb szilárdságú betonban a TK25 vagy TK32 szegek alkalmazása szükséges! Acélszerkezethez való rögzítéshez a 13 mm hosszú Trakit szegeket kell alkalmazni. A hordozó acélszerkezet lemezvastagsága meg kell, hogy haladja a 3 mm-t. Ennél vékonyabb acéllemezek esetében kizárólag a Torab M6 menetes elemmel rögzített tűzálló csőbilincs alkalmazható. Amennyiben a rögzítendő szerelvénynek tűz esetén 60 (R 60), 90 (R90) vagy 120 (R 120) percig meg kell őriznie funkcióját, csak a legalább ugyanezen időtartamig tűzállóságot biztosító tűzvédő bevonattal (tűzvédő festékkel) ellátott acélszerkezetre rögzíthető. Tűzvédő bevonat nélküli acélszerkezetre kizárólag tűz esetén funkcióját nem megőrző szerelvény rögzíthető Az EKA alapcsavarok alkalmazása során függetlenül attól, hogy a tűzálló csőbilincs, vagy egyéb szerelvény rögzítésére alkalmazzák a termék alkalmazása előtt meg kell határozni a hordozó szerkezet betonjának a szilárdságát. Az MSZ :2004 szabvány szerint a betonnak legalább C-20/25 és legfeljebb C-50/60 szilárdsági osztályúnak kell lennie. A beton vastagságának az alapcsavar hosszát legalább 60 mm-rel meg kell haladnia Az Abranyl Classic és a Multiclip csőrögzítő bilincseket a gyártó által előírt, a 10. táblázatban megadott pozdorjacsavarral lehet rögzíteni; tömör tégla és beton falazaton a szintén a 10. táblázatban előírt galléros dübellel, faforgácslap lemezen dübel alkalmazása nélkül A csomagolási egységeket gyártói azonosító jelzéssel kell ellátni. A feliratnak tartalmaznia kell a termék megnevezését, a gyártó nevét, a névleges méretet és a megfelelőség-igazolás alapját képező dokumentáció (A-132/2008) jelzetét A termékeket megfelelőség-igazolási dokumentációval, valamint ahhoz mellékelt termékismertetővel és alkalmazástechnikai útmutatóval ellátva kell forgalomba hozni A CELO APOLO rögzítéstechnikai termékeket az A-132/2008 számú Építőipari Műszaki Engedélyben előírt, a vonatkozó 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet 2. ii) Második lehetőség (3) szerinti Szállítói megfelelőségi nyilatkozattal kell forgalomba hozni Az ÉME okiratban megjelölt megfelelőség-igazolás alkalmazni kívánt mintáját figyelemmel a vonatkozó 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet 5. sz mellékletére május 31-ig az ÉMI Kht. Mechanikai Tudományos Osztályára ellenőrzésre be kell küldeni A CELO APOLO rögzítéstechnikai termékeket az A-132/2008 számú Építőipari Műszaki Engedély érvényességi idején belül évente egy alkalommal Megbízó költségére szúrópróbaszerűen vett próbákon végzett vizsgálatok útján ellenőrizni fogjuk. Egyidejűleg ellenőrizzük az alkalmazási feltételek teljesülését is A jelen értékelések és vizsgálati eredmények alapján javasoljuk Építőipari Műszaki Engedély kiadását A-132/2008 számon az Alkalmassági Vizsgálati Jegyzőkönyv tárgyát képező termékekre, február 28-i határidőig Az Építőipari Műszaki Engedély csak teljes egészében sokszorosítható. Az Alkalmassági Vizsgálati Jegyzőkönyv kivonatos közléséhez az ÉMI Kht. minőségügyi igazgatójának előzetes írásbeli hozzájárulása szükséges.

24 AVJ: A-132/ / A megbízó kérelmezhet ÉMI Minőségi Jel tanúsítványt az ÉMI Kht. tudományos igazgatójától. Amennyiben a megbízó teljesíti az ÉMI Minőségi Jel tanúsítvány kiadására és használatára vonatkozó szerződési feltételeket, a termék forgalmazása során a jelet jogosult használni, illetve arra hivatkozni. 6. MELLÉKLET 6.1. Az ÉMI Kht. Tűzvédelmi Tudományos Osztálya által elkészített Alkalmassági Részvizsgálati Jegyzőkönyv Budapest, február 17. Az alkalmassági vizsgálatot végezte és a szakértői véleményt összeállította: szakmailag ellenőrizte: Boross Péter vizsgálómérnök Törökné Horváth Éva divízióvezető jóváhagyta: Dr. Bánky Tamás tudományos igazgató
