1 Kelenföldi Erőmű GT2 gázturbina tüzelőberendezés felújítás Budapesti Erőmű ZRt. EDF Csoport ERŐMŰ FÓRUM Balatonalmádi, március Szabó Zoltán projektvezető, fejlesztési felelős

EDF Csoport ERŐMŰ FÓRUM Balatonalmádi, 2012.

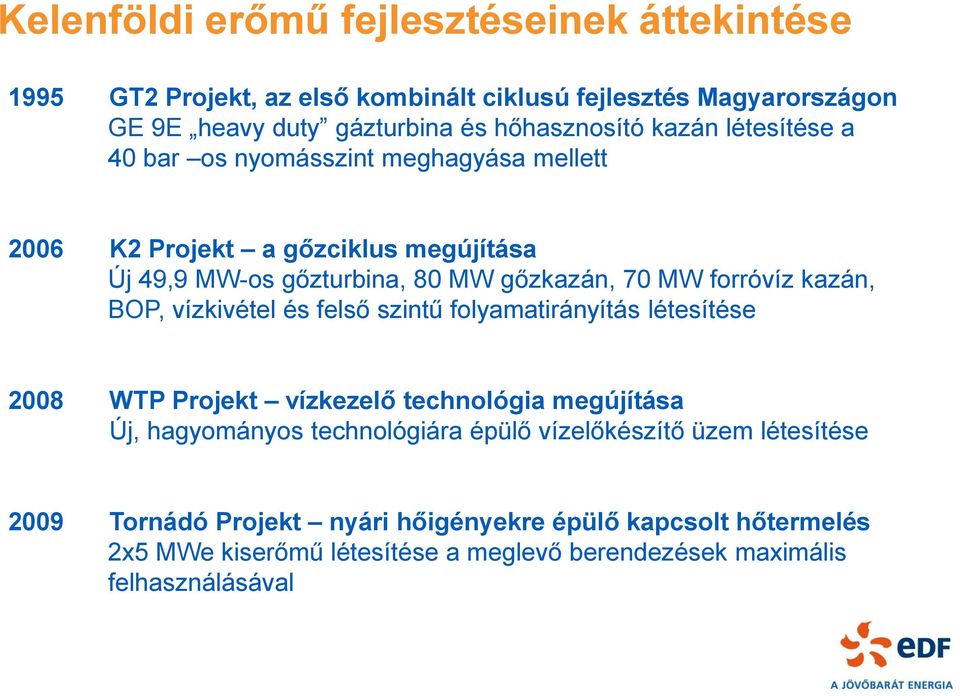

2 Kelenföldi erőmű fejlesztéseinek áttekintése 1995 GT2 Projekt, az első kombinált ciklusú fejlesztés Magyarországon GE 9E heavy duty gázturbina és hőhasznosító kazán létesítése a 40 bar os nyomásszint meghagyása mellett 2006 K2 Projekt a gőzciklus megújítása Új 49,9 MW-os gőzturbina, 80 MW gőzkazán, 70 MW forróvíz kazán, BOP, vízkivétel és felső szintű folyamatirányítás létesítése 2008 WTP Projekt vízkezelő technológia megújítása Új, hagyományos technológiára épülő vízelőkészítő üzem létesítése 2009 Tornádó Projekt nyári hőigényekre épülő kapcsolt hőtermelés 2x5 MWe kiserőmű létesítése a meglevő berendezések maximális felhasználásával

kazán, BOP, vízkivétel és felső szintű folyamatirányítás létesítése 2008 WTP Projekt vízkezelő technológia megújítása Új, hagyományos technológiára épülő

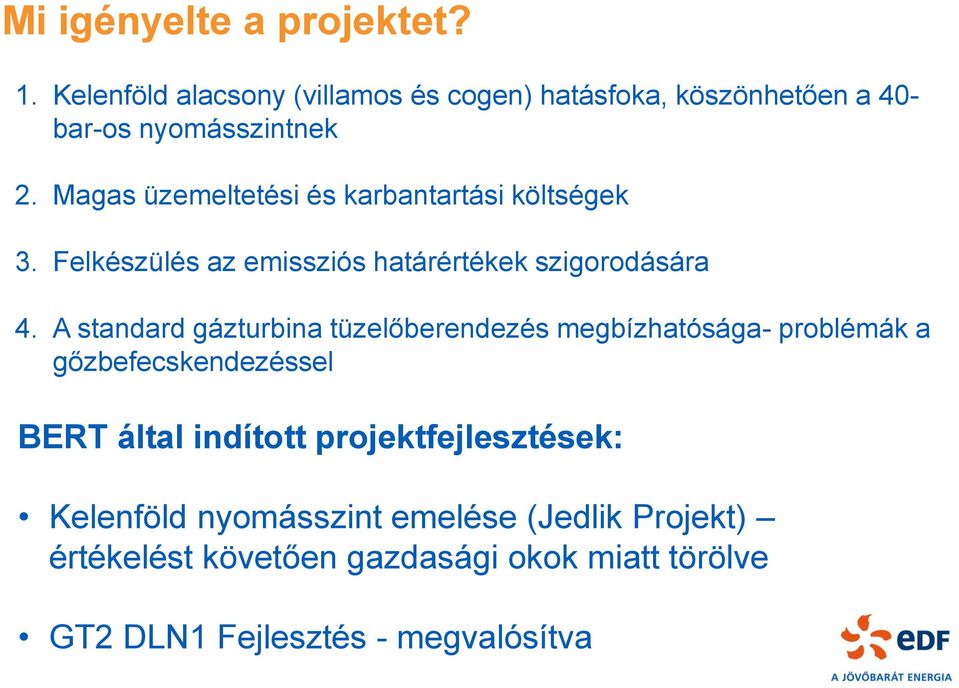

3 Mi igényelte a projektet? 1. Kelenföld alacsony (villamos és cogen) hatásfoka, köszönhetően a 40- bar-os nyomásszintnek 2. Magas üzemeltetési és karbantartási költségek 3. Felkészülés az emissziós határértékek szigorodására 4. A standard gázturbina tüzelőberendezés megbízhatósága- problémák a gőzbefecskendezéssel BERT által indított projektfejlesztések: Kelenföld nyomásszint emelése (Jedlik Projekt) értékelést követően gazdasági okok miatt törölve GT2 DLN1 Fejlesztés - megvalósítva

A standard gázturbina tüzelőberendezés megbízhatósága- problémák a gőzbefecskendezéssel BERT által indított

4 KF GT2 DLN1 Fejlesztés kulcs-gondolata GT gőzbefecskendezés megszűntetésével növeljük az erőművi hatásfokot. gőzbefecskendezés ~ 40 t/h +30 t/h A gőzbefecskendezés megszűnése miatt felszabaduló ~30 t/h gőz a gőzturbinán magas hatásfokkal tud hasznosulni.

gőzbefecskendezés ~ 40 t/h +30 t/h A gőzbefecskendezés

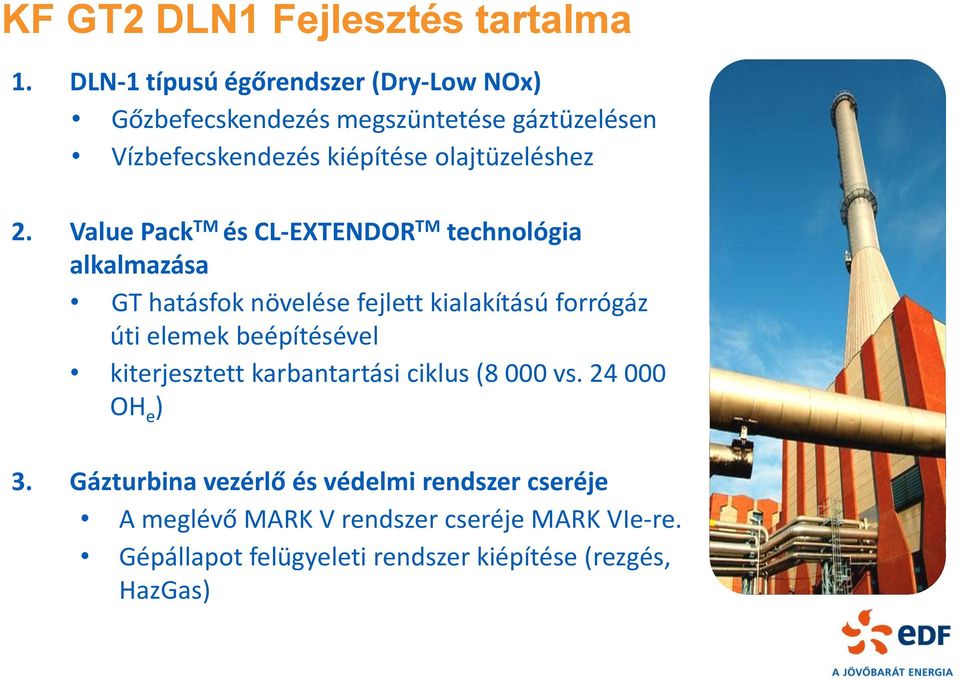

5 KF GT2 DLN1 Fejlesztés tartalma 1. DLN-1 típusú égőrendszer (Dry-Low NOx) Gőzbefecskendezés megszüntetése gáztüzelésen Vízbefecskendezés kiépítése olajtüzeléshez 2. Value Pack TM és CL-EXTENDOR TM technológia alkalmazása GT hatásfok növelése fejlett kialakítású forrógáz úti elemek beépítésével kiterjesztett karbantartási ciklus (8 000 vs OH e ) 3. Gázturbina vezérlő és védelmi rendszer cseréje A meglévő MARK V rendszer cseréje MARK VIe-re. Gépállapot felügyeleti rendszer kiépítése (rezgés, HazGas)

2. Value Pack TM és CL-EXTENDOR TM technológia alkalmazása GT hatásfok növelése fejlett kialakítású forrógáz úti elemek

6 DLN1 típusú égőrendszer Gáztüzelésen Standard tüzelőberendezés Emisszió tartás gőzbefecskendezéssel száraz Dry-low NOx tüzelőberendezés CO 2 Emisszió alacsony 15 ppvmd NOx emisszió 42 ppmvd 25 ppmvd Vízfelhasználás m 3 /év 0

száraz Dry-low NOx tüzelőberendezés CO 2 Emisszió

7 Value Pack TM belső veszteségek csökkentése 1. 2 nd bearing brush seal 2. S1 Nozzle Improved cooling with chordal hinge design 3. One Piece HR-120 Stage 1 Shroud with Improved Spline Seal 5. New set of S2N diaphragms with interstage brush seals 6. New S2S kit with honeycomb seal 7. Cutter teeth addition on existing Stage 2 Bucket kit 8. Advanced Aero design Stage 3 Buckets & Stage 3 Nozzles

One Piece HR-120 Stage 1 Shroud with Improved Spline Seal 5.

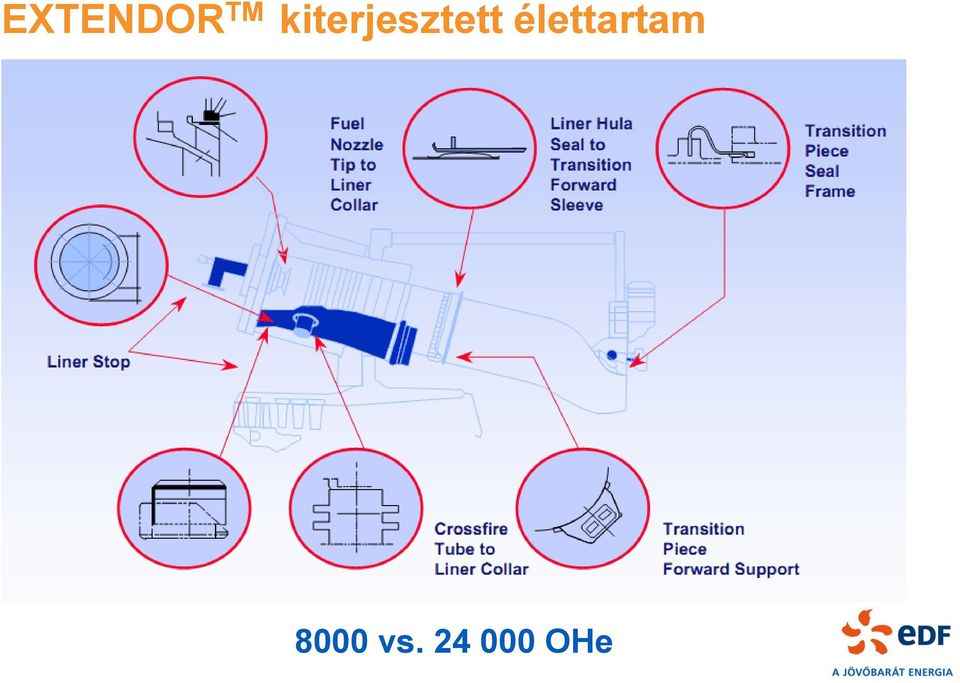

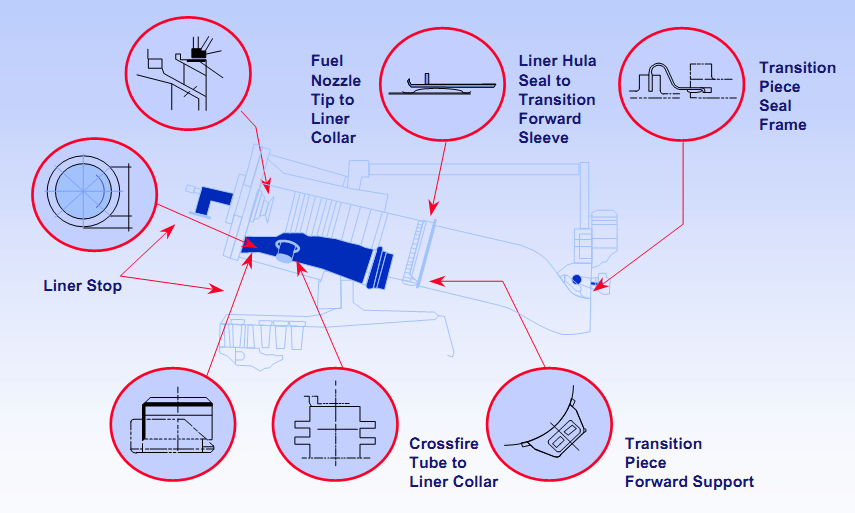

8 EXTENDOR TM kiterjesztett élettartam 8000 vs OHe

9 A projekt lebonyolítása Projektfejlesztés és projektmenedzsment: BERT saját projektszervezete által GT munkák:ge konzorcium (tervezés, gyártás, szerelés, beüzemelés) Egyéb feladatok: építészet, csővezeték, légcsatorna szerelés, teljesítmény mérés BERT felelősséggel, alvállalkozók Műszaki konzulens: EDF CIT Tulajdonosi konzulens EDF CIT Egyéb Alvállalkozók Engedélyező Hatóság MKEH - BPMMBH Megrendelő BERt Szerződéses kapcsolat Egyéb együttműködés GT csomag GE konzorcium Megrendelő mérnöke Accenture Kft szept. 23. GE szerződés aláírása aug. 1. Munkaterület átadás nov. 30. Kereskedelmi üzem kezdete jún. 1. Próbaüzemi engedély kiadása okt. 17. Szerelés kész

Alvállalkozók Engedélyező Hatóság MKEH - BPMMBH Megrendelő BERt Szerződéses kapcsolat Egyéb együttműködés GT csomag GE konzorcium Megrendelő mérnöke Accenture Kft. 2010.

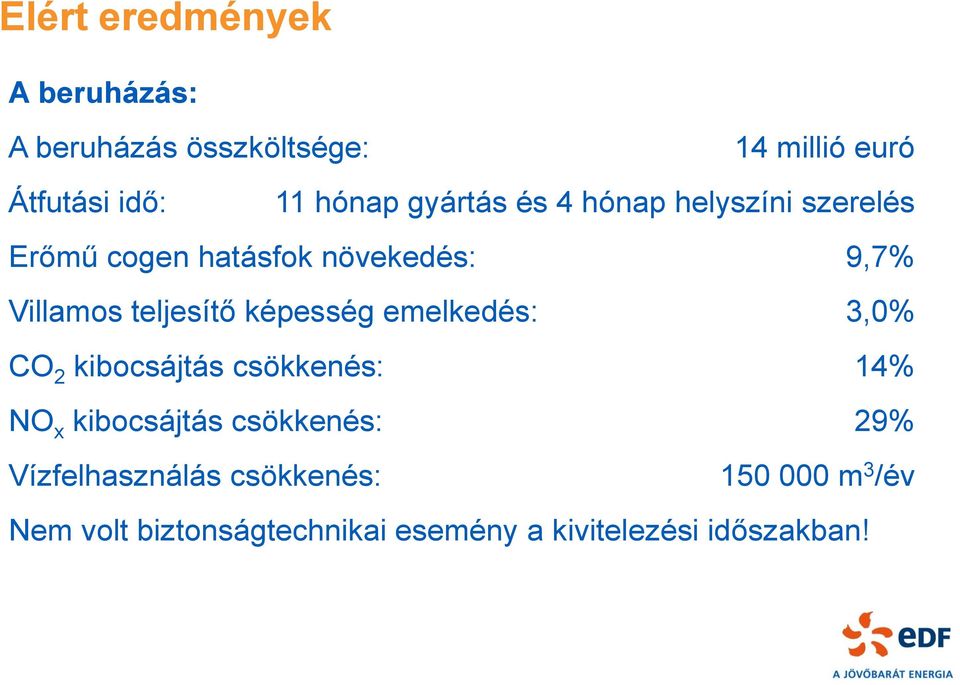

10 Elért eredmények A beruházás: A beruházás összköltsége: 14 millió euró Átfutási idő: 11 hónap gyártás és 4 hónap helyszíni szerelés Erőmű cogen hatásfok növekedés: 9,7% Villamos teljesítő képesség emelkedés: 3,0% CO 2 kibocsájtás csökkenés: 14% NO x kibocsájtás csökkenés: 29% Vízfelhasználás csökkenés: m 3 /év Nem volt biztonságtechnikai esemény a kivitelezési időszakban!

képesség emelkedés: 3,0% CO 2 kibocsájtás csökkenés: 14% NO x kibocsájtás csökkenés: 29%

11 Tanulságok Hatóságok hozzáállása és segítőkészsége példamutató volt Műszaki eredmények megfelelnek az elvárásoknak KÁT rendszer megszűntetése a beruházási döntést követően gyengítette a projekt gazdaságosságát Kelenföldön további beruházásra lenne igény, de a jelenlegi szabályzási ill. gazdasági környezet nem ad megfelelően biztonságos keretet hosszú távú beruházások számára

gyengítette a projekt gazdaságosságát Kelenföldön további beruházásra lenne igény, de a

12 Köszönöm a figyelmet!
