1 Szerelési- és karbantartási utasítás Kondenzációs falikazánok CGB-35 CGB-50 Tisztelt felhasználó! A szerelési utasítást õrizze meg! Ha a szerelési utasítás elõírásait nem tartják be, úgy a Wolf cég a berendezésért garanciát nem vállal. Wolf GmbH Postfach Mainburg Tel /74-0 Fax 08751/ Internet: Wolf Klima- és Fûtéstechnika Kft Budapest Hofherr A. u Telefon: +36(1) Telefax: +36(1) _0810 A változtatás jogát fenntartjuk. HU

2 Tartalomjegyzék Tartalomjegyzék...Oldal Biztonsági utasítások...3 Szabványok és elõírások Szabályozás/mûködés/kezelés Szállítási terjedelem...8 Felépítése...9 Telepítési javaslatok...10 Felszerelés Méretek...12 Telepítés Levegõ/füstgáz elvezetés...17 Elektromos csatlakozás A szifon feltöltése...22 A fûtési rendszer feltöltése...23 A gáz csatlakozási nyomásának vizsgálata Üzembe helyezés...26 A busz-címzés beállítása...27 A szabályozási paraméterek kijelzése/változtatása...28 A folyamatos szabályozású szivattyú beállítása...29 A max. fûtési teljesítmény beállítása...30 A füstgázparaméterek mérése...31 CO2 mennyiségének beállítása Beüzemelési jegyzõkönyv...34 A kondenzációs falikazán átállítása más gázfajtákra...35 Karbantartás (a mellékelt karbantartási utasítás szerint) Mûszaki, karbantartási és tervezési adatok Tervezési utasítás a levegõ/füstgáz rendszer kialakításához Tervezési utasítás a fûtési rendszer kialakításához Elektromos kapcsolási rajz...54 Mûszaki adatok...55 Hibajelek - okok - elhárítás Jegyzetek EU-származási nyilatkozat _0810

3 Biztonsági utasítások Az alábbi leírás a következõ szimbólumokat alkalmazza. Ezek a jelzések a veszélyekre hívják fel a figyelmet és biztonságos üzemeltetésre. Figyelem jelzés melletti utasítások pontos betartása szükséges, hogy elkerülje a berendezés károsodását és a személyi sérüléseket. Ábra:sorkapocs. Fenáll az áramütés veszélye Áramütés veszélyére felhívó jelzés. Figyelem: a készülék burkolatának eltávolítása elõtt kapcsolja ki a készüléket. Sose nyúljon feszültség alatti berendezés elektromos csatlakozóihoz és elemeihez. Áramütés veszélye áll fenn, amely személyi sérüléshez, életveszélyes helyzethez vezethet. A kikapcsolt falikazán sorkapcsa feszültség alatt van! Figyelem Utasítás felirat mûszaki jellegû, amelynek betartása megakadályozza a mûködési zavarokat és a károsodások elkerüléséhez vezetnek. Ábra: gyújtótrafó, nagyfeszültségû-gyújtóelektróda, hõcserélõ. Fennáll az áramütés veszélye, ill. a forró alkatrészek miatti égési sérülés veszély. Általános utasítások A karbantartást mindig Wolf szervízes végezze. A rendszeres karbantartás során csak eredeti Wolf alkatrészek építhetõk be, mert csak ezzel biztosítható a készülék tartós és biztonságos üzemeltetése. Javasoljuk, kössön karbantartási szerzõdést Wolf szervízessel. Ábra: kombinált gázszelep Áramütés veszélye állhat fenn. A kiáramló gáz mérgezést, robbanást okozhat. Ábra: gázcsatlakozás: a kiáramló gáz mérgezést, robbanást okozhat _0810 3

4 Szabványok és elõírások A WOLF kondenzációs falikazán telepítése elõtt az illetékes kéményseprõ hivatal és a gázszolgál-tató engedélyét be kell szerezni. A készülék telepítését csak szakember végezheti, még az elsõ üzembehelyezést a WOLF szakszervíz végezze. A telepítéshez a GOMBSZ és a vonatkozó szabványok elõírásait kell betartani: MSZ-EN 297 MSZ-EN 437 MSZ-EN 283 MSZ-EN 677 MSZ-EN 625 MSZ-EN 90/396 MSZ-EN 73/23 Figyelem A készülék kizárólag csak a szabvány szerinti tiszta propán gázzal mûködhet, különben fennáll a meghibásodás veszélye, ill. gyújtási és mûködési problémák léphetnek fel. Mindez a berendezés károsodásához, vagy sérüléshez vezethet. A helytelenül feltöltött pb-tároló gyújtási problémákat okozhat. Ez esetben forduljon a gázforgalmazóhoz. Amennyiben a szabályozón, vagy annak tartozékon bármilyen átalakítást végeznek, az abból eredõ károkért semmiféle felelõsséget nem tudunk vállalni A szerelési utasítást lehetõleg még a berendezés telepítése elõtt gondosan olvassa el, különös tekintettel a tervezési utasítások fejezetre. Fentieken kívül tartsa be az EN EN50165 EN EN elõírásait _0810

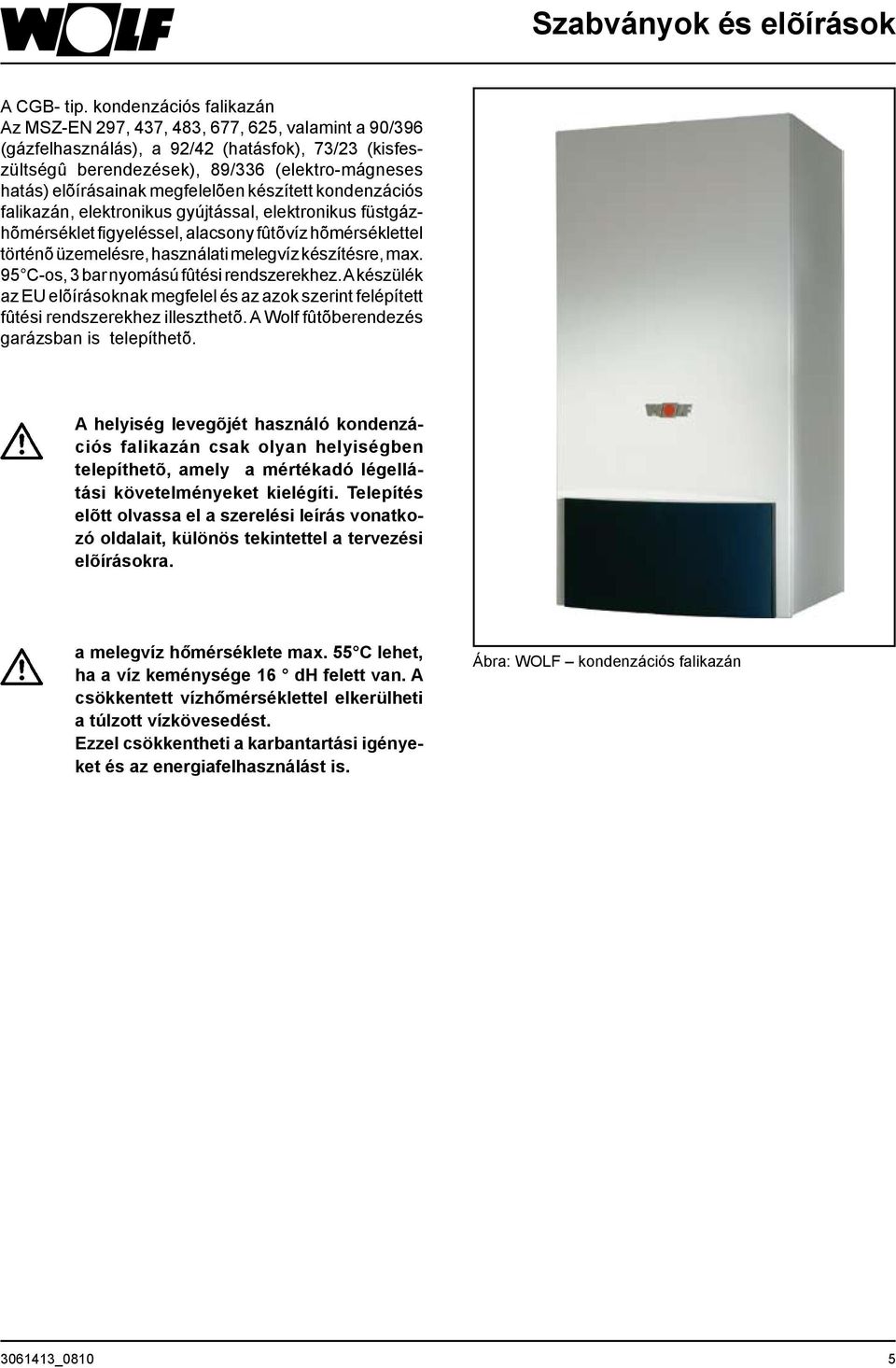

5 Szabványok és elõírások A CGB- tip. kondenzációs falikazán Az MSZ-EN 297, 437, 483, 677, 625, valamint a 90/396 (gázfelhasználás), a 92/42 (hatásfok), 73/23 (kisfeszültségû berendezések), 89/336 (elektro-mágneses hatás) elõírásainak megfelelõen készített kondenzációs falikazán, elektronikus gyújtással, elektronikus füstgázhõmérséklet figyeléssel, alacsony fûtõvíz hõmérséklettel történõ üzemelésre, használati melegvíz készítésre, max. 95 C-os, 3 bar nyomású fûtési rendszerekhez. A készülék az EU elõírásoknak megfelel és az azok szerint felépített fûtési rendszerekhez illeszthetõ. A Wolf fûtõberendezés garázsban is telepíthetõ. A helyiség levegõjét használó kondenzációs falikazán csak olyan helyiségben telepíthetõ, amely a mértékadó légellátási követelményeket kielégíti. Telepítés elõtt olvassa el a szerelési leírás vonatkozó oldalait, különös tekintettel a tervezési elõírásokra. a melegvíz hőmérséklete max. 55 C lehet, ha a víz keménysége 16 dh felett van. A csökkentett vízhőmérséklettel elkerülheti a túlzott vízkövesedést. Ezzel csökkentheti a karbantartási igényeket és az energiafelhasználást is. Ábra: WOLF kondenzációs falikazán _0810 5

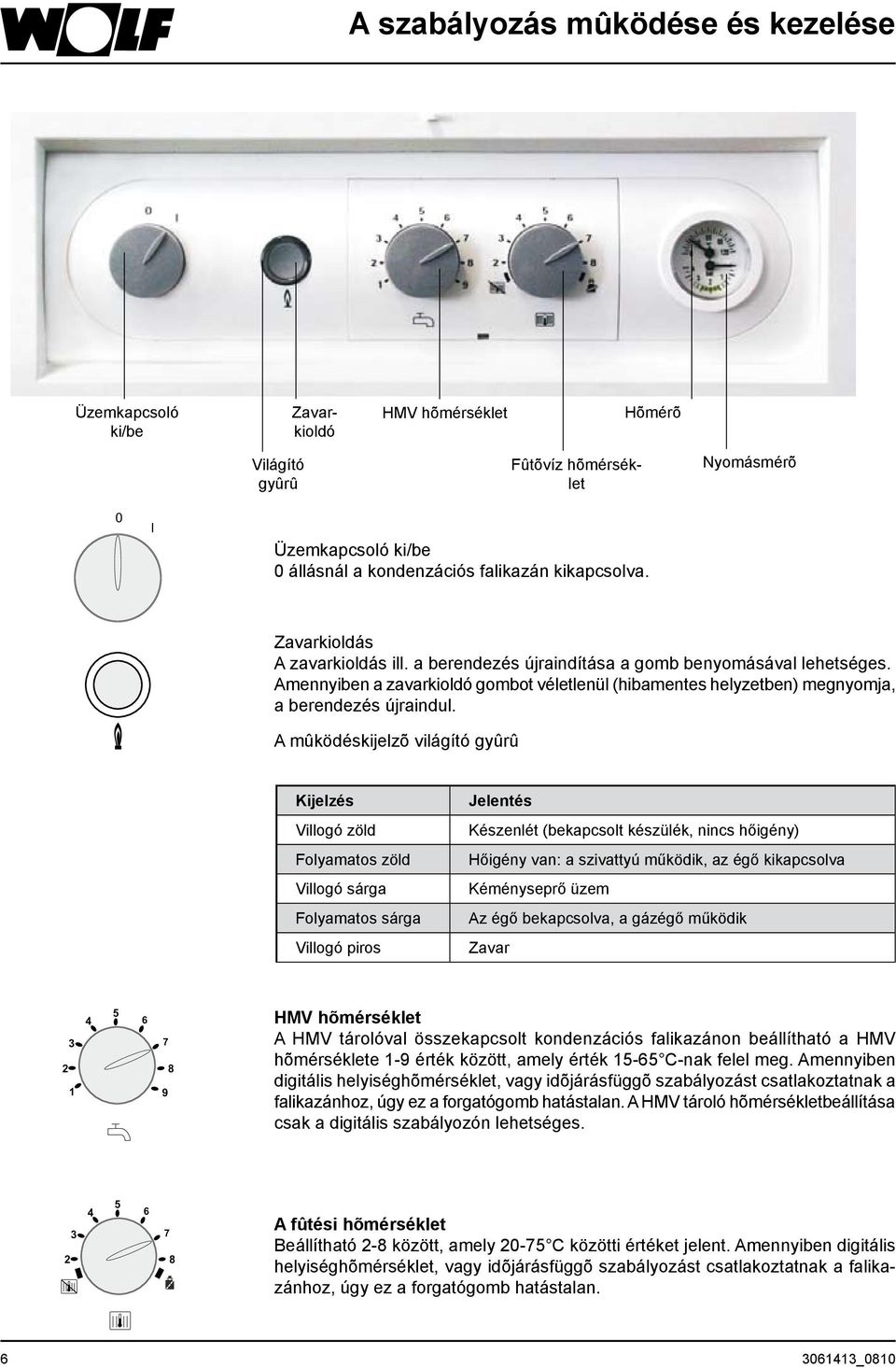

6 A szabályozás mûködése és kezelése Üzemkapcsoló ki/be Zavarkioldó HMV hõmérséklet Hõmérõ Világító gyûrû Fûtõvíz hõmérséklet Nyomásmérõ 0 I Üzemkapcsoló ki/be 0 állásnál a kondenzációs falikazán kikapcsolva. Zavarkioldás A zavarkioldás ill. a berendezés újraindítása a gomb benyomásával lehetséges. Amennyiben a zavarkioldó gombot véletlenül (hibamentes helyzetben) megnyomja, a berendezés újraindul. A mûködéskijelzõ világító gyûrû Kijelzés Villogó zöld Folyamatos zöld Villogó sárga Folyamatos sárga Villogó piros Jelentés Készenlét (bekapcsolt készülék, nincs hőigény) Hőigény van: a szivattyú működik, az égő kikapcsolva Kéményseprő üzem Az égő bekapcsolva, a gázégő működik Zavar HMV hõmérséklet A HMV tárolóval összekapcsolt kondenzációs falikazánon beállítható a HMV hõmérséklete 1-9 érték között, amely érték C-nak felel meg. Amennyiben digitális helyiséghõmérséklet, vagy idõjárásfüggõ szabályozást csatlakoztatnak a falikazánhoz, úgy ez a forgatógomb hatástalan. A HMV tároló hõmérsékletbeállítása csak a digitális szabályozón lehetséges A fûtési hõmérséklet Beállítható 2-8 között, amely C közötti értéket jelent. Amennyiben digitális helyiséghõmérséklet, vagy idõjárásfüggõ szabályozást csatlakoztatnak a falikazánhoz, úgy ez a forgatógomb hatástalan _0810

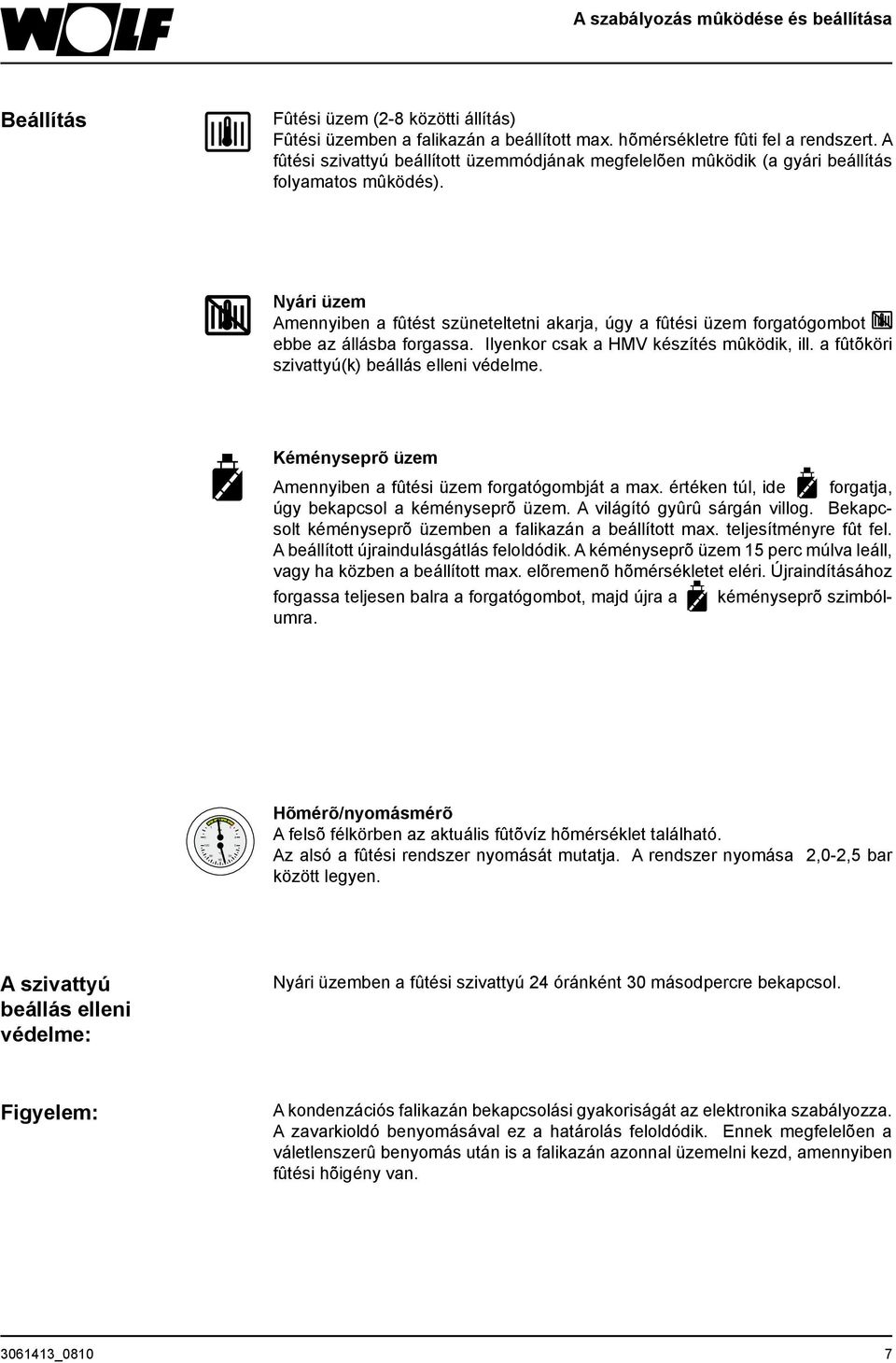

7 A szabályozás mûködése és beállítása Beállítás Fûtési üzem (2-8 közötti állítás) Fûtési üzemben a falikazán a beállított max. hõmérsékletre fûti fel a rendszert. A fûtési szivattyú beállított üzemmódjának megfelelõen mûködik (a gyári beállítás folyamatos mûködés). Nyári üzem Amennyiben a fûtést szüneteltetni akarja, úgy a fûtési üzem forgatógombot ebbe az állásba forgassa. Ilyenkor csak a HMV készítés mûködik, ill. a fûtõköri szivattyú(k) beállás elleni védelme. Kéményseprõ üzem Amennyiben a fûtési üzem forgatógombját a max. értéken túl, ide forgatja, úgy bekapcsol a kéményseprõ üzem. A világító gyûrû sárgán villog. Bekapcsolt kéményseprõ üzemben a falikazán a beállított max. teljesítményre fût fel. A beállított újraindulásgátlás feloldódik. A kéményseprõ üzem 15 perc múlva leáll, vagy ha közben a beállított max. elõremenõ hõmérsékletet eléri. Újraindításához forgassa teljesen balra a forgatógombot, majd újra a kéményseprõ szimbólumra bar C Hõmérõ/nyomásmérõ A felsõ félkörben az aktuális fûtõvíz hõmérséklet található. Az alsó a fûtési rendszer nyomását mutatja. A rendszer nyomása 2,0-2,5 bar között legyen. A szivattyú beállás elleni védelme: Nyári üzemben a fûtési szivattyú 24 óránként 30 másodpercre bekapcsol. Figyelem: A kondenzációs falikazán bekapcsolási gyakoriságát az elektronika szabályozza. A zavarkioldó benyomásával ez a határolás feloldódik. Ennek megfelelõen a váletlenszerû benyomás után is a falikazán azonnal üzemelni kezd, amennyiben fûtési hõigény van _0810 7

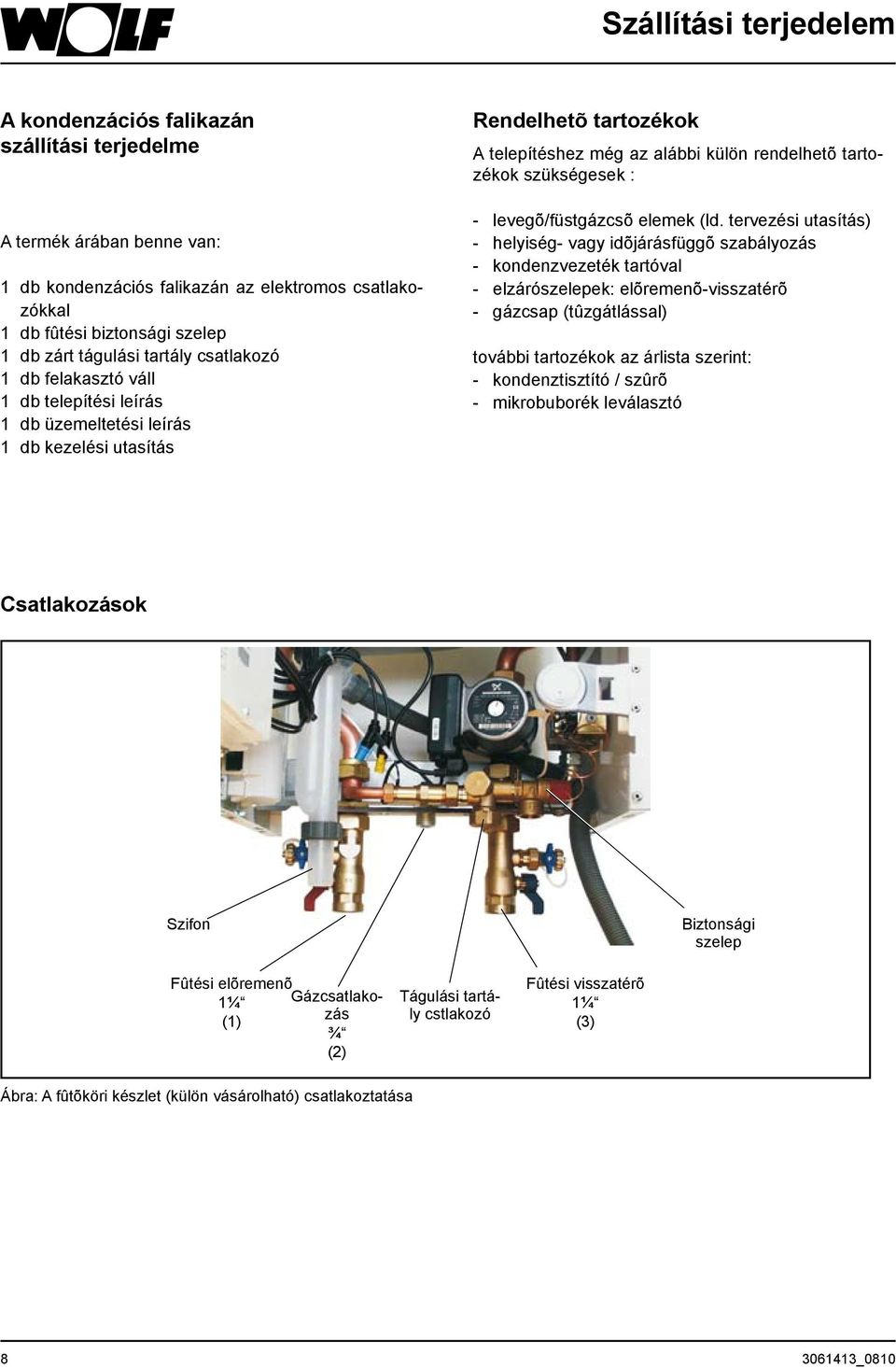

8 Szállítási terjedelem A kondenzációs falikazán szállítási terjedelme A termék árában benne van: 1 db kondenzációs falikazán az elektromos csatlakozókkal 1 db fûtési biztonsági szelep 1 db zárt tágulási tartály csatlakozó 1 db felakasztó váll 1 db telepítési leírás 1 db üzemeltetési leírás 1 db kezelési utasítás Rendelhetõ tartozékok A telepítéshez még az alábbi külön rendelhetõ tartozékok szükségesek : - levegõ/füstgázcsõ elemek (ld. tervezési utasítás) - helyiség- vagy idõjárásfüggõ szabályozás - kondenzvezeték tartóval - elzárószelepek: elõremenõ-visszatérõ - gázcsap (tûzgátlással) további tartozékok az árlista szerint: - kondenztisztító / szûrõ - mikrobuborék leválasztó Csatlakozások Szifon Biztonsági szelep Fûtési elõremenõ 1¼ Gázcsatlakozás (1) ¾ (2) Tágulási tartály cstlakozó Fûtési visszatérõ 1¼ (3) Ábra: A fûtõköri készlet (külön vásárolható) csatlakoztatása _0810

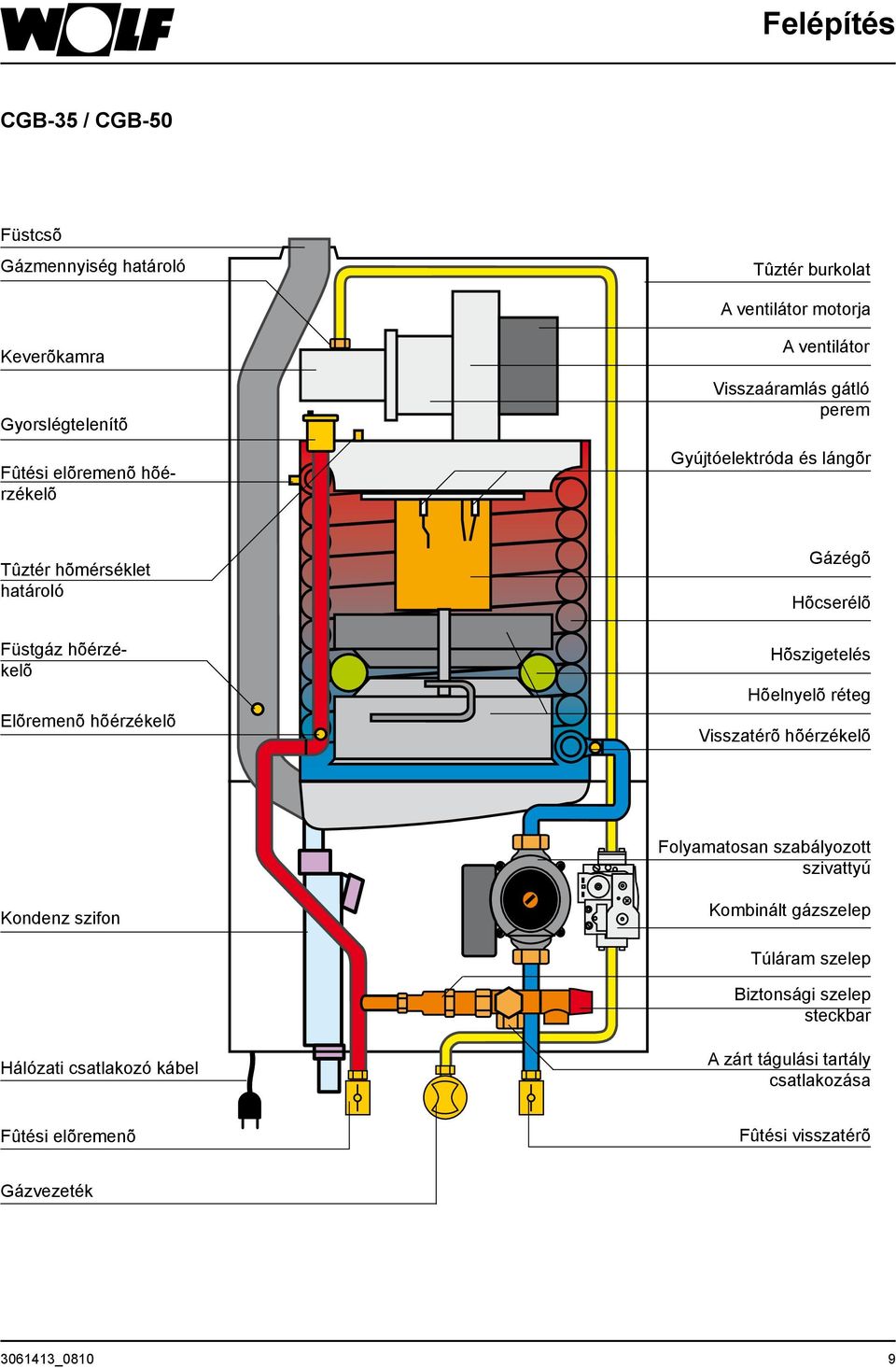

9 Felépítés CGB-35 / CGB-50 Füstcsõ Gázmennyiség határoló Tûztér burkolat A ventilátor motorja Keverõkamra Gyorslégtelenítõ Fûtési elõremenõ hõérzékelõ A ventilátor Visszaáramlás gátló perem Gyújtóelektróda és lángõr Tûztér hõmérséklet határoló Füstgáz hõérzékelõ Elõremenõ hõérzékelõ Gázégõ Hõcserélõ Hõszigetelés Hõelnyelõ réteg Visszatérõ hõérzékelõ Folyamatosan szabályozott szivattyú Kondenz szifon Kombinált gázszelep Túláram szelep Biztonsági szelep steckbar Hálózati csatlakozó kábel A zárt tágulási tartály csatlakozása Fûtési elõremenõ Fûtési visszatérõ Gázvezeték _0810 9

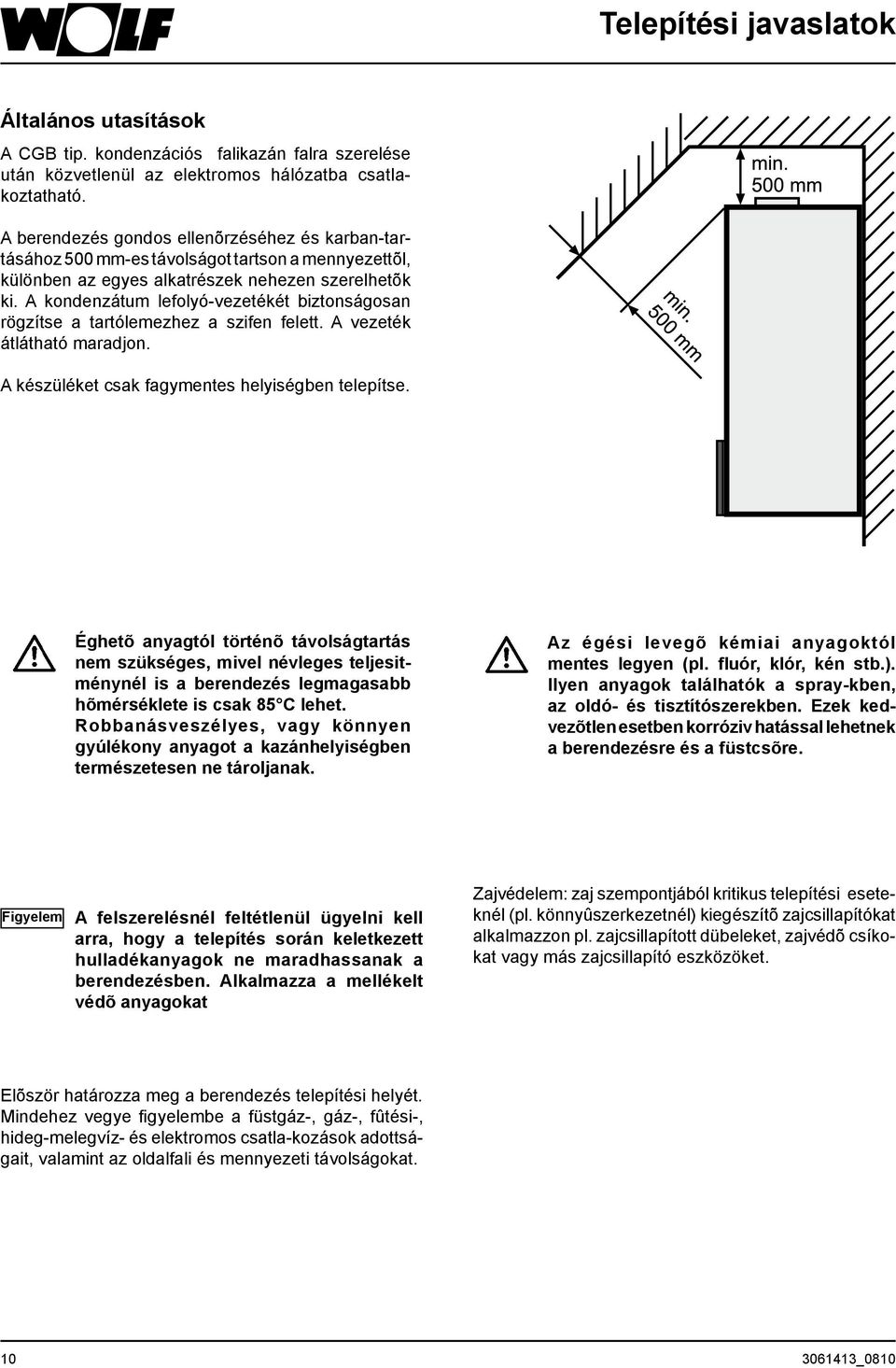

10 Telepítési javaslatok Általános utasítások A CGB tip. kondenzációs falikazán falra szerelése után közvetlenül az elektromos hálózatba csatlakoztatható. A berendezés gondos ellenõrzéséhez és karban-tartásához 500 mm-es távolságot tartson a mennyezettõl, különben az egyes alkatrészek nehezen szerelhetõk ki. A kondenzátum lefolyó-vezetékét biztonságosan rögzítse a tartólemezhez a szifen felett. A vezeték átlátható maradjon. A készüléket csak fagymentes helyiségben telepítse. Éghetõ anyagtól történõ távolságtartás nem szükséges, mivel névleges teljesitménynél is a berendezés legmagasabb hõmérséklete is csak 85 C lehet. Robbanásveszélyes, vagy könnyen gyúlékony anyagot a kazánhelyiségben természetesen ne tároljanak. Az égési levegõ kémiai anyagoktól mentes legyen (pl. fluór, klór, kén stb.). Ilyen anyagok találhatók a spray-kben, az oldó- és tisztítószerekben. Ezek kedvezõtlen esetben korróziv hatással lehetnek a berendezésre és a füstcsõre. Figyelem A felszerelésnél feltétlenül ügyelni kell arra, hogy a telepítés során keletkezett hulladékanyagok ne maradhassanak a berendezésben. Alkalmazza a mellékelt védõ anyagokat Zajvédelem: zaj szempontjából kritikus telepítési eseteknél (pl. könnyûszerkezetnél) kiegészítõ zajcsillapítókat alkalmazzon pl. zajcsillapított dübeleket, zajvédõ csíkokat vagy más zajcsillapító eszközöket. Elõször határozza meg a berendezés telepítési helyét. Mindehez vegye figyelembe a füstgáz-, gáz-, fûtési-, hideg-melegvíz- és elektromos csatla-kozások adottságait, valamint az oldalfali és mennyezeti távolságokat _0810

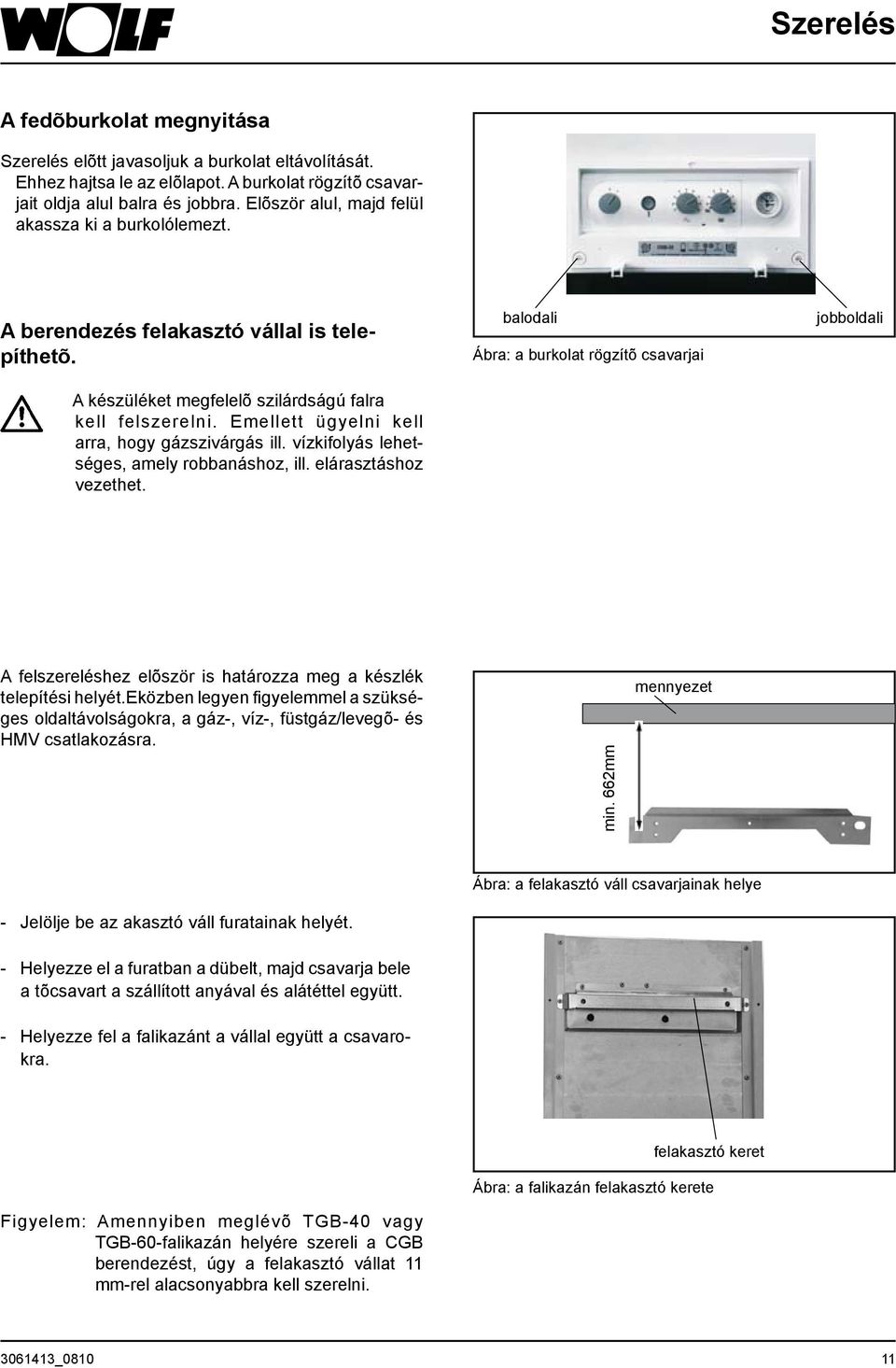

11 Szerelés A fedõburkolat megnyitása Szerelés elõtt javasoljuk a burkolat eltávolítását. Ehhez hajtsa le az elõlapot. A burkolat rögzítõ csavarjait oldja alul balra és jobbra. Elõször alul, majd felül akassza ki a burkolólemezt. A berendezés felakasztó vállal is telepíthetõ. A készüléket megfelelõ szilárdságú falra kell felszerelni. Emellett ügyelni kell arra, hogy gázszivárgás ill. vízkifolyás lehetséges, amely robbanáshoz, ill. elárasztáshoz vezethet. balodali Ábra: a burkolat rögzítõ csavarjai jobboldali A felszereléshez elõször is határozza meg a készlék telepítési helyét.eközben legyen figyelemmel a szükséges oldaltávolságokra, a gáz-, víz-, füstgáz/levegõ- és HMV csatlakozásra. min. 662mm mennyezet Ábra: a felakasztó váll csavarjainak helye - Jelölje be az akasztó váll furatainak helyét. - Helyezze el a furatban a dübelt, majd csavarja bele a tõcsavart a szállított anyával és alátéttel együtt. - Helyezze fel a falikazánt a vállal együtt a csavarokra. felakasztó keret Ábra: a falikazán felakasztó kerete Figyelem: Amennyiben meglévõ TGB-40 vagy TGB-60-falikazán helyére szereli a CGB berendezést, úgy a felakasztó vállat 11 mm-rel alacsonyabbra kell szerelni _

12 Méretek CGB Ábra: csatlakozások 1 fûtési elõremenõ 2 gáz 3 fûtési visszatérõ 4 kondenzvíz Ábra: méretek Ábra: méretek _0810

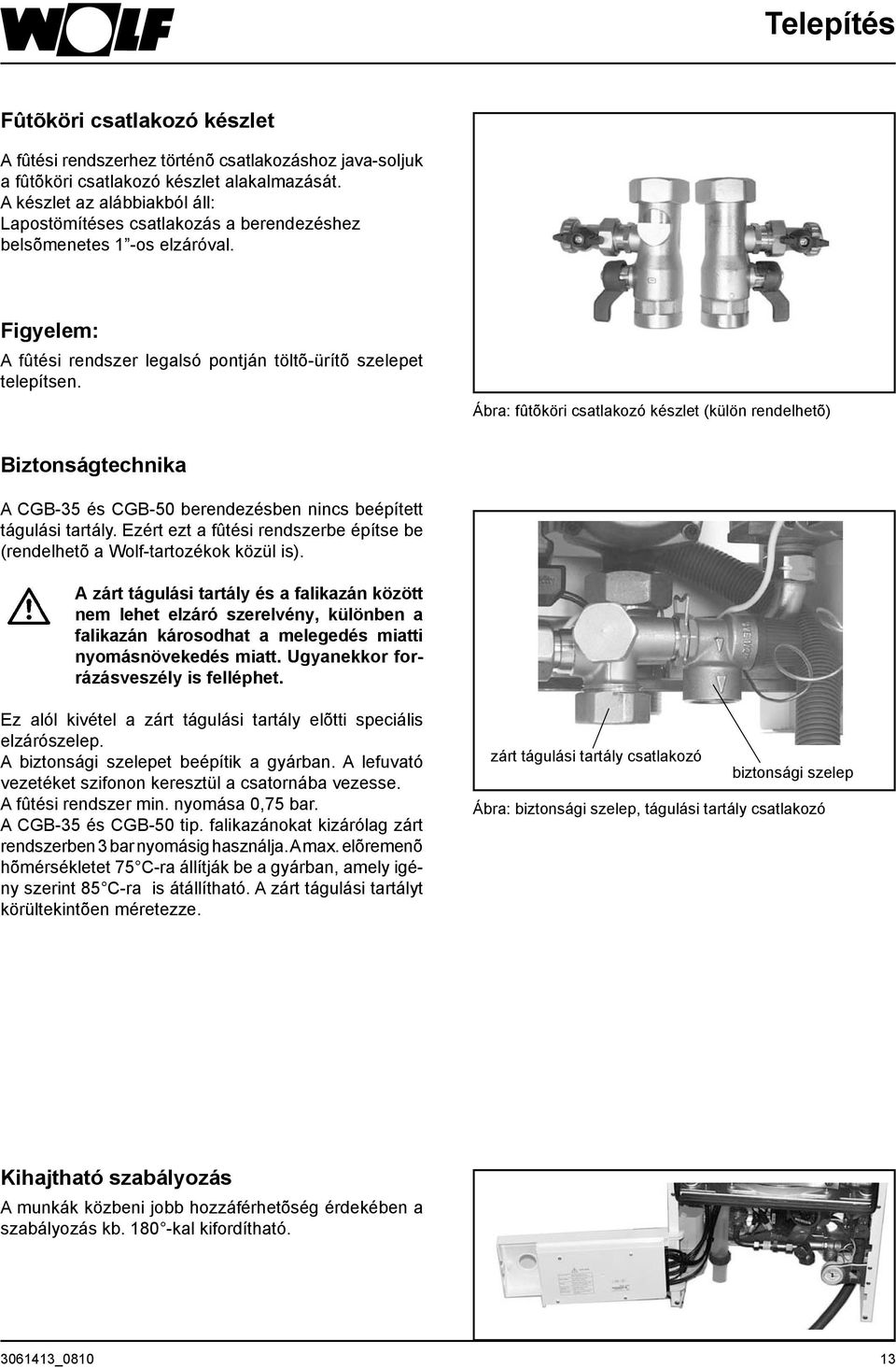

13 Telepítés Fûtõköri csatlakozó készlet A fûtési rendszerhez történõ csatlakozáshoz java-soljuk a fûtõköri csatlakozó készlet alakalmazását. A készlet az alábbiakból áll: Lapostömítéses csatlakozás a berendezéshez belsõmenetes 1 -os elzáróval. Figyelem: A fûtési rendszer legalsó pontján töltõ-ürítõ szelepet telepítsen. Ábra: fûtõköri csatlakozó készlet (külön rendelhetõ) Biztonságtechnika A CGB-35 és CGB-50 berendezésben nincs beépített tágulási tartály. Ezért ezt a fûtési rendszerbe építse be (rendelhetõ a Wolf-tartozékok közül is). A zárt tágulási tartály és a falikazán között nem lehet elzáró szerelvény, különben a falikazán károsodhat a melegedés miatti nyomásnövekedés miatt. Ugyanekkor forrázásveszély is felléphet. Ez alól kivétel a zárt tágulási tartály elõtti speciális elzárószelep. A biztonsági szelepet beépítik a gyárban. A lefuvató vezetéket szifonon keresztül a csatornába vezesse. A fûtési rendszer min. nyomása 0,75 bar. A CGB-35 és CGB-50 tip. falikazánokat kizárólag zárt rendszerben 3 bar nyomásig használja. A max. elõremenõ hõmérsékletet 75 C-ra állítják be a gyárban, amely igény szerint 85 C-ra is átállítható. A zárt tágulási tartályt körültekintõen méretezze. zárt tágulási tartály csatlakozó biztonsági szelep Ábra: biztonsági szelep, tágulási tartály csatlakozó Kihajtható szabályozás A munkák közbeni jobb hozzáférhetõség érdekében a szabályozás kb kal kifordítható _

14 Telepítés Fûtõvíz A fûtési rendszert kezeletlen ivóvízzel töltse fel, és az utántöltést is ezzel végezze. Ne használjon se vegyszereket, se ioncserélt vizet. Feltöltés elõtt a fûtési rendszert alaposan öblítse át. Szennyfogó Építsen be a fûtési rendszer visszatérõjébe szûrõt, hogy a berendezést a szennyezõdésektõl megvédje. Iszapfogó szûrõ Régi és új rendszereknél is alkalmazzon szenny-vízleválasztót a visszatérõbe. Vízkõképzõdés elkerülése A beüzemelés nagymértékben befolyásolja a kõképzõdést. Alacsony teljesítmény fokozaton vagy lassú felmelegedés esetén fennáll annak a lehetõsége, hogy nemcsak a legforróbb helyeken, hanem az egész készülékben kõ képzõdik és lerakódik. Több fûtõberendezéses rendszernél helyezze egyszerre valamennyi készüléket üzembe, hogy a kiváló kõmennyiség ne csak egy készülék fûtõfelületére jusson. Javasoljuk, hogy az üzembehelyezés után alkalmazza az esztrich kiszárító programot. Mikrobuborék leválasztó Nagyobb fûtési rendszereknél építsen be mikro-buborék leválasztót is. A megengedett max. fûtõvíz térfogatáram a CGB-35-nél 2000 l/h és a CGB-50-nél 2800 l/h, ameddig nem kell külön kiegészítõ szivattyút beépíteni. Amennyiben oxigéndiffúziónak nem ellenálló csõvezetékbõl épül fel a fûtési rendszer (pl. a padlófûtés csöve), úgy válassza le hõcserélõvel a rendszer ezen részét. A nem megfelelõ fûtési csõvezetékben szennyezõdés keletkezhet, amely korrózióhoz vezethet. Mindezek a fûtõberendezés károsodásához vezethetnek _0810

15 Telepítés A kondenzvíz csatlakozása A berendezéssel együtt szállított zárt rendszerû szifont a kondenztálca lefolyóvezetékére csatla-koztassa. Figyelem: Üzembehelyezés elõtt a szifont töltse fel. A kondenzátum a biztonsági szelep alatt vezethetõ a szifonba. Amennyiben a kondenzátumot közvetlenül a csatornába vezeti, úgy gondoskodjon a rendszer kiszellõztetésérõl, hogy a csatornaszag ne juthasson a készüléken keresztül vissza az épületbe. Ábra: nyomja be a nyelvet nyelv Ábra: szifon szifon Kondenzátum semlegesítõ beépítése esetén (külön vásárolható) használja a mellékelt bekötõ vezetéket. Csatlakozás Wolf-tárolóra, szolártárolóra SEM-tip. vagy más típusú tárolóra Ábra: semlegesítõ (külön vásárolható) A tároló elõremenõ és visszatérõ egy háromjáratú váltószeleppel csatlakozik a falikazán visszatérõjére. Nem Wolf gyártmányú tároló csatlakoztatása esetén is használja a Wolf tároló hõérzékelõt. A részletes leírást a csatlakozó készlet tartalmazza. (tartozékként vásárolható) Figyelem Üzembehelyezés elõtt ellenõrizze a csatlakozó csõvezeték tömítettségét. A hidegvíz oldali próbanyomás max. 10 bar, a fûtõvíz oldali max. 4,5 bar. Tömítési hiba esetén vízfolyás tapasztalható, amely a készüléket károsíthatja _

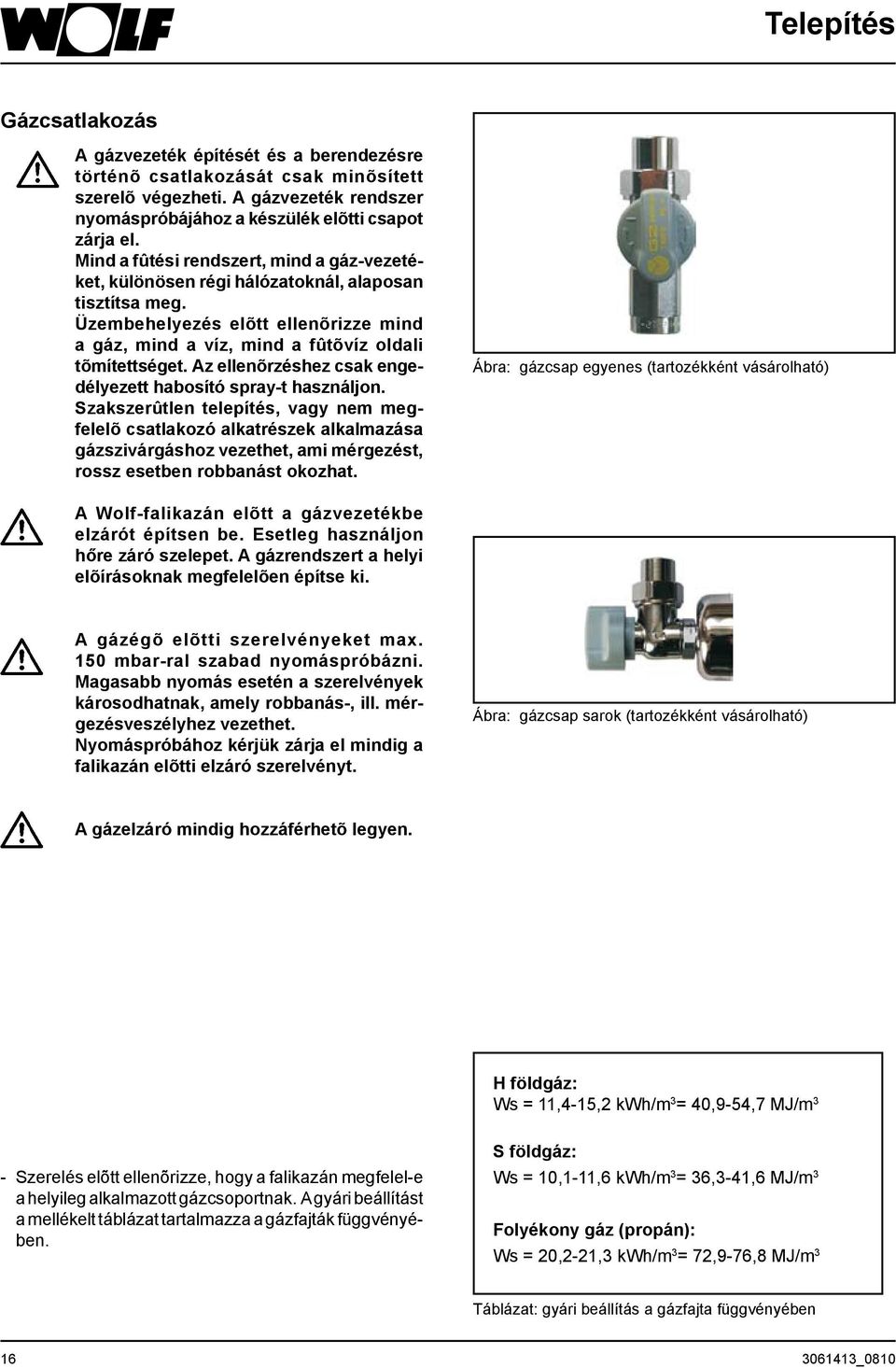

16 Telepítés Gázcsatlakozás A gázvezeték építését és a berendezésre történõ csatlakozását csak minõsített szerelõ végezheti. A gázvezeték rendszer nyomáspróbájához a készülék elõtti csapot zárja el. Mind a fûtési rendszert, mind a gáz-vezetéket, különösen régi hálózatoknál, alaposan tisztítsa meg. Üzembehelyezés elõtt ellenõrizze mind a gáz, mind a víz, mind a fûtõvíz oldali tõmítettséget. Az ellenõrzéshez csak engedélyezett habosító spray-t használjon. Szakszerûtlen telepítés, vagy nem megfelelõ csatlakozó alkatrészek alkalmazása gázszivárgáshoz vezethet, ami mérgezést, rossz esetben robbanást okozhat. Ábra: gázcsap egyenes (tartozékként vásárolható) A Wolf-falikazán elõtt a gázvezetékbe elzárót építsen be. Esetleg használjon hőre záró szelepet. A gázrendszert a helyi elõírásoknak megfelelõen építse ki. A gázégõ elõtti szerelvényeket max. 150 mbar-ral szabad nyomáspróbázni. Magasabb nyomás esetén a szerelvények károsodhatnak, amely robbanás-, ill. mérgezésveszélyhez vezethet. Nyomáspróbához kérjük zárja el mindig a falikazán elõtti elzáró szerelvényt. Ábra: gázcsap sarok (tartozékként vásárolható) A gázelzáró mindig hozzáférhetõ legyen. H földgáz: Ws = 11,4-15,2 kwh/m 3 = 40,9-54,7 MJ/m 3 - Szerelés elõtt ellenõrizze, hogy a falikazán megfelel-e a helyileg alkalmazott gázcsoportnak. A gyári beállítást a mellékelt táblázat tartalmazza a gázfajták függvényében. S földgáz: Ws = 10,1-11,6 kwh/m 3 = 36,3-41,6 MJ/m 3 Folyékony gáz (propán): Ws = 20,2-21,3 kwh/m 3 = 72,9-76,8 MJ/m 3 Táblázat: gyári beállítás a gázfajta függvényében _0810

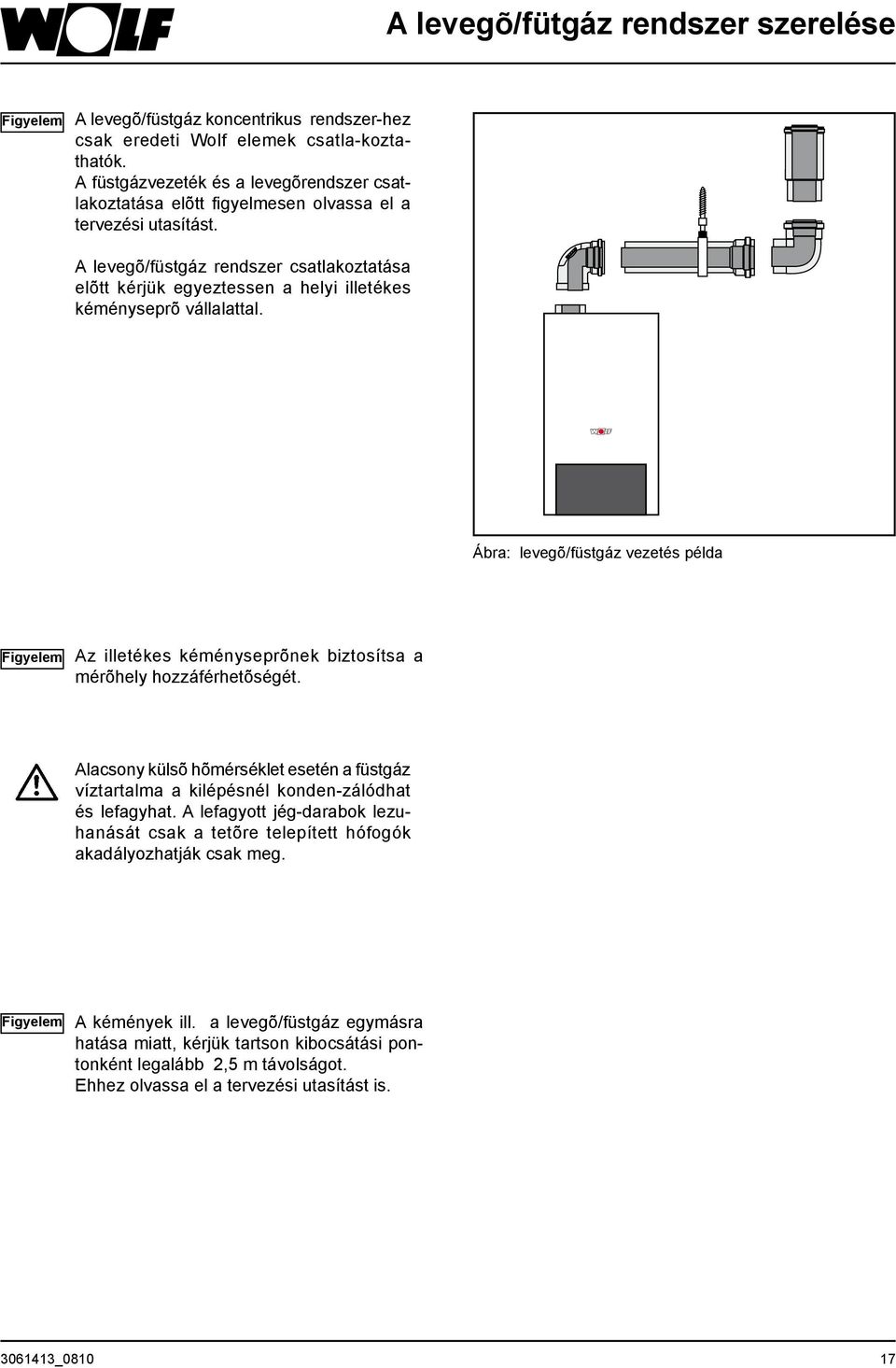

17 A levegõ/fütgáz rendszer szerelése Figyelem A levegõ/füstgáz koncentrikus rendszer-hez csak eredeti Wolf elemek csatla-koztathatók. A füstgázvezeték és a levegõrendszer csatlakoztatása elõtt figyelmesen olvassa el a tervezési utasítást. A levegõ/füstgáz rendszer csatlakoztatása elõtt kérjük egyeztessen a helyi illetékes kéményseprõ vállalattal. Ábra: levegõ/füstgáz vezetés példa Figyelem Az illetékes kéményseprõnek biztosítsa a mérõhely hozzáférhetõségét. Alacsony külsõ hõmérséklet esetén a füstgáz víztartalma a kilépésnél konden-zálódhat és lefagyhat. A lefagyott jég-darabok lezuhanását csak a tetõre telepített hófogók akadályozhatják csak meg. Figyelem A kémények ill. a levegõ/füstgáz egymásra hatása miatt, kérjük tartson kibocsátási pontonként legalább 2,5 m távolságot. Ehhez olvassa el a tervezési utasítást is _

18 Elektromos bekötés Általános elõírások Az elektromos rendszer telepítését csak vizsgázott elektromos szakember végezheti. A szereléshez a helyi elõírásokat tartsa be. A berendezés elektromos sorkapcsán kikapcsolt állapotban is feszültség van. Elektromos csatlakozó szekrény A szabályozó- és biztonsági elemek teljesen készre huzalozva, bekötve és ellenõrizve. A falikazán védõérintkezõs hálózati csatlakozóval felszerelt. Hálózati csatlakozás A hálózati csatlakozás a készülékkel szállított csatlakozóval lehetséges. Amennyiben a berendezést fürdõszobában az 1 vagy a 2-es zónában telepíti a dugós csatlakozó helyett fix bekötést alkalmazzon. Hálózat 230VAC/50Hz programozhatókimenet 230VAC/50Hz Külsõ egység betáp csatl. 230VAC/50Hz/max. 300VA programózható potenciálmentes bemenet külsõ hõérzékelõ buszcsatlakozás (szabályozó, rádió óra külsõ hõérzékelõvel, táv külsõ hõérzékelõ) Az elektromos csatlakozás szerelése A berendezés elektromos szerelése elõtt kérjük feszültségmentesítse a készüléket. Hajtsa ki oldalra a szabályozást. Az elektromos sorkapocs fedelét nyissa ki. A kábelkihúzás elleni védelem csavarját lazítsa meg. A csatlakozó kábelt kb. 70mm hosszan tisztítsa meg a külsõ burkolattól. Tolja be az így elõkészített vezetéket a kihúzás elleni védelmen keresztül a sorkapocs felé, majd húzza meg a védõ anyát. Az egyes ereket a megfelelõ helyre csatlakoztassa. Helyezze vissza a fedelet a sorkapocsházra. Az 5-ös csatlakozót helyezze ismét a helyére. F 3,15 A Csatlakozó sorkapocs fedél dugalj kihúzás elleni védelem _0810

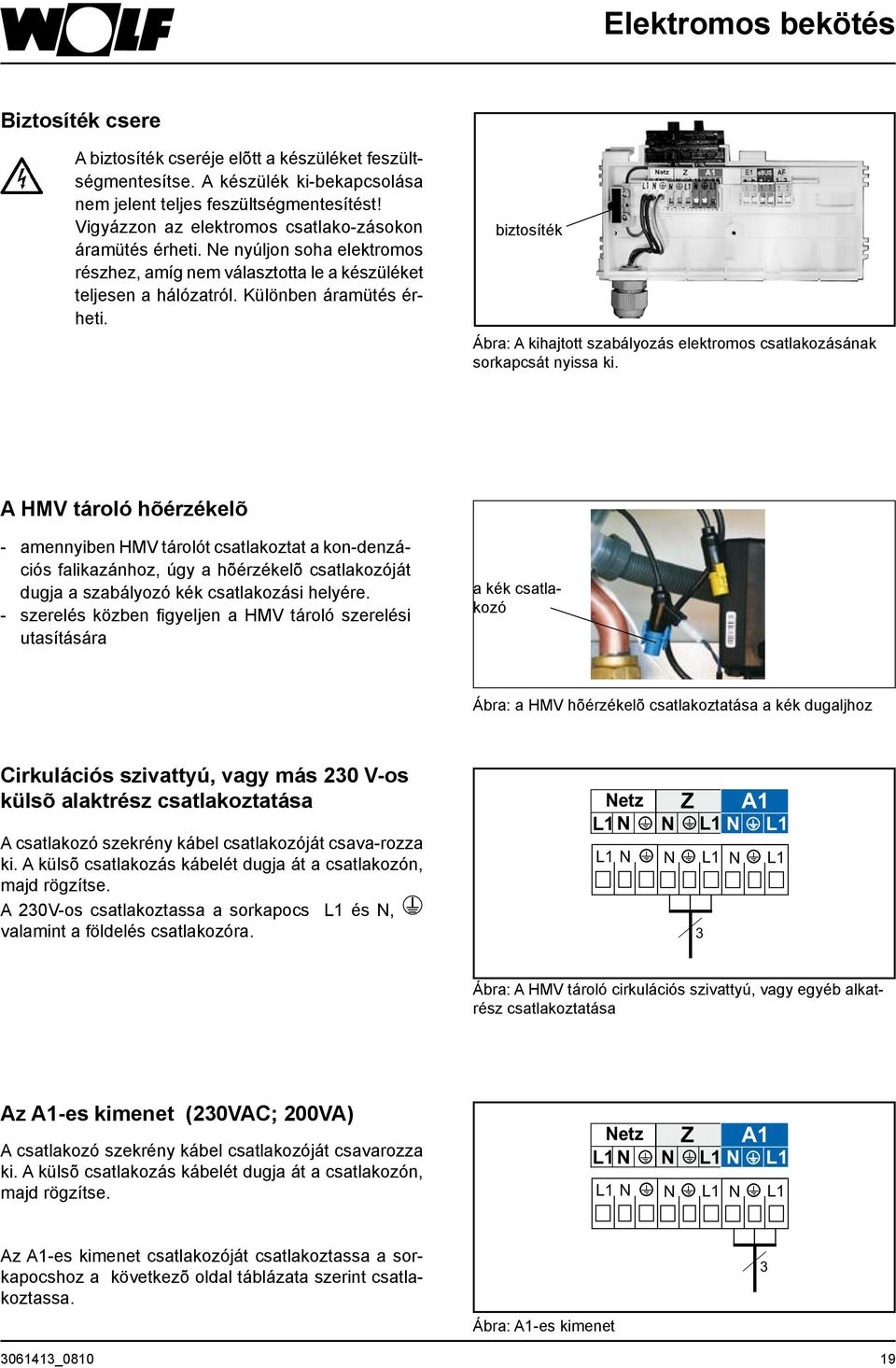

19 Elektromos bekötés Biztosíték csere A biztosíték cseréje elõtt a készüléket feszültségmentesítse. A készülék ki-bekapcsolása nem jelent teljes feszültségmentesítést! Vigyázzon az elektromos csatlako-zásokon áramütés érheti. Ne nyúljon soha elektromos részhez, amíg nem választotta le a készüléket teljesen a hálózatról. Különben áramütés érheti. biztosíték Ábra: A kihajtott szabályozás elektromos csatlakozásának sorkapcsát nyissa ki. A HMV tároló hõérzékelõ - amennyiben HMV tárolót csatlakoztat a kon-denzációs falikazánhoz, úgy a hõérzékelõ csatlakozóját dugja a szabályozó kék csatlakozási helyére. - szerelés közben figyeljen a HMV tároló szerelési utasítására a kék csatlakozó Ábra: a HMV hõérzékelõ csatlakoztatása a kék dugaljhoz Cirkulációs szivattyú, vagy más 230 V-os külsõ alaktrész csatlakoztatása A csatlakozó szekrény kábel csatlakozóját csava-rozza ki. A külsõ csatlakozás kábelét dugja át a csatlakozón, majd rögzítse. A 230V-os csatlakoztassa a sorkapocs L1 és N, valamint a földelés csatlakozóra. Netz Z A1 L1 N L1 N L1 N L1 N N L1 N 3 L1 Ábra: A HMV tároló cirkulációs szivattyú, vagy egyéb alkatrész csatlakoztatása Az A1-es kimenet (230VAC; 200VA) A csatlakozó szekrény kábel csatlakozóját csavarozza ki. A külsõ csatlakozás kábelét dugja át a csatlakozón, majd rögzítse. Netz Z A1 L1 N L1 N L1 N L1 N N L1 N L1 Az A1-es kimenet csatlakozóját csatlakoztassa a sorkapocshoz a következõ oldal táblázata szerint csatlakoztassa. Ábra: A1-es kimenet _

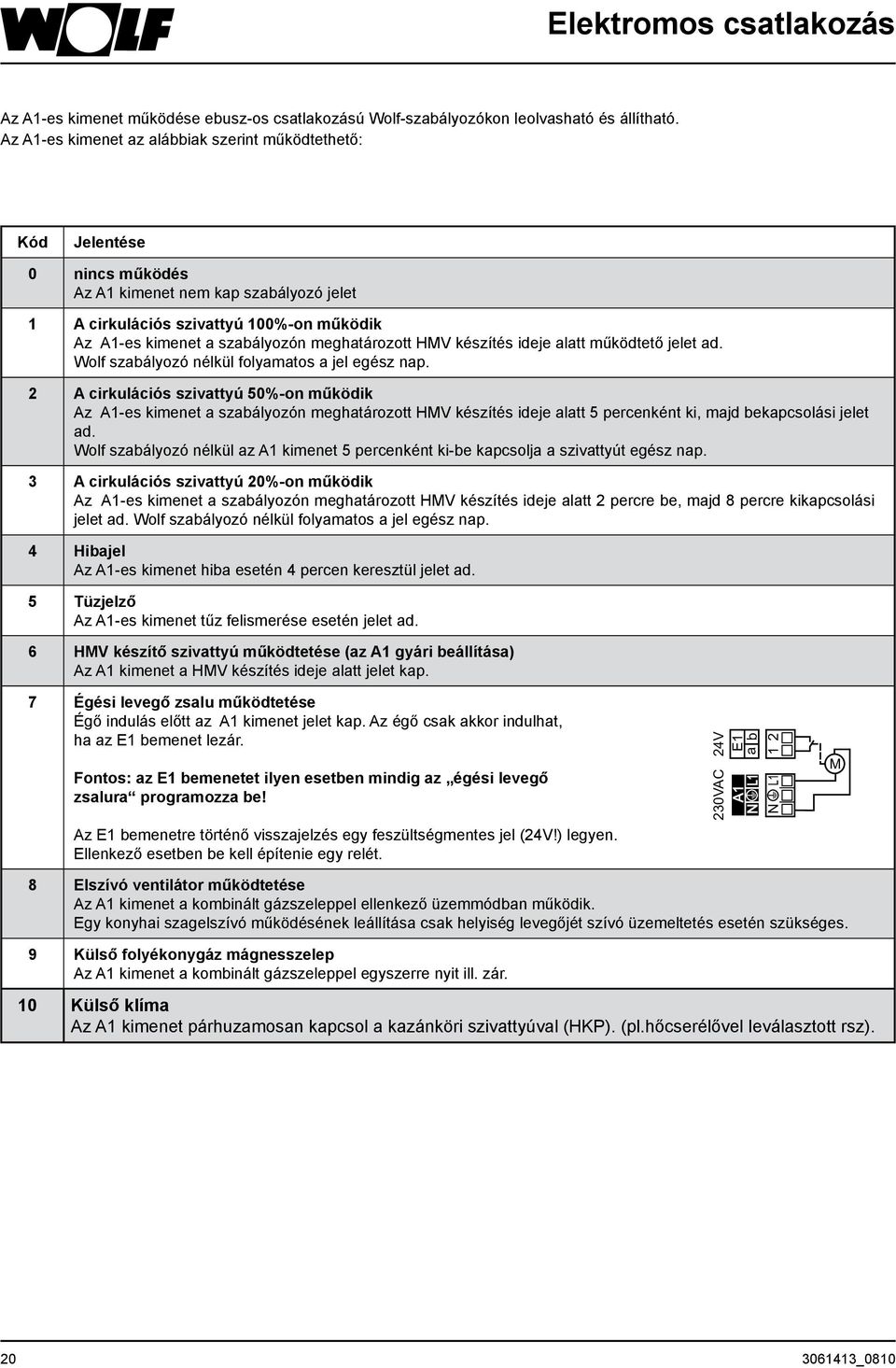

20 Elektromos csatlakozás Az A1-es kimenet működése ebusz-os csatlakozású Wolf-szabályozókon leolvasható és állítható. Az A1-es kimenet az alábbiak szerint működtethető: Kód Jelentése 0 nincs működés Az A1 kimenet nem kap szabályozó jelet 1 A cirkulációs szivattyú 100%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt működtető jelet ad. Wolf szabályozó nélkül folyamatos a jel egész nap. 2 A cirkulációs szivattyú 50%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt 5 percenként ki, majd bekapcsolási jelet ad. Wolf szabályozó nélkül az A1 kimenet 5 percenként ki-be kapcsolja a szivattyút egész nap. 3 A cirkulációs szivattyú 20%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt 2 percre be, majd 8 percre kikapcsolási jelet ad. Wolf szabályozó nélkül folyamatos a jel egész nap. 4 Hibajel Az A1-es kimenet hiba esetén 4 percen keresztül jelet ad. 5 Tüzjelző Az A1-es kimenet tűz felismerése esetén jelet ad. 6 HMV készítő szivattyú működtetése (az A1 gyári beállítása) Az A1 kimenet a HMV készítés ideje alatt jelet kap. 7 Égési levegő zsalu működtetése Égő indulás előtt az A1 kimenet jelet kap. Az égő csak akkor indulhat, ha az E1 bemenet lezár. Fontos: az E1 bemenetet ilyen esetben mindig az égési levegő zsalura programozza be! Az E1 bemenetre történő visszajelzés egy feszültségmentes jel (24V!) legyen. Ellenkező esetben be kell építenie egy relét. 24V E1 a b 230VAC A1 L1 N L1 1 2 N M 8 Elszívó ventilátor működtetése Az A1 kimenet a kombinált gázszeleppel ellenkező üzemmódban működik. Egy konyhai szagelszívó működésének leállítása csak helyiség levegőjét szívó üzemeltetés esetén szükséges. 9 Külső folyékonygáz mágnesszelep Az A1 kimenet a kombinált gázszeleppel egyszerre nyit ill. zár. 10 Külső klíma Az A1 kimenet párhuzamosan kapcsol a kazánköri szivattyúval (HKP). (pl.hőcserélővel leválasztott rsz) _0810

21 Elektromos csatlakozás Az E1-es bement (24V) Az E1-es bemenetet a kapcsolási rajznál meg-felelõen kösse be, de elõtte távolítsa el a hidat az a és b csatlakozási pont között. E1 ebus AF a b Ábra: a helyiség termosztát csatlakozása Az E1 bemenet működése az e-busz csatlakozású Wolf-szabályozókon leolvasható és állítható. Az E1 bemenet működése az alábbi lehet: Kód Jelentése 0 nincs működés az E1 bemenetet a szabályozó nem használja 1 helyiségtermosztát (gyári beállítás) Nyitott E1 bemenet állásnál a fűtés nem működik (nyári üzem), egy Wolf digitális szabályozó állásától függetlenül 2 max. hőmérséklet határoló termosztát, fűtési rendszer nyomás figyelő vagy kondenzszivattyú Csatlakozási lehetőség egy max. hőmérséklet határoló, fűtési rendszer nyomásfigyelők vagy kondenzszivattyú részére. Az E1 bemenet zárt legyen az égőindulás esetén. Nyitott csatlakozás esetén nincs se fűtés, se HMV készítés és nem működik a kéményseprő állás és a fagyvédelem sem. 3 nincs működés 4 áramlásfigyelő Egy külső áramlásfigyelő csatlakozási lehetősége. A szivattyú indítása után 12 másodpercen belül az E1-es bemenet zárt legyen. Ha ez nem így lesz, akkor az égő lekapcsol és a 41-es hiba jelenik meg a szabályozón. 5 az égési levegő zsalu ellenőrzése ellenőrizze A1-es paraméter beállítását (7. égési levegő) 8 Égőzár (BOB) Égő nélküli üzem Záró kontaktus, az égő nem kapcsol be A fűtőköri és a HMV készítő szivattyú normál üzem szerint működik Kéményseprő üzemben és fagyveszély esetén az égő bekapcsol Nyitott kontaktus esetén az égő ismét üzemel WOLF szabályozók csatlakoztatása (BM, MM, KM, SM1, SM2)) A falikazánokhoz csak WOLF szabályozók csatlakoztathatók. A megfelelõ elektromos kapcsolási rajzok a szabályozók dobozában találhatók. A kondenzációs falikazán és a szabályozó közötti csatlakozó kábel árnyékolt, kéteres, legalább 2 x 0,5 mm 2 -es legyen. E1 ebus AF a b Ábra: digitális Wolf-szabályozó csatlakozása (e-busz csatlakozás) Külsõ hõmérséklet érzékelõ csatlakozása A külsõ hõérzékelõ vagy a falikazán szabályozásának AF helyére, vagy a BM szabályozóra csatlakoz-tatható szintén árnyékolt vezetékkel. E1 ebus AF a b Ábra: külsõ hõérzékelõ csatlakozása _

22 A szifon feltöltése A szifon feltöltése - A szifont vízzel töltse fel. Ábra: szifon szifon _0810

23 A rendszer feltöltése A kondenzációs falikazán hibátlan mûködéséhez a fûtési rendszer tökéletes feltöltése ill. légtelenítése szükséges. Figyelem Öblítse át a fûtési rendszert a kazánra történõ csatlakozás elõtt. - a próbanyomáshoz a gázcsap zárva legyen! - a légtelenítõ szelep sapkáját egy fordulattal lazítsa meg, de ne csavarozza le üzemkapcsoló Ábra: a szabályozó hibakioldó Hõmérõnyomásmérõ - nyissa ki az összes radiátor szelepet - nyissa ki a visszatérõ szelepeket is - töltse fel hidegen a falikazánt és a teljes fûtési rendszert, lassan kb 2 bar nyomásra Figyelem Ne használjon fagyvédelmi anyagokat a fûtési rendszerben. Ellenkezõ esetben a fûtõberendezés károsodhat. - nyissa ki a falikazán elõremenõ szelepét. automatikus légtelenítõ Ábra: automatikus légtelenítõ - töltse fel a fûtési rendszert 2 bar-ra. Normál üzemben a nyomásmérõ 1 és 2,5 bar között legyen. - Ellenõrizze a rendszer vízoldali tömítettségét. - nyissa ki a légtelenítõ szelepet. - kapcsolja be a falikazánt, állítsa a fûtési hõmérséklet választót 2 -re (a szivattyú mûködik, a világító gyûrû folyamatosan zölden világít). - légtelenítse a szivattyút, ehhez oldja meg a csavart, majd húzza meg újra. Ábra: a szivattyú légtelenítõ csavarja a szivattyú légtelenítõ csavarja - légtelenítse a fûtési kört, ehhez a falikazánt 5-ször egymás után kb 5 másodpercig kapcsolja be, majd 5 másodpercig kapcsolja ki. - amennyiben a fûtési rendszer nyomása jelentõsen csökken, töltsön utána. - nyissa ki a gázcsapot. - nyomja meg a hibakioldó gombot. KFE-Hahn Figyelem Folyamatos üzemben a rendszer az automatikus légtelenítõ szelepeken keresztül kilégtelenedik. Ábra: elzáró szerelvények (tartozékként rendelhetõ) _

24 A csatlakozási gáznyomás vizsgálata Vizsgálja meg a csatlakozási gáznyomást A gázoldali szerelvények szerelését csak vizsgázott engedéllyel rendelkezõ szakember végezheti. A szakszerûtlen szerelés gázszivárgáshoz vezethet, ami robbanást, mérgezést okozhat. a baloldali zárócsavar a jobboldali zárócsavar Ábra: a zárócsavarok oldása - szereléshez a falikazán legyen üzemen kívül. Nyissa ki a gázcsapot. - a szabályozó védõfedelét hajtsa le. A fedõburkolatot a jobb- és a baloldali zárócsavarral oldja meg. A burkolatot alul ki-oldani, felül pedig kiakasztani kell. - A szabályozás kifordításához a jobb oldalon a hõmérõ mellett a rögzítõ nyelvet egy csavar-húzóval nyomja be. - Fordítsa ki a szabályozást. - Az (1) -es mérõcsonk zárócsavarját vegye le és légtelenítse a gázvezetéket. - A nyomáskülönbség mérõ + csonkját az (1) -es mérõcsonkhoz csatlakoztassa. A - oldal legyen szabad az atmoszféra felé. - Kapcsolja be a készüléket. - A bekapcsolás után a nyomásmérõn leolvasható a csatlakozási gáznyomás. Ábra: nyomja be a nyelvet nyelv (1) Ábra: a csatlakozási gáznyomás vizsgálata _0810

25 A csatlakozási gáznyomás vizsgálata Figyelem Földgáz esetén: Amennyiben a csatlakozási gáznyomás a mbar-os tartományon kívül esik, nem szabad a készüléket beüzemelni, beállítani. Különbözõ hibajelzések és hibák jelennek meg, amennyiben mégis a beüzemelést választja. Figyelem Pb-gáz: Amennyiben a csatlakozási gáznyomás 37 mbar-os rendszernél a mbar-os, ill. 50 mbar-os rendszernél a mbar-os tartományon kívül esik, nem szabad a készüléket beüzemelni, beállítani. Különbözõ hibajelzések és hibák jelennek meg, amennyiben mégis a beüzemelést választja. - Kapcsolja ki a berendezést. Zárja el a gázcsapot. - Szerelje le a nyomáskülönbség mérõ eszközt és az (1) -es mérõcsonkot tömítetten zárja le a csavarral. - Nyissa ki a gázcsapot. - Ellenõrizze a mérõcsonk tömítettségét. - Töltse ki a mellékelt adattáblát és ragassza fel a burkolat belsejére. - Hajtsa vissza a szabályozást és szerelje vissza a burkolatot. Ábra: elzáró szerelvény gázcsap Amennyiben nem minden csavart húz meg kellõképpen, úgy gázszivárgás lehetséges, ami mérgezéshez, robbanás-hoz vezethet _
