1 1. melléklet Az Utasítás ismeretére vonatkozó követelmények Sorszám: Munkakör (beosztás) Az Utasításból tudni kell 1. Gépészeti Fınökség vezetıje fımérnöke (vezetımérnök) kocsiszolgálati részlegvezetıje, reszortosa mővezetıje oktatótisztje vontatási technológusa baleseti készenléti szolgálatot ellátó egység vezetıje kocsiszolgálati csoportvezetı kocsivizsgáló kocsijavító mőhelyi átvevı vonalellenır GSZI kocsiátvevı 2. Mozdonyfelvigyázó Mozdonyvezetı 3. Féklakatos Vontatási vonatkísérı 4. Kocsijavító lakatos Szerelvény karbantartó 5. Villamos főtıkocsi kezelı Villamos főtési szerelı Kazánkocsi főtı Gızfőtési lakatos 6. Állomásfınök Kereskedelmi fınök Forgalmi szolgálattevı Vonatmenesztı térfelvigyázó Térfelvigyázó Forgalmi és kereskedelmi oktatótiszt Személyszállítási-vezetı Személykocsi KTG-s Az Utasítás valamennyi elıírása, melléklete és függeléke 1.1., 1.2., , , , , , , , , , 2.3., 2.4., 3.3., 3.4., 4. pont 1., 3., 5-8., 10., melléklet 1., 2.1., 2.4., , 3.4, 4. pont 1-10., 13., 20. melléklet 1., , 3.1.,-3.7., 4. Pont 5., Melléklet 1., 2.1., 2.4., 4. pont 3., 10. Melléklet 1., 2., , 4., 5. pont 3., 5-7., , melléklet I

2 1. melléklet Sorszám: Munkakör (beosztás) Az Utasításból tudni kell 7 Vonatvezetı Vonatkísérı Vezetı jegyvizsgáló Jegyvizsgáló 1.1., 1.2., 2.2., , , , 2.4., 4., 5. pont 3., 5-7., , melléklet 8. Raktárnok Kocsiintézı 1., , , 2.5., , 3.6., 3.7., 5. pont 3., 5.-7., melléklet 9. Vonat fel- és átvevı Kocsimester Tolatásvezetı Kocsirendezı Gurításvezetı 1., , , 2.5., , 3.6., 3.7., 4., 5. Pont 3., 5.-7., melléklet II

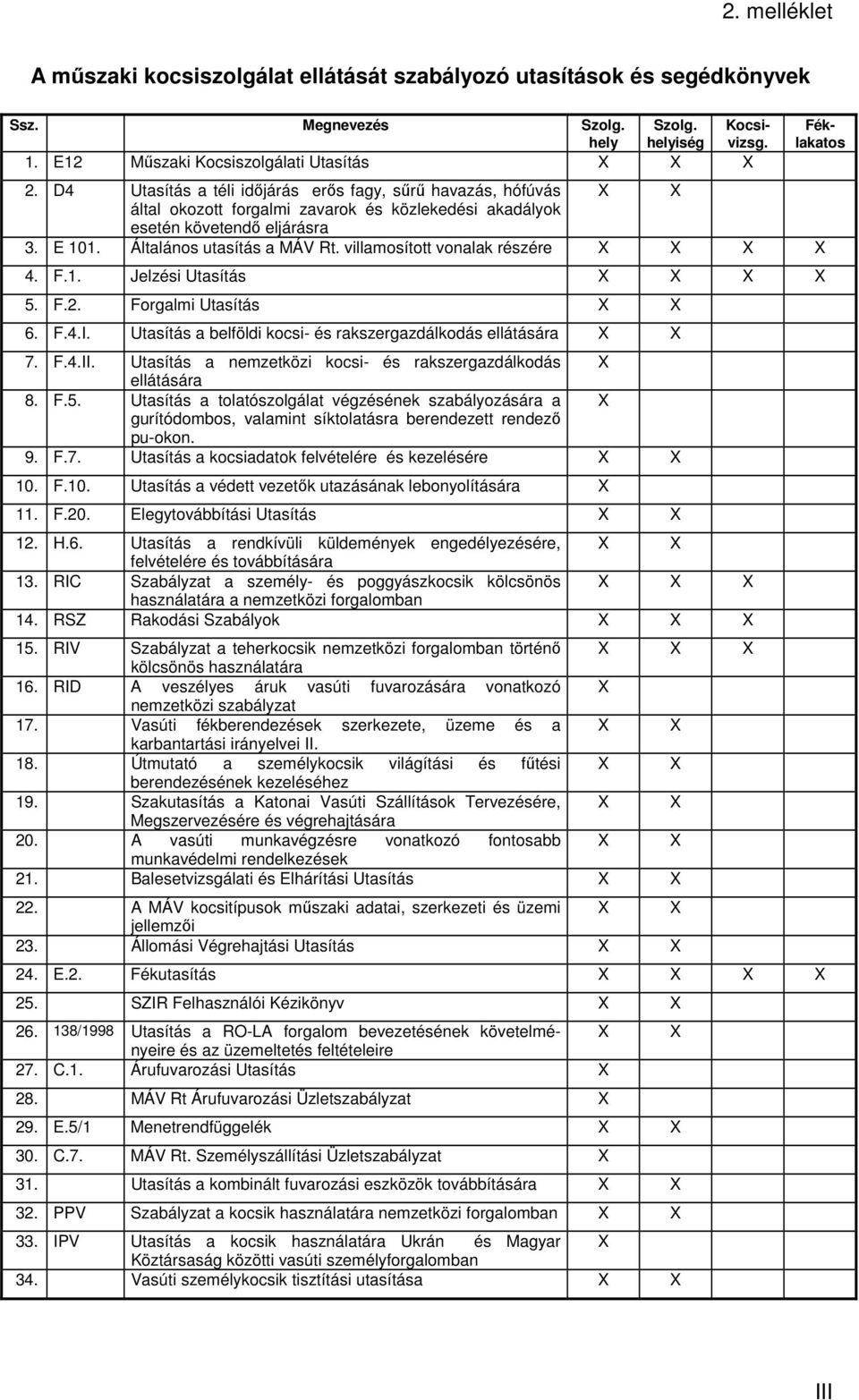

3 2. melléklet A mőszaki kocsiszolgálat ellátását szabályozó utasítások és segédkönyvek Ssz. Megnevezés Szolg. Szolg. Kocsihely helyiség vizsg. 1. E12 Mőszaki Kocsiszolgálati Utasítás X X X 2. D4 Utasítás a téli idıjárás erıs fagy, sőrő havazás, hófúvás X X által okozott forgalmi zavarok és közlekedési akadályok esetén követendı eljárásra 3. E 101. Általános utasítás a MÁV Rt. villamosított vonalak részére X X X X 4. F.1. Jelzési Utasítás X X X X 5. F.2. Forgalmi Utasítás X X 6. F.4.I. Utasítás a belföldi kocsi- és rakszergazdálkodás ellátására X X 7. F.4.II. Utasítás a nemzetközi kocsi- és rakszergazdálkodás X ellátására 8. F.5. Utasítás a tolatószolgálat végzésének szabályozására a X gurítódombos, valamint síktolatásra berendezett rendezı pu-okon. 9. F.7. Utasítás a kocsiadatok felvételére és kezelésére X X 10. F.10. Utasítás a védett vezetık utazásának lebonyolítására X 11. F.20. Elegytovábbítási Utasítás X X 12. H.6. Utasítás a rendkívüli küldemények engedélyezésére, X X felvételére és továbbítására 13. RIC Szabályzat a személy- és poggyászkocsik kölcsönös X X X használatára a nemzetközi forgalomban 14. RSZ Rakodási Szabályok X X X 15. RIV Szabályzat a teherkocsik nemzetközi forgalomban történı X X X kölcsönös használatára 16. RID A veszélyes áruk vasúti fuvarozására vonatkozó X nemzetközi szabályzat 17. Vasúti fékberendezések szerkezete, üzeme és a X X karbantartási irányelvei II. 18. Útmutató a személykocsik világítási és főtési X X berendezésének kezeléséhez 19. Szakutasítás a Katonai Vasúti Szállítások Tervezésére, X X Megszervezésére és végrehajtására 20. A vasúti munkavégzésre vonatkozó fontosabb X X munkavédelmi rendelkezések 21. Balesetvizsgálati és Elhárítási Utasítás X X 22. A MÁV kocsitípusok mőszaki adatai, szerkezeti és üzemi X X jellemzıi 23. Állomási Végrehajtási Utasítás X X 24. E.2. Fékutasítás X X X X 25. SZIR Felhasználói Kézikönyv X X /1998 Utasítás a RO-LA forgalom bevezetésének követelményeire X és az üzemeltetés feltételeire 27. C.1. Árufuvarozási Utasítás X 28. MÁV Rt Árufuvarozási Üzletszabályzat X 29. E.5/1 Menetrendfüggelék X X 30. C.7. MÁV Rt. Személyszállítási Üzletszabályzat X 31. Utasítás a kombinált fuvarozási eszközök továbbítására X X 32. PPV Szabályzat a kocsik használatára nemzetközi forgalomban X X 33. IPV Utasítás a kocsik használatára Ukrán és Magyar X Köztársaság közötti vasúti személyforgalomban 34. Vasúti személykocsik tisztítási utasítása X X X Féklakatos III

4 3. melléklet Területi Szolgálati hely Felügyeletet ellátó fınökség Igazgatóság Budapest Almásfüzitı Gyır GF Balassagyarmat Balassagyarmat RPC Bodajk Székesfehérvár GF Bp-Kelenföld Bp.Keleti GF Bp.Déli Bp.Keleti GF Bp.Ferencváros Bp.Ferencváros GF Bp.Józsefváros Bp.Keleti GF Bp.Keleti Bp.Keleti GF Bp.Nyugati Bp.Északi GF Bp.Soroksári-út Bp.Ferencváros GF Cegléd Szolnok GF Dunai-Finomitó Székesfehérvár GF Esztergom Bp.Északi GF Gyır Gyır GF Hatvan Hatvan GF Hegyeshalom Gyır GF Keszthely Székesfehérvár GF Komárom Gyır GF Kıbánya-felsı Bp.Ferencváros GF Kıbánya-teher Bp.Északi GF Pusztaszabolcs Székesfehérvár GF Rajka Gyır GF Rákos Bp.Ferencváros GF Rákosrendezı Bp.Északi GF Salgótarján-külsı Hatvan GF Somoskıujfalu Hatvan GF Sturovó (ŽSR),( Párkány) Bp.Északi GF Szajol Szolnok GF Székesfehérvár Székesfehérvár GF Szob Bp.Északi GF Szolnok Szolnok GF Tapolca Székesfehérvár GF Tatabánya Gyır GF Vác Bp.Északi GF Debrecen Biharkeresztes Debrecen GF Debrecen Debrecen GF Mátészalka Nyíregyháza GF Nyírábrány Debrecen GF Nyírbogdány Nyíregyháza GF Nyíregyháza Nyíregyháza GF Nyíregyháza Átrakó Nyíregyháza GF Püspökladány Debrecen GF IV

5 3. melléklet Területi Szolgálati hely Felügyeletet ellátó fınökség Igazgatóság Miskolc Bánréve Miskolc GF BorsodChem Rt. (Kazincbarcika) Miskolc GF DIMAG Rt Miskolc GF Diósgyır Vasgyár Ipartelep Miskolc GF Eger Miskolc GF Füzesabony Miskolc GF Hidasnémeti Miskolc GF Miskolc-Gömöri pu. Miskolc GF Miskolc-rendezı pu. Miskolc GF Miskolc-Tiszai pu. Miskolc GF Nyékládháza Miskolc GF Ózd Miskolc GF Sátoraljaújhely Miskolc GF Slovenske Nove Mesto (ŽSR) Miskolc GF Szerencs Miskolc GF Tiszaújváros Miskolc GF Vámosgyörk Miskolc GF Visonta Miskolc GF Pécs Balatonszentgyörgy Nagykanizsa GF Bátaszék Dombóvár GF Dombóvár Dombóvár GF Dunaujváros Dombóvár GF Dunaujváros-Vasmő Dombóvár GF Fonyód Nagykanizsa GF Gyékényes Nagykanizsa GF Kaposvár Dombóvár GF Magyarbóly (Beli Manastir HŽ) Pécs GF Murakeresztúr Nagykanizsa GF Nagykanizsa Nagykanizsa GF Pécs Pécs GF Pécsbánya-rendezı Pécs GF Sárbogárd Dombóvár GF. Szeged Baja Szeged GF Békéscsaba Békéscsaba GF Curtici (CFR), (Kürtös) Békéscsaba GF Hódmezıvásárhely Szentes GF Kecskemét Szentes GF Kelebia Szeged GF Kiskundorozsma Szeged GF Kiskunfélegyháza Szentes GF Területi Szolgálati hely Felügyeletet ellátó fınökség V

6 3. melléklet Igazgatóság Kiskunhalas Kunszentmiklós-Tass Lajosmizse Lökösháza Martfő Mezıtúr Orosháza Röszke Subotica (JŽ),(Szabadka) Szeged rendezı pu. Szeged személy pu. Szentes Vésztı Szeged GF Szeged GF Szentes GF Békéscsaba GF Szentes GF Békéscsaba GF Békéscsaba GF Szeged GF Szeged GF Szeged GF Szeged GF Szentes GF Vésztı RPC Szombathely Ajka Celldömölk GF Celldömölk Celldömölk GF Hodos Zalaegerszeg GF Pápa Celldömölk GF Szentgotthárd Szombathely GF Szombathely Szombathely GF Várpalota Celldömölk GF Veszprém Celldömölk GF Zalaegerszeg Zalaegerszeg GF Zalaszentiván Zalaegerszeg GF Záhony-Port Csop (UZ),(Csap) Záhony VF Eperjeske-Átrakó Záhony VF Eperjeske-Rendezı Záhony VF Fényeslitke-Déli pu. Záhony VF Fényeslitke-Északi pu. Záhony VF Kisvárda Záhony VF Komoró Záhony VF Záhony-Rendezı Záhony VF Záhony-Személy pu. Záhony VF Záhony-Tengelyátszerelı Záhony VF GySEV Sopron Sopron VF Csorna Sopron VF VI

7 4. melléklet Sorszám Kocsivizsgálói szolgálati helyek legfontosabb szerszámai és anyagai Kocsi- Fékla- Szolg. Megnevezés vizs- katos- helyiségben Megjegyzés gálónál nál 1. Hosszúnyelő 1/2 kg-os kalapács x x 2. Francia- vagy állítható csavarkulcs x x 3. Csavarhúzó x x 4. Mőszaki és négyszög kulcs x Személypályaudvarokon 5. Sasszeghúzó x x es vágó x x 7. Kocsivizsgáló lámpa x x 8. Ragasztó x x 9. Kréta (fehér) x x 10. Villáskulcs készlet 8-36-ig x 11. Kenıolaj (2 kg) x 12. Kenızsír(2 kg) x 13. Ellenırzı feszmérı x 14. Tapintó vagy infrahımérı x hıfutásjelzı alk. esetén és RO-LA terminál, ill. ellenırzı ponton 15. Kenıecset x 16. Kéziemelı 5 vagy 10 t-s x 17. Bontórúd x 18. Különbözı reszelık x 19. Harapófogó 200-as x 20. Kombinált fogó x 21. Csıfogó 1 1/2 " -ig x 22. Szerszámláda x 23. Munkapad satuval x 24. Kültéri hımérı x 25. Keréktávmérı (rúdmikrométer) x 26. q R -lemezkapta x 27. Mágneses nyomkarimamérı x 28. Abroncsvastagság mérı x m-es mérıszalag x m-es mérıszalag x 31. Függıón x 32. Fémfőrész x 33. Fafőrész x 34. Kézi villamos fúró x kg-os kézikalapács x 36. Vágó 500-as x 37. Teleszkópos mérırúd x 38. Kocsivizsgáló táska x x VII

8 A kocsik üzemképességének feltételei és a sérült kocsik kezelése 1. Futómő 1.1. Abroncs Az abroncs a futókör síkjában mérve vékonyabb, mint +R1 Kerékpárcsere az erre berendezett legközelebbi Romlandó áruval rakott kocsinál kirakás után mm SS jelő - 35 mm - 30 mm S jelő - 25 mm a többi kocsinál Az abroncs törött, illetve az abroncson hossz-, vagy keresztirányú repedés található. Ü Kerékpárcsere helyben. Lépésben Mozgatás esetén kísérni Az abroncs laza, ha +R1 Kerékpárcsere az erre berendezett legközelebbi 60 km/h utánfutóként. - kalapácsütésre tompa hangot ad, vagy - a biztosító győrő laza, vagy - az ellenırzı jelek elmozdultak, vagy Súlyos esetben kerékpárcsere helyben. lépésben - a rozsdakiverıdés a kerület több, mint 1/3 részén A vizsgálatot tuskós fékezés esetén a kocsi feloldott fékberendezése mellett kell elvégezni. Mozgatás esetén kísérni Az abroncs oldalt elcsúszott Ü Kerékpárcsere helyben. lépésben Mozgatás esetén kísérni A biztosító győrő sérült - deformálódott, - törött, - hiányzik. +R1 Kerékpárcsere az erre berendezett legközelebbi 40 km/h VIII

9 1.2. Tömbkerék A legkisebb vastagságot jelölı beszúrás:. - nem látszik teljes egészében, - egyáltalán nem látszik. +R1 +R1 Kerékpárcsere az erre berendezett legközelebbi kocsijavító mőhelyben, illetve a telepállomáson. Kerékpárcsere az erre berendezett legközelebbi kocsijavító mőhelyben, illetve a telepállomáson. Max.60 km/h Repedés a futó- és a homlokfelület átmenetében, benyomódás a futófelületen. +R1 Profilszabályozás kirakás után a legközelebbi kocsijavító 60 km/h Kerékpár-eszterga meghajtó körmeinek éles élő benyomódása, éles élő összejelölés. +R1 Javítás kirakás után a legközelebbi kocsijavító 60 km/h Tömbkerék fékhiba miatti túlzott hıigénybevétele +R1 Kerékpárcsere és fékjavítás kirakás után a legközelebbi kocsijavító Jellemzıi: 60 km/h - leégett festék, - szétolvadt féksaru, - felrakódott, sérült futófelület Ro-La kocsik kerékpár átmérıje kisebb mint 355 mm +R1 Kerékpárcsere a kijelölt kocsijavító mőhelyben IX

10 1.3. Az abroncs vagy a tömbkerék megfelelı része A szélesség kisebb mint 133 mm, vagy nagyobb mint 140 mm (kihengerlıdéssel együtt). Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító mőhelyben, illetve a telepállomáson. Gurítóra vinni tilos! A futófelület helyenként benyomódott. +R1 Kerékszabályozás 60 km/h mm-nél hosszabb lapos helyek mm-ig mm-ig mm felett Lapos helyek Ro-La kocsik esetében: +R1 Ü Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító Kerékpárcsere helyben 40 km/h 20 km/h lépésben Mozgatás esetén kísérni - 30 mm-ig - 30 mm felett +R1 Ü Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító mőhelyben Kerékpárcsere helyben 60 km/h lépésben Mozgatás esetén kísérni X

11 mm-nél hosszabb, vagy 1 mm-nél magasabb anyagfelrakódás. +R1 Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító - 100/2 mm-ig - 150/3 mm-ig - 150/3 mm felett Anyagfelrakódás Ro-La kocsik esetében Ü Kerékpárcsere, vagy javítás helyben. 40 km/h 20 km/h lépésben Mozgatás esetén kísérni - 30/1 mm-ig - 30/1 mm felett +R1 Ü Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító mőhelyben Kerékpárcsere, vagy javítás helyben. Lépésben Mozgatás esetén kísérni Lyukak, kipattogzások, pikkelyesedés 60 mm-nél nagyobb hosszon. Ro-La kocsik esetében: +R1 Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 60 km/h - 30 mm-nél nagyobb hosszon. +R1 Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító mőhelyben 60 km/h A kerékabroncs vagy a tömbkerék annak megfelelı koszorúrésze a jármő egyetlen alkatrészéhez se, súrlódhat Nyomkarima Vizsgálat és javítás a legközelebbi kocsijavító 80 km/h A nyomkarima magasabb (Sh) mint 36 mm (kifutott futófelület). Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 60 km/h, váltókon 20 km/h A nyomkarima vékonyabb (Sd) mint - 22 mm, ha a futókör átmérı legalább 840 mm, Kerékpárcsere, vagy kerékszabályozás az erre 60 km/h, - 27,5 mm, ha a futókör átmérı kisebb mint 840 mm. berendezett legközelebbi kocsijavító Váltókon 20 km/h A nyomkarima vezetıfelületének meredekségét két - egymástól 180 o -ra lévı helyen kell végezni; a nyomkarima meredek, ha bármely mérési helyen mérve q R 6,5 mm. Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 40 km/h, Utánfutóként. váltókon lépésben XI

12 Felhengerlıdés vagy felgyőrıdés a vezetıfelületen a nyomkarima legfelsı pontja alatti 2 mm és a futókör feletti 10 mm között. Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 40 km/h, Utánfutóként váltókon lépésben 1.5. Kerékváz Kerékagy vagy a keréktárcsa repedt. Js Kerékpárcsere helyben. lépésben kísérıvel Kerékküllı vagy a kerékkoszorú repedt. Js Kerékpárcsere helyben. lépésben kísérıvel 1.6. Kerékpártengely A tengelyen - repedés, - éles élő bemetszés, - 1 mm-nél mélyebb beköszörülés, +R1 Kerékpárcsere az erre berendezett legközelebbi kocsijavító 60 km/h utánfutóként Gurítani, szalasztani tilos! - hegesztéssel javított sérülés, - kerékelcsúszásra utaló nyom található. Ü Kerékpár csere helyben A tengelyhez súrlódó alkatrész. Javítás a legközelebbi kocsijavító mőhelyben, addig felkötni vagy leszerelni a súrlódó alkatrészt Kerékpár Feloldott, tuskós fékberendezés mellett vizsgálva lépésben Mozgatás esetén kísérni A kerekek belsı homlokfelületei közötti "E" távolság, vágányszinten, Ü Kerékpárcsere helyben lépésben Mozgatás XII

13 egymástól ra három helyen mérve (lehetıleg kocsimozgatással) esetén kísérni mm vagy nagyobb kerékátmérınél az E min = 1357 mm, E max = 1363 mm mm vagy kisebb kerékátmérınél az E min = 1359 mm, E max = 1363 mm értéket túllépi, vagy - E max-e min > 2 mm, (csúszócsapágynál 4 mm) (Oka lehet: - siklás - kerék elcsúszása a tengelyen - tömbkerekeknél az "l" átmeneti zónában) A nyomszélesség - nagyobb, mint 1426 mm - kisebb, mint Ü Kerékpár csere helyben lépésben Mozgatás esetén kísérni mm, azoknál a kéttengelyes kocsiknál, amelyek tengelytávolsága 8 m vagy több, tengelyterhelése 22,5 t mm, a 840 mm-nél kisebb kerékátmérı esetén, XIII

14 mm, a többi kocsitípusnál Csapágyazás A csapágyazás tömörtelen - a kenıanyag kifolyik, - a víz vagy a por bejut. ( A központosító furat védıfedele hiányozhat.) A sérült vagy hiányzó alkatrész pótlása helyben, ha nem javítható kerékpárcsere a legközelebbi 60 km/h A vezetıbordák nem biztosítják a kerékpár vezetését. Ü Kerékpárcsere helyben. lépésben Mozgatás esetén kísérni A csapágy hınfutott. (A csapágy hımérséklete olyan magas, hogy kézfejjel nem érinthetı meg. Ü Kerékpárcsere helyben. lépésben Mozgatás esetén kísérni XIV

15 Ro-La típusú kocsik csapágyhımérséklete több, mint 100 C Ü Kerékpárcsere helyben. lépésben Mozgatás esetén kísérni 2. Rugózás 2.1. Lemezes hordrugó A rugólapok a bilincsben több mint 10 mm-rel elcsúsztak. (Kifényesedés a rugóbilincs körül.) Rugócsere a legközelebbi kocsijavító mőhelyben 60 km/h, váltókon 20 km/h A rugófılap törött, vagy láthatóan repedt. Ü Rugócsere helyben. lépésben Mozgatás esetén kísérni A közbensı lap törött, a letört rész hiányzik. Js Rakott kocsi eset;ben rugócsere helyben. lépésben Mozgatás esetén kísérni Üres kocsinál rugócsere a legközelebbi kocsijavító 60 km/h XV

16 A közbensı lap törött, de a letört rész nem hiányzik. A törés helye a rugó közepétıl - kisebb, mint a laphossz 1/4-e, Rugócsere a legközelebbi kocsijavító 60 km/h - nagyobb, mint a laphossz 1/4-e. Rugócsere kirakás után Túl kicsi rugójáték: A rugóbilincs és a kocsiszekrény megfelelı része, az alváz, illetve a forgóvázkeret között kisebb, mint 15 mm a kettıs vagy a hosszúláncszemes felfüggesztés esetén. +RSz Rakományigazítás vagy részbeni kirakás a legközelebbi alkalmas helyen 40 km/h XVI

17 - friss felütési nyomok a rugóbilincs, vagy a rugófelfüggesztés más részein és az alváz, illetve forgóvázkeret között, Friss felütési nyomok a hordrugó-láncszem és az alváz, illetve a forgóvázkeret között. Kirakás után felfüggesztı elem csere a legközelebbi kocsijavító 60 km/h A kerékpárok friss súrlódásának nyoma az alvázon vagy a kocsi padlóján. Kirakás után javítás a legközelebbi kocsijavító mőhelyben lépésben Mozgatás esetén kísérni A rugóbilincs laza, törött vagy repedt. Az ék hiányzik vagy hatástalan. (A rugólapok fellazultak.) Ü Rugócsere helyben. lépésben Mozgatás esetén kísérni A rugóbilincs csapja az ülésbıl kiugrott ( a csapágy kifordult). Ü Javítás helyben. lépésben Mozgatás esetén kísérni XVII

18 2.2. Parabola rugó A fı- vagy másik lap törött, vagy láthatóan repedt Ü Hordrugó csere lépésben Mozgatás esetén kísérni Egy lap hosszirányban elcsúszott mm-rel, vagy többel - 10 mm-nél kisebb mértékben (kifényesedés a bilincs körül) Js Hordrugó csere Hordrugó csere kirakás után 40 km/h váltókon 20 km/h XVIII

19 A rugóbilincs sérült vagy laza - törött vagy repedt, - az alsó ék füle repedt, - a felsı ék hegesztési varrata repedt vagy törött Js Hordrugó csere 40 km/h váltókon 20 km/h Parabola rugónál bármely lap törött vagy repedt Ü Rugócsere helyben lépésben Mozgatás esetén kísérni XIX

20 2.3. Felfüggesztés A felfüggesztés valamely eleme (heveder, láncszem, csapszeg stb.) kiugrott, hiányzik vagy törött. Ü Javítás helyben. lépésben Mozgatás esetén kísérni 2.4. Csavarrugó A fırugó (külsı) törött vagy repedt. A mellékrugó törött, vagy kiugrott (a rugórendszer mőködését zavarja). Javítás a legközelebbi kocsijavító üres 60 km/h, rakott 40 km/h 2.5. Y-25 és hasonló típusú forgóváz rugózása A csillapító heveder hiányzik vagy törött - egy heveder Kirakás után javítás. - több heveder. Javítás a legközelebbi kocsijavító 40 km/h A rugókalap érinti a forgóváz keretet XX

21 - egy rugókalap Kirakás után javítás. - több rugókalap Js Javítás helyben 40 km/h A T-biztosító hiányzik Kirakás után pótlás 3. Fék 3.1. Mechanikus részek A fékrudazat valamely része lóg vagy törött. +R1 Ideiglenes rögzítés után javítás mőhelyben A fék-biztonsági kengyel hatástalan (törött, hiányzik, rögzítetlen). Js Javítás helyben Féksaru sérült +R1 Kiiktatás után javítás kocsijavító mőhelyben 3.2. Féktuskó A féktuskó hiányzik, törött vagy annyira átrepedt, hogy csak az acélbetét tartja össze. A legkisebb vastagsága a féksaru tartományában kevesebb 10 mm-nél A féktuskó oldalra kopott. (A féktuskó eléri a kerékkoszorú külsı homlokfelületét.) +R1 +R1 +R1 Pótlás, csere helyben, ha nem lehetséges a legközelebbi alkalmas helyen. Csere az legközelebbi alkalmas helyen. Kirakás után javítás és tuskócsere, személykocsinál csere helyben Mőanyag féktuskóbetét hiányzik, a súrlódó felülettıl a lemezszegélyig +R1 Javítás a legközelebbi kocsijavító mőhelyben XXI

22 repedt, 1/4 hossznál nagyobb hosszon a súrlódó anyag láthatóan vagy a honállomáson. kitöredezett, vagy a súrlódó felületen fémzárvány észlelhetı Tárcsafék A féktárcsa laza. +R1 Javítás a telepállomáson A féktárcsa törött vagy repedt +R1 Javítás a telepállomáson A jelzıkészülék nem mutatja egyértelmően a fék állását - egy oldalon - mindkét oldalon Ro-La kocsik fékbetétje: +R1 Javítás a telepállomáson Javítás a telepállomáson - hiányzik, törött - vastagsága kisebb 3 mm-nél - a ragasztás a felület 2/3 részénél elvált. +R1 Javítás a forduló állomáson Ro-La kocsi fékbetét tartója sérült, beégett +R1 Javítás a forduló állomáson 3.4. Mágneses sínfék A mágneses sínfék üzemképtelen +R1 Javítás a telepállomáson Vonatnem A mágnestest a sínen marad +R1?ágnesezı áramkör biztosítékjainak kiemelése váltó R állásba kell állítani 3.5. Pneumatikus részek A fılégvezeték használhatatlan. +R2 Javítás a legközelebbi kocsijavító Utánfutóként A légfék-tömlı sérült. +R2 Csere helyben vagy a legközelebbi erre alkalmas helyen Utánfutóként A légfék-tömlı tartó használhatatlan. Javítás Vészfék húzókar ólmozatlan V Érkezés után pótolni. Ólmozás elıtt vészfékpróba! XXII

23 3.6. Szikrafogó lemez -Vészfék áthidaló nem mőködik +R1 Javítás a telepállomáson EWP-ben megjelölt járatokban nem közlekedhet. -Elektronikus csúszásvédelem nem mőködik +R1 Javítás a telepállomáson A lemez hiányzik. +R1 Kirakás után javítás A lemez lóg vagy helytelenül van felszerelve Kézifék +R1 A lógó lemez rögzítése vagy eltávolítása, kirakás után javítás Használhatatlan. +R1 Kirakás után javítás. 4. Alváz és forgóváz-keret 4.1. Alváz Deformálódott alváz. (Az ütközımagasság a tőrésen kívül van vagy az alvázon látható görbeségek vannak.) Js Átrakás után a futóképesség vizsgálata. Javítás jármőjavító üzemben, ha nem lehetséges akkor selejtezés. 40 km/h Utánfutóként A hossztartókon, a vonókészülék által igénybevett mellgerendákon, vagy kereszttartókon - törés található, Js Átrakás után kocsijavító mőhelybe. 40 km/h Utánfutóként - keresztirányú repedés van, amely az övlemez felén túlnyúlik mm-es hosszirányú repedés a rugótám közelében, mm-es repedés van egyéb helyen, - hegesztési varrat repedt. Kisebb repedésekkel a kirakó állomásig, kirakás után a legközelebbi mőhelybe. 40 km/h Utánfutóként 4.2. Ágyvezeték Törött, repedt, rendellenes helyzetben van. +R1 Javítás a legközelebbi kocsijavító 40 km/h, váltókon 20 km/h Gurítani, szalasztani tilos! XXIII

24 A felerısítése sérült laza +R1 Javítás a legközelebbi kocsijavító 40 km/h Gurítani, szalasztani tilos! - néhány (max. 3 db) szegecs vagy csavar laza, az ágyvezeték még merev. +R1 Kirakás után javítás a legközelebbi kocsijavító Repedt - a repedés hosszabb, mint +R1 Javítás a legközelebbi kocsijavító mőhelyben 40 km/h Gurítani, a vízszintes keresztmetszet 1/4-e, szalasztani tilos! - a repedés rövidebb, mint a vízszintes keresztmetszet 1/4-e, +R1 Kirakás után javítás legközelebbi kocsijavító - a repedés a felerısítés közelében +R1 Javítás a legközelebbi kocsijavító 40 km/h vagy irányában van függetlenül annak hosszától. 60 km/h 60 km/h XXIV

25 4.3. Ágyvezeték kötvas Hiányzik, törött vagy laza. Js Javítás, csere helyben. Gurítani, szalasztani tilos! 4.4. Ágyvezetékcsuszóbetét Hiányzik forgóvázas kocsinál - kerékpáronként max 1 db, Kirakás után legközelebbi kocsijavító javítás 60 km/h - kerékpáronként több, Javítás a legközelebbi kocsijavító 40 km/h 4.5. Rugótám Laza, repedt, törött vagy deformálódott. (Távolságok a rugótámok és a hossztartó között eltérıek, illetve a rögzítı elemek fele vagy annál több hiányzik vagy törött.) +R1 Javítás a legközelebbi kocsijavító 40 km/h Gurítani, szalasztani tilos! 4.6. Alváz és a forgóváz közötti XXV

26 kapcsolat Sérült, az összekötı és a rögzítı elemek töröttek, hiányoznak vagy hatástalanok. (A forgóváz elcsúszott.) Ü Javítás helyben. lépésben Mozgatás esetén kísérni 4.7. Forgóvázkeret Törött, repedt vagy deformálódott. Javítás jármőjavító üzemben vagy forgóvázcsere. 60 km/h 4.8. Csúszótám Törött, - de hiányzó rész nincs, Javítás kirakás után. - és egy része hiányzik, Javítás a legközelebbi kocsijavító 60 km/h - a csúszótám rugó. Javítás a legközelebbi kocsijavító 60 km/h A rugózatlan csúszótámok kétoldali hézagainak összege egy forgóvázon belül 6 mm-nél kevesebb és 20 mm-nél több. Javítás a legközelebbi kocsijavító 40 km/h válltókon 20 km/h 4.9. Csillapító felületek XXVI

27 Kenıanyaggal szennyezettek. A súrlódó felületek zsírtalaítása, szükség esetén szétszedéssel. 60 km/h 5. Ütközı- és vonókészülékek 5.1. Ütközımagasság Az ütközımagasság Js+RSz A tőrésen kívüli ütközımagasság okának megállapítása. Szükség szerint rakományigazítás, vagy a rugózás és a felfüggesztés javítása. - legnagyobb terhelésnél kisebb, mint 940 mm - üres kocsinál nagyobb, mint 1065 mm mm mm A szomszédos kocsik ütközıi közötti magasságkülönbség több, mint 80 mm. Átsorozás. XXVII

28 5.2. Ütközıtányér Törött vagy hiányzik, szögletes tányér elfordult elfordult. Ütközıcsere a legközelebbi kocsijavító utánfutóként Hiányos rögzítés az ütközı-csıszárhoz (a szegecsek több, mint 1/3-a laza vagy hiányzik). Ütközıcsere a legközelebbi kocsijavító utánfutóként 5.3. Ütközıcsıszár Hiányzik vagy törött. Ütközıcsere a legközelebbi kocsijavító Körirányú repedés a kerület utánfutóként, gurítani, szalasztani tilos! - több, mint 1/4-én, Ütközıcsere a legközelebbi kocsijavító mőhelyben utánfutóként - kevesebb, mint 1/4-én. Ütközıcsere kirakás után. utánfutóként Az ék törött vagy hiányzik. Ütközıcsere kirakás után. utánfutóként 5.4. Ütközı-hüvely Ütközı hiányzik vagy az ütközıhüvely törött. Ütközıcsere a legközelebbi kocsijavító utánfutóként Körirányú repedés a kerület - több, mint 1/4-én, - kevesebb, mint 1/4-én. Ütközıcsere a legközelebbi kocsijavító mőhelyben, utánfutóként utánfutóként XXVIII

29 Ütközıcsere kirakás után Hosszirányú repedés, amely a csıszár vezetését nem szavatolja. Ütközıcsere a legközelebbi kocsijavító utánfutóként Felerısítése nem biztosított. Csavar hiányzik, laza. (Hézag van az alaplemez és a mellgerenda között.) 5.5. Ütközı-rugó Csavarok pótlása vagy utánhúzása helyben, illetve a legközelebbi kocsijavító Az ütközı kézzel benyomható Ütközıcsere a legközelebbi kocsijavító - egy esetén több, mint 15 mm-t - mindkettı egy kocsivégen Gurítani, sza lasztani tilos! 5.6. Csavarkapocs Valamely része hiányzik, sérült vagy használhatatlan. Csere vagy pótlás helyben. Ha nem lehetséges, akkor kapcsolás a másik kocsi csavarkapcsával és csere ill. pótlás kirakás után A felakasztó horog hiányzik, vagy használhatatlan, a csavarkapocs lóg. A kengyel ideiglenes rögzítése az orsóhoz a csavarkapocs teljes összehúzása után. Csere, javítás a legközelebbi kocsijavító 5.7. Vonóhorog XXIX

30 5.7.1 Használhatatlan, vagy rossz állapotú 5.8. Vonókészülék egyéb részei - törött vagy repedt, - a csapszegfurat törött vagy deformálódott, - elfordult A vonókészülék egyéb része sérült: Javítás a legközelebbi kocsijavító Ideiglenes kapcsolás a másik kocsi csavarkapcsával vagy utánfutóként. - kapcsolás esetén olyan hosszú, hogy az ütközık nem érnek össze, - a vonórúd törött, repedt, görbe, - a vonókagyló, csavar vagy ék törött, repedt, hiányzik, - a vonórugó hatástalan. Javítás a legközelebbi kocsijavító 60 km/h utánfutóként Alulról behelyezett csapszeg. Kirakás után javítandó Hosszirányú lökéscsillapító Az alvázhoz viszonyítva a rakfelület nincs középhelyzetben. (Eltérı távolság a mellgerendák és a rakfelü-let végei között.) Kirakás után javítás a legközelebbi kocsijavító Gurítani, sza lasztani tilos! 6. Kocsiszekrény 6.1. Általános részek Szekrényváz Olyan sérült, hogy a rakszelvényt túllépi Js Javítás jármőjavító üzemben Rendkívüli küldemény A falak tömörsége nem biztosított, a burkolat lyukas, törött, az áru elvesztését idézheti elı Javítás a legközelebbi kocsijavító mőhelyben, illetve telepállomáson A padlózat - padló törött, hiányzik, hasadt, laza, szétcsúszott. - elszóródási veszély esetén - a padlóburkolat, felszakadt, (botlásveszély). (+Y) Javítás a legközelebbi kocsijavító mőhelyben, illetve a telepállomáson. Szükség esetén átrakás. XXX

31 6.1.4 Ajtók, eltolható oldalfalak Nem zárhatók be, illetve nem biztosíthatók. Js, (+S) Javítás helyben, ha nem lehetséges akkor ideiglenes biztosítás (pl. kikötés), javítás a legközelebbi kocsijavító mőhelyben, illetve telepállomáson 60 km/h Hiányzik, vagy a vezetékébıl kiugrott ( a kerethez képest szabálytalan elhelyezkedés). Js Javítás helyben, vagy rögzítés után a legközelebbi kocsijavító 60 km/h Gurítani, szalasztani tilos! Ajtóvezetı vagy zárszerkezetek Rossz állapotban vannak, ajtókeretek, sarokpántok, reteszek, zárhorgok, fogantyúk stb. hiányoznak, töröttek, lazák, deformálódottak és a biztonságot veszélyeztetik, vagy az áru elvesztését idézhetik elı. Js Javítás helyben, ha nem lehetséges javítás a legközelebbi kocsijavító 60 km/h Lépcsık, fogantyúk Nem használhatók, vagy a biztonságot veszélyeztetik. Hágcsóknál: "a" méret nagyobb, mint 80 mm, kapaszkodóknál: "b" méret kisebb, mint 60mm Javítás a legközelebbi kocsijavító Felirati táblák Elégtelen rögzítés, vagy a tartószerkezet hiányos, törött. Ideiglenes rögzítés, javítás kirakás után, illetve a telepállomáson Az ablak - törött, nem zárható, tömörtelen., Y Javítás helyben vagy a telepállomáson Fedett kocsik Szellızı csappantyúk, tolórudak, vezetısínek Lazák vagy görbék, a rakszelvény túllépés kockázatával. Javítás a legközelebbi kocsijavító XXXI

32 6.2.2 Tetı- és esıvédılemez laza és a biztonságot veszélyezteti, vagy tömörtelen. Js Javítás szükség szerint helyben Ideiglenes rögzítés után javítás a legközelebbi kocsijavító Nyitható tetı nem zár teljesen, vagy nem biztosítható. Js ill. Javítás a legközelebbi kocsijavító 60 km/h 6.3. Nyitott kocsik 60 km/h A homlokfal sérült és - a rakomány elveszhet, - a rakszelvényt túllépi, sérülést okozhat. Js Javítás szükség szerint helyben Javítás a legközelebbi kocsijavító 60 km/h Rendkívüli küldemény A homlokfal mőködtetı-, illetve zárószerkezete csapok, zártengely stb. hiányzik, törött, repedt, használhatatlan, a biztonságot veszélyezteti. Js ill. Javítás helyben vagy ideiglenes biztosítás után javítás a legközelebbi kocsijavító Szükség szerint átrakás A felsı keret törött, vagy görbe és a rakszelvényen túlér. Js ill. Javítás helyben ill.a legközelebbi kocsijavító mő helyben. Rendkívüli küldemény Pırekocsi Lehajtható oldalfalak A rakszelvényen túlérnek, illetve a rakományt nem biztosítják, mert - lehajtották, de nem rögzítették, - deformálódottak, - lyukasak, vagy görbék. Az oldalfalakat fel kell állítani, vagy lehajtott állapotban rögzíteni (Rakodási Szabályzatban engedélyezett sorozatoknál) szükség esetén leszerelni Rendkívüli küldemény Csukópántok, csapszegek, zárszerkezetek Hiányoznak, használhatatlanok, töröttek és a biztonságot veszélyeztetik, vagy az áru elveszését okozhatják. Js ill. Javítás helyben, vagy a legközelebbi kocsijavító Rakoncák - használhatatlanok, - hiányoznak, pedig a rakomány biztosításához szükségesek, - rakszelvényen túlérnek, - rakonca, vagy tartója repedt, törött. Js ill. Javítás, pótlás helyben, vagy a legközelebbi kocsijavító Görbe rakonca lehajtása tilos! 6.5. Tartálykocsik XXXII

33 6.5.1 Tartálynyeregrögzítı vagy heveder repedt, törött. Javítás jármőjavító üzemben 60 km/h A tartály, vagy szerelvényei tömörtelenek, lyukasak, a rakomány csöpög. Js A tömörséget- szükség esetén a VVESz (VVEK) bevonásával helyreállítani A dómfedél nyitva, vagy szerelvényei hiányoznak töröttek, vagy görbék. Js ill. A dómfedelet be kell zárni! Javítás helyben, vagy a legközelebbi kocsijavító Földelıvezeték Egy-, vagy több hatástalan (hiányzik, elvágott, vagy laza). Js ill. Pótlás, javítás helyben, vagy a legközelebbi alaklmas helyen Zársapka vagy vakkarima A zársapka hiányzik. A vakkarima, vagy a rögzítı csavarja hiányzik. Js ill. Pótlás, javítás helyben, vagy a legközelebbi alaklmas helyen Különleges felszereléső kocsik Eltolható ponyvatetı A zárás nem szabályszerő és nincs reteszelve. Js ill. Bezárás helyben, ha szükséges, javítás a legközelebbi kocsijavító 60 km/h Eltolható teleszkópszekrényő kocsi Eltolható oldalfalú kocsik A teleszkópszekrény nincs reteszelve. A teleszkópszekrény a vezetéksínrıl kiugrott. Az eltolható oldalfal nincs reteszelve. Eltolható oldalfal vezetısínrıl kiugrott. Js Js Bezárás helyben. Javítás a legközelebbi kocsijavító Bezárás helyben. Rögzítés után javítás a legközelebbi kocsijavító 60 km/h 60 km/h 7. Főtés 7.1 Gızfőtési kapcsolat 7.2 Gızfőtési berendezés Sérült vagy hiányzik. Js ill. V Szükség szerint csere, illetve pótlás helyben. Nem mőködik., V, Y A hibás szakaszokat, illetve kocsit le kell zárni és Y-bárcával meg kell jelölni. Javítás a telepállomáson XXXIII

34 7.3 Villamos fıvezeték csatlakozókábel Sérült, vagy kiszakadt. Js, R3 Javítás a telepállomáson, vagy bárcázás a kocsi telepállomására. Személyvonat utolsó kocsijaként. 7.4 Villamos főtés-hőtés Nem mőködik., V, Y A hibás szakaszokat, illetve kocsit le kell zárni és Y- bárcával meg kell jelölni. Javítás a telepállomáson. 8. Világítás Nem mőködik., V, Y A sötét szakaszokat, illetve kocsit Y-bárcával meg kell jelölni. Hibaelhárítás a célállomáson, javítás a telepállomáson 9. Homlokátjáró A hidlás-lemez leszakadt, vagy sérült. Js ill., V, S Javítás helyben. Ha nem lehetséges, akkor a homlokajtókat le kell zárni. Átsorozás elsı vagy utolsó kocsinak. 9.1 A felhajtott hídlás-lemez a homlokajtót nem rögzíti és az ajtó nem zárható. Js ill., V, S Javítás helyben vagy a telepállomáson. Utolsó kocsi ként nem sorozhatók be Gumihurka leszakadt, vagy hiányzik, V, S Homlokajtókat le kell zárni, javítás a telepállomáson. Átsorozás elsı vagy utolsó kocsinak. 10. Belsı berendezés 10.1 Ülések Ülések, válaszfalak rongáltak., V, Y A használhatatlan szakaszokat Y-bárcával meg kell jelölni. Javítás a telepállomáson Tisztaság Belsı berendezés szennyezett a kocsi tisztasága elfogadhatatlan., Y, V A használhatatlan szakaszokat, kocsikat Y-bárcá- val meg kell jelölni. Tisztítás a telepállomáson Víztartály Víztartály sérült, a víztöltés lehetetlen., V, Y illetve Js A használhatatlan mellékhelyiségeket Y-bárcával kell megjelölni. 11. Hangosítás Nem mőködik, V Javítás a telepállomáson 12. Önmőködı Nem mőködik Js,, V, S Az ajtót le kell zárni, javítás helyben vagy a XXXIV

35 ajtózáró berendezés telepállomáson. 13. Zárt WC Tartály telített. Öblítı-szerkezet nem mőködik, V, Y Az ajtót le kell zárni. Tartályürítés a telepállomáson vagy a fordulóállomáson Javítás a telepállomáson 14. Kocsifeliratok, jelek 15. Idıszakos vizsgálati határidı Hiányzó, vagy hibás felirat, jel. Helyszínen vagy kirakás után a legközelebbi kocsijavító Az idıszakos vizsgálat határideje lejárt. (lsd. 17. számú melléklet.) Javítás jármőjavítóban, vagy a telepállomáson Fenntartva XXXV

36 Konténerek üzemképességének feltételei Sorszám Megnevezés 3. Bárcázás Javítás helye, módja Továbbítás (1) Egyéb Alváz A hossz- és kereszttartókon nem lehet - 25 mm-nél mélyebb behorpadás - a tartó 1/3 hosszát meghaladó alakváltozás - repedés, törés Javjtás jármőjavítóban, vagy az erre berendezett kocsijavító 21. Szekrény A sarokoszlopokon nem lehet - 20 mm-nél nagyobb behorpadás - repedés, törés Javjtás jármőjavítóban, vagy az erre berendezett kocsijavító A konténer falán nem lehet 60 mm-nél nagyobb horpadás vagy kidudorodás A sarokelem - hiányzik - törött - hegesztési varrat repedt Js ill. Javjtás jármőjavítóban, vagy az erre berendezett kocsijavító 60 km/h Elmozdulás elleni biztosítás A szekrény korrodált. A konténer biztonságos kezelését befolyásolja. Javjtás jármőjavítóban, vagy az erre berendezett kocsijavító 22. Ajtó és zárszerkezet Ajtó és/vagy zárszerkezet deformálódott, az ajtó rendeltetésszerő használatát akadályozza. Js ill. 60 km/h Ajtókat zárt állapotban rögzíteni kell A konténer tömörtelen, tömítés szakadt vagy hiányzik. 23. Padlózat A padlózat repedt, törött vagy hiányos. Javjtás jármőjavítóban, vagy az erre berendezett kocsijavító XXXVI

37 6. melléklet Keskeny nyomtávolságú kocsik üzemképességének feltételei 1. Futómő 1.1. Abroncs Az abroncs a futókör síkjában mérve vékonyabb, mint - 29 mm +R1 Kerékpárcsere az erre berendezett legközelebbi 20 km/h 1.2. Az abroncs vagy a tömbkerék megfelelı része A szélesség kisebb mint 110 mm, vagy nagyobb mint 120 mm Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító Laposodás mélysége több mint 1 mm. +R1 Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 20 km/hl Lyukak, kipattogzások, kitöredezés 20 mm-nél hosszabb (1 mm-nél mélyebb) szakaszon. +R1 Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 20 km/h 1.3. Nyomkarima A nyomkarima magasabb mint 27 mm. Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító A nyomkarima vékonyabb mint 19 mm. Kerékpárcsere, vagy kerékszabályozás az erre berendezett legközelebbi kocsijavító 40 km/h, váltókon 20 km/h 40 km/h, váltókon 20 km/h 1.4. Kerékpár A kerekek belsı homlokfelületei közötti E távolság, egymástól 120 fokra 3 helyen mérve (lehetıleg kocsimozgatással) Emin = 698 mm, Ü Kerékpárcsere helyben lépésben Mozgatás XXXVII

38 6. melléklet Emax = 702 mm értéket tóllépi, vagy Emax - Emin > 2 mm esetén kísérni. 2. Hordrugó 2.1. Egy lap hosszirányban elcsúszott - merevtengelyő kocsiknál több, mint 10 mm-rel - forgóvázaknál több, mint 6 mm-rel 3. Ütközı- és vonókészülékek 3.1. A központi ütközı középpontjának magassága (a kocsi álló helyzetében) a sínkorona felsı éle felett Js Hordrugó csere 20 km/h, váltókon 10 km/h kísérıvel - több, mint 620 mm mm Js+RSz A tőrésen kívüli ütközımagasság okának megállapítása. Szükség szerint rakományigazítás, vagy a rugózás és a felfüggesztés javítása A szomszédos kocsik ütközıi közötti magasságkülönbség több, mint 50 mm. Átsorozás Az oldalkapcsolat részei sérültek vagy hiányoznak. Központi ütközı csere legközelebbi kocsijavító 40 km/h utánfutóként 3.4. Középütközı - rúd és/vagy persely repedt vagy törött - rúdvezeték laza, törött Központi ütközı csere legközelebbi kocsijavító 40 km/h utánfutóként 3.5. Központi ütközıkészülék rugója törött Központi ütközı csere legközelebbi kocsijavító Gurítani szalasztani tilos! 4. Alváz és kocsiszekrény 4.1. Hossztartó vízszintes vagy függıleges síkban 50 mm-nél nagyobb mértékben görbe Js Átrakás után futóképesség vizsgálata. Javítás jármőjavító üzemben. 20 km/h 4.2. Lépcsık és hágcsók a teljesen benyomott ütközık síkjától kevesebb, mint 150 mm távolságra van Js ill. Javítás a legközelebbi kocsijavító XXXVIII

39 6. melléklet XXXIX

40 7. melléklet Tengelyátszerelt kocsik üzemképességének feltételei sor- száma Megnevezése Teherkocsinál Személykocsinál Bárcázás Javítás helye, módja Továbbítás (1) Egyéb 1. Csapágyazás 1.2 A csapágy rögzítése (anya) fellazult, ha: - az ágytok fedél kalapácsütésre tompa hangot ad. 2. Alváz Ü Kerékpárcsere helyben. lépésben kísérıvel 2.1 Csúszótám A csúszótám hézagok: - szemben lévı hézagok összege 8 mm-nél kevesebb és 20 mm-nél több, Javítás a legközelebbi kocsijavító mőhelyben 60 km/h - átlós hézagok összege 7 mm-nél kevesebb és 23 mm-nél több. Timföldszállító kocsik esetében a csúszótám hézagok: - szemben lévı hézagok összege 15 mm-nél kevesebb és 20 mm-nél több, Javítás a legközelebbi kocsijavító mőhelyben 60 km/h - átlós hézagok összege 15 mm-nél kevesebb és 25 mm-nél több. 3. Fék 3.1 Rudazatállító A löket: - mőanyag féktuskó esetén kevesebb, mint 60 mm és több mint 100 mm - öntöttvas féktuskó esetén kevesebb, mint 75 mm és több mint 125 mm Megjegyzés: Egy kocsin belül csak azonos anyagminıségő féktuskó használható. +R1 Javítás a legközelebbi kocsijavító mőhelyben 3.2 Raksúlyváltó A raksúlygerenda és a vezérlıszelep közötti hézag nagyobb mint 5 mm +R1 Javítás a legközelebbi kocsijavító mőhelyben XL

41 7. melléklet sor- száma Megnevezése Teherkocsinál Személykocsinál Bárcázás Javítás helye, módja Továbbítás (1) Egyéb 4. Központi önmőködı kapcsoló készülék A kapcsoló készülék: - tömbjének bármely részén repedés vagy törés van, - retesz biztosítója hibás, - a reteszemelı tengely rögzítetlen vagy hiányzik, - hossztengelyének magassága a sínkoronától mérve - rakott kocsi esetében kevesebb mint 950 mm - üres kocsi esetében több mint 1080 mm A szomszédos kocsik közötti magasságkülönbség több mint 100 mm. Ü Javítás helyben. Javítás helyben. Átsorozás. XLI

42 7. melléklet sor- száma Megnevezése Teherkocsinál Személykocsinál Bárcázás Javítás helye, módja Továbbítás (1) Egyéb 5. Kocsiszekrén y A kocsiszekrény 75 mm-nél nagyobb mértékben kidılt Ü Szelvényvizsgálat helyben. XLII

43 Kerékpárok méretellenırzése 8. melléklet A nyomkarima alakjának (meredekségének) ellenırzése A belföldi és nemzetközi forgalomban közlekedı kocsiknál a futófelület kopottságának vizsgálatakor a nyomkarima meredekségét is ellenırizni kell. A karima külsı vezetı felületének kaptával mért meredeksége (q R mérete) nagyobb kell legyen 6,5 mm-nél. A nyomkarima meredekség mérése mellett tekintetbe kell venni a nyomkarimára vonatkozó egyéb elıírásokat - nyomkarima vastagság, nyomkarima magasság - is. 1. ábra A q R méret mérési helyét az 1. ábra szemlélteti. A vastag vonallal jelölt vezetı felületen nem lehet felgyőrıdés, vagy éles él. Ettıl eltérı helyen fekvı felgyőrıdés vagy él miatt a kocsit kisorozni, illetve visszautasítani nem szabad, azonban keresni kell az élképzıdés okát, ellenırizni kell a kerékátmérık különbségét. A kerékabroncs profil üzembiztonságának megítélésére a q R méret ellenırzése jelenleg kétféle mérıeszköz, illetve kapta áll rendelkezésre. Az egyszerőbb ellenırzı kaptát a 2. ábra szemlélteti. Ez közelítı pontosságú, gyors ellenırzést tesz lehetıvé. 2. ábra A kapta használatát a 3. sz. ábra mutatja. A kaptát a kerékabroncs belsı homloksíkjára merılegesen és sugár irányban a kerék nyomkarimájára, illetve futófelületére fektetjük úgy, hogy az 1 mm sugarú csúcs a futókör közelébe kerüljön. A kaptát ezután a nyomkarimának ütköztetjük. A q R méret megfelelı, ha a kapta felsı csúcsa nem érinti a nyomkarimát. Meredek a nyomkarima, ha a kapta felsı csúcsa akár magában, akár az alsó csúccsal egyidejőleg érinti a nyomkarima felületét. XLIII

44 8. melléklet 3. ábra Pontosabb mérést tesz lehetıvé a 4. ábrán látható mérımőszer. Ezzel a mérıeszközzel megmérhetı a nyomkarima vastagsága (Sd) és a nyomkarima magassága (Sh) is. a nyomkarima vastagságának, illetve magasságának értéke egy-egy mm beosztású mérılécen olvasható le, melyek leolvasási tartománya 20-tól 40 mm-ig terjedhet. A q R méret értéke egy, a vastagságmérı tolókán található skálán olvasható le, melynek leolvasási tartománya 0 és 10 mm között van. A skálaosztás minden esetben 1 mm. Az utóbbi skálán található még két további rovátka, melyek a nyomkarima meredekségének üzemi határértékére, a q R -6,5 mm-re hívják fel a figyelmet. 4. ábra A mérés megkezdése elıtt jobb szélsı állásba kell tolni a vastagságmérı tolókát és a keresztvezetéket, az Sh - magasságmérı lécet pedig a felsı végállásba. Ezután a mérıeszközt a mágneses tapadópofával a kerékabroncs belsı homlokfelületére kell erısíteni úgy, hogy egyidejőleg a támaszkodó kar hengeres felfekvı felülete a kerékabroncs futófelületét érintse. A támaszkodó kar széles felfekvı felülete önmőködıen központosítja a mérıeszközt a kerékpár tengelyéhez. Méréskor elıször az Sh - magasságmérı lécet lesüllyesztjük a nyomkarima legfelsı pontjáig, ugyanakkor a keresztvezetéket oldalt mozgatjuk mindaddig, amíg az Sh - magasságmérı léc orra a nyomkarimát eléri. (Kifogástalan mérési eredmény elérése céljából az Sh - magasságmérı lécen található egy kivágás, amely szükség esetén áthidalja a nyomkarima tetején keletkezett felgyőrıdést, illetve éles élt.) Ezután a keresztvezeték és az Sh - magasságmérı léc rögzítıanyáját, illetve csavarját meghúzzuk. A vastagságmérı tolókát ugyancsak a nyomkarimának ütköztetjük és a csavarral rögzítjük. A mérıeszközt levesszük a kerékpárról és az értékek leolvashatók. XLIV

45 8. melléklet 5. ábra Egyszerőbb leolvasásra nyújt lehetıséget a mm-beosztás nélküli rovátka. Amennyiben a q R mutató 0-jelő rovátkája a vastagságmérı tolóka 6.5 jelő rovátkájától balra helyezkedik el, akkor a q R méret még megfelelı, ha jobbra - a vörös ponttal jelölt tartományban - helyezkedik el, akkor a q R méret a megengedett alsó határt túllépte. (5. ábra) A nyomkarimák meredekségének általános ellenırzésére az egyszerő lemezkaptát kell használni. A pontosabb mérést lehetıvé tevı mérıeszköz csak a vitás esetek eldöntésére szolgál. XLV

46 9. melléklet A kocsivizsgálók elıjegyzési könyve A feljegyzés kelte A kocsi pályaszáma Vonatszám Kocsira ragasztott bárca száma Mőhelybe utalva A sérülés vagy hiány megnevezése Aláírás XLVI
