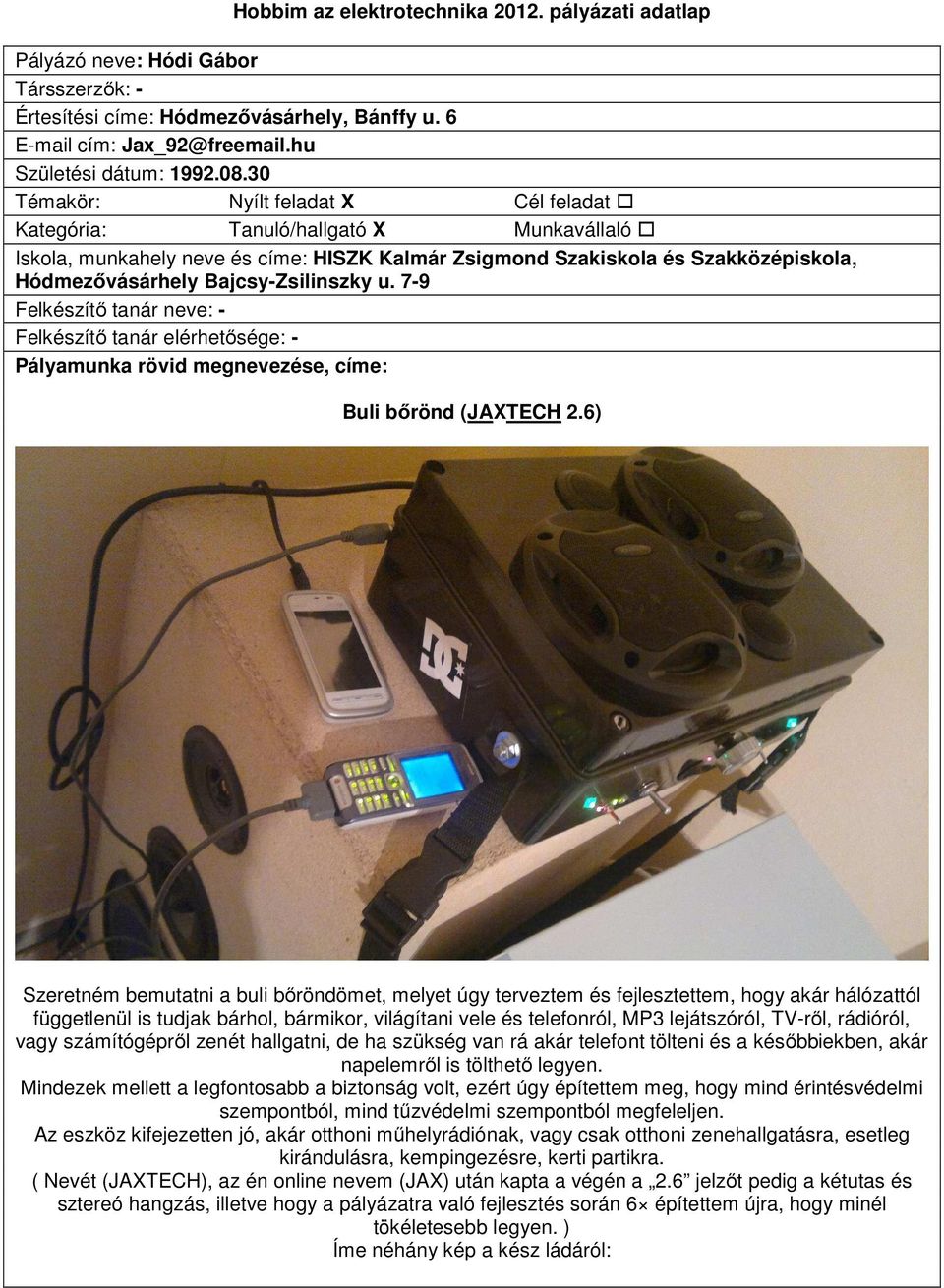

1 Hobbim az elektrotechnika pályázati adatlap Pályázó neve: Hódi Gábor Társszerzők: - Értesítési címe: Hódmezővásárhely, Bánffy u. 6 cím: Jax_92@fre .hu Születési dátum: Témakör: Nyílt feladat X Cél feladat Kategória: Tanuló/hallgató X Munkavállaló Iskola, munkahely neve és címe: HISZK Kalmár Zsigmond Szakiskola és Szakközépiskola, Hódmezővásárhely Bajcsy-Zsilinszky u. 7-9 Felkészítő tanár neve: - Felkészítő tanár elérhetősége: - Pályamunka rövid megnevezése, címe: Buli bőrönd (JAXTECH 2.6) Szeretném bemutatni a buli bőröndömet, melyet úgy terveztem és fejlesztettem, hogy akár hálózattól függetlenül is tudjak bárhol, bármikor, világítani vele és telefonról, MP3 lejátszóról, TV-ről, rádióról, vagy számítógépről zenét hallgatni, de ha szükség van rá akár telefont tölteni és a későbbiekben, akár napelemről is tölthető legyen. Mindezek mellett a legfontosabb a biztonság volt, ezért úgy építettem meg, hogy mind érintésvédelmi szempontból, mind tűzvédelmi szempontból megfeleljen. Az eszköz kifejezetten jó, akár otthoni műhelyrádiónak, vagy csak otthoni zenehallgatásra, esetleg kirándulásra, kempingezésre, kerti partikra. ( Nevét (JAXTECH), az én online nevem (JAX) után kapta a végén a 2.6 jelzőt pedig a kétutas és sztereó hangzás, illetve hogy a pályázatra való fejlesztés során 6 építettem újra, hogy minél tökéletesebb legyen. ) Íme néhány kép a kész ládáról:

2

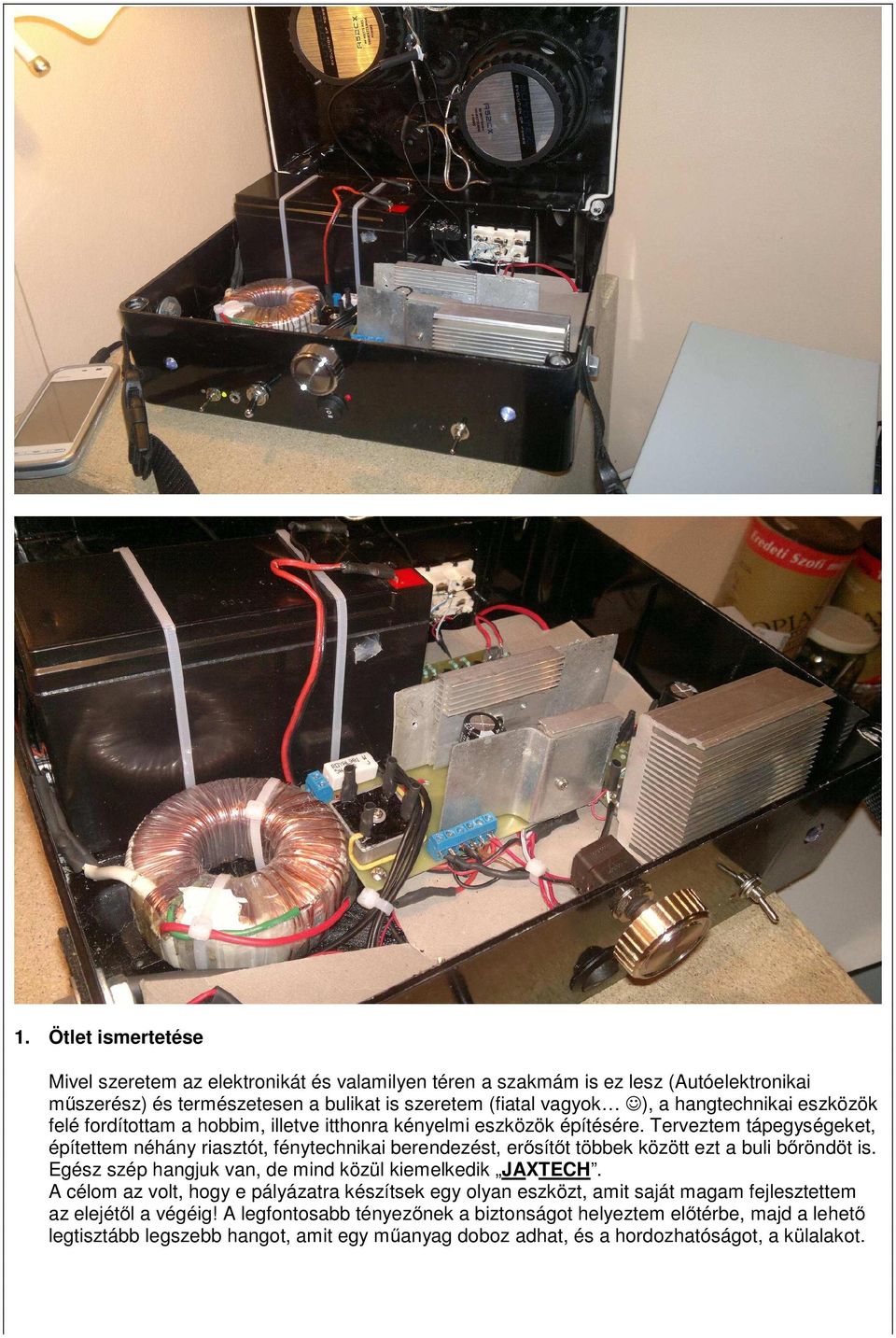

3 1. Ötlet ismertetése Mivel szeretem az elektronikát és valamilyen téren a szakmám is ez lesz (Autóelektronikai műszerész) és természetesen a bulikat is szeretem (fiatal vagyok ), a hangtechnikai eszközök felé fordítottam a hobbim, illetve itthonra kényelmi eszközök építésére. Terveztem tápegységeket, építettem néhány riasztót, fénytechnikai berendezést, erősítőt többek között ezt a buli bőröndöt is. Egész szép hangjuk van, de mind közül kiemelkedik JAXTECH. A célom az volt, hogy e pályázatra készítsek egy olyan eszközt, amit saját magam fejlesztettem az elejétől a végéig! A legfontosabb tényezőnek a biztonságot helyeztem előtérbe, majd a lehető legtisztább legszebb hangot, amit egy műanyag doboz adhat, és a hordozhatóságot, a külalakot.

4 2. Elkészítés folyamata Először a tápegységgel kezdtem, ami tartalmaz egy hálózati transzformátort melynek kimenetén 15V effektív váltó feszültség ébred. Ez után egy áramkorlátozó ellenállást tettem, a túlzott töltőáram kialakulása ellen, ezután következik egy dióda négyes, melyre egy puffer kondenzátor csatlakozik. Ez után következik, egy 7815-el kialakított feszültség stabilizátor, ennek kimenetét egy soros diódával kiegészítettem, így kaptam +14,2V-ot a kimenetén. Ezen feszültség bőven elegendő az akkumulátor használat közbeni puffer üzeméhez. Ezen áramkörre egy 7805-ös stabilizátort kötöttem, a kimenetére egy USB aljzat csatlakozik telefonnak, MP3-nak töltését teszi lehetővé, vagy fényforrásnak biztosít villamos energiát. Kapcsolási rajz: A tápegység után a végfokozat következett. Sokáig kutattam az erősítők között mire rátaláltam a TDA1557Q nevű IC-re, melyet pont nekem találták ki 2 22W 4Ω, elég neki egy 12V-os táp. (Ezekkel a hangszórókkal, nagyon tetszik a hangja.)

5 Végfok kapcsolási rajza Ez az áramkör a saját módosításaimat tartalmazza, kicsit változtattam a gyári értékeken, mert szerintem így több a mély hang. C1-C2 csatoló kondi értékét 220n-ról 10uF-ra emeltem, illetve C4 pufferkondi értékét 2200uF-ról 4700uF-ra emeltem, így nagyobb lett az áramtartalékom. Az IC MUTE/STAND BY funkcióját nem használom, így a működés érdekében egy ellenállással a tápra kötöttem. Ezt követően jutott eszembe, hogy ha már akkumulátoros, nem szerencsés nullára meríteni az akkut, így kapott egy akkuőr áramkört is. Az áramkör, egy DUO LED-el három állapotot jelez, ha piros akkor merült az akku, ha narancs akkor használható, ha zöld, akkor teljesen feltöltött az akku.

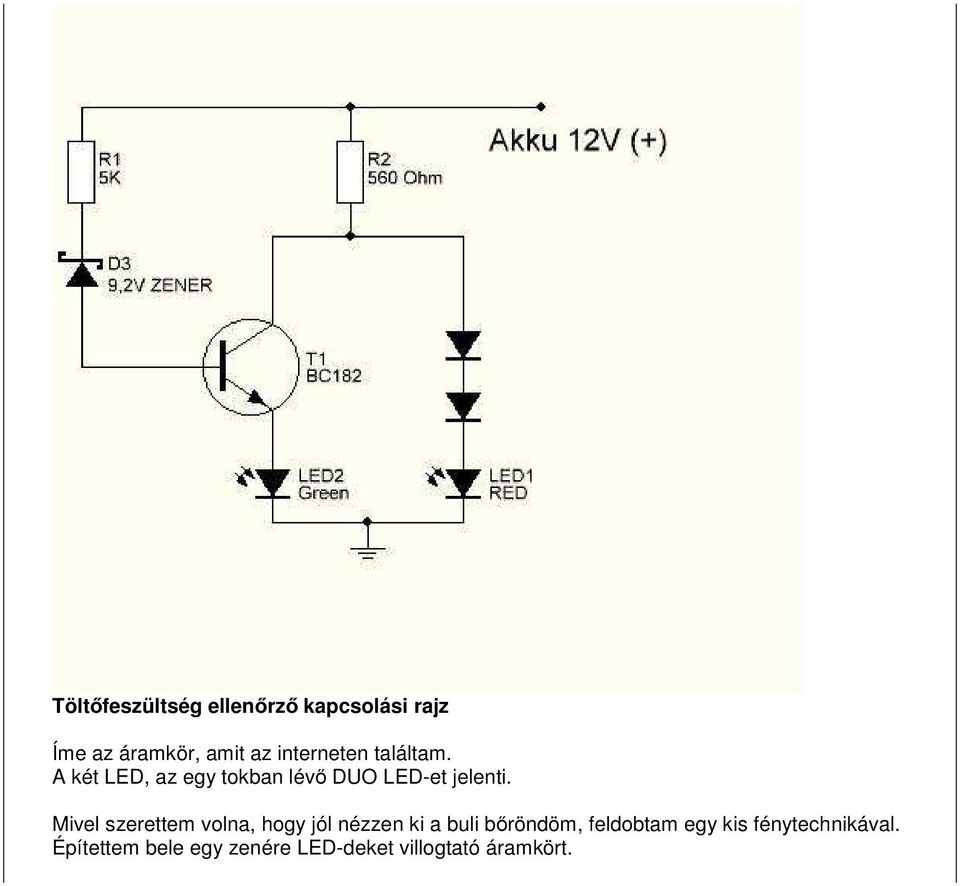

6 Töltőfeszültség ellenőrző kapcsolási rajz Íme az áramkör, amit az interneten találtam. A két LED, az egy tokban lévő DUO LED-et jelenti. Mivel szerettem volna, hogy jól nézzen ki a buli bőröndöm, feldobtam egy kis fénytechnikával. Építettem bele egy zenére LED-deket villogtató áramkört.

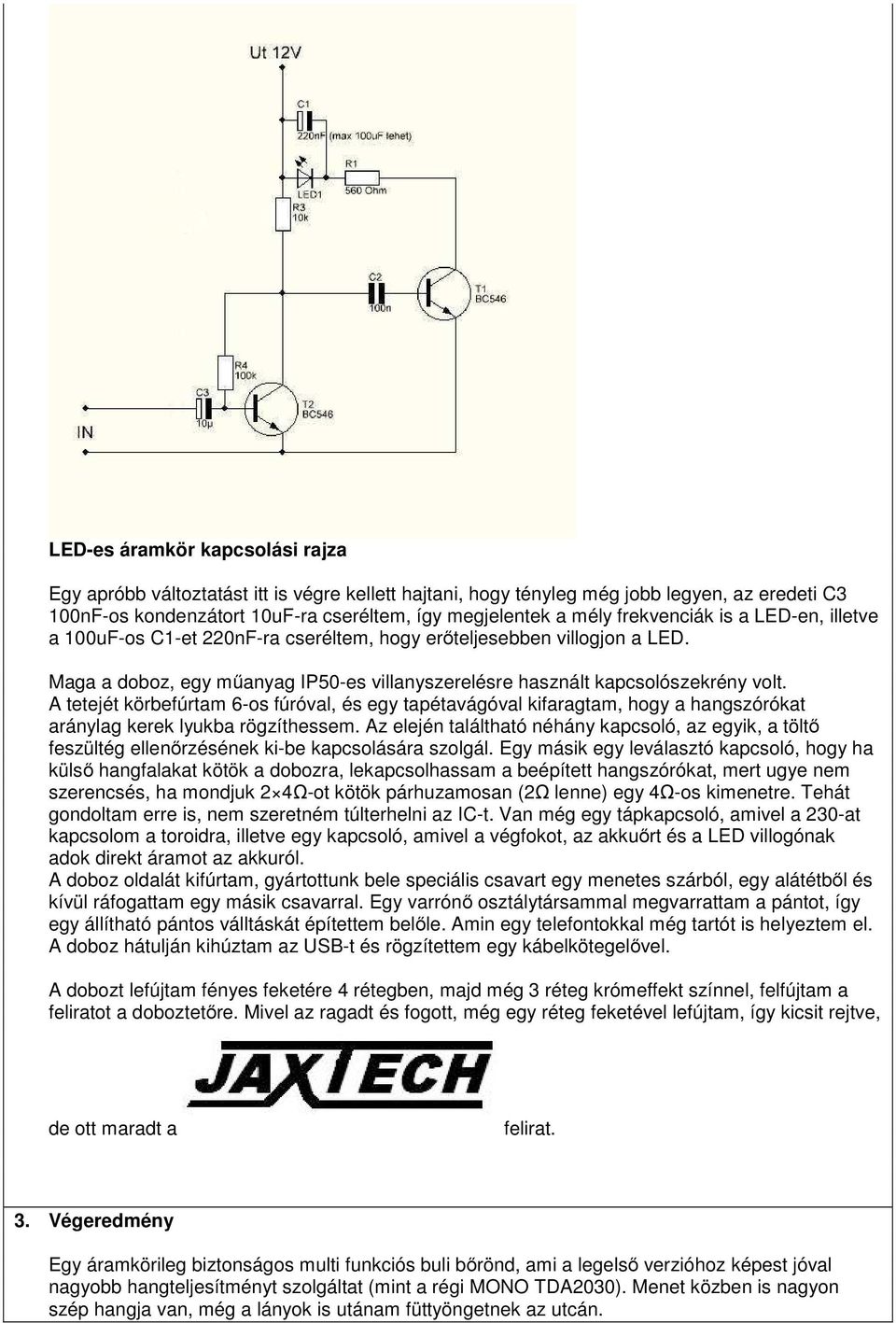

7 LED-es áramkör kapcsolási rajza Egy apróbb változtatást itt is végre kellett hajtani, hogy tényleg még jobb legyen, az eredeti C3 100nF-os kondenzátort 10uF-ra cseréltem, így megjelentek a mély frekvenciák is a LED-en, illetve a 100uF-os C1-et 220nF-ra cseréltem, hogy erőteljesebben villogjon a LED. Maga a doboz, egy műanyag IP50-es villanyszerelésre használt kapcsolószekrény volt. A tetejét körbefúrtam 6-os fúróval, és egy tapétavágóval kifaragtam, hogy a hangszórókat aránylag kerek lyukba rögzíthessem. Az elején találtható néhány kapcsoló, az egyik, a töltő feszültég ellenőrzésének ki-be kapcsolására szolgál. Egy másik egy leválasztó kapcsoló, hogy ha külső hangfalakat kötök a dobozra, lekapcsolhassam a beépített hangszórókat, mert ugye nem szerencsés, ha mondjuk 2 4Ω-ot kötök párhuzamosan (2Ω lenne) egy 4Ω-os kimenetre. Tehát gondoltam erre is, nem szeretném túlterhelni az IC-t. Van még egy tápkapcsoló, amivel a 230-at kapcsolom a toroidra, illetve egy kapcsoló, amivel a végfokot, az akkuőrt és a LED villogónak adok direkt áramot az akkuról. A doboz oldalát kifúrtam, gyártottunk bele speciális csavart egy menetes szárból, egy alátétből és kívül ráfogattam egy másik csavarral. Egy varrónő osztálytársammal megvarrattam a pántot, így egy állítható pántos válltáskát építettem belőle. Amin egy telefontokkal még tartót is helyeztem el. A doboz hátulján kihúztam az USB-t és rögzítettem egy kábelkötegelővel. A dobozt lefújtam fényes feketére 4 rétegben, majd még 3 réteg krómeffekt színnel, felfújtam a feliratot a doboztetőre. Mivel az ragadt és fogott, még egy réteg feketével lefújtam, így kicsit rejtve, de ott maradt a felirat. 3. Végeredmény Egy áramkörileg biztonságos multi funkciós buli bőrönd, ami a legelső verzióhoz képest jóval nagyobb hangteljesítményt szolgáltat (mint a régi MONO TDA2030). Menet közben is nagyon szép hangja van, még a lányok is utánam füttyöngetnek az utcán.
