SB-E ISS.04. Műszaki ismertető Szívó és nyomással működő szórópisztolyok GTi-HD termékcsalád

Átírás

1 HU SB-E ISS.04 Műszaki ismertető Szívó és nyomással működő szórópisztolyok GTi-HD termékcsalád V

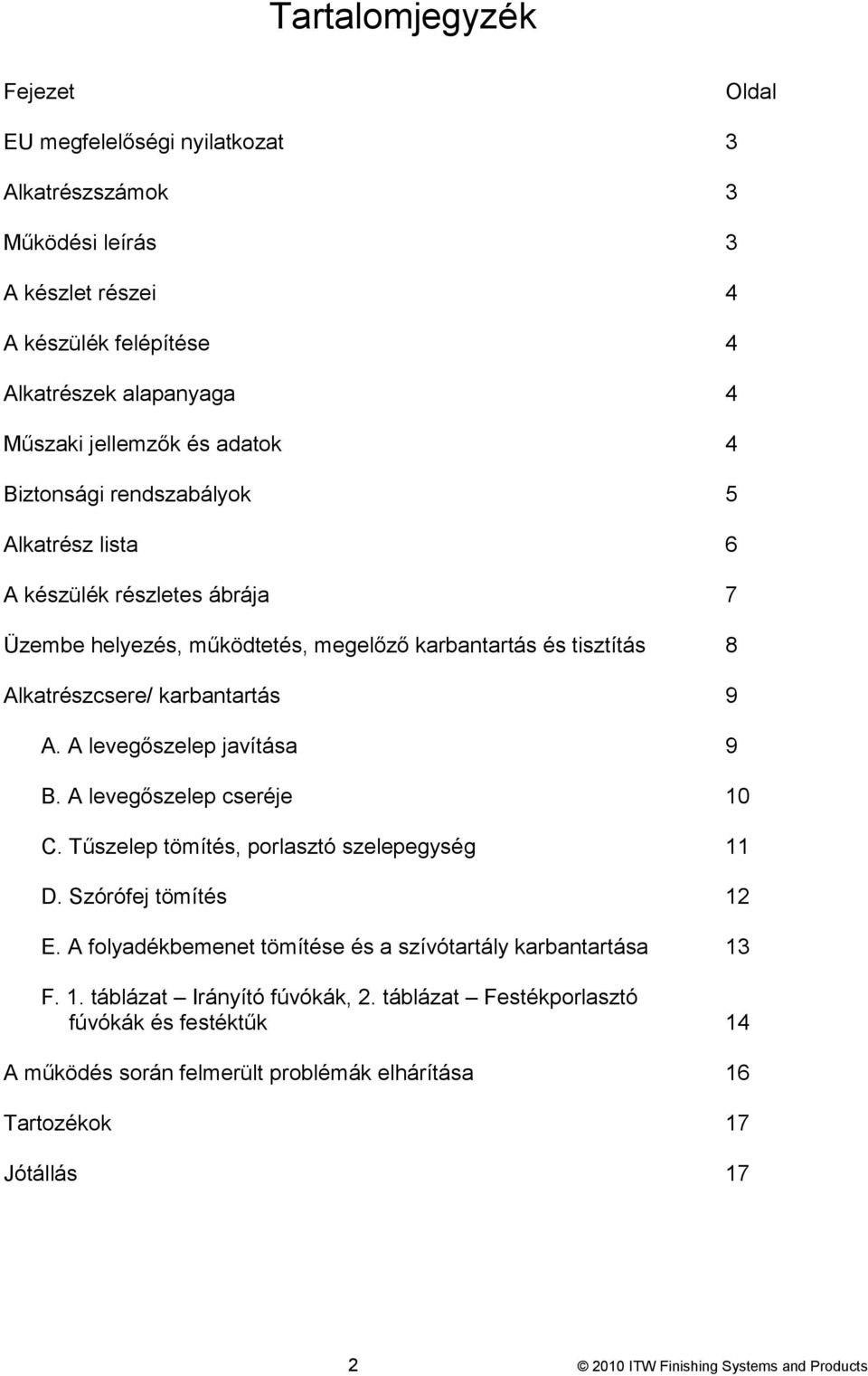

2 Tartalomjegyzék Fejezet Oldal EU megfelelőségi nyilatkozat 3 Alkatrészszámok 3 Működési leírás 3 A készlet részei 4 A készülék felépítése 4 Alkatrészek alapanyaga 4 Műszaki jellemzők és adatok 4 Biztonsági rendszabályok 5 Alkatrész lista 6 A készülék részletes ábrája 7 Üzembe helyezés, működtetés, megelőző karbantartás és tisztítás 8 Alkatrészcsere/ karbantartás 9 A. A levegőszelep javítása 9 B. A levegőszelep cseréje 10 C. Tűszelep tömítés, porlasztó szelepegység 11 D. Szórófej tömítés 12 E. A folyadékbemenet tömítése és a szívótartály karbantartása 13 F. 1. táblázat Irányító fúvókák, 2. táblázat Festékporlasztó fúvókák és festéktűk 14 A működés során felmerült problémák elhárítása 16 Tartozékok 17 Jótállás ITW Finishing Systems and Products

3 A készlet tartalma (minden típus) EU megfelelőségi nyilatkozat Cégünk, az ITW Finishing UK, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK kizárólagos felelőssége tudatában kijelenti, hogy az ebben a dokumentumban szereplő, cégünk által gyártott GTiS-HD és GTiP-HD megnevezésű termék megfelel az alábbi szabványoknak, illetve előírásoknak: BS EN 292-1, 1. és 2. fejezet: 1991, BS EN 1953: 1999; és ennek megfelelően eleget tesz a 98/37/EEC számú, a gépészeti berendezések biztonságára vonatkozó Tanácsi irányelvek követelményeinek, valamint a: II 2 G X szintű robbanásveszélyes környezetben használható berendezésekre és biztonsági rendszerekre vonatkozó EN :2001 számú, 94/9/EC jelű Tanácsi irányelvnek. A termék ezenkívül megfelel az Amerikai Környezetvédelmi Hivatal (EPA) PG6/34 jelű irányelvének is. Kérésre a felhordási hatékonyságra vonatkozó tanúsítványokat is rendelkezésre bocsátjuk. B. Holt, alelnök Az ITW Finishing Systems and Products fenntartja a jogot a készülék műszaki adatainak az előzetes értesítés nélküli módosítására. Alkatrészszámok A GTi Pro szívó és nyomás alatt álló szórópisztolyok rendelési száma: GTi S HD-H1-16, ahol; H1 = H1 légkamra. Lehet T1, T2 vagy T3 is S = Szívás bemenet. Lehet P is, a nyomás alatt álló pisztoly esetén 16 = 16 fúvóka a rendelhető méretekkel kapcsolatban lásd a 2. táblázatot a 14. oldalon Működési leírás A GTi-HD szórópisztoly professzionális, minőségi termék, mely a nagy tömegáramú, alacsony nyomású (HVLP) technológia és az EPA követelményeit teljesítő Trans-Tech technológia alkalmazására is használható. A GTi-HD a festékek, színezékek, bevonatok és lakkok széles skálájánál alkalmazható. FONTOS: A szórópisztolyt víz- és oldószeralapú festékekkel egyaránt használhatja. A szórópisztoly nem alkalmas erősen korrodáló és/vagy a felületet koptató hatású anyagok szórására. Amennyiben mégis ilyen anyagokhoz használják, számolni kell azzal, hogy az alkatrészeket emiatt gyakrabban kell tisztítani és/vagy cserélni. Amennyiben a legkisebb kétsége támadna afelől, hogy egy bizonyos anyagot felvihet-e a szórópisztollyal, vegye fel a kapcsolatot a DeVilbiss helyi képviselőjével vagy hívja a DeVilbiss forródrótot. MEGJEGYZÉS: A szórópisztoly nem használható halogénezett szénhidrogént tartalmazó oldóés tisztítószerekkel, például 1,1,1,-triklór-etánnal vagy metilén-kloriddal. Ezek az oldószerek reakcióba léphetnek a pisztoly és a tartály alumíniumból készült alkatrészeivel. Heves kémiai reakció léphet fel, mely a készülék felrobbanásához vezethet ITW Finishing Systems and Products 3

4 1 GTi-HD szívó vagy nyomással működő szórópisztoly 1 Villáskulcs (10 és 14 mm-es) 1 TGC 1 literes szívó üzemű tartály (kizárólag szívó típusoknál) 1 Torx kulcs/laposfejű csavarhúzó 1 Tartályszűrő (kizárólag a szívótartályos típusoknál) 1 Tisztítókefe 1 4 db színes azonosító gyűrű 1 Javítási útmutató A készülék felépítése 1 Irányító fúvóka (hosszú élettartamú nikkelezett réz) 10 2 Irányító fúvóka tartógyűrűje (a fúvóka könnyebb forgását teszi lehetővé) 3 Festékporlasztó fúvóka (ideális autófényezéshez) 12 4 Festéktű (hornyolt szárral, hogy könnyen le lehessen szedni) Folyadék bemenet (3/8 BSP menettel - a DeVilbissféle, és a legtöbb más tartályrendszerhez is csatlakoztatható) Levegő bemenet (univerzális menettel - az ¼ BSP és 1/4 NPS típusú meneteket fogadja) Rácsatolható festéktű tömszelence (a problémamentes működés érdekében) 8 Ravasz (könnyen kezelhető ergonomikus kialakítású) 17 9 Ravasz csap és csavar (könnyen cserélhető típus) Terelőlevegő beállítás (fokozatmentes szabályzással a megfelelő szórásképhez) Folyadék beállítás (a folyadékáram fokozatmentes beállítása) Levehető szórófej (a szórópisztoly hosszú élettartamát biztosítja) Cserélhető színkódos rendszer (mellékelve 4 db színes gyűrű) Eloxált, ötvözött alumínium test (ergonomikus, igényes kialakítású, tartós, könnyen tisztítható) 1 literes alumínium szívótartály (kizárólag szívó típusoknál) 16 Tartályfedél tömítő membránnal Légszelep (alacsony a szívóhatása és kicsi nyomáscsökkenést okoz) A szórópisztoly víz- és oldószerbázisú anyagok felvitelére használható Alkatrészek alapanyaga Pisztolytest Irányító fúvóka Festékporlasztó fúvóka, festéktű, folyadék bemenet, a ravasz csapszege Szórófej Rugók, bilincsek, csavarok Tömítések, tömítőgyűrűk Ravasz Levegő bemenet, pisztolytest csatlakozóhüvely, segédlevegő-szelep test, levegőszelep anya, az irányító fúvóka rögzítő gyűrűje, forgatógombok Levegőszelep egység Tartály Eloxált alumínium Nikkelezett réz Rozsdamentes acél Eloxált alumínium Rozsdamentes acél Oldószerálló anyagok Krómozott acél Krómozott réz Rozsdamentes acél, HPDE (nagy sűrűségű polietilén) Alumínium tartály, fedél és tömlő és műgyanta bütyök Levegőellátás csatlakozás Levegő bemenet maximális sztatikus nyomás Legnagyobb statikus nyomás a folyadékbemenetnél Folyadékellátás csatlakozás Működési hőmérséklet Szórópisztoly tömege (csak a pisztoly) (csak tartály) Műszaki jellemzők és adatok Univerzális 1/4 (¼ BSP és 1/4 NPS külső menethez) P1 = 12 bar (175 psi) P2 = 14 bar (203 psi) Univerzális 3/8 (3/8 BSP és 3/8 NPS külső menethez) 0 40 C ( F) 650g 420g ITW Finishing Systems and Products

5 BIZTONSÁGI RENDSZABÁLYOK Tűz- és robbanásveszély Az oldószerek és a bevonó anyagok erősen gyúlékonyak vagy robbanásveszélyesek lehetnek szóráskor. A berendezés használata előtt MINDIG tekintse át a szórandó anyag gyártójának az utasításait, és az egészségre veszélyes anyagok ellenőrzésére vonatkozó előírásokat! A felhasználónak be kell tartania az összes helyi és országos jogszabályt, amelyek a gyakorlati munkavégzésre vonatkoznak, valamint a biztosító társaságoknak a szellőzésre, tűzvédelemre, üzemeltetésre és a munkaterületek rendben tartására vonatkozó követelményeit. A szórópisztoly a gyártó által szállított formájában NEM alkalmas halogénezett szénhidrogének felvitelére. A festék és/vagy a tömlőkön áramló levegő fúvása közben elektrosztatikus töltés keletkezhet, és akkor is, ha az áramot nem vezető részeket ruhával tisztítják. A gyújtószikrát eredményező elektrosztatikus kisülés megakadályozása érdekében a szórópisztolynak és egyéb fémtárgyaknak megszakítás nélkül földelve kell lenniük. Fontos, hogy elektromosan vezető levegő- és/vagy folyadéktömlőket használjon. Személyes védőfelszerelés Mérgező permet szóráskor bizonyos anyagok mérgezőek lehetnek, irritációt okozhatnak, vagy más módon károsíthatják egészségét. Mindig olvassa el, mi van a szórandó anyag dobozára írva, valamint a használati útmutatót, és a gyártó minden utasítását tartsa be, mielőtt munkához lát a festékszóróval. Ha valamiben nem biztos, forduljon az felviendő anyag szállítójához. Mindig használjon védőmaszkot! A maszknak meg kell felelnie a szórandó anyag veszélyességi fokozatának. Festékszóráskor és a pisztoly tisztításakor mindig viseljen védőszemüveget! Szóráskor és a készülék tisztításakor viseljen védőkesztyűt. Oktatás A kezelőszemélyzetet a szóró berendezés biztonságos használatára megfelelően fel kell készíteni. Helytelen használat Soha ne fordítsa a szórópisztolyt a teste felé. Soha ne lépje túl a készülék ajánlott maximális üzemi nyomását. A nem javasolt vagy nem eredeti alkatrészek potenciális veszélyforrást jelenthetnek. Tisztítás vagy karbantartás előtt a készülékben uralkodó nyomást el kell zárni vagy meg kell szüntetni. A terméket szórópisztoly-tisztító géppel kell tisztítani, és ha kész, nyomban ki kell venni és meg kell szárítani. Ha a szórópisztoly sokáig érintkezik a tisztítószerrel, az kárt okozhat benne. Zajszint A szórópisztoly zajszintje A, amely a használt beállítástól függően túllépheti a 85 decibeles (A) értéket. Az egyes zajszintek adatairól igény szerint tájékoztatást adunk. A fülvédő használata szórás közben mindig javasolt. Működés A magas nyomás alatt működő szóró berendezések tehetetlenségükben hátravetődhetnek a kezelő markában. Előfordulhat, hogy ez a tehetetlenségi erő a kezelőnek gyakran fájdalmas izomhúzódásokat okoz ITW Finishing Systems and Products 5

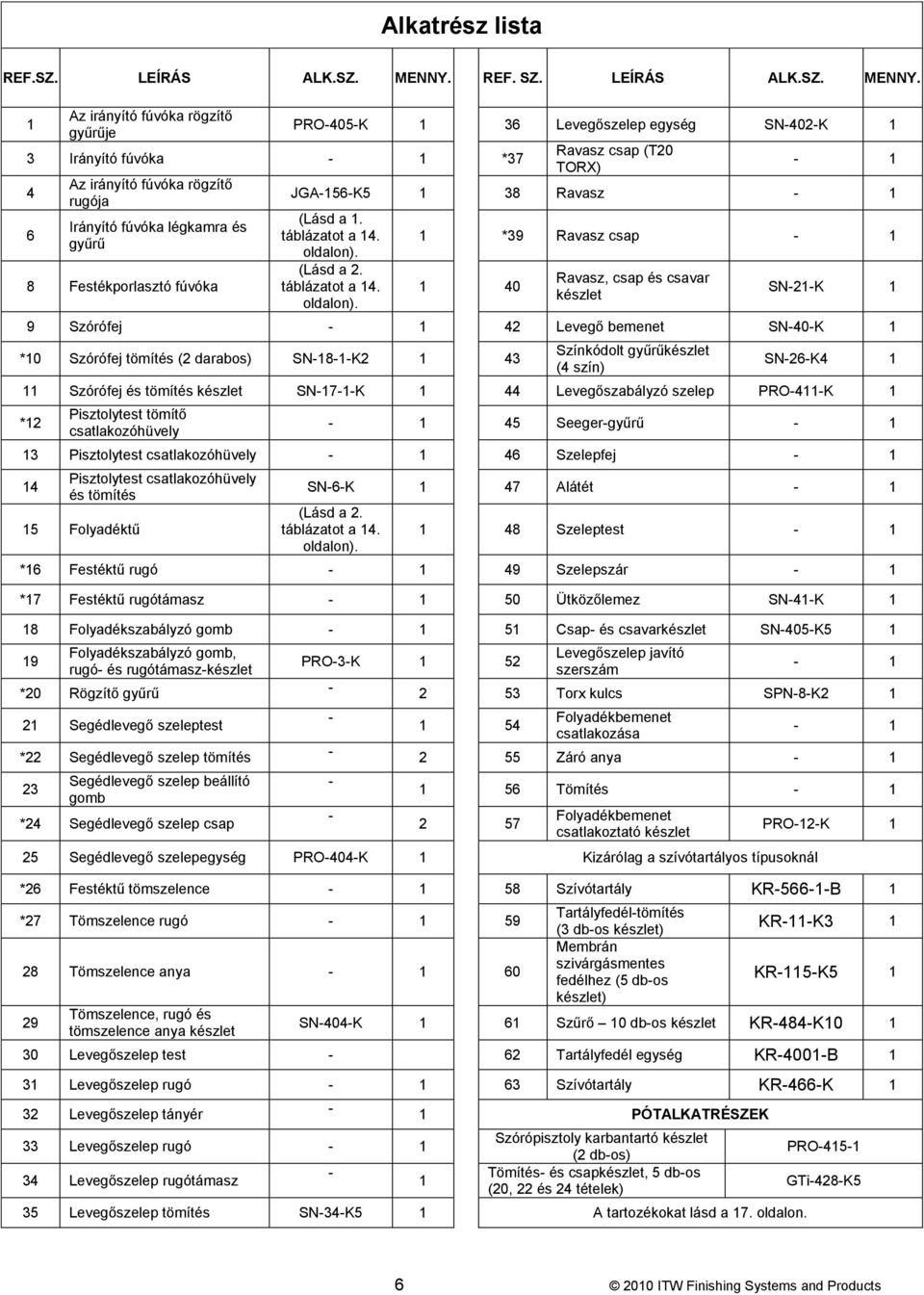

6 Alkatrész lista REF.SZ. LEÍRÁS ALK.SZ. MENNY. REF. SZ. LEÍRÁS ALK.SZ. MENNY. 1 Az irányító fúvóka rögzítő gyűrűje 3 Irányító fúvóka - 1 * Az irányító fúvóka rögzítő rugója Irányító fúvóka légkamra és gyűrű 8 Festékporlasztó fúvóka PRO-405-K 1 36 Levegőszelep egység SN-402-K 1 Ravasz csap (T20 TORX) - 1 JGA-156-K Ravasz - 1 (Lásd a 1. táblázatot a 14. oldalon). (Lásd a 2. táblázatot a 14. oldalon). 1 *39 Ravasz csap Ravasz, csap és csavar készlet SN-21-K 1 9 Szórófej Levegő bemenet SN-40-K 1 *10 Szórófej tömítés (2 darabos) SN-18-1-K Színkódolt gyűrűkészlet (4 szín) SN-26-K Szórófej és tömítés készlet SN-17-1-K 1 44 Levegőszabályzó szelep PRO-411-K 1 *12 Pisztolytest tömítő csatlakozóhüvely Seeger-gyűrű Pisztolytest csatlakozóhüvely Szelepfej Pisztolytest csatlakozóhüvely és tömítés 15 Folyadéktű SN-6-K 1 47 Alátét - 1 (Lásd a 2. táblázatot a 14. oldalon) Szeleptest - 1 *16 Festéktű rugó Szelepszár - 1 *17 Festéktű rugótámasz Ütközőlemez SN-41-K 1 18 Folyadékszabályzó gomb Csap- és csavarkészlet SN-405-K Folyadékszabályzó gomb, rugó- és rugótámasz-készlet *20 Rögzítő gyűrű 21 Segédlevegő szeleptest *22 Segédlevegő szelep tömítés 23 Segédlevegő szelep beállító gomb *24 Segédlevegő szelep csap PRO-3-K Levegőszelep javító szerszám Torx kulcs SPN-8-K Folyadékbemenet csatlakozása Záró anya Tömítés Folyadékbemenet csatlakoztató készlet 25 Segédlevegő szelepegység PRO-404-K 1 Kizárólag a szívótartályos típusoknál PRO-12-K 1 *26 Festéktű tömszelence Szívótartály KR B 1 *27 Tömszelence rugó Tömszelence anya Tömszelence, rugó és tömszelence anya készlet Tartályfedél-tömítés (3 db-os készlet) Membrán szivárgásmentes fedélhez (5 db-os készlet) KR-11-K3 1 KR-115-K5 1 SN-404-K 1 61 Szűrő 10 db-os készlet KR-484-K Levegőszelep test - 62 Tartályfedél egység KR-4001-B 1 31 Levegőszelep rugó Szívótartály KR-466-K 1 32 Levegőszelep tányér 33 Levegőszelep rugó Levegőszelep rugótámasz PÓTALKATRÉSZEK Szórópisztoly karbantartó készlet (2 db-os) Tömítés- és csapkészlet, 5 db-os (20, 22 és 24 tételek) 35 Levegőszelep tömítés SN-34-K5 1 A tartozékokat lásd a 17. oldalon. 1 PRO GTi-428-K ITW Finishing Systems and Products

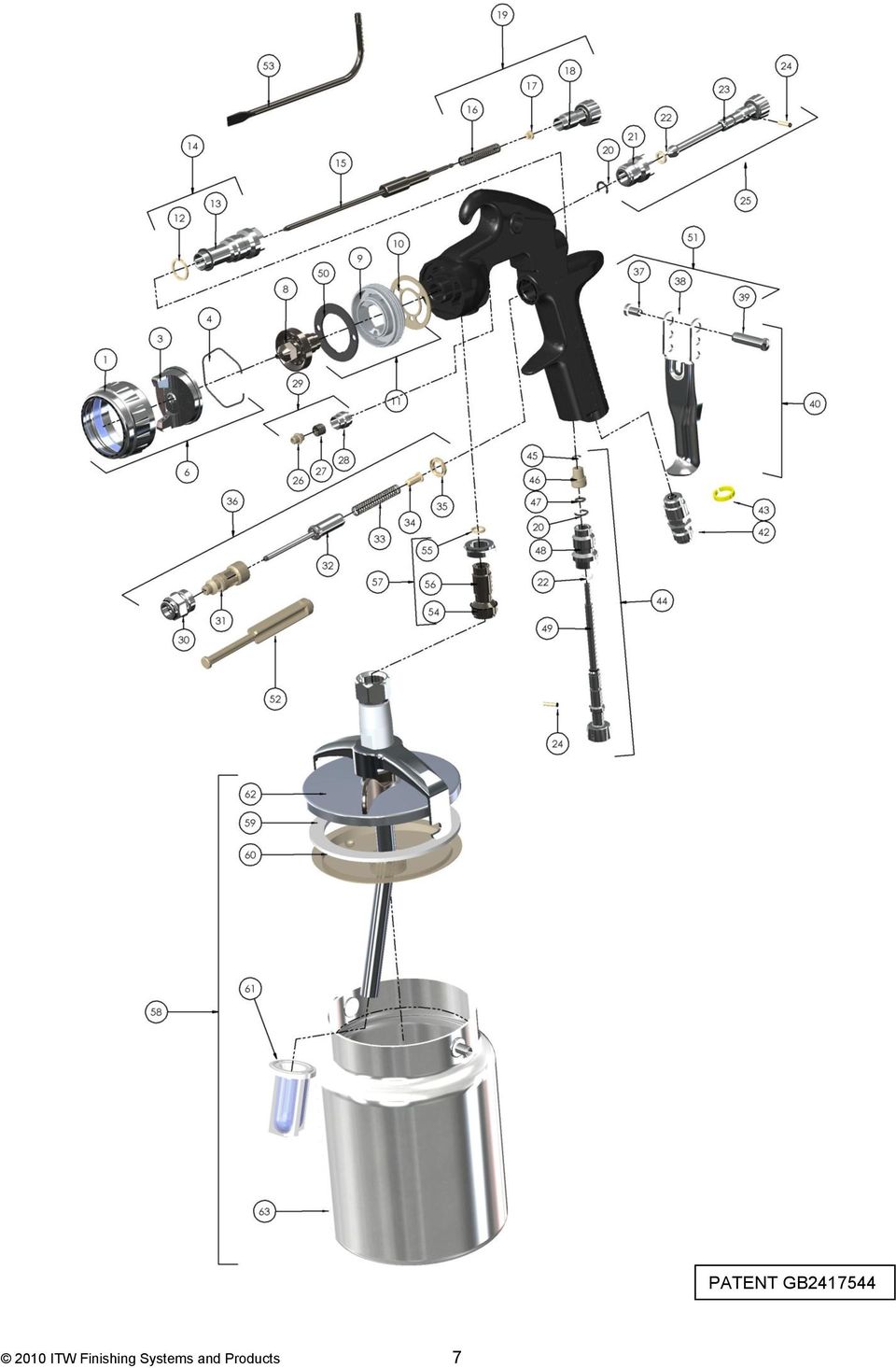

7 2010 ITW Finishing Systems and Products 7 PATENT GB

8 ÜZEMBE HELYEZÉS A maximális szórási hatékonyság érdekében ne alkalmazzon a szükségesnél magasabb nyomást a felhordandó anyag porlasztásához. MEGJEGYZÉS: Ne lépje túl a 2 bar bemeneti nyomást a H1 és HVLP beállítás alkalmazásakor. 1. Csatlakoztassa a pisztolyt egy tiszta, nedvességtől és olajtól mentes sűrített levegőt biztosító forráshoz, legalább 8 mm belső átmérőjű, elektromosan vezetőképes tömlőn keresztül. MEGJEGYZÉS: A hossztól függően nagyobb belső átmérőjű tömlőre lehet szükség. Szereljen fel egy nyomásmérőt a pisztoly markolatánál. A ravasz meghúzásakor állítsa be a nyomást 2,0 bar értékre. Ne alkalmazzon a szükségesnél magasabb nyomást a felhordandó anyag porlasztásához. A túlzottan magas nyomás túlfúvást eredményez, és csökkenti a szórási képességet. MEGJEGYZÉS: Amennyiben gyorscsatlakozó szükséges, kizárólag a HVLP alkalmazáshoz jóváhagyott nagy áteresztőképességű gyorscsatlakozót használjon. Az egyéb típusok nem eresztenek át a pisztoly helyes működéséhez elegendő levegőt. MEGJEGYZÉS: Amennyiben levegőmennyiség-szabályzó szelepet alkalmaz a pisztoly bemeneténél, használja a DGIPRO-502 jelű digitális nyomásmérőt. Egyes szabályzószelepek jelentős nyomásesést hoznak létre, ami károsan befolyásolja a szórási teljesítményt. A DGi digitális nyomásmérő csak kis nyomásesést hoz létre, ami fontos a HVLP szórás szempontjából. 2. KIZÁRÓLAG SZÍVÓTARTÁLYOS TÍPUSOKNÁL Csatlakoztassa a tartályegységet (62) a pisztoly folyadékbemenetéhez (54). Helyezze a bilincset derékszögben a pisztolyra úgy, hogy a bütykös kar előrenézzen (lásd az ábrát). A membrán szellőzőnyílását (60) a tartályfedél szellőzőnyílásához képest 180 -kal fordítsa el. A csepegést gátló szelep (63) helyzete nem lényeges. 3. NYOMÁSSAL MŰKÖDŐ TÍPUSOK Csatlakoztassa a folyadékadagoló tömlőjét a pisztoly folyadékbemenetéhez (54). MEGJEGYZÉS: Használat előtt a pisztolyt öblítse át oldószerrel, hogy a járatok biztosan tiszták legyenek. HASZNÁLAT (SZÍVÓTARTÁLYOS TÍPUSOK) 1. A szórandó fedőanyagot a gyártó utasításai szerint keverje be, majd szűrje. 2. A folyadék és a tartály teteje közt legalább 20 milliméternyi helyet üresen kell hagyni. NE TÖLTSE TÚL. 3. Helyezze a tartályra a fedelet. MINDEN TÍPUS 4. Forgassa el a folyadékszabályzó gombot (18) az óramutató járásával megegyező irányban, hogy a folyadéktű ne mozogjon. 5. A folyadékszabályzó gombot (23) teljesen csavarja ki az ellenkező irányban. 6. Állítsa a bemeneti nyomást 2,0 bar értékre. 7. Csavarja addig a folyadékszabályzó gombot (18) az óramutató járásával ellentétes irányban, míg a festék látszani kezd a vezetékben. 8. Végezzen próbaszórást. Amennyiben a szórt felület túl száraz, a belépő levegő nyomásának a mérséklésével csökkentse a levegő mennyiségét. 9. Amennyiben a szórt felület túl nedves, forgassa a folyadékszabályzó gombot (18) a jobbra. Amennyiben a szórt anyag durva, növelje a bemenő levegő nyomását. Amennyiben porózus, csökkentse a bemenő levegő nyomását. 10. A szórásminta mérete csökkenthető, ha a segédlevegő-szelepet (23) jobbra csavarja. 11. Tartsa a pisztolyt merőlegesen a festendő felületre. Ha felfelé tartja a pisztolyt, vagy oldalt dönti, lehet, hogy a bevonat nem lesz egyenletes. 12. Az ajánlott szórási távolság mm. 13. Először a széleket fesse le. Mindig az előzőleg felvitt csík egynegyedével haladjon tovább oldalt. A pisztolyt egyenletes sebességgel mozgassa. 14. Ha nem dolgozik a pisztollyal, a beáramló levegőt mindig kapcsolja ki, és engedje le a nyomást. MEGELŐZŐ KARBANTARTÁS ÉS TISZTÍTÁS Az irányító fúvókát és a festék fúvókát kívülről tisztítsa meg egy erős ecsettel. Amennyiben az irányító fúvóka furatait is meg kell tisztítani, azt lehetőleg cirokszállal vagy fogpiszkálóval tegye. Amennyiben drótot vagy egyéb kemény eszközt használ, különös gondossággal járjon el, hogy elkerülje a furatok sérülését, ami torz szórásmintát eredményez. A járatok kitisztítása előtt a tartályból a megmaradt anyagot öntse ki, illetve a levegőnyomással működő típusok esetében szedje le a tömlőt, majd a járatokat öblítse át festékpisztoly-tisztító folyadékkal. A pisztoly külsejét át egy megnedvesített ruhával törölje. A pisztolyt soha ne áztassa semmilyen oldó- vagy tisztítószerben, mert ez a kenőanyagokra és a szórópisztoly élettartamára nézve végzetes lehet. MEGJEGYZÉS: Amennyiben a folyadékporlasztó fúvóka vagy a festéktű cserére szorul, mindkettőt cserélje ki. Az elhasználódott alkatrészek festékszivárgást okozhatnak. Lásd a 14. oldalon a 2. táblázatot. Velük együtt a tű tömítését is cserélje! A fúvókát Nm csavarhúzóval húzza meg. Ne szorítsa meg nagyon. FIGYELMEZTETÉS A folyadék fúvóka (8) vagy a festéktű (15) sérülésének elkerülése érdekében vagy 1.) húzza meg a ravaszt és tartsa úgy, amíg becsavarja vagy kilazítja a fúvókát; vagy pedig 2.) szerelje le a folyadékszabályzó gombot (18), hogy a rugó ne nyomja a tű gallérját. SZÍVÓTARTÁLY A megmaradt folyadékot öntse ki, és tisztítsa meg a tartályt. Ügyeljen rá, hogy a membrán (60) és a fedél (63) szellőzőnyílásai tiszták legyenek ITW Finishing Systems and Products

9 Alkatrészcsere/ karbantartás A LEVEGŐSZELEP KARBANTARTÁSÁNAK A SZABÁLYAI A levegőszelep javítása A levegőszelep karbantartásának az indokai: A) A levegőszelep nem működik megfelelően (tisztításra szorulhat) B) Szokásos karbantartás C) Szivárog a levegő (csere szükséges, lásd a 10. oldalt) 1. Távolítsa el a ravaszt a mellékelt (SP-N8) szerszám vagy a T 20-as jelzésű TORX kulcs segítségével. (Lásd az 1. és 2. ábrát) 2. Csavarja ki a szelepet az SN-28 jelű (14 mm-es) villáskulccsal). (Lásd a 3. ábrát.) 3. A levegőszelepet a száránál fogva húzza ki. (Lásd a 4. ábrát.) 4. A rugót a rugótámasszal együtt vegye ki. (Lásd az 5. ábrát.) 5. A HÁTSÓ TÖMÍTÉST (35) A PISZTOLYTESTBŐL NE SZEDJE KI! (Lásd a 6. ábrát.) 6. A LEVEGŐSZELEP TESTÉBŐL NE SZEDJE KI A MŰANYAG KOSARAT, MERT EZZEL TÖNKRETEHETI A KOSARAT. (Lásd a 7. ábrát.) 7. TISZTÍTÁS a. Távolítson el minden festéklerakódást. (Lásd a 8. ábrát.) b. A négy szelepnyílásnak átjárhatónak kell lennie. (Lásd a 9. ábrát.) c. A szárnak könnyen kell mozognia a szelepnyílásban. (Lásd a 10. ábrát.) d. A szárnak enyhe ellenállással kell átcsúsznia a kosár furatán (a tömítés miatt). e. A hátsó tömítésnek tisztának kell lennie, és illenie kell a furatba. (Lásd a 6. ábrát.) f. Amennyiben a fenti lépések valamelyike nem hajtható végre, cseréljen levegőszelepet (lásd "A levegőszelep cseréjét a 16. oldalon). 8. A rugót úgy tegye vissza, hogy először a rugó műanyag támasszal ellátott végét helyezi a pisztolyba, és aztán a többit. (Lásd a 5. ábrát.) 9. Helyezze be a levegőszelep egységet a pisztolyba, és óvatosan tolja át a rugó felett végig a hátsó tömítésen. (Lásd a 11. ábrát.) 10. A levegőszelepet először az ujjával csavarja be, majd húzza meg az SN- 28 jelű (14 mm-es) villáskulccsal (lásd a 12. és 3. ábrát). 11. Helyezze vissza a ravaszt. (Lásd a 2. és 1. ábrát.) 12. Amennyiben a pisztoly valahol ereszt, lehet, hogy ki kell cserélni a levegőszelepet (lásd A levegőszelep cseréje ) ITW Finishing Systems and Products 9

10 A levegőszelep cseréje A levegőszelep cseréjét kiváltó okok: A) Levegő szivárog a pisztolyból. B) A levegőszelep nem működik megfelelően. 1. Távolítsa el a ravaszt a mellékelt SP-N8 jelű szerszámmal vagy TORX (T 20) kulcs segítségével. (Lásd a 13. és 14. ábrát.) 2. Az SN-28 jelű (14 mm-es) villáskulccsal csavarja ki a levegőszelepet. (Lásd a 15. ábrát.) 3. A levegőszelepet a száránál fogva húzza ki. (Lásd a 16. ábrát.) 4. A rugótámasszal együtt vegye ki a rugót. (Lásd a 17. ábrát.) 5. A hátsó tömítést a megfelelő fogóval (56) szedje ki. (Lásd a 18. és 19. ábrát.) 6. Tisztítsa meg a levegőszelep furatait a készletben található kefével. 7. Helyezzen új hátsó tömítést a fogóra (56); a szerszámnak a horonyba kell illeszkednie. (Lásd a 20. ábrát.) 8. A szerszám segítségével nyomja a hátsó tömítést erősen a furatba egészen a fogó villás részének a végéig. (Lásd a 21. és 22. ábrát.) 9. Tegyen be új rugót, de vigyázzon, hogy a műanyag támasszal ellátott végével kerüljön a helyére. (Lásd a 17. ábrát.) 10. Helyezze be a levegőszelep egységet a pisztolyba, és óvatosan tolja át a rugón és végig a hátsó tömítésen. (Lásd a 23. ábrát.) 11. A levegőszelepet ujjal csavarja be, és aztán húzza meg az SN- 28 jelű (14 mm-es) villáskulccsal. (Lásd a 24. és 15. ábrát.) 12. Helyezze vissza a ravaszt. (Lásd a 14. és 13. ábrát.) ITW Finishing Systems and Products

11 Alkatrészcsere/ karbantartás FESTÉKTŰ TÖMÍTÉS A CSERE LÉPÉSEI 13. Távolítsa el a ravaszt az SP-N8 jelű szerszámmal vagy (T 20) TORX kulcs segítségével. (Lásd a 25. és 26. ábrát.) 14. Távolítsa el a pisztolyból a folyadékszabályzó gombot és a festéktű rugót a rugótámasszal együtt. (Lásd a 27. és 28. ábrát.) 15. Távolítsa el a festéktűt a pisztolyból. (Lásd a 29. ábrát.) 16. Lazítsa meg és távolítsa el a tömszelence anyát az SP-N8 kulccsal vagy egy laposfejű csavarhúzó segítségével. (Lásd a 30. és 31. ábrát.) 17. Dobja el a régi tömszelencét és a tömszelence rugót, ha ki akarja őket cserélni. Ha ugyanazt a tömszelencét szeretné visszarakni, akkor előbb tisztítsa meg. A tömszelence rugóját és a tömszelence anyát is tisztítsa meg. (Lásd a táblázatot a 32. oldalon.) 18. Szerelje össze a tömítést (lásd a 32. ábrát). Kézzel szerelje vissza az alkatrészeket, (lásd a 33. ábrát), majd szerszámmal húzza meg mind. (Lásd a 30. és 31. ábrát.) 19. A festéktűt teljesen tolja be a pisztolyba úgy, hogy beleilleszkedjen a festékporlasztó fúvókába (lásd a 34. ábrát). 20. Szerelje vissza a festéktű rugót, a rugótámaszt és a folyadékszabályzó gombot. (Lásd a 28. és 27. ábrát.) Szerelje vissza a ravaszt. (Lásd a 25. és 26. ábrát.) 21. Húzza be teljesen a ravaszt, és a folyadékszabályzó gombot egészen csavarja be. Fél fordulatot lazítson rajta: így a pisztoly tűje tökéletesen a helyére kerül. 22. A helyes működés ellenőrzéséhez a ravaszt többször húzza meg. SEGÉDLEVEGŐ BEÁLLÍTÓ SZELEP CSERE/KARBANTARTÁS Ha megsérül, a segédlevegő beállító szelepet ki lehet cserélni. Az SN-28 jelű (14 mm-es) villáskulcs segítségével szerelje ki (lásd a 35. és 36. ábrát). A belső tömítés cserélhető, és megtalálható a GTi PRO szórópisztoly szerszámkészletében ITW Finishing Systems and Products 11

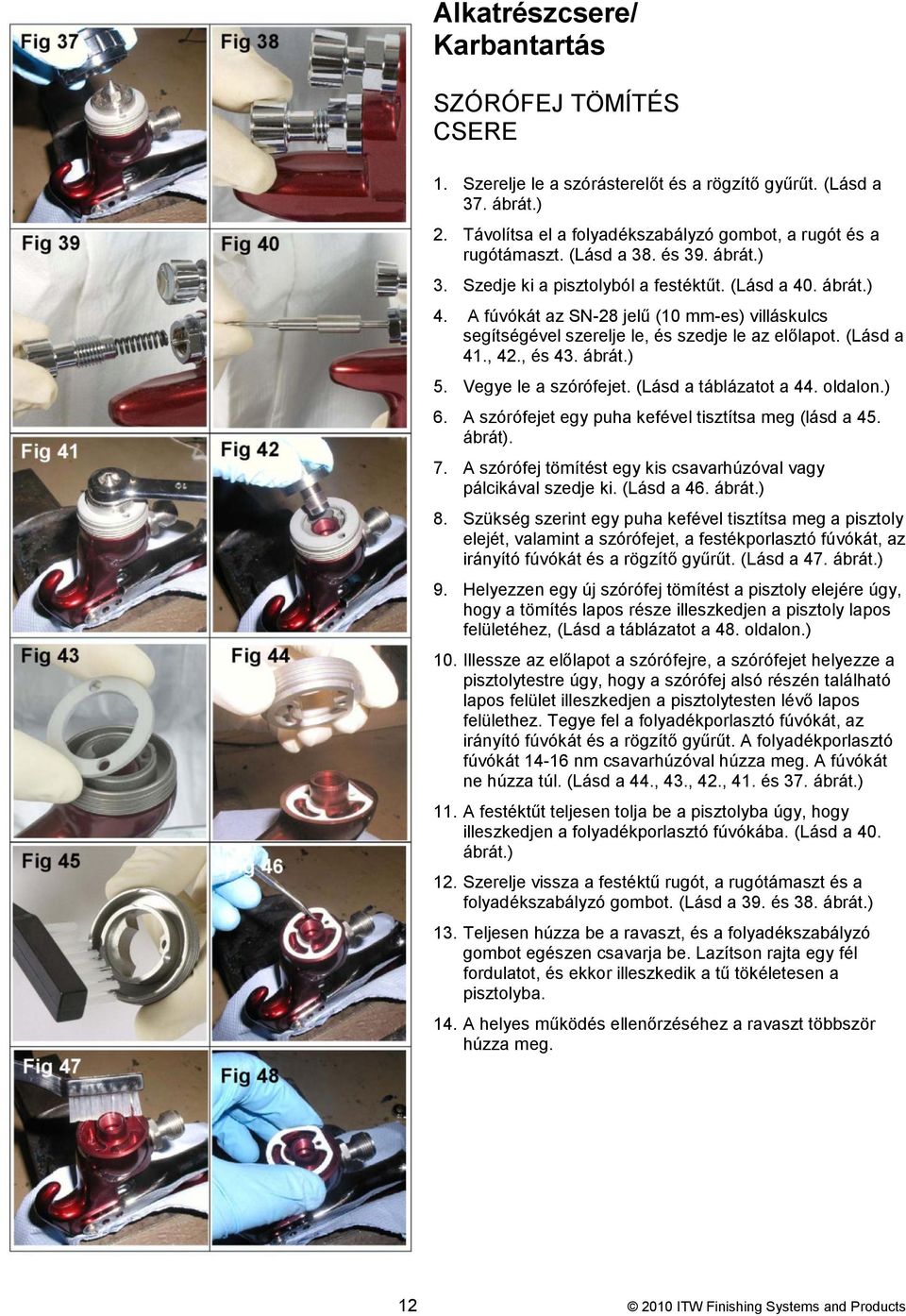

12 Alkatrészcsere/ Karbantartás SZÓRÓFEJ TÖMÍTÉS CSERE 1. Szerelje le a szórásterelőt és a rögzítő gyűrűt. (Lásd a 37. ábrát.) 2. Távolítsa el a folyadékszabályzó gombot, a rugót és a rugótámaszt. (Lásd a 38. és 39. ábrát.) 3. Szedje ki a pisztolyból a festéktűt. (Lásd a 40. ábrát.) 4. A fúvókát az SN-28 jelű (10 mm-es) villáskulcs segítségével szerelje le, és szedje le az előlapot. (Lásd a 41., 42., és 43. ábrát.) 5. Vegye le a szórófejet. (Lásd a táblázatot a 44. oldalon.) 6. A szórófejet egy puha kefével tisztítsa meg (lásd a 45. ábrát). 7. A szórófej tömítést egy kis csavarhúzóval vagy pálcikával szedje ki. (Lásd a 46. ábrát.) 8. Szükség szerint egy puha kefével tisztítsa meg a pisztoly elejét, valamint a szórófejet, a festékporlasztó fúvókát, az irányító fúvókát és a rögzítő gyűrűt. (Lásd a 47. ábrát.) 9. Helyezzen egy új szórófej tömítést a pisztoly elejére úgy, hogy a tömítés lapos része illeszkedjen a pisztoly lapos felületéhez, (Lásd a táblázatot a 48. oldalon.) 10. Illessze az előlapot a szórófejre, a szórófejet helyezze a pisztolytestre úgy, hogy a szórófej alsó részén található lapos felület illeszkedjen a pisztolytesten lévő lapos felülethez. Tegye fel a folyadékporlasztó fúvókát, az irányító fúvókát és a rögzítő gyűrűt. A folyadékporlasztó fúvókát nm csavarhúzóval húzza meg. A fúvókát ne húzza túl. (Lásd a 44., 43., 42., 41. és 37. ábrát.) 11. A festéktűt teljesen tolja be a pisztolyba úgy, hogy illeszkedjen a folyadékporlasztó fúvókába. (Lásd a 40. ábrát.) 12. Szerelje vissza a festéktű rugót, a rugótámaszt és a folyadékszabályzó gombot. (Lásd a 39. és 38. ábrát.) 13. Teljesen húzza be a ravaszt, és a folyadékszabályzó gombot egészen csavarja be. Lazítson rajta egy fél fordulatot, és ekkor illeszkedik a tű tökéletesen a pisztolyba. 14. A helyes működés ellenőrzéséhez a ravaszt többször húzza meg ITW Finishing Systems and Products

13 Alkatrészcsere/ Karbantartás A FOLYADÉKBEMENET TÖMÍTÉSE 1. A 18 mm-es villáskulcs segítségével lazítsa meg a záró anyát (lásd a 49. ábrát). 2. Csavarja ki a folyadékbemenet adapterét (54) egy 8 mm-es imbuszkulccsal (lásd az 50. ábrát). 3. Húzza ki a folyadékbemenet adapterét (lásd az 51. ábrát). 4. Szedje ki a régi tömítést (56), és tegyen be egy újat (lásd az 52. ábrát). 5. Tegye vissza a folyadékbemenet adapterét (lásd az 51. ábrát). 6. Húzza meg a 8 mm-es imbuszkulccsal (lásd az 50. ábrát). 7. Húzza meg a záró anyát (55) egy 18 mm-es villáskulccsal (lásd a 49. ábrát). A SZÍVÓTARTÁLY FEDELE 1. Távolítsa el a szivárgásgátló membránt (60). Tisztítsa meg vagy cserélje ki. Ügyeljen rá, hogy a levegőztető nyílás tiszta legyen (lásd az 53. ábrát). 2. Távolítsa el a tartály tömítését (59) (lásd az 54. ábrát). 3. Ellenőrizze, hogy a fedél levegőztető nyílása (62) tisztae, és nincs-e eltömődve (lásd az 55. ábrát). 4. Javasoljuk, hogy cserélje ki a tartály tömítését (59) egy újra, nehogy szivárogjon a tartály (lásd az 56. ábrát). 5. Tegye vissza a szivárgásgátló membránt. A membránban a szellőzőnyílást forgassa el a fedél levegőztető nyílásától 180 -kal (lásd az 57. ábrát) ITW Finishing Systems and Products 13

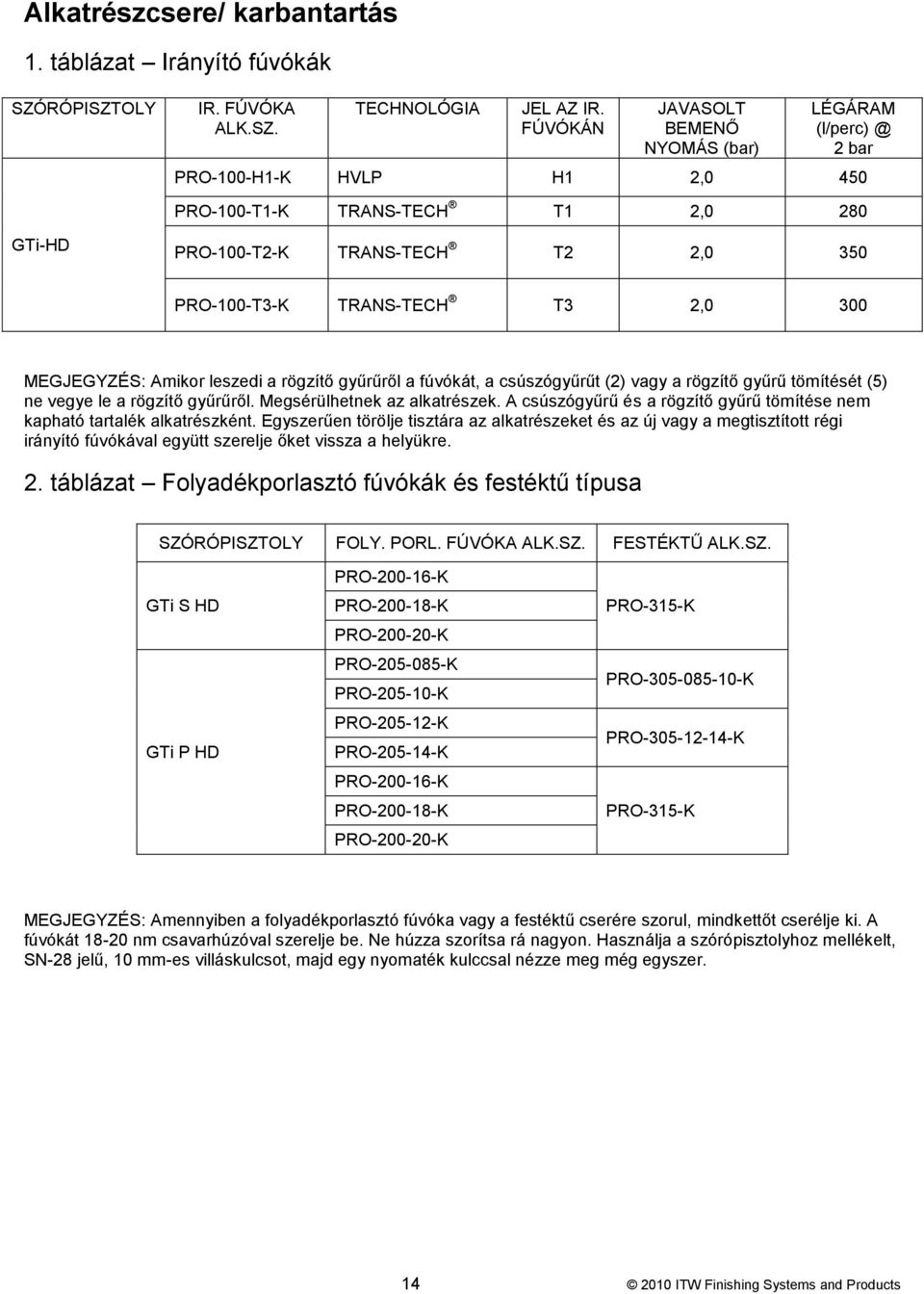

14 Alkatrészcsere/ karbantartás 1. táblázat Irányító fúvókák SZÓRÓPISZTOLY IR. FÚVÓKA ALK.SZ. TECHNOLÓGIA JEL AZ IR. FÚVÓKÁN JAVASOLT BEMENŐ NYOMÁS (bar) LÉGÁRAM 2 bar PRO-100-H1-K HVLP H1 2,0 450 PRO-100-T1-K TRANS-TECH T1 2,0 280 GTi-HD PRO-100-T2-K TRANS-TECH T2 2,0 350 PRO-100-T3-K TRANS-TECH T3 2,0 300 MEGJEGYZÉS: Amikor leszedi a rögzítő gyűrűről a fúvókát, a csúszógyűrűt (2) vagy a rögzítő gyűrű tömítését (5) ne vegye le a rögzítő gyűrűről. Megsérülhetnek az alkatrészek. A csúszógyűrű és a rögzítő gyűrű tömítése nem kapható tartalék alkatrészként. Egyszerűen törölje tisztára az alkatrészeket és az új vagy a megtisztított régi irányító fúvókával együtt szerelje őket vissza a helyükre. 2. táblázat Folyadékporlasztó fúvókák és festéktű típusa SZÓRÓPISZTOLY FOLY. PORL. FÚVÓKA ALK.SZ. FESTÉKTŰ ALK.SZ. GTi S HD GTi P HD PRO K PRO K PRO K PRO K PRO K PRO K PRO K PRO K PRO K PRO K PRO-315-K PRO K PRO K PRO-315-K MEGJEGYZÉS: Amennyiben a folyadékporlasztó fúvóka vagy a festéktű cserére szorul, mindkettőt cserélje ki. A fúvókát nm csavarhúzóval szerelje be. Ne húzza szorítsa rá nagyon. Használja a szórópisztolyhoz mellékelt, SN-28 jelű, 10 mm-es villáskulcsot, majd egy nyomaték kulccsal nézze meg még egyszer ITW Finishing Systems and Products

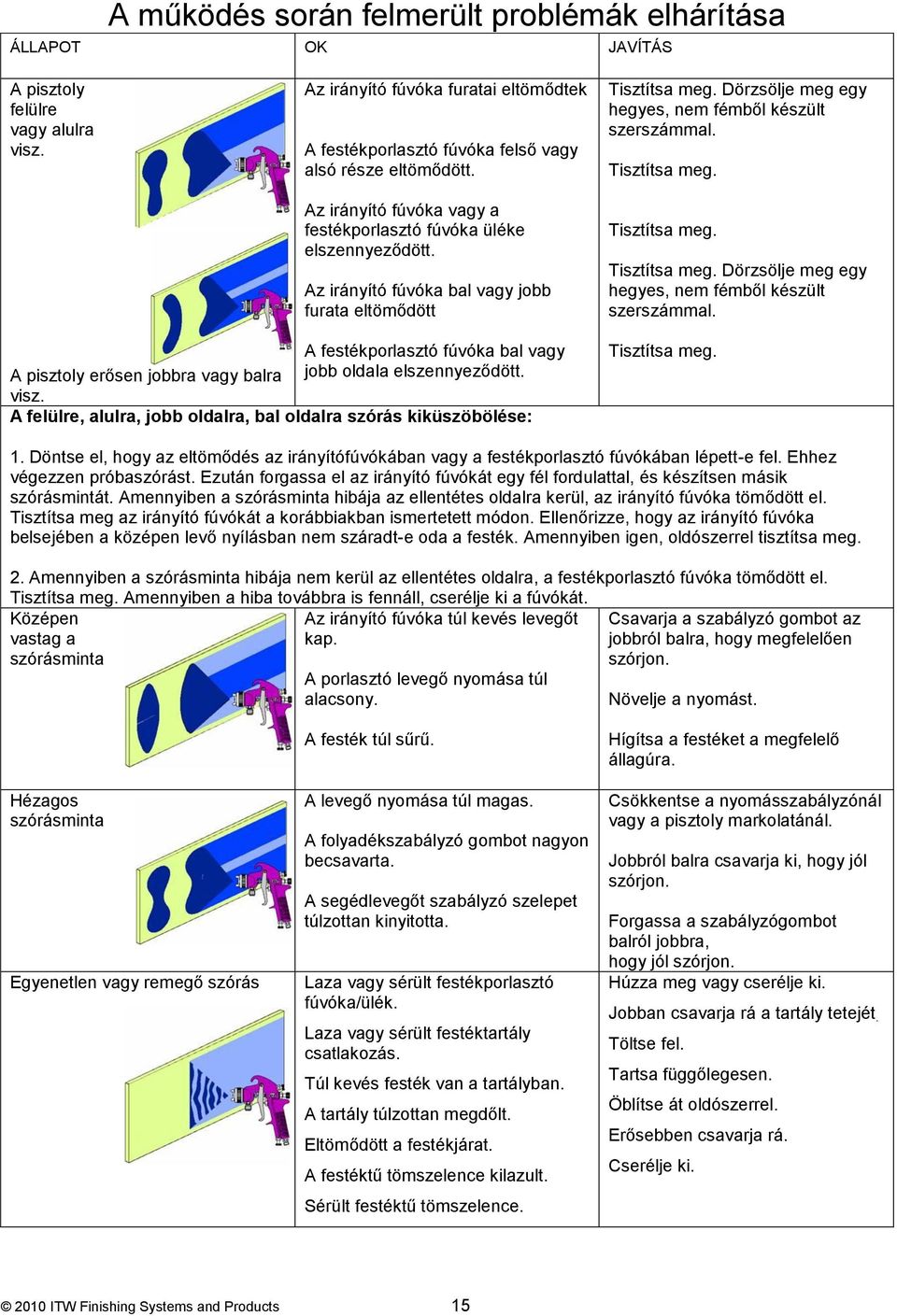

15 A működés során felmerült problémák elhárítása ÁLLAPOT OK JAVÍTÁS A pisztoly felülre vagy alulra visz. Az irányító fúvóka furatai eltömődtek A festékporlasztó fúvóka felső vagy alsó része eltömődött. Az irányító fúvóka vagy a festékporlasztó fúvóka üléke elszennyeződött. Az irányító fúvóka bal vagy jobb furata eltömődött Tisztítsa meg. Dörzsölje meg egy hegyes, nem fémből készült szerszámmal. Tisztítsa meg. Tisztítsa meg. Tisztítsa meg. Dörzsölje meg egy hegyes, nem fémből készült szerszámmal. A festékporlasztó fúvóka bal vagy A pisztoly erősen jobbra vagy balra jobb oldala elszennyeződött. visz. A felülre, alulra, jobb oldalra, bal oldalra szórás kiküszöbölése: Tisztítsa meg. 1. Döntse el, hogy az eltömődés az irányítófúvókában vagy a festékporlasztó fúvókában lépett-e fel. Ehhez végezzen próbaszórást. Ezután forgassa el az irányító fúvókát egy fél fordulattal, és készítsen másik szórásmintát. Amennyiben a szórásminta hibája az ellentétes oldalra kerül, az irányító fúvóka tömődött el. Tisztítsa meg az irányító fúvókát a korábbiakban ismertetett módon. Ellenőrizze, hogy az irányító fúvóka belsejében a középen levő nyílásban nem száradt-e oda a festék. Amennyiben igen, oldószerrel tisztítsa meg. 2. Amennyiben a szórásminta hibája nem kerül az ellentétes oldalra, a festékporlasztó fúvóka tömődött el. Tisztítsa meg. Amennyiben a hiba továbbra is fennáll, cserélje ki a fúvókát. Középen vastag a szórásminta Az irányító fúvóka túl kevés levegőt kap. Csavarja a szabályzó gombot az jobbról balra, hogy megfelelően szórjon. A porlasztó levegő nyomása túl alacsony. Növelje a nyomást. Hézagos szórásminta Egyenetlen vagy remegő szórás A festék túl sűrű. A levegő nyomása túl magas. A folyadékszabályzó gombot nagyon becsavarta. A segédlevegőt szabályzó szelepet túlzottan kinyitotta. Laza vagy sérült festékporlasztó fúvóka/ülék. Laza vagy sérült festéktartály csatlakozás. Túl kevés festék van a tartályban. A tartály túlzottan megdőlt. Eltömődött a festékjárat. A festéktű tömszelence kilazult. Sérült festéktű tömszelence. Hígítsa a festéket a megfelelő állagúra. Csökkentse a nyomásszabályzónál vagy a pisztoly markolatánál. Jobbról balra csavarja ki, hogy jól szórjon. Forgassa a szabályzógombot balról jobbra, hogy jól szórjon. Húzza meg vagy cserélje ki. Jobban csavarja rá a tartály tetejét. Töltse fel. Tartsa függőlegesen. Öblítse át oldószerrel. Erősebben csavarja rá. Cserélje ki ITW Finishing Systems and Products 15

16 A működés során felmerült problémák elhárítása (folytatás) A festék bugyog a tartályban A festékporlasztó fúvóka nincs jól becsavarva. A fedél teteje kilazult. A festékporlasztó fúvóka nincs jól becsavarva. A fúvókát nm kulccsal csavarja rá. Jobban csavarja rá a tartályfedelet. Festék szivárog vagy csepeg a tartály fedeléről Sérült tartályfedél-tömítés. Folyadék szivárog a szellőzőnyílásból. Cserélje ki a tartályfedél-tömítést. Tisztítsa meg a szivárgásgátló membránt. Gyenge szórásminta Nagyon szétszór Száraz szórásminta. Folyadék szivárog a tömszelence anyából Folyadék szivárog vagy csepeg a Pisztoly elejéből Megfolyás és narancsosság Gyatra anyagáramlás. A tartály fedelén eltömődött a szellőzőnyílás. Kicsi a nyomás és rosszul porlaszt. Túl magas a levegő nyomása. A pisztolyt túl messzire tartja a munkafelülettől. A levegő nyomása túl magas. Túl messzire tartja a pisztolyt a munkafelülettől. Túl gyorsan mozgatja halad a pisztollyal. A festék áramlása túl lassú. A tömszelence vagy a festéktű elkopott. A festékporlasztó fúvóka vagy a festéktű kopott vagy sérült Idegen anyag van a festékporlasztó fúvókában. A festéktű elszennyeződött vagy beleragadt a tömszelencébe. A festéktű vagy a festékporlasztó fúvóka mérete nem megfelelő. Túlzottan nagy anyagáramlás. A festék túl híg. Vagy ferdén tartja a pisztolyt, vagy túl lassan halad vele. Csavarja kijjebb a festékszabályzó gombot, vagy szereljen be nagyobb festékporlasztó fúvókát. Tisztítsa ki a fedelet és a szellőzőnyílást. Növelje a levegő nyomását és újra állítsa be a pisztolyt. Csökkentse a levegő nyomását. Tartsa a pisztolyt megfelelő távolságban. Csökkentse a levegő nyomását. Tartsa a pisztolyt megfelelő távolságban. Lassabban haladjon. Csavarja ki a festéktűt rögzítő gombot, vagy használjon nagyobb festékporlasztó fúvókát. Cserélje ki. Cserélje ki a festékporlasztó fúvókát és a festéktűt. Tisztítsa meg. Tisztítsa meg. Cserélje ki a festékporlasztó fúvókát és a festéktűt. Csavarja jobbra a festékszabályzó gombot, vagy szereljen be kisebb festékporlasztó fúvókát és festéktűt. Vagy hígítsa megfelelőre, vagy pedig vékonyabb réteget vigyen fel. Egyenesen tartsa a pisztolyt és keresse meg a megfelelő szórási tempót ITW Finishing Systems and Products

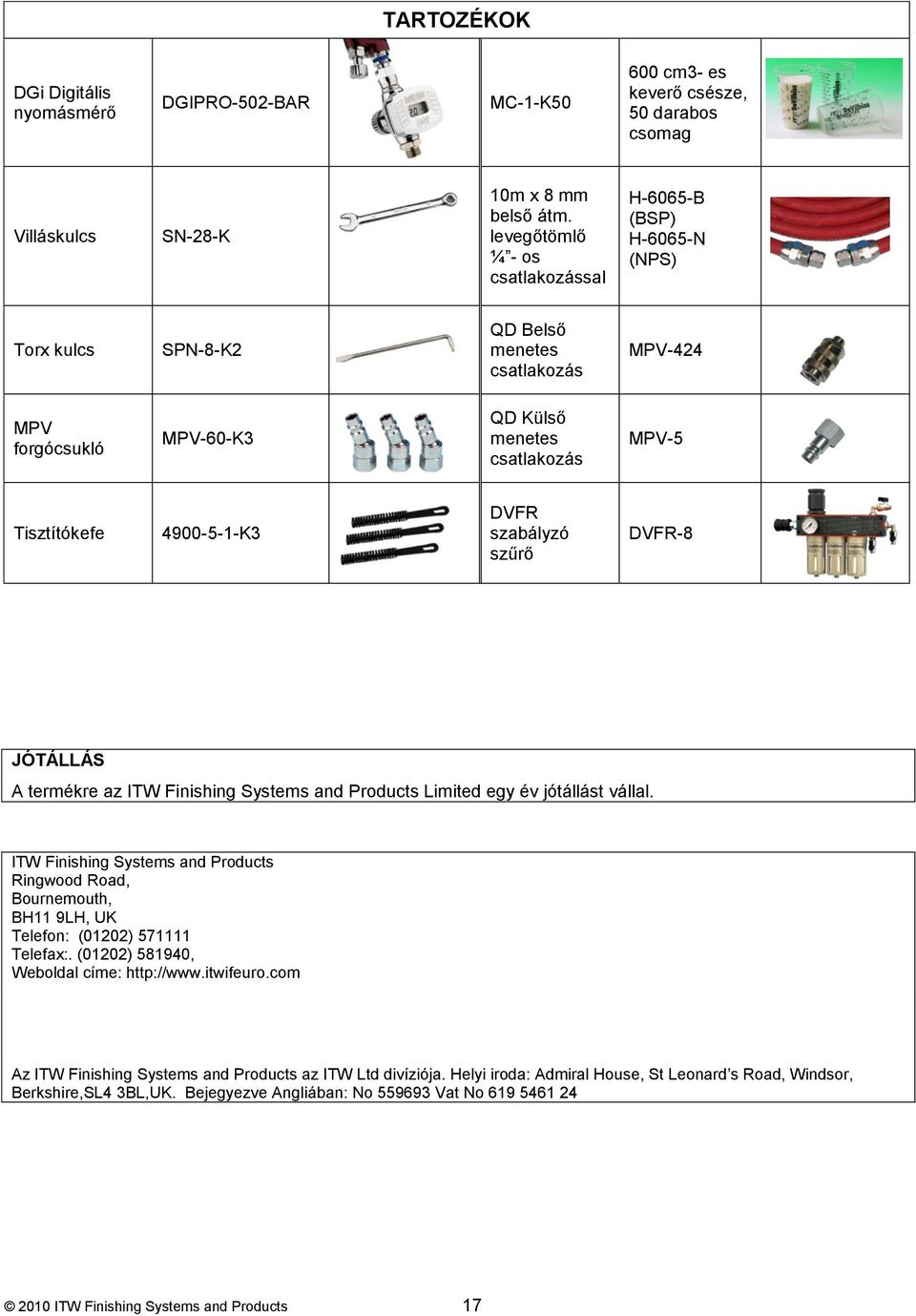

17 TARTOZÉKOK DGi Digitális nyomásmérő DGIPRO-502-BAR MC-1-K cm3- es keverő csésze, 50 darabos csomag Villáskulcs SN-28-K 10m x 8 mm belső átm. levegőtömlő ¼ - os csatlakozással H-6065-B (BSP) H-6065-N (NPS) Torx kulcs SPN-8-K2 QD Belső menetes csatlakozás MPV-424 MPV forgócsukló MPV-60-K3 QD Külső menetes csatlakozás MPV-5 Tisztítókefe K3 DVFR szabályzó szűrő DVFR-8 JÓTÁLLÁS A termékre az ITW Finishing Systems and Products Limited egy év jótállást vállal. ITW Finishing Systems and Products Ringwood Road, Bournemouth, BH11 9LH, UK Telefon: (01202) Telefax:. (01202) , Weboldal címe: Az ITW Finishing Systems and Products az ITW Ltd divíziója. Helyi iroda: Admiral House, St Leonard s Road, Windsor, Berkshire,SL4 3BL,UK. Bejegyezve Angliában: No Vat No ITW Finishing Systems and Products 17
