1 Textilmechanikai technológia Szövés és fonatolás

2 A szövés elve

3 A szövőgép főbb szerkezeti elemei és a láncfonal útja Meghajtó és vezérlő egység: A szövés folyamata: Bejövő információk: Vezérlő funkciók: - szád nyitás Láncfonal-húzóerő Láncadagolás és Szövethúzás - vetülék bevetés Láncfonalőr Nyüstmozgatás és Mintavezérlés - szád zárás Vetülékfonalőr Vetülékbevitel és Bordamozgatás - vetülék beverés

Láncadagolás és Szövethúzás - vetülék bevetés Láncfonalőr Nyüstmozgatás és Mintavezérlés

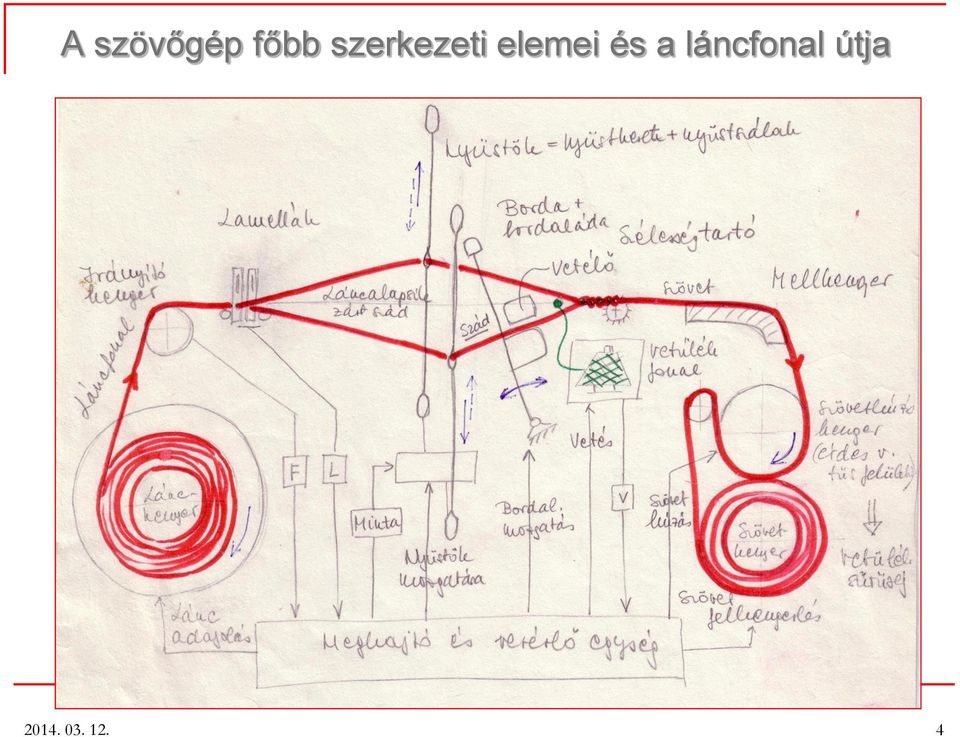

4 A szövőgép főbb szerkezeti elemei és a láncfonal útja

A szövet műszaki rajza A szövet szerkezeti és mechanikai tulajdonságait befolyásolják: - A lánc- és vetülékfonalak szerkezeti és mechanikai tulajdonságai - A szövetszerkezet jellemzői - A szövet

5 A szövet műszaki rajza A szövet szerkezeti és mechanikai tulajdonságait befolyásolják: - A lánc- és vetülékfonalak szerkezeti és mechanikai tulajdonságai - A szövetszerkezet jellemzői - A szövet kikészítése A szövetszerkezet jellemzői: - Kötésminta - Lánc- és vetülék sűrűsége [fonal/10cm] - Lánc- és vetülék bedolgozódása [%] - Területi sűrűség [g/m 2 ] - Vastagság [mm] A textilszerű mechanikai viselkedés jellemzői: - A fonalrendszerek irányában nagy szakítóerő és nagy modulus, valamint kis szakadási nyúlás - A fonalrendszerekkel szöget bezáró irányokban kis szakítóerő és kis modulus, valamint nagy szakadási nyúlás - Kis hajlító merevség és kis nyíró merevség - Redőződés és térformákra idomulási képesség

- Vastagság [mm] A textilszerű mechanikai viselkedés jellemzői: - A fonalrendszerek irányában nagy szakítóerő és nagy modulus, valamint kis szakadási nyúlás - A fonalrendszerekkel

6 Alapkötések

7 Szövőgépek típusai vetülékbevitel szerint

8 Vetélős szövőgép

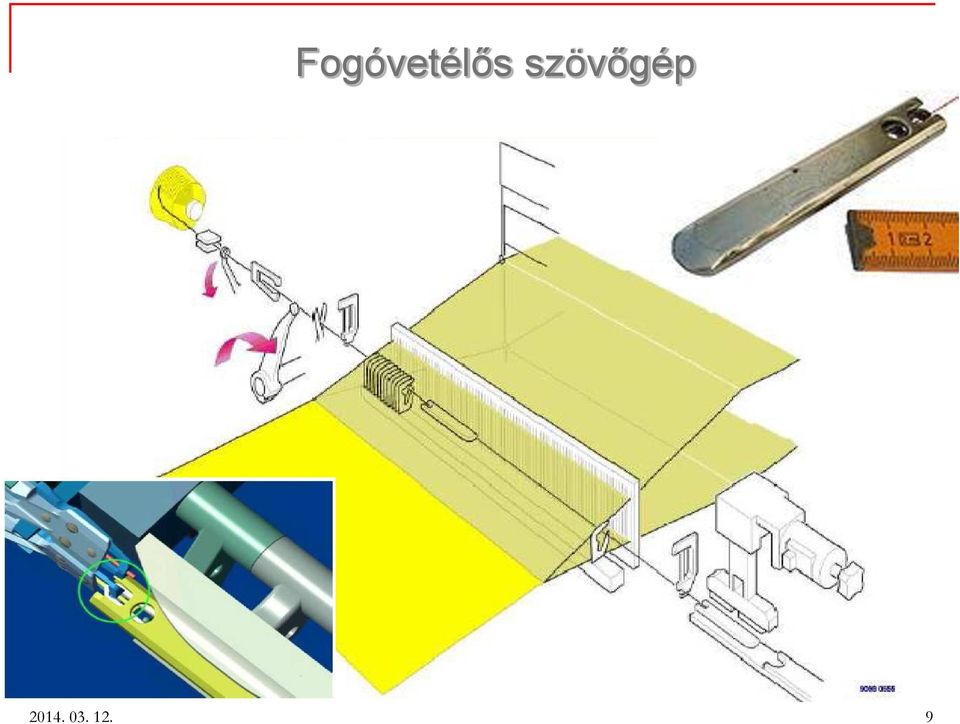

9 Fogóvetélős szövőgép

10 Fogóvetélős szövőgép

11 Vetülékvivős (ragadókaros) szövőgépek Vetülékbeviteli elvek: a) Dewas; b) indirekt vetülékátadás; c) Ancet Fayolle; d) Gabler; e) kétágú befűzés A gépek lehetnek: a) merev karosak, nagy helyigény b) hajlékony karosak, ehhez szádon belüli megvezetés szükséges

kétágú befűzés A gépek lehetnek: a) merev karosak, nagy helyigény b)

12 Légsugaras szövőgép

13 Légsugaras vetülékbevitel

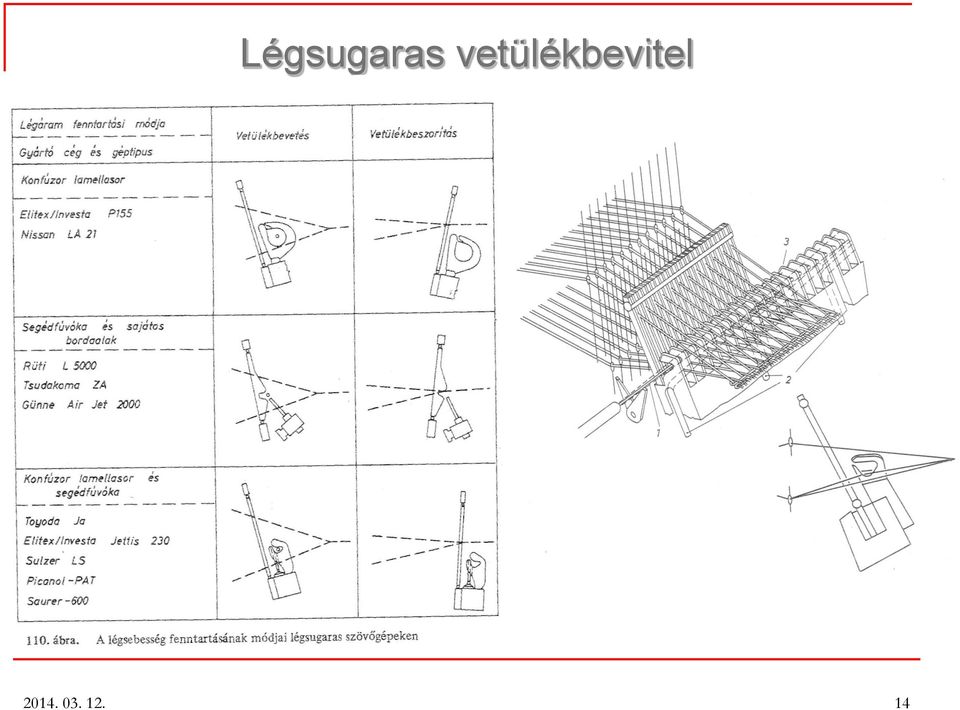

14 Légsugaras vetülékbevitel

15 Vetülékirányban hullámzó szádas szövőgépek

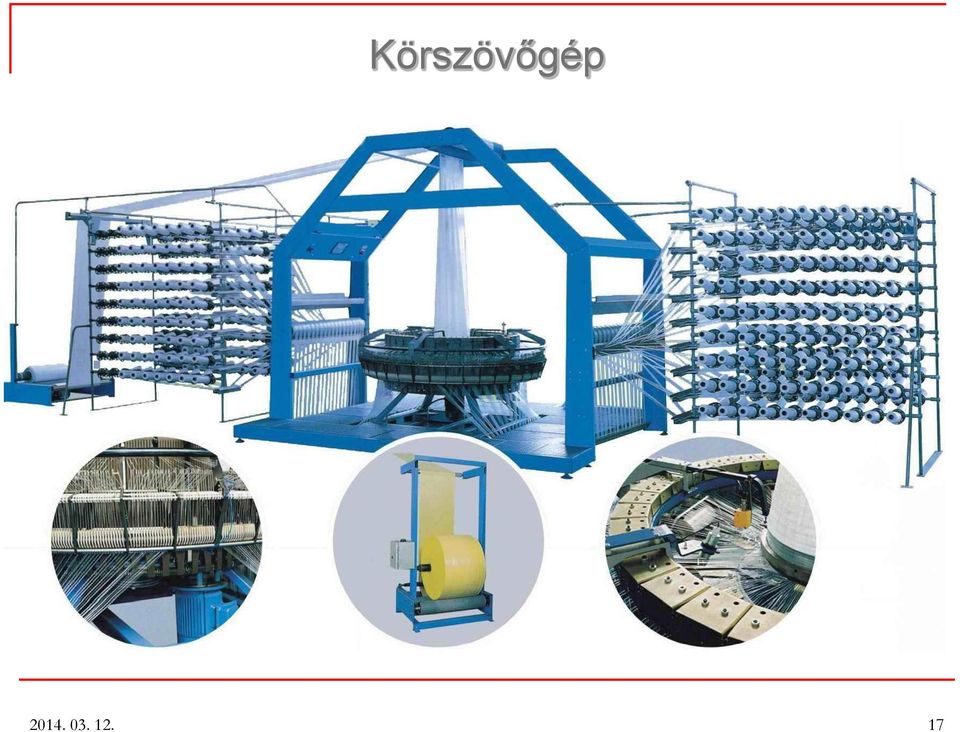

16 Körszövőgép

17 Körszövőgép

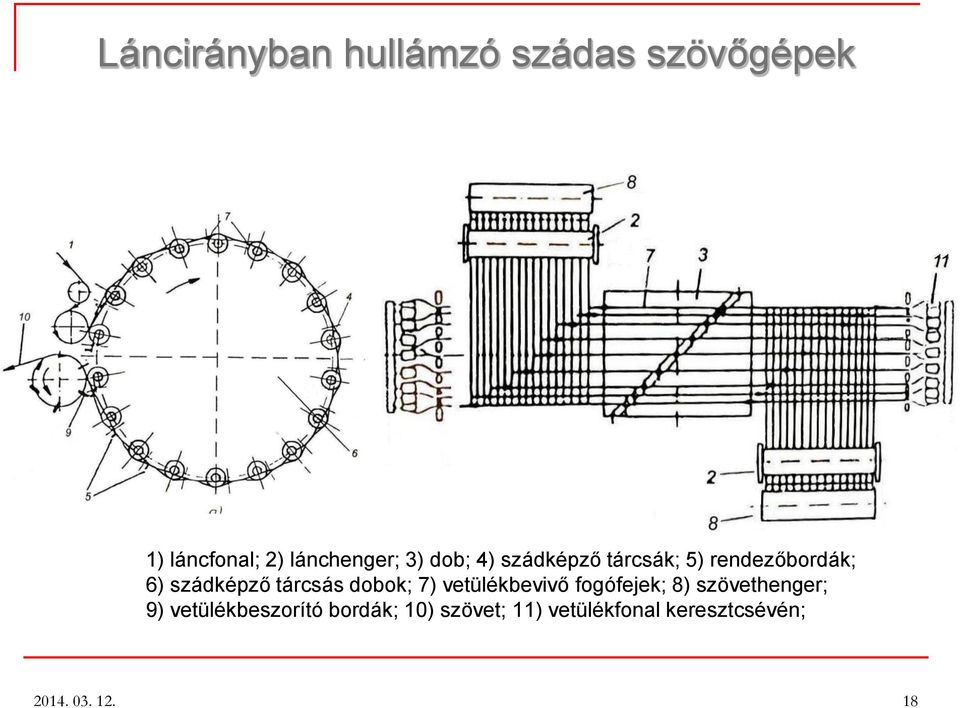

18 Láncirányban hullámzó szádas szövőgépek 1) láncfonal; 2) lánchenger; 3) dob; 4) szádképző tárcsák; 5) rendezőbordák; 6) szádképző tárcsás dobok; 7) vetülékbevivő fogófejek; 8) szövethenger; 9) vetülékbeszorító bordák; 10) szövet; 11) vetülékfonal keresztcsévén;

dobok; 7) vetülékbevivő fogófejek; 8) szövethenger; 9)

Jacquard szövés Szádképzés nagy mintaelemű szövetmintázatok esetén (200 és annál több különbözőképpen kötő láncfonal) Jacquard gép vázlata 1) lyukkártya; 2)

19 Jacquard szövés Szádképzés nagy mintaelemű szövetmintázatok esetén (200 és annál több különbözőképpen kötő láncfonal) Jacquard gép vázlata 1) lyukkártya; 2) kártyahasáb 3) tapintó tű; 4) Jacquard zsinór; 5) platina (platte); 6) nyüstszál 7) kés 8) nyüstvisszahúzó súly 9) nyomórugó fenékdeszka; rendeződeszka;

kártyahasáb 3) tapintó tű; 4) Jacquard zsinór; 5) platina (platte); 6) nyüstszál

20 Lyukkártyás Jacquard szövőgépek Elektronikus

21 Különleges szövetszerkezetek Többrétegű szövetek Tömlőszövet és kétszeres szélességű szövet (táblai ábra) Többszörös szád, csak merevkaros vetülékbevitel Doublék Vetülékbársony

22 Különleges szövetszerkezetek Többrétegű szövetek frottir láncbársony

23 Jacquard szövés alkalmazása Kétrétegű légzsák szövése jacquard-géppel felszerelt légsugaras szövőgépen

24 Jacquard szövés alkalmazása 3D-s alakra szövés: Különböző sebességű szövethúzó szegmensek Lengő és függőleges bordamozgatás Jacquard szádképzés és csévéről vezetett láncfonalak

25 Jacquard szövés alkalmazása

26 Üreges kelme üvegszálból kétrétegű szövéssel

27 Üreges kelme kétrétegű szövéssel Speciális szövőgép: - Dupla ragadókaros vetülékbevitel - Speciális kelmehúzás - Jacquard szádképzés Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden

28 Üreges kelme drótból

29 3D-s szövés Láncfonalak rendezésének lehetőségei

30 3D-s szövés Szádképzés

31 3D-s szövés A 3D szövés menete: 3D szövéssel készíthető szerkezetek:

32 3D-s szövéssel készült termékek

33 Forgófonalas szövés Félforgófonalas szövet: A láncfonalak nem csak a vetülékfonallal kereszteződnek, hanem egymással is. Forgófonalas szegély

34 Forgófonalas szegélyképzés

35 Forgófonalas szövés Dreher nyüstökkel

36 Lengő tűborda Forgófonalas szövés tűbordával Álló tűborda Tűbordás ill. féltű-nyüstös dreher-technológia A lengő tűborda a bordaládáról föl-le lengetve a felső szádat képzi. Az álló tűbordát a lengő tűborda felső helyzetében ide-oda oldal irányba mozgatva az álló és a forgó lánc helyzete felcserélődik. A láncok elrendezéséből adódóan a szádképzéskori hosszváltozás kisebb, így ez a megoldás kisebb nyúlású láncok (üveg, szén) szövését is lehetővé teszi

37 Triaxiális szövés

38 Fonatolás Tömlő fonatolása Szalag fonatolása

39 Fonatolás

40 Fonatolás

41 Fonatolás

42 Fonatolás

43 Fonatolás Forgókoszorús fonatológép működési elve 1) külső forgótárcsa; 2) belső forgótárcsa; 3) külső orsó; 4) belső orsó; 5) külső orsóról jövő pászma; 6) belső orsóról jövő pászma; 7) pászmavezető emeltyűskar; 8) emeltyűskart vezető hullámpálya; 9) orsótartó; 10) szakaszos gyűrűpálya; 11) áthajtó fogaskerék; 12) fogaskerék; 13) tömlő; 14) külső orsóról jövő pászma keresztmetszete;

44 Köszönöm a figyelmet!
