7. Fogazatok megmunkálása határozott élgeometriájú szerszámokkal
|
|
- Mária Szalainé
- 7 évvel ezelőtt
- Látták:
Átírás
1 7. Fogazatok megmunkálása határozott élgeometriájú szerszámokkal A fogazatok kapcsolódása 7.1 Alapfogalmak Fogaskerék hajtások csoportosítása Egyenes külső Egyenes belső Külső kúpfogazat
2 Fogasléc Fogasív Tányérkerék, síkkerék Metsződő tengely, kúpkerékpár Metsződő tengely, csavarkerékpár Metsződő tengely, csavarkerékpár Hipoid kerékpár Hengeres csigahajtópár Toroid hajtópár
3 7.2 Fogazatmegmunkáló eljárások felosztása 7.3 Profilozó eljárások a) Profilozó eljárások marás Vésés üregelés Megmunkálás alakátvitellel Fogprofil = Fogárok normálmetszeti profilja egy szerszámmal egy modul és fogszám gyártható a) Marás tárcsamaróval v. ujjmaróval (modulmaróval) b) Lefejtő eljárások a fogprofil burkolóvágások révén jön létre főmozgás, előtoló mozgás, lefejtő mozgás (gördülés) egy szerszámmal többféle fogszám gyártható A lefejtés lehet: folyamatos szakaszos Jellegzetességek: Mindig osztással megy végbe Szerszám homlokszöge = 0 Egyetemes gépek és készülékek Nagy átmérőjű munkadarabok A marókat készletekben gyártják

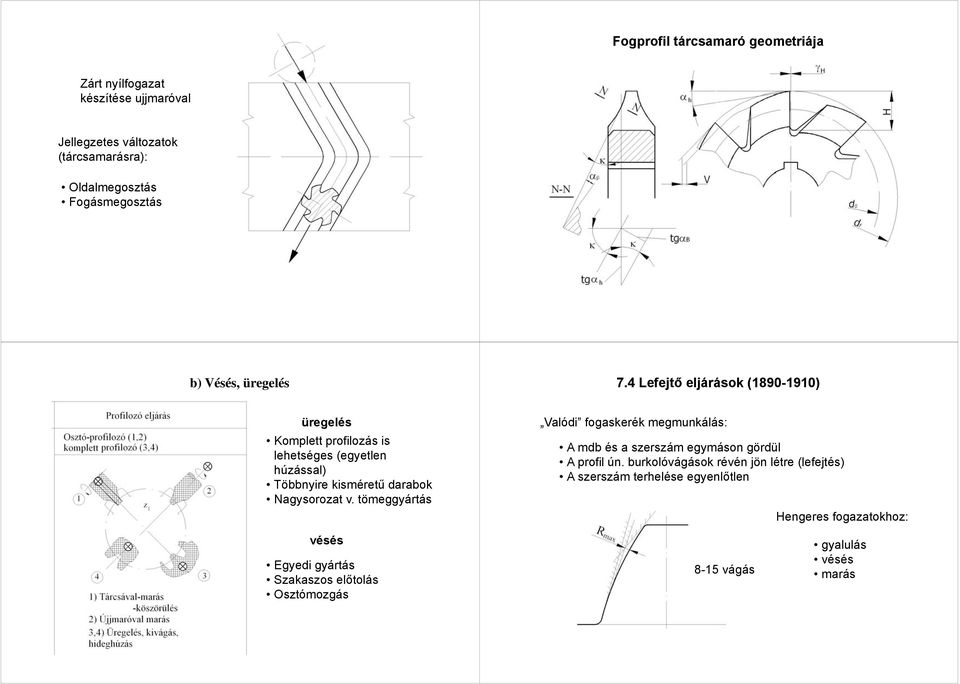

4 Fogprofil tárcsamaró geometriája Zárt nyílfogazat készítése ujjmaróval Jellegzetes változatok (tárcsamarásra): Oldalmegosztás Fogásmegosztás b) Vésés, üregelés 7.4 Lefejtő eljárások ( ) üregelés Komplett profilozás is lehetséges (egyetlen húzással) Többnyire kisméretű darabok Nagysorozat v. tömeggyártás Valódi fogaskerék megmunkálás: A mdb és a szerszám egymáson gördül A profil ún. burkolóvágások révén jön létre (lefejtés) A szerszám terhelése egyenlőtlen Hengeres fogazatokhoz: vésés Egyedi gyártás Szakaszos előtolás Osztómozgás 8-15 vágás gyalulás vésés marás
5 Ismételten a fogazatok kapcsolódásáról Fogaskerék megmunkálás lefejtéssel Lefejtő fogvésés (Fellows eljárás) Lefejtő fogvésés i=z s /z w =n w /n s
6 Lefejtő fogvésés Fogásmélység beállítása: begördüléssel, a mdb. 1-1/4 fordulat alatt készül el Vezérlőtárcsával valósítják meg 1.pont: h=0 2.pont: h=h max Szerszáma: a metszőkerék (változó profileltolású éllel rendelkező fogaskerék ) Fogmetsző gép kinematikai elrendezése Egyszerű mozgásviszonyok Bonyolult szerszám Elemi fogazat: x=0
7 Ferde fogazatok is megmunkálhatók: +mozgás a szerszámnak (spirál) sz-mdb ellentétes emelkedésűek Ferde fogazat előállítása metszőkerékkel, Cserélhető csavarvezeték segítségével 1. csavarvezeték, 2. vezetőhüvelyt forgató kerék, 3. vezetőcsap Belső fogazatok is megmunkálhatók. Lefejtő fogvésés, belső fogazat Lefejtő foggyalulás (Maag eljárás) Nagyobb pontosság Kisebb termelékenység Nagyon bonyolult mozgások (mechanika) Legegyszerűbb szerszám
8 Lefejtő foggyalulás Visszalöketnél a kés kiemel (billen) A megmunkálás kinematikája: 1-2: begördítés (1. fog kialakul) 3: további fogak megmunkálása 4: gyors visszagördülés 5: gyors kigördülés + osztás a megfelelő fogszámmal Ferde fogazat gyalulása: egyenesfogú v. ferdefogú fésűskéssel Maag fésűskés geometriai kialakítása: Sík felületek határolják Mindenütt névleges profillal bír Sokszor és könnyen újraélezhető (csak szilárdsági limitje van)

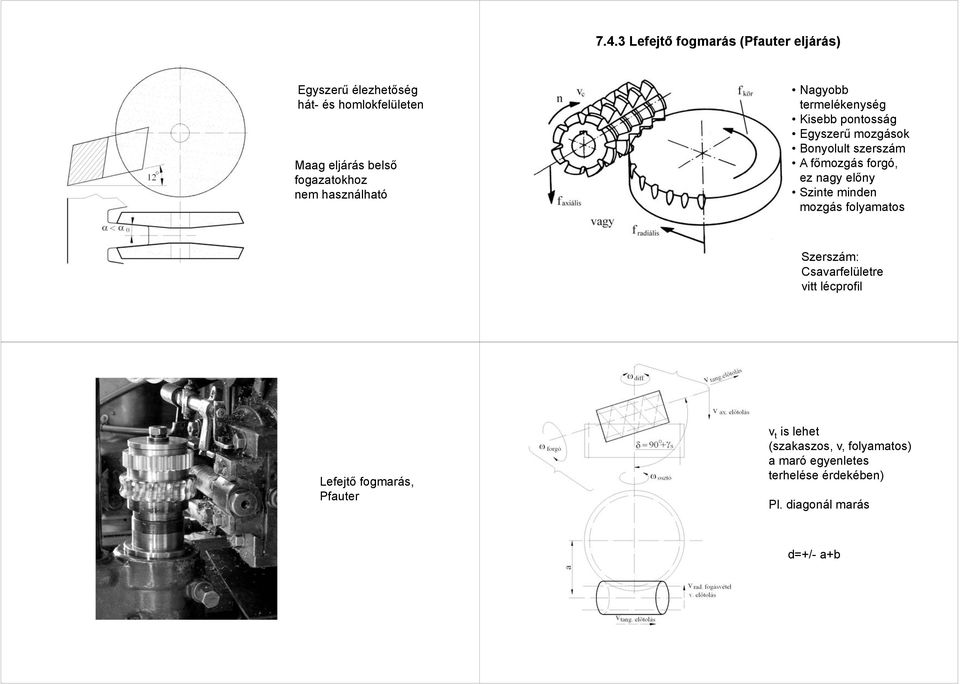

9 7.4.3 Lefejtő fogmarás (Pfauter eljárás) Egyszerű élezhetőség hát- és homlokfelületen Maag eljárás belső fogazatokhoz nem használható Nagyobb termelékenység Kisebb pontosság Egyszerű mozgások Bonyolult szerszám A főmozgás forgó, ez nagy előny Szinte minden mozgás folyamatos Szerszám: Csavarfelületre vitt lécprofil Lefejtő fogmarás, Pfauter v t is lehet (szakaszos, v, folyamatos) a maró egyenletes terhelése érdekében) Pl. diagonál marás d=+/- a+b
10 Diagonális marás A lefejtő fogmarás kinematikai lánca Z ö : maró bekezdések száma Z: mdb fogszáma Kivitelezési módszerek: Alulról felfelé (egyenirányú marás) termelékenyebb Csak axiális előtolással Axiális és radiális előtolással (l út csökkentése) Az előtolás és az érdesség kapcsolata
11 Lefejtő fogmaró gép felépítése A szerszám újraélezése A hátfelület hátraesztergált A homlokszög g=0 o

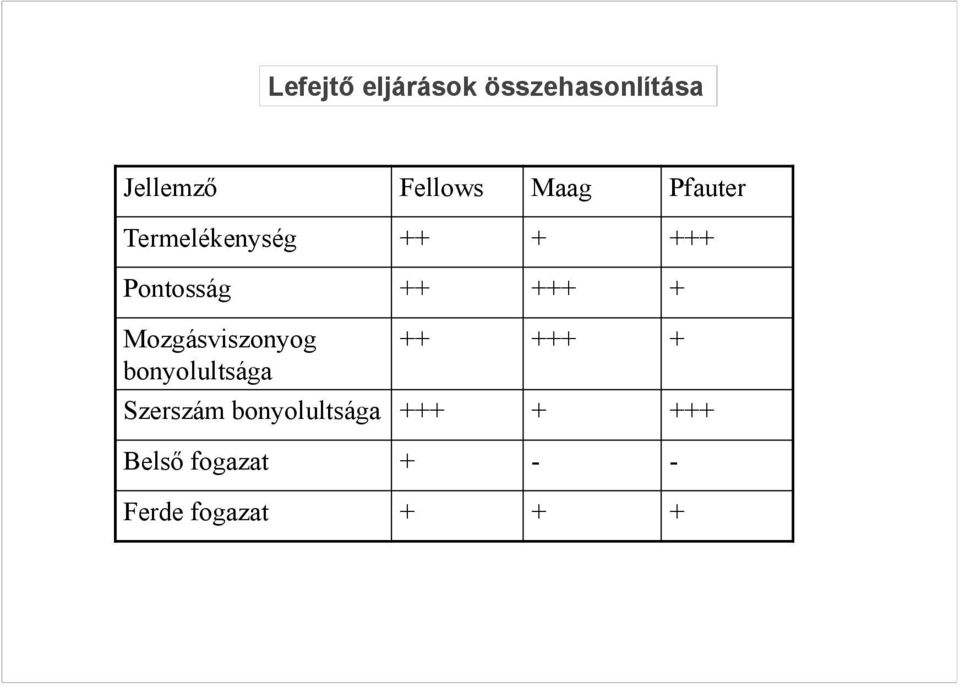

12 Lefejtő eljárások összehasonlítása Jellemző Fellows Maag Pfauter Termelékenység Pontosság Mozgásviszonyog bonyolultsága Szerszám bonyolultsága Belső fogazat Ferde fogazat + + +
