mennyiségmér Ultraheat T550- (UH50- ) tési energiamér Ultracold T550- (UH50- ) Szerelési-

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "mennyiségmér Ultraheat T550- (UH50- ) tési energiamér Ultracold T550- (UH50- ) Szerelési-"

Átírás

1 mennyiségmér Ultraheat T550- (UH50- ) tési energiamér Ultracold T550- (UH50- ) Szerelési- UH d HU és karbantartási leírás Megjegyzés: A szövegben el forduló mennyiségmér kifejezés amennyiben nincs másként megfogalmazva a h tési mér re is vonatkozik. A T550 (UH50) h mennyiségmér k gyárilag csak tési alkalmazásra vannak paraméterezve, tés- ill. f tés/h tés felhesználási igényt rendeléskor jelezni kell! Biztonsági el írás Ne emelje a készüléket a számlálóm nél fogva! Ügyeljen az éles sarkra, felületekre (menet, karima, mér cs )! A be- és kiszerelést csak szakképzett személy végezheti. A be- és kiszerelést csak nyomásmentesített rendszerben szabad végezni. A beszerelésnél hideg nyomáspróbát kell végezni. Csak az alábbi üzemi feltételek mellett használja, ellenkez esetben veszélyt ozhat, és a garancia elveszik. A kalibrálási címke eltávolítása a garancia elvesztését eredményezi. A 110 V / 230 V-os kivitelek csatlakoztatását csak szakképzett villanyszerel végezheti. A Lítium-elemeket csere esetén vissza kell küldeni. A készülék villámvédelme megoldott ezt az épület vezetékélésénél kell biztosítani. Csak egyféle feszültség megtáplálás szerelhet be, a piros zárófedél eltávolítása tilos Általános információk A számlálóm egy adapterlemezzel rögzített, melyr l az az átfolyásmér egység lefelé nyomásával választható le. A csomagolást meg kell tartani, hogy a hitelesítési id szak lejártával a mér t az eredeti csomagolásában lehessen szállítani. Amikor a mér nincs elemmel megtáplálva az aktuális dátumot és id t az üzembe helyezéskor be kell állítani. (lásd. Paraméterezés ) A 110 V / 230 V hálózati tápegység érintésvédelme II. osztályba sorolt, ezért a mér cseréjénél a tápfeszültség kikötése szükséges. A mér összes kábelét minimálisan 300 mm távolságra vezesse nagyfeszültség vagy magasfrekvenciájú kábelekt l! A kavitációt elkerülend a rendszernyomás legyen minimálisan 1 bar q p -nél és kb. 3 bar q s -nél. (kb. 80 C közegh mérséklet mellett). A h mennyiségmér a gyárat tökéletes állapotban hagyja el. Kalibrálást, karbantartást, alkatrész cserét és javítást kizárólag képzett személy végezhet, aki tisztában van a felmerül veszélyekkel. A gyártó kérés esetén további támogatást fog biztosítani. A kalibráció elvégzését igazoló címkét felsérteni vagy eltávolítani szabad! Ellenkez esetben a garancia és a kalibráció érvnyessége elveszik. Beépítés Válassza ki a beépítés helyét (visszatér vagy el remen ), és irányát a mér jelölésével megegyez en. Tanulmányozza a mérettáblázatot, hogy rendelkezésre áll-e megfelel méret szabad hely! Bevezet és kivezet szakasz kialakítása szükséges! Azonban, ha a mér t közös visszatér ágába építjük pl. f tés és melegvíz, akkor a beépítés helye a T-idomtól min. 10 x DN távolságra kell legyen, hogy a különböz h mérséklet közegek megfelel en keveredhessenek. A mennyiségmér k beépítése el tt a rendszert alaposan át kell mosni. Ahogy a 2. oldalon a példák mutatják az átfolyásmér vízszintesen vagy függ legesen is beépíthet két elzáró közé a mér n feltüntetett áramlási iránynak megfelel en. Az érzékel ket ugyanazon f tési körbe kell beépíteni ahová az átfolyásmér került. tési mér ként történ alkalmazásnál lásd 3. oldalt. Az érzékel k golyóscsapkal, merül csövekkel vagy közvetlenül építhet k be. Az érzékel végeknek legalább a cs középig be kell érniük. A h mérsékletérzékel ket és csavarzatat a manipulációk elkerülése végett plombálni kell. Kis h mennyiségmér k (Q p 0,6 2,5 m 3 /h) Beépítési méret 110 mm (menetes) Ultrahangos h mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 1 / 8

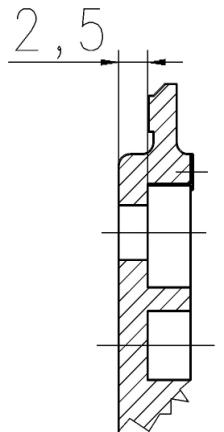

2 Beépítési méret 130 mm (menetes) Beépítési példák Golyóscsap Beépítési méret 190 mm (menetes) Beépítési méret 190 mm (karimás) Nagy h mennyiségmér menetes csatlakozással Alternatív beépítési Beépítési példa golyóscsappal (ajánlott DN25-ös méretig) Menetes karmantyú merül cs vel lehet ség Beépítési példa merül cs vel (ajánlott DN25 méret felett) Nagy h mennyiségmér karimás csatlakozással Szerel adapter készlet útmutató (direkt merülés érzékel höz) Az 5,2x45mm méret érzékel vel rendelkez mennyiségmér khöz a szerel készletet igény szerint rendelhet. Ezáltal az érzékel direkt merüléssel szerelhet pl. egy karmantyúval. Szerelési tanács (lásd ábra): tolja fel az O-gy t a melléklet szerel tollal a szerelési pontra. Fogja a két m anyag fél csavart és tegye az érzékel n található a 3 horonynál, nyomja össze és csavarja be ütközésig (kézzel, meghúzási nyomaték 3-5 Nm) Szerel adapter készlet Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 2 / 8

3 Számlálóm A számlálóm környezeti h mérséklete haladhatja meg az 55 C-ot. Ne tegye ki direkt napfénynek! Amennyiben a közegh mérséklet 10 C és 90 C közötti, a számlálóm az átfolyásmér n hagyható vagy falra szerelhet (osztott szerelés). Az adapterlemez a falon vagy az átfolyásmér n úgy igazítható, hogy kijelz kényelmesen leolvasható legyen. A számlálóm leszereléshez csúsztassa házat felfelé és vegye le. Most az adapterlemez lecsavarozható a falra szereléshez, vagy a számlálóm egyszer en a kívánt pozícióba forgatható és visszanyomható, míg a helyére kattan. Adapterlemez (felülnézet) Adapterlemez (oldalnézet) vezetékeken keresztül a számlálóm be jutni. (Alul hurkolja a vezetékeket)! Átfolyásmér fedél Megengedett beépítési helyzetek hidegenergia mér nél Tápellátás A h mennyiségmér megtáplálható elemmel vagy hálózati tápegységen keresztül. A 110 V / 230 V os tápegység tozott és érintésvédelme II. osztályba sorolt. A modul bármikor ki- és beszerelhet ek. Az alapkivitelnél egy elem kerül gyárilag beszerelésre és azt felnyitni szabad. Nem kerülhet érintkezésbe vízzel, valamint szabad 80 C-nál magasabb h mérsékletnek kitenni. A használt elemeket össze kell gy jteni, és a megfelel hulladék gy jt helyre kell szállítani. Mint különleges kivitel egy hálózati tápegységmodul is beépíthet. A 110 V AC és a 230 V AC kiviteleknél gyárilag kivezetett kábel áll rendelkezésre, ezt kell csatlakoztatni a hálózatra a feszültségszintnek megfelel en. A 24V AC/DC kivitelnél terminál vannak kábel helyett. A 110V és 230V hálózati tápegységes mér ket 6A-es biztosítékkal kell védeni, közel a mér höz mely illetéktelen kapcsolás ellen védett. Amennyiben a közegh mérséklet 10 C alatti vagy 90 C feletti a számlálóm vet kötelez en falra kell szerelni (osztott szerelés). Ebben az esetben vegye le a számlálóm vet az adapterlemezr l, csavarozza le az adapterlemezt az átfolyásmér l és rögzítse a fel a falra. Tegye rá vissza számlálóm vet. A kiszerelhet adatkábel h mennyiségmér szétszerelhet a beépítés idejére. Az installáció után ügyelni kell a megfelel párosításra (átfolyásmér, kalkulátor). Az adatkábelt szabad meghosszabítani. tési energia mér ként történ beépítés tés vagy kombinált h tés/f tés mér ként a szerelésnél ügyeljen arra, hogy az átfolyásmér n található fekete m anyag rész oldalra vagy lefelé álljon (a kondenzáció miatt). A mér csövet mindig a visszatér ágba kell beépíteni. A számlálóm vet a mér cs l külön kell választani pl. falra történ szereléssel. (Osztott szerelés) Biztosítsa, hogy a kondenzvíz ne tudjon a Csatlakozó Zárófedél Elem beszerelése Nyomja befelé a négy oldalsó rögzít fület a ház oldalán és távolítsa el a fedelet, ezután fordítsa a szertáblát az óramutató járásával ellentétes irányban, amíg lehet. Nyissa ki a piros zárófedelet felfedve a megfelel rekeszt. (Bal oldalon 2 x AA vagy C, jobb oldalon D elem részére.) Helyezze az elemet a megjelölt polaritással az elektronika egység megfelel rekeszébe. A m szerlapot az óramutató járása szerint forgassa vissza az eredeti pozíciójába. Megjegyzés: Az AA és C elemeket egy tartóba kell bepattintani. A mér k légi úton történ szállítása esetén az elemet ( C éd D cella) kiszerelve, külön kell szállítani. Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 3 / 8

4 Tápegységmodul beszerelése Az elem helyett egy hálózati tápegységmodul (110 V /230 V kivezetett kábellel, 24 V sorkapoccsal) is beszerelhet. Ekkor a piros zárófedelet balra kell hajtani, a jobb rekesz szabaddá válik a hálózati modul részére. Távolítsa el jobboldalon alul található gumifoglalatot felfelé, húzza ki a dugót, majd f zze át a modul csatlakozó vezetékét (hálózati feszültség t) a foglalaton. Helyezze el a modult az elektronika egység jobb fels rekeszében, majd tegye vissza a foglalatot a vezetékkel felülr l. Csatlakoztassa a vezetékeket a jelöléseknek megfelel en. A másik csatlakozót (alacsony feszültség t) csatlakoztassa az alaplapon lév aljzatba. Megjegyzés: A 24V AC/DC kivitelnél 5,0 6.0 mmnél nagyobb átmér kábel alkalmazható! A 110V/230V-os kivitelt csak szakképzett villanyszerel kötheti be! A hitelesítési id szak lejártakor a cserénél vegye ki a tápegység modult a kábellel és a kábelfoglalattal együtt, szerelje be az új mér t, és helyezze bele a modult. Mivel a tápegység érintésvédelme II. osztályba sorolt, ezért a mér cseréjénél a tápfeszültség kikötése szükséges. Opcionális modul Az UH50 h mennyiségmér alapkivitelben egy EN :2002 optikai interfésszel van felszerelve. Továbbá beépíthet kett a következ kommunikációs modul közül a távkiolvasás érdekében: Impulzusmodul (h mennyiség/térfogat/egység státusz/tarifa regiszter 1/tarifa regiszter 2) CL-Modul (passzív 20 ma áramhur EN :2002 szerint) M-Bus-Modul EN szerint, fixált és kiterjesztett, variálható protoll (csatlakozási lehet ség különböz f tés szabályzókhoz) Analóg-Modul Rádiós-Modul Multi-Modul (küls ) Hatósági címke Tömszelence Modul 1 Modul 2 További technikai információk és adat a modulból az UH számú tervezési segédletben találhatóak. Sorkapcs A 2 és 4 pólusú sorkapcs a küls modul kábeleinek csatlakoztatására használhatók Érvég hossza 5mm Csatlakozókapacitás merev vagy flexibilis, 0,2-2,5 mm² flexibilis érvéghüvellyel, 0,25-1,5 mm² vezetékek AWG méretig Közösített (2 azonos átmér kábel) Merev vagy flexibilis, 0,2-0,75 mm² Flexibilis, szigeteletlen érvéghüvellyel 0,25-0,34 mm² Flexibilis, szigetelt TWIN-érvéghüvellyel 0,5-0,75 mm² Ajánlott csavarhúzóméret: 0,6 x 3,5 mm Meghúzási nyomaték:0,4 Nm Modul kombinációs lehet ségei A gyors impulzus kiadásra beállított Impulzus- Modult a Modul 2 aljzatba kell behelyezni. Megjegyzés: A Modul 1 aljzatba épített további impulzus modul beszerelése a Modul 2 kimeneti értékeinek megváltozását eredményezheti! A rádiós modult mindig Modul 2-ként kell beépíteni. A további korlátozásat az alábbi táblázat mutatja.. Ezek a modul nincsenek hatással a mér fogyasztására és bármikor cserélhet ek a hatósági matrica megsértése nélkül. Kommunikációs modul Az alsó jobboldali területbe gyárilag két kommunikációs modul építhet be. Utólagos beszerelése esetén a szükséges érintésvédelmi méréseket el kell végezni. Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 4 / 8

5 AM = Analóg-Modul MB = M-Bus-Modul CL = CL-Modul RM = Rádiós-Modul AM Modul #2 aljzatba szerelt Impulzus- Modul Standard Gyors *) MB CL RM Lazítsa fel számlálóm fedelét az oldalsó zárófülek benyomásával, és vegye le! F zze be kívülr l az el remen érzékel kábelét a 2., a visszatér érzékel kábelét a 3. tömszelencén! Blankolja meg a vezetéket a rajz szerint! AM (4) Modul #1 alzatba szerelt... Impuls-Modul Standard gyors (3) (2) MB CL RM (4) (4) (1) (1) ne m *) Kizárólag 1 gyors impulzus modul beépítése lehetséges, csak a Modul 2 aljzatba, impulzushossz = 2 ms, amikor az Modul 1 aljzat nincs használatban (1) M-Bus csatlakoztatása esetén a CL-modul kiolvasása 40 s-ig is eltarthat (2) Impulzushossz gyors impulzus esetén min. 5 ms (3) Az els és a második csatorna egyedileg paraméterezhet (4) Mindkét modul másodlagos címének változtatása csak a Modul 1-en keresztül lehetséges Kommunikációs modul beépítése A kommunikációs modul egy 6 pólusú visszahatásmentes csatlakozón keresztül kapcsolódnak, így be- és kiszerelésük bármikor lehetséges. Tegye kommunikációs modult a helyes pozícióba, helyezze be a két vezet aljzatba, majd nyomja be! Küls kábel csatlakoztatásához vágja le a tömszelencét úgy, hogy a megfelel keresztmetszet biztosítva legyen a kábel számára! zze a kábelt a tömszelencén kívülr l, blankolja meg és kösse be! A kábel árnyékolását a mér be szabad bekötni! Vegye figyelembe a modul helyes aljzatának kiválasztását, és a lehetséges kombinációkat. Gyárilag szerelt érzékel k A gyárilag szerelt érzékel ket szabad kikötni, megrövidíteni vagy meghosszabbítani. Érvéghüvely Csatlakoztassa a vezetékeket az készülékre nyomtatott kapcsolási vázlat szerint! A kétvezetékes csatlakoztatást az 5/6 és 7/8 sorkapcson kell megtenni. Nem szabad a kábel árnyékolását a mér be bekötni. Ezután helyezze az érzékel t a merül hüvelybe, golyóscsapba vagy T-idomba és az illetéktelen hozzáférés ellen plombálja. A lehetséges F8 hibaüzenetet a paraméter beállítási menüben (lásd 8. oldal) törölheti. Helyezze vissza a fedelet, majd nyomja rá, amíg miden rögzít fül hallhatóan a helyére pattan! Paraméterezés Rögzít fülek Rögzít fülek Megjegyzés: A Szervizgomb m ködtetése érdekében a házfedelet ideiglenesen el kell távolítani. Szervizgomb Dátum és Óra beállítása A számláló a hálózati táp vagy csatlakoztatott elem esetén közvetlenül a Dátum és Óra beállító menüvel indul. Dátum beállítása Óra beállítása Kalibrálási címke Visszatérés normál üzemmódba (kézi) LCD-Gomb 1 LCD-Gomb 2 LCD-Kijelz Helyszínen szerelt érzékel A helyszínen szerelt érzékel khöz (max. kábelhosszúság 5 m meghosszabbítása lehetséges) a 2. és 3. tömszelencét vágja le a kábelnek megfelel keresztmetszet biztosításához! Nyomja az LCD-Gomb 1-et ismétl en, amíg a kívánt érték meg jelenik! Ekkor nyomja meg az LCD-Gomb 2- t! Állítsa be a dátumot és az id t a Paraméterek beállítása -ban leírtak szerint! Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 5 / 8

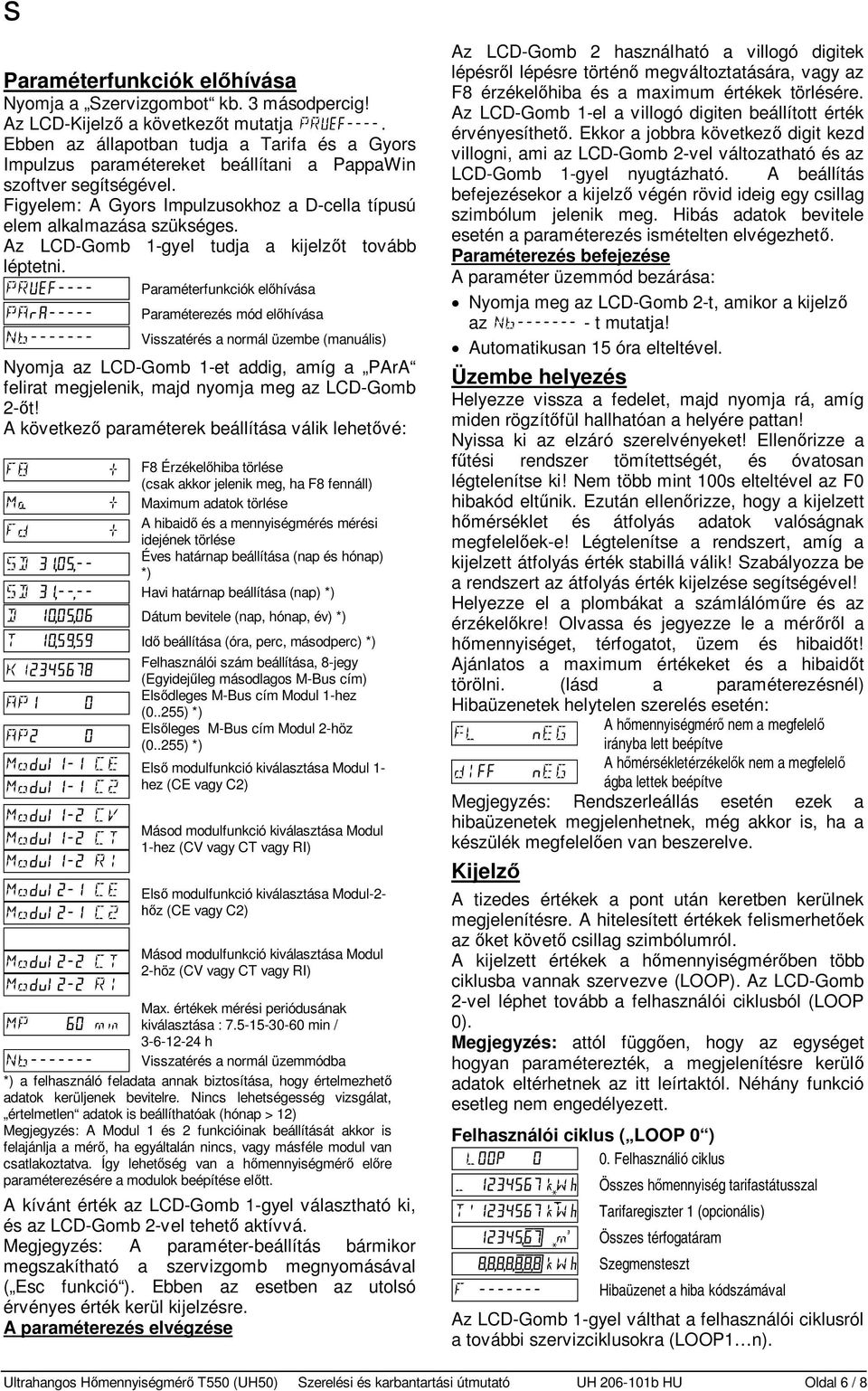

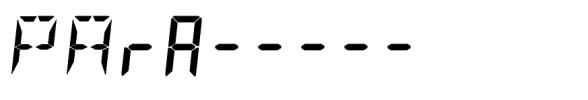

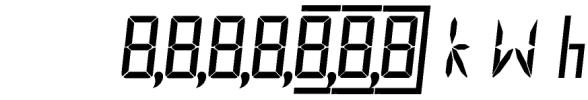

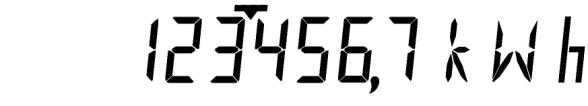

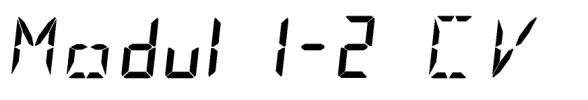

6 Paraméterfunkciók el hívása Nyomja a Szervizgombot kb. 3 másodpercig! Az LCD-Kijelz a következ t mutatja. Ebben az állapotban tudja a Tarifa és a Gyors Impulzus paramétereket beállítani a PappaWin szoftver segítségével. Figyelem: A Gyors Impulzushoz a D-cella típusú elem alkalmazása szükséges. Az LCD-Gomb 1-gyel tudja a kijelz t tovább léptetni. Paraméterfunkciók el hívása Paraméterezés mód el hívása Visszatérés a normál üzembe (manuális) Nyomja az LCD-Gomb 1-et addig, amíg a PArA felirat megjelenik, majd nyomja meg az LCD-Gomb 2- t! A következ paraméterek beállítása válik lehet vé: F8 Érzékel hiba törlése (csak akkor jelenik meg, ha F8 fennáll) Maximum adat törlése A hibaid és a mennyiségmérés mérési idejének törlése Éves határnap beállítása (nap és hónap) *) Havi határnap beállítása (nap) *) Dátum bevitele (nap, hónap, év) *) Id beállítása (óra, perc, másodperc) *) Felhasználói szám beállítása, 8-jegy (Egyidej leg másodlagos M-Bus cím) Els dleges M-Bus cím Modul 1-hez (0..255) *) Els leges M-Bus cím Modul 2-höz (0..255) *) Els modulfunkció kiválasztása Modul 1- hez (CE vagy C2) Másod modulfunkció kiválasztása Modul 1-hez (CV vagy CT vagy RI) Els modulfunkció kiválasztása Modul-2- z (CE vagy C2) Másod modulfunkció kiválasztása Modul 2-höz (CV vagy CT vagy RI) Max. értékek mérési periódusának kiválasztása : min / h Visszatérés a normál üzemmódba *) a felhasználó feladata annak biztosítása, hogy értelmezhet adat kerüljenek bevitelre. Nincs lehetségesség vizsgálat, értelmetlen adat is beállíthatóak (hónap > 12) Megjegyzés: A Modul 1 és 2 funkcióinak beállítását akkor is felajánlja a mér, ha egyáltalán nincs, vagy másféle modul van csatlakoztatva. Így lehet ség van a h mennyiségmér el re paraméterezésére a modul beépítése el tt. A kívánt érték az LCD-Gomb 1-gyel választható ki, és az LCD-Gomb 2-vel tehet aktívvá. Megjegyzés: A paraméter-beállítás bármikor megszakítható a szervizgomb megnyomásával ( Esc funkció ). Ebben az esetben az utolsó érvényes érték kerül kijelzésre. A paraméterezés elvégzése Az LCD-Gomb 2 használható a villogó digitek lépésr l lépésre történ megváltoztatására, vagy az F8 érzékel hiba és a maximum értékek törlésére. Az LCD-Gomb 1-el a villogó digiten beállított érték érvényesíthet. Ekkor a jobbra következ digit kezd villogni, ami az LCD-Gomb 2-vel változatható és az LCD-Gomb 1-gyel nyugtázható. A beállítás befejezésekor a kijelz végén rövid ideig egy csillag szimbólum jelenik meg. Hibás adat bevitele esetén a paraméterezés ismételten elvégezhet. Paraméterezés befejezése A paraméter üzemmód bezárása: Nyomja meg az LCD-Gomb 2-t, amikor a kijelz az - t mutatja! Automatikusan 15 óra elteltével. Üzembe helyezés Helyezze vissza a fedelet, majd nyomja rá, amíg miden rögzít fül hallhatóan a helyére pattan! Nyissa ki az elzáró szerelvényeket! Ellen rizze a tési rendszer tömítettségét, és óvatosan légtelenítse ki! Nem több mint 100s elteltével az F0 hibakód elt nik. Ezután ellen rizze, hogy a kijelzett mérséklet és átfolyás adat valóságnak megfelel ek-e! Légtelenítse a rendszert, amíg a kijelzett átfolyás érték stabillá válik! Szabályozza be a rendszert az átfolyás érték kijelzése segítségével! Helyezze el a plombákat a számlálóm re és az érzékel kre! Olvassa és jegyezze le a mér l a mennyiséget, térfogatot, üzem és hibaid t! Ajánlatos a maximum értékeket és a hibaid t törölni. (lásd a paraméterezésnél) Hibaüzenetek helytelen szerelés esetén: A h mennyiségmér a megfelel irányba lett beépítve A h mérsékletérzékel k a megfelel ágba lettek beépítve Megjegyzés: Rendszerleállás esetén ezek a hibaüzenetek megjelenhetnek, még akkor is, ha a készülék megfelel en van beszerelve. Kijelz A tizedes értékek a pont után keretben kerülnek megjelenítésre. A hitelesített értékek felismerhet ek az ket követ csillag szimbólumról. A kijelzett értékek a h mennyiségmér ben több ciklusba vannak szervezve (LOOP). Az LCD-Gomb 2-vel léphet tovább a felhasználói ciklusból (LOOP 0). Megjegyzés: attól függ en, hogy az egységet hogyan paraméterezték, a megjelenítésre kerül adat eltérhetnek az itt leírtaktól. Néhány funkció esetleg engedélyezett. Felhasználói ciklus ( LOOP 0 ) 0. Felhasználió ciklus Összes h mennyiség tarifastátusszal Tarifaregiszter 1 (opcionális) Összes térfogatáram Szegmensteszt Hibaüzenet a hiba kódszámával Az LCD-Gomb 1-gyel válthat a felhasználói ciklusról a további szervizciklusra (LOOP1 n). Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 6 / 8

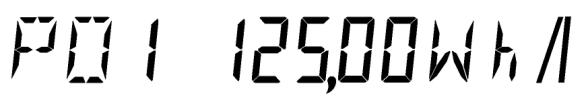

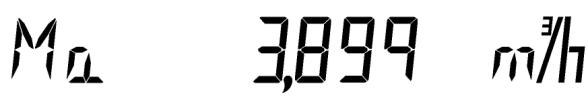

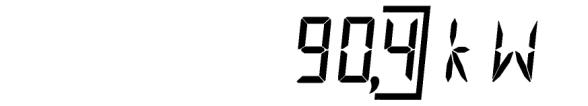

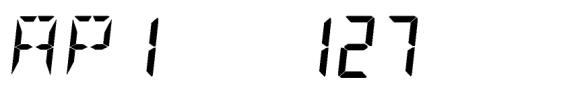

7 Szervizciklus (Kiválasztás) Szervizciklus 1 Szervizciklus LOOP n Szervizciklus n Az LCD-Gomb 1-gyel léphet tovább a következ szervizciklusra. Az utolsó ciklus után újból a felhasználói ciklus (LOOP 0) jelenik meg. Az LCD-Gomb 2 megmutatja az adott ciklus tartalmát. A cikluson belül az LCD-Gomb 2-vel léphet a következ sorra. Az utolsó sor után a ciklus els sora jelenik meg. Szervizciklus 1 ( LOOP 1 ) 1. Ciklus Aktuális térfogatáram Aktuális teljesítmény Aktuális el remen és visszatér h mérséklet Üzemóra Üzemóra átfolyással Hibaállapot ideje Azonosítószám, 8-jegy Dátum Éves határnap (NN.HH) Éves fogyasztás a határnapon Éves térfogatáram a határnapon Szoftver verzió Szervizciklus 2 ( LOOP 2 ) A Szervizciklus 2-ben jelennek meg a maximum értékek. Az LCD-Gomb 2 segítségével hívhatóak le az egyes értékek egymás után. 2. Ciklus max. térfogatáram, max. fogyasztás, max. h mérsékletek, (El remen és visszatér maximum) Mérési periódus a maximum kalkulációhoz Szervizciklus 3 ( LOOP 3 ) A Szervizciklus 3-ban találhatók a havi értékek. Az LCD-Gomb 1-gyel választhatja ki hónapot az el 18 hónap közül. Az adott hónaphoz tartozó adat az LCD-Gomb 2-vel nyithatók meg. Az LCD-Gomb 2 minden további megnyomására egy a kiválasztott hónaphoz tartozó érték jelenik meg Ciklus Határnap decemberhez Határnap novemberhez Határnap júliushoz LCD-Gomb 2 megnyomása után mindenkor megjelen értékek: mennyiség a fordulónapon Tarifaregiszter 1 a fordulónapon Térfogatáram a fordulónapon max. fogyasztás a fordulónapon max. h mennyiség a fordulónapon max. h mérsékletek a fordulónapon (El remen és visszatér maximum) Hibaállapot ideje a határnapon Az utolsó érték kijelzése után az el leg kiválasztott határnap jelenik meg. Az LCD-Gomb 1- gyel jelenik meg a következ határnap. Megjegyzés: ha az értéket el akarja dobni és közvetlenül a következ ciklusba kíván lépni, válasszon egy havi értéket az LCD 2 gomb megnyomásával majd nyomja meg az LCD1 gombot. Szervizciklus 4 ( LOOP 4 ) A Szervizciklus 4 jeleníti meg a készülék beállításait. Az LCD-Gomb 2-vel léphet a következ értékre a cikluson belül. 4. Ciklus aktuális Tarifa, 2s után megjelen Küszöbérték 1 Mennyiségmérés id intervalluma mérsékletmérés id intervalluma Modul 1: M-Bus-Modul M-Bus els dleges címe 1 M-Bus másodlagos cím 8-számjegy Modul 2: Impulzus-Modul; Csatorna 1 = mennyiség Csatorna 2 = Térfogatáram, 2s után jelenik meg Impulzus egyenérték h mennyiséghez*) Impulzus egyenérték térfogatáramhoz *) Impulzus szélesség ms-ban *) *) Gyors Impulzushoz El évi értékek A számlálóm eltárolja a megadott éves határnapon az aktuális mér állapotot, vagyis a h mennyiséget, térfogatáramot, tarifa regisztert, hibaállapot idejét, átfolyásmérési id t továbbá az élettartam alatti maximum értékeket a térfogatáram, fogyasztás, mérséklet különbség, el remen és visszatér mérsékletre tekintetében, id bélyeggel együtt. Havi értékek A számlálóm tárolja 18 hónapra visszamen leg a mindenkori havi határnapon a mér állapotát: a mennyiséget, térfogatáramot, tarifa regisztert, hibaállapot idejét, átfolyásmérési id t továbbá a havi maximum értékeket a térfogatáram, fogyasztás, h mérséklet különbség, el remen és visszatér h mérsékletre tekintetében, id bélyeggel együtt. Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 7 / 8

8 Megjegyzés: standard id ként a közép európai id van beállítva (CET). Amennyiben a nyári id számítás aktiválva van, az adattárolás annak megfelel en történik. A havi értékek az optikai, valamint a 20mA-es áramhurkon keresztül is lekérdezhet k. Hibaüzenetek A h mennyiségmér állandó öndiagnosztikát végez, és különböz hibákat tud kijelezni. Hibakód: F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 Hiba / Elhárítása: Átfolyásmérés lehetséges; Leveg a mér cs ben, cs vezetékben. Légtelenítse a rendszert! El remen érzékel szakadás Visszatér érzékel szakadás mérséklet kiértékelési hiba az elektronikában Elem lemerült; cserélje! Rövidzár az el remen érzékel nél Rövidzár a visszatér érzékel nél Hiba a bels memóriában F1, F2, F3, F5 vagy F6 több mint 8 órán át fennáll. Mérés lehetséges. Hiba az elektronikában Az F8 hibaüzenetet a paraméterezési módban kell nyugtázni (manuálisan, PappWin). Az összes többi hibakód a hiba megsz nésével automatikusan törl dik. A beépített Modul típusát a készülék kijelzi. Amennyiben egy M-Bus Modul került beépítésre, az els dleges és másodlagos címei az egymást követ sorban jelenek meg a menüben. A Szoftver Verzió számát a gyártó állítja be. Megjegyzés A h mennyiségmér k használatára vonatkozó szabályozásat át kell tekinteni, lásd. EN rész! Különösen el kell kerülni a kavitációs áramlás kialakulását a rendszerben. A h mennyiségmér t DN25 méretig direkt merülés érzékel vel javasolt beépíteni. Az egységet úgy kell beépíteni, hogy üzem közben az elektronikába víz ne tudjon bejutni. Minden megjegyzést, mely a h mennyiségmér adatlapjában található meg kell vizsgálni. A mér plombáit kizárólag arra feljogosított személy távolíthatja el szervizelés céljából, és annak végeztével az egységet újra kell plombálni. Az installáció után 30 másodpercen belül a behelyezett modul kommunikációra vagy impulzus kiadásra készek. A beépített modul típusa megjeleníthet a szerviz ciklusban a kijelz paraméterezését l függ en, A Gyors Impulzus paramétereket a PappaWin szoftverrel kell beállítani. ködési részletek Amikor a mér a mindenkori küszöbértékeket átlépi, valamint az átfolyás és h mérsékletkülönbség pozitív, akkor a mér kiszámolja a h mennyiség és a térfogatáram értéket. A Szegmesteszttel ellen rizni lehet a kijelz összes szegmensének megfelel m ködését. Az Éves fordulónapon a készülék az aktuális mér állapotot: a h mennyiséget, térfogatáramot, a maximum értékeket valamint az átfolyási- és hibaid tartamot az El évi értékek pontba másolja be. A Térfogatáram, H mennyiség és H mérséklet különbség a számított értékek. Amennyiben ezek a küszöbértékeket érik el, egy u jel jelenik meg a kijelz n. Az aktuális h mérsékletek egész számként együtt, egy vonalban jelennek meg C-ban. A maximális értékek a h teljesítmény és a térfogatáram (a pl. 60 perces mérési periódus) átlagolt értékei. Az átlagszámításból kapott maximum értékek a Ma felirat mellett jelennek meg az LCD kijelz n. A 8-digites Azonosítószám (mely egyben másodlagos M-Bus cím is) a paraméterezési módban beállítható. A Gyártási számot a gyártó állítja be. Az Üzemid t a készülék az els feszültség alá helyezést l számolja. A Hibák fennállásának ideje összegz dik, ha egy hiba fennáll, és az megakadályozza a készüléket a mérésben. Ultrahangos H mennyiségmér T550 (UH50) Szerelési és karbantartási útmutató UH b HU Oldal 8 / 8
