1 Bevezetés a hidrogeológiába iáb Kreditkód: gg1n1k34 Földtudomány és környezettudomány BSc 3. szemeszterben meghirdetett kurzus 6. TK. Felszínalatti vizek dinamikája Előadó és az elektronikus tananyag összeállítója: Mádlné Dr. Szőnyi ő ij Judit egyetemi docens

2 Felszínalatti lefolyás/vízáramlás és a hidrológiai ciklus (Freeze & Cherry, 1979)

3 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, dimenziók, mértékegységek Áramlási intenzitás (q), vonalmenti sebesség (v) Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

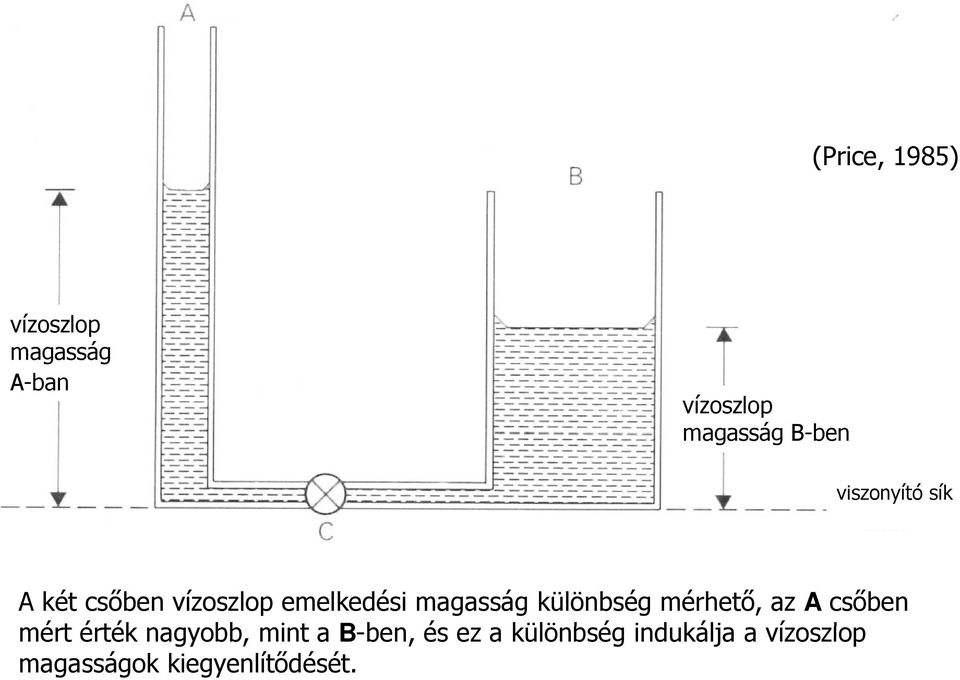

4 (Price, 1985) vízoszlop magasság A-ban vízoszlop magasság B-ben viszonyító sík A két csőben vízoszlop emelkedési magasság különbség mérhető, az A csőben mért ététék érték nagyobb, mint a B-ben, b és ez a különbség indukálja a vízoszlop magasságok kiegyenlítődését.

5 vízáramlás iránya (Price, 1985) A víztorony és a házba vezető vízvezetékben mérhető vízoszlop magasságok (h-k) különbségének köszönhetően jut el a víz a csapokba, bojlerbe. Ez a víztornyok, hidroglóbuszok működési elve.

6 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, dimenziók, mértékegységek Áramlási intenzitás (q), vonalmenti sebesség (v) Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

7 Helyzeti és mozgási energia W 1 m g z m kg s m m kg s z z (Price, 1985)

8 Helyzeti és az elasztikus energia kapcsolata W (B)hely W (A)el =W (B)hely =W (c)hely +W (C) el W (C)el +W (C)hely W (A)el viszonyító sík (Price, 1985)

9 Az elasztikus, mozgási és helyzeti energia kapcsolata helyzeti vízkilépés v sebességgel atmoszferikus nyomáson elasztikus mozgási viszonyítási sík (Price, 1985)

10 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, dimenziók, mértékegységek Áramlási intenzitás (q), vonalmenti sebesség (v) Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

11 A folyadék / fluidum potenciál: Af folyadék dékösszes mechanikai ienergiájának egységnyi tömegre eső része A fluidum potenciál m W W m W1 W2 W3 m gz v 2 2 p dp p 0 Bernoulli-törvény W1 m g z helyzeti energia W 2 mv 2 2 mozgási energia W 3 m p d p 0 dp elasztikus energia

12 Hogyan értelmezhető a folyadékpotenciál a felszín alatti vizekre? Választ: King M. Hubbert adta meg, a The Theory of Groundwater Motion (1940) című munkájában v konst. Alacsony szivárgási sebességek miatt p p0 gz p p 0 dp p p 0 Összenyomhatatlan folyadék esetén Hubbert-féle energiaegyenlet

13 vízáramlás iránya (Price, 1985) A vízellátás elvénél láttuk, hogy a vízoszlop magasságok (h-k) különbsége határozza meg az áramlás irányát. Kérdés: Mi ez a fizikai ik i tényező, ő amit h-val l mérünk? Mi ez a felszín alatti vizek esetében?

14 Mi a az a fizikai tényező, amit h-val mérünk? A folyadékpotenciál () kapcsolata a hidraulikus emelkedési magassággal (h) - nyomásmagasság h hidraulikus emelkedési magasság g Manométer (Freeze & Cherry, 1969) z - helyzeti magasság Z=0 viszonyítási sík h = z + h z P p p g p h z g p 0 0 P pontban a hidrosztatikus nyomás p A folyadékpotenciál a felszín alatti vizek p p0 g h p0 gz gz esetében a h folyadékoszlop magassággal mérhető. z p L 0 gh L 2 T

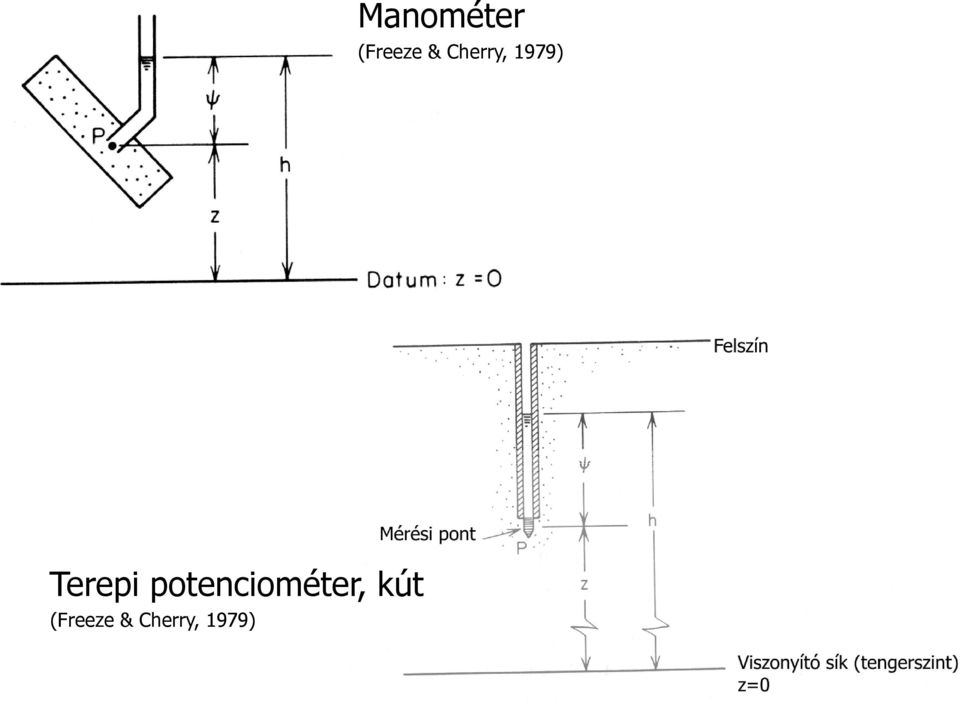

15 Manométer (Freeze & Cherry, 1979) Terepi potenciométer, kút (Freeze & Cherry, 1979)

16 A (Hubbert Hubbert-féle) folyadékpotenciál () a felszín alatti vizekre: Definíció: Az egységnyi tömegű folyadék (fluidum) teljes mechanikai energiamennyisége. A felszín alatti vízmozgást a vízrészecskék mechanikai energia-különbségei indukálják. A folyadékáramlás a nagyobb potenciálú hely felől a kisebb felé irányul. A folyadékpotenciál () a folyadékoszlop magassággal (h) mérhető. gh A Δh meghatározza a felszín alatti vízáramlási térben az áramlási A Δh meghatározza a felszín alatti vízáramlási térben az áramlási irányokat és mintázatokat.

17 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, dimenziók, mértékegységek Áramlási intenzitás (q), vonalmenti sebesség (v) Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

18 A folyadékpotenciál mérésére szolgáló eszköz: a terepi potenciométer / kút: Összefüggés a folyadékoszlop-magasság (h), nyomásmagasság () és a helyzeti magasság g (z) között a mérési pontra (P) vonatkoztatva terepszint vízmélység (d) p=0 p=atm nyugalmi vízszint nyomásemelkedés ( ) =p/ g mérési pont (P) folyadékoszlop-magasság vagy hidrau- likus emelkedési magasság (h) h=z+p/ gz helyzeti magasság (z) h=z+=z+p/ρg folyadékoszlop/ hidraulikus emelkedési magasság általános kifejezése z=0 Magasságok: [L]; Nyomásmérés: kútfejen; p (légköri) =0 viszonyító sík tengerszint (Rostron, Tóth, 1992)

19 Összegzés h A hidraulikus emelkedési magasság az egységnyi víztömegre jutó mechanikai energia mennyiségét fejezi ki, kutakban mérhető paraméter. p p0 King-Hubbert energiaegyenlete: gz Ahol p 0 az atmoszferikus nyomás vagy viszonyító nyomás, p 0 = 0 p gz gh p h z z g / g h a helyzeti magasság (z) és a nyomásemelkedési magasság () összege A folyadékrészecskék közötti energiakülönbség h különbségben jelentkezik. A folyadék a nagyobb h-jú hely felől a kisebb kisebb h értékű hely felé áramlik.

20 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, dimenziók, mértékegységek Áramlási intenzitás (q), vonalmenti sebesség (v) Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

21 Vízszintes irányú hidraulikus gradiens/esés (i) fedett leszorított tükrű homok anyagú víztartóra Δh Hidraulikus gradiens (i) h l a kutakban mérhető h Áramlási irány értékek különbsége osztva a mérési pontok távolságával. A hidraulikus emelkedési magasság különbség értékek alapján határozhatók meg a vízáramlási irányok (izotróp közeg esetén) (Freeze & Cherry, 1979) Δl (Price, 1985)

22 A felszín alatti vízáramlási kép 2D-ben viszonyítósík Ekvipotenciál: azonos h értékű helyeket összekötő vonalak A kutakban végzett h mérések alapján megszerkeszthetők az ekvipotenciális vonalak, melyből ortogonálisan levezethetők az áramvonalak. (Fetter, 1997)

23 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések, Áramlási intenzitás (q), vonalmenti sebesség (v), dimenziók, mértékegységek Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

24 Darcy-törvény 3 Q q A L Q Q q T A 2 A L A felület L 3 T q 2 L L T (Freeze & Cherry, 1979) viszonyító sík A q (fajlagos térfogati hozam) látszólag sebesség dimenziójú, elterjedt szóhasználat szerint Darcy-sebesség, DE fizikailag Q/A-ból következően: FAJLAGOS TÉRFOGATI HOZAM/ÁRAMLÁSI INTENZITÁS/TÉRERŐ/FLUXUS!

25 Darcy-törvény Definiáljuk: Δh = h 2 h 1 (-) előjelű - (q) egyenesen arányos (-Δh)-val - (q) fordítottan arányos (Δl)-lel felület q K h l q K dh dl (Freeze & Cherry, 1979) viszonyító sík Darcy-törvénye ahol: h= hydraulic head hidraulikus emelkedési magasság/nyugalmi vízszint/ vízoszlop magasság [L] dh/dl= hydraulic gradient hidraulikus gradiens/esés [L/L=L 0 ], más jelölése: i K= hydraulic y conductivity hidraulikus vezetőképesség/ szivárgási tényező [L/T] [/] a K folyadék és közeg jellemző

26 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések Áramlási intenzitás (q), vonalmenti sebesség (v), dimenziók, mértékegységek Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

27 Darcy-törvény gyakorlati alkalmazása Darcy-összefüggést a Q=qA Egyenletbe helyettesítve: Q K dh dl A

28 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések Áramlási intenzitás (q), vonalmenti sebesség (v), dimenziók, mértékegységek Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

29 A q (áramlási intenzitás vagy Darcy-sebesség) fizikai tartalma: Adott keresztmetszeten egységnyi idő alatt keresztüláramló vízmennyiség. Az áramlási intenzitás NEM AZONOS a lineáris vagy vonalmenti sebességgel (v)! Az áramlási intenzitás makroszkopikus tulajdonság, míg a sebesség mikroszkopikus 3 L L T q 2 L T v - lineáris felszín alatti víz sebesség g[ [L/T] q - áramlási intenzitás, fluxus [L/T] n - porozitás [0] v q n q (Freeze & Cherry, 1979) v

30 Áramlási intenzitás - Darcy sebesség q Q A 3 L T 2 L L T q=v. n Vonalmenti sebesség lineáris sebesség v Q A n q n L T Q A teljes felület A n tényleges porózus keresztmetszet A vonalmenti/lineáris sebesség: a folyadékrészecskék tényleges előrehaladási sebessége az adott porózus keresztmetszeten keresztül. A q és a v közötti különbség nagyon fontos a szennyező transzport és az elérési idő számításoknál: q szállított vízmennyiség/szennyező tömeg v elérési idő

31 (Buda, Rózsadomb: Molnár János barlang, foto: Kalinovits) Budai Márgában q= 4,8*10-9 m/s n(márga): 0,3 v(márga)=1,6*10-8 m/s n(barlang):0,9 v(barlang)=5,3*10-9 m/s

32 Jelölések, dimenziók, mértékegységek Paraméter Jelölés Dimenzió Mértékegység Hidraulikus emelkedési magasság h [L] m Nyomásemelkedési magasság [L] m Helyzeti magasság z [L] m Folyadéknyomás p [M/LT 2 ] N/m 2 vagy Pa Folyadékpotenciál [L 2 /T 2 ] m 2 /s 2 Sűrűség [M/L 3 ] kg/m 3 Áramlási intenzitás q [L/T] m/s Hidraulikus vezetőképesség K [L/T] m/s Sebesség v [L/T] m/s

33 6.TK. Felszínalatti vizek dinamikája 6.1. Közlekedőedények és vízvezetékek A felszín alatti vízmozgás fizikai háttere A folyadékpotenciál (Φ) Hidraulikus emelkedési magasság g (h), nyomásemelkedés (ψ), helyzeti magasság (z) manométerre és terepi potenciométerre, folyadékpotenciál a felszín alatti vizekre A hidraulikus gradiens (dh) 6.3. A felszín alatti vízmozgás alaptörvénye és a hozzá kapcsolódó fogalmak Darcy-törvény A Darcy-törvény alkalmazása, jelölések Áramlási intenzitás (q), vonalmenti sebesség (v), dimenziók, mértékegységek Hidraulikus vezetőképesség (K), permeabilitás (k), dimenziók, mértékegységek, nagyságrendek

34 A hidraulikus vezetőképesség (K) és a permeabilitás (k) K [L/T] folyadékra és közegre jellemző 1. Közeg tulajdonsága (d) felület 2. Folyadék (, ) dh konst. dl (Freeze & Cherry, 1979) Z=0 Eredeti Darcy-tv. q K dh dl (K közeg + folyadék függő tulajdonság) k Cd viszonyító sík 2 L 2 q 2 C d g Tapasztalat: dh dl 2 q ~ d q ~ g 1 dh q ~ q ~ dl C apóuso pórusok belső beső geometriájától et függő állandó [0] dinamikai viszkozitás [M/LT] d átlagos szemcseátmérő [L] permeabilitás (intrinsic permeability) közegre jellemző tulajdonság g folyadékra jellemző tulajdonság

35 q 2 C d g dh dl 10m/s 2 *1000kg/m 3 *1000m=10 7 Pa=10MPa Geotermikus gradiens átl.:3 o C/100m Konklúzió: a mélység irányában a viszkozitás jobban csökken, mint a sűrűség, űség így összességében K nő, ezért kisebb dh/dl kell a folyadék ugyanolyan intenzitású mozgatásához

36 Dimenziók, mértékegységek 1. A hidraulikus vezetőképesség/szivárgási tényező (K) mind a közeg, mind a folyadék tulajdonságait magában foglalja K kg L T a permeabilitás (k) csak a közeg vezetőképességi tulajdonságait foglalja magában. k Cd 2 L 2 Jelölés SI mértékegység Egyéb alkalmazott Hidraulikus vezetőképesség K m/s hidrológiában: m/nap Pemeabilitás k m 2 olajiparban: darcy

37 Nagyságrendek (K, k) 13 nagyságrendnyi változás Cél: nagyságrend g megállapítása Freeze & Cherry (1979)

38 Nagyságrendek (K, k) Kőzet Permeabilitás (darcy) (k) Hidraulikus vezetőképesség (m/s) (K) Agyag Kőzetliszt, homokos kőzetliszt, agyagos homok, till Kőzetlisztes homok, finom homok Osztályozott homok Osztályozott kavics
