1 Mobilitás Úttörő hálózati lehetőségek az Aruba termékekkel Szávai Gyula HP Networking Presales

2 Adatközponti hálózat tervezés főbb paraméterei Magyarországon Hibatűrő megoldás Nagy teljesítmény Költséghatékony Rugalmas (1/10/40GbE, 4/8/16FC) Pay as You Grow Flexibilis kábelezés lehetősége Egyszerű üzemeltethetőség Inter DC Titkosítás

3 HP Moduláris FlexFabric 5930 Switch Sorozat Flexibilis, kiváló teljesítmény és TCO Sokoldalú és moduláris ToR switchek 1U (2 slots) és 2U (4 slots) chassis HP bays 8 port 40GbE QSFP+ (JH183A) HP bays 10GbE és 40GbE interfészek Konvergens portok támogatása 4/8Gbps FC, 10/40G FCoE 24 port 10GbE SFP+ w/o PHY and 2 QSFP+ (JH180A) 24 port 10GBASE-T w/macsec and 2 QSFP+ (JH182A) 24 port 10GbE SFP+ w/macsec and 2 QSFP+ (JH181A) 24 Converged port 1/10GbE & 4/8Gbps FC SFP+ and 2 QSFP+ (JH184A) Comware 7 operációs rendszer OpenFlow és SDN támogatás HW-es támogatása a 16/32 FC-nek

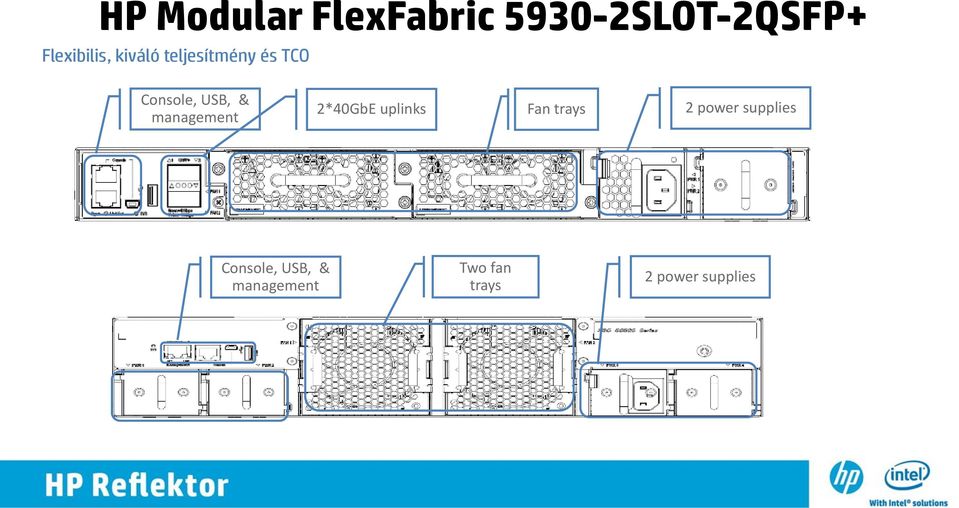

4 HP Modular FlexFabric SLOT-2QSFP+ Flexibilis, kiváló teljesítmény és TCO Console, USB, & management 2*40GbE uplinks Fan trays 2 power supplies Console, USB, & management Two fan trays 2 power supplies

5 HP Intelligent Resilient Fabric (IRF) Egyszerű, rugalmas és sokoldalú, pay-as-you-grow business model IRF fabric Fizikai nézet IRF Logikai nézet Az IRF egy innovatív HP switch virtualizációs technológia Akár 9 switch is összefogható egy IRF Fabric-ba Az IRF Fabric egyetlen virtuális eszközként jelenik meg Az IRF Fabricok szabványos 10 vagy 40GbE interfészeken alakíthatóak ki Aktív/Aktív külső és belső működés

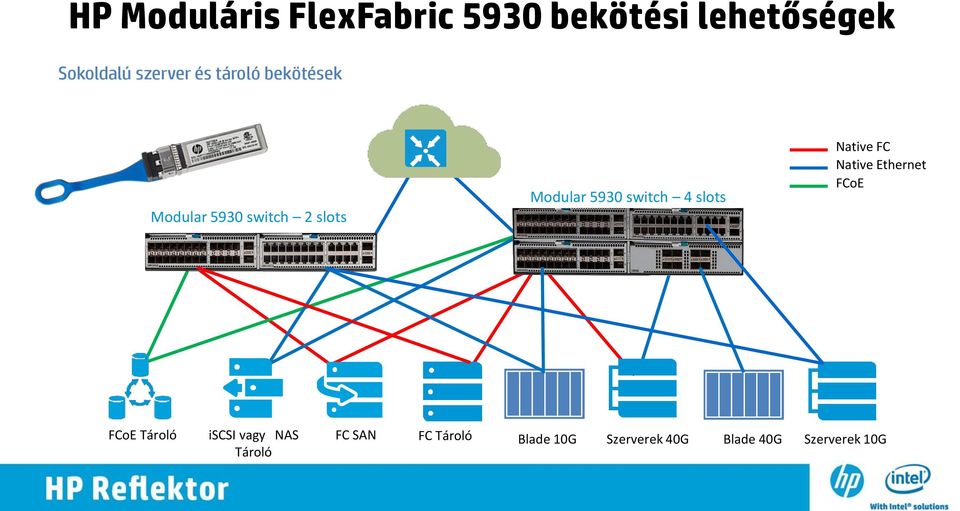

6 HP Moduláris FlexFabric 5930 bekötési lehetőségek Sokoldalú szerver és tároló bekötések Modular 5930 switch 2 slots Modular 5930 switch 4 slots Native FC Native Ethernet FCoE FCoE Tároló iscsi vagy NAS Tároló FC SAN FC Tároló Blade 10G Szerverek 40G Blade 40G Szerverek 10G

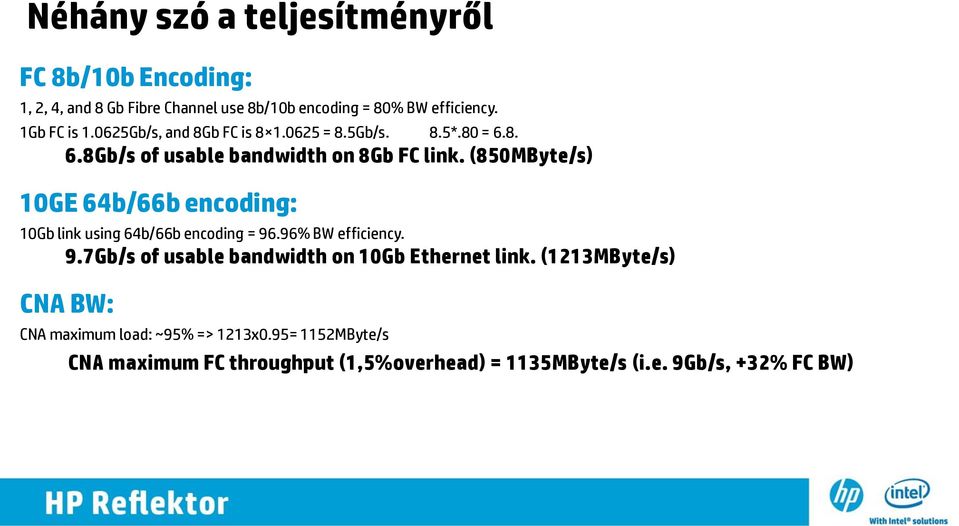

7 Néhány szó a teljesítményről FC 8b/10b Encoding: 1, 2, 4, and 8 Gb Fibre Channel use 8b/10b encoding = 80% BW efficiency. 1Gb FC is Gb/s, and 8Gb FC is = 8.5Gb/s. 8.5*.80 = Gb/s of usable bandwidth on 8Gb FC link. (850MByte/s) 10GE 64b/66b encoding: 10Gb link using 64b/66b encoding = 96.96% BW efficiency. 9.7Gb/s of usable bandwidth on 10Gb Ethernet link. (1213MByte/s) CNA BW: CNA maximum load: ~95% => 1213x0.95= 1152MByte/s CNA maximum FC throughput (1,5%overhead) = 1135MByte/s (i.e. 9Gb/s, +32% FC BW)

8 Redundancia tesztek FC Storage P2000 2CTRL: LAN N_Port F_Port IRF IRF SN SAN-A SAN-B SN F_Port 40G NP_Port 8G 1. Szerverek LAN kapcsolata: 5930-IRF AF master IRF CP slave 50% teljesítmény csökkenés VF_Port 2. FC link hiba a normál SAN Fabric irányába: 50% teljesítmény csökkenés 3. IRF Master reboot or power-off: 50% teljesítmény csökkenés SRV (CN1000E) VN_Port SRV (CN1000Q) Native FC Native Ethernet FCoE

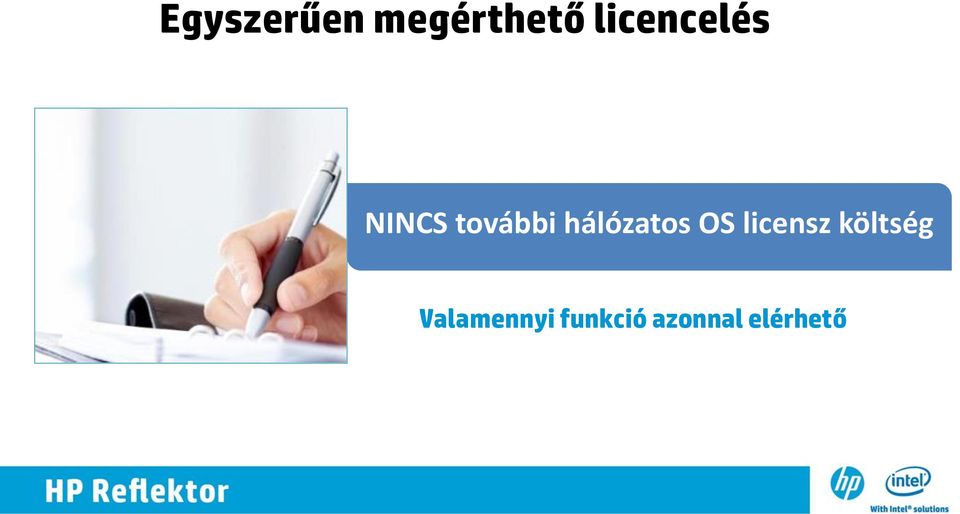

9 Egyszerűen megérthető licencelés NINCS további hálózatos OS licensz költség Valamennyi funkció azonnal elérhető

10 Adatközponti hálózat tervezés főbb paraméterei Magyarországon Hibatűrő Nagy teljesítmény Költséghatékony Rugalmas megoldás (1/10/40GbE, 4/8/16FC) Pay as You Grow Flexibilis kábelezés lehetősége Egyszerű üzemeltethetőség Inter DC Titkosítás

11 HP Aruba akvizíció indokai és a benne rejlő lehetőségek

12 Mobility ami lecseréli a campus hálózatok access rétegét 3 felhasználónként 1 WiFi eszköz 1 felhasználónként 3 WiFi eszköz

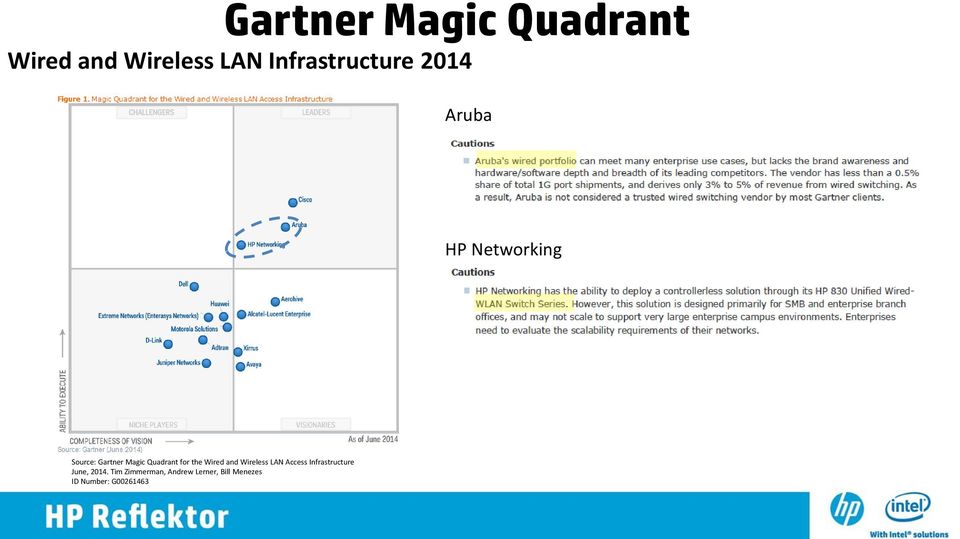

13 Gartner Magic Quadrant Wired and Wireless LAN Infrastructure 2014 Aruba HP Networking Source: Gartner Magic Quadrant for the Wired and Wireless LAN Access Infrastructure June, Tim Zimmerman, Andrew Lerner, Bill Menezes ID Number: G

14 Egymást kiegészítő képességek #2 Wireless LAN #2 Wired LAN, #2 networking összességében Best-of-breed Wireless Infrastructure Iparági elsőség Mobility Access Management & Policy Mobility területre specializált GTM stratégia Észak Amerikában a legerősebb piaci jelenlét + Best-of-breed Switching Iparági elsőség SDN területen Szélesebb GTM, közös channel & HP részvétel EMEA a legerősebb piaci terület SW HW HP Neo ASIC SDN + + = Egyedi és nyerő kombináció

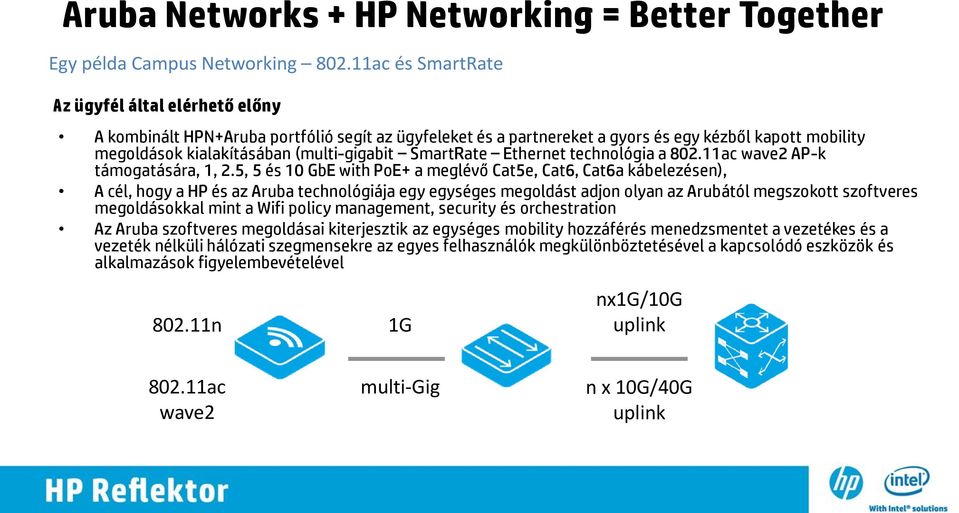

15 Aruba Networks + HP Networking = Better Together Egy példa Campus Networking ac és SmartRate Az ügyfél által elérhető előny A kombinált HPN+Aruba portfólió segít az ügyfeleket és a partnereket a gyors és egy kézből kapott mobility megoldások kialakításában (multi-gigabit SmartRate Ethernet technológia a ac wave2 AP-k támogatására, 1, 2.5, 5 és 10 GbE with PoE+ a meglévő Cat5e, Cat6, Cat6a kábelezésen), A cél, hogy a HP és az Aruba technológiája egy egységes megoldást adjon olyan az Arubától megszokott szoftveres megoldásokkal mint a Wifi policy management, security és orchestration Az Aruba szoftveres megoldásai kiterjesztik az egységes mobility hozzáférés menedzsmentet a vezetékes és a vezeték nélküli hálózati szegmensekre az egyes felhasználók megkülönböztetésével a kapcsolódó eszközök és alkalmazások figyelembevételével n 1G nx1g/10g uplink ac wave2 multi-gig n x 10G/40G uplink

16 Az első lépések a portfólió egységesítésében

17 Aruba Instant Wi-Fi Egyszerű telepítés Kontroller nélküli, gyors implementálás Nagyvállalati kategóriájú, beépített, széles körű megoldások SIMPLE POWERFUL COST EFFECTIVE BUILT-IN RF MANAGEMENT Adaptive Radio Management ClientMatch BUILT-IN SECURITY Firewall/Role-based Access Intrusion Prevention/Detection App Visibility, Compliance BUILT-IN RESILIENCY Site Survivability Uplink Redundancy 17

18 Hogyan működik az Aruba Instant megoldás? Instant APs Az első Access Point felkonfigurált (előre definiált konfiguráció lehetséges) Felkészülni master szerepkört kap, innentől ellátja a tűzfal és kontroller funkciókat Vigyázz A további AP-k automatikusan a master AP-hoz kapcsolódnak és letöltik a firmware-t és a konfigurációs állományt Start!! Nincs onsite IT-ra szükség Wifi infrastruktúra rendelkezésre állása folyamatos 18

19 Very High Density Validated Reference Design Aruba ClientMatchTM Real-Time RF Correlation Planning Guide Engineering & Configuration Guide Theory DEVICE Guide TYPE LOCATION Adjacent Large Auditorium Large Indoor Arena Frame Time Calculator CONGESTION Újrapárosítás másik AP-vel INTERFERENCE Referenciák: Tervezhető WI-FI Performancia Intelligens módon átirányítja az eszközöket a legjobb felhasználói élményt adó AP-hez Csökkenti a sticky kliensek Stadium Feyenoors Rotterdam de Kuip problémáját => kevesebb Amsterdam Arena helpdeskre érkező hibabejelentés Philips Stadium Eindhoven Dubai International Airport Nincs szükség (largest kliens in Middle szoftverre East) London Heathrow (largest hotspot worldwide) Dubai Mall (largest mall in the world) 19

20 Alkalmazások megkülönböztetése és kontroll On-Board DPI Mélység - jól ismert alkalmazások felismerése Enterprise forgalmak azonosítása Cloud-Based Web Policy Enforcement Szélesség - kevésbé általános alkalmazások Web forgalmak GRANULAR VISIBILITY & CONTROL - AppRF App category Individual app Web category Web reputation Allow/deny QoS Throttle Log Blacklist Üzletkritikus alkalmazások priorizálása Nem megengedett tartalmak blokkolása Felhasználó/eszköz/hely szerinti kikényszerítés 20

21 Wi-Fi megoldás, ami az üzleti igényekkel együtt növekedhet Beruházás védelem Többféle telepítési modell és menedzsment lehetőség Aruba Central Aruba Airwave Instant UI AD / RADIUS Instant Internet Mobility Controller Enterprise HQ 21

22 Flexible management choices Instant Local Management Central Airwave Deployment n/a Cloud Management as a Service no hardware, no software On-site Management Decentralized Instant Clusters Centralized Management Instant APs, multiple sites, multiple clusters Centralized Management Instant & ArubaOS APs, Third-Party Wired & WLAN Advanced Capabilities Simple Guest Wi-Fi Guest/Visitor management with custom captive portal Visual RF, advanced reporting alerts & customizations 22

23 New HP Instant Access Points Flexible Deployment Aruba Instant (Cluster) - Default Aruba Central (Cloud) - License Mobility Controller

24 Elérhető Instant Access Point-ok HPN partnereknek Legjobb teljesítmény Legnépszerűbb Legjobb ár/érték arány Belépő szint HP Instant 225 Dual radio ac 3X3:3SS, 1.3 Gbps Business critical High Performance & Density HP Instant 215 Dual radio ac 3X3:3SS, 1.3 Gbps Carpeted space High performance -Medium Density HP Instant 205 Dual radio ac 2X2:2SS, 867 Mbps Education and hospitality Medium performance & density HP Instant 103 Dual radio n 2X2:2SS, 300 Mbps Hospitality Moderate performance & density 24

25 HP SDN megoldások

26 Virtual Application Networks SDN Framework VAN Connection Manager Services & Education

27 HP SDN App Store hp.com/sdn/appstore Accelerated time to ROI with integrated and validated applications Network agility with rapid and seamless deployment Standards-based for open and simplified collaboration and enterprise ready

28 KVM ESX Net/service Node OpenFlow NetConf RabbitM Q HP Virtual Cloud Networking SDN Application HP OpenStack Compute Networking Storage Security SDN apps SDN apps IMC Virtual Cloud Networking SDN App Rest RPC OVSDB VAN SDN Controller Virtual Physical OpenFlow Overlay Underlay

29 Köszönöm a figyelmet Szávai Gyula gyula.szavai@hp.com Copyright 2012 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice.
