1 TARTALOMJEGYZÉK 4 Lkásos Sorház engedélyezési dokumentációjához Trtlomjegyzék Aláíró lp Tervezői nyiltkozt Építészeti műszki leírás Tűzvédelmi műszki leírás Erőtni számítások és ellenőrzések Épületgépészeti műszki leírás Épületenergetiki számítás Építész rjzok o 00 Átnézeti helyszínrjzon m 1:500 o 01 Helyszínrjz, kertterv m 1:200 o 02 Földszinti lprjz m 1:100 o 03 Emeleti lprjz m 1:100 o 04 Metszetek m 1:100 o 05 Homlokzt m 1:100 o 06 Homlokzt m 1:100 o 07 Építménymgsság számítás m 1:200 o Látványtervek

2 ALÁÍRÓ LAP 4 Lkásos Sorház engedélyezési dokumentációjához Horváth Zoltán É építész tervező Kovách Ákos épületgépész tervező Erdélyi Tmás sttikus tervező ingtln tuljdonos, megbízó képviseletében

3 TERVEZŐI NYILATKOZAT 4 Lkásos Sorház engedélyezési dokumentációjához Alulírott,, szám ltti épülő 4 Lkásos Sorház felelős tervezője 37/2007. (XII.13.) ÖTM rendelet 19.. pontjánk megfelelően kijelentem, hogy z épületek helyszínrjzát, műszki terveit és írásos tervrészeit z OTÉK, és z érvényben lévő rendeleteknek, szbályoknk és z érvényben lévő tervezési előírásoknk, környezetvédelmi, sttiki, életvédelmi és égéstermék elvezetési szbályoknk megfelelően készítettük el. A tervezés során z előírt szkhtóságokkl, közművekkel z egyeztetést elvégeztük. A tervezés során lklmzott műszki megoldások megfelelnek z Étv (2) bekezdés c- h pontjibn meghtározott követelményeknek. A bontndó épületrészek környezetre ártlms nygokt nem trtlmznk. A tervezett épület megfelel z épületenergetiki követelményeknek! A tervezés során BM 2/2002 tűzvédelmi rendeleteket betrtottuk. Bitorbágy, május 16. Horváth Zoltán építész tervező É

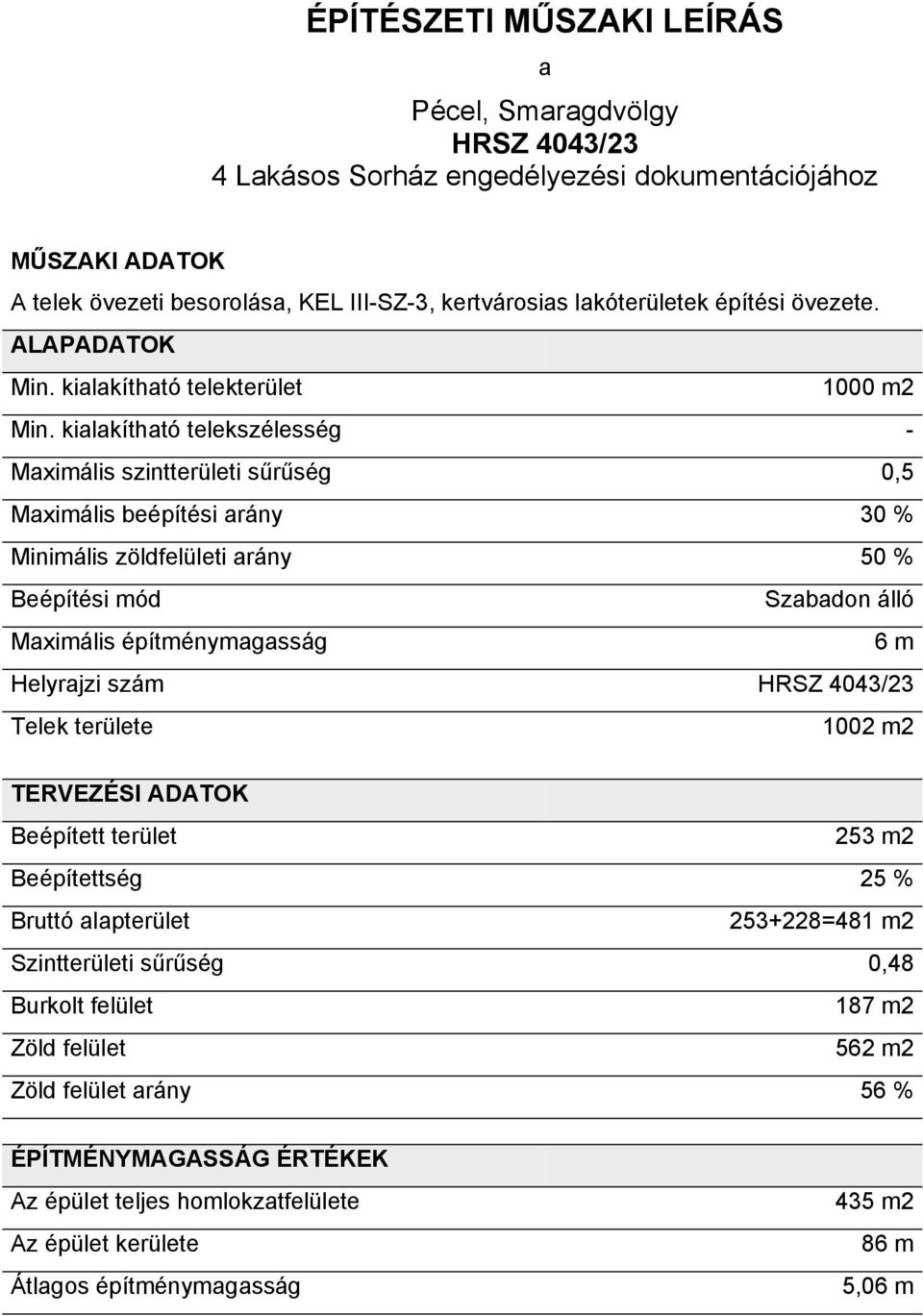

4 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS 4 Lkásos Sorház engedélyezési dokumentációjához MŰSZAKI ADATOK A telek övezeti besorolás, KEL III-SZ-3, kertvárosis lkóterületek építési övezete. ALAPADATOK Min. kilkíthtó telekterület 1000 m2 Min. kilkíthtó telekszélesség - Mximális szintterületi sűrűség 0,5 Mximális beépítési rány 30 % Minimális zöldfelületi rány 50 % Beépítési mód Szbdon álló Mximális építménymgsság 6 m Helyrjzi szám Telek területe 1002 m2 TERVEZÉSI ADATOK Beépített terület 253 m2 Beépítettség 25 % Bruttó lpterület =481 m2 Szintterületi sűrűség 0,48 Burkolt felület 187 m2 Zöld felület 562 m2 Zöld felület rány 56 % ÉPÍTMÉNYMAGASSÁG ÉRTÉKEK Az épület teljes homlokztfelülete Az épület kerülete Átlgos építménymgsság 435 m2 86 m 5,06 m

5 ÉPÍTÉSZETI LEÍRÁS Elhelyezkedés Az építési telek, Pécel újonnn kiépülőn SMARAGDVÖLGY lkóprk néven ismert területén tlálhtó. Az kilkított építési telkek egy rendezett, területen helyezkedik el. A lkóprk teljes közműhálózttl, víz cstorn, villny, gázellátássl rendelkezik. Beépítés Az 1002 m2 területű telek enyhe észk-déli lejtéssel rendelkezik. Az épület z utcfronttól kb. 10 méter előkerttel helyeztük el, prkolók és z utc felé eső lkáshoz trtozó sját hsználtú kertrész előnyösebb mérete érdekében. A gylogos bejárt telek oldlánál helyeztük el, innen egy lejtésű járdávl z épület keleti oldlán tlálhtó, bejártok közelíthetőek meg. A gépkocsi beállás, telek utcfrontján helyeztük el, toló kpukkl és beton gyeprács illetve térkő burkolttl. A személybejárt mellett helyezkedik el fedett kuktároló. Az épület A tervezett épület kétszintes. Két ngyobb és két kisebb ngyjából m2 lpterületű lkások épülnek. Tervezésüknél brátságos, minőségi, z ideális tájolásr megnyitott ngy üvegfelületekkel rendelkező, világos, kényelmes, jó beosztású csládi otthonok építése és lehetőség szerinti legprivátbb életterek kilkítás voltk fő irányelvek. Fontos szerepet játszott z energitudtos tervezés, ezt muttj z energetiki számítás eredménye 74%-os A-s minősítés. I. SZERKEZETÉPÍTÉS Alpozás: Homlokzti flk: Lkáselválsztó flk: Válszflk: Zárófödém: Tetőszerkezet: II. ÉPÍTÉSZET Homlokzti vkolt: Homlokzt burkolt: Lábzt vkolt: Belső vkolás: Belső felületképzés: Az épület nem lápincézett, C12 csömöszölt beton sávlpozássl készül. N+F rendszerű fokozott hőszigetelésű 30cm vstg vázkerámi flzt 5cm vtg. expndált PS hb hőszigetelő rendszerrel ellátv. Anyg: WIENERBERGER Porotherm 30 N+F vgy hsonló. 30cm vstg tömör kerámi hnggátló tégl flzt. A hnggátló flkt megvésni, bennük vezetékeket, elhelyezni tilos. Anyg: WIENERBERGER Porotherm hnggátló téglfl vgy hsonló. 10cm vtg. vázkerámi flzóblokkos flk. Anyg: WIENERBERGER Porotherm N+F Hgyományos f födémszerkezet, tetőszerkezettel együtt készítve, gipszkrton borítássl, 5+10cm ásványgypot hőszigeteléssel. Hgyományos f nyereg ácsszerkezet. Minden beépítésre kerülő fszerkezet I. oszt. minőségi, gomb- és rovrkár elleni vegyszerrel kezelt. Hőszigetelő, vkoltrendszer, teljes felületen üvegszövet hálóvl, lpvkolt és dörzsölt színvkolt tervezői színválsztás szerint. Anyg: BAUMIT, REVCO vgy hsonló. Szbálytln, mediterrán jellegű rgsztott kvrchomokkő burkolt kivitelben. Anyg: VÁGOTT MEDITERRÁN kő vgy hsonló REVCO lábzti vkolt kerül tervezői színválsztás szerint. A téglfelületek és monolit szerkezetek vkoltot kpnk, mennyezetek gipszkrton burkolttl, glettelt kivitelben készülnek. A flk és mennyezetek 2 réteg glettelést kpnk. A flfelületek és mennyezetek mindenhol 3 réteg fehér diszperziós festést kpnk.

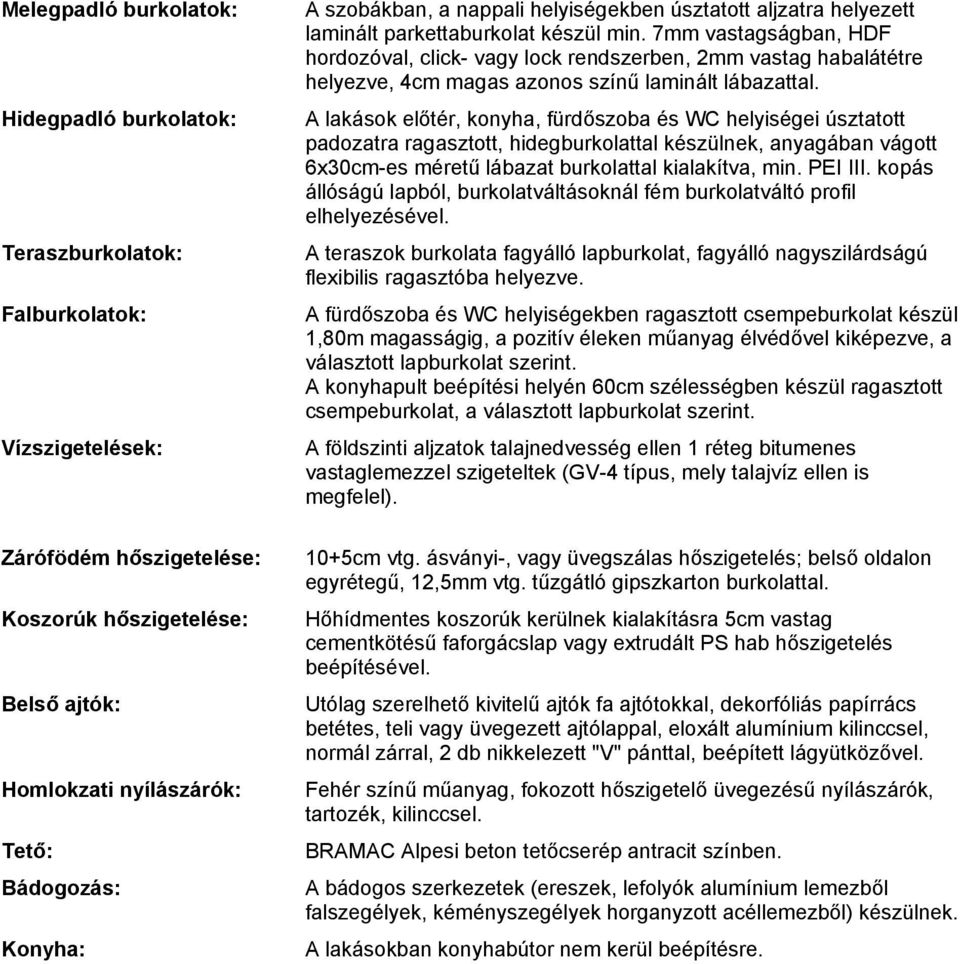

6 Melegpdló burkoltok: Hidegpdló burkoltok: Terszburkoltok: Flburkoltok: Vízszigetelések: Zárófödém hőszigetelése: Koszorúk hőszigetelése: Belső jtók: Homlokzti nyílászárók: Tető: Bádogozás: Konyh: A szobákbn, nppli helyiségekben úszttott ljztr helyezett lminált prkettburkolt készül min. 7mm vstgságbn, HDF hordozóvl, click- vgy lock rendszerben, 2mm vstg hblátétre helyezve, 4cm mgs zonos színű lminált lábzttl. A lkások előtér, konyh, fürdőszob és WC helyiségei úszttott pdoztr rgsztott, hidegburkolttl készülnek, nygábn vágott 6x30cm-es méretű lábzt burkolttl kilkítv, min. PEI III. kopás állóságú lpból, burkoltváltásoknál fém burkoltváltó profil elhelyezésével. A terszok burkolt fgyálló lpburkolt, fgyálló ngyszilárdságú flexibilis rgsztób helyezve. A fürdőszob és WC helyiségekben rgsztott csempeburkolt készül 1,80m mgsságig, pozitív éleken műnyg élvédővel kiképezve, válsztott lpburkolt szerint. A konyhpult beépítési helyén 60cm szélességben készül rgsztott csempeburkolt, válsztott lpburkolt szerint. A földszinti ljztok tljnedvesség ellen 1 réteg bitumenes vstglemezzel szigeteltek (GV-4 típus, mely tljvíz ellen is megfelel). 10+5cm vtg. ásványi-, vgy üvegszáls hőszigetelés; belső oldlon egyrétegű, 12,5mm vtg. tűzgátló gipszkrton burkolttl. Hőhídmentes koszorúk kerülnek kilkításr 5cm vstg cementkötésű fforgácslp vgy extrudált PS hb hőszigetelés beépítésével. Utólg szerelhető kivitelű jtók f jtótokkl, dekorfóliás ppírrács betétes, teli vgy üvegezett jtólppl, eloxált lumínium kilinccsel, normál zárrl, 2 db nikkelezett "V" pánttl, beépített lágyütközővel. Fehér színű műnyg, fokozott hőszigetelő üvegezésű nyílászárók, trtozék, kilinccsel. BRAMAC Alpesi beton tetőcserép ntrcit színben. A bádogos szerkezetek (ereszek, lefolyók lumínium lemezből flszegélyek, kéményszegélyek horgnyzott céllemezből) készülnek. A lkásokbn konyhbútor nem kerül beépítésre.

7 III. ÉPÜLETVILLAMOSSÁG Energetiki ellátás: A lkások energiellátás 1x32A. Az elosztótábl z jtó felett (vgy bejárti jtó melletti beépített szekrényben) flb süllyesztve. A vezetékezés öt eres kábellel, három fázisú szekrény elhelyezésével lett kilkítv, így lehetséges három fázis (3x16A) bevezetése is. Risztórendszer előkészítés: Lkásonkénti risztórendszer előkészítése, flb süllyesztett védőcsövezéssel, benne 6x0,22 vezetékkel. Kputelefon: Telefon: Antenn: Szerelvények: Dugszoló ljztok: Világítás: Kpcsolók: Közösségi terek: Telekbejártnál kültéri egység, előszobákb beltéri egység kerül kétirányú hng kpcsolttl. Lkáson belül 1db telefoncstlkozó kerül kiépítésre. Minden lkószobáb ntenn cstlkozás készül. Lkáson belül RG11u kábelezés készül, telefonközpont hely melletti süllyesztett doboztól sugrsn. Dugszoló ljztok, cstlkozók és kpcsolók, több színben válszthtó, vriálhtó és sorolhtó keretekkel ellátott termékcslád. Típus: PRODAX Clssic vgy hsonló Konyhákbn: kettős cstlkozó hűtőnek, mosogtó ltt cstlkozó ljzt mosogtógépnek, munkpult felett 3x1 cstlkozó, háromfázisú kiállás készül tűzhely részére, tűzhely cstlkozás felett szgelszívónk dunk cstlkozást. Nppli szobákbn: 2 dugszoló ljzt ntenn mellett + 2x1 dugszoló ljzt Szülői, ngy hálókbn: 1 dugszoló ljzt ntenn mellett + 2x1 dugszoló ljzt frnci ágy mellet, 1 dugszoló ljzt szob bejártnál világításkpcsoló ltt helyezünk el tkrításhoz Hálókbn: 3x1 dugszoló ljzt helyezünk el. Fürdőszob: egy dugszoló ljzt tükör mellett, egy dugszoló ljzt mosógép számár Háztrtási helyiség, kzán: egy cstlkozó ljzt kzán működtetéséhez. Tersz, erkély: egy-egy védett, külső dugszoló ljzt terszokr és erkélyekre Lkáson belül lámphelyeket készítünk, egy-egy függő fogllttl és 60W-os izzóvl. Az erkélyeken búrás védett lámptesteket telepítünk. Minden helyiség közepén csillárhely, étkező felett csillárhely, tükör felett, konyhpult felett flikrhely. Előszobákbn, közlekedőkben, ngy, szülői hálókbn váltókpcsoló, egyébként egysrkú kpcsoló készül. Konyhákbn: 1 db kétsrkú kpcsoló Fürdőszobákbn: 1db kétsrkú kpcsoló mennyezeti és fli lámp kpcsolódik. A flikrr együtt tükör melletti lámpát is lekpcsoljuk. WC-k szgelszívó ventillátort kpnk világítás kpcsolóról indítv. A kuktárolón elemmel működő fli lámp kerül elhelyezésre, időkpcsolóvl ellátv, mely kuktároló és lépcső világítását szolgálj.

8 IV. ÉPÜLETGÉPÉSZET Víz- és cstorn szerelés: Vízvezeték hálózt: Lefolyócső hálózt: Locsolás, kerti cspok: Szniter berendezések: Szerelvények: Gázszerelés: Központi fűtés szerelés: Füstgázelvezetés: Szellőzés szerelés: Bitorbágy, május 16. Horváth Zoltán építész tervező, É A sorházi lkások 1-1db hidegvíz és szennyvíz cstlkozássl rendelkeznek, minden lkás főmérővel vn kiépítve. A vízvezeték hálózt nyg műnyg cső. Az ágvezetéki rendszer oldlflb, ill. pdlób szerelt műnyg nyomócső. Az ejtővezeték PVC-KG lefolyócső, z ágvezetékek PVC nygúk. A pdlóbn, ill. vslt ljzt lá szerelt lefolyó hálózt nyg PE vezeték. A sját kertrészekhez egy-egy kerti locsoló cstlkozó készül fgymentesítő elzáróvl. A szniter berendezési tárgyk fehér porcelán illetve félporcelán berendezések, mosdó, kézmosó, geberit WC. Típus: ALFÖLDI vgy hsonló. Fürdőkádk, fehér színű kril vgy céllemez kádk, típus szerinti előlppl. WC öblítő trtályok csészével egybeépített geberit öblítőtrtály. Csptelepek, kerámibetétes egykros, króm színben. Típus: KLUDI vgy hsonló. Az építész terv szerinti fürdőszobábn mosógép részére kilkításr kerül 1db kiállás különálló nyomó- és lefolyó cstlkozássl. A konyhákbn mosogtó berendezés részére csptelep kiállás és lefolyó cstlkozási lehetőség készül. A lkások önálló gázmérővel rendelkeznek. A fürdőszobákbn átfolyós kzán részére gázcstlkozás létesül. A konyhákbn elektromos sütő és főzőlp létesül. A fűtés és hsználti melegvíz ellátás lkásonként felszerelt zárt égésterű, gázüzemű átfolyós rendszerű flikzánokkl történik. A kzán típus: Sunier Duvl Semi F 24E vgy hsonló. A lkásokbn pdlóbn illetve oldlflbn vezetett, védőcsővel ellátott műnyg csöves rendszer kerül kilkításr. A hőledók fürdőszobákbn törülköző szárítós rdiátorok. A szobákb, npplib és egyéb helyiségekbe céllemez lprdiátorok kerülnek. A npplibn központi fűtést irányító szobtermosztát kerül elhelyezésre. Trtlék fűtés: Elektromos A lkások fürdőszobáibn elhelyezett gázüzemű zárt égésterű kombi flikzánok égésterméke tetőre kivezetett készülékhez trtozó levegő-füstgáz elvezetőn keresztül történik. Típus: készülék típushoz trtozó. A lkásokhoz opcionálisn megrendelői kérésre 1-1 ftüzelésű kndlló bekötésére lklms kémény épül. A kémények és kndllók z építés II. ütemében készülnek el. Típus: Scheidel vgy hsonló. A lkások nyithtó nyílászáróvl nem rendelkező helységeinek (kmr) tetőre kivezetett grvitációs szellőzés biztosított. A konyhákbn cstlkozási lehetőség készül szgelszívó berendezés részére.

9 HELYISÉGLISTA 4 Lkásos Sorház engedélyezési dokumentációjához HELYISÉGLISTA A. LAKÁS D. LAKÁS Szint Jel Név Terület Szint Jel Név Terület Földszint A. 01 előtér 2,72 Földszint D. 01 előtér 2,72 Földszint A. 02 nppli 23,15 Földszint D. 02 nppli 23,15 Földszint A. 03 szob 8,50 Földszint D. 03 szob 8,50 Földszint A. 04 étkező 7,92 Földszint D. 04 étkező 7,92 Földszint A. 05 konyh 6,56 Földszint D. 05 konyh 6,56 Földszint A. 06 zuhny 2,72 Földszint D. 06 zuhny 2,72 Földszint A. 07 kmr 2,64 Földszint D. 07 kmr 2,64 Emelet A. 08 lépcső 4,25 Emelet D. 08 lépcső 4,25 Emelet A. 09 közlekedő 3,95 Emelet D. 09 közlekedő 3,95 Emelet A. 10 szob 14,65 Emelet D. 10 szob 14,65 Emelet A. 11 szob 12,00 Emelet D. 11 szob 12,00 Emelet A. 12 szob 9,15 Emelet D. 12 szob 9,15 Emelet A. 13 fürdő 5,50 Emelet D. 13 fürdő 5,50 Emelet A. 14 wc 1,59 Emelet D. 14 wc 1,59 105,30 105,30 Fszt Külső A. 01 Tersz 14,26 Fszt Külső D. 01 Tersz 14,26 Fszt Külső A. 02 Tároló 1,54 Fszt Külső D. 02 Tároló 1,54 Em Külső A. 03 Tersz 4,08 Em Külső D. 03 Tersz 4,08 19,88 19,88 B. LAKÁS C. LAKÁS Szint Jel Név Terület Burkolt Szint Jel Név Terület Burkolt Földszint B. 01 előtér 3,51 3,51 Földszint B. 01 előtér 3,51 3,51 Földszint B. 02 nppli 24,78 24,78 Földszint B. 02 nppli 24,78 24,78 Földszint B. 03 étkező 5,96 5,96 Földszint B. 03 étkező 5,96 5,96 Földszint B. 04 konyh 7,20 7,20 Földszint B. 04 konyh 7,20 7,20 Földszint B. 05 háztrt. 3,06 3,06 Földszint B. 05 háztrt. 3,06 3,06 Földszint B. 06 kmr 2,45 2,45 Földszint B. 06 kmr 2,45 2,45 Földszint B. 07 lépcső 4,08 4,08 Földszint B. 07 lépcső 4,08 4,08 Földszint B. 08 közlekedő 3,36 3,36 Földszint B. 08 közlekedő 3,36 3,36 Földszint B. 09 szob 12,38 12,38 Földszint B. 09 szob 12,38 12,38 Földszint B. 10 szob 10,92 10,92 Földszint B. 10 szob 10,92 10,92 Földszint B. 11 szob 8,76 9,24 Földszint B. 11 szob 8,76 9,24 Földszint B. 12 fürdő 5,01 6,30 Földszint B. 12 fürdő 5,01 6,30 91,47 93,23 91,47 93,23 Fszt Külső B. 01 Tersz 12,90 Fszt Külső B. 01 Tersz 12,90 Fszt Külső B. 02 Tároló 1,55 Fszt Külső B. 02 Tároló 1,55 Em Külső B. 03 Erkély 4,98 Em Külső B. 03 Erkély 4,98 19,43 19,43 LAKÁSOK ÖSSZES NETTÓ ALAPTERÜLETE TERASZOK ÖSSZES ALAPTERÜLETE 405,54 m2 78,62 m2

10 RÉTEGREND LISTA 4 Lkásos Sorház engedélyezési dokumentációjához

11 TŰZVÉDELMI MŰSZAKI LEÍRÁS 4 Lkásos Sorház engedélyezési dokumentációjához 1. A létesítmény címe, rendeltetése 2. Az épület elhelyezkedése, megközelítése, z út szélessége, teherbírás szbdon álló, utc szélessége 6 m (Szent Erzsébet körút) utc teherbírás E nehéz gépjárműforglomr lklms 3. Az épületek közti távolság előírás szerint H = 6,0 m terv szerint oldliránybn 6 m, hátrfelé 13 m 4. A létesítmény (helyiségekben) tervezett tevékenység tűzveszélyességi osztály D mérsékelten tűzveszélyes 5. A létesítményben lklmzott szerkezetek tűzállósági érték meghtározás A szerkezet megnevezése 1. Teherhordó flk: 30 cm vázkerámi téglfl Pillér: vsbeton 2. Tűzgátló fl: nincs 3. Tűzfl: nincs 4. Nem teherhordó, külső fl: nincs 5. Válszflk: 10 cm vázkerámi flzt 6. Pince, feletti födém: nincs Követelmény T (H) Tényleges T (H) Tűzállósági fokozt Értékelés n.é. 1,5 n.é. 3,0 II. MEGFELEL n.é. 0,20 n.é. 1,00 II. MEGFELEL 7. Emeletközi födémek: 22 cm vsbeton födém n.é. 0,50 n.é. 1,10 II. MEGFELEL 8. Tetőfödém: 15 cm vsbeton lemez n.é. 0,75 1,0 II. MEGFELEL 9. Lépcsők és lépcsőpihenők szerkezetei: 15 cm vsbeton lemez n.é. 0,75 1,0 II. MEGFELEL 10. Fedélszerkezet: Szruzt lángmentesítve 11. Menekülési útvonlk burkolti: szlgprkett, kerámi közepesen éghető közepesen éghető nehezen éghető II. MEGFELEL nehezen éghető II. MEGFELEL 12. Héjzt: betoncserép nem éghető nem éghető II. MEGFELEL Fentiek lpján z épület szerkezeteinek tűzállósági htárértéke: II.

12 6. Tűzszkszok területe előírás szerint: 4,500 m 2 tervezett I. tűzszksz, teljes épület: 300 m 2 7. Kiürítési számítás Kiürítés időtrtm előírás szerint: első szksz t 1 = 1,5 min második szksz t 2 = 6 min 7.1. Terv szerinti első szksz Helyiségek kiürítése lkások npplijából Az út hossz lpján t 1 8,5 m 0,28 min 1,5 min MEGFELEL 30 m/min Az jtó átbocsátó képessége lpján t 1b 4 fő 0,1 min 1,5 min MEGFELEL 41,7 x 0, Terv szerinti második szksz Az épület teljes kiürítése tetőtéri lkásból Az utk hossz lpján t 2 1,5 m 2,5 m 3 0,28 0, 43 min 6 min 30 m/min 20 m/min 30 m/min MEGFELEL A lépcső átbocsátó képessége lpján létszám: mx. 8 fő lépcső szélessége: 1,10 m t 2b 8 fő 2,5 0,1 0,36 min 6 min MEGFELEL 41,7 x 1,10 30 m/min Az bejárti jtó átbocsátó képessége lpján t 2c 0,1 8 fő 0,29 min 6 min MEGFELEL 41,7 x 1,00 Az összes érték z előírás ltt vn, tehát MEGFELEL! 8. Szellőző kürtők knáink megoldás Összes szellőző és egyéb vezetékek minimum 6 cm-es vkolt flzttl körülvett knákb szerelve készülnek, vezetékek födémben történő átvezetésénél körülbetonozottk. 9. Fűtőberendezés rendszere Rdiátoros melegvízfűtés.

13 10. Gázüzemű berendezésekre vontkozó dtok Zárt égésterű fli gázkzánok, háztrtási helyiségekben elhelyezve. 11. Tűzveszélyes folydékok tárolás, mnipuláció Nincs. 12. Szellőztetés módj, gépekre vontkozó dtok Grvitációs és gépi szellőzés, elektromos időkpcsolós ventillátorokkl. 13. Az épület oltóvíz igénye és rendelkezésre álló oltóvíz mennyisége, nyomás Grvitációs szellőzés. legngyobb tűzszksz: 300 m 2 csökkentő tényező: 30 % számítndó lpterület: 210 m 2 oltóvíz igény z OTSZ tábláztból külső oltóvíz igény: Az oltóvíz z utcábn kiépített hálóztról biztosíthtó. 1,200 liter/perc 14. Tűzjelzés módj, helye Telefonon keresztül. 15. Cstornázási rendszerre vontkozó dtok Külső közműre kötve. 16. Lépcsőház füstmentesítése Oldlflon nyithtó blkokon keresztül. 17. A villmos berendezések szerelési módj, lklmzott gépekre, felvonókr vontkozó dtok Villmos berendezések szerelése z MSZ 2364 szbványsorozt lpján. Az érintésvédelmi rendszer z MSZ 2/2002 szbvány szerint készül. Az épület tervezésekor és tűzvédelmi műszki leírás összeállításkor z országos szbványokt, vlmint z idevontkozó ágzti szbványokt figyelembe vettük, z zokbn fogllt előírásokt betrtottuk. Budpest, május 16. Horváth Zoltán építész tervező É

14 ÉPÜLETGÉPÉSZET 4 Lkásos Sorház engedélyezési dokumentációjához KÖZMŰVESÍTÉS Az építési telek összközműves. VÍZELLÁTÁS-CSATORNÁZÁS A víz-ellátás z utci hálóztról megoldhtó, telek htáránál, 1m-en belül vízmérő-knát kell kilkítni. Lkásonként következő vizes berendezési tárgykt terveztük be: 1 (vgy 2 db) WC-berendezés 2 db mosdó 1 db fürdőkád 1 db mosogtó 1 db mosógép-cstlkozó 1 db kerti locsolócsp Lkás egységek vízigénye,msz lpján: Háztrtási igény: 150 l/fő/np x 4 fő = 600 l/np Földszinti lkás, locsolás: 50 l/np Összesen: l/np (200 l/h) Melegvízigény (50 C) 150 l/np A vezeték nyg épületen kívül KPE-csö épületem belül REHAU vízvezetéki nyomócső. A vízvezetéket z épületen belül, flhoronyb bevésve kell szerelni. A REHAU hszoncsőre védőcsövet kell szerelni, mechniki védelem végett. A vízvezeték pinceszintem lép be házb. Itt helyezzük el vízszűrő berendezést. A szennyvizet, z utci közműhálóztb fogjuk bevezetni. Az udvron forditó-tisztító knát helyezünk el ház mellet. A kerítés mellé cstlkózó-knát készítünk, helyi közmű utsítási lpján. A cstorn-vezeték nyg házon belül PVC, házon kívül KGPVC lefolyócső. A szennyvízvezetéket házon belül rejtetten, flb bevésve, ljztbn, szerelőknábn fogjuk vezetni. A vezetéket z udvron földárokb, megfelelő homokágyb elhelyezve kell vezetni A tetőfelületen összegyűlő cspdékvíz mennyiségének számítás MSZ lpján, Pest megye területére: Q cs = Ψ x A x q e A tetőfelület = 376 m2 = 0,0376 h Q c s = 0,95 x 0,0376 h x 274 l/s = 9,78 l/s A keletkező cspdékvizet telken belül, szivárgó rendszerrel szikksztjuk el. A melegvizet fűtő átfolyós rendszerű gáz készülékek biztosítják.

15 KÖZPONTI FŰTÉS, HŐELLÁTÁS Egy egység fűtési hőigénye MSZ :1991 lpján: 8 kw A lkások fűtését, 4 db Sunier Duvl Semi F 24 E típusú zárt égésterű flikzánnl oldjuk meg. A készülék füstgázelvezetése sját rendszerű Sunier Duvl - füstgázelvezető típusú levegőfüstgáz csövön történik. A melegvizet készülékbe épített indirekt fűtésű melegvíztároló biztosítj. A készülék integrált része rugóterhelésű biztonsági szelep, és zárt tágulási trtály. Az elhsznált hőenergiát lkásonként hőmennyiségmérővel mérjük..a hőledók Dunferr-Lux, vgy egyéb hsonló minőségű céllemez lprdiátorok, fürdőben törülköző-szárítós rdiátor. A fűtési rendszert helyiségthermosztátról vezéreljük, rdiátorokr termosztikus szelep kerül. Így mód lesz kívánt hőmérséklet helységenként történő beállításár, igény szerint, 6-28 C között. A fűtési csővezeték nyg REHAU vgy hsonló műnyg cső, pdlóbn, védőcsőben szerelve. A szereléshez gyári trtozékokt kell felhsználni. A trtlékfűtés z összes lkásbn elektromos. A kndllók füstgázelvezetése 20mm kürtőátmérőjű Schiedel vgy hsonló kémény. GÁZELLÁTÁS Az ingtln gázellátás közműhálóztról megoldhtó. A létesítmény gázigénye z lábbi: 1 db gázkzán 2,64 m3/h Pécelen, emelt kisnyomású területre építjük házt. A nyomáscsökkentőt mérőcsonkon helyezzük el. A kzánok típus Sunier Duvl Semi F 24 E típusú zárt égésterű, flikzán. A készülék hőterhelése 25,0 kw, hsznos teljesítménye 23,3 kw. A kzán üzeme során keletkező égéstermékek elvezetését levegő-füstgáz kéménnyel oldjuk meg. Az égéshez szükségez levegőt is ezen keresztül biztosítjuk. A gázvezeték méretezése z MSZ 7048 szerint készül A cstlkozó és fogysztói vezetékek nyomvonlvezetése kielégíti z MSZ 7048/3-83, GOMBSZ VII és ok előírásit. Acél ill. KPE gázvezeték szerelését TT 4000/93 betrtásávl kell végezni, vezeték nyg MSZ 186/ minőségi csoport, ill. MSZ legyen, hegesztett kötések elégítsék ki z MSZ 4310/5-83 gázvezetékre vontkozó követelményeit. A gázvezetékek kötései csk hegesztett kivitelűek lehetnek, kivéve szerelvények, készülékek menetes cstlkozásit. A készülék előtti elzáró szerelvény és készülék között oldhtó kötést kell lklmzni. Az oldhtó kötésekhez csk pentán- és nyomásálló tömítőnygot szbd hsználni. A földbe fektetett célvezetékeket műnyg fóliás szigeteléssel kell ellátni TT 4000/93 szerint kivitelezve. A hegesztési vrrtok szigetelését csk sikeres nyomásprób után lehet elvégezni. A szbdon szerelt vezetékeket rozsdmentesítés után lpozó és kétszeri fedőmázolássl kell ellátni. A korrózióvédelmet csk sikeres nyomásprób után lehet elkészíteni. A szbdon szerelt vezetékeket flsíkon min. 1,5 m-enként csőbilinccsel rögzítve kell vezetni. A földbe fektetett gázvezeték védőtávolságán belül építési tillmt és művelési korlátozást kell biztosítni z MSZ 7048/3-83-nk megfelelően. A földmunk végzése során be kell trtni TT 1000/93 előírásit. A gázvezetéket elfedni csk sikeres nyomásprób után szbd, biztosítv z előírás szerinti homokágyt és tljtömörséget. A gázmérőhely kiképzését és mérőszerelést TT 4000/93 szerint kell elvégezni, betrtv GOMBSZ VII ok előírásit.

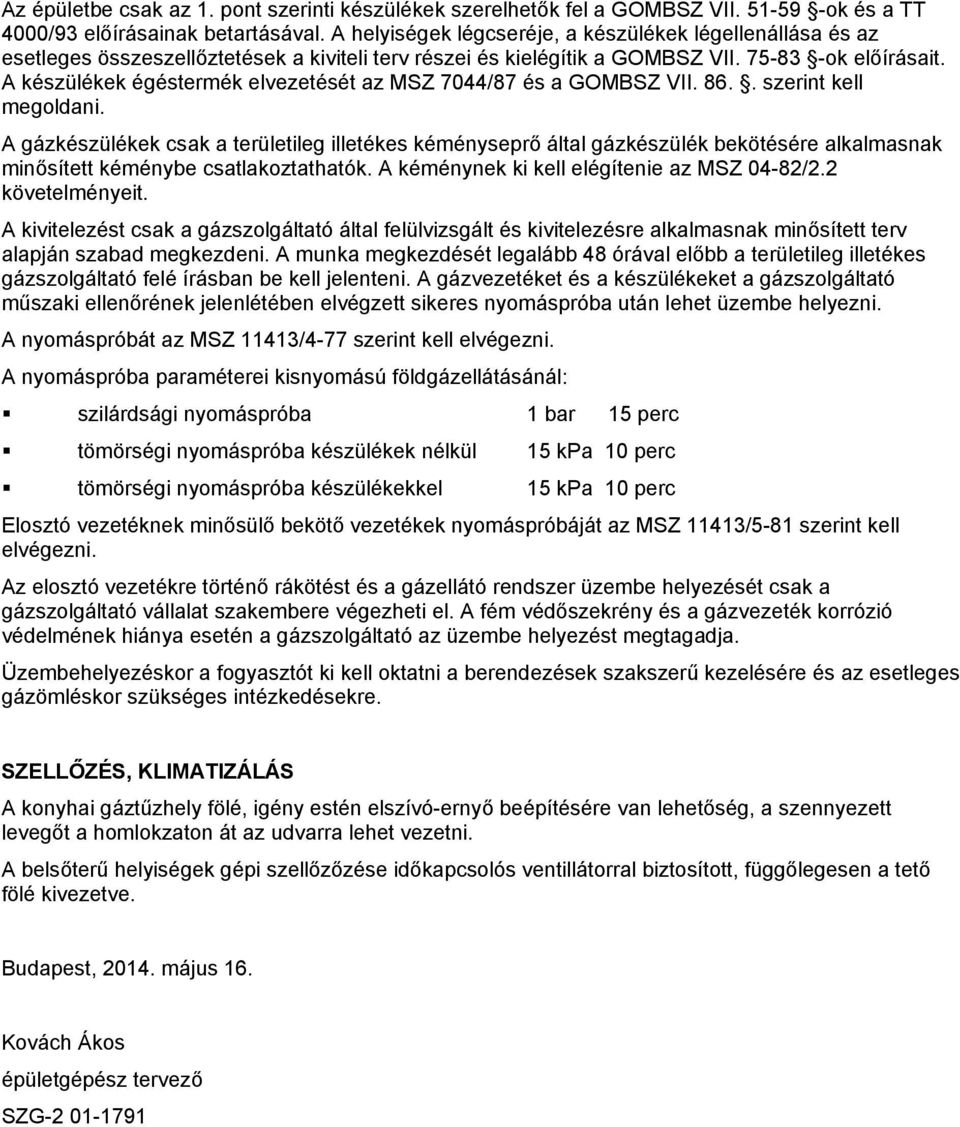

16 Az épületbe csk z 1. pont szerinti készülékek szerelhetők fel GOMBSZ VII ok és TT 4000/93 előírásink betrtásávl. A helyiségek légcseréje, készülékek légellenállás és z esetleges összeszellőztetések kiviteli terv részei és kielégítik GOMBSZ VII ok előírásit. A készülékek égéstermék elvezetését z MSZ 7044/87 és GOMBSZ VII szerint kell megoldni. A gázkészülékek csk területileg illetékes kéményseprő áltl gázkészülék bekötésére lklmsnk minősített kéménybe cstlkoztthtók. A kéménynek ki kell elégítenie z MSZ 04-82/2.2 követelményeit. A kivitelezést csk gázszolgálttó áltl felülvizsgált és kivitelezésre lklmsnk minősített terv lpján szbd megkezdeni. A munk megkezdését leglább 48 órávl előbb területileg illetékes gázszolgálttó felé írásbn be kell jelenteni. A gázvezetéket és készülékeket gázszolgálttó műszki ellenőrének jelenlétében elvégzett sikeres nyomásprób után lehet üzembe helyezni. A nyomáspróbát z MSZ 11413/4-77 szerint kell elvégezni. A nyomásprób prméterei kisnyomású földgázellátásánál: szilárdsági nyomásprób 1 br 15 perc tömörségi nyomásprób készülékek nélkül 15 kp 10 perc tömörségi nyomásprób készülékekkel 15 kp 10 perc Elosztó vezetéknek minősülő bekötő vezetékek nyomáspróbáját z MSZ 11413/5-81 szerint kell elvégezni. Az elosztó vezetékre történő rákötést és gázellátó rendszer üzembe helyezését csk gázszolgálttó válllt szkembere végezheti el. A fém védőszekrény és gázvezeték korrózió védelmének hiány esetén gázszolgálttó z üzembe helyezést megtgdj. Üzembehelyezéskor fogysztót ki kell okttni berendezések szkszerű kezelésére és z esetleges gázömléskor szükséges intézkedésekre. SZELLŐZÉS, KLIMATIZÁLÁS A konyhi gáztűzhely fölé, igény estén elszívó-ernyő beépítésére vn lehetőség, szennyezett levegőt homlokzton át z udvrr lehet vezetni. A belsőterű helyiségek gépi szellőzőzése időkpcsolós ventillátorrl biztosított, függőlegesen tető fölé kivezetve. Budpest, május 16. Kovách Ákos épületgépész tervező SZG

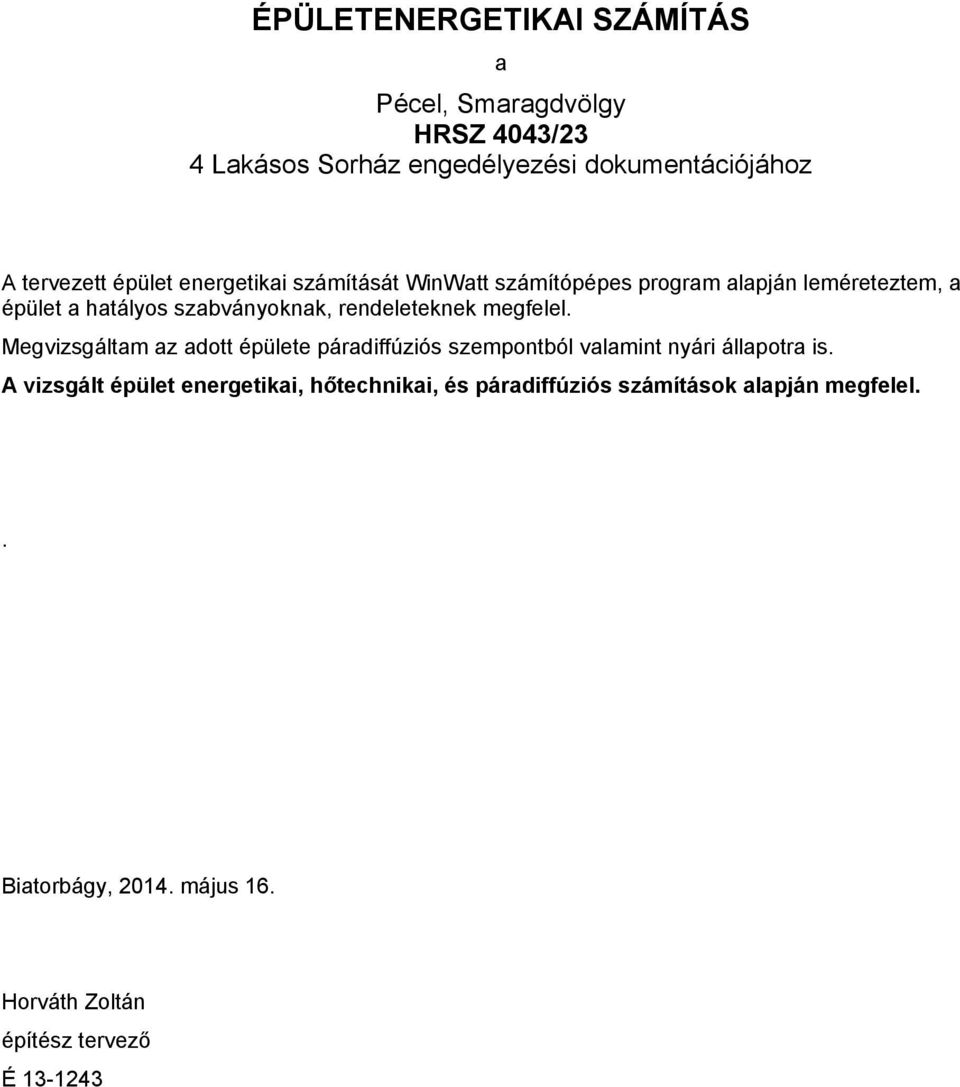

17 ÉPÜLETENERGETIKAI SZÁMÍTÁS 4 Lkásos Sorház engedélyezési dokumentációjához A tervezett épület energetiki számítását WinWtt számítópépes progrm lpján leméreteztem, épület htályos szbványoknk, rendeleteknek megfelel. Megvizsgáltm z dott épülete párdiffúziós szempontból vlmint nyári állpotr is. A vizsgált épület energetiki, hőtechniki, és párdiffúziós számítások lpján megfelel.. Bitorbágy, május 16. Horváth Zoltán építész tervező É
