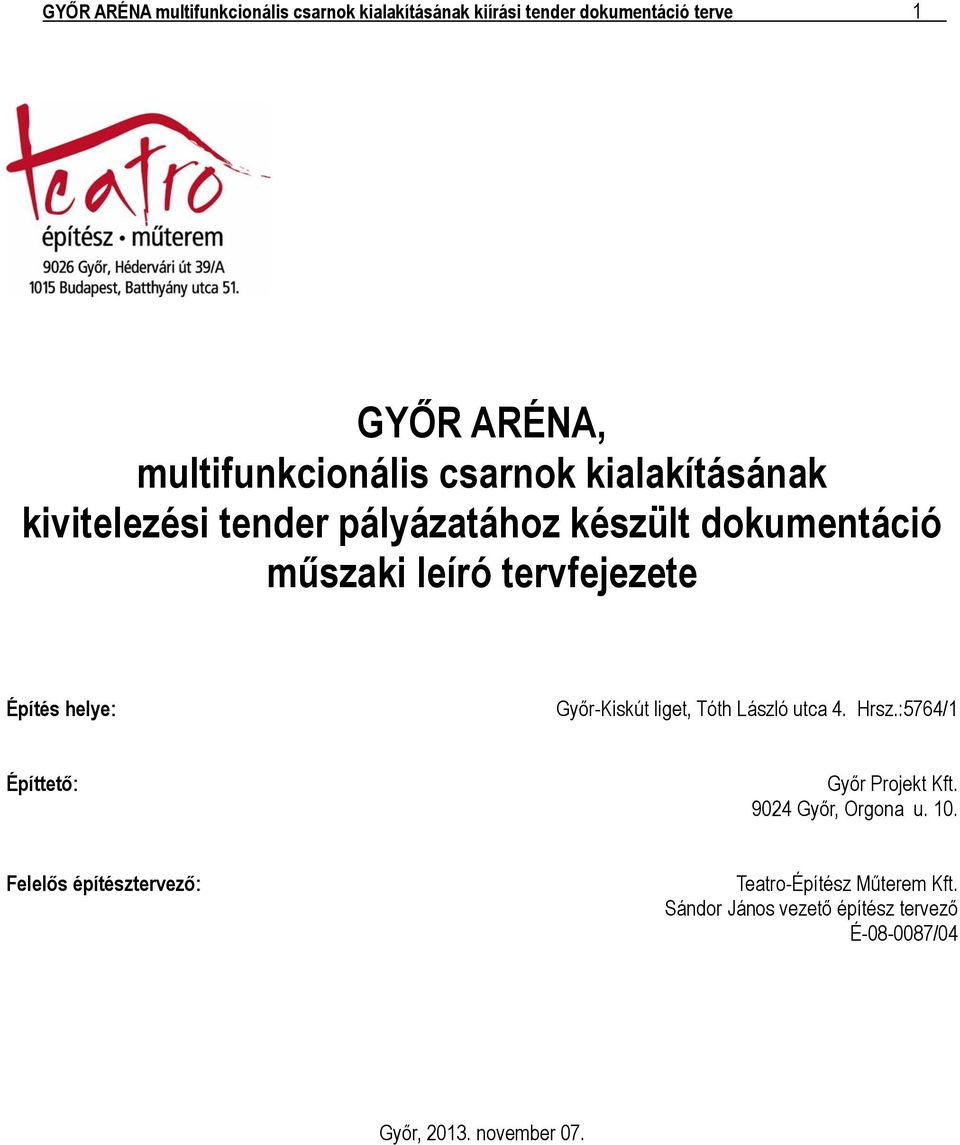

1 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 1 GYŐR ARÉNA, multifunkcionális csarnok kialakításának kivitelezési tender pályázatához készült dokumentáció műszaki leíró tervfejezete Építés helye: Győr-Kiskút liget, Tóth László utca 4. Hrsz.:5764/1 Építtető: Győr Projekt Kft Győr, Orgona u. 10. Felelős építésztervező: Teatro-Építész Műterem Kft. Sándor János vezető építész tervező É /04 Győr, november 07.

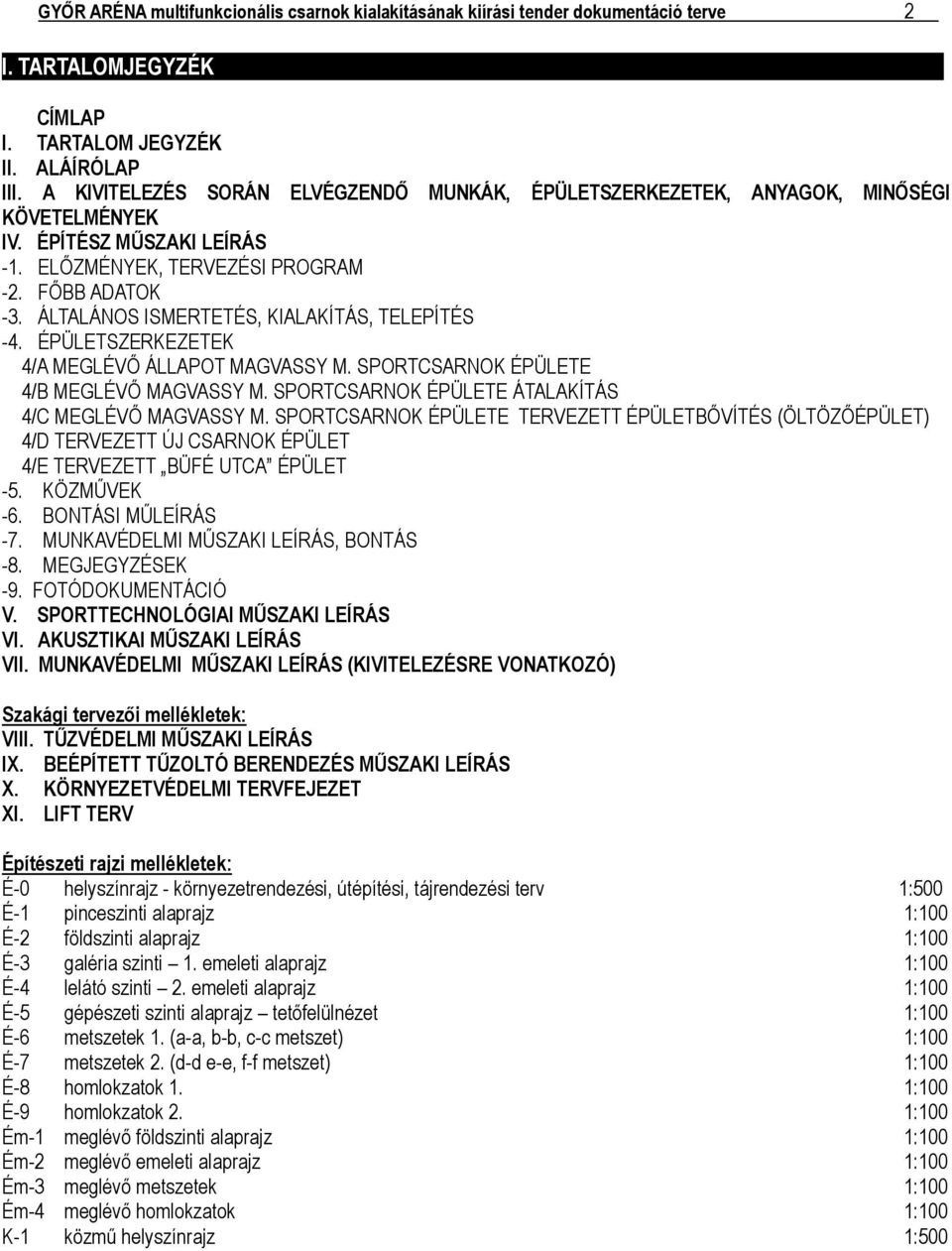

2 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 2 I. TARTALOMJEGYZÉK CÍMLAP I. TARTALOM JEGYZÉK II. ALÁÍRÓLAP III. A KIVITELEZÉS SORÁN ELVÉGZENDŐ MUNKÁK, ÉPÜLETSZERKEZETEK, ANYAGOK, MINŐSÉGI KÖVETELMÉNYEK IV. ÉPÍTÉSZ MŰSZAKI LEÍRÁS -1. ELŐZMÉNYEK, TERVEZÉSI PROGRAM -2. FŐBB ADATOK -3. ÁLTALÁNOS ISMERTETÉS, KIALAKÍTÁS, TELEPÍTÉS -4. ÉPÜLETSZERKEZETEK 4/A MEGLÉVŐ ÁLLAPOT MAGVASSY M. SPORTCSARNOK ÉPÜLETE 4/B MEGLÉVŐ MAGVASSY M. SPORTCSARNOK ÉPÜLETE ÁTALAKÍTÁS 4/C MEGLÉVŐ MAGVASSY M. SPORTCSARNOK ÉPÜLETE TERVEZETT ÉPÜLETBŐVÍTÉS (ÖLTÖZŐÉPÜLET) 4/D TERVEZETT ÚJ CSARNOK ÉPÜLET 4/E TERVEZETT BÜFÉ UTCA ÉPÜLET -5. KÖZMŰVEK -6. BONTÁSI MŰLEÍRÁS -7. MUNKAVÉDELMI MŰSZAKI LEÍRÁS, BONTÁS -8. MEGJEGYZÉSEK -9. FOTÓDOKUMENTÁCIÓ V. SPORTTECHNOLÓGIAI MŰSZAKI LEÍRÁS VI. AKUSZTIKAI MŰSZAKI LEÍRÁS VII. MUNKAVÉDELMI MŰSZAKI LEÍRÁS (KIVITELEZÉSRE VONATKOZÓ) Szakági tervezői mellékletek: VIII. TŰZVÉDELMI MŰSZAKI LEÍRÁS IX. BEÉPÍTETT TŰZOLTÓ BERENDEZÉS MŰSZAKI LEÍRÁS X. KÖRNYEZETVÉDELMI TERVFEJEZET XI. LIFT TERV Építészeti rajzi mellékletek: É-0 helyszínrajz - környezetrendezési, útépítési, tájrendezési terv 1:500 É-1 pinceszinti alaprajz 1:100 É-2 földszinti alaprajz 1:100 É-3 galéria szinti 1. emeleti alaprajz 1:100 É-4 lelátó szinti 2. emeleti alaprajz 1:100 É-5 gépészeti szinti alaprajz tetőfelülnézet 1:100 É-6 metszetek 1. (a-a, b-b, c-c metszet) 1:100 É-7 metszetek 2. (d-d e-e, f-f metszet) 1:100 É-8 homlokzatok 1. 1:100 É-9 homlokzatok 2. 1:100 Ém-1 meglévő földszinti alaprajz 1:100 Ém-2 meglévő emeleti alaprajz 1:100 Ém-3 meglévő metszetek 1:100 Ém-4 meglévő homlokzatok 1:100 K-1 közmű helyszínrajz 1:500

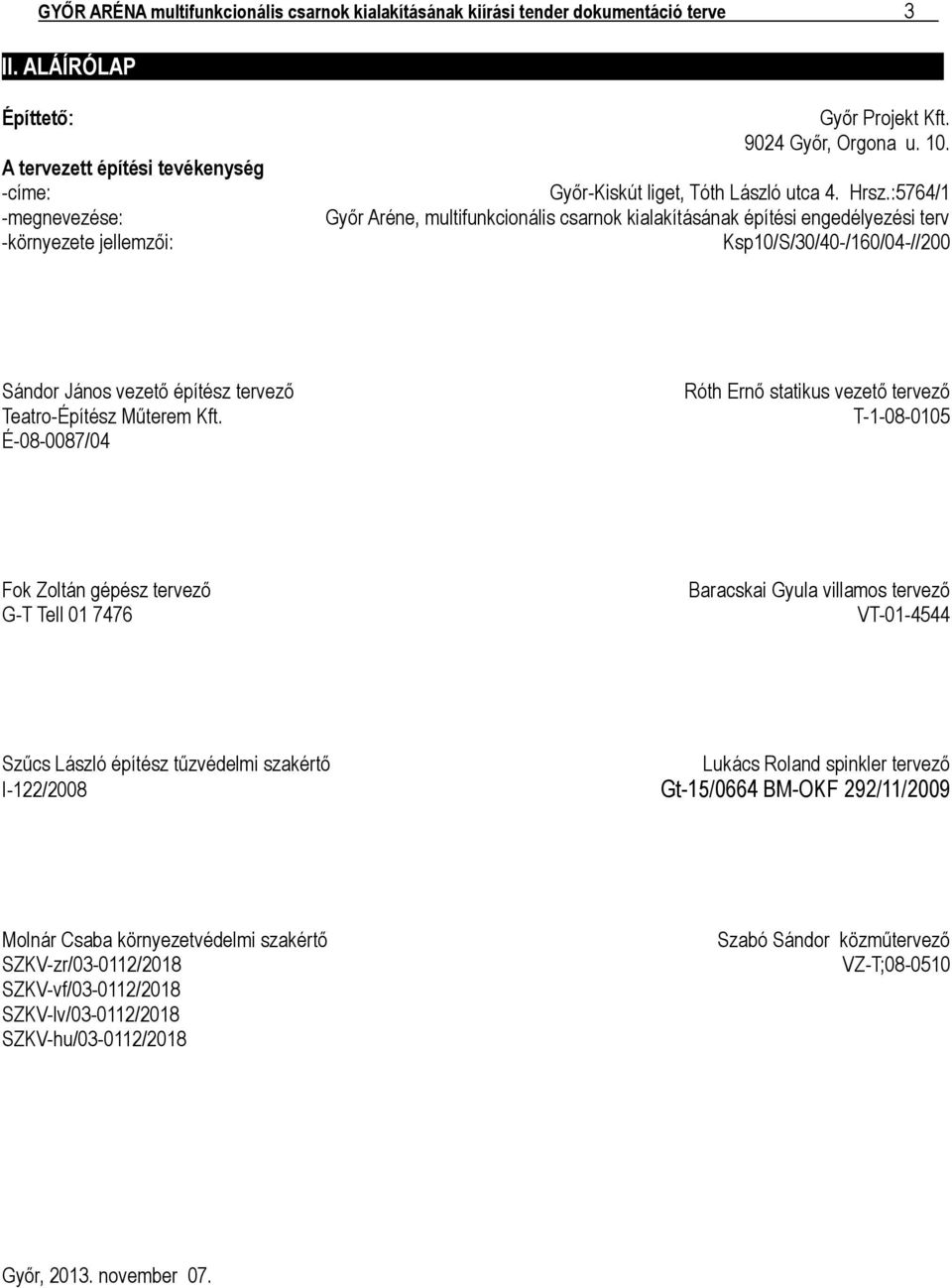

3 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 3 II. ALÁÍRÓLAP Építtető: A tervezett építési tevékenység -címe: -megnevezése: -környezete jellemzői: Győr Projekt Kft Győr, Orgona u. 10. Győr-Kiskút liget, Tóth László utca 4. Hrsz.:5764/1 Győr Aréne, multifunkcionális csarnok kialakításának építési engedélyezési terv Ksp10/S/30/40-/160/04-//200 Sándor János vezető építész tervező Teatro-Építész Műterem Kft. É /04 Róth Ernő statikus vezető tervező T Fok Zoltán gépész tervező G-T Tell Baracskai Gyula villamos tervező VT Szűcs László építész tűzvédelmi szakértő Lukács Roland spinkler tervező I-122/2008 Gt-15/0664 BM-OKF 292/11/2009 Molnár Csaba környezetvédelmi szakértő SZKV-zr/ /2018 SZKV-vf/ /2018 SZKV-lv/ /2018 SZKV-hu/ /2018 Szabó Sándor közműtervező VZ-T; Győr, november 07.

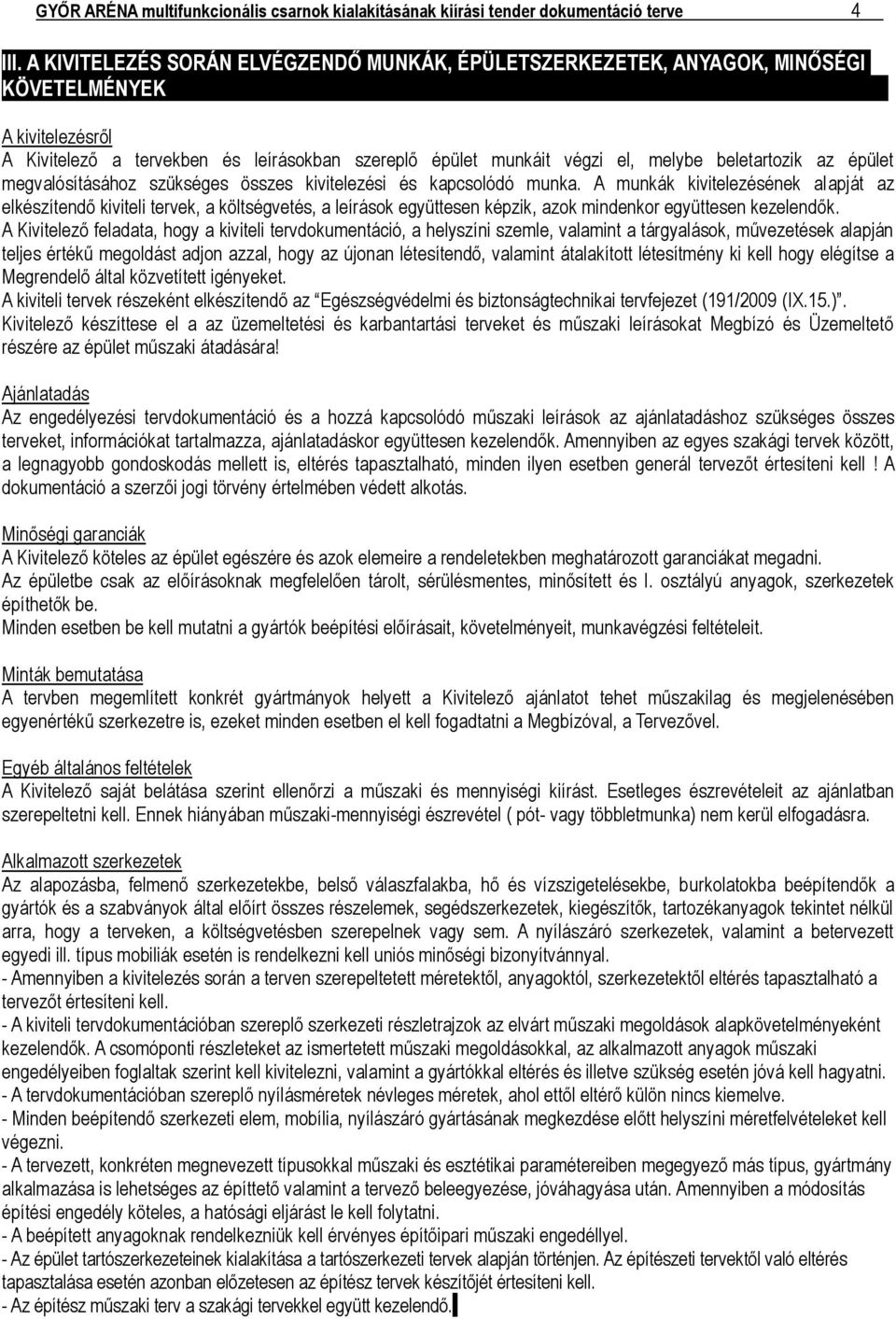

4 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 4 III. A KIVITELEZÉS SORÁN ELVÉGZENDŐ MUNKÁK, ÉPÜLETSZERKEZETEK, ANYAGOK, MINŐSÉGI KÖVETELMÉNYEK A kivitelezésről A Kivitelező a tervekben és leírásokban szereplő épület munkáit végzi el, melybe beletartozik az épület megvalósításához szükséges összes kivitelezési és kapcsolódó munka. A munkák kivitelezésének alapját az elkészítendő kiviteli tervek, a költségvetés, a leírások együttesen képzik, azok mindenkor együttesen kezelendők. A Kivitelező feladata, hogy a kiviteli tervdokumentáció, a helyszíni szemle, valamint a tárgyalások, művezetések alapján teljes értékű megoldást adjon azzal, hogy az újonan létesítendő, valamint átalakított létesítmény ki kell hogy elégítse a Megrendelő által közvetített igényeket. A kiviteli tervek részeként elkészítendő az Egészségvédelmi és biztonságtechnikai tervfejezet (191/2009 (IX.15.). Kivitelező készíttese el a az üzemeltetési és karbantartási terveket és műszaki leírásokat Megbízó és Üzemeltető részére az épület műszaki átadására! Ajánlatadás Az engedélyezési tervdokumentáció és a hozzá kapcsolódó műszaki leírások az ajánlatadáshoz szükséges összes terveket, információkat tartalmazza, ajánlatadáskor együttesen kezelendők. Amennyiben az egyes szakági tervek között, a legnagyobb gondoskodás mellett is, eltérés tapasztalható, minden ilyen esetben generál tervezőt értesíteni kell! A dokumentáció a szerzői jogi törvény értelmében védett alkotás. Minőségi garanciák A Kivitelező köteles az épület egészére és azok elemeire a rendeletekben meghatározott garanciákat megadni. Az épületbe csak az előírásoknak megfelelően tárolt, sérülésmentes, minősített és I. osztályú anyagok, szerkezetek építhetők be. Minden esetben be kell mutatni a gyártók beépítési előírásait, követelményeit, munkavégzési feltételeit. Minták bemutatása A tervben megemlített konkrét gyártmányok helyett a Kivitelező ajánlatot tehet műszakilag és megjelenésében egyenértékű szerkezetre is, ezeket minden esetben el kell fogadtatni a Megbízóval, a Tervezővel. Egyéb általános feltételek A Kivitelező saját belátása szerint ellenőrzi a műszaki és mennyiségi kiírást. Esetleges észrevételeit az ajánlatban szerepeltetni kell. Ennek hiányában műszaki-mennyiségi észrevétel ( pót- vagy többletmunka) nem kerül elfogadásra. Alkalmazott szerkezetek Az alapozásba, felmenő szerkezetekbe, belső válaszfalakba, hő és vízszigetelésekbe, burkolatokba beépítendők a gyártók és a szabványok által előírt összes részelemek, segédszerkezetek, kiegészítők, tartozékanyagok tekintet nélkül arra, hogy a terveken, a költségvetésben szerepelnek vagy sem. A nyílászáró szerkezetek, valamint a betervezett egyedi ill. típus mobiliák esetén is rendelkezni kell uniós minőségi bizonyítvánnyal. - Amennyiben a kivitelezés során a terven szerepeltetett méretektől, anyagoktól, szerkezetektől eltérés tapasztalható a tervezőt értesíteni kell. - A kiviteli tervdokumentációban szereplő szerkezeti részletrajzok az elvárt műszaki megoldások alapkövetelményeként kezelendők. A csomóponti részleteket az ismertetett műszaki megoldásokkal, az alkalmazott anyagok műszaki engedélyeiben foglaltak szerint kell kivitelezni, valamint a gyártókkal eltérés és illetve szükség esetén jóvá kell hagyatni. - A tervdokumentációban szereplő nyílásméretek névleges méretek, ahol ettől eltérő külön nincs kiemelve. - Minden beépítendő szerkezeti elem, mobília, nyílászáró gyártásának megkezdése előtt helyszíni méretfelvételeket kell végezni. - A tervezett, konkréten megnevezett típusokkal műszaki és esztétikai paramétereiben megegyező más típus, gyártmány alkalmazása is lehetséges az építtető valamint a tervező beleegyezése, jóváhagyása után. Amennyiben a módosítás építési engedély köteles, a hatósági eljárást le kell folytatni. - A beépített anyagoknak rendelkezniük kell érvényes építőipari műszaki engedéllyel. - Az épület tartószerkezeteinek kialakítása a tartószerkezeti tervek alapján történjen. Az építészeti tervektől való eltérés tapasztalása esetén azonban előzetesen az építész tervek készítőjét értesíteni kell. - Az építész műszaki terv a szakági tervekkel együtt kezelendő.

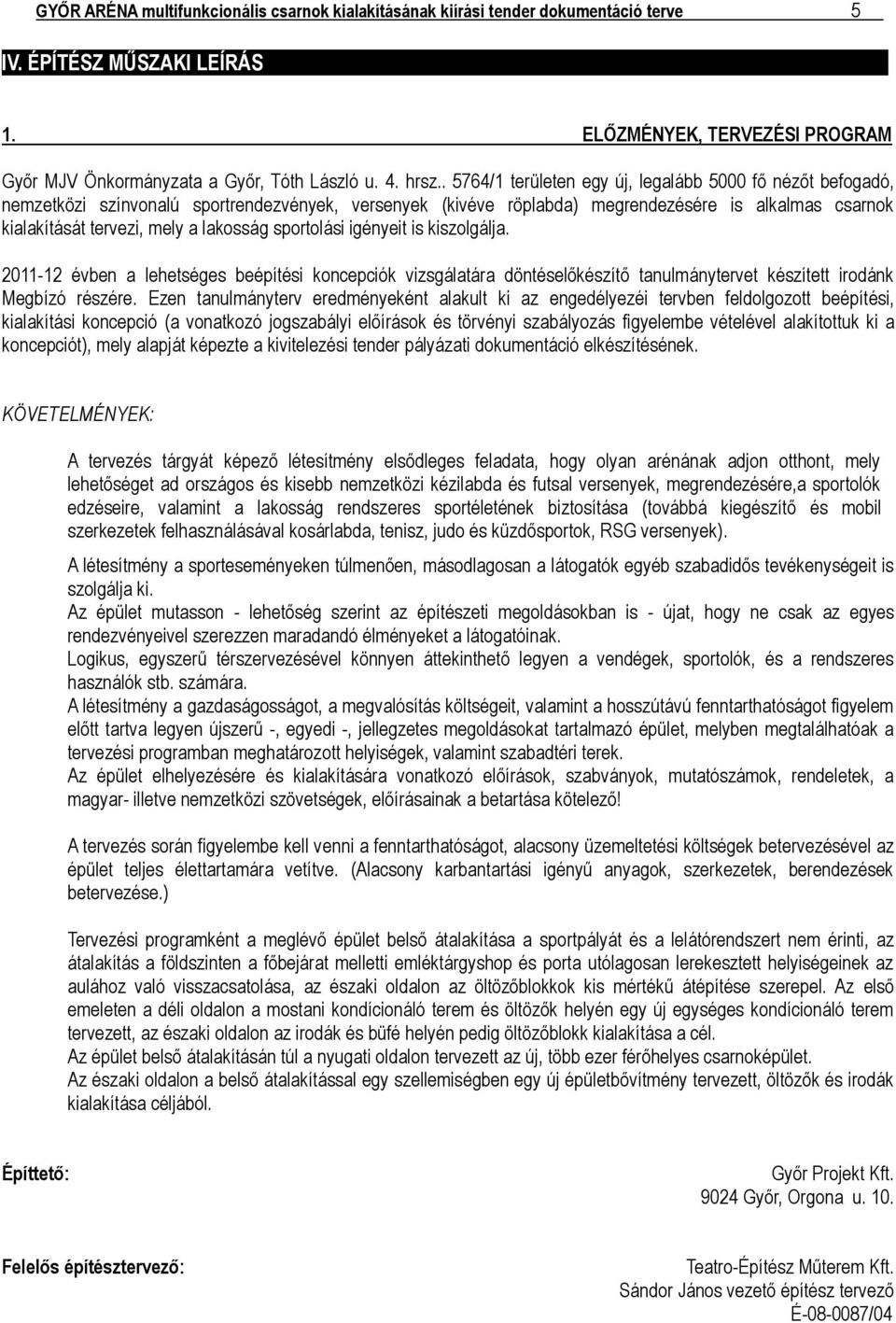

5 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 5 IV. ÉPÍTÉSZ MŰSZAKI LEÍRÁS 1. ELŐZMÉNYEK, TERVEZÉSI PROGRAM Győr MJV Önkormányzata a Győr, Tóth László u. 4. hrsz /1 területen egy új, legalább 5000 fő nézőt befogadó, nemzetközi színvonalú sportrendezvények, versenyek (kivéve röplabda) megrendezésére is alkalmas csarnok kialakítását tervezi, mely a lakosság sportolási igényeit is kiszolgálja évben a lehetséges beépítési koncepciók vizsgálatára döntéselőkészítő tanulmánytervet készített irodánk Megbízó részére. Ezen tanulmányterv eredményeként alakult ki az engedélyezéi tervben feldolgozott beépítési, kialakítási koncepció (a vonatkozó jogszabályi előírások és törvényi szabályozás figyelembe vételével alakítottuk ki a koncepciót), mely alapját képezte a kivitelezési tender pályázati dokumentáció elkészítésének. KÖVETELMÉNYEK: A tervezés tárgyát képező létesítmény elsődleges feladata, hogy olyan arénának adjon otthont, mely lehetőséget ad országos és kisebb nemzetközi kézilabda és futsal versenyek, megrendezésére,a sportolók edzéseire, valamint a lakosság rendszeres sportéletének biztosítása (továbbá kiegészítő és mobil szerkezetek felhasználásával kosárlabda, tenisz, judo és küzdősportok, RSG versenyek). A létesítmény a sporteseményeken túlmenően, másodlagosan a látogatók egyéb szabadidős tevékenységeit is szolgálja ki. Az épület mutasson - lehetőség szerint az építészeti megoldásokban is - újat, hogy ne csak az egyes rendezvényeivel szerezzen maradandó élményeket a látogatóinak. Logikus, egyszerű térszervezésével könnyen áttekinthető legyen a vendégek, sportolók, és a rendszeres használók stb. számára. A létesítmény a gazdaságosságot, a megvalósítás költségeit, valamint a hosszútávú fenntarthatóságot figyelem előtt tartva legyen újszerű -, egyedi -, jellegzetes megoldásokat tartalmazó épület, melyben megtalálhatóak a tervezési programban meghatározott helyiségek, valamint szabadtéri terek. Az épület elhelyezésére és kialakítására vonatkozó előírások, szabványok, mutatószámok, rendeletek, a magyar- illetve nemzetközi szövetségek, előírásainak a betartása kötelező! A tervezés során figyelembe kell venni a fenntarthatóságot, alacsony üzemeltetési költségek betervezésével az épület teljes élettartamára vetítve. (Alacsony karbantartási igényű anyagok, szerkezetek, berendezések betervezése.) Tervezési programként a meglévő épület belső átalakítása a sportpályát és a lelátórendszert nem érinti, az átalakítás a földszinten a főbejárat melletti emléktárgyshop és porta utólagosan lerekesztett helyiségeinek az aulához való visszacsatolása, az északi oldalon az öltözőblokkok kis mértékű átépítése szerepel. Az első emeleten a déli oldalon a mostani kondícionáló terem és öltözők helyén egy új egységes kondícionáló terem tervezett, az északi oldalon az irodák és büfé helyén pedig öltözőblokk kialakítása a cél. Az épület belső átalakításán túl a nyugati oldalon tervezett az új, több ezer férőhelyes csarnoképület. Az északi oldalon a belső átalakítással egy szellemiségben egy új épületbővítmény tervezett, öltözők és irodák kialakítása céljából. Építtető: Győr Projekt Kft Győr, Orgona u. 10. Felelős építésztervező: Teatro-Építész Műterem Kft. Sándor János vezető építész tervező É /04

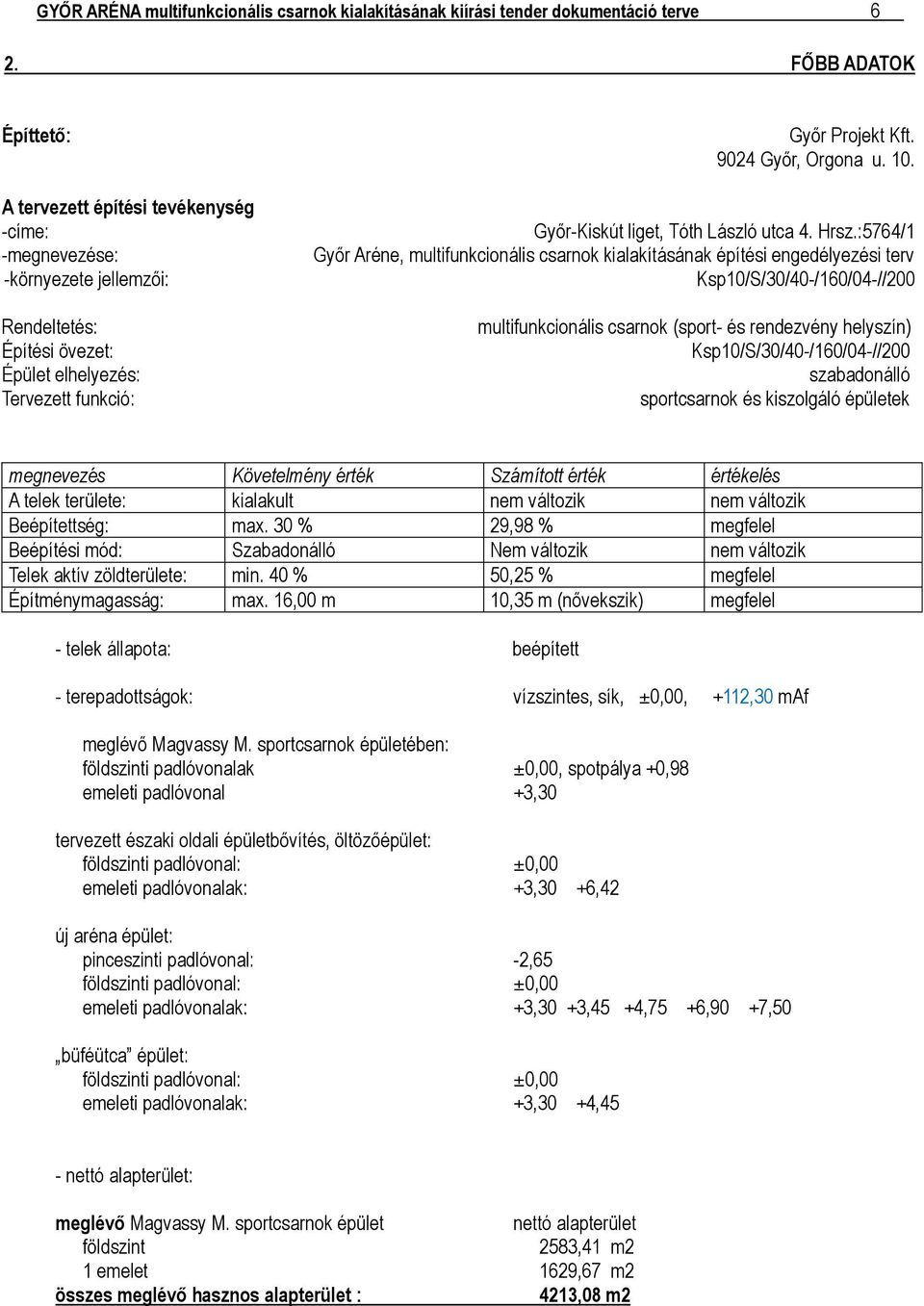

6 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 6 2. FŐBB ADATOK Építtető: A tervezett építési tevékenység -címe: -megnevezése: -környezete jellemzői: Rendeltetés: Építési övezet: Épület elhelyezés: Tervezett funkció: Győr Projekt Kft Győr, Orgona u. 10. Győr-Kiskút liget, Tóth László utca 4. Hrsz.:5764/1 Győr Aréne, multifunkcionális csarnok kialakításának építési engedélyezési terv Ksp10/S/30/40-/160/04-//200 multifunkcionális csarnok (sport- és rendezvény helyszín) Ksp10/S/30/40-/160/04-//200 szabadonálló sportcsarnok és kiszolgáló épületek megnevezés Követelmény érték Számított érték értékelés A telek területe: kialakult nem változik nem változik Beépítettség: max. 30 % 29,98 % megfelel Beépítési mód: Szabadonálló Nem változik nem változik Telek aktív zöldterülete: min. 40 % 50,25 % megfelel Építménymagasság: max. 16,00 m 10,35 m (nővekszik) megfelel - telek állapota: beépített - terepadottságok: vízszintes, sík, ±0,00, +112,30 maf meglévő Magvassy M. sportcsarnok épületében: földszinti padlóvonalak ±0,00, spotpálya +0,98 emeleti padlóvonal +3,30 tervezett északi oldali épületbővítés, öltözőépület: földszinti padlóvonal: ±0,00 emeleti padlóvonalak: +3,30 +6,42 új aréna épület: pinceszinti padlóvonal: -2,65 földszinti padlóvonal: ±0,00 emeleti padlóvonalak: +3,30 +3,45 +4,75 +6,90 +7,50 büféütca épület: földszinti padlóvonal: ±0,00 emeleti padlóvonalak: +3,30 +4,45 - nettó alapterület: meglévő Magvassy M. sportcsarnok épület nettó alapterület földszint 2583,41 m2 1 emelet 1629,67 m2 összes meglévő hasznos alapterület : 4213,08 m2

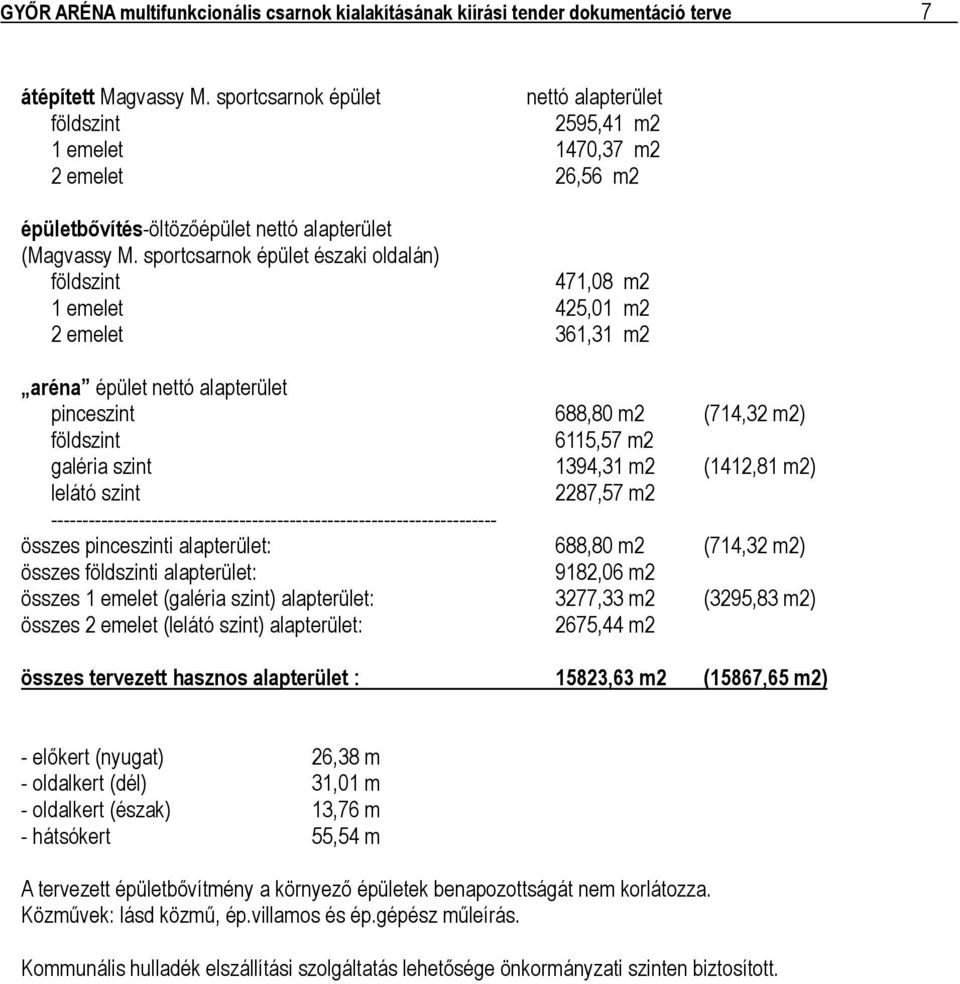

7 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 7 átépített Magvassy M. sportcsarnok épület nettó alapterület földszint 2595,41 m2 1 emelet 1470,37 m2 2 emelet 26,56 m2 épületbővítés-öltözőépület nettó alapterület (Magvassy M. sportcsarnok épület északi oldalán) földszint 471,08 m2 1 emelet 425,01 m2 2 emelet 361,31 m2 aréna épület nettó alapterület pinceszint 688,80 m2 (714,32 m2) földszint 6115,57 m2 galéria szint 1394,31 m2 (1412,81 m2) lelátó szint 2287,57 m összes pinceszinti alapterület: 688,80 m2 (714,32 m2) összes földszinti alapterület: 9182,06 m2 összes 1 emelet (galéria szint) alapterület: 3277,33 m2 (3295,83 m2) összes 2 emelet (lelátó szint) alapterület: 2675,44 m2 összes tervezett hasznos alapterület : 15823,63 m2 (15867,65 m2) - előkert (nyugat) 26,38 m - oldalkert (dél) 31,01 m - oldalkert (észak) 13,76 m - hátsókert 55,54 m A tervezett épületbővítmény a környező épületek benapozottságát nem korlátozza. Közművek: lásd közmű, ép.villamos és ép.gépész műleírás. Kommunális hulladék elszállítási szolgáltatás lehetősége önkormányzati szinten biztosított.

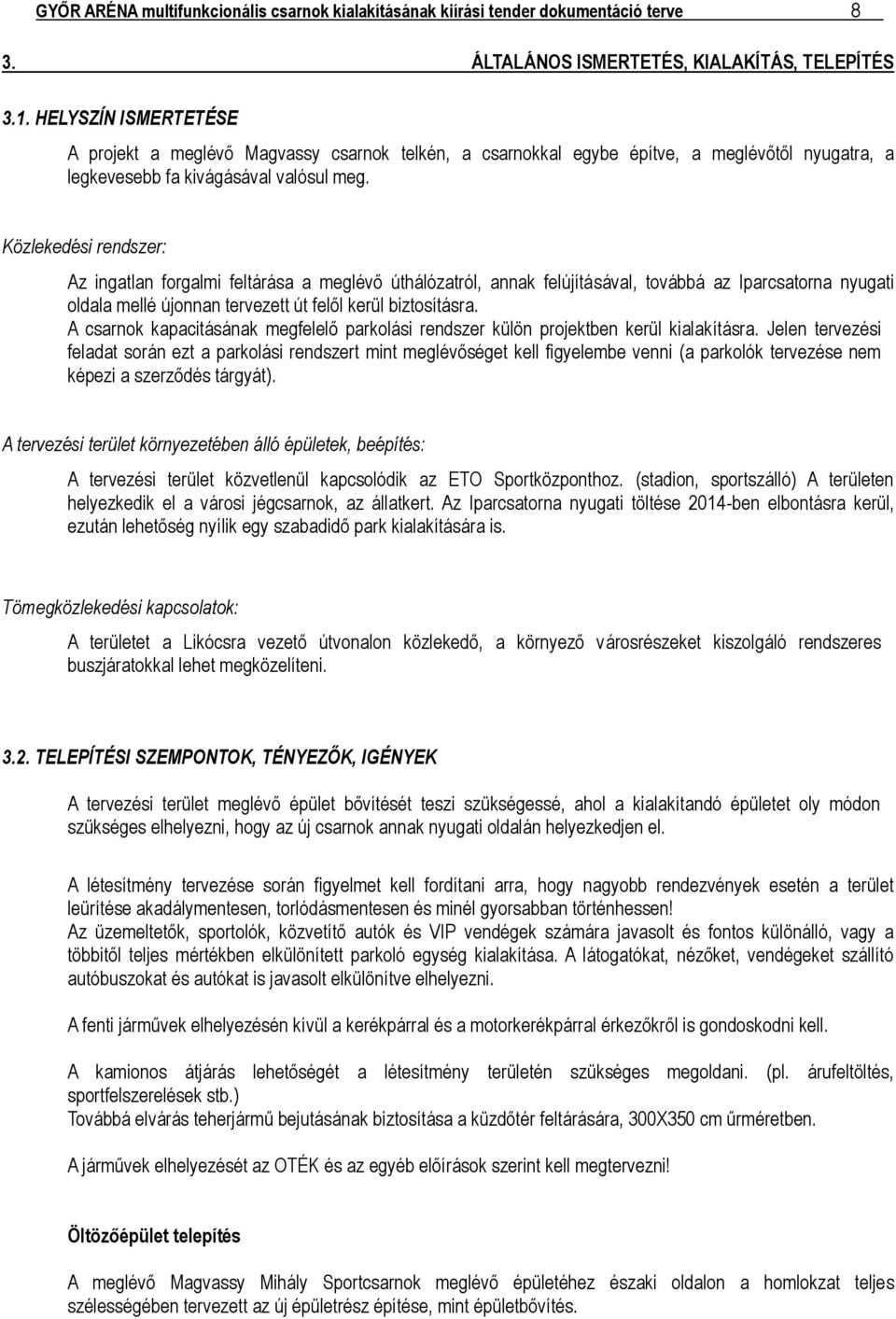

8 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 8 3. ÁLTALÁNOS ISMERTETÉS, KIALAKÍTÁS, TELEPÍTÉS 3.1. HELYSZÍN ISMERTETÉSE A projekt a meglévő Magvassy csarnok telkén, a csarnokkal egybe építve, a meglévőtől nyugatra, a legkevesebb fa kivágásával valósul meg. Közlekedési rendszer: Az ingatlan forgalmi feltárása a meglévő úthálózatról, annak felújításával, továbbá az Iparcsatorna nyugati oldala mellé újonnan tervezett út felől kerül biztosításra. A csarnok kapacitásának megfelelő parkolási rendszer külön projektben kerül kialakításra. Jelen tervezési feladat során ezt a parkolási rendszert mint meglévőséget kell figyelembe venni (a parkolók tervezése nem képezi a szerződés tárgyát). A tervezési terület környezetében álló épületek, beépítés: A tervezési terület közvetlenül kapcsolódik az ETO Sportközponthoz. (stadion, sportszálló) A területen helyezkedik el a városi jégcsarnok, az állatkert. Az Iparcsatorna nyugati töltése 2014-ben elbontásra kerül, ezután lehetőség nyílik egy szabadidő park kialakítására is. Tömegközlekedési kapcsolatok: A területet a Likócsra vezető útvonalon közlekedő, a környező városrészeket kiszolgáló rendszeres buszjáratokkal lehet megközelíteni TELEPÍTÉSI SZEMPONTOK, TÉNYEZŐK, IGÉNYEK A tervezési terület meglévő épület bővítését teszi szükségessé, ahol a kialakítandó épületet oly módon szükséges elhelyezni, hogy az új csarnok annak nyugati oldalán helyezkedjen el. A létesítmény tervezése során figyelmet kell fordítani arra, hogy nagyobb rendezvények esetén a terület leürítése akadálymentesen, torlódásmentesen és minél gyorsabban történhessen! Az üzemeltetők, sportolók, közvetítő autók és VIP vendégek számára javasolt és fontos különálló, vagy a többitől teljes mértékben elkülönített parkoló egység kialakítása. A látogatókat, nézőket, vendégeket szállító autóbuszokat és autókat is javasolt elkülönítve elhelyezni. A fenti járművek elhelyezésén kívül a kerékpárral és a motorkerékpárral érkezőkről is gondoskodni kell. A kamionos átjárás lehetőségét a létesítmény területén szükséges megoldani. (pl. árufeltöltés, sportfelszerelések stb.) Továbbá elvárás teherjármű bejutásának biztosítása a küzdőtér feltárására, 300X350 cm űrméretben. A járművek elhelyezését az OTÉK és az egyéb előírások szerint kell megtervezni! Öltözőépület telepítés A meglévő Magvassy Mihály Sportcsarnok meglévő épületéhez északi oldalon a homlokzat teljes szélességében tervezett az új épületrész építése, mint épületbővítés.

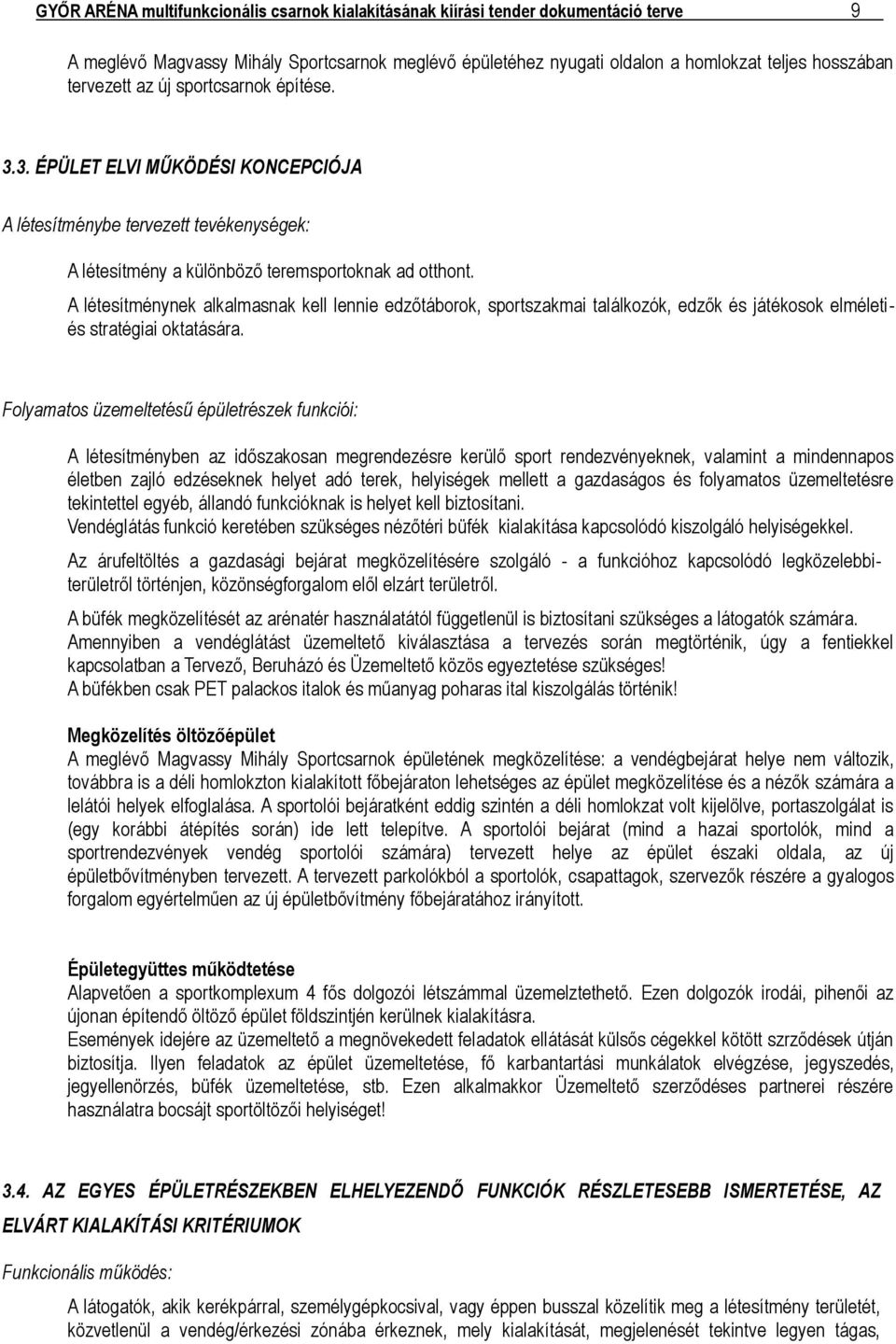

9 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 9 A meglévő Magvassy Mihály Sportcsarnok meglévő épületéhez nyugati oldalon a homlokzat teljes hosszában tervezett az új sportcsarnok építése ÉPÜLET ELVI MŰKÖDÉSI KONCEPCIÓJA A létesítménybe tervezett tevékenységek: A létesítmény a különböző teremsportoknak ad otthont. A létesítménynek alkalmasnak kell lennie edzőtáborok, sportszakmai találkozók, edzők és játékosok elméletiés stratégiai oktatására. Folyamatos üzemeltetésű épületrészek funkciói: A létesítményben az időszakosan megrendezésre kerülő sport rendezvényeknek, valamint a mindennapos életben zajló edzéseknek helyet adó terek, helyiségek mellett a gazdaságos és folyamatos üzemeltetésre tekintettel egyéb, állandó funkcióknak is helyet kell biztosítani. Vendéglátás funkció keretében szükséges nézőtéri büfék kialakítása kapcsolódó kiszolgáló helyiségekkel. Az árufeltöltés a gazdasági bejárat megközelítésére szolgáló - a funkcióhoz kapcsolódó legközelebbiterületről történjen, közönségforgalom elől elzárt területről. A büfék megközelítését az arénatér használatától függetlenül is biztosítani szükséges a látogatók számára. Amennyiben a vendéglátást üzemeltető kiválasztása a tervezés során megtörténik, úgy a fentiekkel kapcsolatban a Tervező, Beruházó és Üzemeltető közös egyeztetése szükséges! A büfékben csak PET palackos italok és műanyag poharas ital kiszolgálás történik! Megközelítés öltözőépület A meglévő Magvassy Mihály Sportcsarnok épületének megközelítése: a vendégbejárat helye nem változik, továbbra is a déli homlokzton kialakított főbejáraton lehetséges az épület megközelítése és a nézők számára a lelátói helyek elfoglalása. A sportolói bejáratként eddig szintén a déli homlokzat volt kijelölve, portaszolgálat is (egy korábbi átépítés során) ide lett telepítve. A sportolói bejárat (mind a hazai sportolók, mind a sportrendezvények vendég sportolói számára) tervezett helye az épület északi oldala, az új épületbővítményben tervezett. A tervezett parkolókból a sportolók, csapattagok, szervezők részére a gyalogos forgalom egyértelműen az új épületbővítmény főbejáratához irányított. Épületegyüttes működtetése Alapvetően a sportkomplexum 4 fős dolgozói létszámmal üzemelztethető. Ezen dolgozók irodái, pihenői az újonan építendő öltöző épület földszintjén kerülnek kialakításra. Események idejére az üzemeltető a megnövekedett feladatok ellátását külsős cégekkel kötött szrződések útján biztosítja. Ilyen feladatok az épület üzemeltetése, fő karbantartási munkálatok elvégzése, jegyszedés, jegyellenörzés, büfék üzemeltetése, stb. Ezen alkalmakkor Üzemeltető szerződéses partnerei részére használatra bocsájt sportöltözői helyiséget! 3.4. AZ EGYES ÉPÜLETRÉSZEKBEN ELHELYEZENDŐ FUNKCIÓK RÉSZLETESEBB ISMERTETÉSE, AZ ELVÁRT KIALAKÍTÁSI KRITÉRIUMOK Funkcionális működés: A látogatók, akik kerékpárral, személygépkocsival, vagy éppen busszal közelítik meg a létesítmény területét, közvetlenül a vendég/érkezési zónába érkeznek, mely kialakítását, megjelenését tekintve legyen tágas,

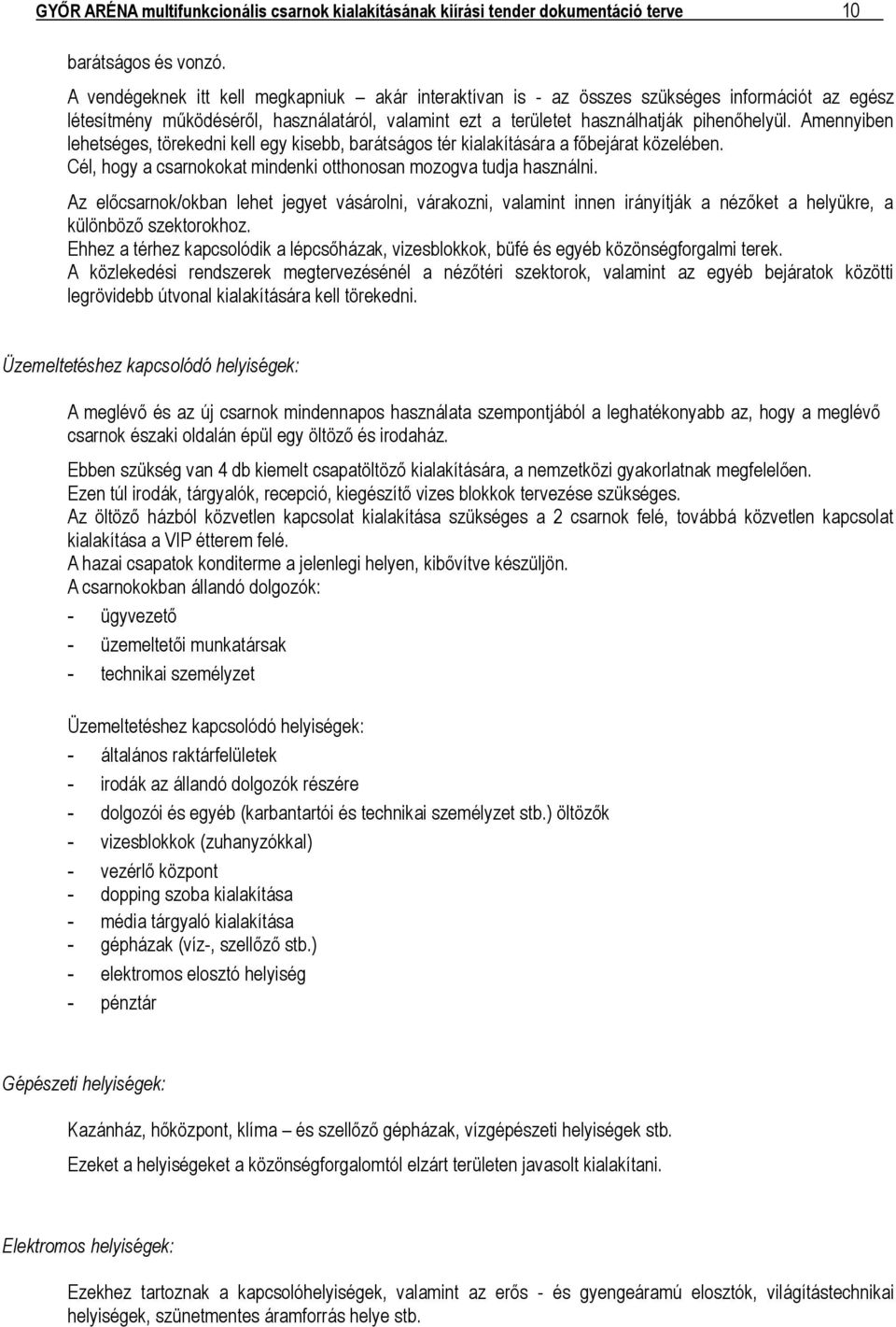

10 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 10 barátságos és vonzó. A vendégeknek itt kell megkapniuk akár interaktívan is - az összes szükséges információt az egész létesítmény működéséről, használatáról, valamint ezt a területet használhatják pihenőhelyül. Amennyiben lehetséges, törekedni kell egy kisebb, barátságos tér kialakítására a főbejárat közelében. Cél, hogy a csarnokokat mindenki otthonosan mozogva tudja használni. Az előcsarnok/okban lehet jegyet vásárolni, várakozni, valamint innen irányítják a nézőket a helyükre, a különböző szektorokhoz. Ehhez a térhez kapcsolódik a lépcsőházak, vizesblokkok, büfé és egyéb közönségforgalmi terek. A közlekedési rendszerek megtervezésénél a nézőtéri szektorok, valamint az egyéb bejáratok közötti legrövidebb útvonal kialakítására kell törekedni. Üzemeltetéshez kapcsolódó helyiségek: A meglévő és az új csarnok mindennapos használata szempontjából a leghatékonyabb az, hogy a meglévő csarnok északi oldalán épül egy öltöző és irodaház. Ebben szükség van 4 db kiemelt csapatöltöző kialakítására, a nemzetközi gyakorlatnak megfelelően. Ezen túl irodák, tárgyalók, recepció, kiegészítő vizes blokkok tervezése szükséges. Az öltöző házból közvetlen kapcsolat kialakítása szükséges a 2 csarnok felé, továbbá közvetlen kapcsolat kialakítása a VIP étterem felé. A hazai csapatok konditerme a jelenlegi helyen, kibővítve készüljön. A csarnokokban állandó dolgozók: - ügyvezető - üzemeltetői munkatársak - technikai személyzet Üzemeltetéshez kapcsolódó helyiségek: - általános raktárfelületek - irodák az állandó dolgozók részére - dolgozói és egyéb (karbantartói és technikai személyzet stb.) öltözők - vizesblokkok (zuhanyzókkal) - vezérlő központ - dopping szoba kialakítása - média tárgyaló kialakítása - gépházak (víz-, szellőző stb.) - elektromos elosztó helyiség - pénztár Gépészeti helyiségek: Kazánház, hőközpont, klíma és szellőző gépházak, vízgépészeti helyiségek stb. Ezeket a helyiségeket a közönségforgalomtól elzárt területen javasolt kialakítani. Elektromos helyiségek: Ezekhez tartoznak a kapcsolóhelyiségek, valamint az erős - és gyengeáramú elosztók, világítástechnikai helyiségek, szünetmentes áramforrás helye stb.

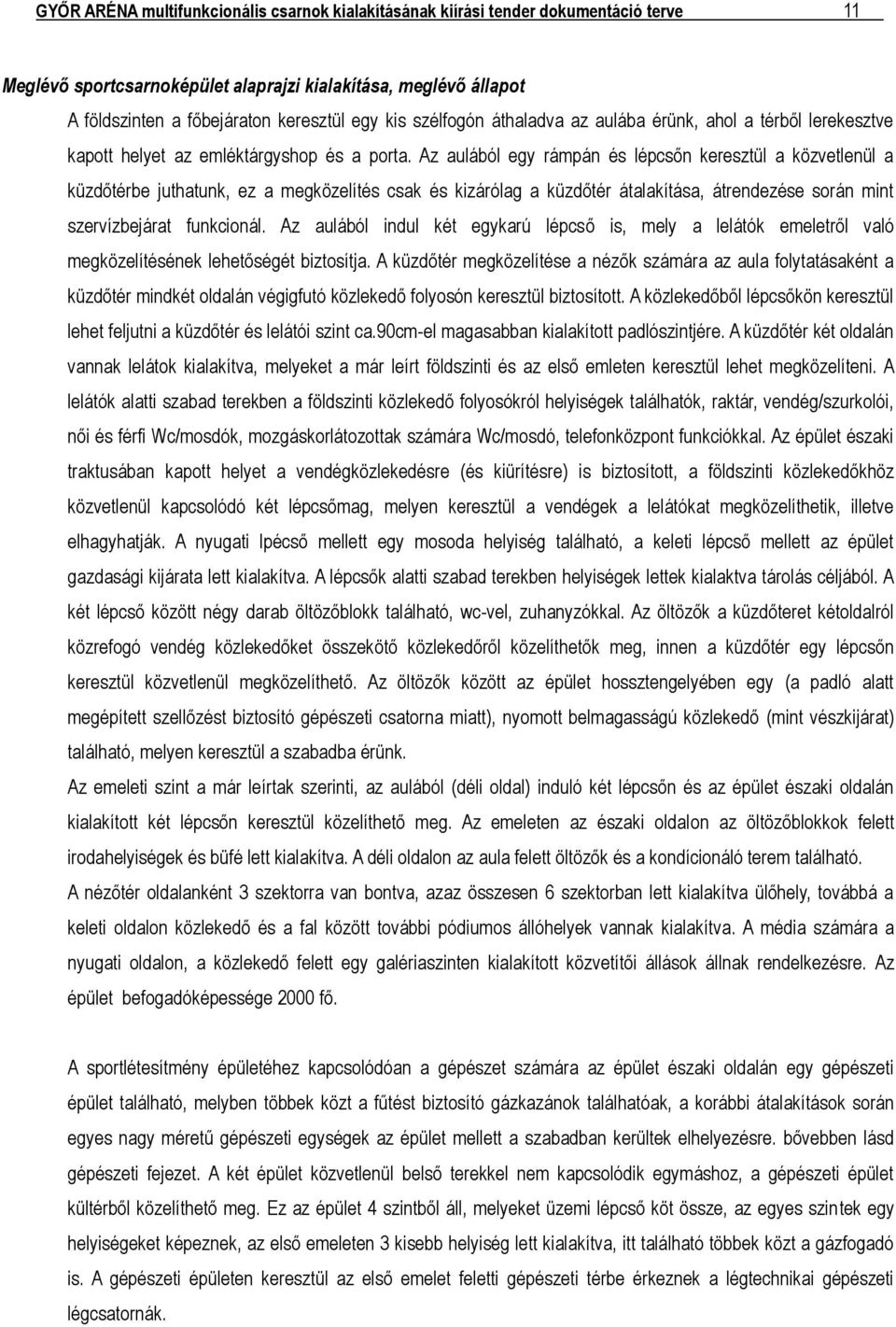

11 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 11 Meglévő sportcsarnoképület alaprajzi kialakítása, meglévő állapot A földszinten a főbejáraton keresztül egy kis szélfogón áthaladva az aulába érünk, ahol a térből lerekesztve kapott helyet az emléktárgyshop és a porta. Az aulából egy rámpán és lépcsőn keresztül a közvetlenül a küzdőtérbe juthatunk, ez a megközelítés csak és kizárólag a küzdőtér átalakítása, átrendezése során mint szervízbejárat funkcionál. Az aulából indul két egykarú lépcső is, mely a lelátók emeletről való megközelítésének lehetőségét biztosítja. A küzdőtér megközelítése a nézők számára az aula folytatásaként a küzdőtér mindkét oldalán végigfutó közlekedő folyosón keresztül biztosított. A közlekedőből lépcsőkön keresztül lehet feljutni a küzdőtér és lelátói szint ca.90cm-el magasabban kialakított padlószintjére. A küzdőtér két oldalán vannak lelátok kialakítva, melyeket a már leírt földszinti és az első emleten keresztül lehet megközelíteni. A lelátók alatti szabad terekben a földszinti közlekedő folyosókról helyiségek találhatók, raktár, vendég/szurkolói, női és férfi Wc/mosdók, mozgáskorlátozottak számára Wc/mosdó, telefonközpont funkciókkal. Az épület északi traktusában kapott helyet a vendégközlekedésre (és kiürítésre) is biztosított, a földszinti közlekedőkhöz közvetlenül kapcsolódó két lépcsőmag, melyen keresztül a vendégek a lelátókat megközelíthetik, illetve elhagyhatják. A nyugati lpécső mellett egy mosoda helyiség található, a keleti lépcső mellett az épület gazdasági kijárata lett kialakítva. A lépcsők alatti szabad terekben helyiségek lettek kialaktva tárolás céljából. A két lépcső között négy darab öltözőblokk található, wc-vel, zuhanyzókkal. Az öltözők a küzdőteret kétoldalról közrefogó vendég közlekedőket összekötő közlekedőről közelíthetők meg, innen a küzdőtér egy lépcsőn keresztül közvetlenül megközelíthető. Az öltözők között az épület hossztengelyében egy (a padló alatt megépített szellőzést biztosító gépészeti csatorna miatt), nyomott belmagasságú közlekedő (mint vészkijárat) található, melyen keresztül a szabadba érünk. Az emeleti szint a már leírtak szerinti, az aulából (déli oldal) induló két lépcsőn és az épület északi oldalán kialakított két lépcsőn keresztül közelíthető meg. Az emeleten az északi oldalon az öltözőblokkok felett irodahelyiségek és büfé lett kialakítva. A déli oldalon az aula felett öltözők és a kondícionáló terem található. A nézőtér oldalanként 3 szektorra van bontva, azaz összesen 6 szektorban lett kialakítva ülőhely, továbbá a keleti oldalon közlekedő és a fal között további pódiumos állóhelyek vannak kialakítva. A média számára a nyugati oldalon, a közlekedő felett egy galériaszinten kialakított közvetítői állások állnak rendelkezésre. Az épület befogadóképessége 2000 fő. A sportlétesítmény épületéhez kapcsolódóan a gépészet számára az épület északi oldalán egy gépészeti épület található, melyben többek közt a fűtést biztosító gázkazánok találhatóak, a korábbi átalakítások során egyes nagy méretű gépészeti egységek az épület mellett a szabadban kerültek elhelyezésre. bővebben lásd gépészeti fejezet. A két épület közvetlenül belső terekkel nem kapcsolódik egymáshoz, a gépészeti épület kültérből közelíthető meg. Ez az épület 4 szintből áll, melyeket üzemi lépcső köt össze, az egyes szintek egy helyiségeket képeznek, az első emeleten 3 kisebb helyiség lett kialakítva, itt található többek közt a gázfogadó is. A gépészeti épületen keresztül az első emelet feletti gépészeti térbe érkeznek a légtechnikai gépészeti légcsatornák.

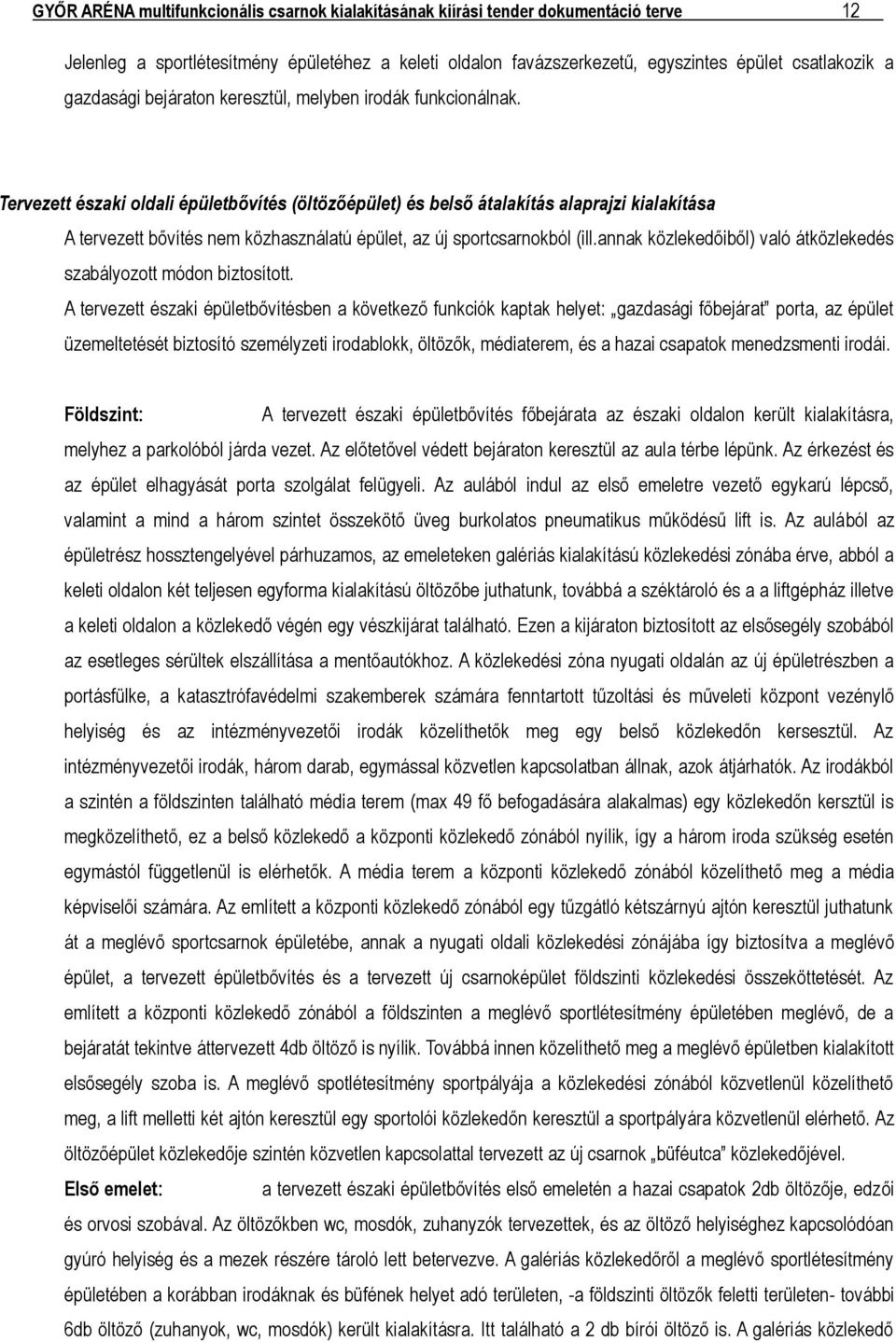

12 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 12 Jelenleg a sportlétesítmény épületéhez a keleti oldalon favázszerkezetű, egyszintes épület csatlakozik a gazdasági bejáraton keresztül, melyben irodák funkcionálnak. Tervezett északi oldali épületbővítés (öltözőépület) és belső átalakítás alaprajzi kialakítása A tervezett bővítés nem közhasználatú épület, az új sportcsarnokból (ill.annak közlekedőiből) való átközlekedés szabályozott módon biztosított. A tervezett északi épületbővítésben a következő funkciók kaptak helyet: gazdasági főbejárat porta, az épület üzemeltetését biztosító személyzeti irodablokk, öltözők, médiaterem, és a hazai csapatok menedzsmenti irodái. Földszint: A tervezett északi épületbővítés főbejárata az északi oldalon került kialakításra, melyhez a parkolóból járda vezet. Az előtetővel védett bejáraton keresztül az aula térbe lépünk. Az érkezést és az épület elhagyását porta szolgálat felügyeli. Az aulából indul az első emeletre vezető egykarú lépcső, valamint a mind a három szintet összekötő üveg burkolatos pneumatikus működésű lift is. Az aulából az épületrész hossztengelyével párhuzamos, az emeleteken galériás kialakítású közlekedési zónába érve, abból a keleti oldalon két teljesen egyforma kialakítású öltözőbe juthatunk, továbbá a széktároló és a a liftgépház illetve a keleti oldalon a közlekedő végén egy vészkijárat található. Ezen a kijáraton biztosított az elsősegély szobából az esetleges sérültek elszállítása a mentőautókhoz. A közlekedési zóna nyugati oldalán az új épületrészben a portásfülke, a katasztrófavédelmi szakemberek számára fenntartott tűzoltási és műveleti központ vezénylő helyiség és az intézményvezetői irodák közelíthetők meg egy belső közlekedőn kersesztül. Az intézményvezetői irodák, három darab, egymással közvetlen kapcsolatban állnak, azok átjárhatók. Az irodákból a szintén a földszinten található média terem (max 49 fő befogadására alakalmas) egy közlekedőn kersztül is megközelíthető, ez a belső közlekedő a központi közlekedő zónából nyílik, így a három iroda szükség esetén egymástól függetlenül is elérhetők. A média terem a központi közlekedő zónából közelíthető meg a média képviselői számára. Az említett a központi közlekedő zónából egy tűzgátló kétszárnyú ajtón keresztül juthatunk át a meglévő sportcsarnok épületébe, annak a nyugati oldali közlekedési zónájába így biztosítva a meglévő épület, a tervezett épületbővítés és a tervezett új csarnoképület földszinti közlekedési összeköttetését. Az említett a központi közlekedő zónából a földszinten a meglévő sportlétesítmény épületében meglévő, de a bejáratát tekintve áttervezett 4db öltöző is nyílik. Továbbá innen közelíthető meg a meglévő épületben kialakított elsősegély szoba is. A meglévő spotlétesítmény sportpályája a közlekedési zónából közvetlenül közelíthető meg, a lift melletti két ajtón keresztül egy sportolói közlekedőn keresztül a sportpályára közvetlenül elérhető. Az öltözőépület közlekedője szintén közvetlen kapcsolattal tervezett az új csarnok büféutca közlekedőjével. Első emelet: a tervezett északi épületbővítés első emeletén a hazai csapatok 2db öltözője, edzői és orvosi szobával. Az öltözőkben wc, mosdók, zuhanyzók tervezettek, és az öltöző helyiséghez kapcsolódóan gyúró helyiség és a mezek részére tároló lett betervezve. A galériás közlekedőről a meglévő sportlétesítmény épületében a korábban irodáknak és büfének helyet adó területen, -a földszinti öltözők feletti területen- további 6db öltöző (zuhanyok, wc, mosdók) került kialakításra. Itt található a 2 db bírói öltöző is. A galériás közlekedő

13 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 13 zóna folytatásaként az új sportépület irányába közvetlen szintbeli összeköttetés tervezett, így biztosítva a meglévő épület, a tervezett épületbővítés és a tervezett új csarnoképület első emeleti közlekedési összeköttetését. A meglévő sportlétesítmény épületének déli részében meglévő kondícionáló terem, melyhez öltözők is csatlakoznak, átalakítása tervezett: a meglévő helyen a válaszfalak áthelyezésével nagyobb alapterületen fogja biztosítani az erőnléti edzések lehetőségét. Innen erkélyekre is ki lehet jutni. Második emelet: a tervezett északi épületbővítés második emeletén a hazai klubcsapatok irodái tervezettek. A lépcsőn keresztül vagy a liften megközelített második emeleti galériás közlekedőből az épület keleti oldalán egy belső közlekedőn keresztül feltárt 3 db irodahelyiség tervezett, melyekhez egy teakonyha és irattár is létesül. A külső közlekedőből nyílik a versenybírák számára fenntartott iroda, valamint egy tárgyaló terem is, mely időbeni eltolással dopping váróként üzemel. A külső közlekedőből nyílik továbbá egy msodó-wc, az irodákban dolgozó tervezett 8 fő részére. A közlekedőből nyílik egy kis helyiség, melyből acélhágcsón keresztül közelíthető meg a kültéri gépészeti tér. Az épületrész nyugati részében szintén egy irodablokk létesül, a másik oldalon lévő irodablokkhoz hasonlóan egy belső közlekedőre felfűzött 5 db iroda, teakonyhával és iratraktárral. A központi közlekedőből pedig a szintén 8 fő irodai dolgozó számára biztosított wc-mosdó. Továbbá a közlekedőből közvetlenül nyílik egy tároló helység. Lapostető/Gépészeti szint: a beltéri helyiségből, acélhágcsón keresztül egy tetőfelépítményi belső térbe juthatunk fel, ahonnan a kültérben elhelyezett légtechnikai szellőzőgépek megközelíthetők. A lapostetőn külön acélszerkezetre telepített gépészeti gépek takarásaként fix és részben oldahó kapcsolattal kialakított acél hullámlemez térelhatároló burkolattal készülnek. A lapostetőről a büfé utcai zárófödémre kültérben elhelyezett falhoz rögzített acél hágcsón lehet lejutni, ahonnan a büfé utcai lépcsőházba is be lehet jutni, így a tetők közti köröl járhatóság is biztosított. A meglévő épületben tervezett további átalakítások: földszint: a meglévő főbejárat mellett kialakított portás fülke és ajándékshop megszüntetése, a közlekedőket határoló üvegszerkezetek cseréje, az épület északi részében lévő öltözők előtt lévő közlekedési zóna megszüntetése, helyén a keleti oldalon a sportpályával egyező padlóvonalú sportszertároló, a közlekedőkkel azonos padlóvonallal egy takaítógép-takarítószertár kap helyet. A nyugati oldalon a közlekedő helyén a büfések részére biztosított raktár tervezett. első emelet: a korábban említett átalakításokoon kívül a jelenlegi média közvetítői pódium áthelyezése a nyugati oldalról a keleti oldalra, valamint a nyugati oldalon az új spotlétesítmény VIP részlegéről is megközelíthető VIP páholy kialakítása tervezett. Az első emeleti közlekedő keleti és nyugati homlokzatán lévő ablakok megszüntetése tervezett. tervezett második emeleti szint : a meglévő épület északi oldalán álló gépészeti épület elbontásra kerül. Az új kazánház a meglévő épület északi részében (a raszterben) a keleti lépcsőház mellett tervezett. Megközelítése az első emeleti közlekedőből, egy előtér közbeiktatásával biztosított. A kazánház helyiséget határoló szerkezeteknek az előírásoknak megfelelő túlnyomásnak meg kell felelniük, ezért a kazánház helyiséget egy új födémszerkezet lehatárolással terveztük. A hasadó felület a keleti homlokzaton

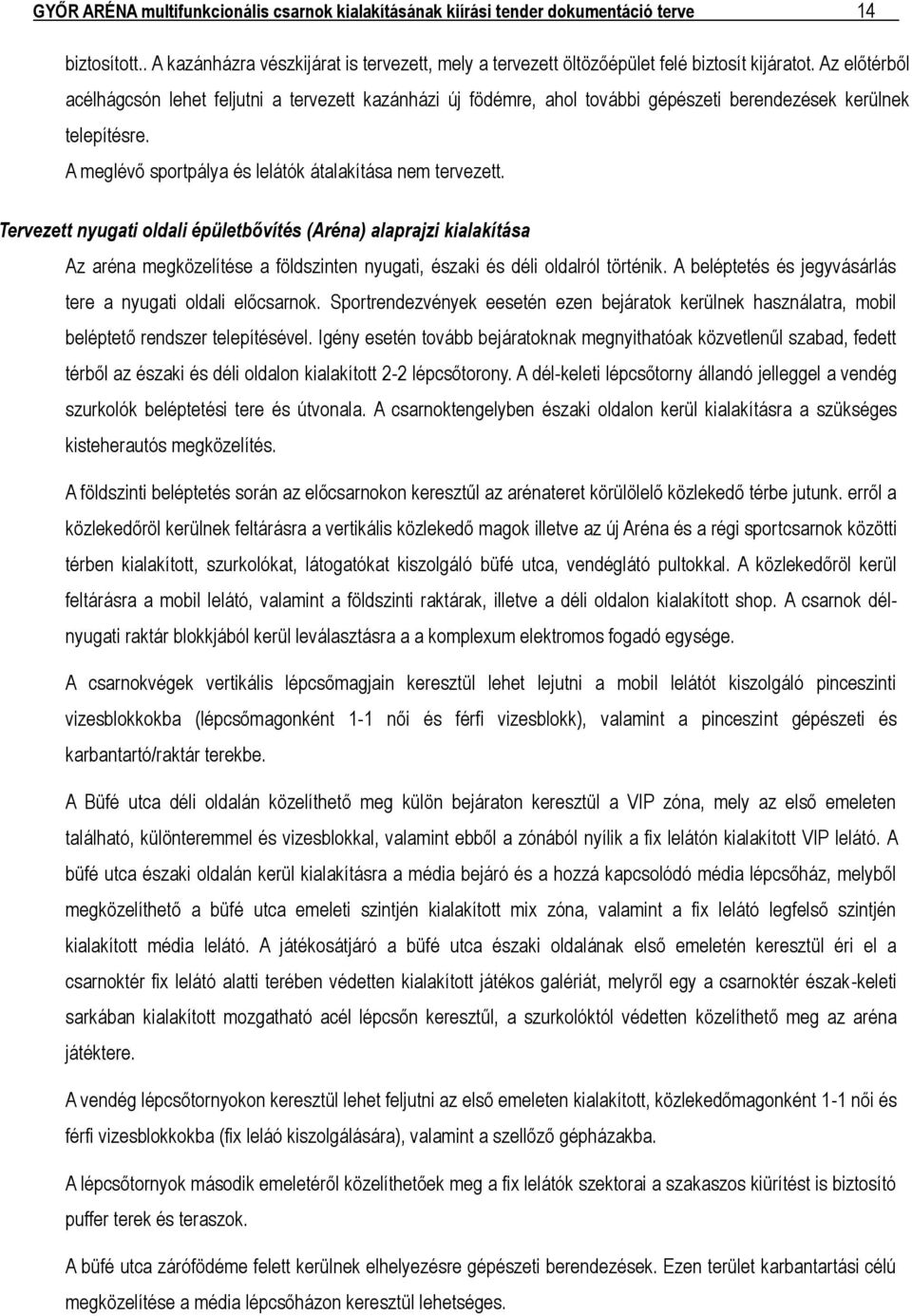

14 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 14 biztosított.. A kazánházra vészkijárat is tervezett, mely a tervezett öltözőépület felé biztosít kijáratot. Az előtérből acélhágcsón lehet feljutni a tervezett kazánházi új födémre, ahol további gépészeti berendezések kerülnek telepítésre. A meglévő sportpálya és lelátók átalakítása nem tervezett. Tervezett nyugati oldali épületbővítés (Aréna) alaprajzi kialakítása Az aréna megközelítése a földszinten nyugati, északi és déli oldalról történik. A beléptetés és jegyvásárlás tere a nyugati oldali előcsarnok. Sportrendezvények eesetén ezen bejáratok kerülnek használatra, mobil beléptető rendszer telepítésével. Igény esetén tovább bejáratoknak megnyithatóak közvetlenűl szabad, fedett térből az északi és déli oldalon kialakított 2-2 lépcsőtorony. A dél-keleti lépcsőtorny állandó jelleggel a vendég szurkolók beléptetési tere és útvonala. A csarnoktengelyben északi oldalon kerül kialakításra a szükséges kisteherautós megközelítés. A földszinti beléptetés során az előcsarnokon keresztűl az arénateret körülölelő közlekedő térbe jutunk. erről a közlekedőröl kerülnek feltárásra a vertikális közlekedő magok illetve az új Aréna és a régi sportcsarnok közötti térben kialakított, szurkolókat, látogatókat kiszolgáló büfé utca, vendéglátó pultokkal. A közlekedőröl kerül feltárásra a mobil lelátó, valamint a földszinti raktárak, illetve a déli oldalon kialakított shop. A csarnok délnyugati raktár blokkjából kerül leválasztásra a a komplexum elektromos fogadó egysége. A csarnokvégek vertikális lépcsőmagjain keresztül lehet lejutni a mobil lelátót kiszolgáló pinceszinti vizesblokkokba (lépcsőmagonként 1-1 női és férfi vizesblokk), valamint a pinceszint gépészeti és karbantartó/raktár terekbe. A Büfé utca déli oldalán közelíthető meg külön bejáraton keresztül a VIP zóna, mely az első emeleten található, különteremmel és vizesblokkal, valamint ebből a zónából nyílik a fix lelátón kialakított VIP lelátó. A büfé utca északi oldalán kerül kialakításra a média bejáró és a hozzá kapcsolódó média lépcsőház, melyből megközelíthető a büfé utca emeleti szintjén kialakított mix zóna, valamint a fix lelátó legfelső szintjén kialakított média lelátó. A játékosátjáró a büfé utca északi oldalának első emeletén keresztül éri el a csarnoktér fix lelátó alatti terében védetten kialakított játékos galériát, melyről egy a csarnoktér észak-keleti sarkában kialakított mozgatható acél lépcsőn keresztűl, a szurkolóktól védetten közelíthető meg az aréna játéktere. A vendég lépcsőtornyokon keresztül lehet feljutni az első emeleten kialakított, közlekedőmagonként 1-1 női és férfi vizesblokkokba (fix leláó kiszolgálására), valamint a szellőző gépházakba. A lépcsőtornyok második emeletéről közelíthetőek meg a fix lelátók szektorai a szakaszos kiürítést is biztosító puffer terek és teraszok. A büfé utca zárófödéme felett kerülnek elhelyezésre gépészeti berendezések. Ezen terület karbantartási célú megközelítése a média lépcsőházon keresztül lehetséges.

15 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve AZ EGYES ÉPÜLETRÉSZEKBEN ELHELYEZENDŐ FUNKCIÓK KIALAKÍTÁSÁRA VONATKOZÓ, ELVÁRT MŰSZAKI KRITÉRIUMOK (EGYES HELYISÉGEKRE, HELYISÉGEKRE, HELYISÉGCSOPORTOKRA VONATKOZÓAN) Előcsarnok: Pénztár- Információ: Az érkezők az előcsarnokba a szélfogón keresztül juthatnak be.itt található a pénztár és információs pult. A beléptető rendszer helyét a ház nyitottságának, a folyamatos üzemeltetésű épületrészek és egyéb kapcsolódó szolgáltatások telepítésének, nagyságrendjének, valamint ezek és a fő funkciók kapcsolatrendszerének függvényében szükséges meghatározni. A nézők beléptetését akadálymentes közlekedésre és menekítésre alkalmas mobil beléptető kapuk segítségével kell biztosítani. A ruhatárakat, amennyiben van olyan rendezvény amihez igény, a bejáratokhoz kell telepíteni, (mobil) nagyságukat pedig a vendégszám alapján kell meghatározni. Ügyelni kell a tervezésüknél arra, hogy az érkező és/vagy távozó közönség forgalmát ne akadályozza a használatuk. (Ne legyenek torlódások.) Nézőtér, lelátók: A lelátók aréna rendszerben, a center pályát teljesen körbevéve kerülnek elhelyezésre, melyeket szektorokra szükséges osztani. A szektorokat és az ülőhelyeiket úgy kell elrendezni, hogy a megfelelő látási feltételek mindegyik néző számára biztosítva legyenek. A lelátótérről a látási viszonyokat a belső alátámasztó szerkezetek nem zavarhatják. A mozgássérültek és kísérőik számára is helyet kell biztosítani. (A lelátók méretezésénél figyelemmel kell lenni arra, hogy az minden testalkatú magas, túlsúlyos - néző számára megfelelő legyen.) A lelátó keleti oldalán 192 férőhelyes, szektorokra osztott VIP lelátót és további média közvetítő helyeket kell kialakítani. A média helyek a Vip szektor felett legyenek. A média és Vip helyek megközelítése elválasztott legyen. A 2 csarnok, a meglévő és az új között minimum 300 m2-es VIP étterem és különterem kialakítása az igény. Ezek a helyiségek önállóan legyenek megközelíthetők. Ezekből a terekből a meglévő és az új csarnok Vip szektorai is közvetlenül legyenek elérhetők. A lelátók vészkiürítését, valamint a megközelítésére szolgáló közlekedőket, lépcsőket, körüljárókat, rámpákat és a nézősorok közti horizontális átközlekedési lehetőségeket stb. a kiürítési időre vonatkozó előírások szerint kell megtervezni! A nézőtéren ki kell alakítani a vendégszurkolók szektorát, amelynek megközelítése, amennyiben szükséges, a többi nézőtől elválasztott legyen. Meg kell oldani a hazai és vendég szurkolói szektorok biztonságos szétválasztását, illetve a média galérián kialakított zárt helyiségből a vendég szektor közvetlen és a teljes lelátó területének kamerás rendvédelmi megfigyelését. Közlekedők: A biztonságos kiürítésre való tekintettel a közlekedők mindegyike a jogszabályokban és rendeletekben előírtak alapján tervezendőek meg. Lépcsőházak, liftek: A lépcsőházak tervezése a vonatkozó előírások és a kiürítés idejének figyelembevételének alapján történjen. Az épület akadálymentesítését meg kell oldani, a liftek számát az előírások szerint szükséges meghatározni. Vizesblokkok: A vizesblokkok mennyiségének meghatározásánál az OTÉK ban és a sportszövetségek szabályzataiban foglaltak a mérvadóak.

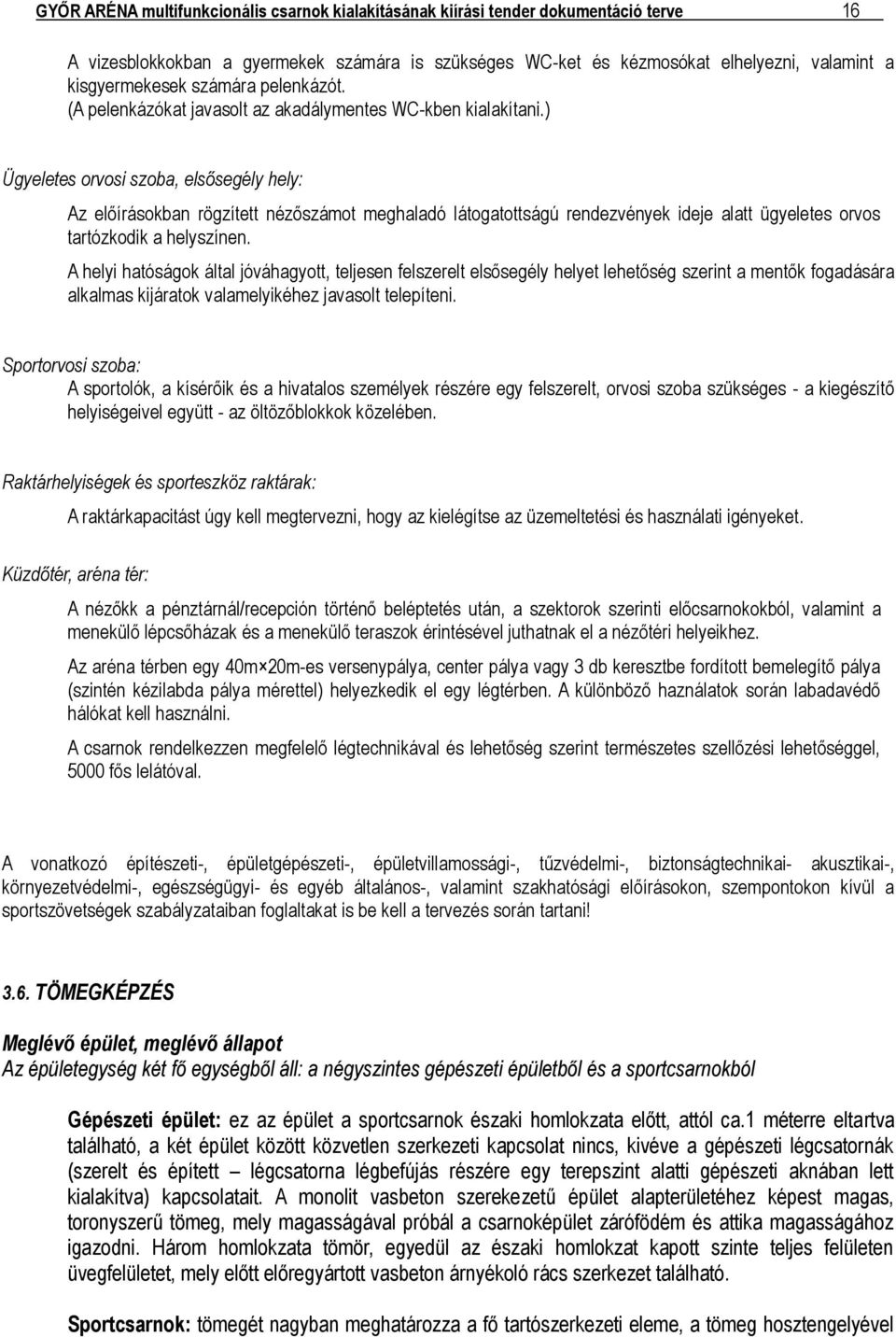

16 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 16 A vizesblokkokban a gyermekek számára is szükséges WC-ket és kézmosókat elhelyezni, valamint a kisgyermekesek számára pelenkázót. (A pelenkázókat javasolt az akadálymentes WC-kben kialakítani.) Ügyeletes orvosi szoba, elsősegély hely: Az előírásokban rögzített nézőszámot meghaladó látogatottságú rendezvények ideje alatt ügyeletes orvos tartózkodik a helyszínen. A helyi hatóságok által jóváhagyott, teljesen felszerelt elsősegély helyet lehetőség szerint a mentők fogadására alkalmas kijáratok valamelyikéhez javasolt telepíteni. Sportorvosi szoba: A sportolók, a kísérőik és a hivatalos személyek részére egy felszerelt, orvosi szoba szükséges - a kiegészítő helyiségeivel együtt - az öltözőblokkok közelében. Raktárhelyiségek és sporteszköz raktárak: A raktárkapacitást úgy kell megtervezni, hogy az kielégítse az üzemeltetési és használati igényeket. Küzdőtér, aréna tér: A nézőkk a pénztárnál/recepción történő beléptetés után, a szektorok szerinti előcsarnokokból, valamint a menekülő lépcsőházak és a menekülő teraszok érintésével juthatnak el a nézőtéri helyeikhez. Az aréna térben egy 40m 20m-es versenypálya, center pálya vagy 3 db keresztbe fordított bemelegítő pálya (szintén kézilabda pálya mérettel) helyezkedik el egy légtérben. A különböző haználatok során labadavédő hálókat kell használni. A csarnok rendelkezzen megfelelő légtechnikával és lehetőség szerint természetes szellőzési lehetőséggel, 5000 fős lelátóval. A vonatkozó építészeti-, épületgépészeti-, épületvillamossági-, tűzvédelmi-, biztonságtechnikai- akusztikai-, környezetvédelmi-, egészségügyi- és egyéb általános-, valamint szakhatósági előírásokon, szempontokon kívül a sportszövetségek szabályzataiban foglaltakat is be kell a tervezés során tartani! 3.6. TÖMEGKÉPZÉS Meglévő épület, meglévő állapot Az épületegység két fő egységből áll: a négyszintes gépészeti épületből és a sportcsarnokból Gépészeti épület: ez az épület a sportcsarnok északi homlokzata előtt, attól ca.1 méterre eltartva található, a két épület között közvetlen szerkezeti kapcsolat nincs, kivéve a gépészeti légcsatornák (szerelt és épített légcsatorna légbefújás részére egy terepszint alatti gépészeti aknában lett kialakítva) kapcsolatait. A monolit vasbeton szerekezetű épület alapterületéhez képest magas, toronyszerű tömeg, mely magasságával próbál a csarnoképület zárófödém és attika magasságához igazodni. Három homlokzata tömör, egyedül az északi homlokzat kapott szinte teljes felületen üvegfelületet, mely előtt előregyártott vasbeton árnyékoló rács szerkezet található. Sportcsarnok: tömegét nagyban meghatározza a fő tartószerkezeti eleme, a tömeg hosztengelyével

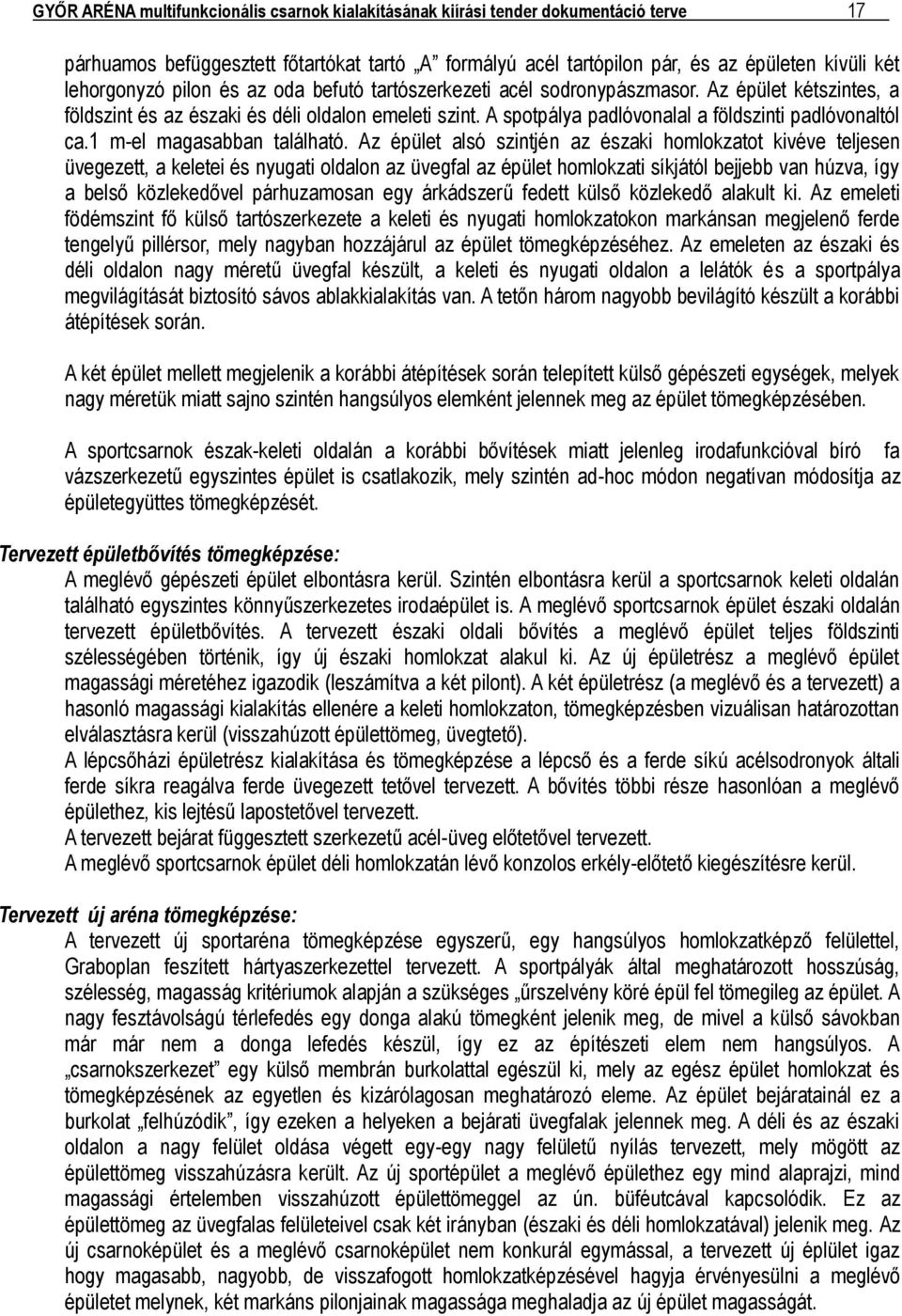

17 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 17 párhuamos befüggesztett főtartókat tartó A formályú acél tartópilon pár, és az épületen kívüli két lehorgonyzó pilon és az oda befutó tartószerkezeti acél sodronypászmasor. Az épület kétszintes, a földszint és az északi és déli oldalon emeleti szint. A spotpálya padlóvonalal a földszinti padlóvonaltól ca.1 m-el magasabban található. Az épület alsó szintjén az északi homlokzatot kivéve teljesen üvegezett, a keletei és nyugati oldalon az üvegfal az épület homlokzati síkjától bejjebb van húzva, így a belső közlekedővel párhuzamosan egy árkádszerű fedett külső közlekedő alakult ki. Az emeleti födémszint fő külső tartószerkezete a keleti és nyugati homlokzatokon markánsan megjelenő ferde tengelyű pillérsor, mely nagyban hozzájárul az épület tömegképzéséhez. Az emeleten az északi és déli oldalon nagy méretű üvegfal készült, a keleti és nyugati oldalon a lelátók és a sportpálya megvilágítását biztosító sávos ablakkialakítás van. A tetőn három nagyobb bevilágító készült a korábbi átépítések során. A két épület mellett megjelenik a korábbi átépítések során telepített külső gépészeti egységek, melyek nagy méretük miatt sajno szintén hangsúlyos elemként jelennek meg az épület tömegképzésében. A sportcsarnok észak-keleti oldalán a korábbi bővítések miatt jelenleg irodafunkcióval bíró fa vázszerkezetű egyszintes épület is csatlakozik, mely szintén ad-hoc módon negatívan módosítja az épületegyüttes tömegképzését. Tervezett épületbővítés tömegképzése: A meglévő gépészeti épület elbontásra kerül. Szintén elbontásra kerül a sportcsarnok keleti oldalán található egyszintes könnyűszerkezetes irodaépület is. A meglévő sportcsarnok épület északi oldalán tervezett épületbővítés. A tervezett északi oldali bővítés a meglévő épület teljes földszinti szélességében történik, így új északi homlokzat alakul ki. Az új épületrész a meglévő épület magassági méretéhez igazodik (leszámítva a két pilont). A két épületrész (a meglévő és a tervezett) a hasonló magassági kialakítás ellenére a keleti homlokzaton, tömegképzésben vizuálisan határozottan elválasztásra kerül (visszahúzott épülettömeg, üvegtető). A lépcsőházi épületrész kialakítása és tömegképzése a lépcső és a ferde síkú acélsodronyok általi ferde síkra reagálva ferde üvegezett tetővel tervezett. A bővítés többi része hasonlóan a meglévő épülethez, kis lejtésű lapostetővel tervezett. A tervezett bejárat függesztett szerkezetű acél-üveg előtetővel tervezett. A meglévő sportcsarnok épület déli homlokzatán lévő konzolos erkély-előtető kiegészítésre kerül. Tervezett új aréna tömegképzése: A tervezett új sportaréna tömegképzése egyszerű, egy hangsúlyos homlokzatképző felülettel, Graboplan feszített hártyaszerkezettel tervezett. A sportpályák által meghatározott hosszúság, szélesség, magasság kritériumok alapján a szükséges űrszelvény köré épül fel tömegileg az épület. A nagy fesztávolságú térlefedés egy donga alakú tömegként jelenik meg, de mivel a külső sávokban már már nem a donga lefedés készül, így ez az építészeti elem nem hangsúlyos. A csarnokszerkezet egy külső membrán burkolattal egészül ki, mely az egész épület homlokzat és tömegképzésének az egyetlen és kizárólagosan meghatározó eleme. Az épület bejáratainál ez a burkolat felhúzódik, így ezeken a helyeken a bejárati üvegfalak jelennek meg. A déli és az északi oldalon a nagy felület oldása végett egy-egy nagy felületű nyílás tervezett, mely mögött az épülettömeg visszahúzásra került. Az új sportépület a meglévő épülethez egy mind alaprajzi, mind magassági értelemben visszahúzott épülettömeggel az ún. büféutcával kapcsolódik. Ez az épülettömeg az üvegfalas felületeivel csak két irányban (északi és déli homlokzatával) jelenik meg. Az új csarnoképület és a meglévő csarnoképület nem konkurál egymással, a tervezett új éplület igaz hogy magasabb, nagyobb, de visszafogott homlokzatképzésével hagyja érvényesülni a meglévő épületet melynek, két markáns pilonjainak magassága meghaladja az új épület magasságát.

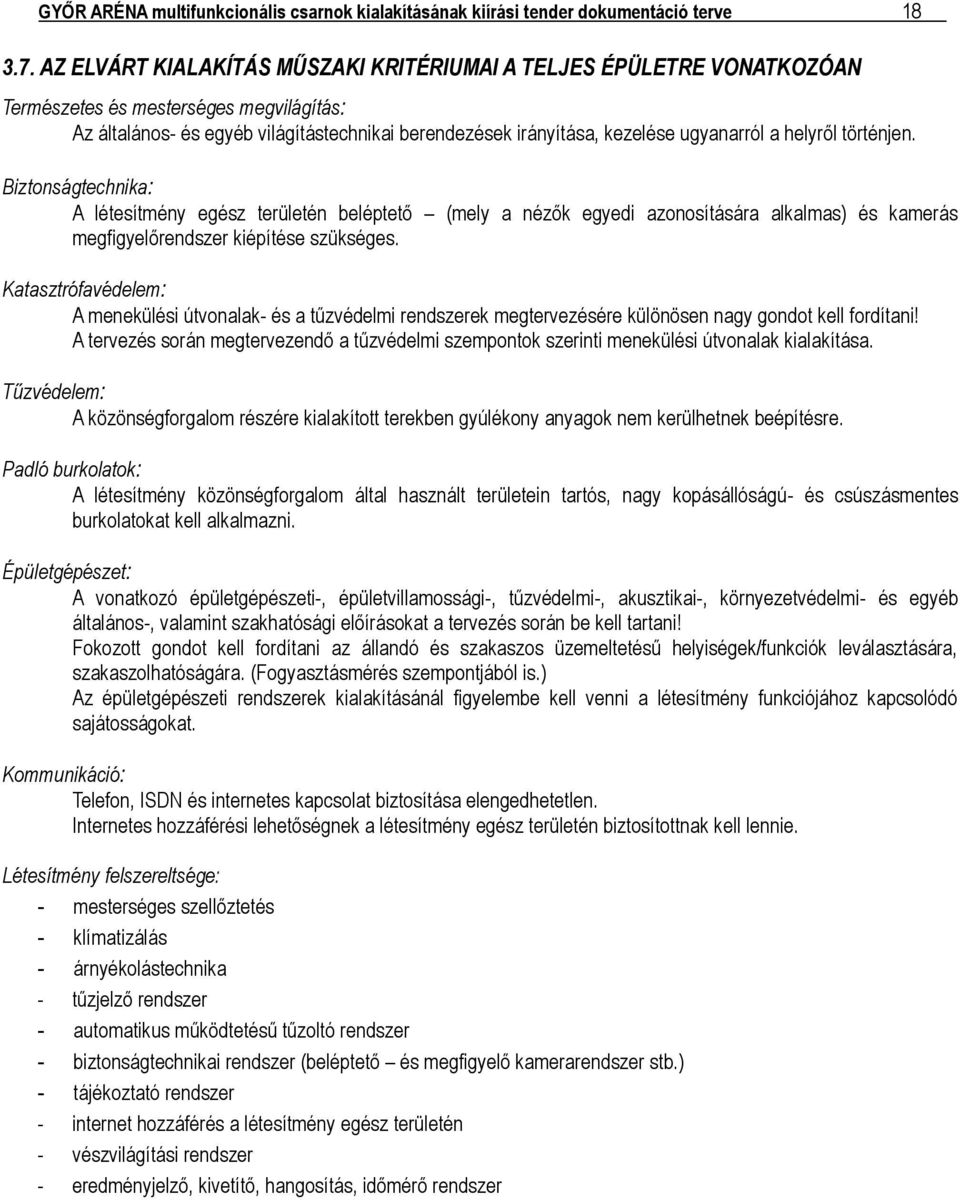

18 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve AZ ELVÁRT KIALAKÍTÁS MŰSZAKI KRITÉRIUMAI A TELJES ÉPÜLETRE VONATKOZÓAN Természetes és mesterséges megvilágítás: Az általános- és egyéb világítástechnikai berendezések irányítása, kezelése ugyanarról a helyről történjen. Biztonságtechnika: A létesítmény egész területén beléptető (mely a nézők egyedi azonosítására alkalmas) és kamerás megfigyelőrendszer kiépítése szükséges. Katasztrófavédelem: A menekülési útvonalak- és a tűzvédelmi rendszerek megtervezésére különösen nagy gondot kell fordítani! A tervezés során megtervezendő a tűzvédelmi szempontok szerinti menekülési útvonalak kialakítása. Tűzvédelem: A közönségforgalom részére kialakított terekben gyúlékony anyagok nem kerülhetnek beépítésre. Padló burkolatok: A létesítmény közönségforgalom által használt területein tartós, nagy kopásállóságú- és csúszásmentes burkolatokat kell alkalmazni. Épületgépészet: A vonatkozó épületgépészeti-, épületvillamossági-, tűzvédelmi-, akusztikai-, környezetvédelmi- és egyéb általános-, valamint szakhatósági előírásokat a tervezés során be kell tartani! Fokozott gondot kell fordítani az állandó és szakaszos üzemeltetésű helyiségek/funkciók leválasztására, szakaszolhatóságára. (Fogyasztásmérés szempontjából is.) Az épületgépészeti rendszerek kialakításánál figyelembe kell venni a létesítmény funkciójához kapcsolódó sajátosságokat. Kommunikáció: Telefon, ISDN és internetes kapcsolat biztosítása elengedhetetlen. Internetes hozzáférési lehetőségnek a létesítmény egész területén biztosítottnak kell lennie. Létesítmény felszereltsége: - mesterséges szellőztetés - klímatizálás - árnyékolástechnika - tűzjelző rendszer - automatikus működtetésű tűzoltó rendszer - biztonságtechnikai rendszer (beléptető és megfigyelő kamerarendszer stb.) - tájékoztató rendszer - internet hozzáférés a létesítmény egész területén - vészvilágítási rendszer - eredményjelző, kivetítő, hangosítás, időmérő rendszer

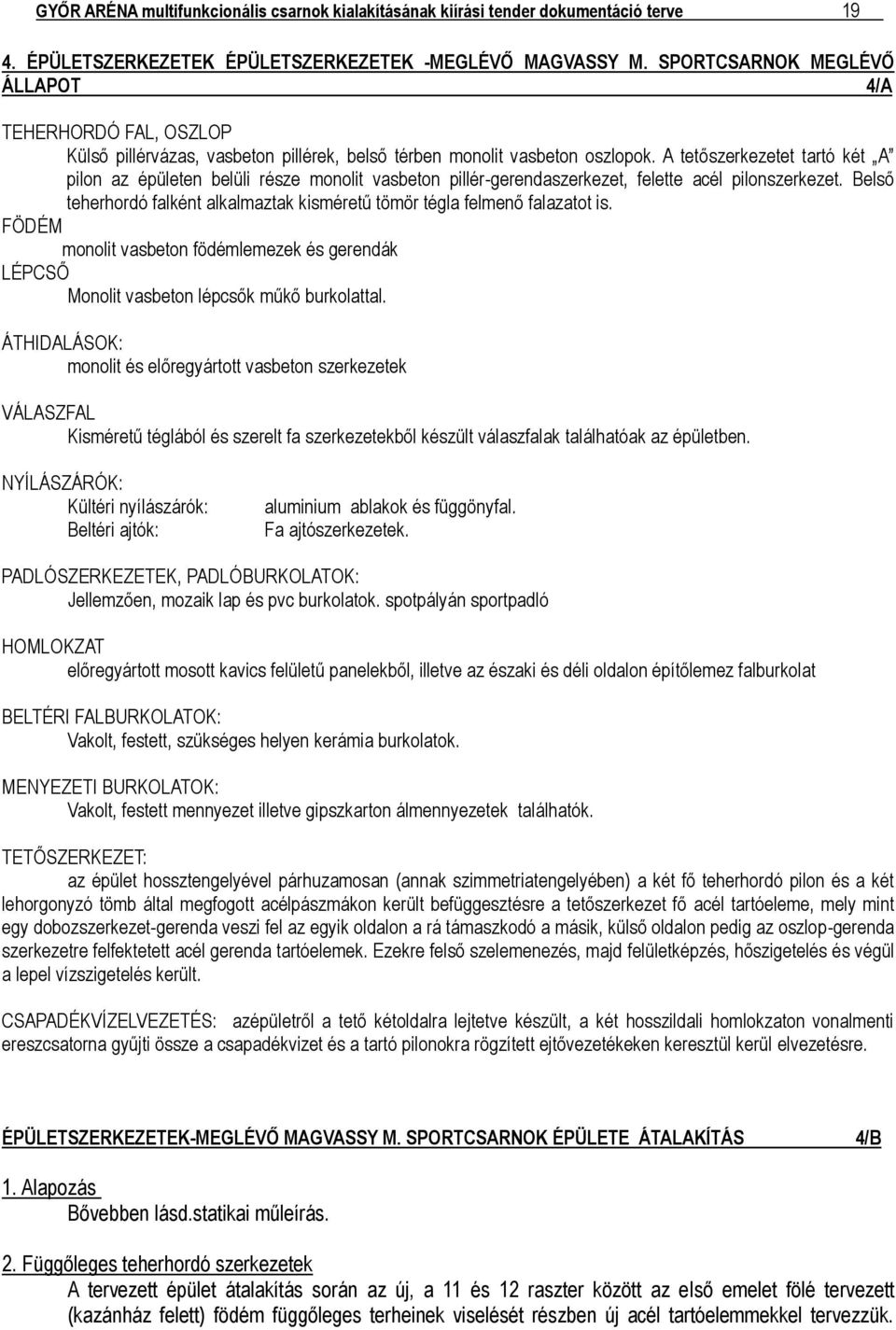

19 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve ÉPÜLETSZERKEZETEK ÉPÜLETSZERKEZETEK -MEGLÉVŐ MAGVASSY M. SPORTCSARNOK MEGLÉVŐ ÁLLAPOT 4/A TEHERHORDÓ FAL, OSZLOP Külső pillérvázas, vasbeton pillérek, belső térben monolit vasbeton oszlopok. A tetőszerkezetet tartó két A pilon az épületen belüli része monolit vasbeton pillér-gerendaszerkezet, felette acél pilonszerkezet. Belső teherhordó falként alkalmaztak kisméretű tömör tégla felmenő falazatot is. FÖDÉM monolit vasbeton födémlemezek és gerendák LÉPCSŐ Monolit vasbeton lépcsők műkő burkolattal. ÁTHIDALÁSOK: monolit és előregyártott vasbeton szerkezetek VÁLASZFAL Kisméretű téglából és szerelt fa szerkezetekből készült válaszfalak találhatóak az épületben. NYÍLÁSZÁRÓK: Kültéri nyílászárók: Beltéri ajtók: aluminium ablakok és függönyfal. Fa ajtószerkezetek. PADLÓSZERKEZETEK, PADLÓBURKOLATOK: Jellemzően, mozaik lap és pvc burkolatok. spotpályán sportpadló HOMLOKZAT előregyártott mosott kavics felületű panelekből, illetve az északi és déli oldalon építőlemez falburkolat BELTÉRI FALBURKOLATOK: Vakolt, festett, szükséges helyen kerámia burkolatok. MENYEZETI BURKOLATOK: Vakolt, festett mennyezet illetve gipszkarton álmennyezetek találhatók. TETŐSZERKEZET: az épület hossztengelyével párhuzamosan (annak szimmetriatengelyében) a két fő teherhordó pilon és a két lehorgonyzó tömb által megfogott acélpászmákon került befüggesztésre a tetőszerkezet fő acél tartóeleme, mely mint egy dobozszerkezet-gerenda veszi fel az egyik oldalon a rá támaszkodó a másik, külső oldalon pedig az oszlop-gerenda szerkezetre felfektetett acél gerenda tartóelemek. Ezekre felső szelemenezés, majd felületképzés, hőszigetelés és végül a lepel vízszigetelés került. CSAPADÉKVÍZELVEZETÉS: azépületről a tető kétoldalra lejtetve készült, a két hosszildali homlokzaton vonalmenti ereszcsatorna gyűjti össze a csapadékvizet és a tartó pilonokra rögzített ejtővezetékeken keresztül kerül elvezetésre. ÉPÜLETSZERKEZETEK-MEGLÉVŐ MAGVASSY M. SPORTCSARNOK ÉPÜLETE ÁTALAKÍTÁS 4/B 1. Alapozás Bővebben lásd.statikai műleírás. 2. Függőleges teherhordó szerkezetek A tervezett épület átalakítás során az új, a 11 és 12 raszter között az első emelet fölé tervezett (kazánház felett) födém függőleges terheinek viselését részben új acél tartóelemmekkel tervezzük.

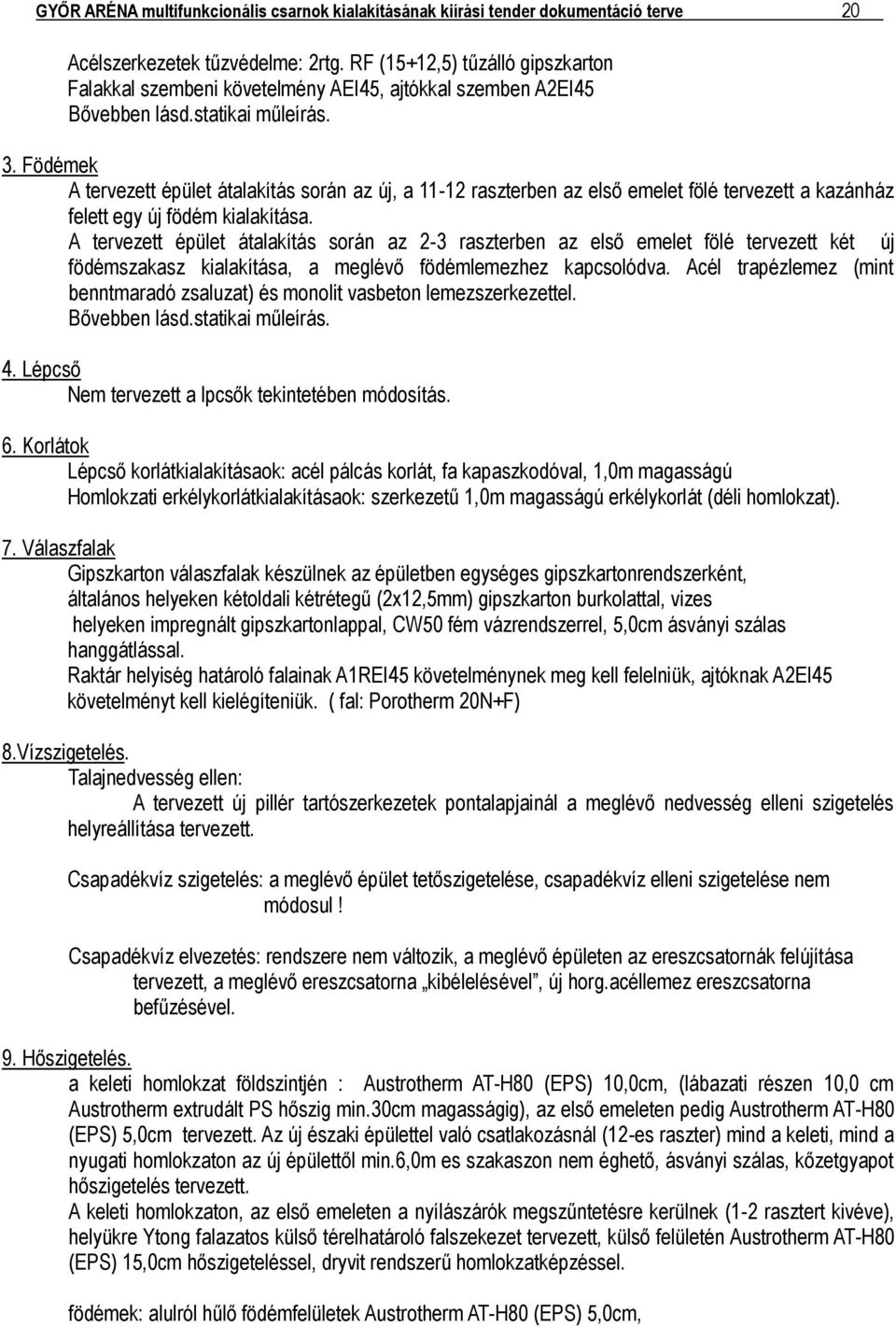

20 GYŐR ARÉNA multifunkcionális csarnok kialakításának kiírási tender dokumentáció terve 20 Acélszerkezetek tűzvédelme: 2rtg. RF (15+12,5) tűzálló gipszkarton Falakkal szembeni követelmény AEI45, ajtókkal szemben A2EI45 Bővebben lásd.statikai műleírás. 3. Födémek A tervezett épület átalakítás során az új, a raszterben az első emelet fölé tervezett a kazánház felett egy új födém kialakítása. A tervezett épület átalakítás során az 2-3 raszterben az első emelet fölé tervezett két új födémszakasz kialakítása, a meglévő födémlemezhez kapcsolódva. Acél trapézlemez (mint benntmaradó zsaluzat) és monolit vasbeton lemezszerkezettel. Bővebben lásd.statikai műleírás. 4. Lépcső Nem tervezett a lpcsők tekintetében módosítás. 6. Korlátok Lépcső korlátkialakításaok: acél pálcás korlát, fa kapaszkodóval, 1,0m magasságú Homlokzati erkélykorlátkialakításaok: szerkezetű 1,0m magasságú erkélykorlát (déli homlokzat). 7. Válaszfalak Gipszkarton válaszfalak készülnek az épületben egységes gipszkartonrendszerként, általános helyeken kétoldali kétrétegű (2x12,5mm) gipszkarton burkolattal, vizes helyeken impregnált gipszkartonlappal, CW50 fém vázrendszerrel, 5,0cm ásványi szálas hanggátlással. Raktár helyiség határoló falainak A1REI45 követelménynek meg kell felelniük, ajtóknak A2EI45 követelményt kell kielégíteniük. ( fal: Porotherm 20N+F) 8.Vízszigetelés. Talajnedvesség ellen: A tervezett új pillér tartószerkezetek pontalapjainál a meglévő nedvesség elleni szigetelés helyreállítása tervezett. Csapadékvíz szigetelés: a meglévő épület tetőszigetelése, csapadékvíz elleni szigetelése nem módosul! Csapadékvíz elvezetés: rendszere nem változik, a meglévő épületen az ereszcsatornák felújítása tervezett, a meglévő ereszcsatorna kibélelésével, új horg.acéllemez ereszcsatorna befűzésével. 9. Hőszigetelés. a keleti homlokzat földszintjén : Austrotherm AT-H80 (EPS) 10,0cm, (lábazati részen 10,0 cm Austrotherm extrudált PS hőszig min.30cm magasságig), az első emeleten pedig Austrotherm AT-H80 (EPS) 5,0cm tervezett. Az új északi épülettel való csatlakozásnál (12-es raszter) mind a keleti, mind a nyugati homlokzaton az új épülettől min.6,0m es szakaszon nem éghető, ásványi szálas, kőzetgyapot hőszigetelés tervezett. A keleti homlokzaton, az első emeleten a nyílászárók megszűntetésre kerülnek (1-2 rasztert kivéve), helyükre Ytong falazatos külső térelhatároló falszekezet tervezett, külső felületén Austrotherm AT-H80 (EPS) 15,0cm hőszigeteléssel, dryvit rendszerű homlokzatképzéssel. födémek: alulról hűlő födémfelületek Austrotherm AT-H80 (EPS) 5,0cm,
