1 Hermann Günther Grassman 1809 Stettin, Prussia (Szczecin) 1877 Stettin 1) A keverékfény színezetét az összetevık szabják meg, azok spektrális összetételétıl függetlenül. 2) Bármely színinger elıállítható három színinger additív keverésével, ezért minden színinger megadásának szükséges és elégséges feltétele három független színjellemzı megadása. 3) A színészlelet a világossággal nem változik. Ez tehát azt is jelenti, hogy a színészleletet elvonatkoztatva világosságától új fizikai jellemzıt nyerünk: ez a színezeti jellemzı B.Sc. Fizika I. év 1

2) Bármely színinger elıállítható három színinger additív keverésével, ezért minden színinger megadásának szükséges és elégséges feltétele

3 Fényérzékelık Belsı fényelektromos hatás: fotovezetık (Indium-antimonid, InSb, CdS, CdSe) Záróréteges hatás: fényelemek (Si, Ge, GaAsP), fotodiódák, fototranzisztorok (Si), lavina fotodióda, CCD (Charge Coupled Device), CMOS (Complementary Metal Oxide Semiconductor), Se, foto-fet Külsı fényelektromos hatás: fotokatód (AgOCs, CsNaK), fotocella, fotoelektronsokszorozó (vákuumcsövek) Termikus detektorok (Seebeck-effektus), piroelektromos cella (polivinil-fluorid) B.Sc. Fizika I. év 3

Oxide Semiconductor), Se, foto-fet Külsı fényelektromos hatás: fotokatód (AgOCs, CsNaK), fotocella, fotoelektronsokszorozó

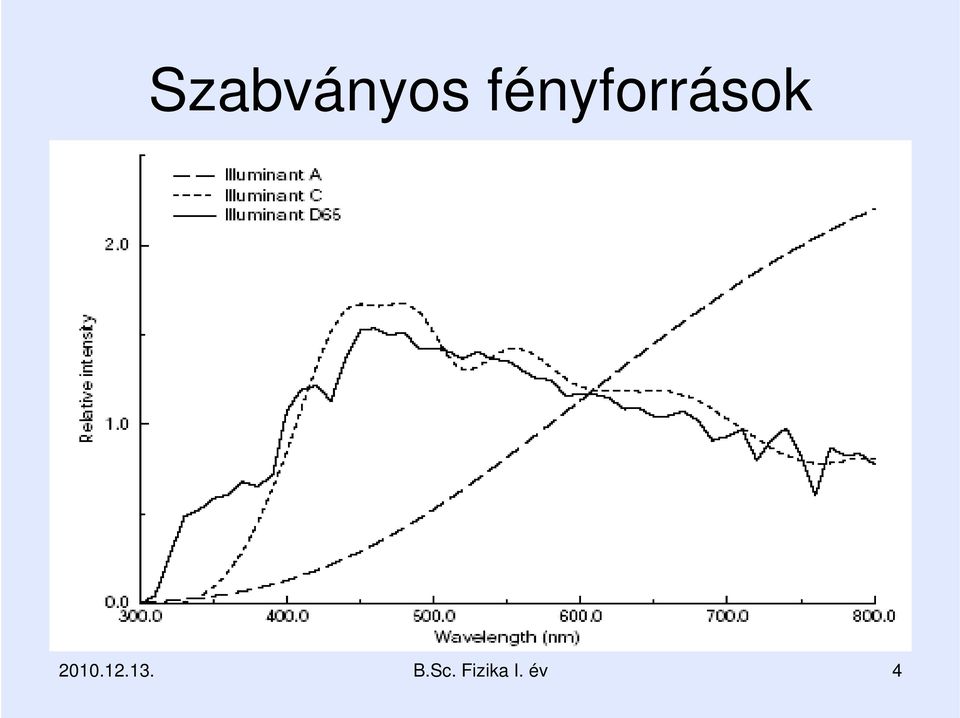

4 Szabványos fényforrások B.Sc. Fizika I. év 4

5 Fénycsı spektruma B.Sc. Fizika I. év 5

6 Fénytörés és teljes visszaverıdés B.Sc. Fizika I. év 6

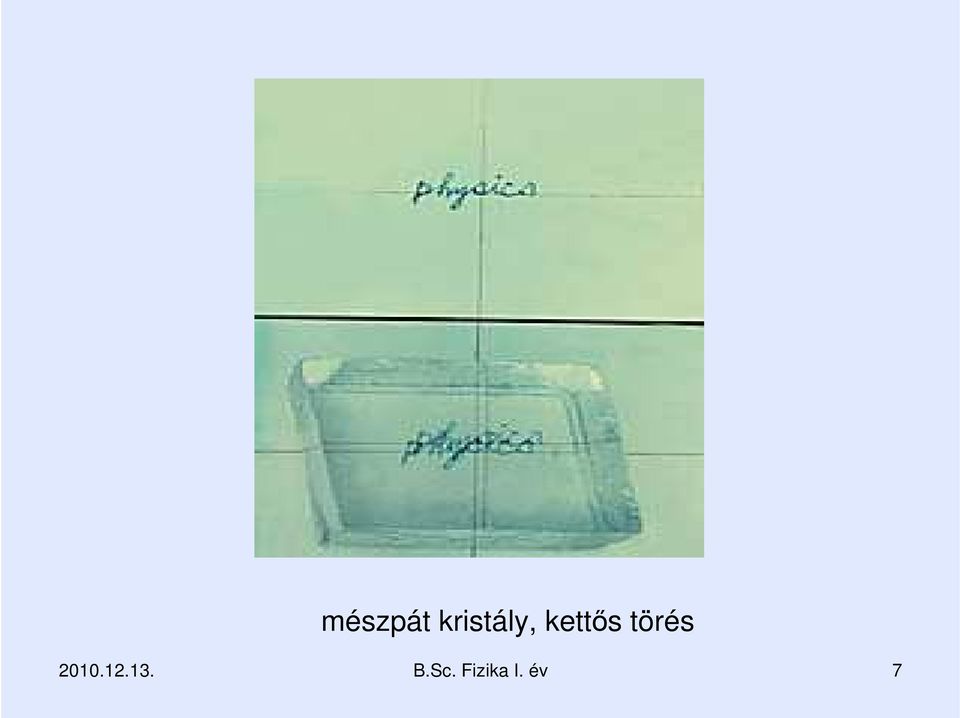

7 mészpát kristály, kettıs törés B.Sc. Fizika I. év 7

8 A két fénytörés fénye eltérı útvonalon halad B.Sc. Fizika I. év 8

9 A kétféleképpen megtörı fénysugár egyike teljes visszaverıdést szenved, ezért nem jut át a prizmán a megfigyelés irányába B.Sc. Fizika I. év 9

10 A polarimétereket két egyforma prizmából építik össze B.Sc. Fizika I. év 10

11 C cuvette (küvetta) L lens (lencse) Fényút a polariméterben B.Sc. Fizika I. év 11

12 Megvilágítás nátriumlámpával középen a fényútban a küvetta B.Sc. Fizika I. év 12

13 A kézikerék forgatásával állítjuk be a prizmákat az elforgatott fény útjába B.Sc. Fizika I. év 13

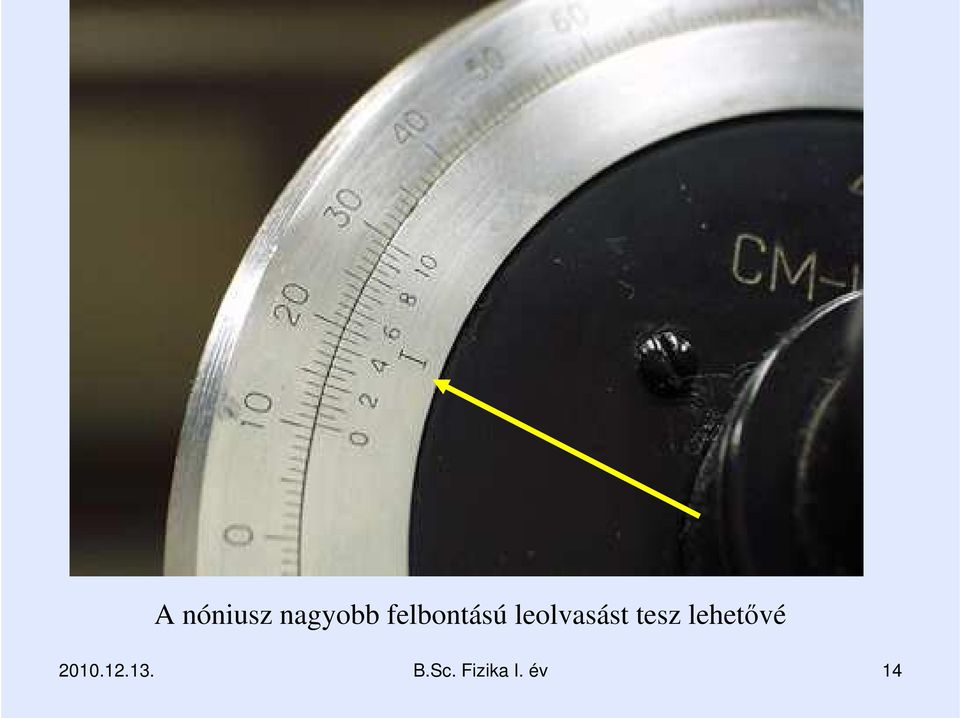

14 A nóniusz nagyobb felbontású leolvasást tesz lehetıvé B.Sc. Fizika I. év 14

15 Levegı tisztaságának mérése fényszóródással B.Sc. Fizika I. év 15

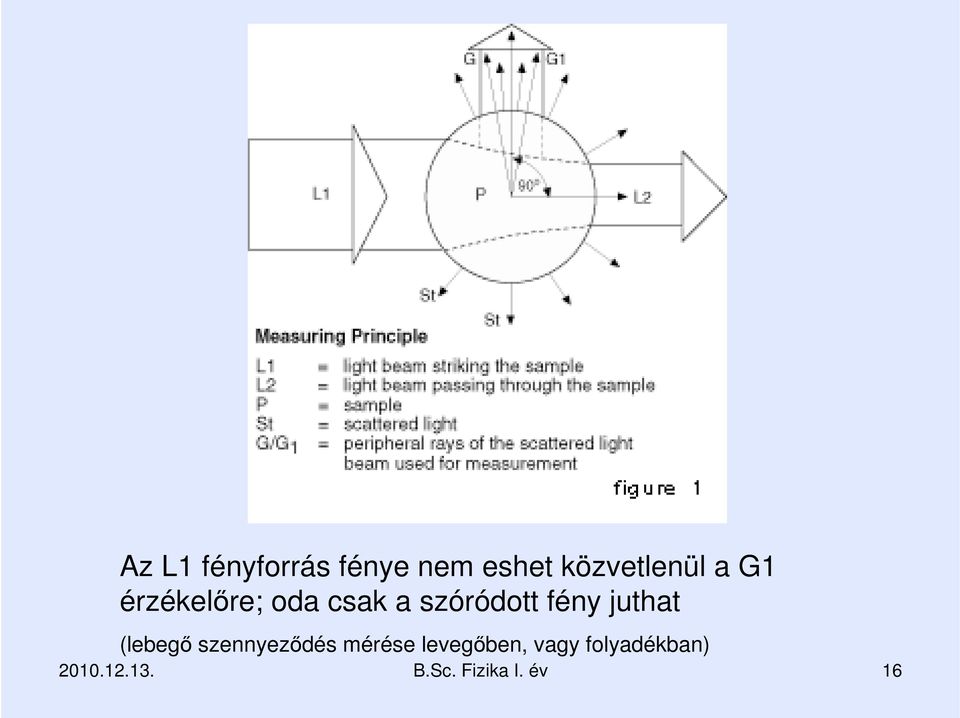

16 Az L1 fényforrás fénye nem eshet közvetlenül a G1 érzékelıre; oda csak a szóródott fény juthat (lebegı szennyezıdés mérése levegıben, vagy folyadékban) B.Sc. Fizika I. év 16

17 Zavarosságmérés Nephelometric Turbidity Unit B.Sc. Fizika I. év 17

18 Goethe: a szimultán színkontraszt ábrája A jelenség párja a szukcesszív (egymás utáni) színkontraszt Ugyanezt a színt máshogy látjuk fent, más környezetben B.Sc. Fizika I. év 18

19 Maximálisan világos Telített szín Maximálisan sötét Rendszerezés szerinti színegyeztetés (hasonló az Ostwald rendszerhez) B.Sc. Fizika I. év 19

20 Gömbalakú színtér: diametrális (a színtelítettség változik) poláris (a világossága változik) periferiális: a színinger változik) Nemcsics Antal: Színdinamika címő könyvébıl B.Sc. Fizika I. év 20

periferiális: a színinger változik) Nemcsics Antal:

21 CIE 1931 XYZ és RGB átszámítások X = 2,3640.R + 0,51515.G + 0,00520.B Y = -0,89653.R + 1,42640.G - 0,01441.B Z = -0,46807.R + 0,08875.G + 1,00921.B Azonosítható bármely színmérı rendszer, amelynek értékei egyértelmően átszámíthatóak egymásba. Példa: CIE 1931 szerinti XYZ és RGB B.Sc. Fizika I. év 21

22 B.Sc. Fizika I. év 22

23 A maximálisan telített színek vonala (spectrum locus) a három alapszíninger által meghatározott háromszögön kívül halad. Ezért bevezették az R G B virtuális színingereket B.Sc. Fizika I. év 23

24 A hagyományos egyenlı oldalú színháromszög még tartalmazta a kék alapszíningert is B.Sc. Fizika I. év 24

25 CIE színkülönbségi képlet 00 a es év számára utal B.Sc. Fizika I. év 25

26 CIE színkülönbségi képlet Korrekciós tényezık a színkülönbségi képlethez (az élelmiszeriparra még nem határoztak meg korrekciós tényezıket) B.Sc. Fizika I. év 26

27 CIE színháromszög Wide gamut csak virtuális (elképzelt) alapszíningerekkel hozható létre, viszont a színtér elegendıen sok pontját tartalmazza srgb= standard RGB (szabványos RGB) B.Sc. Fizika I. év 27

28 Az ábrán az amerikai NTSC és az európai PAL színes televízió rendszerek, valamint a szabványos CIE gamut is látható. Nyomatókhoz háromnál több alapszíningert is használnak (sárga vonal) A belsı vörös vonalon a szabványos fényforrások és a korrelált színhımérséklet értékei B.Sc. Fizika I. év 28

29 Whiteness Indices ASTM E Standard Practice for Calculating Yellowness and Whiteness Indices from Instrumentally Measured Color Coordinates WI=3,388Z-3Y W Taube =G-4(G-B) BASF WI Leukometer =2R 459 -R 614 Carl Zeiss, Jena W CIE-L*a*b* =2.41L*-4.45b*[ (L*-96)] B.Sc. Fizika I. év 29

30 Biztonsági színés alakjelek szabványa: a tőrésmezı nagyságát is tartalmazza B.Sc. Fizika I. év 30

31 B.Sc. Fizika I. év 31

32 B.Sc. Fizika I. év 32

33 A CIELAB színtér szerkezete B.Sc. Fizika I. év 33

34 B.Sc. Fizika I. év 34 Példa egy színinger átszámító programra

35 B.Sc. Fizika I. év 35

36 NCS színrendszer Az NCS színezeti köre Opponens színezetek és a színezetek jelölése B.Sc. Fizika I. év 36

37 Az NCS atlasz egy lapja W s=10 s=20 s=30 s=40 s=50 s=60 C s=70 s=80 s=90 c=50 c=70 c=90 S c=10 c=30 S Y80R B.Sc. Fizika I. év 37

38 The Natural Color System, Leonardo da Vinci, Herring Φ hue, s schwarz, c chromaticness, w white, b blackness lime green Y35G = 65% yellow + 35% green B.Sc. Fizika I. év 38

39 A COLOROID átszámítási képletei Az eredeti definíció szerint a T színtelítettség a Munsell króma 2/3-odik hatványa B.Sc. Fizika I. év 39

40 COLOROID színkör színinger értékek A10-tıl A76-ig B.Sc. Fizika I. év 40

41 A színminta atlasz egyik lapjának képe Az A13 színlap (közepes színtelítettégnél és közepes világossági értéknél kb. a mustársárga színnek felel meg) B.Sc. Fizika I. év 41

42 chroma = színtelítettség hue = színezeti információ (távolság a középtengelytıl, amely az akromatikus színeket tartalmazza) COLOROID színtér (MSz 7300) a maximálisan telített színek vonalával. A sárga színek a világos tartományban lehetnek telítettek; a kékek pedig a sötét tartományban B.Sc. Fizika I. év 42
