1 DIBAL LP2500 KEZELÉSI KÉZIKÖNYV

2 2 TARTALOM LP2500 KEZELÉSI LEÍRÁS BEVEZETÉS LP2500 JELLEMZŐI AZ LP2500 ÜZEMBE HELYEZÉSE AZ LP2500 ELŐKÉSZÍTÉSE KARBANTARTÁSI TANÁCSOK... 5 AZ LP2500 MŰKÖDTETÉSE AZ LP2500 BEKAPCSOLÁSA A HÁTTÉRVILÁGÍTÁS PROGRAMOZÁSA NORMÁL MÉRÉS NULLÁZÁS MÉRÉS NÉLKÜLI MŰVELETEK Árengedmény ELADÓK SZERINTI ÖSSZEGZÉS TOTAL ÉS BLOKK NYOMTATÁS Címke ismételt nyomtatása MŰVELETEK ELLENŐRZÉSE ÉS MÓDOSÍTÁSA blokkok ismételt megnyitása VISSZAJÁRÓ SZÁMÍTÁS FIZETÉSI FORMÁK TÁRA KÜLSŐ ESZKÖZHÖZ JEL KÜLDÉSE LISTÁK ELADÁSI ADATOK TÖRLÉSE KÉSZLETEK PLU ÁRAK GYORS VÁLTOZTATÁSA ELSŐ SZÍNTŰ ÖSSZESEN (SUBTOTAL) NYOMTATÁSA ÁRUCIKKEK, TÁRÁK ÉS ELADÓK PROGRAMOZÁSA TELJES TÖRLÉS Árucikkek törlése ÁRUCIKKEK PROGRAMOZÁSA PLU másolása ÁFA-KULCSOK PROGRAMOZÁSA TÁRA ÉRTÉKEK PROGRAMOZÁSA ELADÓK FELVÉTELE ÉS ELTÁVOLÍTÁSA DIREKT MEMÓRIA GOMBOK PROGRAMOZÁSA KÖTEG SZÁM KÖTEGELT CÍMKE PROGRAMOZÁSA KÖTEGEK NYOMTATÁSA A NYOMTATÓ BEÁLLÍTÁSA GYORS PAPÍRTÍPUS VÁLTÁS BLOKK- ÉS CÍMKE TERVEZÉS BLOKK TERVEZÉS CÍMKE TERVEZÉS Címkeformátum másolása Címkeformátum törlése BEÁLLÍTÁSOK TELJES TÖRLÉS Árucikkek törlése ÁLTALÁNOS BEÁLLÍTÁSOK Paraméter 00: vonalkód Paraméter 01: Visszajáró számítás Paraméter 02: Fix tára használat Paraméter 03: Fix ár használata Paraméter 04: Papír típusa Paraméter 05: Szorzás engedélyezése Paraméter 06: Összeadás engedélyezése Paraméter 07: Kivonás engedélyezése Paraméter 08: Blokk módosítása Paraméter 09: Blokk küldése PC-nek Paraméter 10: Eladás grammonként vagy kilónként Paraméter 11: Kassza bon Paraméter 12: Kassza bon távolság Paraméter 13: ÁFA nyomtatása Paraméter 14: EAN 13 formátum Paraméter 15: Tára tömeg mutatása Paraméter 16: Marhahús ellenőrzés Paraméter 17: Eladó kódja a blokkon... 25

3 6.19 Paraméter 18: Szöveg rendezése Paraméter 19: Mérőlap csatlakoztatás Paraméter 20: Címke késleltetés Paraméter 21: Ismétlés gombnyomásra Paraméter 22: Pénztárgép csatlakozás Paraméter 23: Automatikus összesítés kötegelt címkénél Paraméter 24: EAN 128 formátum Paraméter 25: TOTAL 1 ( szintű Összesen) számláló Paraméter 26: TOTAL 2 ( szintű Összesen) számláló Paraméter 27: TOTAL 3 (3. szintű Összesen) számláló Paraméter 80: Vonalkód a blokkon Paraméter 81: Vonalkód a címkén Paraméter 82: EAN 13 vonalkód a TOTAL1 összesítőn Paraméter 83: EAN 13 vonalkód a TOTAL2 összesítőn Paraméter 84: EAN 13 vonalkód a TOTAL3 összesítőn Paraméter 85: Általános EAN 128 vonalkód beállítás Paraméter 86: EAN 128 vonalkód a TOTAL1 összesítőn Paraméter 87: EAN 128 vonalkód a TOTAL2 összesítőn Paraméter 88: EAN 128 vonalkód a TOTAL3 összesítőn EURÓ ÁRFOLYAM ÉS EMU SZAKASZOK BEÁLLÍTÁSA VALUTÁK VALUTAÁRFOLYAMOK SZEKCIÓK DEFINIÁLÁSA EAN 128 vonalkód szerkesztése STABILITÁSI ÉRZÉKENYSÉG FEJLÉC SOROK Fejléc sorok programozása DÁTUM ÉS IDŐ BEÁLLÍTÁSA DÁTUM FORMÁTUM BEÁLLÍTÁSA LISTÁK ELÉRÉSI KÓDJA AUTOMATIKUS MÉRÉS ÜZEMMÓD Összesen (TOTAL) címkék LEVONÓ ÖSSZESÍTÉS CÍMKE SZÁMLÁLÓ UTÓLAGOS TÁRÁZÁS ÖSSZESÍTŐ CÍMKÉK TÖBB PÉLDÁNYBAN EAN 13 SŰRŰSÉG CÍMKE DETEKTOR CÍMKE MÁSODPÉLDÁNYOK SZÁMA KOMMUNIKÁCIÓ MESTER CÍM BEÁLLÍTÁSA KOMMUNIKÁCIÓS PARAMÉTEREK KALIBRÁCIÓ OIML BEÁLLÍTÁS Kezdeti nulla pont Nullázás Automatikus tára Nulla keresztezés Minimum tömeg Negatív tára VÁLTOZÓ MÉRÉSHATÁR OSZTÁSOK SZÁMA LÉPÉS TIZEDESEK A TÖMEGBEN TIZEDESEK AZ ÁRBAN KEREKÍTÉS TÖMEG JELE/MÉRTÉKEGYSÉGE KALIBRÁLÁS NÉHÁNY PÉLDA MELLÉKLETEK PROGRAMOZÁSI MÓDOK ELÉRÉSE KARAKTER KÓDOK

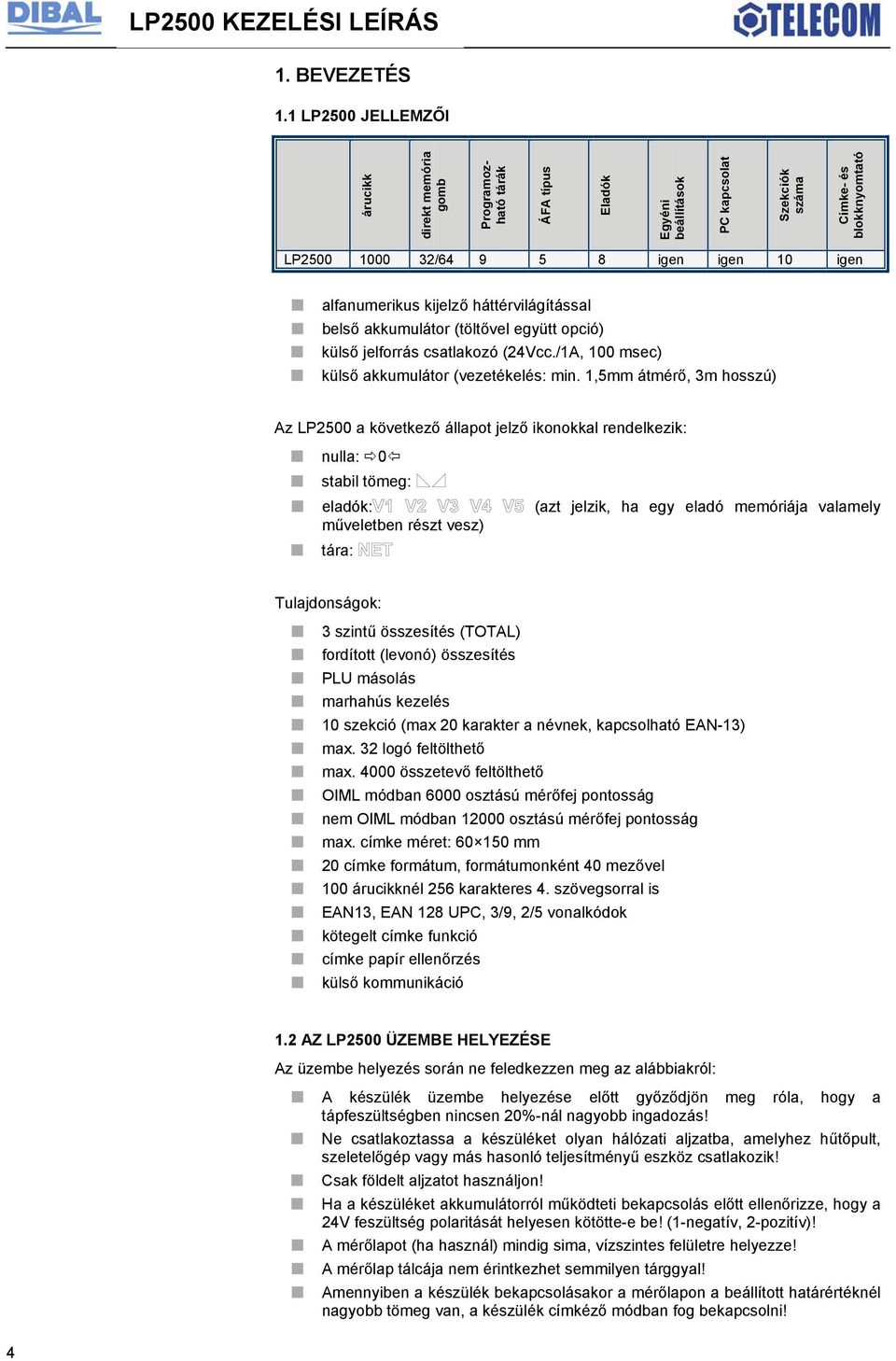

4 BEVEZETÉS 1 LP2500 JELLEMZŐI árucikk direkt memória gomb Programozható tárák ÁFA típus Eladók Egyéni beállítások PC kapcsolat Szekciók száma Címke- és blokknyomtató LP / igen igen 10 igen alfanumerikus kijelző háttérvilágítással belső akkumulátor (töltővel együtt opció) külső jelforrás csatlakozó (24Vcc./1A, 100 msec) külső akkumulátor (vezetékelés: min. 1,5mm átmérő, 3m hosszú) Az LP2500 a következő állapot jelző ikonokkal rendelkezik: nulla: 0 stabil tömeg: eladók: (azt jelzik, ha egy eladó memóriája valamely műveletben részt vesz) tára: Tulajdonságok: 3 szintű összesítés (TOTAL) fordított (levonó) összesítés PLU másolás marhahús kezelés 10 szekció (max 20 karakter a névnek, kapcsolható EAN-13) max. 32 logó feltölthető max összetevő feltölthető OIML módban 6000 osztású mérőfej pontosság nem OIML módban osztású mérőfej pontosság max. címke méret: mm 20 címke formátum, formátumonként 40 mezővel 100 árucikknél 256 karakteres 4. szövegsorral is EAN13, EAN 128 UPC, 3/9, 2/5 vonalkódok kötegelt címke funkció címke papír ellenőrzés külső kommunikáció 2 AZ LP2500 ÜZEMBE HELYEZÉSE Az üzembe helyezés során ne feledkezzen meg az alábbiakról: A készülék üzembe helyezése előtt győződjön meg róla, hogy a tápfeszültségben nincsen 20%-nál nagyobb ingadozás! Ne csatlakoztassa a készüléket olyan hálózati aljzatba, amelyhez hűtőpult, szeletelőgép vagy más hasonló teljesítményű eszköz csatlakozik! Csak földelt aljzatot használjon! Ha a készüléket akkumulátorról működteti bekapcsolás előtt ellenőrizze, hogy a 24V feszültség polaritását helyesen kötötte-e be! (1-negatív, 2-pozitív)! A mérőlapot (ha használ) mindig sima, vízszintes felületre helyezze! A mérőlap tálcája nem érintkezhet semmilyen tárggyal! Amennyiben a készülék bekapcsolásakor a mérőlapon a beállított határértéknél nagyobb tömeg van, a készülék címkéző módban fog bekapcsolni! 4

5 Ha a bekapcsoláskor a mérőlapon levő tömeg meghaladja a határértéket az LP2500 csak címkézőként fog működni! 3 AZ LP2500 ELŐKÉSZÍTÉSE Kövesse a következő lépéseket a készülék üzembe helyezését követően: Helyezze üzembe az LP2500-at az 2 pontban leírtaknak megfelelően és kösse össze a címkézőt a 1 pontban leírtak szerint! Adja meg a megfelelő címzési beállításokat! Pl. állítsa az LP2500-at mester módba, és rendelje hozzá a megfelelő címhez (Lásd: 7.1 pont Beállítás mesterként) 3. Programozza be az árucikkeket, eladókat, és tára értékeket (Lásd: 3 fejezet) 4. Ha az LP2500-at az euró zóna valamely országában használja, állítsa be az aktuális euró szakaszt! 5. Tervezze meg a címkét! 6. Állítsa be az LP2500-at az Ön munkamódszerének megfelelően! Engedélyezzen vagy tiltson le műveleteket, adjon meg elérési kódokat, stb. (Lásd: 6. fejezet) 7. Kezdje meg a munkát a készülékkel! (Lásd: fejezet) 4 KARBANTARTÁSI TANÁCSOK A készülék hosszú élettartama érdekében és maximális teljesítménye érdekében, kérjük, tartsa be az alábbi előírásokat! Tartsa tisztán a billentyűzetet! Ne használjon folyóvizet a készülék egyetlen alkatrészének tisztításához sem, használjon puha, száraz vagy enyhén nedves ruhát, azzal törölje tisztára a szennyeződött felületeket! Ne érjen hozzá a nyomtatófejhez! Ha a nyomtatót tisztítani akarja, előbb kapcsolja ki a gépet, a szennyeződések eltávolításához használja a speciálisan erre a célra kifejlesztett tisztítószereket! AZ LP2500 MŰKÖDTETÉSE LP2500 V.100 OIML M AZ LP2500 BEKAPCSOLÁSA Miután meggyőződött róla, hogy a címkézőt megfelelően helyezte üzembe, kapcsolja be a készüléket a hátulján elhelyezett ki/be kapcsolóval! Miután a kijelzőn megjelent a címkéző belső programjának verziószáma és a méréshatár, az LP2500 a lehetséges hibákat teszteli. Ezalatt a kijelzőn 9-től visszafelé peregnek a számok. A visszaszámlálást követően, ha semmilyen hiba nem történt, a kijelzőn az aktuális tömeg, egységár, összesen (total) és tára értékek jelennek meg. Ez a készülék normál működési módja. A bekapcsoláskor semmi sem lehet a mérőlapon! Ha mégis van rajta valami, annak elvételekor a kijelzőn negatív tömeg érték fog megjelenni. SHIFT és - HATTERVILAGIT 2 HATTERVILAGIT 2 A HÁTTÉRVILÁGÍTÁS PROGRAMOZÁSA Használja a SHIFT és gombokat a kijelző háttérvilágítás beállításához. Az egyes értékek jelentése: 0 - soha nem kapcsol be 1 - mindig bekapcsol 2 - bármely billentyű lenyomását követően 30 másodpercig világít 5

6 3 NORMÁL MÉRÉS PLU C F C Normál üzemmódban helyezze a mérendő árucikket a mérőlapra Adja meg az egységárat a következő módszerek valamelyikével: közvetlenül a numerikus billentyűzetről adja meg az árucikk kódját, majd nyomja meg a PLU gombot! használja a megfelelő direkt memória gombot! (1-64) Ha valamit elrontott, a C gombbal törölheti a megadott egységárat Az egységár rögzítéséhez használja az F gombot! (Lásd 6.3 pont) Az egységár rögzítése után, ha leveszi az árucikket a mérőtálcáról, az ár nem áll majd automatikusan vissza 0-ra, hanem marad a megadott érték. A rögzített ár törléséhez használja a C gombot! O1 3. A tároláshoz/címke nyomtatáshoz nyomja meg a megfelelő eladó gombját! Ha nem tudja tárolni a műveletet az valószínűleg azért van, mert még nem jelentkezett be az eladóval. (Lásd 3.5 pont) F és EURO 11,2 A tárolás pillanatában a kijelzőn vonalak jelennek meg, és a készülék halkan csipog egyet. Ha címkéző módba van állítva, címkét nyomtat. Ha szeretné az összegeket a második valutában is megnézni, nyomja meg az F és a 3 gombot egyszerre! (csak ha a euró szakaszban van) F és NULLÁZÁS Ha valamilyen okból kifolyólag az árucikk mérőtálcáról történt levétele után nem áll vissza a tömeg 0-ra, lehetősége van azt manuálisan nullázni, amennyiben az eltérés a méréshatár 2%-án belül marad. Ehhez nyomja meg egyszerre az F és 2 gombokat! + PLU O DARAB 0 1, MÉRÉS NÉLKÜLI MŰVELETEK Az LP2500 képes olyan árucikkek kezelésére is, amelyeket nem egységár és tömeg alapján, hanem darabár szerint tárol. (PL: 1 doboz tej, stb.) Ehhez az be a készülékben engedélyeznie kell az összeadás/kivonás és/vagy szorzás műveleteket. (Lásd 6.2 pont) A darabáras árucikkel a következőképpen dolgozhat: Nyomja meg a + vagy gombot attól függően, hogy hozzáadni vagy levonni szeretne! Adja meg az árucikk darabárát! közvetlenül a numerikus billentyűzetről adja meg az árucikk kódját, majd nyomja meg a PLU gombot! használja a megfelelő direkt memória gombot! (1-64) Ha valamit elrontott, a C gombbal törölheti a megadott egységárat 3. Ha nem egyetlen árucikket szeretne hozzáadni a tárolás előtt nyomja meg a gombot, majd adja meg a megfelelő darabszámot! 4. Mentse a műveletet a megfelelő eladó gomb megnyomásával! Árengedmény Ahhoz, hogy egy árucikkre adott árengedményt a címkén is megjelenítsen, az adott árucikknek benne kell lennie a PLU-k között. Az árengedmény mértékét így adhatja meg: Tegye az árucikket a tálcára! Nyomja meg a megfelelő memória gombot / írja be a PLU-t! 6

7 O1 ENGEDM Nyomja meg a gombot! 4. Adja meg az árengedményt százalékban! 5. Nyomja meg a megfelelő eladó gombot! O TOTAL 0 V ELADÓK SZERINTI ÖSSZEGZÉS TOTAL ÉS BLOKK NYOMTATÁS A több műveletsor után nyomtatandó címkéhez a következőket kell tennie: Végezze el a kívánt műveleteket! Nyomja meg a * gombot! 3. Nyomja meg a megfelelő eladó gombot! A memória szám, az árucikkek száma és a teljes összeg jelenik meg a kijelzőn, és a készülék kinyomtatja az összesített címkét. Ha a pénztárgép bon funkció be van kapcsolva akkor a címkére a kassza bon felirat is felkerül. Ha megnyomja a C gombot vagy 10 másodpercig nem nyom meg semmit, a készülék visszaáll normál üzemmódba. Ha az utolsó blokk nyomtatása után nem végzett új műveletet a blokkot annyiszor nyomtathatja ki újra, ahányszor csak szeretné a fenti lépések ismétlésével. Az így nyomtatott blokkokon a ***másolat*** felirat lesz látható. Amennyiben a műveletet ugyanabba a memóriába menti, az LP2500 azt egy új vásárlóként fogja értelmezni, majd nullázza a megfelelő mezőket. 6.1 Címke ismételt nyomtatása Ha az adott memóriában nem végzett új műveletet az utolsó címkét akárhányszor újra nyomtathatja, az nem fogja növelni az akkumulált total összeget. Nyomja meg a gombot, az utolsó címke ismételt nyomtatásához! Ha már más PLU-t választott a címke nem nyomtatódik ki. SHIFT és Ha az utolsó címkét többször kívánja megismételni, adja meg a nyomtatandó címkék számát ( ig), majd nyomja meg a SHIFT és gombot! A tömeg kijelzőn a nyomtatás ideje alatt a még hátralevő címkék száma látszik. A nyomtatás leállításához tartsa lenyomva bármelyik gombot, ameddig egy csippanást nem hall. Ha engedélyezte a tovább csak gombnyomásra funkciót (6.22 pont) a következő címke nyomtatásához mindig meg kell nyomnia a * gombot! Ha aktiválta a késleltetés funkciót, (6.21 pont) adja meg a címkék nyomtatása közti időt másodpercben SHIFT és * O1 + / - Subtot V TÉTEL MŰVELETEK ELLENŐRZÉSE ÉS MÓDOSÍTÁSA Mielőtt kinyomtatná a műveletek végén az összesített blokkot, újra átnézheti és módosíthatja az egyes tételeket. Nyomja meg a részösszeg (subtotal) SHIFT és * gombot! Adja meg a megfelelő eladó memóriát, amelyben az akkumulált tételeket meg szeretné tekinteni! 3. Az egyes műveletek/tételek között a + és gombokkal mozoghat. A C gombbal törölheti az éppen aktuális műveletet/tételt. A részösszeg számításhoz (subtotal) állítsa a megfelelő paramétert 0 értékre! (6.9 pont) 7

8 SHIFT és * blokkok ismételt megnyitása Egy már kinyomtatott blokkot is újra megnyithat, módosíthat vagy törölhet. Ilyen esetben az előző blokk törölődik, helyette a módosított kerül a memóriába. Kövesse az előző pont és pontját majd nyomja meg a gombot. Az egyes műveletek törlését, módosítását vagy új tételek hozzáadását az említett pontban leírtak szerint teheti meg. * O1 * C ÖSSZEG 0 V T 3.03 C 1,97 E VISSZAJÁRÓ SZÁMÍTÁS Ezt az opciót a 6.2 pontban leírtak szerint aktiválhatja. Fejezze be az elkezdett műveletet és nyomja meg a * gombot. A kijelzőn a összeg / TOTAL felirat jelenik meg. Nyomja meg annak memóriának (eladónak) a számát, ahol a műveletet végezni szeretné. A kijelzőn az eladó száma, a tételek száma és teljes összeg jelenik meg másodperce van a vásárló által átadott összeg megadására. Ha azt megadta, a kijelzőn a visszajáró és a teljes összeg (fizetendő) lesz látható. 4. Nyomja meg a * gombot! A kinyomtatott blokkon szerepelni fog az átadott összeg, a visszajáró és a fizetendő összeg. A C gombbal szakíthatja meg a műveletet. 9 FIZETÉSI FORMÁK ÖSSZEG 0 A blokknyomtatás során a * gomb megnyomását követően (6 pont) a kijelzőn egy 0 és 4 közötti szám jelenik meg, ami a vásárló által választott fizetési módot jelöli. Az eladó megváltoztathatja ezt az értéket, attól függően, hogy a vásárló végül milyen formában fizet. Ehhez csak meg kell adnia a megfelelő számot a numerikus billentyűzetről mielőtt megnyomná az eladó gombok egyikét. (Pl: 0 készpénz, 1 - hitelkártya) A 3-as és 7-es listákban készíthet olyan kimutatást, melyben a fizetési formák szerint sorolja szekciókba az eladásokat. T F TÁRA Ennek a funkciónak a segítségével a hordozóedény / csomagolás, stb. tömegét vonhatja le a termék tömegéből. A használatához normál üzemmódban: Helyezze a levonni kívánt tömeget a mérőtálcára, majd nyomja meg a T gombot! A tára kijelzőn megjelenik a tára értéke és a nettó tömeg ikon megjelenik a kijelzőn. Használja az F gombot a tára értékének rögzítéséhez! (Ellenőrizze le, hogy 6.3 pontban helyesen állította-e be a rá vonatkozó paramétert!) A mérés során használt osztás nagyságát figyelembe kell venni a tárázás során. Például egy 125 g tömegű tára esetében, ha az osztás 20 g, a készülék a legközelebbi 120 g-os értéket állapítja majd meg táraként. Ha nem rögzítette a tára értékét a tömeg leemelésével a tára értéke is nullázódik. A rögzített tára nullázásához, vegye le a tömeget a mérőlapról, majd nyomja meg a T gombot! Az LP2500 képes az egymást követő tárázásokra is, de csak abban az esetben, ha az egymást követő tára értékek növekvő nagyságúak. A tára megjelenítéséhez a 15-ös beállítási paramétert 0-ra kell állítani. (6.16 pont) 8

9 Vegyen le mindent a mérőlapról! A tára értékét megadhatja még kétféleképpen a tömeg mérőlapra helyezése nélkül is: T A numerikus billentyűzet segítségével írja be a kívánt tára értéket! 3. Nyomja meg a T gombot! 1 SHIFT T Másik lehetőségként használhatja a készülék memóriájában tárolt tárák egyikét is: Adja meg a használni kívánt és korábban már elmentett tára számát! (Lásd: 3.4 pont) Nyomja meg a SHIFT és T gombot! A tára értéke megjelenik a kijelzőn. Mindkét esetben a tára értéke mellett a készülék a jelezni, hogy nettó tömeget mér. ikon megjelenítésével fogja 11 KÜLSŐ ESZKÖZHÖZ JEL KÜLDÉSE Az LP2500-zal egy másik készüléknek (pl: csomagológép) is küldhet jelet a 24Vcc, 1A csatlakozón keresztül, amely 100 ms-on keresztül ad jelet. Ezt a következő estekben aktiválódik. Amikor a blokk (vagy annak másolata) nyomtatásra kerül, azaz a * gomb után megnyomott eladó memória gomb lenyomásakor. Amikor a + jel megnyomását követően lenyomja a * gombot. * F LISTA LISTÁK A rendelkezésre álló listák valamelyikének nyomtatásához: Lépjen be programozás üzemmódba! Adja meg a listák eléréséhez szükséges kódot! (Ez alapesetben 0000) (Lásd: 6.11 pont Hozzáférési kódok) 3. Adja meg a készítendő lista számát az alábbi táblázat alapján! LISTA 1 1 * Gomb Funkció Megjegyzések K ÁRUCIKK LISTA Adja meg a listázandó árucikk tartományt CIKKEK 2 ELADÁSOK ÁRUCIKKENKÉNT Adja meg a listázandó árucikk tartományt 3 CSOPORTOK ÖSSZES ELADÁS Az összes címkézőn keresztüli eladás 4 SZEKCIÓNKÉNTI ELADÁSOK Csak a műveletekhez kapcsolódó eladások 5 DIREKT MEMÓRIA GOMBOK Minden hálózatban levő címkéző direkt memória gombjai 6 ÁFA ÖSSZEGEK KULCSONKÉNT Összes ÁFA kulcsonként, összes nettó/bruttó eladás 7 NAPI ELADÁSOK Napi eladások 8 RENDELÉSEK Lásd 7.4 pont 9 RAKTÁRKÉSZLET Adja meg a listázandó árucikk tartományt A listákból való kilépéshez használja az F gombot! * 4. A * gomb megnyomására a kiválasztott lista nyomtatásra kerül. A 2-es számú listában (árucikkenkénti eladások) a kódjelű árucikk az összes szabadáras árucikk eladását tartalmazza! A 3-as számú listában felsorolt csoportok a következők: Teljes összesen (Grand total) Nagykereskedők összesen 3. Negatív tételek összesen 4. Mért árucikkek összesen 5. Nem mért árucikkek összesen 6. Visszavett árucikkek összesen 9

10 A listák fejlécének engedélyezéséhez: 0 * 1 * F Prog FEJLÉC 1 FEJLÉC Nyomja meg egymás után a gombot! Nyomja meg a 0-át majd a *-ot 3. Adjon meg: 0 - t, ha nem szeretne fejlécet nyomtatni 1 - et, ha szeretne fejlécet 4. Nyomja meg a *-ot a mentéshez és az F gombot a kilépéshez! * F C LISTA TÖRLÉS 13 ELADÁSI ADATOK TÖRLÉSE Az árucikkek eladási adatainak törléséhez: Nyomja meg a * majd az F gombot és adja meg a listák elérési kódját! ( az alapbeállítás) Nyomja meg a C gombot 7-szer egymás után. Minden eladási adatot törölt. A címkéző egy összesen listát nyomtat. 0 * * Prog Készlet 0 14 KÉSZLETEK Ezzel a funkcióval az LP2500 raktárkészletet képes nyilvántartani. A használathoz: Nyomja meg egymás után a gombot! Nyomja meg a 0-át és a * gombot kétszer! 1 KÉSZLETEZES 3. Nyomja meg az 1 gombot a készletező módba való belépéshez! Ha befejezte a raktározást a fenti paramétert vissza kell állítania 0 -ra, hogy normál üzemmódban dolgozhasson! * * O1 Készlet 1 KÉSZLETEZES Készlet Készlet Készlet 4. Nyomjon meg a *-ot az adatok elfogadásához, és 4-szer *-ot a programozás módba való kilépéshez! Nyomja meg a *-ot a készletező módban való munkához! Ha a készülék készletező módban dolgozik a kijelzőn a készlet felirat lesz látható. Egy árucikk raktárba vételéhez: Helyezze az árucikket a mérőtálcára! Válassza ki (a cikklistából) a megfelelő árucikk kódot! 3. Nyomja meg a megfelelő eladó memória gombot a blokk nyomtatásához! A blokkon látni fogja a dátumot, az időt, az eladó memóriát, blokk számát és az árucikk számát, tömegét és egységárát. Az összes készletről készített lista nyomtatásával kapcsolatban lásd: 12 pont! Az összes készlet nullázásához. lépjen be lista üzemmódba, és nyomja meg az O1 eladó gombot 7-szer egymás után! + * C 2 PLU 02 Ár C 3 PLU 03 Ár PLU ÁRAK GYORS VÁLTOZTATÁSA Normál üzemmódban tartsa lenyomva addig, amíg csippanást nem hall, annak az árucikknek a direkt memória gombját, amelynek meg kívánja változtatni az árát. A kijelzőn megjelennek a PLU szerkesztésére szolgáló mezők. A + és gombbal mozoghat az egyes cikkek között A *-gal érvényesítse a változtatásokat. 10

11 16 ELSŐ SZÍNTŰ ÖSSZESEN (SUBTOTAL) NYOMTATÁSA Normál üzemmódban nyomja meg a SHIFT és TOT1 gombokat. A készülék kinyomtatja az első szintű subtotal címkét. Ebben az esetben a művelet végén az adat nem tárolódik a az első szintű összesen (TOTAL) memóriába és annak tartalma nem fog törlődni. 3. ÁRUCIKKEK, TÁRÁK ÉS ELADÓK PROGRAMOZÁSA 7 Pro9. Total reset RESET SCALE 3.1 TELJES TÖRLÉS A készülék memóriájának teljes törléséhez: Lépjen be programozás üzemmódba! Nyomja meg a gombot 7-szer! Amennyiben a mérleg memóriájának teljes törlését választja, a gyárban felprogramozott címkeformátumok és logók is elvesznek! 7 1 A DCCLEAR-SP1 SPECIAL CLEAR 3.1 Árucikkek törlése Amennyiben a címkeformátumok és a logók kivételével kívánja törölni az egész memóriát: Lépjen be programozás üzemmódba! Nyomja meg az 1 A gombot 7-szer! Pro9. K. PLU n. M. K. 1 PLU 00 n.01 0 M. C. 1 PLU 01 n.01 0 M. C. 1 PLU 01 n.01 3 M. ALMA C. 1 PLU 01 PRI. 05 C. 1 PLU 01 TYP. 0 MÉRT C. 1 PLU 01 SECT. 0 WEIGHED C. 1 PLU 01 FORM ÁRUCIKKEK PROGRAMOZÁSA Az árucikkek adatainak beviteléhez a következőket kell tennie: Lépjen be programozás módba a gombok egymás utáni megnyomásával! Nyomja meg az 1 gombot. A szerkesztendő kód, a hozzá tartozó PLU ás az árucikk neve megjelenik a kijelzőn. 3. Adja meg az árucikk kódját (6 számjegy)! Nyomja meg a -et a következő paraméterre ugráshoz! 4. A numerikus billentyűzet segítségével, adja meg az árucikkhez rendelt direkt memória gomb számát (1-től 64-ig)! Nyomja meg az -et a következő paraméterre ugráshoz! 5. Használja az alfanumerikus billentyűzetet a árucikk nevének beviteléhez (max. 20 karakter)! Nyomja meg az -et az árucikk egységárának megadásához (Ft/kg)! 6. Adja meg az árucikk egységárát (6 számjegy)! A nem fix áras cikkek esetében adjon meg 0-t az ár helyett! Nyomja meg az -et az árucikk típusának programozásához! 7. Adja meg az árucikk típusát! 0 - mért áru 5 - darabáras darált marha 1 darabáru 6 - mért kötegelt áru 2 - mért marhahús 7 - darabáras kötegelt áru 3 - darabáras marha 8 - fix tömegű áru 4 - darált marha 9 - csak tömeg Nyomja meg az -et a továbblépéshez! 8. Adja meg annak a szekciónak a számát amelybe az árucikket felveszi (1-től 9-ig)! Így később külön ellenőrizheti majd a szekcióba tartozó árucikkek eladásait. A címkeformátum megadásához lépjen tovább az -szel! 9. Adja meg azt a címkeformátumot, mellyel az erre az árucikkre vonatkozó információt nyomtatni szeretné. A programozható formátumok közül válasszon egyet (1-20-ig)! (Lásd 5.2 Címkeformátum) Az -szel lépjen tovább! 11

12 C. 1 PLU 01 VAT 0 C. 1 PLU 01 E. DAT Adja meg az 5 előre programozott ÁFA-kulcs közül azt, amelyik erre az árucikkre vonatkozik! (Lásd 3.3 ÁFA-kulcsok programozása) Az -szel lépjen tovább lejárat programozásához! 1 Egy árucikk lejárati dátumát kétféleképpen adhatja meg: Egy konkrét dátum megadásával nap-hónap-év formátumban (nnhhéé) A címke kiadásától számított napok számával. Az -szel lépjen tovább az árucikkhez tartozó tára értékének megadásához! 1 Az árucikkhez tartozó tárát kétféleképpen adhatja meg: C. 1 PLU 01 TARE 90 A numerikus billentyűzetről A tára tömegét a mérőlapra helyezve, majd megnyomva a T gombot * F C. 1 PLU 01 T 01 14n M. C. 1 PLU 01 T M. C. 1 PLU 01 F.Con C. 1 PLU 01 T M. Nyomja meg az -et a PLU-hoz tartozó szövegsorok programozásához! 13. Adja meg PLU-hoz kapcsolódó szövegsorok tartalmát! Minden árucikkhez összesen 3 sorban, soronként 24 karakterből álló szöveget kapcsolhat. A sorok egyszerű szöveg mellett az összetevőkre vonatkozó kódokat is tartalmazhatják! Nyomja meg a TOT3 gombot egy összetevő beillesztéséhez! Használja az -et a következő szövegsor megadásához! Végül lépjen tovább az -szel az extra dátum programozásához! 14. Adja meg az extra dátumhoz (pl. fogyasztható, csomagolva stb.) tartozó adatokat a 1 pontban leírtakhoz hasonlóan! Az -szel lépjen tovább! 15. Itt megadhat egy 4. szövegsort is, amely maximum 256 karakter hosszúságú lehet. Amennyiben összetevőket ad meg, ez maximum 128 összetevőt jelent. A szövegsorban a szöveg részt és az összetevőket tetszőlegesen kombinálhatja. Ilyen típusú szövegsort a készülék memóriájának korlátai miatt csak legfeljebb 100 árucikk esetében használhat! Nyomja meg a * gombot az árucikk mentéséhez, majd folytassa a programozást a következő árucikkel vagy lépjen vissza a kezdeti programozási üzemmódba az F gomb segítségével! 1 TOT3... * Prog. C 1 C PLU másolása A már elmentett PLU-kat a következőkeppen másolhatja: Lépjen be programozás módba a gombok egymás utáni megnyomásával! Nyomja meg az 1-es gombot és válassza ki a másolandó PLU-t! 3. Nyomja meg a TOT3 gombot! 4. Adja meg az új PLU számát! 5. Nyomja meg a *-ot a mentéshez! Amennyiben a PLU még nem létezik a készülék létre fogja azt hozni. Amennyiben már létezik, az eredetit automatikusan felülírja. 12

13 3.3 ÁFA-KULCSOK PROGRAMOZÁSA Prog. 7 VAT Az LP-2500 minden árucikkhez hozzá tud rendelni egyet az 5 beprogramozott ÁFAkulcs közül. (Lásd 3.2) Az ÁFA-kulcsokat a következőképpen programozhatja be: Lépjen be programozás módba a gombok egymás utáni megnyomásával! Nyomja meg a 7-es gombot!... * F VAT VAT VAT RATES Az ÁFA-kulcs megjelenik a képernyőn. 3. A numerikus billentyűzetről adja meg a az ÁFA százalékos értékét! Használja a C gombot a javításhoz! 4. A *-gal mentse az adatot, majd folytassa a programozást a következő ÁFA-kulcs bevitelével! Nyomja meg az F gombot a kezdeti programozás módba való visszatéréshez! (3. fejezet) Prog. 3.4 TÁRA ÉRTÉKEK PROGRAMOZÁSA Az előreprogramozott tára értékek beviteléhez kövesse a következő utasításokat: Lépjen be programozás módba a gombok egymás utáni megnyomásával! T * Prog. tar T * * F Prog. tar TARE TARE Prog. tar TARE Nyomja meg a T gombot a tára programozásához! Az első programozható tára értéke megjelenik a kijelzőn. 3. A * gombbal lépjen tovább ahhoz a tára értékhez, amelyet meg kíván adni! (T1- T9) Adja meg a tára értékét a tára tömeg mérőlapra helyezésével és a T gomb megnyomásával vagy a közvetlenül a numerikus billentyűzetről! A C gombbal javíthatja a hibás értékeket. 4. Használja a *-ot a mentéshez és a következő tára programozásához ( pont). Nyomja meg az F és * gombokat a normál üzemmódba való visszatéréshez! 3.5 ELADÓK FELVÉTELE ÉS ELTÁVOLÍTÁSA Prog. A következő lépésekben azokat a lépéseket tekintjük át, amelyekkel eladókat rendelhet hozzá a készülék eladó memória gombjaihoz vagy távolíthat el onnan. TOT3 SALES ASS. V1 V2 V3 Lépjen be programozás módba a gombok egymás utáni megnyomásával! Nyomja meg a TOT3 gombot! + REGIS V1 V2 V3 3. Nyomja meg a + gombot az eladó hozzárendeléséhez (a gombot az eltávolításhoz)! A még szabad eladó memóriák villognak a kijelzőn. O3 REGIS V3 4. Nyomja meg a szerkeszteni kívánt eladó memória gombját, adja meg az eladóhoz tartozó 5 számjegyű kódot, majd nyomja meg a *-ot!... * * F Code REGIS 06 OM V3 SANTI 5. Írja be az eladó nevét! (max. 20 karakter) 6. Nyomja meg a *-ot a beállítás mentéséhez és az F és * gombokat a normál üzemmódba való visszatéréshez! 13

14 6 F Prog.... Dir key C * DIRECT KEYS 0 tec 3.6 DIREKT MEMÓRIA GOMBOK PROGRAMOZÁSA A direkt memória gombokat anélkül is hozzárendelheti egyes, a memóriában tárolt PLU-khoz, hogy be kellene lépnie az ÁRUCIKKEK PROGRAMOZÁSÁ programpontba! (3.2 pont) Lépjen be programozás módba a gombok egymás utáni megnyomásával! Nyomja meg a 6 gombot! 3. A numerikus billentyűzet használatával adja meg az árucikk kódját, majd nyomja meg azt a direkt memória gombot, amelyhez az árucikket hozzá kívánja rendelni! Használja a *-ot a mentéshez, és folytassa a programozást a következő árucikkel, vagy nyomja meg az F gombot a kezdeti programozási módba való visszalépéshez! (3. pont) 3.7 KÖTEG SZÁM A köteg szám független a PLU-któl vagy a címkeformátumoktól. A megadásához: SHIFT TOT2 0 Nyomja meg a SHIFT TOT2 gombokat!... BATCH NO. Adjon meg egy maximum nagyságú számot! Teljes memória törlés esetén a batch number automatikusan 0 értéket vesz fel. A PLU-khoz kétféle árucikket rendelhetünk hozzá. * BATCH NO. 0 6-os típus = egységáras kötegelés A PLU kiválasztásakor adja meg a köteg számot. Nyomja meg a *-ot a továbblépéshez! O2 Nyomja meg az O2 eladó gombot! * 0 7-es típus = darabáras kötegelés A PLU kiválasztásakor meg kell adnia a köteg számot. T BATCH NO. Nyomja meg a *-ot a továbblépéshez, majd a T gombot O2 Nyomja meg az O2 eladó gombot! Prog O3 * * * Köteg-01 Köteg-01 Név m Köteg K 0 n KÖTEGELT CÍMKE PROGRAMOZÁSA Lépjen be programozás módba a gombokka! Nyomja meg az O3 gombot a címke köteg programozásához! 3. Adja meg a köteg számát! 4. Nyomja meg a * gombot! 5. Adja meg a köteg nevét! 6. Nyomja meg a * gombot! 7. Nyomja meg az gombot! 8. Adja meg a PLU kódot! 9. Nyomja meg az gombot! 10. Adja meg a nyomtatni kívánt címkék számát! 1 Ha szükséges ismételje a lépéseket a 7. ponttól! 1 A mentéshez használja a * gombot! A készülék memóriája maximum 50 köteg szerkesztését teszi lehetővé. 14

15 Egy köteg törléséhez: Lépjen a kurzorral a köteg számához! Nyomja meg a T gombot a teljes köteg törléséhez! Egy mező törléséhez: Lépjen a kurzorral a törlendő mezőre! Nyomja meg a C gombot! A kötegekkel kapcsolatos műveletekhez kapcsolódó gombok és funkcióik: Gomb Funkció T Köteg törlése C Mező törlése Lépés a következő mezőre * Adat mentése, lépés a következőre + Következő köteg szám - Előző köteg szám SHIFT és PLU * Köteg-01 Köteg KÖTEGEK NYOMTATÁSA A kötegek nyomtatásához: Nyomja meg a SHIFT és PLU gombot! Válassza ki a köteg számokat! 3. Nyomja meg a *-ot a nyomtatás megkezdéséhez! A nyomtatást bármely gomb megnyomásával megszakíthatja! 4. A NYOMTATÓ BEÁLLÍTÁSA Prog A címkézés nyomtatási beállításainak módosításához: Nyomja meg a gombot a programozás módhoz! + Nyomtatás beáll Alsó margó 025 ALSÓ MARGÓ Nyomtatás beáll Kontraszt 8 ALSÓ MARGÓ Nyomtatás beáll Címkeformát 01 CÍMKEFORMÁT Nyomtatás beáll Fejléc 2 FEJLÉC Nyomtatás beáll Nyomja meg a + gombot! 3. A numerikus billentyűzet segítségével adja meg azt a távolságot, amely az utolsó nyomtatott sor és a címke vége között van. (alsó margó) Nyomja meg az -et a mentéséhez és a következő paraméter programozásához! 4. A numerikus billentyűzet segítségével adja meg a kívánt kontraszt értéket 1 és 9 között! Nyomja meg az -et a mentéséhez és a következő paraméter programozásához! 5. Adja meg a kívánt címkeformátumot! Nyomja meg az -et a mentéséhez és a következő paraméter programozásához! 6. Adja meg a fejlécre vonatkozó paraméter értékét: 0 visszahúzás, fejléc nélkül 1 üres fejléc 2 visszahúzás, fejléc nyomtatással 3 Fejléc nyomtatás Nyomja meg az -et a mentéséhez és a következő paraméter programozásához! Blokk vége 3 7. Adja meg a blokk végét követő üres sorok számát! Nyomja meg az -et a BLOKK VÉGE Nyomtatás beáll Felső margó 32 FELSŐ MARGÓ Nyomtatás beáll Formátum tot00 ÖSSZESEN FOR mentéséhez és a következő paraméter programozásához! 8. Adja meg a felső margó méretét! (A távolság a címke felső széle és az első nyomtatott sor között.) Nyomja meg az -et a mentéséhez és a következő paraméter programozásához! 9. Adja meg az Összesen (TOTAL) 1 formátumot! 15

16 10. Adja meg az Összesen (TOTAL) 2 formátumot! 1 Adja meg az Összesen (TOTAL) 3 formátumot! * 1 Nyomja meg a *-ot a beállítások mentéséhez! 4.1 GYORS PAPÍRTÍPUS VÁLTÁS SHIFT és TOT3 * Nyomja meg a SHIFT majd a TOT3 gombot! Válassza ki a kívánt működési módot a 6.5 pontban (papír típus) leírtak szerint! 3. Nyomja meg a * gombot! 5. BLOKK- ÉS CÍMKE TERVEZÉS 5.1 BLOKK TERVEZÉS A blokk- és címketervezésnél az egyes gombok funkciót az alábbi táblázatban foglaltuk össze: Gomb F Funkció Visszalépés programozási módba C Törlés Eltárolt sorok nyomtatása + Következő adat mezőre lépés - Előző adat mezőre lépés T Üres sor beszúrása TOT2 Szöveg középre rendezése * Sor mentése Prog 2 + S.124 SOR SZÁMA S.204 SOR SZÁMA S.214 NORMAL BETŰ + + TOT2 * F S.214 KONTRASZT S.214 P.01 0 M S.214 P.01 0 M TELECOM Összesen 8 sor blokk fejlécet programozhat be. Ezek közül mindegyik 13 vagy 26 karakterből állhat, a betűtípustól függően. A programozás menete: Nyomja meg a gombot a programozás módhoz! Nyomja meg a 2 gombot a fejlécek programozásához! Az első villogó mező az éppen szerkesztendő sor számát jelzi. 3. Adja meg a szerkesztendő sor számát (1-8)! Az -4. sorok a blokk valódi fejlécét jelentik, a dátum és idő sorok előtt vannak. Az 5. és 6. sorok a vásárló összesen összege alatt vannak, míg a 7. és 8. sorok a blokk legvégén. Nyomja meg a + gombot a betűtípus programozásához! 4. A betűtípusokat a következő értékek szerint állíthatja be: 0 A sor nem kerül nyomtatásra a blokkon 1 Normál betűtípus, 26 betű soronként 2 Dupla szélességű betű, 13 karakter soronként 3 dupla magasságú betű, 26 karakter soronként 4 dupla magasságú és szélességű betű, 13 karakter soronként Nyomja meg a + gombot a kontraszt programozásához! 5. A harmadik számjegy jelenti a kontraszt értékét. A nagyobb szám erősebb kontrasztot jelent. (alapbeállítás: 4) Nyomja meg a + gombot a szöveg beírásához! 6. Írja be a megfelelő sorhoz tartozó szöveget az alfanumerikus billentyűzet és a karakter kódok segítségével (10.5 pont) Ha kívánja, rendezze középre a beírt szöveget a TOT2 megnyomásával! Nyomja meg a * gombot a beírt sor mentéséhez. Ezzel továbblépett a következő sorra, a programozásban pedig újra a 4-es ponthoz lépett! 16

17 * 7. Használja az F gombot a kezdeti programozási helyzetbe való visszatéréshez, majd nyomja meg a *-ot a normál üzemmódba való kilépéshez! PLU * Prog FOR.0 FORMÁTUM FOR.1 SZ.000 M.000 FORMÁTUM FOR.1 SZ.432 M.000 FORMÁTUM FOR.1 SZ.432 M.480 FORMÁTUM 5.2 CÍMKE TERVEZÉS A 20 lehetséges címkeformátum egyikének definiálásához kövesse az alábbi lépéseket: (A címke programozásból való kilépéshez bármikor nyomja meg az F gombot.) Lépjen be programozás módba a gombokkal! Nyomja meg a PLU gombot! 3. Adja meg annak a címkeformátumnak a számát, amelyet programozni szeretné! (1-20-ig) A C gombbal választhat másik formátumot! Lépjen tovább az -szel a címke méretének megadásához! 4. Adja meg a címke szélességét nyomtatási pontban! Egy milliméter 8 pontból áll, tehát a maximális megadható érték: 432 (54mm). Lépjen tovább az -szel! 5. Adja meg a címke magasságát nyomtatási pontban! Egy milliméter itt is 8 pontot jelent, így a maximális érték 1200 (150mm) Nyomja meg a *-ot a mentéshez! 6. Most a numerikus billentyűzetről adja meg annak a mezőnek a számát, amelyet szeretne a címkén szerepeltetni. A mezőket az alábbi táblázatban találja meg. Egy már definiált formátum esetében a + és gombokkal tud lépkedni a mezők között és kiválasztani azt, amelyiket változtatni kíván. Mező Leírás Mező Leírás 1 Vonalkód EAN Összeg Euróban 2 Összeg 57 Ár Ft-ban 3 Tömeg / Darabszám 58 Teljes dátum 4 Idő Ár 61 Szövegsor 1 TÖMEG vagy DARAB 7 Dátum 62 Szövegsor 2 ÁR 8 Lejárati dátum 63 Szövegsor 3 ÖSSZEG 9 Eladható dátum 64 Szövegsor 4 Kg vagy Szövegsor 5 Ft/kg vagy Ft/db 11 Formátum száma 66 Szövegsor 6 Ft 12 Név 67 Szövegsor 7 TÖMEG vagy DARAB 13 Árucikk szövegsora 68 Szövegsor 8 Ft/kg vagy Ft/darab 14 Árucikk szövegsora 69 Szövegsor 9 Csomagolva 15 Árucikk 3. szövegsora 70 Szövegsor 10 Lejárati dátum 16 Árucikk kódja 71 Szövegsor 11 Minőségét megőrzi 17 Fejléc sora 72 Szövegsor 12 Kassza bon 18 Fejléc sora 73 Szövegsor 13 Összesen 19 Fejléc 3. sora 74 Szövegsor 14 Tömeg kg vagydarab 20 Fejléc 4. sora 75 Szövegsor 15 Összesen Ft 21 Fejléc 5. sora 76 Szövegsor 16 Csomagolási dátum 22 Fejléc 6. sora 77 Szövegsor 17 Lejárat 23 Fejléc 7. sora 78 Szövegsor 18 TÁRA 24 Fejléc 8. sora 79 Szövegsor 19 Köteg szám 25 Tára 80 Szövegsor 20 Tárolható Szövegsor C -on 27 Eladó neve 82 Szövegsor 22 Fagyasztva Szövegsor 23 AKCIÓ 29 EAN Összesen (TOTAL) 84 Szövegsor 24 Megtakarítás Szövegsor 25 Árengedmény Szövegsor 26 Euró Szövegsor 27 Euro/kg vagy Euró/db 33 Szekció / mező neve 88 Szövegsor 28 Euró/dbvagy Euró/kg Szövegsor Árucikk 4. szövegsora 90 Szövegsor 30 Csekk Ábra Logó Műveletek száma TOTAL alatti műveletek száma Akkumulált tárák 101 Szöveg Köteg szám 47 Akkumulált bruttó tömeg 102 Köteg szám 48 EAN Szöveg Pénztár 49 EAN UPL 104 Szöveg Bruttó tömeg 50 EAN Aktív eladó kódja 51 EAN Darabár Euro EAN Bruttó tömeg 55 Euro árfolyam 17

18 Vonalkódok esetében a maximális megadható magasság 31,5 mm! Ha egy összesen (TOTAL) címkét nyomtat, a tömeg mező helyén az tömeg összesen az összeg mező helyett az összeg összesen jelenik majd meg. Egy címkén maximum 80 mező szerepelhet! A marhahúsokra vonatkozó mezőkkel kapcsolatban lásd pontot! Ha címketervezés közben szeretné megnézni egy mintacímkén hol tart, nyomja meg a TOT3 gombot! 0.01 X.010 Y.350 Vonkód R.0 T.00 VONALKÓD 7. A mező kiválasztása után, adja meg annak x és y koordinátáit, elforgatását és a betűtípust! Az gombbal léphet tovább a programozandó paraméterek között. Az x és y koordináták 0 és a címkeméret közti értékeket vehetik fel. Az elforgatásra vonatkozó paraméterek a következők: 0 nincs elforgatás A betűtípust egy 0 és 99 közötti szám megadásával állíthatja be. Ezzel az értékkel adja meg a betűtípust és a betűméretet is. A szám egy összeg, melynek egyik tagja az alap betűtípus, a másik tagja a különböző irányú nagyítás / torzítás mértékét jelölő szám. Az alap betűtípusokhoz tartozó értékek a következők: Alap betűtípus Méret (szélesség magasság) A nagyításhoz / torzításhoz a kiválasztott alap betűtípushoz tartozó értékhez adja hozzá az alábbi táblázat szerinti értékeket! Érték Nagyítás / torzítás 0 szélesség 1, magasság 1 1 Szélesség 2, magasság 2 2 Szélesség 3, magasság 3 3 Szélesség 4, magasság 4 4 Szélesség 5, magasság 5 5 Szélesség 1, magasság 2 6 Szélesség 2, magasság 1 7 Szélesség 2, magasság 3 8 Szélesség 3, magasság 2 9 Szélesség 4, magasság 3 10 Szélesség 3, magasság 4 11 Szélesség 5, magasság 4 12 Szélesség 4, magasság 5 13 Szélesség 2, magasság 4 14 Szélesség 2, magasság 5 A + és gombokkal itt is előre-hátra mozoghat az egyes paraméterek között, míg a * gombbal mentheti a változásokat, illetve a mező utolsó paramétere után a következő mezőre ugorhat. 18

19 TOT2 TOT2 * 0.01 TÖRLÉS VONALKÓD 0.00 TÁROLÁS FOR.1 TÁROLVÁ A TOT2 gombbal a nem kívánt mezőket törölheti a formátumból. Ilyen esetben a készülék megerősítést kér. Ha biztos a törlésben, nyomja a TOT2-t újra, ha mégsem szeretné törölni, nyomja meg a C gombot! Egy formátum hátralevő mezőinek törléséhez válassza ki az első törlendő mezőt és írjon 00-t a mező számhoz! Ha szeretné kinyomtatni a címkeformátum egyes mezőihez tartozó paraméterek listáját, nyomja meg a PLU gombot! 8. Végül válassza ki a 00 jelű mezőt, és nyomja meg a *-ot a formátum mentéséhez! Nyomja meg az F és * gombot a programozásból való kilépéshez! - * T TOT2 FOR.1 FORMÁTUM FOR.1 SZ.432 M..480 FORMÁTUM FOR.2 SZ.432 M..480 FORMÁTUM FOR.2 SZ.000 M..000 FORMÁTUM 5.1 Címkeformátum másolása Válassza ki a másolni kívánt formátumot (előző fejezet és 3. pontjai) Nyomja meg a gombot! 3. Adja meg annak a formátumnak a számát ahová másolni szeretne! 4. Nyomja meg a *-ot a mentéshez! 5.2 Címkeformátum törlése Válassza ki a törölni kívánt formátumot! (előző fejezet és 3. pontjai) Nyomja meg a T gombot és a TOT2! Ha címketervezés közben szeretné megnézni egy mintacímkén hol tart, nyomja meg a TOT3 gombot! 6. BEÁLLÍTÁSOK Az LP2500 működését az alábbi paraméterek beállításával alakíthatja igényeinek megfelelően. 7 X Prog PROGRAMOZÁS Teljes törlés 6.1 TELJES TÖRLÉS Nyomja meg a gombokat a programozás üzemmódba való belépéshez! Nyomja meg 7-szer egymás után az X gombot a teljes törléshez! A törlés leállításához az F és * gombokat használhatja! MÉRLEG INDÍTÁS Teljes törlés esetén a címkézőben tárolt címkeformátumok és feltöltött a logók is elvesznek! Prog 7 1 A PROGRAMOZÁS Cikk törlés CIKKEK TÖRLÉS 6.1 Árucikkek törlése Az árucikkek törlése során a készülék teljes memóriája törlődik a címkeformátumokat és logókat kivéve. Nyomja meg a gombokat a programozás üzemmódba való belépéshez! Nyomja meg 7-szer egymás után az X gombot a teljes törléshez! A törlés leállításához az F és * gombokat használhatja! 19

20 6.2 ÁLTALÁNOS BEÁLLÍTÁSOK A beállítások programozásánál néhány gomb mindig ugyanazzal a funkcióval bír. Ezeket foglaltuk össze az alábbi táblázatban. Gomb Funkció F Visszalépés a kezdeti programozási módba C Törlés X Beállítások nyomtatása XX Y XX paraméterre ugrás * Érték mentése, ugrás a következőre Prog PROGRAMOZÁS Csopor 00 CSOPORT SZÁM Disz L NAGYKER LIM. Nyomja meg a gombokat a programozás üzemmódba való belépéshez! Nyomja meg a 4 gombot a beállítási paraméterek programozásához! 3. Adja meg annak a csoportnak (mérleg hálózatban) a számát amelybe az LP2500 tartozik! (0-99) Lépjen tovább a * gombbal! 4. Adja meg azt az összeget, amely felett a vásárlók nagykereskedőnek számítanak! Nyomja meg a *-ot a mentéshez! A többi paraméter beállításához kövesse az alábbi alpontokat! 4 * * Conf.00 0 VONALKÓD 6. Paraméter 00: vonalkód Itt azt állíthatja be, hogy a készülék adjon-e nyomtasson-e vonalkódot és ha igen, akkor hogyan. A beállítási értékek a következőket jelentik: 0 Akkor nyomtat vonalkódot a blokkon, ha az összeg pozitív (alapbeállítás) 1 Mindig van vonalkód a blokkon, ha a végösszeg negatív, akkor nulla jelenik meg 2 Nincs vonalkód 3 Mindig van vonalkód a végösszeg abszolút értékével Lépjen be programozás üzemmódba, majd válassza a beállítások módosítását! (Lásd 6.2 fejezet) 4 * * 1 A Conf.01 0 VISSZAJÁRÓ 6.2 Paraméter 01: Visszajáró számítás Beállíthatja, hogy az LP2500 kiszámolja-e a visszajárót a blokk nyomtatása előtt. 0 nincs visszajáró számítás (alapbeállítás) 1 van visszajáró számítás Lépjen be programozás üzemmódba, majd válassza a beállítások módosítását! (Lásd 6.2 fejezet) 20

21 6.3 Paraméter 02: Fix tára használat Engedélyezheti vagy letilthatja a rögzített tára használatát. 0 van fix (rögzített) tára (alapbeállítás) 1 nincs fix tára 4 * * 2 B Conf.02 0 FIX TÁRA Lépjen be programozás üzemmódba, majd válassza a beállítások módosítását, és keresse meg a 02-es paramétert! (Lásd 6.2 fejezet) 4 * * 3 C Conf.03 0 FIX ÁR 6.4 Paraméter 03: Fix ár használata Engedélyezheti vagy letilthatja a rögzített ár használatát. (Rögzített ár használatakor az F gomb megnyomásával az utoljára használt ár nem törlődik a kijelzőről az áru mérőtálcáról történő levételét követően.) 0 az ár rögzíthető (alapbeállítás) 1 az ár nem rögzíthető keresse meg a 03-as paramétert! (Lásd 6.2 fejezet) 6.5 Paraméter 04: Papír típusa Itt beállíthatja, hogy az LP2500 milyen típusú papírral és milyen nyomtatási módban dolgozik. 0 folyamatos blokkpapír, blokk mód 1 folyamatos blokkpapír, darabáru mód (nyomtatás minden memóriaművelet után) 2 folyamatos blokkpapír, blokk mód (nyomtatás minden memóriaművelet után) 3 címke papír, blokk mód 4 címke papír, darabáru mód 5 címke papír, címke mód 6 öntapadós folyamatos papír, blokk mód 7 öntapadós folyamatos papír, darabáru mód 8 öntapadós folyamatos papír, címke mód 9 címke papír (papír hordozó nélkül) Conf * * 4 D PAPÍR TÍPUS lépjen a 04-es paraméterhez! (Lásd 6.2 fejezet) 21

22 6.6 Paraméter 05: Szorzás engedélyezése Engedélyezheti vagy letilthatja a szorzás műveletet. 0 szorzás engedélyezve (alapbeállítás) 1 szorzás tiltva 4 * * 5 E Conf.05 0 SZORZÁS menjen a 05-ös paraméterhez! (Lásd 6.2 fejezet) 4 * * 6 F Conf.06 0 ÖSSZEADÁS 6.7 Paraméter 06: Összeadás engedélyezése Engedélyezheti vagy letilthatja az összeadás műveletet. 0 összeadás engedélyezve (alapbeállítás) 1 összeadás tiltva Lépjen be programozás üzemmódba, majd válassza a beállítások módosítását éa menjen a 06-os paraméterhez! (Lásd 6.2 fejezet) 4 * * 7 G Conf.07 0 KIVONÁS 6.8 Paraméter 07: Kivonás engedélyezése Engedélyezheti vagy letilthatja a kivonás műveletet. 0 kivonás engedélyezve (alapbeállítás) 1 kivonás tiltva lépjen a 07-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 8 H Conf.08 0 BLOKK MÓDOS 6.9 Paraméter 08: Blokk módosítása Ezzel a paraméterrel azt állíthatja be, hogy engedélyezi-e a blokkok tartalmának módosítását. 0 módosítás engedélyezése (alapbeállítás) 1 módosítás letiltása menjen a 08-as paraméterhez! (Lásd 6.2 fejezet) 22

23 6.10 Paraméter 09: Blokk küldése PC-nek Beállíthatja, hogy az LP2500 hogyan küldje a blokk tartalmát a csatlakoztatott PC-nek. 0 blokk küldésének engedélyezése 1 blokk küldése a következő eladás tárolásakor 2 azonnal küldi a blokkot (nem lehet újra megnyitni a blokkot) 4 * * 9 I Conf.09 0 BLOKK PC-NEK menjen a 09-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 10 J Conf.10 0 TÖMEG EGYSÉ 6.11 Paraméter 10: Eladás grammonként vagy kilónként Beállíthatja, hogy a készülék az eladott egységek tömegét grammban vagy kilogrammban mutassa 0 eladás grammonként 1 eladás kilogrammonként menjen a 10-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 11 K Conf.11 0 KASSZA BON 6.12 Paraméter 11: Kassza bon Ezzel a paraméterrel beállíthatja, hogy a készülék hogyan működjön a kassza bon kiadásával kapcsolatban. 0 nem ad kassza bont 1 van kassza bon és vonalkód a blokkon 2 van kassza bon és vonalkód a kassza bonon 3 van kassza bon és vonalkód a blokkon és a kassza bonon is lépjen a 11-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 12 L Conf.12 0 BON TAVOLSÁG 6.13 Paraméter 12: Kassza bon távolság Itt adhatja meg a blokk és a kassza bon nyomtatása közötti időt valamint a címkén levő távolságukat. 0 a bon a * megnyomásakor vagy 10 másodperc múlva nyomtatódik 1-9 az üres sorok száma a blokk vége és a kassza bon között lépjen a 12-es paraméterhez! (Lásd 6.2 fejezet) 23

24 6.14 Paraméter 13: ÁFA nyomtatása Beállíthatja, hogy az LP2500 rányomtassa-e az ÁFÁ-t a blokkra 0 ÁFA nyomtatása 1 ÁFA nem kerül rá a blokkra 4 * * 13 M Conf lépjen a 13-as paraméterhez! (Lásd 6.2 fejezet) Paraméter 14: EAN 13 formátum Itt állíthatja be, hogy mit tartalmazzon a blokkokra és címkékre kerülő EAN 13 vonalkód. (az, amelyiknek a leírását a 6.29 és 6.30 fejezetben találja vagy az, amelyet alapbeállításként használ) Mindkét kód 12 alfanumerikus jelből áll, amelyeket a fejlécben normál szövegként kell programozni. A számok önmagukat jelentik, míg a az egyes betűk a következő jelentéssel bírnak: Betű Vonalkódbeli jelentés Betű Vonalkódbeli jelentés A csoport szám H tömeg B vásárló szám I ÁFA kulcs C árucikk kódja J köteg szám D eladó / alkalmazott kódja K szekció E blokk összesen L gyártó kódja F összeg jele (valuta) Q ellenőrző kód G árucikkek száma Y összesen második valutában Az alapbeállításként használt vonalkód blokkok és címkék esetében: 2AABBBBEEEEE Ha a teljes összeg nagyobb, mint a vonalkód formátumban definiált számjegyek (E) száma, akkor a vonalkód nem kerül nyomtatásra. A vonalkód beállításakor a következő értékeket használhatja: 4 * * 14 N Conf.14 0 EAN-13 FORMÁ 0 alapbeállítás 1 külön definiált formátum a blokkon, alapbeállítás a címkén 2 külön definiált formátum a címkén, alapbeállítás a blokkon 3 külön definiált formátum a blokkon és a címkén 4 szekció formátuma a címkén, alapbeállítás a blokkon 5 külön definiált formátum a blokknak, alapbeállítás a címkének lépjen a 14-es paraméterhez! (Lásd 6.2 fejezet) 24

25 6.16 Paraméter 15: Tára tömeg mutatása Beállíthatja, hogy a készülék mutassa-e a tára tömeget a kijelzőn 0 tára tömeg megjelenik a kijelzőn 1 tára tömeg nem jelenik meg a kijelzőn 4 * * 15 O 4 * * 16 P Conf.15 0 TÁRA MUTAT Conf.16 0 MARHAHÚS lépjen a 15-ös paraméterhez! (Lásd 6.2 fejezet) 6.17 Paraméter 16: Marhahús ellenőrzés Itt állíthatja be, hogy a készülék hogyan végezze a hús ellenőrzést 0 manuális ellenőrzés 1 automatikus ellenőrzés lépjen a 16-os paraméterhez! (Lásd 6.2 fejezet) 4 * * 17 Q Conf.17 0 ELADÓ NEVE 6.18 Paraméter 17: Eladó kódja a blokkon Eldöntheti, hogy az eladók neve és kódja szerepeljen-e a blokkokon. 0 nem nyomtatja az eladó nevét és kódját 1 nyomtatja az eladó nevét és kódját lépjen a 17-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 18 R Conf.18 0 SZOVEG RENDE 6.19 Paraméter 18: Szöveg rendezése Beállíthatja, hogy a beillesztett összetevőket a készülék egy sorba nyomtassa-e a szövegsorokkal. 0 a szövegsorok a beállított helyen nyomtatva, az összetevők külön sorban 1 összetevők egymás után lesznek nyomtatva a címkén lépjen a 18-as paraméterhez! (Lásd 6.2 fejezet) 25

26 4 * * 19 S Conf.19 0 TÁRA MUTAT 6.20 Paraméter 19: Mérőlap csatlakoztatás Itt állíthatja be, hogy a készülék mérőlappal vagy anélkül működik 0 működés mérőlappal 1 működés mérőlap nélkül lépjen a 19-es paraméterhez! (Lásd 6.2 fejezet) 4 * * 20 T Conf.20 0 CÍMKE KÉSLELT 6.21 Paraméter 20: Címke késleltetés Ezzel a paraméterrel azt adhatja meg, hogy legyen-e késleltetés (és mekkora legyen) a címke ismétlések illetve a kötegelt címkék között. 0 nincs késleltetés 0-9 a késleltetés mértéke másodpercben lépjen a 20-as paraméterhez! (Lásd 6.2 fejezet) 4 * * 21 U Conf.21 0 ISMÉTEL GOMB 6.22 Paraméter 21: Ismétlés gombnyomásra Ezzel a paraméterrel beállíthatja, hogy ismétléses címkenyomtatáskor vagy kötegelt címkék használatakor meg kell-e nyomni a * gombot a következő címke nyomtatásához vagy sem. 0 nem szükséges megnyomni a *-ot 1 meg kell nyomni a *-ot a következő címkéhez lépjen a 21-es paraméterhez! (Lásd 6.2 fejezet) 6.23 Paraméter 22: Pénztárgép csatlakozás Itt állíthatja be, hogy a készülékhez van-e pénztárgép kapcsolva, és ha van, akkor megadhatja a pénztárgéphez küldött jel hosszát ezredmásodpercben. 0 nincs pénztárgép ms ms ms ms ms 4 * * 22 V 26 Conf.22 0 PÉNZTÁRGÉP lépjen a 22-es paraméterhez! (Lásd 6.2 fejezet)
