3 Termékkatalógus, 1. kötet Adagolószivattyúk, komponensek és adagolórendszerek Adagolástechnika profik ára Az adagolástechnika lelke természetesen a szivattyú. Az optimális teljesítménytartományával és az adagolt közeghez illesztve a szivattyú felel a problémamentes adagolási folyamatért. Az 1. fejezetben találhatók az adagolószivattyúink, amelyek a legkisebb adagolási mennyiségtől a 75 l/h kapacitásig és 60 bar maximális ellennyomásig minden adagolási feladatot teljesítenek. Hosszú élettartamú és egyszerűen kezelhető továbbító- és tömlőszivattyúinkat terjedelmes szállítási teljesítménnyel a 2. fejezetben soroljuk fel. Ugyancsak ajánlunk illeszkedő alkotóelemeket, pl. erős tartályokat és kármentő edényeket is. Ha előnyben részesíti a teljes, előszerelt adagolórendszereket, akkor tekintse meg őket a 3. fejezetben. A szabványos vagy egyedileg gyártott, pontosan egymáshoz illesztett alkotóelemek tökéletes együttműködésben biztonságos és azonnal üzemkész teljes megoldást tesznek lehetővé. Az Ön érdekében dolgozunk Termékeink választéka különböző tényezőktől függ. Ha kérdései vannak az adagolástechnikával kapcsolatban, csapatunk szívesen áll rendelkezésére. Hívjon minket! Örülünk Önnek. Hétfőtől - péntekig 8:00 és 16:30 között ProMinent Magyarország Kft prominent@prominent.hu Műszaki vevőszolgálat prominent@prominent.hu Pump-Guide Online módon is informálódhat. Internetes oldalainkon bemutatjuk a ProMinent szivattyúk választékát. Egyszerűen adja meg a szállítási teljesítményt valamint az ellennyomást és a Pump-Guide bemutatja a megfelelő adagolószivattyúk előzetes választékát. Így gyorsan és kerülőutak nélkül megtalálja a szükségletének megfelelő szivattyút. Megjegyzés: Telefonon felvilágosítjuk Önt a megfelelő termékeink választékával kapcsolatban és sok esetben a teljes alkalmazás optimalizálásához is adunk tanácsokat. Bonyolultabb igények esetén tanácsadónk átadja Önt a külszolgálatunk egy kollégájának, aki a kérdéseit személyes megbeszélés keretében a helyszínen tisztázza. Eladás utáni szerviz Szerviztechnikusaink rendelkezésére állnak az alkalmazás során. Segítenek az első telepítésnél, karbantartási- és javítási munkák végrehajtásánál. Szívesen dolgozunk az Ön érdekében! prominent@prominent.hu

4 Lépésről-lépésre a megfelelő termékhez 1.0.1www.prominent.com Lépésről-lépésre a megfelelő termékhez Az adagolási feladatok különböző természetűek. Adja meg az adatait és mi szállítjuk az optimális megoldást! A következő adatlap segít az adagolási feladatának megoldásában. Adja meg ott az igényeit és adottságait és küldje el az info@prominent.com címre. Az adatai segítségével szervizközpontunk gyorsan eljut a legjobb eredményhez, az Ön ára optimális adagolószivattyú és tartozékok ajánlatához. Az adagolószivattyú és a tartozékok méretezéséhez szükséges adatok pk_0_002 Szívesen áttekintjük ezeket a pontokat Önnel együtt telefonbeszélgetés formájában. Támogatjuk Önt!

5 Szabad választás az azonosító kódoknál 1.0.1www.prominent.com Szabad választás az azonosító kódoknál Az azonosító kóddal meghatározza az alacsony nyomású adagolószivattyú tulajdonságait. Egyszerűen válassza ki, írja be a rövidítést az alsó sorba és már konfigurálta a termékét! Eldöntötte, melyik szivattyúsorozatra van szüksége. Most lehet összeállítani azt a szivattyút, amely pontosan megfelel az igényeinek. Először határozza meg a szivattyú típusát (1). Ez igazodik a kívánt szállítási teljesítményhez és a meglévő ellennyomáshoz. Az eredményt írja be egészen lent az azonosító kód szürke cellájába. Az adagolni kívánt közeg döntően meghatározza a adagolófej (2) és a tömítések (3) anyagát. Itt is rögzítheti a kiválasztott azonosítót az alsó sorba. Termékének a tulajdonságai kevés korlátozással szabadon választhatók. Haladjon oszlopról-oszlopra és így alakítsa ki az egyedi adagolószivattyújának az azonosító kódját. Szívesen adunk tanácsokat az adagolási feladata megoldásához. Ha még bármilyen kérdése van egyszerűen hívjon minket! ProMinent Magyarország Kft prominent@prominent.hu Műszaki vevőszolgálat prominent@prominent.hu

6 Az adagolószivattyúhoz tartozékokra is szükség van 1.0.1www.prominent.com Az adagolószivattyúhoz tartozékokra is szükség van A példaként bemutatott adagolási feladatok bemutatják, hogy milyen alkotóelemekre és tartozékokra van szükség az adagolási folyamat végrehajtásához. 1 Adagolószivattyú 2 DFMa átfolyásmérő egyedi löket felügyelettel és visszajelzéssel az adagolószivattyú felé 3 Szívógarnitúra szintkapcsolóval 4 Adagolótartály 5 Leeresztőcsap 6 Motoros keverő 7 Időkapcsoló óra a motoros keverőhöz 8 Jelzőkürt 9 Jelzőlámpa 10 Manométer a nyomástartó szelep pontos beállításához 11 Nyomástartó szelep 13 Adagolószelep Magával a szivattyúval gyakran nincs mit tenni. Ezután egy adagolási folyamat még további alkotóelemeket és tartozékokat igényel. Folyékony közegek adagolásához a ProMinent cég minden olyan terméket ajánl, amely az optimális folyamat lefutást garantálja. Ebben természetesen benne van a szakmai kompetencia és a tanácsadás is! AP_0004_SW3

7 Az adagolószivattyúhoz tartozékokra is szükség van 1 Adagolószivattyú 3 Szívógarnitúra szintkapcsolóval 4 Adagolótartály 5 Leeresztőcsap 6 Motoros keverő 7 Időkapcsoló óra a motoros keverőhöz 12 Többfunkciós szelep 13 Adagolószelep 12 AP_0005_SW3

8

9 Termékújdonságok - Adagolószivattyúk, komponensek és adagolórendszerek 1.0.1www.prominent.com Termékújdonságok - Adagolószivattyúk, komponensek és adagolórendszerek A sikeres allrounder új jellemzőkkel 2016-tól kezdve a ProMinent bővíti a Beta b működési spektrumát, a garantált tulajdonságok korlátozása nélkül. A szivattyú ekkor esetleg 0/ ma bemenettel is szállítható. Ezzel az iparban elterjedt standard jelzéssel a szivattyú teljesítménye távoli karbantartás során is vezérelhető. A 0/ ma beállítás egyszerű, a Beta b a Pulse Control Switch -en megfelelő helyzetekben épül be. A 0/ ma jel elektromágneses zavarbefolyásokkal szembeni érzéketlensége miatt a Beta b- széria hosszú vezérlővezetékeken keresztül is működtethető. A vezérlővezeték esetleges törését hibának ismeri fel és gyorsan jelzi vezető megfigyelőnek. Szintén iránymutató jelentősége van, hogy a Beta b bekötése a központilag vezérelt berendezésbe egyszerűen végrehajtható. Ezzel az új funkcióval a Beta b- széria továbbra is első helyen áll a vízkezelés és a vegyszerek adagolása területén. további információkhoz lásd az alábbi oldalt: 1-7 Mágnes membrán adagolószivattyú gamma/ X most Bluetooth interfésszel Opcionális Bluetooth-interfész az üzemi paraméterek kényelmes beállításához és konfigurációjához Szinte kopásmentes mágneses hajtás, túlterhelés ellen biztosított és gazdaságos A szabályozott mágneses hajtásnak köszönhetően 1 ml/ó felett alkalmas a folyamatos kismennyiségű adagoláshoz Az adagolóteljesítmény egyszerű beállítása közvetlenül l/h egységben A kívánt koncentráció közvetlen beadása a mennyiségtől függő adagolási feladatoknál Zavarmentes folyamat a hibás hidraulikus állapotok vagy a blokkolt nyomóvezetékek felismerésének köszönhetően Integrált nyomásmérés és kijelző az üzembe helyezés és a folyamat nagyobb biztonságáért Meglévő jeladó illesztése külső vezérlésen át feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével Külső vezérlés 0/4-20 ma-es szabványos jellel; egymáshoz rendelhető a jel értéke és a löketfrekvencia Integrált 1-hónapos időzítő az idővezérelt adagolási feladatokhoz Az adagolás biztosítása automatikus légtelenítéssel Csatlakozás a folyamat vezérlőrendszeréhez busz-interfész segítségével, például Profibus-szal, Profinettel, CAN-bus-szal, egyéb kérésre további információkhoz lásd az alábbi oldalt:

10 Termékújdonságok - Adagolószivattyúk, komponensek és adagolórendszerek Forgódugattyús szivattyúk Teljesítménytartomány m³/ó, 10-4 bar A forgódugattyús szivattyú robusztus és a kompakt méreteit tekintve meglepően nagy teljesítményű: A modelltől függően 100 m³/h viszkóz és szilárd anyag tartalmú közegeket szállít, akár nagyobb szilárd anyag részecskékkel. Önfelszívó szivattyúként fordított szállítási iránnyal is nagyon egyszerűen használható. És természetesen abszolút biztonságos az üzemelés közben, mivel egy köztes kamra választja el a szállítási mennyiséget a meghajtóolajtól. A gondosan kiválasztott nyersanyagok, a kiváló minőségű feldolgozás valamint a karbantartásszegény szerkezet a forgódugattyús szivattyút kevéssé kopó hosszú élettartamú szermá teszik. Egy háromfázisú váltakozóáramú motor tökéletes szinkronban hajtja meg a két forgódugattyút egy precíziós hajtóművön keresztül, minimális zajkibocsátás mellett. A megfelelő meghajtó változattal a szivattyú csatlakoztatható a buszrendszerekhez is és így modern gyártási környezetbe köthető. Szivattyú meghajtómotorral, redukáló meghajtóval, kuplunggal és alaplappal AISI-316 vagy AISI 420 ház-nyersanyag, forgódugattyúk és NBR, EPDM vagy FKM anyagból készül tengelytömítések állandók, tehát nem a szállítási mennyiség nem vibrál A szelepmentes szállítás megfordítható szállítási irányt tesz lehetővé Meghajtás többféle háromfázisú motorral (be/ki üzem, szabályozható motor beépített frekvenciaátalakítóval vagy külső ventilátor) A bus-rendszeren keresztül csatlakoztatható (beépített frekvenciaátalakító szükséges) Hidraulikus csatlakozás szériában DIN-karimával (NÀ 50, 65, 80, 100, 125), egyéb csatlakozás is elérhető A kopótárcsák egyszerűen cserélhetők a karbantartást alig igénylő szerkezettel további információkhoz lásd az alábbi oldalt: 2-23 DULCODOS Univerzális A szállított mennyiség a kiválasztott szivattyú szerint 1 ml/-75 l/h, ellennyomás 10-2 bar Az adagolás az adagoló szivattyútól függ. A megbízható üzemelésről a cső, túlfolyószelep, elektromos alkatrészek gondoskodnak nélkülözhetetlen, de alig változtatható. Ezért az új DULCODOS adagolórendszert univerzálisan ezekkel a mértékekkel konfiguráltuk elő. Az előnyök: előnyösebb költségek, gyors szállítás, egyszerű üzembe helyezés. Természetesen Ön is választhat: Szeretné a mágneses membrános adagolószivattyú Beta 4 vagy 5, delta modellt vagy legyen gamma/ X? Készüljenek a csövek és a tömítések PP/FKM vagy PVC/EPDM anyagból? Egy vagy két adagoló helyre van szüksége, egy vagy két szivattyúval? Az új szelepblokk minden egyes adagolórendszernek áttekinthető szerkezetet ad. A teljes üzembiztonsághoz minden rendszert két túlfolyószeleppel, egy szivárgásérzékelővel felszerelt felfogó tartállyal és egy visszaöblítő tartállyal láttak el az ellenőrzött adagoláshoz. ProMinent-mágneses membrános adagolószivattyúk, Beta 4/5, delta vagy gamma/ X Méretek: x x 635 mm (Ma x Sz x Mé) Anyagkombinációk: PP/FKM vagy PVC/EPDM (vegye figyelembe az adagolóközegnek való megfelelőséget) Túlfolyásszelepek a csővezetékek védelmére Manométer Felfogó tartály szivárgás érzékelővel Öblítő csatlakozások Szorítódoboz főkapcsolóval Összeszerelés helye 6 standard színben kapható további információkhoz lásd az alábbi oldalt: 3-10 Adagolótartály A PE-adagoló tartályunk most 1500 l hasznos tartalommal is kapható. A tartály kék, fekete, sárga, vörös és semleges színben és megszokott ProMinent-minőségben kapható. Átmérő: 1150 mm, magasság: 1735 mm, tömeg: kb. 80 kg. Adagolótartály lapos összeszerelési felülettel A kivitelezés a PE adagolótartály természetes/átlátszó szerint, de besütött menethüvely nélkül Sima összeszerelési felület az adagolószivattyúk telepítéshez a tartályon Kézi és elektromos keverőszerkezet kiegészítő telepítése lehetséges további információkhoz lásd az alábbi oldalt:

11 Tartalomjegyzék Adagolószivattyúk, komponensek és adagolórendszerek 1 Alacsony nyomású adagolószivattyúk 1-1 Alacsony nyomású adagolószivattyúk áttekintése 1-1 Így megtalálja az illeszkedő szivattyútípust Motoros membrános adagolószivattyú, Alpha Motoros membrános adagolószivattyú, Alpha rendszer - Termékazonosító kód alapján Alkatrészkészletek, tartalék membránok Mágneses membrános adagolószivattyú, Beta Mágneses membrános adagolószivattyú, Beta rendszer - Termékazonosító kód alapján Alkatrészkészletek, tartalék membránok Mágneses membrános adagolószivattyú, gamma/ X Mágneses membrános adagolószivattyú, gamma/ X rendszer - Termékazonosító kód alapján Alkatrészkészletek, gamma/ X Mágneses membrános adagolószivattyú, Delta Mágneses membrános adagolószivattyú, Delta szabályozott mágneses meghajtással rendszer - Termékazonosító kód alapján Alkatrészkészletek, tartalék membránok Precíziós dugattyús adagolószivattyú, mikro delta Precíziós dugattyús adagolószivattyú, mikro delta rendszer - Termékazonosító kód alapján Pótalkatrészek mikro delta telepítési tartozékok Pneumatikus adagolószivattyú, Pneumados Pneumatikus adagolószivattyú, Pneumados b rendszer - Termékazonosító kód alapján Rendelési példa telepítési tartozékokhoz Alkatrészkészletek Tömlőszivattyú, DULCO flex Tömlőszivattyú, DULCO flex DF2a rendszer - Termékazonosító kód alapján Tömlőszivattyú, DULCO flex DF3a rendszer - Termékazonosító kód alapján Tömlőszivattyú, DULCO flex DF4a rendszer - Termékazonosító kód alapján Ultrahangos átfolyásmérő berendezés, DulcoFlow Sigma/ 1 széria Ultrahangos átfolyásmérő berendezés, DulcoFlow Hidraulikus/mechanikus telepítési tartozékok Talpszelepek alacsony nyomású adagolószivattyúkhoz Adagolószelepek alacsony nyomású adagolószivattyúkhoz Adagolólándzsák, visszacsapó szelepek alacsony nyomású adagolószivattyúkhoz Nyomástartó szelepek/ túlfolyó szelepek alacsony nyomású adagolószivattyúkhoz Öblítő és túlfolyó berendezések alacsony nyomású adagolószivattyúkhoz Tömlő, csővezetékek Nyomáskiegyenlítő tartály/nyomó légüst Lüktetéscsillapítók alacsony nyomású adagolószivattyúkhoz Szívólándzsák, szívógarnitúrák szintkapcsoló nélkül Szívólándzsák, szívógarnitúrák kétszintű szintkapcsolóval Szintkapcsoló Adagolásfelügyelet, vezérlőkábel Biztonsági berendezések Csatlakozókészletek alacsony nyomású adagolószivattyúkhoz Fali konzolok adagolószivattyúkhoz Impulzusadó vízóra ivóvízkezeléshez és tartozékok

12 Tartalomjegyzék Adagolószivattyúk, komponensek és adagolórendszerek 1.10 Különleges mechanikai/hidraulikai tartozékok Alkatrészkészletek Adagolómembránok Különleges szelepgolyók/szeleprugók Csatlakozóelemek, fittingek Alkalmazási példák Klóros fertőtlenítő oldat mennyiség-arányos adagolása ivóvízbe Biocid sokk-adagolása hűtővízkörbe Tartályok és szállítószivattyúk Tartályok, szállító- és tömlőszivattyúk áttekintése Kiválasztási segédlet Adagolótartályok és kármentő edények Adagolótartály Egymásra helyezhető kármentő edények PE adagolótartályhoz Pótalkatrészek Tartozékok adagolótartályokhoz Armatúrák és felszerelő komponensek Keverő berendezések Excenter csigaszivattyú, Spectra Spectra excenter csigaszivattyú polimeroldatok szállítására Pótalkatrészek Centrifugálszivattyú, vontaine Centrifugálszivattyú, vontaine Alkatrészkészletek Sűrített levegős membránszivattyú, Duodos Duodos sűrített levegős membránszivattyúk Alkatrészkészletek Tartályszivattyú, DULCO Trans Tartályszivattyú, DULCO Trans Forgódugattyús szivattyúk Forgódugattyús szivattyúk Tömlőszivattyú, DULCO flex Tömlőszivattyú, DULCO flex Tartályszivattyú, DULCO flex DFA Tömlőszivattyú, DULCO flex DFB Tömlőszivattyú, DULCO flex DFCa Tömlőszivattyú, DULCO flex DFD Pótalkatrészek Alkalmazási példák Napi tartály feltöltése Napi tartályok feltöltése Ivóvíz savtalanítása Adagolórendszerek DULCODOS adagolórendszerek áttekintése Kiválasztási segédlet Adagolórendszer, DULCODOS eco Adagolórendszer, DULCODOS eco rendszer - Termékazonosító kód alapján, 35 literes rendszer - Termékazonosító kód alapján, 60 literes rendszer - Termékazonosító kód alapján, 100 literes rendszer - Termékazonosító kód alapján, 140 literes rendszer - Termékazonosító kód alapján, 250 literes rendszer - Termékazonosító kód alapján, 500 literes

13 Tartalomjegyzék Adagolószivattyúk, komponensek és adagolórendszerek rendszer - Termékazonosító kód alapján, 1000 literes DULCODOS Univerzális DULCODOS Univerzális Adagolórendszer, DULCODOS panel Adagolórendszer, DULCODOS panel Azonosítókódos rendelési rendszer, Beta és gamma/ X, NÀ 10 rendszerekhez rendszer - Termékazonosító kód alapján, Sigma/ 1, NÁ rendszer - Termékazonosító kód alapján, Sigma/ 1, NÁ rendszer - Termékazonosító kód alapján, Sigma/ 2, NÁ rendszer - Termékazonosító kód alapján, Sigma/ 2, NÁ rendszer - Termékazonosító kód alapján, Sigma/ 3, NÁ rendszer - Termékazonosító kód alapján, Sigma/ 3, NÁ Hydrazin adagolórenszer, DULCODOS Hydrazin DULCODOS Hydrazin adagolórendszer Folyékony enzim adagolórendszer, DULCODOS PPLA DULCODOS PPLA adagolórendszer DULCODOS modular adagolórendszer DULCODOS modular adagolórendszer Alkalmazási példák Foszfát mennyiségarányos adagolása Inhibitor-adagolás hűtővízhez Inhibitor-adagolás kazántápvíz esetén Háztartási vízkezelés Készülékek a háztartási vízkezeléshez Átfolyás arányos adagoló készülék folyadékok adagolásához Adagolókészülék, Promatik Adagolókészülék, Promatik Adagolókészülék, Promatik A vízkezeléshez alkalmazott vegyszerek Vegyszerek 4-4 ProMinent vegyszerállósági táblázat

14

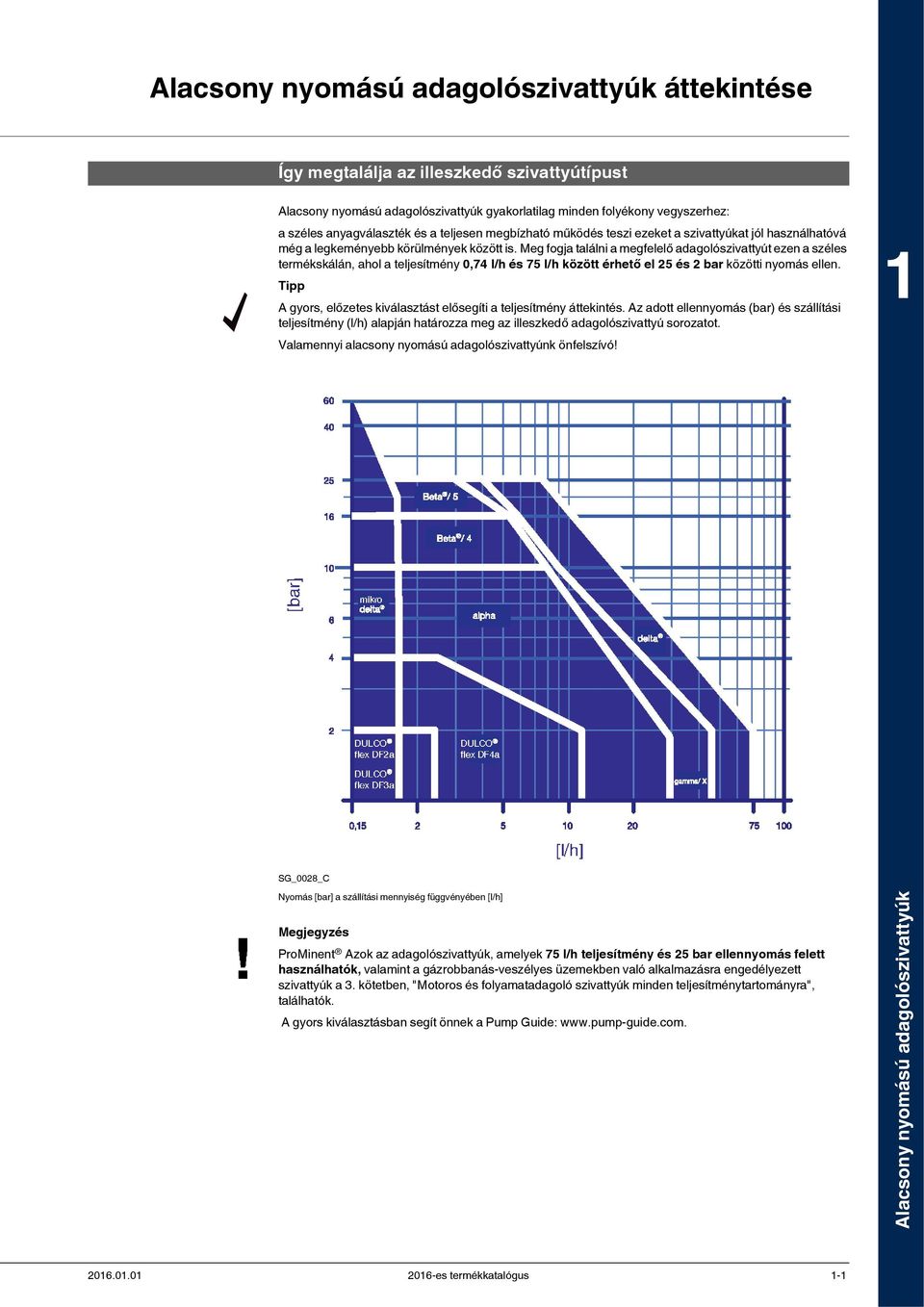

15 Alacsony nyomású adagolószivattyúk áttekintése es Alacsony nyomású termékkatalógus. adagolószivattyúk www.prominent.com Alacsony nyomású adagolószivattyúk áttekintése Így megtalálja az illeszkedő szivattyútípust Alacsony nyomású adagolószivattyúk gyakorlatilag minden folyékony vegyszerhez: a széles anyagválaszték és a teljesen megbízható működés teszi ezeket a szivattyúkat jól használhatóvá még a legkeményebb körülmények között is. Meg fogja találni a megfelelő adagolószivattyút ezen a széles termékskálán, ahol a teljesítmény 0,74 l/h és 75 l/h között érhető el 25 és 2 bar közötti nyomás ellen. Tipp A gyors, előzetes kiválasztást elősegíti a teljesítmény áttekintés. Az adott ellennyomás (bar) és szállítási teljesítmény (l/h) alapján határozza meg az illeszkedő adagolószivattyú sorozatot. Valamennyi alacsony nyomású adagolószivattyúnk önfelszívó! 1 SG_0028_C Nyomás [bar] a szállítási mennyiség függvényében [l/h] Megjegyzés ProMinent Azok az adagolószivattyúk, amelyek 75 l/h teljesítmény és 25 bar ellennyomás felett használhatók, valamint a gázrobbanás-veszélyes üzemekben való alkalmazásra engedélyezett szivattyúk a 3. kötetben, "Motoros és folyamatadagoló szivattyúk minden teljesítménytartományra", találhatók. A gyors kiválasztásban segít önnek a Pump Guide: Alacsony nyomású adagolószivattyúk es termékkatalógus 1-1

16

17 1.1 Motoros membrános adagolószivattyú, alpha 1.1Motoros membrános adagolószivattyú, alpha Motoros membrános adagolószivattyú, alpha Gazdaságos megoldás kis teljesítménytartományban végzett egyszerű alkalmazások ára. Teljesítménytartomány 1,0-30,6 l/h, 10-2 bar 1 Az alpha motoros membrános adagolószivattyú egy folyékony közegekhez használható adagolószivattyú, amely optimális megoldást jelent az egyszerű alkalmazásokhoz. Robusztus, zajtalan, vegyszerálló, pontos adagolással, valamint jó szívási teljesítménnyel. Különböző szivattyútípusok állnak rendelkezésre két fajta hajtómű és négy fajta adagolófej méret kombinációjaként PVDF és akrilüveg/pvc anyagból. Így a szivattyú optimálisan az adagolási feladathoz illeszthető. Előnyei Pontos adagolás és jó szívóteljesítmény lágyan vezérelt szívó- és nyomólökettel Robusztus műanyag ház ütés- és vegyszerálló A rugós előfeszítésű szelepek erősen viszkózus anyagokhoz is alkalmasak Zajszegény üzem Műszaki részletek Lökethossz beállítás a szivattyú nyugalmi állapotában az excentricitás módosításával Lökethossz állítás 10%-os lépésekben Membrán kimozdítása a közepes helyzetből Lágyan vezérelt szívó- és nyomólöket P_ALP_0004_SW Alkalmazási terület Minden olyan, kis teljesítménytartományban végzett alkalmazás, ahol állandó adagolásra van szükség. alpha méretlap P_ALP_0006_SW3 alpha méretrajz - a méretek mm egységben vannak Alacsony nyomású adagolószivattyúk es termékkatalógus 1-3

18 1.1 Motoros membrános adagolószivattyú, alpha Műszaki adatok Szállítási teljesítmény max. ellennyomás esetén Szállítási teljesítmény közepes ellennyomás esetén Löket Lökethossz Csatlakozási méret k. x b. Szivattyútípus Szívómagasság Kiszállítási tömeg 1 bar l/h ml/löket bar l/h ml/löket löket/perc mm mm m v.o. kg 50 Hz kivitel ALPc ,0 0,29 5 1,1 0, x 4 5,1 3,0 ALPc ,8 0,52 5 2,1 0, x 4 5,1 3,0 ALPc ,5 1,01 5 3,9 1, x 5 5,1 3,0 ALPc ,7 1,00 5 8,6 1, x 5 5,1 3,0 ALPc ,9 1,98 3 7,7 2, x 5 4,1 3,0 ALPc ,0 2, ,3 2, x 5 4,1 3,0 ALPc ,6 3, ,7 4, x 9 3,1 3,0 60 Hz kivitel ALPc ,2 0,29 5 1,3 0, x 4 5,1 3,0 ALPc ,2 0,53 5 2,6 0, x 4 5,1 3,0 ALPc ,1 0,99 5 4,7 1, x 5 5,1 3,0 ALPc ,9 0, ,4 1, x 5 5,1 3,0 ALPc ,3 2,00 3 9,2 2, x 5 4,1 3,0 ALPc ,6 2, ,9 2, x 5 4,1 3,0 ALPc ,4 3, ,2 4, x 9 3,1 3,0 Minden adatot vízzel határoztunk meg 20 C hőmérsékleten. Közeggel érintkező anyagok Adagolófej Szívó/nyomó csatlakozás Golyóülék Tömítések Golyók PPE Polipropilén Polipropilén EPDM EPDM Kerámia PPB Polipropilén Polipropilén FKM FKM Kerámia NPE Akrilüveg PVC EPDM EPDM Kerámia NPB Akrilüveg PVC FKM FKM Kerámia PVT PVDF PVDF PVDF PTFE Kerámia PTFE adagolómembrán az összes kivitelnél. FKM = flourkaucsuk Motor adatok Alacsony nyomású adagolószivattyúk Típus El. csatlakozás Teljesítmény Áramfelvétel Osztott pólusú motor beépített termikus túlterhelésvédelemmel V, 50/60 Hz (A változat) 50 W (230 V/50 Hz mellett) 0,4 A (230 V/50 Hz mellett) Szavatosság: Az "Általános üzleti feltételek" által megadott szavatossági feltételek érvényesek, azonban az alpha szivattyúhajtásra a szavatossági idő 12 hónap es termékkatalógus

19 1.1 Motoros membrános adagolószivattyú, alpha rendszer - Termékazonosító kód alapján alpha sorozat, c verzió ALPc Típus Teljesítmény (50 Hz / 60 Hz) l/h bar l/h bar ,0 10 1, ,8 10 2, ,5 10 4, ,7 10 8, ,9 7 8, ,0 4 20, ,6 2 34,4 2 Adagolófej anyaga PPE Polipropilén/polipropilén/EPDM PPB Polipropilén/polipropilén/FKM NPE Akrilüveg/PVC/EPDM NPB Akrilüveg/PVC/FKM PVT PVDF/PVDF/PTFE Szeleprugó 2 Szeleprugó nélkül, légtelenítéssel 3 2 szeleprugóval kb. 0,1 bar, anyagból, légtelenítéssel Hidraulikus csatlakozás 0 A műszaki adatoknak megfelelő standard kivitel Kivitel 0 ProMinent logóval Elektromos csatlakozás A 230 V, 50/60 Hz, 2 m, csatlakozódugó (európai szabvány) B 230 V, 50/60 Hz, 2 m, csatlakozódugó (Svájc) C 230 V, 50/60 Hz, 2 m, csatlakozódugó (Ausztrália) Tartozék 0 Tartozékok nélkül 1 Láb- és adagolószeleppel, 2 m PVC szívóvezetékkel, 5 m PE adagoló-vezetékkel 1 FKM = fluor-kaucsuk Alacsony nyomású adagolószivattyúk es termékkatalógus 1-5

20 1.1 Motoros membrános adagolószivattyú, alpha Alkatrészkészletek, tartalék membránok Alkatrészkészletek, alpha Alkatrészkészletek alpha sorozathoz, az alábbi komponensekkel: 1 1 Adagolómembrán 1 Szívószelep kpl. 1 Nyomószelep kpl. 2 Szelepgolyók 1 Tömítéskészlet 1 Csatlakozó készlet Típus Típus 1001, 1002, 1004, 1008 PPE PPB NPE NPB PVT, PPT, NPT Típus 0707 és 0417 PPE PPB NPE NPB PVT, PPT, NPT Típus 0230 PPE PPB NPE NPB PVT, PPT, NPT Tartalék membránok pk_1_008 Típus Típus 1001, 1002, 1004, Típus 0707 és Típus Alacsony nyomású adagolószivattyúk Tartozékok Talpszelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-45 Adagolószelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-48 Tömlő, csővezetékek lásd a következő oldalt: 1-58 Szívólándzsák, szívógarnitúrák szintkapcsoló nélkül lásd a következő oldalt: 1-63 Csatlakozóelemek, fittingek lásd a következő oldalt: 1-85 Pótalkatrészek Különleges szelepgolyók/szeleprugók lásd es termékkatalógus

21 1.2 Mágneses membrános adagolószivattyú, Beta 1.2Mágneses membrános adagolószivattyú, Beta Mágneses membrános adagolószivattyú, Beta A kiváló minőségű folyamatvezérléshez szükséges minden tulajdonsággal rendelkezik. Teljesítménytartomány 0,74-32 l/h, 25-2 bar 1 Általánosan használható mágneses adagolószivattyú folyékony közegek adagolására vízkezelésnél és kémiai folyamatoknál: Mágneses membrános adagolószivattyú, Beta. Gazdaságos, túlterhelés-biztos, a jelenlévő jeladóhoz igazítható. Szinte minden adagolási feladathoz rendelkezésre állnak a különböző szivattyútípus- és anyagkombinációk. A szinte kopásmentes mágneses meghajtás maximális terhelés mellett is garantálja a rendkívül hosszú élettartamot. Előnyei Opcionális külső beindítás 0/4 20 ma-rel és potenciálmentes kontaktusok impulzussal 32:1-1:32 közötti felül- vagy alulhelyezéssel =NEU-Stoerer= Az adagolóteljesítmény egyszerűen beállítható a lökethosszal és a löketfrekvenciával Meglévő jeladó illesztése külső vezérlésen át, feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével Szinte minden folyékony vegyszerhez használhatók a rendelkezésre álló PP, PVDF, akrilüveg, PTFE és rozsdamentes acél anyagkombinációk Önszellőző adagolófej-kivitel akrilüveg/pvc és PP anyagból Szinte kopásmentes mágneses hajtás: gazdaságos és túlterhelés ellen biztosított A nagyobb hatékonyságú szivattyú következtében akár 50%-os energia-megtakarítással járó gazdaságos üzem Mindez egy pillantásra és ellenőrzés mellett: 3-LED-es kijelző az üzem, a figyelmeztetés és a hiba kijelzésére P_BE_0048_SW1 Beta b Műszaki részletek Külső vezérlés feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével 64:1 1:64 arány tartományban Opcionális külső beindítás 0/4 20 ma-rel és potenciálmentes kontaktusok impulzussal 32:1-1:32 közötti felül- vagy alulhelyezéssel Löketfrekvencia beállítás a %-os tartományban 10%-os lépésekben, ami löket/perc értéknek felel meg Fokozatmentes lökethossz-beállítás a % tartományban, (javasolt érték: %) Csatlakozó 2-fokozatú szintkapcsolóhoz Széles csatlakozófeszültség-tartomány, V, 50/60 Hz Külön rendelhető relé modul, utólag is egyszerűen és biztonságosan felszerelhető Kisfeszültségű kivitel, V DC Alkalmazási terület Folyékony közegek adagolása a vízkezelésnél és kémiai folyamatokban Alacsony nyomású adagolószivattyúk es termékkatalógus 1-7

22 1.2 Mágneses membrános adagolószivattyú, Beta Méretlap Beta PP anyagú kivitel 1 Típus E F , , , ,5 200,5 Típus K L M , , , ,5 94,5 110 P_BE_0069_SW3 Beta méretlap, Méretrajz /, PP anyagú kivitel, méretek mm-ben Méretlap Beta NP anyagú kivitel Típus E F , ,5 178, ,2 199 Típus K L M ,5 105, ,5 110 Alacsony nyomású adagolószivattyúk P_BE_0070_SW3 Beta méretlap, Méretrajz /, NP anyagú kivitel, méretek mm-ben es termékkatalógus

23 1.2 Mágneses membrános adagolószivattyú, Beta Méretlap Beta PV anyagú kivitel Típus E F , , ,2 199 Típus K L M P_BE_0071_SW3 Beta méretlap PV anyagú kivitel, méretek mm-ben Alacsony nyomású adagolószivattyúk es termékkatalógus 1-9

24 1.2 Mágneses membrános adagolószivattyú, Beta Műszaki adatok 1 Szivattyútípus Szállítási teljesítmény max. ellennyomás esetén Szállítási teljesítmény közepes ellennyomás esetén bar l/h ml/löket bar l/h ml/löket löket/ perc Löket Csatlakozási méret k. x b. Szívómagasság Közepes teljesítményfelvétel Kiszállítási tömeg PP, NP, SS PV, TT mm m v.o. W kg kg Beta b BT4b 1000*** 10 0,7 0,07 5,0 0,8 0, x 4 6,0** 7,2 2,9 3,6 BT4b 1601*** 16 1,1 0,10 8,0 1,4 0, x 4 6,0** 9,6 2,9 3,6 BT4b 1602*** 16 2,2 0,20 8,0 2,5 0, x 4 6,0** 11,2 2,9 3,6 BT4b 1604*** 16 3,6 0,33 8,0 4,3 0, x 4 6,0** 15,2 3,1 3,9 BT4b 0708*** 7 7,1 0,66 3,5 8,4 0, x 5 6,0** 15,2 3,1 3,9 BT4b ,3 1,14 2,0 14,2 1, x 5 3,0** 15,2 3,1 3,9 BT4b ,0 1,76 1,0 20,9 1, x 9 2,0** 15,2 3,3 4,4 BT5b ,9 0,27 10,0 5,0 0, x 4**** 6,0** 19,2 4,5 5,3 BT5b ,8 0,63 5,0 8,3 0, x 5 6,0** 19,2 4,5 5,3 BT5b ,0 1,02 3,5 13,1 1, x 5 4,0** 19,2 4,5 5,3 BT5b ,1 1,58 2,0 19,1 1, x 9 3,0** 19,2 4,7 5,8 BT5b ,0 2,96 1,0 36,2 3, x 9 2,0** 19,2 5,1 6,6 Beta b adagoló szivattyúk önlégtelenítő adagolófejjel elkerülő ág nélkül BT4b ,4 0,13 8,0 1,7 0, x 4 1,8** 11,2 2,9 BT4b ,7 0,25 8,0 3,6 0, x 4 1,8** 15,2 3,1 BT4b ,6 0,61 3,5 7,5 0, x 5 1,8** 15,2 3,1 BT4b ,8 1,00 2,0 12,6 1, x 5 1,8** 15,2 3,1 BT4b ,2 1,50 1,0 18,0 1, x 9 2,0** 15,2 3,3 BT5b ,3 0,58 5,0 7,5 0, x 5 1,8** 19,2 4,5 BT5b ,5 0,97 3,5 12,3 1, x 5 1,8** 19,2 4,5 BT5b ,6 1,44 2,0 17,4 1, x 9 1,8** 19,2 4,7 Beta b típusú, erősen viszkózus anyagokhoz használható adagolófejjel rendelkező adagolószivattyúk adagolási teljesítménye 10-20%-kal kisebb és nem önfelszívók. G 3/4-DN 10 csatlakozás - d16-dn10 tömlőcsatlakozóval. Alacsony nyomású adagolószivattyúk * A megadott teljesítményadatok garantált minimális értékek szobahőmérsékletű vízre vonatkoztatva. ** Szívómagasság feltöltött adagolófejjel és szívóvezetékkel, önlégtelenítő adagolófej esetén levegővel a szívóvezetékben. *** Különleges alkalmazásokhoz, pl. úszómedencék területén csökkentett nyomású szivattyútípusok is rendelkezésre állnak 4, 7 és 10 bar nyomásfokozatokban. További információk kérésre. **** 6 mm-es csatlakozóval rendelkező rozsdamentes acél kivitelnél. Minden adatot vízzel határoztunk meg 20 C hőmérsékleten. Közeggel érintkező anyagok Adagolófej Szívó-/ Golyós Tömítések Szelepgolyók nyomócsatlakozás szelepülék PPT Polipropilén PVDF PVDF PTFE Kerámia NPT Akrilüveg PVDF PVDF PTFE Kerámia PVT PVDF PVDF PVDF PTFE Kerámia TTT Szénszálas PTFE Szénszálas PTFE Kerámia PTFE Kerámia SST Rozsdamentes acél sz Rozsdamentes acél sz Kerámia PTFE Kerámia Adagolás reprodukálhatósága: ±2%, ha az alkalmazás során betartja az üzemeltetési útmutató tanácsait. Megengedett környezeti hőmérséklet: -10 C és +45 C között. Védelmi osztály: IP 65, szigetelési osztály F Szállított elemek: Adagolószivattyú hálózati kábellel (2 m) és csatlakozódugóval, csatlakozókészlet a tömlő/cső csatlakozáshoz a táblázat szerint es termékkatalógus

25 1.2 Mágneses membrános adagolószivattyú, Beta rendszer - Termékazonosító kód alapján Beta sorozat, b verzió BT4b Típus Teljesítmény bar l/h , , , , , , ,00 BT5b , , , , ,00 Adagolófej/szelepek szerkezeti anyaga PP Polipropilén/PVDF NP Akrilüveg/PVDF PV PVDF/PVDF TT PFTE szénszálas, PTFE SS Rozsdamentes acél / Tömítések/membrán anyaga T PTFE/PTFE bevonattal Adagolófej kivitel 0 Légtelenítés nélkül, szeleprugó nélkül csak TT, SS és 0232 típus részére 1 Légtelenítés nélkül, szeleprugóval csak TT, SS és 0232 típus részére 2 Légtelenítéssel, szeleprugó nélkül csak PP, PV, NP anyaghoz, 0232 típushoz nem 3 Légtelenítéssel, szeleprugóval csak PP, PV, NP anyaghoz, 0232 típushoz nem 4 Kivitel nagy viszkozitású közegekhez csak PVT részére, típus 1604, 0708, 1008, 0413, 0713, 0220, automatikus légtelenítés elkerülő vezeték nélkül, csak NPT és PVT, nem érvényes az 1000, 1601 és 0232 típusra Hidraulikus csatlakozás 0 Standard csatlakozás a műszaki adatoknak megfelelően 5 Csatlakozó tömlőhöz 12/6, csak nyomóoldal 9 Csatlakozó tömlőhöz 10/4, csak nyomóoldal Kivitel 0 Standard Logó 0 ProMinent logóval Elektromos csatlakozás U V ± 10 %, 50/60 Hz M V DC, csak BT4b típushoz N 24 V DC, csak BT5b típushoz Kábelek és csatlakozó dugók A 2 m Europa B 2 m Svájc C 2 m Ausztrália D 2 m USA 1 2 m szabad véggel Relé 0 Relé nélkül 1 Hibajelző relé, elengedő, (átkapcsoló relé) 3 Hibajelző relé, meghúzó (átkapcsoló relé) 4 Mint 1 + ütemadó relé, (egyenként 1x BE) 5 Mint 3 + ütemadó relé, (egyenként 1x BE) Tartozék 0 Tartozékok nélkül 1 Láb- és adagolószeleppel, 2 m PVC szívóvezetékkel, 5 m PE adagoló-vezetékkel Vezérlés típusa 0 Reteszelés nélkül 1 Reteszeléssel: a kézi üzemmód bedugott külső kábel mellett le van tiltva Vezérlés típusa 0 analóg vezérlés nélkül A 0/4 20 ma analógvezérléssel Opciók külön kérésre 0 0 Opció nélkül Alacsony nyomású adagolószivattyúk es termékkatalógus 1-11

26 1.2 Mágneses membrános adagolószivattyú, Beta Alkatrészkészletek, tartalék membránok Alkatrészkészletek, Beta Pótalkatrész készlet a Beta, felépítése: 1 1 Adagoló membránok 1 Teljes szívószelep. 1 Teljes nyomószelep. 2 Szelepgolyók 1 Csatlakozó készlet Rozsdamentes kivitel szívó- és nyomószelep nélkül, kpl. pk_1_008 Típus Közeggel érintkező anyagok Típus 1000 PPT, NPT, PVT TTT SST Típus 1601 PPT, NPT, PVT TTT SST Típus 1602 PVT, PPT, NPT TTT SST Típus 1604 és 2504 PVT, PPT, NPT PVT HV TTT SST Típus 0708 és 1008 PVT, PPT, NPT PVT TTT SST Típus 0413 és 0713 PVT, PPT, NPT PVT TTT SST Típus 0220 és 0420 PVT, PPT, NPT PVT TTT SST Típus 0232 PVT, PPT, NPT TTT SST Alacsony nyomású adagolószivattyúk Tartozékok Talpszelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-45 Adagolószelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-48 Tömlő, csővezetékek lásd a következő oldalt: 1-58 Szívólándzsák, szívógarnitúrák szintkapcsoló nélkül lásd a következő oldalt: 1-63 Csatlakozóelemek, fittingek lásd a következő oldalt: 1-85 Pótalkatrészek Különleges szelepgolyók/szeleprugók lásd es termékkatalógus

27 1.2 Mágneses membrános adagolószivattyú, Beta Alkatrészkészletek, Beta SEK-kel Az önlégtelenítő adagolófejjel elkerülő nélkül rendelkező adagolószivattyúk pótalkatrészkészlete a következő elemekből áll: 1 Adagoló membránok 1 Teljes szívószelep. 1 Teljes nyomószelep. 2 Szelepgolyók 1 Csatlakozó készlet 1 Típus Közeggel érintkező anyagok Típus 1602 PVT7, NPT Típus 1604 PVT7, NPT Típus 0708 és 1008 PVT7, NPT Típus 0413 és 0713 PVT7, NPT Típus 0220 és 0420 PVT7, NPT Tartalék membrán Beta sorozathoz Típus Közeggel érintkező anyagok Típus 1000 Valamennyi szerkezeti anyag Típus 1601 Valamennyi szerkezeti anyag Típus 1602 Valamennyi szerkezeti anyag Típus 1605 és 2505 Valamennyi szerkezeti anyag Típus 0708 és 1008 Valamennyi szerkezeti anyag Típus 0413 és 0713 Valamennyi szerkezeti anyag Típus 0220 és 0420 Valamennyi szerkezeti anyag Típus 0232 Valamennyi szerkezeti anyag Alacsony nyomású adagolószivattyúk es termékkatalógus 1-13

28 1.3 Mágneses membrános adagolószivattyú, gamma/ X 1.3Mágneses membrános adagolószivattyú, gamma/ X Mágneses membrános adagolószivattyú, gamma/ X 1 gamma/ X - a bizonyított bestseller intelligens továbbfejlesztése Teljesítménytartomány 2,3 ml/h 45 l/h, 25 2 bar A gamma mágneses membrános adagolószivattyút extra okosra terveztük! Beépített nyomásmérésével az adagolási folyamat zökkenőmentes végrehajtásáról gondoskodik. A gamma/ X kiváló partner a folyékony közegek összes adagolási feladatához. Az új gamma/ X mágneses membrános adagolószivattyú felhasználóbarát, és kiemelkedően hosszú élettartammal bír - pont, mint az ezt megelőző modell. Egy gondosan megtervezett mágnesszabályozás megméri a fennálló ellennyomást, és védi a berendezést a túlterheléstől. Ez a technika feleslegessé teszi a nyomásérzékelő használatát, és ennek köszönhetően jelentősen növeli az üzembiztonságot. Az adagolt közeg nem érintkezik további alkatrészekkel, nincsenek további tömítési felületek, és nem találhatók elektronikus alkatrészek a vegyszerek közelében. Eltérnek az adagolási mennyiségek vagy a hidraulika hibás állapotai hátráltatják az adagolási folyamatot? A gamma/ X mindent megmutat Önnek. Önállóan gondoskodik a zavarmentes adagolási folyamatról, és ha a szivattyúnak karbantartásra lenne szüksége, a szervizmodul segítségével erre is felhívja a figyelmet. P_GX_001_SW1 Előnyei Opcionális Bluetooth-interfész az üzemi paraméterek kényelmes beállításához és konfigurációjához Szinte kopásmentes mágneses hajtás, túlterhelés ellen biztosított és gazdaságos A szabályozott mágneses hajtásnak köszönhetően 1 ml/ó felett alkalmas a folyamatos kismennyiségű adagoláshoz Az adagolóteljesítmény egyszerű beállítása közvetlenül l/h egységben A kívánt koncentráció közvetlen beadása a mennyiségtől függő adagolási feladatoknál Zavarmentes folyamat a hibás hidraulikus állapotok vagy a blokkolt nyomóvezetékek felismerésének köszönhetően Integrált nyomásmérés és kijelző az üzembe helyezés és a folyamat nagyobb biztonságáért Meglévő jeladó illesztése külső vezérlésen át feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével Külső vezérlés 0/4-20 ma-es szabványos jellel; egymáshoz rendelhető a jel értéke és a löketfrekvencia Integrált 1-hónapos időzítő az idővezérelt adagolási feladatokhoz Az adagolás biztosítása automatikus légtelenítéssel Csatlakozás a folyamat vezérlőrendszeréhez busz-interfész segítségével, például Profibus-szal, Profinettel, CAN-bus-szal, egyéb kérésre Műszaki részletek Alacsony nyomású adagolószivattyúk Kapható anyagkombinációk: PP, PVDF, akrilüveg, PTFE és rozsdamentes acél Speciális adagolófej-kivitelek a gázt kibocsátó és nagy viszkozitású közegekhez Megvilágított LC-kijelző és minden oldalról látható 3-LED-es kijelző az üzemi, figyelmeztető és hibaüzenetek megjelenítésére Tényező a külső kontaktusos vezérlésnél: 99:1-1:99 Tétel üzemmód max löket/indítóimpulzus értékkel Löketfrekvencia beállítás 1 löket/óra lépésekben löket/óra tartományban Fokozatmentes elektronikus lökethossz-beállítás a 0 100% tartományban, (javasolt érték %) Csatlakozó 2-fokozatú szintkapcsolóhoz Külső vezérlés 0/4-20 ma-es szabványos jellel; egymáshoz rendelhető a jel értéke és a löketfrekvencia Külön rendelhető 4 20 ma-es kimenet a lökethossz és a löketfrekvencia átvitelére Univerzális hálózati rész, V, 50/60 Hz Külön rendelhető 230 V relémodul, utólag is egyszerűen és biztonságosan felszerelhető Külön rendelhető 24 V kombirelé, utólag is egyszerűen és biztonságosan felszerelhető Alkalmazási terület Az automatikus folyamatokba integrálható, és minden iparban használható. Az időzítővel a szivattyú vezérlőegységként dolgozhat, pl. hűtővíz kezelésénél es termékkatalógus

29 1.3 Mágneses membrános adagolószivattyú, gamma/ X gamma/ X méretlap PPT2 anyagú kivitel Típus A B , , , Típus C D E , , , P_G_0055_SW3 Gamma/ X méretlap, PPT anyagú kivitel méretek mm-ben gamma/ X méretlap NPT2 anyagú kivitel Típus A B , , , , Típus C D E , , , , P_G_0056_SW3 Gamma/ X méretlap, NPT anyagú kivitel méretek mm-ben Alacsony nyomású adagolószivattyúk es termékkatalógus 1-15

30 1.3 Mágneses membrános adagolószivattyú, gamma/ X gamma/ X méretlap PVT2 anyagú kivitel 1 Típus A B , , , Típus C D E , , , P_G_0057_SW3 gamma/ X méretlap, PVT anyagú kivitel méretek mm-ben Alacsony nyomású adagolószivattyúk es termékkatalógus

31 1.3 Mágneses membrános adagolószivattyú, gamma/ X Műszaki adatok Szivattyútípus Szállítási teljesítmény max. ellennyomás esetén Löket Csatlakozási méret k. x b. Szívómagasság Kiszállítási tömeg PP, NP, PV, TT SS bar l/h ml/löket löket/perc mm m v.o. kg kg gamma/ X GMXa ,3 0, x 4 6,0** 3,6 4,1 GMXa ,6 0, x 4 5,0** 3,6 4,1 GMXa ,6 0, x 5 4,0** 3,7 5,0 GMXa ,5 1, x 5**** 3,0** 3,7 5,0 GMXa ,7 1, x 9 2,0** 3,7 5,0 GMXa ,8 0, x 4*** 4,0** 4,9 5,5 GMXa ,0 0, x 5 3,0** 5,1 6,5 GMXa ,5 1, x 5**** 3,0** 5,1 6,5 GMXa ,0 2, x 9 3,0** 5,1 6,5 GMXa ,0 3, x 9 2,0** 5,2 7,0 gamma/ X adagolószivattyúk önszellőző adagolófejjel elkerülés nélkül GMXa ,9 0, x 4 1,8** 3,6 GMXa ,6 0, x 5 1,8** 3,6 GMXa ,7 0, x 5 1,8** 3,7 GMXa ,0 1, x 5 1,8** 3,7 GMXa ,4 1, x 9 1,8** 3,7 GMXa ,0 0, x 5 1,8** 5,1 GMXa ,9 1, x 5 1,8** 5,1 GMXa ,2 1, x 9 1,8** 5,1 1 A gamma/ X típusú, erősen viszkózus anyagokhoz használható adagolófejjel rendelkező adagolószivattyúk adagolóteljesítménye 10-20%-kal kisebb, és nem önfelszívók. Csatlakozás G 3/4-DN 10 - d16-dn 10 tömlőcsatlakozóval. * A megadott teljesítményadatok garantált minimális értékek víz közeggel, szobahőmérsékleten mérve. ** Szívómagasság feltöltött adagolófejjel és szívóvezetékkel, önlégtelenítő adagolófej esetén levegővel a szívóvezetékben. *** 6 mm-es csatlakozóval rendelkező rozsdamentes acél kivitelnél **** 12 mm-es csatlakozóval rendelkező rozsdamentes acél kivitelnél Minden adatot vízzel határoztunk meg 20 C hőmérsékleten. Közeggel érintkező anyagok Adagolófej Szívó-/ Golyós Tömítések Szelepgolyók nyomócsatlakozás szelepülék PPT Polipropilén Polipropilén PVDF PTFE Kerámia NPT Akrilüveg PVC PVDF PTFE Kerámia PVT PVDF PVDF PVDF PTFE Kerámia TTT Szénszálas PTFE Szénszálas PTFE Kerámia PTFE Kerámia SST Rozsdamentes acél sz Rozsdamentes acél sz Kerámia PTFE Kerámia Adagolás reprodukálhatósága: ±2%, ha az alkalmazás során betartja az üzemeltetési útmutató tanácsait Megengedett környezeti hőmérséklet: -10 C +45 C Átlagos teljesítményfelvétel: Védelmi osztály: 24/30 W IP 65, szigetelési osztály F Szállítási terjedelem Adagolószivattyú hálózati kábellel, csatlakozó készlet a tömlő/cső csatlakozáshoz a táblázat szerint. Alacsony nyomású adagolószivattyúk es termékkatalógus 1-17

32 1.3 Mágneses membrános adagolószivattyú, gamma/ X rendszer - Termékazonosító kód alapján gamma/ X sorozat, a változat 1 Alacsony nyomású adagolószivattyúk GMXa Típus Teljesítmény GMXa Típus Teljesítmény bar l/h bar l/h , , , , , , , , , ,0 Adagolófej/szelepek szerkezeti anyaga PP Polipropilén/PVDF, önlégtelenítő kivitelnél polipropilén/polipropilén NP Akrilüveg/PVDF, önlégtelenítő kivitelnél akrilüveg/pvc PV PVDF/PVDF TT PTFE/PTFE SS Rozsdamentes acél / Tömítések/membrán anyaga T PTFE/PFTE bevonattal Adagolófej kivitel 0 Légtelenítés nélkül, szeleprugó nélkül csak NP, TT és SS és 0245 típusokhoz 1 Légtelenítés nélkül, szeleprugóval csak NP, TT és SS és 0245 típusokhoz 2 Légtelenítéssel, szeleprugó nélkül csak PP, PV, NP típusokhoz, 0245 típushoz nem 3 Légtelenítéssel, szeleprugóval csak PP, PV, NP típusokhoz, 0245 típushoz nem 4 Kivitel nagy viszkozitású közegekhez csak PV, 1604, 0708, 0414, 2504, 1009, 0715, 0424 típusokhoz 7 önszellőző elkerülő vezeték nélkül, Csak NPT és PVT típusokra Hidraulikus csatlakozás 0 Standard csatlakozás a műszaki adatoknak megfelelően 5 Nyomóoldali csatlakozó tömlőhöz 12/6, szívóoldalon, standard, csak PP, NP és PV anyagnál 9 Nyomóoldali csatlakozó tömlőhöz 10/4, szívóoldal, standard, csak PP, NP és PV anyagnál Membránszakadás-jelző 0 Membránszakadás-jelző nélkül 1 Membránszakadás-jelző, optikai érzékelő Kivitel 0 Standard Logo 0 ProMinent logóval Elektromos csatlakozás U V ± 10 %, 50/60 Hz Kábelek és csatlakozó dugók A 2 m Europa B 2 m Svájc C 2 m Ausztrália D 2 m USA E 2 m, Nagy-Britannia 1 2 m szabad véggel Relé, előre beállítva 0 Relé nélkül 1 1 db váltó, 230 V 2 A, leváló üzemzavarjelző relé 4 2 db. záró 24 V 100 ma, üzemzavarjelző relé + ütemadó relé C 1 db záró, 24 V 100 ma, üzemzavarjelző relé leválás ma-es kimenet Tartozék 0 Tartozékok nélkül 1 Láb- és adagolószeleppel, 2 m PVC szívóvezetékkel, 5 m PE adagoló-vezetékkelcsak PP, PV és NP típusokhoz, PVT4 típushoz nem Vezérlés típusa 0 Kézi + külső 1:1 impulzusszabályozással 3 Manuális + külső és Pulse Control + analóg áram C mint a 3 + CAN open* D mint a 3 + CAN open DULCOMARIN II* E mint a 3 + Profinet* R mint a 3 + PROFIBUS -DP-interfész M12* *Ezeknél az opcióknál ne lehet relét választani Adagolás figyelés 0 Impulzus jel bemenet Távleállító 0 Bluetooth nélkül B Bluetooth-szal Nyelv DE Német EN Angol FR Francia ES Spanyol es termékkatalógus

33 1.3 Mágneses membrános adagolószivattyú, gamma/ X Alkatrészkészletek, gamma/ X Alkatrészkészletek, gamma/ X Pótalkatrészkészletgamma/ X ára, melynek részei: 1 Adagoló membránok 1 Teljes szívószelep. 1 Teljes nyomószelep. 2 Szelepgolyók 1 Csatlakozó készlet 1 Rozsdamentes kivitel szívó- és nyomószelep nélkül, kpl. pk_1_008 Típus Típus 1602 PVT, PPT, NPT TTT SST és 2504 típus PVT, PPT, NPT PVT HV TTT SST és 1009 típus PVT, PPT, NPT PVT TTT SST és 0715 típus PVT, PPT, NPT PVT TTT SST és 0424 típus PVT, PPT, NPT PVT HV TTT SST típus PVT, PPT, NPT TTT SST Alkatrészkészletek, gamma/ X SEK-kel Az önlégtelenítő adagolófejjel elkerülő nélkül rendelkező adagolószivattyúk pótalkatrészkészlete a következő elemekből áll: 1 Adagoló membránok 1 Teljes szívószelep. 1 Teljes nyomószelep. 1 Teljes légtelenítő szelep 2 Szelepgolyók 1 Csatlakozó készlet Típus Közeggel érintkező anyagok Típus 1602 PVT7, NPT típus PVT7, NPT és 1009 típus PVT7, NPT és 0715 típus PVT7, NPT és 0424 típus PVT7, NPT Alacsony nyomású adagolószivattyúk es termékkatalógus 1-19

34 1.3 Mágneses membrános adagolószivattyú, gamma/ X Pótmembrán a gamma/ X sorozathoz 1 Típus Közeggel érintkező anyagok Típus 1602 Valamennyi szerkezeti anyag és 2504 típus Valamennyi szerkezeti anyag és 1009 típus Valamennyi szerkezeti anyag és 0715 típus Valamennyi szerkezeti anyag és 0424 típus Valamennyi szerkezeti anyag típus Valamennyi szerkezeti anyag Tartozékok Talpszelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-45 Adagolószelepek alacsony nyomású adagolószivattyúkhoz lásd a következő oldalt: 1-48 Tömlő, csővezetékek lásd a következő oldalt: 1-58 Szívólándzsák, szívógarnitúrák szintkapcsoló nélkül lásd a következő oldalt: 1-63 Csatlakozóelemek, fittingek lásd a következő oldalt: 1-85 Pótalkatrészek Különleges szelepgolyók/szeleprugók lásd 1-84 Alacsony nyomású adagolószivattyúk es termékkatalógus

35 1.4 Mágneses membrános adagolószivattyú, Delta 1.4Mágneses membrános adagolószivattyú, Delta Mágneses membrános adagolószivattyú, Delta szabályozott mágneses meghajtással Csaknem mindent tud és a legmagasabb igények kielégítésére a legmegfelelőbb megoldás. Magas színvonalú termék os beállítási és vezérlési lehetőséggel. Teljesítménytartomány 7,5-75 l/h, 25-2 bar 1 High-End membrán adagolószivattyú szabályozott mágnes meghajtással. Szinte kopásmentes, nagyon gazdaságos és önlégtelenítő adagolófejes kivitellel rendelkezik. Szinte minden adagolási feladathoz rendelkezésre állnak a különböző szivattyútípus- és anyagkombinációk. A külön rendelhető 1 hónapos folyamatidőzítő kibővíti az alkalmazási lehetőségek sokaságát. A szabályozott mágneses meghajtás a legnagyobb pontosságot biztosítja a szivattyú ára még ingadozó ellennyomásnál is. Ez maximális terhelés mellett is garantálja a rendkívül hosszú élettartamot. A beépített felügyelei funkció optoguard hidraulikus hibaállapotokat jelez, csakúgy, mint túlnyomás vagy kilyukadt adagolóvezeték. A nagy, megvilágított LC-kijelző biztosítja a kijelzett értékek jó olvashatóságát. Az adagolási teljesítményt a kijelző közvetlenül l/h egységben mutatja. pk_1_131_2 Előnyei Az adagolóteljesítmény beállítása közvetlenül l/ó egységben Meglévő jeladó illesztése külső vezérlésen át, feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével Külső vezérlés 0/4 20 ma-es szabványos jellel; egymáshoz rendelhető a jel értéke és a löketfrekvencia A külön rendelhető folyamatidőzítő segítségével kényelmesen szervezhetők a munkaműveletek. Alternatív megoldás időkapcsoló vagy PLC helyett. Külön rendelhető PROFIBUS interfész a folyamatvezérlő rendszer csatlakozásához Szinte minden folyékony vegyszerhez használhatók a rendelkezésre álló PVDF, akrilüveg és rozsdamentes acél anyagkombinációk Szinte kopásmentes mágneses hajtás: túlterhelés ellen biztosított és gazdaságos Minden szem előtt és ellenőrzés alatt: megvilágított LED kijelző és 3 LED lámpa az üzemi, figyelmeztető és hibaüzenetek megjelenítésére Hidraulikus hibaállapotok, eltömődött adagolási helyek, törött adagolóvezeték és az adagolófejben lévő levegő, ill. gáz jelzése, amelyet az integrált optoguard felügyeleti rendszer ismer fel Automatikus légtelenítő funkció A nyomásingadozások kompenzációja a legnagyobb adagolási pontosságot biztosítja Ideálisan alkalmas a legkisebb mennyiségek folyamatos adagolására is, kb. 6 ml/óra értéktől Műszaki részletek Külső vezérlés feszültségmentes kontaktuson az impulzus növelésével, ill. csökkentésével 99:1 1:99 arányú tartományban Tétel üzemmód max löket/indítóimpulzus értékkel Külső vezérlés 0/4 20 ma-es szabványos jellel; egymáshoz rendelhető a jel értéke és a löketfrekvencia Löketfrekvencia beállítás 1 löket/óra lépésekben löket/óra, ill. 200 löket/perc tartományban Fokozatmentes lökethossz-beállítás a 0-100% tartományban, (javasolt érték: %) 2-fokozatú szintkapcsoló csatlakoztatása Adagolásfelügyelet bemenete; beállítható a tűrési tartományon belüli hibás löketek a Külön rendelhető optikai membránszakadás-jelző felismeri a membrán mögötti cseppeket Külön rendelhető 4 20 ma-es kimenet a lökethossz és a löketfrekvencia átvitelére Koncentráció beírása opció a mennyiséggel arányos adagolási feladatokhoz PROFIBUS opció vagy CAN Open interfész opció Külön rendelhető szabályozó modul klór-, ph-, redoxpotenciál-érzékelő vagy DFMa átfolyásmérő csatlakoztatására Széles csatlakozófeszültség-tartomány, V, 50/60 Hz Külön rendelhető relé modul, utólag is egyszerűen és biztonságosan felszerelhető Alkalmazási terület Minden iparágban használható és automatikus folyamatokba integrálható. A szabályozott mágneses meghajtás és az opto-guard felügyeleti funkció a legnagyobb biztonságot garantálja. A folyamatidőzítővel a szivattyú vezérlőegységként dolgozhat, pl. hűtővíz kezelésénél Alacsony nyomású adagolószivattyúk es termékkatalógus 1-21
