1 Kedves Vásárló, Kérem, olvassa el ezt az utasítást a mosogatógép beépítése és az első üzembehelyezése előtt. A következő tudnivalók betartásával elkerülheti a balesti veszélyeket és megelőzheti a készüléke károsodását. Őrizze meg ezt az utasítást egy biztos helyen, a későbbi fellapozhatóság érdekében. Ez a kezelési utasítás többféle készülék leírását tartalmazza, így az itt felsoroltak nem mindegyike vonatkozik az Ön készülékére. GI

2 Tartalomjegyzék Előszó 1 Kicsomagolás 3. oldal Csomagolóanyag...3. oldal Régi készülék - Környezetvédelmi tudnivalók...3. oldal 2 Biztonsági tudnivalók 3. oldal Felállítás előtt...3. oldal Üzembehelyezés előtt...3. oldal Gyerekek a háztartásban...3. oldal Napi használat...4. oldal Zavar esetén...4. oldal 3 Tanulja meg készülékét 5. oldal Készülékáttekintés...5. oldal Kezelőpanel...5. oldal 4 Vegye készülékét használatba 6. oldal Vízkeménység...6. oldal Só betöltése...7. oldal Öblítőszer betöltése...8. oldal Tisztítószer betöltése...8. oldal 5 6 Mit mosogathatunk 10. oldal Edények berakása 10. oldal Általános tudnivalók oldal Alsó edénykosár oldal Evőeszköz kosár oldal Felső kosár oldal 7 Tisztítás és ápolás 12. oldal Szita tisztítása oldal Mosogatókar tisztítása oldal Szitabetét tisztítása oldal 8 Hibalehárítás:Mikor mit tegyek 13. oldal Mosogatógép nem működik oldal Mosogatási eredmény nem megfelelő oldal 9 Műszaki adatok 18. oldal 10 Szerelési utasítás 18. oldal Biztonsági tudnivalók a beépítéshez oldal Mosogatógép felállítása oldal Vízrácsatlakozás oldal Vízelfolyás oldal Elektromos csatlakozás oldal 11 Szervíz 20. oldal 2

3 Kicsomagolás Csomagolóanyag A csomagolóanyag újrahasznosítható anyagból készült. A felismerés érdekében ezeket az anyagokat recycling szimbólummal és az anyagra vonatkozó jelöléssel látták el (PE, PS, POM). Figyelem A csomagolóanyag a gyerekekre veszélyes lehet. Az anyagokat valamilyen helyi gyűjtőpontra lehet szállítani. További anyagokat a hatósági hulladéktárolóba lehet tárolni. Régi készülék- Környezetvédelmi tudnivalók. Ezt a készüléket az élettartam lejárta után nem a normál hulladékként kell kezelni, hanem egy elektromos készülékeket újrahasznosító gyűjtőpontra kell szállítani. Ennek jele a használati utasításon, illetve a csomagoláson erre emlékeztet. Az összetevők az... Az újrahasznosítással, az anyagában történő felhasználás, vagy más formában történő felhasználás lehetőséget nyújt Önnek, hogy hozzájáruljon környezetünk védelméhez. Kérem, érdeklődjön a közösségi ügyintézésnél a helyi gyűjtőpontról. A veszélyek elkerüléséért, kérem az elhasznált berendezést tegye használhatatlanná az elszállításhoz. Húzza ki a hálózati csatlakozó és válassza le a csatlakozó kábelt. Tegye az ajtócsatlakozót használhatatlanná. Biztonsági tudnivalók Felállítás előtt Ellenőrizze készülékét, nem történt-e szállítási sérülés. Sérült készüléket ne helyezzen üzembe. Kétes esetben kérdezzen rá a szállítónál. Üzembehelyezés előtt. Vegye figyelembe ehhez, a beépítési útmutatókat a 22. oldalról. A földelés bekötését hagyja szakképzett villanyszerelőre. Földelés hiányából keletkező károsodásért szavatosság nincs. Győződjön meg üzembehelyezés előtt, hogy a típustáblán megadott adatok megegyeznek az Ön energiaellátásával. A beépításnél a mosogatógépnek leválasztva kell lennie a hálózatról. A készüléket elektromos hosszabbítóval nem szabad csatlakoztatni a hálózathoz. Az elektromos hosszabbítónak nincs meg a szükséges biztonsága (túlmelegedés veszély). Használja mindig az eredeti csatlakozót, amit a készülékkel együtt került szállításra. A hálózati csatalakozó a felállítás után, legyen szabadon megközelíthető. Gyerekek a háztartásban Ne engedje a gyerekeket a mosogatógéppel játszani. A tisztítószer marást okoz a szemben, szájban és a torokban. Vegye figyelembe a tisztíszer gyártójának biztonségi tudnivalóit. Ne hagyja a gyerekeket felügyelet nélkül, miközben a készülék nyitva van. A víz a mosogatógépben nem ivóvíz. A hegyes és hosszú tárgyakat ( pl. tálalóvilla, kenyérvágó kés stb.) állítsa mindig heggyel lefelé az evőeszköz kosárba, vagy fektesse el a felső kosárban a lehetséges sérülések elkerülésére. 3

4 Napi használat Alkalmazza készülékét kizárólag a háztartásban, rendeltetésszerű használatra: háztartási edények mosogatására. Ne használjon a készülékben kémiai oldószereket; ez robbanásveszélyt jelent. Ne tegyen és állítson semmit vagy terhelje bármivel a nyitott ajtót. A készülék felbillenhet. Ne nyissa ki az ajtót, amíg a készülék üzemel. Forró víz, vagy gőz kijöhet. Ne hagyja az ajtót nyitva, mert ez problémákat okozhat. Zavar esetén Javítást, és beavatkozást csak a vevőszolgálat képzett szakemberének szabad végeznie. Zavar esetén húzza ki a készüléket a hálózatból: - húzza ki a hálózati csatlakozót vagy - kapcsolja le a biztosítékot Ne a kábelnél fogva húzza ki a csatlakozót a hálózatból, hanem a csatlakozónál fogva. Zárja el a vizet. 4

5 3 Tanulja meg készülékét Készülékáttekintés Kezelőpanel 1 Ház 2 Felső edénykosár az elválasztóval 3 Vezetősín a felső kosárhoz 4 Felső mosókar 5 Alsó edénykosár 6 Só tároló 7 Evőeszköz kosár 8 Alsó mosókar 9 Tisztítószer tároló 10 Szita 11 Ajtó 12 Kezelőpanel 13 Levegős szárító rendszer (modelltől függő) Program jelző 6 Strat/szünet gomb 2 Öblítő kontrolljelző 7 ½ gomb (modeltől függő) 3 Só kontrolljelző 8 Fogantyú 4Státuszjelző led 9 Be / ki gomb 5 Programválasztó gomb 5

6 4 Vízkemyénység beállítása a megfelelő vízkeménységi fokra Vízkeménység: A mosogatógépnek relatív lágy vízre van szüksége, hogy helyesen működhessen. Amennyiben a vízkeménység 6 NK feletti, vízkőlerakódás keletkezik az edényeken. Ez nem történhet meg, van egy automatikus rendszer, egy speciális só a víz lágyítására. Ez gondoskodik a lehető legjobb tisztítási és szárítási eredményről. Az Ön vizének NK -át megtudhatja a helyi vízszolgáltatónál kiderítheti a NK -ot saját maga is a melléklet tesztcsíkkal: 1min. Bontcsa ki a tesztcsikot a csomagolásból Nyissa ki a vízcsapt és kb. Egy percig folyassa. 1 Sekunden Tartcsa a tesztcsikot a vízbe kb 1 másodpercig Vegye ki a tesztcsíkot a vízből és rázza le 1 Minute Várjon egy percet A tesztcsíkról le tudja olvasni a víz keménységét. 1. Nyomja meg a programválasztó gombot, mielőtt a készüléket bekapcsolná és tartsa lenyomva. 2. Kapcsolja be a készüléket a be/ki kapcsolóval, ezután engedje el a kapcsolót. 3. Tartsa a programválasztó gombot 10 másodpercig nyomva, amig a kontrollámpa a Start/ Szünet gombnál el nem kezd villogni. 4. Be tudja állítani a kívánt vízkeménységi fokot, mialatt a programválasztó gombot nyomja (hasonlítsa össze a tesztcsíkot a keménységi fok táblával). A megfelelő státusjelző LED kigyullad. 5. Miután a keménységi fokot beállította, tárolandó érték elmentéséhez nyomja meg a Start/Szünet gombot. A Start/Szünet kontrollámpa folyamatosan fog világítani. Keménységi fok Keménységi fok Angol keménység Német keménység NK Francia kemény ség Spülen Klarspülen Trocknen Ende Spülen Klarspülen Trocknen Ende Spülen Klarspülen Trocknen Ende Spülen Klarspülen Trocknen Ende Spülen Klarspülen Trocknen Ende Spülen Klarspülen Trocknen Ende LED- Statusjelzés Egy LED-világít Egy LED-világít Egy LED-világít Egy LED-világít Mind a négy LED-világít Mind a négy LED-világít NK: Német keménység 1 NK = 1 mg CaO/100 ml Víz = 0,179 mmol Kapcsolja ki újra a készüléket a Be-/ Ki kapcsolóval. Amennyiben a NK kevesebb mint 5 NK önnek nincs szüksége speciális vízlágyító sóra. Ebben az esetben a SÓ kontrollámpa folyamatosan világítani fog. Abban az esetben, ha az Ön lakóhelyén a vízkeménység magasabb, mint 45 NK, akkor Önnek el kell gondolkodnia egy vízlágyító berendezés beszerezésén. Abban az esetben, ha Ön talajvizet-, folyóvizet-, vagy esővizet használ, be kell építenie egy megfelelő szűrőt. Egy költözésnél ne felejtse el, az Ön új lakóhelyén uralkodó vízkeménység beállítását. 6

7 Só betöltése Figyelem Csak a mosogatógépének megfelelő speciális sót alkalmazzon. Nem megfelelő só használatából eredő károsodásért a gyártó nem vállal felelősséget. Ne használjon nagy szemű sót. A kisszemű, vagy púdersó könnyebben oldódik. Semmilyen esetben se használjon konyhasót, vagy kősót. Ezek a sók tartalmaznak olyan elemeket, amik nem oldhatóak és vízlágyító tartály működési károsodását okozzák. Vegye ki a az alsó kosarat a gépből. Nyissa ki a csavaros tetejét a sótárolónak, az óramuatató járásával ellentétes irányú forgatással ( ). Első üzembevételnél: Töltsön a sótárolóba mindenekelőtt 1 liter vizet ( ). Töltse be a sót a veleszállított sótöltő segítségével ( ). Addig töltse a tárolóba sót, amíg meg nem telik. A töltési mennyiség kb. 2 kg. Zárja be a zárófedelt erősen. A sóbetöltés után közvetlenül indítson el egy mosogatóprogramot. A mosogatási folyamat megakadályozza a gép károsodását, az esetleges sóoldat túlfutásából keletkezhetne. Az első mosogatási folyamat után elalszik a sótároló kontrollámpája. 7

8 Öblítőszer betöltése Az öblítőszer jobb lefolyást ad a mosogatóvíznek és megakadályozza a vízfoltok vagy vízkőcsíkok kialakulását az edényeken. Csak a mosogatógépnek megfelelő öblítőszert használjon. - Tudnivalók - Ha 2 az 1 -ben vagy 3 az 1 -ben tisztító/tablettát használ, nincs szüksége további öblítőszerre. Nyissa ki az öblítőszer tartály a záróretesz megnyomásával ( ). Töltse meg óvatosan öblítőszerrel a MAX jelig. Zárja be a fedelet, amíg kattanásig ( ). Törölje le gondosan a kicsordult öblítőszert. Túl sok öblítőszer esetén nagymennyiségű hab képződik, ami korlátozza a tisztítást. Öblítőszeradag beállítása Az öblítőszer adagolást 1-től 6-ig fokozat között lehet állítani ( ). Gyárilag a 3. pozició került beállításra. Az adagolás megváltozatása csak a mosogatás után lehetséges. Vízfoltok láthatóak az edényeken: Magasabb adagolást állítani Fátyol látható az edényen: Alacsonyabb adagolást állítani Tisztítószer betöltése Tolja el a reteszt jobbra Tudnivalók - csak a mosogatógépnek megfelelő tisztítószert használjon. Nyissa ki a tisztítószer tárolót, úgy hogy a záróreteszt jobbra tolja ( ). A tisztítószer tároló belső oldalán található jelölővonalak segítenek a helyes tisztítószer adagolás beállításában. A tisztítószer tároló befogadó képessége 40 cm 3 ( ). Teljesen megrakott mosogatógépnél és erősen szennyezett edényeknél 25 cm 3 feltöltést ajánlunk. Kevésbé szennyezett edényeknél a szokásos mennyiség 15 cm 3. Hosszú ideje mosogatás nélkül tárolt edények a gépben, töltsön további tisztítószert a jelig az oldalsó tartályba ( ). A tisztítószer mennyiségére vonatkozó előírásokat a programtáblából vehet. Ettől eltérés lehetséges az edények szennyezettsége és az Ön lakóhelyének vízkeménysége miatt. 8

9 Tisztítószer Három fajta tisztítószer létezik: 1. Foszfát és klór tartalmú 2. Foszfáttartalmú és klórmentes 3. Foszfát és klórmentes Az új gyártású kompakt porok általánosan foszfátmentesek. Ezzel elveszítik vízlágyító hatásukat. Ebben az esetben ajánljuk a sót a sótárolóba beadni, akkor is ha a vízkeménység csak 6 Nk. Amennyiben foszfátmentes tisztítószert alkalmazunk kemény víz mellett, az edényeken és az üvegen fehér foltok jelenhetnek meg. Emelje meg a mosogatószer adagolást, egy jobb mosási eredmény elérése érdekében. Klórmentes tisztítószernek kisebb fakító hatása van. Az erősen színes foltokat lehet hogy nem távolíthatóak el teljesen. Válasszon magasabb hőmérsékletű programot. Figyelem - Tárolja a tisztítószerét mindig hideg, száraz és ezen kívül gyerekektől elzárt helyen. - A tisztítószert töltse a tárolóba, mielőtt még a gépet bekapcsolja. - Túl sok tisztítószer okozhatja azt, hogy a fel nem oldódott tisztítószer az üvegtermékeket megkarcolja. 2 az 1 -ben vagy 3 az 1 -ben edény mosogatószer Az Ön mosogatógépével a legjobb eredmény akkor érhető el, ha a mosogatószer, az öblítő és só a vízlágyításhoz egyedi komponensenként kerül felhasználásra. A mosogatógép gyártója ajánl kombinált mosogatószereket is, amelyek többnyire 2 az 1 -ben vagy 3 az 1 -ben jelöléssel ismertek. 3 az 1 -ben egy olyan termék, amely tartalmaz mosogatószert, öblítőt és sót a vízlágyításhoz. 2 az 1 -ben egy olyan termék, amely tartalmaz mosogatószert és vagy öblítőt vagy sót a vízlágyításhoz. Ezek a kombinált mosogatószerek általában egy meghatározott alsó elégedettséget céloznak meg. Ezek a mosogatószerek tartalmaznak meghatározott mennyiségű öblítőt és vagy vízlágyítót. Ez azt jelenti, hogy Önnek nincs lehetősége a vízlágyítót és az öblítőt lakóhelyéhez igazítani. Ha Önnek ilyen mosogatószerre van szüksége, a következőket kell figyelembe vennie: - Nézze meg jól az Ön által felhasználásra kerülő mosogatószer specifikációját, határozza meg Ön, milyen kombinációs termékről van szó. - Tartsa magát ahhoz a felhasználási javaslathoz, amit a csomagoláson talál. - Ennek a terméknek a használatánál gondoskodjon a készülék helyes beállításról a só és vagy az öblítő gazdaságos felhasználásának érdekében. - Ha tablettáról van szó: soha ne tegye a mosogatógép belső terébe, vagy az evőeszköz kosárba. Tegye a tablettát mindig mosogatógép adagoló fakjába. Így használja helyesen a 3 az 1 -ben mosogatószert: Mosogatószer, vízlágyító és öblítő - Az ilyen mosoagószerrel nem ér el olyan szárító hatást, mint külön adagolt mosogatószerrel, sóval és öblítővel. Így lehet a szárító hatást javítani: - Állítsa készülékén az öblítésadagolást 1 -re és töltse fel öblítő szerrel. Ha elfogyott az öblítőszer, töltsön utána. - Ha kombinált szert nagyobb mint 1 öblítő beállítással használja, az edényeken és a készülék belsejében színes vízfoltok keletkezhetnek. - Ha a kombinációs termékhez nem használ hozzáadott sót, akkor különösen az üvegtermékeken sófoltok keletkezhetnek. Így tudja elkerülni a sófoltok kialakulását: - Állítsa készülékén a vízlágyítást 1 -re és töltse fel a sót. Ha elfogyott a só, töltsön utána. Így használja helyesen a 2 az 1 -ben mosogatószert: Mosogatószer és vízlágyító - Ez a mosogatószer nem tartalmaz öblítőt. Önnek úgy kell beállítania az öblítő adagolót, ahogy a kezelési utasítás leírja, ügyeljen arra, hogy minden mosásnál szükséges öblítőszer a készülékben és ha elfogyott után kell tölteni. Így használja helyesen a 2 az 1 -ben mosogatószert: Mosogatószer és öblítő - Az ilyen mosoagószerrel nem ér el olyan szárító hatást, mint külön adagolt mosogatószerrel, sóval és öblítővel. Így lehet a szárító hatást javítani: - Állítsa készülékén az öblítésadagolást 1 -re és töltse fel öblítő szerrel. Ha elfogyott az öblítőszer, töltsön utána. - Ha kombinált szert nagyobb mint 1 öblítő beállítással használja, az edényeken és a készülék belsejében színes vízfoltok keletkezhetnek. - Ez a mosogatószer nem tartalmaz vízlágyítót. Önnek úgy kell beállítania a só adagolót, ahogy a kezelési utasítás leírja, ügyeljen arra, hogy minden mosásnál szükséges vízlágyító só a készülékben és ha elfogyott a só, után kell tölteni. Fontos figyelmeztetés - Ha az ilyen mosogatószerek használatánál mégis probléma lenne, ami eddig nem volt, forduljon közvetlenül a mosogatógép gyártójához. Megfelelő kontaktinformációkat a csomagoláson találja. Ha Ön ilyen mosogatószert használ ezt állítsa be: Győződjön meg arról, hogy a só és az öblítőadagoló fel van-e töltve. - Állítsa a vízlágyítást a legnagyobb fokozatra és végezzen el egy komplett mosogatást edények nélkül. - Ezután a mosogatás után, állítsa vissza az Ön vízkeménységnek megfelelő fokozatra (lásd. Kezelési utasítás). - Állítsa be a helyes öblítő adagolást. 9

10 Mit nem szabad a mosogatógépbe tenni Rozsdásodó vasrészeket: Fa vagy csontnyelű evőeszközöket Gyöngyház, vagy porcelán nyelű evőeszközöket Nem hőálló műanyag részeket Ragasztott edény vagy evőeszköz részeket Réz, cink vagy alumínium kiegészítőket Kényes díszüvegeket és porcelánokat Ólomkristályt Műtárgyakat Az alumínium és az ezüst hajlamos az elszíneződésre Az üveg és kristály dolgok egy idő után elveszíthetik fényüket. Szivacsot és konyharuhát Tudnivaló Ne mosson a gépben olyan edényt, ami cigarettahamuval, gyertyaviasszal, lakkal, festékkel, vagy bármilyen kémiai anyaggal szennyezett. Ajánlás: Ügyeljen arra a vásárlásnál, hogy csak olyan edényt vegyen, ami mosogatógépben mosható. Mosogatógép megtöltése Általános tudnivalók Mielőtt megtölti a gépet A nagyobb ételmaradékokat távolítsa el Minden tálat, csészét, poharat, lábost nyílással lefelé tegyen be (igy nem gyűlik bennük össze a víz) Edényt és evőeszközt ne tegye egymás fölé Poharaknak nem szabad egymáshoz érniük A mosókaroknak nem szabad akadályozva lenniük Állítson minden erősen szennyezett edényt az alsó kosárba Kicsi és könnyű edényeket tegye a felső kosárba Hosszú és vékony dolgokat fektesse középre Figyelem Késeket és más olyan használati tárgyakat, amelyek hegyesek, vagy élesek, a balesetveszély elkerülése érdekében fektesse vízszintesen a felső kosárba. Az Ön mosogatógépébe maximum 12 terítéket tehet be. Kérem, ne töltse túl a mosogatógépet. Csak így érheti el az optimális mosási eredményt és elfogadható energia felhasználást. 10

11 Alsó kosár. Javaslat a bepakolásra Töltse meg az alsó edénykosarat tányérral, tállal, lábossal stb. 4 lehajtaható rész (modellfüggő) Lehetősége van arra, hogy több helye legyen nagyobb edényeknek: Ezeket a betéteket megemelni ( ) és a szélére hajtani ( ) Felső edénykosár Javaslat a megtöltésre Töltse meg a felső kosarat kistányérral, csészével, pohárral stb. Magasságot, csak üres állapotban állítson. Ennél a modellnél a felső kosarat lehet két pozicióba lehet állítani. Nyissa ki a tartó gyűrűt a felső edénykosár vezető sínnél, elfordítva nyílik ( Húzza ki a kosarat ( ). I). Állítsa kívánt magasságba a kosarat a vezető kerékkel a sinen (Q). Tolja a tartókat vissza a megfelelő pozicióba. 11

12 Tisztítás és ápolás Az Ön készülékének rendszeres tisztítása meghosszabbítja az élettartamot zavarok kialakulását. Figyelem Húzza ki a hálózati csatlakozót és zárja el a vizet, mielőtt a készülékét tisztítja. Alkalmazzon kímélő háztartási tisztítót a külső oldalakhoz és az ajtótömítéshez. A kezelő panelt csak egy nedves kendővel és tiszta vízzel tisztítsa. Szita tisztítása Tisztítsa a szitát és a mosókarokat rendszeresen. A szenyezédés befolyásolja a mosási eredményt. Síkszita Durva szűrő Mikroszűrő 1. Vegye ki az alsó kosarat a gépből. 2. Fordítsa el a durvaszűrőt jobbra és húzza ki felfelé (Q). 3. Vegye ki a síkszitát (Q). 4. Nyomja meg a durva szűrő mindkét nyelvét és vegye ki a mikroszűrőt ( ). 5. Tisztítsa meg a szitát alaposan folyóvízben. Adott esetben használjon kefét. 6. A síkszitát tegye vissza. 7. Tegye vissza a durvaszűrőt és a finomszűrőt a síkszitába. Fordítsa az óramutató járásával egyezően amíg bereteszelődik. Figyelem Ne használja készülékét szűrő nélkül. Ügyeljen szita a korrekt beépítésére. Tisztítsa a szitát rendszeresen. Mosókarok tisztítása Piszkos vagy sókiválások eldugíthatják a mosókarok fúvókáit. Ezért ellenőrizze rendszeresen a kilépő fuvókákat. Alsó mosókar Felső mosókar 1. Vegye ki az alsó kosarat a gépből. 2. Húzza felfelé az alsó mosókart ( ). 3. Lazítsa meg a felső mosókar rögzítő csavart és húzza le a kart. 4. Tisztítsa meg akart folyóvízzel. 5. Tegye vissza a mosókarokat. Figyelem Ügyeljen a rögzítő csavarok feszességére. A szitabetét tisztítása folyóvízben (modellfüggő) A szennyeződések lerakódása a víztömlőben, egy szűrővel megakadályozhatóak. Ellenőrizze vízcsőben a szűrőt időről időre. 1. Zárja el a csapot és csavarja le a víztömlőt. 2. Vegye ki a szűrőt és tisztítsa a csapnál. 3. Tegye vissza a megtisztított szűrőt. Rögzítse űjra a víztömlőt a csapra. 12

13 Hibaelhárítás: Mit tegyen, ha a mosogatógép nem működik Ellenőrizze, hogy a készülék elektromos csatlakozója be van-e dugva? Ellenőrizze, hogy a lakás biztosítékai rendben vannak-e? Ellenőrizze le, hogy a vízcsap biztosan nyitva van-e? A mosogatógép ajtaja biztosan zárva van-e? A BE/ Ki kapcsoló megnyomta-e? Nincs-e eldugulva a víztömlőben a szűrő? A mosási eredmény nem elégséges Az edény nem tiszta - Nem megfelelő berakodás - Rakodjon be, ahogy a kezelési utasítás javasolja - Hibás programválasztás - Válasszon olyan programot, mely magasabb hőmérsékleten mos és tovább tart. - Nem forog a mosókar - Ellenőrizze programindítás előtt, hogy a mosókar forog-e? - Eldugult a szita. - Tisztítson meg minden szitát, szűrőt, ahogy a kezelési utasításban le van írva. - A szita nincs rendesen a helyén - Ellenőrizze, hogy a szita és a szűrők helyesen vannak-e berakva. - Mosókar fúvókák el vannak dugulva - Tisztítsa meg a mosókart, úgy ahogy a kezelési utasításban le van írva. - A kosár túl van töltve. - Ne töltse a kapacitáson felül a kosarat. - Tisztítószer nedves, vagy csomós. - Tárolja a tisztítószert száraz helyen. Zárja le a doboz tetejét gondosan. - Túl kevés tisztítószer. - Emelje meg a tisztítószer adagolást, a programtáblának megfelelően. - Elégtelen öblítőszer. - Emelje meg az öblítőszer adagolást, vagy töltsön az öblítőszer után. - A tisztítószer tároló fedele nyitva - Ügyelje arra a tisztítószer feltöltés után, hogy a marad. fedél mindíg zárva legyen. - Olyan evőeszközöket használ, amiknek - Az ilyen fajta evőeszközök nem alkalmasak rossz a minősége. mosogatógépbe. Az edény nem száraz - Nem megfelelő berakodás - Rakodjon be, ahogy a kezelési utasítás javasolja - Nem elégséges öblítés - Emelje meg az öblítőszer adagolást, vagy töltse utána. - Az edények túl korái kiszedése - A mosogatógépet ne közvetlenül a mosás után pakolja ki. Résnyire nyidda ki az ajtót, így a gőz el tud távozni. Kezdje kipakolást akkor, ha az edény már csak kézmeleg. Először az alsó kosarat ürítse ki. Így megakadályozhatja, hogy a víz, a felső kosárban lévő edényekről rácsöpögjenek. 13

14 - Hibás programválasztás - A rövidprogramok mosási hőmérséklete, és ezzel a mosási teljesítmény is alacsonyabb. Válasszon hosszabb mosásidejű programot. - Olyan evőeszközöket használ, amiknek - A vízelfolyás ezeknél az edényeknél nem rossz a minősége megfelelő. Az ilyen fajta evőeszközök vagy edények nem alkalmasak mosogatógépbe. Tea-, kávé-, vagy egyéb foltok - Hibás programválasztás - Válasszon olyan programot, mely magasabb hőmérsékletű és tovább tart. - A tisztítszer nedves vagy csomós - A tisztíszerek elvesztik hatásukat, he nem megfelelően tárolják. Tárolja a tisztítószert száraz helyen. Zárja le a doboz tetejét gondosan. - Olyan evőeszközöket használ, amiknek - Egy tisztítás ezeken az edényeknek a felületét rossz a minősége. megkarcolják Az ilyen fajta evőeszközök vagy edények nem alkalmasak mosogatógépbe. Vízkőcsíkok, pára- fátyolfoltok - Nem megfelelő öblítés - Emelje meg az öblítőszer adagot, vagy töltse fel az öblítőt. - A keménységi fok nem megfelelően - Ellenőrizze a beállított értéket. Az illetékes van beadva. vízmű által megadott értékhez, kevés a só. - Sóveszteség - Ellenőrizze, hogy a sótároló fedele szorosan zár-e. Használjon tölcsért a só betöltéséhez. Kezdjen a sófeltöltés után közvetlenül egy mosogatási programot. Ellenőrizze a program lefutása után, hogy a fedél esetleg nem lazult-e meg a fedél. Szaghatás - Új gép szaga - Az új gépek szaga az első mosás után elenyésző. - A szita szennyezett - Tisztítson meg minden szitát és szűrőt, a kezelési utasításnak megfelelően. - Az edények néhány napig mosatlanul - Távolítsa el a nagy szennyeződéseket folyó vízben állnak a mosógépben. és két nap után hajtson végre egy mosogatási programot, tisztítószer nélkül. Csukja be az ajtót, hogy elkerülje a szaghatást. 14

15 Tejszerű kinézet vagy kékes csillogású lerakódás az üvegen (üvegkorrózió) - Túlzott tisztítószer felhasználás, alacsony - Válasszon alacsonyabb hőmérsékletű programot vízkeménységnél, túl magas mosási és adjon kevesebb tisztítószert hozzá. hőmérséklet. Ellenőrizze le a Beállított vízkeménység megfelele az illetékes vízmű által megadott értékkel. Rozsdafoltok, felülethibák - A sótároló fedele nem zár megfelelően. - A só a fémek felületén hibákat okozhat, ami rozsdásodáshoz vezethet. Ellenőrizze le, hogy a sótároló fedele szorosan zár-e. Használjon tölcsért a só betöltéséhez. Kezdjen a sófeltöltés után közvetlenül egy előmosó programot. Ellenőrizze a program lefutása után, hogy a fedél esetleg nem lazult-e meg a fedél. - Ételmaradék sokáig marad az edényen. - Távolítsa el a nagy szennyeződéseket folyó vízben és két nap után hajtson végre egy előmosási programot, tisztítószer nélkül. - Az Ön készüléke nem megfelelően földelt - Ellenőrizze a készülék földelését. A statikus feltöltődés a fémeken lukadást okozhatnak és ez javíthatatlan károkhoz vezethet. - Az evőeszközök nem megfelelő - A rozsda ezen dolgokon nem elkerülhető. Az rozsdamentes acélból készültek. ilyen fajta evőeszközök vagy edények nem alkalmasak mosogatógépbe. - Az edények rozsdásak. - A rozsdásodó edények megfertőzhetik a másik edényeket is. Az ilyen fajta evőeszközök vagy edények nem alkalmasak mosogatógépbe. Tisztítszer marad vissza a tárolóban - Tisztítószer tároló nedves - Ügyeljen arra, hogy a tisztítószer tároló a feltöltés előtt száraz legyen. - A tisztítószer túl husszú ideig marad - Közvetlenül mosogatás előtt töltse fel a tárolót. a mosogatógépbe. - A tisztítószer tároló fedele nem zár - Ügyeljen a mosogatógépbe történő bepakolásnál arra, Rendesen. hogy véletlenül se nyissa ki a fedelet. - A tisztítószer nedves, vagy csomós. - Tárolja a tisztítószer száraz helyen. Zárja le a fedelet gondosan. - A mosókar fúvóka elszennyeződött. - Tisztítsa ki mosókart a kezelési utasításnak megfelelően. 15

16 Kifakul a minta - Kifakul a minta - Ez a fajta üveg, porcelán és evőeszköz nem alkalmas gépi mosogatásra. Karcolás az edényen - Aluminium edényrészek - Edényrészek és evőeszközök ezen fajtái nem alkalmasak gépi mosogatásra. - A sótároló teteje nem zár rendesen - Ellenőrizze le, hogy szorosan zár-e a sótároló fedele. Használjon tölcsért a só feltöltéséhez. Kezdjen egy mosogatást, közvetlenül a feltöltés után. A program után ellenőrizze, hogy a fedél tényleg meglazult-e. - A keménységi fokozat nincs helyesen - Ellenőrizze a beállított értéket a vízmű által beállítva. megadotthoz. - A tisztítószer alacsony hatékonyságú - A tisztítószert legfeljebb 2 hónapig lehet felhasználni. Tárolja száraz helyen a tisztítószert. A tetejét a doboznak zárja le gondosan. - A kosár túl van töltve - Ügyeljen arra, hogy az egyes edényrészek és üvegek ne érintkezzenek. A mosogatásnál az üvegek és az edények összeütközhetnek és ezzel karcolást okoznak. Edénytörés - Nem megfelelő bepakolás - A bepakolást a kezelési utasításnak megfelelően végezze el. - A kosár túl van töltve - Te töltse túl a kosarat. Az edények ha túl közel vannak egymáshoz, összeütközhetnek és összetörhetnek. 16

17 Hab - Az edény túl sok mosogatószerrel lett - Az edényeket nem kell előmosni. A nagydarab előmosva. szennyeződések eltávolításához használjon konyharuhát, tartsa folyóvíz alá. - Öblítő tévesen került a gépbe. - Ha tévesen túl sok öblítő került betöltésre, az öblítőt egy papírtörülköző, vagy egy mosogatórongy segítségével távolítsa el. - Az öblítőtároló fedele nem zárt - Ügyeljen mindig arra, hogy feltöltés után az öblítő teje jó le legyen zárva. Mosoagatás után víz marad a gépben - Eldugult a szita - Tisztítson ki minden szitát és szűrőt, a kezelési utasításnak megfelelően. - A vízelvezető cső megtört, eldugult/ - Ügyeljen a túlfolyó cső megfelelő elhelyezésére meggörbült a túlfolyó cső 17

18 Műszaki adatok Befogadóképesség Víz rávezetés Elektromos csatlakozás Teljesítmény Fűtési teljesítmény 10 teríték 0,3-10 bar (= N/cm 2 = 0,01-1,OMpa) 230 Volt, 10 A (lásd a típustáblán) 2000 W 1800W Ez a készülék megfelel a következő EU előírásoknak: 73/23/EC 89/336/EC 93/68/EC DIN EN Niederspannungsrichtlinie EMV Richtlinie CE Kennzeichnungsrichtlinie Elektrischen Geschirrspüler für den Hausgebrauch Messverfahren f. Gebrauchseigenschaften Szerelési utasítás Biztonsági tudnivalók a beépítéshez. Ellenőrizze a készüléket a szállítási károkra, mielőtt azt üzembe helyezi. A készülék károsodása esetén, lépjen kapcsolatba a szállítójával. Zárja el a sérült készüléket. Szabályosan bekötött készüléknél kövesse az alábbi előírásokat. Bizonyosodjon arról üzembehelyezés előtt, hogy az adattáblán megadott értékek, mint a feszültség és áramerősség, megfelelnek az ön hálózatának. A gép csatlakozóját csak egy előírásoknak megfelelően kialakított földelt csatlakozóaljzatba dugja. Ügyeljen az előírásszerű földelésre. A földelt csatlakozó aljzatnak a mosogatógép közelében és szabadon megközelíthetőnek kell lennie. Ne használjon többlukú aljzatot és hosszabbító kábelt. Túlmelegedésnél robbanásveszélyt jelenthet. A dugaszoló aljzatot csak képzet villanyszerelő építheti ki. Ellenőrizze a hálózati kábelt, a víz oda és elvezető tömlőt. A sérült részeket csak a vevőszolgálati, vagy szakszervíz által cseréltesse. 18

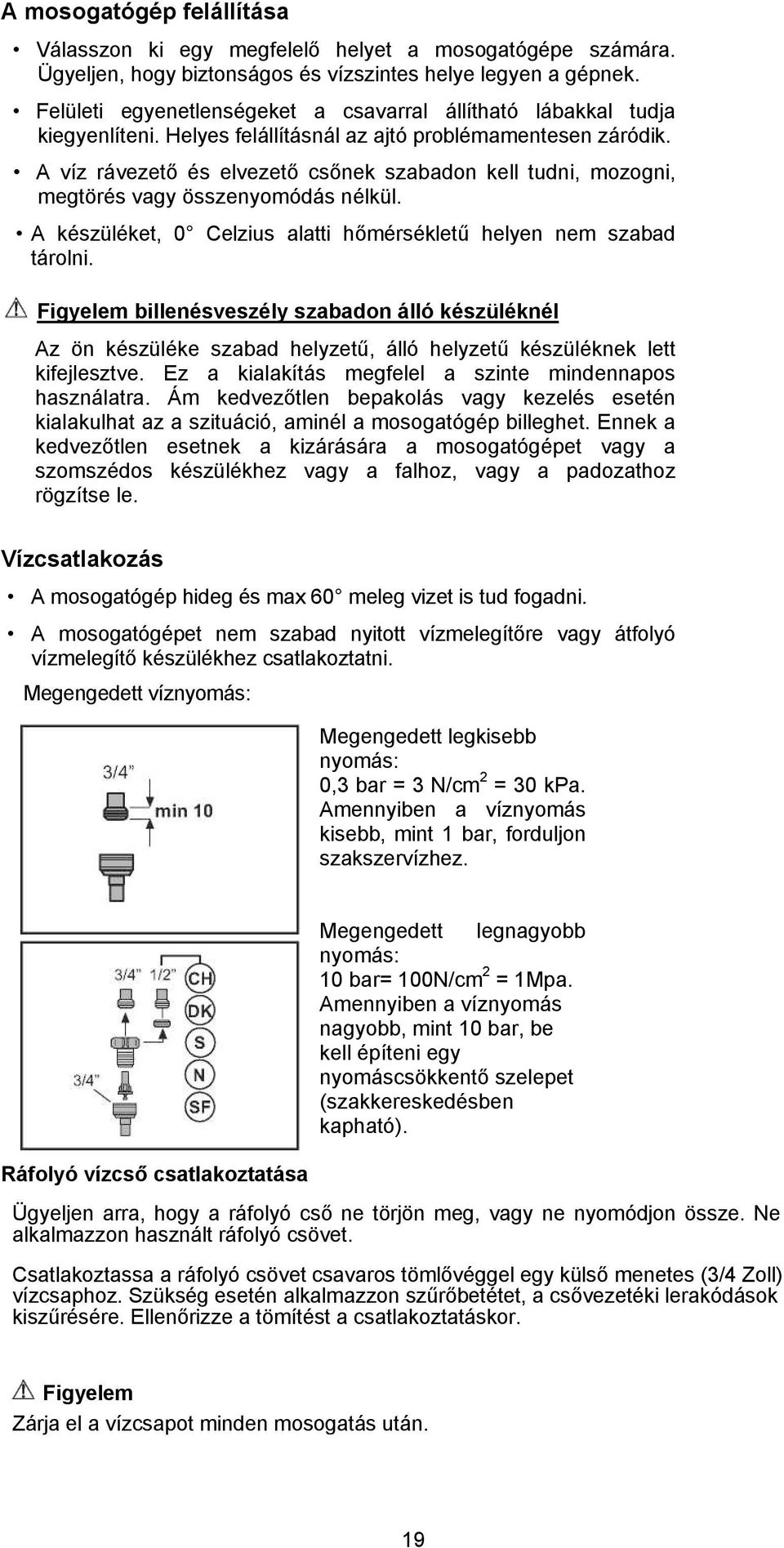

19 A mosogatógép felállítása Válasszon ki egy megfelelő helyet a mosogatógépe számára. Ügyeljen, hogy biztonságos és vízszintes helye legyen a gépnek. Felületi egyenetlenségeket a csavarral állítható lábakkal tudja kiegyenlíteni. Helyes felállításnál az ajtó problémamentesen záródik. A víz rávezető és elvezető csőnek szabadon kell tudni, mozogni, megtörés vagy összenyomódás nélkül. A készüléket, 0 Celzius alatti hőmérsékletű helyen nem szabad tárolni. Figyelem billenésveszély szabadon álló készüléknél Az ön készüléke szabad helyzetű, álló helyzetű készüléknek lett kifejlesztve. Ez a kialakítás megfelel a szinte mindennapos használatra. Ám kedvezőtlen bepakolás vagy kezelés esetén kialakulhat az a szituáció, aminél a mosogatógép billeghet. Ennek a kedvezőtlen esetnek a kizárására a mosogatógépet vagy a szomszédos készülékhez vagy a falhoz, vagy a padozathoz rögzítse le. Vízcsatlakozás A mosogatógép hideg és max 60 meleg vizet is tud fogadni. A mosogatógépet nem szabad nyitott vízmelegítőre vagy átfolyó vízmelegítő készülékhez csatlakoztatni. Megengedett víznyomás: Megengedett legkisebb nyomás: 0,3 bar = 3 N/cm 2 = 30 kpa. Amennyiben a víznyomás kisebb, mint 1 bar, forduljon szakszervízhez. Ráfolyó vízcső csatlakoztatása Megengedett legnagyobb nyomás: 10 bar= 100N/cm 2 = 1Mpa. Amennyiben a víznyomás nagyobb, mint 10 bar, be kell építeni egy nyomáscsökkentő szelepet (szakkereskedésben kapható). Ügyeljen arra, hogy a ráfolyó cső ne törjön meg, vagy ne nyomódjon össze. Ne alkalmazzon használt ráfolyó csövet. Csatlakoztassa a ráfolyó csövet csavaros tömlővéggel egy külső menetes (3/4 Zoll) vízcsaphoz. Szükség esetén alkalmazzon szűrőbetétet, a csővezetéki lerakódások kiszűrésére. Ellenőrizze a tömítést a csatlakoztatáskor. Figyelem Zárja el a vízcsapot minden mosogatás után. 19

20 AQUASAFE+ (modelfüggő) Az Aquasafe+ rendszer véd a vízkártól, ami ráfolyó vízcsőnél keletkezhet. A rendszer szelepházát ne vízben cserélje, mert az, az elektromos részeibe mehet. Sérüléskor húzza ki a hálózati csatlakozót. Semmilyen esetben se rövidítse, vagy hosszabítsa meg a tömlőbetétet, mert elektromos vezetékek és egységeket tartalmaz. Vízelfolyás Vízelfolyó cső csatlakoztatása Ügyeljen arra, hogy a ráfolyó cső ne törjön meg, vagy ne nyomódjon össze. Ellenőrizze, hogy az elfolyó cső rögzítését. Tömlőhosszabító Esetlegesen szükséges tömlőhosszabításnál, azonos értékű tömlőt szabad csak használni. A teljes hossz maximum 4 méter lehet. A készülék tisztítónyílása egyébként korlátozott. Szifoncsatlakozás Az elfolyási magasságnak a padozattól 50 és 100 cm között kell lennie. Rögzítse az elfolyó csövet tömlőrögzítővel a szifonhoz. Elektromos csatlakozás Az adatok a hálózati feszültségre, az áram fajtájára és a szükséges biztosítéknagyságra vonatkozóan a típustáblán találhatóak. A típustábla az ajtó belső felén található. A hálózati csatlakozónak a készülék felállítása után is megközelíthető helyen kell lennie. A feszültség alatti részeknek és a vezetékek szigetelésének a beépítés után nem szabad érintkezniük. Szervíz A készülékénél fellépő egy hibánál, ellenőrizze mindenekelőtt a tudnivalókat és a javaslatokat a kezelési utasításban. Ha ez által nem lehet a problémát megszüntetni, a vevőszolgálat áll rendelkezésére. 20
