1 Használati Útmutató

2 Tartalomjegyzék Üdvözöljük!... 1 Biztonsági Figyelmeztetés... 1 Felépítés... 4 Működés... 6 Az akkumulátor behelyezése... 6 Az akkumulátor töltése... 6 SD kártya behelyezése... 8 Készülék be- és kikapcsolása... 9 Bekapcsolás... 9 Kikapcsolás Billentyűzet lezárása Keresés Keresés lapozással Keresés csoportok szerint Keresés rendezési elv szerint Legutóbbi könyvek Könyvespolcok cseréje Elektronikus könyvek olvasása Lapozás Lapozás oldalanként Első/Utolsó oldal Oldal ugrás Katalógus... 20

3 Nagyítás/Kicsinyítés Forgatás (csak PDF és EPUB esetén) Keresés funkció (csak PDF és EPUB esetén).. 25 PDF file olvasási mód választás (nem minden verzió támogatja) Információ a könyvről Hogyan olvasson hyperlinket? (csak PDF esetén) Könyvjelző Könyvjelző PDF és EPUB formátumok esetén31 Könyvjelző más formátumok esetén A képek élességének és fényerejének beállítása36 Hang lejátszás Rendszer beállítások Billentyűhang Nyelvi beállítások Betűtípus csere Rendszer információ Dátum és idő USB kapcsolat Rendellenesség Termékjellemzők Vásárlás utáni szolgáltatások... 48

4 Üdvözöljük! Gratulálunk, hogy elektronikus könyv olvasónk megvásárlása mellett döntött. Termékünk méretének és lehetőségeinek köszönhetően az olvasásnak egy új módját ismerheti meg. Jó szórakozást, kellemes olvasást kívánunk! Biztonsági Figyelmeztetés A készülék biztonságos és megfelelő használatához, kérjük, olvassa el tájékoztatónkat. Az útmutató információkat tartalmaz, illetve segíti a készülék használatát. Az előírások be nem tartása a készülék megrongálódásához vezethet. -A készüléket ne használja párás helyen, ne hagyja a tűző napon, és ne használja kedvezőtlen körülmények között (pl. 45 Celsius fok felett, vagy 0 Celsius fok alatt). A készülék üzemeltetése ilyen körülmények között végleges hibát eredményezhet. -Ha a készülékbe bármilyen folyadék kerül, az a termék működésképtelenségéhez vezethet. -Kerülni kell a készüléket érő nagy hőingadozást, 1

5 mert az a készülék belsejében páralecsapódást okozhat, ami károsítja a berendezést. -Ne tegyen nehéz tárgyat a kijelzőre, és ne karcolja azt össze hegyes, szúrós eszközzel. -Kerülje a készülék leejtését vagy más tárggyal való összeütődését. -Bekapcsolt állapotban soha ne tisztítsa az olvasóberendezést. Használjon puha, enyhén nedves anyagot a készülék külső felületeinek tisztítására. -Soha ne próbálja meg szétszedni a berendezést, megjavítani vagy átalakítani, mert ez balesetveszélyes és a garancia elvesztését vonja maga után. -Ne használja és ne hagyja az olvasó- berendezést mágneses tér közelében. Akkumulátor: -Csak a gyártó által jóváhagyott töltőt használja. -Ne rongálja meg, lyukassza ki vagy dobja az akkumulátort tűzbe. Az akkumulátor felrobbanhat, veszélyes vegyi anyagok szabadulhatnak ki. -Az előírásoknak megfelelően kezelje a használt akkumulátorokat. 2

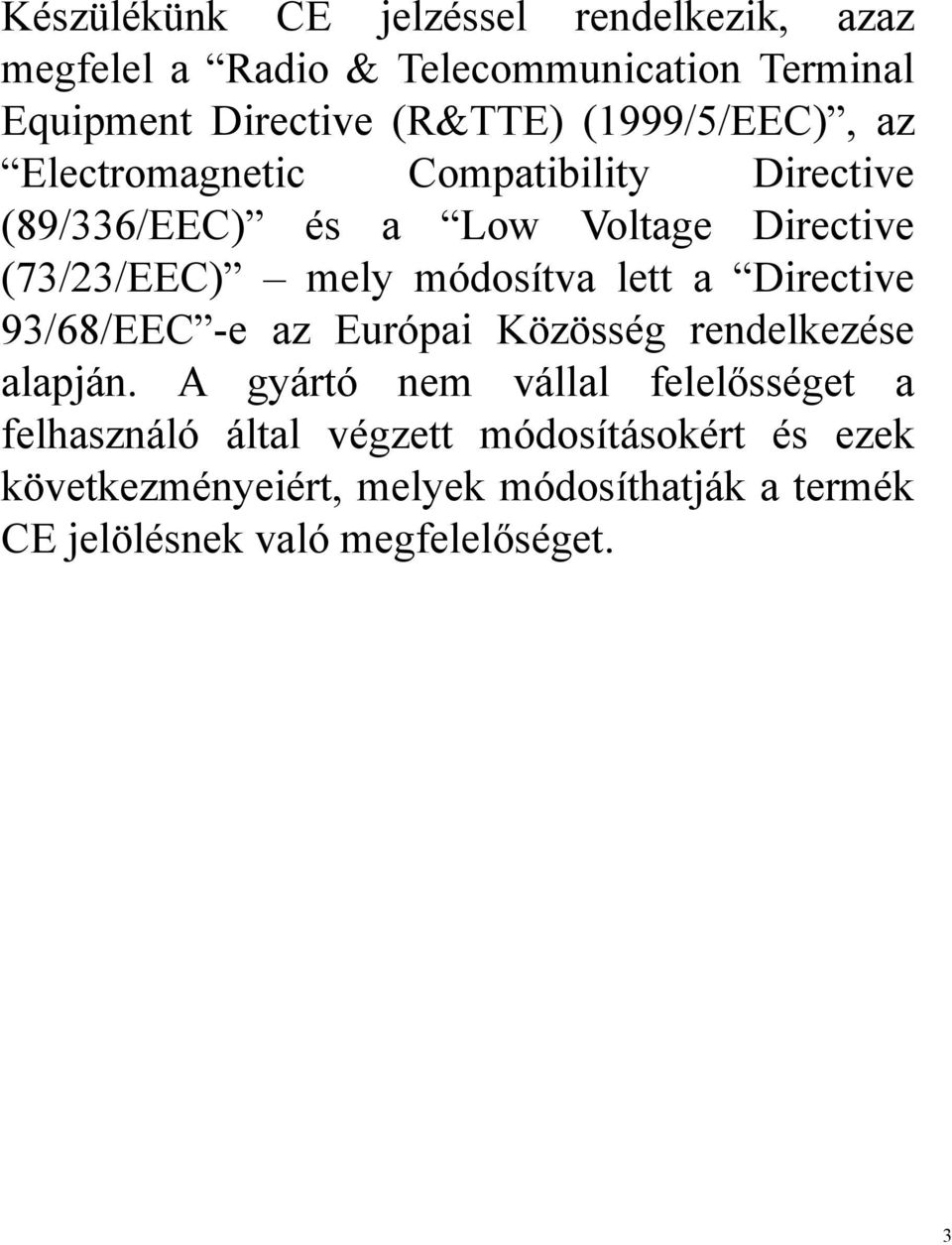

6 Készülékünk CE jelzéssel rendelkezik, azaz megfelel a Radio & Telecommunication Terminal Equipment Directive (R&TTE) (1999/5/EEC), az Electromagnetic Compatibility Directive (89/336/EEC) és a Low Voltage Directive (73/23/EEC) mely módosítva lett a Directive 93/68/EEC -e az Európai Közösség rendelkezése alapján. A gyártó nem vállal felelősséget a felhasználó által végzett módosításokért és ezek következményeiért, melyek módosíthatják a termék CE jelölésnek való megfelelőséget. 3

7 Felépítés LED jelző Képerny Következő Előző oldal Szám billentyűk 1~5 OK/Menü Könyvjelző/6 Kilépés Katalógus/7 Következő oldal/0 Nagyít/8 Előző oldal/9 Első részek 4

8 Hátsó részek Oldal nézet újraindít Hangerő Akkumulátor Be/kikapcsoló SD kártyahely Felső rész Fejhallgató USB Port Alsó rész 5

9 Működés Az akkumulátor behelyezése Nyissa ki a készülék hátoldalán az akkumulátortartót. Az akkumulátor töltése Helyezze be az akkumulátort a rajz alapján. -A készülék újratölthető akkumulátorral működik. -Az akkumulátort az első alkalommal legalább 12 órán keresztül töltse. Ajánlatos az akkumulátort mindig teljes lemerülés után feltölteni. -Az akkumulátort két módon lehet feltölteni: 1 USB kábelen keresztül számítógéphez csatlakoztatva: az USB kábel egyik végét 6

10 csatlakoztassa egy számítógép megfelelő portjához, a kábel mini-usb végét pedig az olvasó berendezés csatlakozójába. Az akkumulátor feltöltése kb. 3 órát vesz igénybe. A LED kijelző narancsárga fénnyel villog a töltés ideje alatt. Mikor az akkumulátortöltés készen van, a LED kijelző zölden világít. 2 hálózati töltővel: csatlakoztassa az olvasó berendezés mini-usb portján keresztül a hálózati töltőt, majd dugja be a konnektorba a töltőt. Az akkumulátor feltöltése kb. 3 órát vesz igénybe. A LED kijelző narancsárga fénnyel villog a töltés ideje alatt. Mikor az akkumulátortöltés készen van, a LED kijelző zölden világít. -Töltés alatt soha ne vegye ki a készülékből az akkumulátort. -Az akkumulátor töltöttségét jelző ikon a képernyő jobb alsó sarkában található. Az alacsony töltöttséget az ikon és egy szöveg is jelzi. Ilyenkor, kérjük, töltse fel a készülék akkumulátorát. Feltöltve Üres -Az akkumulátor töltése alatt a készülék használható, de ez megnöveli a teljes feltöltés idejét. 7

11 -Csak a gyártó által jóváhagyott töltőt és akkumulátort használjon. SD kártya behelyezése Helyezze be az SD kártyát a készülékbe a rajz szerint. Az SD kártya behelyezése után annak tartalma automatikusan megjelenik a kijelzőn. Az SD kártya kivételéhez finoman nyomja meg a kártya felső részét, míg egy kattanást nem hall, majd húzza ki a bővítő helyből. 8

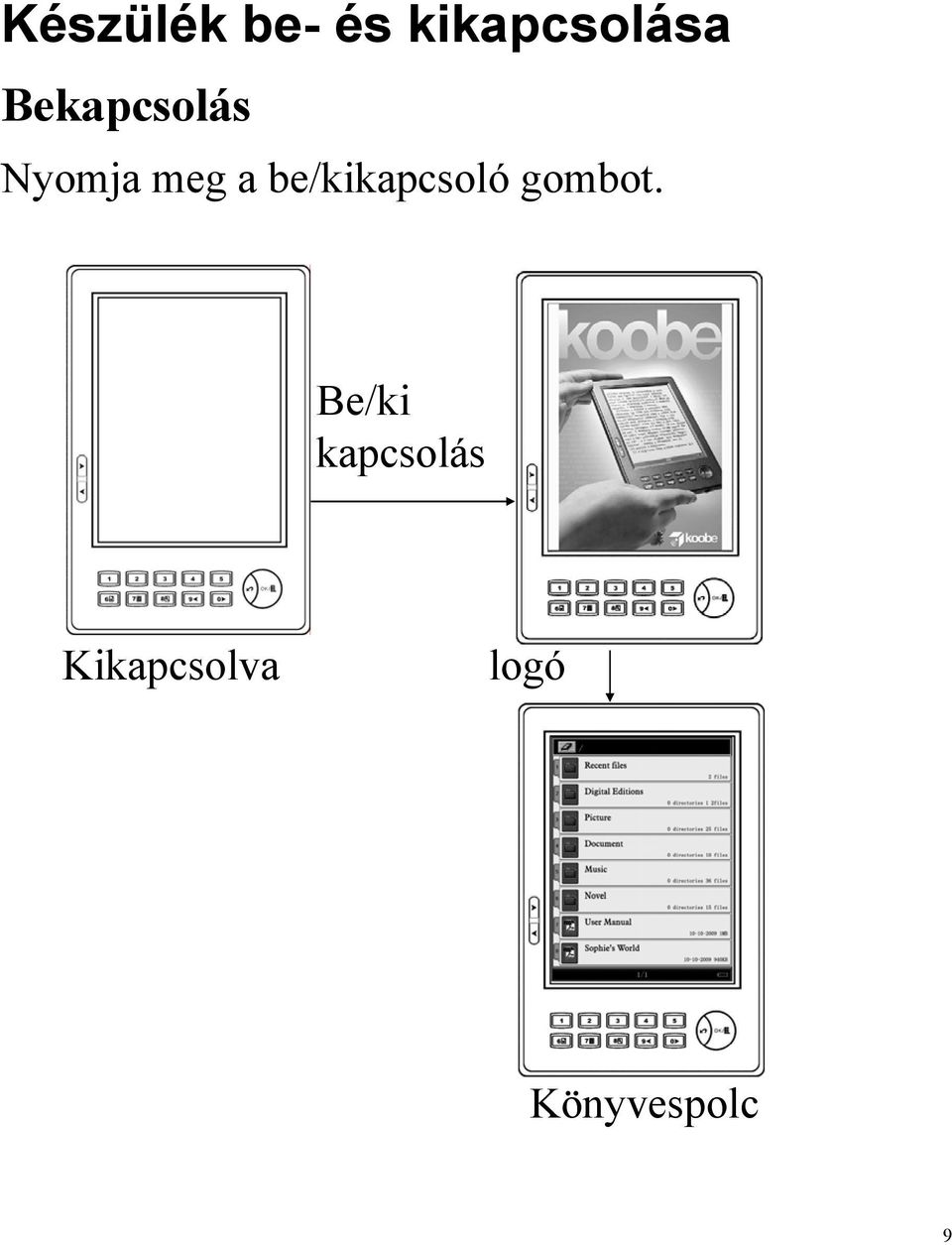

12 Készülék be- és kikapcsolása Bekapcsolás Nyomja meg a be/kikapcsoló gombot. Be/ki kapcsolás Kikapcsolva logó Könyvespolc 9

13 Kikapcsolás tartsa hosszan lenyomva a be/kikapcsoló gombot. Nyomja hosszan ki / bekapcsoláshoz Működés közben Leállás logó Kikapcsolva 10

14 Billentyűzet lezárása A billentyűzár be- vagy kikapcsolásához nyomja meg röviden a készülék bekapcsoló gombját. Be/ki kapcsolás működés közben billentyű lezárva Keresés Keresés lapozással A könyvespolc felületen, oldalanként 8 cím található. 11

15 Nyomja meg a lapozó gombot, ha az előző vagy a következő oldalra szeretne lapozni. Hosszan megnyomva egyszerre 10 oldalt lehet átlapozni. Az Olvasók a számbillentyűket (1~8) használva tudják kiválasztani azt a címet, melyet olvasni szeretnének. Egy kattintás a következő könyvespolc Nyomvatartva 10 oldalt lapoz Könyvespolc 1~8 vissza Szöveg 12

16 Keresés csoportok szerint Az Olvasó a könyveket csoportosíthatja ugyanabban a mappában. Az eszköz támogatja a többszintű mappák kezelését. Nyomja meg a számbillentyűket (1~8) ha egy almappába szeretne belépni. 1~8 vissza Fő mappa Almappa 13

17 Keresés rendezési elv szerint A könyvespolc felület esetén nyomja meg az OK gombot a menü megjelenítéséhez, és nyomja meg a számokat (2~4) a rendezési elv kiválasztásához. OK Vissza 14

18 Legutóbbi könyvek Legutóbbi könyvek: Azok a könyvek, melyeket utoljára olvastak a legutóbbi könyvek mappában vannak elmentve. Az első könyvespolc felületén nyomja meg az 1-es gombot, hogy belépjen a Legutóbbi könyvek mappába. 1-es gomb vissza Könyvespolc fő menü Legutóbbi 15

19 Könyvespolcok cseréje A könyvespolc felület esetén nyomja meg az OK gombot a menü megjelenítéséhez. Nyomja meg az 5-ös gombot a belső vagy külső memória megjelenítéséhez. OK 5-ös gomb vissza 5-ös gomb OK Belső memória vissza Külső memória 16

20 Elektronikus könyvek olvasása Lapozás Lapozás oldalanként Olvasás közben lapozáshoz nyomja meg a lapozó gombot vagy a 9-es, 10-es számbillentyűt. Nyomja meg egyszer egy oldal lapozásához Nyomja hosszan, 10 oldalt lapoz Előző Következő 17

21 Első/Utolsó oldal Szövegolvasás közben nyomja meg az OK gombot, hogy megjelenjen a menü. Ezután nyomja meg az 1-es gombot, hogy a legelső oldal nyíljon meg illetve a 2-es gombot, hogy az utolsó oldal. (Kép fájlok nem támogatják ezt a funckiót.) OK vissza 18

22 Oldal ugrás Szövegolvasás közben nyomja meg az OK gombot, hogy megjelenjen a menü. Ezután nyomja meg a 3-as gombot, hogy belépjen az oldal ugrás funkcióba. (Kép fájlok nem támogatják ezt a funckiót.) OK vissza 3-as gomb Írja be a számokkal a kívánt oldal számát, és nyomjon OK gombot, hogy a kívánt oldalra ugorjon. Ha törölni szeretné a beírt számot, a vissza gombbal teheti azt meg. Ha nem írt be számot, a vissza gombbal léphet ki a menüből. 19

23 Katalógus Olvasás közben nyomja meg az Ugorjon az Tartalomjegyzék oldalra gombot, a rendszer kezeli a többszintű tartalom kezelését. Nyomja meg a számokat 1~8, ha a következő tartalomjegyzék oldalra akar ugrani, ha a jelenlegi tartalom oldal az utolsó szintű tartalom, nyomja meg a számgombot, hogy a könyv fejezetére ugorjon, vagy nyomja meg a vissza gombot, hogy az előző tartalom jegyzék oldalra lépjen vissza. (TXT,HTML, kép fájl nem támogatja ezt a funkciót.) Katalógushoz/7 vissza Szöveg Katalógus 20

24 Olvasás közben nyomja meg az OK gombot, hogy megjelenjen a Ugrás az Index-re menü. OK vissza 4 es gomb Katalógus 21

25 Nagyítás/Kicsinyítés EPUB szöveg olvasása közben, nyomja meg az OK gombot, és miután a menu megjelent az 5-s gombbal léphet be a nagyítási felületre. Ezután 1-9-s gombokkal választhat a betű méretekből. (PDF csak ADOBE olvasási módban használható.) OK vissza 5-s gomb 22

26 A többi formátumhoz nyomja meg a 8-as gombot a 3 fajta közelítéshez: normál, teljes képernyő és dupla. Dupla módban a szöveg automatikusan vizszintesen jelenik meg. Normal Teljes Nagyítás/8 Kicsinyítés/8 Nagyítás/8 Dupla 23

27 Forgatás (csak PDF és EPUB esetén) EPUB szöveg kezelés esetén nyomja meg a Menü gombot, és miután megjelent a menü nyomja meg a 6-os számot a forgatás funkció elérése érdekében. Ennek megnyomása után 90 fokkal elfordul a szöveg. (PDF esetén csak ADOBE olvasás alatt működik). OK vissza 6-s gomb 24

28 Keresés funkció (csak PDF és EPUB esetén) EPUB szöveg olvasás alatt nyomja meg a Menü gombot, és a miután megjelent a menü a 7-es gomb megnyomásával beléphet a keresés funkcióba. (PDF esetén csak ADOBE olvasás alatt működik) MEGJEGYZÉS: Ez a funkció csak angol karakterek, szavak keresésére használható. OK vissza 7-es gomb 25

29 Használja a 0~9 számgombokat keresett szó beírásához, és utána nyomja meg a Menü gombot a kereséshez. 0~9-s gomb OK Nyomja meg 0~9 számgombokat, számok, és betűk beírásához. Módszer: Írja be a keresett szó első betűjét azon szám megnyomásával, ahol az megtalálható akár annak többszöri megnyomásával. Pl: Amennyiben E betűt szeretne nyomja meg a 2-est kétszer. Ha F-et akkor háromszór. 26

30 Keresés kézben a lapozó gombok megnyomásával ugrik a következő keresett szóra. Nyomja meg a vissza gombot a keresés funkcióból történő kilépéshez. fel/le 27

31 PDF file olvasási mód választás (nem minden verzió támogatja) Két fajta PDF olvasási mód létezik: ADOBE PDF olvasás és XPDF olvasás. Szöveg olvasás alatt nyomja meg a Menü gombot, majd nyomja meg a 5-s vagy a 8-s számot a két olvasási mód közötti választáshoz. Amikor megnyomta az épp olvasott dokumentum bezáródik, és a könyvespolchoz tér vissza olvasója. Ezután nyissa meg a kívánt dokumentumot. ADOBE PDF olvasás 1~8 OK vissza 5-s gomb 8-s gomb OK vissza 1~8 XPDF olvasás 28

32 Információ a könyvről Olvasás közben nyomja meg az OK gombot, hogy megjelenjen a menü. Válassza ki az Információ menüpontot, és ezután az összes információ a könyvről meg fog jelenni, mely magában foglalja az ISBN adatot, szerzőt, fájl nevét, kiadót, kiadás dátumát, jogvédelmet, árat. (Különböző könyvek különböző információkat tartalmazhatnak.) OK vissza Névjegy 29

33 Hogyan olvasson hyperlinket? (csak PDF esetén) PDF szöveg olvasás közben, ha az oldal tartalmaz linket nyomja meg a 9-es vagy a 0-s gombot a link kijelöléséhez, és nyomja meg a Menü gombot a kijelölt linkre történő ugráshoz. (Csak ADOBE olvasás esetén.). Nincs hyperlink az oldalon Következő előző Hyperlink van az oldalon előző Következő 0-s gomb 9-s gomb 30

34 Könyvjelző Könyvjelző PDF és EPUB formátumok esetén Könyvjelző hozzáadása EPUB szöveg olvasás közben, nyomja meg a 6-s gombot könyvjelző hozzáadásához, és nyomja hosszan a könyvjelző menübe történő belépéshez. nyomja hosszan 6-s gombot vissza 31

35 Könyvjelző törlése Könyvjelző menü alatt hosszan nyomja meg a 1~5 számgombokat és a törölni kívánt könyvjelző törlődik. Nyomja hosszan 1~5 32

36 Hogyan ugorjunk egyik könyvjelzővel jelölt oldalra? Könyvjelző menüben nyomja meg 1~5 számgombokat a kívánt könyvjelzőbe történő ugráshoz. 1~5 gomb PDF csak ADOBE olvasás esetén működik. Könyvjelző más formátumok esetén Könyvjelző funkció Aktuális oldal könyvjelző nélkül Aktuális oldal könyvjelzővel Ha a számgombokat nem könyvjelzőnek használják, akkor nem látszik szám a státusz sorban. 33

37 1~5 Könyvjelző hozzáadása Könyvjelző hozzáadásához nyomja meg a szám gombokat 1-5-ig. Könyvjelző cseréje Ha a kiválasztott szám már foglalt más könyvjelzőnél, de mégis szeretné felhasználni, akkor hosszan, 2 másodpercen belül megnyomva az előző megjelölt oldalt felcseréli a jelenlegi oldalra. Könyvjelző törlése Könyvjelző törléséhez lapozzon vissza a megjelölt oldalra és nyomja meg a szám gombot. Könyvjelzők ellenőrzése 34

38 Nyomja hosszan a 6-os gombot, hogy belépjen a könyvjelző ellenőrzése menübe, és az összes könyvjelző meg fog jelenni. Nyomja meg a kívánt könyvjelző számát, annak érdekében, hogy a megjelölt oldalra ugorjon. Nyomja hosszan 6-os gomb vissza 1~5 35

39 A képek élességének és fényerejének beállítása Képnézegetéés közben, a fényerő és az élesség a menügomb és a használatával állítható. Nyomja meg a menü gombot és a használatával kiválaszthatja hogy fényerőt vagy élességet szeretne állítani. OK 36

40 Nyomja meg 1-től 8-ig a számokat a fényerő illetve az élesség közvetlen állításához. Nyomja meg a 9-es és a 0-ás gombot a szint beállításához, és végül a menü gombot, a beállítások véglegesítéséhez. 1~8 0 vagy 9 600x800 felbontású kép ajánlott! 37

41 Hang lejátszás A könyvespolc menüben nyomja meg a számgombokat annak érdekében, hogy MP3 fájlt tudjon használni. A lejátszás alatt nyomja meg az OK gombot, majd az 1-es gombot, ha be kíván lépni a Zene lejátszás funkcióba. A Zene lejátszás funkció megjelenít minden információt a jelenleg játszott MP3-ról mint például a dal címét, Baud számát, hosszát. vissza OK Hangerő 1-es gomb fel/le FR Stop FF Pause/Lejátszás Ismétlés Vissza a Effektek könyvespolchoz Következő dal Előző dal 38

42 Rendszer beállítások Könyvespolc megjelenítése közben nyomja meg a Menü gombot annak megjelenítéséhez, majd nyomja meg a 6-s gombot a beállítások megnyitásához ahol a billentyű hang, nyelv, betűtípus, dátum és idő beállítások találhatóak. OK vissza 6-os gomb 39

43 Billentyűhang A rendszer információban nyomja meg az 1-es gombot, hogy be/kikapcsolja a billentyűhangot. Ki/Be 40

44 Nyelvi beállítások A rendszerbeállítások menüben nyomja meg a a 2-es gombot, annak érdekében, hogy be tudjon lépni a nyelvi beállítások menübe. A nyelv kiválasztásához nyomja meg a nyelvhez tartozó számbillentyűt. 2-es gomb vissza 41

45 Betűtípus csere A rendszerbeállítások menüben nyomja meg a a 3-as gombot, annak érdekében, hogy be tudjon lépni a betűtípus csere beállítások menübe. A betűtípus kiválasztásához nyomja meg a típushoz tartozó számbillentyűt. (A TTF fájlok a fonts menüben vannak elmentve az SD kártya gyökérkönyvtárában.) 3-as gomb vissza 42

46 Rendszer információ A rendszerbeállítások menüben nyomja meg a a 4-es gombot, annak érdekében, hogy be tudjon lépni a rendszerinformáció menübe. 4-es gomb vissza 43

47 Dátum és idő Beállítások menüben nyomja meg az 5-s gombot, a Dátum és idő kezelőfelületbe történő belépéshez. Nyomja meg gombokat a dátum és idő közötti ugráshoz illetve nyomja meg a 0~9-s gombot ezek beállításához. Mikor végzett nyomja meg a Menü gombot az elmentéshez, vagy a vissza gombot a beállított dátum törléséhez. 5-s gomb OK/vissza 44

48 USB kapcsolat Az eszközt USB kábellel lehet összekötni a számítógéppel, a plug and play funkció támogatásával. Kapcsolódás után a készülék ikonja megjelenik a számítógép Sajátgép menüjében. (Megjegyzés: míg az USB kábel csatlakoztatva van, a könyvolvasás funkció nem működik) vissza OK USB csatlakozó Windows alatt az adat közvetlenül nem az SD kártyára másolódik, hanem a Cache-be ezért válassza a biztonságos eltávolítást melőtt kihúzza az USB kábelt. 45

49 Stop USB Mass Storage Device-Removable Disk (J:) 12:16 Az USB kábel eltávolítása után a kijelzőn ismét megjelenik a könyvespolc. Rendellenesség Ha a készülékkel használat közben valami rendellenesség történik vagy a készülék lefagy, az Olvasó az alábbiakat próbálhatja meg (ha az egyik lehetőség nem segít, próbálja meg a másikat): 1.) tartsa kb. három másodpercig lenyomva a be-kikapcsoló gombot, míg a készülék ki nem kapcsol, majd kapcsolja be újra 2.) nyomja meg a készülék reset gombját, vagy tartsa lenyomva 10 másodpercig a be-kikapcsoló gombot 46

50 Termékjellemzők Hardware Kijelző Méretek Rendszer Támogatott fájl formátumok Memória Memory Bemeneti/ kimeneti csatlakozások CPU:Samsung Arm9 200MHz epaper (E-Ink technology) 6 Inches 600*800 pixel 4 greyscale 184mm x120.5mm x9.9mm Linux OS PDF, DOC, RTF, HTML, TXT, MP3, WOL, CHM, RAR/ZIP, BMP, JPG, TIF, PNG, GIF, PPT, PDB, FB2, DjVu, EPUB, LIT NAND FLASH SDRAM:32MB Internal 2MB NOR FLASH 3.5mm stereo audio jack a fejhallgatóhoz USB 1.1 Port SD kártyahely (max. 4 GB ) 220g (akkumulátorral) Li-ION 950mAh Súly Akkumulátor Üzemeltethető 0ºC és 40ºC között Működőképes -20ºC és 55ºC között 47

51 Vásárlás utáni szolgáltatások Garanciafeltételek A gyártó a garanciális idő alatt bármilyen meghibásodást díjmentesen kijavít a Garanciális Feltételek szerint. Felhívjuk szíves figyelmét, hogy a termék javítására kizárólag a gyártó magyarországi partnere rendelkezik jogosultsággal. A készülékre a garanciális időszak 12 hónap. A 12 hónapos garanciális idő a vásárlás napján kezdődik, a vásárlás dátumát pedig az eredeti vásárlási számlával kell igazolni. A különböző külső tartozékokra a garancia 3 hónap, és csak akkor tartoznak a jótállási körbe, amennyiben azt is a készülék forgalmazójától vásárolták meg. Amennyiben a garanciális készüléknél a javítás után ugyanaz a hiba ismétlődik meg, a készülék cseréje kérhető. Korlátozások és kizárások a Jótállás köréből: -nem rendeltetésszerű használat, vagy a fenti használati útmutatóban leírtaktól eltérő használat, 48

52 illetve más, a terméket érintő helytelen használat, rongálás vagy hanyagság során bekövetkező károsodás -nem a forgalmazó által értékesített kiegészítők használatából eredő károsodás -a készülék megváltoztatásából, átalakításából, saját szereléséből eredő károsodás -szállítás, használat közben nem megfelelő csomagolásból eredő károsodás -nem megfelelő környezeti viszonyok mellett történő használatból eredő károsodás -bármely, a készülékben tárolt adatot vagy eltávolítható adatrögzítőt ért károsodás. Az adatmentés az Ön felelőssége! A készülék vásárlójának a felelőssége: -a jogosult a hiba felfedezése után haladéktalanul köteles kifogásait a forgalmazóval közölni. A közlés késedelméből eredő kárért a jogosult a felelős. -a hibás készülék szervízbe történő beszállítását a jogosultnak kell intézni, a beszállítási költségeket a jogosult viseli. 49

53 Gyártó és forgalmazó cég minden esetben arra törekszenek, hogy a garanciális alkatrészek cseréjét, javítását szakszerűen, a legrövidebb idő alatt megoldják. A terméket a lehető legrövidebb idő alatt bevizsgáljuk, és ha a szervíz szakvéleménye rossz minősítést jelöl meg, és van a szükséges alkatrészből raktáron, akkor azt azonnal kicseréljük, ha nincs raktáron, akkor gondoskodunk az alkatrész azonnali beszerzéséről. A hibásnak ítélt terméket eredeti garanciapapírral, vásárlás dátumát igazoló számlával együtt tudjuk csak bevizsgálásra átvenni. A garanciális ügyintézéseknél minden esetben betartjuk a Fogyasztóvédelmi törvény vonatkozó rendelkezéseit. 50
