Használati utasítás ExTox Gázjelző központ ET-1D széria - Rövidített változat -

Átírás

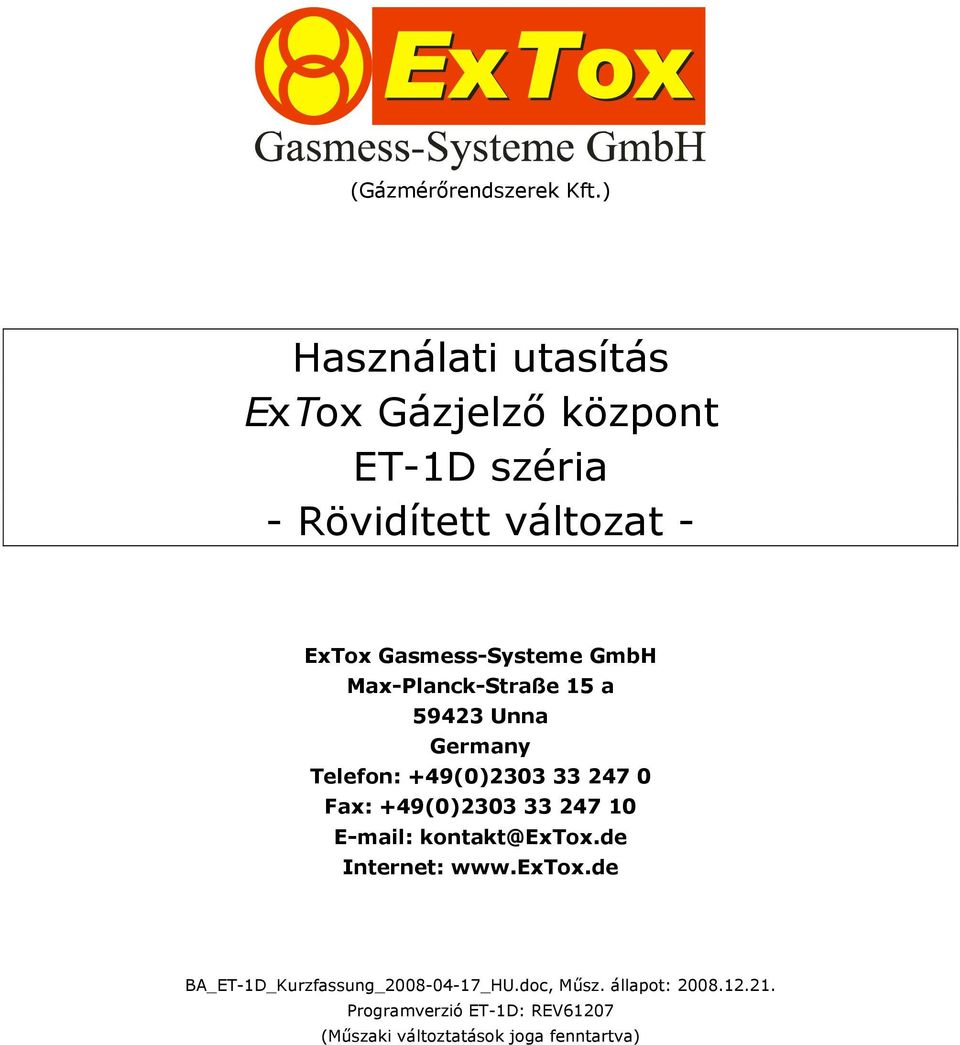

1 (Gázmérőrendszerek Kft.) Használati utasítás ExTox Gázjelző központ ET-1D széria - Rövidített változat - ExTox Gasmess-Systeme GmbH Max-Planck-Straße 15 a Unna Germany Telefon: +49(0) Fax: +49(0) kontakt@extox.de Internet: BA_ET-1D_Kurzfassung_ _HU.doc, Műsz. állapot: Programverzió ET-1D: REV61207 (Műszaki változtatások joga fenntartva)

2 1 Előszó Ez a rövidített változata a használati utasításnak áttekintést nyújt az ET-1D széria készülékeinek használatáról. A konfiguráció, telepítés és karbantartás leírását a részletes dokumentáció tartalmazza, ami a szállítmány részét képezi. 2 A gázjelző központ felhasználói felülete Gasmess-Systeme GmbH ET-1D LED lámpák: Vészjelző 2 (piros) Vészjelző 1 (piros) 2 Alarm 1 Cl2 Chlor 7.0 ppm Alarm1=ON Alarm2=ON LED lámpák: Üzemjelző (zöld) Üzemzavar (sárga) F1 F2 F3 F4 Betrieb Störung Power Fault ExTox Gasmess -Systeme GmbH Tel. +49 (0)231/ Funkcióbillentyűk A kijelzőn látható adatok és az F1 F4 billentyűkhöz tartozó funkciók eltérőek a különböző üzemmódokban az ET-1D szériánál. A kijelölő billentyűkhöz tartozó mindenkori funkció a grafikus kijelző legalsó sorában látható. A funkcióbillentyűk ismétlőfunkcióval is rendelkeznek, azaz ha hosszabban lenyomva tartja őket, gyors keresésre van lehetőség a kijelölt listán. Normális üzemmódban (3. fejezet) a kijelzőn az alábbi információk láthatók: 1. sor: mért gáz, illetve mérési eredmény, aktuális mérési érték mértékegységgel együtt 2. sor: aktuális mérési érték megjelenítése oszlopdiagramban. A jelzett értékek 0-tól 100% értékig terjednek e mérőtartományon belül. 3. sor: küszöbérték beállítás az 1-es és 2-es vészjelző lámpához 4. sor: az F1 f4 billentyűkhöz tartozó funkciók. Az F1 (NEXT) funkcióbillentyűvel lehet belépni a paraméter beállítások menüjébe. Az F2 funkcióbillentyű a riasztójelzések nyugtázásához szolgál (lásd a 3.2 fejezetet). Az F3 funkcióbillentyű az akusztikus jeladó és a kürtrelé nyugtázáshoz szolgál még riasztás közben. Normális üzemmódban az F4 billentyűhöz nem tartozik semmilyen funkció. Ha normális üzemmódban lenyomja az F1 (NEXT) funkcióbillentyűt, kilép a kijelzőn látható képernyőképből, és belép a konfigurációs menübe. A mérési értékek feldolgozása változatlanul továbbfolytatódik. A konfigurációs menük végigfutnak egymás után sorjában ismétlődően. Ehhez nyomja meg annyiszor az F1 funkcióbillentyűt, amíg nem jut el a kívánt menühöz, illetve nem tér újból vissza a normális üzemmódban látható képernyőképhez. A beállításokat megnézheti, de nem tudja őket addig megváltoztatni, amíg nem aktiválta a hozzáférési jog engedélyezését, ami jelszóval védett. Ha a hozzáférés engedélyezve lett, megváltoztathatja az F2 és F3 funkcióbillentyűkkel a paraméter beállításokat. Az F2 (^) és F3 (v) billentyűhöz tartozó funkciókkal lehetősége van lépésenként növelni vagy csökkenteni a számértéket, illetve végiglapozni a kijelölt listát. Ha csak az F2 funkcióbillentyűhöz tartozik (^v) funkció, a két lehetőség között váltakozik a beállítás. A végrehajtott módosítások mentéséhez nyomja meg az F4 (SAVE) billentyűt. A módosítások azonban csak a menüből való kilépés után válnak aktívvá. Ha úgy lép ki a menüből, hogy nem mentette el a változtatásokat az F4 (SAVE) billentyűvel, a korábban elmentett régi értékek maradnak érvényesek, és a végrehajtott módosítások elvesznek. Ha 10 percig nem végez semmilyen műveletet a készüléken, visszaáll a kijelző automatikusan a normális üzemmódban látható képernyőképre (kivéve, ha aktív a szerviz üzemmód). 2 / 6 oldal

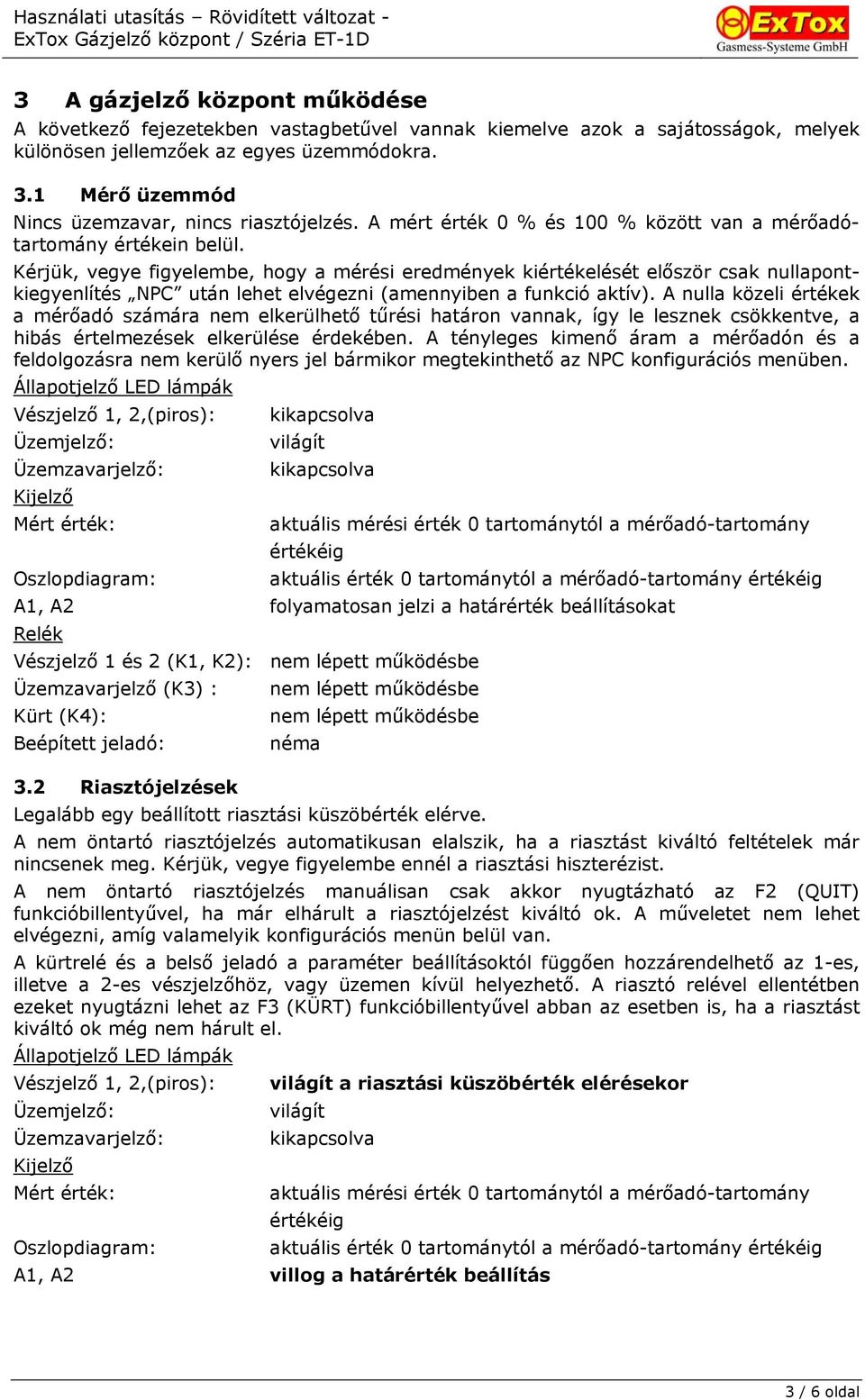

3 3 A gázjelző központ működése A következő fejezetekben vastagbetűvel vannak kiemelve azok a sajátosságok, melyek különösen jellemzőek az egyes üzemmódokra. 3.1 Mérő üzemmód Nincs üzemzavar, nincs riasztójelzés. A mért érték 0 % és 100 % között van a mérőadótartomány értékein belül. Kérjük, vegye figyelembe, hogy a mérési eredmények kiértékelését először csak nullapontkiegyenlítés NPC után lehet elvégezni (amennyiben a funkció aktív). A nulla közeli értékek a mérőadó számára nem elkerülhető tűrési határon vannak, így le lesznek csökkentve, a hibás értelmezések elkerülése érdekében. A tényleges kimenő áram a mérőadón és a feldolgozásra nem kerülő nyers jel bármikor megtekinthető az NPC konfigurációs menüben. Vészjelző 1, 2,(piros): kikapcsolva kikapcsolva aktuális mérési érték 0 tartománytól a mérőadó-tartomány értékéig aktuális érték 0 tartománytól a mérőadó-tartomány értékéig A1, A2 folyamatosan jelzi a határérték beállításokat Vészjelző 1 és 2 (K1, K2): nem lépett működésbe Üzemzavarjelző (K3) : nem lépett működésbe nem lépett működésbe néma 3.2 Riasztójelzések Legalább egy beállított riasztási küszöbérték elérve. A nem öntartó riasztójelzés automatikusan elalszik, ha a riasztást kiváltó feltételek már nincsenek meg. Kérjük, vegye figyelembe ennél a riasztási hiszterézist. A nem öntartó riasztójelzés manuálisan csak akkor nyugtázható az F2 (QUIT) funkcióbillentyűvel, ha már elhárult a riasztójelzést kiváltó ok. A műveletet nem lehet elvégezni, amíg valamelyik konfigurációs menün belül van. A kürtrelé és a belső jeladó a paraméter beállításoktól függően hozzárendelhető az 1-es, illetve a 2-es vészjelzőhöz, vagy üzemen kívül helyezhető. A riasztó relével ellentétben ezeket nyugtázni lehet az F3 (KÜRT) funkcióbillentyűvel abban az esetben is, ha a riasztást kiváltó ok még nem hárult el. Vészjelző 1, 2,(piros): a riasztási küszöbérték elérésekor kikapcsolva aktuális mérési érték 0 tartománytól a mérőadó-tartomány értékéig aktuális érték 0 tartománytól a mérőadó-tartomány értékéig A1, A2 villog a határérték beállítás 3 / 6 oldal

4 Vészjelző 1 és 2 (K1, K2): kioldva a riasztási küszöbérték elérésénél Üzemzavarjelző (K3): nem lépett működésbe működésbe lép a paraméterbeállítású riasztási küszöbértéket elérve szirénázik a paraméterbeállítású riasztási küszöbértéket elérve 3.3 Mérőtartományi alatti vagy feletti értékek A mért érték a mérőadó-tartomány értékének 0% alá eső tartományában van, vagy a 100% értéket túllépő tartományban van. Ha az érték a mérőtartomány alatt marad, el kell végezni a nullapont-kiegyenlítéshez szükséges műveleteket. Az eltérés mértéke bármikor pontosan megállapítható az NPC menüben a mérőadó kimenő áramának segítségével. Ha az érték túllépi a mérőtartományt magas gázkoncentráció miatt, el kell végezni az érintett mérőadónál az erre az esetre előírt műveleteket, ilyen például a kalibrálás és beszabályozás. Vészjelző 1, 2,(piros): kikapcsolva < 0 illetve > mérőadó-tartomány érték 0 illetve mérőadó-tartomány érték A1, A2 Vészjelző 1 és 2 (K1, K2): Üzemzavarjelző (K3): nem lépett működésbe 3.4 Csatornahiba A bemenő áram a mérőadón az előírt határértéken kívül esik, azaz az I min = 1,5 ma érték alatt, vagy az I max.= 22,5 ma érték felett van. Ennek az oka rendszerint egy hiba a mérőadón, a mérőadó tápellátásának megszakítása, szakadás vagy rövidzárlat a mérőadó-kábelen. Figyelem: Vegye figyelembe, hogy egy csatornahiba fellépése esetén a riasztójelzések is működésbe lépnek. Az I max érték elérésénél erre sor kerül akkor, ha a riasztási küszöbértékek túllépése ellenőrzés alatt áll. Az I min érték elérésénél erre sor kerül akkor, ha a riasztási küszöb alatt maradó értékek ellenőrzés alatt állnak. Ilyen esetben alapvetően az alábbi specifikáció mellett a 3.2 fejezetben megadott adatok is érvényesek. Vészjelző 1, 2,(piros): < 0 illetve > mérőadó-tartomány érték 0 illetve mérőadó-tartomány érték A1, A2 4 / 6 oldal

5 Vészjelző 1 és 2 (K1, K2): Üzemzavarjelző (K3): kioldott 3.5 Hiba a gázjelző központnál A gázjelző központnál fellépő hibajelentésre kerül sor, ha a feszültségellenőrző berendezés vagy a memóriateszt hibát jelez. A készülék megpróbál normális üzemmódban továbbműködni, különösképpen nem visszaállítani a riasztójelzések és relék működését. Azonban nem kizárható, hogy az ET-1D készülék a hiba okától függően, nem definiált állapotokat is jelez. A gázjelző központnál fellépő hibajelzés nem öntartó, azaz ha az értékek visszaállnak a megengedett feszültségi tartományba, vagy újból hibátlanul fut le a memóriateszt, az ET- 1D normális üzemmódban folytatja a működését. Kérjük, ellenőrizze a készülék tápellátását. Memóriahiba esetén kérjük, forduljon az ExTox- Service szolgálathoz. Állapotjelző LED lámpa Készülékhiba: Üzemzavarjelző (K3): kioldott (A bemutatott reakciók kivételével definiálatlan maradhat a magatartása a rendszernek.) 3.6 Programfolyamat-ellenőrzés (Watchdog) Az ET-1D széria programfolyamat-ellenőrzéssel rendelkezik, amit függetlenül működő Watchdog egység felügyel. Ha ez észleli, hogy megszakad a szabályszerű folyamat, alaphelyzetbe történő visszaállítást (reset) végez az ET-1D készüléken. Ezután elvégzi az inicializálást (3.7). Ha nem kerül sor a normális üzemmód újrafelvételére, forduljon kérjük az ExTox-Service szolgálathoz. 3.7 Inicializálás A tápellátás helyreállítása után először végigfuttatja az ET-1D az inicializálási folyamatot. 120 másodpercre megjelenik az indítóképernyőn a telepített programverzió és az ExTox cég internetcíme. A normális üzemmód felvételéhez szükséges fennmaradó időt (másodpercben) egy visszafelé futó számláló mutatja. Az inicializálási folyamat során az összes LED szakaszosan be- és kikapcsol a működőképességük ellenőrzéséhez. Ezzel egyidejűleg egy teljes teszten fut át a komplett memóriaegység (RAM/ROM/EEPROM). Ez a teszt a későbbiekben megismétlődik mérő üzemmódban is szabályos időközönként. 3.8 Szervizmód Szervizmódban zárolva vannak a riasztó- és hibajelzések, különösképpen a relékimenetek vannak lezárva. A szervizmódot a villogó üzemjelző LED mutatja. A szervizmódot a konfigurációs menüben lehet működésbe hozni Szervizmódban az engedélyezés folyamatosan fennmarad. 3.9 Analógkimenetek: 4 20 ma (csak az ET-1DA verziónál) Az analógkimenet a kimenő áram számára van, ami megfelel a mérőadó mérési értékének, amíg ez a I min = 1,5 ma és I max = 22,5 ma közti tartományon belül marad. A mérőadón levő < I min vagy > I max kimenő áram az ET-1DA készülék analógkimeneteinél látható az I min illetve I max jelzésnél. 5 / 6 oldal

6 4 Alkalmazási útmutató A gázmérőrendszerek alkalmazása különös gondosságot igényel robbanásvédelmi és egészségvédelmi szempontokból. Az ExTox által nyújtott szakértői támogatás, valamint a használati utasításban és az adatlapokon ( DB) található adatok mellett rendelkezésére állnak a különböző információs útmutatók is, melyek segítséget nyújtanak a gázmérőrendszerek biztonságos használatához és üzemeltetéséhez. Ezek az útmutatók segítenek a megfelelő készülék kiválasztásában, a telepítésben, üzembe helyezésben és a rendszeres karbantartásban. Továbbá fennállhatnak még országosan kötelező érvényű rendeletek. Németországban például bizonyos alkalmazási területeknél be kell tartani a szakmai egyesület BGI 518 és BGI 836 sz. tájékoztatójában foglaltakat. Megnevezés DIN EN (VDE ) Cím Robbanásveszélyes atmoszféra 29-2 fejezet: Elektromos készülékek gyúlékony gázok vagy oxigén leleplezéséhez és méréshez Útmutató a kiválasztáshoz, telepítéshez, használathoz és karbantartáshoz Tájékoztató T023, BGI 518 (ZH 1/8.3) Gázjelző berendezések robbanásvédelemhez Használat és üzemeltetés DIN EN (VDE ) Tájékoztató T021, BGI 836 (ZH 1/106) DIN EN (VDE ) DIN EN (VDE ) Elektromos készülékek mérgező gázok és gőzök leleplezéséhez és koncentrációjának méréséhez 4 rész: Útmutató a kiválasztáshoz, telepítéshez, használathoz és karbantartáshoz Gázjelző berendezések mérgező gázokhoz/gőzökhöz és oxigénhez Használat és üzemeltetés Elektromos készülékek szénmonoxid leleplezéséhez lakóházakban - Útmutató a kiválasztáshoz, telepítéshez, használathoz és karbantartáshoz Elektromos készülékek gyúlékony gázok leleplezéséhez lakóházakban - Útmutató a kiválasztáshoz, telepítéshez, használathoz és karbantartáshoz A DIN szabványok a VDE kiadónál szerezhetők be, Frankfurt vagy Beuth kiadó, Berlin BGI (Szakmai Egyesületi Tájékoztató) a Jedermann kiadónál szerezhető be, Heidelberg A gázjelző központot magát nem szabad robbanásveszélyes területen telepíteni, de üzemeltethető robbanásvédelemmel ellátott mérőadókkal. Kérjük, vegye figyelembe a mindenkori mérőadóra vonatkozó telepítési előírásokat. 6 / 6 oldal
