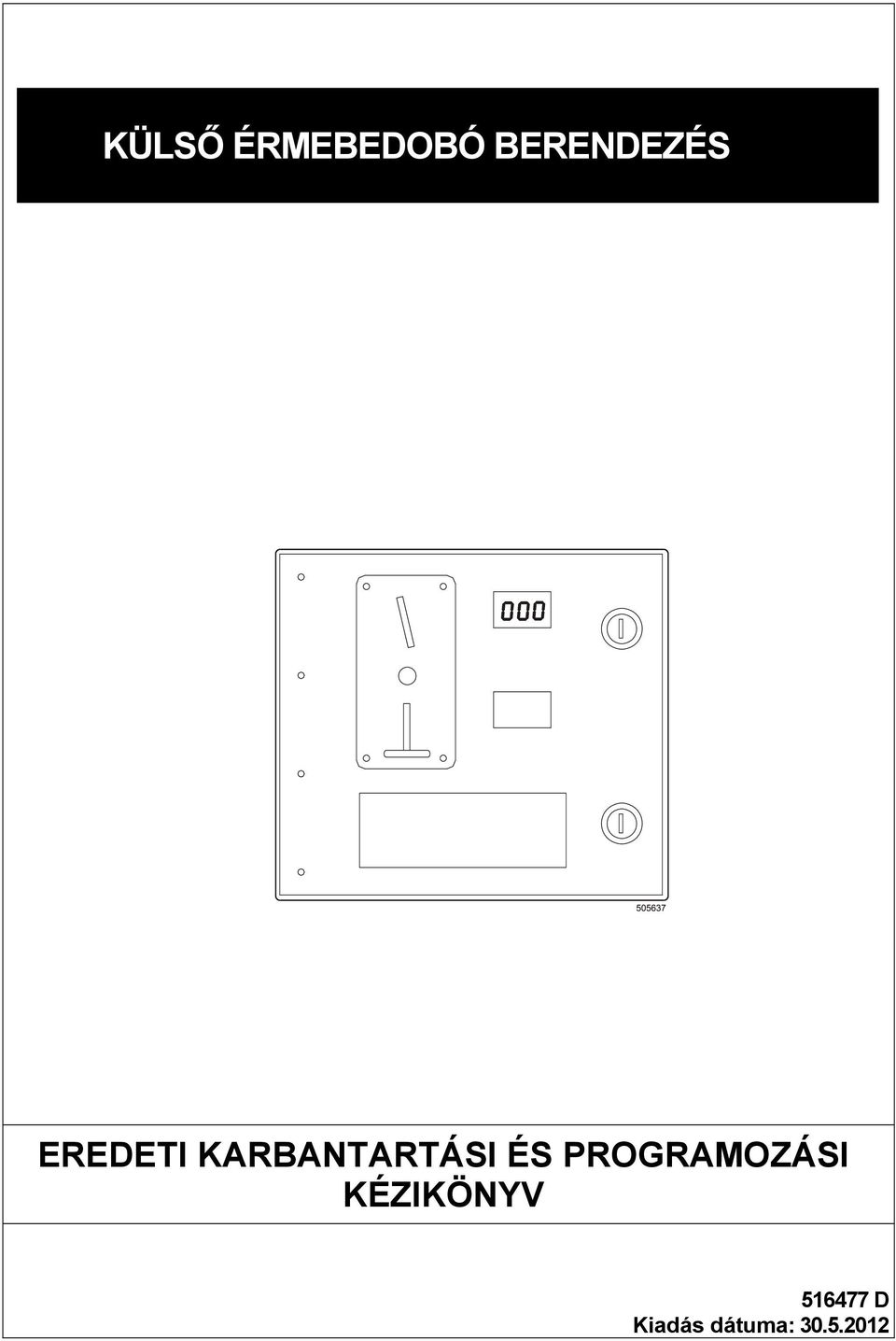

1 KÜLSŐ ÉRMEBEDOBÓ BERENDEZÉS EREDETI KARBANTARTÁSI ÉS PROGRAMOZÁSI KÉZIKÖNYV D Kiadás dátuma:

2

3 1. TARTALOM 1. TARTALOM FIGYELMEZTETÉSEK ÉS JELZÉSEK FIGYELMEZTETÉSEK A KÜLSŐ ÉRMEBEDOBÓ SZERKEZET CÍMKÉI A KÜLSŐ ÉRMEBEDOBÓ SZERKEZET HASZNÁLATA AZ ÉRMESZÁMLÁLÓ (MOSÓGÉPHEZ RENDELVE) ECD IDŐMÉRŐ SZERKEZET (SZÁRÍTÓHOZ RENDELVE) ECD AZ INSTALLÁCIÓ AZ ÉREMVÁLTÓ CSATLAKOZTATÁSA ÉRME KAPCSOLÓ CSATLAKOZTATÁSA ÉRMESZÁMLÁLÓ (MOSÓGÉP) IDŐMÉRŐ SZERKEZET (SZÁRÍTÓ) ,5 KG KAPACITÁSÚ MOSÓGÉP CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ /7 KG KAPACITÁSÚ MOSÓGÉP CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ AZ 9 KG KAPACITÁSÚ SZÁRÍTÓ CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ AZ 6,5 KG KAPACITÁSÚ SZÁRÍTÓ CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ A HIBÁK ELHÁRÍTÁSA AZ ÉRMÉT NEM LEHET BEDOBNI A CSATLAKOZÓ GÉP NEM INDUL A KIJELZŐ NEM VILÁGÍT, VAGY CSAK RÉSZBEN VILÁGÍT PÓTALKATRÉSZ JEGYZÉK A GÉP ÜZEMEN KÍVÜL HELYEZÉSE A GÉP LIKVIDÁLÁSA A GÉP SEMLEGESÍTÉSE ERRE SZAKOSODOTT CÉG ÁLTAL A GÉP SEMLEGESÍTÉSÉNEK LEHETŐSÉGE SAJÁT ERŐBŐL _D_KIADAS_DATUMA_ DOC EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 1

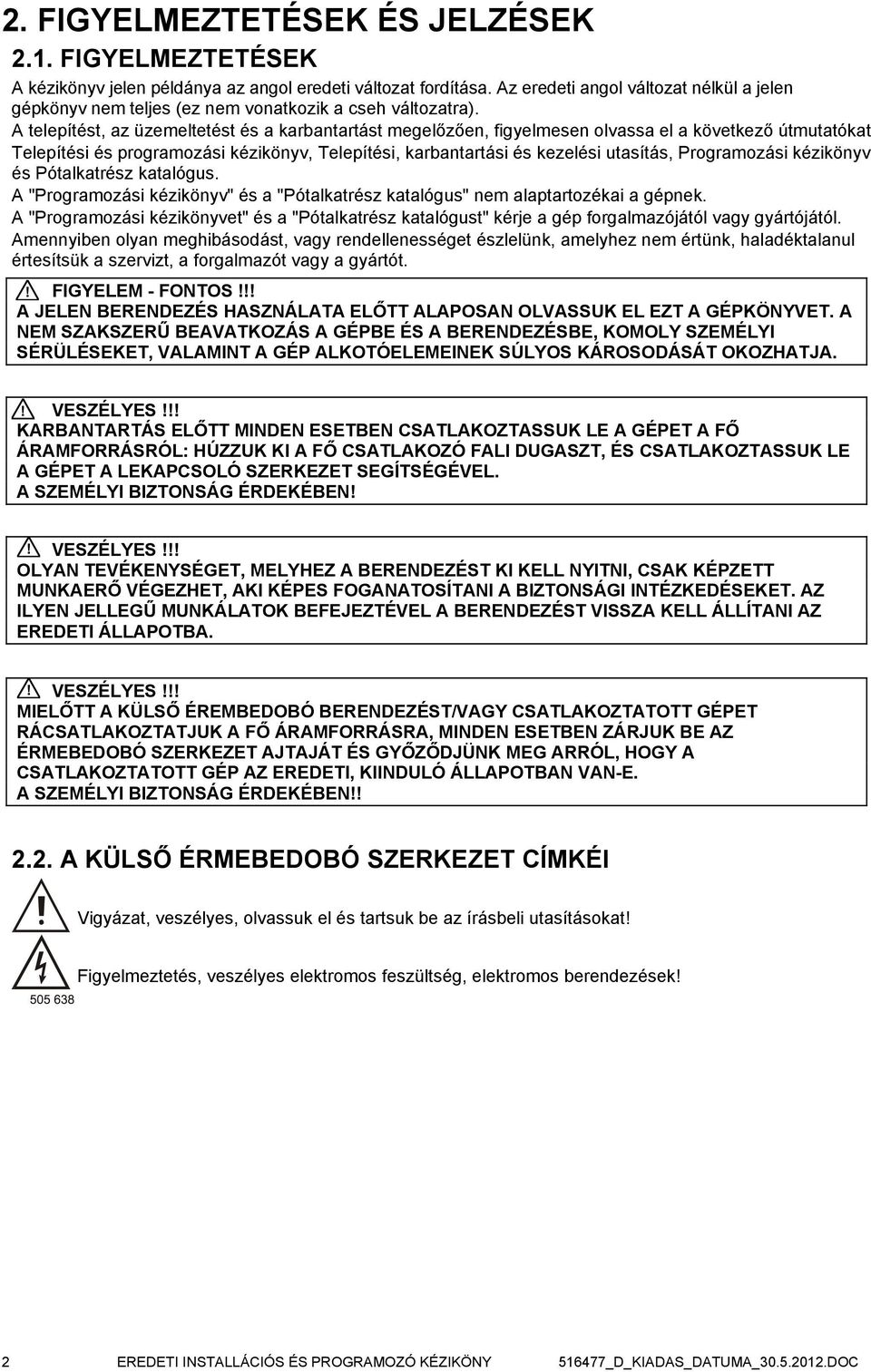

4 2. FIGYELMEZTETÉSEK ÉS JELZÉSEK 2.1. FIGYELMEZTETÉSEK A kézikönyv jelen példánya az angol eredeti változat fordítása. Az eredeti angol változat nélkül a jelen gépkönyv nem teljes (ez nem vonatkozik a cseh változatra). A telepítést, az üzemeltetést és a karbantartást megelőzően, figyelmesen olvassa el a következő útmutatókat Telepítési és programozási kézikönyv, Telepítési, karbantartási és kezelési utasítás, Programozási kézikönyv és Pótalkatrész katalógus. A "Programozási kézikönyv" és a "Pótalkatrész katalógus" nem alaptartozékai a gépnek. A "Programozási kézikönyvet" és a "Pótalkatrész katalógust" kérje a gép forgalmazójától vagy gyártójától. Amennyiben olyan meghibásodást, vagy rendellenességet észlelünk, amelyhez nem értünk, haladéktalanul értesítsük a szervizt, a forgalmazót vagy a gyártót.! FIGYELEM - FONTOS!!! A JELEN BERENDEZÉS HASZNÁLATA ELŐTT ALAPOSAN OLVASSUK EL EZT A GÉPKÖNYVET. A NEM SZAKSZERŰ BEAVATKOZÁS A GÉPBE ÉS A BERENDEZÉSBE, KOMOLY SZEMÉLYI SÉRÜLÉSEKET, VALAMINT A GÉP ALKOTÓELEMEINEK SÚLYOS KÁROSODÁSÁT OKOZHATJA.! VESZÉLYES!!! KARBANTARTÁS ELŐTT MINDEN ESETBEN CSATLAKOZTASSUK LE A GÉPET A FŐ ÁRAMFORRÁSRÓL: HÚZZUK KI A FŐ CSATLAKOZÓ FALI DUGASZT, ÉS CSATLAKOZTASSUK LE A GÉPET A LEKAPCSOLÓ SZERKEZET SEGÍTSÉGÉVEL. A SZEMÉLYI BIZTONSÁG ÉRDEKÉBEN!! VESZÉLYES!!! OLYAN TEVÉKENYSÉGET, MELYHEZ A BERENDEZÉST KI KELL NYITNI, CSAK KÉPZETT MUNKAERŐ VÉGEZHET, AKI KÉPES FOGANATOSÍTANI A BIZTONSÁGI INTÉZKEDÉSEKET. AZ ILYEN JELLEGŰ MUNKÁLATOK BEFEJEZTÉVEL A BERENDEZÉST VISSZA KELL ÁLLÍTANI AZ EREDETI ÁLLAPOTBA.! VESZÉLYES!!! MIELŐTT A KÜLSŐ ÉREMBEDOBÓ BERENDEZÉST/VAGY CSATLAKOZTATOTT GÉPET RÁCSATLAKOZTATJUK A FŐ ÁRAMFORRÁSRA, MINDEN ESETBEN ZÁRJUK BE AZ ÉRMEBEDOBÓ SZERKEZET AJTAJÁT ÉS GYŐZŐDJÜNK MEG ARRÓL, HOGY A CSATLAKOZTATOTT GÉP AZ EREDETI, KIINDULÓ ÁLLAPOTBAN VAN-E. A SZEMÉLYI BIZTONSÁG ÉRDEKÉBEN!! 2.2. A KÜLSŐ ÉRMEBEDOBÓ SZERKEZET CÍMKÉI Vigyázat, veszélyes, olvassuk el és tartsuk be az írásbeli utasításokat! Figyelmeztetés, veszélyes elektromos feszültség, elektromos berendezések! 2 EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

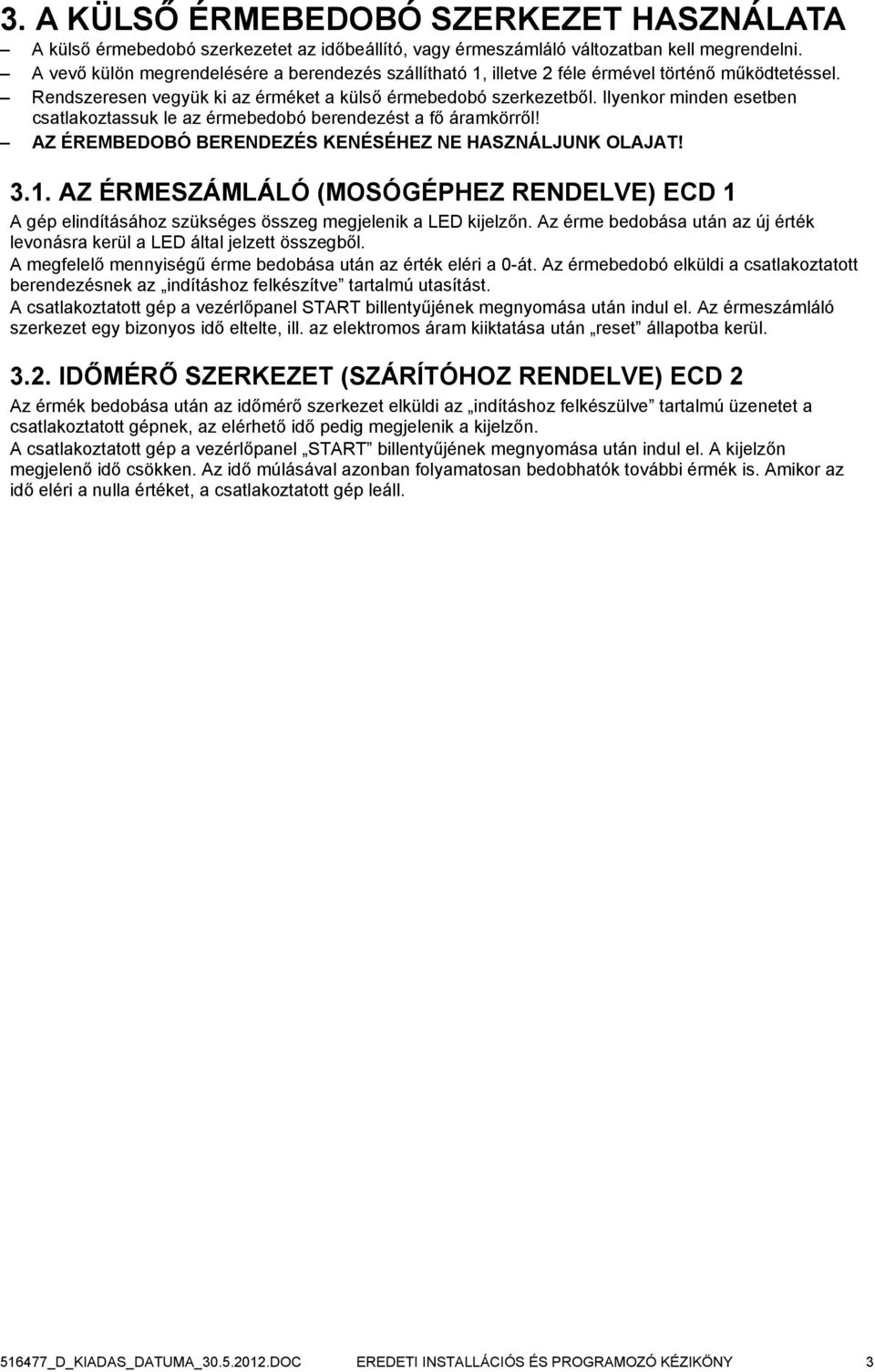

5 3. A KÜLSŐ ÉRMEBEDOBÓ SZERKEZET HASZNÁLATA A külső érmebedobó szerkezetet az időbeállító, vagy érmeszámláló változatban kell megrendelni. A vevő külön megrendelésére a berendezés szállítható 1, illetve 2 féle érmével történő működtetéssel. Rendszeresen vegyük ki az érméket a külső érmebedobó szerkezetből. Ilyenkor minden esetben csatlakoztassuk le az érmebedobó berendezést a fő áramkörről! AZ ÉREMBEDOBÓ BERENDEZÉS KENÉSÉHEZ NE HASZNÁLJUNK OLAJAT! 3.1. AZ ÉRMESZÁMLÁLÓ (MOSÓGÉPHEZ RENDELVE) ECD 1 A gép elindításához szükséges összeg megjelenik a LED kijelzőn. Az érme bedobása után az új érték levonásra kerül a LED által jelzett összegből. A megfelelő mennyiségű érme bedobása után az érték eléri a 0-át. Az érmebedobó elküldi a csatlakoztatott berendezésnek az indításhoz felkészítve tartalmú utasítást. A csatlakoztatott gép a vezérlőpanel START billentyűjének megnyomása után indul el. Az érmeszámláló szerkezet egy bizonyos idő eltelte, ill. az elektromos áram kiiktatása után reset állapotba kerül IDŐMÉRŐ SZERKEZET (SZÁRÍTÓHOZ RENDELVE) ECD 2 Az érmék bedobása után az időmérő szerkezet elküldi az indításhoz felkészülve tartalmú üzenetet a csatlakoztatott gépnek, az elérhető idő pedig megjelenik a kijelzőn. A csatlakoztatott gép a vezérlőpanel START billentyűjének megnyomása után indul el. A kijelzőn megjelenő idő csökken. Az idő múlásával azonban folyamatosan bedobhatók további érmék is. Amikor az idő eléri a nulla értéket, a csatlakoztatott gép leáll _D_KIADAS_DATUMA_ DOC EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 3

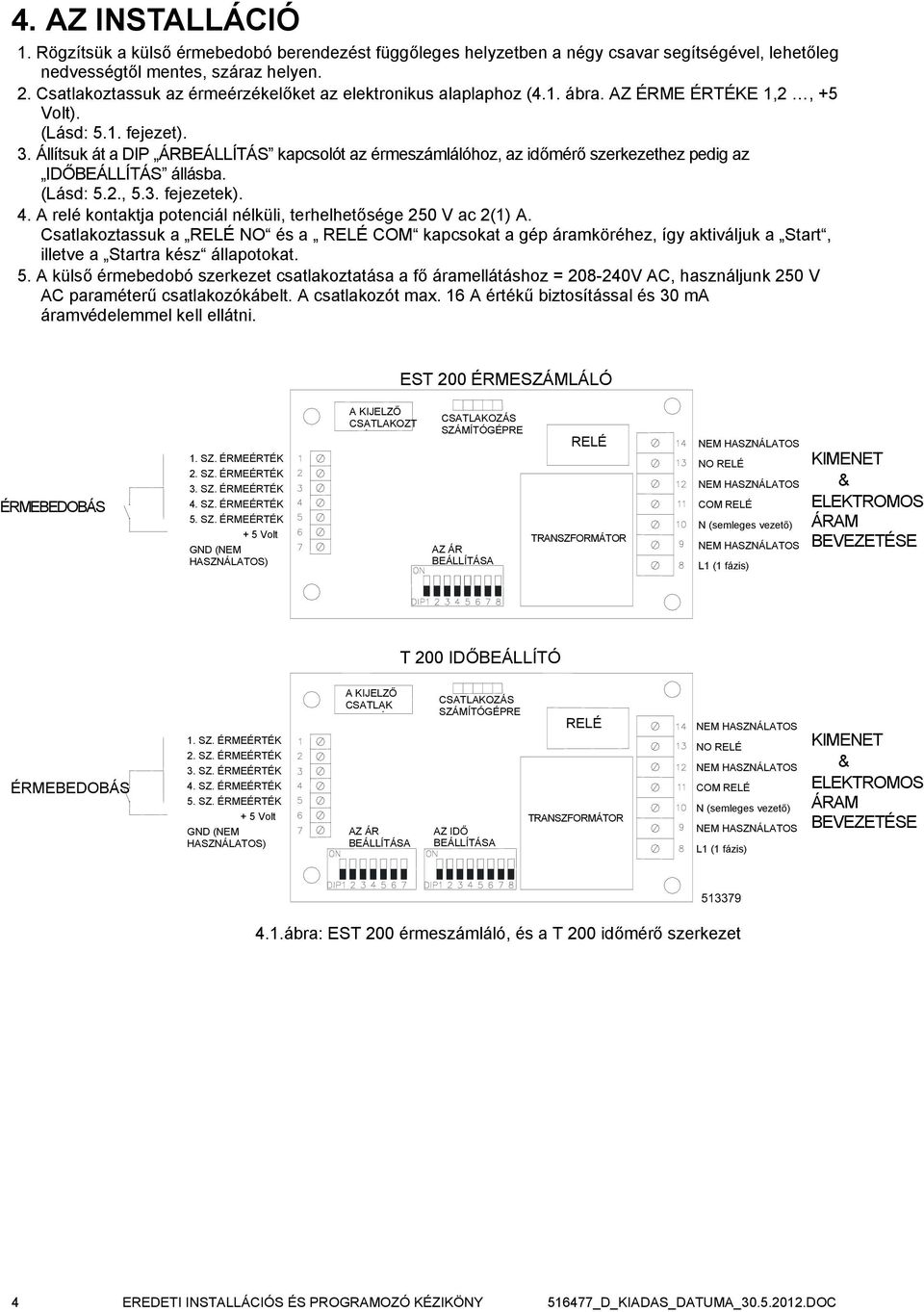

6 4. AZ INSTALLÁCIÓ 1. Rögzítsük a külső érmebedobó berendezést függőleges helyzetben a négy csavar segítségével, lehetőleg nedvességtől mentes, száraz helyen. 2. Csatlakoztassuk az érmeérzékelőket az elektronikus alaplaphoz (4.1. ábra. AZ ÉRME ÉRTÉKE 1,2, +5 Volt). (Lásd: 5.1. fejezet). 3. Állítsuk át a DIP ÁRBEÁLLÍTÁS kapcsolót az érmeszámlálóhoz, az időmérő szerkezethez pedig az IDŐBEÁLLÍTÁS állásba. (Lásd: 5.2., 5.3. fejezetek). 4. A relé kontaktja potenciál nélküli, terhelhetősége 250 V ac 2(1) A. Csatlakoztassuk a RELÉ NO és a RELÉ COM kapcsokat a gép áramköréhez, így aktiváljuk a Start, illetve a Startra kész állapotokat. 5. A külső érmebedobó szerkezet csatlakoztatása a fő áramellátáshoz = V AC, használjunk 250 V AC paraméterű csatlakozókábelt. A csatlakozót max. 16 A értékű biztosítással és 30 ma áramvédelemmel kell ellátni. EST 200 ÉRMESZÁMLÁLÓ ÉRMEBEDOBÁS 1. SZ. ÉRMEÉRTÉK 2. SZ. ÉRMEÉRTÉK 3. SZ. ÉRMEÉRTÉK 4. SZ. ÉRMEÉRTÉK 5. SZ. ÉRMEÉRTÉK + 5 Volt GND (NEM HASZNÁLATOS) A KIJELZŐ CSATLAKOZT Á CSATLAKOZÁS SZÁMÍTÓGÉPRE AZ ÁR BEÁLLÍTÁSA RELÉ TRANSZFORMÁTOR NEM HASZNÁLATOS NO RELÉ NEM HASZNÁLATOS COM RELÉ N (semleges vezető) NEM HASZNÁLATOS L1 (1 fázis) KIMENET & ELEKTROMOS ÁRAM BEVEZETÉSE T 200 IDŐBEÁLLÍTÓ ÉRMEBEDOBÁS 1. SZ. ÉRMEÉRTÉK 2. SZ. ÉRMEÉRTÉK 3. SZ. ÉRMEÉRTÉK 4. SZ. ÉRMEÉRTÉK 5. SZ. ÉRMEÉRTÉK + 5 Volt GND (NEM HASZNÁLATOS) A KIJELZŐ CSATLAK Á AZ ÁR BEÁLLÍTÁSA CSATLAKOZÁS SZÁMÍTÓGÉPRE AZ IDŐ BEÁLLÍTÁSA RELÉ TRANSZFORMÁTOR NEM HASZNÁLATOS NO RELÉ NEM HASZNÁLATOS COM RELÉ N (semleges vezető) NEM HASZNÁLATOS L1 (1 fázis) KIMENET & ELEKTROMOS ÁRAM BEVEZETÉSE 4.1.ábra: EST 200 érmeszámláló, és a T 200 időmérő szerkezet 4 EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

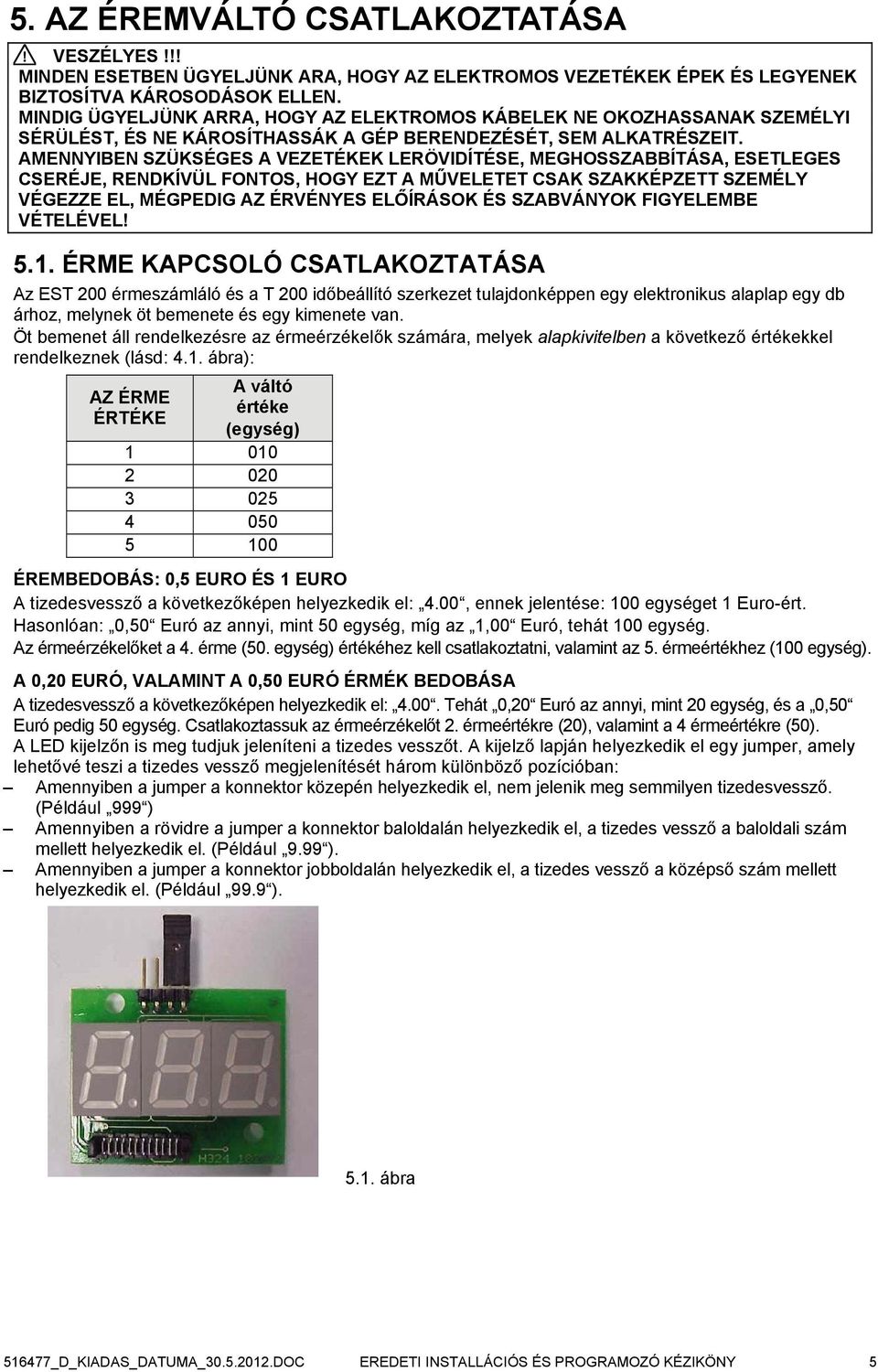

7 5. AZ ÉREMVÁLTÓ CSATLAKOZTATÁSA! VESZÉLYES!!! MINDEN ESETBEN ÜGYELJÜNK ARA, HOGY AZ ELEKTROMOS VEZETÉKEK ÉPEK ÉS LEGYENEK BIZTOSÍTVA KÁROSODÁSOK ELLEN. MINDIG ÜGYELJÜNK ARRA, HOGY AZ ELEKTROMOS KÁBELEK NE OKOZHASSANAK SZEMÉLYI SÉRÜLÉST, ÉS NE KÁROSÍTHASSÁK A GÉP BERENDEZÉSÉT, SEM ALKATRÉSZEIT. AMENNYIBEN SZÜKSÉGES A VEZETÉKEK LERÖVIDÍTÉSE, MEGHOSSZABBÍTÁSA, ESETLEGES CSERÉJE, RENDKÍVÜL FONTOS, HOGY EZT A MŰVELETET CSAK SZAKKÉPZETT SZEMÉLY VÉGEZZE EL, MÉGPEDIG AZ ÉRVÉNYES ELŐÍRÁSOK ÉS SZABVÁNYOK FIGYELEMBE VÉTELÉVEL! 5.1. ÉRME KAPCSOLÓ CSATLAKOZTATÁSA Az EST 200 érmeszámláló és a T 200 időbeállító szerkezet tulajdonképpen egy elektronikus alaplap egy db árhoz, melynek öt bemenete és egy kimenete van. Öt bemenet áll rendelkezésre az érmeérzékelők számára, melyek alapkivitelben a következő értékekkel rendelkeznek (lásd: 4.1. ábra): A váltó AZ ÉRME értéke ÉRTÉKE (egység) ÉREMBEDOBÁS: 0,5 EURO ÉS 1 EURO A tizedesvessző a következőképen helyezkedik el: 4.00, ennek jelentése: 100 egységet 1 Euro-ért. Hasonlóan: 0,50 Euró az annyi, mint 50 egység, míg az 1,00 Euró, tehát 100 egység. Az érmeérzékelőket a 4. érme (50. egység) értékéhez kell csatlakoztatni, valamint az 5. érmeértékhez (100 egység). A 0,20 EURÓ, VALAMINT A 0,50 EURÓ ÉRMÉK BEDOBÁSA A tizedesvessző a következőképen helyezkedik el: Tehát 0,20 Euró az annyi, mint 20 egység, és a 0,50 Euró pedig 50 egység. Csatlakoztassuk az érmeérzékelőt 2. érmeértékre (20), valamint a 4 érmeértékre (50). A LED kijelzőn is meg tudjuk jeleníteni a tizedes vesszőt. A kijelző lapján helyezkedik el egy jumper, amely lehetővé teszi a tizedes vessző megjelenítését három különböző pozícióban: Amennyiben a jumper a konnektor közepén helyezkedik el, nem jelenik meg semmilyen tizedesvessző. (Például 999 ) Amennyiben a rövidre a jumper a konnektor baloldalán helyezkedik el, a tizedes vessző a baloldali szám mellett helyezkedik el. (Például 9.99 ). Amennyiben a jumper a konnektor jobboldalán helyezkedik el, a tizedes vessző a középső szám mellett helyezkedik el. (Például 99.9 ) ábra _D_KIADAS_DATUMA_ DOC EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 5

8 5.2. ÉRMESZÁMLÁLÓ (MOSÓGÉP) Minden DIP ÁRBEÁLLÍTÁS kapcsoló (lásd: 4.1. ábra) egy bizonyos értékkel rendelkezik, amit az alábbi táblázat tartalmaz:: Kapcsoló Érték száma Az értéket az ON helyzetbe történő átváltással választhatjuk meg. Az ár az ÁRBEÁLLÍTÁS (1-255) és az előre beállított 5 érték eredménye! Az ár elhelyezése az 5 és az 1275 között van (1x5 255x5). (Az 1 és a 255 az árbeállítások, míg az 5 szabvány érték). PÉLDA EGY MOSÁS ÁRA: 4 EURÓ Vegyük figyelembe, hogy a kijelzőn három számot találunk, tehát a 4 Euró-t úgy ábrázoljuk, mint Az egységet a kijelzőn úgy számoljuk, mint = 0.01 Eurót. A kijelzőn lévő tizedes vessző helyzetéhez a jumpert a konnektor baloldalára kell helyezni, hogy a tizedes vessző a baloldali számjegy mellett szerepeljen. (Független software). Az árat a DIP ÁRBEÁLLÍTÁS kapcsoló ötszörös szorzata adja meg. Kiszámítjuk az ÁRBEÁLLÍTÁS-t, amit be kell állítanunk: 400 egység (4 Euró) / 5 = 80 Át kell állítani a DIP ÁRBEÁLLÍTÁS kapcsolót a 80-as értékre: 0*1(DIP 1)+0*2(DIP 2)+0*4(DIP 3)+0*8(DIP 4)+1*16(DIP 5)+0*32(DIP 6)+1*64(DIP 7)+0*128(DIP 8) = 80 Amint az látható, a DIP ÁRBEÁLLÍTÁS 5. és 7. kapcsolóit az 1 -es, vagy az ON helyzetbe kell beállítani. Az összes többi DIP kapcsolót a 0, vagy az OFF helyzetbe kell állítani. A MOSÁS ÁRA: 5 EURÓ A programozható alapbeállított érték = 5 Az ár beállítása 5.00, vagy 500/5 = 100 A 100-as számot a következőképen rendezhetjük el: 0*1(DIP 1)+0*2(DIP 2)+1*4(DIP 3)+0*8(DIP 4)+0*16(DIP 5)+1*32(DIP 6)+1*64(DIP 7)+0*128(DIP 8) = 100 Helyezzük el a következő DIP ÁRBEÁLLÍTÁS kapcsolókat az 1 -re, vagy az ON -ra: DIP 3, DIP 6, DIP 7. Az összes többi DIP kapcsoló OFF helyzetben van IDŐMÉRŐ SZERKEZET (SZÁRÍTÓ) Az összes ÁRBEÁLLÍTÁS kapcsoló (lásd: 4.1. ábra) rendelkezik egy bizonyos értékkel, mint azt már olvashattuk az 5.2. ÉRMESZÁMLÁLÓ című fejezetben. Abban a pillanatban, ha ez az ár kiegyenlítésre kerül, a szárító bekapcsol arra a bizonyos időre, melyet DIP IDŐBEÁLLÍTÓ kapcsoló segítségével előre beállítottunk, mint azt a következő táblázat mutatja: A váltó Érték értéke EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

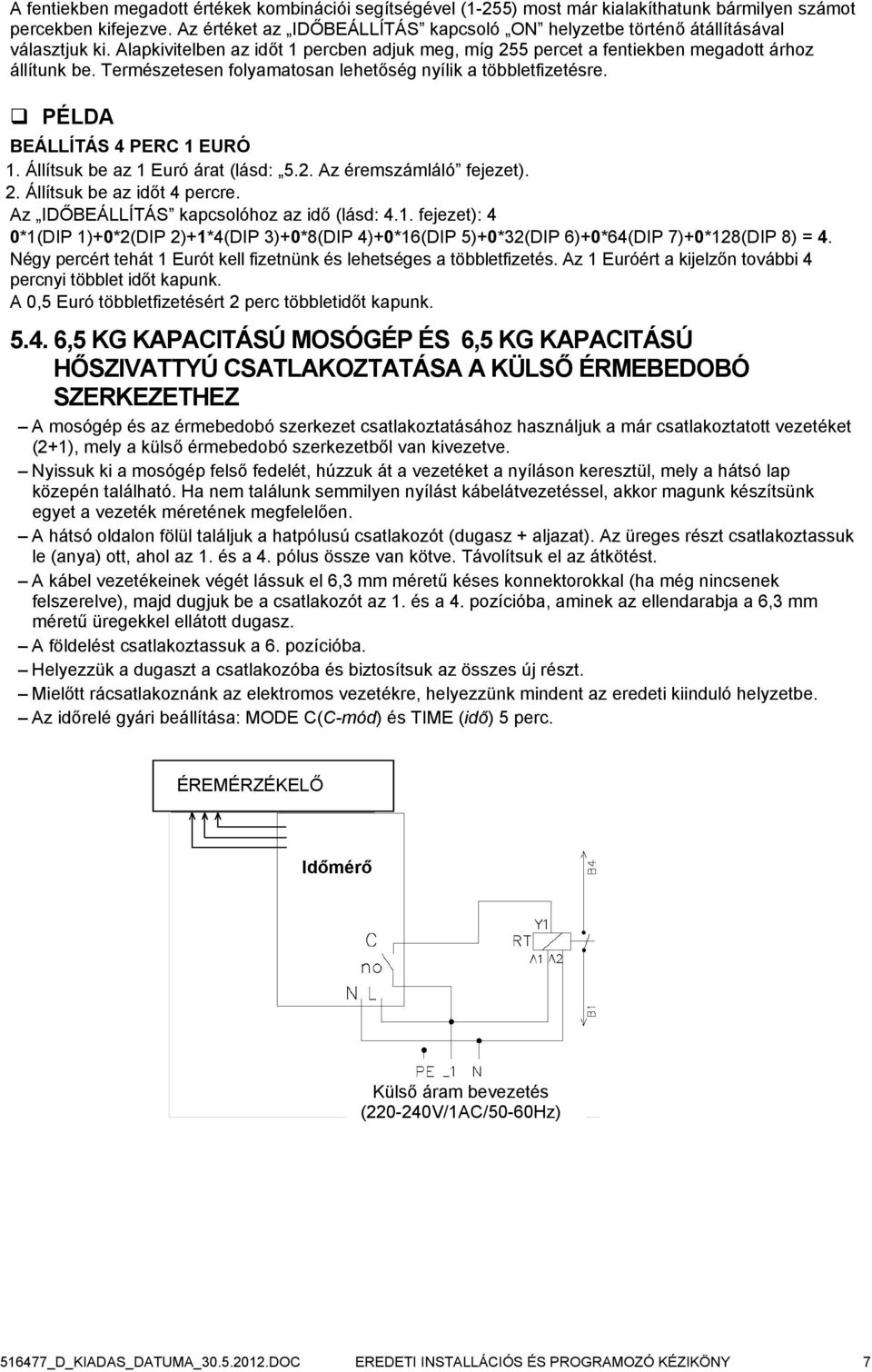

9 A fentiekben megadott értékek kombinációi segítségével (1-255) most már kialakíthatunk bármilyen számot percekben kifejezve. Az értéket az IDŐBEÁLLÍTÁS kapcsoló ON helyzetbe történő átállításával választjuk ki. Alapkivitelben az időt 1 percben adjuk meg, míg 255 percet a fentiekben megadott árhoz állítunk be. Természetesen folyamatosan lehetőség nyílik a többletfizetésre. PÉLDA BEÁLLÍTÁS 4 PERC 1 EURÓ 1. Állítsuk be az 1 Euró árat (lásd: 5.2. Az éremszámláló fejezet). 2. Állítsuk be az időt 4 percre. Az IDŐBEÁLLÍTÁS kapcsolóhoz az idő (lásd: 4.1. fejezet): 4 0*1(DIP 1)+0*2(DIP 2)+1*4(DIP 3)+0*8(DIP 4)+0*16(DIP 5)+0*32(DIP 6)+0*64(DIP 7)+0*128(DIP 8) = 4. Négy percért tehát 1 Eurót kell fizetnünk és lehetséges a többletfizetés. Az 1 Euróért a kijelzőn további 4 percnyi többlet időt kapunk. A 0,5 Euró többletfizetésért 2 perc többletidőt kapunk ,5 KG KAPACITÁSÚ MOSÓGÉP ÉS 6,5 KG KAPACITÁSÚ HŐSZIVATTYÚ CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ A mosógép és az érmebedobó szerkezet csatlakoztatásához használjuk a már csatlakoztatott vezetéket (2+1), mely a külső érmebedobó szerkezetből van kivezetve. Nyissuk ki a mosógép felső fedelét, húzzuk át a vezetéket a nyíláson keresztül, mely a hátsó lap közepén található. Ha nem találunk semmilyen nyílást kábelátvezetéssel, akkor magunk készítsünk egyet a vezeték méretének megfelelően. A hátsó oldalon fölül találjuk a hatpólusú csatlakozót (dugasz + aljazat). Az üreges részt csatlakoztassuk le (anya) ott, ahol az 1. és a 4. pólus össze van kötve. Távolítsuk el az átkötést. A kábel vezetékeinek végét lássuk el 6,3 mm méretű késes konnektorokkal (ha még nincsenek felszerelve), majd dugjuk be a csatlakozót az 1. és a 4. pozícióba, aminek az ellendarabja a 6,3 mm méretű üregekkel ellátott dugasz. A földelést csatlakoztassuk a 6. pozícióba. Helyezzük a dugaszt a csatlakozóba és biztosítsuk az összes új részt. Mielőtt rácsatlakoznánk az elektromos vezetékre, helyezzünk mindent az eredeti kiinduló helyzetbe. Az időrelé gyári beállítása: MODE C(C-mód) és TIME (idő) 5 perc. ÉREMÉRZÉKELŐ Időmérő Külső áram bevezetés ( V/1AC/50-60Hz) _D_KIADAS_DATUMA_ DOC EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 7

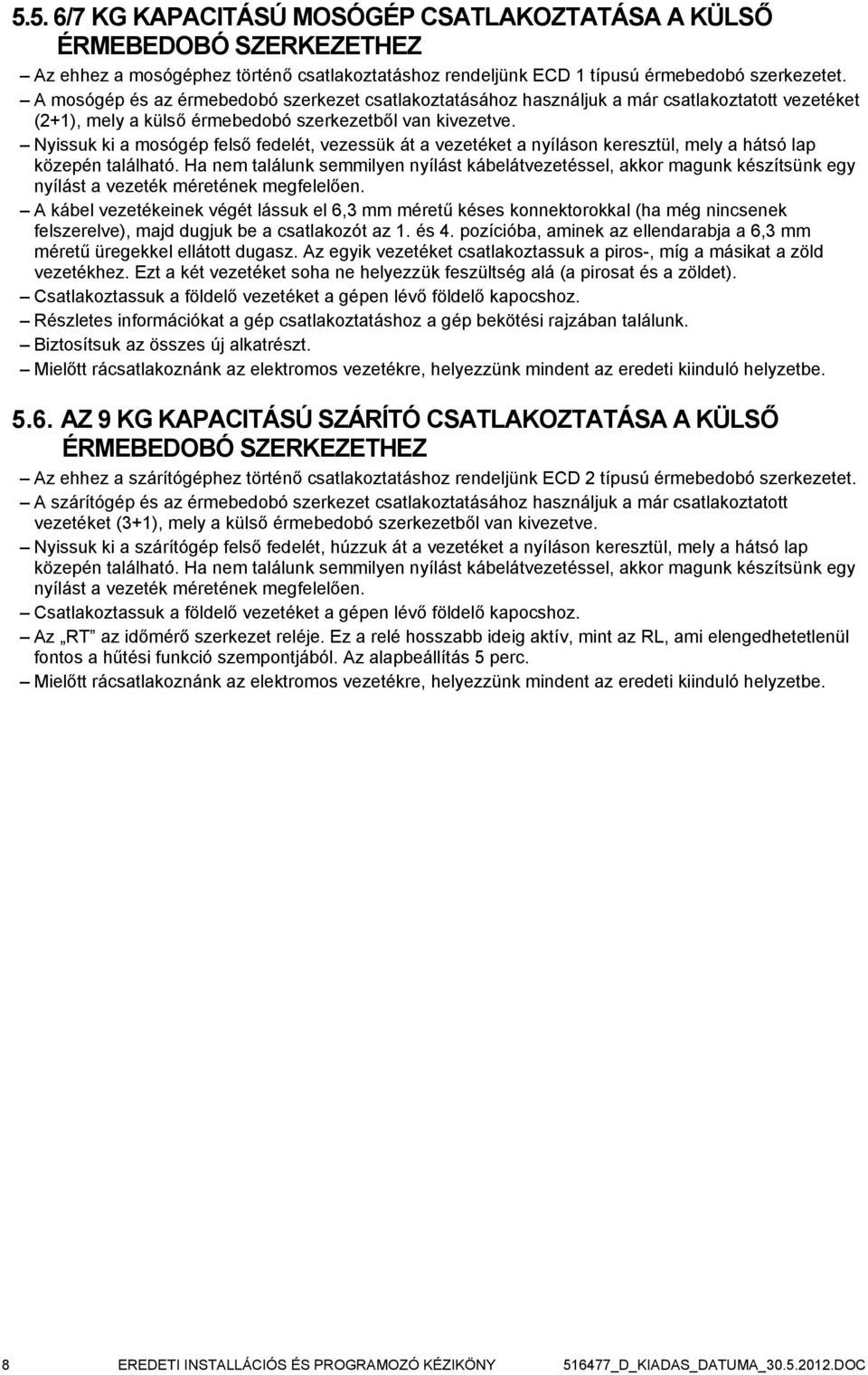

10 5.5. 6/7 KG KAPACITÁSÚ MOSÓGÉP CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ Az ehhez a mosógéphez történő csatlakoztatáshoz rendeljünk ECD 1 típusú érmebedobó szerkezetet. A mosógép és az érmebedobó szerkezet csatlakoztatásához használjuk a már csatlakoztatott vezetéket (2+1), mely a külső érmebedobó szerkezetből van kivezetve. Nyissuk ki a mosógép felső fedelét, vezessük át a vezetéket a nyíláson keresztül, mely a hátsó lap közepén található. Ha nem találunk semmilyen nyílást kábelátvezetéssel, akkor magunk készítsünk egy nyílást a vezeték méretének megfelelően. A kábel vezetékeinek végét lássuk el 6,3 mm méretű késes konnektorokkal (ha még nincsenek felszerelve), majd dugjuk be a csatlakozót az 1. és 4. pozícióba, aminek az ellendarabja a 6,3 mm méretű üregekkel ellátott dugasz. Az egyik vezetéket csatlakoztassuk a piros-, míg a másikat a zöld vezetékhez. Ezt a két vezetéket soha ne helyezzük feszültség alá (a pirosat és a zöldet). Csatlakoztassuk a földelő vezetéket a gépen lévő földelő kapocshoz. Részletes információkat a gép csatlakoztatáshoz a gép bekötési rajzában találunk. Biztosítsuk az összes új alkatrészt. Mielőtt rácsatlakoznánk az elektromos vezetékre, helyezzünk mindent az eredeti kiinduló helyzetbe AZ 9 KG KAPACITÁSÚ SZÁRÍTÓ CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ Az ehhez a szárítógéphez történő csatlakoztatáshoz rendeljünk ECD 2 típusú érmebedobó szerkezetet. A szárítógép és az érmebedobó szerkezet csatlakoztatásához használjuk a már csatlakoztatott vezetéket (3+1), mely a külső érmebedobó szerkezetből van kivezetve. Nyissuk ki a szárítógép felső fedelét, húzzuk át a vezetéket a nyíláson keresztül, mely a hátsó lap közepén található. Ha nem találunk semmilyen nyílást kábelátvezetéssel, akkor magunk készítsünk egy nyílást a vezeték méretének megfelelően. Csatlakoztassuk a földelő vezetéket a gépen lévő földelő kapocshoz. Az RT az időmérő szerkezet reléje. Ez a relé hosszabb ideig aktív, mint az RL, ami elengedhetetlenül fontos a hűtési funkció szempontjából. Az alapbeállítás 5 perc. Mielőtt rácsatlakoznánk az elektromos vezetékre, helyezzünk mindent az eredeti kiinduló helyzetbe. 8 EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

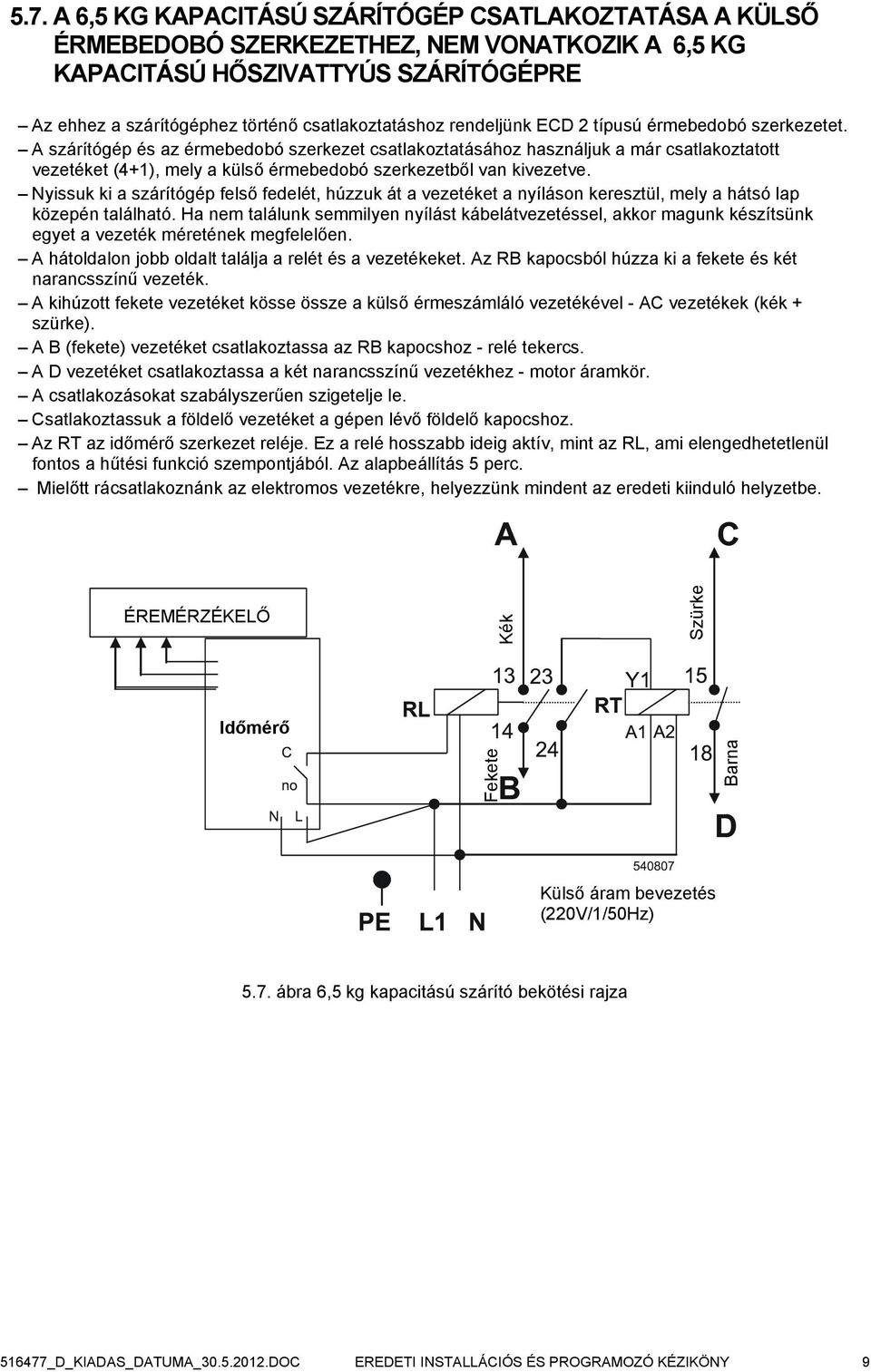

11 5.7. A 6,5 KG KAPACITÁSÚ SZÁRÍTÓGÉP CSATLAKOZTATÁSA A KÜLSŐ ÉRMEBEDOBÓ SZERKEZETHEZ, NEM VONATKOZIK A 6,5 KG KAPACITÁSÚ HŐSZIVATTYÚS SZÁRÍTÓGÉPRE Az ehhez a szárítógéphez történő csatlakoztatáshoz rendeljünk ECD 2 típusú érmebedobó szerkezetet. A szárítógép és az érmebedobó szerkezet csatlakoztatásához használjuk a már csatlakoztatott vezetéket (4+1), mely a külső érmebedobó szerkezetből van kivezetve. Nyissuk ki a szárítógép felső fedelét, húzzuk át a vezetéket a nyíláson keresztül, mely a hátsó lap közepén található. Ha nem találunk semmilyen nyílást kábelátvezetéssel, akkor magunk készítsünk egyet a vezeték méretének megfelelően. A hátoldalon jobb oldalt találja a relét és a vezetékeket. Az RB kapocsból húzza ki a fekete és két narancsszínű vezeték. A kihúzott fekete vezetéket kösse össze a külső érmeszámláló vezetékével - AC vezetékek (kék + szürke). A B (fekete) vezetéket csatlakoztassa az RB kapocshoz - relé tekercs. A D vezetéket csatlakoztassa a két narancsszínű vezetékhez - motor áramkör. A csatlakozásokat szabályszerűen szigetelje le. Csatlakoztassuk a földelő vezetéket a gépen lévő földelő kapocshoz. Az RT az időmérő szerkezet reléje. Ez a relé hosszabb ideig aktív, mint az RL, ami elengedhetetlenül fontos a hűtési funkció szempontjából. Az alapbeállítás 5 perc. Mielőtt rácsatlakoznánk az elektromos vezetékre, helyezzünk mindent az eredeti kiinduló helyzetbe. ÉREMÉRZÉKELŐ Kék Szürke Időmérő Fekete Barna Külső áram bevezetés (220V/1/50Hz) 5.7. ábra 6,5 kg kapacitású szárító bekötési rajza _D_KIADAS_DATUMA_ DOC EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 9

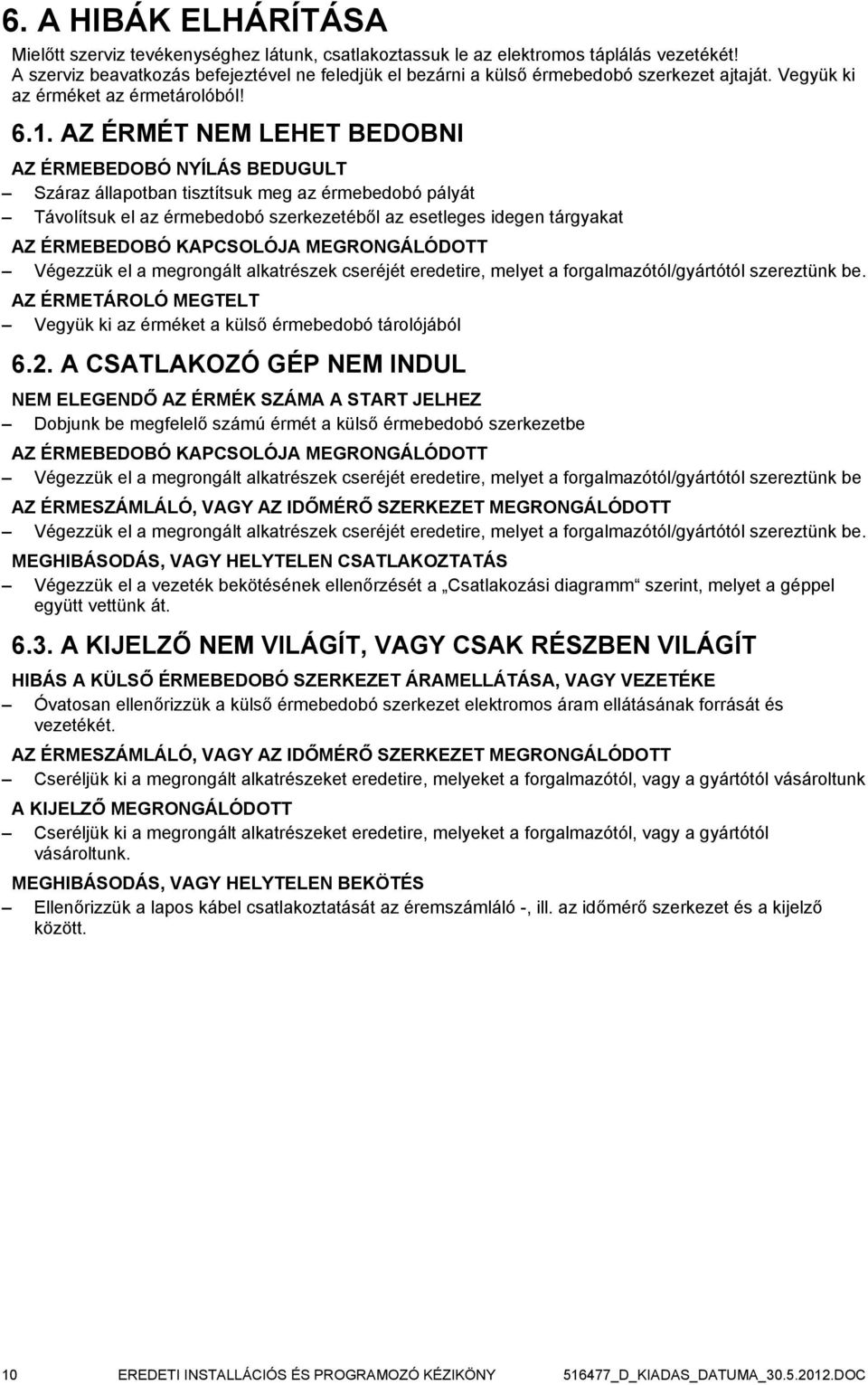

12 6. A HIBÁK ELHÁRÍTÁSA Mielőtt szerviz tevékenységhez látunk, csatlakoztassuk le az elektromos táplálás vezetékét! A szerviz beavatkozás befejeztével ne feledjük el bezárni a külső érmebedobó szerkezet ajtaját. Vegyük ki az érméket az érmetárolóból! 6.1. AZ ÉRMÉT NEM LEHET BEDOBNI AZ ÉRMEBEDOBÓ NYÍLÁS BEDUGULT Száraz állapotban tisztítsuk meg az érmebedobó pályát Távolítsuk el az érmebedobó szerkezetéből az esetleges idegen tárgyakat AZ ÉRMEBEDOBÓ KAPCSOLÓJA MEGRONGÁLÓDOTT Végezzük el a megrongált alkatrészek cseréjét eredetire, melyet a forgalmazótól/gyártótól szereztünk be. AZ ÉRMETÁROLÓ MEGTELT Vegyük ki az érméket a külső érmebedobó tárolójából 6.2. A CSATLAKOZÓ GÉP NEM INDUL NEM ELEGENDŐ AZ ÉRMÉK SZÁMA A START JELHEZ Dobjunk be megfelelő számú érmét a külső érmebedobó szerkezetbe AZ ÉRMEBEDOBÓ KAPCSOLÓJA MEGRONGÁLÓDOTT Végezzük el a megrongált alkatrészek cseréjét eredetire, melyet a forgalmazótól/gyártótól szereztünk be AZ ÉRMESZÁMLÁLÓ, VAGY AZ IDŐMÉRŐ SZERKEZET MEGRONGÁLÓDOTT Végezzük el a megrongált alkatrészek cseréjét eredetire, melyet a forgalmazótól/gyártótól szereztünk be. MEGHIBÁSODÁS, VAGY HELYTELEN CSATLAKOZTATÁS Végezzük el a vezeték bekötésének ellenőrzését a Csatlakozási diagramm szerint, melyet a géppel együtt vettünk át A KIJELZŐ NEM VILÁGÍT, VAGY CSAK RÉSZBEN VILÁGÍT HIBÁS A KÜLSŐ ÉRMEBEDOBÓ SZERKEZET ÁRAMELLÁTÁSA, VAGY VEZETÉKE Óvatosan ellenőrizzük a külső érmebedobó szerkezet elektromos áram ellátásának forrását és vezetékét. AZ ÉRMESZÁMLÁLÓ, VAGY AZ IDŐMÉRŐ SZERKEZET MEGRONGÁLÓDOTT Cseréljük ki a megrongált alkatrészeket eredetire, melyeket a forgalmazótól, vagy a gyártótól vásároltunk A KIJELZŐ MEGRONGÁLÓDOTT Cseréljük ki a megrongált alkatrészeket eredetire, melyeket a forgalmazótól, vagy a gyártótól vásároltunk. MEGHIBÁSODÁS, VAGY HELYTELEN BEKÖTÉS Ellenőrizzük a lapos kábel csatlakoztatását az éremszámláló -, ill. az időmérő szerkezet és a kijelző között. 10 EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

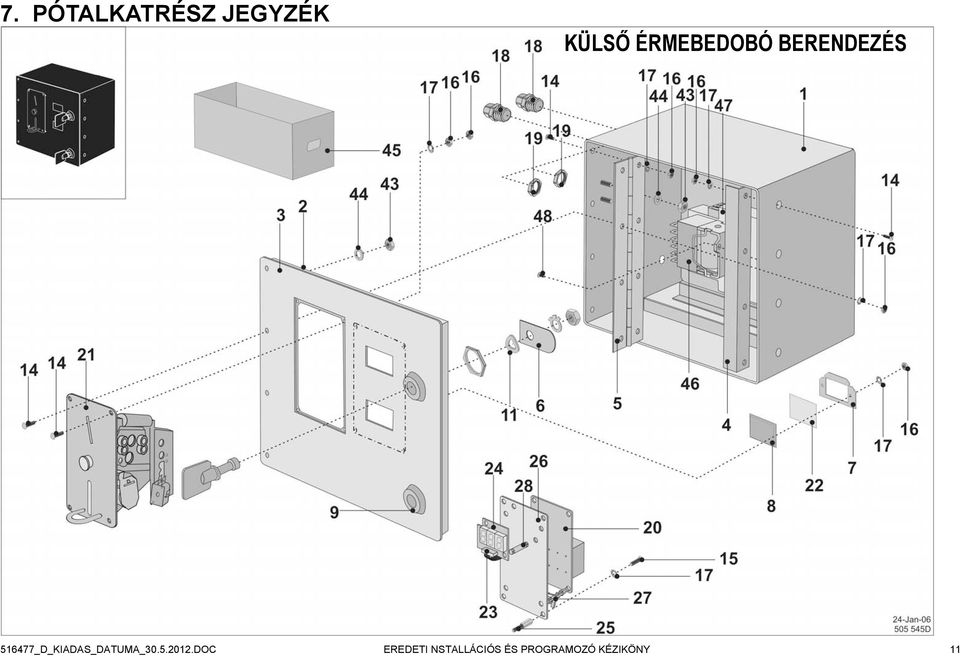

13 7. PÓTALKATRÉSZ JEGYZÉK KÜLSŐ ÉRMEBEDOBÓ BERENDEZÉS _D_KIADAS_DATUMA_ DOC EREDETI NSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 11

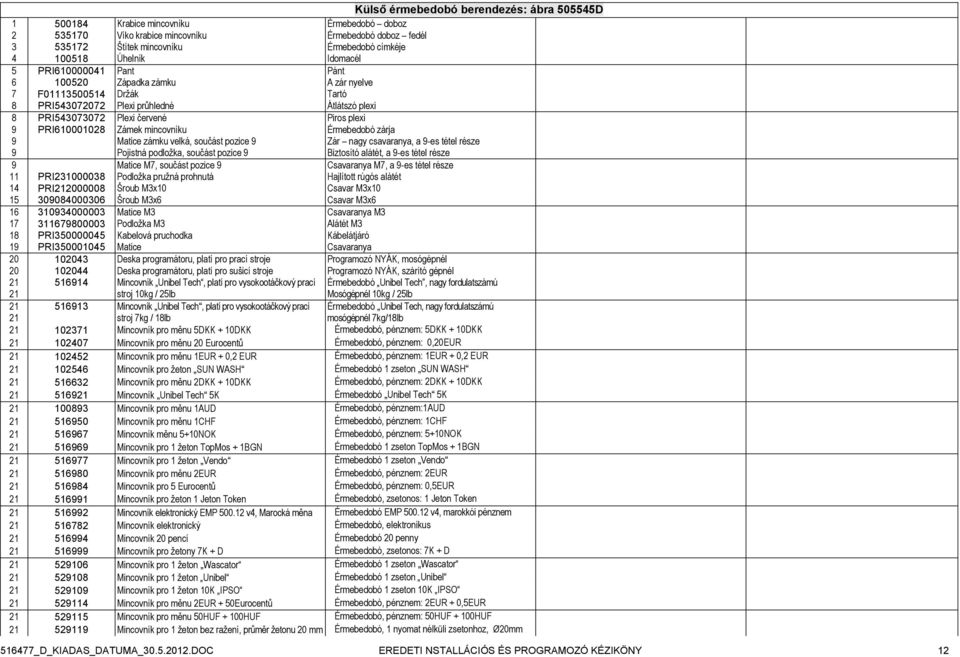

14 Külső érmebedobó berendezés: ábra D Krabice mincovníku Érmebedobó doboz Víko krabice mincovníku Érmebedobó doboz fedél Štítek mincovníku Érmebedobó címkéje Úhelník Idomacél 5 PRI Pant Pánt Západka zámku A zár nyelve 7 F Držák Tartó 8 PRI Plexi průhledné Átlátszó plexi 8 PRI Plexi červené Piros plexi 9 PRI Zámek mincovníku Érmebedobó zárja 9 Matice zámku velká, součást pozice 9 Zár nagy csavaranya, a 9-es tétel része 9 Pojistná podložka, součást pozice 9 Biztosító alátét, a 9-es tétel része 9 Matice M7, součást pozice 9 Csavaranya M7, a 9-es tétel része 11 PRI Podložka pružná prohnutá Hajlított rúgós alátét 14 PRI Šroub M3x10 Csavar M3x Šroub M3x6 Csavar M3x Matice M3 Csavaranya M Podložka M3 Alátét M3 18 PRI Kabelová pruchodka Kábelátjáró 19 PRI Matice Csavaranya Deska programátoru, platí pro prací stroje Programozó NYÁK, mosógépnél Deska programátoru, platí pro sušicí stroje Programozó NYÁK, szárító gépnél Mincovník Unibel Tech, platí pro vysokootáčkový prací Érmebedobó Unibel Tech, nagy fordulatszámú 21 stroj 10kg / 25lb Mosógépnél 10kg / 25lb Mincovník Unibel Tech, platí pro vysokootáčkový prací Érmebedobó Unibel Tech, nagy fordulatszámú 21 stroj 7kg / 18lb mosógépnél 7kg/18lb Mincovník pro měnu 5DKK + 10DKK Érmebedobó, pénznem: 5DKK + 10DKK Mincovník pro měnu 20 Eurocentů Érmebedobó, pénznem: 0,20EUR Mincovník pro měnu 1EUR + 0,2 EUR Érmebedobó, pénznem: 1EUR + 0,2 EUR Mincovník pro žeton SUN WASH Érmebedobó 1 zseton SUN WASH Mincovník pro měnu 2DKK + 10DKK Érmebedobó, pénznem: 2DKK + 10DKK Mincovník Unibel Tech 5K Érmebedobó Unibel Tech 5K Mincovník pro měnu 1AUD Érmebedobó, pénznem:1aud Mincovník pro měnu 1CHF Érmebedobó, pénznem: 1CHF Mincovník měnu 5+10NOK Érmebedobó, pénznem: 5+10NOK Mincovník pro 1 žeton TopMos + 1BGN Érmebedobó 1 zseton TopMos + 1BGN Mincovník pro 1 žeton Vendo Érmebedobó 1 zseton Vendo Mincovník pro měnu 2EUR Érmebedobó, pénznem: 2EUR Mincovník pro 5 Eurocentů Érmebedobó, pénznem: 0,5EUR Mincovník pro žeton 1 Jeton Token Érmebedobó, zsetonos: 1 Jeton Token Mincovník elektronický EMP v4, Marocká měna Érmebedobó EMP v4, marokkói pénznem Mincovník elektronický Érmebedobó, elektronikus Mincovník 20 pencí Érmebedobó 20 penny Mincovník pro žetony 7K + D Érmebedobó, zsetonos: 7K + D Mincovník pro 1 žeton Wascator Érmebedobó 1 zseton Wascator Mincovník pro 1 žeton Unibel Érmebedobó 1 zseton Unibel Mincovník pro 1 žeton 10K IPSO Érmebedobó 1 zseton 10K IPSO Mincovník pro měnu 2EUR + 50Eurocentů Érmebedobó, pénznem: 2EUR + 0,5EUR Mincovník pro měnu 50HUF + 100HUF Érmebedobó, pénznem: 50HUF + 100HUF Mincovník pro 1 žeton bez ražení, průměr žetonu 20 mm Érmebedobó, 1 nyomat nélküli zsetonhoz, Ø20mm _D_KIADAS_DATUMA_ DOC EREDETI NSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 12

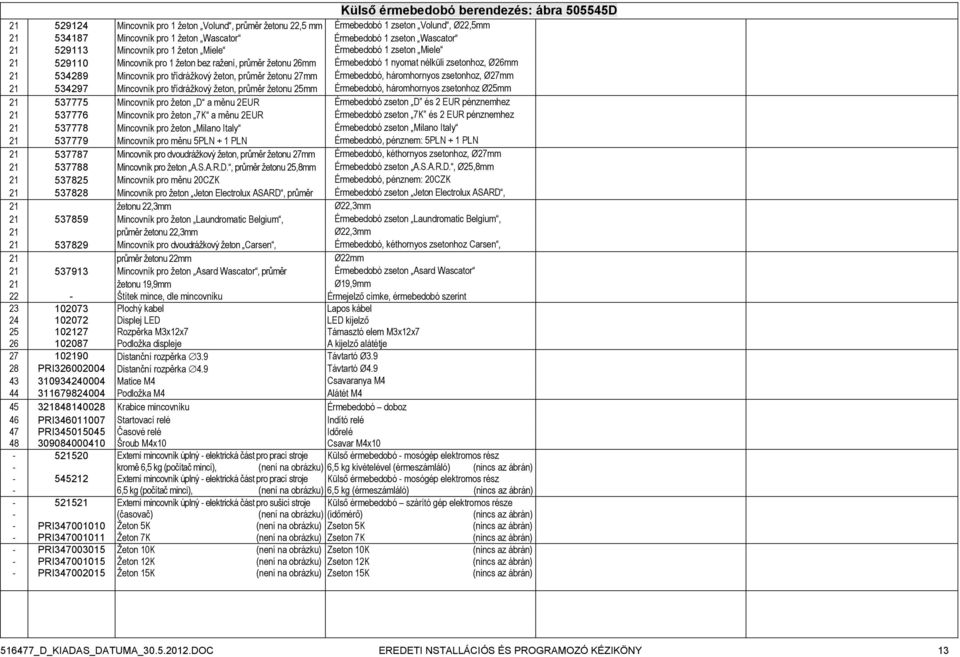

15 Külső érmebedobó berendezés: ábra D Mincovník pro 1 žeton Volund, průměr žetonu 22,5 mm Érmebedobó 1 zseton Volund, Ø22,5mm Mincovník pro 1 žeton Wascator Érmebedobó 1 zseton Wascator Mincovník pro 1 žeton Miele Érmebedobó 1 zseton Miele Mincovník pro 1 žeton bez ražení, průměr žetonu 26mm Érmebedobó 1 nyomat nélküli zsetonhoz, Ø26mm Mincovník pro třídrážkový žeton, průměr žetonu 27mm Érmebedobó, háromhornyos zsetonhoz, Ø27mm Mincovník pro třídrážkový žeton, průměr žetonu 25mm Érmebedobó, háromhornyos zsetonhoz Ø25mm Mincovník pro žeton D a měnu 2EUR Érmebedobó zseton D és 2 EUR pénznemhez Mincovník pro žeton 7K a měnu 2EUR Érmebedobó zseton 7K és 2 EUR pénznemhez Mincovník pro žeton Milano Italy Érmebedobó zseton Milano Italy Mincovník pro měnu 5PLN + 1 PLN Érmebedobó, pénznem: 5PLN + 1 PLN Mincovník pro dvoudrážkový žeton, průměr žetonu 27mm Érmebedobó, kéthornyos zsetonhoz, Ø27mm Mincovník pro žeton A.S.A.R.D., průměr žetonu 25,8mm Érmebedobó zseton A.S.A.R.D., Ø25,8mm Mincovník pro měnu 20CZK Érmebedobó, pénznem: 20CZK Mincovník pro žeton Jeton Electrolux ASARD, průměr Érmebedobó zseton Jeton Electrolux ASARD, 21 žetonu 22,3mm Ø22,3mm Mincovník pro žeton Laundromatic Belgium, Érmebedobó zseton Laundromatic Belgium, 21 průměr žetonu 22,3mm Ø22,3mm Mincovník pro dvoudrážkový žeton Carsen, Érmebedobó, kéthornyos zsetonhoz Carsen, 21 průměr žetonu 22mm Ø22mm Mincovník pro žeton Asard Wascator, průměr Érmebedobó zseton Asard Wascator 21 žetonu 19,9mm Ø19,9mm 22 - Štítek mince, dle mincovníku Érmejelző címke, érmebedobó szerint Plochý kabel Lapos kábel Displej LED LED kijelző Rozpěrka M3x12x7 Támasztó elem M3x12x Podložka displeje A kijelző alátétje Distanční rozpěrka 3.9 Távtartó Ø PRI Distanční rozpěrka 4.9 Távtartó Ø Matice M4 Csavaranya M Podložka M4 Alátét M Krabice mincovníku Érmebedobó doboz 46 PRI Startovací relé Indító relé 47 PRI Časové relé Időrelé Šroub M4x10 Csavar M4x Externí mincovník úplný - elektrická část pro prací stroje Külső érmebedobó - mosógép elektromos rész - kromě 6,5 kg (počítač mincí), (není na obrázku) 6,5 kg kivételével (érmeszámláló) (nincs az ábrán) Externí mincovník úplný - elektrická část pro prací stroje Külső érmebedobó - mosógép elektromos rész - 6,5 kg (počítač mincí), (není na obrázku) 6,5 kg (érmeszámláló) (nincs az ábrán) Externí mincovník úplný - elektrická část pro sušicí stroje Külső érmebedobó szárító gép elektromos része - (časovač) (není na obrázku) (időmérő) (nincs az ábrán) - PRI Žeton 5K (není na obrázku) Zseton 5K (nincs az ábrán) - PRI Žeton 7K (není na obrázku) Zseton 7K (nincs az ábrán) - PRI Žeton 10K (není na obrázku) Zseton 10K (nincs az ábrán) - PRI Žeton 12K (není na obrázku) Zseton 12K (nincs az ábrán) - PRI Žeton 15K (není na obrázku) Zseton 15K (nincs az ábrán) _D_KIADAS_DATUMA_ DOC EREDETI NSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY 13

16 8. A GÉP ÜZEMEN KÍVÜL HELYEZÉSE! VESZÉLYES!!! MIELŐTT A GÉPET ÜZEMEN KÍVÜL HELYEZNÉNK, MINDEN ESETBEN CSATLAKOZTASSUK LE AZ ELEKTROMOS ÁRAMELLÁTÁSRÓL ÉS VEZETÉKRŐL A FŐKAPCSOLÓ SEGÍTSÉGÉVEL. CSATLAKOZTASSUK LE A GÉPET A LECSATLAKOZTATÓ BERENDEZÉS SEGÍTSÉGÉVEL. A SZEMÉLYES BIZTONSÁG ÉRDEKÉBEN! 1.Csatlakoztassuk le a gépet az elektromos áramellátásról és távolítsuk el a csatlakozó vezetéket. 2.Csatlakoztassuk le az áram alatt lévő gépet A GÉP LIKVIDÁLÁSA A GÉP SEMLEGESÍTÉSE ERRE SZAKOSODOTT CÉG ÁLTAL A WEEE (Waste Electrical and Electronic Equipment) irányelv csak az Európai Unió országaira vonatkozó információi: Az Ön által megvásárolt gép előállítása során természetes anyagok kerültek felhasználásra, melyek rendeltetése felújítás után az újrahasznosítás. A tartalmazhat gép olyan anyagokat, melyek az egészségre és környezetre ártalmasak lehetnek. Ha a gép selejtezését fogja végezni, akadályozza meg ezeknek az anyagoknak a környezetbe jutását, legyen a környezethez képest kíméletes! Ajánljuk, hogy forduljon a régiójában, vagy országában olyan céghez, amely hulladékgyűjtéssel és az anyagok újrahasznosításával foglalkozik! Ezek a rendszerek biztosítják az anyagok újrahasznosítását. Az áthúzott kerekes kuka szimbóluma ( ) arra szólítja fel Önt, hogy osztályozza a leadandó hulladékot! Abban az esetben, ha további információkra lenne szüksége a selejtezéshez a hulladék leadását illetve a gép részeinek újrahasznosítását illetően, kérjük, vegye fel a kapcsolatot az illetékes helyi vagy regionális hivatallal (hulladékkezelésért felelős osztály)! A termékeinkkel és a környezetvédelemmel kapcsolatban bővebb tájékoztatásért velünk is felveheti a kapcsolatot. Kérjük, vegye figyelembe, hogy az érvényben levő WEEE irányelv általánosan érvényes, de csak a háztartási gépekre vonatkozóan. Némely országban létezik a professzionális berendezések kategóriája. Némely országban ez a kategória nem létezik. Emiatt a gépet nem kell ellátni a ( ) szimbólummal. Kereskedői tájékoztató: Az országok különböző előírásainak betartása miatt a gyártó nem tud minden intézkedést megtenni úgy, hogy minden tagország előírásainak megfeleljenek. Feltételezzük, hogy minden kereskedő, aki a saját országába importálja termékeinket (piacra viszi), megteszi a szükséges intézkedéseket, hogy teljesítse a nemzeti előírások követelményeit (az irányelvnek megfelelően) A GÉP SEMLEGESÍTÉSÉNEK LEHETŐSÉGE SAJÁT ERŐBŐL Válassza szét az alkatrészeket: fém, nem fém, műanyag stb. és adja le olyan cégnek, amely rendelkezik a további feldolgozás jogosultságával! A szétválasztott anyagokat az egyes hulladék csoportokra kell osztályozni. Ezek a hulladék csoportok megtalálhatók a honlapon. A szétosztályozott anyagot fel kell ajánlani olyan cégnek, amely a további feldolgozásra jogosult. 14 EREDETI INSTALLÁCIÓS ÉS PROGRAMOZÓ KÉZIKÖNY _D_KIADAS_DATUMA_ DOC

17

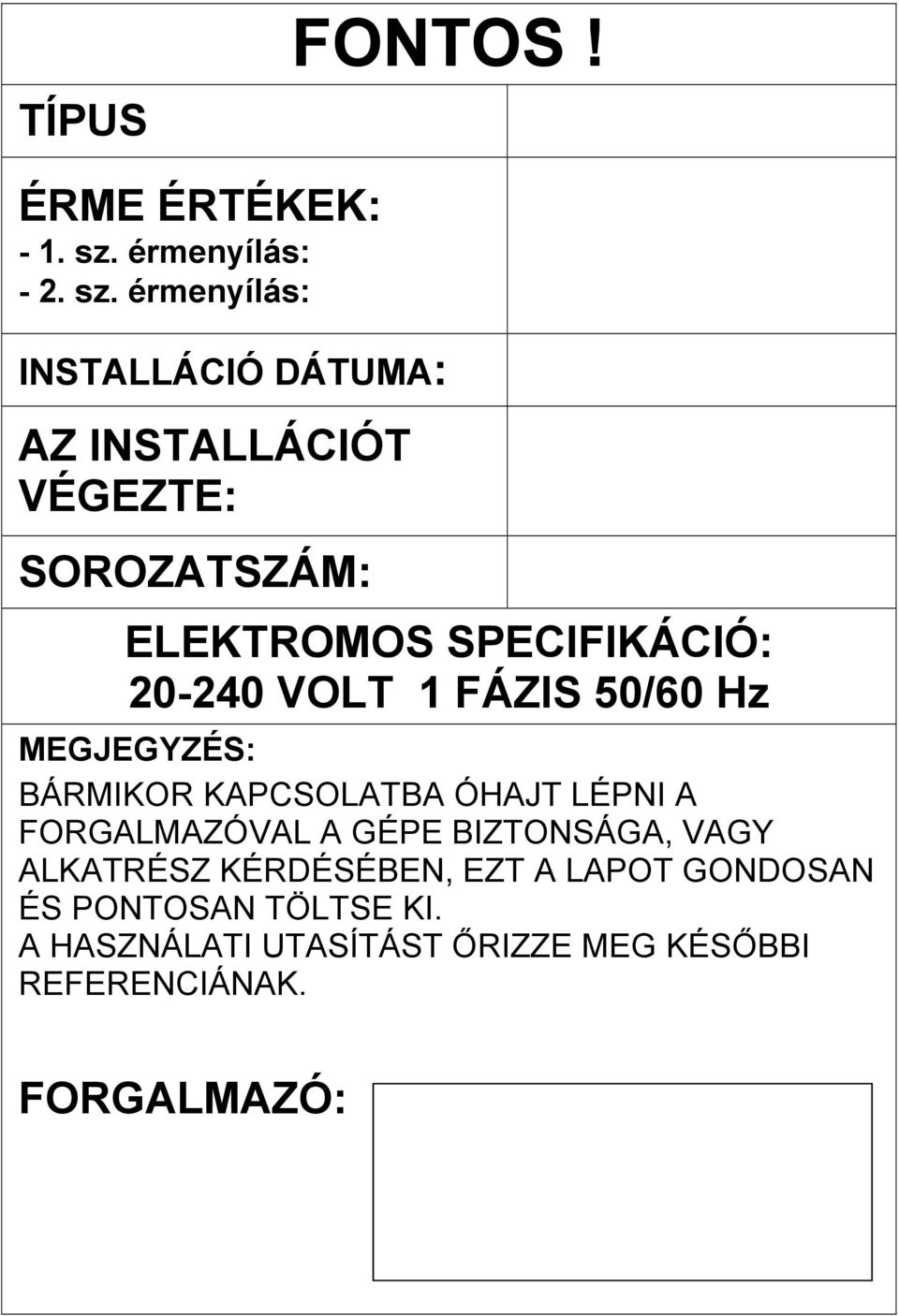

18 TÍPUS FONTOS! ÉRME ÉRTÉKEK: - 1. sz. érmenyílás: - 2. sz. érmenyílás: INSTALLÁCIÓ DÁTUMA: AZ INSTALLÁCIÓT VÉGEZTE: SOROZATSZÁM: ELEKTROMOS SPECIFIKÁCIÓ: VOLT 1 FÁZIS 50/60 Hz MEGJEGYZÉS: BÁRMIKOR KAPCSOLATBA ÓHAJT LÉPNI A FORGALMAZÓVAL A GÉPE BIZTONSÁGA, VAGY ALKATRÉSZ KÉRDÉSÉBEN, EZT A LAPOT GONDOSAN ÉS PONTOSAN TÖLTSE KI. A HASZNÁLATI UTASÍTÁST ŐRIZZE MEG KÉSŐBBI REFERENCIÁNAK. FORGALMAZÓ:
