1 GÖRGŐ TERVEZÉSI SEGÉDLET

2 Típus 0X TARTALOM JEGYZÉK Görgő Kerekek; Görgős Profilok Palást átmérők ( D; mm) 15; 22; 28; 40; 48; 60; 80 Csapágyazás Terhelhetőség Max. (F; N) Max. Kerületi sebesség(v; m/s) Oldalszám Többféle 100 0, Típus 1X Könnyű Görgő ( Műanyag Csapágyazású ) Palást átmérők ( D; mm) 16; 20; 30; 40 Csapágyazás Műanyagház acél golyókkal Terhelhetőség Max. (F; N) Típus 2X Általános Görgő ( Műanyag Házzal ) Palást átmérők ( D; mm) 40; 50; 60 Csapágyazás Műanyagház Csapággyal Max. Kerületi sebesség(v; m/s) Oldalszám 200 0, Terhelhetőség Max. (F; N) Típus 3X Általános Görgő ( Fém Házzal ) Palást átmérők ( D; mm) 30; 40; 48; 50; 60; 80 Csapágyazás Fémház Csapággyal Max. Kerületi sebesség(v; m/s) Oldalszám , Terhelhetőség Max. (F; N) Típus 4X Nehéz Görgő ( Fém Házzal ) Palást átmérők ( D; mm) 60; 63; 70; 76; 80; 89;108; 133; 159 Csapágyazás Fémház(heg.) Csapággyal Max. Kerületi sebesség(v; m/s) Oldalszám , Terhelhetőség Max. (F; N) Max. Kerületi sebesség(v; m/s) Oldalszám , FONTOS - A Görgők terhelhetősége több tényezőtől is függ nem egyszerűen a csapágyazás terhelhetőségének a kétszerese!!! ( Minden esetben függ a palást anyagától, a palást falvastagságától, a tengely átmérőjétől, tengelyvég kialakításától és nagy mértékben a beépítési mérettől is, stb. ) - A Tervezési segédletben felsorolt Típusok, azok csapágyazásai és tengelyvégződései különböző kombinációkban is elérhetőek!!!

3 Névleges tengelyátmérő [mm] pl.: d06, d10, d15, d40 típus S01: nélkül S02: sima S03: rugós S04: külső menet S05: belső menet S06: lapolt S07: Tengely n. belső menetes Névleges beépítési méret [mm] Névleges palástátmérő [mm] pl.: 030, 050, D133 Típus szám pl.: T07, T43, stb. GÖRGŐ: görgő GÖRGŐ_ TXX_ DXXX_ BXXXX dxx SXX S T A R K L I N E - GÖRGŐ PALÁST : TENGELY : TENGELYVÉG I.-II: CSAPÁGYAZÁS : TERHELÉS : TARTOZÉKOK: Márkanév Palást adatpontosítása: PL:Palást : 20 1,5 mm Tengely adatpontosítása: PL: Tengyely : d=06 mm; adatpontosítása: PL: Tengyelyvég : Rugós Csapágyazás adatpontosítása: PL: Csapágyazás : M 20 1, Terhelhetőségi adatok: Terhelés : 0120 N Statikus osztott Tartozékok ( egyéb tulajdonságok ): PL: Bevonat ; mm; PU 85shA; FDA

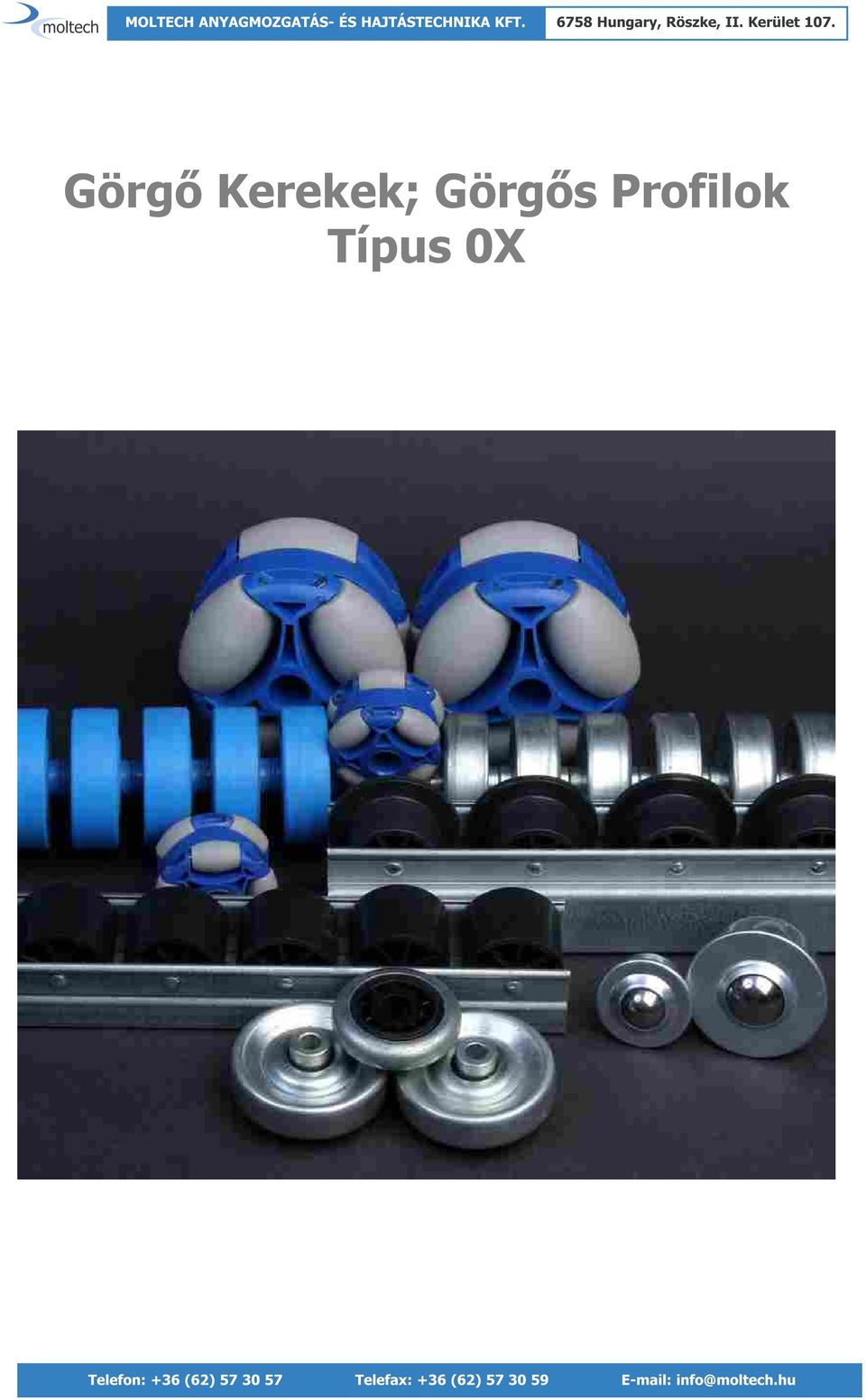

4 Görgő Kerekek; Görgős Profilok Típus 0X

5 D=15;22 mm Típus 01 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 15,0 mm N S N N 22,0 mm N S O N 15,1 mm N S N N 22,1 mm N S O N Méretek Típus Da Di H1 H2 H3 015 L 31,0 24,0 21,0 9,5 5,5 022 L 45,0 36,0 30,5 10,0 6, ,0 24,0 21,0 9,5 5, ,0 36,0 30,5 10,0 6,0 Csapágyazás, Típus Terhelés (F; N) Típus Terhelés (F; N) 015 L L Felhasználás - Bármely irányba történhet az áru elmozdulása - Masszív fém ház és kialakítás ( horganyzott ill. rozsdamentes kialakítás) - Egyszerű tervezés és beépítés - Könnyű futású Golyóval ellátva - Nedvesség és szennyezés ellen beépített filc biztosítja a védelmet és a kenést - Működési hőmérséklet tartomány

6 D=28 mm Típus 02 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 28 mm N S N N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 10 mm O O O S 12 mm O O O S 12,8 mm O O O S Típus Csapágy Típus F FM Fmax= 100 N Fmax= 70 N Műanyag belső gyűrű Felhasználás - Oldaltámasztó vagy alátámasztó görgőkerékként egyesével vagy sorba fűzve használható - Masszív fém ház és kialakítás ( horganyzott ) - Egyszerű tervezés és beépítés - Könnyű futású gördülő csapággyal ellátva - Működési hőmérséklet tartomány 0-80

7 D=40 mm Típus 03 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 40 mm N S N N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 10 mm O O O S 12 mm O O O S Típus FM Fmax= 70 N Műanyag belső gyűrű Csapágy Felhasználás - Oldaltámasztó vagy alátámasztó görgőkerékként egyesével vagy sorba fűzve használható - Fém palást és műanyag belső gyűrű - Egyszerű tervezés és beépítés - Könnyű futású gördülő csapággyal ellátva, - Működési hőmérséklet tartomány 0-80

8 D=48 mm Típus 04 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 48 mm N S N N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 6 mm O O O S 8 mm O O O S Típus F 16 Fmax= 200 N Csapágyazás Felhasználás - Oldaltámasztó vagy alátámasztó görgőkerékként egyesével vagy sorba fűzve használható - Fém palást és belső gyűrű ( horganyzott kivitel ) - Egyszerű tervezés és beépítés - Könnyű futású gördülő csapággyal ellátva, - Működési hőmérséklet tartomány

9 D=48 mm Típus 05 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 048 mm N N N S P48 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 6 mm O O O S 8 mm O O O S Csapágy Típus Tartozékok Porvédő M PR M.02 (03) Fmax= 100 N M Fmax= 100 N NIRO Felhasználás - Oldaltámasztó vagy alátámasztó görgőkerékként egyesével vagy sorba fűzve használható - Műanyag palást és belső gyűrű, szükség szerint peremmel az áru megvezetése érdekében - Egyszerű tervezés és beépítés - Könnyű futású gördülő csapággyal ellátva, szükség esetén porvédővel - Esetlegesen rozsdamentes acélgolyókkal élelmiszeripar részére - Működési hőmérséklet tartomány 0-80

10 D=40;48;60;80 mm Típus 06 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 40 (B=29) mm N N N S 48 (B=39) mm N N N S 60 (B=48) mm N N N S 80 (B=64) mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm * O O O S 10 mm * O O O S 12 mm O O O S 15 mm O O O S SW9 mm * O O O S SW14 mm O O O S *-CSAK a D=40;48;60 mm típusoknál elérhető Csapágy Terhelés (Max F; N) Paláston elhelyezett 6 darab hordógörgő D=40 mm 100 Rozsdamentes acél tengelyen, D=48 mm 150 csúszócsapággyal. Központi tengely D=60 mm 200 (helye ) 2 db Csúszócsapággyal ellátva D=80 mm 400 Felhasználás - Két irányú mozgatásra alátámasztó görgőkerékként egyesével vagy sorba fűzve használható - Egyszerű tervezés és beépítés, műanyag palást és belső gyűrű - Könnyű futású csúszó csapágyakkal ellátva, - Akár raklap mozgatásra is alkalmas - Működési hőmérséklet tartomány 0-80

11 D=32 mm Típus 07 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 32 mm N N N S Tengely ( d ) Profil Méretei (mm) d ( mm ) Szénacél Felületkezelt Profil Hossz mm N S Profil Szélesség 35,5 Tengely szegecseléssel kerül rögzítésre Profil Magasság 27,5 Csapágyazása csúszócsapágy Hasznos Magasság 36,6 Görgő Terhelése Görgősor megengedett Maximális Terhelése (F; N) Fmax; N Alátámasztás közötti távolság 1 m 1,5 m 2,0 m 2,5 m 190 Terhelhetőség Felhasználás - Párosával könnyű dobozos áruk mozgatására, tárolására alkalmasak - Egyszerű tervezés és beépítés, műanyag palástú görgő és horganyzott U profil - Könnyű futású csúszó csapágyakkal ellátva, - Fékező egységgel is ellátható - Működési hőmérséklet tartomány 0-80

12 D=32 ( 42 )mm Típus 08 Palást ( D ) D (mm) Szénacél Felületkezelt R.M Műanyag 32 mm N N N S 5 mm magas egyoldali peremmel ellátottak a görgő palástok Tengely ( d ) Profil Méretei (mm) d ( mm ) Szénacél Felületkezelt Profil Hossz mm N S Profil Szélesség 35,5 Tengely szegecseléssel kerül rögzítésre Profil Magasság 27,5 Csapágyazása csúszócsapágy Hasznos Magasság 36,6 Görgő Terhelése Görgősor megengedett Maximális Terhelése (Fmax; N) Fmax; N Alátámasztás közötti távolság 1 m 1,5 m 2,0 m 2,5 m 190 Terhelhetőség Felhasználás - Párosával könnyű dobozos áruk mozgatására, tárolására alkalmasak - Egyszerű tervezés és beépítés, műanyag palástú görgő és horganyzott U profil - Könnyű futású csúszó csapágyakkal ellátva, - Oldalperemmel ellátott az áru megvezetése érdekében - Működési hőmérséklet tartomány 0-80

13 Könnyű Görgő (Műanyag Csapágyazású) Típus 1X

14 D=16 mm Típus 11 Bmin = 61 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 16 1,0 mm S S S S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 5 mm O O O O 6 mm S S S S Típus M Fmax= 50 N M Fmax= 50 N NIRO Csapágy Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima Rugós simavég )mm B0=B+20 mm

15 D=16 mm Típus 11 Felhasználás - Speciális csapágyazással ellátott görgő gravitációs pályák kialakításához - Műanyag külső és belső gyűrűvel, melyek között helyezkednek el az acél (00) vagy a rozsdamentes acél (01) golyók - Rendkívül könnyű futású gördülő csapágyazás, - Alacsony költségszinten elérhető a korrózió mentes, élelmiszeripari kivitel - Egyszerű tervezés és beépítés - Működési hőmérséklet tartomány 0-80

16 D=20;30;40 mm Típus 12 Bmin = 60 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 20 1,0 mm O O O O 20 1,5 mm S S S S 30 1,0 mm O O S O 30 1,5 mm S S S S 40 1,5 mm O S S N 40 2,3 mm N N N O Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 6 mm O * O * O * O * 8 mm S S S S 10 mm O O O O *- D= 20 mm görgőnél lehetséges Csapágy Típus Típus Típus M M M Fmax= 50 N Fmax= 70 N Fmax= 70 N M M M Fmax= 50 N NIRO Fmax= 70 N NIRO Fmax= 70 N NIRO Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima simavég )mm Rugós B0=B+20 mm

17 D=20;30;40 mm Típus 12 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M6; M8; M10 d=10 mm;m6 Laptávok: Menethossz B0=B - 1 mm 4;5;6; 8 mm Lapoláshossz) Oldalterelő BS 30 BS 40 Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Speciális csapágyazással ellátott görgő gravitációs pályák kialakításához - Műanyag külső és belső gyűrűvel, melyek között helyezkednek el az acél (00) vagy a rozsdamentes acél (01) golyók - Rendkívül könnyű futású gördülő csapágyazás, - Alacsony költségszinten elérhető a korrózió mentes, élelmiszeripari kivitel - Ellátható a palást peremmel ( áru terelés érdekében) vagy bevonattal - Működési hőmérséklet tartomány 0-80

18 D=50 mm Típus 13 Bmin = 51 mm Palást (D) D s (mm) Szénacél Felületkezelt R.M Műanyag 50 1,5 mm S S S N 50 2,0 mm O O O S 50 2,4 mm N N N S 50 2,8 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm O O O O 10 mm S S S S 12 mm O O O O Típus M Fmax= 100 N M Fmax= 100 N NIRO Csapágy Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima simavég) mm Rugós B0=B+20mm ( IGÉNY SZERINTI HOSSZ )

19 D=50 mm Típus 13 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10; M12 d=10 mm;m6 d=12 mm;m8 Menethossz) B0=B - 1 mm Laptávok: 4;5;6;8;10 mm Lapoláshossz) Porvédő PR M.02 (03) Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Speciális csapágyazással ellátott görgő gravitációs pályák kialakításához - Műanyag külső és belső gyűrűvel, melyek között helyezkednek el KÉT SORBAN az acél (02) vagy a rozsdamentes acél (03) golyók - Rendkívül könnyű futású gördülő csapágyazás, - Alacsony költségszinten elérhető a korrózió mentes, élelmiszeripari kivitel - Ellátható a csapágyazás porvédővel vagy bevonattal - Működési hőmérséklet tartomány 0-80

20

21 Általános Görgő Típus 2X

22 D=40;50 mm Típus 21 Bmin = 55 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 40 3,0 mm O O O S 50 1,5 mm S S S S 50 2,4 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm S S S O 10 mm S S S O 12 mm O O O O Típus M Fmax= 500 N M Fmax= 500 N Csapágy Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima Rugós simavég) mm ( 10-15mm))

23 D=40;50 mm Típus 21 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10; M12 d=10 mm;m6 d=12 mm;m8 Menethossz) B0=B - 1 mm Laptávok: 4;5;6;8;10 mm Lapoláshossz) Palást Bevonat RCS mm RCS mm Tartozékok PU; 85shA ; FDA Felhasználás - Fém csapágyazással ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők - Rendkívül könnyű futású gördülő csapágyazás, rendszerint műanyag palásttal - Alacsony költségszinten elérhető egyszerű kivitelű görgő - Ellátható a palást bevonattal - Működési hőmérséklet tartomány 0-80

24 D=50 mm Típus 22 Bmin = 55 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 50 1,5 mm O S S N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm S S S S 10 mm S S S S 12 mm S S S S 14 mm S S S S 11SW mm S S S S Típus MS Fmax= 800 N MS Fmax= 250 N NIRO Csapágy Típus MS Fmax= 800 N Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima B0=B+ (2 simavég) mm Rugós B0=B+20mm ( IGÉNY SZERINTI HOSSZ )

25 D=50 mm Típus 22 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10; M12;M14 Menethossz) d=10 mm;m6 d=12 mm;m8 d=14 mm;m10 B0=B - 1 mm Laptávok: 4;5; 6;8;10;12 mm Lapoláshossz) Palást Bevonat RCS mm Tartozékok PU; 85shA ; FDA Felhasználás - Fém csapágyazással ( 6002 ) ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők peremezett kialakítással - Könnyű futású gördülő csapágyazás, biztonságos palást és csapágyház kapcsolat - Alacsony költségszinten elérhető egyszerű de rendkívül nagy hatékonyságú görgő - Legelterjedtebb görgők egyike, akár élelmiszeripari minőségben is - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-80

26 D=50;60 mm Típus 23 Bmin = 55 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 50 1,5 mm O S S N 50 2,0 mm O S S O 50 2,8 mm N N N S 51 2,6 mm O S S N 60 1,5 mm O S S N 60 2,0 mm S S S N 63 3,0 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm S S S S 10 mm S S S S 12 mm S S S S 14 mm S S S S 11SW mm S S S S Típus MS Fmax= 800 N MS Fmax= 250 N NIRO Csapágy Típus MS Fmax= 800 N Típus (S01) Típus (S02) Típus ( S03 ) Nélkül S- Standard; O- Rendelhető; N-Nincs Forgalomban Sima B0=B+ (2 simavég) mm Rugós B0=B+20mm ( IGÉNY SZERINTI HOSSZ )

27 D=50;60 mm Típus 23 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10; M12;M14 Menethossz) d=10 mm;m6 d=12 mm;m8 d=14 mm;m10 B0=B - 1 mm Laptávok: 4;5; 6;8;10;12 mm Lapoláshossz) Palást Perem PP F PP F Kis terhelés esetén lehetséges Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapágyazással ( 6002 ) ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők egyszerű tömítéssel - Könnyű futású gördülő csapágyazás, biztonságos palást és csapágyház kapcsolat - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Legelterjedtebb görgők egyike, akár élelmiszeripari minőségben is - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-80

28 D=50;60 mm Típus 24 Bmin = 55 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 50 1,5 mm O S S N 60 1,5 mm S S S O Típus MS Fmax= 600 N Csapágy Típus MS Fmax= 600 N Típus (S07) Nélkül; M8-menetes Palást Perem PP F PP F Kis terhelés esetén lehetséges Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA

29 D=50;60 mm Típus 24 Felhasználás - Fém csapágyazással ( 6202 ) ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők egyszerű tömítéssel - Gördülő csapágyazás, belső gyűrűben M8-as anyával ( TENGELY NÉLKÜL KÉSZÜL) - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Önhordó görgős pályák és heveder alátámasztásra lehetnek alakalmasak - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-80

30 D=63;80;89 mm Típus 25 Bmin = 60 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 63,5 2,9 mm S S S N 80 2,0 mm S S S N 80 3,0 mm S S S N 89 3,0 mm S S S N 90 4,0 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 12 mm S S S O 15 mm S S S O 11SW mm S S S O 20 mm S S S O Csapágy Típus Típus Típus MS80.30 MS80. MS63(80;89). Fmax= 800 N MS80.31 Fmax= 1500 N Fmax= 1500 N Fmax= 250 N NIRO d=12;15; 11SW mm d=20 mm Típus (S02) Típus ( S03 ) Típus ( S04 ) Sima Rugós Külső Menet B0=B+ (2 simavég) mm B0=B+20mm (d=12; 15; 11Sw esetén; mm) M12; M14; M16; M18; M20 Menethossz)

31 D=63;80;89 mm Tipus 25 Típus ( S05 ) Típus ( S06 ) Belső Menet d=12 mm;m8 d=15 mm;m10 d=20 mm;m12 B0=B - 1 mm Lapolt Laptávok: 8;10; 12;14;15 mm Lapoláshossz) Palást Perem PP F PP F Kisebb terheléseknél lehetséges Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ( 6202 ) ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők egyszerű tömítéssel - Nagyobb átmérők, közepes terhelések esetén használatos típus - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Önhordó görgős pályák és heveder alátámasztásra lehetnek alkalmasak, ill. - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-80

32 D=89;90;108 mm Típus 26 Bmin = 103 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 89 3,0 mm S S S N 90 7,0 mm N N N S 108 3,0 mm S S S N 110 4,0 mm N N N S Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 20 mm S S S N Csapágy Típus Típus Típus ML 89 ML 90 ML Fmax= 1500 N Fmax= 1500 N Fmax= 1500 N d= 20 mm d=20 mm d=20 mm Típus (S02) Típus ( S03 ) Típus ( S04 ) Sima Rugós Külső Menet B0=B+ (2 simavég) mm B0=B+20mm M12; M14; M16; M18; M20 Menethossz)

33 D=89;90;108 mm Tipus 26 Típus ( S05 ) Típus ( S06 ) Belső Menet d=20 mm;m10 d=20 mm;m12 d=20 mm;m14 B0=B - 1 mm Lapolt Laptávok: 12;13;14;15;16; 17;18mm Lapoláshossz) Palást Perem PP F PP F Kisebb terheléseknél lehetséges Tartozékok Palást Bevonat RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ( 6204 ) ellátott görgő, gravitációs pályák kialakításához - Műanyag házban elhelyezett gördülő csapágyazással ellátott görgők labirinttömítéssel - Nagyobb átmérők, közepes és nagy terhelések esetén használatos típus - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő akár bányaiparban vagy műtrágya vagy szerves trágya kezelésben - Önhordó görgős pályák és heveder alátámasztásra lehetnek alkalmasak, ill. - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-80

34

35 Általános Görgő ( Fém Házzal ) Típus 3X

36 D=30 mm Típus 31 Bmin = 27 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 30 1,2 mm O O O N 30 1,5 mm S S S N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm S S S S 10 mm S S S S Típus F Fmax= 300 N Csapágy Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima B0=B+ (2 simavég) mm Rugós B0=B+20mm ( IGÉNY SZERINTI HOSSZ )

37 D=30 mm Típus 31 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10 d=10 mm;m6 Laptávok: 4;5; 6;8 mm Menethossz) B0=B - 1 mm Lapoláshossz) Palást Bevonat RCS mm Tartozékok PU; 85shA ; FDA Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító görgős hevederekhez - Mélyhúzott horganyzott fém házban elhelyezett gördülő csapágyazással ellátott görgők - Kis átmérő, közepes terhelések esetén használatos típus - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Önhordó görgős pályák és heveder alátámasztásra lehetnek alkalmasak, ill. - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-100

38 D=40;48;50;60;80 mm Típus 32 Bmin = 30 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 40 1,5 mm * O S S N 40 2,0 mm * O O O N 48 2,0 mm * O O O N 50 1,5 mm O S S N 50 2,0 mm O O O N 60 1,5 mm O S S N 60 2,0 mm O O O N 80 2,0 mm O O O N * - Csak F.20- típusú csapágyazás esetén Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 8 mm * S S S S 10 mm * S S S S 12 mm S S S S 11SW mm S S S S 14 mm S S S S 15 mm S S S S * - Csak F.20- típusú csapágyazás esetén Csapágy Típus Típus Típus F 40(48).20 F F Fmax= 800 N Fmax= 800 N Fmax= 1200 N F 50(60).20 F Fmax= 800 N Fmax= 1200 N

39 D=40;48;50;60;80 mm Típus 32 Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima B0=B+ (2 simavég) mm Rugós B0=B+20mm (IGÉNY SZERINTI HOSSZ ) Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M8; M10; M12; M14 Menethossz) d=10 mm;m6 d=12 mm;m8 d=15 mm;m10 B0=B - 1 mm Laptávok: 4; 5; 6; 8; 10 mm Lapoláshossz) Tartozékok Porvédő PEREM Palást Bevonat PR F.20 PP F RCS mm PR F.30-2 PP F RCS mm PP F RCS mm RCS mm RCS mm Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító heveder alátámasztáshoz - Mélyhúzott horganyzott fém házban különböző gördülő csapágyazással ellátott görgők - Kis átmérő, közepes terhelések esetén használatos típus, akár porvédővel és palást peremmel - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Mostoha körülmények között ( pl. hűtőházakban, mezőgazdaságban ) is alkalmasak lehetnek - Ellátható a palást bevonattal, működési hőmérséklet tartomány S- Standard; O- Rendelhető; N-Nincs Forgalomban

40 D=50;60;80 mm Típus 33 Bmin = 45 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 50 1,5 mm O S S N 50 2,0 mm O O O N 50 3,0 mm * O O O N 60 1,5 mm O S S N 60 2,0 mm S S S N 60 3,0 mm** O O O N 80 2,0 mm O O O N * - Csak F típusú csapágyazás esetén; ** - Csak F típusú csapágyazás esetén Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 10 mm S S S S 12 mm S S S S 11SW mm S S S S 15 mm S S S S 17 mm S S S S Csapágy Típus Típus Típus F FS FS Fmax= 1200 N Fmax= 1200 N Fmax= 1200 N F 60(80).30 FS Fmax= 1200 N Fmax= 1200 N Típus (S01) Típus (S02) Típus ( S03 ) Nélkül Sima B0=B+ (2 simavég) mm Rugós B0=B+20mm ( IGÉNY SZERINTI HOSSZ )

41 D=50;60;80 mm Típus 33 Típus ( S04 ) Típus ( S05 ) Típus ( S06 ) Külső Menet Belső Menet Lapolt M10; M12; M14 d=10 mm;m6 Laptávok: 6; 8; d=12 mm;m8 10; 12; 14 mm d=15 mm;m10 Menethossz) B0=B - 1 mm Lapoláshossz) Tartozékok Porvédő Palást Perem Palást Bevonat PR F.30 PP F RCS mm PP F PP F RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító heveder alátámasztáshoz - Mélyhúzott horganyzott fém házban különböző gördülő csapágyazással ellátott görgők - Kis átmérő, közepes terhelések esetén használatos típus, akár porvédővel és palást peremmel - Alacsony költségszinten elérhető egyszerű, de rendkívül nagy hatékonyságú görgő - Mostoha körülmények között ( pl. hűtőházakban, mezőgazdaságban ) is alkalmasak lehetnek - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-100

42

43 Nehéz Görgő ( Fém Házzal ) Típus 4X

44 D=63;80;89;108 mm Típus 41 Bmin = 60 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 63,5 2,9 mm S S O N 80 2,0 mm O O O N 80 3,0 mm O O O N 89 3,0 mm S S O N 89 3,25 mm O O O N 108 3,25 mm S S O N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 16 mm O O O O 17 mm O O O O 14SW mm O O O O 20 mm S S S S 25 mm * O O O O Csapágy Típus Típus Típus FS FS FS Fmax= 2000 N Fmax= 2500 N Fmax= 2500 N FS Fmax= 2500 N FS Fmax= 2500 N Típus (S02) Típus ( S04 ) Típus ( S05 ) Sima Külső Menet Belső Menet B0=B+ (2 simavég) mm M16; M20 d=16 mm;m10 d=20 mm;m12 d=25 mm;m14 Menethossz) B0=B - 1 mm

45 D=63;80;89;108 mm Típus 41 Típus ( S06 ) Lapolt Laptávok:10;12 14; 16; 18 mm Lapoláshossz) Palást Perem PP F PP F PP F Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító heveder alátámasztáshoz - Mélyhúzott horganyzott fém házban ( 6004; 6204) gördülő csapágyazással - Nagy terhelések esetén használatos típus, palást peremmel is ellátható - Rendkívül robosztus kivitelű görgő típus - Mostoha körülmények között ( pl. hűtőházakban, mezőgazdaságban ) is alkalmasak lehetnek - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-100

46 D=60;63;70;76 mm Típus 42 Bmin = 85 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 60 3,0 mm S S O N 63,5 2,9 mm S S S N 70 2,0 mm O O O N 70 3,0 mm S S O N 76 2,0 mm O O O N 76 2,9 mm S S O N Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 20 mm S O S N Típus FH Fmax= 2000 N FH Fmax= 2000 N Csapágy Típus FH Fmax= 2500 N FS Fmax= 1200 N Típus (S02) Típus ( S04 ) Típus ( S05 ) Sima Külső Menet Belső Menet B0=B+ (2 simavég) mm M16; M18; M20 M10; M12; M14 Menethossz) B0=B - 1 mm

47 D=60;63;70;76 mm Típus 42 Típus ( S06 ) Lapolt Laptávok:10;12 14; 16; 18 mm Lapoláshossz) Palást Perem PP F Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító heveder alátámasztáshoz - Mélyhúzott horganyzott fém házban ( 6204 ) gördülő csapágyazással és - LABIRINT TÖMÍTÉSSEL ellátva minél hosszabb élettartam érdekében - Nagy terhelések esetén használatos típus, palást peremmel is ellátható - Rendkívül robosztus hegesztett kivitelű görgő típus, palást peremmel is lehetséges - Rendkívül mostoha körülmények között is alkalmasak lehetnek ( bányaipari körülményekben) - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-100

48 D=63;80;89;108;133;159 mm Típus 43 Bmin = 92 mm Palást ( D ) D s (mm) Szénacél Felületkezelt R.M Műanyag 63,5 1,5 mm O O O N 80 2,0 mm O O O N 80 3,0 mm O O O N 89 3,0 mm S S O N 108 2,5 mm O O O N 108 3,25 mm S S O N 133 3,6 mm S S O N 159 4,5 mm S S N N *133; 159 mm átmérőknél Bmin=130 mm Tengely ( d ) d ( mm ) Szénacél Felületkezelt R.M Teng. Nélk. 20 mm S O S N 25 mm S O S N 30 mm S O S N 40 mm S O S N Csapágyazás Típus Típus Típus FH FH FH Fmax= 2000 N Fmax= 2500 N Fmax= 2500 N FH FH FH Fmax= 2000 N Fmax= 2000 N Fmax= 2000 N *FH NIRO *FH NIRO *FH NIRO Csapágyazás Típus Típus Típus FH FH FH Fmax= 2000 N Fmax= 2500 N Fmax= 2500 N FH FH FH Fmax= 2000 N Fmax= 1200 N Fmax= 1200 N

49 D=63;80;89;108;133;159 mm Tipus 43 Típus (S02) Típus ( S04 ) Típus ( S05 ) Sima Külső Menet Belső Menet B0=B+ (2 simavég) mm M16; M20; M24 M10; M12; M14 Menethossz) B0=B - 1 mm Típus ( S06 ) Lapolt Laptávok:12; 14;16;18;20mm Lapoláshossz) Palást Perem PP F PP F PP F Tartozékok Palást Bevonat RCS mm RCS mm PU; 85shA ; FDA Felhasználás - Fém csapággyal ellátott görgő, gravitációs pályák, szállító heveder alátámasztáshoz - Mélyhúzott horganyzott fém házban ( 6204; 6205; 6306; 6308 ) - LABIRINT TÖMÍTÉSSEL ellátva minél hosszabb élettartam érdekében - Nagy terhelések esetén használatos típus, palást peremmel is ellátható - Rendkívül robosztus hegesztett kivitelű görgő típus, palást peremmel is lehetséges - Rendkívül mostoha körülmények között is alkalmasak lehetnek ( bányaipari körülményekben) - Ellátható a palást bevonattal, működési hőmérséklet tartomány 0-100

50 Jegyzetek:
