1 dióállomások helyi zavarmentesítése se Jánosy János Sebestyén n HA5GN

2 Hivatkozások: 1. HA5GN: Állomás s optimalizálás - módszerek, készülékek (RT 2010/4, 2010/5, 2010/6, 2010/7) 2. HA5GN: Tapasztalatok antenna hangolókkal kkal, balunokkal (RT ÉK K 2006) 3. HA5WH: Balunokról l néhány n ny sorban (RT 2004/7) 4. Build an All Band HF Air Core 1:1 Choke Balun ( HA5AG: Ismerjük k meg ferritgyűrűinket! inket! (RT ÉK K 2003) Nap

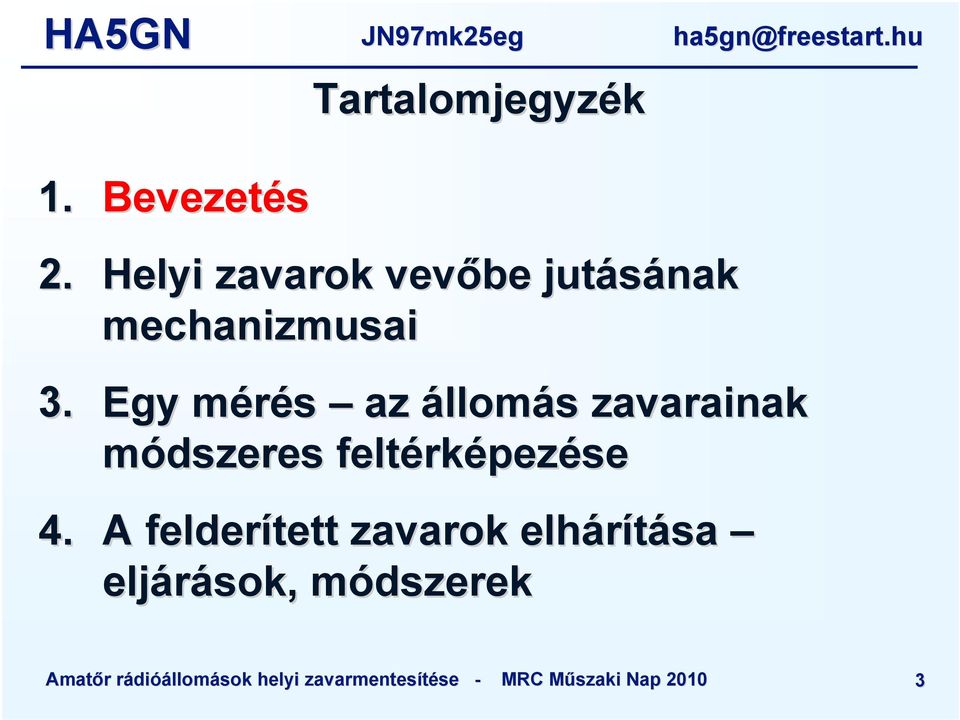

3 Tartalomjegyzék 1. Bevezetés 2. Helyi zavarok vevőbe jutásának mechanizmusai 3. Egy mérés m az állomás s zavarainak módszeres feltérk rképezése 4. A felderített zavarok elhárítása eljárások, módszerekm Nap

4 Ma az alábbi helyi zavarok ok -kal foglalkozunk: DX zavarok (antennán) n) Nem! Helyi zavarok (antennán) n) Nem!! 1 kép -Tápvonalon felvett helyi zavarok - Készülékkel felvett helyi zavarok Nap

5 Helyi zavarok az antennán Zavarok relatíve kisteljesítm tményűek A távolst volság g négyzetn gyzetével arányosan gyengülnek 5-10m távolst volságból l már m r gyakran észlelhetetlenek A házat h mint egy dicsfény,, mint egy aura veszi körül k l az elektroszmog A képen k a házteth ztető és s az antenna között 15 m van Néha már m r 4-6m 4 kiemelés az elektroszmogból már r segít Nem egyszerű,, de nagyon jój módszer Nap

6 BÓNUSZ NUSZ TVI, RFI, AFI megszűnik! Nap

7 BÓNUSZ TVI, RFI, AFI megszűnik! OM Power 2500 végfokv Rajta videomagnó Rajta DVD lejátsz tszó Rajta LCD TV (mellette 4xGU50 végfok) v - Még g a video felvétel is TELJESEN zavarmentes! Nap

8 Tartalomjegyzék 1. Bevezetés 2. Helyi zavarok vevőbe jutásának mechanizmusai 3. Egy mérés m az állomás s zavarainak módszeres feltérk rképezése 4. A felderített zavarok elhárítása eljárások, módszerekm Nap

9 Ahol a zavarok bejutnak I. Ezek a hagyományos zavarutak Nap

10 Ahol a zavarok bejutnak II. Alapvetően en három h csatlakozási si pontunk van: 1. Tápellátás EPH: egyenpotenciálra hozó hálózat (továbbiakban zöldsárga ), fázis, f neutrál (fekete,, kék) k k) 2. Antennák koaxiális kábelek, k esetleg tyúklétra, antennaforgató vezérl rlőkábel(!) 3. Számítógép p internet csatlakozása (kábel( modem vagy ha telefon: ADSL modem nagyon sok zavar forrása sa! Ezt most részletesebben: r Nap

11 Ahol a zavarok bejutnak III. Internet csatlakozás s zavarmentesítése: se: Ha nincsen CAT vezérl rlés,, akkor legyen opto- szigetelt, és s transzformátoros toros csatolás (illesztődoboz) Ha CAT vezérl rlés s is kell, akkor össze lesz földelve, de akkor meg legyen WiFi router + WiFi-s laptop Vagy, ha ez sincs: akkor külön k n számítógép az Internetre! Nap

12 Ahol a zavarok bejutnak IV. Nap

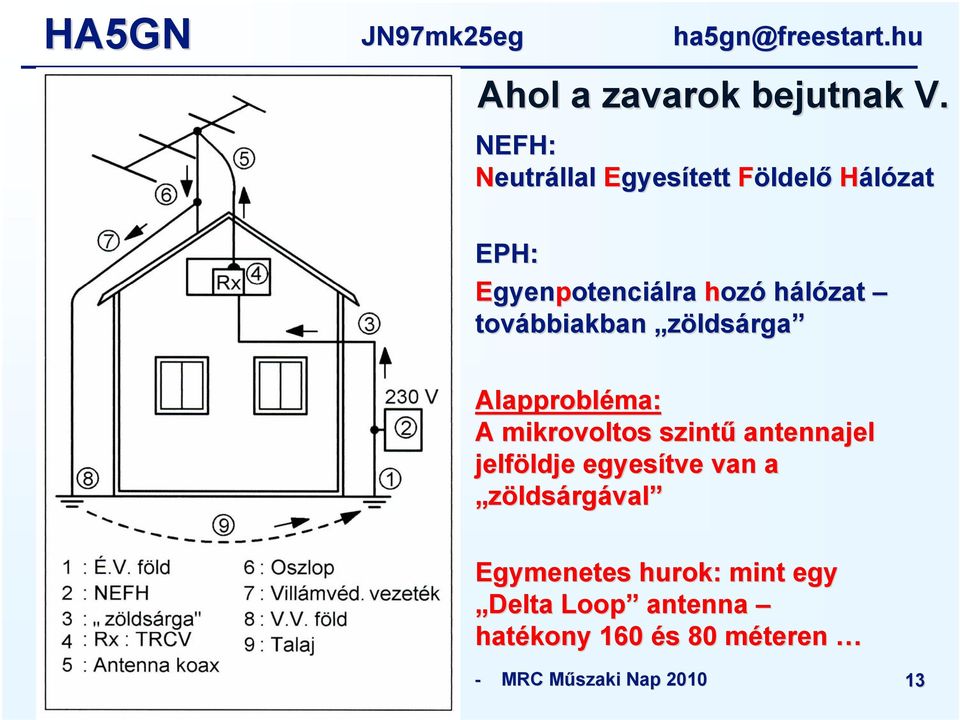

13 Ahol a zavarok bejutnak V. NEFH: Neutrállal Egyesített Földelő Hálózat EPH: Egyenpotenciálra hozó hálózat továbbiakban zöldsárga Alapprobléma: A mikrovoltos szintű antennajel jelföldje ldje egyesítve van a zöldsárgával Egymenetes hurok: mint egy Delta Loop antenna hatékony 160 és s 80 méteren m Nap

14 Ahol a zavarok bejutnak VI. Jó antenna: nincs aszimmetrikus köpenyk penyáram Nem tökéletes: t megjelenik az aszimmetrikus köpenyk penyáram (Veszteséges ferritek itt kerülend lendők!) A vevő benenetén a hasznos jel és s a zajáram által keltett feszülts ltség ELVÁLASZTHATATLANUL LASZTHATATLANUL összegződik! A problémák k legtöbbj bbjét t a villámv mvédelmi föld f és s a zöldsárga koax-al al történő összekötése se okozza! Nap

15 Tartalomjegyzék 1. Bevezetés 2. Helyi zavarok vevőbe jutásának mechanizmusai 3. Egy mérés m az állomás s zavarainak módszeres feltérk rképezése 4. A felderített zavarok elhárítása eljárások, módszerekm Nap

16 A MÉRÉSM 1. Alakítsunk ki egy szigetet a tápellt pellátásból! Nap

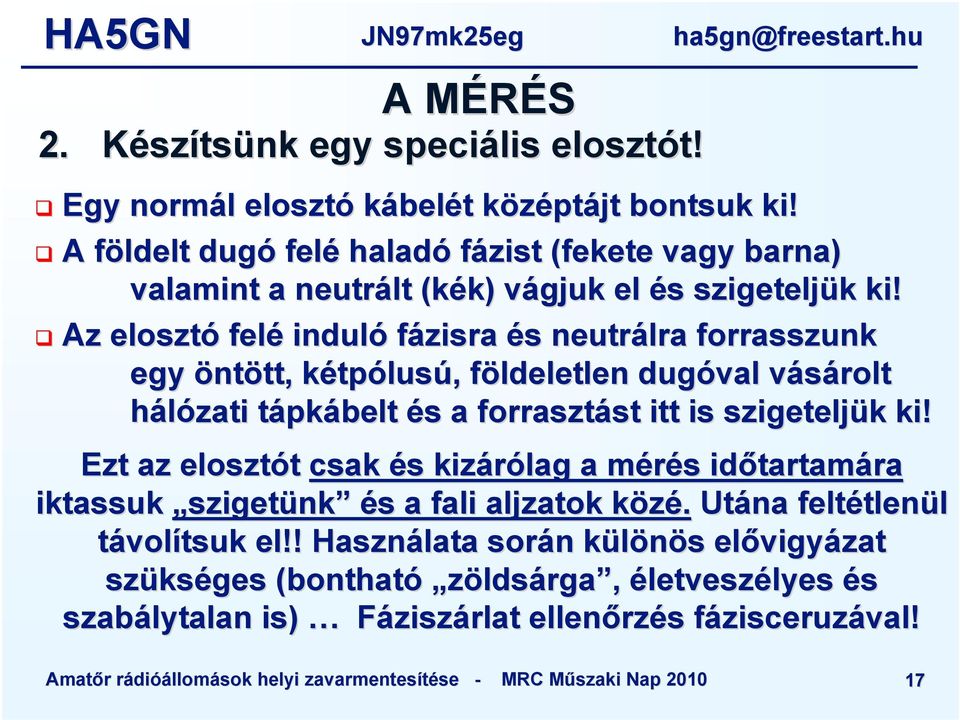

17 2. Készíts A MÉRÉSM tsünk egy speciális elosztót! t! Egy normál l elosztó kábelét középtájt bontsuk ki! A földelt f dugó felé haladó fázist (fekete vagy barna) valamint a neutrált (kék) k) vágjuk v el és s szigeteljük k ki! Az elosztó felé induló fázisra és neutrálra forrasszunk egy öntött, tt, kétpk tpólusú,, földeletlen f dugóval vásárolt v hálózati tápkt pkábelt és s a forrasztást st itt is szigeteljük k ki! Ezt az elosztót csak és s kizárólag a mérés m s időtartam tartamárara iktassuk szigetünk és s a fali aljzatok közé. k Utána feltétlen tlenül távolítsuk el!! Használata során n különös k s elővigy vigyázat szüks kséges (bontható zöldsárga, életveszélyes lyes és szabálytalan is) Fáziszárlat ellenőrz rzés s fázisceruzf zisceruzával! Nap

18 A MÉRÉSM 3. A TCVR-ből MINDENT húzzunk h ki (a 230V betáp kábelen kívül) k Az antenna helyére tegyünk egy árnyékolt 50 ohmot Ellenőrizz rizzük k a 7MHz-es műsorszm sorszóró sávot (estefelé) A vevőnek teljesen csöndesnek kellene lennie, de valósz színűleg nem lesz az. (Ez most még m g nem baj). Húzzuk ki a zöldsárgát A vevőnek el kellene csendesednie. Ha mégsem: m ki kell húzni h a 230V-ot is, ilyenkor kell egy jó szünetmentes táp t p vagy akkumulátor. Nap

19 A MÉRÉSM 4. Egyesével dugjunk vissza minden vezetéket, kivéve ve a PC-t és s antennát Elősz ször r jegyezzük k fel a kiinduló zavart (zölds( ldsárga bedugva, SSB üzemmód, elhangolva halljuk/mérj rjük k az AM vivőt) Kezdjük k a fejhallgatóval, majd a helyére dugjunk tesztert Utána egyesével a vezetékeket, mindent mérve m és s naplózva RENDES JEGYZŐKÖNYV RENDKÍVÜL L FONTOS! Nap

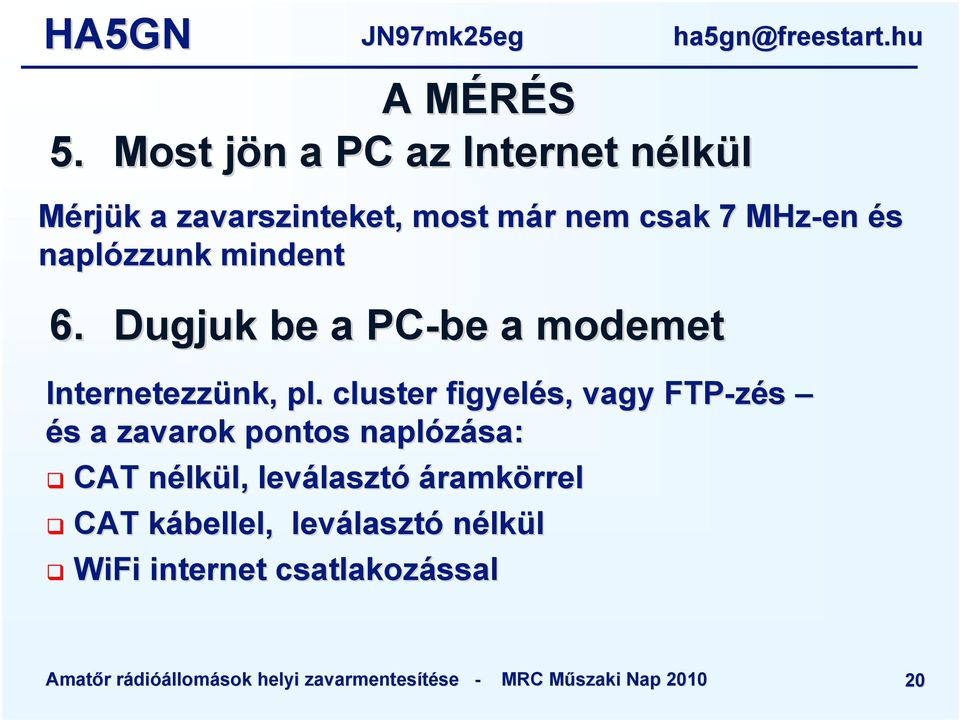

20 A MÉRÉSM 5. Most jön j n a PC az Internet nélkn lkül Mérjük k a zavarszinteket, most már m r nem csak 7 MHz-en és naplózzunk mindent 6. Dugjuk be a PC-be a modemet Internetezzünk, nk, pl. cluster figyelés, vagy FTP-zés és s a zavarok pontos naplózása: CAT nélkn lkül, l, leválaszt lasztó áramkörrelrrel CAT kábellel, k leválaszt lasztó nélkül WiFi internet csatlakozással ssal Nap

21 A MÉRÉSM 7. Kezdjük k felépíteni az antenna kábeltk Végfok bekábelez belezése 50 ohm a végfokrav Teljesítm tmény / állóhullám-arány mérőm bekábelez belezése 50 ohm a kimenetére Antennahangoló beillesztése 50 ohm a kimenetére 8. Nagy levegőt t venni rákötni az antenna koaxot Ha lehet, az antennakoax végére az 50 ohm lezárás Ha nem lehet, akkor URH antenna, 432 MHz-es yagi,, stb. Ez a zajhurok zárása! z Nem hasznos jel vétele v a fontos! Ilyenkor (tévesen) meg szoktunk nyugodni, hogy a vevő zajához képest k mekkora a sávzaj?!?! Próbáljuk csak kihúzni a zöldsárga földelt dugóját! Nap

22 Tartalomjegyzék 1. Bevezetés 2. Helyi zavarok vevőbe jutásának mechanizmusai 3. Egy mérés m az állomás s zavarainak módszeres feltérk rképezése 4. A felderített zavarok elhárítása eljárások, módszerekm Nap

23 Hagyományos zajszűrés s I. Csupaszítsunk le újra, leljük k meg a 7MHz műsorszm sorszóró vivőt, és s a mérési m jegyzőkönyv szerint sorba haladva szűrj rjünk, amíg g az újabb és újabb csatlakozásokt soktól l nem nőn meg a zaj! 1. Rápattintható ferritgyűrű ha kell, túlméretes,, több t menettel 2. Ha nem segít, csatlakozóba 1 nf miniatűr r kondi 3. Mikrofonkábelbe ferritrúd d (N200) Nap

24 Hagyományos zajszűrés s II. Ferrit zavarszűrők normál és túlméretes Nap

25 Hagyományos zajszűrés s III. Pin 1 Problem : : pin1problem.com Gyakori hiba a kábelcsatlakozk belcsatlakozásoknál, ha nem figyelünk! Nap

26 Zajhurok árama I. Zajáram csökkent kkentése (fojtók), de még m g jobb terelése (söntsziget( ntsziget) Sönt sziget Nap

27 Söntsziget típusok: 1. Legrövidebb sönt: s zöldsárga elmegy az árbocig Villámv mvédelmi föld f összekötve zöldsárgával?? Nem bontható: : Villámvesz mveszély! Nem javaslom! 2. Kicsit rosszabb: Antennaforgató!! Ez is összeköti az oszlopot a zöldsárgával!! Bontható: : beépített csatlakozó vagy egyszerűen en kihúzzuk!! De akkor galvanikusan nem érhet a fősziget -hez!! (PC-s s vezérl rlés s nem lehet!) 3. Működik: Bohócr crádió (144 MHz NBFM) antennakoax-a Rendkívül l fontos: 1. Valamennyi antennakoaxot QSO-zás után n BONTSUK, és forgatót t húzzuk h ki (Villám útja a zöldsárgáig) 2. Készülékeink földvezetf ldvezetékét t (TCVR( TCVR-PA-Tuner) építsük k ki, az összekötő koaxokat fojtózzuk le (tápvezet pvezeték k fojtó) Nap

28 1. fojtó: : Hálózati H fojtó A legjobb: a leválaszt lasztó trafó (trifilárisris fojtó nem olyan jó) j Nap

29 Leválaszt lasztó trafó I. Nap

30 Leválaszt lasztó trafó II. Nap

31 2. fojtó: : Balun (az antennahangoló előtt) A szerintem helyes sorrend: PA Balun Szigetelt hangoló (RT évkönyv, 2006) Nap

32 2. fojtó: Balunok 3 db T225-2 Amidon Teflon koax 18 menet Bemérve 2,5 kw-al (1,8 3,5 7 MHz -en) Nap

33 3. fojtó: : Antennafejben 1:1 áramfojtó 1. ökölszabály: ly: Az antenna koaxból 6 8m úgy feltekerve hogy a tekercs hossza ne legyen nagyobb az átmérő másfélszeresénél! l! Nap

34 3. fojtó: : Antennafejben 1:1 áramfojtó 2. Ökölszabály: ly: A tekercs impedanciája (a legkisebb frekin) ) a tápvonalénak nak legalább négyszerese legyen (200 ohm) Nap

35 TANULSÁG Amilyen szeretettel és s gondossággal ggal méretezzük k hasznos jelünk útját, t, ha nem is akkora szeretettel de legalább ugyanolyan gondossággal ggal tervezzük meg, merre engedjük k folyni a zavaráramokat ramokat körülöttk ttünk! Nap
